Típus	Akkumulátoros levélfúvó
Modell	CB4010
Márka	Blaupunkt
Feszültség	18 V egyenáram
Üresjárati fordulatszám	13000-16000 min⁻¹ (ford/perc)
Légsebesség (alacsony/magas)	110 km/h / 160 km/h
Akkumulátor-kompatibilitás	18 V Li-Ion (BP1820, BP1840, BP1850) – nem tartozék
Ajánlott akkumulátor	BP1840 4,0 Ah (optimális teljesítményhez)
Méretek (h x sz x m)	90 x 15 x 26 cm
Súly	1,84 kg
Hangnyomásszint (LpA)	76,3 dB(A) (K=3,0 dB)
Hangteljesítményszint (LWA)	90,9 dB(A) (tipikus üzemmód)
Rezgéskibocsátás (ah)	0,49 m/s² (K=1,5 m/s²)
Ajánlott üzemciklus	15 perc bekapcsolva / 30 perc kikapcsolva
Tápellátás	Akkumulátoros (vezeték nélküli)
Motor típusa	Kefés egyenáramú motor
Sebességbeállítások	2 (változtatható ravasz segítségével)
Turbó funkció	Igen (pillanatnyi erősítés)
Biztonsági jellemzők	Kettős elektromos szigetelés
Tisztítás	Nedves ruhával tisztítsa; ne használjon oldószert és ne merítse vízbe
Karbantartás	Tartsa tisztán a szellőzőrácsokat; használat előtt ellenőrizze a sérüléseket
Tartozékok	Fúvócső (összeszerelhető)
Tanúsítványok	CE, RoHS, WEEE
Rendeltetésszerű használat	Kültéri levélfújás és könnyű törmelék eltávolítása
Zajvédelem	Viseljen hallásvédőt

Gyakran ismételt kérdések - CB4010 BLAUPUNKT

Milyen akkumulátort használ a CB4010 levélfúvó?

A CB4010 egy 18 V-os Li-Ion akkumulátorcsomagot használ. Kompatibilis modellek: BP1820 (2,0 Ah), BP1840 (ajánlott 4,0 Ah) és BP1850 (5,0 Ah).

Az akkumulátor a levélfúvóval együtt jár?

Nem, az akkumulátor nem tartozék. Külön kell megvásárolni. Az ajánlott akkumulátor a BP1840 4,0 Ah az optimális teljesítmény érdekében.

Hogyan állíthatom be a légsebességet?

A fúvó változtatható sebességű ravaszzal rendelkezik. Nyomja meg a ravaszt az indításhoz, és húzza tovább a sebesség növeléséhez. Van egy turbógomb is a pillanatnyi nagy sebességű erősítéshez.

Mire való a turbógomb?

A turbógomb ideiglenes légáramlás-növekedést biztosít nehéz törmelék esetén. Nyomja meg és tartsa lenyomva, miközben a ravasz be van húzva. Engedje el a normál sebességhez való visszatéréshez.

Hogyan tisztítsam a levélfúvót?

Tisztítsa a külső felületet nedves ruhával. Ne használjon oldószereket, és ne merítse a szerszámot vízbe. Tartsa a szellőzőrácsokat törmelékmentesen a megfelelő hűtés érdekében.

Használhatom a levélfúvót nedves körülmények között?

Nem, a fúvó csak száraz kültéri használatra készült. Soha ne tegye ki esőnek vagy nedvességnek. Kerülje a használatát párás környezetben, például fürdőszobákban vagy tábori házakban.

Milyen biztonsági óvintézkedéseket kell betartanom a CB4010 használatakor?

Mindig viseljen hallásvédőt (zaj ≥ 90,9 dB). Viseljen védőszemüveget, kesztyűt és strapabíró lábbelit. Tartsa távol a gyermekeket és háziállatokat. Gondoskodjon arról, hogy a munkaterület jól megvilágított és gyúlékony anyagoktól mentes legyen.

Mennyi ideig tart egy feltöltés az akkumulátornak?

Az akkumulátor élettartama a kapacitástól és a használattól függ. Egy 4,0 Ah-s akkumulátorral normál terhelés mellett körülbelül 15 perc folyamatos használatra számíthat. Kövesse az ajánlott ciklust: 15 perc bekapcsolva, 30 perc kikapcsolva.

Mennyi a CB4010 levélfúvó súlya?

A fúvó súlya 1,84 kg (akkumulátor nélkül). Az ajánlott 4,0 Ah-s akkumulátorral a teljes tömeg körülbelül 2,3 kg.

Hogyan szereljem össze a fúvócsövet?

Helyezze a fúvócsövet a főházba, amíg a helyére nem kattan. Győződjön meg arról, hogy a rögzítőkapocs be van kapcsolva. A szétszereléshez nyomja meg a kioldó reteszt, és húzza ki a csövet.

HASZNÁLATI ÚTMUTATÓ CB4010 BLAUPUNKT

A legnagyobb elégedettség elérése, a termék teljesítményének élvezete, valamint a termék összes jellemzőjének és funkciójának megismerése érdekében kérjük, a termék használata előtt olvassa el ezt a kézikönyvet.

A készülék használata előtt olvassa el a kezelési útmutatót, és kövesse az abban foglalt utasításokat. A gyártó nem vállal felelősséget a készülék rendeltetésétől eltérő használatából vagy helytelen kezeléséből eredő károkért.

A kezelési útmutatót meg kell őrizni, hogy a termék későbbi használata során is felhasználható legyen.

• A készülék kizárólag háztartási használatra alkalmas. Más, nem rendeltetésszerű célokra nem használható.
• A készüléket az adattáblán feltüntetett értékeknek megfelelő aljzatba csatlakoztassa.
• Győződjön meg arról, hogy az aljzatba csatlakoztatott berendezések teljes áramfelvétele nem haladja meg a biztosíték maximális teljesítményét.
• Amennyiben hosszábbítót vesz igénybe, ellenőrizze, hogy a hosszabbítóhoz csatlakoztatott berendezések teljes áramfelvétele nem haladja meg a hosszabbító teljesítményének paramétereit. A hosszabbító vezetékét helyezze el úgy, hogy véletlen ne lehessen rálépni vagy megbotlani.
• Ne engedje, hogy a tápvezeték az asztal vagy pult szélén lelógjon, illetve forró felülethez érjen.
• A készüléket külső időzített kapcsolóval, külön távirányítóval vagy egyéb, a berendezés automatikus kapcsolását biztosító készülékkel nem használható.
• Karbantartás előtt mindig és feltétlenül, a csatlakozódugót húzza ki az aljzatból.
• A tápvezetéket az aljzatból mindig a csatlakozódugónál tartva húzza ki. A tápvezetéket az aljzatból vezetéknél fogva sose húzza, mivel a csatlakozódugó vagy a vezeték

megsérülhet,

- szélsőséges esetekben halállal járó áramütést okozhat.

- Soha ne hagyja a készüléket felügyelet nélkül, amíg csatlakoztatva van az aljzathoz.

- A készüléket vízbe vagy egyéb folyadékba ne merítse.

- A készüléket a Tisztítás és karbantartás részben foglaltak szerint, rendszeresen tisztítsa.

- A készüléket hőforrás, láng, elektromos fűtőelem közelében vagy forró sütőre ne helyezze. A készüléket egyéb más berendezésre ne tegye.

- A készüléket nem használhatják 8 éven aluli gyermekek és fizikai vagy mentális fogyatékkal élő személyek, vagy olyan ember akinek nincs megfelelő tapasztalata vagy tudása a készülékkel kapcsolatban. Kivéve ha felügyelet alatt vannak vagy a készülék biztonságos használatával kapcsolatosan, számukra érthető módon tájékoktatásban részesültek. Gyermekeknek tilos a készülékkel játszani. Felügyelet nélkül a gyermekek a készülék tisztítását és karbantartását nem végezhetik.

- Különös óvatossággal használja a készüléket, ha a közelben gyermekek vagy háziállatok tartózkodnak. Ne engedje, hogy a gyermekek a készülékkel játszanak.

- A készüléket gyúlékony anyagok közelében ne használja.

- A készüléket kültéri behatások (eső, nap, stb.) előtt védje, valamint magas páratartalmú helységekben ne használja (fürdőszoba, nyirkos faházak).

- A tápvezeték állapotát rendszeresen ellenőrizze. Amennyiben leválaszthatatlanul rögzített tápkábel hibásodik meg, a veszély elkerülése érdekében kizárólag a gyártó, szakosodott szakszerviz vagy szakképesítéssel rendelkező személy cserélheti ki.

- Hibás tápvezetékkel vagy csatlakozódugóval, illetve ha a készülék leesett, más módon megsérült vagy nem megfelelő módon üzemel, a készüléket sosem vegye használatba. A

készüléket önállóan ne javítsa, áramütést okozhat. A hibás készüléket ellenőrzés vagy javítás céljával megfelelő szakszervizben adja le. A készüléket kizárólag erre jogosult szervizek javíthatják. A nem megfelelőképpen végzett javítás a felhasználó számára komoly kockázatot jelent.

- A készülékhez kizárólag eredeti vagy a gyártó által ajánlott kelékeket használjon. A gyártó által nem ajánlott kellékek használata a készülék meghibásodását okozhatja és a felhasználó biztonságát veszélyezteti.

- Tartsa rendben és jól megvilágítva a munkahelyét.

- A rendetlenség és a nem megfelelő világítás balesetekhez vezethet.

- Ne használjon elektromos szerszámokat robbanásveszélyes környezetben, azaz gyúlékony folyadékok, gázok vagy por jelenlétében.

- Egy pillanatnyi figyelmetlenség a szerszám feletti uralom elvesztését kockáztatja.

- Ha van lehetőség porelszívó vagy porgyűjtő elektromos szerszámok felszerelésére, ellenőrizze, hogy azok fel vannak-e szerelve és megfelelően működnek-e. Az ilyen elektromos szerszámok használata csökkenti a por jelenléte által jelentett kockázatot.

- Ne döljön túlságosan rá az elektromos kéziszerszámra. Tartsa meg a stabil testtartását és az egyensúlyát. Ez segíthet abban, hogy előre nem látható helyzetekben jobban kézben tarthassa az elektromos szerszámot.

- Kerülje az elektromos szerszám akaratlan elindítását. Győződjön meg róla, hogy a hálózati kapcsoló OFF állásban van, mielőtt az elektromos szerszámot a hálózatra csatlakoztatja. Balesethez vezethet, ha az elektromos szerszámot úgy viszi, hogy az ujja a gombon van, vagy ha bekapcsolás után dugja be az elektromos szerszámot.

- Viseljen megfelelő ruházatot. Ne dolgozzon laza ruhában, és ne viseljen ékszereket munka közben. Tartsa távol a hajat, a

ruházatot és a kesztyűt a mozgó alkatrészektől. Az elektromos szerszám mozgó részei megragadhatják és behúzhatják a laza ruhadarabokat, ékszereket vagy a hosszú hajat.

- Elindítás előtt távolítsa el a villanykulcsokat vagy szerszámokat az elektromos eszközből. Az elektromos szerszám forgó részéhez még mindig csatlakoztatott szerszám vagy kulcs személyi sérülést okozhat.

- Legyen óvatos, amikor elektromos szerszámokkal dolgozik, koncentráljon a munkájára, és józan ésszel járjon el. Ne használjon elektromos szerszámot fáradtan, illetve kábítószer, alkohol vagy gyógyszer hatása alatt. Egy pillanatnyi figyelmetlenség is súlyos balesethez vezethet az elektromos szerszámmal végzett munka során.

- Tartsa távol a gyerekeket a munkaterülettöl, és NE engedje, hogy a gyerekek meghúzzák a tápkábelt - ez súlyos sérülést okozhat.

- Az elektromos szerszámot mindig stabil, vízszintes és egyenletes felületen helyezze el és használja.

- Mielött bármilyen beállítást elvégezne, tartozékot cserélne vagy tárolná az elektromos szerszámot, állítsa a kapcsolót kikapcsolt állásba, hogy az elektromos szerszámot leválassza az áramforrásról. Az ilyen óvintézkedések csökkentik az elektromos szerszám véletlen elindításának kockázatát.

- Minden használat előtt ellenőrizze a készülékház állapotát.

- Győződjön meg arról, hogy a szellőzőnyílásokban nincsenek lerakódások.

- A készüléket csak száraz, jól megvilágított környezetben szabad használni.

- Ezt az eszközt 16 év alattiak nem használhatják.

- A készüléket kizárólag kültéri használatra szánták. Ne használja a rendeltetésétől eltérő célokra.

- Az akkumulátorokat csak a gyártó által megadott paraméterekkel rendelkező töltőkkel szabad tölteni. Ha egy

adott típusú akkumulátor feltöltésére tervezett töltőt nem rendeltetésszerűen használ, tűzveszély áll fenn.

- Az akkumulátort csak a gyártó készülékeivel használja. Az akkumulátor csak ezáltal óvható meg a veszélyes túlterheléstől.

- Az elektromos szerszámokat csak a megfelelő akkumulátorokkal szabad használni. Más akkumulátorok használata személyi sérülést és tűzveszélyt okozhat.

- Az éles tárgyak, például szögek vagy csavarhúzók, valamint külső erők fellépése károsíthatják az akkumulátort. Ekkor az akkumulátor belső rövidzárlatára kerülhet sor, kiéghet, felrobbanhat vagy túlmelegedhet.

- Az éppen nem használt akkumulátort tartsa távol olyan fémtárgyaktól, mint gemkapcsok, érmék, kulcsok, szögek, csavarok vagy egyéb kisméretű fémtárgyak, amelyek rövidzárlatot okozhatnak. Az akkumulátor érintkezői közötti rövidzárlat égési sérüléseket vagy tüzet okozhat.

- Az akkumulátor sérülése vagy nem megfelelő használata esetén göz keletkezhet. Az akkumulátor meggyulladhat vagy felrobbanhat. Biztosítson friss levegőt, és forduljon orvoshoz, ha bármilyen panaszt tapasztal. A göz irritálhatja a légutakat.

- Ne nyissa ki az akkumulátort. Rövidzárlat veszélye áll fenn.

- Az elektromos szerszám lerakása előtt várja meg, hogy az teljesen megálljon. A szerszám beszorulhat, ami a szerszám feletti irányítás elvesztésével járhat.

- Az akkumulátor nem megfelelő körülmények közötti tárolása vagy használata elektrolit-szivárgást okozhat. Kerülje az elektrolittal való érintkezést, és véletlen érintkezés esetén öblítse le a börét vízzel. Ha elektrolit kerül a szemébe, a fentieken túl forduljon orvoshoz. Az akkumulátorból kiszivárgó elektrolit börirritációt vagy égési sérülést okozhat.

- Olyan munkáknál, ahol a szerszám vagy a rögzítő érintkezésbe kerülhet rejtett elektromos vezetékekkel, a

szerszámot csak a szigetelt felületeknél fogva tartsa. Ha a szerszámgép vagy rögzítőelem elektromos tápkábellel érintkezik, a szerszám nem szigetelt fém alkatrészei feszültség alá kerülhetnek, ami áramütést okozhat.

• A szerszámgép feletti irányítás elvesztése testi sérülést okozhat.
• Használjon megfelelő érzékelőket a villamoshálózat beazonosításához, vagy kérjen segítséget a helyi szolgáltatótól. Az áram alatt lévő vezetékekkel való érintkezés tüzet vagy áramütést okozhat.

Biztonsági utasítások a töltőhöz és az akkumulátorhoz

Az akkumulátor töltéséhez az akkumulátort be kell helyezni a töltőbe, majd a töltőt áramforráshoz kell csatlakoztatni.

• Védje a töltőt az esőtől és a nedvességtől. A töltő csak beltérben használható.
  • Tartsa tisztán a töltőt.
• Ne használja a töltőt gyúlékony tárgyakon és aljzatokon (pl. papír) vagy robbanásveszélyes és/vagy gyúlékony légkörű környezetben.
• A töltés során mindig gondoskodjon a megfelelő szellőzésröl, mivel az akkumulátorból füstgőz vagy elektrolit szivároghat, ha az akkumulátor helytelen kezelés/rongálás miatt megsérül.
• Ha a töltés befejeződött, húzza ki a töltőt a fali aljzatból. ne hagyja a szükségesnél hosszabb ideig áramforráshoz csatlakoztatva.
• Az akkumulátort száraz helyen töltse és tárolja, és ügyeljen arra, hogy ne kerüljön bele víz.
• Tartsa tisztán és szennyeződésmentesen az akkumulátor csatlakozóit.
• Védje az akkumulátort az ütésektől, nedvességtől, és soha ne nyissa ki, illetve ne sértse meg mechanikusan az akkumulátort.

Az akkumulátor töltöttségi szintjének ellenőrzéséhez nyomja meg az akkumulátoron lévő gombot, és szükség esetén töltse fel az akkumulátorokat a LED-ek számának és az akkumulátoros szerszám várható üzemidejének megfelelően.

SZIMBÓLUMOK

• A használati utasításban vagy a szerszám adattábláján a következő szimbóluomok jelenhetnek meg.
• Ezek a jelölések fontos információkat tartalmaznak a termékkel és a használati útmutatóval kapcsolatban.

	Olvassa el a használati útmutatót. Viseljen m	t
	A termék megfelel az EK biztonsági szabványoknak		Viseljen fülvédőt
			Használjon védőkesztyűtÁltalános figy
	A terméket az elektromos és elektronikus berendezések hulladékairól szóló irányelv rendelkezéseinek megfelelően ártalmatlanítsa		Viseljen védőruházatot
LI-ION	Lítium-ion akkumulátort tartalmaz	—	Viseljen védőmaszkot
	A termék dupla elektromos szigeteléssel rendelkezik	—	Viseljen védőszemüveget
	Tüzveszély	—	Viseljen védősisakot
	Áramütés veszélye	—	Viseljen légzésvédő készüléket

Amennyiben a berendezésen áthúzott szemeteskosár jelölés található, a termék a 2012/19/EU irányelv rendelkezései hatálya alá tartozik. Kérjük, ismerkedjem meg a helyi elektromos és elektronikus hulladékgyűjtési rendszer szabályaival. A helyi előírások szerint járjon el. A terméket háztartási hulladékokkal együtt nem obja ki. Az elhasznált termék megfelelő ártalmatlanításával a természetre és emberi egészségre gyakorolt esetleges káros hatásait akadályozza meg.

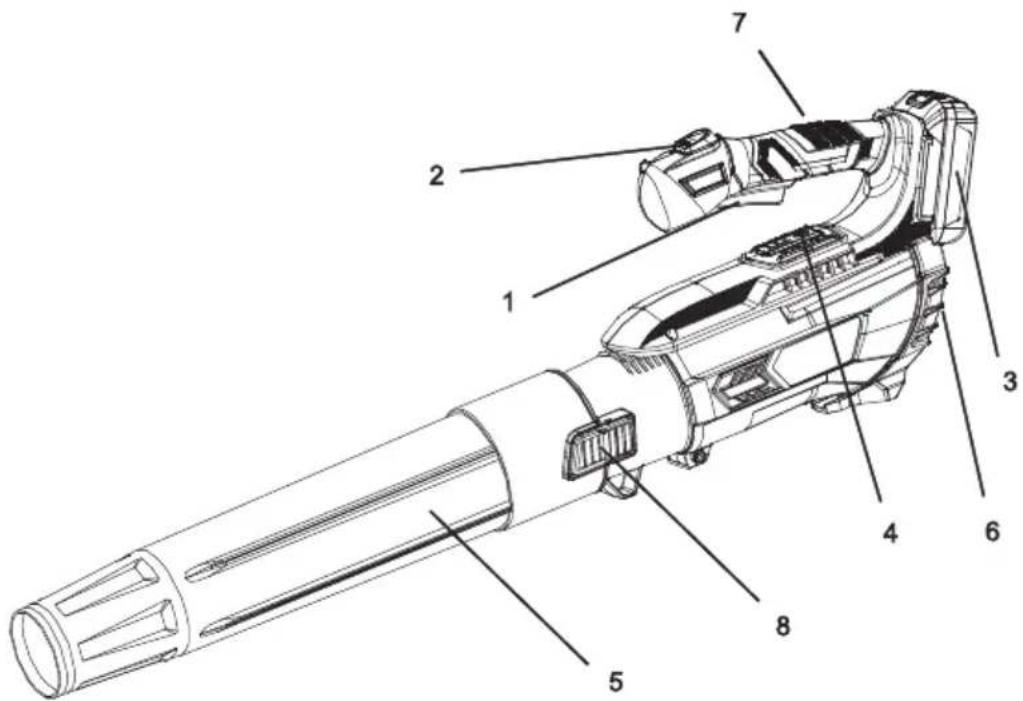

Lombfúvó

1. Be-/kikapcsoló, kioldó
2. TURBO gomb
3. Akkumulátor

4. Az akkumulátor töltöttségének jelzője

5. Cső

6. Szellőzőrács
7. Fogantyú
   8 .zárkioldó retesz

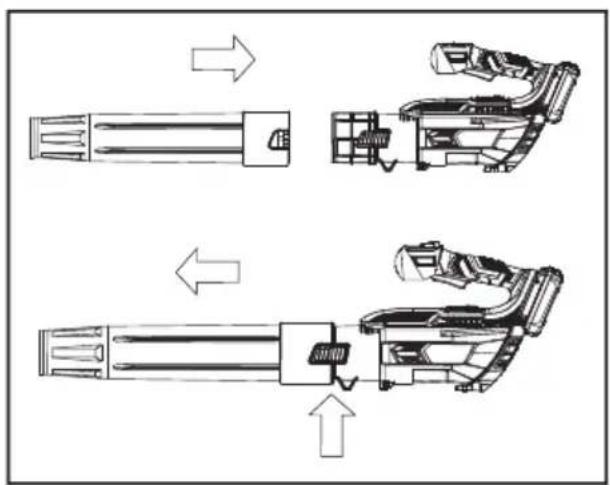

A KÉSZÜLÉK ÖSSZESZERELÉSE

Kövesse a leírást és az ábrát a készülék összeszereléséhez, tolja be a csövet (5), amíg a reteszelőkapocs a helyére nem reteszelődik.

Fogja meg a fúvót egy kézzel a fogantyúnál fogva.

Húzza meg a ravaszt az ujjával, és tartsa ebben a helyzetben.

Kikapcsoláshoz engedje el a be-/kikapcsoló gombot.

A fúvócső kivezetésénél különösen ügyeljen, törmelék vagy más tárgyak nagy erővel kilökődhetnek a légnyomás hatására, ami sérülést okozhat.

A készüléket csak száraz, jól megvilágított környezetben szabad használni. A készüléket levelek, fűnyesedék és egyéb könnyű törmelék lefújására tervezték az utakról, felhajtókról és egyéb területekről.

Turbó gomb

A "turbó" légáram növelő funkciót akkor használja, ha a normál légáram nem elegendő. A légáram növelését elsősorban rövid távú műveleteknél használják.

A turbó gomb használatához először nyomja meg a kioldó gombot, majd nyomja meg és tartsa lenyomva a turbó gombot.

A turbó üzemmód használatának leállításához engedje fel a turbó gombot.

TISZTÍTÁS ÉS KARBANTARTÁS

Tisztítsa meg a készüléket nedves ruhával. Ne használjon oldószereket tartalmazó tisztítószereket. Ne merítse a készüléket vízbe. Ne tisztítsa a készüléket tömlőből vagy nyomás alatt álló vízsugárral. Tisztítás előtt kapcsolja ki a készüléket.

Müszaki adatok:

Feszültség: 18 V

Terhelés nélküli fordulatszám: 13000-16000 ford./perc

2 sebességfokozat: 110 km/h és 160 km/h

Akkumulátor: 18 V Li-Ion, BP1820 2.0 Ah (nem tartozék), BP1840 4.0 Ah ajánlott (nem tartozék); BP1850

5.0 Ah (nem tartozék)

Méretek: 90 x 15 x 26 cm

Tömeg: 1,84 kg

Zajszint

Az ISO 3744 szabvány szerint meghatározott jellemző, A skálának megfelelő zajszint:

Hangnyomásszint (LpA): 76,3 dB (A)

Mérési bizonytalanság (K): 3,0 dB (A)

A működés közbeni zajszint meghaladhatja az alábbi értéket: 90,9 dB (A).

Használjon fülvédöt!

Rezgések

Az CR 1030-1 szabványnak megfelelően meghatározott teljes rezgésérték (vektorok triaxiális összege):

Rezgéskibocsátás: ah=0,49 m/s² K=1,5 m/s²

Mérési bizonytalanság (K): 1,5 m/s²

Súly: 1,84 kg

Megengedélyezett üzemidő: 15 perc működés, 30 perc kikapcsolás. A bejelentett rezgéseket a szabványos vizsgálati módszer szerint mérték, és használhatók a szerszámok összehasonlítására. A bejelentett rezgések az első expozíciós értékelés során is felhasználhatók.
