Típus	Rotációs többfunkciós szerszám
Márka	Blaupunkt
Modell	GT3010
Tápellátás	Váltakozó áram 220-240V, 50/60 Hz
Névleges teljesítmény	130 W
Üresjárati fordulatszám	10 000 – 30 000 ford/perc
Szorítópatron méret	3,2 mm (1/8 hüvelyk)
Méretek (H x Sz x M)	240 x 50 x 50 mm
Tömeg	0,55 kg
Ház anyaga	Ütésálló műanyag gumírozott fogantyúval
Fordulatszám-szabályozás	Változtatható fordulatszám tárcsa
Orsózár	Igen, a tartozékok könnyű cseréjéhez
Tartozékok	5 darab csiszolókő, 3 darab csiszolószalag, 1 darab nemez polírozókorong, 1 darab vágókorong, 1 darab csavarkulcs
Tárolódoboz	Műanyag hordtáska habszivacs betéttel
Biztonsági jellemzők	Kettős szigetelés, automatikus kefeleállítás, túlmelegedés elleni védelem
Karbantartás	Rendszeresen tisztítsa a szellőzőnyílásokat; cserélje ki a szénkeféket, ha elhasználódtak
Javíthatóság	Cserélhető szénkefék; felhasználó által szervizelhető alkatrészek
Általános információk	Alkalmas fém, fa, műanyag és kerámia csiszolására, köszörülésére, vágására és polírozására

Gyakran ismételt kérdések - GT3010 BLAUPUNKT

Mire használható a Blaupunkt GT3010?

A GT3010 egy rotációs többfunkciós szerszám, amelyet fém, fa, műanyag és kerámia köszörülésére, csiszolására, vágására, polírozására és gravírozására terveztek.

Hogyan cserélem ki a tartozékot a GT3010-en?

Nyomja meg az orszózár gombot a tengely rögzítéséhez, majd a mellékelt csavarkulccsal lazítsa meg a szorítópatron anyáját. Helyezze be a kívánt tartozékot és szorítsa meg biztonságosan.

Milyen fordulatszámot használjak a különböző anyagokhoz?

Használjon alacsony fordulatszámot (10 000-15 000 ford/perc) műanyagokhoz és lágy fémekhez, magas fordulatszámot (20 000-30 000 ford/perc) fához, acélhoz és kerámiához. Mindig alacsonyabb fordulatszámon kezdje, és szükség szerint növelje.

A GT3010 dobozzal érkezik?

Igen, tartalmaz egy műanyag hordtáskát habszivacs betétekkel a szerszám és a tartozékok tárolásához.

Hogyan tisztítsam és karbantartsam a szerszámot?

Minden használat után törölje le a szerszámot száraz ruhával. Tisztítsa meg a szellőzőnyílásokat ecsettel a porlerakódás megelőzése érdekében. Időnként cserélje ki a szénkeféket, ha 5 mm alá kopnak.

A GT3010 alkalmas csempe vágására?

Képes vágni kerámialapokat gyémánt vágókoronggal, de vastag vagy kőlapokat nem. A legjobb eredmény érdekében tartsa nedvesen az anyagot a por és a hő csökkentése érdekében.

Használhatom ezt a szerszámot polírozásra?

Igen, rögzítse a nemez polírozókorongot és alkalmazzon polírozó pasztát. Használjon közepes fordulatszámot (15 000-20 000 ford/perc) a legjobb eredmény érdekében.

Milyen biztonsági óvintézkedéseket kell tennem?

Mindig viseljen védőszemüveget és kesztyűt. Győződjön meg róla, hogy a szerszám ki van húzva a konnektorból a tartozékok cseréje előtt. Ne erőltesse a szerszámot; hagyja, hogy a fordulatszám végezze a munkát.

Hol vásárolhatok pótalkatrészeket?

A pótalkatrészek elérhetők a Blaupunkt kereskedőknél vagy online. Használjon 3,2 mm-es szárú tartozékokat a kompatibilitás érdekében.

Mi a garanciaidő a GT3010-re?

A Blaupunkt GT3010 2 év garanciával rendelkezik a gyártási hibák ellen. Őrizze meg a nyugtát a garanciális igényekhez.

HASZNÁLATI ÚTMUTATÓ GT3010 BLAUPUNKT

A legnagyobb elégedettség elérése, a termék teljesítményének élvezete, valamint a termék összes jellemzőjének és funkciójának megismerése érdekében kérjük, a termék használata előtt olvassa el ezt a kézikönyvet.

A készülék használata előtt olvassa el a kezelési útmutatót, és kövesse az abban foglalt utasításokat. A gyártó nem vállal felelősséget a készülék rendeltetésétől eltérő használatából vagy helytelen kezeléséből eredő károkért.

A kezelési útmutatót meg kell őrizni, hogy a termék későbbi használata során is felhasználható legyen.

• A készülék kizárólag háztartási használatra alkalmas. Más, nem rendeltetésszerű célokra nem használható.
• A készüléket az adattáblán feltüntetett értékeknek megfelelő aljzatba csatlakoztassa.
• Győződjön meg arról, hogy az aljzatba csatlakoztatott berendezések teljes áramfelvétele nem haladja meg a biztosíték maximális teljesítményét.
• Amennyiben hosszábbítót vesz igénybe, ellenőrizze, hogy a hosszabbítóhoz csatlakoztatott berendezések teljes áramfelvétele nem haladja meg a hosszabbító teljesítményének paramétereit. A hosszabbító vezetékét helyezze el úgy, hogy véletlen ne lehessen rálépni vagy megbotlani.
• Ne engedje, hogy a tápvezeték az asztal vagy pult szélén lelógjon, illetve forró felülethez érjen.
• A készüléket külső időzített kapcsolóval, külön távirányítóval vagy egyéb, a berendezés automatikus kapcsolását biztosító készülékkel nem használható.
• Karbantartás előtt mindig és feltétlenül, a csatlakozódugót húzza ki az aljzatból.
• A tápvezetéket az aljzatból mindig a csatlakozódugónál tartva húzza ki. A tápvezetéket az aljzatból vezetéknél fogva sose húzza, mivel a csatlakozódugó vagy a vezeték

megsérülhet,

• szélsőséges esetekben halállal járó áramütést okozhat.
• Soha ne hagyja a készüléket felügyelet nélkül, amíg csatlakoztatva van az aljzathoz.
• A készüléket vízbe vagy egyéb folyadékba ne merítse.
• A készüléket a Tisztítás és karbantartás részben foglaltak szerint, rendszeresen tisztítsa.
• A készüléket hőforrás, láng, elektromos fűtőelem közelében vagy forró sütőre ne helyezze. A készüléket egyéb más berendezésre ne tegye.
• A készüléket és a tápkábelt gyermekektől tartsa távol. A készüléket használhatják fizikai, érzékszervi vagy mentális fogyatékossággal rendelkező, valamint a hasonló típusú készülékek használata terén tapasztalattal és tudással nem rendelkező személyek, amennyiben felügyelet alatt állnak, vagy utasításokkal és információkkal látják el őket a készülék biztonságos használatát, v lamint a fennálló veszélyeket illetően.

Gyermekeknek tilos a készülékkel játszani. Felügyelet nélkül a gyermekek a készülék tisztítását és karbantartását nem végezhetik.

• Különös óvatossággal használja a készüléket, ha a közelben gyermekek vagy háziállatok tartózkodnak. Ne engedje, hogy a gyermekek a készülékkel játszanak.
• A készüléket gyúlékony anyagok közelében ne használja.
• A készüléket kültéri behatások (eső, nap, stb.) előtt védje, valamint magas páratartalmú helységekben ne használja (fürdőszoba, nyirkos faházak).
• A tápvezeték állapotát rendszeresen ellenőrizze. Amennyiben leválaszthatatlanul rögzített tápkábel hibásodik meg, a veszély elkerülése érdekében kizárólag a gyártó, szakosodott szakszerviz vagy szakképesítéssel rendelkező személy cserélheti ki.
• Hibás tápvezetékkel vagy csatlakozódugóval, illetve ha a

készülék leesett, más módon megsérült vagy nem megfelelő módon üzemel, a készüléket sosem vegye használatba. A készüléket önállóan ne javítsa, áramütést okozhat. A hibás készüléket ellenőrzés vagy javítás céljával megfelelő szakszervizben adja le. A készüléket kizárólag erre jogosult szervizek javíthatják. A nem megfelelőképpen végzett javítás a felhasználó számára komoly kockázatot jelent.

- A készülékhez kizárólag eredeti vagy a gyártó által ajánlott kelékeket használjon. A gyártó által nem ajánlott kellékek használata a készülék meghibásodását okozhatja és a felhasználó biztonságát veszélyezteti.

- Tartsa rendben és jól megvilágítva a munkahelyét.

- A rendetlenség és a nem megfelelő világítás balesetekhez vezethet.

- Ne használjon elektromos szerszámokat robbanásveszélyes környezetben, azaz gyúlékony folyadékok, gázok vagy por jelenlétében.

- Egy pillanatnyi figyelmetlenség a szerszám feletti uralom elvesztését kockáztatja.

- Ha van lehetőség porelszívó vagy porgyűjtő elektromos szerszámok felszerelésére, ellenőrizze, hogy azok fel vannak-e szerelve és megfelelően működnek-e. Az ilyen elektromos szerszámok használata csökkenti a por jelenléte által jelentett kockázatot.

- Ne döljön túlságosan rá az elektromos kéziszerszámra. Tartsa meg a stabil testtartását és az egyensúlyát. Ez segíthet abban, hogy előre nem látható helyzetekben jobban kézben tarthassa az elektromos szerszámot.

- Kerülje az elektromos szerszám akaratlan elindítását. Győződjön meg róla, hogy a hálózati kapcsoló OFF állásban van, mielőtt az elektromos szerszámot a hálózatra csatlakoztatja. Balesethez vezethet, ha az elektromos szerszámot úgy viszi, hogy az ujja a gombon van, vagy ha bekapcsolás után dugja be az elektromos szerszámot.

- Viseljen megfelelő ruházatot. Ne dolgozzon laza ruhában, és ne viseljen ékszereket munka közben. Tartsa távol a hajat, a ruházatot és a kesztyűt a mozgó alkatrészektől. Az elektromos szerszám mozgó részei megragadhatják és behúzhatják a laza ruhadarabokat, ékszereket vagy a hosszú hajat.

- Elindítás előtt távolítsa el a villanykulcsokat vagy szerszámokat az elektromos eszközből. Az elektromos szerszám forgó részéhez még mindig csatlakoztatott szerszám vagy kulcs személyi sérülést okozhat.

- Legyen óvatos, amikor elektromos szerszámokkal dolgozik, koncentráljon a munkájára, és józan ésszel járjon el. Ne használjon elektromos szerszámot fáradtan, illetve kábítószer, alkohol vagy gyógyszer hatása alatt. Egy pillanatnyi figyelmetlenség is súlyos balesethez vezethet az elektromos szerszámmal végzett munka során.

- Tartsa távol a gyerekeket a munkaterülettöl, és NE engedje, hogy a gyerekek meghúzzák a tápkábelt - ez súlyos sérülést okozhat.

- Mielött bármilyen beállítást elvégezne, tartozékot cserélne vagy tárolná az elektromos szerszámot, állítsa a kapcsolót kikapcsolt állásba, hogy az elektromos szerszámot leválassza az áramforrásról. Az ilyen óvintézkedések csökkentik az elektromos szerszám véletlen elindításának kockázatát.

- Győződjön meg arról, hogy a szellőzőnyílásokban nincsenek lerakódások.

- A készüléket csak száraz, jól megvilágított környezetben szabad használni.

- Ezt az eszközt 16 év alattiak nem használhatják.

Elektromos biztonság

A készüléket az adattáblán feltüntetett értékeknek megfelelő aljzatba csatlakoztassa.

A szerszám dugójának illeszkednie kell az elektromos aljzatba.

Soha ne módosítsa a tápkábel csatlakozóját semmilyen módon. A nem módosított csatlakozók és a megfelelő elektromos aljzatok csökkentik az elektromos áramütés kockázatát.

Kerülje a földelt vagy földzárlatos készülékek, pl. csövek, fütőtestek, radiátorok, hűtőszekrények megérintését. A földelt vagy földzárlatos alkatrészek érintése növeli az elektromos áramütés kockázatát.

Ne tegye ki a terméket eső vagy nedvesség hatásának. Ha víz kerül a szerszámba, nő az áramütés veszélye.

Ne feszítse meg a csatlakozókábeleket. Soha ne a kábelnél fogva hordozza vagy húzza az elektromosan működtetett készüléket és ne a kábelnél fogva húzza ki a dugót a konnektorból. Tartsa távol a csatlakozókábelt a hőforrásoktól, az olajtól, az éles peremektől és a mozgó alkatrészektől. A sérült vagy összegabalyodott kábelek növelik az elektromos áramütés kockázatát.

A munka megkezdése előtt ellenőrizze a tápkábelt. Ne használja a készüléket, ha a tápkábel vagy a hosszabbító kopott, vágott vagy egyéb módon sérült. Ha a tápkábel megsérül a használat során, kapcsolja ki a készüléket, és húzza ki a konnektorból.

A szerszám kültéri használata esetén a csatlakozókábeleket vízálló hosszabbítóval kell meghosszabbítani. Ilyen hosszabbító használata csökkenti az elektromos áramütés kockázatát. A hosszabbító kábelének keresztmetszete legalább 1,5 mm fegyen, ha a kábel hossza kisebb, mint 20 m, és ha a kábel hossza 20 és 50 m között van, a minimális keresztmetszet 2,5 mm légyen.

A hálózati feszültség okozta áramütés elleni védelemként áram-védőkapcsolót (RCD) kell használni. Az RCD használata csökkenti az áramütés kockázatát. A berendezést legfeljebb 30 mA névleges áramerősségű árammegszakítóval kell ellátni.

Általános információ

Ez a készülék kizárólag a jelen használati útmutatóban leírtak szerint használható, kerti munkák során.

A szegélynyíró kikapcsolása után a damil/kés még egy ideig forog. Várja meg, hogy

teljesen megálljon a motor és damil/tárcsa, mielőtt ismét bekapcsolná a készüléket.

Ne kapcsolja be és ki a fünyírót rövid időközönként.

A lábak védelme érdekében a szegélynyíró kezelőjének megfelelő, csúszásmentes talpú cipőt és hosszú száru nadrágot kell viselnie. Ne dolgozzon mezítláb, papucsban vagy szandálban.

A szegélynyírót mindig két kézzel használja.

Csak nappal vagy jó mesterséges megvilágítás mellett használja a készüléket.

SZIMBÓLUMOK

- A használati utasításban vagy a szerszám adattábláján a következő szimbóluomok jelenhetnek meg.

- Ezek a jelölések fontos információkat tartalmaznak a termékkel és a használati útmutatóval kapcsolatban.

	Olvassa el a használati útmutatót.		Viseljen fülvédőt
	Általános figyelmeztetés		Használjon védőkesztyűt
	Tűzveszély		Viseljen védőruházatot
	Áramütés veszélye		Viseljen védőmaszkot
	Viseljen védőszemüveget Viseljen légzésvi	iléket

Amennyiben a berendezésen áthúzott szemeteskosár jelölés található, a termék a 2012/19/EU irányelv rendelkezései hatálya alá tartozik. Kérjük, ismerkedjem meg a helyi elektromos és elektronikus hulladékgyűjtési rendszer szabályaival. A helyi előírások szerint járjon el. A terméket háztartási hulladékokkal együtt nem dobja ki. Az elhasznált termék megfelelő ártalmatlanításával a természetre és emberi egészségre gyakorolt esetleges káros hatásait akadályozza meg.

A termék kiváló minőségű, újrahasznosítható anyagokból és alkatrészekből készült.

HASZNÁLJON SZEMÉLYI VÉDŐFELSZERELÉST

• Viseljen az EN166 szabványnak megfelelő védőszemüveget
• Viseljen az EN149 szabványnak megfelelő védőmaszkot
• Az elvégzett munka típusától függően használjon más precíziós személyi védőeszközt.

Termékleírás:

1. Bekapcsoló gomb
2. Táblázatban megadott értékeket. Fő fogantyú
3. Táblázatban megadott értékeket. Középső cső
4. Táblázatban megadott értékeket. Motor burkolata
5. Táblázatban megadott értékeket. Tartóelem

6. Táblázatban megadott értékeket. Orsó

7. Táblázatban megadott értékeket. Orsófedél

8. Táblázatban megadott értékeket. Biztonsági védőelem
9. Táblázatban megadott értékeket. Tápkábel
10. Táblázatban megadott értékeket. Kábeltartó
11. Táblázatban megadott értékeket. Plusz fogantyú
    12 Rögzítőcsavarok

Készülék rögzítése:

Csatlakoztassa a felső részt a középső cső tartójához, és csavarja be a kijelölt helyre a csavart.

Csatlakoztassa a középső részt a motorház tartójához, és csavarja a helyére a csavart.

A védőburkolat felszerelése:

Ne használja a szegélynyírót védőburkolat nélkül

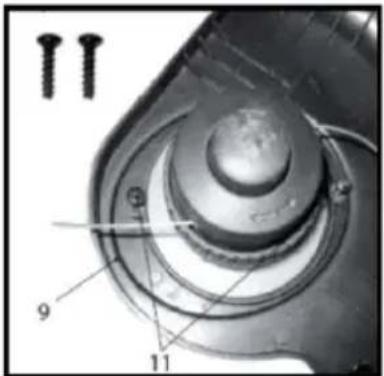

A védőburkolat felszerelése

Húzza meg a fejet (11) a fejet a házhoz rögzítő, részlegesen meglazult csavarokat.

Helyezze fel a burkolatot (9) a fejházra úgy, hogy a ház retesze (9) bepattanjon.

Győződjön meg arról, hogy a vágódamil nem a védőburkolat (9) és a gépház között helyezkedik el.

Helyezze fel a burkolatot (9) a fedél meglazult rögzítőcsavarjaival (11).

Nyomja meg a reteszelögombot, és közben nyomja meg a kapcsológombot

Ne feledje, hogy ne indítsa el a szegélynyírót, ha kívülálló tartózkodik a közelben.

A munka megkezdése előtt tisztítsa meg a területet.

Az orsó cseréje:

1. Győződjön meg róla, hogy a kapcsoló kikapcsolt állásban van, és húzza ki a csatlakozót az érintkezőböl.
2. Húzza meg és forgassa el az orsótartót, vegye le az orsóról a belső fedelet, majd távolítsa el belülröl, és cserélje ki.
3. Táblázatban megadott értékeket. Nyomja vissza az orsót az orsótartóba, és húzza meg az óramutató járásával megegyező irányban, ügyelve arra, hogy megfelelően legyen rögzítve.

FÚNYÍRÁS:

Ne nyírjon nedves füvet. A legjobb nyírási eredmény akkor érhető el, ha a fű száraz. A hosszabbító zsinórt hátrafelé kell elvezetni, ügyelve arra, hogy mindig a felhasználó mögött legyen vágás közben. Tartsa a gépet 20 fokos szögben a vágott fűhöz képest, és mozgassa inga mozgással balra és jobbra. Ügyeljen arra, hogy a készüléket tartsa távol a testétől - lásd a képet.

Hatékony fünyírás csak 15 cm-nél nem nagyobb fü esetén lehetséges. Tartsa távol a szegélynyírót a kemény tárgyaktól. Ha a damil vagy a penge kemény tárggyal érintkezik, a damil elszakadhat vagy a penge sérülhet. A kövek kidobásra kerülhetnek, és a környező tárgyakba ütközhetnek nagy sebességgel, ezáltal kárt okozva. Tilos a készüléket védóburkolat nélkül használni. A szegélynyíró használatakor ügyeljen a megfelelő testtartásra.

BOKROK ÉS FÁK NYÍRÁSA

Fú és gyom bokrok és fák közelében való nyírásakor különösen ügyelni kell arra, hogy azok ne érintkezzenek a forgó damillal vagy pengével. A kéreg károsítása a a fa vagy bokor elhalásához vezethet.

Damil kihúzása:

Ha a damil túl rövid, húzza ki. A készülék automatikus előtolóval ellátott fejjel rendelkezik. A vezeték automatikus előtolásálhoz nyomja hozzá az orsót enyhén a talajhoz.

A müvelet során szem előtt kell tartani, hogy a tekercs túl erős vagy túl hirtelen megütése károsíthatja az orsót, ezért javasoljuk, hogy a müveletet kézzel végezze el a tekercs károsodásának megelőzése érdekében.

Tisztítás és karbantartás:

1. Az eszköz minden egyes használata után tisztítsa meg a teljes eszközt a növényi maradványoktól és az alsó fedelet az összegvült, tömörített fütől.

2. A szellőzőnyílásoknak és a motorháznak mindig por- és szennyeződésmentesnek kell lenniük, amennyire csak lehetséges. Törölje le a készüléket tiszta ronggyal, kefével vagy fújja le sürített levegővel.

3. Javasolt a készülék minden használat utáni, azonnali megtisztítása.

4. Ne használjon tisztítószereket vagy oldószereket a készülék tisztításához; ezek károsíthatják a készülék műanyag alkatrészeit. Ügyeljen rá, hogy ne kerüljön víz a készülékbe.

5. Rendszeresen ellenőrizze a vágódamil állapotát, valamint a csavarok meghúzását. Új gépek esetén a csavarok első meghúzási ellenőrzését a szegélynyíró kb. 2 órás működése után kell elvégezni. Szükség esetén húzza meg a meglazított csavarokat.

6. Ügyeljen a szerszám valamennyi alkatrészének megfelelő állapotára, valamint arra, hogy ne terhelje túl a készüléket, és ne végezzen olyan munkát, amelyre a gép nem alkalmas

Elektromos szegélynyíró

Teljesítmény: 250W

Fordulatszám: 12000/min

Fünyírás átmérője: 22 cm

Damil átmérője: 1.2 mm

Dupla damil

Vezeték hossza: 35 cm

Fej típusa: félautomata

Zaj és rezgés.

A zaj és a rezgés mérése az 2000/14/EC, Annex VI, 2005/88/EC szabvány szerint történt.

Zajkibocsátás: Hangnyomásszint LpA: 81,20 dB (A)

KpA eltérés: 3,00 dB (A)

Mért LwA-hangteljesítményszint: 93,70 dB (A)

KwA eltérés: 1,89 dB (A)

Garantált zajnyomás: LwA: 96,00 dB (A)

Teljes rezgésérték és mérési bizonytalanság (K):

Felső végtag rezgési értéke: 5,62 m/s², k=1,50 m/s²

A megadott rezgési összértéket a szabványos vizsgálati módszer szerint mérik, és eszközök összehasonlításra alkalmas.

Az adott rezgéskibocsátási érték felhasználható a negatív hatás előzetes becslésére.

Minden 15 perc üzemelés után – 15 perc szünet.
