Termék típusa	Lemezjátszó beépített hangszórókkal
Márka	AKAI
Modell	ATT-09
Méretek	420 x 376 x 102 mm
Súly	3,00 kg
Tápellátás	DC 5V 1A (adapter bemenet: 115V/230V választható)
Teljesítményfelvétel	5 W
Sebességek	33 1/3, 45, 78 RPM
Meghajtás típusa	Szíjhajtás
Motor	DC motor
Lemezkorong	198 mm átmérő, műanyag
Hangkartípus	Kerámia sztereó hangszedő rubin tűvel
Tűcsere	Ajánlott 250 óránként
Beépített hangszórók	2 x 0,8 W RMS
Bluetooth verzió	5.0
Audio kimenetek	RCA (bal és jobb csatorna)
Lemezkompatibilitás	7", 10", 12" lemezek
Auto-stop funkció	Igen, BE/KI kapcsolóval
45 RPM adapter	Tartozék
Tartozékok	Használati útmutató, garanciajegy, DC 5V 1A adapter
Tisztítás	Törölje le nedves ruhával; tisztítsa a tűt puha kefével és alkohollal
Biztonság	Tartsa távol víztől és hőtől; viharok idején húzza ki a dugót

Gyakran ismételt kérdések - ATT-09 AKAI

Hogyan csatlakoztassam a lemezjátszót a Bluetooth hangszórómhoz?

Kapcsolja be a lemezjátszót a bekapcsológomb/hangerőszabályzó segítségével. Engedélyezze a Bluetooth-t a hangszórón vagy eszközön, keressen rá az 'ATT-09'-re, és válassza ki. Egy hangjelzés erősíti meg a kapcsolatot. A lemezjátszó beépített hangszórói le lesznek tiltva Bluetooth lejátszás közben.

Mit tegyek, ha a lemezjátszó nem indul el, amikor a tűt a lemezre helyezem?

Győződjön meg róla, hogy a készülék be van kapcsolva és a hangerő fel van tekerve. Ellenőrizze, hogy a sebességválasztó a megfelelő sebességre van állítva (33, 45 vagy 78 RPM). Az auto-stop kapcsoló KI állásban legyen, ha folyamatos lejátszást szeretne. Ha a lemezjátszó továbbra sem forog, a szíj megcsúszhatott; nyomja meg enyhén a lemezkorongot, hogy elinduljon.

Hogyan cseréljem ki a tűt (tű hegy)?

Először oldja ki a hangkar zárat és emelje fel a kart. Távolítsa el a védőkupakot és óvatosan válassza le a hangszedőt a fejlécről. Csatlakoztassa le a hangvezetékeket a régi hangszedőről. Szerelje fel az új hangszedőt a vezetékek visszakötésével (színek egyeztetése) és a helyére pattintásával. Ha szükséges, állítsa be a követőerőt (ajánlott 4-6 gramm). Helyezze vissza a védőkupakot.

Használhatom a lemezjátszót külső hangszórók nélkül?

Igen, az ATT-09 beépített sztereó hangszórókkal rendelkezik (2 x 0,8 W), így közvetlenül lejátszhat lemezeket külső hangszórók nélkül. A jobb hangminőség érdekében azonban csatlakoztathatja külső erősítőhöz vagy aktív hangszórókhoz az RCA kimeneteken keresztül.

Miért csak az egyik hangszóróból jön hang?

Ellenőrizze a hangkábelt (RCA), ha külsőleg csatlakoztatott. Győződjön meg, hogy a bal (fehér) és jobb (piros) dugót helyesen illesztette be. Beépített hangszórók esetén ellenőrizze, hogy a balance nincs teljesen az egyik oldalra állítva. Bluetooth használata esetén győződjön meg, hogy az eszköz nincs mono módban. Tisztítsa meg a tűt is, mert a szennyeződés csatornaegyensúly-problémát okozhat.

Mi az auto-stop funkció, és hogyan használjam?

Az auto-stop automatikusan leállítja a lemezjátszót, amikor egy lemez véget ér. A lemezjátszó alján található egy kapcsoló 'Auto Stop Control' felirattal. Állítsa BE-re az auto-stop engedélyezéséhez, vagy KI-re, ha a lemezkorong tovább forog. Hasznos a kopás megelőzésére, ha nem szeretné, hogy a lemez tovább forogjon.

Hogyan tisztítsam a lemezjátszót és a lemezeket?

Használjon puha, szöszmentes ruhát, enyhén megnedvesítve vízzel a külső felületek tisztításához. Soha ne permetezzen vizet közvetlenül a lemezjátszóra. Lemezekhez használjon antisztatikus ruhát. Időnként tisztítsa meg a tűt puha kefével, alkoholba mártva, a hangszedő hátuljától az eleje felé haladva. Kerülje a tű hegyének érintését.

Mi a helyes módja a lemez elhelyezésének a lemezjátszón?

Helyezze a lemezt a lemezkorongra, ügyelve arra, hogy a középső lyuk illeszkedjen a tengelyre. Ha nagy lyukú 45 RPM-es lemezt játszik le, használja a mellékelt 45 RPM adaptert. Válassza ki a megfelelő sebességet (33, 45 vagy 78) a tű leengedése előtt. Oldja ki a hangkar zárat, emelje fel a kart, és óvatosan helyezze a tűt a lemez bevezető barázdájára.

A lemezjátszónak zúgó vagy búgó hangja van. Mi lehet a probléma?

A zúgást rossz földelés okozhatja. Külső hangszórók használata esetén győződjön meg, hogy az RCA kábelek nincsenek a tápkábelek közelében. A lemezjátszót távolabb kell helyezni más elektronikai eszközöktől. Ellenőrizze, hogy a tű tiszta-e, és a hangszedő megfelelően van-e rögzítve. Bluetooth használata esetén más eszközök interferenciája zajt okozhat.

Hogyan csatlakoztassam a lemezjátszót egy otthoni sztereó rendszerhez?

Használjon szabványos RCA kábelt (nem tartozék). Csatlakoztassa a piros dugót a jobb csatorna bemenethez, a fehér dugót a bal csatorna bemenethez az erősítőn vagy vevőn. Ha az erősítő nem rendelkezik dedikált phono bemenettel, szüksége lehet egy külső phono előerősítőre, mivel a lemezjátszó beépített előerősítővel rendelkezik, de az nem biztos, hogy elegendő minden rendszerhez. Ellenőrizze az erősítő kézikönyvét.

HASZNÁLATI ÚTMUTATÓ ATT-09 AKAI

Pick-up beé pí tett hangszó ró val

Haszná lati ú tmutató

HU - MAGYAR

FONTOS BIZTONSÁGI ELŐÍRÁSOK

1. Olvassa el az előírásokat – használat előtt el kell olvasni minden biztonsági és használati előírást
2. Tartsa meg az előírásokat – a biztonsági és használati előírásokat meg kell őrizni az utólagos hivatkozá sok é rdeké ben.
3. Figyelmeztető üzenetek – a terméken és az üzemeltetési és használati előírásban található figyelmezteté seket figyelembe kell venni.
4. Tartsa be az előírásokat – minden üzemeltetési és használati előírást be kell tartani
5. Víz és nedvesség – a terméket ne használja víz közelében – például fürdőkád mellett, mosdókagyló mellett, nedves pincé ben vagy medence mellett.
6. Alátét – A termékhez csak a gyártó által ajánlott alátét használható. Egy alátéttel rendelkező készüléket csak óvatosan mozgassunk. Hirtelen megállás, túlzott erő és egyenlötlen felületek a készülék felborulá sá hoz vezethetnek.
7. Felszerelés falra, mennyezetre – a készülék nem szerelhető fel falra vagy mennyezetre.
8. Meleg – A készüléket höforrásoktól – mint pl. fütőtestek, kályhák vagy más hökibocsátó tárgyak – tá vol kell elhelyezni.
9. Áramforrások – jelen terméket csak a minősítési címkén feltüntetett áramforrásból lehet táplálni Ha nem bizonyos a lakásában található áramforrással kapcsolatban, konzultáljon a helyi viszonteladóval vagy az áramszolgáltató társasággal. Az elemekkel vagy más forrással működő termékek esetében hivatkozzon a haszná lati ú tmutatókra.
10. Tápkábel védelme—a tápkábeleket úgy kell irányítani, hogy ne legyenek összebogozódva vagy ne legyenek tárgyak rájuk rakva; fordítson nagy gondot arra, hogy a dugaszok és azok készülékből való kimeneti pontjai legyenek megfelelőek.
11. Tisztítás – a készüléket csak a gyártó utasításai szerint tisztítsuk A tisztítás nedves vászonnal való törléssel történjen. Kerülje a víz bejutását a készülék belsejébe.
12. Használaton kívüli időszak – a tápkábelt ki kell húzni a csatlakozóaljzatból, amikor huzamosabb ideig nem használja a ké szülé ket.
13. Tárgyak és folyadék a készülék belsejében – fordítson nagy gondot arra, hogy ne ejtsen tárgyakat vagy ne öntsön folyadékot a készülék belsejébe.
14. Szervizelés meghibásodás esetén –a készüléket csak képzett személyzetnek szabad javítania, amikor:

A. A tá pká bel vagy a dugasz meghibásodott
B. A készülék leesett, vagy folyadék ömlött a belsejébe
C. Eső érte a készüléket
D. A készülék nem működik megfelelően vagy változást érzékel a teljesítményében
E. Leejtette a készüléket, vagy megrongálódott a borítása.

1. Szerviz – a felhasználó ne javítsa a készüléket azon kívül, ami említésre került a használati útmutatóban Bármilyen más meghibásodást a szervizben kell megoldani képzett személyzettel

2. Szellőzés –a szoftvercsatornák és a készülék nyílásai biztosítják a szellőzést, és a készülék jó működése és a túlmelegedés elleni védelem miatt ezeket a lyukakat nem szabad letakarni vagy elzárni. A nyílásokat soha ne zárja el a készüléknek ágyra, kanapéra, szönyegre vagy más hasonló felületre való elhelyezésével. A terméket ne helyezze állványa mindaddig, amíg a gyártó utasításaiban nincs említés a megfelelő szellőzésről.

3. Kiegészítők – ne használjon olyan kiegészítőket, amelyeket nem ajánl a gyártó, mert meghibásodást okozhatnak.

4. Tartozékok – ne helyezze a készüléket állványra, háromlábú állványra vagy instabil asztalra. A termék leeshet, ezzel pedig sérülést okozhat gyerekeknek vagy felnőtteknek, ráadásul komolyan meghibásodhat a termék is. Csak a gyártó által ajánlott vagy a termékkel együtt forgalmazott állványt használjon.

5. Villámlás – a készülék fokozott védelme érdekében, villámlás alatt, vagy amikor nincs felügyelet alatt vagy haszná laton kí vűl van hosszabb ideig, hú zza ki a csatlakozó aljzatból vagy szerelje le az antennát vagy a kábeleket. Mindez nem előzi meg a villámlások vagy áramkimaradások következtében fellépő meghibásodásokat.

6. Cserealkatrészek – amikor cserealkatrészekre van szüksége, vigyázzon, hogy az azokat kicserélő technikus használjon eredeti vagy azonos jellemzőkkel rendelkező alkatrészeket. Engedély nélküli alkatré sz behelyezé se tü zet, á ramü té st vagy má s kocká zatot eredmé nyezhet.
7. Biztonsági ellenőrzés – a terméken történő bármilyen szervizelés vagy javítás végeztével alapos ellenőrzés céljából forduljon technikushoz, hogy ellenőrizze, megfelelő működési állapotban van-e a készülék.

JELLEMZÖK

ÁLTALÁNOS

Modell:	ATT-09
Mé retek:	420(W) x 376(D) x 102(H)mm
Sú ly:	3,10Kg
Áramforrá s:	Kettős feszültség: DC 115V~60Hz/230V~50Hz, Kézi kiválasztás
Elhaszná lt teljesí tmé ny	5W
Vizsgá lati felté telek:	Környezeti hőmérséklet: 23 +/- 2 °C
Relatí v nedvessé g:	65% +/- 5%
MEGJEGYZÉS: a mérések végezhetők.	5 °C-tól 35 °C-ig és 45%-tól 85%-ig terjedő relatív nedvességgel

LEMEZJÁTSZÓ:

Tí pus	3-teljes kézi sebessé g
Motor	DC motor
Meghajtá s	Szíjhajtá s
Platan (Műanyag)	198mm dia.
Sebessé g	33 1 / 3, 45, 78rpm
Jel/Zaj arány	Nagyobb mint 50dB
Kapcsolási idő	Kisebb mint 1 mp 3313 -on
Leállási idő	Kisebb mint 1 mp 3313 -on
Sebességváltási idő	Kisebb mint 1 mp 3313 -on 45 rpm
	Kisebb mint 1 mp 45-től 78 rpm-ig

HANGKAR:

Tí pus	Kerámia hangszedő rubin túvel
Nyomóerő	3.5~8.5g
Csuszá smentes intervallum	0-4g
Vá laszfrekvencia	20Hz-20KHz
Csatorná k elválasztá sa	Nagyobb mint 15dB
Tű ajánlott nyomása	4-től 6g
Csatornák elválasztása	Nagyobb mint 15dB
Csatorna mérleg (1kHz-né l)	1 dB alatt
A lejátszási erő beállításának intervalluma	3~4g

FUNKCIÓK:

1. Lejátszá si sebessé g: 33.3, 45,78 RPM

2. Beépített sztereó hangszóró

3. Audio RCA kimenet
4. Plays 7", 10" & 12" Records
5. Bluetooth funkció

MAIN TECHNICAL SPECIFICATIONS

Kimenő teljesítmény:	2x0.8W (RMS)
Há ló zati feszü ltsé g :	DC 5V 1A
Mé retek:	420 * 376 *62 mm
3 sebessé g:	33 1/3 , 45, 78 RPM

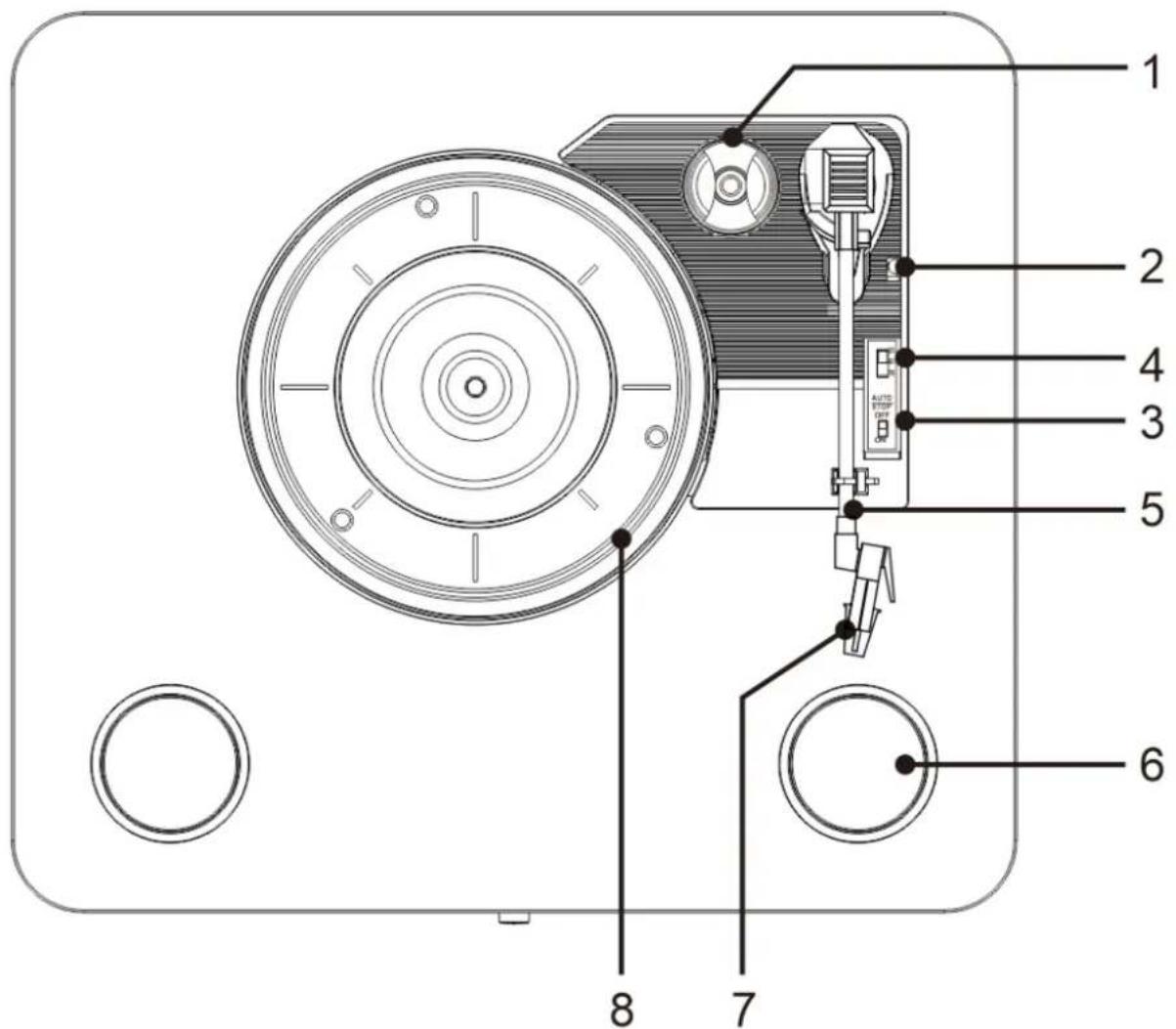

LEÍ RÁS

1. 45-rpm adapter
2. Hangkar emelé se
3. Automatikus leá llá s vezé rlé se
4. Sebessé g kivá lasztá sa – Há rom sebessé g: 33,45,78 RPM
5. Hangkar
6. Hangszó ró
7. Hangszedő
8. Lemez

1. Tápellátás jelző fény 12. L csatorna

2. Hálózati kapcsoló/Hangerőszabályozó

3. Jack DC tá pcsatlakozó

4. R csatorna

BLUETOOTH FUNKCIÓ

(Emelje fel a hangkarot, és tegye rá a többire)

• Kapcsolja be a forgókapcsolót, vegye figyelembe, hogy ez a hangerőt is szabályozza.
• Nyissa meg a Bluetooth beállításait, és válassza a Bluetooth módot, a csatlakozáshoz keressen rá az „ATT-09” kifejezésre.
  • Hangjelzés jelzi a kapcsolatot.

Ebben a funkcióban a lemezjátszó funkció automatikusan leáll.

TÁPEGYSÉ GHEZ VALÓ CSATLAKOZTATÁS

Győződjön meg, hogy a házi tápfeszültség megfelelő a termék működéséhez. Az egységet 5V DC tápfeszültségre való csatlakoztatásra tervezték.

ERŐSÍTŐ CSATLAKOZTATÁSA (szükség esetén)

Hallgathat zenét a lemezjátszóról a beépített hangszórók segítségével, vagy hozzá tudja csatlakoztatni a HI FI rendszeréhez is. Csatlakoztassa az audio kábeleket a HI FI készülék Line bemenetéhez vagy az ön erősítőjéhez egy RCA kábelt használva (nem tartozék).

• Dugja be a piros csatlakozót az R bemenő csatornába
• Dugja be a fehér csatlakozót sz L bemenő csatornába

VINILLEMEZ LEJÁTSZÁSA

- Lejátszáskor helyezze a kívánt lemezt a lemezjátszóra. Szükség esetén ne feledje az adaptert a

lejá tszó tengelyre helyezni.

- Vá lassza ki a kí vá nt lejá tszá si sebessé get a sebessé gvá lasztó gombbal 33, 45 és 78rpm kö zö tt.

- Indítsa el a készüléket a hálózati kapcsoló elforgatásával, amely ugyanakkor a hangerőt is vezérli.

- Oldja ki a hangkart.

- Kö nnyedé n emelje meg ké zzel a kart.

- A tüt függőleges pozícióban helyezze a lemezen rögzített első zeneszámra, a lemezjátszó automatikusan forogni kezd.

- A tűt lassan helyezze lejátszáskor a lemezre.

- Mikor befejeződik a lejátszás a lemezről, a lemezjátszó automatikusan leáll, ha az automata kikapcsoló gomb ON pozí ció ban talá lható. Ha a gomb OFF pozí ció ban van, a lemezjá tszó tová bb forog, ameddig a hangkart vissza nem tesszű k tá roló pozí ció ba.

- Amikor befejezte, emelje fel a hangkart és helyezze tá roló pozí ció ba.

- Rakja fel a tú védőburkolatát, majd rögzítse a hangkart a retesszel.

- Kapcsolja le a há ló zatró l.

TÜCSERE

- Lá sd az 1-8 á brá t.

Szabadí tsa fel a hangkart a rögzítő reteszböl.

Vegye le a védőtokot a hangszedőről, hogy a tú hozzáférhető legyen.

Hú zza ki ó vatosan a hangszedőt a helyé ró l.

Tá volí tsa el ró la teljesen az audio ká beleket.

Új tú felhelyezéséhez ismételje meg fordított sorrendben, rakja megfelelően vissza az audio kábeleket, majd óvatosan helyezze vissza a hangszedőt a csatlakozóba.

Megjegyzés: Végezze gondosan ezt a műveletet, hogy elkerülje a hangkar vagy az audio kábelek megrongá lá sá t.

TÜ BESZERELÉSE

Javasoljuk, hogy a lemezek tisztítását egy antisztatikus törlővel végezze, hogy maximálisan élvezhesse és meghosszabbí tsa azok é lettartalmá t.

Hasonlóképpen, azonos okból, hangsúlyozzuk a tű rendszeres cseréjének fontosságát (hozzávetőlegesen 250 ó ra utá n).

Idönként portalanítsa a tűt egy alkoholba mártott puha kefével (kefélje a hangszedő hátsó felétől előre).

A TERMÉ K SZÁLLÍ TÁSAKOR NE FELEDJE:

● Tegye fel a védőtokot a türe.
- Rö gzí tse le a hangkart a retesszel.

TARTOZÉ KOK

• Haszná lati ú tmutató - 1db.
• Garancialevé l -1 db.
• DC 5V 1A adapter -1db.

A HASZNÁLT ELEKTROMOS ÉS ELEKTRONIKUS KÉSZÜLÉKEK ÁRTALMATLANÍTÁSA

Ez a szimbó lum a ké szü lé ken vagy a csomagolá son arra figyelmeztet, hogy a termé k közönséges háztartási hulladékként való kezelése tilos. Élettartama végén ne helyezze a terméket háztartási szemétgyűjtőbe, hanem vigye el azt egy engedélyezett újrahasznosító gyűjtőállomásra. Ily módon hozzájárul a környezet védelméhez, és megakadályozza a környezetet vagy az egészségünket érő esetlegesen károsító következményeket.

A legközelebbi begyűjtőhely címének elérhetősége:

– Vegye fel a kapcsolatot a helyi hatóságokkal;
- Keresse fel a következő weboldalt: http://ktvktvf.zoldhatosag.hu/;
- További információért forduljon az ü zlethez, ahola terméket megvásárolta.
