ATT-09 - Gramofón AKAI - Bezplatný návod na obsluhu

Typ produktu	Gramofón so vstavanými reproduktormi
Značka	AKAI
Model	ATT-09
Rozmery	420 x 376 x 102 mm
Hmotnosť	3,00 kg
Napájanie	DC 5V 1A (adaptér vstup: 115V/230V voliteľné)
Príkon	5 W
Rýchlosti	33 1/3, 45, 78 RPM
Pohon	Remeňový pohon
Motor	DC motor
Otočný tanier	priemer 198 mm, plastový
Typ ramienka	Keramická stereo kazeta s rubínovou ihlou
Výmena ihly	Odporúčaná každých 250 hodín
Vstavané reproduktory	2 x 0,8 W RMS
Verzia Bluetooth	5.0
Audio výstupy	RCA (ľavý a pravý kanál)
Kompatibilita s platňami	7", 10", 12" platne
Funkcia automatického zastavenia	Áno, s vypínačom ZAP/VYP
Adaptér na 45 RPM	Súčasťou balenia
Príslušenstvo	Používateľská príručka, záručný list, adaptér DC 5V 1A
Čistenie	Utrite vlhkou handričkou; čistite ihlu mäkkou kefou a alkoholom
Bezpečnosť	Uchovávajte mimo dosahu vody a tepla; počas búrok odpojte

Často kladené otázky - ATT-09 AKAI

Ako pripojím gramofón k môjmu Bluetooth reproduktoru?

Zapnite gramofón pomocou vypínača/ovládača hlasitosti. Povoľte Bluetooth na svojom reproduktore alebo zariadení, vyhľadajte 'ATT-09' a vyberte ho. Zvuková výzva potvrdí pripojenie. Vstavané reproduktory gramofónu sa počas prehrávania cez Bluetooth vypnú.

Čo mám robiť, ak gramofón nezačne hrať, keď umiestnim ihlu na platňu?

Uistite sa, že je zapnuté napájanie a hlasitosť je zvýšená. Skontrolujte, či je prepínač rýchlosti nastavený na správnu rýchlosť (33, 45 alebo 78 RPM). Prepínač automatického zastavenia by mal byť v polohe VYP, ak chcete nepretržité prehrávanie. Ak sa gramofón stále neotáča, remeň sa mohol uvoľniť; jemne zatlačte na tanier, aby sa rozbehol.

Ako vymením ihlu?

Najprv uvoľnite poistku ramienka a zdvihnite rameno. Odstráňte ochranný kryt a opatrne odpojte kazetu od hlavice. Odpojte audio káble od starej kazety. Nainštalujte novú kazetu opätovným pripojením káblov (zodpovedajúce farby) a zacvaknutím na miesto. V prípade potreby nastavte prítlačnú silu (odporúča sa 4-6 gramov). Znova nasaďte ochranný kryt.

Môžem používať gramofón bez externých reproduktorov?

Áno, ATT-09 má vstavané stereo reproduktory (2 x 0,8 W), takže môžete prehrávať platne priamo bez externých reproduktorov. Pre lepšiu kvalitu zvuku ho však môžete pripojiť k externému zosilňovaču alebo aktívnym reproduktorom cez RCA výstupy.

Prečo zvuk vychádza len z jedného reproduktora?

Skontrolujte audio káble (RCA), ak sú pripojené externe. Uistite sa, že ľavý (biely) a pravý (červený) konektor sú správne zasunuté. Pri vstavaných reproduktoroch overte, či nie je vyváženie nastavené úplne na jednu stranu. Ak používate Bluetooth, uistite sa, že vaše zariadenie nie je v mono režime. Tiež vyčistite ihlu, pretože nečistoty môžu spôsobiť nerovnováhu kanálov.

Čo je funkcia automatického zastavenia a ako ju používať?

Automatické zastavenie zastaví gramofón, keď sa platňa dohrá. Na základni gramofónu je prepínač označený 'Auto Stop Control'. Nastavte ho do polohy ZAP, aby ste aktivovali automatické zastavenie, alebo VYP, aby sa tanier nepretržite točil. Je to užitočné na zabránenie opotrebovania, keď nechcete, aby sa platňa stále točila.

Ako čistiť gramofón a platne?

Na čistenie exteriéru použite mäkkú handričku bez chĺpkov mierne navlhčenú vodou. Nikdy nestriekajte vodu priamo na gramofón. Na platne použite antistatickú handričku. Ihlu pravidelne čistite mäkkou kefou namočenou v alkohole, kefujte odzadu dopredu kazety. Nedotýkajte sa hrotu ihly.

Aký je správny spôsob umiestnenia platne na gramofón?

Umiestnite platňu na tanier, pričom stredový otvor musí zapadnúť na os. Ak hráte 45 RPM platňu s veľkým otvorom, použite priložený adaptér na 45 RPM. Pred spustením ihly vyberte príslušnú rýchlosť (33, 45 alebo 78). Uvoľnite poistku ramienka, zdvihnite rameno a jemne umiestnite ihlu na úvodnú drážku platne.

Gramofón vydáva bzučivý alebo hukotavý zvuk. Čo by mohlo byť zle?

Bzučanie môže byť spôsobené zlým uzemnením. Ak používate externé reproduktory, uistite sa, že RCA káble nie sú blízko napájacích káblov. Gramofón by mal byť umiestnený mimo inej elektroniky. Tiež skontrolujte, či je ihla čistá a kazeta správne usadená. Pri použití Bluetooth môže rušenie z iných zariadení spôsobovať šum.

Ako pripojím gramofón k domácemu stereo systému?

Použite štandardný RCA kábel (nie je súčasťou balenia). Pripojte červený konektor do vstupu pravého kanála a biely konektor do vstupu ľavého kanála na vašom zosilňovači alebo receivri. Ak váš zosilňovač nemá samostatný phono vstup, môžete potrebovať samostatný predzosilňovač pre gramofón, pretože gramofón má vstavaný predzosilňovač, ale nemusí byť dostatočný pre všetky systémy. Skontrolujte príručku k zosilňovaču.

NÁVOD NA OBSLUHU ATT-09 AKAI

E- Pokud prístroj spadl na zem nebo kryt je poškozený

Gramofó n so vstavaný mi reproduktormi

1. Prečítajte si pokyny - všetky bezpečnostné a prevádzkové pokyny musia byť prečítané pred použitím vý robku.
2. Zachovajte pokyny - bezpečnostné a prevádzkové pokyny musia byt' zachované pre neskoršie konzultovanie.
3. Výstražné odkazy - všetky výstrahy na výrobku a s prevádzkových a užívatel'ských pokynov musia byť sledované.
4. dodržiavajte pokyny - všetky pokyny na prevádzkovanie a používanie musia byt' dodržiavané.
5. Voda a vlhkost' - výrobok nesmie byt' používaný v blízkosti vody - napríklad v kúpeľni pri vani, kuchynské ho dresu, vo vlhkom sklepe alebo pri bazé ne.
6. Podstavce - Výrobok musí byť používaný len s podstavcami odporúčanými výrobcom. Prístroj s podstavcom musí byť posúvaný s opatrnost'ou. Náhla zastavenia, neprimeraná sila a nerovnomerné plochy môžu zapríčinit' prevrátenie prístroja.
7. Montáž na stenu a strop - prístroj nemá byt' montovaný na stenu alebo strop.
8. Teplota - prístroj musí byt' umiestnený d'aleko od zdrojov tepla ako radiátory, pece alebo iné predmety ktoré produkujú teplo.
9. Zdroje prúdu - tento výrobok musí byt' napájaný len zo zdrojov prúdu poukázaných na štítkoch. Ak nie ste si istí zdrojom prúdu vo Vašej domácnosti, porad'te sa s miestnym dílerom alebo so spoločnosťou ktorá dodáva príd. Pre výrobky ktoré prevádzkujú na základe batérií, alebo iných zdrojov, riad'te sa podl'a prevádzkových pokynov.
10. Ochrana napájacieho kábla - napájacie káble musia byt' nasmerované tak, aby sa nešliapalo na ne alebo aby neboli na nich umiestnené predmety; dajte veľký pozor na zhodu zástrčky a bodom v ktorom vystupuje z prí stroja.
11. Čistenie - prístroj môže byť čistený len podľa pokynov výrobcu. Čistite utrením vlhkou handrou. Vyhý bajte sa vniknutiu vody do vnú tra prí stroja.
12. Doba nepoužívania - napájací kábel musí byt' odpojený od zásuvky kad' prístroj nepoužívate za dlhšie časové obdobie.
13. Predmety a kvapaliny vo vnútri prístroja - dajte veľký pozor, aby Vám neunikli predmety alebo aby ste nevyliali kvapaliny do vnú tra prí stroja.
14. Požiadanie o servis v prípade porúch - prístroj musí byť opravovaný len kvalifikovaným personálom ked':
    A. napájací kábel alebo zástrčka sú pokazené
    B. Prístroj spadol, alebo ked' sa do jeho vnú tra dostala kvapalina
    C. Prístroj bol vystavený dažd'u
    D. Prístroj nefunguje spol'ahlivo alebo ste zistili zmenu v jeho výkone
    E. Prístroj Vám spadol, alebo kryt je poškodený.
15. Servis - užívatel' nesmie opravovat' prístroj, s výnimkou toho čo je uvedené v prevádzkových pokynoch. Všetky ostatné problémy musia byt' vyriešené servisom s kvalifikovaným personálom.
16. Vetranie - sloty a otvory prístroja predpokladajú vetranie a pre zabezpečenie dobrého chodu prístroja a pre jeho ochranu pred prehriatím a preto tieto otvory nesmú byt' zakryté alebo zablokované. Otvory nesmú byt' nikdy zablokované umiestnením prístroja na postel', pohovku, koberec alebo iné podobné plochy. Tento výrobok nesmie byt' umiestnený na rack pokým patričné vetranie nebude uvedené v pokynoch vý robcu.
17. Doplnky - nepoužívajte doplnky neodporúčané výrobcom, lebo môžu zapríčinit'
18. Príslušenstvo - neumiestňujte prístroj na nestabilný podstavec, trojnožku alebo stôl. Výrobok môže spadnút' a zapríčinit' poranenie diet'a'tu alebo dospelému a vážne poruchy výrobku. Používajte len podstavce odporúčané výrobcom alebo tie predávané s výrobkom.
19. Hromy - pre lepšiu ochranu pristroja počas hromobitia, alebo keđ' nie je pod dozorom alebo

nepoužívaný za dlhšie časové doby, odpojte ho od zásuvky a odpojte anténu z káblového systému. Toto chráni pred poruchami ktoré sa môžu vyskytnút počas hromobitia alebo výpadkov napätia.

1. Náhradné komponenty - keď sú požadované náhradné diely dajte pozor, aby technik ktorý ich vymieňa používal len originálne súčiastky alebo tie s totožnými charakteristikami. Výmena neschválených dielov môže viest’ k požiaru, elektrickým šokom alebo iným rizikám.
2. Bezpečnostné kontroly - požiadajte technika aby na servisnom alebo opravnom liste dôkladne skontroloval výrobok, aby sa nachádzal vo vhodných prevádzkových podmienkach.

ŠPECIFIKÁCIE

VŠEOBECNE

Model:	ATT-09
Rozmery:	420(W) x 376(D) x 102(H)mm
Hmotnost':	3.10Kg
Zdroj prú du:	Duá lne napä tie: DC 115V~60Hz/230V~50Hz, Ručná vol'ba
Spotrebovaný vý kon:	5W
Testovacie podmienky:	Teplota okolia: 23 +/- 2 ° C
Relatívna vlhkost':	65% +/- 5%
POZNÁMKA: Merania budú prevedené medzi 5 ° C a 35 ° C a 45% do 85% relatí vnej vlhkosti.

TANIEROVÁ ČASŤ:

Typ	3-rýchlosti full ručne
Motor	DC motor
Metó da pohonu	Remeň
Tanier (Plast)	198mm priem.
Rý chlosti	33 1 / 3, 45, 78ot/min
Pomer signá l/Hluk	Viac ako 50dB
Čas naštartovania	Menej ako 1 sek pri 3313
Čas zastavenia	Menej ako 1 sek pri 3313
Čas na zmenu rýchlosti	Menej ako 1 sek z 3313 na 45 ot/min
	Menej ako 1 sek z 45 na 78 ot/min

ZVUKOVÉ RAMIENKO

Typ	Keramická prenoska s rubínovou ihlou
Prítlačná sila	3.5~8.5g
Proti preklzovací interval	0-4g
Odvetná frekvencia	20Hz-20KHz
Separovanie kaná lov	Viac ako 15dB
Odporúčaný tlak na ihlu	4 do 6g
Separovanie kaná lov	Viac ako 15dB
Balans kaná lov (pri 1kHz)	Pod 1 dB
Interval nastavenia prehrá vacej sily	3~4g

FUNKCIE:

1. Ráchlost' orehrávania: 33.3, 45,78 OT/MIN
2. Vstavaný stereo reproduktor
3. Audio vý stup RCA
4. Plays 7", 10" & 12" Records
5. Funkcia Bluetooth

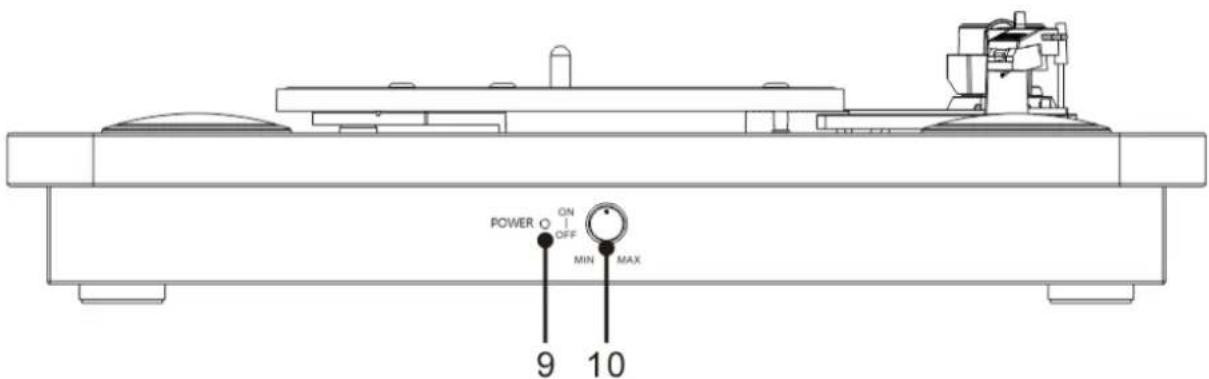

HLAVNÉ TECHNICKÉ ŠPECIFIKÁCIE

1. Adapté r 45-rpm
2. Zdví hanie zvukové ho ramienka
3. Ovlá danie automatické ho zastavenia
4. Zvolenie rýchlosti – Tri rýchlosti: 33,45,78 OT7MIN
5. Zvukové ramienko

6.Reproduktor
7.Prenoska
8.Tanier
9.Kontrolka napájania

Presvedčte sa, že siet'ové napätie v domácnosti zodpovedá prevádzkovému napätiu výrobku. Prístroj je pripravený na pripojenie na napá jacie napä tie 5V DC.

PRIPOJENIE ZOSILŇOVAČA (ak je to potrebné)

Môžete počúvat' prehrávanie pesničiek z gramofónu pomocou vstavaných reproduktorov, alebo ho môžete pripojit' na Váš systém HI FI. Pripojte audio káble na vstup Line In prístroja HI FI alebo Vášho zosilňovača použitím kábla RCA (nie je dodaný).

- Položte želanú platňu, na prehrávanie, na tanier. V prípade potreby, nezabudnite umiestnit' adapté r na stredovú os.

• Zvol'te želanú rýchlost' prehrávania pomocou prepínača rýchlosti medzi 33, 45 a 78 ot/min.
• Naštartujte otočiac napájací prepínač, tento prepínač kontroluje aj hlasitosť.
  • Odblokujte ramienko.
  • Jemne zdvihnite ramienko rukou.
• Umiestnite vo zvislej polohe ihlu nad prvou pesničkou nahrávky na platňu, tanier sa začne automaticky otáčat'.
  • Pomaly položte ihlu na platňu.
• Ked' sa skončí prehrávanie platne, tanier sa automaticky zastaví, ak prepínač automatického zastavenia je v polohe ON. V prípade, ked' prepínač je v polohe OFF, tanier sa bude točit' d'alej, poký m ramienko nebude umiestnené v polohe pre prestá vku.
• Ked' ste skončili zdvihnite ramienko a umiestnite ho do polohy pre prestávku
• Položte spät' ochranný kryt ihly a uzavrite blokovací mechanizmus ramienka.
• Odstavte napá janie zo siete.

ÚDRŽBA

VÝMENA IHLY

- Vidiet' obrázky 1-8

Zatlačte blokovací mechanizmus aby ste uvoľnili ramienko.

Odstráňte kryt prenosky aby ste mali prí stup k ihle

Jemne separujte prenosku od prípojnej drážky

Aby ste pripevnili novú ihlu, opakujte pohyby v opačnom smere, zasuňte audio káble a jemne pripojte prenosku na návlečku (prípojná drážka).

Poznámka: Preved'te tieto výkony veľmi pozorne tak, aby ste predišli poškodeniu ramienka a audio ká blov.

INŠTALOVANIE IHLY

Taktiež, z toho istého dôvodu, poukazujeme na skutočnosť, že ihla musí byť periodicky vymieňaná (približne každých 250 hodín)

Občas utrite ihlu od prachu, použijúc vel'mi mäkkú kefku, navlhčenú v alkohole (utierajte zo zadnej časti prenosky k prednej)

KEĐ PREPRAVUJETE VÝROBOK, NEZABUDNITE:

• Položit' ochranný kryt na ihlu.
• Zablokovat' ramienko pomocou blokovacieho zariadenia

PRÍSLUŠENSTVO

• Užívatel'ská príručka – 1kus
• Záručný list – 1kus
• Adapté rDC 5V 1A - 1kus

LIKVIDÁCIA ODPADU ELEKTRICKÝCH A ELEKTRONICKÝCH ZARIADENÍ

Tento symbol nachá dzajú ci sa na vý robku alebo na obale znamená, že s patričným výrobkom sa nesmie zaobchádzať ako s obyčajným odpadom. Nevyhadzujte výrobok do odpadov z domácnosti po ukončení jeho doby použitia, ale odovzdajte ho do oprávneného zberného strediska na recyklovanie. Týmto spôsobom pomôžete na ochranu životného prostredia a budete môčť zabránit’ prípadným negatívnym vplyvom ktoré by mohol mat’ na životné prostredie a a budete môčť zabránit’ prípadným negatívnym následkom ktoré by mali na životné prostredie a l'udské zdravie.

Aby ste sa dozvedeli adresu najbližšieho zberného strediska:

– Kontaktujte miestne ú rady;
– Prihlá ste sana internetovústrá nku: http://www.asekol.sk/asekol/;
– Požiadajte o dodatočné informácie z obchodu v ktorom ste zakúpilo výrobok.
