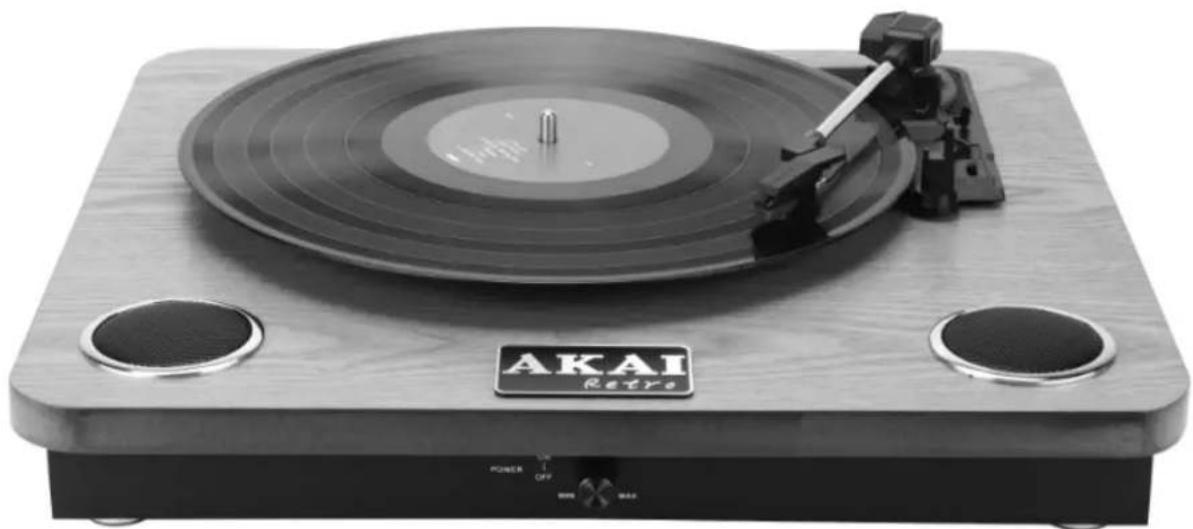

ATT-09 - Gramofon AKAI - Bezpłatna instrukcja obsługi

Typ produktu	Gramofon z wbudowanymi głośnikami
Marka	AKAI
Model	ATT-09
Wymiary	420 x 376 x 102 mm
Waga	3.00 kg
Zasilanie	DC 5V 1A (wejście adaptera: 115V/230V przełączane)
Pobór mocy	5 W
Prędkości	33 1/3, 45, 78 RPM
Napęd	Napęd pasowy
Silnik	Silnik DC
Talerz gramofonu	Średnica 198 mm, plastik
Rodzaj ramienia	Ceramiczna wkładka stereofoniczna z rubinową igłą
Wymiana igły	Zalecana co 250 godzin
Wbudowane głośniki	2 x 0.8 W RMS
Wersja Bluetooth	5.0
Wyjścia audio	RCA (kanały lewy i prawy)
Kompatybilność płyt	Płyty 7", 10", 12"
Funkcja automatycznego zatrzymania	Tak, z przełącznikiem WŁ./WYŁ.
Adapter 45 RPM	Dołączony
Akcesoria	Instrukcja obsługi, karta gwarancyjna, adapter DC 5V 1A
Czyszczenie	Przetrzeć wilgotną szmatką; czyścić igłę miękką szczoteczką i alkoholem
Bezpieczeństwo	Trzymać z dala od wody i ciepła; odłączyć podczas burz

Często zadawane pytania - ATT-09 AKAI

Jak podłączyć gramofon do głośnika Bluetooth?

Włącz gramofon za pomocą przełącznika zasilania/pokrętła głośności. Włącz Bluetooth w głośniku lub urządzeniu, wyszukaj 'ATT-09' i wybierz je. Dźwiękowy sygnał potwierdzi połączenie. Wbudowane głośniki gramofonu zostaną wyłączone podczas odtwarzania przez Bluetooth.

Co zrobić, jeśli gramofon nie zaczyna grać po umieszczeniu igły na płycie?

Upewnij się, że zasilanie jest włączone, a głośność podkręcona. Sprawdź, czy selektor prędkości jest ustawiony na właściwą prędkość (33, 45 lub 78 obr./min). Przełącznik automatycznego zatrzymania powinien być w pozycji OFF, jeśli chcesz ciągłego odtwarzania. Jeśli gramofon nadal się nie obraca, pasek mógł się ześlizgnąć; delikatnie naciśnij talerz, aby pomóc mu ruszyć.

Jak wymienić igłę?

Najpierw zwolnij blokadę ramienia i podnieś ramię. Zdejmij osłonę ochronną i ostrożnie odłącz wkładkę od główki ramienia. Odłącz przewody audio od starej wkładki. Zamontuj nową wkładkę, ponownie podłączając przewody (zgodnie z kolorami) i zatrzaskując ją na miejscu. W razie potrzeby wyreguluj nacisk igły (zalecane 4-6 gramów). Załóż ponownie osłonę ochronną.

Czy mogę używać gramofonu bez zewnętrznych głośników?

Tak, ATT-09 ma wbudowane głośniki stereo (2 x 0,8 W), więc możesz odtwarzać płyty bezpośrednio bez zewnętrznych głośników. Jednak dla lepszej jakości dźwięku możesz podłączyć go do zewnętrznego wzmacniacza lub aktywnych głośników przez wyjścia RCA.

Dlaczego dźwięk dochodzi tylko z jednego głośnika?

Sprawdź przewody audio (RCA), jeśli są podłączone zewnętrznie. Upewnij się, że wtyki lewy (biały) i prawy (czerwony) są prawidłowo włożone. W przypadku wbudowanych głośników sprawdź, czy balans nie jest ustawiony całkowicie na jedną stronę. Jeśli używasz Bluetooth, upewnij się, że urządzenie nie jest w trybie mono. Wyczyść również igłę, ponieważ brud może powodować nierównowagę kanałów.

Co to jest funkcja automatycznego zatrzymania i jak jej używać?

Auto-stop automatycznie zatrzymuje gramofon po zakończeniu odtwarzania płyty. Na podstawie gramofonu znajduje się przełącznik oznaczony 'Auto Stop Control'. Ustaw go na ON, aby włączyć auto-stop, lub na OFF, aby talerz dalej się obracał. Jest to przydatne, aby zapobiec zużyciu, gdy nie chcesz, aby płyta dalej się kręciła.

Jak czyścić gramofon i płyty?

Użyj miękkiej, niestrzępiącej się szmatki lekko zwilżonej wodą do czyszczenia obudowy. Nigdy nie rozpylaj wody bezpośrednio na gramofon. Do płyt używaj antystatycznej ściereczki. Okresowo czyść igłę miękką szczoteczką nasączoną alkoholem, przecierając od tyłu do przodu wkładki. Unikaj dotykania końcówki igły.

Jak prawidłowo umieścić płytę na gramofonie?

Umieść płytę na talerzu, upewniając się, że otwór centralny pasuje na wrzeciono. Jeśli odtwarzasz płytę 45 obr./min z dużym otworem, użyj dołączonego adaptera 45 RPM. Wybierz odpowiednią prędkość (33, 45 lub 78) przed opuszczeniem igły. Zwolnij blokadę ramienia, podnieś ramię i delikatnie umieść igłę w rowku wprowadzającym płyty.

Gramofon wydaje się brzęczeć lub buczeć. Co może być nie tak?

Brzęczenie może być spowodowane słabym uziemieniem. Jeśli używasz zewnętrznych głośników, upewnij się, że kable RCA nie znajdują się w pobliżu przewodów zasilających. Gramofon może wymagać umieszczenia z dala od innych urządzeń elektronicznych. Sprawdź również, czy igła jest czysta, a wkładka prawidłowo osadzona. W przypadku korzystania z Bluetooth zakłócenia z innych urządzeń mogą powodować hałas.

Jak podłączyć gramofon do domowego systemu stereo?

Użyj standardowego kabla RCA (nie dołączonego). Podłącz czerwoną wtyczkę do wejścia prawego kanału, a białą wtyczkę do wejścia lewego kanału we wzmacniaczu lub odbiorniku. Jeśli twój wzmacniacz nie ma dedykowanego wejścia phono, możesz potrzebować osobnego przedwzmacniacza phono, ponieważ gramofon ma wbudowany przedwzmacniacz, ale może nie być wystarczający dla wszystkich systemów. Sprawdź instrukcję wzmacniacza.

INSTRUKCJA OBSŁUGI ATT-09 AKAI

Magnetowid (pick-up) z wbudowanymi głośnikami

1. Przeczytaj instrukcje - wszystkie instrukcje dotyczące bezpieczeństwa i obsługi należy przeczytać przed rozpoczęciem korzystania z produktu.
2. Zachowaj instrukcje - instrukcje bezpieczeństwa i obsługi muszą być przechowywane na przyszłość.
3. Komunikaty ostrzegawcze - należy przestrzegać wszystkich ostrzeżeń na produkcie oraz instrukcji obsługi i użytkowania.
4. Przestrzegać instrukcji - należy przestrzegać wszystkich instrukcji obsługi i użytkowania.
5. Woda i wilgoć - Produkt nie powinien być używany w pobliżu wody - np. w pobliżu wanny, zlewu, w wilgotnej piwnicy lub w pobliżu basenu.
6. Podpory - Produkt powinien być używany tylko z podporami zalecanymi przez producenta. Urządzenie z podporą należy ostrożnie przenosić. Nagłe zatrzymania, nadmierna siła i nierówne powierzchnie mogą spowodować przewrócenie się urządzenia.
7. Montaż na ścianie i suficie - urządzenie nie powinno być montowane na ścianie lub suficie.
8. Ciepło - Urządzenie powinno znajdować się z dala od źródeł ciepła, takich jak grzejniki, piece lub inne przedmioty wytwarzające ciepło.
9. Źródła zasilania - ten produkt powinien być zasilany tylko z bieżących źródeł wskazanych na etykietach oceny. Jeśli nie masz pewności co do źródła zasilania w domu, skontaktuj się z lokalnym sprzedawcą lub firmą, która dostarcza energię. W przypadku produktów przeznaczonych do pracy na bateriach lub innych źródłach zapoznaj się z instrukcją obsługi.
10. Zabezpieczenie kabla zasilającego - kable zasilające muszą być poprowadzone tak, aby nie były popękane lub nie zostały na nich umieszczone przedmioty; zachowaj szczególnie ostrożność w korespondencji wtyczki i miejscu, w którym wtyczka wychodzi z urządzenia.
11. Czyszczenie - urządzenie należy czyścić tylko zgodnie z zaleceniami producenta. Wyczyść go, wycierając wilgotną ściereczką. Unikaj przedostawania się wody do urządzenia.
12. Okres nieużywania - przewód zasilający należy usunąć z gniazda, gdy urządzenie nie jest używane przez dłuższy czas.
13. Przedmioty i płyny wewnątrz urządzenia - należy uważać, aby nie upuścić przedmiotów ani nie rozłać płynu do urządzenia.
    14 Zgłoszenie serwisowe w przypadku usterki - urządzenie może być naprawiane tylko przez wykwalifikowany personel, gdy:

A. Przewód zasilający lub wtyczka są zepsute
B. Urządzenie upadło lub włało się do niego ciecz
C. Urządzenie było narażone na deszcz
D. Urządzenie nie działa prawidłowo lub zauważysz zmianę wydajności
E. Urządzenie spadło lub obudowa jest zepsuta.
15. Serwis - użytkownik nie powinien naprawiać urządzenia, chyba że jest to określone w instrukcji obsługi. Wszystkie pozostałe problemy muszą zostać rozwiązane w kwalifikowanym serwisie.
16. Wentylacja - szczeliny i otwory urządzenia zapewniają wentylację, aby zapewnić dobrą pracę urządzenia i chronić go przed przegrzaniem, dlatego otwory te nie powinny być zakryte ani zablokowane. Otwory nigdy nie powinny być blokowane poprzez umieszczenie urządzenia na łóżku, sofie, dywanie lub innych takich powierzchniach. Tego produktu nie należy umieszczać na stojaku, dopóki nie zostanie określona odpowiednia wentylacja zgodnie z instrukcjami producenta.
17. Osprzęt - nie używaj dodatków, które nie są zalecane przez producenta, ponieważ mogą powodować awarie
18. Akcesoria - Nie umieszczaj urządzenia na wsporniku, statywie lub niestabilnym stole. Produkt może spaść, powodując obrażenia dziecka lub dorosłego oraz poważne uszkodzenie produktu. Używaj tylko podpory zalecane lub sprzedawane przez producenta produktu.
19. Uderzenie pioruna - aby uzyskać lepszą ochronę urządzenia podczas uderzenia pioruna lub gdy jest

on pozostawiony bez nadzoru lub nie jest używany przez dłuższy czas, należy odłączyć go lub odłączyć antenę lub system kablowy. Zapobiegnie to nieprawidłowym działaniom, które mogą wystąpić podczas uderzenia pioruna lub spadków napięcia.

1. Części zamienne - gdy wymagane są części zamienne, upewnij się, że technik wymiany używa oryginalnych części lub o tych samych funkcjach. Wymiana z nieautoryzowanych części może spowodować pożar, porażenie prądem elektrycznym lub inne zagrożenia.

2. Kontrola bezpieczeństwa - po zakończeniu naprawy lub naprawy tego produktu, należy poprosić technika o sprawdzenie produktu pod kątem prawidłowych warunków pracy..

DANE TECHNICZNE

OGÓLNIE

Rodzaj	ATT-09
Rozmiary:	420 (W) x 376(D) x 102(H)mm
Waga:	3.10Kg
Źródło prądowe:	Podwójne napięcie: DC 115V~60Hz/230V~50Hz, Wybór ręczny
Zużycie energii:	5W
Warunki testowe:	Temperatura Otoczenia: 23 ± 2 °C
Wilgotność względna:	65% +/- 5%

UWAGA: pomiary można wykonywać w zakresie od 5 °C do 35 °C i od 45% do 85% wilgotności względnej.

SEKCJA PLATANOWA:

Typ	3-biegowa full ręczna
Silnik	DC silnik
Metoda działania	Pasek
Platan (Plastik)	198mm dia.
Prędkości	33 1 / 3, 45, 78rpm
Stosunek sygnału do szumu	Powyżej 50 dB
Czas rozpoczęcia	Poniżej 1 sekundy przy 3313

Czas rozpoczęcia Poniżej 1 sekundy przy 33 ^1/3

Czas zmiany prędkości Mniej niż 1 sekunda do 33 1/3 do 45 obr / min

Mniej niż 1 sekunda od 45 do 78 obr./min

RAMIE DŻWIĘKOWE:

Typ	Ceramiczna dawka z pió rem rubinowym
Siła pchania	3.5~8.5g
Zakres przeciwpoślizgowy 0-4g
Częstotliwość odpowiedzi	20Hz-20KHz
Separacja kanałów	Ponad 15dB
Zalecany nacisk na pióro	4 do 6g
Separacja kanałów	Ponad 15dB
Skala kanału (przy 1kHz) Mniej niż 1 dB
Zakres regulacji siły odtwarzania 3 ~ 4g

FUNKCJE:

1. Prędkość odtwarzania: 33.3, 45,78 RPM

2. Wbudowany głośnik stereo

3. Wyjście audio RCA

4. Plays 7", 10" & 12" Records
5. Funkcja Bluetooth

MAIN TECHNICAL SPECIFICATIONS

Moc na wyjściu (wyjściowa): : 2x0.8W (RMS) Napięcie zasilania: : DC 5V 1A Rozmiary : 420 * 376 *62 mm 3 prędkości : 33 1/3, 45, 78 RPM

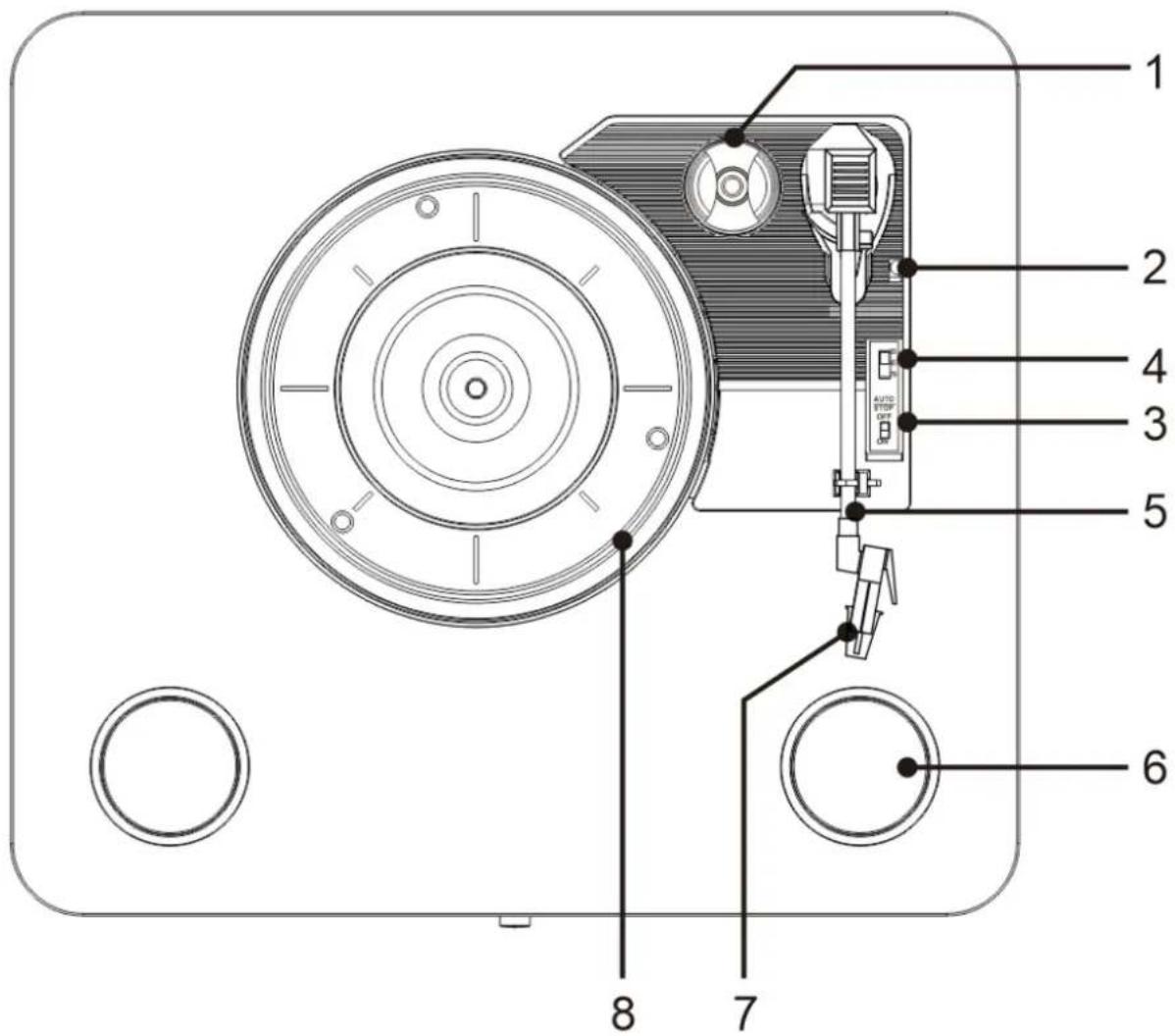

DESCRIPTION

1. Adapter 45-rpm
2. Podnieś ramię dźwiękowe
3. Automatyczne polecenie wyłączenia
4. Wybór prędkości - Trzy prędkości: 33,45,78 RPM
5. Ramię dźwiękowe
6. Głośnik:
7. Dawka
8. Platan

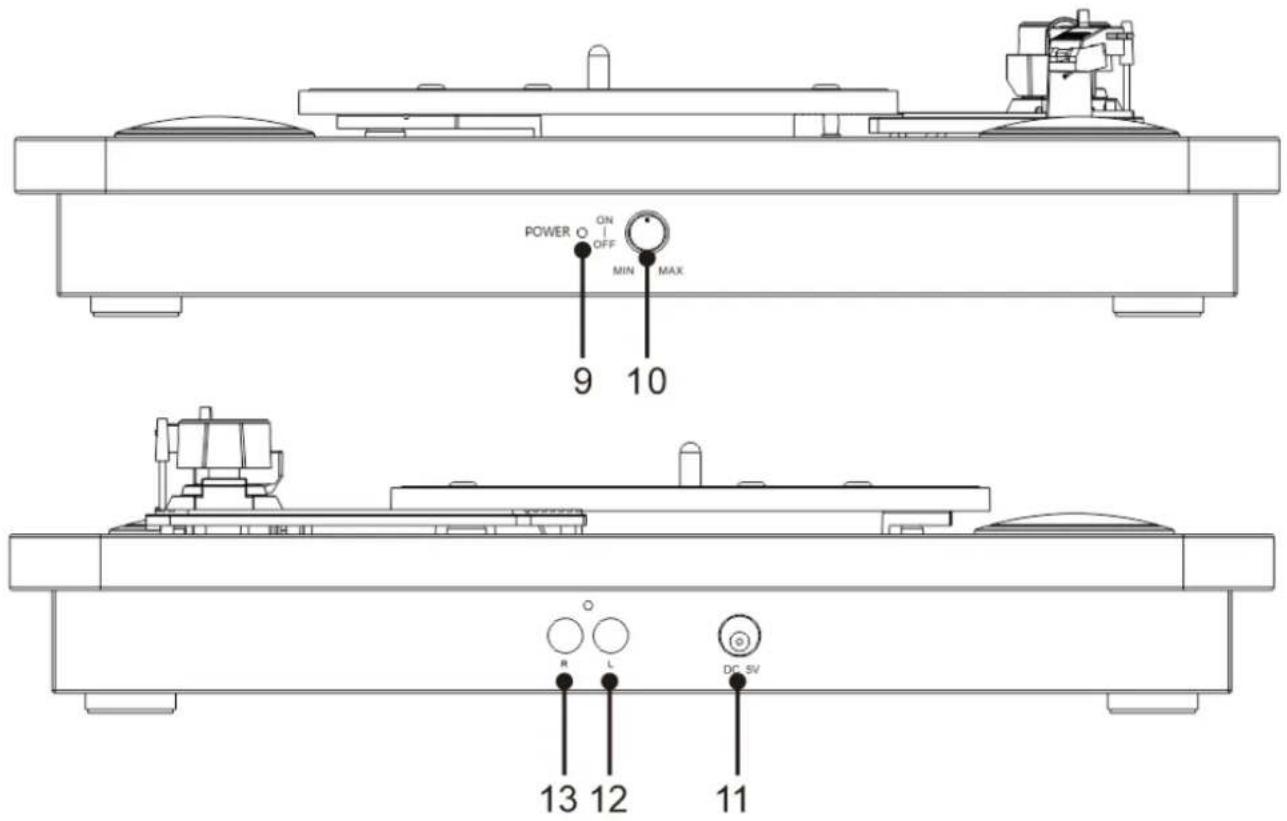

1. Wskaźnik świetlny zasilania 12. Kanał L

2. Przełącznik zasilania / Control Volum

3. Jack zasilanie DC

4. Kanal R

FUNKCJA BLUETOOTH

(Podnieś ramię gramofonu i położ je na reszcie)

• Włącz obrotowy przełącznik zasilania, pamiętaj, że służy on również do regulacji głośności.
• Otwórz ustawienia Bluetooth i wybierz tryb Bluetooth, wyszukaj „ATT-09”, aby się połączyć.
• Sygnał dźwiękowy wskaże połączenie.

W ramach tej funkcji funkcja gramofonu zostanie automatycznie zatrzymana.

PODŁĄCZENIE DO ZRÓDŁA ZASILANIA

Upewnij się, że napięcie sieciowe odpowiada napięciu roboczemu produktu. Urządzenie jest gotowe do podłączenia do napięcia zasilającego 5 V DC.

PODŁĄCZENIE WZMACNIACZA (w razie potrzeby)

Możesz słuchać piosenek z Pick-up, używając wbudowanych głośników, lub możesz połączyć się z systemem HI FI. Podłącz kable audio do wejścia Line In urządzenia HI FI lub wzmacniacza za pomocą kabla RCA (brak w zestawie).

• Podłącz czerwoną wtyczkę do kanału wejściowego R
• Podłącz biała wtyczkę do kanału wejściowego L

ODTWARZANIE PŁYT WINYLOWYCH

- Umieść żądaną płytę do odtwarzania na platanie (talerzu). Jeśli to konieczne, nie zapomnij

umieścić adaptera na wrzecionie odtwarzania.

- Wybierz żądaną prędkość odtwarzania za pomocą selektora prędkości 33, 45 i 78 obr./min.

- Włącz przełącznik zasilania, zwrócić uwagę, że ten przełącznik steruje również głośnością.

• Odblokuj ramię tonu.

- Podnieś lekko ramie ręką.

- Ustaw w pozycji pionowej pióro nad pierwszą płytą winylową, talerz (platan) automatycznie zacznie się obracać.

- Położyć powoli pióro na dysku, aby zagrać.

- Po zakończeniu odtwarzania płyty dysk zatrzymuje się automatycznie, gdy przełącznik automatycznego wyłączania znajduje się w pozycji ON. Jeśli pokrętło znajduje się w pozycji OFF, talerz (platan) będzie się obracał, dopóki ramię regulatora nie zostanie ustawione w pozycji spoczynkowej.

- Podnieś ramię tonowe i umieść je w miejscu odpoczynku, kiedy skończysz

- Odłóż z powrotem pokrywkę pióra i zamknij blokadę zatrzasku.

- Wyłącz zasilanie z sieci.

KONSERWACJA

WYMIANA PIÓRA

- Patrz rysunki 1-8

Naciśnij blokadę, aby zwolnić ramię tonu.

Usuń zatyczkę z dawką, aby uzyskać dostęp do pióra

Oddziel dawkę od stacji połączeniowej

Całkowicie usuń kable audio z dawki.

Aby ustawić nowy pióro, powtórz ruchy w przeciwnym kierunku, włóż prawidłowo kable audio i podłącz dawkę do wtyczki (stacji podłączenia).

Uwaga: Należy wykonywać te czynności ostrożnie, aby nie uszkodzić ramienia tonu lub kabli audio.

INSTALOWANIE PIÓRA

- Patrz rysunki 5 i 6

Zalecamy czyszczenie płyt za pomocą antystatycznej ściereczki, abyście mogli cieszyć się nimi jak najwięcej i zwiększyć ich żywotność.

Z tego samego powodu wskazujemy, że pióro powinien być okresowo wymieniany (mniej więcej co 250 godzin)

Wytrzyj pióro z kurzu, od czasu do czasu, za pomocą bardzo miękkiej szczoteczki, nasączonej alkoholem (szczotkować od tyłu do powierzchni dawki)

PODCZAS TRANSPORTU PRODUKTU NIE ZAPOMNIJ O:

• Założenie osłony pióra.
• Zablokowanie ramienia tonu za pomocą urządzenia blokującego

ACCESSORIES

• Instrukcja obsługi - 1 szt.
• Certyfikat gwarancyjny - 1 szt.
• Adapter DC 5V 1A - 1szt.

DEMONTAŻ UŻYWANYCH URZĄDZEŃ ELEKTRYCZNYCH I ELEKTRONICZNYCH

Ten symbol na produkcie lub na opakowaniu oznacza, że produkt nie powinien być traktowany jako zwykły odpad domowy. Nie należy wyrzucać urządzenia po zakończeniu jego użytkowania, ale oddać do autoryzowanego centrum recyklingu. W ten sposób możecie chronić środowisko i uniknąć ewentualny negatywny wpływ na środowisko i zdrowie ludzkie.

Aby znaleźć adres najbliższego centrum odbioru :

– Skontaktować się z władzami lokalnymi;
– Sprawdź to na stronie internetowej: www.mos.gov.pl;
– Zapytaj o dodatkowe informacje w sklepie, w którym kupiłeś produkt

AKAI
