CWB 9910 - Páraelszívó BEKO - Ingyenes használati útmutató
Találja meg az eszköz kézikönyvét ingyenesen CWB 9910 BEKO PDF formátumban.
| Termék típusa | Szekrény alá szerelhető konyhai páraelszívó |
| Méretek (ma x szé x mé) | 150 x 900 x 500 mm |
| Nettó tömeg | 12 kg |
| Tápellátás | 230 V ~ 50 Hz |
| Motor teljesítménye | 250 W |
| Maximális teljesítmény | 650 m³/h |
| Zajszint | 55 dB (A) |
| Sebességfokozatok száma | 3 |
| Világítás | 2 x LED 3 W |
| Szűrők | Alumínium zsírszűrő, opcionálisan szénszűrő |
| Üzemmód | Elszívás / Recirkuláció |
| Kimeneti átmérő | 150 mm |
| Szín | Rozsdamentes acél |
| Vezérlés | Mechanikus gombok |
| Karbantartás és tisztítás | A zsírszűrőt rendszeresen tisztítsa mosogatógépben vagy kézzel; törölje át a burkolatot nedves ruhával |
| Biztonság | Biztonsági kapcsoló; ne használja szűrő nélkül; tartson legalább 65 cm távolságot a gáztűzhelytől |
| Pótalkatrészek és javíthatóság | Zsírszűrő, szénszűrő, LED izzók pótalkatrészként elérhetők |
| Általános információk | Háztartási használatra szánt termék; energiatakarékossági osztály A |
Gyakran ismételt kérdések - CWB 9910 BEKO
Felhasználói kérdések a következőről CWB 9910 BEKO
0 kérdés erről a készülékről. Válaszolj azokra, amiket ismersz, vagy tedd fel a sajátod.
Tegyél fel egy új kérdést erről a készülékről
Töltse le az útmutatót a következőhöz Páraelszívó PDF formátumban ingyenesen! Találja meg kézikönyvét CWB 9910 - BEKO és vegye vissza elektronikus eszközét a kezébe. Ezen az oldalon közzé van téve az eszköze használatához szükséges összes dokumentum. CWB 9910 márka BEKO.
HASZNÁLATI ÚTMUTATÓ CWB 9910 BEKO
| GB | COOKER HOOD - User instructions |
| CZ | ODSAVAČ PAR - návod k použití |
| DK | EMHÆTTE - Brugervejledning |
| FIN | LIESITUULETIN – Käyttöohje |
| GR | АПОРРОФНТНРАЗ ЄЕ ЕКДОЗН АПОРРОФНЗНЗ – Еγχειρίδιο χρήσης |
| H | ELSZÍVÓ KÜRTŐ – Használati utasítás |
| N | AVTREKKSKAPPE – Bruksanvisning |
| PL | OKAP ZASYSAJĄCY - instrukcja obsługi |
| R | HOTĂ ASPIRANTĂ – Manual de utilizare |
| RUS | ВЫТЯЖНОЙ КОЛПАК - Руководство пользователя |
| S | SPISKÅPA – Bruksanvisning |

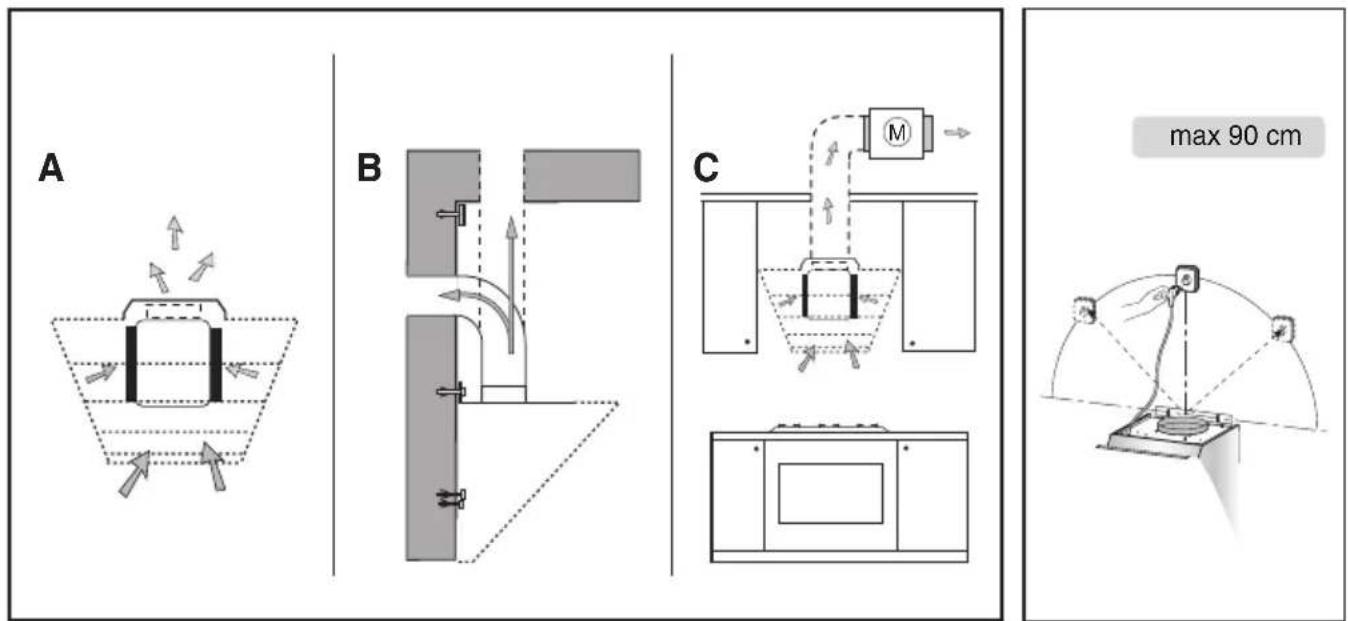

Fig.1
Fig.2
Kérjük, figyelmesen olvassa el útmutatónkat, mert fontos tudnivalókat tartalmaz a készülék felszerelésére, használatára és karbantartására vonatkozóan. Örizze meg, mert a későbbiekben is szüksége lehet rá. A berendezést úgy tervezték, hogy elszívással (a levegőnek a szabadba történő kivezetésével – 1B ábra), szűrővel (a levegő visszavezetésével – 1A ábra), vagy külső motorral (1C ábra) is használható.
BIZTONSÁGI FIGYELMEZTETÉSEK
- Figyeljünk arra, hogyha nem villannyal működő és ugyanannak a helyiségnek a légterét használó elszívó, kályha vagy tűzhely működik egyszerre, akkor az elszívó esetleg kivonja a kályha vagy a tűzhely égéséhez szükséges levegőt. A helyiség negatív nyomása 4 PA-nál nem lehet nagyobb (4x10 ^-5 bar). A biztonságos működés érdekében gondoskodjunk a helyiség megfelelő levegőellátásáról. A szennyezett levegő külső térbe való elvezetésekor tartsuk be az ide vonatkozó előírásokat.
Mielőtt bekötné a modellt az elektromos hálózatba:
- ellenőrizze a (a készülék belsejében található) műszaki adatokat tartalmazó táblát, és győződjön meg arról, hogy az elektromos hálózat feszültsége és teljesítménye megfelel-e a feltüntetett adatoknak, valamint, hogy a csatlakozó megfelelő-e. Amennyiben kételyei merülnek fel, forduljon szakképzett villanyszerelőhöz.
- Ha a tápkábel megsérült, ki kell cserélni egy másik kábelre, vagy a gyártónál vagy annak szervizközpontjában beszerezhető speciális egységre.
2. FIGYELEM!
Bizonyos körülmények között a háztartási gépek veszélyesek lehetnek.
A) Ne nyúljunk a működésben levő elszívóba!
B) A világító berendezés hosszantartó használata közben és azt közvetlen követően ne nyúljon a lámpákhoz és az azokhoz közeli részekhez.
C) Hosszabb használat után ne érintsük meg az elszívó izzóit!
D) Az elszívó alatt ne készítsünk flambírozott ételeket!
E) Kerüljük a magas láng használatát, mert rongálja a szűrőket és tűzveszélyes!
F) Ha zsírban, olajban sütünk, vigyázzunk, hogy ne hevítsük túl, mert lángra lobbanhat!
G) A készüléket mindennemű karbantartás előtt áramtalanítsuk!
A készülék megfelel az elektromos és elektronikus berendezések hulladékairól (WEEE) szóló 2002/96/EK európai uniós irányelvnek. Gondoskodjon a termék megfelelő kezeléséről, annak működésből történő kivonása után, a felhasználó hozzájárul a környezetre és az egészségre való káros hatások megelőzéséhez
A terméken vagy a mellékelt dokumentación feltüntetett
elölés azt jelzi, hogy a termék nem kezelhető háztartási
hulladékként, hanem a megfelelő begyűjtő állomásra kell vinni az elektromos és elektronikus berendezések újrahasznosítása érdekében. Készülékétől a hulladékkezelésre vonatkozó helyi előírásoknak megfelelően váljon meg.
A termékkel kezelésével, összegyűjtésével és újrahasznosításával kapcsolatos további információkért forduljon a megfelelő helyi irodához, a háztartási hulladékokat begyűjtő szolgálathoz, vagy ahhoz az üzlethez, ahol a készüléket megvásárolta.
FELSZERELÉSI UTASÍTÁSOK
A beszerelést és az elektromos bekötést csak szakemberek végezhetik el.
• Elektromos bekötés
A termék kéteres kábellel készült, vigyázzunk, hogy az egyik huzalt se kössük a földvezetékbe.
A hálózatra való bekötésnél vegyük figyelembe a huzalok színét:
$$ \text { BARNA } = \text { L fázis } $$
KÉK = N nullafázis
Amennyiben a terméken nincs csatlakozó, szereljünk rá egy, a feltüntetett műszaki adatoknak megfelelő szabályos villásdugót.
Amennyiben a terméken van csatlakozó, akkor az elszívót úgy kell felszerelni, hogy a csatlakozó elérhető helyen legyen. Ha a készüléket közvetlenül kötjük a hálózatra, akkor iktassunk be a készülék és a hálózat közé egy legalább 3 mm-es, az áramerősségnek és az érvényes normáknak megfelelő kapcsolót.
- Gáz főzőlapok esetén az edénytartó főzőfelület és a konyhai elszívó legalja között a minimális távolságnak legalább 65 cm-nek kell lennie, míg elektromos vagy indukciós főzőlapok esetén legalább 45 cm-nek.
Ha két vagy több elvezető csövet kell összeszerelnünk, akkor az alsó csövet illesszük a felső belsejébe.
Az elszívó csövét ne vezessük olyan kéménybe, amelyben meleg levegő áramlik, vagy amely nem villannyal működő berendezés égéstermékét vezeti el. - Amennyiben a készüléket konyhai szagelszívóként szereli fel, gondoskodjon kéménynyílásról.
- Ajánlatos 150 mm átmérőjű levegőelvezető csövet használni. Az átmérőcsökkentés csökkenti a termék teljesítményét, és növeli a zajosságát.
- Mielőtt belekezdene a felszerelésbe, a készülék könnyebb kezelhetősége érdekében szedje ki a zsírszűrőt B (6. ábra)!
A felszerelési műveletek előtt a készülék típusától függően végezze el a következőket:
1. MODELL
A 4. ábra szerint húzza ki a 3 A panelt!
A 6. ábra szerint forgassa el a B fogantyút!
2. MODELL
Az 5. ábra szerint nyissa ki a C panelt!
A 6. ábra szerint forgassa el a B fogantyút!
Amennyiben a készülék elszívókupolával rendelkezik, a 9. ábra szerint távolítsa el a 4 B csavart!
• FALRA TÖRTÉNŐ RÖGZÍTÉS

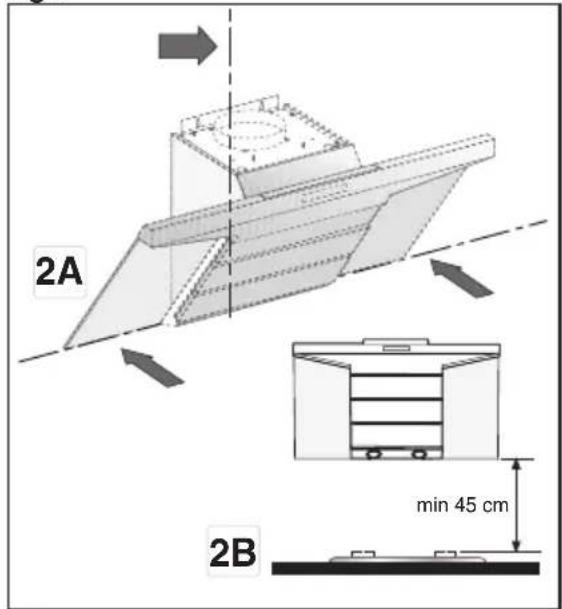

Jelölje meg a falon az elszívó alsó oldalát 2A. ábra (figyelembe véve a főzőszinttől való minimális távolságot 2B. ábra)!
- Helyezze a rögzítőlemezt a falra, figyelve arra, hogy a vonal egybeessen az előző szakaszban meghúzott vonallal!

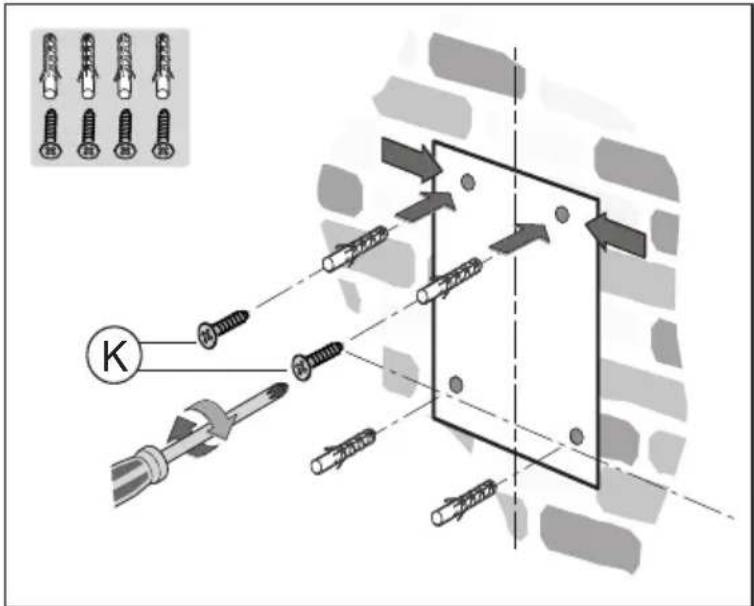

- Jelölje be és fúrja ki a rögzítési pontokat (3. ábra)!
- Enyhén becsavarva rögzítse a tiplikbe a 2 K csavart (3. ábra)!
- Helyezze a készüléket vízszintesen a falra, és csavarja be a K csavarokat (7. ábra)!
- Amennyiben a kürtőt a helyére illesztette, rögzítse a 2 C csavarral (8. ábra)!
- A szerelésekhez használjon a fal típusának megfelelő csavarokat és tipliket (pl. vasbetonhoz, gipszkartonhoz)!
- Amennyiben a termék tartalmazza a csavarokat és tipliket, győződjön meg róla, hogy azok a kürtő rögzítésére szolgáló fal típusának megfelelnek!
- ÜZEMBE HELYEZÉS KÉMÉNYDÍSZBURKOLATTAL NEM RENDELKEZÓ MODELLEK ESETÉN
ELSZÍVÓ MÓD
- A 9A. ábra szerint távolítsa el a 4 B csavart!
- A 9B. ábra szerint távolítsa el mind a levegőkimeneti lyuk fölötti E rácsot, mind az M kupolát!
- Csatlakoztassa a kürtöt a flexibilis csőhöz (nincs mellékelve), melyet a rendelkezésre álló levegőelvezetési kimenetbe kell bekötni (9C. ábra)!
- A 4, korábban a 9A. ábra szerint kicsavart csavarral rögzítse fel újból a kupolát!
- OPCIONÁLIS
A kürtömodellhez diszburkolatot is lehet rendelni a viszonteladónál.
Felszerelés előtt a díszburkolatból a 10A-B. ábra szerint ki kell csavarozni a 4 B csavart, és el kell távolítani róla az M kupolát!
Ezenkívül rendelkezésre áll egy, a kürtő zajszintjét csökkentő hangszigetelő egység (melyet mint OPCIONÁLIS tartozékot kell megrendelni). Ezt a hangszigetelő réteget a díszburkolat hátuljára kell fölerősíteni. Fölerősítéséhez kövesse a csomaghoz mellékelt utasításokat!
- ÜZEMBE HELYEZÉS KÉMÉNYDÍSZBURKOLATTAL ELLÁTOTT MODELLEK ESETÉN
A díszburkolat csatlakozása környékén alakítson ki elektromos csatlakozási lehetőséget!
Állítsa be a felső csatlakozáshoz való kémény tartókengyel szélességét (11C. ábra)! Ezek után rögzítse az A csavarokkal a plafonhoz úgy, hogy egy tengelyen legyen a kürtővel (11C. ábra), és betartsa a 11B. ábra szerint a plafontól tartandó szükséges távolságot! L flexibilis cső segítségével csatlakoztassa a C karimát a levegőkimenethez (11D. ábra)!
Csavarja be a kémény felső részét az alsóba! A mellékelt B csavarokkal rögzítse a kémény alsó részét a kürtőhöz (11E. ábra)!
Csavarja le a kémény felső részét a kengyelig, és rögzítse az F csavarokkal (11C. ábra)!
- SZÚRÓ MÓD
Figyelem!
A szénszűrőket kiegészítőként meg kell rendelni a viszonteladónál.
A kürtő ELSZÍVÓ módról SZÚRŐ módra való átállításához a rendelkezésre álló készüléktípustól függően két csomag választható, egy szűrőkazettás (10. ábra) és egy kör alakú szűrős (15. ábra).
- Amennyiben a csomag tartalmaz egy, a 14. ábrán jelzett kengyelt, a mellékelt 6 csavar segítségével rögzíteni kell a kürtőhöz.
Az aktív szénszűrők kicseréléséhez a 10. ábra szerint ki kell húzni a B kart. - Amennyiben a csomag nem tartalmaz kengyelt, az azt jelenti, hogy az aktív szénszűrő kör alakú (15. ábra).
Helyezze be a szűrőket a kürtő belsejében található elszívóegységbe úgy, hogy miután helyükre tolta, 90 fokkal elforgatja őket kattanásig (15. ábra)!
HASZNÁLAT ÉS KARBANTARTÁS
- Mielőtt bármilyen étel főzésébe belekezdene, tanácsos bekapcsolni a készüléket. A szennyezett levegő teljes kiszellőztetése érdekében a főzés végét követően ajánlatos még 15 percig bekapcsolva hagyni az elszívót.
Az elszívó tökéletes működtetése megfelelő és folyamatos karbantartást igényel. Különös figyelmet kell fordítani a zsír- és az aktív szénszűrőre.
- A zsírszűrő megköti a levegőben lévő zsírszemcséket, melyek a használattól függően idővel eltömítik a készüléket.
A rácsra felfekvő akrilszűrőt akkor kell cserélni, ha a rácson keresztül látható írás színt vált, és a tinta szétterjed. Az új szűrőt úgy kell behelyezni, hogy a feliratot az elszívón kívülról, a rácson keresztül látni lehessen.
Amennyiben az akrilszürökön nincs felirat, vagy fémszüröt, illetve alumíniumpanelt használ, a tüzveszély elkerülése érdekében legalább kéthavonta tisztítsa meg a szüröket az alábbiak szerint:
- Vegye ki a szűrőt az elszívóból, és folyékony, semleges mosószeres vízzel mossa le a szennyeződést!
- Öblítse le alaposan langyos vízzel, majd hagyja megszáradni!
A fémszűrők és/vagy alumíniumpanelek mosogatógépben is elmoshatók. Az alumíniumszűrők, illetve -panelek színe többszöri mosás után megváltozhat.
Ez nem jogosít fel a termék esetleges visszacserélésére.
A szűrőcserére és -tisztításra vonatkozó utasítások be nem tartása akár a zsírszűrő kigyulladását is eredményezheti.
- Az aktív szénszűrő arra szolgál, hogy a környezetbe visszaforgatott levegőt megtisztítsa. A szűrők nem moshatók és nem regenerálhatók, és legalább négyhavonta ki kell cserélni őket. Az aktív szén telítődése a készülék használatának gyakoriságától, az ételek
fajtájától és a zsírszűrő tisztításának gyakoriságától függ.
- Rendszeresen távolítsa el a ventilátorra és a készülékre rakódott szennyeződést! Ehhez használjon denaturált szeszbe vagy folyékony, semleges mosószerbe mártott, nem dörzshatású törlőt!
- A világítóberendezést főzés közbeni használatra tervezték, és nem a konyha általános, huzamos idejű megvilágítására. A huzamos idejű használat lényegesen lecsökkenti az égők átlag élettartamát.
Figyelem!
Amennyiben a modell rendelkezik oldalsó panelekkel (A), az alaposabb tisztítás érdekében azok a 12. ábrán jelzett irányba húzva eltávolíthatóak.
• A halogénizzók cseréje (13.ábra).
A B halogénizzók cseréjéhez a megfelelő réseken keresztül megemelve vegye le a C üvegburát. Cserélje ki az izzókat azonos típusúakra!
Figyelem! Ne fogja meg a lámpát csupasz kézzel!
VEZÉRLÉS: (17.ábra)
A billentyű = Be- illetve kikapcsolja a világítást.
B billentyű = Be- illetve kikapcsolja a páraelszívót. A készülék az 1. sebességnél kapcsol be. Ha az elszívó be van kapcsolva, a kikapcsoláshoz 2 másodpercig tartsa lenyomva a billentyűt. Ha az elszívó az első sebességre van állítva, nem szükséges a kikapcsoláshoz lenyomva tartani a billentyűt. Csökkenti a motor sebességét.
C kijelző = a motor kiválasztott sebességét valamint az időrelé bekapcsolását jelzi.
D billentyű= bekapcsolja az elszívót. Növeli a motor sebességét. Ha a billentyűt a 3. sebességben nyomja meg, 10 percre bekapcl az intenzív funkció, ezután a készülék visszatér a funkció kiválasztását megelőző üzemi sebességbe. A funkció működése alatt a display villog.
E billentyű= A Timer, az aktiválás pillanatában, időzíti a funkciókat 15 percre, miután a funkciók kikapcsoltak. A Timer kikapcsolható az E billentyű megnyomásával. Amikor a Timer funkció aktív, a kijelzőn a tizedespontnak villognia kell. Ha az intenzív sebesség működésben van, a Timert nem lehet aktiválni.
Az E billentyű 2 másodpercig tartó megnyomásával, ha a készülék ki van kapcsolva, aktiválódik a „clean air” funkció. Ezzel bekapcsolódik a motor minden órában 10 percre első sebességre. Működés közben a kijelzőnek a perifériás részek forgó mozgását kell mutatnia. Ennek az időnek az elteltével a motor kikapcsol és a kijelzőn meg kell jelennie a nem villogó „C” betűnek egészen addig, amíg újabb 50 perc múlva a motor további 10 percre újraindul stb.
- A zsírszűrők/aktív szénszűrők telítődése:
- Amennyiben a C kijelzőn az aktuális sebességfokozat és az F betű villog felváltva (pl. 1 és F), a zsírszűrőket meg kell mosni.
- Amennyiben a C kijelzőn az aktuális sebességfokozat és az A betű villog felváltva (pl. 1 és A), a szénszűrőket ki kell cserélni.
Miután visszahelyezte a tiszta szűrőt, az elektromos memória nullázásához nagyjából öt másodpercre tartsa
lenyomva az A gombot, míg a C kijelzón az F, vagy A jelzés villogása abba nem marad!
VEZÉRLÉS: (16.ábra) Fényvezérlés
A = VILÁGÍTÁS
B = OFF
C = ELSÖ SEBESSÉG
D = MÁSODIK SEBESSÉG
E = HARMADIK SEBESSÉG
F = LEÁLLÍTÁS AUTOMATIKUS KÉSLELTETÉSE 15 perccel (*)
- Amennyiben az Önök készüléke rendelkezik INTENZÍV sebesség funkcióval, tartsák körülbelül 2 másodpercig nyomva az E gombot. Ekkor 10 percre működésbe lép ez a funkció, majd visszaáll az eredetileg beállított sebességre. Amikor a funkció működik a LED villog. Amennyiben 10 percnél előbb meg óhajtja szakítani, nyomja meg ismételten az E gombot.
Ha 2 másodpercig nyomva tartja (kikapcsolt szagelszívó mellett) az F gombot, működésbe lép a “clean air” funkció. Ez a funkció óránként 10 percre bekapcsolja a motort egyes sebességen. Amint működésbe hozta a funkciót, 10 percre beindul a motor egyes sebességen. Ez alatt az idő alatt az F és a C gomb együtt villog. 10 perc elteltével a motor kikapcsolódik, és az F gomb ledje folyamatos fénnyel ég. 50 perccel később a motor ismételten be fog indulni az egyes sebességen és az F és C ledek ismételten villogni fognak 10 percig, stb. Amennyiben bármelyik gombot megnyomja (a világítás kivételével) a szagelszívó ismét visszatér normális működéséhez (pl. ha megnyomja a D gombot, kiiktatja a “clean air” funkciót és a motor nyomban kettes sebességen kezd működni; amennyiben megnyomja a B gombot kiiktatja ezt a funkciót)
(*) A “Leállítás automatikus késleltetése” megakadályozza az elszívó kikapcsolását és a búra a funkció bekapcsolásakor folyamatban levő üzemsebességen fog működni még 15 percet.
- A zsírszűrők/aktív szénszűrők telítődése:
- Amennyiben az A gomb két másodpercenként villog, a zsírszűrőket le kell mosni.
- Amennyiben az A gomb fél másodpercenként villog, a szénszűrőket le kell cserélni.
Miután visszahelyezte a tiszta szűrőt, az elektromos memória nullázásához nagyjából öt másodpercre tartsa lenyomva az A gombot, míg az villogni nem kezd!
