CON 301 - Fűtés HYUNDAI - Ingyenes használati útmutató
Találja meg az eszköz kézikönyvét ingyenesen CON 301 HYUNDAI PDF formátumban.
| Típus | Meleglevegős konvektor fűtőtest |
| Márka | Hyundai |
| Modell | CON 301 (HYUCON301) |
| Kategória | Fűtés |
| Szín | Fehér / Fekete |
| Tápellátás | 230 V ~ 50 Hz |
| Teljesítményfelvétel | 2000 W max |
| Hőfokozatok | 3 fokozat: 750 W, 1250 W, 2000 W |
| Ventilátor | Igen, fűtéssel vagy anélkül is működtethető |
| Időzítő | 24 órás időzítő 96 szegmenssel (egyenként 15 perc) |
| Termosztát | Állítható, fagyvédő pozícióval |
| Zajszint | ≤ 45 dB(A) re 1 pW |
| Méretek (Sz x M x Mé) | 59 x 42 x 20 cm |
| Tömeg | 3.21 kg |
| Telepítés | Szabadon álló, mellékelt lábakkal (összeszerelést igényel) |
| Biztonsági jellemzők | Hőkioldó (túlmelegedés elleni védelem), ne takarja le |
| Tisztítás | Húzza ki a csatlakozót és hagyja kihűlni; törölje le nedves ruhával; ne használjon tisztítószereket |
| Ártalmatlanítás | Ne dobja a háztartási hulladékba; újrahasznosítsa a WEEE rendszeren keresztül |
| Garancia | Érvénytelen, ha a biztonsági utasításokat nem tartják be |
Gyakran ismételt kérdések - CON 301 HYUNDAI
Felhasználói kérdések a következőről CON 301 HYUNDAI
0 kérdés erről a készülékről. Válaszolj azokra, amiket ismersz, vagy tedd fel a sajátod.
Tegyél fel egy új kérdést erről a készülékről
Töltse le az útmutatót a következőhöz Fűtés PDF formátumban ingyenesen! Találja meg kézikönyvét CON 301 - HYUNDAI és vegye vissza elektronikus eszközét a kezébe. Ezen az oldalon közzé van téve az eszköze használatához szükséges összes dokumentum. CON 301 márka HYUNDAI.
HASZNÁLATI ÚTMUTATÓ CON 301 HYUNDAI
Tisztelt ügyfelünk! Köszönjük, hogy termékünket választotta. A készülék használata előtt figyelmesen olvassa el a használati útmutatót, és lehetőség szerint a jótállási jeggyel, pénztári bizonylattal, csomagolással és a csomagolás belső részeivel együtt gondosan őrizze meg.
ÁLTALÁNOS BIZTONSÁGI SZABÁLYOK
– Első üzembe helyezés előtt figyelmesen olvassa el a kezelési útmutatót, tekintse meg az ábrákat és az útmutatót a későbbi felhasználás céljaira gondosan őrizze meg! Az útmutató utasításait tekintse a készülék tartozékaként és juttassa el azt a készülék bármilyen további felhasználójának!
– Ellenőrizze, hogy a típustáblán levő feszültségérték megegyezik—e az Ön elektromos dugaszolóaljzatában levő feszültséggel! A csatlakozóvezeték villásdugóját csak a szabvány szerint helyesen bekötött és földelt dugaszolóaljzatba szabad becsatlakoztatni!
- Ezt a terméket 8 éves és annál idősebb korú gyemekek, továbbá csökkent fizikai és mentális képességű, vagy nem elegendő tapasztalattal és ismeretekkel rendelkező személyek is használhatják, amennyiben felügyelet alatt állnak, vagy a készülék biztonságos használatára vonatkozóan megfelelő módon kioktatták őket és megértik az esetleges veszélyhelyzetek értelmezését! A gyermekek nem játszhatnak a készülékkel! A felhasználó által történő tisztítást és karbantartást gyermekek nem végezhetik el, ha nincsenek legalább 8 évesek és azt is csak felügyelet mellett! 8 évnél fiatalabb gyermekek csak a készülék és csatlakozó vezetékének hatósugarán kívül tartózkodhatnak!
- A tartozékok, vagy más részek cseréje előtt, összeszerelés, vagy szétszrelés előtt, tisztítás, vagy karbantartás előtt, valamint a munka befejezése után kapcsolja ki a készüléket és húzza ki a tápkábelt az elektromos hálózatból!
- Kiegészítő védelemként javasoljuk a fürdőszoba elektromos hálózatába áramvédőt (RCD) beépíteni, ami 30 mA értékű kioldóárammal működik! Szaktanácsért forduljon revíziós, illetve elektromos szakemberhez!
- Soha ne használja a készüléket, ha sérült a tápkábel, vagy a csatlakozó, ha nem működik megfelelően, vagy ha földre esett és megsérült! Ilyen esetben vigye a készüléket szakszervizbe és ellenőriztesse, biztonságos-e!
- Ha a készülék csatlakozóvezetéke megsérül, akkor azt a gyártó cég, annak szervíz szakembere, vagy hasonló minősítéssel rendelkező más személy cserélje ki, hogy ezzel elkerülhesse a veszélyes helyzet kialakulását!
- FIGYELMEZTETÉS: A túlmelegedés elkerülése érdeklében ne takarja le a készüléket és a szellőző nyílásokat! Ezzel elkerülheti a tűzveszélyt!
- 3 évnél fiatalabb gyerekeknek ne engedje a készüléket megérinteni, ha nincsenek felügyelet alatt!
- 3–8 év közötti gyerekek csak akkor kapcsolhatják be/ki a készüléket, ha az a működési helyzetbe be lett telepítve, ha felügyelet alatt vannak, vagy kaptak felvilágosítást a készülék használatáról és megértik az esetleges veszélyeket! 3 – 8 év közötti gyerekek nem dughatják be a tápkábel dugóját, nem szabályozhatják és tisztíthatják a készüléket, illetve nem végezhetnek karbantartást!
- FIGYELMEZTETÉS – A készülék egyes részei nagyon melegek lehetnek, égési sérülést okozhatnak! Figyeljen oda a gyerekekre és mozgáskorlátozott emberekre!
- Figyelem: Ne használja a készüléket olyan programmal, időkapcsolóval, vagy bármely olyan alkatrésszel összekapcsoltan, amelyek a készüléket automatikusan bekapcsolhatják, mivel a készülék letakart, vagy helytelen elhelyezésekor tűzveszély keletkezhet!
– Tilos lakások fürdőszobáiban a 0, 1 és a 2 zónákban használni! Tilos használni fürdőkád, zuhany, vagy medence közelében is!
– A készüléket ne helyezze elektromos konnektrok alá. Biztonsági okokból hagyjon a készülék és bármilyen akadály (bútor, falak, stb.) között legalább 1 m minimális távolságot!
- A készüléket nem szabad vízbe, vagy más folyadékba meríteni (részben sem)! Ha beleesik a vízbe, ne vegye ki a készüléket! Először húzza ki a tápkábelt az elektromos hálózatból, majd csak utána vegye ki a készüléket! Ezekben az esetekben vigye a készüléket márkaszervízbe, annak biztonsága és műköésének ellenőrzése érdekében!
- A termék otthoni és hasonló (üzletekben, irodákban és más hasonló munkahelyeken, szállodákban, motelekben és más hasonló helyiségekben, „bed and breakfast“ típusú szállodákban) használatra szánt! Nem kereskedelmi használatra!
- A készülék használatakor ügyeljen arra, nehogy sérülés történjen (pl. égésisebek).
– Gondoskodjon róla, hogy a höforrás 1 méteres környezetében ne legyenek gyúlékony, sem egyéb tárgyak.
– A tápkábelt tartsa távol a konvektortól (ne vezesse a fűtőtest közelében).
– Ne érjen a készülékhez vizes kézzel!
– A készüléket nem szabad külső térben alkalmazni!
- A tápkábel villásdugóját soha ne dugja a csatlakozóaljzatba, illetve soha ne húzza onnan ki nedves kézzel, vagy a kábelénél fogva!
- A készüléket nem szabad nedves, vizes helyeken, valamint tüzveszélyes és robbanás veszélyes helyeken (kémia szerek, üzemanyagok, olajok, gázok, festékek, stb. tárolási helyek) használni!
- A készüléket csak munkahelyzetben szabad használni olyan helyeken, ahol nem fenyeget annak felborulása, és elegendő távolságban van más tárgyaktól (mint amilyenek pl. függöny, drapéria, stb.), hőforrásoktól (pl. kandalló, kályha, tűzhely, főzőlap, forrólevegős sütő, grill) és nedves felületektől (pl. mosogatótál, mosdó)!
– Ügyeljen arra, hogy a készülékbe ne kerüljenek szennyeződések (pl. por– és hajcsomók, stb.)!
– A bekapcsolt készüléket ne tegye puha felületre (pl. ágyra, törülközöre, ágyhuzatra, szönyegre)!
- A készüléket hőbiztosítékkal van felszerelve, amely megszakítja az áramellátást veszélyes túlmelegedés esetén. Túlmelegedéskor kapcsolja ki a készüléket, a csatlakozókábelt húzza ki az elektromos hálózatból, távolítsa el a levegő áramlását gátló esetleges akadályokat és 10 percig hagyja hűlni a készülék! Abban az esetben, ha a hőbiztosíték nem a csökkent légáramlás miatt lépett működésbe, hanem más okból, a készülék javítását szakszervizben kell elvégeztetni!
- A készülék használatakor ügyeljen arra, nehogy sérülés történjen (pl. égési sérülés)! Ne helyezzen át forró készüléket, várjon amíg ki nem hül!
– Mindig kizárólag ehhez a típushoz készülő eredeti alkatrészeket használjon!
- Soha ne helyezze a vezetéket forró felületre, ne hagyja az asztal, vagy a munkalap szélén át lelógni! A csatlakozóvezetékbe történő beakadáskor, vagy a csatlakozó vezeték pl. gyermekek által történő meghúzásakor a készülék felborulhat, vagy leeshet és azt követően komoly sérülés történhet!
– Rendszeresen ellenőrizze a fogyasztó tápkábelét!
- Ne csavarja rá a csatlakozó vezetéket a készülékre, meghosszabbíthatja ezzel a csatlakozó vezeték élettartamát!
- Ha szükséges hosszabbítót használni fontos, hogy az ne legyen sérült és megfeleljen az érvényes szabványoknak!
- A készüléket csak arra célra használja amire szánva van és ahogy a használati útmutatóban le van írva! A készüléket soha se használja más célra!
– FIGYELEM: olyan készülék használata esetén, amely nem egyezik meg a használati utasítással, sérülés veszély léphet elő.
- A csomagoláson, illetve a készüléken található esetleges idegen nyelvű szövegek és képek magyarázata és fordítása a nyelv mutációjának végén található.
- A gyártócég nem felelős a készülék és tartozékai helytelen használatából eredő károkért (pl. elektromos áram által okozott sérülések, tűzkárok) és a fenti biztonságtechnikai figyelmeztetések figyelmen kívül hagyásából eredő készülékre vonatkozó jótállási felelősségért!

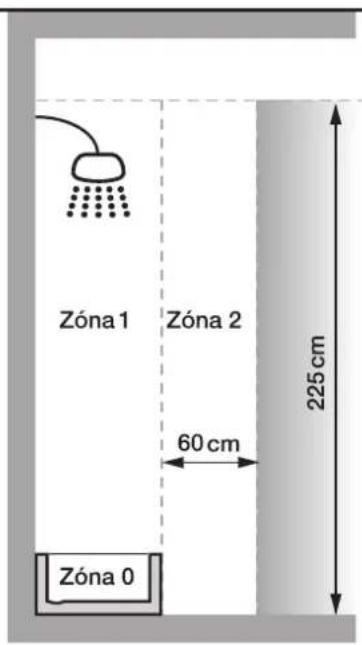

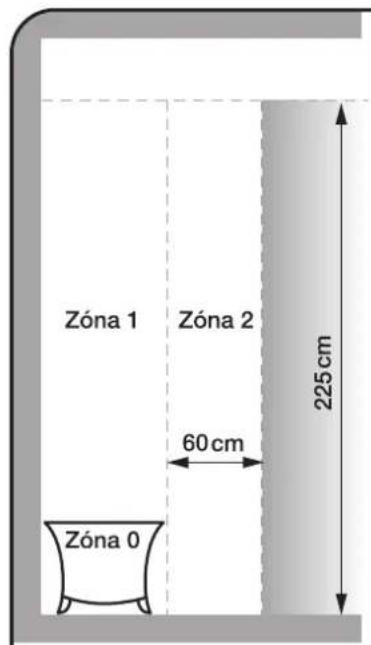

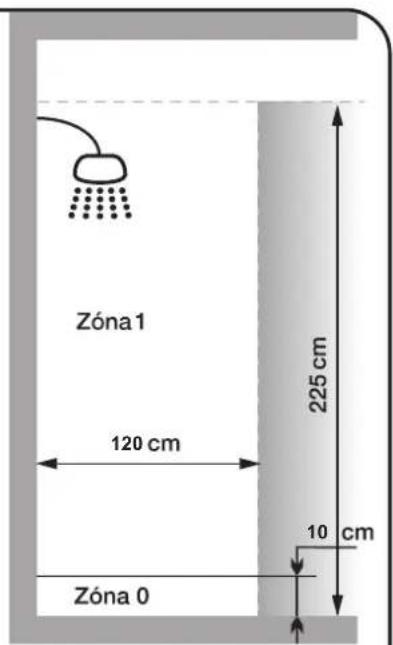

- Zóna = Belső tér egy fürdőkád vagy zuhanyzó egység

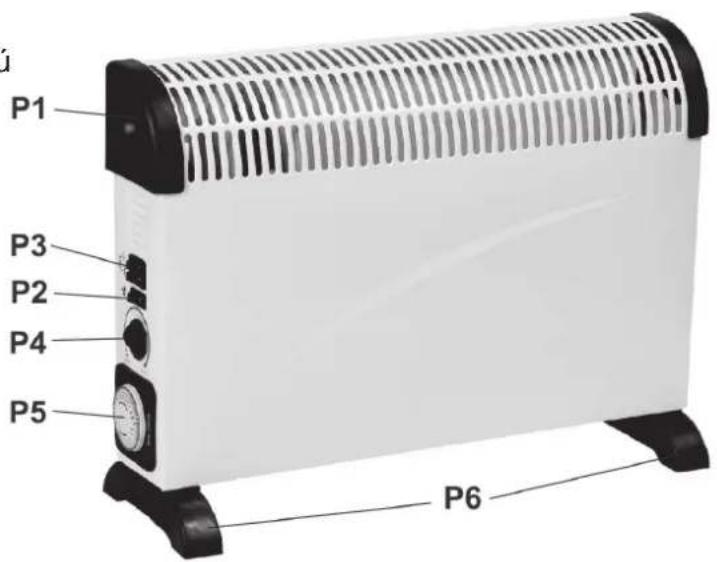

A KÉSZÜLÉK RÉSZEI
P1. Hordozáshoz használatos fogantyú
P2. A ventilátor kapcsolója
P3. Teljesítménykapcsolók
P4. Termosztát
P5. Időzítő
P6. Lábak
HASZNÁLATI UTASÍTÁS
A konvektor összeállítása
Használat előtt a konvektorra szerelje fel a lábakat (tartozék).
A lábakat rögzítse a készülék alaptestéhez a dobozban található 4 csavar segítségével.
Kezelés
1) A fenti biztonsági utasítások figyelembe vételével válasszon a konvektor számára egy megfelelő helyet.
2) A villásdugót csatlakoztassa megfelelő hálózati csatlakozó aljzatba.
3) A termosztátot fordítsa el az óramutató járásával egyező irányban.
4) Kapcsolja be a fütőszálakat az oldalsó panelen található teljesítménykapcsolók segítségével. Maximális teljesítményt eléréséhez mindkét fütőszálat kapcsolja be.
A TELJESÍTMÉNYKAPCSOLÓK BEÁLLÍTÁSA:
mindkettö kikapcsolva kikapcsolva
az egyik bekapcsolva 750 W
a másik bekapcsolva 1250 W
mindkettő egyszerre bekapcsolva 2000 W
0 W
750 W
1250 W
2000 W
5) Amint a szoba hömérséklete eléri a kívánt értéket, a termosztátot állítsa egy kicsit alacsonyabbra (az óramutató járásával ellenkező irányban), amíg kattanást hall. Ezt követően a konvektor biztosítja az elért szobahőmérséklet fenntartását a fűtőszálak automatikus be-, ill. kikapcsolásával.
6) A termosztátot minimumra állítva (az óramutató járásával ellenkező irányban ütközésig történő elforgatással) a készüléket fagyvédelmi üzemmódba állítja. Ebben a helyzetben (a terem nagyságától függően) a konvektor fagypont feletti hőmérsékletet biztosít.
A VENTILÁTOR ÜZEMELTETÉSE
A ventilátort a ventilátor ikonnal jelölt kapcsoló segítségével kapcsolhatja be. A ventilátor csak abban az esetben fog működni, ha be van kapcsolva a termosztát. Annak érdekében, hogy a készülék meleg levegőt fújjon, csak bekapcsolt fütőszálakkal használja a ventillátort.
Magasabb szobahömérséklet esetén kikapcsolt fütőszálakkal is használható, így a készülék hideg (a környezettel azonos hömérsékletű) levegőt fúj.

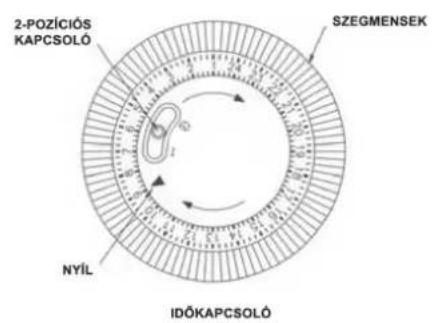

IDŐZÍTŐ MŰKÖDÉSE
A konvektor 24 órás időzítővel van felszerelve, amelynek 96 darab szegmens van a perifériáján, melyek 15 perces intervallumnak felelnek meg. Ennek az időzítőnek a használatával előre beállítható az idő és az intervallum, amely alatt a konvektor bármikor 24 órán belül működni fog. Az időzítő közepén 2 állású kapcsoló látható. A pozícióban “①az időzítő be- és kikapcsolja a fűtőelemeket a szegmensek beállítása szerint (lásd lejebb az időzítő beállítását). Az „l”jelzésű pozíció az időzítő kikapcsolását jelenti. Az időzítő folyamatosan fut és a konvektor működik tovább az időzítőtől függetlenül. Ez lehetővé teszi a konvektor folyamatos működését ha szükséges.
IDŐZÍTŐ BEÁLLÍTÁSA
Ellenőrizze, hogy az óra szimbóumnál az időzítő kapcsolója középső pozícióba van-e beállítva. Forgassa az időzítő külső kerekét az óramutató járásával megegyező irányba, amíg a nyíl nem igazodik az aktuális időhöz, azaz ha az idő az időzítön 08:00-ra van beállítva, forgassa az időzítő külső kerekét addig, amíg a nyíl a 20-as számra nem mutat. A külső kerék körül lévő szegmensek átkapcsolásával állítsa be azokat az intervallumokat, amelyekben szeretné, hogy a konvektor működjön. A konvektor a beállítás után a beállított intervallumokban fog működni minden nap.
Figyelmeztetés: Ha szeretné, hogy a konvektor működjön, csatlakoztassa azt a hálózathoz, kapcsolja be a vezérlőt és állítsa be a termosztátot.
Ha szeretné, hogy a konvektor folyamatosan működjön, kapcsolja az időzítő kapcsolóját „I“ pozícióba. Ha szeretné visszakapcsolni az időzítő szerinti működést, kapcsolja az időzítő kapcsolóját középső pozícióba (óraszimbólum).
Figyelmeztetés: Ha a konvektort időzítő módban használja legyen nagyon óvatos, mert a konvektor bekapcsolódhat akkor is, ha nincs felügyelet alatt.
TISZTÍTÁS ÉS KARBANTARTÁS
A konvektor tisztítása
- Tisztítás előtt a tápkábelt mindig húzza ki az elektromos hálózatból és várja meg, amíg a készülék kihül.
- A készülék külső felületét törölje le nedves ronggyal, majd törölje szárazra. A tisztításhoz ne használjon tisztítószert, sem a felületet karcoló eszközt. A konvektorba nem kerülhet víz.
TECHNIKAI SPECIFIKÁCIÓK
– Napi időzítő – lehetőség automatikus be- és kikapcsolás beállítására távollét esetén
- Ventilátor
– Beállítható termosztát
- 3 beállítható fokozat 750/1250/2000 W
– Szabadon álló; Tápellátás: 230 V \~ 50 Hz
– Teljesítményfelvétel: 2000 W; Zajszint: ≤ 45 dB(A) re 1 pW
– Méretek: 59 x 42 x 20 cm; Súly: 3,2 kg
– Teljesítményfelvétel kikapcsolt állapotban 0,00 W
A technikai specifikációk és modell szerinti esetleges tartozékok változtatásának jogát a gyártó fenntartja!
FIGYELEM: TÜZ VAGY ÁRAMÜTÉS ELKERÜLÉSE ÉRDEKÉBEN NE TEGYE KI A KÉSZÜLÉKET ESÖ VAGY NEDVESSÉG HATÁSÁNAK. HASZNÁLATON KÍVÜL VAGY JAVÍTÁS ELÖTT MINDIG HÚZZA KI A KÉSZÜLÉKET AZ ELEKTROMOS HÁLÓZATBÓL. A KÉSZÜLÉK NEM TARTALMAZ A FELHASZNÁLÓ ÁLTAL JAVÍTHATÓ
ALKATRÉSZEKET. MINDIG FORDULJON SZAKSZERVIZHEZ. A KÉSZÜLÉK VESZÉLYES FESZÜLTSÉG ALATT VAN.
HOUSEHOLD USE ONLY – Kizárólag háztartási használatra alkalmas. DO NOT IMMERSE IN WATER OR OTHER LIQUIDS – Ne merítse vízbe vagy más folyadékba. TO AVOID DANGER OF SUFFOCATION, KEEP THIS PLASTIC BAG AWAY FROM BABIES AND CHILDREN. DO NOT
USE THIS BAG IN CRIBS, BEDS, CARRIAGES OR PLAYPENS. THIS BAG IS NOT A TOY. Fulladásveszély. Tartsa a PE zacskót gyermekektől elzárt helyen. A zacskó nem játékszer. Ne használja ezt a zacskót bölcsőkben, kiságyakban, babakocsikban, vagy gyerek járókákban.
Feleslegessé vált elektromos és elektronikus készülékek hulladékként való eltávolítása (Használható az Európai Unió és egyéb európai országok szelektív hulladékgyűjtési rendszereiben).
Ez a szimbólum a készüléken, vagy annak csomagolásán azt jelzi, hogy a terméket ne kezelje háztartási hulladékként! Kérjük, hogy az elektromos és elektronikai hulladék gyűjtésére kijelölt gyűjtőhelyen adja le! A feleslegessé vált termék helyes kezelésével segít megelőzni a környezet és az emberi egészség károsodását, mely bekövetkezhetne, ha nem követi a hulladékkezelés helyes módját. Az anyagok újrahasznosítása segít a természeti erőforrások megőrzésében. A termék újrahasznosítása érdekében, valamint
további információért forduljon a hozzátartozó hivatalhoz, vagy a lakhelyén lévő hulladékokkal foglalkozó szolgáltatóhoz, illetve ahhoz az üzlethez, ahol a terméket megvásárolta!
FIGYELMEZTETÉS
FIGYELMEZTETÉS: A túlmelegedés elkerülése érdeklében ne takarja le a készüléket és a szellőző nyílásokat!
| Információs feltételek lokális elektromos fütésekhez | |||||
| Modell(ek) azonosítója: HYUCON301 | |||||
| Tétel | Szimbólum | Érték Egy. Tété | Egy. | ||
| Hőteljesítmény | Hőteljesítmény felvétel típusa, csak a lokális elektromosakkumulativ fütések számára | ||||
| Névlegeshőteljesítmény | P_nom | 2,0 | kW | Hő akkumuláció manuális vezérlése beépített termosztáttal | N/A |
| Minimálishőteljesítmény(körülbelüli) | P_min | 1,0 | kW | Hő akkumuláció manuális vezérlése visszajelzéssel –beltéri vagy/és kültéri hőmérsékletről | N/A |
| Maximálisfolyamatoshőteljesítmény | P_max.c | 2,0 | kW | Hő akkumuláció elektronikus vezérlése visszajelzéssel –beltéri vagy/és kültéri hőmérsékletről | N/A |
| Segéd energiafogyasztás Hőteljesítmény ve | tilátorral N/A | ||||
| Névlegeshőteljesítménynél | el_max | 2,005 | kW | Hőteljesítmény típusa / beltéri hőmérséklet szabályozás | |
| Minimálishőteljesítménynél | el_min | 0,995 | kW | Hőteljesítmény egy fokozata, beltéri hőmérsékletszabályozás nélkül | nem |
| Készenléti módban | el_SB | N/A | kW | Kettő, vagy több manuális fokozat, beltéri hőmérsékletszabályozás nélkül | nem |
| HU | Mechanikus termosztáttal beltéri hőmérsékletszabályozásához | igen | |||
| Beltéri hőmérséklet elektronikus szabályozásával nem | |||||
| Beltéri hőmérséklet elektronikus szabályozásával és napiprogrammal | nem | ||||
| Beltéri hőmérséklet elektronikus szabályozásával és hetiprogrammal | nem | ||||
| További szabályozási lehetőségek | |||||
| Beltéri hőmérséklet szabályozása emberek jelenléténekészlelésével | nem | ||||
| Beltéri hőmérséklet szabályozása nyitott ablak észlelésével | nem | ||||
| Távirányítási lehetőséggel nem | |||||
| Adaptívan vezérelt kapcsolással nem | |||||
| Működési idő korlátozásával nem | |||||
| Fekete gömbérzékelővel | nem | ||||
