HASZNÁLATI ÚTMUTATÓ L 3906 Flex
hu Eredeti üzemeltetési útmutató 153
Használt szimbólumok 153
Müszaki adatok 153
Az első pillantásra ..... 154
Az Ön biztonsága érdekében ..... 155
Zaj és vibráció 159
Használati útmutató 159
Karbantartás és ápolás 162
Ártalmatlanítási tudnivalók ..... 162
C€-megfelelöség 163
Garancia 163
Használt szimbólumok
FIGYELMEZTETÉS!
Közvetlenül fenyegető veszélyt jelent. Az itteni megjegyzések figyelmen kívül hagyása halálos vagy súlyos sérüléseket okozhat.
VIGYÁZAT!
Veszélyes helyzetekre hívja fel a figyelmet. Az itteni megjegyzések figyelmen kívül hagyása súlyos sérüléseket vagy anyagi károkat okozhat.
MEGJEGYZÉS
Használati tippeket ad, és fontos tudnivalókra hívja fel a figyelmet.
Szimbólumok a készüléken
Üzemhelyezés előtt olvassa el a kezelési útmutatót!
Hordjon védőszemüveget!
Tudnivalók az elhasznált készülék ártalmatlanításáról (lásd a 162 oldalt)
Műszaki adatok
| Készülék típusa L | 3906 C | |

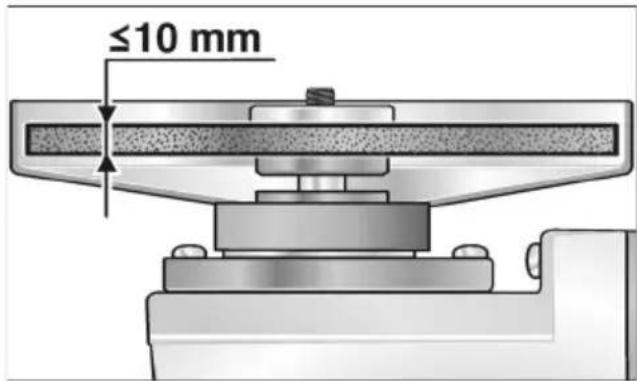

| Köszörűszerszám ∅ max. mm 230 | ||
| Köszörűszerszám vastagsága mm 1 | -10 | |
| Orsóátmérő M14/SW17 | ||
| Fordulatszám ford./ | perc | 6500 |
| Teljesítményfelvétel W 2100 | ||
| Teljesítményleadás | W 1300 | |
| Súly (kábel nélkül) | kg | 5,8 |
| Védelmi osztály | II / ☐ | |

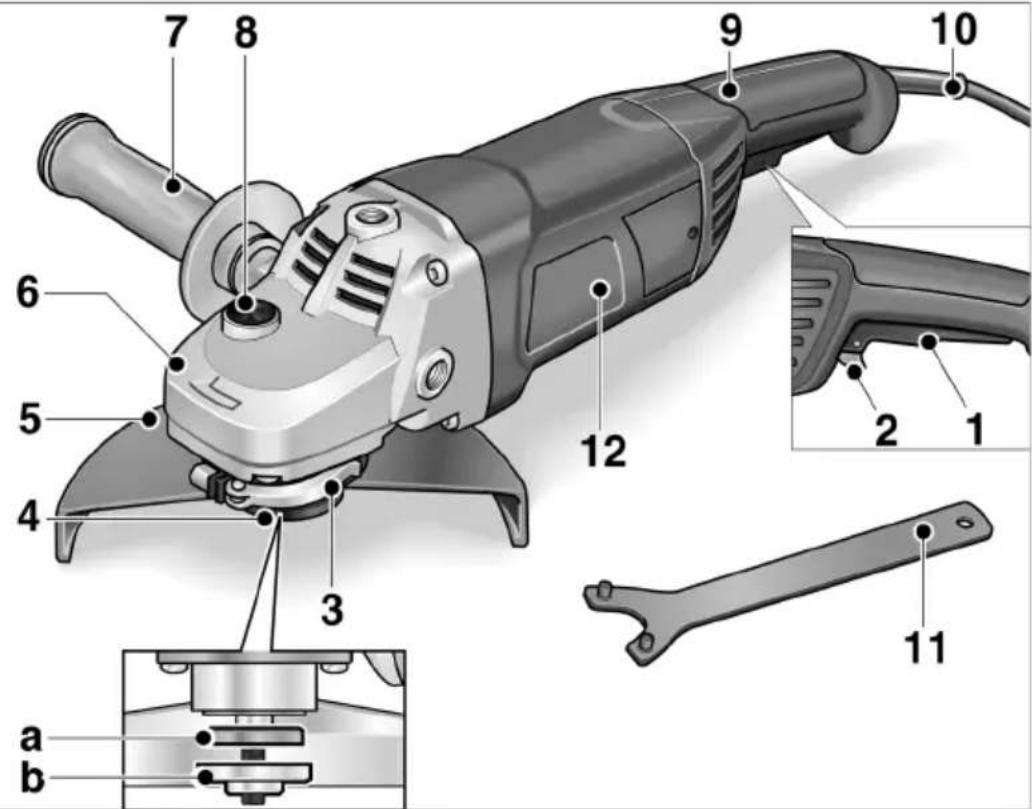

Az első pillantásra
1 K a p c s o l ó
a be- és a kikapcsoláshoz.
2 Bekapcsoló retesz/Beugrasztó gomb
Megakadályozza a készülék véletlen bekapcsolását, és folyamatos üzemben beugrasztja a kapcsolót (1).
3 Gyorsbefogó kar
4 Orsó menetes peremmel
a Szorító perem b Szorító anya
5 Védősapka
6 H a j t á s f e j
levegő-kilépővel és a forgásirány nyilával.
7 Kiegészítő kézi fogantyú
A kézi fogantyú balra, felülre és jobbra is felszerelhető.
8 O r s ó r ö g z í
az orsó rögzítéséhez szerszámcse esetén.
9 K a p c s o l ó s
10 4,0 méteres hálózati kábel hálózati dugasszal
11 Megtartó kulcs
12 Típustábla
Az Ön biztonsága érdekében
FIGYELMEZTETÉS!
Mielőtt használná ezt a sarokköszörűt, olvassa el a következőket:
- ezt a kezelési útmutatót,
- az elektromos szerszámok kezelésére vonatkozó „Általános biztonsági tudnivalók” részt a mellékelt füzetben (iratszám: 315.915),
- a használat helyén a balesetvédelemre vonatkozó szabályokat és előírásokat.
Ez a sarokköszörű a technika mai állásának és az elismert biztonságtechnikai szabályoknak megfelelően készült. Ennek ellenére a használata során a használója vagy más személyek testét és életét fenyegető, illetve a gépet és más anyagi javakat károsító veszélyek léphetnek fel. A sarokköszörűt csak - rendeltetés szerinti célokra,
- kifogástalan állapotban szabad használni.
A biztonságát csökkentő zavarokat azonnal el kell hárítani.
Rendeltetésszerű használat
Ez a sarokköszörű az alábbi célokra készült
-ipari és kézműipari célú használat,
–fémek és kövek köszörülése száraz köszörülésnél olyan nagyoló és vágó tárcsákkal, amelyek 80 m/s kerületi sebességig engedélyezve vannak,
–felületköszörülés fémeken és köveken olyan kúpos köszörűszerszámokkal 110 mm átmérőig, amelyek 50 m/s kerületi sebességig engedélyezve vannak,
—felületköszörülés köszörűlapokkal olyan támasztó tányéron, amely a gép fordulatszámához van kialakítva,
-olyan köszörűszerszámokkal és tartozékokkal ellátott alkalmazásokhoz, amelyek ebben az útmutatóban meg vannak adva, vagy amelyeket a gyártója javasol.
Köveket szálanyaggal megerősített vágótárcsákkal csak megvezető alátétek segítségével szabad vágni.
Nem szabad használni például láncmaró tárcsákat, fűrészlapokat.
A sarokköszöru nem alkalmas polírozásra.
Biztonságra vonatkozó megjegyzések
FIGYELMEZTETÉS!
Olvasson el minden biztonsági útmutatást és utasítást. A biztonsági útmutatások és utasítások betartásánál elkövetett mulasztásoknak elektromos áramütés, tűz és/vagy súlyos sérülések lehetnek a következményei. Minden biztonsági útmutatást és utasítást őrizzen meg a jövőbeli felhasználás céljából.
■ Ezt az elektromos szerszámot csiszolóként, homokpapiros csiszolóként és darabológépként kell alkalmazni.
Figyelembe kell venni a készülékkel együtt kapott valamennyi biztonsági útmutatást, utasítást, ábrát és adatot.
Amennyiben nem veszik figyelembe a következő utasításokat, akkor elektromos áramütés, tűz és/vagy súlyos sérülés történhet.
■ Az elektromos szerszám nem alkalmas drótkefével végzett munkára és polírozásra.
Az olyan alkalmazás, mely nem szerepel az elektromos szerszám rendeltetésében, veszélyeztetést és sérüléseket okozhat.
■ Ne használjon a gyártó által nem speciálisan ehhez az elektromos szerszámhoz előirányzott és ajánlott tartozékokat.
Csak azért, mert a tartozék rögzíthető az Ön elektromos szerszámához, még nem garantált a biztonságos használat.
Az alkalmazott szerszám megengedett fordulatszámának legalább annyinak kell lennie, mint az elektromos szerszámon feltüntetett legmagasabb fordulatszám.
A megengedettnél gyorsabban forgó tartozékok széttörhetnek és szétrepülhetnek.
Az alkalmazott szerszám külső átmérőjének és vastagságának meg kell felelnie az elektromos szerszám méretadatainak.
A rosszul méretezett betétszerszámokat nem lehet elegendő mértékben leárnyékolni vagy kontrollálni.
■ A csiszolótárcsáknak, csiszolótányéroknak vagy más tartozékoknak pontosan illeszkednie kell az Ön elektromos szerszámának csiszolóorsójára.
Az elektromos szerszám csiszolóorsójára nem pontosan illeszkedő betétszerszámok
egyenetlenül forognak, nagyon erőteljesen rezegnek, és a szerszám feletti ellenőrzés elveszítését okozhatják.
Nem szabad sérült betétszerszámokat használni. A betétszerszámokat minden használat előtt ellenőrizni kell letörések és repedések, a csiszolótányért repedések, kopás vagy erős elhasználódás szempontjából. Ha az elektromos szerszám vagy a betétszerszám leesik, ellenőrizni kell, hogy megsérült-e, vagy használjon sérülésmentes szerszámot. Amennyiben Ön tartja ellenőrzése alatt és használja a betétszerszámot, akkor tartózkodjon és tartsa a közelben tartózkodó személyeket a forgó szerszám síkján kívül, és működtesse a készüléket egy percig maximális fordulatszámon.
A sérült betétszerszámok legtöbbször már a tesztidő alatt széttömek.
■ Személyi védőfelszerelést kell viselni. Az alkalmazásnak megfelelően viseljen teljes arcvédőt, szemvédőt vagy védőszemüveget. Amennyiben szükséges, viseljen pormaszkot, hallásvédőt, védőkesztyűt vagy speciális kötényt, mely a kis csiszolási és anyagrészecskéket távol tartja Öntől.
A szemeket védeni kell a különböző alkalmazásoknál keletkező, szálló idegen testektől. A por- és légzésvédő maszknak meg kell szümie az alkalmazásnál keletkező port. Amennyiben a munkavégző hosszú ideig hangos zajnak van kitéve, hallásvesztést szenvedhet.
■ Ügyeljen arra, hogy más személyek a munkaterülethez képest biztonságos távolságban legyenek. Mindenkinek, aki belép a munkaterületre, személyi védőfelszerelést kell viselnie.
A munkadarab vagy a törött betétszerszám letört darabjai szétrepülhetnek, és a közvetlen munkaterületen kívül is sérülést okozhatnak.
A készüléket csak a szigetelt markolatnál fogva tartsa, ha olyan munkát végez, melyeknél a betétszerszám rejtett áramvezetékeket érhet, vagy a saját hálózati kábelt érintheti.
Feszültségvezető vezetékkel történő érintkezés a készülék fém részeit is feszültség alá helyezheti, és elektromos áramütést okozhat.
■ A hálózati kábelt távol kell tartani a forgó betétszerszámoktól.
Amennyiben Ön elveszíti ellenőrzését a készülék felett, a készülék átvághatja, vagy elérheti a hálózati kábelt, és az Ön keze vagy karja a forgó betétszerszámba kerülhet.
■ Soha ne rakja le az elektromos szerszámot, mielőtt a betétszerszám teljesen meg nem állt.
A forgó betétszerszám érintkezésbe kerülhet a tárolófelülettel, ami által Ön elveszítheti a készülék feletti ellenőrzését.
■ Soha ne működtesse az elektromos szerszámot, miközben hordozza.
A készülék megragadhatja az Ön ruháját a forgó betétszerszámmal történő véletlen érintkezés következtében, és a szerszám a testébe fúródhat.
■ Rendszeresen tisztítsa ki elektromos szerszámának szellőzőréseit.
A motoros kompresszor port szív a házba, és a fémpor erőteljese felgyülemlése elektromos veszélyeket okozhat.
■ Ne használja az elektromos készüléket éghető anyagok közelében.
A szikrák meggyújthatják ezeket az anyagokat.
■ Soha ne használjon olyan betétszerszámokat, melyekhez folyékony hütőanyag szükséges.
Víz vagy más folyékony hütőanyagok használata elektromos áramütést okozhat.
Visszarúgás és megfelelő biztonsági útmutatás
Visszarúgás a hirtelen reakció az akadó vagy leblokkolt forgó betétszerszám, mint pl. csiszolókorong, csiszolótányér, drótkefe, stb. következtében. Az elakadás vagy blokkolódás a forgó betétszerszám hirtelen leállítását okozza. Ezáltal a blokkolás helyén kontrollálatlan elektromos szerszám felgyorsul az alkalmazott szerszám forgásirányával szemben.
Ha pl. a csiszolókorong megakad, vagy leblokkolódik a munkadarabban, a munkadarabba merülő csiszolókorong széle beakadhat, és ezáltal kitörhet a csiszolókorong vagy visszarúgást okozhat. A csiszolókorong ekkor a kezelőszemély felé vagy tőle távolodva mozoghat, a korong forgásirányától függően a blokkolódás helyén. Ekkor a csiszolókorongok is eltörhetnek.
A visszarúgás az elektromos szerszám helytelen vagy hibás használatának a következménye. Megfelelő óvintézkedésekkel a következő leírás szerint ez megakadályozható.
■ Tartsa erősen az elektromos szerszámot, és hozza testét és karjait olyan pozícióba, amelyben fel tudja fogni a visszarúgási erőket. Ha van, mindig használja a kiegészítő fogantyút, hogy a felgyorsulásnál a lehető legnagyobb ellenőrzése legyen a visszacsapó erők vagy reakciós nyomatékok felett.
A kezelőszemély megfelelő óvintézkedésekkel uralni tudja a visszarúgási és reakciós erőket.
■ Soha ne közelítse kezét forgó betétszerszámok felé.
A betétszerszám visszarúgáskor az Ön keze fölé kerülhet.
■ Testével kerülje azt a tartományt, melyben az elektromos szerszám visszarúgásnál mozog.
A visszarúgás az elektromos szerszámot a csiszolókorong mozgási irányával ellentétes irányba mozgatja a blokkolódás helyén.
Különösen óvatosan dolgozzon a sarkok, éles peremek stb. közelében. Kerülje el, hogy az alkalmazott szerszámok a munkadarabról visszapattanjanak vagy ott megszoruljanak.
A forgó betétszerszám hajlamos beszorulni sarkoknál, éles peremeknél, vagy ha visszapattan. Ez az ellenőrzés elvesztését vagy visszarúgást okoz.
■ Nem szabad láncos vagy fogazott fürészlapot használni.
Az ilyen betétszerszámok gyakran okoznak visszarúgást vagy az elektromos szerszám feletti ellenőrzés elvesztését.
Különleges biztonsági útmutatások a csiszoláshoz és vágókoronggal végzett munkához:
Kizárólag az Ön elektromos szerszámához megengedett csiszolótestet használjon, és a csiszolótesthez előirányzott védőburkolatot.
A nem az elektromos szerszámhoz elöirányzott csiszolótesteket nem lehet elegendő mértékben leárnyékolni és nem biztonságosak.
A védőburkolatot biztonságosan kell felszerelni az elektromos szerszámra, és úgy kell beállítani, hogy a lehető legnagyobb fokú biztonság legyen elérhető, azaz a csiszolótest lehető legkisebb része nézzen burkolatlanul a kezelőszemély felé. A védőburkolatnak kell megvédenie a kezelőszemélyt a letört daraboktól és a csiszolótesttel való véletlen érintkezéstől.
■ Csiszolótesteket csak az ajánlott alkalmazási lehetőségekhez szabad használni. Például: Soha nem szabad a vágókorong oldalfelületével csiszolni. A vágókorongok a korong élével történő anyageltávolításra valók. Az oldalirányú erőhatás széttörheti a csiszolótesteket.
■ Mindig sérülésmentes, megfelelő méretű és formájú szorítókarimákat kell használni az Ön által választott csiszolókoronghoz.
A megfelelő karimák megtámasztják a csiszolókorongot, és így lecsökkentik a csiszolókorongtörés veszélyét.
A vágókorongokhoz való karimák különbözhetnek a más csiszolókorongokhoz használatos karimáktól.
■ Nem szabad nagyobb elektromos szerszámok elhasznált csiszolókorongjait használni.
A nagyobb elektromos szerszámokhoz való csiszolókorongok nem a kisebb elektromos szerszámok magasabb fordulatszámaira vannak méretezve és széttörhetnek.
Különleges biztonsági útmutatások a vágókoronggal végzett munkához:
■ Kerülni kell a vágótárcsa blokkolódását vagy túl a túl magas rászorító nyomást. Ne végezzen túlzottan mély vágásokat.
A vágótárcsa túlterhelése fokozza annak igénybevételét és meghajlásra vagy megakadásra való hajlamát, és így a visszarúgás vagy a csiszolótest eltörésének lehetőségét.

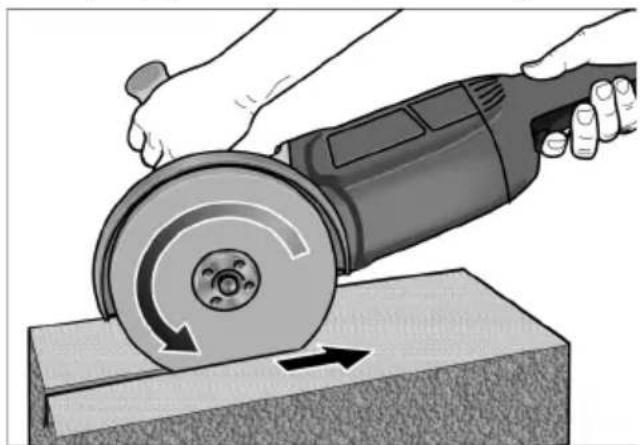

■ Kerülje a forgó vágókorong előtti és mögötti területet.
Amennyiben a vágótárcsát Öntöl távolodva vezeti a munkadarabban, visszarúgás esetén az elektromos szerszám a forgó koronggal közvetlenül Ön felé löködhet.
■ Amennyiben a vágótárcsa megszorul, vagy Ön megszakítja a munkát, kapcsolja ki az elektromos szerszámot, és tartsa nyugodtan, amíg a tárcsa teljesen leáll. Soha nem szabad a még forgó tárcsát kihúzni a vágatból, mert különben visszarúgás történhet. Határozza és szüntesse meg a megszorulás okát.
■ Ne kapcsolja be újra az elektromos szerszámot, amíg az a munkadarabban található. Először hagyja a vágótárcsát elérni teljes fordulatszámát, mielőtt óvatosan folytatja a vágást.
Ellenkező esetben a tárcsa elakadhat, kiugorhat a munkadarabból vagy visszarúgást okozhat.
Különösen elövigyázatosnak kell lenni meglévő falakba vagy más be nem látható területekbe történő „zsebek vágásakor”.
A bemerülő vágótárcsa gáz- vagy vízvezetékekbe, elektromos vezetékekbe vagy más tárgyakba történő vágáskor visszarúgást okozhat.
A lapokat vagy nagy munkadarabokat le kell támasztani a beszorult vágótárcsa által okozott visszarúgás kockázatának csökkentésére.
A nagy munkadarabok saját súlyuk alatt meghajolhatnak. A munkadarabot a tárcsa mindkét oldalán le kell támasztani, még pedig a vágás közelében és a szélénél egyaránt.
Különleges biztonsági útmutatások a homokpapiros csiszoláshoz:
■ Ne használjon túlméretezett csiszolólapokat, hanem kövesse a csiszolólap méretére vonatkozó gyártói adatokat.
A csiszolótányéron túlnyúló csiszolólapok sérüléseket okozhatnak, valamint a csiszolólapok leblokkolását, szétszakadását vagy a visszarúgást okozhatnak.
További biztonsági útmutatások
ANYAGI KÁROK!
A hálózati feszültségnek és a típustáblán (12) megadott feszültségnek meg kell egyeznie.
Az orsóreteszelést (8) csak álló köszörűszerszám esetén szabad megnyomni.
Zaj és vibráció
A zaj- és rezgési értékek az EN 60745 szerint kerültek meghatározásra.
A készülék A értékelésű zajszintjének nagysága tipikusan:
-Hangnyomás szintje: 93 dB(A)
-Hangteljesítményszint: 104
-Bizonytalanság: K
Összesített rezgésérték felületcsiszoláskor (nagyolás):
-Emissziós érték: a -Bizonytalanság: K^h = 5,9m/2s K^2 =
Összesített rezgésérték csiszolólappal való csiszoláskor:
-Emissziós érték: a -Bizonytalanság: K_h = 5,0m^2s ^2 =
VIGYÁZAT!
A megadott mérési értékek új készülékekre vonatkoznak. A zaj- és rezgésértékek megváltoznak a napi használatban.
MEGJEGYZÉS
A jelen utasításokban megadott rezgésszint értéke az EN 60745-ben szabályozott mérési eljárásnak megfelelően került lemérésre, és használható elektromos szerszámokkal történő összehason-lításhoz. Az érték alkalmas a rezgésterhelés előzetes megbecsülésére is.
A megadott rezgésszint-érték az elektromos szerszám legfőbb alkalmazásait reprezentálja.
Ha az elektromos szerszámot azonban más alkalmazásokhoz, eltérő használt szerszámokkal vagy nem elegendő karbantartással használják, a rezgésszint értéke eltérő lehet. Ez jelentösen megnövelheti a rezgésterhelést a munkavégzés teljes időtartama alatt. A rezgésterhelés pontos megbecsüléséhez azokat az időket is figyelembe kell venni, melyekben a készülék lekapcsolódik, vagy ugyan működik, azonban ténylegesen nincs használatban.
Ez jelentösen csökkentheti a rezgésterhelést a munkavégzés teljes időtartama alatt.
Határozzon meg további biztonsági intézkedéseket a kezelő védelmére a rezgések hatása ellen, például: az elektromos és a használt szerszámok karbantartásával, a kezek melegen tartásával, a munkafolyamatok megszervezésével.
VIGYÁZAT!
85 db(A) hangnyomás fölött hallásvédőt kell hordani.
Használati útmutató
FIGYELMEZTETÉS!
A sarokköszörün végzett mindenféle munka elött a hálózati csatlakozóját ki kell húzni.
dB(A) Üzembe helyezés előtt
-
€somagolja ki a sarokköszörüt, és ellenőrizze a szállítmány teljességét és a szállítási károkat.
-

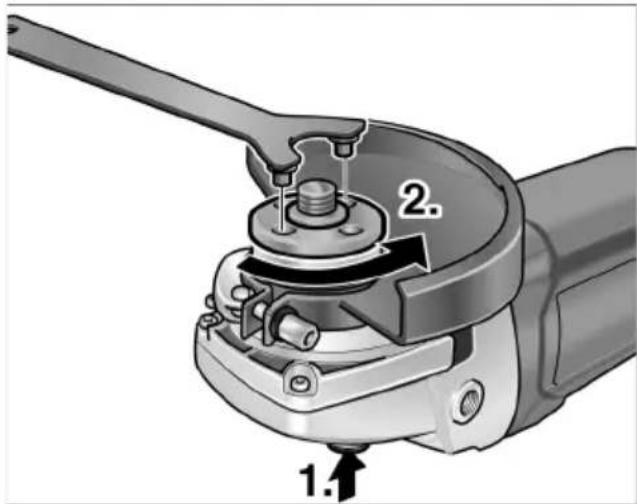

Helyezze fel a védősapkát a beszorító gyűrűvel együtt a szorító perémre úgy, hogy a gyűrűn lévő bütykök a peremen lévő hornyokba illeszkedjenek.
- Forgassa a védőburkolatot a kívánt pozícióba, és húzza rá a befogókart.

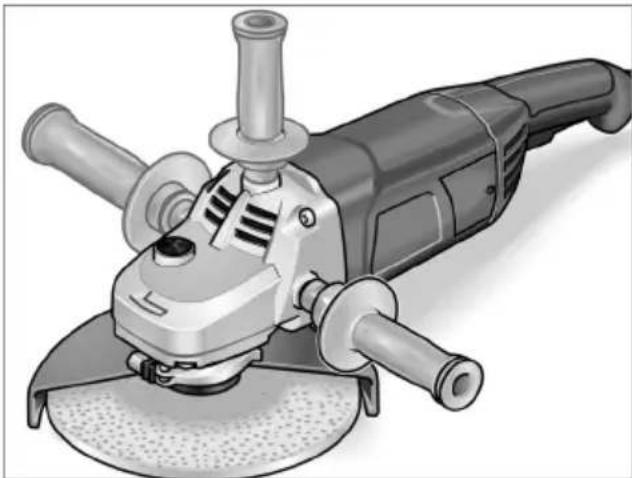

- A kiegészítő kézi fogantyút felszerelni.
Be- és kikapcsolás

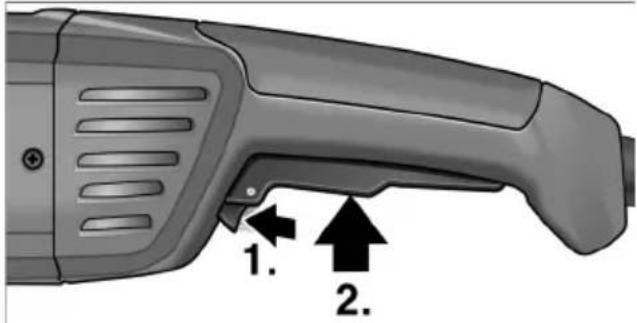

Rövid idejű üzem reteszelés nélkül:
- Nyomja be és tartsa nyomva a bekapcsoló reteszelőgombot.
- A kapcsolót megnyomni.
- A kikapcsoláshoz engedje el a kapcsolót (1).

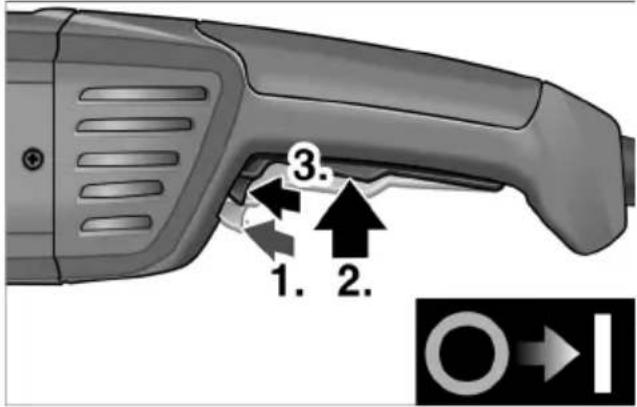

Tartós üzem reteszeléssel:
VIGYÁZAT!
Áramkimaradás után a bekapcsolt készülék újraindul.
- Nyomja be és tartsa nyomva a bekapcsoló reteszelőgombot.
- A kapcsolót megnyomni és nyomva tartani.
- Nyomja meg a rögzítőgombot.

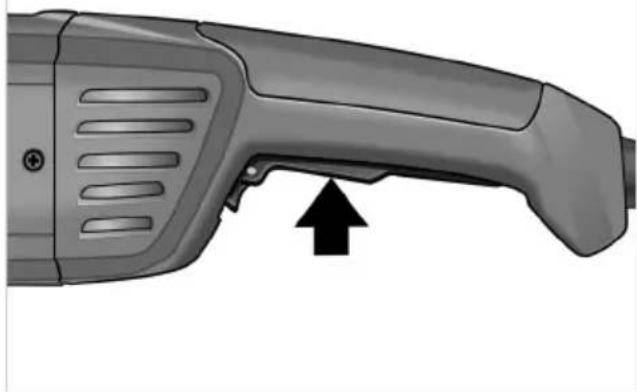

- Kikapcsoláshoz nyomja meg röviden a kapcsolót, és engedje fel.

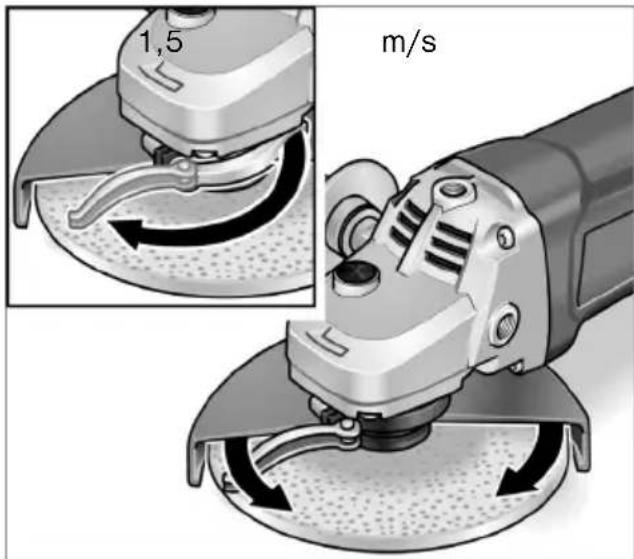

A gyorsszorító fedél beállítása
FIGYELMEZTETÉS!
A sarokköszörün végzett mindenféle munka elött a hálózati csatlakozóját ki kell húzni. Nagyolási és vágási munkákhoz mindig használni kell a védősapkát.
- Lazítsa meg a szorítókart.
- Állítsa be a védősapkát.
- Szorítsa meg ismét a szorítókart.
Köszörűszerszám rögzítése vagy cseréje
FIGYELMEZTETÉS!
A sarokköszörün végzett mindenféle munka elött a hálózati csatlakozóját ki kell húzni.
- Nyomja meg, és tartsa megnyomva az orsóreteszelést.
- A tartókulccsal forgassa el az óramutató járásával ellenkező irányban a szorító anyát, és vegye le.
- Helyezze be a megfelelő helyzetbe a köszörútárcsát.
-
Csavarja fel a szorító anyát az orsóra.
-
Köszörütárcsa vastagsága ≤ 6 mm: A szorító anya gyűrűje felfelé, a tengelyvég irányába mutat.
-
Köszörütárcsa vastagsága > 6 mm: A szorító anya gyűrűje lefelé, a hajtómu irányába mutat.
-
Nyomja meg, és tartsa megnyomva az orsóreteszelést.
-
Húzza szorosra a szorító anyát a tartókulccsal.
- A hálózati csatlakozódugót csatlakoztassa a dugaszolóaljzatba.
- Kapcsolja be a sarokköszörüt (beugrasztás nélkül), és futtassa mintegy 30 másodpercig. Ellenőrizze a kiegyensúlyozatlanságát és a rezgéseit!
- Kapcsolja ki a sarokköszörüt.
Munkákra vonatkozó megjegyzések
MEGJEGYZÉS
A sarokköszörű a kikapcsolását követően rövid ideig még forog.
Nagyoló köszörülés
FIGYELMEZTETÉS!
Vágótárcsákat sohasem szabad nagyoló köszörüléshez használni.
-Tartsa 20-40° szögben a legjobb leválasztáshoz.
–Mérsékelt nyomással mozgassa ide-oda a sarokköszörűt. Így a munkadarab nem forrósodik át, és nem keletkeznek elszíneződések rajta, továbbá nem képződnek barázdák.
Vágóköszörülés
VIGYÁZAT!
Vágókoronggal végzett munkákhoz speciális elválasztó védőburkolatot kell használni.
–Téglák, beton és természetes kövek vágásakor egészségre veszélyes kvarcporok keletkeznek.
-Ne nyomja, ne fordítsa el, és ne rezegtesse.
-A sarokköszörünek mindig ellenirányban kell forognia, lásd az ábrát.
Ellenkező esetben fennáll a barázdából való ellenőrizhetetlen kiugrás veszélye.
-A megmunkálandó anyagnak megfelelően válassza meg az elötolást: minél keményebb, annál lassabb legyen.
A gyártómű termékeiről a www.flex-tools.com címen talál további tudnivalókat.
Karbantartás és ápolás
FIGYELMEZTETÉS!
A sarokköszörün végzett mindenféle munka elött a hálózati csatlakozóját ki kell húzni.
Tisztítás
FIGYELMEZTETÉS!
Fémek megmunkálásakor szélsőséges alkalmazásoknál áramvezető por rakódhat le a ház belső terében.
Emiatt csökken a védőszigetelés hatékonysága!
A gépet hibaáram-védőkapcsolón (kioldó áram 30 mA) keresztül üzemeltesse.
Rendszeres időközönként tisztítsa meg a készüléket és a szellőző réseket. A gyakoriság a megmunkálandó anyagtól és a használat időtartamától függ.
A ház belső terét és a motort száraz sürített levegővel rendszeresen át kell fújni.
Szénkefék
A sarokköszörű lekapcsoló szénnel van felszerelve.
A lekapcsoló szén kopáshatárának elérésekor a sarokköszörű automatikusan kikapcsol.
MEGJEGYZÉS
Cseréhez csak a gyártómű eredeti alkatrészeit használja. Idegen gyártmányok használata esetén megszünnek a gyártó cég garanciális kötelezettségei.
A hátsó szellőző nyilásokon keresztül használat közben megfigyelhető a széntűz.
Ha erős a széntűz, akkor a sarokköszörűt azonnal ki kell kapcsolni. Adja át a sarokköszörűt egy a gyártó cég által felhatalmazott ügyfélszolgálati mühelynek.
Hajtómű
MEGJEGYZÉS
A hajtásfejen (6) lévő csavarokat a garancia időtartama alatt ne csavarja ki. Ennek figyelmen kívül hagyása esetén megszűnnek a gyártó cég garanciális kötelezettségei.
Javítások
Javitásokat kizárólag a gyártó cég által felhatalmazott ügyfélszolgálati mühely végezhet.
Pótalkatrészek és tartozékok
| Pótalkatrész/tartozék Megrend. | szám |
| Szorító perem, SW17 338.753 | |
| Szorító anya 100.080 | |
| SDS-Clic gyorsszorító anya 253.049 | |
| Oldalsó kézi fogantyú 325.384 | |
| Megtartó kulcs 100.110 | |
| Gyorsszorítós védősapka 338.729 |
További tartozékokat, föként köszörűszerszámokat, a gyártó cég katalógusaiban talál.
Ártalmatlanítási tudnivalók
FIGYELMEZTETÉS!
A kiszolgált készülékeket a hálózati kábel eltávolításával használhatatlanokká kell tenni.
Csak az EU tagországai számára Sohase dobja az elektromos szerszámokat a háztartási hulladék közé!
Az EK elhasznált elektromos és elektronikus készülékekre vonatkozó 2002/96/EK európai és a nemzeti jogba átvett iránymutatása szerint az elhasznált elektromos szerszámokat elkülönítve kell gyűjteni, és gondoskodni kell a környezetkimélő módon történő újrahasznosításukról.
MEGJEGYZÉS
Az ártalmatlanítási lehetőségekről tájékozódjon a szakkereskedőknél!
CE-Megfelelőség
Egyedüli felelősségünk alapján kijelentjük, hogy ez a termék megfelel a következő szabványoknak vagy a normativ dokumentumoknak.
EN 60745 a 2004/108/EK, 2006/42/EK irányelvek határozatainak megfelelően.
A müszaki dokumentáció a következő helyen található:
Új gép vásárlásakor a FLEX a vásárlás dátumától kezdődően 2 éves gyártóműi garanciát nyújt a gépre a végfelhasználó részére. A garancia csak az olyan hiányosságokra terjed ki, amelyek anyag- vagy gyártási hibákra, valamint a biztosított tulajdonságok nem teljesülésére vezethetők vissza. A garancia érvényesítéséhez mellékelni kell az eladási dátumot tartalmazó eredeti vásárlási bizonylatot. Garanciális javításokat kizárólag a FLEX által felhatalmazott mühelyek vagy szervizállomások végezhetnek. Garanciális igény csak rendeltetésszerű használat esetén érvényesíthető. A garancia hatálya alól ki vannak zárva különösen az üzemeléssel összefüggő kopások, a szakszerűtlen kezelés, a részben vagy egészben szétszerelt gépek, a gép túlterhelése, valamint a nem megengedett, hibás vagy hibásan alkalmazott betétszerszámok miatt bekövetkező károk.
Ugyancsak ki vannak zárva a garancia hatálya alól az olyan károk, amelyeket a gép a betétszerszámon, ill. a munkadarabon okoz, az erőszakos alkalmazás, az olyan következményes károk, amelyek a vevőnek vagy harmadik személynek felróható szakszerűtlen vagy nem kielégítő karbantartására vezethetők vissza; idegen behatások vagy idegen testek, pl. homok vagy kö okozta károk, valamint a kezelési útmutatóban leírtak figyelmen kívül hagyása miatt bekövetkező károk, mint pl. nem megfelelő hálózati feszültségre vagy áramfajtára való csatlakoztatás. Betétszerszámokkal, illetve tartozékokkal kapcsolatban csak abban az esetben érvényesíthetők garanciális igények, ha ezeket olyan gépekkel együtt használja, amelyeket ilyen alkalmazásra terveztek vagy engedélyeztek.
Felelősség kizárása
A gyártó cég és a képviselői nem felelnek az olyan károkért vagy az üzletmenet megszakadása miatt elmaradt nyereségért, amelyeket a termék vagy a termék nem megengedett használata okozott.
A gyártó cég és a képviselői nem felelnek az olyan károkért, amelyek szakszerűtlen használat miatt vagy más gyártó cégek gyártmányaival összefüggésben keletkeztek.
Obsah
- Használt szimbólumok
- FIGYELMEZTETÉS!
- VIGYÁZAT!
- MEGJEGYZÉS
- Szimbólumok a készüléken
- Az első pillantásra
- Az Ön biztonsága érdekében
- Rendeltetésszerű használat
- Biztonságra vonatkozó megjegyzések
- Visszarúgás és megfelelő biztonsági útmutatás
- Különleges biztonsági útmutatások a csiszoláshoz és vágókoronggal végzett munkához:
- Különleges biztonsági útmutatások a vágókoronggal végzett munkához:
- Különleges biztonsági útmutatások a homokpapiros csiszoláshoz:
- További biztonsági útmutatások
- ANYAGI KÁROK!
- Zaj és vibráció
- Használati útmutató
- dB(A) Üzembe helyezés előtt
- Be- és kikapcsolás
- Rövid idejű üzem reteszelés nélkül:
- Tartós üzem reteszeléssel:
- A gyorsszorító fedél beállítása
- Köszörűszerszám rögzítése vagy cseréje
- Munkákra vonatkozó megjegyzések
- Nagyoló köszörülés
- Vágóköszörülés
- Karbantartás és ápolás
- Tisztítás
- Szénkefék
- Hajtómű
- Javítások
- Pótalkatrészek és tartozékok
- Ártalmatlanítási tudnivalók
- CE-Megfelelőség
- Felelősség kizárása
- Obsah
Márka : Flex
Modell : L 3906
Kategória : Malom
