NÁVOD K OBSLUZE L 3906 Flex
cs Originální návod k obsluze 164
sk Originálny návod na obsluhu 174
Použité symboly ..... 164
Technické údaje 164
Na první pohled 165
Pro Vaši bezpečnost 166
Hlučnost a vibrace....169
Návod k použití 169
Údržba a ošetřování 172
Pokyny pro likvidaci ..... 173
Prohlášení o shodě C€....173
Záruka 173
Použité symboly
VAROVÁNÍ!
Označuje bezprostředně hrozící nebezpečí. Při nedodržení upozornění hrozí usmrcení nebo nejtěžší poranění.
POZOR!
Označuje nějakou možnou nebezpečnou situaci. Při nedodržení upozornění hrozí poranění nebo věcné škody.
UPOZORNĚNÍ
Označuje aplikační tipy a důležité informace.
Symboly na nářadí
Před uvedením do provozu si přečtěte návod k obsluze!
Noste ochranu očí!
Pokyn pro likvidaci použitého spotřebiče! (viz stránka 173)
Technické údaje
| Typ nářadí L | 3906 C | |
| Max. ∅ brousicího nástroje mm 230 | ||
| Tlouštka brousicího nástroje mm 1-10 | ||
| Průměr vřetena M14/SW17 | ||
| Otáčky ot./min 6500 | ||
| Příkon | W | 2100 |
| Výkon | W | 1300 |
| Hmotnost (bez kabelu) | kg | 5,8 |
| Třída ochrany | II / ☐ | |

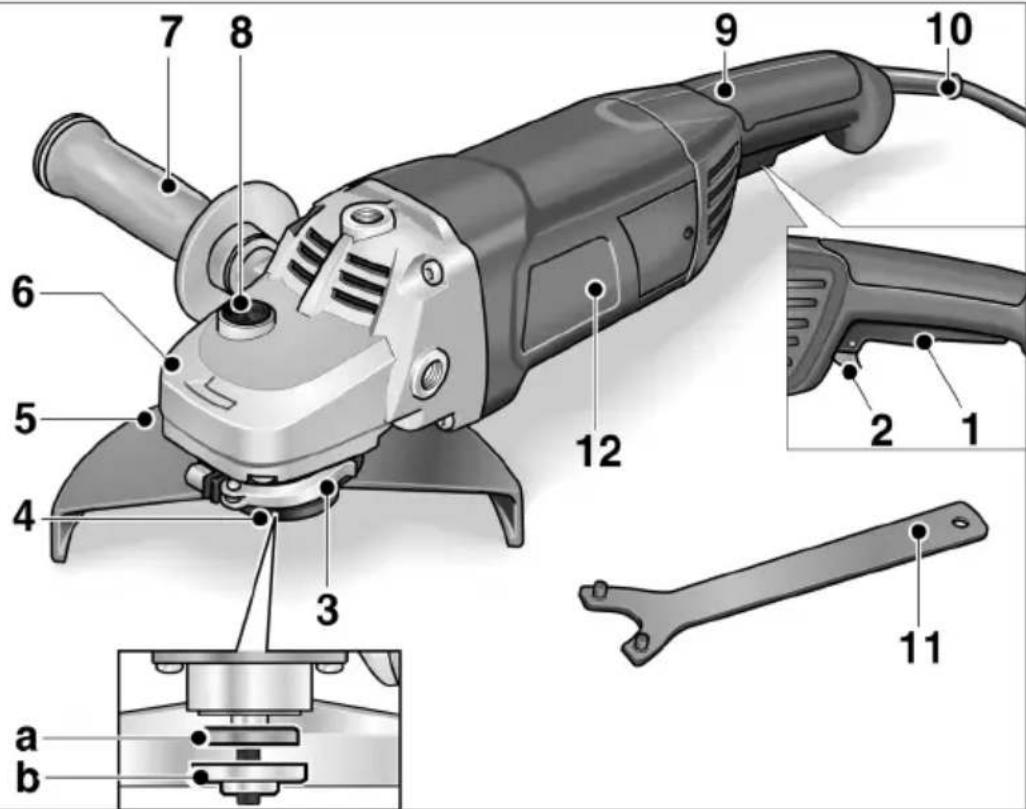

Na první pohled
1 V y p í n a č
K zapnutí a vypnutí.
2 Blokování zapnutí/aretační knoflík
Zabraňuje nechtěnému rozběhnutí nářadí a aretuje vypínač (1) v trvalém provozu.
3 R y c h l o u p
4 Vřeteno se závitovou přírubou
a Upínací příruba
b Upínací matice
5 Ochranný kryt
6 H n a c í h l a
S výstupem vzduchu a šipkou směru otáčení.
7 Přídavná rukojeť
Rukojeť lze namontovat vlevo,
K znehybnění vřetena při výměně nástroje.
9 R u k o j e t' s
10 Sítový kabel 4,0 m se sitovou zástrčkou
11 Integrovaný klíč
12 Typový štítek
Pro Vaši bezpečnost
VAROVÁNÍ!
Před použitím úhlové brusky si přečtěte:
- předložený návod k obsluze,
- "Všeobecné bezpečnostní pokyny" k zacházení s elektrickým nářadím vpřiloženém sešitu (čís.-publikace: 315.915),
- pravidla a předpisy k zabránění úrazům, platné pro místo nasazení a jednejte podle nich.
Tato úhlová bruska je konstruována podle současného stavu techniky a uznávaných bezpečnostně-technických pravidel. Při jejím používání může přesto dojít k ohrožení života uživatele nebo třetí osoby, event. poškození nářadí nebo jiných věcných hodnot. Používejte úhlovou brusku pouze
- pro stanovené použití,
- v bezvadném bezpečnostně-technickém stavu.
Okamžitě odstraňte poruchy omezující bezpečnost.
Stanovené použití
Tato úhlová bruska je určená
-pro živnostenské nasazení v průmyslu a řemesle,
-k broušení a řezání kovu a kamene zasucha s hrubovacími a rozbrušovacími kotouči, které jsou schválené pro obvodovou rychlost 80 m/s,
-k rovinnému broušení kovu a kamene s kuželovými brusnými hrnci o průměru až 110 mm, které jsou schválené pro obvodovou rychlost 50 m/s,
-k rovinnému broušení s brusnými papíry na opěrném kotouči, který je dimenzován na otáčky nářadí,
-k nasazení s brousicím nástrojem a příslušenstvím, které je v tomto návodu uvedeno nebo výrobcem doporučeno.
Rozbrušování kamenů pomocí rozbrušovacích kotoučů ztužených vlákny je povoleno pouze s vodicími podložkami.
Nepřipustné jsou např. řetězové frézovací kotouče, pilové listy.
Úhlová bruska není vhodná k leštení.
Bezpečnostní upozornění
VAROVÁNÍ!
Přečtěte si všechna bezpečnostní upozornění a pokyny. Zanedbání při dodržování bezpečnostních upozornění a pokynů mohou mít za následek úraz elektrickým proudem, požár a/nebo těžká poranění. Všechna bezpečnostní upozornění a pokyny si do budoucna uschovejte.
■ Používejte toto elektrické nářadí jako brusku, brusku k broušení smirkovým papírem a rozbrušovačku. Dodržujte všechna bezpečnostní upozornění, pokyny, zobrazení a údaje, které jste obdrželi s nářadím.
Nebudete-li následující pokyny dodržovat, může dojít k úrazu elektrickým proudem, požáru a/nebo těžkým poraněním.
■ Toto elektrické nářadí není vhodné k pracím s drátěnými kartáči a k leštění.
Použití, pro které není elektrické nářadí určeno, mohou způsobit ohrožení a poranění.
Nepoužívejte žádné příslušenství, které nebylo výrobcem určeno a doporučeno speciálně pro toto elektrické nářadí.
Jenom to, že příslušenství můžete na Vašem elektrickém nářadí upevnit, není zárukou žádného bezpečného použití.
■ Přípustné otáčky vložného nástroje musí být nejméně tak vysoké, jako nejvyšší otáčky uvedené na elektrickém nářadí.
Příslušenství, které se otáčí rychleji než je připustné, se může rozlomit a rozletět.
Vnější průměr a tloušťka vložného nástroje musí odpovídat rozměrovým údajům Vašeho elektrického nářadí.
Nesprávně stanovené vložné nástroje nelze dostatečně zakrýt nebo kontrolovat.
■ Brusné kotouče, brusné talíře nebo jiné příslušenství se musí přesně hodit na brusné vřeteno Vašeho elektrického nářadí.
Vložné nástroje, které se presně nehodí na brusné vřeteno elektrického nářadí, se otáčeji nerovnoměmě, silně vibrují a mohou vést ke ztrátě kontroly.
Nepoužívejte žádné poškozené vložné nástroje. Před každým použitím zkontrolujte vložné nástroje na odrolení a trhliny, brusné talíře na trhliny, obroušení a silné opotrebení. Když elektrické nářadí nebo vložný nástroj spadne, zkontrolujte, zda nejsou poškozené nebo použijte nepoškozený vložný nástroj. Když jste vložný nástroj zkontrolovali a nasadili, udržujte sebe a osoby nacházející se v blízkosti, mimo rovinu rotujícího vložného nástroje a nechejte nářadí jednu minutu běžet s nejvyššími otáčkami.
Poškozené vložné nástroje většinou v této testovací době prasknou.
Noste osobní ochranné pomůcky. Používejte podle použití úplnou ochranu obličeje, ochranu očí nebo ochranné brýle. Je-li to adekvátní, noste masku proti prachu, ochranu sluchu, ochranné rukavice nebo speciální zástěru, která Vás chrání před malými brusnými částečkami a částečkami materiálu.
Oči se mají chránit před odletujícími cizími tělesy, která vznikají při různých aplikacích. Maska proti prachu nebo ochranná dýchací maska musí filtrovat prach vznikající při použití. Když jste delší dobu vystaveni hlasitému hluku, můžete utrpět ztrátu sluchu.
■ Dbejte u jiných osob na bezpečnou vzdálenost k Vaší pracovní oblasti. Každý, kdo vstoupí do pracovní oblasti, musí nosit osobní ochranné pomůcky. Úlomky obrobku nebo prasklé vložné nástroje mohou odletět a způsobit poranění také mimo přimou pracovní oblast.
Když provádíte práce, při kterých může vložný nástroj zasáhnout skrytá elektrická vedení nebo vlastní síťový kabel, uchopte nářadí pouze za izolované plochy rukojeti. Kontakt s vedením pod napětím může uvést také kovové díly nářadí pod napětí a vést k úrazu elektrickým proudem.
■ Ved'te sit'ový kabel v dostatečné vzdálenosti od rotujících vložných nástrojů.
Ztratite-li kontrolu nad nářadím, může dojít k proříznutí nebo zachycení sítového kabelu a Vaše ruka nebo paže se může dostat do otáčejícího se vložného nástroje.
Nikdy neodkládejte elektrické nářadí dříve, než se úplně zastaví vložný nástroj.
Rotující vložný nástroj se může dostat do kontaktu s odkládací plochou, čímž můžete ztratit kontrolu nad elektrickým nářadím.
Nikdy nenechejte elektrické nářadí běžet, zatím co je nosíte.
Náhodným kontaktem s rotujícím vložným nástrojem může být zachycen Váš oděv a vložný nástroj se může zavrtat do Vašeho těla.
■ Pravidelně čistěte větrací štěrbiny Vašeho elektrického nářadí.
Ventilátor motoru vtahuje do tělesa prach a silné nahromadění kovového prachu může způsobit elektrické nebezpečí.
Nepoužívejte elektrické nářadí v blízkosti hořlavých materiálů.
Tyto materiály mohou jiskry zapálit.
■ Nepoužívejte žádné vložné nástroje, které vyžadují kapalné chladicí prostředky. Použití vody nebo jiných chladicích prostředků může vést k úrazu elektrickým proudem.
Zpětný ráz a příslušné bezpečnostní pokyny
Zpětný ráz je náhlá reakce následkem zaseknutí nebo zablokování rotujícího vložného nástroje, jako je brusný kotouč, brusný talíř, drátěný kartáč atd. Zaseknutí nebo blokování vede k náhlému nastavení rotujícího vložného nástroje. Tím se nekontrolovatelné elektrické nářadí urychlí v místě zablokování proti směru otáčení vložného nástroje. Když se např. brusný kotouč v obrobku zasekne nebo zablokuje, může se hrana brusného kotouče, která vnikla do obrobku zachytit a tím brusný kotouč praskne nebo způsobí zpětný ráz. Brusný kotouč se potom pohybuje k obsluhující osobě nebo od ni, podle směru otáčení kotouče v místě zablokování. Brusné kotouče při tom mohou také prasknout.
Zpětný ráz je následkem nesprávného nebo chybného použití elektrického nářadí. Může se mu zabránit vhodnými preventivními opatřeními, jak je následovně popsáno.
Držte dobře elektrické nářadí a zaujměte postoj Vašeho těla a paží v poloze, ve které můžete síly zpětného rázu zachytit. Používejte vždy přídavnou rukojeť, je-li k dispozici, abyste měli co možná největší kontrolu sil zpětného rázu nebo reakčních momentů při rozběhnutí.
Obsluhující osoba může vhodnými preventivními opatřeními zvládnout síly zpětného rázu a r e a k ční síly.
Nikdy nedávejte Vaši ruku do blízkosti rotujících vložných nástrojů.
Při zpětném rázu se vložný nástroj může pohybovat nad Vaši ruku.
■ Vyhýbejte se svým tělem oblasti, do které se bude elektrické nářadí při zpětném rázu pohybovat.
Zpětný ráz pohybuje elektrickým nářadím opačným směrem k pohybu brusného kotouče v místě zablokování.
■ Pracujte zejména opatrně v oblasti rohů, ostrých hran atd. Zabraňte tomu, aby se vložné nástroje od obrobku odrazily a z a s e k n u l y.
Rotující vložný nástroj má v rozích, na ostrých hranách nebo když odskočí sklon ke vzpřičení. Způsobí to ztrátu kontroly nebo zpětný ráz.
■ Nepoužívejte žádné řetězové nebo ozubené pilové kotouče.
Takové vložné nástroje způsobují často zpětný ráz nebo ztrátu kontroly nad elektrickým nářadím.
Zvláštní bezpečnostní upozornění k broušení a rozbrušování:
■ Používejte výhradně brusná tělesa, která jsou schválená pro Vaše elektrické nářadí a ochranný kryt určený pro tato brusná tělesa.
Brusná tělesa, která nejsou určena pro elektrické nářadí, nelze dostatečně zakrýt a j s o u n e b e z p e čná.
■ Ochranný kryt musí být spolehlivě namontován na elektrickém nářadí a nastaven tak, aby se dosáhlo maximální bezpečnosti, tzn. nejmenší možná část brusného tělesa směřuje nezakrytá k obsluhující osobě.
Ochranný kryt má chránit obsluhující osobu před úlomky a náhodným kontaktem s brusným tělesem.
■ Brusná tělesa se smějí používat pouze pro doporučené možnosti použití. Například: Nikdy nebruste boční plochou rozbrušovacího kotouče.
Rozbrušovací kotouče jsou určené k úběru materiálu hranou kotouče. Boční působení sily na tato brusná tělesa je může rozlámat.
■ Používejte vždy nepoškozené upínací příruby ve správné velikosti a tvaru pro Vámi zvolený brusný kotouč.
Vhodné příruby podpírají brusný kotouč as nižují tak ne bez pe či jeho prasknutí. Příruby pro rozbrušovací kotouče se mohou lišit od přirub pro jiné brusné kotouče.
■ Nepoužívejte žádné opotřebované brusné kotouče od větších elektrických nářadí.
Brusné kotouče pro větší elektrická nářadí nejsou dimenzované pro vyšší otáčky menších elektrických nářadí a mohou prasknout.
Zvláštní bezpečnostní upozornění krozbrušování:
■ Zabraňte blokování řezného kotouče nebo příliš vysokému přítlaku. Neprovádějte žádné příliš hluboké řezy.
Přetižení řezného kotouče zvyšuje namáhání a náchylnost ke zpřičení nebo blokování a tím možnost zpětného rázu nebo zlomení brusného tělesa.

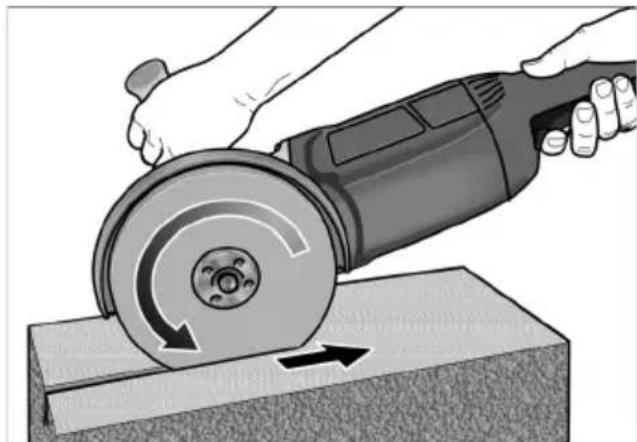

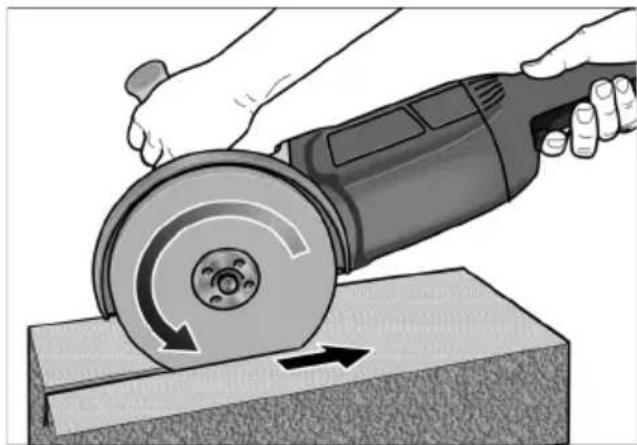

■ Vyhýbejte se oblasti před a za rotujícím rozbrušovacím kotoučem.
Pohybujete-li rozbrušovacím kotoučem v obrobku od sebe, může v případě zpětného rázu dojít k odmrštění elektrického nářadí s otáčejícím se kotoučem přímo na Vás.
■ Pokud se rozbrušovací kotouč vzpříčí nebo práci přerušite, vypněte elektrické nářadí a držte je v klidu, až se kotouč úplně zastaví. Nikdy se nepokoušejte vytáhnout ještě běžící rozbrušovací kotouč z řezu, jinak může dojít ke zpětnému rázu. Zjistěte a odstraňte příčinu vzpříčení.
■ Elektrické nářadí znovu nezapínejte, pokud je řezný kotouč v obrobku. Nechejte řezný kotouč nejprve dosáhnout jeho plných otáček, než budete v řezu opatrně pokračovat.
V opačném případě se kotouč může zaháknout, vyskočit z obrobku nebo způsobit zpětný ráz.
■ Bud'te zejména opatrní u "řezů kapsovitého tvaru" do stávajících stěn nebo jiných oblastí, do kterých není vidět.
Zanořující se řezný kotouč může při řezání do plynových nebo vodovodních potrubí, elektrických vedení nebo jiných objektů způsobit zpětný ráz.
■ Desky nebo velké obrobky podepřete, aby se zmenšilo riziko zpětného rázu vzpříčeným rozbrušovacím kotoučem.
Velké obrobky se mohou svou vlastní hmotností prohnout. Obrobek se musí na obou stranách kotouče podepřit a sice jak v blízkosti řezání, tak také na hraně.
Zvláštní bezpečnostní upozornění k broušení smirkovým papírem:
■ Nepoužívejte žádné předimenzované brusné kotouče, ale dodržujte údaje výrobce k jejich velikosti.
Brusné kotouče přesahující brusný talíř mohou způsobit poranění a rovněž vést k zablokování, roztrhnutí brusného kotouče nebo ke zpětnému rázu.
Další bezpečnostní upozornění
VĚCNÉ ŠKODY!
■ Sítové napětí a napěťové údaje na typovém štíku (12) musí být shodné.
■ Aretaci vřetena (8) stiskněte pouze při zastaveném brusném nástroji.
Hlučnost a vibrace
Hodnoty hluku a vibrací byly zjištěny podle EN 60745.
Hladina hluku nářadí vyhodnocená s filtrem A činí typicky:
-Hladina akustického tlaku: 93 dB(A)
-Hladina akustického výkonu: 104 dB(A)
-Nejistota: K = 3 dB
Celková hodnota vibrací pri broušení povrchu (hrubování):
-Hodnota emisi: a _h=5,9 m/s^2
-Nejistota: K
Celková hodnota vibrací pri broušení s brusným listem:
-Hodnota emisi: a _h=5,0m/2s
-Nejistota: K
POZOR!
Uvedené naměřené hodnoty platí pro nová nářadí. Při denním nasazení se hodnoty hlučnosti a vibrací mění.
UPOZORNĚNÍ
Úroveň vibrací uvedená v těchto pokynech byla změřena měřicí metodou stanovenou normou EN 60745 a lze ji použít k vzájemnému srovnání elektrického nářadí. Je také vhodná pro předběžný odhad kmitavého namáhání.
Uvedená úroveň vibrací reprezentuje hlavní aplikace elektrického nářadí.
Bude-li ovšem elektrické nářadí použito pro jiné aplikace, s odlišnými vloženými nástroji nebo nedostatečnou údržbou, může se úroveň vibrací lišit. Může to podstatně zvýšit kmitavé zatížení během celé pracovní doby. Pro přesné odhadnutí kmitavého namáhání se mají také zohlednit doby, ve kterých je nářadí vypnuto nebo sice běží, ale ve skutečnosti se nepoužívá.
Může to podstatně redukovat kmitavé namáhání během celé pracovní doby. Stanovte dodatečná bezpečnostní opatření k ochraně obsluhy před účinky vibrací, jako například: údržba elektrického nářadí a vložených nástrojů, udržování teploty rukou, organizace průběhu práce.
POZOR!
Při akustickém tlaku větším než 85 dB(A) noste ochranu sluchu.
Návod k použití
VAROVÁNÍ!
Před veškerými pracemi na úhlové brusce vytáhněte síťovou zástrčku.

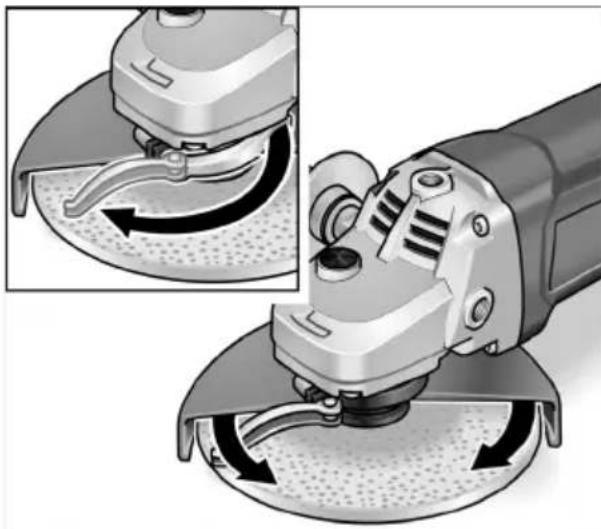

Před uvedením do provozu
- Vybalte úhlovou brusku, zkontrolujte ji na kompletnost dodávky a transportní poškození.
- Nasad'te ochranný kryt upínacím prstencem m/s na upínací přírubu, vložte přitom vačku na upínacím prstenci do drážky na přírubě.
$$ = \quad 1, 5 \quad \mathrm{m} / \mathrm{s} $$
- Natočte ochranný kryt do požadované polohy a pevně utáhnete upínací páku.

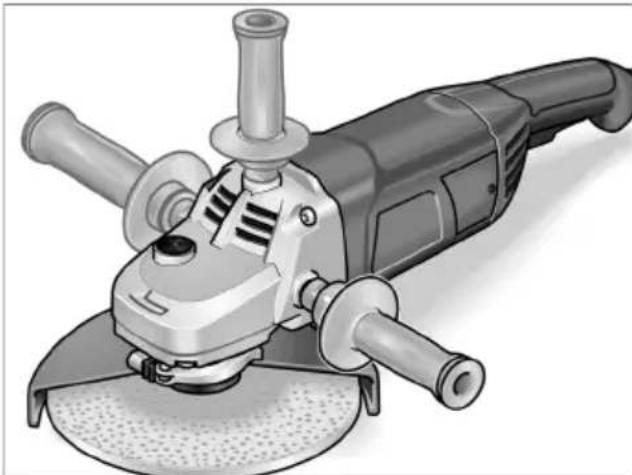

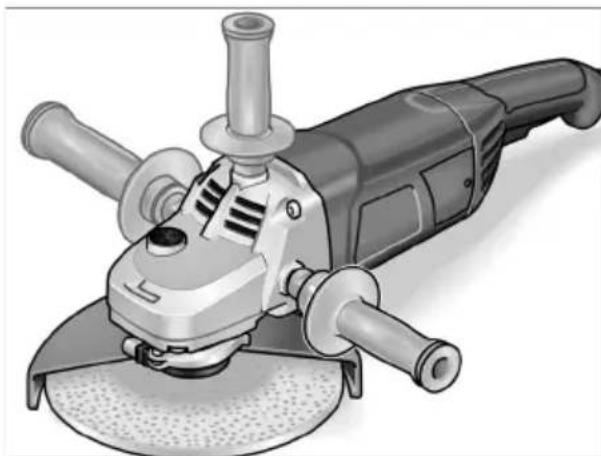

- Namontování přídavné rukojeti.

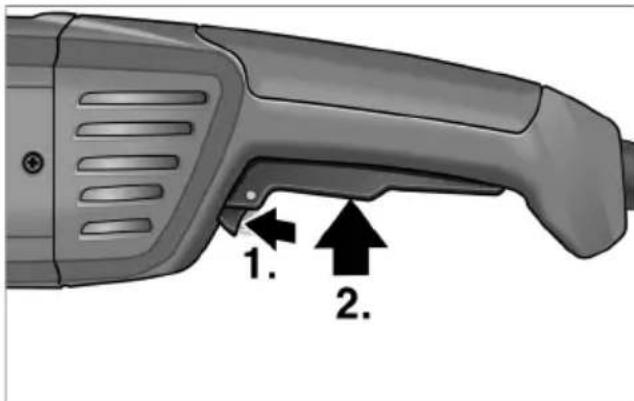

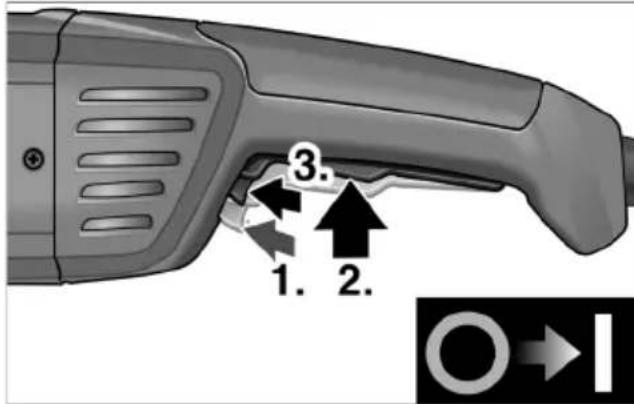

Zapnutí a vypnutí. Krátkodobý provoz bez zaskočení:
- Stiskněte a pevne držte blokování zapnutí.
- Stiskněte vypínač.

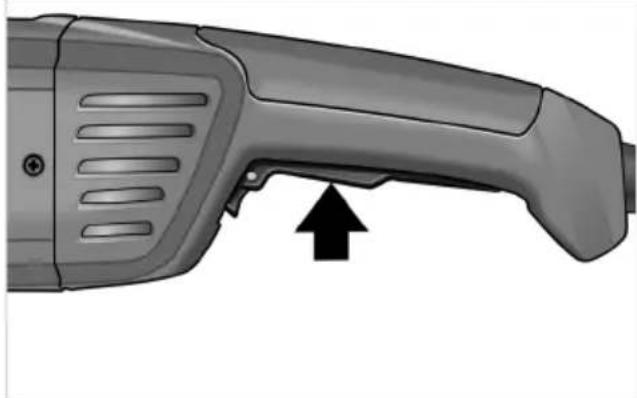

- K vypnutí vypínač (1) uvolněte.
Trvalý provoz se zaskočením: POZOR!
Po výpadku elektrického proudu se zapnuté nářadí znovu rozběhne.
- Stiskněte a pevne držte blokování zapnutí.
- Stiskněte vypínač a držte jej stisknutý.
- Stiskněte aretační knoflík.

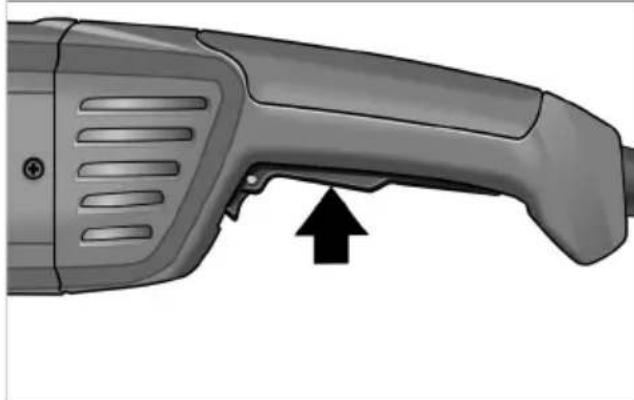

- K vypnutí krátce stiskněte a uvolněte vypínač.

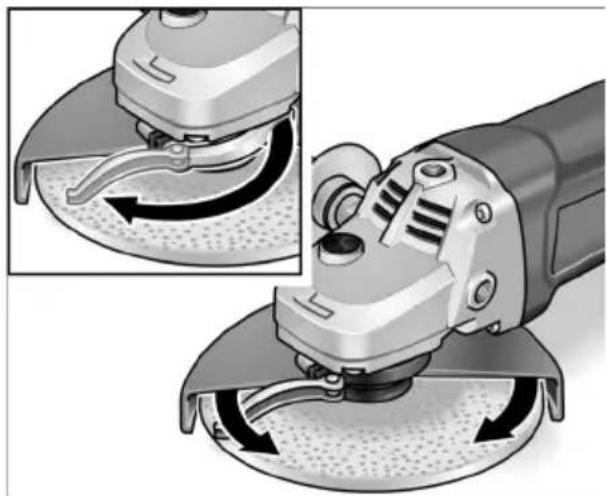

Přestavte rychloupínací kryt.
VAROVÁNÍ!
Před veškerými pracemi na úhlové brusce vytáhněte síťovou zástrčku. Při hrubovacích a rozbrušovacích pracích nikdy nepracujte bez ochranného krytu.
- Uvolněte upínací páku.
- Přestavte ochranný kryt.
- Upínací páku opět pevně utáhněte.
Upevnění nebo výměna brusného nástroje.
VAROVÁNÍ!
Před veškerými pracemi na úhlové brusce vytáhněte sít'ovou zástrčku.

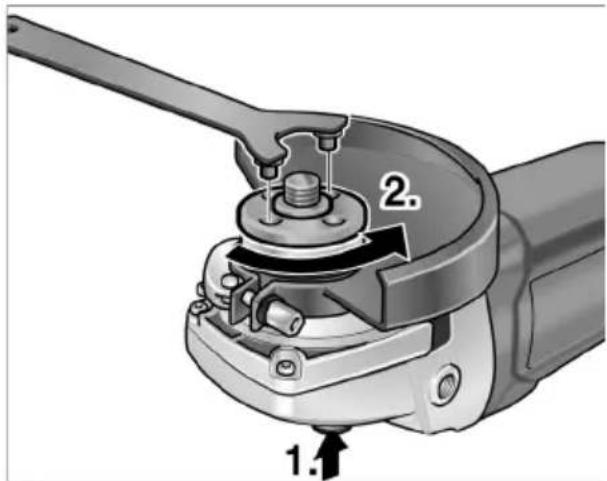

- Stiskněte aretaci vřetena a držte ji stisknutou.
- Pomocí integrovaného klíče odšroubujte proti směru otáčení hodinových ručiček upínací matici z vřetena a sundejte ji.
- Vložte správnou stranou brusný kotouč.
- Našroubujte upínací matici na vřeteno.

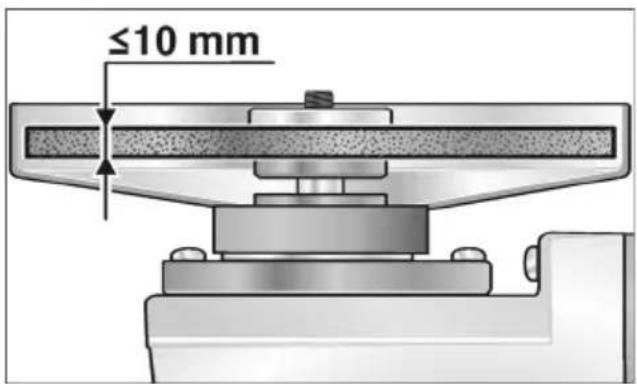

- Tloušťka brusného kotouče ≤ 6 mm: Nákružek upinací matice smerem nahoru, ke konci hrídele.
- Tlouštka brusného kotouče > 6 mm: Nákružek upínací matice smerem dolu, k prevodovce.
- Stiskněte aretaci vřetena a držte ji stisknutou.
- Pomocí integrovaného klíče pevně utáhněte upínací matici.
- Zastrčte sítovou zástrčku do zásuvky.
- Zapněte úhlovou brusku (bez zaskočení) a nechejte ji cca 30 sekund běžet. Zkontrolujte nevyváženost a vibrace!
- Vypněte úhlovou brusku.
Pracovní pokyny
UPOZORNĚNÍ
Po vypnutí brousicí nástroj ještě krátkou dobu dobíhá.
Hrubovací broušení
VAROVÁNÍ!
Nikdy nepoužívejte rozbrušovací kotouče k hrubovacímu broušení.
-Úhel nastavení 20-40° pro nejlepší úběr materiálu.
-S mírným přitlakem pohybujte úhlovou brouskou sem a tam. Tím nebude obrobek příliš horký a nedojde k jeho zabarvení; kromě toho nevzniknou žádné rýhy.
Rozbrušování
POZOR!
K rozbrušování se musí používat speciální řezací ochranný kryt.
–Pří řezání zdiva, betonu a přirodních kamenů vzniká zdraví škodlivý křemenný prach.
- Netlačte, nevychylujte, nekmitejte.
–Úhlová bruska musí stále pracovat proti směru posuvu, viz obrázek.
Jinak vzniká nebezpečí nekontrolovaného vyskočení z drážky.
–Přizpůsobení posuvu opracovávanému materiálu:
čím je tvrdší, tím pomaleji.
Další informace o produktech výrobce na www.flex-tools.com.
Údržba a ošetřování
VAROVÁNÍ!
Před veškerými pracemi na úhlové brusce vytáhněte sít'ovou zástrčku.
Čistění
VAROVÁNÍ!
Při opracování kovů se může při extrémním nasazení ve vnitřním prostoru tělesa brusky usazovat vodivý prach.
Snížení ochranné izolace! Provozujte nářadí přes chránič vybavovaný chybovým proudem (vybavovací proud 30 mA).
Nářadí a větrací stěrbiny pravidelně čistěte. Četnost čistění je závislá na opracovávaném materiálu a době použivání.
Vnitřní prostor tělesa brusky s motorem pravidelně vyfoukejte suchým stlačeným vzduchem.
Uhlíkové kartáčky
Úhlová bruska je vybavená vypínacími uhlíky.
Po dosažení meze opotrebení vypínacích uhlíků se úhlová bruska automaticky vypne.
UPOZORNĚNÍ
K výměně používejte pouze originální díly výrobce. Při použití cizích výrobků zaniknou záruční závazky výrobce.
Přes zadní vstupní otvory vzduchu lze během použití pozorovat opalování uhlíků.
Při silném opalování uhlíků úhlovou brusku okamžitě vypněte. Předejte úhlovou brusku do některé servisní dílny, autorizované výrobcem.
Převodovka
UPOZORNĚNÍ
Během záruční doby nepovolujte šrouby na převodové hlavě (6). Při nedodržení zaniknou záruční závazky výrobce.
Opravy
Opravy nechejte výhradně provádět prostřednictvím některé servisní dílny, autorizované výrobcem.
Náhradní díly a příslušenství
| Náhradní díly/příslušenství Objed.čís. | |
| Upínací příruba SW17 (otvor klíče) | 338.753 |
| Upínací matice 100.080 | |
| SDS-Clip rychloupínací matice 253 | .049 |
| Stranová rukojeť 325.384 | |
| Integrovaný klíč 100.110 | |
| Rychloupínací ochranný kryt 338.7 | 29 |
Dalši příslušenství, zejména brusné nástroje, si převezměte z katalogu výrobce.
Pokyny pro likvidaci
VAROVÁNÍ!
Odstraněním síťového kabelu učiňte vysloužilé nářadí nepoužitelným.
Pouze pro země EU
Nevyhazujte elektrické nářadí do domovního odpadu!
Podle evropské směrnice 2002/96/ES o elektrických a elektronických použitých spotřebičích a její realizace do národního práva se použité elektrické nářadí musí sbírat odděleně a dodávat do ekologické recyklace.
UPOZORNĚNÍ
O možnostech likvidace se informujte u Vašeho specializovaného obchodníka!
Prohlášení o shodě C€
Prohlašujeme na vlastní zodpovědnost, že tento výrobek souhlasí s následujícími normami nebo normativními dokumenty:
EN 60745 podle ustanovení směmic
Technická dokumentace u:
Při koupi nového nářadí poskytuje fa FLEX 2-roční záruku výrobce, začinající prodejním datem nářadí na konečného spotřebitele. Záruka se vztahuje pouze na nedostatky způsobené chybami materiálu a/nebo na výrobní chyby a rovněž na nesplnění zaručených vlastností. Při uplatňování nároku na záruku přiložte originální prodejní doklad s datem prodeje. Záruční opravy smějí být prováděny výhradně dílnami nebo servisními středisky, autorizovanými firmou FLEX. Nárok na záruku je oprávněný pouze při stanoveném použití. Ze záruky jsou vyloučena zejména opotrebení podmíněná provozem, neodborné použití, částečně nebo kompletně demontované nářadí a rovněž škody vzniklé přetížením nářadí, používáním neschválených, vadných nebo nesprávně používaných vložených nástrojů.
Škody, způsobené prostřednictvím nářadí na vloženém nástroji event. obrobku, použití násilí, následné škody, které byly způsobené nesprávnou nebo nedostatečnou údržbou ze strany zákazníka nebo třetí osoby, poškození prostřednictvím cizího vlivu nebo cizími tělesy, např. pískem nebo kameny arovněž škody vzniklé vlivem nedodržování návodu k obsluze, např. připojením na nesprávné sítové napětí nebo druh proudu. Nároky na záruku pro vložené nástroje, event. díly příslušenství lze uplatňovat pouze tehdy, jestliže byly použivané s nářadím, u kterého se takové použití předpokládá nebo je schváleno.
Vyloučení odpovědnosti
Výrobce a jeho zástupce neručí za škody a ušlý zisk vlivem přerušení obchodní činnosti, která byla způsobená výrobkem nebo eventuálně nemožností jeho použití.
Výrobce a jeho zástupce neručí za škody, které byly způsobeny neodborným použitím nebo ve spojitosti s výrobky jiných výrobců.
Obsah
Použité symboly ..... 174
Technické údaje 174
Na prvý pohl'ad 175
Pre Vašu bezpečnost 176
Hlucnost a vibrácia ..... 179
Návod na použitie 180
Údržba a ošetrovanie 182
Pokyny pre likvidáciu ..... 183
Prehlásenie o zhode C.€ 183
Záruka 183
Použité symboly
VAROVANIE!
Pred uvedením do prevádzky si prečítajte návod na obsluhu!
Noste ochranu očí!
10 Sieťovýtkáběl 4,0 m so sieťovou zástrčkou
11 Integrovaný klúč
12 Typový štítok
Pre Vašu bezpečnost'
VAROVANIE!
■ Vetracie štrbiny Vášho elektrického náradia pravidelne čistite.
■ Nepoužívajte elektrické náradie v blízkosti horl'avých materiálov.
Hladina hluku náradia vyhodnotená s filtrom A je typicky:
–Hladina akustického tlaku: 93 dB(A)
–Hladina akustického výkonu: 104 dB(A)
-Neistota: K
- Natočte ochranný kryt do požadovanej polohy a pevne utiahnite upínaciu páku.
- Stlačte a pevne držte blokovanie zapnutia.
- Stlačte vypínač.
- Na vypnutie vypínac (1) uvolnite.
- Stlačte a pevne držte blokovanie zapnutia.
- Stlačte vypínač a držte ho stlačený.
- Stlačte aretacný gombík.
- Na vypnutie krátko stlačte a uvol'nite vypínač.
- Uvol'nite upínaciu páku.
- Prestavte ochranný kryt.
- Upínaciu páku opät' pevne utiahnite.
–Pri rezání murovacích prvkov, betónu pravidelne a prirodných kameňov vzniká zdraviu skodlivý kremenný prach.
- Netlačte, nevychyl'ujte, nekmitajte.
Údržba a ošetrovanie
VAROVANIE!
Uhlová brúska je vybavená vypínacími uhlíkmi.
Pokyny pre likvidáciu
VAROVANIE!
Nevyhadzujte elektrické náradie do domového odpadu!
- Použité symboly
- VAROVÁNÍ!
- POZOR!
- UPOZORNĚNÍ
- Symboly na nářadí
- Na první pohled
- Pro Vaši bezpečnost
- Stanovené použití
- Bezpečnostní upozornění
- Zpětný ráz a příslušné bezpečnostní pokyny
- Zvláštní bezpečnostní upozornění k broušení a rozbrušování:
- Zvláštní bezpečnostní upozornění krozbrušování:
- Zvláštní bezpečnostní upozornění k broušení smirkovým papírem:
- Další bezpečnostní upozornění
- VĚCNÉ ŠKODY!
- Hlučnost a vibrace
- Návod k použití
- Před uvedením do provozu
- Zapnutí a vypnutí. Krátkodobý provoz bez zaskočení:
- Trvalý provoz se zaskočením: POZOR!
- Přestavte rychloupínací kryt.
- Upevnění nebo výměna brusného nástroje.
- Pracovní pokyny
- Hrubovací broušení
- Rozbrušování
- Údržba a ošetřování
- Čistění
- Uhlíkové kartáčky
- Převodovka
- Opravy
- Pokyny pro likvidaci
- Prohlášení o shodě C€
- Vyloučení odpovědnosti
- Obsah
- VAROVANIE!
- Pre Vašu bezpečnost'
- Údržba a ošetrovanie
- Pokyny pre likvidáciu
Značka : Flex
Model : L 3906
Kategorie : Mlýn
