Termék típusa	Beépíthető mosogatógép
Márka	Guzzanti
Modell	GZ 8701A
Kapacitás	9 teríték
Energiahatékonysági osztály	E
Teljesítményfelvétel	1850 W
Feszültség / Frekvencia	220-240 V~ / 50 Hz
Víznyomás (áramlás)	0,4 - 10 bar (0,04 - 1,0 MPa)

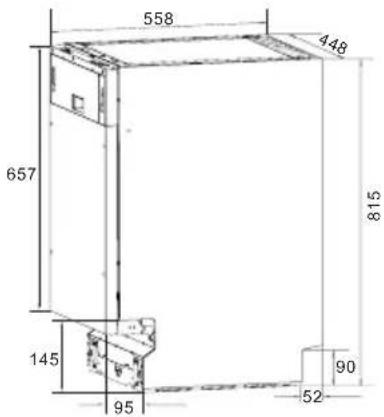

Méretek (Ma x Szé x Mé)	81,5 x 44,8 x 55,8 cm
Zajszint	49 dB(A)
Programok	Intenzív, Eco, Fény, Kristály, Gyors, Előöblítés
Eco program időtartama	4:00 ó:perc
Eco program energiafogyasztása	0,704 kWh/ciklus
Eco program vízfogyasztása	10,0 L/ciklus
Speciális funkciók	3 az 1-ben funkció, Késleltetett indítás (3/6/9 óra), Gyermekzár, Vízlágyító
Szűrőrendszer	Háromfokozatú: lapos, durva, mikro szűrő
Beépítés típusa	Félbeépíthető vagy teljesen beépíthető
Biztonság	Gyermekzár, túlfolyás elleni védelem, ajtó biztonsági kapcsoló
Súly (kb.)	A kézikönyvben nincs megadva (kb. 35-40 kg)

Gyakran ismételt kérdések - GZ 8701A Guzzanti

Hogyan indítsak el egy mosási ciklust?

Csukja be az ajtót, nyomja meg a BE/KI gombot, forgassa el a programválasztót a kívánt ciklusra, majd nyomja meg a Start/Szünet gombot. Győződjön meg arról, hogy a vízcsap nyitva van.

Mit tegyek, ha a mosogatógép nem indul el?

Ellenőrizze, hogy az ajtó teljesen zárva van-e, a tápellátás csatlakoztatva van-e, és a vízcsap nyitva van-e. Ellenőrizze a biztosítékot vagy a megszakítót is.

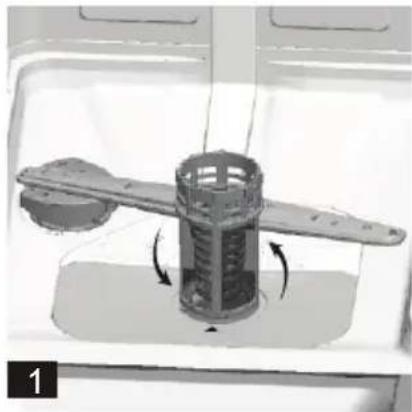

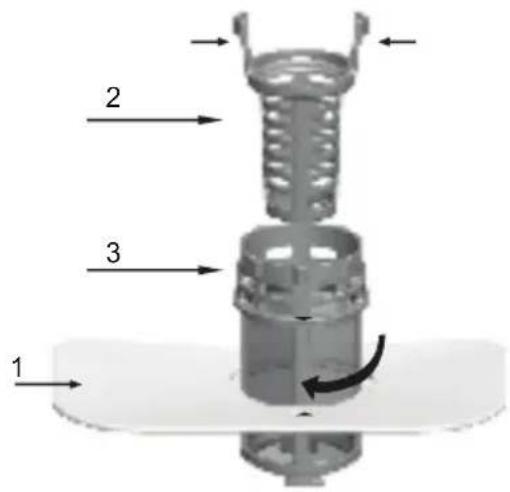

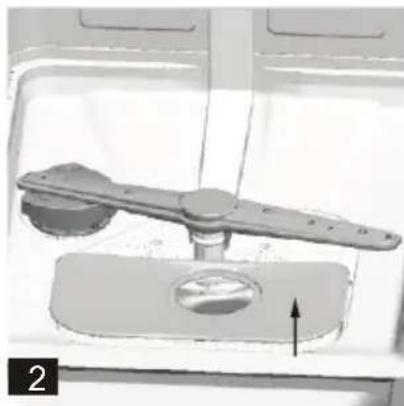

Hogyan tisztítsam a szűrőket?

Fordítsa el a durva szűrőt az óramutató járásával ellentétes irányba, majd emelje ki, ezután vegye ki a lapos szűrőt. Öblítse le az összes szűrőt folyó víz alatt. Szerelje össze fordított sorrendben. Hetente tisztítsa.

Milyen mosószert használjak?

Csak mosogatógéphez való mosószert (por, gél vagy tabletta) használjon. Ne használjon kézi szappant vagy mosóport. Kemény víz esetén adjon hozzá öblítőszert és sót.

Miért marad víz az alján a ciklus után?

Egy kis mennyiségű víz az alján normális a tömítés kenéséhez. Ha túl sok, ellenőrizze, hogy a leeresztőtömlő nincs-e megtörve és a szűrő nincs-e eltömődve.

Hogyan állítsam be a vízlágyítót?

Kapcsolja be a mosogatógépet, csukja be az ajtót, nyomja meg és tartsa lenyomva a gomb 1-et, majd a gomb 2-t 5 másodpercig. Használja a gomb 1-et a keménységi szint (H0-H7) beállításához a vízkeménységi táblázat alapján. Ezután nyomja meg a gomb 2-t a mentéshez.

Mit jelentenek a hibaüzenetek?

Gyakori kódok: LED 1 villog = vízbeviteli probléma; LED 2+5 villog = leeresztési probléma; LED 2+4 villog = ajtó nyitva. Lásd a kézikönyv hibaelhárítási részét.

Kinyithatom az ajtót egy ciklus alatt?

Igen, de legyen óvatos a forró vízzel. A mosogatógép szünetelni fog. Várja meg, amíg a szórókarok megállnak, majd lassan nyissa ki. Csukja be, és nyomja meg a Start/Szünet gombot a folytatáshoz 10 másodperc múlva.

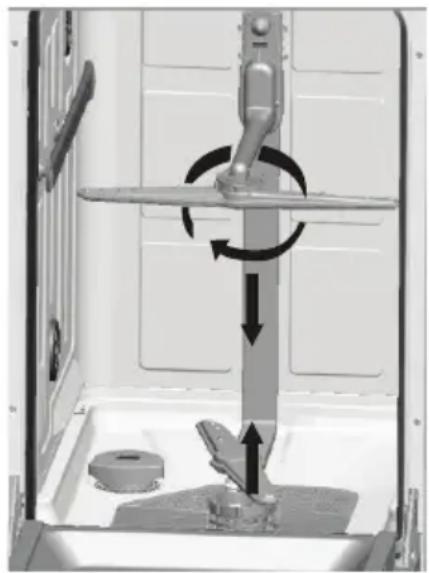

Hogyan tisztítsam a szórókarokat?

Csavarja le a anyát a szórókar fölött, vegye le a kart, mossa le meleg szappanos vízben, és tisztítsa meg a fúvókákat egy puha kefével. Öblítse le és szerelje össze. Rendszeresen tisztítsa.

Mi az a '3 az 1-ben' funkció?

A 3 az 1-ben funkció lehetővé teszi olyan kombinált mosogatótabletták használatát, amelyek sót és öblítőszert is tartalmaznak. Nyomja meg a 3 az 1-ben gombot, amíg a jelzőfény villogni nem kezd, majd indítsa el a ciklust. A só és öblítőszer lámpái irrelevánssá válnak.

HASZNÁLATI ÚTMUTATÓ GZ 8701A Guzzanti

Záruka se nevztahuje.

1. S fosfátmi a chlórom
2. S fosfátmi a bez chlóru
3. Bez fosfátov a bez chlóru

Olvassa el az útmutatót

Tisztelt vásárlónk,

A készülék optimális használata érdekében kérjük, hogy olvassa el figyelmesen az útmutatót még a készülék üzembe helyezése előtt.

Örizze meg az útmutatót későbbi felhasználásra.

Amennyiben továbbadja valakinek a készüléket, mellékelje hozzá az útmutatót is.

Az útmutató biztonsági, kezelési, szerelési utasításokat, hibaelhárítási tanácsokat stb. tartalmaz.

Mielött szervizhez fordulna

A Hibaelhárítás rész áttanulmányozása segítséget nyújthat néhány gyakori probléma megoldásában anélkül, hogy a márkaszervizhez kellene segítségért fordulnia.

MEGJEGYZÉS

A készülék folyamatos fejlesztése és korszerűsítése érdekében a gyártó fenntartja az előzetes figyelmeztetések nélküli módosítások jogát.

TARTALOM

1. Biztonsági információk ...... 3

2. Selejtezés 6

3. Kezelési utasítás ....7

Vezérlőpanel 7

A mosogatógép funkciói 8

1. Az első használat előtt 8

A vízlágyító tartály beállítása 8

Só töltése a vízlágyító tartályba....9

Az öblítőszer – adagoló feltöltése....10

Öblítőszer - adagoló....10

A tisztítószer funkciója ....11

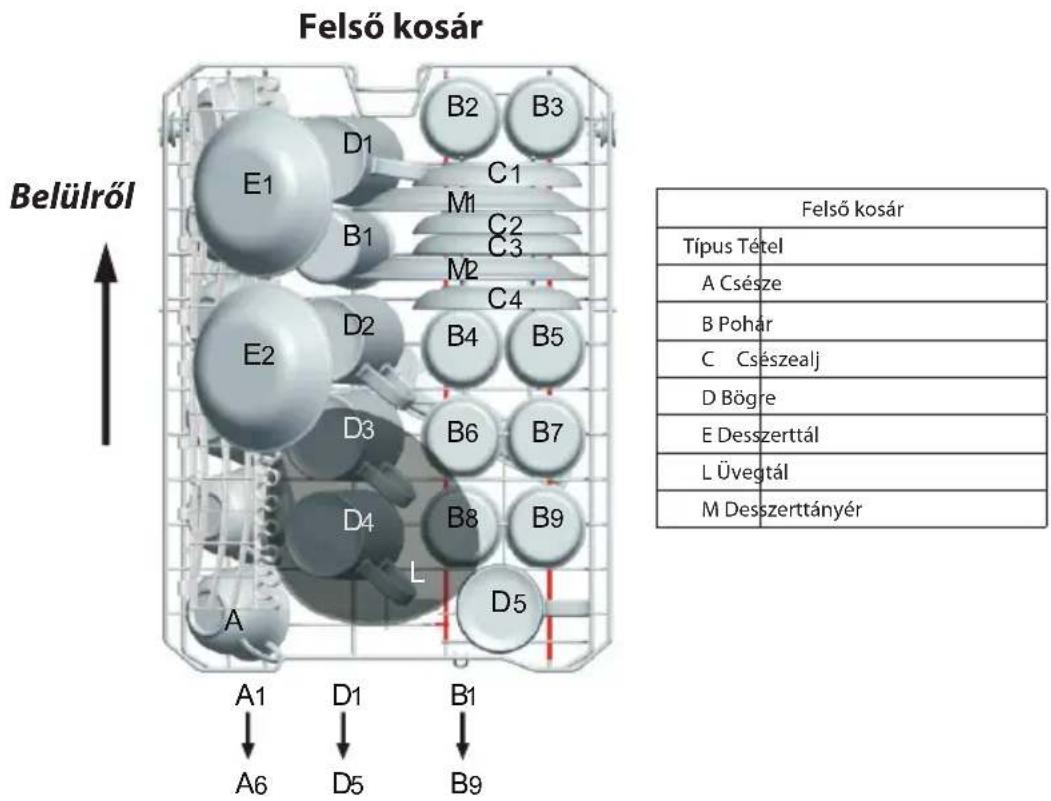

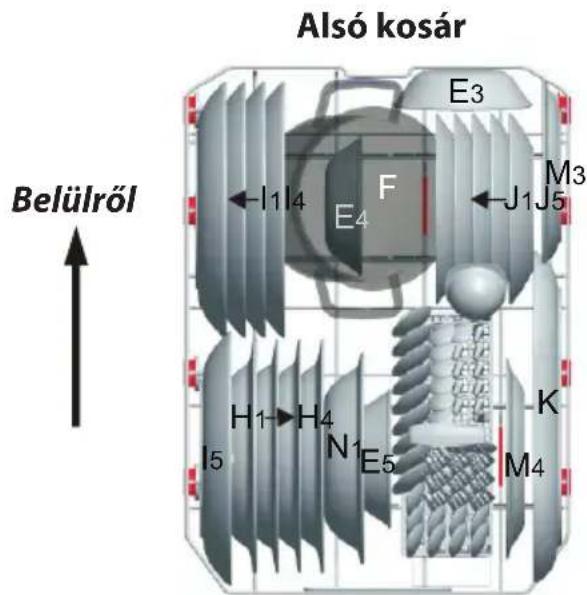

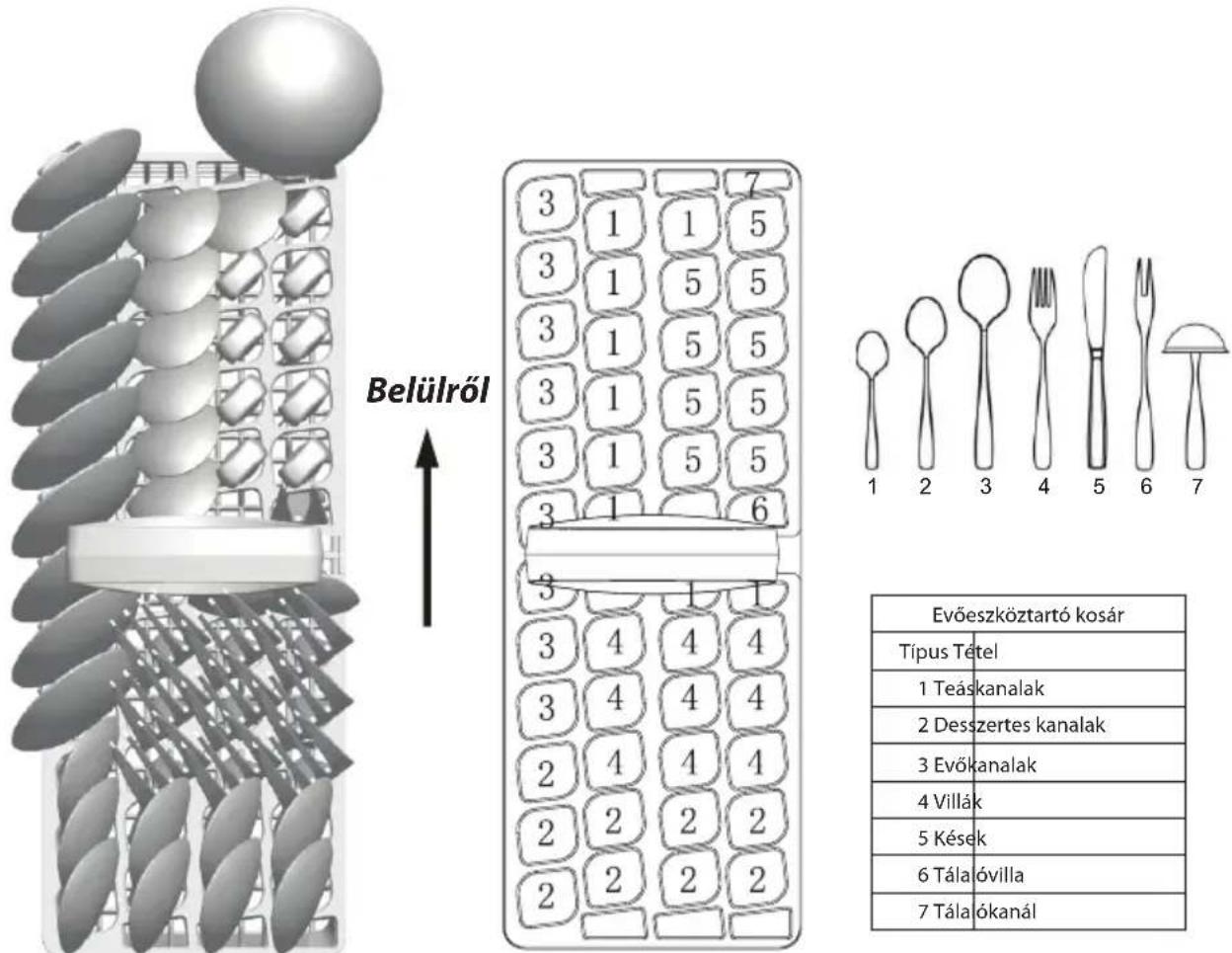

1. A mosogatógép kosarainak használata....14

2. A mosogató program elindítása......18

Programtáblázat....18

A készülék bekapcsolása 18

Bekapcsolás....19

A program kiválasztása 19

A program módosítása....19

Ha kifelejtett egy edényt ....19

1. Karbantartás és tisztítás ...... 20

A mosogatógép karbantartása ....22

1. Hibaelhárítás......23

Hibakódok....23

A szerviz kihívása előtt 24

Müszaki adatok....26

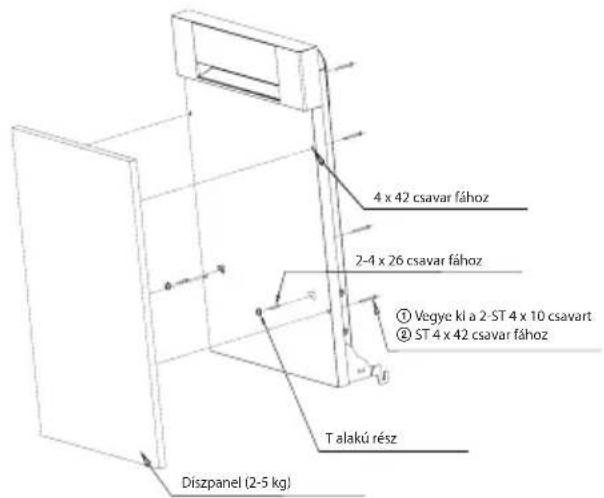

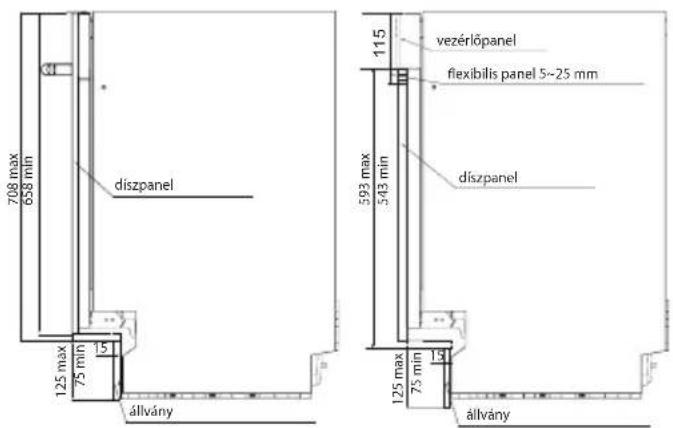

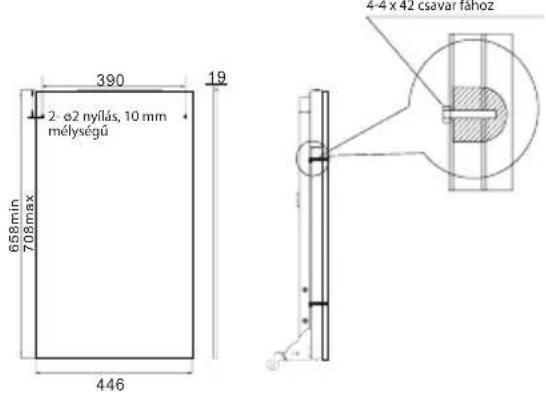

A készülék beépítése....28

1. BIZTONSÁGI INFORMÁCIÓK

FIGYELEM!

A készülék használatánál be kell tartani az alapvető biztonsági szabályokat. Ide tartoznak:

FIGYELEM! A HIDROGÉNGÁZ ROBBANÉKONY!

Néhány esetben a melegvíz rendszerben hidrogén képződhet, ha a készüléket legalább két hétig nem használta.

A HIDROGÉN ROBBANÉKONY. Ha hosszabb ideig nem használta a melegvíz rendszert, a mosogatógép használata előtt nyissa ki az összes melegvíz szelepet, és néhány percen keresztül hagyja valamennyi szelepből folyni a vizet. Ezáltal eltávozik a felhalmozódott hidrogéngáz. A gáz gyúlékony, ezért a művelet elvégzése folyamán ne fűtsön, és ne használjon nyílt lángot.

FIGYELEM! HELYES HASZNÁLAT

• Ne álljon vagy üljön a késszülék ajtajára, sem a kosarakra.
• Ne érintse meg a melegítőtesteket a használat alatt vagy után.
• Ne használja a készüléket, amíg nincs a helyén az összes, a vázat alkotó panel. A gép üzemeltetése alatt csak nagyon óvatosan nyissa meg az ajtót. Fennáll a víz kiömlésének veszélye.
• Ne helyezzen nehéz tárgyakat az ajtóra, és ne lépjen rá a nyitott ajtóra. Ez a készülék felbillenéséhez vezethet.
• Az edény behelyezésénél ügyeljen az alábbiakra:
• Az éles tárgyak behelyezésénél ügyelni kell, hogy ne sérüljön meg a tömítés;

• Az éles késeket nyelükkel felfelé kell behelyezni;

• Figyelem: a késeket és más éles tárgyakat élükkel lefelé, vagy vízszintes helyzetben kell a készülékbe helyezni.

• A készülék használatánál a műanyag részek nem érintkezhetnek a melegítőtestekkel.
• A mosogató ciklus befejezése után ellenőrizze, hogy üres –e a tisztítószer – adagoló.
• Ne tisztítson a mosogatógépben olyan műanyag eszközöket, amelyeken nincs feltüntetve, hogy alkalmasak mosogatógépben való tisztításra. A jelölés nélküli műanyag eszközöknél be kell tartani a gyártó ajánlásait.
• Csak automatikus mosogatógépekhez alkalmas tisztítószereket és öblögetőket használjon. Soha ne használjon szappant, mosóport vagy kézi mosogatáshoz való szert.
• A készülék leválasztásához az áramkörről be kell iktatni egy biztonsági megszakítót, és a vezetők közötti távolság legalább 3 mm kell, hogy legyen.
• Tartsa távol a gyerekeket a tisztító – és öblítő szerektől, valamint a nyitott ajtótól. A készülék belsejében tisztítószer – maradványok lehetnek.
• Az utasításokat a gyártónak vagy egy megbízható viszonteladónak kell közvetítenie.
• Az áramütés veszélyének elkerülése érdekében ne merítse a készüléket, tápkábelt és a dugaszt vízbe vagy más folyadékba.
• A készüléket használhatják 8 évnél idősebb gyerekek és csökkent fizikai, érzékszervi vagy mentális képességű, illetve kellő tapasztalatokkal nem rendelkező személyek is, ha a biztonságukért felelős személy felügyel rájuk, és kellő felvilágosításban részesültek a készülék helyes és biztonságos használatát illetően. Gyerekek nem játszhatnak a készülékkel.

A tisztítást és ápolást nem végezhetik gyerekek felügyelet nélkül.

• A mosogatógépekhez alkalmas tisztítószerek erősen alkáli hatásúak. Használat közben nagyon veszélyesek lehetnek. Óvja a börét és a szemét a szerektől, és ne engedjen gyerekeket a készülék közelébe, ha nyitva van az ajtaja.
• Ne hagyja nyitva a készülék ajtaját. A készülék felbillenhet.
• A sérült tápkábelt a fennálló veszélyek miatt csak a gyártó, szerviz – technikus vagy más, szakképzett személy cserélheti ki.
  • A csomagolóanyagokat megfelelő módon kell selejtezni.
• A szerelés alatt ne hajlítgassa vagy nyomogassa erősen a tápkábelt.
• Ne manipulálja a kezelőgombokat.
• A készüléket új tömlőkkel kell a vízvezetékhez csatlakoztatni, ne alkalmazzon használt tömlőket.
• Győződjön meg arról, hogy a szőnyeg nem akadályozza a talpazat nyílásait.
  • A készülék csak rendeltetési céljára használható.
  • A készülék csak beltéri használatra alkalmas.
  • A készülék nem használható kereskedelmi célokra.

Háztartásbeli és hasonló helyeken történő használatra szolgál. Ne terhelje túl a mosogatógépet. A készülék 9 standard edénykészlethez készült. Ne használjon mosogatógépbe nem alkalmas edényt. Ez fontos a jó eredmény elérése és az alacsony energiafogyasztás szempontjából.

OLVASSA EL ÉS TARTSA BE A BIZTONSÁGI UTASÍTÁSOKAT ŐRIZZE MEG AZ ÚTMUTATÓT

2. SELEJTEZÉS

A mosogatógép csomagolóanyagait megfelelő módon kell selejtezni. Valamennyi csomagolóanyag újrahasználható. A műanyag részeken standard nemzetközi jelölések találhatók.

(pl., PS jelölés a polisztirolon betéteken.)

A készülék jelölése megfelel az elektromos és az elektronikus berendezések hulladék - elhelyezéséről szóló 2002/96/EK európai irányelvnek (WEEE). Az irányelv meghatározza a használt készülékek leadására és újrafelhasználására vonatkozó szabályokat az EU keretén belül.

FIGYELMEZTETÉS!

A csomagolóanyagok veszélyesek lehetnek!

A csomagolóanyag selejtezésével kapcsolatos információkért forduljon az újrahasznosítással foglalkozó gyűjtőtelephez. Távolítsa el a tápkábelt, és tegye használhatatlanná az ajtózárat. Az újrahasznosítható kartondobozokat adja le egy megfelelő gyűjtőhelyen.

A termék megfelelő hulladék-elhelyezésével Ön is hozzájárul a környezetre és az emberi egészségre kifejtett esetleges negatív következmények megelőzésében, amelyeket a termék nem megfelelő hulladékkezelése idézhet elő. A termék újrahasznosításával kapcsolatos részletes információkért kérjük, vegye fel a kapcsolatot a helyi önkormányzattal, vagy a hulladékkezelő szolgálattal.

FONTOS!

A legjobb teljesítmény elérése érdekében a készülék üzembe helyezése előtt olvassa el az útmutatót.

3. KEZELÉSI UTASÍTÁS

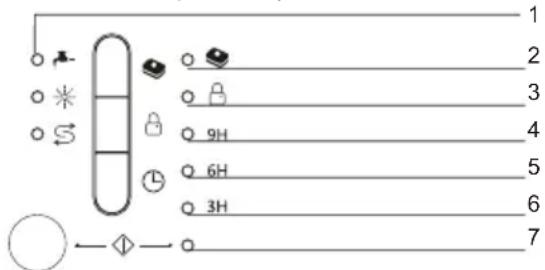

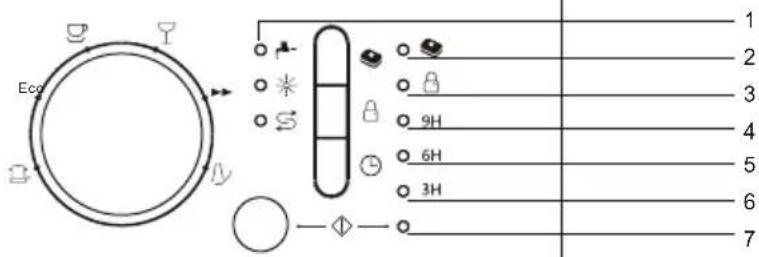

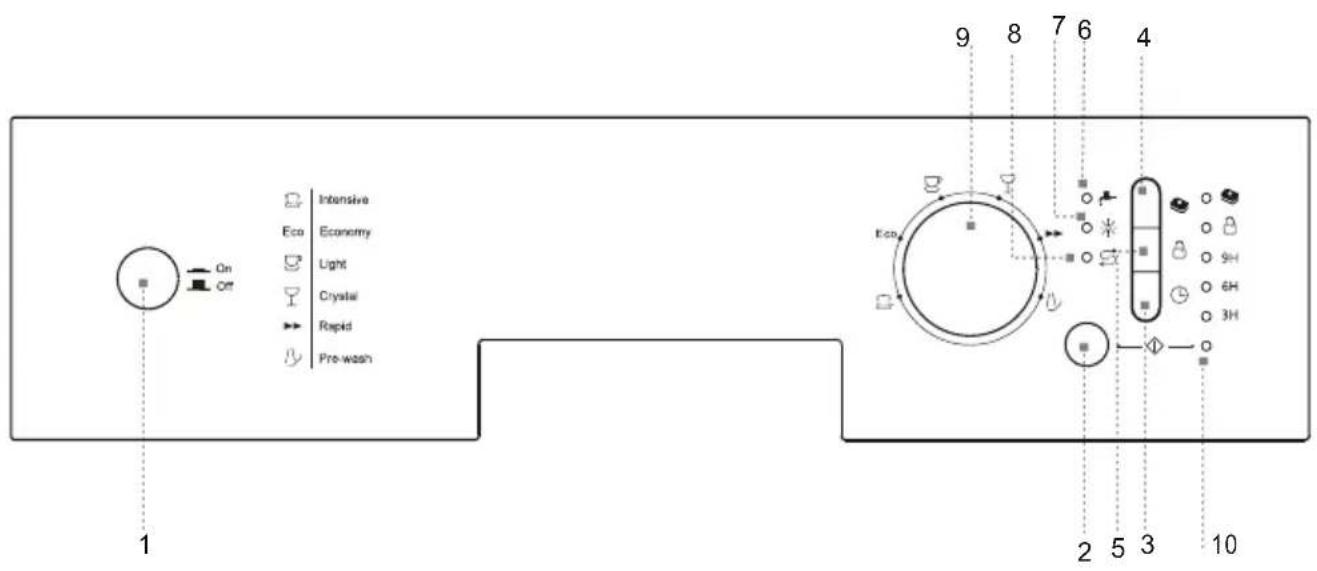

VEZÉRLÓPANEL

1 Főkapcsoló: a készülék be/kikapcsolása.
2 Start\szünet gomb: a mosogatási ciklus elindítása vagy szüneteltetése, illetve kiegészítő funkciók a gomb megnyomása esetén.
3 Késleltetett indítás: az indítást az alábbi módon lehet késleltetni: a gomb egyszeri megnyomásával 3 órával, egy további gombnyomással 6 órával, a harmadik gombnyomással pedig 9 órával. A gomb újabb megnyomásával törlődik a késleltetett indítás funkció.
4 3 az 1-ben gomb: a gomb megnyomásával kiválasztható a 3 az 1-ben funkció.
5 Gyermekzár: tartsa lenyomva 3 másodpercig; a készülék lezárul, és a kezelőgombok nem használhatók.

6 Vízellátás jelzőlámpa: világít, ha el van zárva a vízcsap, vagy eldugult a vízbevezető tömlő.
7 Öblítőszer-hiány jelzőlámpa: világít, ha fel kell tölteni az adagolót.
8 Sóhiány - jelzőlámpa: világít, ha fel kell tölteni a vízlágyító só tartályát.
9 Programtárcsa: a gomb megfordításával kiválasztható a kívánt program.
10 Állapotjelző lámpa: a készülék állapotát jelzi.

A MOSOGATÓGÉP FUNKCIÓI

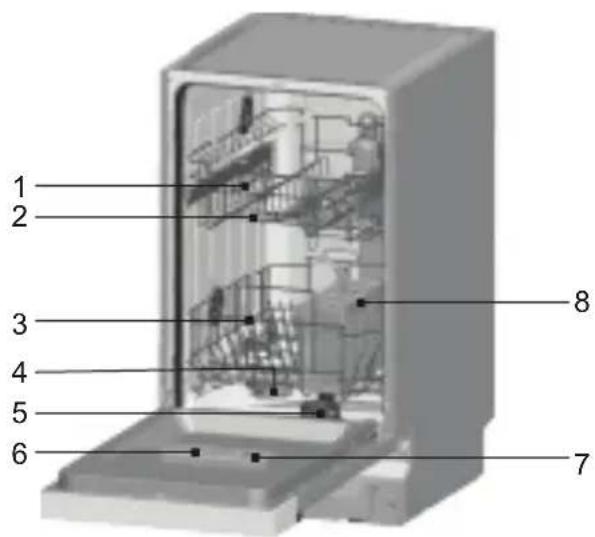

Elölnézet

1 Felső kosár
2 Szórókarok
3 Alsó kosár
4 Vízlágyító tartály
5 Szürök
6 Tisztítószer - adagoló
7 Öblítőszer - adagoló
8 Villatartó rekesz

4. AZ ELSŐ HASZNÁLAT ELŐTT

Teendők a mosogatógép első használata előtt:

A. A vízlágyító tartály beállítása
B. Töltsön 500 ml vizet a sótartályba, majd töltse fel sóval
C. Az öblítőszer – adagoló feltöltése
D. A tisztítószer funkciója

A. A vízlágyító tartály beállítása

A vízlágyító eltávolítja a vízben levő ásványi anyagokat és sókat a vízből, amelyek negatív hatással lehetnek a készülék működésére. Minél magasabb az ásványi anyagok és sók aránya a vízben, annál keményebb a víz. A lágyítót az Ön lakókörnyezetében használatos víz keménységi foka szerint kell beállítani. A víz keménységi fokával kapcsolatos információkért forduljon a helyi vízszolgáltatóhoz.

Beállítás

A sóadagolást H0 és H7 között lehet beállítani.

H0 beállításnál nincs szükség sóra.

1. Állapítsa meg a vízvezetékből folyó víz keménységi fokát. Forduljon segítségért a vízművekhez.
2. A beállítás értékét a vízkeménység táblázata ismerteti.
3. Csukja be az ajtót.
4. Kapcsolja be a fökapcsolót.

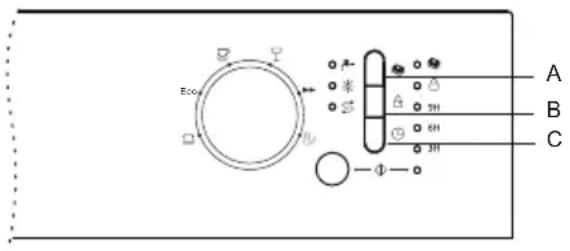

5. Tartsa lenyomva a „ ^♦ ” gombot, majd nyomja le 5 másodpercre a „ ^♦ ” gombot. Egy hangjelzés lesz hallható és világít a jelzőlámpa. (Lásd vízkeménységi táblázat és állapotjelző lámpa: a gyári beállítás a H4.)

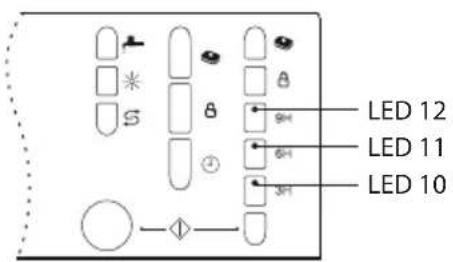

A beállítás megváltoztatása:

1. Nyomja meg a „ ⏻“ gombot.

A beállítás értéke minden gombnyomásnál egy szinttel növekszik; a H7 elérése után a beállítás visszatér a H0 értékre (kikapcsolva).

1. Nyomja meg a „ ◇“ gombot. A beállítás rögzítve van.

Vízkeménység táblázat és állapotjelző lámpa

Vízkeménység Mmol/l		Beállított érték	a készüléken	Állapotjelző lámpa(LED10+LED11+LED12)
°Clark Tartomány
0-8 Lágy 0-1,1 H0 Világít + világít + világít
9-10 Lágy 1,2-1,4 H1 Világít + világít + villog
11-12 Közepes 1,5-1,8 H2 Világít + villog + világít
13-15 Közepes 1,9-2,1 H3 Világít + villog + villog
16-20 Közepes 2,2-2,9 H4 Villog + világít + világít
21-26 Kemény 3,0-3,7 H5 Villog + világít + villog
27-38 Kemény 3,8-5,4 H6 Villog + villog + világít
39-62	kemény	5,5-8,9	H7	Villog + villog + villog

B. Só töltése a vízlágyító tartályba

Mindig mosogatógéphez való sót használjon.

MEGJEGYZÉS: Ha az Ön készüléke nincs vízlágyítóval felszerelve, ugorja át a részt.

VÍZLÁGYÍTÓA víz keménységi foka eltérő az egyes helyeken. Ha a mosogatógép kemény vizet használ, az edényen és az evőeszközön foltok képződnek.A készülék egy speciális lágyítóval rendelkezik, amely kifejezetten mosogatógépbe kifejlesztett sót használ a vízben levő vízkő és ásványi anyagok eltávolítására.

A sótartály az alsó kosár alatt található, és az alábbi módon kell feltölteni:

Vigyázat!

Csak mosogatógépekbe való sót használjon! Minden más típusú só, amely nem speciálisan mosogatógépbe való, főleg az étkezési só, károsítja a vízlágyító berendezést. A gyártó nem vállalja a felelősséget az olyan károkért, amelyeket nem megfelelő só használata okozott.

A sót mindig egy csak teljes mosogató ciklus elvégzése előtt töltse be a tartályba.

Ezzel megakadályozható, hogy a mosogató alján sós üledék maradjon, amely korróziót okozhat. Az első mosogató ciklus után kialszik az indikátor a vezérlőlapon.

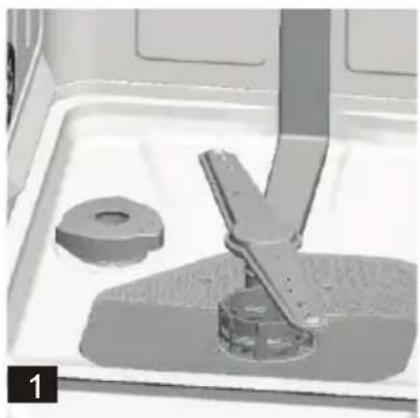

A. Vegye ki az alsó kosarat, és csavarja le a sótartó kupakját 1.
B. Az első töltésnél először töltse fel a tartályt kb. 2/3 részig vízzel (kb. 500 ml) 2.

C. Helyezze a (mellékelt) tölcsért a nyílásba, és töltsön be kb. 1,2 kg sót. Egy kevés víz kifolyhat, ez normális jelenség.
D. Csavarja vissza a kupakot.
E. A sóhiányt jelző lámpa általában a tartály feltöltése után 2-6 nappal alszik ki.

MEGJEGYZÉS:

1. A sótartályt fel kell tölteni, ha a vezérlőlapon felgyullad a sóhiányt jelző lámpa. A feloldódástól függően a lámpa olyankor is világíthat, a tartály fel van töltve. Ha a vezérlőlapon nincs sóhiányt jelző lámpa (modelltől függően), akkor az elvégzett mosogató ciklusok számából lehet következtetni, hogy mikor kell feltölteni a tartályt sóval (lásd a táblázatot).
2. Sómaradványok esetén a gépben indítsa el a beáztatás programot a maradvány eltávolításához.

C. Az öblítőszer – adagoló feltöltése

Az öblítőszer funkciója

A készülék automatikusan adagolja az öblítőszert az utolsó öblítés során, amely biztosítja az alapos öblítést, a foltok eltávolítását és az alapos száradást.

Figyelem!

Csak speciálisan mosogatógépbe való öblítőszert használjon. Soha ne töltsön más folyadékot az öblítőszer tartójába (pl. mosogatószert, folyékony tisztítószert). Ezáltal megsérülhet a készülék.

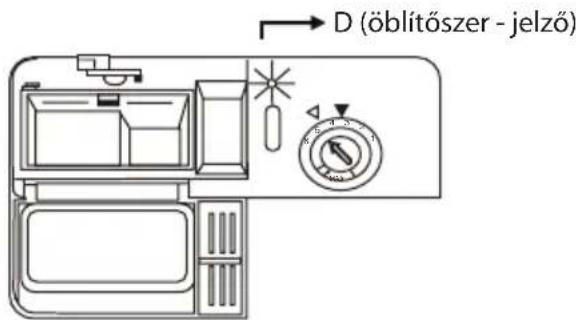

Mikor kell utántölteni az öblítőszer - adagolót

Amennyiben a vezérlőlapon nincs öblítőszer - hiányt jelző lámpa, a kupak mellett található „D“ optikai szintjelző színéről lehet megállapítani az öblítőszer mennyiségét. Amikor a tartály tele van, az egész jelző sötét. Ahogy fogy az öblítőszer, a fekete pont mérete csökken. Ne hagyja, hogy az öblítőszer mennyisége 1/4 rész alá csökkenjen.

Ahogy fogy az öblítőszer, a fekete pont mérete az alábbi módon változik.

Telített
^3/_4 részig
• 12-ig
14 részig – fel kell tölteni
○ Üres

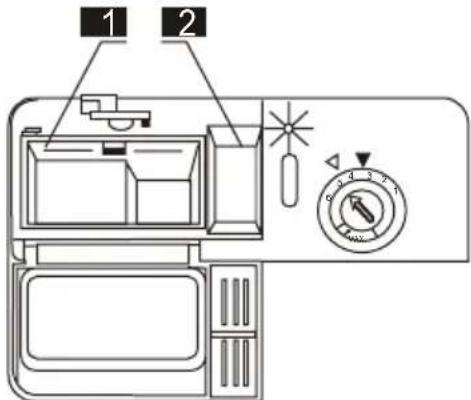

ÖBLÍTŐSZER - ADAGOLÓ

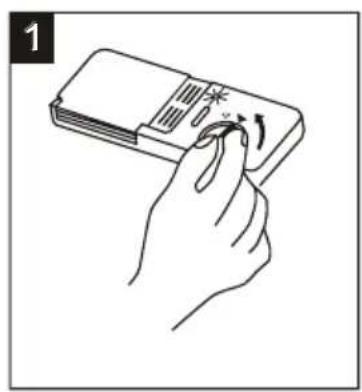

1 Fordítsa az adagoló kupakját „open“ (balra) pozícióra, és emelje fel.
2 Töltse be az öblítőszert az adagolóba, ne töltse túl.
3 Helyezze vissza a kupakot úgy, hogy egy vonalban legyen az „open” nyíllal és fordítsa a „closed” (zárt) (jobbra) pozícióra.

Az öblítőszert a mosogatógép az utolsó öblítésnél tölti be, és ez megakadályozza, hogy a vízcseppek nyomot és foltokat hagyjanak az edényeken. Az öblítőszer elősegíti a száradást is, mert a víz lecsurog az edényekról.

A mosogatógépbe csak folyékony öblítőszert szabad tölteni. Az öblítőszer tartálya az ajtó belső oldalán, a tisztítószer - adagoló mellett található. A tartály megtöltéséhez nyissa ki a kupakot és töltse az öblítőszert az adagolóba, amíg a folyadékszint kijelzője teljesen feketévé nem válik. A tartályba kb. 140 ml öblítőszer tölthető.

Ne töltse túl a tartót, mert ez túlzott habképződéshez vezet. A kiömlött öblítőszert törölje le egy nedves ronggyal. Ne felejtse el visszazárni a kupakot az ajtó becsukása előtt.

Figyelem!

A melléömlött tisztítószert távolítsa el egy nedvszívó ronggyal, ezzel elkerülhető a túlzott habképződés a következő mosogatás folyamán.

Az öblítőszer – adagoló beállítása

Az öblítőszer - adagoló négy vagy hat különböző pozícióra állítható. Először mindig a, „4“ pozícióra állítsa. Ha az edény foltos marad, vagy rosszul szárad, töltsön be több öblítőszert a kupak leemelése után, és fordítsa a szabályozót az „5“ pozícióra. Ha az edény még mindig rosszul szárad vagy foltos, növelje a beállítás értékét, amíg az edény nem lesz tiszta. A gyári beállítás az 5.

Adagolási mennyiség szabályozó (öblítőszer)

MEGJEGYZÉS: növelje az adagot, ha az edényen a mosogatás után vízcseppek vagy vízkő foltok vannak. Csökkentse, ha az edényen ragacsos fehér foltok vannak vagy a poharakon és késpengéken kékes bevonat képződik.

D. A tisztítószer funkciója

A vegyi összetevőket tartalmazó tisztítószerek a szennyeződések, üledékek eltávolításához szükségesek, és segítenek kimosni ezeket a mosogatógépből. A legtöbb, kereskedelemben kapható tisztítószer alkalmas erre a célra.

Koncentrált tisztítószerek

Vegyi összetételük alapján a tisztítószerek két csoportra oszthatók:

■ Hagyományos alkáli tisztítószerek oldószerekkel
■ Alacsony alkáli tartalmú tisztítószerek természetes enzimekkel

Az „Eco“ program használata koncentrált szerekkel kombinálva csökkenti a szennyezettséget és hatékonyan tisztítja az edényeket; ezek a mosogató programok kifejezetten a szennyezettség eltávolítására lettek kifejlesztve a koncentrált tisztítószerek enzimeinek felhasználásával. Ezért az „Eco“ program használata koncentrált tisztítószerekkel ugyanolyan eredményhez vezethet, mint az „intenzív“ program alkalmazása.

Tisztítótabletták

A különböző márkájú tisztítótabletták különböző gyorsasággal oldódnak fel. Ezért némely tisztítótabletta a rövid programok használatakor nem tudja kifejteni teljes tisztító hatékonyságát. Tisztítótabletta használata esetén hosszú mosogató programot válasszon, hogy a tisztítószer maradványai teljesen feloldódjanak.

Tisztítószer - adagoló

Az adagolót minden mosogató ciklus megkezdése előtt fel kell tölteni a programtáblázatban levő utasítások szerint. Ez mosogatógép kevesebb tisztító-és öblítőszert használ, mint a hagyományos mosogatógépek. Általában az átlagosan szennyezett edényekhez egy evőkanál tisztítószer hozzáadása elegendő. Az erősen szennyezett edényekhez több tisztítószer szükséges. A tisztítószert mindig közvetlenül a mosogató program megkezdése előtt töltse be, mert egyébként megnedvesedhet, és ezáltal nem fog teljesen feloldódni.

A megfelelő tisztítószer - mennyiség

1 Amennyiben a fedő csukva van, nyomja meg a nyitógombot. A fedő kinyílik.
2 A tisztítószert mindig a mosogató program megkezdése előtt töltse be. Csak mosogatógépbe való minőségi tisztítószert használjon.

FIGYELEM!

A tisztítószer korrozív! Tartsa távol a gyerekektől.

Mindig csak mosogatógépbe való tisztítószert használjon. A tisztítószert tartsa tisztán és szárazon. Ne töltsön tisztítószert az adagolóba, amennyiben nem áll szándékában azonnal bekapcsolni a készüléket.

A tisztítószer betöltése

Töltse fel az adagolót tisztítószerrel. A jelzések az adagolási mennyiséget jelentik a jobboldali ábra alapján.

1 A főciklushoz való tisztítószer helye, a „MIN“ jelzés kb. 20 g tisztítószert jelent.
2 Az előmosogatáshoz való tisztítószer helye, kb. 5 g tisztítószer.

Kérjük, tartsa be a tisztítószer gyártójának csomagoláson található adagolási és tárolási utasításait. Csukja be a fedőt és nyomja addig, amíg a helyére kattan. Amennyiben az edények nagyon szennyezettek, töltsön be plusz tisztítószert az előmosogatás tartórészbe. Ez a tisztítószer az előmosogatási szakasz folyamán fejti ki hatását.

MEGJEGYZÉS:

Az egy programhoz való tisztítószer adagolási mennyiségére vonatkozó információk az utolsó oldalon találhatók. Ügyeljen arra, hogy a szennyezettségtől és a víz keménységi fokától függően a mennyiség eltérő lehet. Tartsa be a gyártó utasításait a csomagoláson.

Tisztítószerek

A tisztítószereknek 3 típusa van:

1. Foszfát – és klórtartalmú
2. Foszfáttartalmú és klórmentes
3. Foszfát – és klórmentes

Általában az új, poralapú tisztítószerek foszfátmentesek. A foszfát vízlágyító funkciója nem biztosított, ezért azt tanácsoljuk, hogy töltsön sót a tartályba, ha a víz keménységi foka eléri a 6 dH-t. Amennyiben foszfátmentes tisztítószert használ, és az Ön lakókörnyezetében a víz kemény, foltok lehetnek az edényeken és poharakon. A jobb eredmény elérése érdekében ilyenkor töltsön be több tisztítószert. A klórmentes tisztítószerek csak kicsit fehérítenek; makacs és színes foltok talán nem tünnek el teljesen. Ebben az esetben válasszon magasabb hőmérsékletű programot.

A „3 az 1-ben“ tisztítószerek használata

1. Mielőtt ezeket a termékeket használni kezdené, győződjön meg arról a gyártó utasításai alapján, hogy a háztartásában használt víz keménységi foka megfelel a gyártó követelményeinek (a csomagoláson).
2. Ezeket a termékeket szigorúan a gyártó utasításai szerint kell használni.
3. Amennyiben problémák adódnak a „3 az 1-ben“ első használata során, kérjük, lépjen kapcsolatba a tisztítószer gyártójával (lásd csomagolás).

Ezek a termékek magukba foglalják a tisztítószert/öblítőszert és a sót. A termék használata előtt mindig ellenőrizze, hogy a háztartásában használt víz keménységi foka megfelel a gyártó követelményeinek (lásd csomagolás).

Speciális ajánlások

Kombinált tisztítószerek használata esetén nincs szükség öblítőszer és só hozzáadására. Előnyös lehet egy alacsonyabb keménységi fok beállítása a víznél.

A „3 az 1-ben“ funkció kiválasztása:

1. Csukja be az ajtót és válassza ki a 3 az 1-ben programot az „A” funkciógomb megnyomásával, amíg villogni a kezd a „3in1”.

2. A 3 az 1-ben mosogató ciklus a start/szünet gomb megnyomásával aktiválódik, világít a „3in1“ lámpa.

A „3 az 1-ben“ funkció kikapcsolása:

Tartsa be a „Folyamatban levő program törlése” részben ismertetett utasításokat. Egy standard tisztítórendszer kiválasztása esetén:

1. Töltse fel a sótartályt és az öblítőszer - adagolót.

2. Állítsa be a víz keménységi fokának szabályozóját a legmagasabb beállításra, és végezzen el egymás után 3 Eco ciklust edény nélkül.

3. Most állítsa be a keménységi fokot az Ön által használt víz keménységi fokának megfelelően (részletes információk a kezelési útmutatóban).

5. A MOSOGATÓGÉP KOSARAINAK HASZNÁLATA

A legjobb eredmény elérése érdekében tartsa be az alábbi utasításokat. A kosarak és evőeszköztartó rekeszek megjelenése és funkciója a modelltöl függően eltérő lehet.

A kosarak feltöltése vagy kiürítése előtt

Távolítsa el a nagyobb ételmaradékokat. Nem szükséges az edényeket folyó víz alatt leöblíteni.

A következő módon helyezze be az edényeket a mosogatógépbe:

1. A csészéket, poharakat, serpenyőket/lábasokat stb. fejjel lefelé helyezze a készülékbe.
2. A görbe vagy üreges tárgyakat ferdén helyezze be, hogy a víz lefolyhasson róluk.
3. Minden tárgyat stabilan kell behelyezni, hogy ne boruljanak fel.
4. A tárgyak nem akadályozhatják a szórókarok szabad forgását.

Nagyon kicsi tárgyakat ne tisztítson mosogatógépben, mert ezek könnyen kieshetnek a kosarakból.

Az edények kiszedése

Ajánlatos először az alsó kosárból kipakolni, hogy a víz ne csepegjen az alsó kosárban levő edényre.

A felső kosár használata

A felső kosárba helyezze az érzékeny és könnyebb edényeket; ilyenek a poharak, kávés és teás csészék, csészealjak, tányérok, kis tálak és sekély serpenyők (ha nem nagyon szennyezettek). Úgy helyezze be az edényeket, hogy a vízsugár ne mozdíthassa el azokat.

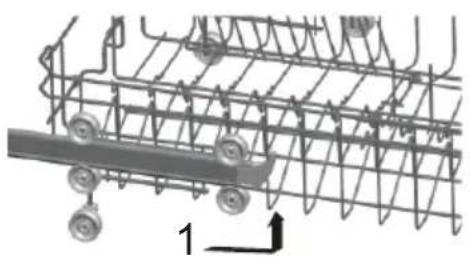

A felső kosár beállítása

Szükség esetén a felső kosár magassága állítható, ezáltal több helyet lehet nyerni a nagyobb edények behelyezéséhez a felső vagy alsó kosárban. A felső kosár magasságát a kerekek különböző magasságú sínekre való helyezésével lehet beállítani. A hosszú tárgyakat, a tálaló eszközöket, a salátatálaló evőeszközöket vagy késeket úgy kell a kosárba helyezni, hogy ne akadályozzák a szórókarok szabad forgását. A rekesz visszahajtható vagy kivehető, amennyiben nem használja azt.

Az alsó kosár használata

Az alsó kosárba helyezze a nagyobb, nehezebben tisztítható tárgyakat: lábasokat, serpenyőket, fedőket, tálaló edényeket és tálakat, a következő oldalon található ábra szerint. A tálaló edényeket és fedőket a kosár alsó részébe helyezze, hogy azok ne akadályozzák a szórókarok szabad forgását. A lábasokat, tálaló edényeket stb. mindig fejjel lefelé kell behelyezni. A mély edényeket ferdén helyezze be, hogy a víz könnyebben elfolyhasson. Az alsó kosárban egy lehajtható tüskesor van, ami megkönnyíti a nagyobb vagy több edény behelyezését.

Alsó kosár
Típus Tétel
E Desszerttál
H Mélytányér
I Lapos tányér
H Desszerttányér
K Ovális tál
F Kis lábas
M Desszerttányér
N Tál

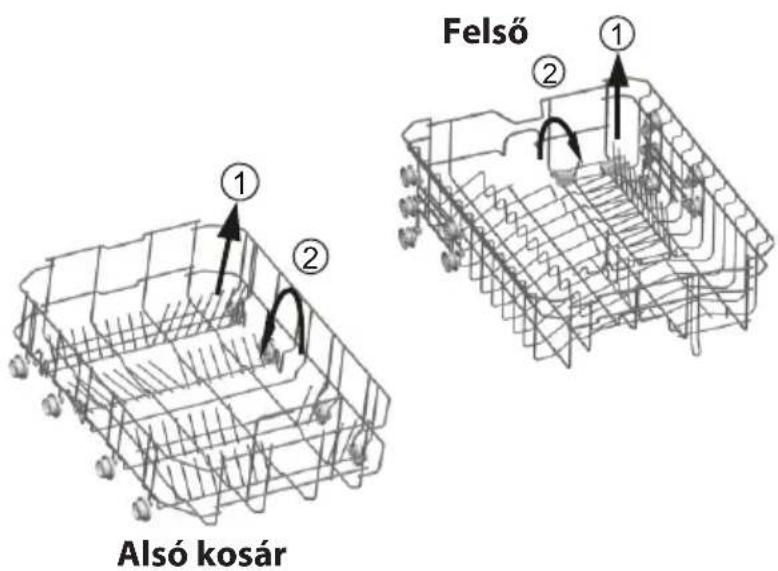

\* Lehajtható tüskék a felső és alsó kosárban

A lehajtható tüskék két sort képeznek az alsó kosárban, és nagyobb tárgyak, mint lábasok, serpenyők stb. elhelyezésére szolgálnak. Szükség esetén minden részt külön-külön vagy együtt le lehet hajtani, ami lehetővé teszi a nagyobb tárgyak behelyezését. A mozgatható rács fel – és lefelé is hajtható

* Opcionális

Evőeszköztartó kosár és villatartó rekesz

Az evőeszközt fogantyúval lefelé kell a kosárba helyezni: ha a rácshoz oldalsó kosarak is tartoznak, akkor a kanalakat egyenként kell a megfelelő résekbe helyezni, a hosszú tárgyakat pedig vízszintesen a felső rács elejére fektetni.

Evőeszköztartó kosár

Ajtó melletti rész Ajtó melletti rész

Az alábbi edények/evőeszközök mosogatógépbe

Nnem alkalmasak

Fa-, porcelán- vagy cserépfogantyús

evőeszközök

Nem hőálló műanyag edények

Régi, ragasztott edények

Ragasztott edények

Réz vagy ón tárgyak

Ólomkristály

Nem rozsdamentes acéleszközök

Fatányérok

Müszálból készült tárgyak

FIGYELEM!

Ügyeljen arra, hogy a tárgyak ne lógjanak ki a kosár aljából.

Részben alkalmas edények

Néhány üvegfajta többszörös mosogatás után fénytelenné válhat.

Az ezüst – és alumínium tárgyak elszíneződhetnek.

A mázas edények többszörös mosogatás után kifakulhatnak.

MEGJEGYZÉS:

Ne tegyen a mosogatógépbe olyan tárgyakat, amelyek hamuval, gyertyaviasszal lakkal vagy festékkel szennyezettek. Új edény vásárlásakor győződjön meg arról, hogy az mosogatógépben is tisztítható.

MEGJEGYZÉS:

Ne töltse túl a készüléket. A mosogatógépbe 9 standard edénykészlet fér be. Ne tegyen mosogatóképben nem tisztítható edényt a készülékbe. Ez fontos a kívánt eredmény elérése és az energiatakarékosság szempontjából.

Evőeszközök és edények behelyezése

Az edény behelyezése előtt:

Távolítsa el a nagyobb ételmaradékokat.

Áztassa be az odaégett szennyeződéseket.

Edény és evőeszközök bepakolásánál ügyeljen a következőkre:

Az edények és evőeszközök nem akadályozhatják a szórókarok forgását.

Az üreges edényeket, mint a csészék, lábasok stb. nyílásukkal lefelé kell behelyezni, hogy a víz szabadon kifolyhasson. Az edények és evőeszközök ne legyenek egymáson és ne fedjék egymást.

A poharakat úgy kell behelyezni, hogy ne érjenek egymáshoz és ne sérüljenek meg.
■ Az alsó kosárba tegye a nagyobb és nehezebben tisztítható edényeket.
A felső kosár az érzékenyebb és könnyebb edények, pl. poharak, teás és kávés csészék elhelyezésére szolgál.

Figyelem!

A függőleges helyzetben behelyezett hosszú kések veszélyesek lehetnek!

A hosszú és/vagy éles tárgyakat mindig vízszintesen kell a felső kosárba helyezni.

Az üveg vagy más edények sérülése

Lehetséges okok:

Az üveg típusa vagy a gyártási folyamat. A tisztítószer vegyi összetétele.
■ A víz hőmérséklete és a ciklus hossza.

Javasolt megoldás:

■ Olyan üveg – és porcelánedényeket használjon, amelyek alkalmasak a mosogatógépben való tisztításra.
Az edény típusától függően enyhe tisztítószert használjon. Szükség esetén kérjen a gyártótól további információkat.
■ Válasszon alacsony hőmérsékletű programot.
A sérülések elkerülése érdekében a program befejezése után a lehető legrövidebb időn belül vegye ki a poharakat és edényeket.

A mosogatás végén

A program befejezésekor 6 hangjelzés lesz hallható. Kapcsolja ki a készüléket a főkapcsolóval, zárja el a vízcsapot és nyissa ki az ajtót. Várjon néhány percet az edények kipakolásával, mert még nagyon forróak, és ilyenkor könnyebben eltörhetnek. Ez a pihentetés elősegíti a száradást is.

6. A MOSOGATÓ PROGRAM ELINDÍTÁSA

Programtáblázat

Program Információ a ciklusról A ciklus		leírása	Tisztítószer elő/fómosás	Program hossza (perc)	Energia (kWh)	Víz (l)
Intensive	Erősen szennyezett edények, pl. serpenyők, lábasok, fazekak, kiszáradt maradékokkal szennyezett edények.	Előmosogatás Mosogatás (62°C)1. öblítés2. öblítésForró öblítésSzárítás	3/14(vagy 3 az 1-ben)	170 1,20	16,4
Eco(*E 60436)(Standard program)	Átlagosan szennyezett edények, pl. lábasok, tányérok, poharak és enyhén szennyezett serpenyők.	Előmosogatás Mosogatás (46°C)Forró öblítésSzárítás	3/14(vagy 3 az 1-ben)	240 0,70	04 10,0
Light	Enyhe mosogató ciklus finom, hőérzékeny edényekhez. (Indítsa el a ciklust közvetlenül a behelyezés után.)	Mosogatás (45°C)ÖblítésForró öblítésSzárítás	3/12(vagy 3 az 1-ben)	82 0,76	10,0
Crystal	Enyhén szennyezett edények, pl. tányérok, poharak, tálak és enyhén szennyezett serpenyők.	Mosogatás (40°C)ÖblítésForró öblítésKristály - szárítás	12 109 0,63	10,0
Rapid	Rövid mosogatás enyhén szennyezett edényekhez, szárítás nélkül.	Mosogatás (45°C)Forró öblítés	10 40 0,60	6,8
Pre-Rinse	Edények leöblítése, amelyeket csak másnap készül elmosogatni.	Előmosogatás / 13	0,01 3,6

1. Az ECO program átlagosan szennyezett edényhez alkalmas, ez a leghatékonyabb program áram- és vízfogyasztás szempontjából.
2. Az edény kézi előöblítése magasabb víz- és energiafogyasztást eredményez és nem ajánlott.
3. A használati utasítás betartása esetén a mosogatógép használata általában kevesebb energia- és vízfogyasztást eredményez, mint a kézi mosogatás.

* EN 60436: ez a program a tesztelő ciklus.

Információk az EN 60436 szabvány szerinti összehasonlító teszthez:

• Kapacitás: 9 készlet
• A felső kosár pozíciója: alsó pozíció
• Öblítőszer - adagoló beállítás: 6 (vagy 4; adagoló négy beállítással)

A készülék bekapcsolása

A mosogató ciklus elindítása

Húzza ki a felső és alsó kosarat, helyezze be az edényeket és:

1. Tolja vissza a kosarakat. Ajánlatos először az alsó, majd a felső kosarat megtölteni (lásd „A mosogatógép kosarainak használata“ fejezetet). Töltse be a tisztítószert (olvassa el a „Só, tisztítószer és öblítőszer“ részt).
2. Csatlakoztassa a dugaszt a fali aljzathoz. Az áramellátásnak a következő értékekkel kell rendelkeznie: 220 - 240 V AC 50 Hz, az aljzat jellemzője 12 A 250 VAC. 50 Hz.

Győződjön meg arról, hogy a vízcsap ki van nyitva. Csukja be az ajtót, nyomja meg a „bekapcsolás/kikapcsolás“ gombot, a szabályozó tárcsával válassza ki a kívánt programot. (Olvassa el a „Programtáblázat” részt). Győződjön meg arról, hogy az ajtó rendesen be van csukva.

MEGJEGYZÉS:

Az ajtó becsukásánál „kattanást“ kell hallania.

A mosogatási ciklus végén kapcsolja ki a készüléket a fő kapcsológombbal.

Bekapcsolás

1. Ha zárva van a vízcsap, nyissa ki.
2. Csukja be a készülék ajtaját.
3. Ellenőrizze, hogy a szórókarok szabadon forognak.
4. Kapcsolja be a készüléket a „ ◇” megnyomásával.

Fokozatosan felvilágítanak a további ellenőrző lámpák, a késleltetett indítás és az állapotjelző lámpája.

A program kiválasztása

Válasszon programot az edény típusa és szennyezettsége alapján.

A különböző programokat és használatukat az útmutató ismerteti.

Állítsa a kezelőgombot a kívánt programra.

A program módosítása

Feltétel: A folyamatban levő ciklus csak akkor módosítható, ha még csak egy rövid ideje működik. Ellenkező esetben a tisztítószer már kikerült az adagolóból, vagy a készülék már leürítette a mosogatóvizet. Ebben az esetben a tisztítószer – adagolót újra kell tölteni. („A tisztítószer betöltése“ rész).

Fordítsa a szabályozót a kívánt ciklusbeállításra (olvassa el a „Mosogató ciklus elindítása részt“). Ezután zárja be az ajtót.

⚠ MEGJEGYZÉS: amennyiben mosogatás közben kinyitja az ajtót, a készülék félbeszakítja működését, és egy figyelmeztető hangjelzés lesz hallható. Villogni fognak a „LED 2“ és „LED 4“ lámpák. Az ajtó becsukása után 10 másodperccel a készülék ismét működni kezd. A „7“ jelzőlámpa az alábbi állapotokat jelezheti:

1. A készülék üzemel: a mosogató ciklus folyamán a lámpa fényesen világít.
2. Szünet: a lámpa erős fénnyel villog a ciklus megszakítása folyamán.
3. Program befejezve: a program végén a lámpa gyenge fénnyel villog.

Ha kifelejtett egy edényt

A kifelejtett edény a tisztítószer-tartó kinyílása előtt bármikor betehető a gépbe.

1. Nyomja meg a „ ◇” gombot a mosogatás félbeszakításához.
2. A szórókarok megállása után nyissa ki teljesen az ajtót.
3. Helyezze be a kifelejtett edényt.
4. Csukja be az ajtót. Nyomja meg a „gombot; 10 mp múlva a készülék ismét működni kezd.

FIGYELEM!

Az ajtó kinyitása üzemelés közben veszélyes lehet, mert a készülékböl forró víz permetezhet. Kapcsolja ki a készüléket. A programjelző lámpa világít, ha a program befejeződött.

1. Kapcsolja ki a készüléket az ON/OFF megnyomásával.

2. Zárja el a vízcsapot!

Óvatosan nyissa ki a készülék ajtaját. A készülékből forró gőz távozhat!

A forró edény érzékeny a koccanásra. Hagyja az edényeket kb. 15 percig hülni, mielőtt kipakolná a készülékből.
Nyissa ki a mosogatógép ajtaját, hagyja résnyire nyitva, és várjon néhány percet a kipakolás előtt. Ezáltal az edények könnyebben megszáradnak.

Az edények kivétele

Normális jelenség, ha a mosogatógép belseje nedves.

Először az alsó kosarat ürítse ki, majd a felsőt. Így elkerülhető, hogy a vízcseppek a felső kosárból az alsó kosárban levő edényekre csepegjenek.

7. KARBANTARTÁS ÉS TISZTÍTÁS

Szürörendszer

A szűrő megakadályozza, hogy nagyobb ételmaradékok vagy más tárgyak a szivattyúba kerüljenek. Az ételmaradványok néha eltömíthetik a szűrőt.

A szürörendszert egy durvaszürő, egy lapos szürő (főszürő) és egy mikroszürő (finom szürő) képezi.

1 Lapos szűrő

A főszűrő által felfogott ételdarabokat és szennyeződéseket az alsó szórókaron egy speciális vízsugár porlasztja szét.

2 Durvaszúrő

A nagyobb darabokat, például a csont- vagy üvegdarabokat, amelyek eltömíthetik a lefolyócsövet, a durvaszűrő fogja fel.

A szűrő által felfogott tárgyak eltávolításához enyhén nyomja meg a szűrő tetején lévő füleket, és emelje ki a szűrőt.

3 Mikroszürő

Ez a szürő a leeresztő részben gyűjti össze az ételmaradékokat, és megakadályozza, hogy azok a ciklus közben visszakerüljenek az edényekre.

- Minden mosogatás után ellenőrizze a szűróket.

- A durvaszűrő lecsavarásával kiveheti az egész szűrőrendszert.

Távolítsa el az ételmaradékokat, és tisztítsa meg a szűrőket folyó víz alatt.

1. lépés: forgassa a durvaszűrőt az óramutatóval ellentétes irányban, és emelje ki.

2. lépés: emelje ki a lapos szüröt.

Az 1. és 2. lépéssel kiemelheti a szűrőrendszert; a beszerelésnél fordított sorrendben kell eljárni 3.

A szűrőegység

A legjobb eredménye érése érdekében a szűrőkészletet rendszeresen kell tisztítani. A szűrő hatékonyan kiszűri a mosogatóvízben levő ételmaradványokat, és elősegíti annak körforgását a ciklus alatt. Ezért ajánlatos minden ciklus után eltávolítani a szűrőre rakodott nagyobb ételmaradékokat a szűrő folyó víz alatti megtisztításával. A szűrő kiemeléséhez húzza fel a fogantyút. Hetente egyszer meg kell tisztítani az egész szűrőegységet. A durva – és mikroszűrő megtisztításához használjon egy kefét. Ezután rakja össze az egyes szűrőket az előző oldalon ábrázolt módon, és helyezze vissza a szűrőegységet a mosogatógépbe, illessze a helyére és nyomja lefelé. Soha ne használja a mosogatógépet szűrők nélkül. A szűrők helytelen visszahelyezése csökkenti a készülék teljesítményszintjét, és károsítja az edényeket és evőeszközöket.

FIGYELEM!

Soha ne használja a mosogatógépet szűrők nélkül. Tisztítás közben ne ütögesse a szűrőket. Ilyen esetben a szűrő megrongálódhat, ami csökkenti a készülék hatékonyságát.

A szórókarok tisztítása

Tisztítsa meg rendszeresen a szórókarokat, mert a kemény vízben levő részecskék eltömíthetik a fúvókákat és a csapágyakat. A szórókar kiemeléséhez csavarozza ki az anyát, hogy kivehesse a karon levő alátétet, és vegye le a kart. Tisztítsa meg a kart meleg szappanos vízben, a fúvókák tisztításához használjon egy puha kefét. Öblítse le alaposan a karokat.

A mosogatógép ápolása

Tisztítsa meg a vezérlőlapot egy enyhén nedves ronggyal, majd gondosan törölje szárazra. A külső felület tisztításához használhat fényezőviaszt is. Soha ne használjon éles tárgyakat, dörzsölő szivacsokat vagy durva tisztítószereket.

Fagyvédelem

Amennyiben a készülék télen fütetlen helyiségben áll, akkor kérje meg az alábbiakra a szerviz – technikust:

1. Kapcsolja ki a mosogatógép áramellátását.
2. Zárja el a vízellátást, és csatlakoztassa le a vízbevezető tömlőt a vízszelepről.
3. Eressze le a vizet a bevezető tömlőből és a vízszelepből. (Használjon egy edényt a víz felfogására.)
4. Csatlakoztassa vissza a vízbevezető tömlőt a vízszelepre.
5. Szerelje szét a szűrőt a kádrészben, és egy szivaccsal gyűjtse össze a vizet a készülék aljából.

Az ajtó tisztítása

Az ajtó szegélyének tisztításához csak egy puha, nedves rongyot használjon. Nem szabad, hogy víz kerüljön az ajtózárba és az elektromos részekbe, ezért ne használjon semmilyen spray tisztítószert.

A külső felületek tisztításához ne használjon agresszív tisztítószereket vagy súroló szivacsot, mert ezek megkarcolhatják a felületet. Néhány konyhai papírtörlő is megkarcolhatja a felületet, vagy foltokat hagyhat rajta.

Ha idegen tárgy került a mosogatógépbe, tartsa be ezen utasításokat.

FIGYELEM!

Soha ne használjon spray tisztítószert az ajtólemez tisztításához, mert megsérülhet az ajtózár és az elektromos részek. Ne használjon durva tisztítószereket vagy olyan papír törlőkendőket, amelyek megkarcolhatják a nemesacél felületet, vagy foltokat hagyhatnak rajta.

A mosogatógép karbantartása

■ Minden mosogatás után

Minden mosogatás után zárja el a vízcsapot, és hagyja résnyire nyitva a készülék ajtaját, hogy a pára és a szagok kiszellőzzenek.

Húzza ki a csatlakozódugaszt

Tisztítás vagy ápolás előtt húzza ki a csatlakozódugaszt a fali aljzatból.

Ne használjon agresszív szereket és oldószert

A mosógép külső és gumi részeinek tisztításához ne használjon agresszív tisztítószereket vagy oldószert. Tisztítsa meg egy langyos, szappanos vízbe mártott ronggyal. A belső részben levő foltok eltávolításához használjon egy borecetbe és vízbe mártott rongyot, vagy mosogatógép tisztítására kifejlesztett terméket.

Nyaralás előtt

Hosszabb szünetelés előtt ajánlatos egy program elvégzése üres készülékkel. Ezután húzza ki a dugaszt a fali aljzatból, zárja el a vízcsapot, és hagyja résnyire nyitva az ajtót. Ez védi a tömítést, és megelőzi a kellemetlen szagok kialakulását.

A készülék elmozdítása

Elmozdítás esetén lehetőleg tartsa a készüléket függőleges pozícióban. Ha szükséges, fektesse a készüléket a hátlapjára.

Tömítés

A gépben kialakuló kellemetlen szagok egyik oka a tömítésre rakódott ételmaradék.

A tömítések rendszeres tisztításával ez a probléma megelőzhető.

Figyelmeztetés:

A csövek beszerelését és az elektromos csatlakoztatást csak szakemberek végezhetik el.

Figyelem
	Áramütés veszélye! A mosogatógép beszerelése előtt válassza le a készüléket az elektromos hálózatról. Ellenkező esetben fennáll egy súlyos vagy halálos kimenetelű áramütés veszélye.

8. HIBAELHÁRÍTÁS

Hibakódok

Hiba esetén a készülék a megfelelő hibakódot ábrázolja.

Kód Jelentés	Lehetséges ok.
2 és 4 villog Nyitott ajtó Működés közben nyitva van a készülék ajtaja.
1 villog Víz bevezetése Hiba a víz bevezetésében
2 és 5 villog Víz leeresztés Hiba a víz leeresztésében
2 és 6 villog Hőmérséklet szenzor Hibás a hőmérséklet szenzor
2 és 7 villog Túlfolyás Túlfolyás/szivárgás
3 és 4 villog Túlfolyás Szivárgás
3 és 5 villog Melegítő test Rendellenes melegítés

! FIGYELMEZTETÉS!

Túlfolyás esetén zárja el a vízcsapot és forduljon segítségért a szervizhez. Ha a szivárgás következtében a készülék alján víz van, a készülék újraindítása előtt ezt a vizet fel kell itatni.

A pótalkatrészek elérhetősége

A konkrét pótalkatrész típusától függően ezek legalább hét évig rendelkezésre állnak a szerviztechnikusok számára vagy minimum 10 évig a szerződéses szervizpartnerek és a végső felhasználók számára. Forduljon segítségért az ügyfélszolgálathoz.

A szerviz kihívása előtt

Az alábbi táblázat áttanulmányozása segítséget nyújt néhány probléma megoldásához.

Hiba Lehetséges	ok Megoldás
A mosogatógép nem működik.	Kiégett a biztosíték vagy működésbe lépett a megszakító.	Cserélje ki a biztosítékot, vagy állítsa vissza a megszakítót. Válassza le a mosogatógéppel azonos áramkörre kapcsolt egyéb készülékeket.
	Nincs áramellátás. Ellenőrizze,	hogy a gép be van kapcsolva, és az ajtó csukva van.
	Nézze meg, hogy a hálózati kábel megfelelően be van-e dugva a fali aljzatba.	Check that the water supply is connected properly and the water is turned on.
Az ürítő szivattyú nem áll le.	Túlfolyás. A rendszer érzékeli a	túlfolyást. Ezért elzárja a keringető szivattyút és bekapcsolja az ürítő szivattyút.
Zaj. Néhány hang	nem rendellenes.	A puha ételdarabok lemorzsolódásának és a mosogatószer-tartó kinyilásának a hangja.
	Az evőeszközök nincsenek rögzítve a kosarakban, vagy valami a kosárba esett.	Ellenőrizze, hogy a mosogatógépben minden tárgy rögzítve van.
	A motor erőlködik. Nem használta rendszeresen a készüléket. Ha nem használja gyakran a gépet, akkor minden héten töltse fel és szivattyúzza le, ami segít a tömítés nedvesen tartásában.
Szappanos hab van a kádban.	Nem megfelelő tisztítószer. A habosodás elkerülése érdekében mosogatógéphez tervezett speciális mosogatószert használjon.Habképződés esetén nyissa ki a mosogatógépet, és hagyja elpárologni a habot. Öntsön kb. 4 liter hideg vizet a kádba. Csukja be a mosogatógépet, majd ürítse le a vizet a tárcsa lassú elfordításával, az ürítési idő eléréséig.Szükség esetén ismételje meg.
	Kiömlött az öblítőszer. Azonna!	törölje le.
Foltos a kád belseje.	A tisztítószer festékanyagot tartalmaz.	Ügyeljen arra, ahogy a tisztítószer ne tartalmazzon festékanyagokat.
Az edények és az evőeszközök nem tiszták.	Nem megfelelő program.Nem megfelelő behelyezés.	Válasszon erősebb programot.Ügyeljen arra, hogy a mosogatószer-adagoló és a szórókarok működését ne akadályozzák a nagy edények.
Foltok és lerakódások a poharakon és az evőeszközön.	1 Rendkívül kemény a víz.2 Alacsony a beáramló víz hőmérséklete.3 A mosogatógéptúlterhelése.4 Az edények nem megfelelő behelyezése.5 Régi vagy nedves mosogatópor.6 Üres az öblítősz. - adagoló.7 Rossz a mosogatószer adagolása.	A foltok eltávolítása a poharakról:1 Vegye ki az összes fémeszközt a mosogatógépből.2 Ne töltsön be mosogatószert.3 Válassza a leghosszabb ciklust.4 Indítsa be a mosogatógépet, működtesse körülbelül 18-22 percig, ekkor aktiválódik a főmosás.5 Nyissa ki az ajtót, töltsön be 2 pohár borecetet a mosogatógép aljába.6 Csukja be az ajtót, és hagyja, hogy a mosogatógépe befejezze a ciklust. Ha az ecet nem segít: Ismételje meg a fenti műveletet, de az ecet helyett használjon 1⁄4 pohár (60 ml) citromsav-kristályt.
Hiba Lehetséges ok	Megoldás
Fátyolosság az üvegárun.	A lágy víz és a túl sok mosogatószer kombinációja.	Használjon kevesebb mosogatószert, ha lágy a víz, és válasszon rövidebb ciklust az üvegáru elmosogatásához és szárításához.
Sárga vagy barna réteg a belső felületeken.	Tea – vagy kávéfoltok. 1⁄2 pohár fehérítő és 3 pohár meleg víz oldatának használata a foltok kézi eltávolításához.⚠ FIGYELMEZTETÉSA ciklus után 20 percig kell várni, hogy lehüljön a fűtőelem a belső rész tisztítása előtt, ellenkező esetben fennáll az égési sérülések veszélye.
	A vízben levő vaslerakódások is bevonatokat okozhatnak.	Vízlágyítással foglalkozó cég segítségét kell kérni egy speciális szűrő beszerzéséhez.
Fehér réteg a belső felületen.	A kemény vízben levő ásványi anyagok.	A belső rész tisztításához használjon nedves szivacsot, mosogatószert és gumikesztyűt. A habképződés elkerülése érdekében soha ne használjon a mosogatószeren kívül más tisztítószert.
Nem lehet bezárni a tisztítószer- tartó fedelét.	Valami akadályozza a mechanizmust.	Távolítsa el az akadályt.
A tisztítószer az adagolóban maradt.	Edények akadályozzák a tisztítószer – adagolót.	Helyezze be megfelelően az edényeket.
Gőz Szokványos jelenség. Az ajtózár melletti szellőzőnyílasokból a szárítás és vízleeresztés közben gőz párolog.
Fekete vagy szürke nyomok az edényeken.	Alumínium eszközök dörzsölődtek az edényekhez.	Használjon mérsékelten dörzsölő hatású tisztítószert a nyomok eltüntetéséhez.
Víz áll a kád alján.	Szokványos jelenség.	A kád hátsó alsó részében a kivezető nyílás körül lévő kis mennyiségű tiszta víz biztosítja a vízzár kenését.
Vízszivárgás. Az adagoló túlöltése vagy az öblítőszer kifreccsenése.		Vigyázzon, hogy ne töltse túl az öblítőszer - adagolót. A kifröccsent öblítőszer túlhabosodáshoz és túlfolyáshoz vezet. Törölje le nedves ruhával a kifröccsent anyagot.
		A mosogatógép nem áll vízszintesen.

Ha a fenti táblázat nem segít a problémák megoldásában, forduljon segítségért egy szakképzett szerviz-technikushoz.

A szakszerűtlen karbantartás vagy önkényes javítások kedvezőtlenül befolyásolják készülék biztonságos használatát és egyúttal a garanciális jogok elveszítését eredményezik.

Az ügyfélszolgálat díjmentes.

Müszaki adatok

A mosogatógép 1059/2010 EU irányelv szerinti termékismertető adatlapja:

Gyártó GUZZANTI
Modell GZ8701A
Standard edénykészletek száma 9
Energetikai osztály1	E
PARAMÉTER EGYSÉG ÉRTÉK
A környezetbarát program energiafogyasztása (EPEC) három tizedeshelyre kerekítve	kWh/ciklus 0,704
A standard program energiafogyasztása (SPEC) három tizedeshelyre kerekítve	kWh/ciklus 1,260
Energetikai hatékonyság index (EEI) - 55,9
A környezetbarát program vízfogyasztása (EPWC) egy tizedeshelyre kerekítve	l/ciklus 10,0
Tisztítóteljesítmény index (IC) - 1,13
Szárítóteljesítmény index (ID) - 1,09
Az ECO program hossza (Tt) a következő percre kerekítve h:min 4:00
Energiafogyasztás kikapcsolt állapotban (Po) két tizedes helyre kerekítve	W	0,49
Energiafogyasztás készenléti módban (Psm) két tizedes helyre kerekítve	W	0,60
Készenléti módban ábrázolásra kerülnek az információk?	- Nem
Energiafogyasztás készenléti módban (Psm), hálózati készenléti mód esetén (ha rendelkezésre áll), két tizedeshelyre kerekítve	W	-
Energiafogyasztás késleltetett indításnál (Pds) (ha rendelkezésre áll) két tizedeshelyre kerekítve	W	1,00
Akusztikus zajszint	dB(A) re 1 pW 49
Szerelés	részben beépítetts
Beépített	lgen
Magasság	81,5 cm
Szélesség	44,8 cm
Mélység (csatlakozókkal)	55,8 cm
Energiafogyasztás	1850 W
Névleges feszültség/Frekvencia	AC 220-240 V/ 50 Hz
Víznyomás (alacsony nyomás)	0,4 - 10 bar = 0,04 - 1,0 MPa

MEGJEGYZÉS:

1. "A" (legnagyobb hatékonyság),"G" (legkisebb hatékonyság).

A készülék megfelel az Európai szabványok és irányelvek a szállítás pillanatában érvényes verziójának.

• LVD 2014/35/EU
• EMC 2014/30/EU
• EUP 2019/2022

MEGJEGYZÉS:

A fenti értékek standard működési körülmények között voltak megállapítva. Az értékek az edény mennyiségétől, szennyezettségétől, a víz keménységi fokától, a tisztítószer mennyiségétől stb. függően eltérőek lehetnek.

A használati útmutató az Európai Unió szabványain és előírásain alapul.

A KÉSZÜLÉK BEÉPÍTÉSE

⚠ Megjegyzés

A víz és az elektromos hálózat bekötését csak szakemberek végezhetik.

Figyelem

Szerelés előtt a készüléket áramtalanítani kell, ellenkező esetben fennáll az áramütés veszélye.

① A beépítés előtt

A készülék elhelyezésének követelményei. A készülék hátsó oldala a fal előtt kell, hogy legyen. A készülék vízcsatlakozóját jobb – vagy baloldalról lehet bekötni.

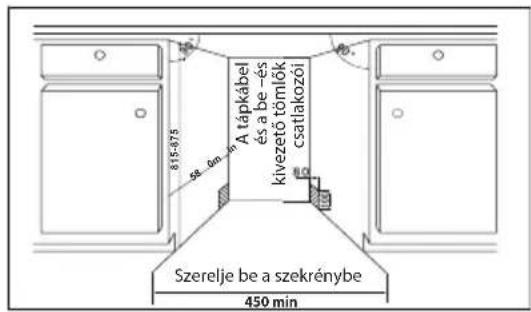

A szerelődoboz méretei.

Teljes beépítés

Részleges beépítés

② Az elülső diszpanel méretei

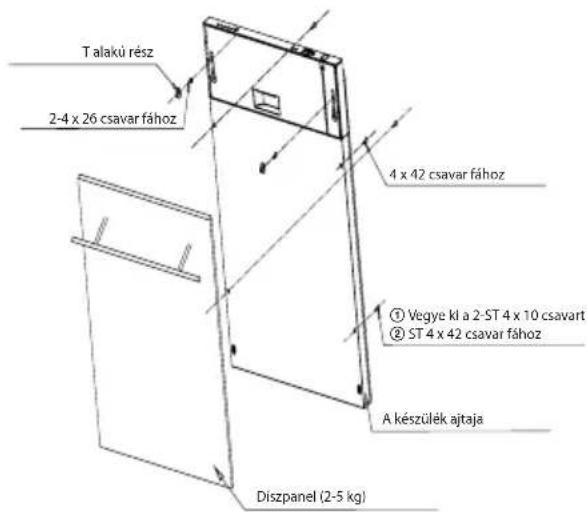

③ A díszpanel rögzítése

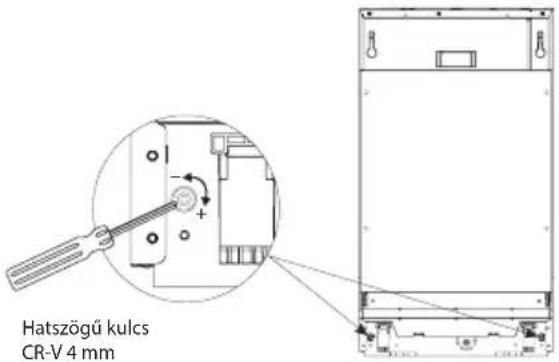

④ Az ajtórugó feszességének beállítása

A panel felszerelése után a mosogatógépre ellenőrizze a szintbeállítást a készülék ajtajának kinyitásával és becsukásával. Ellenőrizze, hogy az ajtó ugyanabban a helyzetben marad-e. Amennyiben nem, állítsa be az egyensúlyt a csavarral az óramutató járásának megfelelő, vagy azzal ellentétes irányban.

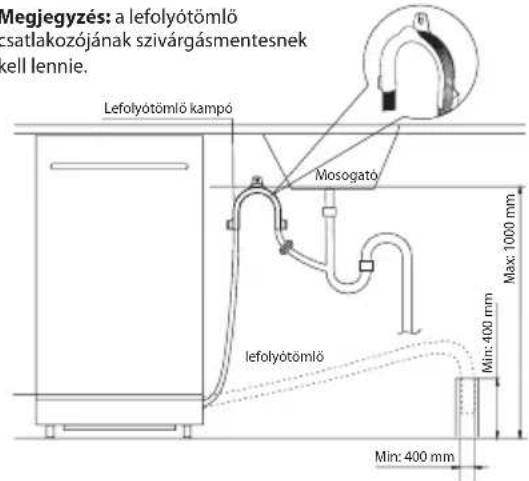

⑥ A lefolyótömlő csatlakoztatása

A lefolyótömlőt csatlakoztassa legalább 40 mm átmérőjű lefolyócsőbe vagy a mosogatóba. Gondoskodjon arról, hogy ne legyen hajlat a tömlön, és hogy a tömlő szabad vége 1000 mm –nél alacsonyabban legyen.

Megjegyzés: a lefolyótömlő csatlakozójának szivárgásmentesnek kell lennie.

⑧ Az állvány szerelése

⑤ A vízbevezető tömlő csatlakoztatása (hideg víz)

Csatlakoztassa a hideg vizes tömlót 3/4 collos menetes csatlakozóra, és rögzítse szorosan. Ha víztömlő új vagy hosszabb ideig használaton kívül volt, mossa át vízzel, hogy tiszta és szennyeződésmentes legyen. Ha ezt elmulasztja megtenni, előfordulhat, hogy a vízbevezető nyilás eltömödik és a készülék károsodását idézi elő.

Csatlakoztatás az áramkörhöz

Használjon a dugaszhoz illő fali aljtatot. Földelő vezetékkel ellátott fali aljzatot kell használni az alábbi paraméterekkel: 250 V/10 A, ellenkező esetben fennáll az anyagi károk vagy sérülések veszélye. Ne csatlakoztassa a készüléket más, nagy teljesítményű készülékekkel közös aljzathoz.

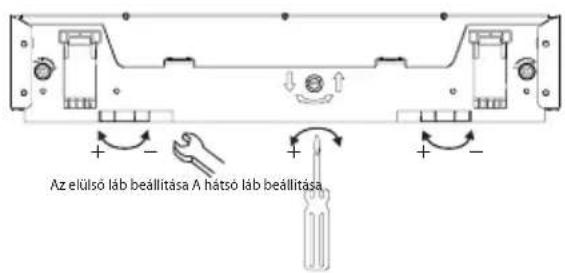

⑦ Vízszintbe állítás

A megengedett döntési szög 2 fok. Állítsa be a magasságot a szabályozólábbal, amíg nem áll vízszintesen.

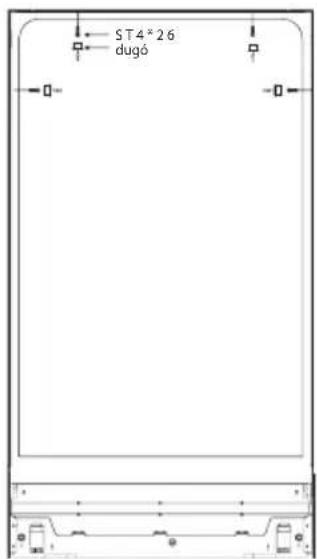

⑨ A készülék rögzítése

1. Csavarozza a készüléket a szekrényhez.
2. A négy nyilásba helyezze be a dugókat.

A készülék bal, jobb és felső szélén 4 nyílás van. A rögzítéshez használjon ST4*26 fához való csavart (ha van rá mód, használjon önmetsző csavart).

	Referencia méretek (teljes beépítés) Referencia méretek (részleges beépítés)
Sorszám Díszpanel A díszpanel állványa Díszpanel A díszpanel állványa
1 708	mm 75 mm 593 mm 75 mm
2 698	mm 85 mm 583 mm 85 mm
3 688	mm 95 mm 573 mm 95 mm
4 678	mm 105 mm 563 mm 105 mm
5 668	mm 115 mm 553 mm 115 mm
6 658	mm 125 mm 543 mm 125 mm

Megjegyzés:

Az állvány magassága a dizájn, valamint az ajtó egyszerű nyitása és zárása szempontjából volt kiszámítva.

Tanulmányozza át a táblázatot.

Információk a használt elektromos készülékek likvidálásáról (magánháztartások)

Ez az ikon a készüléken vagy a mellékelt iratokon arra figyelmeztet, hogy az elektrikus és elektronikus készülékek nem likvidálhatóka háztartási hulladékkal együtt.

A helyes feldolgozás, újítás és recikláció érdekében kérjük, szállítsa az ilyen készüléket egy megfelelő gyűjtőhelyre, ahol ingyen leadható. Néhány országban ezek a készülékek az eladónál is leadhatók, amennyiben egy új, hasonló terméketvásárol ott. A termékek helyes likvidálása értékes nyersanyagokat spórolhat meg, és megelőzheti az emberi egészségre és a környezetre való negatív kihatásokat, amelyeka hulladék helytelen likvidálása esetében következhetnek be. A helyi hivatal részletes információkkal szolgálhat a legközelebbi gyűjtőhelyet illetően.

A helytelen likvidálás az érvényes szabályok értelmében büntetendő.

Jogi személyek az EU keretén belül

Amennyiben használt elektrikus és elektromos készülékeket szeretne likvidálni, forduljon részletes információkért a helyi eladóhoz vagy közvetítőhöz.

Információk a likvidálásról az EU tagállamokon kívül

Ez az ikon csakaz Európai Unióban érvényes. Amennyiben likvidálni szeretné ezta készüléket, forduljon a helyi hivatalhoz vagy az eladóhoz, és kérjen töle információkat a termék helyes likvidálásáról.
