GZ 594 - Páramentesítő Guzzanti - Ingyenes használati útmutató

Típus	Párátlanító
Márka	Guzzanti
Modell	GZ 594
Tápellátás	220-240V~50Hz
Teljesítményfelvétel	190W
Páratlanítási teljesítmény	12 L/nap (30°C-on, 80% relatív páratartalom)
Hűtőközeg típusa	R290 (gyúlékony)
Hűtőközeg mennyisége	0,058 kg
Méretek (Sz x Mé x Ma)	290 x 240 x 414 mm
Tömeg	8 kg
Víztartály kapacitása	2,3 L
Üzemi hőmérséklet-tartomány	5°C – 35°C
Kezelőpanel	Elektronikus LED kijelzővel, gombok be/ki, ventilátorsebesség, időzítő, páratartalom beállítás
Ventilátorsebességek	Magas (HI) és alacsony (LOW)
Időzítő	1-24 óra (automatikus be/ki)
Páratartalom beállítás	Folyamatos (CO) vagy 30% – 90% relatív páratartalom 10%-os lépésekben, plusz Komfort mód (AU)
Leolvasztás funkció	Automatikus leolvasztás jelzőlámpával
Folyamatos vízelvezetés	Igen, PVC csövön keresztül (nem tartozék)
Szűrő	Mosható hálós szűrő; tisztítsa 2 hetente hűvös vízzel (<40°C)
Biztonsági funkciók	Automatikus kikapcsolás teli tartálynál, túlmelegedés elleni védelem, gyúlékony hűtőközeg óvintézkedések
Ártalmatlanítás	Kövesse a WEEE előírásokat; ne dobja háztartási hulladékba

Gyakran ismételt kérdések - GZ 594 Guzzanti

Hogyan állítsam be az időzítőt a Guzzanti GZ 594 párátlanítón?

Nyomja meg a TIMER gombot a kívánt idő beállításához 1 és 24 óra között. Készenléti módban a készülék a beállított idő után automatikusan bekapcsol; üzemmódban kikapcsol. Ha az időzítő befejezése előtt megnyomja a be/ki gombot, az időzítő törlődik.

Mit jelent a leolvasztás jelzőfény?

Amikor a DEFROST jelzőfény világít, a készülék leolvaszt. A leolvasztás alatt a kompresszor leáll, de a ventilátor motor tovább működik. Ez automatikusan történik, amikor jég képződik a tekercseken.

Hogyan kell tisztítani a szűrőt?

Távolítsa el a szűrőt a fogantyúinál fogva a víztartály kivétele után. Mosd le a szűrőt hideg vízzel (40°C alatt) két hetente. Hagyd teljesen megszáradni a levegőn, mielőtt visszahelyezed. Soha ne használj benzint vagy alkoholt.

Mit jelent az E1 hibakód?

Az E1 hőmérséklet-érzékelő hibát vagy vezérlőrendszer hibát jelez. Vegye fel a kapcsolatot szakképzett szerelővel a javításhoz. Hasonlóképpen az E2 tekercs érzékelő hibát jelez.

Használhatok folyamatos vízelvezetést a víztartály helyett?

Igen. Vegye ki a víztartályt, csatlakoztasson egy PVC csövet (nem tartozék) a lefolyónyíláshoz, és helyezze a csövet a nyílásnál alacsonyabbra a gravitációs vízelvezetés érdekében. Tegye vissza a tartályt, és a készülék folyamatosan elvezeti a vizet.

Mi a komfort mód (AU)?

A komfort mód automatikusan beállítja a páratartalmat a környezeti hőmérséklet alapján: 5°C alatt a kompresszor leáll; 5-20°C között 60%-ra állítja a páratartalmat; 20-27°C között 55%-ra; 27°C felett 50%-ra. A PÁRATARTALOM BEÁLLÍTÁS gomb megnyomásával választható ki.

Hogyan indítsam újra a készüléket, miután a víztartály megtelt?

Amikor a WATER FULL jelzőfény világít, ürítse ki a víztartályt és helyezze vissza. Ezután nyomja meg a be/ki gombot az újraindításhoz. Várjon legalább 3 percet az újraindítás előtt a kompresszor védelme érdekében.

Miért áll le és indul újra gyakran a kompresszor?

A kompresszor leáll, amikor a környezeti páratartalom 3%-kal a beállított páratartalom alá csökken, és újraindul, amikor 3%-kal fölé emelkedik. Ez normális. Ha túl gyakran ciklik, ellenőrizze, hogy a beállított páratartalom nem túl magas, vagy a helyiség túl nagy.

Gyúlékony a hűtőközeg ebben a párátlanítóban?

Igen, a készülék R290 (propán) hűtőközeget használ, amely gyúlékony. Kövesse a biztonsági előírásokat: tárolja 4 m²-nél nagyobb helyiségben, tartsa távol gyújtóforrásoktól, és a javításokat csak képzett szakember végezze.

Hogyan ártalmatlanítsam a Guzzanti GZ 594 készüléket?

Ne dobja háztartási hulladékba. Kövesse a WEEE előírásokat: vigye kijelölt gyűjtőhelyre újrahasznosítás céljából. Forduljon a helyi hatóságokhoz vagy a kereskedőhöz a megfelelő ártalmatlanítási utasításokért.

HASZNÁLATI ÚTMUTATÓ GZ 594 Guzzanti

Záruka se nevztahuje.

1. Ne használjon a leolvasztás meggyorsításához vagy a tisztításhoz a gyártó által ajánlottól eltérő eszközöket.
2. A készüléket olyan helyiségben kell tárolni, ahol nincsenek állandóan működő potenciális tűzforrások (pl. nyílt láng, aktív működő gáztűzhely vagy elektromos fűtőtest izzó szálakkal).
3. Ne lyukassza ki és ne égesse el a terméket!
4. Ne feledje, hogy a hütőközeg szagtalan lehet.
5. A készülék beszereléséhez, üzemeltetéséhez vagy tárolásához egy 4 m ^2 -nél nagyobb területű helyiséget kell választani.
6. Javításkor szigorúan kövesse a gyártói utasításokat.
7. A készüléket egy szellős helyen kell tárolni, ahol a helyiség területe megfelel az útmutatóban ismertetett üzemeltetési feltételeknek.
8. A biztonságos telepítés érdekében a teljes munkafolyamatot kizárólag megfelelő szakképesítéssel rendelkező személyek végezhetik el.

1. A termék üzembe helyezése előtt olvassa el figyelmesen az útmutatót és tárolja a berendezést egy biztonságos helyen az áramütés, tűzveszély vagy személyi sérülések megelőzése érdekében.

2. Ne merítse vízbe vagy más folyadékba a készüléket.

3. A sérült tápkábelt a fennálló veszélyek elkerülése végett csak a gyártónak, technikusnak vagy egyéb, szakképzett személynek szabad kicserélnie.

4. A javítást professzionális szerviz-technikusokra kell bízni. A nem szakszerűen kivitelezett javítások veszélyeztetik a felhasználót.

5. Válassza le a készüléket az áramforrásról áthelyezés, tisztítás vagy javítás előtt, valamint akkor is, ha nem használja.

6. Az üzemeltetéshez csak az előírt tápfeszültséget szabad használni.

7. A készülék magánhasználatra készült, és csak rendeltetésszerű használata engedélyezett.

8. Ne tegyen semmilyen tárgyakat a készülékre.

9. Áthelyezés előtt a szivárgás elkerülése végett ürítse ki a víztartályt.

10. Ne billentse meg a készüléket, a szivárgó víz megrongálhatja a terméket.

11. A készüléket használhatják 8 évnél idősebb gyermekek és korlátozott fizikai, érzékszervi és mentális képességű felnőttek is, amennyiben felügyelnek rájuk, vagy egy, a biztonságukért felelős személy elmagyarázta nekik a készülék helyes használatát és a fennálló veszélyeket. Ne engedje, hogy gyermekek játszanak a készülékkel. A tisztítást és ápolást nem végezhetik gyermekek felügyelet nélkül.

12. Biztosítson legalább 50 cm távolságot a készülék és fal vagy egyéb akadály között.
13. A terméket az országban érvényes, vonatkozó elektrotechnikai szabványok szerint kell telepíteni.
14. A készülék üzemeltetési hömérséklet-tartománya 5 - 35 °C.
15. Ne használja nedves helyiségben, például fürdőszobában vagy mosodában.
16. A helyiségeknek, ahol a hűtőközeggel töltött hűtőcsövek vannak, meg kell felelnie a nemzeti gázszerelési előírásoknak.

A berendezések szállítása, jelölése és tárolása

1. Gyúlékony hűtőközeget tartalmazó készülékek szállítása: Tartsa be a szállítás szabályait.
2. A készülékek jelzésekkel történő jelölése:

A helyi szabályok betartása.

1. Gyúlékony hűtőgázokat tartalmazó készülékek selejtezése:
   A nemzeti szabályok betartása.
2. A készülékek/tartozékok tárolása:

A készülékeket a gyártói utasítások értelmében kell tárolni.

1. A csomagolt (nem eladott) készülékek tárolása:

A csomagolóanyagot védeni kell, hogy a becsomagolt készülék mechanikus sérülése esetén ne kerüljön sor hűtőközeg-szivárgásra. Az együtt tárolható készülékek maximális számát a helyi előírások szabályozzák.

1. A készüléket úgy kell tárolni, hogy védve legyen a mechanikus sérülésektől.

2. A készülék kezelésére vonatkozó utasítások:

A karbantartásról gondoskodó technikusoknak és a készüléket kezelő személyeknek meg kell ismerkedniük az elvégzett munka jellegével. Kerülni kell a zárt térben történő munkálatokat. Győződjön meg arról, hogy a készülékkel kapcsolatos munkafolyamatoknál betartják a tűzveszélyes anyagokra vonatkozó biztonsági előírásokat.

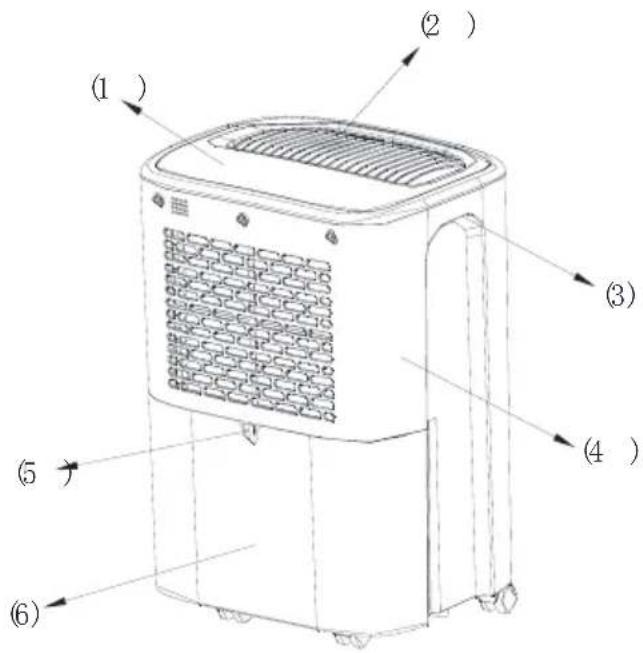

A BERENDEZÉS RÉSZEI

1. Vezérlőpanel
2. Levegökimenet
3. Fogantyú
4. Külső burkolat
5. Lefolyónyílás
6. Vízgyűjtő tartály

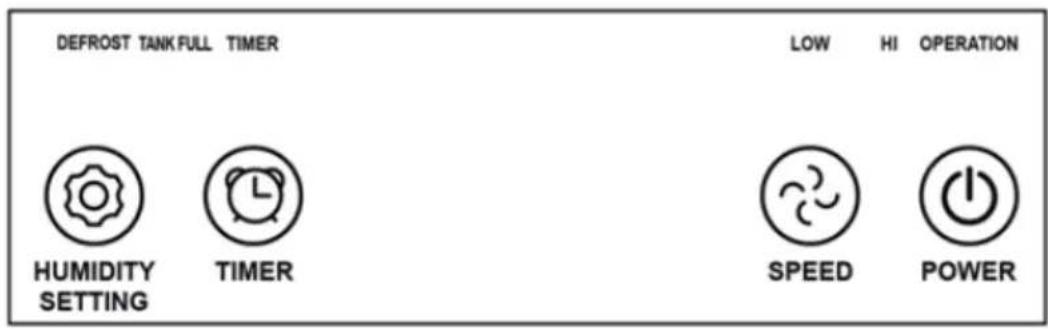

ÜZEMELTETÉSI SZABÁLYOK

ÜZEMELTETÉSI SZABÁLYOK

1. POWER (Tápellátás)

A gomb megnyomásával a készülék bekapcsolható, illetve kikapcsolható. Ezzel egyidejűleg a jelzőlámpa is bekapcsol, illetve kialszik (ha a belső páratartalom elérte a beállított értéket, a kompresszor leáll és a jelzőlámpa villogni fog).

2. FAN SPEED (Ventilátorsebesség)

A gomb megnyomásával beállítható a magas (HI) vagy alacsony (LOW) sebesség; a megfelelő jelzőlámpa felvilágít, vagy kialszik.

3. TIMER (Időzítő)

a. A gomb megnyomásával beállítható az üzemeltetés időtartama (1-24 óra).
b. Az időzítő beállításánál készenléti módban a berendezés automatikusan bekapcsol; az időzítő beállításánál üzemeltetési módban a berendezés automatikusan kikapcsol.
c. A berendezés kikapcsolása esetén a tápellátás-gombbal - még a beállított idő letelte előtt - a beállítás törlödik.
d. Az időzítő használata közben a megfelelő jelzőlámpa is világít.
e. Az időzítő beállítása után a kijelző ismét visszaválthat a környező páratartalom ábrázolására.

4. HUMIDITY SETTING (Páratartalom beállítás)

• A gomb megnyomásával tetszés szerint beállítható a relatív páratartalom (folyamatos párátlanítással kezdve [CO] 30 %, 40 %, 50 %, 60 %, 70 %, 80 %, 90 % relatív páratartalomig, a komfort üzemmódig [AU], és vissza a folyamatos párátlanításra) [CO].

- Ha a környező páratartalom 3%-kal alacsonyabb, mint a beállított páratartalom, a kompresszor leáll és ismét működni kezd, amikor a környező páratartalom 3%-kal magasabb lesz a beállított páratartalomnál.

COMFORT MODE (Komfort mód) [AU]

a. Ha a környező hőmérséklet alacsonyabb 5°C-nál, a kompresszor működése leáll.
b. Ha a környező hőmérséklet 5°C és 20 °C között van, a készülék automatikusan beállítja a 60% páratartalmat.
c. Ha a környező hőmérséklet 20°C és 27°C között van, a készülék automatikusan beállítja a 55% páratartalmat.
d. Ha a környező hőmérséklet magasabb 27°C-nál, a készülék automatikusan beállítja az 50% páratartalmat.

WATER FULL (Telített vízgyűjtő tartály)

Ha megtelt a vízgyűjtő tartály, felvilágít a jelzőlámpa és a készülék működése leáll a tartály kiürítéséig.

DEFROST (Leolvasztás)

Leolvasztásnál felvilágít a jelzőlámpa és a kompresszor működése leáll, de a motor tovább működik.

FIGYELEM

1. A készülék használatánál ne állítson be a környező páratartalomnál magasabb páratartalmat.
2. Ha világít a vízgyűjtő tartály jelzőlámpája, öntse ki a vizet a tartályból, és tegye vissza a helyére. Ezután a készülék tovább üzemel majd.
3. Ha a készülék kikapcsol, várjon legalább 3 percet az újabb bekapcsolás előtt. Ez megvédi a kompresszort a károsodástól.
4. Az üzemeltetési hőmérséklet - tartomány ennél a készüléknél 5 - 35 °C.
5. Ha a készülék a bekapcsolás után nem működik (nem világít a jelzőlámpa), vagy hirtelen, ok nélkül kikapcsol, ellenőrizze, hogy rendesen be van-e dugva a csatlakozó a fali aljzatba. Amennyiben igen, és az aljzat tápfeszültsége is megfelel, várjon 10 percet, majd kapcsolja be a készüléket. Ha még mindig nem működik, vigye el szervizbe a készüléket.

6. A készülék használata folyamán a kompresszorból meleg levegő áradhat, amely megemeli a helység hőmérsékletét. Ez egy normális jelenség.

7. Leolvasztás üzemmódban világít a leolvasztás jelzőlámpája. A kompresszor leáll, de a motor tovább működik.

8. Üzemeltetés közben a készülék a környező hőmérsékletet ábrázolja. Ha a relatív páratartalom magasabb, mint RH95%, a kijelzőn a „Hi” látható; ha a relatív páratartalom alacsonyabb, mint RH35%, a kijelzőn a „LO” látható.

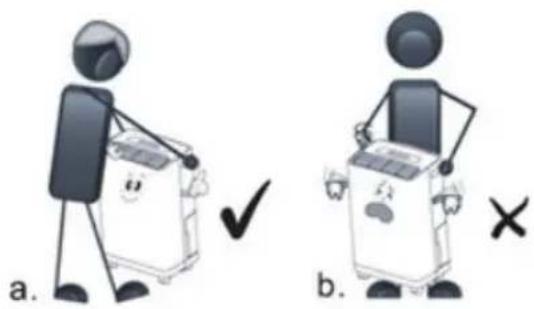

9. A készülék áthelyezésénél mindig az elülső résszel szemben helyezkedjen el (lásd „a” ábra).

A VÍZLEERESZTÉS SZABÁLYAI

A levegőben levő víz összegyűjthető a vízgyűjtő tartályban, vagy egy PVC tömlön keresztül kivezethető a szabadba. (A PVC tömlő nincs a csomagban).

A VÍZGYÜJTÖ TARTÁLY HASZNÁLATA

A párátlanítás közben lecsapódott kondenzvíz a vízgyűjtő tartályba folyik. Ha a tartály tele van, felvilágít a jelzőlámpa és a készülék leáll. Öntse ki a vizet a vízgyűjtő tartályból.

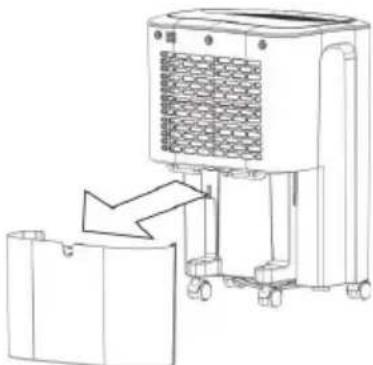

1. Vegye ki a tartályt az 1. ábra szerint, és öntse ki a vizet.
2. Helyezze vissza a tartályt a helyére.
3. Nyomja meg a tápellátás gombot.

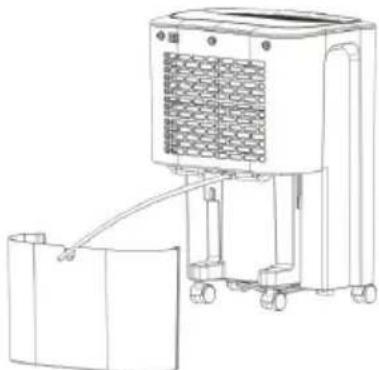

1. Állandó vízleeresztés esetén vegye ki a vízgyűjtő tartályt a készülékből és szerelje a vízleeresztő tömlót a leeresztő nyíláshoz (2. ábra). Most helyezze vissza a vízgyűjtő tartályt a készülékbe.
2. A vízleeresztő tömlőnek alacsonyabban kell lennie a leeresztő nyílásnál

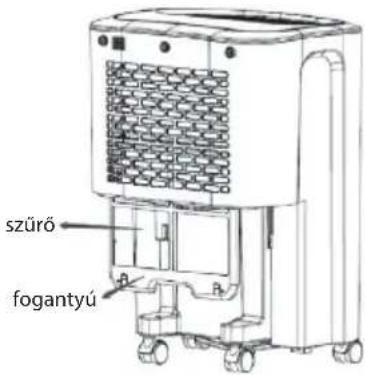

1. A szűrő kiemelése előtt vegye ki a vízgyűjtő tartályt.
2. Húzza ki a szűrőt a fogantyúnál fogva.
3. Mossa ki kéthetente a szüröt hideg vízben (kevesebb, mint 40°C), szárítsa meg tökéletesen, majd helyezze vissza a helyére.

A KARBANTARTÁS SZABÁLYAI

1. Ne tegye puha és egyenetlen felületre a készüléket a zaj, rezgések, vízszivárgás vagy áramszivárgás elkerülése végett.
2. Soha ne tegyen egy rudat vagy oda nem illő, kemény tárgyat a készülékbe, mert fennáll a károsodás veszélye.

1. Ha hosszabb ideig nem használja majd a készüléket, húzza ki a tápkábelt az elektromos aljzatról.
2. A teljesítmény fokozásához állítsa egy nyitott, akadályoktól mentes helyre a készüléket, ahol semmi sem akadályozza a levegő áramlását.
3. Mossa meg a szüröt kéthetente hideg (kevesebb, mint 40 °C) vízben és hagyja szabadon megszáradni visszahelyezése előtt. (Megjegyzés: soha ne használjon benzint vagy alkoholt a tisztításhoz.)

1. Tudnivalók a karbantartásról

1) A hely ellenőrzése

A hűtőközeget tartalmazó rendszerekkel kapcsolatos munkálatok elkezdése előtt elkerülhetetlen a biztonsági ellenőrzések elvégzése és ezáltal a gyulladásveszély minimalizálása. A hűtőrendszer javításainál be kell tartani az alábbi biztonsági szabályokat.

2) Ellenőrzött munkafolyamat

A munkálatokat ellenőrzött eljárás szerint kell elvégezni a gyúlékony gázok vagy gózök jelenlétének minimalizálásához, amelyek munka közben a levegőbe kerülhetnek.

3) A hűtőközeg jelenlétének ellenőrzése

A munka során és azt megelőzően a területet egy megfelelő hűtőközeg-szivárgás érzékelővel kell ellenőrizni. A technikusoknak tudniuk kell az esetleges gyúlékony környezet kialakulásáról. Gondoskodjon róla, hogy a használt szivárgásérzékelő alkalmas legyen gyúlékony hűtőközegekkel történő használatra is, azaz szikramentes, megfelelően szigetelt és biztonságos legyen.

4) Tüzoltó készülék biztosítása

Egy hütőberendezésen vagy/és ezzel kapcsolatos alkatrészeken való munkálatoknál kéznél kell lennie egy megfelelő tűzoltó készülékeknek is. Poroltó vagy habbal (CO2) oltó készülékek használata alkalmas.

5) Gyújtóforrások eltávolítása

A technikus, aki hütörendszerrel és olyan hütövezetékkel dolgozik, amelyben gyúlékony hütőközeg van vagy volt, nem használhat semmilyen gyújtóforrásokat olyan módon, amelynél tűzképződés vagy robbanás veszélye állhat fenn. Valamennyi lehetséges tűzforrást, beleértve az égő cigarettát is, biztonságos távolságban kell tartani a szerelés, javítás, szétszerelés és selejtezés helyszínétől, mivel ezeknél a tevékenységeknél gyúlékony hütőközeg szivároghat a környezetbe. A munka elkezdése előtt győződjön meg arról, hogy a karbantartási térben nincs nyílt láng vagy lehetséges tűzforrás. A karbantartási térben ki kell helyezni egy „Dohányozni tilos” figyelmeztető táblát.

6) Szellőztetett terület

A rendszerrel való munkálatok előtt ellenőrizze, hogy a karbantartási tér nyitott, vagy alaposan ki lett szellőztetve. A szellőztetést a munka teljes ideje alatt biztosítani kell. A szellőztetéssel biztonságosan el kell távolítani az esetlegesen kiszivárgott összes hűtőközeget, és ki kell vezetni a légkörbe.

7) A hütöberendezés ellenőrzése

Az elektromos pótalkatrészeknek meg kell felelniük az adott célnak, a megfelelő paraméterekkel. Mindig be kell tartani a gyártó karbantartásra és szervizre vonatkozó utasításait. Kétségek esetén forduljon segítségért a gyártó műszaki részlegéhez.

Gyúlékony hűtőközeget alkalmazó telepítéseknél el kell végezni az alábbi ellenőrzéseket:

- A töltet mérete annak a térnek a méretéhez van igazítva, ahol a hűtőközeget tartalmazó alkatrészek találhatók.

- A szellőzőberendezés és a légkimenet helyesen működik és semmi sem akadályozza működésüket.

– Közvetett hűtőkör alkalmazása esetén ellenőrizni kell a másodlagos hűtőkört hűtőközegszivárgás szempontjából.

- A berendezés jelölései mindig jól láthatók és olvashatók. Az olvashatatlan jelöléseket és jelzéseket pótolni kell.

- A hűtővezetéket és részeit olyan helyzetben kell telepíteni, amelyben nincsenek kitéve olyan anyagoknak, amelyek korrodálnák a hűtőközeget tartalmazó alkatrészeket, kivéve, ha az alkatrészeket olyan anyagból gyártották, amelyek ellenállnak a korróziónak, vagy megfelelően védve vannak korrózióval szemben.

8) Az elektromos berendezések ellenőrzése

Az elektromos alkatrészek javítása és karbantartása magába foglalja a megelőző biztonsági ellenőrzéseket és az egyes részek ellenőrzését is. Ha olyan zavar áll fenn, amely veszélyeztetheti a biztonságot, a zavar teljes elhárításáig nem szabad semmilyen elektromos eszközt csatlakoztatni az áramkörhöz. Ha a hibát nem lehet azonnal megjavítani, de folytatni kell a tevékenységet, egy megfelelő átmeneti megoldáshoz kell folyamodni. Az átmeneti megoldásról értesíteni kell a berendezés tulajdonosát, tehát valamennyi felet tájékoztatni kell.

A megelőző biztonsági ellenőrzések a következők:

• A kondenzátorok leeresztése: Ezt a műveletet biztonságosan kell elvégezni, nehogy szikra keletkezzen;
• A rendszer töltésénél, javításánál vagy tisztításánál védeni kell az összes elektromos részt és a vezetéket is;
  • A berendezést földelni kell.

2. Zárt alkatrészek javítása

1) A zárt alkatrészek javítása előtt először le kell választani a berendezésről az összes áramforrást. Csak ezután szabad eltávolítani a szigetelt fedőlapokat stb. Ha karbantartás közben a berendezést csatlakoztatni kell az elektromos hálózathoz, a legkritikusabb időben állandóan működnie kell a szivárgásérzékelőnek, amely figyelmeztet az esetleges veszélyes helyzetekre.
2) Megkülönböztetett figyelmet kell szentelni az alábbiaknak: az elektromos alkatrészekkel való munkálatoknál nem szabad megváltoztatni a burkolatot vagy hüvelyt úgy, hogy ez negatívan befolyásolja a védelmi szintet. Ide tartozik a vezetékek sérülése, a túl sok csatlakoztatott eszköz, rosszul bekötött kapcsok, sérült szigetelés, a tömítések nem megfelelő szerelése stb.

Ellenőrizze, hogy a berendezés biztonságosan rögzítve van.

Ellenőrizze, hogy a tömítés vagy a szigetelőanyag nem rongálódott meg, mert ez a gyúlékony gázok szivárgásához vezethet. A pótalkatrészeket a gyártó müszaki adatai szerint kell biztosítani.

MEGJEGYZÉS: Szilikon szigetelés használata negatívan befolyásolhatja néhány típusú szivárgásérzékelő eszköz hatékonyságát. A szikramentes alkatrészeket nem szükséges elszigetelni a munka elvégzése előtt.

3. Szikramentes alkatrészek javítása

Ne használjon az áramkörben tartós induktív vagy kapacitív eszközt anélkül, hogy ellenőrizné, hogy nem fogja-e meghaladni az adott eszköznél megengedett feszültséget és áramerősséget. A szikramentes alkatrészek az egyetlen típusok, amelyekkel gyúlékony légkörben is dolgozni lehet. A vizsgáló eszköznek megfelelő minősítéssel kell rendelkeznie.

A sérült alkatrészeket csak a gyártó által megszabott pótalkatrészek helyettesíthetik, ellenkező esetben fennáll a szivárgás és a hűtőközeg gyulladásának veszélye a légkörben.

4. Vezetékezés

Ellenőrizze, hogy a vezetékek nincsenek kitéve elhasználódás, korrózió, nagy nyomás, rezgések, éles felületek vagy más kedvezőtlen körülmények hatásának. Továbbá ellenőrizze, hogy a vezetékek nem sérültek meg elhasználódás vagy a kompresszorok és ventilátorok állandó rezgése következtében.

5. Gyúlékony hűtőközeg érzékelése

Hütőközeg érzékelése esetén semmilyen körülmények között sem szabad potenciális tűzforrásokat alkalmazni. Tilos a hallogén égő (vagy más, nyílt lángot alkalmazó érzékelő) használata.

6. A szivárgásérzékelés módszerei

Az alábbi szivárgásérzékelő módszerek nyilvánulnak elfogadhatóknak a gyúlékony hűtőközeggel töltött rendszerek esetében:

A gyúlékony hűtőközeg érzékeléséhez elektromos szivárgásérzékelők használatosak, ám ezek érzékenysége nem mindig megfelelő, vagy az eszközöket ismételten kalibrálni kell. (A szivárgásérzékelőket hűtőközegtől mentes helyen kell kalibrálni.) A detektor nem lehet potenciális tűzforrás, és az adott hűtőközeghez megfelelőnek kell lennie. A szivárgást érzékelő eszközt a hűtőközeg-gyúlékonyság alsó határának százalékos arányához kell igazítani (LFL) és az adott hűtőközegnek és a gáz százalékos arányának megfelelően (maximum 25 %) kell kalibrálni.

A szivárgásérzékelő folyadékok a legtöbb hűtőközeghez alkalmasak, de kerülni kell a klórtartalmú tisztítószerek használatát, mert a klór reakcióba léphet a hűtőközeggel, ami a rézcső korrodálását okozhatja.

Szivárgás gyanúja esetén azonnal el kell távolítani/oltani minden nyílt lángot.

Olyan szivárgás érzékelése esetén, amelynél kemény forrasztásra van szükség, a rendszerből el kell távolítani, vagy szigetelni kell (leválasztószelepekkel) az összes hűtőközeget a rendszer olyan részében, ami távol esik a szivárgás helyétől. Forrasztás előtt és közben a rendszert át kell öblíteni oxigénmentes nitrogénnel (OFN).

7. Eltávolítás és kiürítés

Ha javítás miatt – vagy más célból – beavatkozást kell elvégezni a hűtőkörön, használja a hagyományos eljárásokat. Fontos a bevált módszerek betartása, mivel a hűtőközeg gyúlékony. Kövesse az alábbi eljárást:

• távolítsa el a hűtőközeget;
• inert gázzal tisztítsa meg a hűtőkört;
• ürítse ki;
• ismét tisztítsa ki inert gázzal;
• vágással vagy forrasztással nyissa meg a hűtőkört.

A hűtőközeg-töltetet megfelelő palackokba kell visszanyerni. Biztonsági okokból a rendszert át kell „öblíteni“ oxigénmentes nitrogénnel (OFN). Ezt a folyamatot néha több alkalommal is meg kell ismételni. A rendszer átöblítéséhez nem szabad sürített levegőt vagy oxigént használni. Az átöblítés folyamán meg kell szüntetni a rendszerben lévő vákuumot oxigénmentes nitrogénnel (OFN). Ezután az üzemi nyomás eléréséig folytatni kell a feltöltést, majd le kell engedni légköri nyomásig, és végül ismét létre kell hozni a vákuumot. A folyamatot addig kell ismételni, amíg a rendszerben nem marad hűtőközeg.

Az utolsó oxigénmentes nitrogén (OFN) töltet felhasználásakor a rendszerben fel kell újítani a légköri nyomást, hogy folytatni lehessen a munkát. Ez a művelet létfontosságú, ha keményforrasztási munkálatokra kerül sor a csővezetékeken. Gondoskodjon róla, hogy a vákuumszivattyú kiömlő nyílása ne kerüljön semmilyen gyújtóforrás közelébe, és hogy legyen szellőzési lehetőség.

8. A töltés folyamata

A hagyományos töltési eljárásokon kívül a következő követelményeknek kell eleget tenni:

• A töltőberendezések használatánál ügyeljen, hogy ne keveredjenek össze a különböző hűtőközegek.
• A tömlók vagy vezetékek a lehető legrövidebbek legyenek, hogy minimális mennyiségű hűtőközeg legyen bennük.
• A palackok függőleges helyzetben maradhatnak.
• A hűtőközeggel való feltöltés előtt ellenőrizze, hogy a hűtőrendszer földelve van.
• Amikor befejeződik a feltöltés, címkézze fel a rendszert (ha még nem tette meg).
• Ügyeljen, hogy ne legyen túltöltve a hűtőrendszer. A rendszer feltöltése előtt oxigénmentes nitrogénnel (OFN) nyomáspróbát kell végezni. A rendszer-feltöltés befejezése után, de az üzembe helyezés előtt tesztelni kell a rendszert. A töltési folyamatot egy szivárgás-ellenőrzéssel kell befejezni.

9. Üzemen kívül helyezés

A folyamat elvégzése előtt létfontosságú, hogy a technikus teljes mértékben tisztában legyen a berendezéssel és annak összes részletével. Elegendő tapasztalattal kell rendelkeznie, hogy biztonságosan visszanyerje az összes hűtőközeget a berendezésből. A feladat elvégzése előtt olaj- és hűtőközeg mintát kell venni arra az esetre, ha elemzésre lesz szükség a visszanyert hűtőközeg ismételt felhasználása előtt. A feladat sikeres elvégzéséhez kulcsfontosságú, hogy elektromos áram is rendelkezésre álljon.

a) Ismerje meg alaposan a berendezést és annak működését.
b) Szigetelje el a rendszert az elektromos hálózattól.
c) A hűtőközeg visszanyerése előtt gondoskodjon a következőkról:

- szükség esetére álljon rendelkezésre egy rakodóberendezés a hűtőközeggel töltött palackok áthelyezéséhez;

- álljon rendelkezése az összes egyéni védőeszköz, és ezeket megfelelő módon használják;

- a visszanyerés folyamatát folyamatosan felügyelje egy hozzáértő személy;

- a visszanyerő berendezés és a palackok tegyenek eleget a vonatkozó szabványoknak.

d) Szivattyúzza le a hűtőközeg rendszert, ha lehetséges.

e) Ha nincs mód vákuum létrehozására, állítsa úgy a csőcsonkot, hogy a hűtőközeg eltávolítható legyen a rendszer különböző részeiből.

f) Ügyeljen, hogy a visszanyerés előtt a palackot súlymérő eszközön helyezzék el.
g) Indítsa el a visszanyerő berendezést, és üzemeltesse a gyártó utasításainak megfelelően.
h) Ne töltse túl a palackokat. (A hűtőközeget a palack térfogatának legfeljebb 80%-ig lehet tölteni).
i) Ne lépje túl a gázpalack maximális üzemi nyomását még ideiglenesen sem.
j) Amikor a palackokat megfelelően feltöltötték és befejeződött a folyamat, gondoskodjon a palackok és a berendezés azonnali elszállításáról a helyszínról, valamint a berendezés összes leválasztószelepének lezárásáról.
k) A visszanyert hűtőközeg nem tölthető bele egy másik hűtőrendszerbe, kivéve, ha már megtisztították és ellenőrizték.

10. Címkézés

Az egységen címkéjén fel kell tüntetni az üzemen kívül helyezést és a rendszer hűtőközeg- mentesítését. A címkét dátummal és aláírással kell ellátni. Ügyeljen, hogy címkék figyelmeztessenek arra, hogy a berendezés gyúlékony hűtőközeget tartalmaz.

11. A rendszer leeresztése

A hűtőközeg eltávolításakor a rendszerből szerviz vagy leszerelés miatt úgy kell eljárni, hogy a hűtőközeg visszanyerése biztonságos legyen.
A hűtőközeg palackokba való töltésénél ügyelni kell a megfelelő palackot használatára, amelyekból később biztonságosan vissza lehet tölteni a hűtőközeget a hűtőrendszerbe. Gondoskodjon a megfelelő számú palackról a hűtőrendszer teljes kiürítéséhez. A felhasználandó palackoknak a visszanyert hűtőközeghez alkalmasnak kell lenniük, és ennek megfelelő címkével legyenek ellátva (mint hűtőközeg visszanyerésére szolgáló speciális palackok).
A palackoknak nyomásszabályozó szeleppel és a megfelelő zárószeleppel kell rendelkezniük, üzemképes állapotban. A visszanyeréshez való palackokat ki kell üríteni és ha van rá mód, a visszanyerés előtt le kell hűteni. A töltő berendezést üzemképes állapotban kell tartani. Készenlétben kell tartani a berendezés használatára vonatkozó utasításokat is. Gyúlékony hűtőközegek visszanyerésére alkalmas berendezést kell használni. Ezen kívül egy sor kalibrált súlymérő eszközt is készen kell tartani, szintén üzemképes állapotban. A jó állapotban levő tömlőket szivárgásmentes megszakító csatlakozásokkal kell kiegészíteni. A visszanyerő berendezés használata előtt ellenőrizze, hogy munkavégzéshez megfelelő-e az állapota, megfelelően karbantartották-e, illetve, hogy az összes kapcsolódó elektromos alkatrész megfelelően szigetelt-e ahhoz, hogy a hűtőközeg szivárgása esetén megakadályozza annak meggyulladását. Kétség esetén konzultáljon a gyártóval.
A visszanyert hűtőközeget a megfelelő visszanyerésre alkalmas palackban kell visszaküldeni a beszállítónak. Intézkedni kell a vonatkozó hulladék-átvételi dokumentáció elkészítéséről. A visszanyerő egységekben ne keverje a hűtőközegeket, ez különösen vonatkozik a palackokra.
Ha kompresszort vagy kompresszorolajat el kell távolítani, akkor ezt úgy kell elvégezni, hogy a gyúlékony hűtőközeg ne keveredjen el a kenőanyaggal. A kiürítési folyamatot el kell végezni a kompresszor visszaküldése előtt a beszállítónak. A folyamat felgyorsításához kizárólag elektromos fűtést lehet alkalmazni a kompresszorháznál. Az olaj leeresztését a rendszerből biztonságos módon kell végezni.

HIBAELHÁRÍTÁS

Probléma Ok Megoldás
E1	Hőérzékelő-hiba vagy kikapcsolt vezérlőrendszer	Forduljon segítségért egy szerviz-technikushoz vagy más, hasonló képzettségű személyhez.
E2	Tekercs-érzékelő-hiba vagy kikapcsolt vezérlőrendszer

MÜSZAKI ADATOK

Modell Specifikációk	GZ-594
Hálózati feszültség 220 - 240 V~50 Hz
Bemenő teljesítmény 190 W
Tömeg 8 kg
Párátlanítás (30 °C RH 80%) 12 liter/nap
Hűtőközeg R290, 0,058 kg
Megengedett üzemeltetési túlnyomás
Szívás 0,6 MPa
Kieresztés 2,5 MPa
Maximális üzemeltetési nyomás 4,0 MPa
Méretek (sz x mé x ma) mm	290 sz x 240 mé x 414 ma
Üzemeltetési hőmérséklet- tartomány	5 °C - 35 °C
A víztartály térfogata 2,3 l

Információk a használt elektromos készülékek likvidálásáról (magánháztartások)

Ez az ikon a készüléken vagy a mellékelt iratokon arra figyelmeztet, hogy az elektrikus és elektronikus készülékek nem likvidálhatóka háztartási hulladékkal együtt.

A helyes feldolgozás, újítás és recikláció érdekében kérjük, szállítsa az ilyen készüléket egy megfelelő gyűjtőhelyre, ahol ingyen leadható. Néhány országban ezek a készülékek az eladónál is leadhatók, amennyiben egy új, hasonló terméketvásárol ott. A termékek helyes likvidálása értékes nyersanyagokat spórolhat meg, és megelőzheti az emberi egészségre és a környezetre való negatív kihatásokat, amelyeka hulladék helytelen likvidálása esetében következhetnek be. A helyi hivatal részletes információkkal szolgálhat a legközelebbi gyűjtőhelyet illetően.

A helytelen likvidálás az érvényes szabályok értelmében büntetendő.

Jogi személyek az EU keretén belül

Amennyiben használt elektrikus és elektromos készülékeket szeretne likvidálni, forduljon részletes információkért a helyi eladóhoz vagy közvetítőhöz.

Információk a likvidálásról az EU tagállamokon kívül

Ez az ikon csakaz Európai Unióban érvényes. Amennyiben likvidálni szeretné ezta készüléket, forduljon a helyi hivatalhoz vagy az eladóhoz, és kérjen töle információkat a termék helyes likvidálásáról.

VARNOSTNA OPOZORILA
