GZ 594 - Odvlaževalnik zraka Guzzanti - Brezplačna navodila za uporabo

Vrsta izdelka	Razvlaževalnik
Znamka	Guzzanti
Model	GZ 594
Napajanje	220-240V~50Hz
Moč	190W
Odvzem vlage	12 L/dan (pri 30°C, RH80%)
Vrsta hladilnega sredstva	R290 (vnetljivo)
Količina hladilnega sredstva	0,058 kg
Dimenzije (Š x G x V)	290 x 240 x 414 mm
Teža	8 kg
Prostornina posode za vodo	2,3 L
Delovno temperaturno območje	5°C do 35°C
Nadzorna plošča	Elektronska z LED zaslonom, tipke za vklop, hitrost ventilatorja, časovnik, nastavitev vlažnosti
Hitrosti ventilatorja	Visoka (HI) in nizka (LOW)
Časovnik	1-24 ur (samodejni vklop/izklop)
Nastavitev vlažnosti	Neprekinjeno (CO) ali 30% do 90% RH v korakih po 10%, plus način udobja (AU)
Funkcija odtaljevanja	Samodejno odtaljevanje s signalno lučko
Neprekinjeno odvajanje	Da, preko PVC cevi (ni priložena)
Filter	Pralen mrežasti filter; čistite vsaka 2 tedna s hladno vodo (<40°C)
Varnostne funkcije	Samodejni izklop ob polni posodi, zaščita pred pregrevanjem, previdnostni ukrepi za vnetljivo hladilno sredstvo
Odstranjevanje	Upoštevajte predpise WEEE; ne odlagajte med gospodinjske odpadke

Pogosto zastavljena vprašanja - GZ 594 Guzzanti

Kako nastavim časovnik na razvlaževalniku Guzzanti GZ 594?

Pritisnite tipko TIMER za nastavitev želenega časa od 1 do 24 ur. V stanju pripravljenosti se enota samodejno vklopi po nastavljenem času; v načinu delovanja se izklopi. Če pritisnete tipko za vklop, preden časovnik poteče, se časovnik prekliče.

Kaj pomeni signalna lučka za odtaljevanje?

Ko zasveti indikator DEFROST, enota odtaljuje. Med odtaljevanjem se kompresor ustavi, vendar motor ventilatorja še naprej deluje. To se zgodi samodejno, ko se na tuljavah nabere led.

Kako naj očistim filter?

Odstranite filter tako, da povlečete njegove ročaje po odstranitvi posode za vodo. Filter vsaka dva tedna operite s hladno vodo (pod 40°C). Pustite, da se popolnoma posuši na zraku, preden ga vstavite nazaj. Nikoli ne uporabljajte bencina ali alkohola.

Kaj pomeni koda napake E1?

E1 označuje napako temperaturnega senzorja ali okvaro krmilnega sistema. Za popravilo se obrnite na usposobljenega servisnega zastopnika. Podobno E2 označuje napako senzorja tuljave.

Ali lahko namesto posode za vodo uporabim neprekinjeno odvajanje?

Da. Odstranite posodo za vodo, priključite PVC cev (ni priložena) na odtočno odprtino in cev postavite nižje od odprtine za gravitacijski odtok. Znova namestite posodo in enota bo neprekinjeno odvajala vodo.

Kaj je način udobja (AU)?

Način udobja samodejno nastavi vlažnost glede na temperaturo okolice: pod 5°C se kompresor ustavi; 5-20°C nastavi vlažnost na 60%; 20-27°C na 55%; nad 27°C na 50%. Izbirate ga s pritiskom na tipko HUMIDITY SETTING.

Kako znova zaženem enoto, ko je posoda za vodo polna?

Ko zasveti indikator WATER FULL, izpraznite posodo za vodo in jo vrnite nazaj. Nato pritisnite tipko za vklop za ponovni zagon. Počakajte vsaj 3 minute pred ponovnim zagonom, da zaščitite kompresor.

Zakaj se kompresor pogosto ustavlja in zaganja?

Kompresor se ustavi, ko vlažnost okolice pade 3% pod nastavljeno vlažnost, in znova zažene, ko naraste 3% nad njo. To je normalno. Če se prevečkrat vklopi in izklopi, preverite, ali nastavljena vlažnost ni previsoka ali je soba zelo velika.

Ali je hladilno sredstvo v tem razvlaževalniku vnetljivo?

Da, enota uporablja hladilno sredstvo R290 (propan), ki je vnetljivo. Upoštevajte varnostne smernice: hranite v prostoru, večjem od 4 m², stran od virov vžiga, popravila naj izvaja samo usposobljeno osebje.

Kako naj odstranim Guzzanti GZ 594?

Ne odlagajte ga med gospodinjske odpadke. Upoštevajte predpise WEEE: odnesite ga na določeno zbirno mesto za recikliranje. Za navodila o pravilnem odstranjevanju se obrnite na lokalne oblasti ali svojega prodajalca.

NAVODILA ZA UPORABO GZ 594 Guzzanti

1. Ne uporabljajte drugih naprav za pospešitev odtaljevanja ali čiščenje, razen tistih, ki jih priporoča proizvajalec.
2. Napravo hranite v prostoru brez neprekinjeno delujočih virov vžiga (na primer: odprti ogenj, delujoča plinska naprava ali delujoč električni grelec.)
3. Aparata ne luknjajte ali sežigajte.
4. Upoštevajte, da hladilna sredstva utegnejo biti brez vonja.
5. Napravo je treba namestiti, uporabljati in shranjevati v prostoru s talno površino nad 4 m².
6. Popravila se smejo izvajati samo v skladu s priporočili proizvajalca.
7. Naprava mora biti shranjena v dobro prezračevanem prostoru, kjer velikost prostora ustreza površini prostora, namenjenega za uporabo naprave.
8. Celoten postopek dela, ki vpliva na varnostno opremo, sme izvajati samo usposobljeno osebje.

1. Pred prvo uporabo izdelka natančno preberite navodila. Hranite ga na varnem, da preprečite uhajanje električne energije, nastanek požara ali telesnih poškodb.

2. Izdelka ne potapljajte v vodo ali druge tekočine.

3. Če je napajalni kabel poškodovan, se obrnite na proizvajalca naprave ali pooblaščenega serviserja ali drugo usposobljeno osebo, da se izognete nevarnosti.

4. Za popravilo izdelka se obrnite na strokovnega serviserja. Nepravilna popravila lahko povzročijo telesne poškodbe uporabnika.

5. Aparat izključite iz električne vtičnice, preden ga premaknete ali čistite ali ko ga ne nameravate uporabljati.

6. Aparat uporabljajte samo pri napetosti, označeni na aparatu.

7. Ta izdelek uporabljajte samo v gospodinjstvu in upoštevajte predvideni namen.

8. Na napravo ne postavljajte nobenih predmetov.

9. Pred premikanjem izdelka izpraznite posodo za vodo, da preprečite uhajanje vode.

10. Izdelka ne nagibajte, saj ga lahko razlita voda poškoduje.

11. Napravo lahko uporabljajo otroci od 8 let in osebe z zmanjšanimi fizičnimi, zaznavnimi ali psihičnimi sposobnostmi ali s pomanjkanjem izkušenj in znanja, će so pod nadzorom ali so prejele navodila glede varne uporabe naprave in razumejo tveganja, povezana z uporabo naprave. Otroci se ne smejo igrati z aparatom. Otroci ne smejo brez nadzora čistiti in vzdrževali aparata.

12. Naprava naj bo od sten ali drugih ovir oddaljena najmanj 50 cm.
13. Naprava mora biti nameščena v skladu z nacionalnimi predpisi o električni inštalaciji.
14. Delovna temperatura za ta aparat je 5 - 35 °C.
15. Ne uporabljajte razvlažilca v vlažnih prostorih, kot je kopalnica ali pralnica.
16. Prostori, v katerih morajo biti cevi za hladilno sredstvo v skladu z nacionalnimi predpisi za plinske napeljave.

Prevoz, označevanje in skladiščenje aparatov

1. Prevoz naprav, ki vsebujejo vnetljiva hladilna sredstva Skladnost s transportnimi predpisi
2. Označevanje naprave Skladnost z lokalnimi predpisi
3. Odstranjevanje naprav, ki vsebujejo vnetljiva hladilna sredstva Skladnost z nacionalnimi predpisi
4. Shranjevanje opreme/naprav

Napravo je treba shranjevati v skladu z navodili proizvajalca.

1. Shranjevanje zapakirane (neprodane) naprave

Embalaža za shranjevanje mora biti zasnovana tako, da mehanske poškodbe naprave v embalaži ne povzročijo uhajanja hladilnega sredstva.

Največje število naprav, ki jih je mogoče shranjevati skupaj, je določeno z lokalnimi predpisi.

1. Naprava mora biti shranjena tako, da se preprečijo mehanske poškodbe.
2. Splošno delovno območje

Vsi vzdrževalci in drugi delavci, ki ravnajo z napravo, morajo biti poučeni o naravi dela, ki ga opravljajo. Izogibati se je treba delu v zaprtih prostorih. Prostor okoli delovnega območja naj bo ločen. Prepričajte se, da so razmere na področju zagotovljene s preverjanjem vnetljivega materiala.

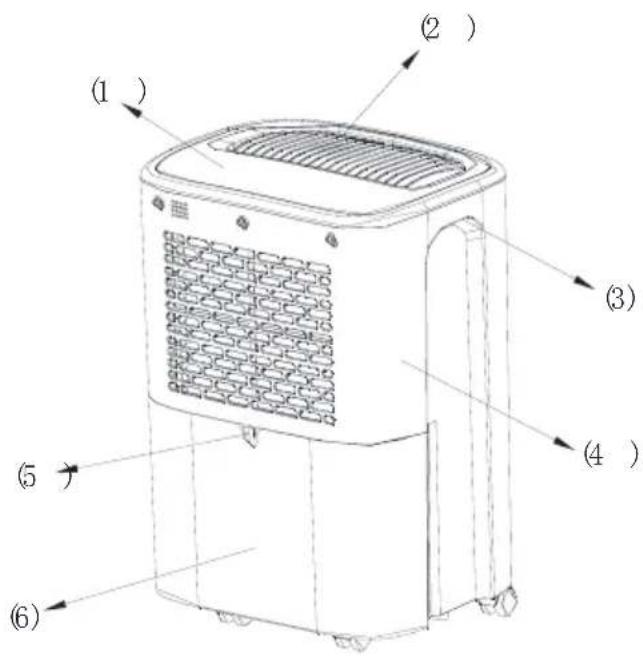

OPIS NAPRAVE

1. Upravljalna plošča
2. Izstop zraka
3. Ročaj
4. Ohišje naprave
5. Odtočna odprtina
6. Posoda za vodo

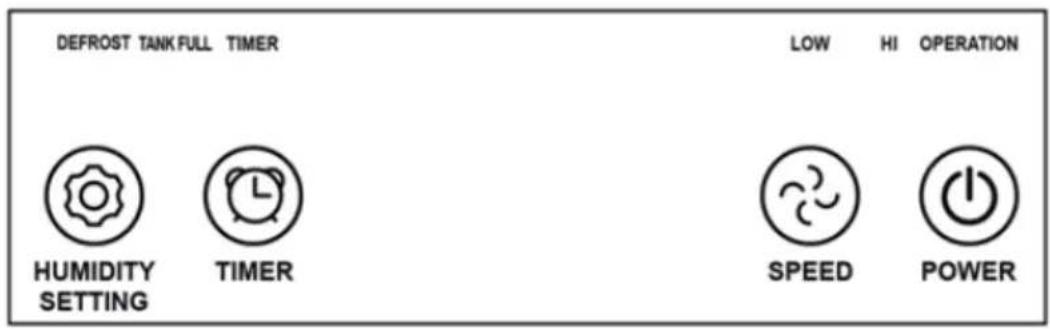

OPIS UPRAVLJALNE PLOŠČE

NAVODILA ZA UPORABO

1. POWER (Napajanje)

S pritiskom na ta gumb vklopite ali izklopite aparat, kontrolna lučka se prižge ali ugasne. (Ko notranja vlažnost doseže nastavljeno vrednost, kompresor preneha delovati in indikator utripa.)

2. FAN SPEED (Hitrost ventilatorja)

S pritiskom na to tipko izberete visoko hitrost (HI) ali nizko hitrost (LOW), ustrezni indikator zasveti ali ugasne.

3. TIMER (Časovnik)

a. S pritiskanjem na to tipko nastavite želeni čas. (1 do 24 ur)
b. Ko nastavite časovnik v stanju pripravljenosti, se naprava samodejno vklopi; pri nastavitvi časovnika v načinu delovanja se bo enota samodejno izklopila.
c. Če pritisnete gumb za vklop, da izklopite enoto, preden se odštevanje konča, se nastavitev časovnika prekliče.
d. V času uporabe časovnika sveti indikator.
e. Po nastavitvi časovnika se lahko zaslon preklopi nazaj, da prikaže vlažnost okolice.

4. HUMIDITY SETTING (Nastavitev vlažnosti)

• S pritiskanjem na to tipko nastavite želeno relativno vlažnost zraka. (Od neprekinjenega razvlaževanja [CO] do relativne vlažnosti 30 %, 40 %, 50 %, 60 %, 70 %, 80 %, 90 %, način komfort [AU] in nazaj na neprekinjeno razvlaževanje [CO]. Pri prvem vklopu je naprava nastavljena na nenehno razvlaževanje [CO].
• Če je vlažnost v prostoru 3 % pod nastavljeno vrednostjo vlažnosti, se kompresor samodejno izklopi, ko pa je vlažnost v prostoru 3 % nad nastavljeno vrednostjo, se kompresor samodejno vklopi.

COMFORT MODE (Način komfort) [AU]

a. Če je temperatura okolice pod 5 °C, kompresor preneha delovati.
b. Če je temperatura okolice višja od 5 °C in nižja od 20 °C, aparat samodejno nastavi vlažnost na 60%.
c. Če je temperatura okolice višja od 20 °C in nižja od 27 °C, aparat samodejno nastavi vlažnost na 55%.
d. Če je temperatura okolice višja od 27 °C, aparat samodejno nastavi vlažnost na 50%.

WATER FULL (Polna posoda)

Ko je posoda za vodo polna, zasveti indikator in naprava preneha delovati, dokler ne izpraznite posode za vodo.

DEFROST (Odtaljevanje)

Ko se naprava odtaja, zasveti indikator in kompresor preneha delovati, a motor bo še naprej deloval.

POZOR

1. Pri uporabi razvlažilca ne nastavljajte vlažnosti na vrednost, višjo od vlažnosti okolice.
2. Ko indikator zasveti, izlijte vodo iz posode in posodo ponovno namestite. Potem bo naprava spet delovala.
3. Ko se naprava izklopi, počakajte vsaj 3 minute, preden jo znova zaženete, da ne poškodujete kompresorja.
4. Delovna temperatura za ta aparat je 5 - 35 °C.
5. Če razvlažilca ni mogoče zagnati (indikator ne sveti) ali se je razvlažilec brez razloga izklopil, preverite, ali je vtič trdno priključen na napajanje. Če sta vtič in vir napajanja v normalnem stanju, počakajte 10 minut, preden znova zaženete napravo (sprememba položaja traja 10 minut). Če se naprava po 10 minutah še vedno ne zažene, se za popravilo obrnite na lokalnega prodajalca.

6. Ko razvlažilec deluje, kompresor proizvaja toploto in rahlo povečuje temperaturo v prostoru.

7. Ko se naprava odtaja, zasveti ustrezen indikator. Med odtaljevanjem se kompresor izklopi, toda motor še naprej deluje.

8. Ko naprava deluje, se prikazuje vlažnost okolice. Če je vlažnost okolice višja od RH95%, se na zaslonu prikaže "HI"; če je vlažnost okolice nižja od RH35%, se na zaslonu prikaže „LO“.

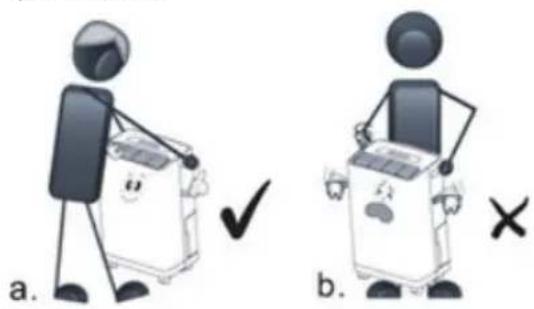

9. Napravo premikajte s sprednjo stranjo naprave k sebi (glejte sliko a).

NAPOTKI GLEDE ODTOKA VODE

Kondenzirana voda se lahko shrani v posodo za vodo ali pa se neprekinjeno odvaja s pomočjo PVC cevi. (PVC cev ni vključena.)

UPORABA POSODE ZA VODO

Pri razvlaževanju lahko kondenzirano vodo odvajamo v posodo za vodo. Ko je posoda za vodo polna, naprava preneha delovati in indikator zasveti. Takrat izlijte vodo.

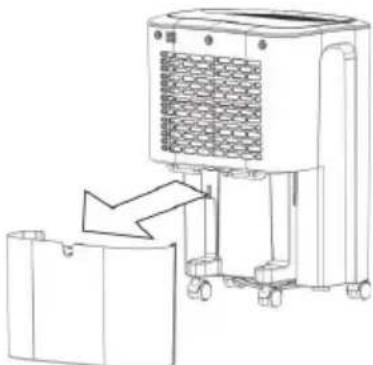

1. Odstranite posodo za vodo, kot je prikazano na sliki 1, in izlijte vodo.
2. Ponovno namestite posodo za vodo.
3. S pritiskom na gumb za vklop vklopite napravo.

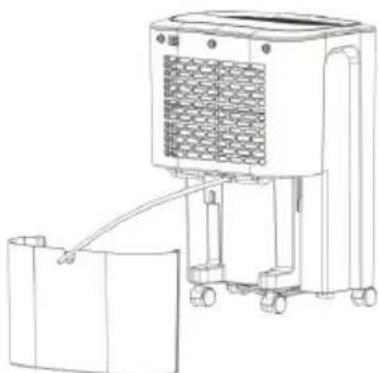

1. Če želite, da bi se voda odvajala neprestano, odstranite posodo za vodo in odtočno cev priključite na odtočno odprtino (glejte sliko 2). Nato ponovno namestite posodo.
2. Odtočna cev mora biti nameščena nižje od odtočne odprtine, da lahko voda odteka.

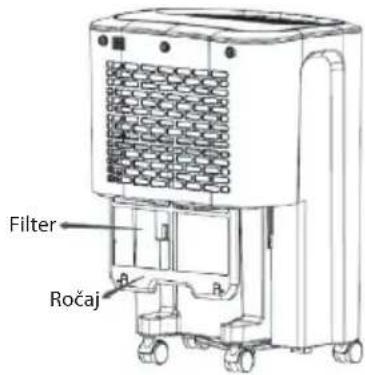

1. Pred odstranitvijo filtra odstranite posodo za vodo.
2. Izvlecite filter za ročaje filtra.
3. Filter vsaka dva tedna sperite s hladno vodo (pod 40 °C) in ga po sušenju na zraku ponovno vstavite.

NAPOTKI GLEDE VZDRŽEVANJA

1. Naprave ne smete postavljati na mehko ali neravno površino, da preprečite hrup, vibracije in uhajanje vode ali elektrike med delovanjem.
2. Da preprečite poškodbe naprave, nikoli ne vstavljajte v napravo ozkih palic ali trdih predmetov.

1. Ko napravo izklopite ali je dlje časa ne nameravate uporabljati, izključite napajalni kabel iz vira napajanja.
2. Za izboljšanje učinkovitosti razvlažilca imejte napravo, kolikor je le mogoče, na odprtem mestu, kjer ne ovirano kroženje zraka.
3. Filter vsaka dva tedna sperite s hladno vodo (pod 40 °C) in ga po sušenju na zraku ponovno vstavite. (Opomba: Nikoli ne uporabljajte bencina ali alkohola za pranje filtra.)

1. Informacije o vzdrževanju

1) Preverjanje prostora

Preden začetkom dela na sistemih, ki vsebujejo vnetljivo hladilno sredstvo, je nujno opraviti varnostne preglede, da se minimizira tveganje vžiga. Pred popravili hladilnega sistema je treba pred izvajanjem del upoštevati varnostne ukrepe.

2) Delovni postopek

Delo se izvaja na nadzorovan način, da se zmanjša tveganje za prisotnost vnetljivega plina ali pare med delom.

3) Preverjanje prisotnosti hladilnega sredstva

Prostor je treba preverjati pred in med delom z ustreznim detektorjem hladilnega sredstva. Tehnik se mora zavedati morebitnih vnetljivih atmosfer.

Prepričajte se, da je naprava za odkrivanje uhajanja primerna za uporabo z vnetljivimi hladilnimi sredstvi, da je torej brez iskrenja, dobro tesni in je varna.

4) Prisotnost gasilnega aparata

Pri kakršnih koli delih na hladilni napravi in/ali s tem povezanih komponentah mora biti na voljo ustrezna naprava za gašenje požara. Gasilni aparat je na prah ali CO2 naj bo v bližini vzdrževanja.

5) Odsotnost virov vžiga

Oseba, ki opravlja delo, povezano s hladilnim sistemom, ki vključuje ravnanje s cevmi, ki vsebujejo ali so vsebovale vnetljivo hladilno sredstvo, ne sme uporabljati virov vžiga na način, pri katerem obstaja nevarnost požara ali eksplozije. Vsi možni viri vžiga, vključno s kajenjem cigaret, se morajo nahajati dovolj daleč od mesta namestitve, popravila, razstavljanja in odstranjevanja, saj se pri teh delih vnetljivo hladilno sredstvo lahko sprosti v okolje. Pred začetkom dela v prostoru okoli aparata preverite, da ni nevarnosti požara ali vžiga. V prostoru naj bodo opozorilni znaki "Kajenje prepovedano".

6) Prezračevan prostor

Pred vstopom v sistem ali pred kakršnimi koli deli s toploto se prepričajte, da je območje namestitve odprto ali dobro prezračevano. Prostor mora biti prezračevan ves čas dela. Prezračevanje mora varno razpršiti kakršno koli količino sproščenega hladilnega sredstva, najbolje je, da ga odvede ven v ozračje.

7) Preverjanje hladilne naprave

Zamenjane električne komponente morajo biti primerne za konkreten namen in morajo imeti pravilne specifikacije. Vedno upoštevajte navodila proizvajalca za vzdrževanje in servisiranje. V primeru dvoma se obrnite na tehnični oddelek proizvajalca.

V primeru namestitev naprav z uporabo vnetljivega hladilnega sredstva je potrebno izvesti naslednje preglede:

- Če količina polnila ustreza velikosti prostora, v katerem so nameščeni deli, ki vsebujejo hladilno sredstvo;

- Če prezračevalna oprema in zračne odprtine delujejo pravilno in niso blokirane;

- Če se uporablja posredni hladilni krog, je treba preveriti prisotnost hladilnega sredstva v sekundarnem krogu;

- Če so oznake na napravi stalno vidne in čitljive. Oznake in simbole, ki niso čitljivi, je treba popraviti;

- Hladilna cev in njeni sestavni deli so nameščeni v takem položaju, kjer ne bodo izpostavljeni snovi, ki bi lahko povzročila korozijo komponent, ki vsebujejo hladilno sredstvo, oziroma so izdelani iz materialov, odpornih proti koroziji, ali pa so ustrezno zaščiteni pred korozijo.

8) Preverjanje električne opreme

Popravila in vzdrževanje električnih komponent morajo vključevati začetne varnostne preglede in preverjanje posameznih delov. Če pride do napake, ki bi lahko ogrozila varnost, do odprave napake ne sme biti na tokokrog priključen noben vir električne energije. Če napake ni mogoče takoj odpraviti, vendar je treba nadaljevati z delovanjem, se uporabi ustrezna začasna rešitev. O začasni rešitvi je treba obvestiti lastnika naprave, informacije je torej treba zagotoviti vsem strankam.

Začetni varnostni pregledi vključujejo (vendar niso omejeni na):

• Izpraznitev kondenzatorjev: Ta postopek je treba narediti varno, da se prepreči nastajanje isker;
• Pri polnjenju, popravilu ali čiščenju sistema morajo biti vse električne komponente skupaj z električnim vodom zaščitene;
• Naprava je ozemljena.

2. Popravila zaprtih komponent

1) Preden začnete s popravilom zaprtih komponent, morate najprej odklopiti od aparata vse vire električne energije. Šele nato je mogoče odstraniti zapečatene dele ohišja in podobno. Če je med vzdrževanjem nujno, da je naprava priključena na električno omrežje, mora na najbolj kritični točki stalno delovati sistem za odkrivanje uhajanja, ki opozori na potencialno nevarno situacijo.
2) Posebno pozornost je treba posvetiti naslednjemu, da pri delu z električnimi komponentami embalaže ali ohišja ne spreminjali ohišje tako, da bi to škodljivo vplivalo na raven zaščite. To vključuje poškodbe kabla, preveliko število priključkov, nepravilno pritrjene objemke, poškodbe tesnil, nepravilno namestitev tesnil itd.

Preverite, ali je naprava varno pritrjena. Prepričajte se, da ni prišlo do poškodb ali obrabe tesnil ali tesnilnih materialov ter s tem povezanega uhajanja vnetljivih plinov. Nadomestni deli morajo ustrezati specifikacijam proizvajalca.

OPOMBA: Uporaba silikonskega tesnilnega sredstva lahko negativno vpliva na učinkovitost nekaterih vrst naprav za odkrivanje uhajanja. Pred delom ni treba izolirati komponent, varnih pred iskrami.

3. Popravilo komponent, varnih pred iskrami

V tokokrogu ne uporabljajte trajne induktivne ali kapacitivne naprave, ne da bi se prepričali, da dovoljena napetost in tok za uporabljeno napravo nista presežena.

Komponente, varne pred iskrami, so edine, s katerimi je mogoče delati, će se nahajate v prisotnosti vnetljive atmosfere. Preskusna naprava mora imeti ustrezno oceno. Poškodovane komponente je mogoče zamenjati samo z nadomestnimi deli, ki jih določi proizvajalec, sicer lahko pride do puščanja in posledičnega vžiga hladilnega sredstva v atmosferi.

4. Kabli

Preverite, će kabli niso izpostavljeni obrabi, koroziji, čezmernemu tlaku, vibracijam, ostrim robovom ali drugim škodljivim vplivom. Prav tako se prepričajte, da kabli niso poškodovani zaradi utrujenosti materiala ali stalnih vibracij iz virov, kot so kompresorji ali ventilatorji.

5. Odkrivanje vnetljivih hladilnih sredstev

Pri odkrivanju uhajanja hladilnega sredstva v nobenem primeru ni dovoljeno uporabiti potencialnih virov vžiga. Ni dovoljeno uporabiti halogenskega gorilnika (ali drugega detektorja z odprtim ognjem).

6. Metode odkrivanja uhajanja

Naslednje metode odkrivanja uhajanja se štejejo za sprejemljive za sisteme, ki vsebujejo vnetljivo hladilno sredstvo.

Elektronski detektorji puščanja se lahko uporabljajo za zaznavanje vnetljivih hladilnih sredstev, vendar njihova občutljivost morda ne bo ustrezna ali pa bo treba ponovno umeriti. (Napravo za odkrivanje je treba kalibrirati v prostoru brez hladilnega sredstva.) Detektor ne sme biti potencialni vir vžiga in mora biti primeren za uporabljeno hladilno sredstvo. Naprava za odkrivanje uhajanja se nastavi na odstotek spodnje meje vnetljivosti (LFL) hladilnega sredstva in mora biti umerjena za uporabljeno hladilno sredstvo. Potrdi se določen odstotek plina (največ 25 %).

Tekočine za odkrivanje uhajanja so primerne za uporabo pri večini hladilnih sredstev, vendar se je treba izogibati uporabi čistil, ki vsebujejo klor, ker klor lahko reagira s hladilnim sredstvom in tako povzroči korozijo bakrene cevi.

Če menite, da prihaja do uhajanja hladilnega sredstva, morate takoj odstraniti/pogasniti vse odprte plamene.

Če je ugotovljeno uhajanje hladilnega sredstva, ki zahteva trdo spajkanje, je treba vse hladilno sredstvo odstraniti iz sistema ali izolirati (z zapornimi ventili) na delu sistema, ki je stran od mesta, ki pušča. Pred in med spajkanjem je treba sistem očistiti z dušikom brez kisika (OFN).

7. Odstranitev in izpraznitev

Če je treba hladilni tokokrog prekiniti zaradi popravila - ali za kakšen drug namen - uporabite običajen postopek. Vendar pa je pomembno upoštevati preizkušeno prakso, ker je hladilno sredstvo vnetljivo. Upoštevajte naslednji postopek:

• odstranite hladilno sredstvo;
- očistite tokokrog z inertnim plinom;
- izpraznite;
- zoper očistite z inertnim plinom;
- odprite tokokrog s pomočjo rezanja ali spajkanja.

Hladilno sredstvo je treba preliti v ustrezne posode. Iz varnostnih razlogov je treba sistem "izprati" z dušikom brez kisika (OFN). Ta postopek bo morda treba nekajkrat ponoviti. Za izpiranje sistema ni dovoljeno uporabljati stisnjenega zraka ali kisika. Izpiranje mora biti opravljeno s prekinitvijo vakuuma v sistemu s pomočjo dušika brez kisika (OFN). Nato se nadaljuje s polnjenjem, dokler ni dosežen delovni tlak, sledi odzračevanje v atmosfero in končno obnovitev vakuuma. Ta postopek se ponavlja, dokler se v sistemu nahaja hladilno sredstvo.

Pri uporabi zadnjega odmerka dušika brez kisika (OFN) je treba v sistemu obnoviti atmosferski tlak, da je mogoče nadaljevati z delom. Ta operacija je bistvenega pomena, če bomo cevi spajkali. Poskrbite, da se izhod črpalke ne nahaja blizu virov vžiga in da je na voljo prezračevanje.

8. Postopek polnjenja

Poleg običajnih postopkov pri polnjenju morajo biti izpolnjene naslednje zahteve.

• Pri uporabi polnilne naprave pazite, da ne pride do kontaminacije različnih hladilnih sredstev. Cevi biti morale biti čim krajše, da se minimizira količina hladilnega sredstva, ki se nahaja v njih.
  – Jeklenke morajo ostati v navpičnem položaju.
  – Pred polnjenjem s hladilnim sredstvom se prepričajte, da je hladilni sistem ozemljen.
• Ko je polnjenje končano, označite sistem (če tega niste storili pred polnjenjem).
  – Pazite, da hladilnega sistema ne napolnite preveč. Pred polnjenjem sistema morate izvesti tlačni preizkus s pomočjo dušika brez kisika (OFN). Ko je polnjenje končano in pred zagonom je potrebno preskusiti sistem. Postopek polnjenja dokončate tako, da opravite test tesnosti.

9. Izločitev iz uporabe

Pred izvedbo tega postopka je nujno, da se tehnik seznani z napravo in vsemi njenimi podrobnostmi. Tehnik mora imeti dovolj izkušenj, da pravilno in varno odstrani hladilno sredstvo iz naprave. Pred izvedbo naloge se najprej vzame vzorec olja in hladilnega sredstva za primer, da bo pred ponovno uporabo recikliranega hladilnega sredstva potrebna analiza. Za uspešno izvedbo naloge je potrebno imeti na voljo električno energijo.

a) Najprej se seznanite z napravo in njenim delovanjem.
b) Električno izolirajte sistem.
c) Pred samo odstranitvijo hladilnega sredstva preverite naslednje:

• v primeru potrebe je na voljo naprava za ravnanje z jeklenkami, napolnjenimi s hladilnim sredstvom;
• na voljo so vsa osebna zaščitna oprema, ki se tudi pravilno uporablja;
• postopek odstranjevanja hladilnega sredstva nadzoruje usposobljena oseba;
• naprava za odstranitev hladilnega sredstva in jeklenke so v skladu z ustreznimi standardi.

d) Če je mogoče, izčrpajte hladilni sistem.
e) Če vakuuma ni mogoče doseči, razdelite cevovod tako, da je hladilno sredstvo mogoče odstraniti iz posameznih delov sistema.
f) ) Pred polnjenjem poskrbite, da je tlačna posoda na vrednostih pred odstranjevanjem.
g) Zaženite napravo za odstranjevanje hladilnega sredstva in upoštevajte navodila proizvajalca.
h) Pazite, da jeklenk ne napolnite preveč. (Količina hladilnega sredstva ne sme preseči 80 % prostornine jeklenke).
i) Ne prekoračite najvišjega delovnega tlaka jeklenk, niti začasno.
j) Po pravilnem polnjenju jeklenk in zaključku postopka poskrbite, da bodo jeklenke s hladilnim sredstvom skupaj s polnilno napravo takoj odstranjene iz prostora, kjer je potekalo polnjenje, in da so vsi izolacijski ventili na napravi zaprti.
k) Z odstranjenim hladilnim sredstvom se ne sme napolniti drugega hladilnega sistema, če hladilno sredstvo ni bilo očiščeno in preverjeno.

10. Označevanje

Naprava mora biti označena z nalepko, ki označuje, da je bila izločena iz uporabe in da je bilo hladilno sredstvo odstranjeno iz hladilnega sistema. Oznaka mora biti datirana in podpisana. Prepričajte se, da se na napravi nahajajo nalepke, ki označujejo, da naprava vsebuje vnetljivo hladilno sredstvo.

11. Odstranjevanje

Pri odstranitvi hladilnega sredstva iz sistema, bodisi v namen servisiranja ali izločitve iz uporabe, je treba zagotoviti, da se vse hladilno sredstvo varno odstrani.

Ko hladilno sredstvo prelijete v jeklenke, se prepričajte, da imate ustrezne jeklenke, iz katerih bo mogoče hladilno sredstvo ponovno preliti v hladilni sistem. Prepričajte se, da imate na voljo primerno število jeklenk, da popolnoma izpraznite hladilni sistem. Vse uporabljene jeklenke so namenjene za reciklirano hladilno sredstvo in so označene z ustrezno nalepko (kot posebne jeklenke za ponovno polnjenje). Jeklenke morajo biti opremljene z varnostnim ventilom in ustreznimi zapornimi ventili v dobrem delovnem stanju. Prazne jeklenke je treba odstraniti in po možnosti pred polnjenjem ohladiti.

Polnilna naprava mora biti v dobrem delovnem stanju. Na voljo mora biti seznam navodil glede delovanja naprave. Naprava mora biti primerna za polnjenje z vnetljivimi hladilnimi sredstvi. Poleg tega mora biti na voljo komplet kalibriranih tehtnic v dobrem delovnem stanju. Cev mora biti opremljena z tesnilnimi spojkami v dobrem stanju. Pred uporabo polnilne naprave se prepričajte, da je v zadovoljivem stanju, da je pravilno vzdrževana in da so vse električne komponente zatesnjene, da se prepreči vžig v primeru uhajanja hladilnega sredstva. Če ste v dvomih, se obrnite na proizvajalca.

Odstranjeno hladilno sredstvo je treba vrniti dobavitelju hladilnega sredstva v ustrezni jeklenki. O predaji odpadkov je treba sestaviti protokol. Ne mešajte hladilnih tekočin v polnilnih napravah in zlasti v jeklenkah.

Če je treba kompresor ali olje, ki ga vsebuje kompresor, odstraniti, je treba odstranitev opraviti na pravilen način, tako da se gorljivo hladilno sredstvo ne zmeša z mazivom. Postopek odstranitve je treba izvesti, preden kompresor vrnete dobavitelju. Da bi pospešili ta proces, je možno ohišje kompresorja segreti, vendar samo s pomočjo električnega ogrevanja. Odstranitev olja iz sistema je treba opraviti varno.

ODPRAVLJANJE TEŽAV

Težava Vzrok Rešitev
E1	Napaka temperaturnega senzorja ali izklopljen krmilni sistem.	Za popravilo se obrnite na serviserja ali podobno usposobljeno osebo.
E2	Napaka senzorja tuljave ali izklopljen krmilni sistem.

TEHNIČNI PODATKI

ModelSpecifikacije	GZ-594
Električno napajanje 220 - 240 V~50 Hz
Priključna moč 190 W
Teža 8 kg
Kapaciteta razvlaževanja(30 °C RH 80 %)	12 litrov/dan
Hladilno sredstvo R290, 0,058 kg
Dovoljeni prekomerni delovni tlak
Izsesavanje 0,6 MPa
Izpuščanje 2,5 MPa
Najvišji delovni tla 4,0 MPa
Mere(Š x G x V) mm	290 Š x 240 G x 414 V
Delovna temperatura 5 °C - 35 °C
Prostornina posode za vodo	2,3 l

Informacije o odlaganju odpadne električne opreme (zasebna gospodinjstva)

Ta simbol na izdelkih in/ali spremnih dokumentih pomeni, da rabljene električne in elektronske opreme ne smemo zavreči skupaj z drugimi gospodinjskimi odpadki.

Za pravilno ravnanje, predelavo in reciklažo vas prosimo, da te izdelke brezplačno vrnete na določena zbirna mesta. V nekaterih državah je te izdelke mogoče vrniti neposredno prodajalcu ob nakupu podobnega novega izdelka.

S pravilnim odlaganjem teh izdelkov pomagate hraniti dragocene vire in preprečiti morebitne negativne učinke na zdravje ljudi in okolje, do katerih bi sicerzaradi nepravilnega ravnanja z odpadki lahko prišlo. Za več informacij o najbližjem zbirnem mestu se obrnite na lokalni urad. Za nepravilno odlaganje odpadkov so možne kazni v skladu z veljavno zakonodajo.

Za poslovne uporabnike v Evropski uniji

Če želite zavreči električno in elektronsko opremo, se za več informacij obrnite na lokalnega prodajalca ali dobavitelja.

Ta simbol velja samo v Evropski uniji. Če želite odstraniti to napravo, se obrnite na ustrezne organe lokalne skupnosti ali prodajalca in povprašajte po ustreznem načinu odstranitve.
