Gerätetyp	Luftentfeuchter
Marke	Guzzanti
Modell	GZ 594
Stromversorgung	220-240V~50Hz
Leistungsaufnahme	190W
Feuchtigkeitsentzug	12 L/Tag (bei 30°C, 80% rel. Feuchte)
Kältemitteltyp	R290 (brennbar)
Kältemittelmenge	0.058 kg
Abmessungen (B x T x H)	290 x 240 x 414 mm
Gewicht	8 kg
Wassertankkapazität	2,3 L
Betriebstemperaturbereich	5°C bis 35°C
Bedienfeld	Elektronisch mit LED-Anzeige, Tasten für Ein/Aus, Lüftergeschwindigkeit, Timer, Feuchtigkeitseinstellung
Lüftergeschwindigkeiten	Hoch (HI) und Niedrig (LOW)
Timer	1-24 Stunden (automatisch Ein/Aus)
Feuchtigkeitseinstellung	Dauerbetrieb (CO) oder 30% bis 90% rel. Feuchte in 10%-Schritten, plus Komfortmodus (AU)
Abtaufunktion	Automatisches Abtauen mit Kontrollleuchte
Dauerablauf	Ja, über PVC-Schlauch (nicht im Lieferumfang)
Filter	Waschbarer Netzfilter; alle 2 Wochen mit kaltem Wasser (<40°C) reinigen
Sicherheitsmerkmale	Automatische Abschaltung bei vollem Tank, Überhitzungsschutz, Vorsichtsmaßnahmen für brennbares Kältemittel
Entsorgung	Gemäß WEEE-Richtlinien; nicht mit Haushaltsabfall entsorgen

Häufig gestellte Fragen - GZ 594 Guzzanti

Wie stelle ich den Timer am Guzzanti GZ 594 Luftentfeuchter ein?

Drücken Sie die TIMER-Taste, um die gewünschte Zeit von 1 bis 24 Stunden einzustellen. Im Standby-Modus schaltet sich das Gerät nach der eingestellten Zeit automatisch ein; im Betriebsmodus schaltet es sich aus. Wenn Sie vor Ablauf des Timers die Ein-/Aus-Taste drücken, wird der Timer abgebrochen.

Was bedeutet die Abtau-Kontrollleuchte?

Wenn die DEFROST-Kontrollleuchte leuchtet, taucht das Gerät ab. Während des Abtauens stoppt der Kompressor, aber der Lüftermotor läuft weiter. Dies geschieht automatisch, wenn sich Reif an den Spulen bildet.

Wie reinige ich den Filter?

Entfernen Sie den Filter, indem Sie an seinen Griffen ziehen, nachdem Sie den Wassertank herausgenommen haben. Waschen Sie den Filter alle zwei Wochen mit kaltem Wasser (unter 40°C). Lassen Sie ihn vollständig an der Luft trocknen, bevor Sie ihn wieder einsetzen. Verwenden Sie niemals Benzin oder Alkohol.

Was bedeutet der Fehlercode E1?

E1 weist auf einen Fehler des Temperatursensors oder des Steuerungssystems hin. Wenden Sie sich zur Reparatur an einen qualifizierten Kundendienst. Ebenso zeigt E2 einen Spulensensorfehler an.

Kann ich den Dauerablauf anstelle des Wassertanks verwenden?

Ja. Entfernen Sie den Wassertank, schließen Sie einen PVC-Schlauch (nicht im Lieferumfang) am Ablaufanschluss an und platzieren Sie den Schlauch tiefer als den Anschluss für den Schwerkraftablauf. Setzen Sie den Tank wieder ein, und das Gerät läuft kontinuierlich ab.

Was ist der Komfortmodus (AU)?

Der Komfortmodus stellt die Feuchtigkeit automatisch basierend auf der Umgebungstemperatur ein: unter 5°C stoppt der Kompressor; 5-20°C setzt die Feuchtigkeit auf 60%; 20-27°C auf 55%; über 27°C auf 50%. Er wird durch Drücken der FEUCHTIGKEITSEINSTELLUNG-Taste ausgewählt.

Wie starte ich das Gerät neu, nachdem der Wassertank voll ist?

Wenn die WASSER VOLL-Kontrollleuchte leuchtet, leeren Sie den Wassertank und setzen Sie ihn wieder ein. Drücken Sie dann die Ein-/Aus-Taste zum Neustart. Warten Sie mindestens 3 Minuten vor dem Neustart, um den Kompressor zu schützen.

Warum stoppt und startet der Kompressor häufig?

Der Kompressor stoppt, wenn die Umgebungsfeuchtigkeit 3% unter die eingestellte Feuchtigkeit fällt, und startet neu, wenn sie 3% darüber ansteigt. Das ist normal. Wenn der Zyklus zu oft auftritt, überprüfen Sie, ob die eingestellte Feuchtigkeit nicht zu hoch oder der Raum sehr groß ist.

Ist das Kältemittel in diesem Luftentfeuchter brennbar?

Ja, das Gerät verwendet R290 (Propan) als Kältemittel, das brennbar ist. Befolgen Sie die Sicherheitsrichtlinien: Lagern Sie es in einem Raum größer als 4 m², halten Sie es von Zündquellen fern, und lassen Sie Reparaturen nur von qualifiziertem Personal durchführen.

Wie sollte ich den Guzzanti GZ 594 entsorgen?

Entsorgen Sie es nicht mit dem Hausmüll. Befolgen Sie die WEEE-Richtlinien: Bringen Sie es zu einer dafür vorgesehenen Sammelstelle zum Recycling. Wenden Sie sich an die örtlichen Behörden oder Ihren Händler für Anweisungen zur ordnungsgemäßen Entsorgung.

BEDIENUNGSANLEITUNG GZ 594 Guzzanti

Lesen Sie diese Gebrauchsanleitung vor der Erstverwendung des Luftentfeuchters aufmerksam durch.

SICHERHEITSHINWEISE

1. Verwenden Sie zur Beschleunigung des Abtau- oder Reinigungsprozesses keine Mittel, die vom Hersteller nicht empfohlen wurden.
2. Das Gerät darf in keinem Raum mit ununterbrochenem Betrieb von Zündquellen verwendet werden (zum Beispiel: offene Flammen, eingeschaltetes Gasgerät oder eingeschaltetes elektrisches Heizgerät).
3. Das Gerät darf weder durchgestochen noch verbrannt werden.
4. Nehmen Sie zur Kenntnis, dass das Kältemittel ohne Geruch sein kann.
5. Das Gerät muss in solchem Raum installiert, betrieben und aufbewahrt werden, dessen Bodenfläche größer als 4 m ^2 ist.
6. Sämtliche Reparaturen dürfen nur vom Hersteller oder seiner autorisieren Servicestelle durchgeführt werden.
7. Das Gerät muss in einem gut belüfteten Raum aufbewahrt werden, dessen Bodenflächengröße der Bodenfläche des zum Gerätebetrieb bestimmten Raums entspricht.
8. Sämtliche Eingriffe, welche die Gerätesicherheit beeinflussen, darf nur eine kompetente Person durchgeführt werden.

1. Lesen Sie vor der Installation und Erstverwendung dieses Gerätes aufmerksam diese Gebrauchsanleitung. Bewahren Sie das Gerät auf einem sicheren Platz, um Stromleck, Brand oder Personenverletzung zu vermeiden.

2. Tauchen Sie dieses Gerät weder in Wasser noch in andere Flüssigkeiten.

3. Den Austausch eines beschädigten Netzkabels darf aus Sicherheitsgründen nur der Hersteller, sein Servicetechniker oder eine ähnlich qualifizierte Person durchführen.

4. Sämtliche Reparaturen des Gerätes darf nur ein professioneller Servicetechniker durchführen. Unsachgemäße Reparaturen können die Beschädigung des Gerätes und die Verletzung des Benutzers verursachen.

5. Vor dem Transport, der Reinigung oder einer langen Betriebspause muss das Gerät vom Stromnetz getrennt werden.

6. Das Gerät kann nur ans Stromnetz mit der angegebenen Spannung angeschlossen werden.

7. Dieses Gerät ist ausschließlich zur Verwendung im Haushalt bestimmt. Verwenden Sie es nur zum angegeben Zweck.

8. Legen Sie auf das Gerät keine Gegenstände.

9. Leeren Sie vor dem Transport des Gerätes den Wasserbehälter. Auf diese Weise vermeiden Sie das Verschütten von Wasser.

10. Kippen Sie das Gerät nicht, ansonsten könnte es zu seiner Beschädigung durch herauslaufendes Wasser kommen.
11. Dieses Gerät dürfen Kinder ab 8 Jahren und Personen mit begrenzten physischen, sensorischen oder geistigen Fähigkeiten oder mit mangelnden Erfahrungen und Kenntnissen nur dann verwenden, wenn sie sich unter Aufsicht einer Person, die für ihre Sicherheit verantwortet, befinden oder wenn sie mit der sicheren und sachgemäßen Verwendung des Gerätes vertraut sind und eventuelle damit verbundene Risiken verstehen. Kinder dürfen mit dem Gerät nicht spielen. Kinder dürfen die Reinigung und Benutzerwartung nur unter Aufsicht einer verantwortlichen Person durchführen.
12. Das Gerät muss sich mindestens 50 cm fern von einer Wand oder anderen Hindernissen befinden.
13. Das Gerät muss in Übereinstimmung mit gültigen Vorschriften für die elektrische Installation installiert werden.
14. Dieses Gerät ist zur Verwendung bei der Umgebungstemperatur von 5 bis 35 °C.
15. Verwenden Sie den Luftentfeuchter nie in nassen Räumen, wie z.B. im Bade- oder Waschzimmer.
16. Räume, in denen sich die Rohrleitung mit Kältemittel befindet, müssen in Übereinstimmung mit nationalen Vorschriften für Gasinstallation sein.

Transport, Kennzeichnung und Aufbewahrung von Geräten

1. Transport von Geräten, die brennbares Kältemittel enthalten: Einhalten der Verkehrsvorschriften.
2. Kennzeichnung von Geräten mit Symbolen: Einhalten örtlicher Vorschriften.
3. Entsorgung von Geräten, die brennbare Kältegase enthalten: Einhalten nationaler Vorschriften.
4. Aufbewahrung von Geräten: Die Geräte sollten in Übereinstimmung mit Hinweisen des Herstellers aufbewahrt werden.
5. Aufbewahrung von eingepackten (nicht verkauften) Geräten: Die Verpackung sollte so geschützt werden, dass ein Kältemittelauslauf im Falle einer mechanischen Beschädigung der Verpackung ausgeschlossen ist. Die maximale Anzahl an Geräten, die zusammen aufbewahrt werden können, hängt von örtlichen Vorschriften ab.

6. Das Gerät muss so aufbewahrt werden, dass eine mechanische Beschädigung ausgeschlossen ist.

7. Hinweise zur Handhabung des Gerätes:

Alle Arbeiter der Wartungsabteilung und andere Arbeiter, die mit dem Gerät manipulieren, müssen mit der durchzuführenden Arbeit vertraut werden. Es ist notwendig, die Arbeit mit dem Gerät in einem begrenzten Raum zu vermeiden. Für die Arbeit mit dem Gerät muss ein Sonderraum zugewiesen werden. Vergewissern Sie sich, dass bei der Manipulation mit dem Gerät alle Sicherheitshinweise, die sich auf brennbares Material beziehen, eingehalten werden.

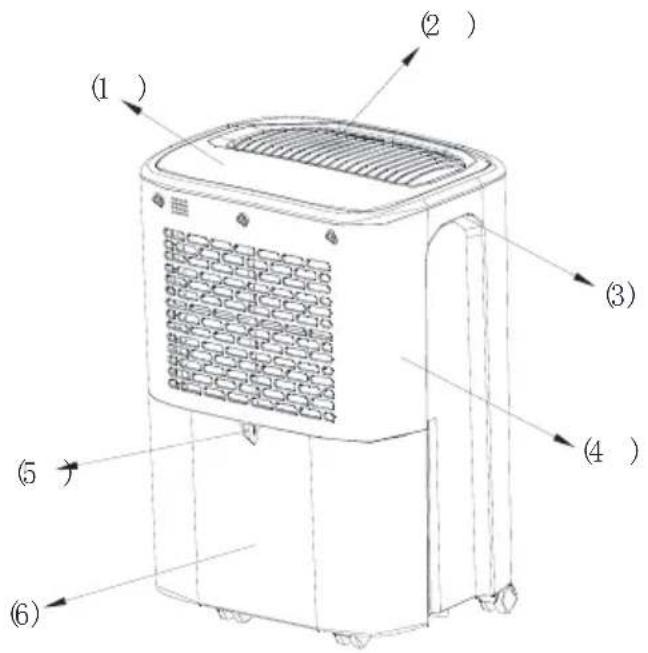

BESCHREIBUNG DES GERÄTES

1. Bedienblende
2. Luftausgang
3. Griff
4. Vorderplatte
5. Auslauföffnung
6. Wasserbehälter

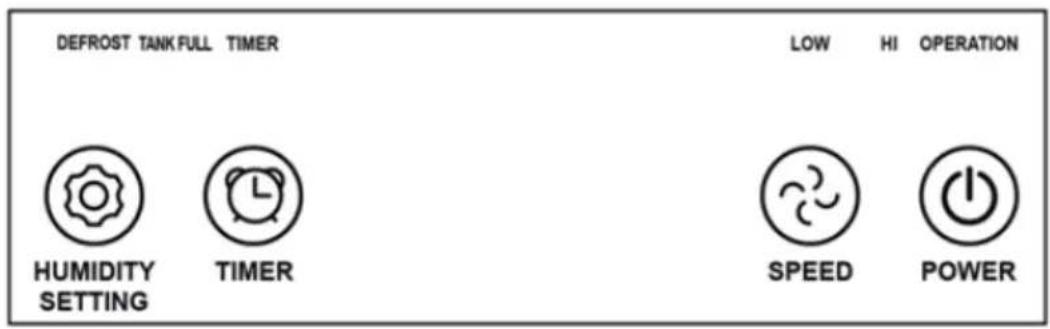

BESCHREIBUNG DER BEDIENBLENDE

BETRIEBSHINWEISE

1. POWER (Ein-/Ausschalten)

Mit dem Drücken dieser Taste schalten Sie das Gerät ein oder aus. Die entsprechende Lichtanzeige erleuchtet sich oder erlischt. (Sobald die Luftfeuchtigkeit im Zimmer den eingestellten Wert erreicht, hört der Kompressor auf zu arbeiten und die Lichtanzeige beginnt zu blinken.)

2. FAN SPEED (Ventilatorgeschwindigkeit)

Mit dem Drücken dieser Taste stellen Sie die Geschwindigkeit des Ventilators (HI – hoch; LOW – niedrig). Die entsprechende Lichtanzeige erleuchtet sich oder erlischt je nach der durchgeführten Einstellung.

3. TIMER (Zeitmesser)

a. Mit dem Drücken dieser Taste stellen Sie die gewünschte Zeit (im Bereich von 1 bis 24 Stunden).
b. Bei der Timereinstellung im Bereitschaftsmodus schaltet sich das Gerät automatisch ein; bei der Timereinstellung im Betriebsmodus schaltet sich das Gerät automatisch aus.
c. Wenn Sie das Gerät mit dem Drücken der Taste EIN/AUS vor dem Ablauf der eingestellten Zeit ausschalten, deaktiviert sich die Timereinstellung.
d. Während der Timerverwendung leuchtet die entsprechende Anzeige.
e. Nach der Timereinstellung kann sich das Display wieder auf die Anzeige der Luftfeuchtigkeit umschalten.

4. HUMIDITY SETTING (Einstellung der Luftfeuchtigkeit)

- Mit dem Drücken dieser Taste stellen Sie die gewünschte relative Luftfeuchtigkeit ein (in folgender Reihenfolge: ununterbrochenes Luftentfeuchten [CO], relative Luftfeuchtigkeit von 30 %, 40 %, 50 %, 60 %, 70 %, 80 %, 90 %, Komfortmodus [AU] und wieder ununterbrochenes Luftentfeuchten [CO]). Beim ersten Einschalten des Gerätes aktiviert sich das ununterbrochene Luftentfeuchten [CO].

- Sobald die Luftfeuchtigkeit im Zimmer den Wert erreicht, der um 3 % niedriger als die eingestellte Luftfeuchtigkeit ist, schaltet sich der Kompressor automatisch aus. Sobald sich die Luftfeuchtigkeit im Zimmer um 3 % im Vergleich mit dem eingestellten Wert erhöht, schaltet sich der Kompressor wieder ein.

COMFORT MODE (Komfortmodus) [AU]

a. Wenn die Zimmertemperatur niedriger als 5 °C ist, schaltet sich der Kompressor aus.
b. Wenn die Zimmertemperatur höher als 5 °C und niedriger als 20 °C ist, wird die Luftfeuchtigkeit automatisch auf 60 % eingestellt.
c. Wenn die Zimmertemperatur höher als 20 °C und niedriger als 27 °C ist, wird die Luftfeuchtigkeit automatisch auf 55 % eingestellt.
d. Wenn die Zimmertemperatur höher als 27 °C ist, wird die Luftfeuchtigkeit automatisch auf 50 % eingestellt.

WATER FULL (Voller Wasserbehälter)

Wenn der Wasserbehälter voll ist, leuchtet die entsprechende Anzeige und das Gerät arbeitet nicht. Es ist notwendig, den Wasserbehälter zu entleeren.

DEFROST (Abtauen)

Während des Geräteabtauens leuchtet die entsprechende Anzeige und der Kompressor arbeitet nicht, der Motor ist jedoch weiterhin im Betrieb.

1WARNUNGEN

1. Die eingestellte Luftfeuchtigkeit darf nie höher sein als die Luftfeuchtigkeit im Zimmer.
2. Wenn die Anzeige des vollen Wasserbehälters zu leuchten beginnt, müssen Sie den Wasserbehälter entleeren. Das Gerät wird dann wieder funktionieren.
3. Wenn sich das Gerät ausschaltet, warten Sie vor dem erneuten Einschalten des Gerätes mindestens 3 Minuten, um die Kompressorbeschädigung zu vermeiden.
4. Dieses Gerät kann bei einer Umgebungstemperatur im Bereich von 5 bis 35 °C verwendet werden.
5. Wenn es Ihnen nicht gelingt, den Luftentfeuchter einzuschalten (die Lichtanzeige leuchtet nicht) oder wenn er sich ohne Grund ausgeschaltet hat, prüfen Sie, ob der Netzstecker des Netzkabels gründlich in der Steckdose gesteckt ist. Wenn sowohl die Steckdose als auch die Stromquelle in Ordnung sind, warten Sie vor dem erneuten Einschalten des Gerätes mindestens 10 Minuten (die Änderung der Position dauert 10 Minuten).

Wenn sich das Gerät nicht einmal nach Ablauf von 10 Minuten einschaltet, kontaktieren Sie einen örtlichen Verkäufer und verlangen Sie eine Reparatur.

1. Wenn der Luftentfeuchter in Betrieb ist, strahlt er bestimmte Wärme aus. Auf diese Weise erhöht er die Zimmertemperatur, es handelt sich aber um keinen Fehler.

2. Während des Abtauprozesses leuchtet die entsprechende Anzeige. Der Kompressor arbeitet nicht, aber der Motor läuft weiterhin.

3. Wenn das Gerät im Betrieb ist, wird auf dem Display die Luftfeuchtigkeit im Zimmer angezeigt. Wenn die Luftfeuchtigkeit höher als RH 95 ist, wird „HI“ auf dem Display angezeigt; wenn die Luftfeuchtigkeit niedriger als RH 35 % ist, wird „LO“ auf dem Display angezeigt.

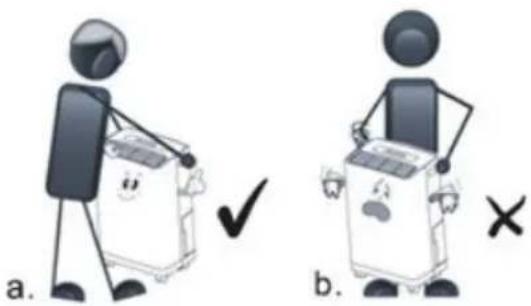

4. Wenn Sie das Gerät verstellen, muss die Vorderplatte zu Ihnen gerichtet sein (siehe Abbildung).

HINWEISE ZUM WASSERAUSLAUF

Das Kondensat kann im Wasserbehälter gesammelt oder mit einem PVC-Schlauch ununterbrochen abgeleitet werden. (Der PVC-Schlauch wird nicht mitgeliefert.)

VERWENDUNG DES WASSERBEHÄLTERS

Beim Luftentfeuchten kann das Kondensat im Wasserbehälter gesammelt werden. Sobald der Wasserbehälter voll ist, hört das Gerät auf zu arbeiten und die entsprechende Anzeige beginnt zu leuchten. In solchem Fall müssen Sie den Wasserbehälter ausleeren.

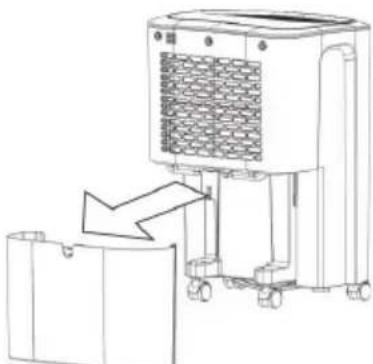

1. Nehmen Sie den Wasserbehälter heraus (siehe Abbildung 1) und fließen Sie das Wasser aus.
2. Geben Sie den Wasserbehälter wieder hinein.
3. Schalten Sie das Gerät ein, indem Sie die Taste EIN/AUS drücken.

UNUNTERBROCHENER WASSERAUSLAUF

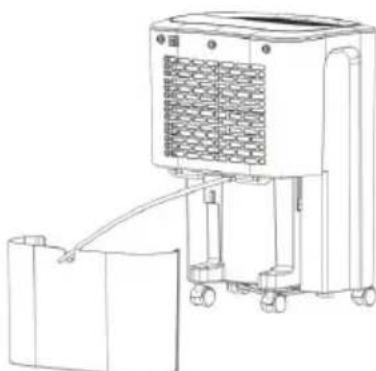

1. Nehmen Sie zuerst den Wasserbehälter heraus und schließen Sie einen Ablaufschlauch an die Auslauföffnung an (siehe Abbildung 2). Geben Sie dann den Wasserbehälter zurück.
2. Der Ablaufschlauch sollte sich niedriger befinden als die Auslauföffnung, damit das Wasser abfließen kann.

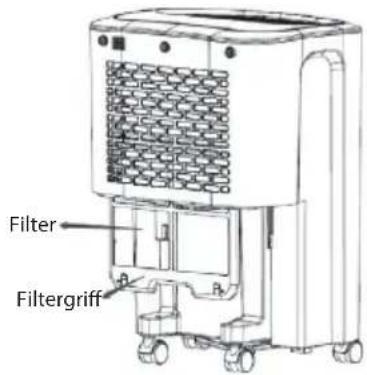

1. Bevor Sie das Filter herausnehmen, müssen Sie den Wasserbehälter entfernen.
2. Ziehen Sie am Filtergriff.
3. Waschen Sie das Filter in Kaltwasser (bei Wassertemperatur unter 40 °C) jede zwei Wochen und lassen Sie es auf natürliche Weise abtrocknen. Dann schieben Sie das Filter wieder ins Gerät.

HINWEISE ZUR GERÄTEWARTUNG

1. Das Gerät darf sich nie auf einer weichen oder unebenen Oberfläche befinden. Auf diese Weise vermeiden Sie Lärm, Vibrationen und Wasser- oder Stromleck während des Betriebes.
2. Stecken Sie in das Gerät nie schmale Stäbe oder harte Gegenstände, ansonsten könnten Sie es beschädigen.

1. Nach dem Geräteausschalten oder vor einer längeren Betriebspause vergessen Sie nicht, den Netzstecker des Netzkabels aus der Steckdose zu ziehen.
2. Das Gerät sollte sich auf einen offenen Platz so fern wie möglich von Hindernissen, welche die Luftzufuhr blockieren könnten. Auf diese Weise erhöht sich seine Leistung.
3. Waschen Sie das Filter in Kaltwasser (bei Wassertemperatur unter 40 °C) jede zwei Wochen, lassen Sie es auf natürliche Weise abtrocknen und schieben Sie es dann wieder ins Gerät. (Anmerkung: Reinigen Sie das Filter nie mit Benzin oder Alkohol.)

BESEITIGUNG VON SCHWIERIGKEITEN

1. Wartungsinformationen

1) Raumkontrolle

Vor dem Beginn der Arbeiten an Systemen, die entflammbares Kältemittel enthalten, müssen Sicherheitskontrollen durchgeführt werden, um die Entzündungsgefahr zu minimalisieren. Vor der Durchführung von Reparaturen am Kühlsystem müssen folgende Sicherheitsmaßnahmen beachtet werden.

2) Arbeitsablauf

Die Arbeiten werden in einem kontrollierten Verfahren durchgeführt, um das Risiko zu minimieren, dass brennbare Gase oder Dämpfe während der Arbeit auftreten.

3) Kontrolle des Vorhandenseins von Kältemittel

Der Bereich muss vor und während der Arbeit mit einem geeigneten Kältemitteldetektor überprüft werden. Der Techniker muss sich der möglichen brennbaren Atmosphären bewusst sein. Stellen Sie sicher, dass die Lecksuchvorrichtung für brennbare Kältemittel geeignet ist. Sie muss funkenfrei, dicht und sicher sein.

4) Vorhandensein eines Feuerlöschers

Für beliebige Arbeiten an der Kühlanlage und/oder den dazugehörigen Komponenten muss eine geeignete Ausrüstung zur Brandbekämpfung zur Verfügung stehen. Geeignet ist ein Pulverfeuerlöscher oder ein Kohlendioxidfeuerlöscher (CO2).

5) Keine Zündquellen

Eine Person, die Arbeiten am Kühlsystem einschließlich Manipulation mit Rohrleitungen, die brennbares Kältemittel enthalten und enthalten haben, ausführt, darf keine Zündquellen so verwenden, dass Brand- oder Explosionsgefahr besteht. Alle möglichen Zündquellen einschließlich Zigarettenrauchen sollten ausreichend weit vom Installations-, Reparatur-, Demontage- und Entsorgungsort entfernt sein, weil sonst brennbares Kältemittel in die Umgebung gelangen kann. Vergewissern Sie sich vor den Arbeiten in der Umgebung des Gerätes, dass keine Feuer- oder Entzündungsgefahr besteht. Im Raum sollten Zeichen „Rauchverbot“ angebracht werden.

6) Belüfteter Raum

Vergewissern Sie sich vor der Manipulation mit dem System, dass der Bereich, in dem sich das Gerät befindet, offen oder ausreichend belüftet ist. Der Raum muss während der gesamten Arbeitszeit belüftet werden. Bei der Belüftung sollte sich die freigesetzte Kältemittelmenge sicher auflösen und in die Atmosphäre gelangen.

7) Kontrolle der Kühlanlage

Ersetzte elektrische Komponenten müssen für den Zweck geeignet sein und die richtigen Spezifikationen haben. Befolgen Sie immer die Wartungs- und Serviceanweisungen des Herstellers. Im Zweifelsfall wenden Sie sich an die technische Abteilung des Herstellers.

Bei Installationen, die in brennbares Kältemittel verwenden, sind folgende Prüfungen durchzuführen:

- Die Größe der Kartusche entspricht der Größe des Raums, in dem die Komponenten mit Kältemittelinhalt installiert sind.

- Belüftungsanlagen und Luftauslässe funktionieren einwandfrei und werden nicht blockiert.

- Falls ein indirekter Kühlkreislauf verwendet wird, muss der Sekundärkreislauf auf Vorhandensein des Kältemittels überprüft werden.

- Die Kennzeichnung am Gerät ist noch sichtbar und lesbar. Nicht lesbare Zeichnen und Symbole müssen repariert werden.

- Die Kühlrohrleitung und ihre Komponenten sind so installiert, dass sie keinen Stoffen ausgesetzt sind, die keine Korrosion von Komponenten mit Kältemittelinhalt verursachen können. Beziehungsweise sind sie aus korrosionsbeständigen Materialien hergestellt und in geeigneter Weise vor Korrosion geschützt.

8) Kontrolle der elektrischen Ausrüstung

Die Reparaturen und Wartung elektrischer Komponenten müssen anfängliche Sicherheitsüberprüfungen und Kontrollen einzelner Teile umfassen. Wenn ein Fehler vorliegt, der die Sicherheit beeinträchtigen könnte, darf bis zur Behebung dieses Fehlers keine Stromquelle an den Stromkreis angeschlossen werden. Wenn die Störung nicht sofort behoben werden kann, aber die Arbeiten müssen dennoch fortgefahren werden, wird eine angemessene vorübergehende Lösung verwendet. Der Gerätebesitzer muss über diese temporäre Lösung informiert werden, außerdem müssen darüber alle Beteiligten informiert werden.

Anfängliche Sicherheitskontrollen sollen mindestens Folgendes umfassen:

• Entleeren von Kondensatoren: Dieser Vorgang muss sicher durchgeführt werden, um Funkenentstehung zu vermeiden.
• Beim Füllen, Reparieren oder Reinigen des Systems müssen alle elektrischen Komponenten zusammen mit den Leitungen geschützt werden.
  • Das Gerät ist geerdet.

2. Reparaturen von geschlossenen Teilen

1) Vor der Reparatur geschlossener Komponenten ist es notwendig, alle Stromversorgungsquellen vom Gerät zu trennen. Erst dann können die versiegelten Abdeckungen usw. entfernt werden. Wenn das Gerät während der Wartung unbedingt an das Stromnetz angeschlossen werden muss, muss eine Lecksuchform an der kritischsten Stelle dauerhaft funktionieren, um vor einer möglicherweise gefährlichen Situation zu warnen.
2) Insbesondere muss Folgendes beachtet werden: Bei Arbeiten an elektrischen Komponenten darf weder Verpackung noch Gehäuse geändert werden, sodass das Schutzniveau beeinträchtigt wird. Dazu gehören Kabelschäden, übermäßige Anzahl an Verbindungen, nicht ordnungsgemäß befestigte Klemmen, Beschädigungen an Dichtungen, unsachgemäße Montage von Stopfbuchsen usw.

Vergewissern Sie sich, dass das Gerät sicher befestigt ist.

Vergewissern Sie sich, dass die Dichtung oder das Dichtungsmaterial nicht beschädigt oder abgenutzt ist und dass keine brennbaren Atmosphären in das Gerät eindringen. Die Ersatzteile müssen den Spezifikationen des Herstellers entsprechen.

ANMERKUNG: Die Verwendung eines Silikondichtmittels kann die Leistung bestimmter Typen von Lecksuchgeräten beeinträchtigen. Es ist nicht notwendig, die eigensicheren Komponenten vor der Arbeit zu isolieren.

3. Reparatur eigensicherer Komponenten

Verwenden Sie keine permanenten induktiven oder kapazitiven Geräte im Stromkreis, ohne sicherzustellen, dass es zur Überschreitung der für das verwendete Gerät zulässigen Spannung und Stromstärke nicht kommt. Eigensichere Komponenten sind die einzigen Typen, mit denen man arbeiten kann, wenn man sich in einer entflammbaren Atmosphäre befindet. Die Testeinrichtung muss die richtige Bewertung haben. Beschädigte Teile können nur durch von Hersteller vorgeschriebene Teile ersetzt werden, andernfalls können Lecks und nachfolgende Entzündung des Kältemittels in der Atmosphäre auftreten.

4. Verkabelung

Vergewissern Sie sich, dass die Verkabelung weder Abnutzung noch Korrosion, übermäßigem Druck, Vibrationen, scharfen Kanten oder anderen negativen Auswirkungen ausgesetzt ist. Überprüfen Sie außerdem, ob die Verkabelung nicht durch Materialermüdung oder ständige Vibrationen von Quellen wie Kompressoren oder Ventilatoren beschädigt wird.

5. Erkennung brennbarer Kältemittel

Bei der Erkennung von Leckagen dürfen unter keinen Umständen potentielle Zündquellen verwendet werden. Es kann kein Halogenbrenner (oder anderer Flammenmelder) verwendet werden.

6. Methoden der Leckerkennun

Die folgenden Lecksuchmethoden gelten für Systeme, die ein brennbares Kältemittel enthalten, als akzeptabel:

Zum Erkennen von brennbaren Kältemitteln werden elektronische Lecksuchgeräte verwendet, ihre Empfindlichkeit muss jedoch nicht ausreichend sein oder kann eine wiederholte Kalibrierung erfordern. (Das Erkennungsgerät muss in einem kältemittellosen Bereich kalibriert werden.) Der Detektor darf keine potenzielle Zündquelle sein und muss für das verwendete Kältemittel geeignet sein. Der Lecksucher ist auf den Prozentsatz der unteren Entflammbarkeitsgrenze (LFL) des Kältemittels eingestellt und muss auf das verwendete Kältemittel kalibriert werden. Der relevante Gasanteil (maximal 25 %) wird bestätigt.

Leckanzeigeflüssigkeiten sind für die Verwendung mit den meisten Kältemitteln geeignet. Die Verwendung von chlorhaltigen Reinigungsmitteln sollte jedoch vermieden werden, weil Chlor mit dem Kältemittel reagieren kann, was zur Korrosion der Kupferrohrleitung führt.

Wenn Sie glauben, dass ein Kältemittelleck vorliegt, müssen Sie sofort alle offenen Flammen löschen.

Wenn ein Kältemittelaustritt festgestellt wird, der hartgelötet werden muss, muss das gesamte Kältemittel aus dem System entfernt oder (mithilfe von Absperrventilen) im Teil des Systems, der vom Leck entfernt ist, isoliert werden. Vor dem Löten und während des Lötens muss das System mit sauerstofffreiem Stickstoff (OFN) gereinigt werden.

7. Entnahme und Entleerung

Wenn der Kühlkreislauf zur Reparatur oder zu einem anderen Zweck unterbrochen werden muss, verwenden Sie das normale Verfahren. Es ist jedoch wichtig, der guten Praxis zu folgen, weil das Kältemittel brennbar ist. Gehen Sie folgendermaßen vor:

• kältemittel entfernen;
  • den Kreislauf mit Inertgas reinigen;
• entleeren;
• wieder mit Inertgas reinigen;

- den Kreislauf durch Schneiden oder Löten öffnen.

Das Kältemittel muss in geeignete Flaschen gefüllt werden. Aus Sicherheitsgründen muss das System mit sauerstofffreiem Stickstoff (OFN) „durchgespült“ werden. Dieser Vorgang kann mehrere Wiederholungen erfordern. Es darf weder Druckluft noch Sauerstoff zum Durchspülen des Systems verwendet werden. Die Durchspülung muss durch das Unterbrechen des Vakuums im System mit sauerstofffreiem Stickstoff (OFN) erfolgen. Danach wird solange gefüllt, bis der Arbeitsdruck erreicht ist.

Anschließend wird es in die Atmosphäre abgelassen und schließlich wird das Vakuum wiederhergestellt. Dieser Vorgang wird wiederholt, solange sich im System ein Kältemittel befindet. Wenn die letzte Dosis von sauerstofffreiem Stickstoff (OFN) verwendet wird, muss der Atmosphärendruck im System wiederhergestellt werden, damit man die Arbeit fortsetzen kann. Dieser Vorgang ist absolut notwendig, wenn die Rohrleitung gelötet werden soll. Vergewissern Sie sich, dass sich der Luftpumpenauslass nicht in der Nähe von Zündquellen befindet und das eine Belüftung vorhanden ist.

8. Befüllen des Systems

Neben den üblichen Füllverfahren müssen folgende Voraussetzungen erfüllt werden:

• Achten Sie bei der Verwendung des Füllgerätes darauf, dass verschiedene Kältemittel nicht vermischt werden. Der Schlauch oder die Rohrleitungen müssen so kurz wie möglich sein, um die Menge an enthaltenem Kältemittel zu minimieren.
  – Die Flaschen müssen senkrecht stehen.
  – Vergewissern Sie sich, dass das Kühlsystem geerdet ist, bevor Sie das Kältemittel einfüllen.
• Wenn die Befüllung abgeschlossen ist, versehen Sie das System mit Kennzeichen (falls Sie es vor dem Befüllen nicht getan haben).
• Das Kühlsystem darf nicht überfüllt werden. Vor dem Befüllen des Systems müssen Sie einen Drucktest mit sauerstofffreiem Stickstoff (OFN) durchführen. Nach dem Befüllen und vor der Inbetriebnahme muss das System getestet werden. Beenden Sie den Füllvorgang, indem Sie eine Dichtheitsprüfung durchführen.

9. Außerbetriebnahme

Vor der Außerbetriebnahme muss sich der Techniker mit dem Gerät und allen seinen Details vertraut machen. Der Techniker sollte über ausreichend Übung verfügen, um das Kältemittel ordnungsgemäß und sicher aus dem Gerät zu entfernen. Vor der Außerbetriebnahme wird zuerst eine Probe des Öls und des Kältemittels entnommen für den Fall, dass eine Analyse vor der Wiederverwendung des recycelten Kältemittels erforderlich wäre. Für eine erfolgreiche Durchführung der Aufgabe ist es notwendig, Strom zur Verfügung zu haben.

a) Machen Sie sich zuerst mit dem Gerät und seinem Betrieb vertraut.
b) Isolieren Sie das System elektrisch.
c) Bevor Sie das Kältemittel entfernen, überprüfen Sie folgendes:

• es steht eine Vorrichtung für den Umgang mit Flaschen, die mit Kältemittel gefüllt sind;
• alle persönlichen Schutzausrüstungen sind vorhanden und werden korrekt verwendet;
• der Kältemittelsammelvorgang wird von einer qualifizierten Person überwacht;
• die Kältemittelsammelausrüstung und Flaschen, in denen das Kältemittel aufbewahrt wird, entsprechen den einschlägigen Normen.

d) Wenn es möglich ist, entleeren Sie das Kühlsystem.

e) Wenn kein Vakuum erreicht werden kann, teilen Sie die Rohrleitungen so auf, dass das Kältemittel aus den einzelnen Teilen des Systems entfernt werden kann.
f) Vergewissern Sie sich, dass sich die Flasche vor dem Abfüllen auf der Waage befindet.
g) Starten Sie die Kältemittelentfernungsvorrichtung und befolgen Sie die Anweisungen des Herstellers.
h) Überfüllen Sie keine Flaschen. (Die Menge des Kältemittels darf 80 % des Flaschenvolumens nicht überschreiten.)
i) Überschreiten Sie den maximalen Arbeitsdruck der Flaschen nicht, nicht einmal vorübergehend.

j) Vergewissern Sie sich nach dem ordnungsgemäßen Füllen der Flaschen und dem Abschluss des Vorgangs, dass die Flaschen mit dem Kältemittel sofort zusammen mit der Befüllvorrichtung aus dem Füllbereich entfernt werden und dass alle Absperrventile am Gerät geschlossen sind.

k) Das entnommene Kältemittel darf nicht in ein anderes Kühlsystem gefüllt werden, wenn es nicht gereinigt und geprüft wurde.

10. Kennzeichnung

Das Gerät muss mit einem Etikett gekennzeichnet werden, das darauf hinweist, dass das Gerät außer Betrieb benommen wurde und das Kältemittel aus dem Kühlsystem entfernt wurde. Die Markierungen müssen datiert und unterschrieben werden. Vergewissern Sie sich, dass sich Etiketten auf dem Gerät befinden, die darauf hinweisen, dass das Gerät brennbares Kältemittel enthält.

11. Entnahme des Kältemittels aus dem System

Beim Entfernen des Kältemittels aus dem System – zur Wartung oder Außerbetriebnahme – muss sichergestellt werden, dass das gesamte Kältemittel sicher entfernt wird.

Vergewissern Sie sich beim Füllen des Kältemittels in Flaschen, dass Sie geeignete Flaschen verwenden, aus denen das Kältemittel erneut in das Kühlsystem geleitet werden kann. Vergewissern Sie sich, dass Sie die richtige Anzahl an Flaschen zur Verfügung haben, um das Kühlsystem vollständig zu entleeren. Alle gebrauchten Flaschen sind für das recycelte Kältemittel bestimmt und mit einem entsprechenden Etikett (also als spezielle Nachfüllflaschen) gekennzeichnet. Die Flaschen müssen mit einem Sicherheitsventil und einem geeigneten Absperrventil in gutem Betriebszustand ausgestattet sein. Leere Flaschen müssen entfernt und vor dem Befüllen wenn möglich abgekühlt werden.

Die Befüllvorrichtung muss funktionsfähig sein. Eine Liste mit Anweisungen zum Betrieb der Vorrichtung muss verfügbar sein. Das Gerät muss zum Befüllen von brennbaren Kältemitteln geeignet sein. Außerdem muss ein Set kalibrierter Waagen in einwandfreiem Zustand verfügbar sein. Der Schlauch muss mit Dichtungskupplungen und in gutem Zustand sein. Vergewissern Sie sich vor der Verwendung der Befüllvorrichtung, dass sie in einem zufrieden stellenden Zustand ist, ordnungsgemäß gewartet wird und das alle elektrischen Komponenten versiegelt sind, um eine Entzündung zu verhindern, wenn das Kühlmittel freigesetzt wird. Im Zweifelsfall wenden Sie sich n den Hersteller.

Das entfernte Kältemittel muss in der richtigen Flasche dem Kältemittellieferanten zurückgegeben werden. Zur Abfallentsorgung muss ein ordnungsgemäßes Protokoll erstellt werden. Mischen Sie kein Kältemittel in Befüllvorrichtungen, insbesondere in Flaschen.

Wenn der Kompressor oder das im Kompressor enthaltene Öl entfernt werden muss, muss das Entfernen auf eine geeignete Weise erfolgen, damit sich das brennbare Kältemittel nicht mit dem Schmiermittel vermischt. Der Entfernungsvorgang muss durchgeführt werden, bevor der Kompressor dem Lieferanten zurückgegeben wird. Um diesen Vorgang zu beschleunigen, kann der Kompressorkörper beheizt werden, es kann jedoch nur eine elektrische Heizung zu diesem Zweck verwendet werden. Das Ablassen von Öl aus dem System muss sicher erfolgen.

PROBLEMBEHEBUNG

Problem Ursache Lösung
E1	Fehler des Temperaturfühlers oder ausgeschaltetes Steuersystem	Kontaktieren Sie einen Servicetechniker oder eine ähnlich qualifizierte Person.
E2	Fehler des Spulenfühlers oder ausgeschaltetes Steuersystem

TECHNISCHE DATEN

Technische Daten\Modell	GZ-594
Stromversorgung 220 - 240 V~50 Hz
Nennleistung 190 W
Gewicht 8 kg
Entfeuchtungskapazität(30 °C RH 80 %)	12 Liter/Tag
Kältemittel R290, 0,058 kg
Zugänglicher übermäßiger Betriebsdruck
Saugen 0,6 MPa
Entleeren 2,5 MPa
Maximaler Betriebsdruck 4,0 MPa
Abmessungen(B x T x H)	290 mm (B) x 240 mm (T) x 414 mm (H)
Betriebstemperaturbereich	5 °C - 35 °C
Fassungsvermögen desWasserbehälters	2,3 l

Benutzerhinweise zur Entsorgung von elektrischen und elektronischen Altgeräten (im Haushalt)

Dieses Symbol auf Produkten oder in begleitenden Dokumenten besagt, dass elektrische und elektronische Altgeräte nicht zusammen mit dem Hausmüll entsorgt werden dürfen.

Bringen Sie diese Altgeräte zu den eigens vom Staat eingerichteten Sammelstellen, wo sie kostenlos angenommen und ökologisch entsorgt werden. Alternativ in einigen Ländern können Sie die Altgeräte Ihrem lokalen Fachhändler beim Kauf eines neuen äquivalenten Produktes zurückgeben.

Durch die sachgemäße Entsorgung dieses Produktes helfen Sie bei der Vermeidung möglicher Umwelt- und Gesundheitsgefahren durch unkontrollierte Entsorgung. Weitere Hinweise zur Entsorgung erhalten Sie bei Ihrer Ortsverwaltung, dem Entsorgungsunternehmen oder Ihrem Fachhändler.

Eine unsachgemäße Entsorgung dieser Art von Müll kann gemäß den nationalen Vorschriften bestraft werden.

Für Unternehmen in den EU-Ländern

Wenn Sie elektrische und elektronische Altgeräte entsorgen wollen, verlangen Sie erforderliche Informationen von Ihrem Fachhändler oder Lieferanten.

Hinweise zur Entsorgung in anderen Ländern außerhalb der EU

Dieses Symbol gilt nur in der EU.

Wenn Sie dieses Gerät entsorgen wollen, verlangen Sie erforderliche Informationen über die sachgemäße Entsorgung von Ihrer Ortsverwaltung oder Ihrem Fachhändler.

SAFETY INFORMATION
