HASZNÁLATI ÚTMUTATÓ Shield Lamax

Hogyan működik a rendszer? 2

A biztonsági rendszer vezérlése ....3

A vezérlöpanel működtetése 3

Rendszer aktiválása ("normál" csoport) 3

Rendszer részleges aktiválása ("otthon" csoport) 3

Rendszer kikapcsolása a vezérlőpanelen 3

Rendszer kikapcsolása RFID címke használatával....3

Hangüzenetek rögzítése és visszajátszása....3

Gyorshivó 3

Hívás indítása 3

Riasztáshoz tartozó üzenet rögzítése 3

Gyári beállítások visszaállítása 3

A rendszer vezérlése Android és iOS alkalmazással....4

Felhasználófiók létrehozása....4

Alkalmazásbeállítások 4

A rendszer SMS-en keresztül történő vezérlése....6

Nyelv megváltoztatása....7

A riasztó kikapcsolása SMS-en keresztül 7

A riasztó élesítése SMS-en keresztül....7

A riasztó részleges élesítése („otthon” üzemmód) SMS-en keresztül....7

Kétirányú beszélgetés kezdeményezése....7

Hangüzenet rögzítése 7

A rendszer vezérlése riasztás esetén 7

A rendszer biztonsági státuszának lekérdezése SMS-en keresztül 8

Riasztási telefonszámok megadása 8

Riasztási SMS számok megadása 8

RFID címkéhez tartozó SMS szám megadása....8

Gyorshívószám megadása 8

Érzékelők nevének módosítása 9

RFID címke elnevezése 9

RFID címke nevének megváltoztatása....9

A be- és kilépési késleltetés módosítása....9

Sziréna hangerejének és hangjelzés hosszának megadása....9

A hatástalanítási jelszó megadása....9

Az egyes zónák késleltetési idejének beállítása 10

Érzékelők, RFID címkék és távirányítók törlése a rendszerböl....10

Érzékelők törlése a rendszerböl....10

RFID címkék törlése a rendszerböl 10

Távirányítók törlése a rendszerböl 10

Gyári beállítások visszaállítása....10

További SMS-figyelmeztetések....10

A rendszer élesítése és kikapcsolása ingyenes telefonhívással....10

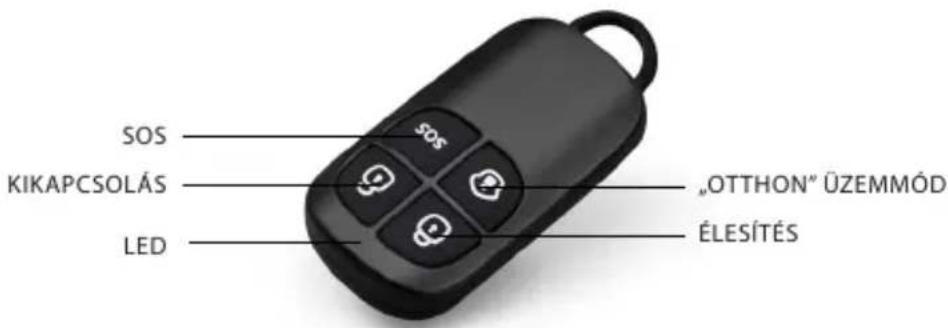

Távirányító 11

Eszköz ábrája....11

Élesités....11

Kikapcsolás....11

„Otthon maradó” üzemmód 11

Csendes üzemmód....11

Segélyhívás 11

Új távirányító csatlakoztatása a rendszerhez....11

RFID címkék....11

Új RFID címkék hozzáadása a rendszerhez 11

Érzékelők 12

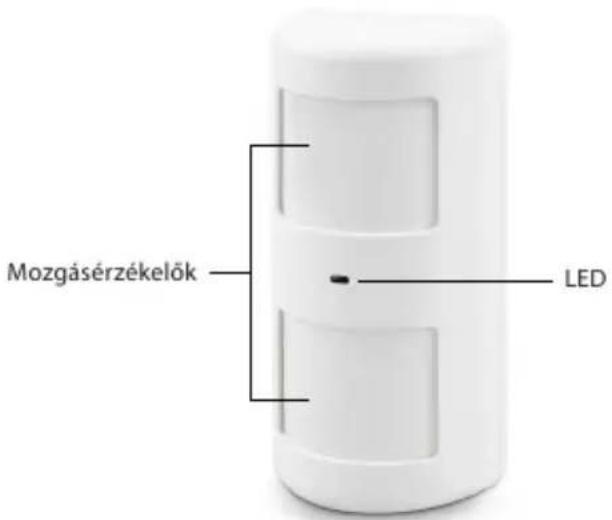

PIR mozgásérzékelő....12

Eszköz ábrája....12

LED jelzések....12

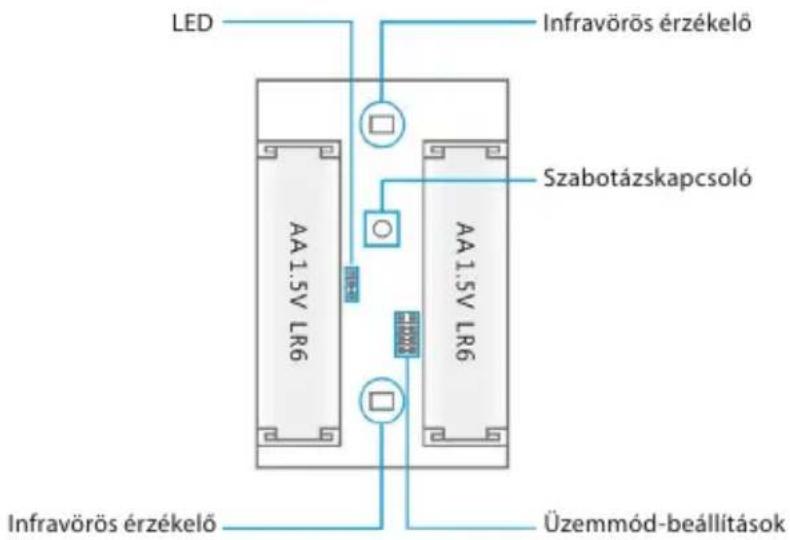

Az eszköz belsejének ábrája....13

Infravörös érzékelők 13

Szabotázskapcsoló 13

LED 13

Tesztüzemmód 13

Energiatakarékos üzemmód 13

PIR mozgásérzékelő csatlakoztatása a rendszerhez 13

PIR mozgásérzékelő felszerelése....14

PIR mozgásérzékelő tesztelése 14

Mágneses érzékelő 14

Termék ábrája....14

LED jelzések....14

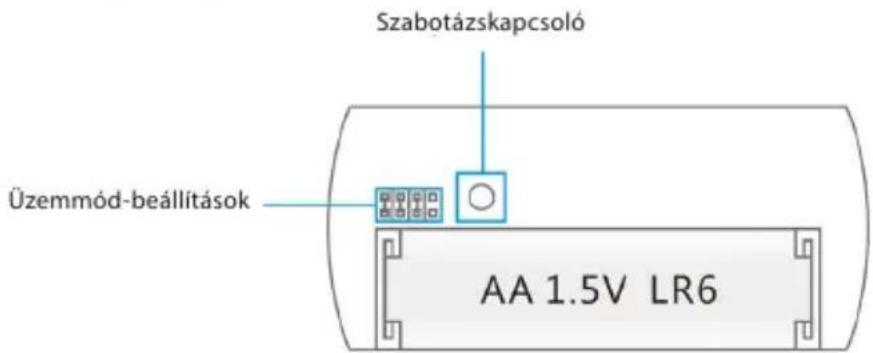

Az eszköz belsejének ábrája....14

Felszerelési tanácsok....15

Felszerelési tanácsok....15

Elektromos zár kimenet 15

A vezérlöpanel felszerelése....15

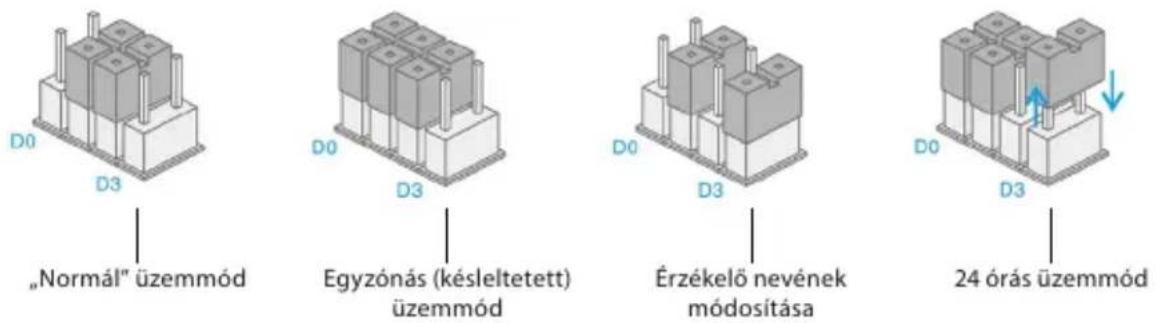

Érzékelők üzemmódokhoz rendelése....15

„Normál” üzemmód....16

„Otthon" üzemmód 16

Egyzónás (késleltetett) üzemmód 16

24 órás üzemmód 16

Érzékelő nevének módosítása....16

Tesztüzemmód 16

Müszaki jellemzők....17

Vezérlöpanel....17

PIR mozgásérzékelő....17

Mágneses érzékelő 17

Távirányító 18

RFID címke....18

Hibaelhárítás....18

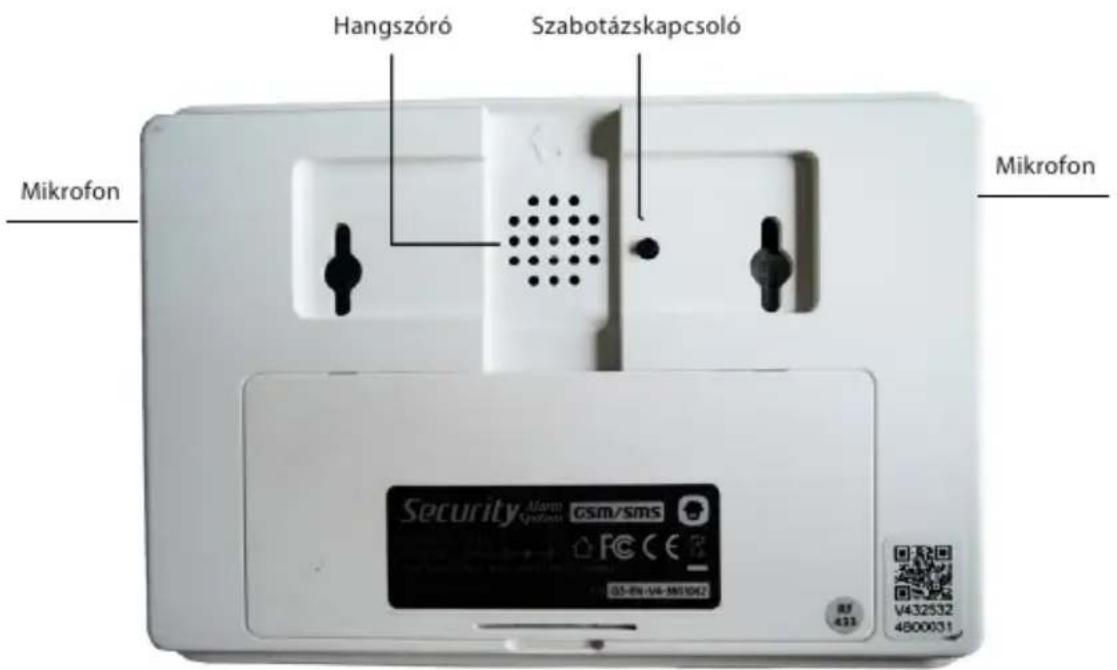

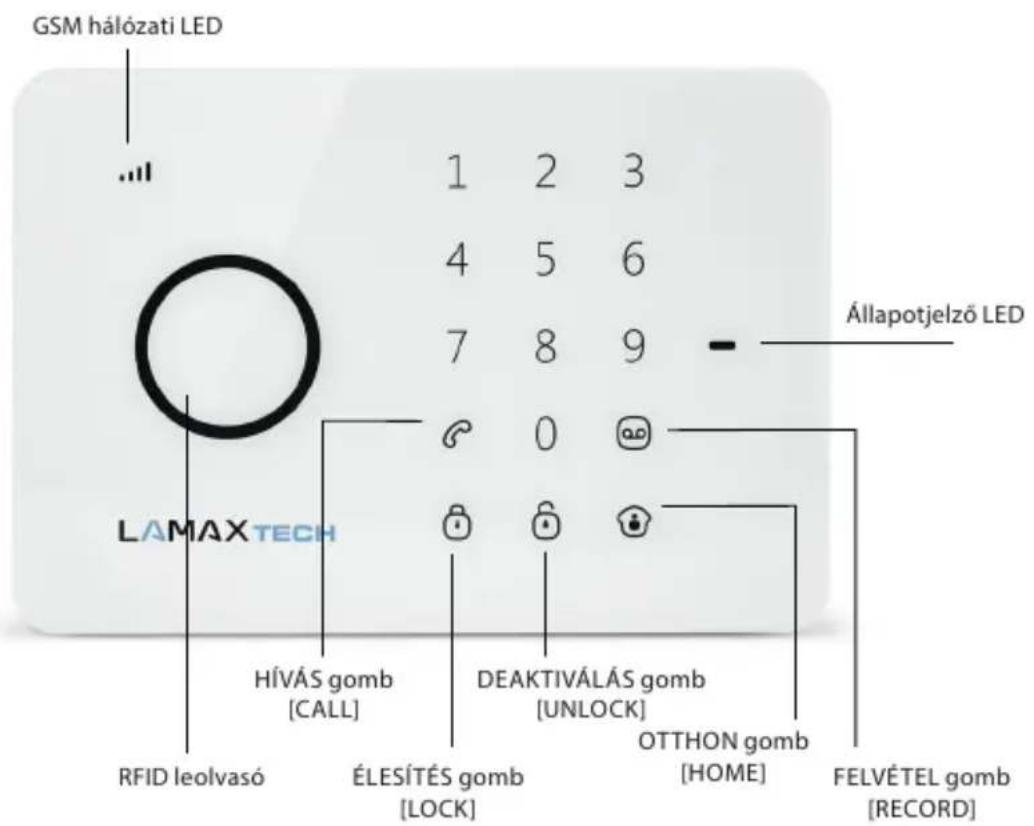

A vezérlöpanel ábrája

GSM hálózati LED 1 2 3 4 5 6 7 8 9 0 Állapotjelző LED LAMAX TECH HÍVÁS gomb [CALL] ÉLESÍTÉS gomb [LOCK] DEAKTIVÁLÁS gomb [UNLOCK] OTTHON gomb [HOME] FELVÉTEL gomb [RECORD] RFID leolvasó

Hangszóró Szabotázskapcsoló Mikrofon Mikrofon Security System CSM/sms 03-EN-V4-M51062 RF 433 V432532 4800031

Hogyan működik a rendszer?

Ha az érzékelők egy esetet észlelnek, egy jelet küldenek a vezérlőpanelbe. A riasztóhang megszólal, és minden tárolt telefonszámra érkezik egy SMS. Ha a riasztóhang nincs deaktiválva, akkor a vezérlőpanel hívást indít az összes tárolt telefonszámra. Ha külső sziréna (opcionális) van felszerelve, akkor az a rendszerrel párhuzamosan megszólal.

ELSŐ LÉPÉSEK:

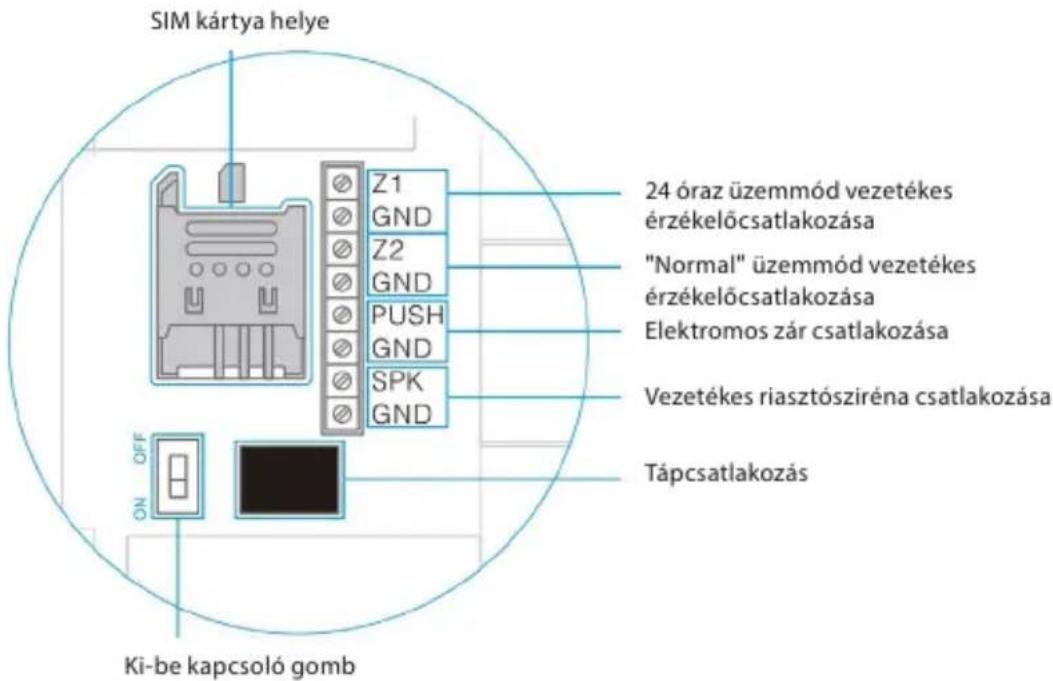

A SIM kártya behelyezése

1. Győződjön meg róla, hogy a biztonsági rendszer be van kapcsolva.
2. FONTOS: Törölje a SIM kártya alapértelmezett kódját.
3. Győződjön meg róla, hogy a hangüzenet funkció deaktiválva van.
4. Mielött behelyezi a SIM kártyát a résbe, csúsztassa el a biztonsági reteszt.

SIM kártya helye Z1 GND Z2 GND PUSH GND SPK GND 24 óraz üzemmód vezetékes érzékelőcsatlakozása "Normal" üzemmód vezetékes érzékelőcsatlakozása Elektromos zár csatlakozása Vezetékes riasztószírena csatlakozása Tápcsatlakozás Ki-be kapcsoló gomb

FIGYELEM: A biztonsági rendszer SMS üzeneteket használ. Az üzenetek küldésének díja szolgáltatójának tarifáitól függ. Az SMS üzeneteket az Android és az iOS alkalmazások használják.

A vezérlőpanel bekapcsolása

Dugja be a tápkábelt a csatlakozóba a vezérlöpanel hátulján. Nyissa fel a hátsó fedelet és állítsa a bekapcsoló gombot „ON” állásba.

Internetkapcsolat

A biztonsági rendszer bekapcsolt állapotban azonnal elkezd hálózatot keresni. A hálózatot jelző LED keresés közben másodpercenként egyet villog, ha pedig már kapcsolódott, két másodpercenként villog.

MEGJEGYZÉS: Ha a LED továbbra is másodpercenként villog, akkor a vezérlőpanel nem kapcsolódott a hálózathoz. Győződjön meg róla, hogy a SIM kártya PIN kódja deaktiválva van.

A biztonsági rendszer vezérlése

A biztonsági rendszer SMS-sel, Android vagy iOS alkalmazás segítségével, illetve a vezérlőpanelen keresztül irányítható.

FIGYELEM: A felhasználóneveket, érzékelőket, RFID címkéket és távirányítókat mindig ékezetek és írásjelek nélkül adja meg. A telefonszámokat mindig a nemzetközi két nullával kezdődő hívószámmal írja be; a telefonszám megadásánál ne használja a + jelet. Például: 0036 70 123 45 67

A vezérlőpanel működtetése

Rendszer aktiválása („normál“ csoport)

Nyomja meg az „ÉLESÍTÉS” [„LOCK“] gombot. Minden érzékelő aktiválva van.

Rendszer részleges aktiválása („otthon“ csoport)

Nyomja meg az „OTTHON“ [„HOME“] gombot. „Otthon“ üzemmódban az „otthon“ csoporthoz rendelt érzékelők nincsenek aktiválva.

Rendszer kikapcsolása a vezérlöpanelen

A rendszert a vezérlőpanelen a négyjegyű biztonsági kód (alapértelmezett kód: 1234) beírásával és a „DEAKTIVÁLÁS” [„UNLOCK“] gomb megnyomásával tudja kikapcsolni. A rendszer kikapcsolását egy sípolás jelzi. Ha a biztonsági kódot rosszul írta be, a rendszer három sípolással jelzi a helytelen kódot.

Rendszer kikapcsolása RFID címke használatával

Tartsa az RFID címkét az RFID leolvasóhoz (kék kör a vezérlöpanel bal oldalán). A sikeres deaktiválást egy sípolás jelzi.

FONTOS: A rendszert RFID címkével csak akkor tudja kikapcsolni, ha a vezérlőpanelt csatlakoztatta a hálózathoz. RFID címkéket csak a rendszer kikapcsolásához lehet használni, az élesítéséhez nem.

Hangüzenetek rögzítése és visszajátszása

Nyomja le a „FELVÉTEL” [„RECORD“] gombot 3 másodpercig és rögzítsen egy hangüzenetet. Egy hangüzenet maximum 10 másodperc hosszú lehet. Ha az üzenet rövidebb, mint 10 másodperc, nyomja meg újra a „FELVÉTEL“ gombot, amikor befejezte az üzenetet. A hangüzenet visszajátszásához tartson a leolvasóhoz egy RFID címkét.

Gyorshívó

A biztonsági cég egy előre beállított számon történő hívásához nyomja meg a „HÍVÁS” [„CALL“] gombot. A hívás befejezéséhez nyomja meg újra a „HÍVÁS“ gombot.

Hívás indítása

A biztonsági rendszer segítségével közvetlenül is hívható bármilyen telefonszám. Ehhez válassza ki a telefonszámot a vezérlőpanelen és nyomja meg a „HÍVÁS” gombot. A hívás során a készülék a vezérlőpanelen lévő beépített mikrofont és hangszórót használja. A hívás befejezéséhez nyomja meg újra a „HÍVÁS” gombot.

Riasztáshoz tartozó üzenet rögzítése

Amikor a vezérlőpanel riasztója bekapcsol, az összes riasztási telefonszámot tárcsázza, és lejátszik egy üzenetet. Ennek az üzenetnek a rögzítéséhez nyomja meg a „OTTHON” gombot, majd írja be a biztonsági kódot (alapértelmezett kód: 1234). Ezt követően nyomja meg újra a „OTTHON” gombot, végül nyomja meg a „FELVÉTEL” gombot. Az üzenet rögzítésére 10 másodperc áll rendelkezésére.

Gyári beállítások visszaállítása

A SIM kártya cseréje esetén mindig visszaállítódnak a gyári beállítások. A gyári beállításokat manuálisan is visszaállíthatja, ha 3 másodpercen belül ötször megnyomja a szabotázskapcsolót a vezérlöpanel hátulján.

A rendszer vezérlése Android és iOS alkalmazással

A LAMAX Tech Shield riasztórendszer alkalmazáson keresztül is irányítható. Az alkalmazás letölthető az App Store (iOS) vagy a Google Play segítségével.

FIGYELEM: Az Android és iOS alkalmazások SMS-t használnak.

Felhasználófiók létrehozása

Indítsa el az alkalmazást a telefonján, majd nyomja meg az "Add Account" gombot.

Adja meg a biztonsági rendszer nevét (ékezet, írásjelek nélkül) és írja be a vezérlőpanelben található SIM kártyához tartozó telefonszámot (a nemzetközi tárcsázó kóddal, 00-val kezdve). A létrehozott fiók megjelenik a kezdőlapon.

Alkalmazásbeállítások

Az alkalmazás beállításait és vezérlési lehetőségeit három beállításcsoportban adhatja meg: alapbeállítások, telefonszámok megadása és nyelv beállítása, valamint további beállítások.

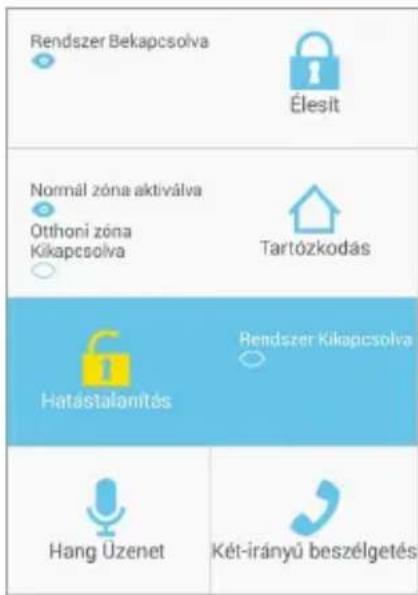

Alapbeállítások

Rendszer Bekapcsolva Élesít Normál zóna aktiválva Otthoni zóna Kikapcsolva Tartózkodás Hatástalanítás Rendszer Kikapcsolva Hang Üzenet Két-irányú beszélgetés

Arm [Rendszer élesítése]

A „normál” üzemmód aktiválásához nyomja meg az „Arm” ikont (lásd: „Érzékelők üzemmódokhoz ren-delése” pont).

Stay [„Otthon" üzemmód]

A rendszer „otthon“ üzemmódban való aktiválásához nyomja meg a „Stay“ ikont (lásd: „Érzékelők üzemmódokhoz rendelése” pont).

Disarm [Kikapcsolás]

A rendszer kikapcsolásához nyomja meg a „Disarm” ikont. Csak a 24 órás üzemmód marad aktív (lásd: „Érzékelők üzemmódokhoz rendelése” pont).

Hangüzenet vezérlöpanelen történő rögzítéséhez nyomja meg a „Voice Memo“ ikont. A hangüzenet maximális hossza 10 másodperc. A hangüzenetet az RFID címke leolvasójához tartva tudja lejátszani.

Two-Way Talk [Kétirányú beszélgetés]

Kétirányú beszélgetés kezdeményezéséhez nyomja meg a „Two-Way Talk” ikont. A rendszer azonnal visszahívja a telefonszámát, így a vezérlöpanelen keresztül beszélhet.

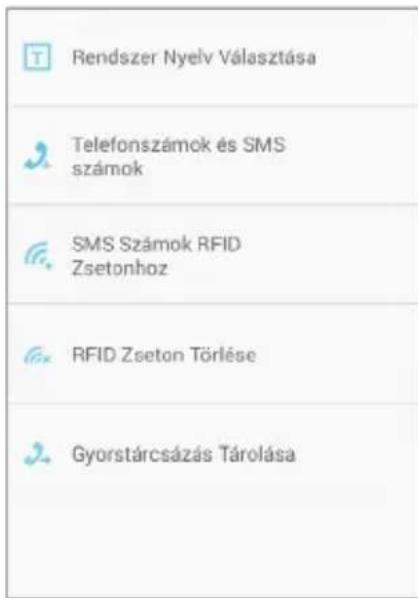

Telefonszámok megadása és nyelv beállítása

Rendszer Nyelv Választása Telefonszámok és SMS számok SMS Számok RFID Zsetonhoz RFID Zseton Törlése Gyorstárcsázás Tárolása

Select System Language [Rendszer nyelvének beállítása]

A rendszer nyelvének beállításához válassza ki a „Select System Language” opciót. Az alkalmazás nyelve mindig a telefonja operációs rendszerében alapbeállításként megadott nyelvvel lesz megegyező. Ha az alkalmazás nyelvét meg szeretné változtatni, a telefonja operációs rendszerének alapnyelvét kell megváltoztatnia.

FIGYELEM: Javasoljuk, hogy az alkalmazás nyelvét a rendszer nyelvének megfelelően állítsa át, mivel ha a két nyelv eltér, előfordulhat, hogy a rendszer és az alkalmazás nem tud megfelelően kommunikálni egymással.

Phone Numbers and SMS Numbers [Telefonszámok és SMS számok megadása]

A segélyhívó számok megadásához válassza ki a „Phone Numbers and SMS Numbers” opciót. A biztonsági rendszer a megadott segélyhívó számok felé kezdeményez hívást, illetve ezekre a számokra küld SMS-t, ha a riasztó működésbe lép, illetve ha a rendszert hatástalanítják. Minden telefonszámnál megadhatja, hogy a rendszer riasztás esetén telefonhívást, SMS-t vagy mindkettőt küldjön. Külföldi számok megadásánál a hívószám előtt írjon be két nullát.

SMS Number for RFID Tags [SMS szám RFID címkével történő kikapcsolás esetére]

Ezt az SMS-számot használja a rendszer abban az esetben, ha a riasztó kikapcsolása RFID címkével történik. Csak egy szám adható meg. Külföldi szám megadásánál a hívószám előtt írjon be két nullát.

Delete RFID [RFID címke törlése]

Ezzel a funkcióval az RFID címkéket tudja a rendszer memóriájából törölni.

Store Speed Dial Number [Gyorshívószám megadása]

Ezzel a funkcióval a gyorshívószámot adhatja meg. A gyorshívás a vezérlőpanel és egy megadott telefonszám közötti telefonos kapcsolat létesítésére szolgál. A hívás a vezérlőpanel „HÍVÁS” gombjával aktiválható.

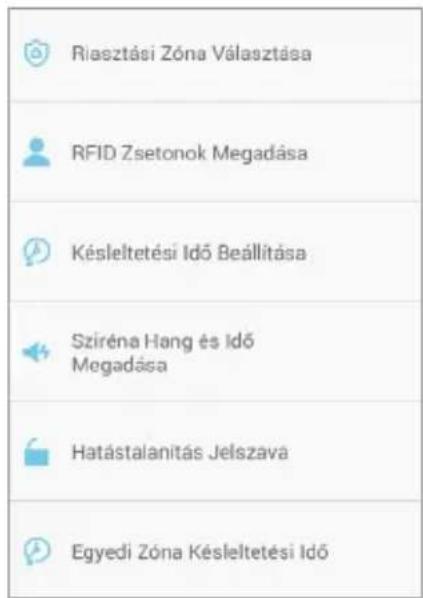

További beállítások

Riasztási Zóna Választása RFID Zsetonok Megadása Késleltetési Idő Beállítása Sziréna Hang és Idő Megadása Hatástalanítás Jelszava Egyedi Zóna Késleltetési Idő

Change Zone Name [Zóna nevének megváltoztatása]

A biztonsági rendszer legfeljebb 9 zóna nevének megadását teszi lehetővé. A név hossza maximum 30 karakter lehet. A zónák neveit ékezetek és írásjelek nélkül adja meg.

Change RFID Tags Name [RFID címke nevének megváltoztatása]

A biztonsági rendszer 4 különböző RFID címke nevének megadását teszi lehetővé. A címkék neveit ékezetek és írásjelek nélkül adja meg. Ha a riasztó kikapcsolása RFID címkével történik, a rendszer a megadott telefonszámra SMS-t küld.

FIGYELEM: Az SMS-küldési funkció csak akkor működik, ha az RFID címkét előzetesen elnevezte, illetve ha az értesítési telefonszámot megadta.

Entry and Exit Delay [Be- és kilépési késleltetés]

A biztonsági rendszer lehetővé teszi az élesítés, illetve a kikapcsolás késleltetését. A vezérlőpanel a rendszer élesítésekor másodpercenkénti csipogással jelez, az utolsó 15 másodpercnél pedig felgyorsul a csipogás. A késleltetés maximális időtartama 300 másodperc.

Siren Volume and Ring Time [Sziréna hangereje és hangjelzés hossza]

A sziréna hangerejét és a hangjelzés hosszát ezzel a menüponttal tudja beállítani. A sziréna hangerejét három hangszintre lehet beállítani. A leghalkabb hangerőnél a vezérlőpanel nem ad ki hangot. A hangjelzés maximális hossza 9 perc.

Single Zone Delay Time [Az egyes zónák késleltetésének beállítása]

A rendszer lehetővé teszi az egyes érzékelők be- és kilépési késleltetését. A késleltetés maximális időtartama 300 másodperc.

A rendszer SMS-en keresztül történő vezérlése

A rendszer beállításait a vezérlőpanel SIM-kártyájához tartozó telefonszámra küldött SMS-sel is meg lehet változtatni. Az SMS-utasítások teljes listája lekérhető az adott utasításcsoportnak megfelelően egy, kettő vagy három kérdőjel SMS-ben történő elküldésével. Minden utasításnak saját kódja van.

?

• Kikapcsolás - 0
• Élesítés - 1
• „Otthon" üzemmód - 2
• Kétirányú beszélgetés - 3
• Visszahívási utasítás hangüzenete - 4
• Státuszlekérdezés - 00

??

• Riasztási telefonszám megadása - 5
• Riasztási SMS-szám megadása - 6
• RFID címkéhez tartozó SMS-szám megadása - 7
• Gyorshívószám megadása - 8

???

• Zóna nevének megadása - 91-99
• RFID címkenév-módosítási SMS kérése - 10
• Be- és kilépési késleltetés - 11
• Sziréna hangerő és hangjelzés hossza - 12
• Jelszó hatástalanítása - 13
• Egyes zónák késleltetési idejének megadása - 14

Nyely megváltoztatása

Minden megadható nyelvhez tartozik egy négyjegyű kód. A vezérlőpanel nyelvét a vezérlőpanel SIM -kártyájához tartozó telefonszámra küldött, az adott kódot tartalmazó SMS-sel tudja megváltoztatni. Miután a vezérlőpanel megkapta az SMS-t, megváltoztatja a nyelvet, majd válasz SMS-ben megerősíti a módosítást.

Figyelem! A vezérlőpanel nyelvét az alkalmazáson keresztül is megváltoztathatja.

A riasztó kikapcsolása SMS-en keresztül

Ha a vezérlőpanel telefonszámára egy kérdőjelet küld SMS-ben, megkapja a numerikus kódokkal ellátott parancslistát. A riasztó kikapcsolásának kódja a „0”. A kikapcsoláshoz küldje el a 0-s kódot SMS-ben a vezérlőpanel SIM-kártyájához tartozó telefonszámra. Sikeres hatástalanítás esetén a vezérlőpanel válasz SMS-ben megerősíti a kikapcsolást.

A riasztó élesítése SMS-en keresztül

A riasztót a kikapcsoláshoz hasonlóan tudja élesíteni is. A rendszer aktiválásának kódja „1”. Az élesítéshez küldje el az 1-es kódot SMS-ben a vezérlőpanel SIM-kártyájához tartozó telefonszámra. Sikeres élesítés esetén a vezérlőpanel válasz SMS-t küld az utasítás teljesítéséről.

A riasztó részleges élesítése („otthon“ üzemmód) SMS-en keresztül

Az élesítéshez hasonlóan működik a riasztó otthon/maradás üzemmódba állítása is. Az aktiváló kód a „2”. Az „otthon” üzemmód aktiválásához küldje el a 2-s kódot SMS-ben a vezérlőpanel SIM-kártyájához tartozó telefonszámra. Sikeres aktiválás esetén a rendszer válasz SMS-ben megerősíti az aktiválást.

Kétirányú beszélgetés kezdeményezése

Kétirányú beszélgetés indításához küldje el a 3-as kódot SMS-ben a vezérlőpanel SIM-kártyájához tartozó telefonszámra. A rendszer azonnal visszahívja, így a vezérlőpanelen keresztül hívást tud intézni bárkivel.

Hangüzenet rögzítése

Hangüzenet rögzítéséhez küldje el a 4-es kódot SMS-ben a vezérlőpanel SIM-kártyájához tartozó telefonszámra. A rendszer azonnal visszahívja. Fogadja a hívást, és hagyjon üzenetet (az üzenet max. 10 mp hosszú lehet). Az üzenetet az RFID címke vezérlőpanelen lévő olvasójához tartva lehet lejátszani.

A rendszer vezérlése riasztás esetén

Amikor riasztás történik, a vezérlöpanel felhívja az előre megadott számokat. A rendszert riasztás esetén a következő kódokkal lehet utasítani, az adott számkód megadásával.

Utasítás	Számkód
Kikapcsolás	0
Élesítés	1
Sziréna kikapcsolása	6
Sziréna bekapcsolása	9
Kétirányú beszélgetés	*
Segélyhívó üzenet lejátszása	#

A rendszer biztonsági státuszának lekérdezése SMS-en keresztül

A riasztórendszer biztonsági státuszának lekérdezéséhez küldje el a „00” kódot SMS-ben a vezérlöpanel SIM-kártyájához tartozó telefonszámra.

Példa:

A rendszer élesítve

• Be- és kilépési késleltetés: 0 mp
• Egyes zónák késleltetési ideje: 30 mp
• Sziréna hangerejének szintje: 2
• Sziréna hangjelzésének időtartama: 5 perc
• Hatástalanítási jelszó: 1234

Riasztási telefonszámok megadása

A riasztási telefonszámok azok a számok, amelyeket a rendszer riasztás vagy hatástalanítás esetén felhív. A megadott telefonszámok listájának lekérdezéséhez küldje el az 5-ös kódot SMS-ben a vezér-lőpanel SIM-kártyájához tartozó telefonszámra.

Az SMS-ben kapott listát másolja át egy új üzenetbe, majd adja meg azokat a telefonszámokat, amelyekre riasztás esetén hívást szeretne kapni. A telefonszámokat a nemzetközi 00 kóddal, valamint az országkóddal együtt írja be. Az üzenetben több riasztási telefonszámot is megadhat. Az SMS-t a vezér-lőpanel SIM-kártyájához tartozó telefonszámra küldje vissza.

Példa:

Az egyes riasztási telefonszámokról tárolt információt az alábbi formában kapja meg:

TEL:

1.0044123456789
2.0044123456789
3.0044123456789
4.0044123456789
5.0044123456789

Miután az új riasztási telefonszámokat tartalmazó üzenetet elküldte, a vezérlőpanel válasz SMS-ben megerősíti a módosítást.

FIGYELEM: A rendszer csak a tárolt telefonszámokról küldött utasításokat fogad és teljesít.

Riasztási SMS számok megadása

A riasztási SMS számok azok a számok, amelyekre a rendszer riasztás vagy hatástalanítás esetén SMS-t küld. A megadott telefonszámok listájának lekérdezéséhez küldje el a 6-os kódot SMS-ben a vezér-lőpanel SIM-kártyájához tartozó telefonszámra.

Az SMS-ben kapott listát másolja át egy új üzenetbe, majd adja meg azokat a telefonszámokat, amelyekre riasztás esetén SMS-t szeretne kapni. A telefonszámokat a nemzetközi 00 kóddal, valamint az országkóddal együtt írja be. Az üzenetben több riasztási telefonszámot is megadhat. Az SMS-t a vezérlöpanel SIM-kártyájához tartozó telefonszámra küldje vissza.

RFID címkéhez tartozó SMS szám megadása

Ezt az SMS-számot használja a rendszer abban az esetben, ha a riasztó kikapcsolása RFID címkével történik. A szám lekérdezéséhez küldje el a 7-es kódot SMS-ben a vezérlőpanel SIM-kártyájához tartozó telefonszámra.

Az SMS-ben kapott üzenetet másolja át egy új üzenetbe, majd adja meg azt a telefonszámot, amelyre RFID címkével történő hatástalanítás esetén SMS-t szeretne kapni. A telefonszámot a nemzetközi 00 kóddal, valamint az országkóddal együtt írja be, majd az SMS-t a vezérlőpanel SIM-kártyájához tartozó telefonszámra küldje vissza.

Gyorshívószám megadása

A rendszer ezt a számot hívja gyorshívás esetén. Gyorshívást a vezérlőpanel „HÍVÁS” [„CALL“] gombjának megnyomásával lehet kezdeményezni. A szám lekérdezéséhez küldje el a 8-as kódot SMS-ben a vezérlőpanel SIM-kártyájához tartozó telefonszámra.

Az SMS-ben kapott üzenetet másolja át egy új üzenetbe, majd adja meg a kívánt gyorshívószámot. A telefonszámot a nemzetközi 00 kóddal, valamint az országkóddal együtt írja be, majd az SMS-t a vezérlöpanel SIM-kártyájához tartozó telefonszámra küldje vissza.

Érzékelők nevének módosítása

Az egyes érzékelőket külön-külön tudja elnevezni. Az első kilenc (1-9) érzékelőt maximum 30 karakteres névvel tudja ellátni, a 10-es és a további érzékelők neve azonban már nem módosítható. Az érzékelők neveinek lekérdezéséhez küldje el a 91-99-es kódok egyikét SMS-ben a vezérlőpanel SIM-kártyájához tartozó telefonszámra.

Az SMS-ben kapott üzenetet másolja át egy új üzenetbe, majd adja meg az adott érzékelő nevét, és az SMS-t a vezérlöpanel SIM-kártyájához tartozó telefonszámra küldje vissza.

RFID címke elnevezése

Az RFID címkék elnevezhetők. Ha a címke tulajdonosa kikapcsolja a címkével a riasztót, a rendszer a megadott telefonszámra SMS-t küld.

FIGYELEM: Az SMS-küldési funkció csak akkor működik, ha az RFID címkét előzetesen elnevezte, illetve ha az értesítési telefonszámot megadta.

RFID címke nevének megváltoztatása

Minden RFID címke átnevezhető. A címkék neveinek lekérdezéséhez küldje el a 10-es kódot SMS-ben a vezérlőpanel SIM-kártyájának telefonszámára.

A kapott SMS szövegét másolja be egy új SMS-be, majd írja be a szöveg megfelelő helyére a címke új nevét, és küldje vissza az SMS-t a vezérlőpanelnek. Az így küldött SMS-ben több címkenév is megad-ható.

Példa:

Az egyes címkék neveiröl tárolt információt az alábbi formában kapja meg:

Módosítsa az RFID címkék neveit:

1. Apa
2. Anya
3. Tomi
4. Sari

A be- és kilépési késleltetés módosítása

A biztonsági rendszer lehetővé teszi az élesítés, illetve a kikapcsolás késleltetését. A vezérlőpanel a rendszer élesítésekor másodpercenkénti csipogással jelez, az utolsó 15 másodpercnél pedig felgyorsul a csipogás. A késleltetési idő hosszának megadásához küldje el a 11-es kódot SMS-ben a vezérlőpanel SIM-kártyájának telefonszámára.

A kapott SMS szövegét másolja be egy új SMS-be, majd írja be a szöveg megfelelő helyére a késleltetési idő hosszát, és küldje vissza az SMS-t a vezérlőpanelnek. A késleltetés maximális időtartama 300 másodperc.

Sziréna hangerejének és hangjelzés hosszának megadása

A szirénahangjelzés hosszának és hangerejének beállításához küldje el a 12-es kódot SMS-ben a vezér-lőpanel SIM-kártyájának telefonszámára.

A kapott SMS szövegét másolja be egy új SMS-be, majd írja be a szöveg megfelelő helyére a hangjelzés hosszát és hangerejét, és küldje vissza az SMS-t a vezérlőpanelnek.

A hatástalanítási jelszó megadása

A hatástalanítási jelszó megadásához küldje el a 13-as kódot SMS-ben a vezérlőpanel SIM-kártyájának telefonszámára.

A kapott SMS szövegét másolja be egy új SMS-be, majd írja be a választott jelszót, és küldje vissza az SMS-t a vezérlőpanelnek.

Az egyes zónák késleltetési idejének beállítása

A rendszer lehetővé teszi az egyes érzékelők be- és kilépési késleltetését. Az egyes érzékelők késleltetési idejének megadásához küldje el a 14-es kódot SMS-ben a vezérlőpanel SIM-kártyájának telefonszámára.

A kapott SMS szövegét másolja be egy új SMS-be, majd írja be a kívánt késleltetési időt, és küldje vissza az SMS-t a vezérlőpanelnek. A késleltetés maximális időtartama 300 másodperc.

Érzékelők, RFID címkék és távirányítók törlése a rendszerböl

A rendszerhez tartozó eszközök (érzékelők, RFID címkék és távirányítók) a szabotázsgomb 3 másodpercen belül történő háromszori megnyomásával törölhetők a rendszerből. Az egyes eszközök sikeres törlését a vezérlőpanel két csipogással jelzi.

Érzékelők törlése a rendszerböl

Az érzékelők törlésére szolgáló számkód a „21”. Az érzékelők rendszerből való törléséhez küldje el ezt a kódot SMS-ben a vezérlőpanel SIM-kártyájának telefonszámára. A vezérlőpanel válasz SMS-ben megerősíti a sikeres törlést.

RFID címkék törlése a rendszerböl

Az RFID címkék törlésére szolgáló számkód a „22”. Az RFID címkék rendszerből való törléséhez küldje el ezt a kódot SMS-ben a vezérlőpanel SIM-kártyájának telefonszámára. A vezérlőpanel válasz SMS-ben megerősíti a sikeres törlést.

Távirányítók törlése a rendszerböl

A távirányítók törlésére szolgáló számkód a „21”. A távirányítók rendszerből való törléséhez küldje el ezt a kódot SMS-ben a vezérlőpanel SIM-kártyájának telefonszámára. A vezérlőpanel válasz SMS-ben megerősíti a sikeres törlést.

Gyári beállítások visszaállítása

A gyári beállítások visszaállításának kódja a „0000”. A gyári beállítások visszaállításához küldje el ezt a kódot SMS-ben a vezérlőpanel SIM-kártyájának telefonszámára. A vezérlőpanel válasz SMS-ben megerősíti a sikeres visszaállítást.

További SMS-figyelmeztetések

A rendszer a további SMS-figyelmeztetéseket az elsőként eltárolt SMS-telefonszámra küldi. A további SMS-üzenetek az alábbi eseményekre figyelmeztetnek:

• A vezérlőpanel vagy az érzékelők elemei kimerülőben vannak;
• A vezérlöpanel tápellátása megszakadt;
• A vezérlőpanel vagy az érzékelők szabotázskapcsolóját működésbe hozták (ebben az esetben minden elmentett számra érkezik SMS).

A rendszer élesítése és kikapcsolása ingyenes telefonhívással

A biztonsági rendszer élesítése a vezérlőpanel SIM-kártyájához tartozó telefonszámra indított hívással is élesíthető. Amikor kicseng a hívás, tegye le a telefont. Ezt követően a vezérlőpanel visszahívja, amivel megtörténik a riasztó élesítése.

A biztonsági rendszer kikapcsolását a vezérlőpanel SIM-kártyájához tartozó telefonszámra indított hívással is kezdeményezheti. Kicsengéskor ne tegye le a telefont, hanem várjon, míg a rendszer automatikusan kikapcsol. Ez esetben a vezérlőpanel nem hívja vissza.

FIGYELEM: Az élesítés és kikapcsolás közben a vezérlőpanel SIM-kártyájának hangpostáját ki kell kapcsolni.

Távirányító

Eszköz ábrája

SOS KIKAPCSOLÁS LED „OTTHON" ÜZEMMÓD ÉLESÍTÉS

Élesítés

A riasztó élesítéséhez nyomja meg a távirányító „ÉLESÍTÉS” gombját. Ekkor a LED felvillan, és egy sípolás hallatszik. Ezzel a riasztórendszert élesítette.

Kikapcsolás

A riasztó kikapcsolásához nyomja meg a távirányító „KIKAPCSOLÁS” gombját. Ekkor a LED felvillan, és egy sípolás hallatszik. Ezzel a riasztórendszert kikapcsolta.

„Otthon maradó" üzemmód

Az „otthon maradó” üzemmód aktiválásához nyomja meg a távirányító „OTTHON” gombját. Ezzel a „normál” csoportba tartozó érzékelőket élesíti, az „otthon” csoportba tartozó érzékelőket pedig ki-kapcsolja.

Csendes üzemmód

A csendes üzemmód aktiváláshoz nyomja meg és egy másodpercig tartsa lenyomva a távirányító „OTTHON” gombját, majd nyomja meg és három másodpercig tartsa lenyomva az „ÉLESÍTÉS/KIKAPCSOLÁS” gombot. Ezzel a biztonsági rendszer csendes üzemmódját aktiválja/kikapcsolja, így a szomszédok zavarása nélkül irányítható a rendszer.

Segélyhívás

A távirányító SOS gombjának megnyomásakor a rendszer automatikusan riaszt, függetlenül attól, hogy élesítve van-e vagy sem.

Új távirányító csatlakoztatása a rendszerhez

Új távirányító csatlakoztatásához adja meg a vezérlőpanelen a jelszót és nyomja meg a „FELVÉTEL” gombot. A gomb ekkor felvillan. Ezt követően nyomja meg bármelyik gombot a távirányítón, amire az sípolással jelez. Ezzel a távirányítót csatlakoztatta. Amennyiben a vezérlőpanel két sípolással jelez, az adott távirányító már csatlakoztatva van a rendszerhez.

RFID címkék

Az RFID címéket a biztonsági rendszer kikapcsolására használhatja. Az RFID címkét tartsa a vezérlöpanel RFID leolvasójához.

Új RFID címkék hozzáadása a rendszerhez

Új RFID címke hozzáadásához adja meg a vezérlőpanelen a jelszót, majd nyomja meg a „FELVÉTEL” gombot. A gomb ekkor felvillan. Ezt követően tartsa a hozzáadni kívánt RFID címkét a vezérlőpanel RFID leolvasójához. A címke hozzáadását egy sípszó jelzi. Ha a vezérlőpanel két sípolással jelez, az adott címke már hozzá van adva a rendszerhez.

FIGYELEM: Az RFID címkék csak akkor működnek, ha a vezérlőpanel az elektromos hálózatra van csatlakoztatva.

Érzékelők

A biztonsági rendszer az érzékelők optimális elhelyezésénél működik a leghatékonyabban. Határozza meg a lefedni kívánt területeket, valamint azt, hogy hová érdemes elhelyezni az érzékelőket. Javasoljuk, hogy a vezérlőpanelt az ajtó közelében helyezze el. A mágneses érzékelőket az ablakokra, ajtókra, valamint az erkélyajtókra kell felszerelni. A mozgásérzékelőket lehetőleg a sarkokban kell elhelyezni, mert így lefedik a helyiség egész területét. A füstérzékelőt a mennyezeten, a vízérzékelőt pedig a konyhai mosogató, illetve a fürdöszobai mosdó vagy kád közelében helyezze el.

PIR mozgásérzékelő

A PIR mozgásérzékelő kisállatok mozgására nem reagáló mozgásérzékelő, azaz a kisállatok mozgására akkor sem riaszt, ha Ön nem tartózkodik otthon, a rendszert pedig élesítette.

Eszköz ábrája

Mozgásérzékelők LED

1. Mozgásérzékelők
2. LED
3. Fali konzol

LED jelzések

Folyamatos villogás: a mozgásérzékelő automata tesztelést hajt végre

Egy villanás: az eszköz mozgást érzékel

Két villanás: a háromperces teszt kész, az érzékelő alvó üzemmódra vált

3 másodpercenkénti villogás: alacsony töltési szint

FIGYELEM: Az eszközt működtető elemek alacsony töltési szintjét figyelmeztető SMS jelzi.

Az eszköz belsejének ábrája

LED Infravörös érzékelő AA 1.5V LR6 Szabotázskapcsoló AA 1.5V LR6 Infravörös érzékelő Üzemmód-beállítások

Óvatosan távolítsa el az eszköz hátsó burkolatát.

Infravörös érzékelők

Az infravörös érzékelők a mozgást érzékelik, ezért mindig tartsa tisztán azokat. Az érzékelőhöz ne érjen hozzá.

Szabotázskapcsoló

Ha a PIR mozgásérzékelő burkolatát kinyitják, a szabotázskapcsoló jelet küld a vezérlőpanelbe.

LED

A PIR mozgásérzékelő elején található LED-et a záródugó (jumper) segítségével tudja be- vagy kikapcsolni.

A PIR mozgásérzékelő hátoldala

Tesztüzemmód

Nyomja meg a tesztgombot. Az automata tesztelés végén a PIR mozgásérzékelő jelez a vezérlőpanelnek.

Energiatakarékos üzemmód

A PIR érzékelő automatikusan energiatakarékos üzemmódra vált, ha három percen belül egymás után kétszer mozgást érzékel. Amennyiben az eszköz az ezt követő három percben ismét mozgást érzékel, visszaáll rendes üzemmódba. Ez alatt a három perc alatt az érzékelőt nem lehet aktiválni, valamint az nem küld jelet a vezérlőpanelbe. Ha a következő három percben ismét mozgást észlel az érzékelő, újabb három percre energiatakarékos üzemmódra vált.

PIR mozgásérzékelő csatlakoztatása a rendszerhez

FIGYELEM: Újabb érzékelő csatlakoztatásánál ügyeljen arra, hogy a már meglévő érzékelők ne észleljenek mozgást. Ezt megteheti úgy, hogy letakarja vagy átviszi azokat egy másik helyiségbe, ahol biztos, hogy nem lesz mozgás. A rendszerrel szállított érzékelők csatlakoztatása a vezérlőpanelhez gyárilag történik.

PIR mozgásérzékelő csatlakoztatásához adja meg a vezérlőpanelen a jelszót, majd nyomja meg a „FELVÉTEL” gombot. A gomb ekkor felvillan. Ezt követően kétszer nyomja meg az érzékelő hátoldalán található tesztgombot, vagy végezzen mozgást a mozgásérzékelő előtt. A PIR érzékelő csatlakozását sípszó jelzi. Ha a vezérlőpanel két sípolással jelez, az adott érzékelő már hozzá van adva a rendszerhez.

PIR mozgásérzékelő felszerelése

Ne szereljen fel mozgásérzékelőt közvetlenül az ablakra, légkondicionáló, fütőtest, hütőszekrény vagy sütő közelében, közvetlen napsütésnek kitett helyen, illetve olyan helyen, ahol gyakori a hömérséklet -ingadozás. Ne szereljen fel két érzékelőt egymással szemben vagy oly módon, hogy azok ugyanazt a területet fedjék le.

FIGYELEM! Az érzékelők optimális elhelyezési magassága 2,2 m.

Az érzékelő fali konzolját a csomagban található csavarok segítségével szerelje fel a kívánt helyre. Helyezze az érzékelőt a konzolba, majd állítsa be az eszközt a megfelelő irányba, hogy az a kívánt területet lefedje. Tesztelje az érzékelő működését tesztüzemmódban.

FIGYELEM: Kisállat-felismerő funkció használatakor ne mozdítsa el az érzékelöt lefelé vagy felfelé.

PIR mozgásérzékelő tesztelése

1. A mozgásérzékelő felszerelését és aktiválását követően tesztelje az eszköz működését. Nyomja meg egyszer a teszgombot és haladjon át a helyiségen balról jobbra, majd jobbról balra.
2. Mozgás érzékelésénél az érzékelön lévő LED kétszer felvillan.
3. Ha szükséges, igazítsa meg az érzékelőt, majd ismételje meg a műveletet.

Mágneses érzékelő

Termék ábrája

Érzékelő ———— Mágnes

LED jelzések

Egyszeri villanás: ajtó/ablak nyitása

3 másodpercenkénti villogás: alacsony töltési szint

FIGYELEM! Az eszközt működtető elem alacsony töltési szintjét figyelmeztető SMS jelzi.

Az eszköz belsejének ábrája

Szabotázskapcsoló Üzemmód-beállítások AA 1.5V LR6

Szabotázskapcsoló

Amikor valaki felnyitja a mágneses érzékelő burkolatát, a szabotázskapcsoló jelet küld a vezérlöpanelbe.

Felszerelési tanácsok

Felszerelési tanácsok

A mágneses érzékelőket ablakokra, ajtókra vagy bármilyen nyilászáróra fel lehet szerelni. Az érzékelő két részböl áll: egy nagyobb érzékelőböl és egy kisebb mágnesböl. Az érzékelőt az álló keretre, a mágnest pedig a mozgó részre kell felszerelni.

Megfelelő felszerelésnél a mágneses érzékelőn lévő LED egy villanással jelzi, ha az érzékelő és a mágnes rész több mint egy centiméternyire eltávolodik egymástól. A nyílászáró csukott állapotában az érzékelő és a mágnes távolságának nem szabad egy centiméternél többnek lennie.

A mágneses érzékelő mindkét részét kétoldalú ragasztószalaggal vagy csavarral lehet felerősíteni.

Ne telepítse a mágneses érzékelőt fém felületre vagy olyan helyiségben, ahol sok fémtárgy található. Győződjön meg arról, hogy az ablak vagy ajtó nyitásánál a LED felvillan.

FIGYELEM: A mágneses érzékelő mindkét részén nyíl található, melyeknek felszereléskor Ön felé kell mutatniuk.

A mágneses érzékelő csatlakoztatása

1. Győződjön meg róla, hogy az érzékelő és a mágnes közötti távolság kisebb, mint egy centiméter.
2. Adja meg a vezérlöpanelen a jelszót, majd nyomja meg a „FELVÉTEL“ gombot.
3. A gomb ekkor felvillan.
4. Távolítsa el az érzékelő két részét egymástól több mint egy centiméternyi távolságra.
5. Az érzékelő a nyílászáró nyitását észleli. Az érzékelő csatlakozását a vezérlőpanelen sípszó jelzi. Ha a vezérlőpanel két sípolással jelez, az adott érzékelő már hozzá van adva a rendszerhez.

Elektromos zár kimenet

Az elektromos zár PUSH és GND csatlakozóját a vezérlőpanel hátoldalán található PUSH és GND bemenetekbe lehet csatlakoztatni.

Az elektromos zárhoz csatlakoztatott biztonsági rendszer kikapcsolásakor a vezérlöpanel egy jelet küld az elektromos zárba, amivel kinyitja azt.

FIGYELEM! Az elektromos zárral felszerelt ajtók áramszünet esetén automatikusan kinyílnak, ezért minden-képpen javasoljuk, hogy gondoskodjon szünetmentes tápellátásról.

A vezérlőpanel felszerelése

A vezérlőpanel közvetlenül a falra vagy konzol segítségével bármilyen lapos felületre felszerelhető.

A panel felszerelése a falra

A vezérlőpanel a csomagban található sarokvas és csavarok segítségével közvetlenül a falra szerelhető. Helyezze a vezérlőpanelt a sarokvasra fentröl lefelé. A sarokvas biztosítja, hogy a szabotázskapcsoló folyamatosan benyomott állapotban legyen.

A panel felszerelése egyéb lapos felületre

A konzol segítségével a vezérlőpanel bármilyen lapos felületre felszerelhető. Helyezze a vezérlöpanelt a konzolra fentröl lefelé. A konzol biztosítja, hogy a szabotázskapcsoló folyamatosan benyomott állapotban legyen.

FIGYELEM: A szabotázskapcsoló többszöri lenyomásakor a rendszer visszaáll alaphelyzetbe.

Érzékelők üzemmódokhoz rendelése

Minden érzékelőt a lehetséges négy üzemmód egyikéhez lehet rendelni. A biztonsági rendszer a következő négy üzemmódot ismeri: „otthon” üzemmód, „normál” üzemmód, 24 órás üzemmód, valamint egyzónás (késleltetett) üzemmód.

FIGYELEM: Mielött aktiválja a biztonsági berendezést, rendelje hozzá az érzékelőket az egyes csoportokhoz. Ha egy adott érzékelőt más csoportba kíván áthelyezni, azt előbb le kell választania a vezérlőpanelröl.

Az alábbi ábra mutatja az egyes csoportok érzékelőkapcsoló-állásait.

„Normál" üzemmód

A rendszerrel szállított mágneses érzékelők gyárilag „normál” üzemmódra, azaz a D0, D1 és D2 pozícióra vannak állítva. „Normál” üzemmódban az összes érzékelő aktiválódik a riasztó élesítésekor.

„Otthon" üzemmód

A rendszerrel szállított mozgásérzékelők gyárilag „otthon” üzemmódra, azaz a D0 és D1 pozícióra vannak állítva. Ha a csoporthoz rendelt érzékelők mozgást észlelnek az „otthon” üzemmód aktiv állapotában, jelet küldenek a vezérlöpanelbe, a riasztó azonban nem szólal meg. Az „otthon” üzemmód lehetővé teszi, hogy részlegesen biztosítsa otthonát, miközben szabadon mozoghat a lakáson vagy házon belül.

Egyzónás (késleltetett) üzemmód

Az érzékelőket be lehet állítani akár egyenként, akár csoportosan is úgy, hogy késleltetve jelezzenek. Ezt a beállítást rendszerint az ablakok vagy ajtók mágneses érzékelőinél tanácsos alkalmazni. Ha például a felhasználónál nincs távirányító, akkor is elegendő ideje marad az ajtó nyitását követően arra, hogy kikapcsolja a riasztót, mielőtt az megszólalna.

24 órás üzemmód

Alapesetben a 24 órás üzemmód beállítását javasoljuk a füstérzékelő és hasonló érzékelők esetén. Ha a 24 órás üzemmódra állított érzékelő eseményt észlel, minden esetben jelez a vezérlöpanelnek, függetlenül attól, hogy a rendszer élesítve van-e vagy sem.

Érzékelő nevének módosítása

A csomagban található mozgásérzékelők és mágneses ajtóérzékelők hozzá vannak párosítva a rendszerhez. Minden érzékelőhöz tartozik egy szám, a rendszerhez való párosításuk sorrendjének megfelelően (1. zóna – 9. zóna). Az egyes érzékelők nevei a későbbiekben megváltoztathatók.

Tesztüzemmód

A rendszert tesztüzemmódban is lehet működtetni; ekkor a riasztó hangja helyett a rendszer három sípolással jelez. A tesztüzemmód bekapcsolásához nyomja meg háromszor egymás után a „DEAKTIVÁLÁS” [„UNLOCK“] gombot. A tesztüzemmód aktiválását a vezérlőpanel sípszóval jelzi. 10 perc elteltével a rendszer automatikusan kilép a tesztüzemmódból. A tesztüzemmódból manuálisan az „ÉLESÍTÉS” [„LOCK“] gomb megnyomásával lehet kilépni.

Müszaki jellemzök

Vezérlöpanel

Tápellátás	12V DC 500 mA
Hálózati frekvencia	850/900/1800/1900 MHz
Készenléti áramfelvétel	110 mA
Aktív állapotú áramfelvétel	340 mA
Érzékelési tartomány a vezérlőpaneltöl számítva	Max. 80 m (nyílt térben)
Tartalék akkumulátor	Li-Ion akkumulátor 3.7V 800 mA, BL-5B (2 db)
Beépített sziréna	95 dB
Maximálisan csatlakoztatható eszközök száma	10 db távirányító
50 db érzékelő	315 MHz nebo 433,92 MHz
50 db RFID címke	ABS plast + akryl
Rádiófrekvencia	315 MHz vagy 433,92 MHz
Panel anyaga	ABS műanyag + akril
Működési hőmérséklet	-10 – +50°C
Működési páratartalom	Max. 80% (nem kondenzálódó)
Méretek	188 x 132 x 26 mm

PIR mozgásérzékelő

Tápellátás	3V DC (2 x AA 1.5V LR6)
Készenléti áramfelvétel	90 uA
Aktív állapotú áramfelvétel	9,5 mA
Érzékelési tartomány	Max. 8 m / 110°
Kisállat-felismerés	Kb. 25 kg-ig
Érzékelési tartomány a vezérlőpaneltöl számítva	Max. 80 m (nyílt térben)
Rádiófrekvencia	315 MHz vagy 433,9 MHz
Érzékelő anyaga	ABS műanyag
Működési hőmérséklet	-10 – +50°C
Működési páratartalom	Max. 80% (nem kondenzálódó)
Érzékelő méretei	108 x 52 x 36,8 mm
Konzol méretei	52 x 30 x 26,5 mm

Mágneses érzékelő

Tápellátás	1,5V DC (1 x AA 1.5V LR6)
Készenléti áramfelvétel	35 uA
Aktív állapotú áramfelvétel	10 mA
Érzékelési tartomány a vezérlőpaneltöl számítva	Max. 80 m (nyílt térben)
Rádiófrekvencia	315 MHz vagy 433,92 MHz
Érzékelő anyaga	ABS műanyag
Működési hőmérséklet	-10 – +50°C
Működési páratartalom	Max. 80% (nem kondenzálódó)
Érzékelő méretei	71 x 34 x 17,5 mm
Mágnes méretei	51 x 12 x 13,5 mm

Távirányító

Tápellátás	DC 3V
Áramfelvétel	7 mA
Távirányítási tartomány a vezérlőpaneltöl számítva	Max. 80 m (nyílt térben)
Rádiófrekvencia	315 MHz vagy 433,9 MHz
Távirányító anyaga	ABS + PC műanyag
Működési hőmérséklet	-10 – +50°C
Működési páratartalom	Max. 80% (nem kondenzálódó)
Méretek	58 x 31 x 9,5 mm

RFID címke

Áramkör	EM4100 CMOS
Rádiófrekvencia	125 KHz
Méretek	30 x 30 x 6 mm

Az elektromos eszközöket ne dobja a háztartási hulladékba. Az elektromos és elektronikus berendezések hulladékaira vonatkozó 2002/96/EC európai irányelv értelmében az elektronikus berendezéseket és alkatrészeiket az erre rendszeresített speciális gyűjtőállomásokon kell kezelni.

FIGYELEM! A nem megfelelő típusú akkumulátor vagy elem használata tüzet vagy meghibásodást okozhat. Csak a műszaki jellemzőknél megadott típusú akkumulátorokat és elemeket használja!

Hibaelhárítás

Ha a LAMAX Tech Shield működésében problémát tapasztal, alkalmazza a következő hibaelhárítási megoldásokat.

Nem kapcsolódik be a vezérlőpanel.

- Győződjön meg róla, hogy a panelt megfelelően csatlakoztatta a tápellátáshoz.

- Győződjön meg róla, hogy van áramellátás.

Nem működik a távirányító.

- Gyöződjön meg róla, hogy a „KIKAPCSOLÁS“ gomb megnyomásakor felvillan a LED.

- Ellenőrizze, hogy a távirányító hozzá van-e csatlakoztatva a vezérlőpanelhez.

- Győződjön meg róla, hogy a távirányító a vezérlőpanel hatósugarában található.

Nem működik a mágneses érzékelő.

- Ellenőrizze, hogy az ajtó/ablak nyitásakor felvillan-e a LED.

- Győződjön meg róla, hogy az érzékelő a vezérlőpanel hatósugarában található.

- Ellenőrizze, hogy élesítve van-e a biztonsági rendszer.

- Ellenőrizze, hogy az érzékelő és a mágnes közötti távolság kevesebb, mint egy centiméter.

A PIR mozgásérzékelő jelez, de a vezérlőpanel riasztója nem szólal meg.

- A biztonsági rendszer élesített állapotában nyomja le az érzékelő tesztgombját. Ha a vezérlőpanel riasztója nem szólal meg, újra párosítsa az érzékelőt a vezérlőpanelhez.

- Győződjön meg róla, hogy az érzékelő a vezérlőpanel hatósugarában található.

- Ellenőrizze, hogy nincs-e készenléti üzemmódban az érzékelő.

- Ellenőrizze, nem merült-e le az elem.

A vezérlőpanel nem reagál az SMS-utasításokra.

- Ellenőrizze, hogy megfelelően van-e behelyezve a SIM-kártya.

- Győződjön meg róla, hogy a SIM-kártyát a rendszer bekapcsolása előtt helyezték be.

- Ellenőrizze, hogy a SIM-kártya csatlakozik-e a GSM hálózathoz.

- Gyözödjön meg róla, hogy a SIM-kártyán van aktív egység.

- Győződjön meg róla, hogy a SIM-kártyán engedélyezett az SMS és a telefonhívás.

Riasztás esetén nem érkezik SMS.

• Győződjön meg róla, hogy a riasztási telefonszámot elmentette a vezérlőpanel memóriájába.
• Ne kapcsolja ki a riasztót rögtön a riasztás után, mert ezzel megszakítja a hívást.
• Győződjön meg róla, hogy a SIM-kártyán van aktív egység.

A biztonsági rendszer aktiválja a riasztót, de nincs hangjelzés.

- Ellenőrizze, hogy nincs-e elnémítva a hangjelzés a vezérlőpanelen. Állítsa át a riasztószirénát SMS-en vagy az alkalmazáson keresztül.

A mágneses érzékelőt működtető elem élettartama

- A mágnest egyetlen AA ceruzaelem működteti, amely kb. 8-12 hónap élettartammal bír, attól függően, hogy ez idő alatt milyen gyakran nyitják és zárják az ablakokat/ajtókat.

A PIR mozgásérzékelőt működtető elem élettartama

- Az érzékelőt két AA ceruazelem működteti, amelyek kb. 8-12 hónap élettartammal bírnak, attól függően, hogy milyen intenzív a mozgás az érzékelő által lefedett térben.

A vezérlöpanel nem reagál az RFID címkére.

• A vezérlőpanel csak a hálózati tápellátásra csatlakoztatva tudja leolvasni az RFID címkét.
• Győződjön meg róla, hogy az RFID címkét hozzáadta a vezérlöpanelhez. Ha nem, tegye meg.

A vezérlőpanel nem küld SMS-t, amikor RFID címkével történik az élesítés/hatástalanítás.

- Ellenőrizze az elmentett riasztási telefonszámot, valamint az RFID címke nevét.

Az érzékelők, távirányítók és egyéb eszközök nem működnek a vezérlőpanel áthelyezése után.

- Nyomja meg 3 másodpercen belül háromszor egymás után a vezérlőpanel hátulján található szabotázskapcsolót. Ezzel a vezérlőpanelből kitörli az összes csatlakoztatott eszközt. Ügyeljen arra, hogy a vezérlőpanel felszerelésénél ne nyomja meg véletlenül többször egymás után a szabotázskapcsolót.

SMS érkezett arról, hogy a telefonszám érvénytelen.

• A SIM-kártya hívószámkijelzésre van állítva.
• A telefonszám riasztási számként van elmentve.

A GSM hálózati LED villog.

- A GSM hálózati LED másodpercenként villogása azt jelzi, hogy a készülék hálózatot keres. A hálózatra való kapcsolódást a GSM LED két másodpercenkénti villogása jelzi.

A mozgásérzékelő nem működik megfelelően.

- Ha a PIR mozgásérzékelő három percen belül kétszer észlel mozgást, automatikusan átáll készenléti üzemmódba. Ha az ezt követő három percen belül nincs mozgásérzékelés, az érzékelő visszaáll normaliz üzemmódba. Ebben a három percben az érzékelő inaktív és nem küld jelet a vezérlöpanelbe. Ha a három perc során az eszköz újra mozgást érzékel, továbbra is készenléti üzemmódban marad.

Gyártó:

A nyomdai elírások mitt tévedés joga fenntartva.
