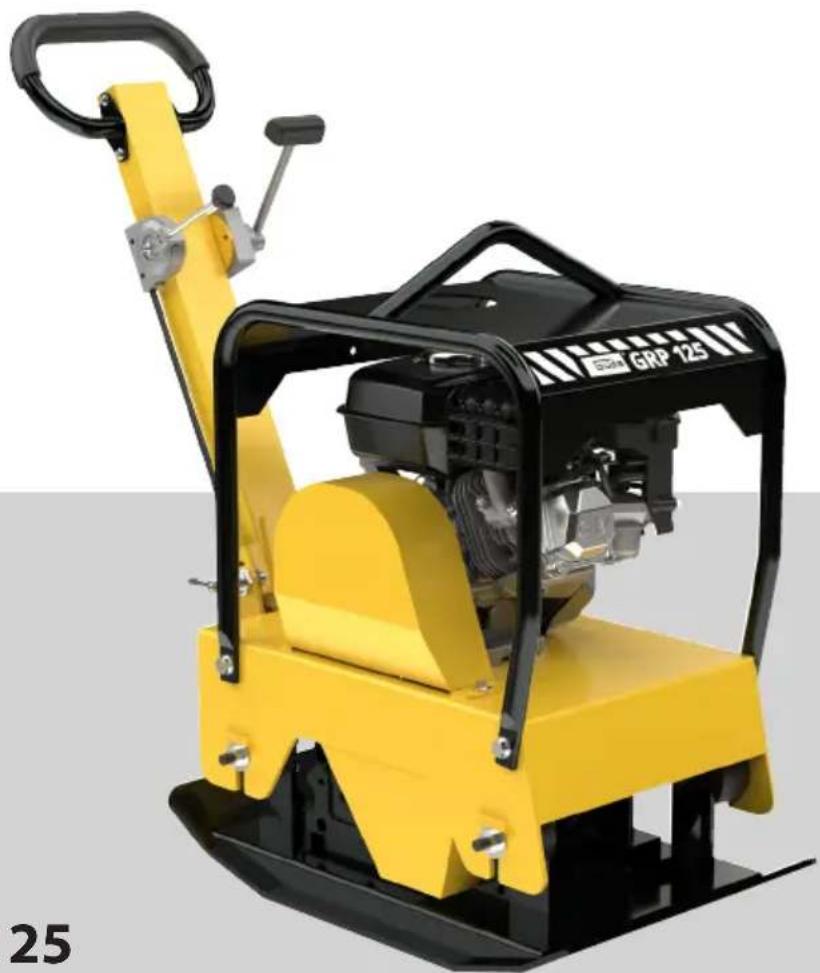

HASZNÁLATI ÚTMUTATÓ GRP 125 Güde
Az eredeti használati útmutató fordítása Lapvibrátor
MAGYAR Kérjük alaposan olvassa el a tájékoztatót mielőtt a gépet használja.
HU Munkavégzési utasítások
3
DE Betrieb
PL Eksploatacja
EN Operation
ES Funcionamiento
FR Fonctionnement
IT Esercizio
NL Gebruik
CZ Provoz
SK Prevádzka
HU Üzemeltetés
4
HU Tisztítás / Karbantartás
5

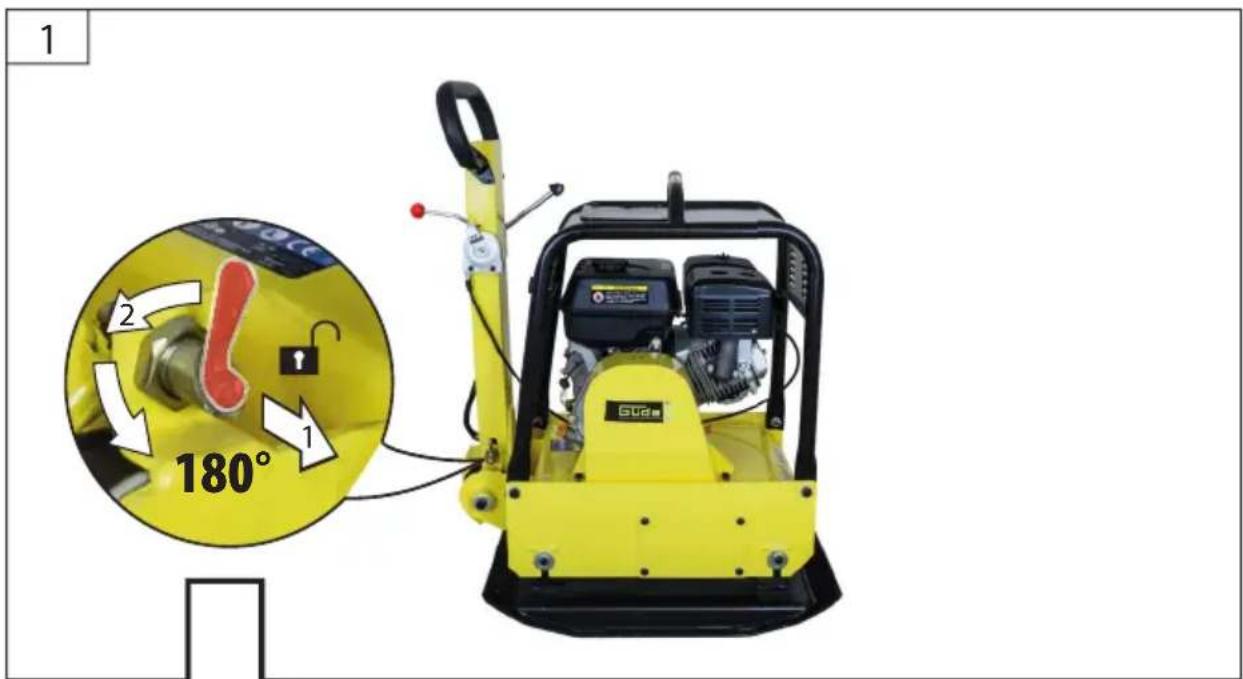

| 1 | DE Montage | PL Montaž |
| EN Assembly | ES Montaje | |
| FR Montage | ||
| IT Montaggio | ||
| NL Montage | ||
| CZ Montáž | ||
| SK Montáž | ||
| HU Szerelés |


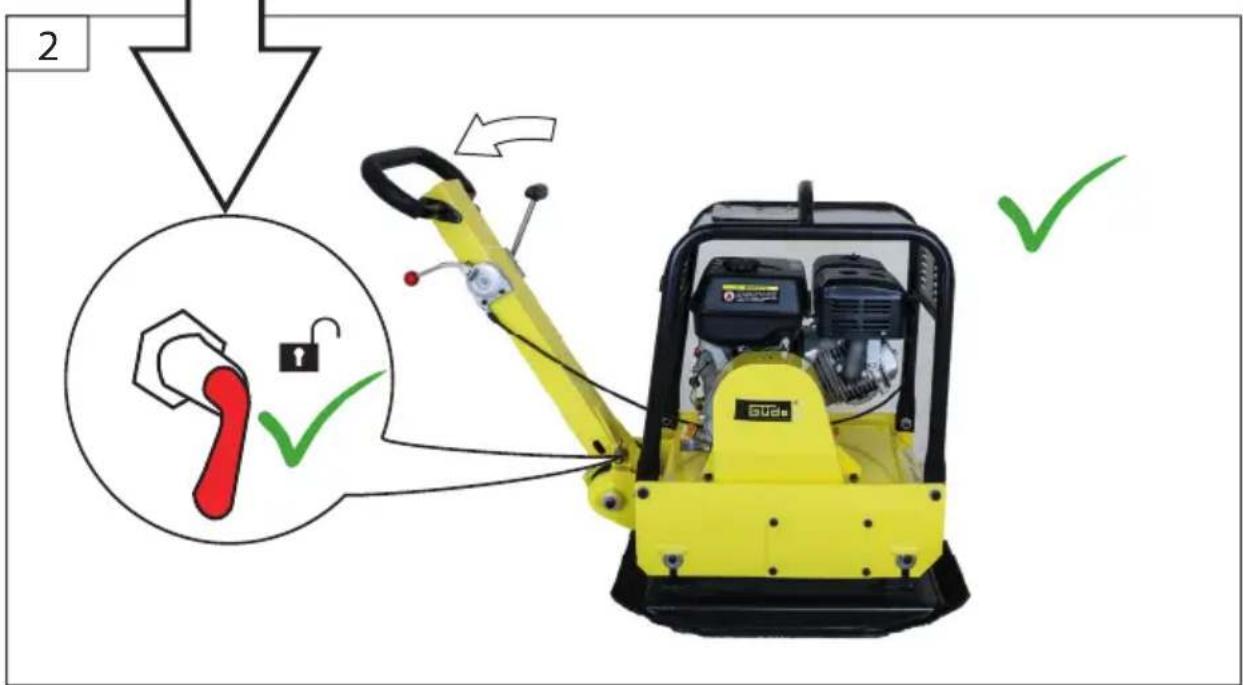

2 GUGSDE Ölstandkontrollieren
HU Olajszint ellenőrzése
HU Első üzembe helyezés előtt, a motorba feltétlenül töltsön megfelelő mennyiségű motorolajat! Minden üzembe helyezés előtt ellenőrizze az olaj állapotát. Szükség esetén a motorolajat feltétlenül töltse fel.
HU Olajszint ellenőrzése
HU A minőség biztosítása érdekében minden gép próbaüzemen esik át, amikor is motorolajjal töltik fel. Szállítás előtt az olaj ismét leeresztésre kerül, a mérőpálcán azonban motorolaj maradványok maradhatnak. Kérjük, hogy ellenőrizze le az olaj állapotát, és ismét töltsön a gépbe motorolajat.
HU Üzemeltetés - START
HU Üzemeltetés - START
HU Üzemeltetés - STOP
| Lapvibrátor GRP 125 | ||
| Megrend.szám 55574 | ||
| Motortípus | 4 ütemű motor | |
| Névleges teljesítmény 4,1 kW / 5,5 PS | ||
| Tartalom 196 cm | 3 | |
| Tartály köbtartalma Ólommentes benzin 2,5 l | ||
| Motorolaj 10W-40 0,6 l | ||
| Excenterolaj 15W-40 0,25 l | ||
| Fordulatszám/perc 4600 / min | ||
| Mozgás sebessége 20 m / min | ||
| Tömörítő nyomásmax. 22 kN | ||
| Munkalap | 660 x 380 mm | |
| Méretek HxSzxM mm-ben | 1150 x 550 x 1020 mm | |
| Súly | 132 kg | |
| Zajártalom adatok | ||
| akusztikus nyomás szint L_pA^1) | 94,3 dB (A) | |
| Mért hangteljesítményszint L_WA^1) | 106,2 dB (A) | |
| Szavatolt hangteljesítményszint L_WA | 108 dB (A) | |
| mérve... szerint EN 500 / EN 55012 / EN 61000-6-1 ^1) K bizonytalanság = 2,5 dB (A) | ||
| Hallásvédő eszköz használata ajánlott! | ||
| Rezgésártalom adatokKomplex rezgés adatok (Három irány vektorösszege) megfelelően kiderített EN 500: | ||
| rezegésemisszió érték a_h | 18 m/ s^2 | |
| K bizonytalanság = 1,5 m/ s^2 | ||
FIGYELMEZTETÉS: A rezgésszint az elektromos szerszám használatának megfelelően változni fog, és némely esetben meghaladhatja az útmutatókban megadott értéket.
A vibráció szintje felhasználható az egyes elektromos berendezések összehasonlítására
Az érték alkalmas a vibrációs terhelés felbecsülésére is.
A vibrációs terhelés pontos meghatározásához, a munkaidő bizonyos szakaszában, azokat az időket is figye - lembe kell venni, amikor a készülék ki van kapcsolva, vagy bár működik, de ténylegesen nem dolgoznak vele. Ez a teljes munkaidőre vonatkozó vibrációs terhelést lényegesen lecsökkentheti.
Vezessen be kiegészítő biztonsági intézkedéseket a ő személy, vibráció elleni védelmére, pl: az elektromos szers zámok és berendezések műszaki karbantartása, a kezek melegen tartása, s a munkafolyamatok szervezése.
Csak azután használja a szivattyút, miután figyelmesen elolvasta és megértette a kezelési útmutatót.
Ismerkedjen meg az irányító elemekkel és a berendezés szabályszerű használatával! Tartsa be a biztonsági utasításokat. Viselkedjen figyelmesen harmadik személlyel szemben.
A kezelő személy felelős a balesetekért és a harmadik személy biztonságáért.
Az esetben, ha a gép bekapcsolásával és kezelésével kapcsolatban kételyei támadnak, forduljon a szervizszolgálathoz.
A géppel kizárólag 18 éven felüli személyek dolgozhatnak. Kivételt képez a fiatallkorúak foglalkoztatása szakképzés alatt az oktató felügyelete mellet szakképzettség elsajátítása érdekében.
A készüléket nem használhatják korlátozott fizikai, érzékszervi vagy mentális képességű, továbbá megfelelő tapasztalatokkal vagy ismeretekkel nem rendelkező személyek (gyermekek sem).
Ügyeljen arra, hogy a gyermekek ne játszhassanak a géppel.
Rendeltetés szerinti használat
A lapvibrátor kizárólag kis és közepes nagyságú felületek, kisméretű alapozások, teraszok, járdák és bejárók tömörítésére szolgál a következő anyagok felhasználásával:
homok, kavics, sóder, zúzalék, aszfalt, gyenge kötőképességű kevert anyag
Gumiszönyeggel: burkolatkő, tégla
⚠ A gépet csak olyan építési területen szabad használni, ahol a feltételek lehetővé teszik a gép megfelelő használatát.
A készüléket mindig szilárd, egyenes aljzatra helyezze! Ügyeljen arra, hogy a készülék üzem közben ne boruljon fel, ne csússzon meg és ne essen le.
Mindig tartson megfelelő távolságot az építési munkaárkok szélétől és a töltésektől.
A készüléket nem szabad lejtön használni.
Ne dolgozzon a készülékkel robbanásveszélyes közegben, amelyben tüzveszélyes folyadékok, gázok vagy porok találhatók.
A készüléket nem szabad mély (1,5 m-nél mélyebb) munkaárkokban, csatornákban és üregekben használni.
A megmunkálandó területen nem lehetnek a rezgés következtében sérülésre hajlamos elektromos kábelek, valamint gáz- és vízvezetékek.
Ebben az utasításban foglalt általánosan érvényes előírások mellőzése következtében beállt károkért a gyártó nem felelős
A gép csak kifogástalan m?szaki állapotban és minden biztonsági tudnivaló figyelembe vétele mellett használható.
A gép üzemeltetése a kezelő belátása szerint, saját felelősségére történik.
Maradékveszélyek
Az összes biztonsági előírás betartása és helyes alkalmazása esetén is fennállnak bizonyos maradványkockázatok.
⚠️ Tüzveszély!
Soha ne használja a készüléket tüzveszélyes anyagok közelében.
Az üzemanyag nagy mértékben tüzveszélyes.
A benzint kizárólag e célnak megfelelő edényben szabad tárolni.
Az üzemanyagot kizárólag kinti környezetben szabad a gépbe tölteni. Tilos nyílt láng közelében, pl. égő cigarette.
A motort kizárólag kikapcsolt állapotban szabad tankolni. Az üzemanyagot kizárólag a gép startolása előtt töltse a tartályba. Tilos a motor üzemeltetése közben eltávolítani a benzintartály kupakját, vagy üzemanyagot tölteni a gépbe, ha a motor forró.
A használatot követően hagyja legalább 10 percig hűlni a készüléket, mielőtt üzemanyagot öntene bele.
Ügyeljen arra, hogy az üzemanyag ne folyjon ki. Az esetben, ha a benzin kiömlik, ne kapcsolja be a motort. A gépről távolítsa el a kiömlött benzint, s minden begyújtási kísérletet akadályozzon meg addig, ameddig az üzemanyag, a gép felszínéről, el nem párolog..
Ismét rögzítsen minden burkolóelemet és sapkát az üzemanyagtartályon.
Az üzemanyagtartályt kizárólag kültérben ürítse
⚠️ Fennáll a mérgezés!
A kipufogógázok, üzemanyagok és kenőanyagok mérgező hatásúak. A kipufogógázok belélegzése végzetes lehet!
Ne használja a gépet zárt térben, ahol szén-mono- xid koncentrálódhat.
⚠ Robbanásveszély!!
A benzin és benzingőzök könnyen belobbannak, illetve robbannak.
Ne dolgozzon a készülékkel robbanásveszélyes közegben, amelyben tüzveszélyes folyadékok, gázok vagy porok találhatók.
A motort kizárólag kikapcsolt állapotban szabad tankolni.
A készülék közelében ne tároljon semmilyen üzemanyagot.
Soha ne raktározza el a készüléket úgy, hogy a tartályában benzin van, olyan épületben, amelyben a benzingőzök esetlegesen nyílt lánggal vagy szikrákkal érintkezhetnek.
⚠ Halláskárosodás
A bekapcsolt közelében hosszabb ideig tartózkodó személyek halláskárosodást szenvedhetnek. Hallásvédő eszköz használata ajánlott!
Zúzódásveszély
Tartsa távol kezét és lábát a mozgó alkatrészektől. Viseljen acél merevítőkkel ellátott munkacipőt!
A hosszabb ideig tartó rezgésártalomnak, ytelenül vezetett és kiértékelt gépnek kitett tekből és karokból következő egészségkárolás.
A rezgéstompító rendszer nem jelent garantált védelmet a fehér-ujj szindrómával, vagy a carpalis alagút szindrómával szemben. Ezért a készülék hosszú távú használata esetén figyelemmel kell követni az ujjak és a csukló állapotát. Ha a fenti betegségek tünetei jelentkeznének, haladéktalanul forduljon orvoshoz. A „fehér ujj szindróma“ kockázatának csökkentése érdekében tartsa munkavégzés közben a kezét melegen, és tartson rendszeres szüneteket.
Egési sebesülések veszélye!
A gép egyes alkatrészei működés közben erősen felmelegednek. A forró alkatrészeket, pl. a motor és a zajtompítót ne érintse meg! A készülék forró részeinek megérintése égési sebeket okozhat. Kérjük, vegye figyelembe a figyelmeztető jelzéseket a készüléken
Viselkedés kényszerhelyzetben
Igyekezzen a balesetnek megfelelően elsősegélyt nyújtani, s minél hamarabb biztosítson be orvosi segítséget. A sebesültet nyugtassa meg, s védje további balesettől. Ha segítségre van szüksége, tüntesse fel az alábbi adatokat: 1. A baleset színhelye, 2. A baleset típusa, 3. A sebesültek száma, 4. A sebesülések típusa
Biztonsági utasítások
Figyelmeztetés
Olvassa el az összes biztonsági utasítást és rendelkezést. Az alábbi utasítások hibás betartása áramütés, tüz és/vagy súlyos balesetveszélyt jelent. A jövőbeni újraolvasáshoz őrizzen meg minden biztonsági utasítást és rendelkezést.
Tartsa biztonságos távolságban az elektromos készüléktől a gyermekeket és egyéb személyeket. A minimális biztonsági távolság 5 m.
Ügyeljen arra, hogy a többi személy biztonságos távolságban maradjon az Ön munkaterületétől. Minden olyan személynek, aki belép a munkaterületre, személyi védőfelszerelést kell viselnie.
Az olyan személyi védőeszközök használata, mint az arcpajzs, csúszásgátló talpú munkacipő, védősisak vagy fülvédő az elektromos készülék típusának és használatának függvényében csökkenti a baleset kockázatát.
A kaszálandó területet munka előtt gondosan vizsgálja át, s távolítson el minden olyan tárgyat, amit a fúnyíró elhajíthatna.
A rossz megvilágítás/látási viszonyok jelentős biztonsági kockázatot jelentenek. A géppel folytatott munkavégzés során biztosítson megfelelő fényforrást ill. látási viszonyokat.
A munka megkezdése előtt a kezelőnek meg kell ismerkednie a munkakörülményekkel. A munkakörülményekhez tartoznak például a munka- és közlekedési környezetben fellelhető akadályok, a talaj teherbíró képessége és az építési terület szükséges biztosítása.
A biztonságos üzemeltetéshez megfelelően ismerni kell a kezelőelemek, a kijelző és a számláló rendelte-téseit és beállításait. Vegye figyelembe az útmutató elején található képes oldalakat.
Minden használat előtt ellenőrizze, nincs-e a gép megrongálódva, s működőképesek-e a biztonsági berendezések, a villanyvezetékek és az elektromos szabályzó berendezések. Ellenőrizze a csavarokat, hogy ne legyenek hibásak és ne legyenek meglazulva. A gépet kizárólag abban az esetben szabad használni, ha nincs megrongálódva, s a biztonsági berendezés működőképes!
Tilos a berendezés használata az esetben, ha hibás, vagy a biztonsági berendezés meg van károsodva. A kopott és hibás alkatrészeket haladéktalanul cserélje ki.
A lehető legszigorúbban tilos leszerelni, dosítani, célzottan eltávolítani a készülék tonsági elemeit, továbbá idegen biztonsági mekkel felszerelni.
A motor és a készülék beállításain tilos állítani.
A készülékkel végzett munkához csak az általunk javasolt kiegészítő alkatrészeket használja. Különben a kezelő vagy a közelében található külső személyek valóban sérüléseket szenvedhetnek, vagy a készülék megsérülhet.
Köolaj termékek nem érintkezhetnek a börrel, szemmel és öltözettel!
Szállítás és tárolás
Szállítás során ügyeljen arra, hogy a készülék ne csúszhasson, ill. dölhessen el.
Szállítás alatt ügyeljen arra, nehogy kifollyon az olaj, vagy az üzemanyag
A gép szállításához kizárólag szállító berendezést használjon!
A teherbíró képességet a készülék súlyának figyelem - bevételével kell meghatározni.
Lengő teher alatt tartózkodni és dolgozni tilos!
A kikapcsolást követően ne helyezze azonnal a gépet zárt helyiségbe, hanem várjon, míg teljesen kihül.
A szerszámot száraz helyen tárolja.Hosszabb idei tárolás esetén feltétlenül ürítse ki a benzintartályt!
Szimbólumok
Figyelem!
Vigyázat, forró felület!
Egési sebesülések veszélye!
Figyelmeztetés a veszélyes magas feszültségre.
Figyelmeztetés tüzveszélyes anyagokra
Ügyeljen arra, hogy senki ne tartózkodjon a veszélyes területen
A minimális biztonsági távolság 5 m.
A személyi sérülések kockázatának csökkentése érdekében olvassa el a felhasználói útmutatót.
Hallásvédő eszköz használata ajánlott! Viseljen védő szemüveget
Hordjon védőkesztyűt!
Viseljen acél merevítókkel ellátott munkacipót!
Lassan
Gyorsan
A gépen végzendő munkák előtt kapcsolja ki a motort.
Tilos a dohányzás és nyilt láng használata
Figyelmeztetés felbukás veszélyére
Vigyázz! Elhajított tárgyak!
Fennáll a mérgezés!
A gépet kinti környezetben használja. Tilos a használata zárt, vagy rosszúl szellőztethető térségekben
Zúzódásveszély
A gép szállításához kizárólag szállító berendezést használjon!
Hibás és/vagy tönkrement villany, vagy elektromosgépeket át kell adni az illetékes hulladékgyűjtő telepre.
A fáradt olajat környezetbarát módon semmisítse meg. Ügyeljen arra, hogy a köolaj termékek ne jussanak a talajba!
CE jelzet
Szavatolt hangteljesítményszint LWA
Ólommentes benzin
Karbantartás
A motoron végzendő munkák előtt kapcsolja ki a motort és távolítsa el a gyújtógyertya dugaszát. Várja meg, amíg kihül a gép.
Tartsa mindig tisztán a gépet, különösen pedig a szellőző nyílásokat. Soha ne tisztítsa a gépházat vízsugárral!
A műanyag részeket ne tisztítsa oldószerekkel, tűzveszélyes vagy mérgező hatású folyadékokkal. Tisztításhoz csak benedvesített ruhadarabot használjon. Javításokat és azokat a munkákat, melyeket a használati utasítás nem tartalmaz, kizárólag autorizált szakemberek végezhetik!
Csak eredeti tartozékokat és eredeti pótalkatrészeket alkalmazzon!
Ellenőrizze a csavarokat, hogy ne legyenek hibásak és ne legyenek meglazulva.
A gépet kizárólag abban az esetben szabad használni, ha nincs megrongálódva, s a biztonsági berendezés működőképes
Kizárólag rendszeresen karbantartott és kezelt gép lehet megbízható segédeszköz. Elégtelen karbantartás és kezelés előre nem látható balesetekhez és sérülésekhez vezethet.
Szükség esetén nézze meg a pótalkatrész listát a www.guede.com honlapon
Jótállás
Jótállás időtartalma 12 hónap ipari használat esetén, fogyasztó esetén 24 hónap, jótállás a készülék megvétele napján kezdődik.
A jótállás kizárólag az anyagi, vagy gyártási hibákból eredő elégtelenségekre vonatkozik. Reklamáció esetén fel kell mutatni az eredeti, a vásárláskor kapott, s a vásárlás dátumával ellátott iratot.
A jótállás nem vonatkozik a géppel való szaktalan használat következtében bekövetkező hibákra, pl. a gép túlterhelése, erőszakos használata, vagy idegen tárgyakkal való megrongálódása. A használati utasítás mellőzése következményeire, szerelési és szokásos, normális elhasználódásra sem vonatkozik a jótállás.
Fontos információk az ügyfél részére
Felhívjuk a felhasználó figyelmét, hogy mind a jótállási időben, mind annak lejártát követően visszaadásra kizárólag az eredeti csomagolásban kerülhet sor. Ezzel hatékonyan megelőzhetők a berendezés szállítás közbeni megsérülése, illetve a vitás reklamációs esetek. A készüléket az eredeti csomagolása optimálisan óvja, és így biztosított a reklamációs igény mielőbbi feldolgozása.
Szervíz
Vannak kérdései? Reklamáció? Szüksége van pótalkatrészekre, vagy használati utasításra? Honlapunkon a www.guede.com címen szervíz terén gyorsan, bürökráciát kizárva segítségére leszünk. Kérem, segítsen, hogy segíthessünk. Hogy gépét reklamáció esetén identifikálhassuk, szükségünk van a gyártási számra, a szortiment tételszámára és a gyártási évre. Ezek az adatok fel vannak tüntetve a tipus cimkén.
Tel.: +49 (0) 79 04 / 700-360
Fax: +49 (0) 79 04 / 700-51999
E-Mail: support@ts.guede.com
Gépszemle és karbantartási terv
Javításokat és azokat a munkákat, melyeket a használati utasítás nem tartalmaz, kizárólag autorizált szakemberek végezhetik! Csak eredeti tartozékokat és eredeti pótalkatrészeket alkalmazzon!
| Rendszeres karbantartási időközök | Minden üzembehe-lyezés előtt | 1 hónap vagy 20 üzemóra elteltét követően | 3 hónap vagy 50 üzemóra elteltét követően | 6 Hónapon-ként vagy 100 üzemóra elteltét követően | 200 üzemóra elteltét követően | |
| Motorolaj | Ellenőrzés | √ | ||||
| Csere | √ | √ | ||||
| Excenterolaj Csere | √ | |||||
| Benzintömlő Kipufogórends-zerszivató Bovdenes indító | Ellenőrzés | √ | ||||
| Levegőszűrő | Tisztítsa ki | √ | ||||
| Csere | √ | √ | ||||
| Benzinszűrő Tisztítsa ki | √ | |||||
| Gyújtógyertyakulcs | EllenőrzésTisztítsa ki | √ | ||||
Típus: Az géptől megbízható üzemi készenlétének biztosítása érdekében ajánlott adalékanyagot önteni az üzemanyagba, és hosszabb üzemszünet esetén 2-3 próbaüzemet végezni.
Hiba elháritása
| Üzemzavarok | Okok | Eltávolítás |
| A motor nem startol. | Elzárt üzemanyagcsap Ellenőrizze le, hogy az üzemanyagcsap és a főkapcsoló „ON“ (BE) állásban vannak. | |
| Elégtelen üzemanyag Töltse fel az üzemanyagot! | ||
| Gyenge bovdenhúzás Rántsa meg erősen az indító bovdent | ||
| Nem megfelelő üzemanyag, raktározás az üzemanyagtartály kiűrítése nélkül, nem megfelelő benzin | Ürítse ki az üzemanyagtartályt és a karburátort! Tankoljon a gépbe friss benzint! | |
| Szennyezett gyújtógyertya(az elektró-dokon szénmaradékok), s az elektródok távolsága túlságosan nagy. | A gyertyát tisztítsa ki, ellenőrizze a gyer-tya hőértékét, a gyertyát szükség esetén cserélje ki, s állítsa be az elektródok távolságát 0,6-0,8mm-re. | |
| A gyújtógyertya a benzintől (túlszíva-tott motor) nedves | A gyújtógyertyát szárítsa ki, majd szerelje vissza! | |
| Kevés olaj a motorban Töltse után az olajat | ||
| A készülék nem vízszintesen áll. Kevés olaj | Állítsa vízszintesen a készüléket | |
| Nem használta a szivatót Dolgozzon a szivatóval! | ||
| A motor szabálytalanul működik. | Hibás gyújtás Ellenőrizze le, hogy a gyújtógyertyahelyesen lett behelyezve. Ellenőrizze le, hogy a gyújtógyertya kábele na gyújtógyertyán található. Tisztítsa meg a gyújtógyertyát, és ellenőrizze le az elektródákat. | |
| Rossz üzemanyag Ellenőrizze le, hogy helyes üzemanyatot használt. | ||
