HASZNÁLATI ÚTMUTATÓ BAS 318 Precision WNB METABO

hu Eredeti használati utasítás 90

Eredeti használati utasítás

Tartalomjegyzék

1. Megfelelőségi nyilatkozat
2. Kérjük, először ezt olvassa el!
3. Rendeltetésszerű használat
4. Általános biztonsági utasítások
5. Áttekintés
6. A gép részletes leírása
7. Üzembe helyezés
8. Kezelés
9. Karbantartás és ápolás
10. Tartozékok
11. Javítás
12. Környezetvédelem
13. Problémák és üzemzavarok

14. Müszaki adatok

15. Kicsomagolás, felállítás, összeszerelés és szállítás

1. Megfelelőségi nyilatkozat

Kizárólagos felelősségünk tudatában kijelentjük: Ezek a szalagfűrészek – típus és sorozatszám alapján történő azonosítással *1) – megfelelnek az irányelvek *2) és szabványok *3) összes idevonatkozó rendelkezéseinek. Vizsgajelentés *4), Kiállító ellenőrző szerv *5), Műszaki dokumentumok a *6) - lásd a 4. oldalon.

2. Kérjük, először ezt olvassa el!

Ez a használati útmutató úgy készült, hogy gyorsan és biztonságosan tudjon dolgozni gépével. Az alábbiakban röviden bemutatjuk, hogy hogyan kell olvasnia ezt az üzemeltetési útmutatót:

– Az üzembe helyezés előtt olvassa végig ezt az használati útmutatót. Feltétlenül tartsa be a biztonsági előírásokat.
– Ez a használati útmutató olyan személyek számára készült, akik már rendelkeznek a haslonó gépek kezeléséhez szükséges műszaki alapismeretekkel. Amennyiben semmilyen gyakorlata nincs ilyen gépekkel kapcsolatban, először kérjen segítséget tapasztalt személyektől.
– Gondosan őrizze meg a géppel együtt szállított műszaki dokumentációt, hogy adott esetben rendelkezésére álljon a szükséges információ. A vásárlásnál kapott számlát tegye el az esetleges garanciaigény érvényesítéséhez.
– Ha esetleg kölcsönadná vagy eladná a gépet, mindig mellékelje a géphez tartozó műszaki dokumentációt is.
– A jelen használati útmutató figyelmen kívül hagyása miatt bekövetkező károkért a gyártó nem vállal felelősséget.

A jelen használati útmutatóban az egyes előírásokat az alábbi jelöléssel láttuk el:

Veszély!

Figyelmeztetés személyi sérülés vagy környezeti kár veszélyére.

Áramütés veszélye!

Az elektromosság veszélyezteti a kezelő testi épségét.

Behúzásveszély!

Figyelmeztetés testrészek vagy ruhadarabok behúzása miatti balesetveszélyre.

Figyelem!

Figyelmeztetés anyagi kár veszélyére.

Megjegyzés:

További információ.

3. Rendeltetésszerű használat

A szalagfürész fa, műanyag, nemvas fémek (kivéve keményfém vagy edzett fém) vágására alkalmas.

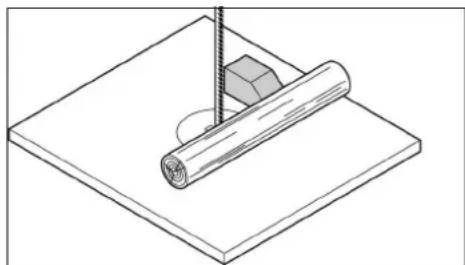

Körkörös keresztmetszetű munkadarabot csak a hossztengelyre merőlegesen, megfelelő tartószerkezet alkalmazása mellett szabad fűrészelni, mivel a forgó fűrészszalag forgásba hozhatja magát a munkadarabot is.

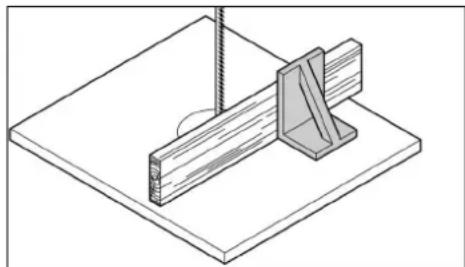

Ha lapos munkadarabot felállítva fűrészel, használjon megfelelő acél derékszöget, ami biztonságosan megvezeti a munkadarabot.

Minden más alkalmazás nem rendeltetésszerű használatnak számít. A nem rendeltetésszerű használatból eredő bárminemű kárért a gyártót felelősség nem terheli.

A gépen eszközölt bárminemű szerkezeti módosításnak vagy a gyártó által nem ellenőrzött és nem engedélyezett tartozékok használatának beláthatatlan következményei lehetnek!

4. Általános biztonsági utasítások

Figyelem!

Elektromos kéziszerszámok használata közben tartsa be a következőkben felsorolt, az elektromos áramütés elleni, valamint a sérülés és a tűzveszély elleni védelmet szolgáló alapvető biztonsági intézkedéseket.

• A személyi sérüléssel és/vagy anyagi kárral járó balesetek elkerülése érdekében a szerszám használata során tartsa be az alábbi biztonsági utasításokat.
• Tartsa be az egyes fejezetekben található különleges biztonsági utasításokat.
• Tartsa be a szalagfürészek használatára vonatkozó, jogszabályokban lefektetett irányelveket vagy balesetvédelmi előírásokat.

Általános veszélyhelyzet!

• Tartsa rendben a munkaterületet – a munkaterületen a rendetlenség balesetet okozhat.
• Figyelmét mindig a munkára összpontosítsa. Figyeljen arra, amit csinál. A munka megkezdése előtt gondolja át a feladatot. Ne dolgozzon a géppel, ha nem tud koncentrálni.
• Vegye figyelembe a környezeti behatásokat. Gondoskodjon a megfelelő világításról.

- Kerülje a nem természetes testhelyzetet. Mindig biztosan álljon a talajon, hogy ne veszíthesse el az egyensúlyát.

- Ha hosszú munkadarabot kell megmunkálnia, használjon megfelelő szerkezetet a munkadarab alátámasztásához.

- Ne dolgozzon a géppel gyúlékony folyadék vagy gáz közelében.

- A gépet csak olyan személy helyezheti üzembe és használhatja, aki ismeri a szalagfűrészeket és mindig tudatában van a kezelésükkel kapcsolatos veszélyeknek.

- 18 éven aluliak csak a szakoktatás keretében és kizárólag a képzést irányító szakember felügyelete mellett használhatják ezt a berendezést.

- Ne engedjen idegent, föleg gyerekeket a veszélyes területre. Gondoskodjon arról, hogy idegen üzem közben ne érhessen hozzá a géphez vagy a hálózati tápvezetékhez.

- Ne terhelje túl a gépet – ezért csak a "Müszaki adatok" között megadott teljesítménytartományban üzemeltesse.

- A munkájához csak az arra kijelölt elektromos kéziszerszámot használja. Egy megfelelő elektromos kéziszerszámmal jobban és biztonságosabban lehet dolgozni.

Áramütés veszélye!

• Óvja a gépet az esőtől. Ne üzemeltesse a gépet nedves vagy vizes környezetben.
  Amikor a géppel dolgozik, ügyeljen arra, hogy ne érjen hozzá földelt berendezéshez (pl. fütötest, csővezeték, tűzhely, hűtőszekrény).

• A hálózati tápvezetéket csak rendeltetésének megfelelően használja.

• Húzza ki a dugót a csatlakozó aljzatból, mielőtt bármiféle beállítást, átalakítást, karbantartást vagy javítást végezne, ill. ha nem használja azt.

A mozgó elemek sérülésveszéllyel !

• Ne használja a gépet felszerelt biztonsági berendezések nélkül.
• Tartson megfelelő távolságot a fűrészszalaghoz. Adott esetben használjon megfelelő adagoló segédeszközt. Munka közben ne álljon túl közel a hajtott gépegységekhez.
• Várja meg, amíg a fűrészszalag leáll, csak utána távolítsa el a kisebb munkadarabokat, famaradékokat stb. a munkaterületről.
• Csak olyan méretű munkadarabot fűrészeljen, amelynél még biztonságosan meg tudja tartani a fűrészt.
• A lassuló fűrészszalagot ne fékezze le oldalirányú nyomással.
• A karbantartás megkezdése előtt győződjön meg arról, hogy a készüléket kihúzták a villamos hálózatból.
• Mielőtt bekapcsolná a gépet (pl. a karbantartási munkák befejeztével) ellenőrizze, hogy nem maradt-e benne valamilyen szerelőszerszám vagy felesleges alkatrész.
• Húzza ki a hálózati csatlakozót, ha nem használja a gépet.
• Soha ne dolgozzon a szerszámmal, ha a csatlakozó vezeték megrongálódott. Fennáll az elektromos áramütés veszélye. A megrongálódott hálózati kábelt egy villamos szakemberrel ki kell cseréltetni.
• Ellenőrizze rendszeresen a hosszabbító vezetékeket, és ha sérültek, cserélje ki azokat.
• Csak szabadteri alkalmazásra engedélyezett hosszabbító kábeleket használjon.
• A vágószerszám cseréjekor használjon védőkesztyüt.
• Tárolja úgy a fűrészszalagokat, hogy azokkal senki sem sérthesse meg magát.
• Vigyázzon, hogy ne szoruljon meg a munkadarab.
• Vékony vagy kis falvastagságú munkadarabot csak finom fogazású fűrészszalaggal fűrészelje. Csak éles fűrészszalaggal dolgozzon.
• Kétes esetben ellenőrizze, hogy nincs-e idegen anyag (pl. szög vagy csavar) a munkadarabban.
• Csak olyan méretű munkadarabot fűrészeljen, amelynél még biztonságosan meg tudja tartani a fűrészt.
• Soha ne fűrészeljen egyszerre több munkadarabot, de még több egyedi darabból álló nyalábot sem. Ez balesetveszélyes, mert a fűrészszalag könnyen bekaphatja a nyaláb valamelyik tagját.
• Ha körkörös keresztmetszetű anyagot kell fűrészelnie, használjon megfelelő leszorító szerkezetet, hogy a fűrész ne tudja megcsavarni a munkadarabot.

Akkor is megvághatja magát, ha a zerszám nyugalomban van!

A munkadarab visszacsapásából azó veszély (a fűrészszalag elkapja a adarabot, majd az a kezelőhöz dik)!

Behúzásveszély!

• Vigyázzon, hogy a üzemelés közben a forgó elemek ne csiphessék be és ne húzzák be valamely testrészét vagy ruhadarabját (ne viseljense nyakkendőt, se kesztyűt, vagy bő ujjú ruhadarabot; hosszú haj esetén mindenképpen viseljen hajhálót).
• Soha ne fűrészeljen olyan munkadarabot, amelyen kötél, zsinór, szalag, kábel vagy drót található, ill. amely ilyen anyagot tartalmaz.

A hiányos személyi védőfelszerelés etveszélyes!

• Viseljen zajtompító fülvédöt.
• Viseljen védőszemüveget.
• Viseljen porvédő álarcot.
  • Csak megfelelő munkaruhában dolgozzon.
• Viseljen csúszásmentes lábbelit.
• Viseljen kesztyüt a fürésszalagok és durva munkadarabok kezelésekor.

A fűrészpor egészségkárosodást at!

• Néhány fafajta (pl. tölgy, bükk és kóris) fürészpora belélegzés esetén rákkeltő lehet. Mindig használjon elszívó berendezést. Az elszívó berendezésnek teljesítenie kell a műszaki adatok között megadott értékeket.
• Ügyeljen arra, hogy munka közben minél kevesebb fürészpor kerüljön a környezetbe:
  – A fűrészpor-lerakódást távolítsa el (de ne fújással!) a munkaterületről.
  – Szüntesse meg a porelszívó berendezésen az esetleges tömítetlenséget;
  – Gondoskodjon jó szellőzésről.

A nem rendeltetésszerű használatnak,

a gépen eszközött barminemu szerkezeti módosításnak vagy a gyártó által nem ellenőrzött és nem engedélyezett tartozékok használatának beláthatatlan következményei lehetnek!

• A fürészt pontosan a jelen útmutatóban leírtaknak megfelelően kell összeszerelni.
• Csak a gyártó által engedélyezett alkatrészt használjon. Ez különösen az alábbiakra vonatkozik:
  – fűrészszalagok (a rendelési számokat l. a Műszaki adatok c. részben);
  – biztonsági berendezések (a rendelési számokat lásd a pótalkatrész-jegyzékben).
• Ne eszközöljön semmiféle módosítást az alkatrészeken.

Figyelem!

Más betétszerszám és egyéb tartozék használata az Ön számára sérülésveszélyt jelent.

A szerszám meghibásodásából eredő lyek

• Mindig gondosan ápolja a gépet és annak tartozékait. Tartsa be a karbantartási előírásokat.
• Használat előtt mindig ellenőrizze a készüléket esetleges sérülésekre tekintettel: a további használat előtt a biztonsági berendezések, a védőberendezések, ill. a már előzetesen enyhén megrongálódott alkatrészek műszaki állapotát és előírásszerű működését ellenőrizni kell. Ellenőrizze, hogy megbízhatóan működnek-e és nem szorulnak-e a mozgó alkatrészek. A szerszám valamennyi alkatrészét előírásszerűen kell felszerelni, hogy biztosítva legyen a szerszám zavarmentes működéséhez szükséges összes előfeltétel.

- A megrongálódott védőberendezéseket vagy alkatrészeket szakszerűen meg kell javíttatni vagy ki kell cseréltetni az erre hivatott szakmühelyben. A meghibásodott kapcsolót az ügyfélszolgálat mühelyében kell kicseréltetni. Ne használja a szerszámot, ha azt nem lehet bekapcsolni/kikapcsolni az erre rendszeresített kapcsolóval.

- A szerszám fogantyúja mindig legyen száraz, olaj- és zsírmentes.

- Tartsa a vágó szerszámot élesen és tisztán a jobb és biztonságosabb munkavégzés érdekében.

- Ne használjon megrongálódott vagy eldeformálódott fürészszalagokat.

Veszélyes zajterhelés!

- Viseljen zajtompító fülvédöt.

Útban lévő munkadarabok vagy darab részek által előidézett veszély!

Ha valami útban van:

1. kapcsolja ki a gépet,
2. húzza ki a hálózati csatlakozót,
3. viseljen kesztyüt,
4. Szüntesse meg az akadályt megfelelő szerszám segítségével.

4.1 Szimbólumok a készüléken

Veszély!

Az itt leírt figyelmeztetések figyelmen kívül hagyása súlyos sérüléshez vagy vagyoni kárhoz vezethet.

Olvassa el a használati útmutatót.

Viseljen védőszemüveget és hallásvédőt.

Bármilyen beállítás, karbantartás vagy javítás előtt húzza ki a hálózati csatlakozót.

Ne irányítsa a fénysugarat az emberek vagy állatok szemébe!

Viseljen hallásvédő felszerelést.

A szalag szélessége

Magasságállítás,

A gyorskioldó kar használata.

A szíjfeszesség beállítása.

A fürészasztal dölését beállítani.

Állítsa be a fűrészszalag futását.

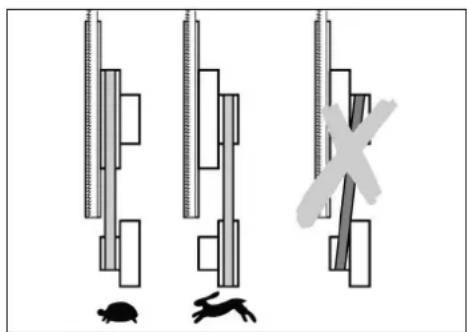

Állítsa be a vágási sebességet.

Adatok a típustáblán:

(a) Metabo- Allee 1, D-72622 Nuertingen, Germany; Made in China (b) (c) (d) (e) (f) (g) (h) L= max.

(a) Gyártó

(b) Sorozatszám
(c) A készülék megnevezése
(d) Motoradatok (lásd még „Müszaki adatok”)
(e) Ártalmatlanítási szimbólum – A gépet kérésre a gyártó ártalmatlanításra visszaveszi
(f) CE jel – Ez a berendezés kielégíti az EU-nak a megfelelőségi nyilatkozat szerinti irányelveit.

(g) Gyártási év

(h) Engedélyezett fürészszalagok méretei

4.2 Biztonsági berendezések

Fürészszalag felső takarólemeze

A fűrészszalag felső takarólemeze (6) megakadályozza, hogy a kezelő véletlenül hozzáérjen a fűrészszalaghoz és felfogja az elrepülő forgácsot.

A fűrészszalag felső takarólemeze akkor védi megbízhatóan a kezelőt a fűrészszalaghoz való véletlen hozzáéréstől, ha a szalag felső megvezetése és a munkadarab közötti távolság mindig 3 mm-t tesz ki.

Fürészszalag alsó takarólemeze

A fürészszalag alsó takarólemeze (8) megakadályozza, hogy a kezelő véletlenül hozzáérjen a fürészszalaghoz és felfogja az elrepülő forgácsot.

A fürészszalag alsó takarólemezének üzemeltetés közben felszerelt állapotban kell lennie.

Burkolati ajtók

A burkolati ajtók (4) megakadályozzák, hogy a kezelő hozzáérjen a füresz belsejében elhelyezett hajtott alkatrészeket.

A burkolati ajtókat ajtóbiztosítóval szerelték fel. Ez lekapcsolja a motort, ha a burkolati ajtót bekapcsolt fűrész mellett nyitják ki.

A burkolati ajtóknak az üzemeltetés közben zárva kell lenniük.

Tolófa

A kezelő a tolófával (10) meghosszabbíthatja a kezét, így elkerülheti, hogy veletlenül hozzáérjen a fűrészszalaghoz

A tolófát mindig használni kell, ha a fűrészszalag és a párhuzamütköző közötti távolság kisebb, mint 120 mm.

A tolófát mindig 20° ... 30°-os szögben kell tartani a fűrészasztal lapjához képest.

400 mm

Ha a tolófa megrongálódott, ki kell azt cserélni. A tolófát használaton kívül akassza rá a tartóra (12).

5. Áttekintés

Lásd a 2 - 3. oldalt.

1 A vágóterület-kivilágítás be- / kikapcsoló gombja

2 bekapcsoló gomb

3 kikapcsoló gomb

4 burkolati ajtók

5 forgózár a burkolati ajtó nyitásához

6 felső fűrészszalag-takarólemez (a fűrészszalag felső megvezetésén)

7 forgácstartó

8 alsó fűrészszalag takarólemez

9 hordfogantyúk

10 tolófa

11 Imbuszkulcs / szerszámtár imbuszkulcshoz

12 tolófatároló tartó

13 furat a fürészasztalban

14 fürészasztal

15 asztalbetét

16 forgácselszívó csonk

17 gépállvány

18 harántütközö-tároló tartó

19 szállító görgők

20 állítható magasságú gépállványláb

MAGYARhu

21 szorítókar (a fürészasztal dölésszögének állításához)

22 fürészasztal-rögzítő csavarok

23 szabályozókerék (a fürészasztal dölésszögének állításához)

24 végütköző csavar a fűrészasztalban

25 ütközövezető profil

26 párhuzamütköző

27 recézett fejű anyák a profilsínek rögzítéséhez

28 a párhuzamütköző profilsínjei

29 a párhuzamütköző szorítókarja

30 ütközöcsavarok

31 asztalszélesítő / -hosszabbító

32 a fűrészszalag-megfeszítés szabályozókereke

33 fürészszalag-megfeszítés kijelző

34 gyorsszorító kar (a fűrészszalag meglazításához)

35 harántütköző

36 szorító markolat a harántütközön

37 szabályozókerék (a fűrészszalag felső megvezetés magasságának beállításához)

38 rögzítőanya (a fűrészszalag felső megvezetés magasságának beállításához)

39 fürészszalag felső megvezetése

40 a hajtószíjfeszítés szabályozókereke

41 porvédő léc

42 rögzítőanya (a felső szalagvezető görgő dölésszögének szabályozókerekéhez)

43 a felső szalagvezető görgő dölésszögének szabályozókereke

44 felső támasztó görgők

45 csavarok a felső támasztó görgőkhöz

46 felső vezető görgők

47 csavarok a felső vezető görgőkhöz

48 alsó támasztó görgök

49 csavarok az alsó támasztó görgőkhöz

50 alsó vezető görgök

51 csavarok az alsó vezető görgőkhöz

6. Kicsomagolás, felállítás, összeszerelés és szállítás

6.1 Kicsomagolás

A fürészt egy másik személy segítségével kell kicsomagolni szállítani.

Ne emelje fel vagy ne szállítsa a fűrészt a felső fűrészszalag-burkolatnál (6) fogva.

6.2 A fűrész rögzítése

A fürészt a biztonságos álláshoz stabil alapzaton kell rögzíteni.

Gépállványra való rögzítés:

A fürész felvételére szolgáló gépállvány (17) optimális munkamagasságot és megfelelő stabilitást biztosít.

Figyelem!

A gépállványt megfelelően kell felhelyezni a fűrészre:

Amennyiben a kezelő - munkavégzés közben - a fűrész előtt áll, a gépállvány állítható magasságú lába (20) jobb oldalon elöl kell legyen.

A gépállvány szerelési útmutatóját a jelen használati útmutató utolsó előtti oldalán találhatja.

Munkapadra való rögzítés:

1. Alakítson ki 4 furatot az alapzaton.

2. Felülröl dugja át a csavarokat a fűrész talplemezén, majd hajtsa be és húzza meg a csavarokat.

6.3 A fűrészasztal szerelése

1. Vezesse át a fürészasztalt (14) a fürészszalag felett és tegye rá azt az asztal megvezetésére.

2. Rögzítse a fűrészasztalt és az alátéteket egyenként négy csavarral (22) a fűrészasztal megvezetésén - még ne húzza meg, először be kell igazítani a fűrészasztalt (lásd a 6.4. fejezetet).

6.4 A fűrészasztal beszabályozása

A fürészasztalt két síkban kell beszabályozni:

– oldalirányban, hogy a fürészszalag pontosan az asztalbetét közepén fusson;

- a fürészszalaghoz képest derékszögben.

Fürészasztal beszabályozása oldalirányban

Akkor is megvághatja magát, ha nem mozog a fűrészszalag. A rögzítőcsavarok oldásához és meghúzásához olyan szerszámot kell használni, amely a fűrészszalagtól elegendő távolságot enged.

1. Állítsa be úgy a fűrészasztalt (14), hogy a fűrészszalag az asztalbetét (15) közepén álljon.

2. Húzza meg a négy rögzítőcsavart (22).

Fürészasztal beszabályozása derékszögben

1. Állítsa a felső szalagvezetést (39) teljesen felülre. (A részleteket lásd a 9.1. fejezetben).

2. Ellenőrizze a fűrészszalag feszességét. (A részleteket lásd a 8.2. fejezetben).

3. Oldja ki mindkét szorítókart (21).

4. A szabályozókerék (23) elforgatásával állítsa vízszintesre a fűrészasztalt (14) - ütközésig továbbforgatni.

5. Húzza meg újra mindkét szorítókart (21).

6. Ellenőrizze egy derékszög segítségével, hogy a fűrészasztal a fűrészszalaghoz képest derékszögben áll-e.

Amennyiben a fűrészasztal a fűrészszalaghoz képest nem derékszögben áll, kérjük, igazítsa be a végütköző-csavart (24) a következőknek megfelelően:

1. Oldja ki mindkét szorítókart (21).

2. Egy imbuszkulcs segítségével forgassa el a végütköző-csavart (24) a fűrészasztalban lévő furaton (13) az óramutató járásával ellentétes irányban.

3. Egy derékszög segítségével állítsa derékszögbe a fűrészasztalt a fűrészszalaghoz képest és húzza meg újra mindkét szorítókart (21).

4. Egy imbuszkulcs segítségével forgassa el a végütköző-csavart (24) a fűrészasztalban lévő furatban (13) az óramutató járásával megegyező irányban, míg a végütköző-csavart (24) egyenesen a fűrészburkolathoz nem ér.

6.5 A hordfogantyúk felszerelése

Húzza meg erősen a hordfogantyúkat (9) a mellékelt csavarokkal.

6.6 Ütközövezető profil szerelése

- Rögzítse az ütközővezető profit (25) a négy szárnyascsavarral és alátéttel a fürészasztalhoz.

6.7 A párhuzamütköző felszerelése

A párhuzamütköző (26) a fűrészszalaghoz képest mind a bal, mind pedig a jobb oldalra felszerelhető. Ha át kívánja helyezni a párhuzamütközőt az egyik oldalról a másikra, úgy a profilsínt (28) át kell helyezni a másik oldalra.

A párhuzamütköző rögzítése

1. Akassza a párhuzamütközöt a hátsó asztalperemre.

2. Helyezze a párhuzamütköző't elöl az ütközővezető profilra (25).

3. Rögzítse a párhuzamütközöt a szorítókar (29) lenyomásaval.

A profilsín másik oldalra történő felhelyezése

1. Csavarozza le a recézett fejű anyákat (27).

2. Húzza le a profilsínt (28) a rögzítőcsavarokkal együtt.

3. Helyezze fel a profilsínt (28) a rögzítőcsavarokkal együtt a másik oldalról.

4. Csavarozza fel a recézett fejű anyákat (27) és húzza meg azokat.

6.8 Az asztalszélesítő / -hosszabbító felszerelése

Az asztalszélesítő / -hosszabbító (31) a fürészszalaghoz képest mind jobb oldalra, mind a fürészasztal (14) hátsó részére felszerelhető.

1. Csavarozza ki az ütközöcsavarokat (30) az asztalszélesítő / -hosszabbító vezetősínein.

2. Tolja be a vezetősíneket teljesen a felfogatásokba a fűrészasztal alatt.

3. Csavarozza be újra szorosan az ütközőcsavarokat (30) a vezetősínekbe.

4. Tolja az asztalszélesítőt / -hosszabbítót a kívánt állásba és rögzítse azt a recézett fejű csavarokkal.

6.9 Szállítás

Állítsa a felső szalagvezetést (39) teljesen alulra. (A részleteket lásd a 9.1. fejezetben).

Szerelje le a túlnyúló tartozékokat.

Ne emelje fel és ne szállítsa a fűrészt a biztonsági berendezéseinél fogva.

A fürészt egy másik személy segítségével kell szállítani.

Döntse meg a fűrészt a hordfogantyúknál (9) fogva és szállítsa azt a szállító görgőkön (19).

7. A gép részletes leírása

Megjegyzés:

Ebben a fejezetben készülékének legfontosabb kezelőelemeit mutatjuk be röviden.

A gép helyes kezelését a "Kezelés" c. fejezet ismerteti. Mielött elkezdené a munkát a géppel, olvassa el a "Kezelés" c. fejezetet.

Be-/kikapcsoló

- Bekapcsolás = nyomja meg a zöld kapcsolót (2).

- Kikapcsolás = nyomja meg a piros kapcsolót (3).

Újra beindulás elleni védelem: átmeneti feszültségkimaradás esetén bekapcsol a feszültséghiánykioldó. Ez megakadályozza, hogy a gép önmüködően beinduljon, amikor az áramszünet után ismét visszatér a feszültség. Ilyenkor a gépet a zöld gomb megnyomásával lehet ismét bekapcsolni.

A burkolat ajtajának forgózárja

Az forgózár (5) segítségével a burkolat ajtaja kinyitható és becsukható.

A felső/alsó burkolati ajtó kinyitása:

1. Forgassa el a forgózárat (5) több fordulattal az óramutató járásával ellentetes irányban. A burkolat ajtaja résnyire kinyílik. Az ajtó biztonsági kapcsolója aktiválódik és kikapcsolja a motor.

A szabadon lévő fűrészszalagok és fűrészszalag-tekercsek által előidézett veszély!

Amennyiben a motor az ajtó kinyitása után nem áll le vagy az ajtó azonnal kinyílik, az ajtóbiztosítás vagy a záró rendszer meghibásodott. Helyezze a fűrészt üzemén kivül és javíttaa meg az Ön országában működő szervizlerakattal.

1. Forgassa tovább a forgózárat (5) az óramutató járásával ellentétes irányban. Az ajtó teljesen kinyílik.

A felső/alsó burkolati ajtó bezárása:

- Nyomja be a burkolat ajtaját és forgassa a forgózárat (5) az óramutató járásával megegyező irányban, míg a burkolat ajtaja teljesen be nem záródik.

A fűrészszalag-megfeszítés szabályozókereke

A szabályozókerékkel (32) szükség esetén korrigálható a fürészszalag feszessége (A részleteket lásd a 8.2. fejezetben).

A gyorskioldó kar

A gyorskioldó karral (34) meglazítható a fűrészszalag, pl. a fűrészszalag cseréjekor.

A felső szalagvezető görgő dölésszögének szabályozókereke (a szalagfutás beállítása)

A szabályozókerékel (43) szükség esetén módosítható a felső szalagvezető görgő dölésszöge. A dölésszög módosításával elérhető, hogy a fűrészszalag a szalagvezető görgők műanyag bevonatán középen fusson: (Á részleteket lásd a 10.2. fejezetben).

Fordulatszám-beállítás

A hajtószíj áthelyezésével a szalagfűrész két sebességi fokozatban (l. a "Műszaki adatok" részt)

müködtethető. (A részleteket lásd a 9.2. fejezetben).

A hajtószíjfeszítés szabályozókereke

A szabályozókerékkel (40) szükség esetén korrigálható a hajtószíj feszítése: (Á részleteket lásd a 9.2. fejezetben).

A fűrészasztal dőlésszögének módosítása

A szorítókar (21) oldása után a fürészasztal (14) a szabályozókerék (23) elforgatásával a fürészszalaghoz képest fokozatmentesen egészen 45°-ig megdönthető.

Párhuzamütköző

A párhuzamütközöt (26) a frontoldalon kell megszoritani és külön rögzíteni a fűrészasztal hátoldalán lévő leszorítóval. A párhuzamütköző szerelhető a fűrészszalaghoz képest mind a bal, mind pedig a jobb oldalon. (A részleteket lásd a 6.7. fejezetben).

Harántütköző

A harántütközöt (35) elölröl kell bedugni a fürészasztal hornyába.

Szögvágáshoz a harántütköző mindkét oldalra 60°-ban elállítható.

A 45°-os és 90°-os szögvágáshoz megfelelő ütközök állnak rendelkezésre.

A szög beállítása: a rögzítőfogantyút (36) az óramutató járásával ellentétes irányban elforgatva kell oldani.

Sérülésveszély!

A rögzítő fogantyút (36) a harántütközös fűrészelésnél meg kell húzni.

Az elötétprofil a recézett anya oldásával eltolható vagy levehető.

A keresztütközöt (35) használaton kívül tárolja a tartójában (18).

8. Üzembe helyezés

Veszély!

Csak azután vegye használatba a fűrészt, miután befejezte az alábbi előkészítő műveleteket:

• a fűrészt rögzítették;
• a fűrészasztalt felszerelték és beszabályozták;
• az hajtómüszíj feszességét ellenőrizték;
• a biztonsági berendezések helyes működését ellenőrizték.

Csak azután csatlakoztassa a fűrészgépet a villamos hálózathoz, miután elvégezte az összes itt felsorolt előkészítő műveletet! Ellenkező esetben fennáll annak a veszélye, hogy a fűrész véletlenül forgásba jön, aminek súlyos baleset lehet a következmenye.

8.1 Forgácselszívás csatlakoztatása

Veszély!

Bizonyos fűrészporfajták (pl. tölgy, bükk és kóris pora) a belégzéskor rákot okozhat: zárt helyiségben mindig használjon forgácselszívó berendezést (a levegő mozgási sebessége a fűrész elszívó csonkjánál >= 20 m/s).

Figyelem!

Forgácselszívó berendezés nélkül csak

• a szabadban,
  – rövid idejű használat esetén (összesen max. 30 percig);
  – porvédő álarccal szabad dolgozni.
• A forgácselszívó berendezés mellőzése esetén rendszeresen el kell távolítani a felgyülemlett fűrészforgácsot.

A forgácselszívó berendezést vagy az ipari porszívót megfelelő adapter segítségével kell csatlakoztatni a forgácselszívó csatlakozócsonkján (16).

8.2 A fűrészszalag megfeszítése

Veszély!

A túlságosan megfeszített fűrészszalag könnyen eltörhet. Túl alacsony feszesség esetén viszont megcsúszhat a hajtókerék, aminek következtében leáll a fűrészszalag.

1. A gyorskioldó kar (34) a „feszes fürészszalag” állásban kell legyen.
2. Állítsa a felső szalagvezetést (39) teljesen felülre. (A részleteket lásd a 9.1. fejezetben).
3. A fürészszalag-megfeszítés ellenőrzése: ellenőrizze a fürészszalag feszesség (33) kijelzés beállítását. A skála a helyes beállítást mutatja a fürészszalag szélessége függvényében.
4. Szükség esetén helyesbítse a feszességet:

– A szabályozókerék (32) óramutató járásával megegyező irányban való elforgatása növeli a feszességet.

– A szabályozókerék (32) óramutató járásával ellentétes irányban való elforgatása csökkenti a feszességet.

8.3 Csatlakoztatás a villamos hálózathoz

Veszély! Villamos feszültség!

• Csak száraz környezetben üzemeltesse a fűrészt.
• Csak olyan áramforrásra szabad csatlakoznia, amely megfelel az alábbi követelményeknek (lásd a "Műszaki adatok" részt is):
• A hálózati feszültség és a frekvencia feleljen meg a gép típustábláján feltüntetett adatoknak.
• A berendezést 30 mA hibaáramra méretezett érintésvédelmi kapcsolóval kell biztosítani.
• A csatlakozó aljzatokat szakszerüen kell szerelni, földelni és bevizsgálni.
• Csatlakozó aljzatok három fázisú áram esetén semleges vezetékkel.

Megjegyzés:

Forduljon az energiaszolgáltató vállalathoz, vagy villanyszerelőjéhez, ha nem tudja, teljesíti-e saját csatlakozása ezeket a feltételeket.

• A hálózati tápvezetéket úgy kell lefektetni, hogy az ne zavarja a munkát és ne sérülhessen meg.
• Védje a hálózati tápvezetéket a magas hőmérséklet és az agresszív folyadékok behatása ellen és ne fektesse le éles perem közelében.
• Hosszabbító vezetékként csak gumiszigetelésű, megfelelő keresztmetszetű (3 x 1,5 mm ^2 , háromfázisú motoros kivitelnél: 5 x 1,5 mm ^2 ) kábelt használjon.
• Soha ne akarja a hálózati csatlakozót a hálózati tápvezetéknél fogva kihúzni a csatlakozó aljzatból.

Forgásirányváltás (csak háromfázisú os kivitelnél):

A fáziskiosztástól függően előfordulhat, hogy a fűrészszalag rossz irányba forog. Ennek következtében a munkadarab a fűrészelés megkisérlésekor elrepülhet. Ezért minden új telepítésnél ellenőrizni kell a forgásirányt.
Rossz forgásirány esetén a bekötést villamos szakembernek kell módosítania!

1. Miután felszerelték a fürészre az összes biztonsági berendezést, csatlakoztassa a fürészt a villamos hálózatra.
2. A fűrészt rövid időre kapcsolja be, majd azonnal kapcsolja ki újra.

3. Ügyeljen a fűrészszalag forgásirányára: a fűrészszalagnak a vágási tartományban felülről lefelé kell mozognia.

4. Ha a fürészszalag fordított irányban mozog, húzza ki a hálózati tápvezetéket a fürész csatlakozójáról.

5. A villamos csatlakozás módosítását villamos szakemberrel végeztesse el!

9. Kezelés

Veszély!

A balesetveszély lehető legmesszemenőbb kiküszöbölése érdekében munka közben mindig tartsa be az alábbi biztonsági előírásokat:

- Viseljen személyi védőfelszerelést:

• porvédő álarcot,
• zajtompító fülvédöt,
• védőszemüveget.

- Egyszerre mindig csak egy munkadarabot fürészeljen.

• Fűrészelés közben mindig nyomja rá a munkadarabot az asztalra.
• Ügyeljen arra, hogy ne szoruljon meg a munkadarab.
• Ne próbálja - oldalról nyomva - lefékezni a fűrészszalagot.

• Az adott feladattól függően használja a megfelelő tartozékot:

• tolófa - amennyiben az ütköző profileleme és a fűrészszalag között a távolság <=120 mm;

• munkadarab-alátámasztás - ha hosszú munkadarabot kell darabolnia, amely szétvágva különben leesne az asztalról;
• forgácselszívó szerkezet;
  – ha körkörös keresztmetszetű anyagot kell fűrészelnie, használjon megfelelő leszorító szerkezetet, hogy a fűrész véletlenül se tudja elforgatni a munkadarabot;

– ha lapos munkadarabot felállítva fűrészel, használjon megfelelő acél derékszöget, amely megakadályozza, hogy eldőljön a munkadarab.

• A munka megkezdése előtt ellenőrizze az alábbi alkatrészek műszaki állapotát:
• fúrészszalag
  – fűrészszalag felső és alsó takarólemeze.
• A megrongálódott alkatrészeket azonnal ki kell cserélni.
• Fűrészeléskor ügyeljen a helyes testhelyzetre (a fűrészfogaknak a kezelő felé kell mutatniuk).
• Soha ne fűrészeljen egyszerre több munkadarabot, de még több egyedi darabból álló nyalábot sem. Ez balesetveszélyes, mert a fűrészszalag könnyen bekaphatja a nyaláb valamelyik tagját.

Behúzásveszély!

• Csak testhez simuló munkaruhát viseljen, előzetesen vegyen le minden olyan ékszert vagy kesztyüt, amit esetleg bekaphatnak a gép forgásban lévő részei.
• Ha hosszú hajat visel, feltétlenül tegyen rá hajhálót.
• Soha ne fűrészeljen olyan anyagot, amelyben kötelek, zsinórok, szalagok, kábelek vagy huzalok futnak, ill. amelyik ilyen anyagot tartalmaz.

9.1 A fűrészszalag felső megvezetésének magassági beállítása

A fürészszalag megvezetésének (39) magasságát be kell szabályozni:

– fűrészelés előtt mindig, a munkadarab magasságának megfelelően (fűrészeléskor a fűrészszalag megvezetésének (39) kb. 3 mmrel a szalag felett kell lennie);
– ha módosít valamit a fűrészszalagon vagy a fűrészasztalon (pl. kicseréli a fűrészszalagot, megfeszíti a fűrészszalagot, beszabályozza a fűrészasztalt).

Veszély!

A szalag felső megvezetésének és a fürészasztal dölésszögének beállítása előtt:

- Kapcsolja ki a gépet.

– Várja meg, amíg a fűrészszalag leáll.

1. Oldja a rögzítő anyát (38).
2. Forgassa el úgy a szabályozókereket (37), hogy a szalag felső megvezetése (39) kb. 3 mm-rel szalag felett legyen
3. Húzza meg újra a rögzítőcsavart (38).

9.2 A fűrészszalag-sebesség beállítása

1. Húzza ki a hálózati csatlakozót.
2. Nyissa ki az alsó burkolati ajtót.
3. Lazítsa meg a hajtószíjat a szabályozókerék (40) óramutató járásával megegyező irányba valo elforgatásával.
4. Tegye rá az ékszijat a hajtókeréknél lévő megfelelő ékszijtárcsára (alsó szalagfűrészt megvezető görgő) és a megfelelő motorszijtárcsára – Vegye figyelembe az alsó burkolatajtó belső oldalán elhelyezett címkét.

Figyelem!

A hajtószijnak vagy a két első, vagy a két hátsó szíjtárcsán kell futnia. A hajtószijat soha ne helyezze fel ferdén, mert az különben megserül!

– Hajtószíj az első szijtárcsákon = kis sebesség, nagy forgatónyomaték (keményfa, műanyag és nemvas fémek esetén (megfelelő fűrészszalaggal).
– Hajtószíj a hátsó szíjtárcsákon = nagy sebesség, kis forgatónyomaték (minden fafajta esetén).
5. Feszítse meg újra a hajtószíjat a szabályozókerék (40) óramutató járásával ellentétes irányba való elforgatásával (a hajtószíjnak középen a görgők között kb. 10 mm-t kell engednie).
6. Zárja be az alsó burkolati ajtót.

9.3 Fúrészelés

1. Állítsa be a fűrészszalag sebességét. (A részleteket lásd a 9.2. fejezetben).
2. Adott esetben állítsa be a fűrészasztal dölésszögét.

A munkadarab visszacsapásából azó veszély (a fűrészszalag elkapja a nadarabot, majd az a kezelőhöz dik)! Vigyázzon, hogy ne szoruljon meg kadarab.
3. Szükség esetén használjon párhuzamütközöt (26) vagy harántütközöt (35).

A munkadarab elferdülése okozta

veszély!

A párhuzamütközövel és megdöntött asztallal való fűrészelésnél a párhuzamütközőt a fűrészasztal lefelé dőlő oldalán kell rögzíteni.

1. Rögzítse a fűrészszalag felső megvezetését a munkadarab felett, 3 mm távolságban. (A részleteket lásd a 9.1. fejezetben).

Megjegyzés:

A munkadarab fűrészelése előtt mindig végezzen próbavágást és esetlegesen korrigálja a beállításokat.

1. Tegye rá a munkadarabot a fürészasztalra.
2. Kapcsolja be a fürészt.
3. Egy müvelettel vágja át a munkadarabot.
4. Kapcsolja ki a fürészt, ha nincs rá szüksége.

10. Karbantartás és ápolás

Veszély!

A karbantartási és tisztítási munkák megkezdése előtt:

1. Kapcsolja ki a gépet.

2. Várja meg, amíg teljesen leáll a fűrész.

3. Húzza ki a hálózati csatlakozót.

– A karbantartási és tisztítási munkák befejeztével ismét be kell kapcsolni valamennyi biztonsági berendezést és ellenőrizni kell azok helyes működését.
- A megsérült alkatrész helyett csak eredeti alkatrészt épitsen be - ez különösen fontos akkor, ha valamilyen biztonsági berendezésröl van szó, mert a gyártó által nem ellenőrzött és nem engedélyezett alkatrészek alkalmazásának beláthatatlan következményei lehetnek.
– A jelen fejezetben nem említett karbantartási vagy javítási munkákat csak szakember végezheti el.

10.1 A fűrészszalag cseréje

Veszély!

Akkor is megvághatja magát, ha nem mozog a fűrészszalag. Ha fűrészszalagot cserél, mindig viseljen védőkesztyűt.

Csak megfelelő fűrészszalagot használjon (lásd "Műszaki adatok").

1. A párhuzamütköző (26) levétele
2. Lazítsa meg a négy szárnyascsavart az ütközövezető-profilon (25), és vegye le a ütközövezető profilt.
3. Nyissa ki mindkét ajtót a burkolaton.
4. Hajtsa előre az alsó fűrészszalag- takarólemezt (8).
5. Állítsa a felső szalagvezetést (39) teljesen alulra.
6. Oldja ki a gyorskioldó kart (34) annyira, hogy a fürészszalag meglazuljon.
7. Húzza ki felfelé a porvédő lécet (41) és tegye azt félre.
8. Vegye le a fűrészszalagot és vezesse át a

– fűrészasztal (14)hornyán,

– fűrészszalag felső megvezetésénél (39) a fűrészszalag-takarólemezen,

– a fűrészszalag oldalsó vezetőhornyán és a
- fürészszalag-

megvezetéseken.

1. Szerelje be az új fűrészszalagot. Ügyeljen a megfelelő helyzetre: a fogak a fűrész eleje (az ajtó) felé mutassanak.
   10.A fürészszalagot centrikusan kell szerelni a gumifelületen.
2. Szorítsa meg újra a gyorskioldó kart (34) úgy, hogy a fűrészszalag ne tudjon lecsúszni.
   12.Tolja be újra a porvédő lécet (41).
3. Hajtsa hátra (zárja be) az alsó fűrészszalag- takarólemezt (8).

Veszély!

Csak akkor zárja a burkolati ajtókat, ha az alsó fűrészszalag-takarólemezt hátrahajtották.

14.Zárja be mindkét ajtót a burkolaton.
15.Ezt követően:

– feszítse meg a fűrészszalagot (lásd a 8.2. fejezetet);
- igazítsa be a fűrészszalagot (lásd a 10.2. fejezetet);
– állítsa be a szalagvezetést (lásd a 10.3. és a 10.4. fejezetet);
– legalább egy percig futtatva, próbálja ki a fűrészt;
- Kapcsolja ki a fürészt, húzza ki a hálózati csatlakozót, majd még egyszer ellenőrizze a beállításokat.

10.2 A fűrészszalag beállítása (a fűrészszalagfutás beállítása);

Amennyiben a fűrészszalag nem középen futna a gumifelületen, módosítsa a felső szalagvezető görgő dőlésszögét:

1. Oldja a rögzítő anyát (42).
2. Forgassa el a szabályozókereket (43):

– Amennyiben a fűrészszalagnak a fűrész hátsó része felé kell futnia: forgassa el a szabályozókereket (43) az óramutató járásával megegyező irányba.

- Amennyiben a fűrészszalagnak a fűrész első része felé kell futnia: forgassa el a szabályozókereket (43) az óramutató járásával ellentétes irányba.

1. Húzza meg újra a rögzítőcsavart (42).

10.3 A fűrészszalag felső megvezetésének beállítása

A fürészszalag felső megvezetése az alábbi alkatrészekböl áll:

– egy támasztó görgő (hátulról megtámasztja a fűrészszalagot),
- két vezetőgörgő (a fűrészszalag oldalirányú vezetéséhez).

Ezen elemek beállítását a fűrészszalag minden cseréje és beállítása után el kell végezni.

Megjegyzés:

Rendszeresen ellenőrizze a görgők kopását, és szükség esetén az összest egyszerre cserélje ki.

A támasztó görgő beállítása

1. Lazítsa meg a támasztó görgő csavarját (45).
2. Állítsa be a támasztó görgőt (44) (a támasztó görgő-fűrészszalag tavolság = 0,5 mm – ha a fűrészszalagot kézzel mozgatja, annak nem szabad a támasztó görgőhöz érnie)
3. Húzza meg újra a támasztó görgő csavarját (45).

A vezetőgörgők beszabályozása

1. Lazítsa meg a vezetögörgő csavarját (47).
2. Tolja el úgy a vezetőgörgöt (46), hogy az kicsit ráfeküdjön a fűrészszalagra.
3. Húzza meg újra a vezetőgörgő csavarját (47).
4. Ennek megfelelően állítsa be a vezetőgörgőt a fűrészszalag másik oldalán is.

10.4 A fürészszalag alsó megvezetésének beállítása

A fürészszalag alsó megvezetése az alábbi alkatrészekböl áll:

– egy támasztó görgő (hátulról megtámasztja a fűrészszalagot),
- két vezetőgörgő (a fűrészszalag oldalirányú vezetéséhez).

Ezen eszközök beállítását minden fűrészszalagcsere és -beszabályozás után el kell végezni.

Megjegyzés:

Rendszeresen ellenőrizze a támasztó görgő és a vezetögörgők kopását, és szükség esetén mindkettöt egyszerre cserélje ki.

Előkészítés

1. Nyissa ki az alsó burkolati ajtót és az alsó fűrészszalag-takarólemez (8).

A támasztó görgő beállítása

1. Lazítsa meg a támasztó görgő csavarját (49).
2. Állítsa be a támasztó görgőt (48) (a támasztó görgő-fűrészszalag tavolság = 0,5 mm – ha a fűrészszalagot kézzel mozgatja, annak nem szabad a támasztó görgőhöz érnie)
3. Húzza meg újra a támasztó görgő csavarját (49).

A vezetőgörgők beszabályozása

1. Lazítsa meg a vezetőgörgő csavarját (51).
2. Tolja el úgy a vezetőgörgőt (50), hogy az kicsit ráfeküdjön a fűrészszalagra.
3. Húzza meg újra a vezetőgörgő csavarját (51).
4. Ennek megfelelően állítsa be a vezetőgörgőt a fürészszalag másik oldalán is.
5. Zárja be az alsó fűrészszalag-takarólemezt (8).
6. Zárja be az alsó burkolati ajtót.

10.5 A műanyag bevonatok cseréje

Ellenőrizze rendszeresen a fűrészszalag-görgők műanyag bevonatainak kopását. A műanyag bevonatokat csak párosával cserélje:

1. Szerelje le a fürészszalagot (lásd a 10.1. fejezetet).
2. Nyúljon egy kis csavarhúzóval a műanyag bevonatok alá, majd húzza le öket.
3. Húzza rá az új műanyag bevonatokat, majd tegye vissza a fűrészszalagot.

10.6 Fúrészlapcsere

A asztalbetétet (15) akkor kell kicserélni, ha megsérült a fűrészhorony.

1. Csavarozza ki a csavarokat az asztalbetéten.
2. Vegye le az asztalbetétet.
3. Helyezzen be új asztalbetétet.
4. Húzza meg a csavarokat az asztalbetéten.

10.7 A fűrész tisztítása

1. Nyissa ki az alsó burkolati ajtót.
2. Vegye ki és ürítse ki a forgácsfelfogó edényt (7).
3. Távolítsa el a forgácsot és a port kefével vagy porszívóval az alábbi helyeken:
4. alsó ház belső része;
   – fűrészszalag-vezetők;
5. kezelőelemek.
6. Tegye vissza a forgácsfelfogó edényt (7).

10.8 A fűrész tárolása

Veszély!

A gépet úgy kell tárolni,

• hogy idegen ne tudja azt bekapcsolni és
• senki ne sérüljön meg az üzemen kívül lévő géptöl.

Figyelem!

A szabad ég alatt vagy nedves levegőn csak megfelelő védelemmel ellátva szabad tárolni a gépet.

11. Tartozékok

Kizárólag eredeti Metabo tartozékokat használjon. Csak olyan tartozékokat használjon, amelyek megfelelnek az ebben a használati utasításban megadott követelményeknek és adatoknak.

A Szalagfürészlap fához, műanyaghoz - ívek vágásához 0909029252

B Szalagfürészlap fához, műanyaghoz - univerzálsis vágásokhoz 0909029244

C Szalagfürészlap fához, műanyaghoz - egyenes vágásokhoz 0909029260

D Szalagfürészlap nemvas fémekhez, habanyagokhoz 0909029279

E Körvágó berendezés (max. vágási magasság 105 mm) 631327000

F Szalagcsiszoló berendezés 631333000

G Szövet csiszolószalag K80 (a 631333000 sz. szalagcsiszoló berendezéssel való használathoz) 0909030528

H Szövet csiszolószalag K80 (a 631333000 sz. szalagcsiszoló berendezéssel való használathoz) 0909030536

I Metabo ipari porszívó és elszívó berendezesek

(lásd a katalógust)

J Görgös állvány RS 420

0910053353

A teljes tartozékprogram megtalálható a www.metabo.com honlapon vagy a katalógusban.

12. Javítás

Veszély!

Az elektromos kéziszerszámokat csak szakképzett személyzet és csak eredeti pótalkatrészek felhasználásával javíthatja. Ez biztosítja, hogy az elektromos kéziszerszám biztonságos maradjon.

Amennyiben a jelen készülék hálózati vezetéke megsérül, azt egy eredeti Metabo hálózati vezetékre kell cserélni.

A javításra szoruló Metabo elektromos kéziszerszámokkal, kérjük, forduljon Metabo szakkereskedőjéhez. A címeket a www.metabo.com honlapon találja.

A pótalkatrészek listája letölthető a www.metabo.com honlapról.

13. Környezetvédelem

Kövesse a régi gépek, csomagolások és tartozékok környezetbarát ártalmatlanítására és újrahasznosítására vonatkozó helyi előírásokat.

A csomagolóanyagokat a jelölésük alapján a helyi irányelveknek megfelelően kell a hulladékeltávolításba vinni. További információkat a www.metabo.com honlapon találhat a Szerviz menüpontban.

Csak az EU tagországok esetében: elektromos kéziszerszámot soha ne dobjon háztartási hulladék közé! Az elektromos és elektronikus berendezések hulladékairól szóló 2012/19/EU irányelv és annak nemzeti jogi átvétele értelmében a használt elektromos kéziszerszámokat szelektíven kell gyűjteni, és lehetővé kell tenni azok környezetkímélő újrahasznosítását.

14. Problémák és üzemzavarok

A következőkben azokat a problémákat és zavarokat írjuk le, amelyeket maga is megoldhat. Amennyiben az itt leírt megoldások nem lennének segítségére, lásd a 12. „Javítás” c.fejezetet.

Veszély!

Problémákkal és zavarokkal összefüggésben különösen sok baleset történik. Ezért vegye figyelembe:

- Minden zavarelhárítás előtt húzza ki a hálózati csatlakozót.

- Az üzemzavar megszüntetését követően ismét be kell kapcsolni valamennyi biztonsági berendezést és ellenőrizni kell azok helyes működését.

A motor nem működik

Átmeneti feszültségkimaradás miatt bekapcsolt a feszültséghiány-kioldó.

– Állítsa vissza a relét.

Nem kap feszültséget a motor.

– Ellenőrizze az összes kábelt, csatlakozót, csatlakozóaljzatot és biztosítót.

A motor túlmelegszik, pl. a tompa fűrészszalag, vagy a házban lévő forgácstorlódás miatt:

– Szüntesse meg a túlmelegedés okát, néhány percig hagyja lehülni, majd kapcsolja be újra.

A motor és a fűrészszalag fordított irányba forognak

A fázisok bekötési sorrendje felcserélődött (csak a 400 V-os feszültségre kötött fürésznél lehetséges):

– Vizsgáltassa meg a bekötést villamos szakemberrel.

A fűrészszalag kifut a metszésvonalból vagy leszalad

A fürészszalag nem centrikusan fut a hajtókerekeken:

– Módosítsa a felső szalagvezető görgő dölésszögét (lásd "Karbantartás és ápolás" részt).

A fűrészszalag törik

Nem megfelelő a fűrészszalag megfeszítése:

- Korrigálja a fürészszalag megfeszítését (lásd "Üzembe helyezés" részt).

Túl nagy a terhelés:

– Csökkentse a fűrészszalagra ható oldalirányú nyomást.

Nem megfelelő a fűrészszalag:

– Cserélje ki a fűrészszalagot (lásd "Karbantartás és ápolás" részt). vékony munkadarab = vékony fűrészszalag vastag munkadarab = vastag fűrészszalag

Fürészszalag eldeformálódott

Túl nagy a terhelés:

– Kerülje a fürészszalag oldalirányú megterhelését.

Fúrész berezeg

Nincs megfelelően rögzítve a fürészgép:

– Rögzítse a fűrészt erre alkalmas alapzaton (lásd "Üzembe helyezés" részt).

Fürészasztal meglazult:

– Állítsa be, majd rögzítse a fűrészasztalt.

Motor rögzítése meglazult:

– Ellenőrizze és szükség esetén húzza meg a rögzítőcsavarokat.

Forgácselszívó csatlakozócsonkja eldugult

Nem csatlakoztatták a forgácselszívó rendszert vagy nem elegendő a szívóteljesítmény:

– Csatlakoztassa a forgácselszívó rendszert vagy növelje a szívóteljesítményt (a légáram sebessége a forgácselszívó csatlakozócsonkjában >= 20 m/s legyen).

A fűrészszalag áll, miközben a motor tovább forog

A szíjfeszesség túl kicsi

– Növelje a szíj feszességét a szabályozókeréken (40).

15. Műszaki adatok

Az adatok értelmezését lásd a xy. oldalon.

A müszaki változtatás joga a továbbfejlesztés érdekében fenntartva.

U =hálózati feszültség

I = névleges áram

F =min. rögzítés

P_1 =névleges felvett teljesítmény

P_2 =leadott teljesítmény

n_0 =üresjárati fordulatszám

v_0 =vágási sebesség

S_L =a fürészszalag hossza

S_B^- =a fürészszalag szélessége

S_D =a fürészszalag max. vastagsága

MAGYARhu

H = max. vágási magasság

W =fürészasztal állítási tartománya

A1 =a gép méretei (HxSzxM)

A_2 =a fürészasztal méretei (HxSzxM)

A_h =munkavégzés magassága gépállyánnyal

m =súly

D_1 =az elszívócsonk csatlakozó átmérője

\~ váltóáram

□ Il védelmi osztályú gép

A fenti műszaki adatokra tűrés vonatkozik (a mindenkor érvényben levő szabványoknak megfelelően).

Emissziós értékek

Ezek az értékek lehetővé teszik az elektromos szerszám kibocsátási értékeinek meghatározását, illetve különböző elektromos szerszámok összehasonlítását. Az alkalmazási feltételektól, az elektromos szerszám állapotától vagy a használt betétszerszámoktól függően a tényleges környezeti terhelés nagyobb vagy kisebb is lehet. A becsléshez vegye figyelembe a munkaszüneteket és az alacsonyabb környezeti terheléssel járó fázisokat is. A megfelelően alkalmazott becsült értékek alapján írjon elő védőintézkedéseket a felhasználó számára, illetve hozzon szervezési intézkedéseket.

Rezgési összérték (három irányú vektorösszeg) az

EN 61029 szabványnak megfelelően:

a_h =rezgéskibocsátási érték

K_h =bizonytalanság (rezgés)

Jellemző A-osztályú zajszint:

L_nA =hangnyomásszint

L_WA^pA =hangteljesítményszint

K_pA: K_WA = bizonytalanság

! Viseljen hallásvédő eszközt!
