INSTRUKCJA OBSŁUGI BAS 318 Precision WNB METABO

pl Oryginalna instrukcja obsługi 76

Oryginalna instrukcja obsługi

Spis treści

1. Deklaracja zgodności
2. Uważnie przeczytać!
3. Użytkowanie zgodne z przeznaczeniem
4. Ogólne informacje dotyczące bezpieczeństwa
5. Elementy urządzenia
6. Rozpakowanie, ustawienie, montaż i transport
7. Szczegółowy opis urządzenia
8. Uruchomienie
9. Obstuga
10. Konserwacja i czyszczenie
11. Osprzęt
12. Naprawy
13. Ochrona środowiska
14. Problemy i usterki
15. Dane techniczne

1. Deklaracja zgodności

Oświadczamy z pełną odpowiedzialnością, że piły taśmowe oznaczone typem i numerem seryjnym *1) spełniają wszystkie obowiązujące przepisy dyrektyw *2) i norm *3). Raport z badań *4), jednostka certyfikująca *5), dokumentacja techniczna *6) - patrz strona 4.

2. Uważnie przeczytać!

Niniejsza instrukcja obsługi została napisana w taki sposób, aby umożliwiać szybka i pewną pracę z urządzeniem. Poniżej krótka wskazówka, jak należy czytać niniejszą instrukcję obsługi:

– Przed uruchomieniem urządzenia przeczytać całą instrukcję obsługi. Przestrzegać przede wszystkim wskazówek dotyczących bezpieczeństwa.
– Niniejsza instrukcja obsługi jest adresowana do osób dysponujących podstawową wiedzą techniczną związaną z obsługą opisywanych urządzeń. Osoby, które nie posiadają takiego doświadczenia powinny najpierw skorzystać z pomocy doświadczonych użytkowników.
– Zachować wszelkie materiały dostarczone wraz z urządzeniem, aby w razie potrzeby można było z nich skorzystać. Na wypadek ewentualnych napraw gwarancyjnych zachować dowód zakupu.
– W razie wypożyczenia lub odsprzedaży urządzenia dołączyć wszystkie dostarczone wraz z nim materiały.
– Producent nie ponosi odpowiedzialności za szkody powstałe wskutek nieprzestrzegania zapisów niniejszej instrukcji obsługi.
Informacje zawarte w niniejszej instrukcji obsługi są oznaczone w następujący sposób:

Niebezpieczeństwo!

Ostrzeżenie przed szkodami osobowymi i środowiskowymi.

Niebezpieczeństwo porażenia prądem!

Ostrzeżenie przed szkodami na zdrowiu i życiu w wyniku kontaktu z elektrycznością.

Niebezpieczeństwo wciągnięcia!

Ostrzeżenie przed uszkodzeniem ciała w wyniku wciągnięcia części ciała lub ubrania.

Uwaga!

Ostrzeżenie przed szkodami rzeczowymi.

Wskazówka:

Informacje uzupełniające.

3. Użytkowanie zgodne z przeznaczeniem

Piła taśmowa jest przeznaczona do cięcia drewna, tworzyw sztucznych, metali nieżelaznych

(nie nadaje się do stopów twardych i metali utwardzanych).

Okrągłe materiały można przecinać wyłącznie przy pomocy odpowiednich uchwytów skośnie do osi wzdłużnej, ponieważ mogą one zostać obrócone przez poruszającą się tarczę tnącą. Podczas przecinania płaskich materiałów po stronie wysokiego obrzeża używać odpowiedniego kątownika dociskowego w celu bezpiecznego prowadzenia materiału.

Każde inne zastosowanie jest niezgodne z przeznaczeniem. Producent nie ponosi odpowiedzialności za szkody spowodowane użytkowaniem urządzenia w sposób niezgodny z przeznaczeniem.

Wprowadzanie zmian w urządzeniu oraz używanie części niesprawdzonych i niedopuszczonych przez producenta może spowodować nieprzewidziane szkody w trakcie użytkowania.

4. Ogólne informacje dotyczące bezpieczeństwa

Uwaga!

W celu zapewnienia ochrony przed porażeniem prądem elektrycznym, obrażeniami i pożarem podczas używania elektronarzędzi przestrzegać poniższych podstawowych zasad bezpieczeństwa.

• Przed zastosowaniem urządzenia należy zapoznać się z informacjami dotyczącymi bezpieczeństwa, aby wykluczyć zagrożenie dla osób lub szkody rzeczowe.
• Przestrzegać specjalnych informacji dotyczących bezpieczeństwa zamieszczonych w poszczególnych rozdziałach.
• Przestrzegać obowiązujących wytycznych prawnych oraz przepisów BHP dotyczących używania pił tasmowych.

Ogólne niebezpieczeństwa!

• W miejscu pracy należy zawsze utrzymywać porządek – nieporządek w miejscu pracy może prowadzić do wypadków.
• Pracować uważnie. Uważać, co się robi. Zachować rozsądek podczas pracy. Nie używać urządzenia bez koniecznej koncentracji.
• Podczas pracy uwzględniać czynniki zewnętrzne. Zadbać o dobre oświetlenie.
• Unikać nienaturalnych pozycji. Zadbać o stabilną pozycję i stale utrzymywać równowagę.
• Podczas obróbki długich przedmiotów używać odpowiednich podpór.
• Urządzenia nie wolno używać w pobliżu łatwopalnych płynów i gazów.

- Uruchamiać urządzenie i korzystać z niego mogą wyłącznie osoby obeznane z piłami taśmowymi i świadome zagrożeń związanych z ich używaniem.

- Osoby poniżej 18 lat mogą korzystać z tego urządzenia wyłącznie w ramach nauki zawodu i pod nadzorem nauczyciela.

- Osobom postronnym, w szczególności dzieciom, nie wolno zbliżać się do strefy niebezpiecznej. Podczas pracy osobom postronnym nie wolno dotykać urządzenia ani kabla zasilającego.

- Nie przeciązać urządzenia – korzystać z urządzenia wyłącznie przy użyciu mocy podanej w Danych technicznych.

- Używać wyłącznie elektronarzędzi adekwatnych do wykonywanej pracy. Dobór właściwego elektronarzędzia zapewnia wydajniejszą i bezpieczniejszą pracę.

Niebezpieczeństwo spowodowane

prądem!

• Nie wystawiać urządzenia na deszcz. Nie używać urządzenia w mokrym ani wilgotnym otoczeniu.
  Podczas korzystania z urządzenia unikać

kontaktu z uziemionymi częściami (np. grzejnikami, rurami, piekarnikami, lodówkami).

• Nie używać kabla zasilającego niezgodnie z jego przeznaczeniem.
• Przed przystąpieniem do regulacji, zmiany narzędzi, konserwacji i napraw oraz na czas przerw w pracy narzędzia wyciągnąć wtyczkę z gniazda sieciowego.

Niebezpieczeństwo zranienia iami ruchomymi!

• Nie uruchamiać urządzenia bez zamontowanych elementów zabezpieczających.
• Zawsze zachować odpowiedni odstęp od taśmy tnącej. W razie potrzeby używać odpowiednich przyrządów ułatwiających podawanie obrabianych elementów. Podczas pracy urządzenia zachować odpowiednią odległość od ruszających się części.

- Przed usunięciem z obszaru roboczego niewielkich kawałków obrabianego elementu, odpadów drewnianych itp. odczekać, aż piła taśmowa zatrzyma się.

- Piłować wyłącznie elementy o wymiarach umożliwiających bezpieczne przytrzymanie podczas obróbki.

- Nie hamować zatrzymującej się taśmy tnącej poprzez nacisk z boku.

- Przed rozpoczęciem konserwacji upewnić się, że urządzenie jest odłączone od zasilania sieciowego.

- Upewnić się, że przy włączaniu urządzenia (na przykład po wykonaniu prac konserwacyjnych) nie ma w nim żadnych narzędzi montażowych ani luźnych elementów.

- Na czas przerwy w pracy narzędzia wyciągać wtyczkę z gniazda sieciowego.

- Nigdy nie używać urządzenia z uszkodzonym kablem sieciowym. Ryzyko porażenia prądem elektrycznym. Wymianę uszkodzonego kabla sieciowego bezzwłocznie zlecić elektrykowi.

- Regularnie sprawdzać przedłużacze i w razie uszkodzenia wymieniać je na nowe.

- Podczas prac wykonywanych na wolnym powietrzu używać wyłącznie odpowiednio oznaczonych przedłużaczy dopuszczonych do stosowania na zewnątrz.

Zagrożenie przecięciem również o home części tnące!

• Podczas zmiany narzędzia tnącego nosić rękawice ochronne.
• Piły taśmowe przechowywać w sposób uniemożliwiający obrażenia ciała osób, które się z nimi zetkną.

Niebezpieczeństwo spowodowane tem materiałów przecinanych

(przedmiot przycinany zostaje uchwycony przez taśmę tnącą i wyrzucony w kierunku obsługującego)!

- Nie ustawiać obrabianych elementów pod skosem.

- Wąskie lub cienkościenne elementy przecinać wyłącznie piłami taśmowymi o drobnych zębach. Zawsze stosować ostre taśmy tnące.

- W razie wątpliwości sprawdzić, czy w obrabianym elemencie nie ma ciał obcych (na przykład gwoździ lub śrub).

- Piłować wyłącznie elementy o wymiarach umożliwiających bezpieczne przytrzymanie podczas obróbki.

- Nie wolno ciąć kilku przedmiotów jednocześnie – ani wiązek, które składają się z wielu pojedynczych sztuk. W takiej sytuacji występuje niebezpieczeństwo wypadku na skutek niekontrolowanego pochwycenia poszczególnych elementów w pęku.

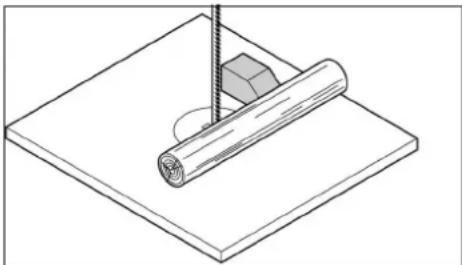

- Do przycinania okrągłych materiałów stosować odpowiednie urządzenia, tak by materiał przycinany nie przekręcił się.

Niebezpieczeństwo wciągnięcia!

- Uważać, aby podczas pracy części ciała i odzieży nie zostały pochwycone i wciągnięte przez wirujące elementy konstrukcyjne maszyny (nie nosić krawatów, nie nosić rękawiczek, nie nosić odzieży z szerokimi rękawami; na długie włosy zakładać siatkę ochronną).

- Nigdy nie przecinać elementów, na których są linki, sznurki, taśmy, kable lub druty, ani takich, wewnątrz których znajdują się powyższe materiały.

Zagrożenie spowodowane

niewystarczającym wyposażeniem w środki ochrony indywidualnej!

• Nosić ochronniki słuchu.
• Nosić okulary ochronne.
• Nosić maskę przeciwpyłową.
• Nosić odpowiednie ubranie robocze.
• Nosić obuwie antypoślizgowe.
• Podczas obsługi pił taśmowych i cięcia chropowatych elementów używać rękawic.

Niebezpieczeństwo spowodowane drzewnym!

• Wdychanie niektórych rodzajów pyłu drzewnego (np. z drewna dębowego, bukowego i jesionowego) może mieć działanie rakotwórcze. Pracować wyłącznie z zastosowaniem instalacji odsysania pyłu. Instalacja odsysająca musi spełniać wartości określone w Danych technicznych.

• Zadbać o to, aby podczas pracy do otoczenia przedostawało się jak najmniej pyłu drzewnego:

• usuwać pył drzewny zgromadzony w miejscu pracy (nie zdmuchiwac!),

• usuwać nieszczelności instalacji odsysającej,
  – dbać o odpowiednią wentylację.

Niebezpieczeństwo związane z

modyfikacjami technicznymi oraz stosowaniem części niesprawdzonych i niedopuszczonych do stosowania przez producenta

• Montaż urządzenia wykonać zgodnie z instrukcją.
• Stosować wyłącznie części dopuszczone przez producenta. Dotyczy to w szczególności:

– taśm tnących (numer katalogowy patrz Dane techniczne);

- urządzeń zabezpieczających (numer katalogowy patrz Lista części zamiennych).

- Nie wprowadzać żadnych zmian w częściach.

Uwaga!

Stosowanie innych narzędzi roboczych i osprzętu może powodować niebezpieczeństwo obrażeń.

Niebezpieczeństwo spowodowane

wadami urządzenia!

• Starannie czyścić urządzenie i osprzęt. Przestrzegać przepisów dotyczących konserwacji.
• Przed każdym uruchomieniem sprawdzić urządzenie pod kątem ewentualnych uszkodzeń: przed dalszym używaniem urządzenia trzeba dokładnie sprawdzić urządzenia zabezpieczające, ochronne oraz lekko uszkodzone części pod kątem ich poprawnego i zgodnego z przeznaczeniem działania. Sprawdzić, czy ruchome elementy działają prawidłowo i nie zacinają się. Wszystkie elementy muszą być prawidłowo zamontowane i spełniać wszystkie warunki do zapewnienia prawidłowej pracy urządzenia.
• Uszkodzone części lub elementy zabezpieczające trzeba prawidłowo naprawić lub wymienić w autoryzowanym warsztacie specjalistycznym. Uszkodzone przełączniki wymieniać w warsztacie serwisowym. Nie wolno

używać urządzenia z niedziałającym włącznikiem/wyłącznikiem.

• Wszystkie uchwyty muszą być suche i niezatluszczone.
• Utrzymywanie ostrości i czystości narzędzi tnących zapewnia wydajniejszą i bezpieczniejszą pracę.
• Nie używać uszkodzonych ani odkształconych pił taśmowych.

Niebezpieczeństwo spowodowane

hałasem!

- Nosić ochronniki słuchu.

Niebezpieczeństwo spowodowane ącymi elementami lub ich częściami!

Po zablokowaniu się elementu:

1. wyłączyć urządzenie,
2. wyciągnąć wtyczkę z gniazda sieciowego,
3. założyć rękawice,
4. przyczynę zablokowania usunąć odpowiednim narzędziem.

4.1 Symbole na urządzeniu

Niebezpieczeństwo!

Nieprzestrzeganie poniższych ostrzeżeń może doprowadzić do ciężkich obrażeń ciała lub szkód materialnych.

Obsługa dźwigni do szybkiego zwalniania naprężenia taśmy

Ustawić naprężenie paska.

Ustawić nachylenie stołu pilarki.

Ustawić bieg taśmy tnącej.

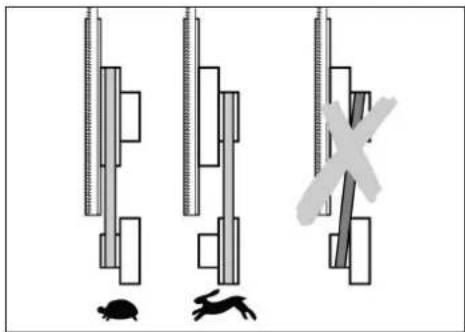

Ustawić prędkość cięcia.

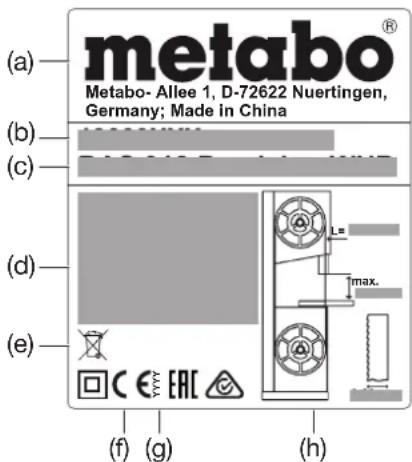

Dane na tabliczce znamionowej:

(a) Metabo- Allee 1, D-72622 Nuertingen, Germany; Made in China (b) (c) (d) (e) (f) (g) (h)

(a) Producent
(b) Numer seryjny
(c) Nazwa urządzenia
(d) Parametry silnika (patrz również Dane techniczne)
(e) Symbol odpadów – urządzenie można utylizować za pośrednictwem producenta.
(f) Znak CE – urządzenie spełnia wymogi dyrektyw UE zgodnie z deklaracją zgodności
(g) Rok produkcji
(h) Wymiary taśm tnących, które można stosować

4.2Urządzenia zabezpieczające

Górna osłona taśmy tnącej

Górna osłona taśmy tnącej (6) chroni przed przypadkowym dotknięciem taśmy tnącej i przed wyrzucanymi wiórami.

Aby górna osłona w dostateczny sposób chronita przed dotknięciem taśmy tnącej, górna prowadnica taśmy musi się zawsze znajdować w odległości 3 mm od obrabianego elementu.

Dolna osłona taśmy tnącej

Dolna osłona taśmy tnącej (8) chroni przed przypadkowym dotknięciem taśmy tnącej pod stołem pilarki.

Podczas korzystania z urządzenia dolna osłona taśmy tnącej musi być zamontowana.

Drzwi obudowy

Drzwi obudowy (4) chronią przed dotknięciem ruchomych części wewnątrz pilarki.

Drzwi obudowy są wyposażone w zabezpieczenie. Zabezpieczenie to powoduje wyłączenie silnika, jeżeli drzwi obudowy zostaną otwarte w trakcie pracy urządzenia.

Podczas pracy urządzenia drzwi obudowy muszą być zamknięte.

Popychacz

Popychacz (10) stanowi przedłużenie dłoni i chroni przed niezamierzonym dotknięciem taśmy tnącej.

Używać popychacza, zawsze jeżeli odległość między piłą taśmową a ogranicznikiem równoległym jest mniejsza niż 120 mm.

Popychacz prowadzić pod kątem 20° ... 30° względem powierzchni stołu pilarki.

400 mm

Uszkodzony popychacz trzeba wymienić.

Nieużywany popychacz zawiesić na uchwycie (12).

5. Elementy urządzenia

Patrz strona 2 - 3.

1 Włącznik / wyłącznik oświetlenia strefy cięcia

POLSKIpl

2 Włącznik

3 Wyłącznik

4 Drzwi obudowy

5 Zamek obrotowy do otwierania drzwi obudowy

6 Górna osłona taśmy tnącej (przy górnej prowadnicy taśmy)

7 Pojemnik na wióry

8 Dolna osłona taśmy tnącej

9 Uchwyty do przenoszenia

10 Popychacz

11 Klucz imbusowy / schowek na klucz imbusowy

12 Uchwyt do przechowywania popychacza

13 Otwór w stole pilarki

14 Stół pilarki

15 Wkładka płyty stołu

16 Króciec do odsysania wiórów

17 Podstawa

18 Uchwyt do przechowywania ogranicznika poprzecznego

19 Rolki transportowe

20 Noga podstawy z regulowaną wysokością

21 Dźwignia zaciskowa (regulacja nachylenia stołu pilarki)

22 Śruby mocujące stołu pilarki

23 Pokrętło do regulacji (nachylenia stołu pilarki)

24 Śruba ogranicznika krańcowego przy stole pilarki

25 Profil prowadzący ogranicznik

26 Ogranicznik równoległy

27 Nakrętki radełkowe do ustalania pozycji szyny profilowej

28 Szyna profilowa ogranicznika równoległego

29 Dźwignia zaciskowa ogranicznika równoległego

30 Śruby ogranicznika

31 Poszerzenie / przedłużenie stołu

32 Pokrętło do regulacji napreżenia taśmy tnącej

33 Wskaźnik naprężenia taśmy tnącej

34 Dźwignia do szybkiego zwalniania naprężenia taśmy tnącej

35 Ogranicznik poprzeczny

36 Uchwyt zaciskowy ogranicznika poprzecznego

37 Pokrętło (regulacja wysokości górnej prowadnicy taśmy)

38 Nakrętka ustalająca (regulacja wysokości górnej prowadnicy taśmy)

39 Górna prowadnica taśmy

40 Pokrętło do regulacji naprężenia pasa napędowego

41 Listwa chroniąca przed pyłem

42 Nakrętka ustalająca (pokrętła do regulacji nachylenia górnego wału piły taśmowej)

43 Pokrętło do regulacji nachylenia górnego wału piły taśmowej

44 Górne kółka wsporcze

45 Śruby górnych kółek wsporczych

46 Górna rolka prowadząca

47 Śruby górnej rolki prowadzącej

48 Dolne kółka wsporcze

49 Śruby dolnych kółek wsporczych

50 Dolna rolka prowadząca

51 Śruby dolnej rolki prowadzącej

6. Rozpakowanie, ustawienie, montaż i transport

6.1 Rozpakowanie

Rozpakować i przetransportować piłę taśmową korzystając z pomocy drugiej osoby.

Nie używać górnej osłony taśmy tnącej (6) do podnoszenia ani transportu piły.

6.2 Mocowanie piły

Bezpieczne zamocowanie piły wymaga przytwierdzenia jej do stabilnego podłoża.

Mocowanie na podstawie:

Optymalną wysokość roboczą i stabilność zapewnia podstawa (17) przystosowana do zamocowania piły.

Uwaga!

Zamocować podstawę we właściwy sposób na obwodzie piły:

Jeżeli operator stoi przed piłą w pozycji roboczej, noga podstawy z regulowaną wysokością (20) musi się znajdować z przodu po prawej stronie.

Instrukcja montażu podstawy znajduje się na przedostatniej stronie niniejszej instrukcji obsługi.

Mocowanie na stole warsztatowym:

1. Wykonać 4 otwory w podłożu.

2. Śruby przełożyć od góry przez płytę główną piły i dokręcić je.

6.3 Montaż stołu pilarki

1. Założyć stół pilarki (14) nasuwając na taśmę tnącą i oprzeć na prowadnicy stołu pilarki.

2. Używając czterech śrub (22) i podkładek zamocować stół pilarki do prowadnicy stołu pilarki - nie dokręcać jeszcze ostatecznie, wyregulować najpierw ustawienie stołu (patrz rozdział 6.4).

6.4 Ustawianie stołu pilarki

Stół pilarki musi być ustawiony w dwóch płaszczyznach

– bocznie, żeby taśma tnąca poruszała się dokładnie przez środek wkładki stołu,

– pod kątem prostym do taśmy tnącej.

Ustawianie boczne stołu pilarki

Niebezpieczeństwo!

Istnieje niebezpieczeństwo skaleczenia się również o nieruchomołą taśmę tnącą. Do odkręcania i dokręcania śrub mocujących używać narzędzi, które umożliwia zachowanie wystarczającego odstępu między ręką i taśmą tnącą.

1. Ustawić stół pilarki (14) w taki sposób, aby taśma tnąca znajdowała się pośrodku wkładki stołu (15).

2. Dokręcić cztery śruby mocujące (22).

Ustawianie stołu pilarki pod kątem prostym

1. Podnieść górną prowadnicę taśmy (39) maksymalnie do góry (dokładne informacje - patrz rozdział 9.1).

2. Sprawdzić naprężenie taśmy tnącej (dokładne informacje - patrz rozdział 8.2).

3. Zwolnić obie dźwignie zaciskowe (21).

4. Obracając pokrętłem do regulacji (23) wypoziomować stół pilarki (14) - obracać dalej do oporu.

5. Dokręcić z powrotem obie dźwignie zaciskowe (21).

6. Używając kątownika sprawdzić, czy stół pilarki jest ustawiony pod kątem prostym względem taśmy tnącej.

Jeżeli stół pilarki nie jest ustawiony pod kątem prostym względem taśmy tnącej, wyregulować śrubę ogranicznika krańcowego (24) w następujący sposób:

1. Zwolnić obie dźwignie zaciskowe (21).

2. Używając klucza sześciokątnego obracać śrubę ogranicznika krańcowego (24) w kierunku przeciwnym do ruchu wskazówek zegara przez otwór (13) w stole pilarki.

3. Używając kątownika ustawić stół pilarki pod kątem prostym względem taśmy tnącej i ponownie dokręcić obie dźwignie zaciskowe (21).

4. Używając klucza sześciokątnego obracać śrubę ogranicznika krańcowego (24) w kierunku zgodnym z ruchem wskazówek zegara przez otwór (13) w stole pilarki, aż śruba ogranicznika krańcowego (24) dotknie obudowy pilarki.

6.5 Montaż uchwytów do przenoszenia

Za pomocą dostarczonych w komplecie śrub przykręcić mocno uchwyty do przenoszenia (9).

6.6 Montaż profilu prowadzącego ogranicznik

- Przykręcić profil prowadzący ogranicznik (25) do stołu pilarki za pomocą czterech śrub motylkowych i podkładek.

6.7 Montaż ogranicznika równoległego

Ogranicznik równoległy (26) można montować po lewej lub po prawej stronie taśmy tnącej. Aby przełożyć ogranicznik równoległy z jednej strony na drugą, zamocować po drugiej stronie szynę profilową (28).

Zaciskanie ogranicznika równoległego

1. Zaczepić ogranicznik równoległy w tylnej krawędzi stołu.

2. Założyć ogranicznik równoległy z przodu na profil prowadzący ogranicznik (25).

3. Poprzez naciśnięcie w dół dźwigni zaciskowej (29) zablokować ogranicznik równoległy w wybranej pozycji.

Mocowanie szyny profilowej po drugiej stronie

1. Odkręcić nakrętki radełkowe (27).

2. Zdjąć szynę profilową (28) wraz ze śrubami mocującymi.

3. Założyć szynę profilową (28) wraz ze śrubami mocującymi z drugiej strony.

4. Wkręcić i mocno dokręcić nakrętki radełkowe (27).

6.8 Montaż poszerzenia / przedłużenia stołu

Poszerzenie / przedłużenie stołu (31) można montować z prawej strony lub z tyłu stołu pilarki (14).

1. Wykręcić śruby ogranicznika (30) z szyn prowadzących poszerzenia / przedłużenia stołu.

2. Wsunąć szyny prowadzące do końca w otwory znajdujące się pod stołem pilarki.

3. Ponownie wkręcić śruby ogranicznika (30) w szyny prowadzące i mocno dokręcić.

4. Przesunąć poszerzenie / przedłużenie stołu do wymaganej pozycji i zablokować za pomocą śrub radełkowych.

6.9 Transport

Opuścić górną prowadnicę taśmy (39) całkowicie w dół (dokładne informacje - patrz rozdział 9.1).

Osprzęt znajdujący się powyżej odkręcić.

Do unoszenia i transportu urządzenia nie wykorzystywać elementów zabezpieczających.

Podczas transportu pilarki wymagana jest pomoc drugiej osoby.

Trzymając za uchwyty transportowe (9) pochylić piłę, a następnie przetransportować ją na rolkach (19).

7. Szczegółowy opis urządzenia

Wskazówka:

Rozdział ten pokrótce przedstawia najważniejsze elementy obsługi urządzenia.

Prawidłowe obchodzenie się z urządzeniem opisano w rozdziale "Obsługa". Przeczytać rozdział „Obsługa” przed pierwszym przystąpieniem do pracy z urządzeniem.

Przycisk Wł./Wył.

- Włączanie = nacisnąć zielony przełącznik (2).

- Wyłączanie = nacisnąć czerwony przełącznik (3).

Zabezpieczenie przed ponownym uruchomieniem: w przypadku zaniku napięcia zostanie aktywowany przekaźnik podnapięciowy. Spowoduje on, że urządzenie nie włączy się samoczynnie po pojawieniu się napięcia. W celu ponownego uruchomienia nacisnąć zielony włącznik.

Zamek obrotowy drzwi obudowy

Zamek obrotowy (5) umożliwia otwieranie i zamykanie drzwi obudowy.

Otwieranie górnych/dolnych drzwi obudowy:

1. Zamek obrotowy (5) obrócić o kilka obrotów w kierunku przeciwnym do ruchu wskazówek zegara.

Drzwiczki obudowy nieco się otwierają. Włącza się zabezpieczenie drzwiczek i wyłącza silnik.

Niebezpieczeństwo spowodowane przez nieosłonięte piły taśmowe i koła pilarki taśmowej!

Jeżeli po otwarciu drzwi silnik się nie wyłączy lub drzwi natychmiast się otworzą, oznacza to uszkodzenie drzwi lub układu zamykania.

Należy wyłączyć pilarkę i przekazać ją do naprawy w autoryzowanym serwisie w swoim kraju.

1. Dalej obracać zamek obrotowy (5) w kierunku przeciwnym do ruchu wskazówek zegara. Drzwi obudowy otworzą się całkowicie.

Zamykanie górnych/dolnych drzwi obudowy:

- Docisnąć drzwi obudowy i obracać zamek obrotowy (5) zgodnie z ruchem wskazówek zegara, aż drzwi obudowy dokładnie się zamkną.

Pokrętło do regulacji naprężenia taśmy tnącej

Za pomocą pokrętła do regulacji (32) można w razie potrzeby skorygować napreżenie taśmy tnącej (dokładne informacje - patrz rozdział 8.2).

Dźwignia do szybkiego zwalniania naprężenia taśmy tnącej

Za pomocą dźwigni do szybkiego zwalniania napreżenia (34) można szybko zredukować napreżenie taśmy tnącej.

Pokrętło do regulacji nachylenia górnego wału piły taśmowej (regulacja biegu taśmy tnącej)

Za pomocą pokrętła do regulacji (43) można w razie potrzeby zmienić nachylenie górnego wału piły taśmowej. Regulując nachylenie można ustawić taśmę tnącą w taki sposób, aby obracała się na środku nakładek z tworzywa sztucznego na walach piły taśmowej (dokładne informacje - patrz rozdział 10.2).

Regulacja prędkości obrotowej

Poprzez przełożenie pasa napędowego piła taśmowa może pracować z dwoma stopniami prędkości - patrz Dane techniczne (dokładne informacje - patrz rozdział 9.2).

Pokrętło do regulacji napreżenia pasa napędowego

Za pomocą pokrętła (40) można w razie potrzeby skorygować naprężenie pasa napędowego (dokładne informacje - patrz rozdział 9.2).

Regulacja pochylenia stołu pilarki

Po zwolnieniu obu dźwigni zaciskowych (21) obracając pokrętłem (14) można bezstopniowo pochylić stół pilarki (23) nawet 45° w stosunku do taśmy tnącej.

Ogranicznik równoległy

Ogranicznik równoległy (26) zaciska się z przodu i dodatkowo zabezpiecza z tytu stolu pilarki za pomocą dociskacza. Ogranicznik równoległy można montować po lewej lub po prawej stronie taśmy tnącej. (dokładne informacje - patrz rozdział 6.7).

Ogranicznik poprzeczny

Ogranicznik poprzeczny (35) wsuwa się z przodu do wpustu w stole pilarki.

Aby wykonać cięcie pod kątem, ogranicznik poprzeczny można przestawić o 60° w obie strony. Do cięć pod kątem 45° i 90° przewidziane są odpowiednie ograniczniki.

Aby ustawić dany kąt, zwolnić uchwyt zaciskowy (36) obracając go w kierunku przeciwnym do ruchu wskazówek zegara.

Niebezpieczeństwo obrażeń!

Podczas piłowania z użyciem ogranicznika poprzecznego uchwyt zaciskowy (36) musi być dokręcony.

Po odkręceniu nakrętek radełkowych można przesunąć lub zdjąć profil nasady.

W przypadku nieużywania ogranicznika poprzecznego (35) przechowywać go w uchwycie (18).

8. Uruchomienie

Niebezpieczeństwo!

Piłę uruchamiać dopiero po zakończeniu następujących przygotowań:

• piła umocowana,
• stół pilarki zamontowany i ustawiony,
• sprawdzone napreżenie pasa napędowego,

- urządzenia zabezpieczające sprawdzone.

Dopiero po zakończeniu wszystkich wymienionych przygotowań można podłączyć piłę do sieci zasilającej! W innym wypadku istnieje zagrożenie, że piła zostanie nieopatrznie uruchomiona i spowoduje ciężkie obrażenia.

8.1 Przyłączanie urządzenia odsysającego wióry

Niebezpieczeństwo!

Niektóre rodzaje pyłu drzewnego (np. dębu, buku lub jesionu) mogą być rakotwórcze. W zamkniętych pomieszczeniach zawsze używać instalacji do odsysania wiórów (prędkość powietrza na króćcu odsysającym pilarki >= 20 m/s).

Uwaga!

Korzystanie z urządzenia bez instalacji odsysającej wióry jest możliwe tylko:

• na powietrzu,
• przez krótki okres czasu (maks. do 30 minut pracy urządzenia);
• z założoną maską przeciwpyłową.
• Podczas pracy bez instalacji odsysającej gromadzą się wióry, które należy regularnie usuwać.

Instalację do odsysania wiórów lub odkurzacz przemysłowy z odpowiednią przystawką podłączyć do krócca do odsysania wiórów (16).

8.2 Napreżanie taśmy tnącej

Niebezpieczeństwo!

Zbyt duże napreżenie może spowodować złamanie taśmy tnącej. Zbyt małe napreżenie może powodować przeskakiwanie koła napędowego i tym samym zatrzymanie taśmy tnącej.

1. Dźwignia do szybkiego zwalniania naprężenia taśmy tnącej (34) musi się znajdować w położeniu „taśma tnąca naprężona”.
2. Podnieść górną prowadnicę taśmy (39) maksymalnie do góry (dokładne informacje - patrz rozdział 9.1).
3. Sprawdzić naprężenie taśmy tnącej: odczytać ustawienie na wskaźniku naprężenia taśmy tnącej (33). Podziałka wskazuje prawidłowe ustawienie w zależności od szerokości taśmy tnącej.
4. W razie potrzeby skorygować naprężenie:

– Obracanie pokrętłem (32) zgodnie z ruchem wskazówek zegara zwiększa napreżenie.
– Obracanie pokrętem (32) w kierunku przeciwnym do ruchu wskazówek zegara zmniejsza naprężenie.

3.3 Przyłączenie do sieci

Niebezpieczeństwo! Napięcie czne

• Z urządzenia wolno korzystać tylko w suchym otoczeniu.
• Pilarkę wolno podłącać tylko do takiego źródła prądu, które spełnia następujące wymagania (patrz Dane techniczne)
• napięcie sieciowe i częstotliwość sieciowa muszą się zgadzać z danymi podanymi na tabliczce znamionowej urządzenia,
• zabezpieczenie różnicowo-prądowe dla prądu różnicowego 30 mA,
  – gniazda wtykowe zainstalowane zgodnie z przepisami, uziemione i sprawdzone,
• gniazda wtykowe w przypadku prądu 3-fazowego z uziemieniem.

Wskazówka:

W razie wątpliwości co do tego, czy przyłącze domowe spełnia te wymogi zwrócić się do zakładu energetycznego lub do elektroinstalatora.

• Kabel sieciowy układać w sposób nieutrudniający pracy i uniemożliwiający jego uszkodzenie.
• Chronić kabel sieciowy przed wysoką temperaturą, agresywnymi cieczami i ostrymi krawędziami.
• Jako przedłużacza wolno używać jedynie kabla w izolacji gumowej o wystarczającym przekroju (3 x 1,5 mm ^2 , w przypadku silnika trójfazowego: 5 x 1,5 mm ^2 ).
• Nie wyciągać wtyczki z gniazda sieciowego ciągnąc za kabel napięcia sieciowego.

Zmiana kierunku obrotów (tylko w adku silników trójfazowych):

w zależności od fazy taśma tnąca może kręcić się w złą stronę. Może to spowodować, że przy próbie cięcia materiał obrabiany zostanie odrzucony. Dlatego przed każdą ponowną instalacją trzeba sprawdzić kierunek obrotów.

W przypadku nieprawidłowego kierunku obrotów zlecić elektrykowi zmianę przyłącza!

1. Po zamontowaniu pilarki ze wszystkimi urządzeniami zabezpieczającymi można przyłączyć pilarkę do zasilania sieciowego.
2. Pilarkę włączyć na chwilę i od razu wyłączyć.
3. Obserwować kierunek obrotów taśmy tnącej: w obszarze cięcia taśma tnąca musi się poruszać w kierunku od góry do dołu.
4. Jeśli taśma tnąca obraca się w złym kierunku, wyciągnąć kabel sieciowy z przyłącza na pilarce.
5. Zlecić elektrykowi zmianę przyłącza!

9. Obstuga

Niebezpieczeństwo!

Aby zminimalizować ryzyko obrażeń, przy każdym użyciu urządzenia przestrzegać poniższych informacji dotyczących bezpieczeństwa:

• Stosować środki ochrony indywidualnej:
• maskę przeciwpyłową,
• ochronniki słuchu,
• okulary ochronne.
• Przycinać tylko jeden element naraz.
• Podczas przycinania stale przyciskać materiał obrabiany do stołu.
• Nie ustawiać obrabianych elementów pod skosem.
• Nie hamować piły taśmy poprzez nacisk z boku.

• W zależności od potrzeb używać:

- popychacza – jeżeli odległość między profilem ogranicznika a taśmą tnącą <=120 mm,

- podpory – w przypadku długich elementów, które po przecięciu mogłyby spaść ze stołu,

- urządzenia do odsysania wiórów,

– do przycinania okrągłych materiałów stosować odpowiednie mocowanie, aby materiał przycinany nie przekręcił się,

– przycinając przedmioty płaskie po stronie wysokiej krawędzi stosować odpowiedni kątownik, który zapobiegnie opadaniu materiału przycinanego.

- Przed rozpoczęciem pracy sprawdzić sprawność:

- taśmy tnącej;

- górnej i dolnej osłony taśmy tnącej;

- Uszkodzone części bezzwłocznie wymienić.

- Podczas cięcia przyjąć odpowiednią pozycję do pracy (zęby piły muszą być skierowane w stronę osoby obsługującej).

- Nie wolno ciąć kilku przedmiotów jednocześnie – ani wiązek, które składają się z wielu pojedynczych sztuk. W takiej sytuacji występuje niebezpieczeństwo wypadku na skutek niekontrolowanego pochwycenia poszczególnych elementów w pęku.

Niebezpieczeństwo wciągnięcia!

- Nie nosić szerokich ubrań, ozdob ani rękawic, które mogą zostać wciągnięte przez obracające się części maszyny.

- W przypadku długich włosów koniecznie nosić siatkę na włosy.

- Nigdy nie przecinać elementów, na których są linki, sznurki, taśmy, kable lub druty, ani takich, wewnątrz których znajdują się powyższe materiały.

9.1 Ustawianie wysokości górnej prowadnicy taśmy

Wysokość górnej prowadnicy taśmy (39) wymaga ustawienia:

– przed rozpoczęciem każdego cięcia w celu dopasowania do wysokości obrabianego elementu (podczas cięcia górna prowadnica taśmy (39) musi się znajdować ok. 3 mm nad obrabianym elementem),

– po zmianach w taśmie tnącej lub stole pilarki (np. wymiana taśmy tnącej, naprężanie taśmy tnącej, regulowanie stołu pilarki).

Niebezpieczeństwo!

Przed ustawieniem górnej prowadnicy taśmy i pochylenia stołu pilarki:

- wyłączyć urządzenie,

- odczekać, aż taśma tnąca się zatrzyma.

1. Odkręcić nakrętkę ustalającą (38).

2. Obracać pokrętem (37), aż górna prowadnica taśmy (39) znajdzie się ok. 3 mm nad obrabianym elementem

3. Ponownie dokręcić nakrętkę ustalającą (38).

9.2 Ustawianie prędkości taśmy tnącej

1. Wyciągnąć wtyczkę z gniazda sieciowego.

2. Otworzyć dolne drzwi obudowy.

3. Obracając pokrętło (40) zgodnie z ruchem wskazówek zegara poluzować pas napędowy.

4. Założyć pas napędowy na odpowiednie koło pasowe wału napędowego (dolny wał piły taśmowej) i na odpowiednie koło pasowe silnika – przestrzegać zaleceń umieszczonych na naklejce po wewnętrznej stronie dolnych drzwi obudowy.

Uwaga!

Pas napędowy musi się obracać po obu przednich lub obu tylnych kołach pasowych. Nigdy nie zakładać pasa napędowego po skosie, ponieważ spowoduje to jego uszkodzenie!

– Pas napędowy na przednich kołach pasowych = mała prędkość, wysoki moment obrotowy (do drewna twardego, tworzyw sztucznych i metali nieżelaznych (z odpowiednią taśmą tnącą).
- Pas napędowy na tylnych kołach pasowych = duża prędkość, niski moment obrotowy (do wszystkich rodzajów drewna).
5. Obracając pokrętło (40) w kierunku przeciwnym do ruchu wskazówek zegara ponownie napreżyć pas napędowy (pod naciskiem palca pas napędowy musi się uginać na środku między kołami pasowymi ok. 10 mm).
6. Zamknąć dolne drzwi obudowy.

9.3 Proces cięcia

1. Ustawić prędkość taśmy tnącej (dokładne informacje - patrz rozdział 9.2).
2. W razie potrzeby ustawić nachylenie stołu pilarki.

Zagrożenie spowodowane odrzutem anego elementu (element może zostać rycony przez taśmę tnącą i odrzucony nę osoby obsługującej)! Nie ustawiać anych elementów pod skosem.

1. W razie potrzeby używać ogranicznika równoległego (26) lub ogranicznika poprzecznego (35).

Niebezpieczeństwo zakleszczenia anego elementu!

W przypadku cięcia z użyciem zderzaka równoległego i pochylonego stołu roboczego pilarki zderzak równoległy trzeba zamocować na pochylonej ku dołowi stronie stołu roboczego.

1. Ustawić górną prowadnicę taśmy 3 mm nad obrabianym elementem (dokładne informacje - patrz rozdział 9.1).

Wskazówka:

Przed przystąpieniem do przycinania materiału należy wykonać cięcie próbne i ewentualnie skorygować ustawienia.

1. Ułożyć obrabiany element na stole pilarki.
2. Uruchomić pilarkę.
3. Obrabiany przedmiot przeciąć jednym ciągiem.
4. Wyłączyć urządzenie, jeżeli praca ma zostać przerwana.

10. Konserwacja i czyszczenie

Niebezpieczeństwo!

Przed rozpoczęciem prac konserwacyjnych i czyszczenia:

1. wyłączyć urządzenie,
2. zaczekać aż piła zatrzyma się,
3. wyciągnąć wtyczkę z gniazda sieciowego.

– Po zakończeniu prac konserwacyjnych ponownie uruchomić i sprawdzić wszystkie urządzenia zabezpieczające.
– Uszkodzone części, szczególnie urządzenia zabezpieczające, wymieniać tylko na oryginalne części, ponieważ części niesprawdzone i niedopuszczone przez

producenta mogą powodować nieprzewidziane szkody.

– Inne prace konserwacyjne lub naprawy niż opisane w niniejszym rozdziale mogą wykonywać wyłącznie wykwalifikowani pracownicy.

10.1 Wymiana taśmy tnącej

Niebezpieczeństwo!

Istnieje niebezpieczeństwo skaleczenia się również o nieruchomołą taśmę tnącą. Podczas wymiany taśmy tnącej nosić rękawice ochronne.

Stosować wyłącznie odpowiednie taśmy tnące (patrz Dane techniczne).

1. Zdjąć ogranicznik równoległy (26)
2. Odkręcić cztery śruby motylkowe przy profilu prowadzącym ogranicznik (25) i zdjąć profil prowadzący ogranicznik.
3. Otworzyć obydwoje drzwi obudowy.
4. Obrócić dolną osłone taśmy tnącej (8) do przodu.
5. Opuścić górną prowadnicę taśmy (39) całkowicie w dół
6. Zwolnić dźwignię do szybkiego zwalniania naprężenia taśmy tnącej (34), aż zostanie zredukowane naprężenie taśmy.
7. Wyjąć do góry listwę chroniącą przed pyłem (41) i odłożyć na bok.
8. Zdjąć taśmę tnącą i przeprowadzić przez

– szczelinę w stole pilarki (14),
- osłone taśmy tnącej przy górnej prowadnicy taśmy (39),
- boczny kanał taśmy tnącej oraz
– prowadnice taśmy.

1. Włożyć nową taśmę tnącą. Zadbać o odpowiednie położenie: zęby wskazują ku przodowi (strona drzwi) pilarki.

2. Ułożyć taśmę piły na środku na podkładkach gumowych.

3. Ponownie zaciągnąć dźwignię do szybkiego zwalniania naprężenia taśmy tnącej (34), tak aby taśma tnąca się nie zsuwała.
   12.Założyć z powrotem listwę chroniącą przed pyłem (41).
4. Obrócić dolną osłone taśmy tnącej (8) do tyłu (zamknąć).

Niebezpieczeństwo!

Drzwi obudowy zamykać, tylko jeżeli dolna osłona taśmy tnącej jest odchylona do tyłu.

14.Zamknąć obydwoje drzwi obudowy.
15. Następnie:

– naprężyć taśmę tnącą (patrz rozdział 8.2);
- wyregulować bieg taśmy tnącej (patrz rozdział 10.2);
- ustawić prowadnice taśmy (patrz rozdział 10.3 i 10.4);
- uruchomić piłę na próbę przynajmniej na minutę;
– wyłączyć pilarkę, wyciągnąć wtyczkę z gniazda sieciowego i ponownie sprawdzić ustawienia.

10.2 Ustawianie taśmy tnącej (regulacja biegu taśmy tnącej)

Jeżeli taśma tnąca nie jest transportowana przez środek podkładek gumowych, należy przestawić nachylenie górnego wału piły taśmowej:

1. Odkręcić nakrętkę ustalającą (42).
2. Obracać pokrętłem do regulacji (43):

– Jeżeli taśma tnąca ma się poruszać bliżej tylnej strony pilarki: obracać pokrętłem do regulacji (43) zgodnie z ruchem wskazówek zegara.
– Jeżeli taśma tnąca ma się poruszać bliżej przedniej strony pilarki: obracać pokrętłem do regulacji (43) w kierunku przeciwnym do ruchu wskazówek zegara.
3. Ponownie dokręcić nakrętkę ustalającą (42).

10.3 Ustawianie górnej prowadnicy taśmy

Górna prowadnica taśmy składa się z:

• kółka współczego (podtrzymuje taśmę piły od tyłu),
  – dwóch rolek prowadzących (prowadzą taśmę tnącą z boku).

Po każdej wymianie taśmy tnącej i po każdej regulacji taśmy tnącej części te wymagają ponownego ustawienia.

Wskazówka:

Regularnie sprawdzać, czy rolki nie zużyły się i w razie potrzeby wymieniać wszystkie rolki jednocześnie.

Ustawianie kółka wsporczego

1. Poluzować śrubę (45) kółka wsporczego.
2. Wyregułować kółko wsporcze (44) (odległość między kółkiem wsporczym a taśmą tnącą = 0,5 mm – przy ręcznym poruszaniu taśmy tnącej nie może ona dotykać kółka wsporczego)
3. Ponownie dokręcić śrubę (45) kółka wsporczego.

Ustawianie rolek prowadzących

1. Poluzować śrubę (47) rolki prowadzącej.
2. Przesunąć rolkę prowadzącą (46), żeby lekko przylegała do taśmy tnącej.
3. Ponownie dokręcić śrubę (47) rolki prowadzącej.
4. W taki sam sposób ustawić rolkę prowadzącą z drugiej strony taśmy tnącej.

10.4 Ustawianie dolnej prowadnicy taśmy

Dolna prowadnica taśmy składa się z:
– kółka współczego (podtrzymuje taśmę piły od tyłu),
– dwóch rolek prowadzących (prowadzą taśmę tnącą z boku).

Po każdej wymianie lub regulacji taśmy tnącej części te wymagają ustawienia.

Wskazówka:

Regularnie sprawdzać stopień zużycia wałka podtrzymującego i rolek prowadzących, a w razie potrzeby wymieniać obie rolki prowadzące jednocześnie.

Przygotowanie

1. Otworzyć dolne drzwi obudowy i dolną osłonę taśmy tnącej (8).

Ustawianie kółka wsporczego

1. Poluzować śrubę (49) kółka współczego.
2. Wyregułować kółko wsporcze (48) (odległość między kółkiem wsporczym a taśmą tnącą = 0,5 mm – przy ręcznym poruszaniu taśmy tnącej nie może ona dotykać kółka wsporczego)
3. Ponownie dokręcić śrubę (49) kółka wsporczego.

Ustawianie rolek prowadzących

1. Poluzować śrubę (51) rolki prowadzącej.
2. Przesunąć rolkę prowadzącą (50), żeby lekko przylegała do taśmy tnącej.
3. Ponownie dokręcić śrubę (51) rolki prowadzącej.
4. W taki sam sposób ustawić rolkę prowadzącą z drugiej strony taśmy tnącej.
5. Zamknąć dolną osłone taśmy tnącej (8).
6. Zamknąć dolne drzwi obudowy.

10.5 Wymiana nakładek z tworzywa sztucznego

Regularnie sprawdzać zużycie nakładek z tworzywa sztucznego na wałach piły taśmowej. Wymieniać nakładki z tworzywa sztucznego tylko parami:

1. zdjąć taśmę tnącą (patrz rozdział 10.1).
2. Pod nakładkę z tworzywa wsunąć mały śrubokręt i zdjąć ją.
3. Nałożyć nowe nakładki z tworzywa i ponownie nałożyć taśmę tnącą.

10.6 Wymiana wkładki płyty stołu

Wkładka płyty stołu (15) wymaga wymiany, jeżeli zostanie uszkodzona szczelina cięcia piły.

1. Wykręcić śruby mocujące wkładkę do płyty stołu.
2. Zdjąć wkładkę płyty stołu.
3. Założyć nową wkładkę.
4. Dokręcić śruby mocujące wkładkę do płyty stołu.

10.7 Czyszczenie pilarki

1. Otworzyć dolne drzwi obudowy.
2. Wyjąć pojemnik na wióry (7) i opróżnić.
3. Przy pomocy szczotki lub odkurzacza usunąć wióry i kurz:
4. z wnętrza dolnej obudowy,
5. z prowadnic taśm tnących,

6. z elementów obsługi,

7. Ponownie włożyć pojemnik na wióry (7).

10.8 Przechowywanie pilarki

Niebezpieczeństwo!

Urządzenie należy przechowywać,

- tak aby nie mogły go uruchomić osoby niepowołane i

- aby nikt nie mógł się zranić o stojące urządzenie.

Uwaga!

Nie przechowywać nieosłoniętego urządzenia na zewnątrz ani w wilgotnym otoczeniu.

11. Osprzęt

Używać wyłącznie oryginalnego osprzętu Metabo. Stosować wyłącznie osprzęt, które spełnia wymagania i parametry określone w niniejszej instrukcji obsługi.

A Taśma tnąca do drewna, tworzywa sztucznego - cięcie krzywoliniowe

0909029252

B Taśma tnąca do drewna, tworzywa sztucznego - cięcie uniwersalne

0909029244

C Taśma tnąca do drewna, tworzywa sztucznego - cięcia prostoliniowe

0909029260

D Taśma tnąca do metali nieżelaznych, tworzyw piankowych

0909029279

E Przystawka do cięcia po okręgu (maks. wysokość cięcia 105 mm)

631327000

F Przystawka do szlifowania taśmowego

631333000

G Taśma szlifierska tkaninowa K80 (do używania z przystawką do szlifowania taśmowego 631333000)

0909030528

H Taśma szlifierska tkaninowa K120 (do używania z przystawką do szlifowania taśmowego 631333000)

0909030536

I Odkurzacze uniwersalne i instalacje odsysające Metabo

(patrz katalog)

J Stojak z rolkami RS 420

0910053353

Pełny zestaw osprzętu można znaleźć na stronie www.metabo.com lub w katalogu.

12. Naprawa

Niebezpieczeństwo!

Naprawę elektronarzędzia powierzać wyłącznie wykwalifikowanym specjalistom używającym tylko oryginalnych części zamiennych. Gwarantuje to zachowanie bezpieczeństwa elektronarzędzia.

W przypadku uszkodzenia przewodu do zasilania sieciowego należy go wymienić na nowy, oryginalny przewód marki Metabo.

W sprawie naprawy elektronarzędzia zwrócić się do przedstawiciela Metabo. Adresy są dostępne na stronie www.metabo.com.

Wykazy części zamiennych można pobrać pod adresem www.metabo.com.

13. Ochrona środowiska

Przestrzegać lokalnych przepisów dotyczących utylizacji i recyklingu zużytych urządzeń, opakowań i osprzętu.

Materiały opakowaniowe utylizować zgodnie z ich oznakowaniem i wytycznymi obowiązującymi na terenie danej gminy. Więcej informacji można znaleźć w dziale Serwis na stronie www.metabo.com

Dotyczy tylko państw UE: nie wolno wyrzucać elektronarzędzi wraz z odpadami komunalnymi! Zgodnie z dyrektywą europejską 2012/19/EU o zużytych urządzeniach elektrycznych i elektronicznych oraz jej implementacją w prawodawstwie krajowym zużyte elektronarzędzia trzeba segregować i poddawać odzyskowi surowców wtórnych zgodnie z przepisami o ochronie środowiska.

14. Problemy i usterki

Poniżej opisano problemy i usterki, które użytkownik urządzenia może usunąć samodzielnie. Jeżeli opis nie stanowi wystarczającej pomocy, patrz rozdział 12. Naprawa.

Niebezpieczeństwo!

Pojawiające się problemy i usterki są przyczyną wielu wypadków. Dlatego należy przestrzegać następujących zasad:

• Przed przystąpieniem do usuwania usterek zawsze wyciągać wtyczkę z gniazda sieciowego.
• Po każdym usunięciu usterki ponownie uruchomić wszystkie urządzenia zabezpieczające i sprawdzić je.

Silnik nie pracuje

W wyniku chwilowego braku napięcia uruchomiony został przekaźnik podnapięciowy.

– Ponownie włączyć.

Brak napięcia:

– Sprawdzić kabel, wtyczkę, gniazdo wtykowe i bezpieczniki.

Silnik przegrzany, np. z powodu tępej taśmy tnącej lub nagromadzenie trocin w obudowie:

– usunąć przyczynę przegrzania, zostawić do ostygnięcia na kilka minut i ponownie włączyć.

Silnik i taśma tnąca poruszają się w złym kierunku

Zamieniona kolejność podłączenia faz (tylko w pilarce o napięciu przyłącza 400 V):

– sprawdzenie przyłącza zlecić elektrykowi.

Taśma piły ucieka z linii cięcia lub spada

Taśma piły nie przebiega przez środek kół napędowych:

– zmienić nachylenie górnego wału piły taśmowej (patrz Konserwacja i czyszczenie).

Taśma tnąca rwie się

Taśma tnąca jest zle napreżona:

– skorygować naprężenie taśmy tnącej (patrz "Uruchamianie").

Zbyt duże obciążenie:

– zmniejszyć nacisk na taśmę tnącą.

Nieodpowiednia taśma tnąca:

– wymienić taśmę tnącą (patrz Konserwacja i czyszczenie): cienki element obrabiany = wąska taśma tnąca, gruby element obrabiany = szeroka taśma tnąca.

Rozciągnięta taśma tnąca

Zbyt duże obciążenie:

– unikać bocznego nacisku na taśmę tnąca.

POLSKIpl

Pilarka wibruje

Niewystarczające zamocowanie:

– prawidłowo zamocować pilarkę na odpowiednim podłożu (patrz "Uruchamianie").

Luźny stół pilarki:

- ustawić i zamocować stół pilarki.

Luźne mocowanie silnika:

– sprawdzić i ewentualnie dokręcić śruby mocujące.

Zatkany króciec do odsysania wiórów

Niepodłączone urządzenie odsysające lub zbyt mała moc odsysania:

– podłączyć odciąg wiórów lub zwiększyć moc ssania (prędkość przepływu powietrza >= 20 m/sek. na króćcu do odsysania wiórów).

Taśma tnąca nie porusza się, mimo że silnik się obraca

Zbyt słabe naprężenie pasa:

– zwiększyć naprężenie pasa pokrętem do regulacji (40).

15. Dane techniczne

Wyjaśnienia do informacji podanych na stronie xy.

Prawo do zmian związanych z postępem technicznym zastrzeżone.

U = napięcie sieciowe

I = prąd znamionowy

F =min. zabezpieczenie

P_1 =znamionowy pobór mocy

P_2 =moc oddawana

n_0 =prędkość obrotowa na biegu jałowym

v_0 =prędkość cięcia

Sj =długość taśmy tnącej

S_B =szerokość taśmy tnącej

S_D =maks. grubość taśmy tnącej

H = maks. wysokość cięcia

W =zakres pochylania stołu pilarki

A_1 =wymiary urządzenia (dt. x szer. x wys.)

A_p =wymiary stołu pilarki (dl. x szer.)

A_n =wysokość robocza z podstawą

m = ciężar

D_1 =średnica przyłącza króćca instalacji odsysania wiórów

\~ Prąd przemienny

Urządzenie w klasie ochronności II

Zamieszczone dane techniczne podlegają tolerancji (odpowiednio do obowiązujących standardów).

Wartości emisji

Wartości te umożliwiają oszacowanie emisji elektronarzędzia i porównanie różnych elektronarzędzi. W zależności od warunków użytkowania, stanu elektronarzędzia lub narzędzi roboczych rzeczywiste obciążenie może być większe lub mniejsze. Podczas dokonywania oceny należy uwzględnić przerwy w pracy i fazy mniejszego obciążenia. Na podstawie odpowiednio dopasowanych wartości szacunkowych określić środki ochrony dla użytkownika, np. działania organizacyjne.

Łączna wartość wibracji (suma wektorowa dla trzech kierunków) określona zgodnie z normą EN 61029:

a_h =wartość emisji drgań

K_h =niepewność wyznaczenia (drgania)

Typowe poziomy hałasu w ocenie akustycznej:

L_pA =poziom ciśnienia akustycznego

L_WA = poziom mocy akustycznej

K_pA: K_WA = niepewność wyznaczenia

Nosić ochronniki słuchu!
