Termék típusa	Elektromos szaunakályha
Márka	Harvia
Modell	Qubic HBQ454
Használat	Szaunafülke fűtése
Rendelkezésre álló teljesítmény	BQ45, BQ60, BQ80, BQ90 modellek (verziótól függően)
Elektromos táplálás	230 V vagy 400 V háromfázisú (konfigurációtól függően)
Elektromos csatlakozás	Gumi kábel H07RN-F, vízálló csatlakozódoboz
Kövek kapacitása	Átmérő 5-10 cm, hasított sarokkövek (peridotit, olivin, dolerit)
Beépített időzítő	Igen, időkapcsoló akár 8 óra előprogramozással
Állítható termosztát	Igen, hőmérséklet beállítás kb. 80 °C-ig
Vízfröcskölés	Merőkanál max 2 dl, háztartási víz engedélyezett illóolajokkal
Kövek karbantartása	Évenkénti csere, törmelék eltávolítása, tömörödés elkerülése
Fülke tisztítása	6 havonta mosás szaunatisztítószerrel
Túlmelegedés elleni védelem	Hőkioldó készülék, kézi visszaállítás
Biztonsági távolságok	Lásd 2. táblázat és 6. ábra (oldalsó min. 35-120 mm modelltől függően)
Fali rögzítés	Tartókonzol mellékelve, megerősítés szükséges a lambéria mögött
Garancia	2 év háztartási használatra, 1 év közösségi használatra
Anyagok	Rozsdamentes acél, fűtőellenállások
Becsült súly	Körülbelül 15-25 kg modelltől függően
Közelítő méretek	Magasság 600-800 mm, szélesség 400-500 mm, mélység 400-500 mm
Elérhető alkatrészek	Ellenállások, kövek, kapcsoló, termosztát, érzékelő
Javíthatóság	Beavatkozás szakember által ajánlott

Gyakran ismételt kérdések - Qubic HBQ454 HARVIA

Miért nem melegszik a kályha?

Ellenőrizze a biztosítékokat, a tápfeszültséget és hogy minden ellenállás világít. Győződjön meg arról, hogy a termosztát megfelelően van beállítva.

Miért melegszik lassan a szauna?

Ennek oka lehet tömörödött kövek vagy nem megfelelő kövek, elégtelen kályhateljesítmény, vagy rossz szellőzés. Ellenőrizze a termosztát beállítását is.

Miért hűlnek le túl gyorsan a kövek?

Lehet, hogy a kövek túl szorosan vannak, vagy nem megfelelő típusúak. Használjon sarokköveket 5-10 cm átmérővel, és hagyjon hézagokat a levegő keringéséhez.

Hogyan állítsam be a szauna hőmérsékletét?

Használja a termosztátot (3. ábra). Kezdje a maximális állásból, majd fokozatosan állítsa be. Egy kis eltérés nagy hőmérsékletváltozást okoz.

Hogyan használjam az előre beprogramozott időzítőt?

Állítsa az időkapcsolót a B szekcióra (0-8 óra) a késleltetett indításhoz. Példa: állítsa 2 órára, hogy a kályha 2 óra múlva kezdjen fűteni és 3 óra múlva készen legyen.

Milyen típusú köveket használjak?

Használjon hasított sarokköveket, mint a peridotit, olivin vagy olivin dolerit. Kerülje a kerámia vagy szteatit köveket, amelyek károsítják az ellenállásokat.

Hogyan karbantartsam a kályha köveit?

Cserélje a köveket legalább évente egyszer. Távolítsa el a törött darabokat, és adjon hozzá új köveket. A túlzott tömörödés csökkenti a hatékonyságot.

Mit tegyek, ha a túlmelegedésvédelem aktiválódik?

Hagyja kihűlni a kályhát, majd nyomja meg a visszaállító gombot a csatlakozódobozban (9. ábra). Csak szakképzett villanyszerelő végezze.

Milyen biztonsági távolságokat kell betartani?

Tartsa be a 2. táblázatban és a 6. ábrán jelzett minimális távolságokat. Példa: a BQ45 modellnél oldalsó min. 35 mm, elülső min. 20 mm.

Miért van furcsa szag az első fűtéskor?

Ez normális. A gyártási maradványok égnek el. Biztosítson jó szellőzést a szaunában az első használatok során.

HASZNÁLATI ÚTMUTATÓ Qubic HBQ454 HARVIA

HU: A keszülk tulhevülés elleni védelme kioldhat -15° C / 5° F alatti homérsékletnél is (tarolás, szállitas, kornyezet). Telepités elott vigyuk a keszüléket meleg kornyezetbe. A tulhevülés elleni védelem visszaállithato, ha a keszülk homérséklete kb. 18° C / 64° F. A tulhevülés elleni védelmet vissza kell allitani a keszülk haszná-lata elott. Lásd a hasznalati utmutatot > Tulhevülés elleni védelem visszaállitasa.

A hasznalatiutasitas a szauna tulajdonosanak vagy üzemeltetojének, illetve a kalyhát telepitovillanyszerelonek szol. A telepitést vegzoszemelynek a telepités utan at kell adnia a hasznalatiutasítast a szauna tulajdonosanak vagy üzemeltetojének. Kérjuk, a kalyha hasznalata elott alaposan olvassa el a hasznalatiutasítast.

A kályhát szaunahelyisegek furdohomérskletre valo felfutésere szolgál. A keszülék semmilyen egyeb felhasznalásra nem alkalmas.

Gratulálunk a vásárlásához!

·Garancia:
A cshaladi szaunak kalyhainak es vezerlorendszereinek jotallasi ideje két (2) ev.
A kozosségi szaunák kályháinak és vezérlorendszereinek jotállásige deje egy (1) év.
A jotallas nem terjed ki a nem megfelelo telepitesból vagy karbantartásból, illetve nem rendeltetesszeru hasznalatból adódo károkra.
A jotallas nem terjed ki a gyartóutasitásainak nem megfelelo kovek hasznalatabol adodó károkra.

TARTALOMJEGYZEK

1. HASZNÁLATI UTASITÁS 22

1.1.A szaunakovek elhelyezese 22
1.1.1.Karbantartas 22
1.2.A szauna felfutese 23
1.3.A kalyha hasznalata 23
1.3.1.Akalyhabekapcsolasa 23
1.3.2.Az idoztio hasznalata (idozitett bekapcsolas) 23
1.3.3.A kalyha kikapcsolasa 24
1.3.4.A homereseklet beallitasa 24
1.4.A forro kovek lelocsolasa 24
1.5. Utasitások a szauna használatához 25
1.6.Figyelmeztetesek 25
1.6.1.Szimbólumok leírsa. 25
1.7.Hibaelharitas 25

2.SZAUNAHELYISEG 27

2.1.A szauna kialakitasa 27
2.1.1.A fallemezek feketedese 27
2.2.A szauna szellozese 28
2.3.A kalyha kimeneti teljesitmeneye 28
2.4.Higiénia 28

1. TELEPITESI UTASITASOK 29

3.1. Telepités elott 29
3.2.A kalyha rogzitese a falhoz 30
3.3.Elektromos gezetékek 30
3.3.1. Az elektromos kalyha szigetelési Ellenallasa 31
3.4.Avezerloegyseg es az erzekelok telepitese (BQ-E) 31
3.4.1.Megfelelo vezerloegységek 31
3.5.A tulmelegedesgatlo ujrainditasa 32

1. PÓTALKATRÉSZEK 81

1. HASZNÁLATI UTASITÁS

1.1. A szaunakovek elhelysezese

A szaunakovek elrendezese jelentosen befolyasolja a kalyha teljesitmenyet (1. abra).

A kályhában 5-10 cm atmérőjökeket helyezzen el.
- Kizarólag szaunakáyhákhoz keszült, tört követ használjon. Megfelelo kôtípusok pl. a peridotit, olivindolerit, és olivin.
- Ne használjon konnyú, porózus kerámia koveket vagy puha szappanköveket. Ezek a kôtípusok nem nyelnek el elég hôt. Ez a fû'tōtestek károsodásához gezehet.
A kovek elhelyeze se elott mossa le azokról a porreteget.

A kovek elhelysezékor ügyeljen a kovetkezókre:

• Ne ejtse a koveket a kalyhába.
• Ne ékelje a kõveket a fütostestk kõze.
• Szellösen helyezze el a koveket, hogy biztositsa a megfelelo légáramlást.
• Ugy rendezze el a koveket, hogy azok a futotestek helyett egymasra nehezedjenek.
• Ne halmozza tül magasra a koveket a kalyha tetején.
• Semmilyen egyeb targyat vagy keszuleket ne helyezzen a kalyhara vagy a kozelbe, mivel ez befolyasolhatja a kalyhan ataramlo levego iranyat es mennyisiegot.

1. BRUKSANVISNING

1. ábra A szaunakövek elhelyezese

A folyamatos homériskletváltozás miatt a szaunakovek idóvel morzolódní kezdenek. Évente egyszer, vagy gyakori hasznalat eseten töbször rendezze à koveket a kályhaban. Távolitsa el a kályha aljan öss眩gyuǐt kódarabokat, és cserélje ki az elhasználodott koveket. Ez segít fenntartani a kályha teljesitményét, és elkerülni a tulmelegedest.

1.1.1.Underhäll

1.2. A szauna felfutése

A kályha elso hasznalatakor a futotestek és a kovek égett szagot kelthetnek. Gondoskodjon a szauna szelóztétéséról.

Ha a kalyha teljesitmeneye es a szauna szigetelse megelelo, a szauna felfutese korulbelul fel orat vsz igenybe (2.3). A szaunakovek altalaban a helyiseggel egy idoben erik el az optimalis homersekletet. A szaunak optimalis homerseklet-tartomanya kb. 65 - 80^

1.3. A kályha használata

A kályha bekapcsolása elótt mindig Ellenörizze, hogy semminincs a kályha tetején vagy a javasolt védótávolságon belül. 1.6.

A BQ45, BQ60, BQ80,és BQ90 modelelek idozitovel es termosztattal is rendelkeznek. Az idozito a kalyha mukodesi idejenek, a termosztat pedig a homerseklet beallitasara szolgal. 1.3.1.-1.3.4.
A BQ45E, BQ60E, BQ80E, es BQ90E modelleket külön vezerló egységgel lehet irányítani. Ezek használatat lásd a vezerlóegységek kézikönyvében.

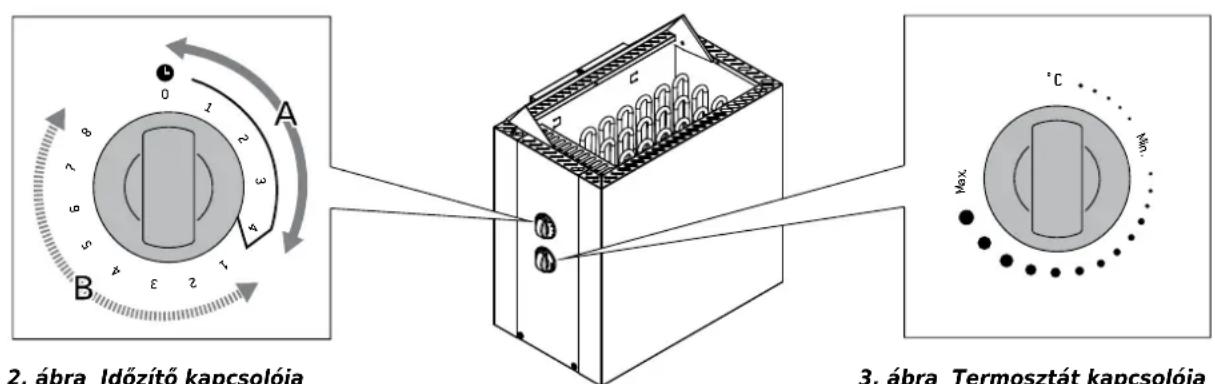

2. abra Idzito kapcsoloja
Bild 2. Tidströmställarens reglage
3. ábra Termosztát kapcsolója
Bild 3. Termostatens reglage

1.3.1. A kályha bekapcsolása

Forditsa az idozitó kapcsolójat „be" allásba (a2. ábra A jelzese, 0-4 or). A kályha ekkor azonnal bekapcsol.

1.3.2. Az idozitó használata (idozített bekapcsolás)

Forditsa az idozito kapcsoljat az, idzités" allasba (lásd B jelzes, 2. ábra, 0-8 ora). Amikor a kapcsoléri a, be" allast, a kályha bekapsol. A kályha körülbelü négy oräig üzemel.

Példa: Egy harom orás sétát, majd egy szaúnás fürdózést tervez. Fordítsa az idózító kapcsolóját a 2-es „idózített” allásba.

Az idozitó elkezd visszaszámolni. Kér ora elteltével a kályha bekapcsol. Mivel a szauna felfutése korulbelüe ey orat vesz igenybe, mire visszaer a setaból, a szauna készen fog állni a hasznalatra.

1.3.1. Bastuaggregat参保

1.3.3. A kályha kikapcsolása

A kalyha kikapcsol, amikor az idozitoleeri a nullat. Ha elobb akarja kikapcsolni a kalyhat, kézzel forditsa vissza a tarcstulla allasba. Ha már nem hasznalja a szaunat, kapcsolja

ki a kályhát. Javasoljuk, hogy használat után rovid ideig hagyja bekapcsolvera a kályhát, hogy a szauna fából keszült elemei megfeleloen kiszáradjanak.

MEGJEGYZÉS! Mindig ellenörizze, hogy a kályha kikapcsolt, amikor az idózító tárcsája eléri a nulla allast.

1.3.4. A homérséklet beallitása

A termosztattal (3. ábra) allithatja be a szaunahelyiség kivant hómér sékletét. Keresse meg az Ölnek leginkább megfelelo hómér sékletet.

Elszor probalja ki a maximalis fokozatot. Ha tul magasnak erzi a homersekletet, forditsa el a tarcsat nehany fokozattal az oramutato jarasaval ellentetes iranyban. Vegye figyembe, hogy a maximalis tartomanyban ez a nehany fokozat is jelentosenbefolyasolja a homersekletet.

1.4. A forro kovek lelocsolasa

A szaunahelyiség levegoje a felfutés kozben kiszárad. Ezert a megfelelo paratartalom biztositásához a kályhánban levö koveket le kell locsolni vizzel. A magas hómerseklet és goz mindenkire más hatassal van - kiserletezzen a hómerseklettel és paratartalommal, amig megtalálja az Onnek legkényelmesebb szintet.

MEGJEGYZES! A kanal maximalis urtartalma 0,2 liter. Ha tul suk vizet locsol a kovekre, elofordulhat, hogy azCsak reszben parolog el, es a maradek forro viz kifrcskolhet a kalyhabol. Soha ne locsoljon vizet a kovekre, ha barki a kalyha kozelében tartozkodik, mert a forro goz egesi seruliseket okozhat.

MEGJEGYZES! A kalyhakovekreCsak a tiszta csapviz kovetelmenyineek (1. tablazat) megfelelo vizet locsoljon.A vizhezCsak kifejezetten szaunazashoz keszult aromakat adjon.Tartsa be a csomagolason jelzett utasitásokat.

Víz tulajdonságai Vattenegenskap	Hatás Effekt	Javaslat Rekommendation
Humuszkoncentrácio Humuskoncentration	Szín,ÍZ,csapadékok Färg,smak,utfällningar	<12 mg/l
Vaskoncentrácio Järnkonzentration	Szín, szag,ÍZ,csapadékok Färg,lukt,smak,utfällningar	<0,2 mg/l
Keménység:elsősorban amángán (Mn) és mész, azaz kalci- um (Ca) koncentrácia befolyásoljá. Hårdhet: de viktigaste ömnena és mangan (Mn) och kalk,dvs.kalcium(Ca)	Csapadékok Utfällningar	Mn:<0,05 mg/l Ca:<100 mg/l
Klórozott viz Klorerat vatten	Egészségügyi kockázatok HälSORISK	Tilos használni Förbjudet att använda
Tengervíz Havsvatten	Rozsdásodás Snabb korrosion	Tilos használni Förbjudet att använda

1. tablazat Vizminoségi kovetelmenyek

1.5. Utasítások a szauna használatához

Szaunazas elott zuhanyozzon le.
Csak addig maradjon a szaunaban, amig kenyelmesnek erzi.
- Feledkezzen meg a gondjairól, és lazuljon el.
Tartsa be az udvariassagi szabalyokat, es ne zavarjon masokat hangos beszeddel.
- Ne locsolja le tul gyakran a koveket, mivel a tul magas paratartalom sosaknak kellemetlen lehet.
Szukseg eseten hutse a boret. Ha az egeszsegi allapota megfelelo, usszon egyet egy medencében.
Szaunazas utan zuhanyozzon le.
Rovid ideig pihenjen, es varja meg, hogy a pulzusa megnyugodjon. Igyon friss vizet vagy uditot, hogy potolja az elvesztett nedvességet.

1.6. Figyelmeztetešek

Ha tul sokaig marad a szaunaban, a testhomerseklete veszelyesen megemelkedhet.
- Ne menjen tuli kozel a kalyhahoz, amikor az mukodik. A kovek es a kalyha felulete egesi serulseket okozhatnak.
Gyermekeket ne engedjen a kalyha kozelebe.
Kisgyermekek, fogyatekkal elo es beteg szemelyek nem hasznalhatjak a szaunat felugyelet nelkul.
A szaunazás egészsegügyi korlatozásairól érdeklojdön orvosányal.
Kisbabak szaunaztatasarol erdeklodjong ygermekorvosanal.
A szaunahelyiségben ovatosan mozogjon, mivel a platformok és a padlo csuszósak lehetnek.
- Soha ne szaunázzon alkohol, erós gyógyszerek, vagy kábitószerek hatása alatt.
- Soha ne aludjon el a szaunaban.
A tengeri levego vagy magas paratartalom rozsdasodast okozhatnak a kalyhan.
- Ne szaritson ruhakat a szaunaban, mivel ez tuzet okozhat. A tul magas paratartalom kart tehet az elektromos alkatreszekben.

1.6.1. Szimbólumok leírása.

Olvassa el a kezikonyvet.

Ne fedje le.

1.7. Hibaelhárítas

Megjegyzés! A javitasi muveleteket kizárolag szakképzett karbantartó szemelyzet végezheti.

A kalyha nem fut.

Ellenorizze a kalyhaBiztositekainak allapotat.
Ellenorizze, hogy a tapkabel csatlakoztatva van 3.3.).
Forditsa az idozitó kapcsolojat „be" allasba (1.3.1.).
Forditsa magasabb fokozatba a termosztatot (1.3.4.).
Ellenorizze, hogy a tulmelegedesgatlno nem aktivalodott. Az idozitmoukodik, de a kalyha nem fut. 3.5.)

1.5. Badanvisiningar

A szauna tül lassan melegszik fel. A viz tül gyorsan lehuti a szaunaköveket.

Ellenorizze a kalyhaBiztositekainak allapotat.
Ellenorizze, hogy a futoelemek izzanak, amikor a kalyha be van kapcsolva.
Forditsa magasabb fokozatba a termosztátot (1.3.4.).
Ellenorizze, hogy a kalyha kimeneti teljesitménye megfelelo ( 2.3.)
Ellenorizze a szaunakoveket (1.1.). A tul szorosan felhalmozt kovek, a kovek elmozdula, vagy a nem megfelelo kotipus hasznalata akadalyozhatja a legaramlast a kalyhaban, csokkentve a futesi teljesitmenyt.
Ellenorizze a szaunahelyiseg szellozesét (2.2.).

A szauna gyorsan bemelegszik, de a kovek nem forrósodnak fel eléggé. A kovekre locsolt viz átfolyik a kályhán.

Ellenorizze, hogy a kalyha kimeneti teljesitménye nem tul magas (2.3.).
Ellenorizze a szaunahelyiseg szellozesét (2.2.).

A szauna egyenetlenül melegszik fel.

Ellenorizze, hogy a kalyha a megfelelo magassagban van elhelyeze. A kalyha akkor futi a leghatekonyabban a szaunat, ha a padlotol 100 mm magassagba szerelik fel. A maximalis telepitési magassag 200 mm. (3.2.)

A kályha kózelében levő falak vagy egyéb tárgyak megfeketednek.

Ellenorizze a vedotavolsagok betartasat (3.1.).
Ellenorizze a szaunakoveket (1.1.). A tül szorosan felhalmozott kovek, a kovek elmozdulása, vagy a nem megfelelo kôtipus hasznalata akadályozhatja a légaramlást a kalyhában, ami tulmelegedest okozhat.
Lásd a 2.1.1. fejezetet.

A kályha kelmetlen szagot kelt futes kozben.

Lásd az 1.2. fejezetet.
A forro levegobenBizonyos szagok elesebben erezhetok, meg akkor is, ha nem a szaunabol vagy a kalyhabol szarmaznak. Ilyenek peldaul a festek, ragasztó, olaj, es fuszerek szaga.

A kályha zajosan muködik.

3: Az idozitmechanikus alkatresz, amely mukodes kozben ketyeg hangot ad. Ha az idozitakkor is ketyeg, amikor a kalyha ki van kapcsolva, ellenorizea vezetékeket.
A durranó zajokat általában a hótol megrepod' kovek okozzák.
A kályha alkatrészeinek hótagulása szintén zajt kelthet.

2.1. A szauna kialakítása 2.1. Bastuns konstruktion

4.abra Bild 4.

A. Gyapjú szigetelés, 50-100 mm vastag. A takarékos futes érdekében a szaunat meqfeleloen szigetelni kell.
B. Nedvesség elleni vedelem, pl. aluminiumfolia. A folia tukrozfelute nezzen a szauna belseje felé. Az illeszteseknél hasznaljon aluminium ragasztószalagot.
C. A nedvességzáró lemez és a fallemez kozott hagyjon kb. 10 mm hézagot (jvaslat).
D. Konnyu, 12-16 mm vastagsagu fallemez. A fallemezek elhelyezese elott ellenorizze a kalyha elektramos gezetekeit es a padok rogzito szerelvenyeit.
E. A fal-és mennyezeti lemez kozott hagyjon 3 mm hezagot.
F. A szauna belmagassaga altalaban 2100-2300 mm. A minimalis magassag a kalyha tipusatol fugg (lasd a 2. tablazatot). A legfelso pad es a mennyezet kozotti terekoz nem haladhatja meg az 1200 mm-t.
G. A padlo burkolasahoz hasznaljon keramia lapokat es sotet szinufugat.A szaunakovebkol szarmazó tormelek vagy a szaunaviz szennyezodesei elszinezhetik es/vagy karosithatjak az erzekenyebb burkoloanyagokat.

MEGJEGYZÉS! A tüzzáró fal szigeteleséról érdeklödjön a helyi tuzoltosagnál. A használatban levő kéménykurtőket tilos szigetelní.

MEGJEGYZES! A kozvetlenul a falra vagy a mennyezetre helyezett, konnyu vedoburkolatok tuzveszelyesek lehetnek.

2.1.1. A fallemezek feketedésé

A fabol keszült fallemezek idövel megfeketednek. Ez normalis. A folyamatot felgyorsithatja a

• kozvetlen napfeny
• a kalyha hoje
• a falakra felvitt védröteg (a legtöb felületkezelő anyag rossz hóellenállással rendelkezik)
• a szaunakövekból származó finom részecsék.

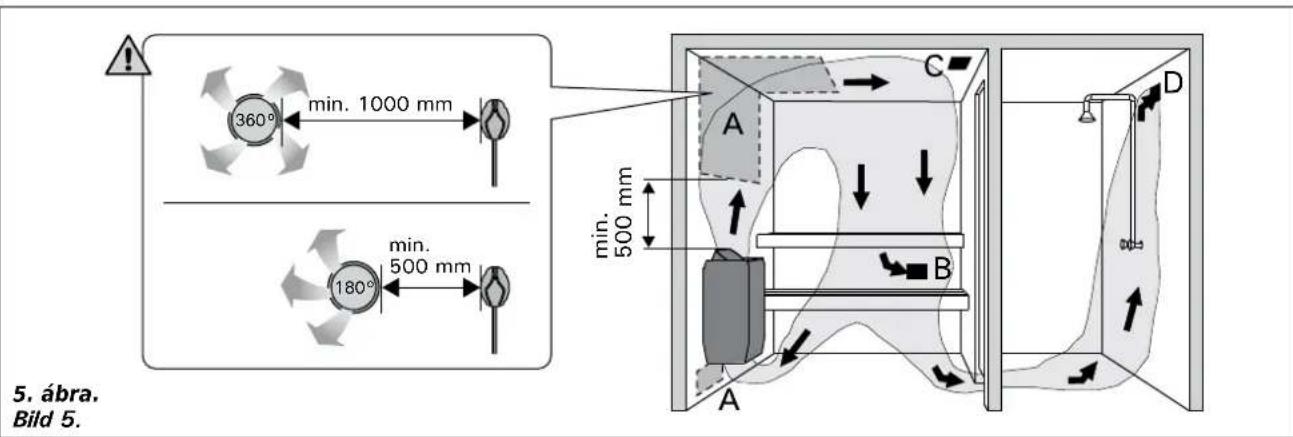

2.2. A szauna szellozese

A szauna teljes belso légterének oranként hatszor cserelodnie kell. Az 5. abra a lehetséges szelloztétési modsereket szemléteti.

2.2. Ventilation i bastun

Luften i bastun borde bytas sex ganger per timme. Bild 5 visar exempl pa ventilation av bastun.

A. Bemeneti szellózó helye. Ha mechanikus szellózót használ, a bemeneti nyilást a kályha felett helyezze el. Ha gravitácios szellózót használ, a bemeneti nyilást a kályha alatt vagy mellett helyezze el. A bemeneti szellózócso atmérõje legyen 50-100 mm. BQ-E: Ne helyezee el uyg y bemeneti szellózót, hogy a legáram lehütse a hórzekelöt (lásda hórzekelő felszerelésere vonatkozóutasításokat a vezerloegység kézikönyvében)!
B. Kimeneti szellóz. A kimeneti szellózot a padlo kozelében, a kalyhátol minél tavolabb helyezze el. A kimeneti szellózocso atméroje legyen a bemeneti csó atmérojének kétserese.
C. Opcionalis szarito szelloz (a felfutes es hasznalat kozben zarva marad). A szauna kiszaritasahoz az ajtot is nyitva hagyhatja hasznalat utan.
D. Ha a kimeneti szellózócso a furdohelyiségbe gezet, a szauna ajtaja alatti rés legyen legalább 100 mm. A mechanikus kimeneti szellózó használata kotelezó.

2.3. A kályha kimeneti teljesítmenye

Ha a falak es a mennyezet panelezese, illetve a panelek sizigelelse megelelo, a kalyha teljesitmenyét a szana légterének terefogata hatarozza meg. A szigeteles nélkuli (tegla, uveg, beton, csempe, stb.) falak nagyobb futesi teljesitmeny it genyelnek. Minden negyzemeter szigeetletlen falfelulethez adjon 1,2 m3-t a szana légteréhez. Ha peldául egy 10 m3-es szana uveg ajtóval rendelkezik, a szükséges futesi teljesitmeny egy kb. 12 m3-es szaunéval egyzik meg. Ha a szana fala farönköbo l keszült, szorozza meg a légtér terefogatat 1,5-ter. Valassza ki a terefogatnak megeleló kalyhát a 2. tablazatabol.

2.4. Higiénia

Szaunázs kozben hasznaljon törölközőt, hogy a padokran ne kerüljön verejtek.

A padokat, falakat es padlot legalabb hat havonta alaposan le kell mosni. Hasznaljon suroló kefét és szaunákhoz késztütisztítösztert.

Egy nedves ronggyal torolje le a port es szennyezodeseket a kalyharol. 10% -os citromsav-oldattal tavolitsa el a vizkovet a kalyharol, majd oblitse le.

A kályha telepitése el'tt alaposan olvassa el az utasításokat. Ellenörizze a kovetkezóket:

A kalyha típusa és teljesítánye megfelela szaunanak? Tartsa be a 2. tablázatban megadott terfogati értékeket.
- Az áramforras megfelelo a kályha típusához?
A kalyha a 6. abran es a 2. tablazatban megadott vedotavolsagoknak megfeleloen van elhelyzeve.
3.5.A tulmelegedesgatlou ujraindita

A kályhát szigóran a megadott értekek szerint kell elhelyezni. Az utasítások figyelmen kivül hagyása tüzet okozhat. Egy szaunábanCsak egy elektromos kályha helyezhető el.

3. MONTERINGSANVISNING

3.1. Färe montering

Kályha Aggregat	Süly vikt	Tel-jisit-ményEf-fekt	SzaunahelyiségBastuutrymme			Elektromos gezetékekEinstallation
			Térfogat Volym		Magas-ság Höjd	400 V 3N~		230 V 3~		230 V 1N~
						Csatlakozó kabelAnslutningskabel	Biztositék Säkringar	Csatlakozó kabelAnslutningskabel	Biztositék Säkringar	Csatlakozó kabelAnslutningskabel	Biztositék Säkringar
Modell és mérétek/Modell och mätt	Szélesség/breddBQ: 495 mmBQ-E: 470 mmMélység/djup 275 mmMagasság/höjd 440 mmKövek/stenarmax. 20 kg	kg	kW	2.3.min.m3	max.m3	min.mm	Lásd a 8. abrát. Az értékek csak a tákélbre vonatkoznak!Se bild 8. Avmàttarna gäller bara till anslutningskabeln (B)!
							A	mm2	A	mm2	A
BQ45/BQ45E	9	4,5	3	6	1900	5 x 1,5	3 x 10	4 x 2,5	3 x 16	3 x 2,5	1 x 20
BQ60/BQ60E	9,5	6,0	5	8	1900	5 x 1,5	3 x 10	4 x 2,5	3 x 16	3 x 4,0	1 x 35
BQ80/BQ80E	10	8,0	7	12	1900	5 x 2,5	3 x 16	4 x 6	3 x 25	3 x 6	1 x 35
BQ90/BQ90E	10,5	9,0	8	14	1900	5 x 2,5	3 x 16	4 x 6	3 x 25	3 x 10	1 x 40

2. tablazat Telepitési adatok

A kályha egy legalább 1900 mm magasságú fali fülkében is elhelyezhető. Aggregatet kan monteras i en väggnisch, vars hójd ár minst 1900 mm.
min. 1100 BQ-E 100-200 (Javaslat)/rekommendation: 100)
	A min. Védótvolság a faltól, felső platformétól, vagy kapaszkodóttól frán sidoyta till vagg, övre räck eller övre lave	B min. C min.	Védótvolság az elülso felület és a felső platform vagy kapaszkodó között frán framyta till övre räck aller övre lave
BQ45/BQ45E	35 20 35
BQ60/BQ60E	50 30 50
BQ80/BQ80E	100	30	80
BQ90/BQ90E	120	40	100

6. ábra Védotávolságok (minden méret millimeterben értendó)

3.2. A kályha rögzítésé a falhoz

Lásda 7.abrát.

1. A mellekelt csavarokkal rogzítse a szerelvenyt a falhoz. MEGJEGYZÉS! A panel mögött a csavarok megfelelo rogzítese erdekében egy vastagabb fali elemet kell elhelyezni, mivel a panel onmagában tuli vékony a szerelveny megtartásához. Ha a panel mögött semmilyen vastagabb fali elem nincs, a panel külso felületén kell elhelyezni azt.
2. A kályha jobb- vagy balkezes hasznalatahoz a megfelelo irányba forditva szerelje fel azt a szerelvenyre. Győzódjön meg rola, hogy a kapocs megfeleloen illeszkedik a nyílasba.
3. Emelje fel a kalyhat a fali szerelvyhez uyg, hogy a szerelveny also reszen talalhato kampok a kalyhatest pereme moge keruljenek. Egy csavarral rogzitse a kalyhatest peremet a rogzitso szerelvyhez.

3.2. Montering på vagg

Se bild7.

3.3. Elektromos gezetékek

A kályhát kizárólag szakképzett villanyszerelócsatlakoztathatja az elektromos halózathoz a vonatkozo szabályoknak megfeleloen.

A kalyhat a szauna falan levo elosztodobozhoz kell csatlakoztatni (8.abra:A) a szauna falan.Az elosztodoboznak froccsenesallonak kell lennie, es a padlotol legfeljebb 500 mm magassagban helyezheto el.
A csatlakozó kabelnek (8. ábra: B) H07RN-F vagy azzal azonos gumiboritásu típusnak kell lennie. MEGJEGYZÉS! A hohatás okozta toredezés miatt PVC szigetelesú kabelt használni tilos.
Ha a csatlakozó es telepitési kábelek a padlotól 1000 mm-nél nagyobb magasságban, a szaunan belül vagy a szauna falaiban helyezkednek el, terheles alatt legalább 170 °C homérsékletet kell kibirniuk (pl. SSJ). A szauna padlojától 1000 mm-nél

3.3. Einstallation

nagyobb magassagban elhelyezkedoelektramos alkatreszeknek legalabbb 125^ -ot kell kibirniuk (T125 jerolés).

A tapcsatlakozok mellett a 3-as tipusu kalyhak egy vezerlo csatlakozoval (P) is rendelkeznek (lasd a 10. abr). A feszultsagszabalyozasi jelCsak akkor aktiv, ha a kalyha be van kapcsolva. A kalyha vezerlo kabele konvetlenul az elosztó dobozhoz, es azon keresztul a kalyha terminalblokkjaho z van csatlakoztatva egy gumboritasu kabelle, amely a csatlakozó kabelle azonos atmeroju. Ha a masodik kabelnyilast nem hasznaljak, a feszessegoldo kapcsot csavarral rogziteni kell.
A csatlakozó doboz burkolatának zárasakor győzǎdjön meg róla, hogy a burkolat felső pereme megfeleloen helyezkedik el. Ha a felső perem nem illeszkedik megfeleloen, viz kerülhet a csatlakozó dobozba. 8. ábra

1000 mm ovanfor bastugolvet skall varagodkand for anvandning i 125^ (märkning T125).

A. Elosztó doboz
B. Csatlakozó kabel
A. Kopplingsdosa
B. Anslutningskabel

1. ábra. A csatlakozó doboz burkolatának lezarasa (minden méret millimeterben ertendó)

Bild 8. Stanga anslutningshusets front (matten i millimeter)

3.3.1. Az elektromos kalyha szigetelési Ellenallasa

A berendezes végso atvizsgalasanal elofordulhat, hogy a szigetelés Ellenallasanak meresenel szivargast eszlenek. Ez a futelemek szigetelasei altal beszivott nedvesseg okozza (a trolas vagy szallitas soran. A kalyha elso nehany hasznalata utan a nedvesseg elpaprolog a futelemekbol.

A kályha aramforrasát ne az RCD (megmarado áramberendezés) egységen keresztül csatlakoztassa!

3.4. A gezérloegység és az érzékelők telepítese (BQ-E)

A vezerl'o egységhez részletes telepitési utasitások tartoznak. Szerelje a homérseklet-érékelot a szauna falára, a kályha föle. Az érékelot a kályha oldalsó koźepvonalára, 100 mmre l a mennyezet ala kell felszerelni. 6. abra

Ne helyezze el uyg a bemeneti szellozot, hogy a tegaram lehutse a hoerzekelot. 5. abra

3.4.1. Megfelelo vezerloegységek

A gezérlo egységek legújabb modelljeit lásd a www.harvia. com webboldalon.

3.3.1. Elaggregatets isoleringsresistans

3.5. A tulmelegedesgátó ujraindítasa

Ha a szauna hómér séklete veszélyesen megemelkedik, a tulmelegedésgátlo megszakítja a kálya aramellatasat. A páegységCsak a kálya lehülse utan kapcsolhato vissza. A gomb megnyomása elott meg kell allapitani a hiba okat.

A kovek szetmorzsolódtak vagy tuli szorosan egymashoz nyomódnak?
A kalyhat tul hosszuideig mukodtettek?
A termosztát érzekelöje nincs a helyén, vagy megserült?
A kalyhat eros raskodas vagy utes erte?

B: Az ujrainditó gomb a kályha csatlakozó dobozában talalhato. Az ujrainditastCsak szakképzett villanyszereló végeshetl.

A keszülék tulhevülés elleni védelme kioldhat -15° C / 5° F alatti hómersekletnél is (tárolás, szállías, környezet). Telepítés elött vigyük a keszüléket me-

leg kornyezetbe. A tulhevulés elleni védelem visszaallithato, ha a keszülek homerséklete kb. 18^ / 64^. A tulhevulés elleni védelmet vissza kell allitani a kszülek hasznalata elott.

BQ-E

Lásd a vezérlo egység telepítésiutasításait.

BQ

Bild 9.

11. ábra A BQ-E típusú kályha elektromos csatlakozásai
Bild 11. BQ-E-aggregatets elinstallationer

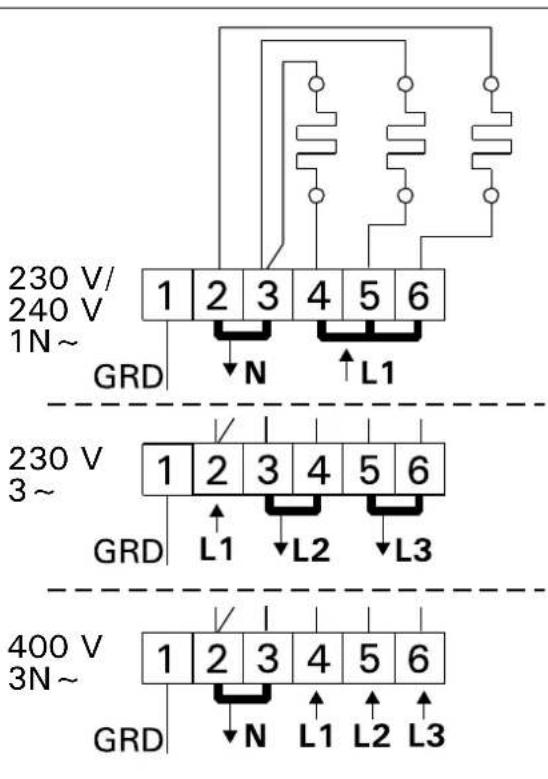

10. abra A BQ-as típusú kályha elektramos csatlakozásai Bild 10. BQ-aggregatets elinstallationer

1. MODE D'UTILISATION 1. INSTRUCTIES VOOR GEBRUK
