Termék típusa	Szauna elektromos kályha
Márka	Harvia
Modell	Qubic HBQ604M
Kategória	Fűtés
Teljesítmény	6 kW (BQ60 modellnek megfelelő)
Elektromos táplálás	230 V / 400 V, egyfázisú vagy háromfázisú a bekötéstől függően
Vezérlés típusa	Mechanikus időkapcsoló és termosztát (beépített) vagy külön vezérlőközpont (változattól függően)
Ajánlott hőmérséklet-tartomány	65-80 °C
Ajánlott kabintérfogat	6-10 m³ (szigeteléstől függően)
Oldalsó biztonsági távolság (A min)	50 mm
Elülső biztonsági távolság (C min)	50 mm
Padhoz mért biztonsági távolság (B min)	30 mm
Ajánlott kőanyag	Peridotit, olivin, olivin-dolerit, 5-10 cm átmérő
Túlmelegedés elleni védelem	Igen, kézi újraindítással lehűlés után
Garancia	2 év háztartási használatra, 1 év lakossági használatra
Karbantartás	Kövek cseréje évente legalább egyszer, felületek tisztítása
Alkatrészek	Elérhetők, a kézikönyvben találhatók (Alkatrészek szakasz)

Gyakran ismételt kérdések - Qubic HBQ604M HARVIA

Hogyan kell elhelyezni a kályha köveit?

Használjon hasított, szögletes köveket 5-10 cm átmérőjű (peridotit, olivin vagy olivin-dolerit). Porolja le őket egymásra rakás előtt. Ne szorítson köveket a fűtőelemek közé, ne tömörítse túl, és ügyeljen arra, hogy a kövek egymást támasszák, ne a fűtőelemeken támaszkodjanak. Ne alakítson ki magas halmot, és ne helyezzen a köztérbe olyan tárgyat, amely módosítja a levegő áramlását.

Mekkora teljesítmény megfelelő a szaunámhoz?

A kályha teljesítményét a kabin térfogatához kell igazítani. 6-10 m³ térfogat esetén egy 6 kW-os modell, mint a Qubic HBQ604M, megfelel. Ha a falak nem szigeteltek (tégla, üveg stb.), adjon hozzá 1,2 m³-t minden nem szigetelt fal négyzetméterenként. Gerendafalak esetén szorozza meg a térfogatot 1,5-tel. További részletekért lásd a kézikönyv 2. táblázatát.

Hogyan állítsam be a hőmérsékletet és az időkapcsolót?

Használja az időkapcsolót a működési idő beállításához (A szakasz azonnali indításhoz, B szakasz előre beprogramozáshoz). A termosztát lehetővé teszi a kívánt hőmérséklet fenntartását. Kezdje a maximális állásban, majd kissé állítsa az óramutató járásával ellentétes irányba, ha a hőmérséklet túl magas.

Mit tegyek, ha a kályha nem melegít?

Először ellenőrizze a biztosítékokat és hogy az összes fűtőelem bekapcsol-e. Növelje a termosztát beállítását. Győződjön meg arról, hogy a kályha teljesítménye elegendő a kabin térfogatához. Ellenőrizze, hogy a kövek nincsenek-e túl tömörítve (akadályozva a légáramlást), és hogy a kabin szellőzése megfelelő (6 légcsere óránként).

Hogyan kell karbantartani a kályhát és a köveket?

Évente legalább egyszer helyezze vissza a köveket és távolítsa el a szétesett darabokat a kályha aljáról. Cserélje ki az elhasználódott köveket újakra. Tisztítsa meg a kályha felületeit nedves ruhával, és távolítsa el a mészfoltokat 10%-os citromsavoldattal, majd öblítse le. A szauna padjait, falait és padlóját félévente kell mosni.

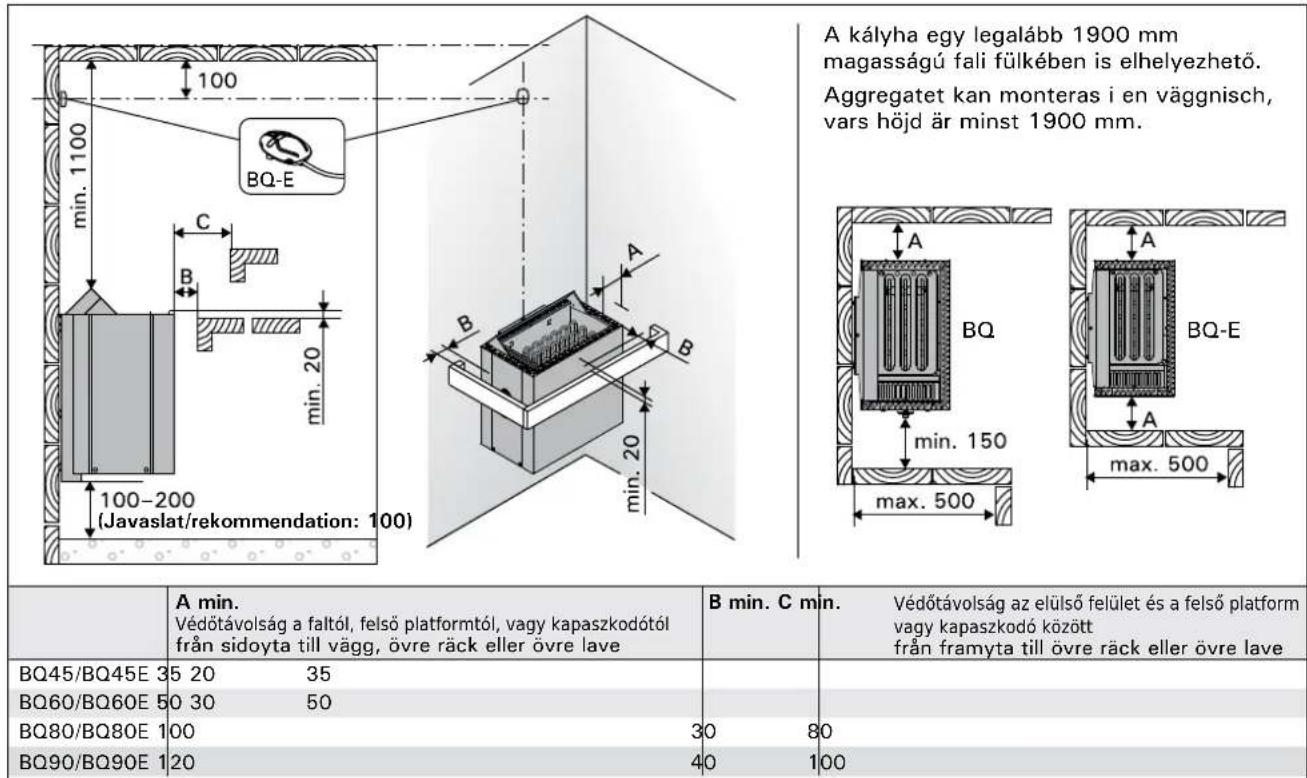

Milyen biztonsági távolságokat kell betartani?

A HBQ604M modellhez (BQ60-nak megfelelő) tartsa be: minimális oldalsó távolság (A) 50 mm, elülső távolság (C) 50 mm és a felső padhoz mért távolság (B) 30 mm. Ezek az értékek megelőzik a tűzveszélyt. A kályha legalább 1900 mm magas bemélyedésbe telepíthető.

Hogyan lehet visszaállítani a túlmelegedés elleni biztonsági kapcsolót?

Ha a túlmelegedés elleni védelem bekapcsolt, várja meg, amíg a kályha lehűl. A visszaállító gomb a kályha csatlakozódobozában található. Csak elektromos szerelésre jogosult személy nyomhatja meg ezt a gombot. A visszaállítás előtt állapítsa meg az okot (tömörített kövek, hosszan tartó használat, hibás érzékelő, ütés).

Használhatók kerámia vagy szteatit kövek?

Nem, tilos porózus kerámia vagy puha szteatit könnyű kövek használata. Ezek az anyagok nem nyelnek elég hőt, és károsíthatják a fűtőelemeket. Csak hasított, szögletes köveket használjon, mint a peridotit, olivin vagy olivin-dolerit.

Milyen minőségű vizet használjak a kövekre locsoláshoz?

Használjon háztartási vízminőségi követelményeknek megfelelő vizet (a kézikönyv 1. táblázata). Ízesítéshez csak erre a célra szánt esszenciákat használjon, és kövesse a csomagoláson található utasításokat. Ne locsoljon egyszerre 2 dl-nél több vizet, hogy elkerülje a forró víz fröccsenését.

Hogyan kell felszerelni a hőmérséklet-érzékelőt (BQ-E modellek)?

A hőmérséklet-érzékelőt a szauna falára kell felszerelni a kályha fölé, annak szélességi középvonalában, a mennyezettől 100 mm-re. Ne helyezze a légbeömlőt úgy, hogy a légáramlás hűtse az érzékelőt. A helyeket lásd a kézikönyv 6. ábráján.

HASZNÁLATI ÚTMUTATÓ Qubic HBQ604M HARVIA

HU: A készülék túlhevülés elleni védelme kioldhat -15°C / 5°F alatti hőmérsékletnél is (tárolás, szállítás, környezet). Telepítés előtt vigyük a készüléket meleg környezetbe. A túlhevülés elleni védelem visszaállítható, ha a készülék hőmérséklete kb. 18°C / 64°F. A túlhevülés elleni védelmet vissza kell állítani a készülék használata előtt. Lásd a használati útmutatót > Túlhevülés elleni védelem visszaállítása.

A használati utasítás a szauna tulajdonosának vagy üzemeltetőjének, illetve a kályhát telepítő villanyszerelőnek szól. A telepítést végző személynek a telepítés után át kell adnia a használati utasítást a szauna tulajdonosának vagy üzemeltetőjének. Kérjük, a kályha használata előtt alaposan olvassa el a használati utasítást.

A kályhát szaunahelyiségek fürdőhőmérsékletre való felfűtésére szolgál. A készülék semmilyen egyéb felhasználásra nem alkalmas.

Gratulálunk a vásárlásához!

• Garancia:
- A családi szaunák kályháinak és vezérlőrendszereinek jótállási ideje két (2) év.
- A közösségi szaunák kályháinak és vezérlőrendszereinek jótállási ideje egy (1) év.
- A jótállás nem terjed ki a nem megfelelő telepítésból vagy karbantartásból, illetve nem rendeltetésszerű használatból adódó károkra.
- A jótállás nem terjed ki a gyártó utasításainak nem megfelelő kövek használatából adódó károkra.

TARTALOMJEGYZÉK

1. HASZNÁLATI UTASÍTÁS ......22

1.1. A szaunakövek elhelyezése 22 1.1.1. Karbantartás 22
1.2. A szauna felfütése 23
1.3. A kályha használata .... 23 1.3.1. A kályha bekapcsolása .... 23 1.3.2. Az időzítő használata (időzített bekapcsolás) .... 23 1.3.3. A kályha kikapcsolása .... 24 1.3.4. A hőmérséklet beállítása .... 24
1.4. A forró kövek lelocsolása 24
1.5. Utasítások a szauna használatához 25
1.6. Figyelmeztetések 25
1.6.1. Szimbólumok leírása. 25
1.7. Hibaelhárítás 25

1. SZAUNAHELYISÉG .....27

2.1. A szauna kialakítása .... 27 2.1.1. A fallemezek feketedése .... 27
2.2. A szauna szellőzése.... 28
2.3. A kályha kimeneti teljesítménye 28
2.4. Higiénia 28

1. TELEPÍTÉSI UTASÍTÁSOK ......29

3.1. Telepítés előtt 29
3.2. A kályha rögzítése a falhoz 30
3.3. Elektromos vezetékek 30
3.3.1. Az elektromos kályha szigetelési ellenállása ...... 31
3.4. A vezérlőegység és az érzékelők telepítése (BQ-E) ...... 31
3.4.1. Megfelelő vezérlő egységek 31
3.5. A túlmelegedésgátló újraindítása 32

1. PÓTALKATRÉSZEK 81

1. HASZNÁLATI UTASÍTÁS

1.1. A szaunakövek elhelyezése

A szaunakövek elrendezése jelentősen befolyásolja a kályha teljesítményét (1. ábra).

Fontos információ a szaunakövekröl:

• A kályhában 5-10 cm átmérőjű köveket helyezzen el.
• Kizárólag szaunakályhákhoz készült, tört követ használjon. Megfelelő kötípusok pl. a peridotit, olivindolerit, és olivin.
• Ne használjon könnyű, porózus kerámia köveket vagy puha szappanköveket. Ezek a kötípusok nem nyelnek el elég hőt. Ez a fütőtestek károsodásához vezethet.
• A kövek elhelyezése előtt mossa le azokról a porréteget.

A kövek elhelyezésekor ügyeljen a következőkre:

• Ne ejtse a köveket a kályhába.
• Ne ékelje a köveket a fütötestek közé.
• Szellősen helyezze el a köveket, hogy biztosítsa a megfelelő légáramlást.
• Úgy rendezze el a köveket, hogy azok a fütőtestek helyett egymásra nehezedjenek.
• Ne halmozza túl magasra a köveket a kályha tetején.
• Semmilyen egyéb tárgyat vagy készüléket ne helyezzen a kályhára vagy a közelébe, mivel ez befolyásolhatja a kályhán átáramló levegő irányát és mennyiségét.

1. BRUKSANVISNING

1. ábra A szaunakövek elhelyezése

A folyamatos hömérsékletváltozás miatt a szaunakövek idővel morzsolódni kezdenek. Évente egyszer, vagy gyakori használat esetén többször rendezze át a köveket a kályhában. Távolítsa el a kályha alján összegyült ködarabokat, és cserélje ki az elhasználódott köveket. Ez segít fenntartani a kályha teljesítményét, és elkerülni a túlmelegedést.

1.1.1. Underhåll

1.2. A szauna felfűtése

A kályha első használatakor a fütötestek és a kövek égett szagot kelthetnek. Gondoskodjon a szauna szellőztetéséről.

Ha a kályha teljesítménye és a szauna szigetelése megfelelő, a szauna felfűtése körülbelül fél órát vesz igénybe (2.3). A szaunakövek általában a helyiséggel egy időben érik el az optimális hőmérsékletet. A szaunák optimális hőmérséklet-tartománya kb. 65-80 °C.

1.3. A kályha használata

A kályha bekapcsolása előtt mindig ellenőrizze, hogy semmi nincs a kályha tetején vagy a javasolt védőtávolságon belül. ▶1.6.

• A BQ45, BQ60, BQ80, és BQ90 modellek időzítővel és termosztáttal is rendelkeznek. Az időzítő a kályha működési idejének, a termosztát pedig a hőmérséklet beállítására szolgál. ▶1.3.1.-1.3.4.
• A BQ45E, BQ60E, BQ80E, és BQ90E modelleket külön vezérlő egységgel lehet irányítani. Ezek használatát lásd a vezérlőegységek kézikönyvében.

2. ábra Időzítő kapcsolója 3. ábra Termosztát kapcsolója

1. ábra Időzítő kapcsolója
   Bild 2. Tidströmställarens reglage
   Bild 3. Termostatens reglage

1.3.1. A kályha bekapcsolása

Fordítsa az időzítő kapcsolóját „be” állásba (a2. ábra A jelzése, 0–4 óra). A kályha ekkor azonnal bekapcsol.

1.3.2. Az időzítő használata (időzített bekapcsolás)

Fordítsa az időzítő kapcsolóját az „időzítés” állásba (lásd B jelzés, 2. ábra, 0-8 óra). Amikor a kapcsoló eléri a „be” állást, a kályha bekapcsol. A kályha körülbelül négy óráig üzemel.

Példa: Egy három órás sétát, majd egy szaunás fürdőzést tervez. Fordítsa az időzítő kapcsolóját a 2-es „időzített” állásba.

Az időzítő elkezd visszaszámolni. Kér óra elteltével a kályha bekapcsol. Mivel a szauna felfűtése körülbelül egy órát vesz igénybe, mire visszaér a sétából, a szauna készen fog állni a használatra.

1.3.1. Bastuaggregatet på genast

1.3.3. A kályha kikapcsolása

A kályha kikapcsol, amikor az időzítő eléri a nullát. Ha előbb akarja kikapcsolni a kályhát, kézzel fordítsa vissza a tárcsát nulla állásba. Ha már nem használja a szaunát, kapcsolja ki a kályhát. Javasoljuk, hogy használat után rövid ideig hagyja bekapcsolva a kályhát, hogy a szauna fából készült elemei megfelelően kiszáradjanak.

MEGJEGYZÉS! Mindig ellenőrizze, hogy a kályha kikapcsolt, amikor az időzítő tárcsája eléri a nulla állást.

1.3.4. A hömérséklet beállítása

A termosztáttal (3. ábra) állíthatja be a szaunahelyiség kívánt hőmérsékletét. Keresse meg az Önnek leginkább megfelelő hőmérsékletet.

Először próbálja ki a maximális fokozatot. Ha túl magasnak érzi a hőmérsékletet, fordítsa el a tárcsát néhány fokozattal az óramutató járásával ellentétes irányban. Vegye figyelembe, hogy a maximális tartományban ez a néhány fokozat is jelentősen befolyásolja a hőmérsékletet.

1.4. A forró kövek lelocsolása

A szaunahelyiség levegője a felfűtés közben kiszárad. Ezért a megfelelő páratartalom biztosításához a kályhában lévő köveket le kell locsolni vízzel. A magas hőmérséklet és göz mindenkire más hatással van - kísérletezzen a hőmérséklettel és páratartalommal, amíg megtalálja az Önnek legkényelmesebb szintet.

MEGJEGYZÉS! A kanál maximális úrtartalma 0,2 liter. Ha túl sok vizet locsol a kövekre, előfordulhat, hogy az csak részben párolog el, és a maradék forró víz kifröcskölhet a kályhából. Soha ne locsoljon vizet a kövekre, ha bárki a kályha közelében tartózkodik, mert a forró gőz égési sérüléseket okozhat.

MEGJEGYZÉS! A kályhakövekre csak a tiszta csapvíz követelményeinek (1. táblázat) megfelelő vizet locsoljon. A vízhez csak kifejezetten szaunázáshoz készült aromákat adjon. Tartsa be a csomagoláson jelzett utasításokat.

Víz tulajdonságaiVattenegenskap	HatásEffekt	JavaslatRekommendation
HumuszkoncentrációHumuskoncentration	Szín, íz, csapadékokFärg, smak, utfällningar	<12 mg/l
VaskoncentrációJärnkoncentration	Szín, szag, íz, csapadékokFärg, lukt, smak, utfällningar	<0,2 mg/l
Keménység: elsősorban a mangán (Mn) és mész, azaz kalci-um (Ca) koncentrációja befolyásolja.Hårdhet: de viktigaste ämnena är mangan (Mn) och kalk, dvs. kalcium (Ca)	CsapadékokUtfällningar	Mn: <0,05 mg/lCa: <100 mg/l
Klórozott vízKlorerat vatten	Egészségügyi kockázatokHälsorisk	Tilos használniFörbjudet att använda
TengervízHavsvatten	RozsdásodásSnabb korrosion	Tilos használniFörbjudet att använda

1. táblázat Vízminőségi követelmények

1.5. Utasítások a szauna használatához

• Szaunázás előtt zuhanyozzon le.
• Csak addig maradjon a szaunában, amíg kényelmesnek érzi.
• Feledkezzen meg a gondjairól, és lazuljon el.
• Tartsa be az udvariassági szabályokat, és ne zavarjon másokat hangos beszéddel.
• Ne locsolja le túl gyakran a köveket, mivel a túl magas páratartalom sokaknak kellemetlen lehet.
• Szükség esetén hütse a börét. Ha az egészségi állapota megfelelő, ússzon egyet egy medencében.
  • Szaunázás után zuhanyozzon le.
• Rövid ideig pihenjen, és várja meg, hogy a pulzusa megnyugodjon. Igyon friss vizet vagy üdítót, hogy pótolja az elvesztett nedvességet.

1.6. Figyelmeztetések

• Ha túl sokáig marad a szaunában, a testhőmérséklete veszélyesen meg
• Ne menjen túl közel a kályhához, amikor az működik. A kövek és a kályha felülete égési sérüléseket okozhatnak.
• Gyermekeket ne engedjen a kályha közelébe.
• Kisgyermekek, fogyatékkal élő és beteg személyek nem használhatják a szaunát felügyelet nélkül.
• A szaunázás egészségügyi korlátozásairól érdeklődjön orvosánál.
• Kisbabák szaunáztatásáról érdeklődjön gyermekorvosánál.
• A szaunahelyiségben óvatosan mozogjon, mivel a platformok és a padló csúszósak lehetnek.
• Soha ne szaunázzon alkohol, erős gyógyszerek, vagy kábítószerek hatása alatt.
• Soha ne aludjon el a szaunában.
• A tengeri levegő vagy magas páratartalom rozsdásodást okozhatnak a kályhán.
• Ne száritson ruhákat a szaunában, mivel ez tüzet okozhat. A túl magas páratartalom kárt tehet az elektromos alkatrészekben.

1.6.1. Szimbólumok leírása.

Olvassa el a kézikönyvet.

Ne fedje le.

1.7. Hibaelhárítás

Megjegyzés! A javítási műveleteket kizárólag szakképzett karbantartó személyzet végezheti.

A kályha nem füt.

• Ellenőrizze a kályha biztosítékainak állapotát.
• Ellenőrizze, hogy a tápkábel csatlakoztatva van (▷3.3.).
• Fordítsa az időzítő kapcsolóját „be” állásba (1.3.1.).
• Fordítsa magasabb fokozatba a termosztátot (1.3.4.).
• Ellenőrizze, hogy a túlmelegedésgátló nem aktiválódott. Az időzítő működik, de a kályha nem fűt. (▶3.5.)

1.5. Badanvisningar

A szauna túl lassan melegszik fel. A víz túl gyorsan lehúti a szaunaköveket.

• Ellenőrizze a kályha biztosítékainak állapotát.
• Ellenőrizze, hogy a fűtőelemek izzanak, amikor a kályha be van kapcsolva.
• Fordítsa magasabb fokozatba a termosztátot (1.3.4.).
• Ellenőrizze, hogy a kályha kimeneti teljesítménye megfelelő (▶2.3.).
• Ellenőrizze a szaunaköveket (1.1.). A túl szorosan felhalmozott kövek, a kövek elmozdulása, vagy a nem megfelelő kötípus használata akadályozhatja a légáramlást a kályhában, csökkentve a fűtési teljesítményt.
• Ellenőrizze a szaunahelyiség szellőzését (2.2.).

A szauna gyorsan bemelegszik, de a kövek nem forrósodnak fel eléggé. A kövekre locsolt víz átfolyik a kályhán.

• Ellenőrizze, hogy a kályha kimeneti teljesítménye nem túl magas (▷2.3.).
• Ellenőrizze a szaunahelyiség szellőzését (2.2.).

A szauna egyenetlenül melegszik fel.

- Ellenőrizze, hogy a kályha a megfelelő magasságban van elhelyezve. A kályha akkor fűti a leghatékonyabban a szaunát, ha a padlótól 100 mm magasságba szerelik fel. A maximális telepítési magasság 200 mm. (▶3.2.)

A kályha közelében lévő falak vagy egyéb tárgyak megfeketednek.

• Ellenőrizze a védőtávolságok betartását (3.1.).
• Ellenőrizze a szaunaköveket ( 1.1.). A túl szorosan felhalmozott kövek, a kövek elmozdulása, vagy a nem megfelelő kötípus használata akadályozhatja a légáramlást a kályhában, ami túlmelegedést okozhat.
  • Lásd a 2.1.1. fejezetet.

A kályha kellemetlen szagot kelt fűtés közben.

• Lásd az 1.2. fejezetet.
- A forró levegőben bizonyos szagok élesebben érezhetők, még akkor is, ha nem a szaunából vagy a kályhából származnak. Ilyenek például a festék, ragasztó, olaj, és füszerek szaga.

A kályha zajosan működik.

• 3: Az időzítő mechanikus alkatrész, amely működés közben ketyegő hangot ad. Ha az időzítő akkor is ketyeg, amikor a kályha ki van kapcsolva, ellenőrizze a vezetékeket.
• A durranó zajokat általában a hőtől megrepedő kövek okozzák.
• A kályha alkatrészeinek hőtágulása szintén zajt kelthet.

2.1. A szauna kialakítása 2.1. Bastuns konstruktion

A. Gyapjú szigetelés, 50-100 mm vastag. A takarékos fűtés érdekében a szaunát megfelelően szigetelni kell.
B. Nedvesség elleni védelem, pl. alumíniumfólia. A fólia tükröző felülete nézzen a szauna belseje felé. Az illesztéseknél használjon alumínium ragasztószalagot.
C. A nedvességzáró lemez és a fallemez között hagyjon kb. 10 mm hézagot (javaslat).
D. Könnyű, 12-16 mm vastagságú fallemez. A fallemezek elhelyezése előtt ellenőrizze a kályha elektromos vezetékeit és a padok rögzítő szerelvényeit.
E. A fal- és mennyezeti lemez között hagyjon 3 mm hézagot.
F. A szauna belmagassága általában 2100-2300 mm. A minimális magasság a kályha típusától függ (lásd a 2. táblázatot). A legfelső pad és a mennyezet közötti térköz nem haladhatja meg az 1200 mm-t.
G. A padló burkolásához használjon kerámia lapokat és sötét színű fugát. A szaunakövekből származó törmelék vagy a szaunavíz szennyeződései elszínezhetik és/vagy károsíthatják az érzékenyebb burkolóanyagokat.

MEGJEGYZÉS! A túzzáró fal szigeteléséről érdeklődjön a helyi tűzoltóságnál. A használatban lévő kéménykürtőket tilos szigetelni.

MEGJEGYZÉS! A közvetlenül a falra vagy a mennyezetre helyezett, könnyű védőburkolatok tűzveszélyesek lehetnek.

2.1.1. A fallemezek feketedése

A fából készült fallemezek idővel megfeketednek. Ez normális. A folyamatot felgyorsíthatja a

• közvetlen napfény
• a kályha hője
• a falakra felvitt védőréteg (a legtöbb felületkezelő anyag rossz hőellenállással rendelkezik)
• a szaunakövekböl származó finom részecskék.

2.2. A szauna szellőzése

A szauna teljes belső légterének óránként hatszor cserélődnie kell. Az 5. ábra a lehetséges szellőztetési módszereket szemlélteti.

2.2. Ventilation i bastun

A. Bemeneti szellőző helye. Ha mechanikus szellőzőt használ, a bemeneti nyílást a kályha felett helyezze el. Ha gravitációs szellőzőt használ, a bemeneti nyílást a kályha alatt vagy mellett helyezze el. A bemeneti szellőzőcső átmérője legyen 50-100 mm.
BQ-E: Ne helyezze el úgy a bemeneti szellőzőt, hogy a légáram lehütse a hőérzékelőt (lásd a hőérzékelő felszerelésére vonatkozó utasításokat a vezérlőegység kézikönyvében)!
B. Kimeneti szellőző. A kimeneti szellőzőt a padló közelében, a kályhától minél távolabb helyezze el. A kimeneti szellőzőcső átmérője legyen a bemeneti cső átmérőjének kétszerese.
C. Opcionális szárító szellőző (a felfűtés és használat közben zárva marad). A szauna kiszárításához az ajtót is nyitva hagyhatja használat után.
D. Ha a kimeneti szellőzőcső a fürdőhelyiségbe vezet, a szauna ajtaja alatti rés legyen legalább 100 mm. A mechanikus kimeneti szellőző használata kötelező.

2.3. A kályha kimeneti teljesítménye

Ha a falak és a mennyezet panelezése, illetve a panelek szigetelése megfelelő, a kályha teljesítményét a szauna légterének térfogata határozza meg. A szigetelés nélküli (tégla, üveg, beton, csempe, stb.) falak nagyobb fűtési teljesítményt igényelnek. Minden négyzetméter szigeteletlen falfelülethez adjon 1,2 m³-t a szauna légteréhez. Ha például egy 10 m³-es szauna üveg ajtóval rendelkezik, a szükséges fűtési teljesítmény egy kb. 12 m³-es szaunáéval egyezik meg. Ha a szauna fala farönkökből készült, szorozza meg a légtér térfogatát 1,5-tel. Válassza ki a térfogatnak megfelelő kályhát a 2. táblázatból.

2.4. Higiénia

Szaunázás közben használjon törölközöt, hogy a padokra ne kerüljön verejték.

A padokat, falakat és padlót legalább hat havonta alaposan le kell mosni. Használjon súroló kefét és szaunákhoz készült tisztítószert.

Egy nedves ronggyal törölje le a port és szennyeződéseket a kályháról. 10%-os citromsav-oldattal távolítsa el a vízkövet a kályháról, majd öblítse le.

3. TELEPÍTÉSI UTASÍTÁSOK

3.1. Telepítés előtt

A kályha telepítése előtt alaposan olvassa el az utasításokat. Ellenőrizze a következőket:

• A kályha típusa és teljesítménye megfelel a szaunának? Tartsa be a 2. táblázatban megadott térfogati értékeket.
• Az áramforrás megfelelő a kályha típusához?
• A kályha a 6. ábrán és a 2. táblázatban megadott védőtávolságoknak megfelelően van elhelyezve.
  • 3.5. A túlmelegedésgátló újraindítása

A kályhát szigorúan a megadott értékek szerint kell elhelyezni. Az utasítások figyelmen kívül hagyása tüzet okozhat. Egy szaunában csak egy elektromos kályha helyezhető el.

3. MONTERINGSANVISNING

3.1. Före montering

Kályha AggregatModell és méretek/ Modell och mätt	Súly vikt	Tel- jesit- mény Ef- fekt	Szaunahelyiség Bastuutrymme			Elektromos vezetékek Einstallation
			Térfogat Volym		Magas- ság Höjd	400 V 3N~		230 V 3~		230 V 1N~
						Csatlakozó kábel Anslutningskabel	Biztosíték Säkringar	Csatlakozó kábel Anslutningskabel	Biztosíték Säkringar	Csatlakozó kábel Anslutningskabel	Biztosíték Säkringar
Szélesség/breddBQ: 495 mmBQ-E: 470 mmMélység/djup 275 mmMagasság/höjd 440 mmKövek/stenar max. 20 kg	kg	kW	2.3.			Lásd a 8. ábrát. Az értékek csak a tápkábelre vonatkoznak!Se bild 8. Avmåttarna gäller bara till anslutningskabeln (B)!
			min. m^3	max. m^3	min. mm	mm^2	A	mm^2	A	mm^2	A
BQ45/BQ45E	9	4,5	3	6	1900	5 x 1,5	3 x 10	4 x 2,5	3 x 16	3 x 2,5	1 x 20
BQ60/BQ60E	9,5	6,0	5	8	1900	5 x 1,5	3 x 10	4 x 2,5	3 x 16	3 x 4,0	1 x 35
BQ80/BQ80E	10	8,0	7	12	1900	5 x 2,5	3 x 16	4 x 6	3 x 25	3 x 6	1 x 35
BQ90/BQ90E	10,5	9,0	8	14	1900	5 x 2,5	3 x 16	4 x 6	3 x 25	3 x 10	1 x 40

2. táblázat Telepítési adatok

Tabell 2. Monteringsdata för aggregat

1. ábra Védőtávolságok (minden méret milliméterben értendő)
   Bild 6. Säkerhetsavständ (mätten i millimeter)

3.2. A kályha rögzítése a falhoz

Lásd a 7. ábrát.

1. A mellékelt csavarokkal rögzítse a szerelvényt a falhoz. MEGJEGYZÉS! A panel mögött a csavarok megfelelő rögzítése érdekében egy vastagabb fali elemet kell elhelyezni, mivel a panel önmagában túl vékony a szerelvény megtartásához. Ha a panel mögött semmilyen vastagabb fali elem nincs, a panel külső felületén kell elhelyezni azt.
2. A kályha jobb- vagy balkezes használatához a megfelelő irányba fordítva szerelje fel azt a szerelvényre. Győződjön meg róla, hogy a kapocs megfelelően illeszkedik a nyílásba.
3. Emelje fel a kályhát a fali szerelvényhez úgy, hogy a szerelvény alsó részén található kampók a kályhatest pereme mögé kerüljenek. Egy csavarral rögzítse a kályhatest peremét a rögzítő szerelvényhez.

1. ábra A kályha rögzítése a falhoz (minden méret milliméterben értendő)
   Bild 7. Montering på vägg (måtten i millimeter)

3.3. Elektromos vezetékek

A kályhát kizárólag szakképzett villanyszerelő csatlakoztathatja az elektromos hálózathoz a vonatkozó szabályoknak megfelelően.

• A kályhát a szauna falán lévő elosztó dobozhoz kell csatlakoztatni (8. ábra: A) a szauna falán. Az elosztó doboznak fröccsenésallónak kell lennie, és a padlótól legfeljebb 500 mm magasságban helyezhető el.
• A csatlakozó kábelnek (8. ábra: B) H07RN-F vagy azzal azonos gumiborítású típusnak kell lennie. MEGJEGYZÉS! A hőhatás okozta töredezés miatt PVC szigetelésű kábelt használni tilos.
• Ha a csatlakozó és telepítési kábelek a padlótól 1000 mm-nél nagyobb magasságban, a szaunán belül vagy a szauna falaiban helyezkednek el, terhelés alatt legalább 170 °C hőmérsékletet kell kibírniuk (pl. SSJ). A szauna padlójától 1000 mm-nél

3.3. Elinstallation

nagyobb magasságban elhelyezkedő elektromos alkatrészeknek legalább 125 °C-ot kell kibírniuk (T125 jelölés).

• A tápcsatlakozók mellett a 3-as típusú kályhák egy vezérlő csatlakozóval (P) is rendelkeznek (lásd a 10. ábrát). A feszültségszabályozási jel csak akkor aktív, ha a kályha be van kapcsolva. A kályha vezérlő kábele közvetlenül az elosztó dobozhoz, és azon keresztül a kályha terminálblokkjához van csatlakoztatva egy gumiborítású kábellel, amely a csatlakozó kábellel azonos átmérőjű. Ha a második kábelnyílást nem használják, a feszességoldó kapcsot csavarral rögzíteni kell.
• A csatlakozó doboz burkolatának zárásakor győződjön meg róla, hogy a burkolat felső pereme megfelelően helyezkedik el. Ha a felső perem nem illeszkedik megfelelően, víz kerülhet a csatlakozó dobozba. 8. ábra

A. Elosztó doboz
B. Csatlakozó kábel
A. Kopplingsdosa
B. Anslutningskabel

1. ábra. A csatlakozó doboz burkolatának lezárása (minden méret milliméterben értendő) Bild 8. Stänga anslutningshusets front (mätten i millimeter)

3.3.1. Az elektromos kályha szigetelési ellenállása

A berendezés végső átvizsgálásánál előfordulhat, hogy a szigetelés ellenállásának mérésénél szivárgást észlelnek. Ez a fűtőelemek szigetelései által beszívott nedvesség okozza (a tárolás vagy szállítás során. A kályha első néhány használata után a nedvesség elpárolog a fűtőelemekből.

A kályha áramforrását ne az RCD (megmaradó áramberendezés) egységen keresztül csatlakoztassa!

3.4. A vezérlőegység és az érzékelők telepítése (BQ-E)

A vezérlő egységhez részletes telepítési utasítások tartoznak. Szerelje a hömérséklet-érzékelőt a szauna falára, a kályha fölé. Az érzékelőt a kályha oldalsó középvonalára, 100 mmrel a mennyezet alá kell felszerelni. 6. ábra

Ne helyezze el úgy a bemeneti szellőzőt, hogy a légáram lehűtse a hőérzékelőt. 5. ábra

3.4.1. Megfelelő vezérlő egységek

A vezérlő egységek legújabb modelljeit lásd a www.harvia.com weboldalon.

3.3.1. Elaggregatets isoleringsresistans

3.5. A túlmelegedésgátló újraindítása

Ha a szauna hömérséklete veszélyesen megemelkedik, a túlmelegedésgátló megszakítja a kályha áramellátását. A tápegység csak a kályha lehülése után kapcsolható vissza. A gomb megnyomása előtt meg kell állapítani a hiba okát.

• A kövek szétmorzsolódtak vagy túl szorosan egymáshoz nyomódnak?
• A kályhát túl hosszú ideig működtették?
• A termosztát érzékelője nincs a helyén, vagy megsérült?
• A kályhát erős rázkódás vagy ütés érte?

B: Az újraindító gomb a kályha csatlakozó dobozában található. Az újraindítást csak szakképzett villanyszerelő végezheti el.

A készülék túlhevülés elleni védelme kioldhat -15°C / 5°F alatti hömérsékletnél is (tárolás, szállítás, környezet). Telepítés előtt vigyük a készüléket me-

leg környezetbe. A túlhevülés elleni védelem visszaállítható, ha a készülék hőmérséklete kb. 18° C / 64° F. A túlhevülés elleni védelmet vissza kell állítani a készülék használata előtt.

BQ-E

Lásd a vezérlő egység telepítési utasításait.

BQ

▶ Bild 9.

1. ábra A BQ-as típusú kályha elektromos csatlakozásai Bild 10. BQ-aggregatets elinstallationer

1. MODE D'UTILISATION 1. INSTRUCTIES VOOR GEBRUIK
