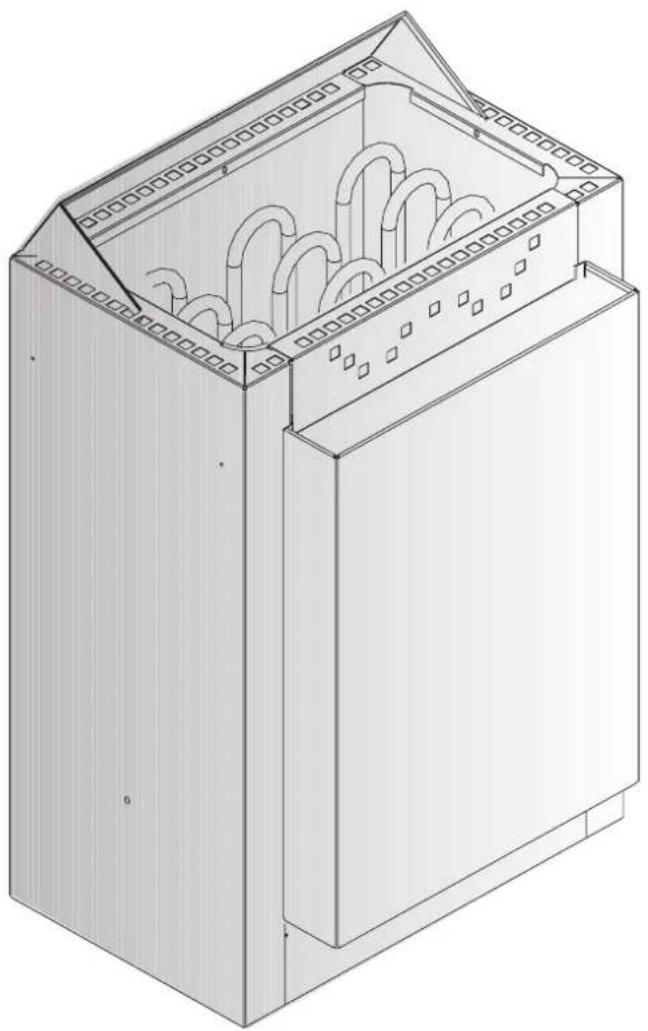

HASZNÁLATI ÚTMUTATÓ Kubic KV60SE HKSC600400 HARVIA
HU Utasítások az elektromos szaunakályha beszereléséhez és használatához
1. HASZNÁLATI UTASÍTÁS 46
1.1. A szaunakövek felhalmozása....46
1.2. A szauna felfütése, normál szauna....46
1.2.1. Víz locsolása a felfűtött kövekre....46
1.2.2. Szaunavíz 46
1.3. Gözölővel felszerelt szauna felfűtése....47
1.3.1. A víztartály feltöltése, ha a gözölő hideg ...... 47
1.3.2. A víztartály feltöltése, ha a gózölő forró .....47
1.3.3. A víztartály leeresztése....47
1.3.4. Automatikus vízfeltöltő rendszerrel ellátott kom bikályhák (KKV50SEA-KKV90SEA)....47
1.4. Aromák használata....47
1.5. A szaunafülke kiszárítása....47
1.6. A gözölő tisztítása....48
1.7. A szaunafürdöre vonatkozó utasítások 48
1.7.1. A szaunafülke hömérséklete és páratartalma.48
1.8. Figyelmeztetés 48
1.9. Hibaelhárítás....48
2. A SZAUNAFÜLKE ....48
2.1. A szaunafülke szigetelése és falazatának anyaga .....48
2.1.1. A szauna falának elszíneződése .....48
2.2. A szaunafülke padlója....49
2.3. A kályha teljesítménye 49
2.4. A szaunafülke szellőztetése....49
2.5. A szaunafülke egészségügyi követelményei....49
3. SZERELÉSI UTASÍTÁS ....50
3.1. Szerelés előtt 50

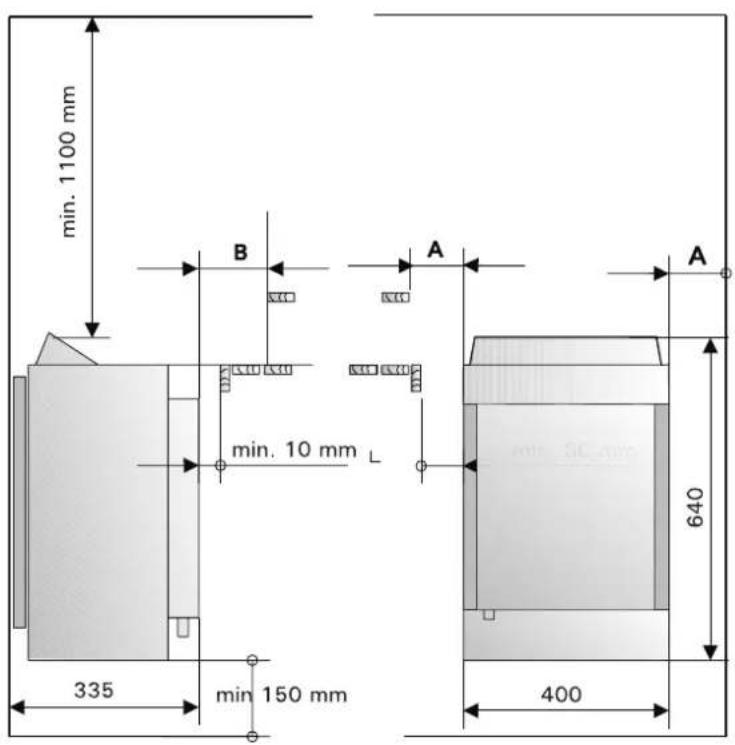

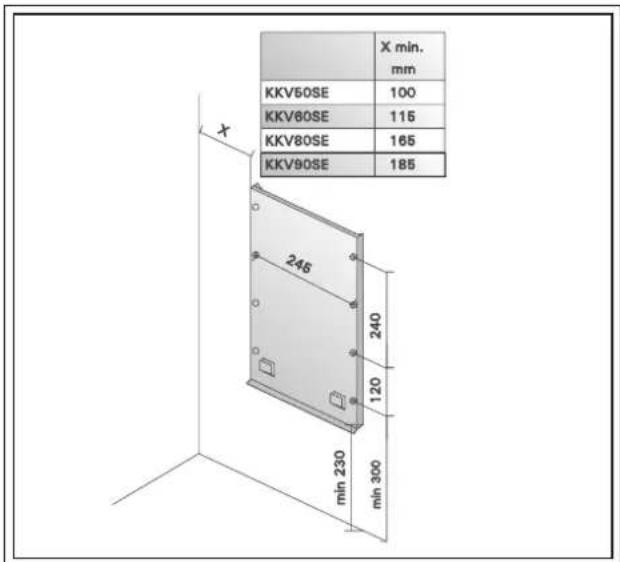

3.2. Kályha rögzítése a falra (KKV50SE/A-KKV90SE/A).....50
3.3. Biztonsági korlát 50

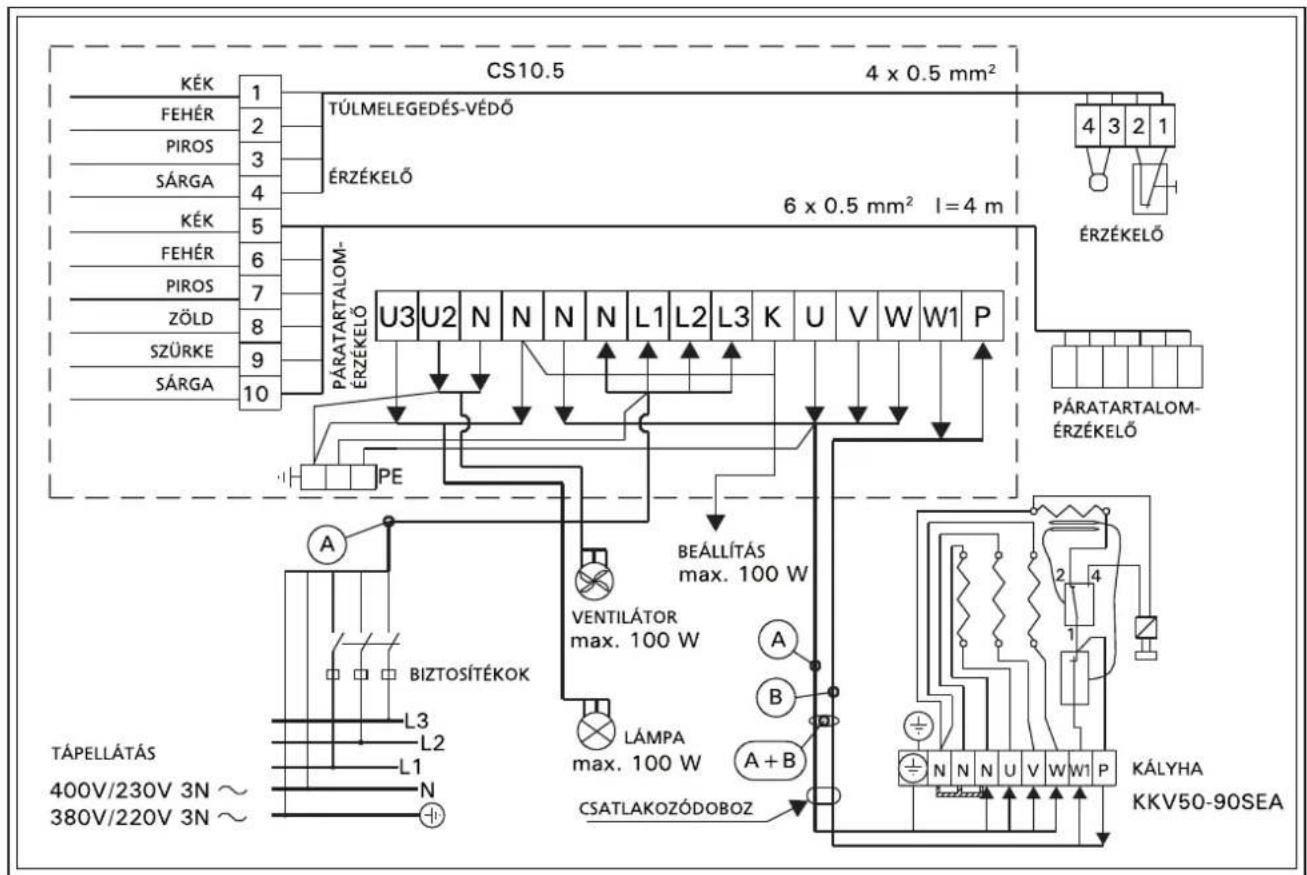

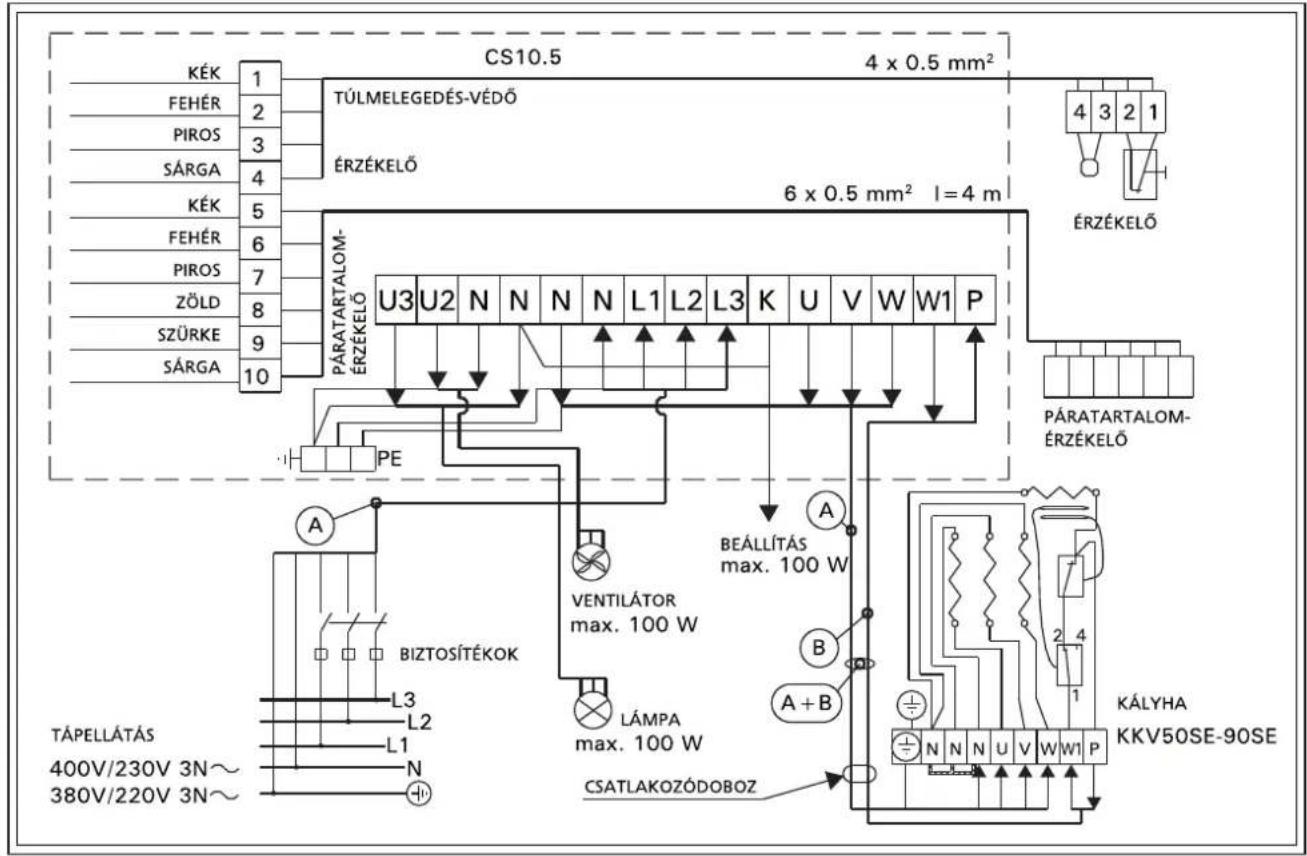

3.4. A CS10.5 vezérlőegység és az érzékelők beszerelése..50
3.5. Automatikus feltöltés (KKV50SEA-KKV90SEA) .....50

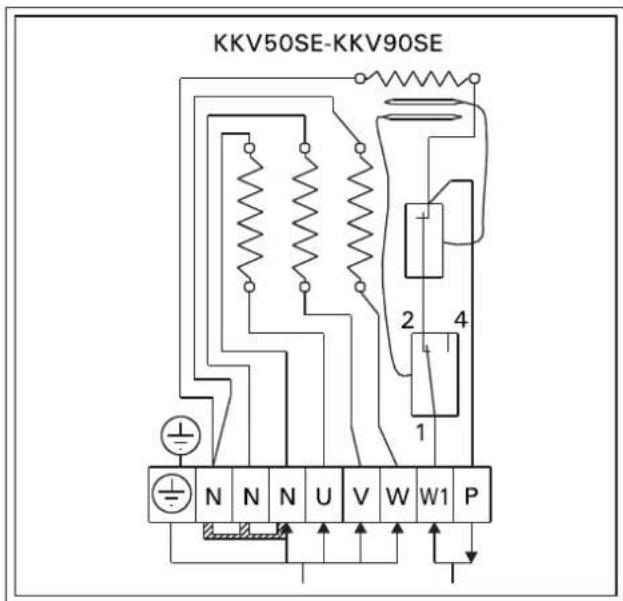

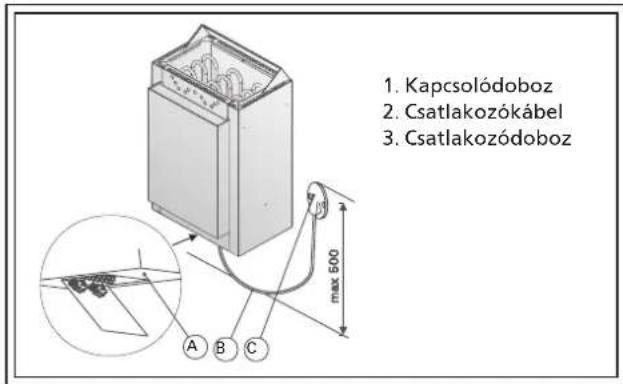

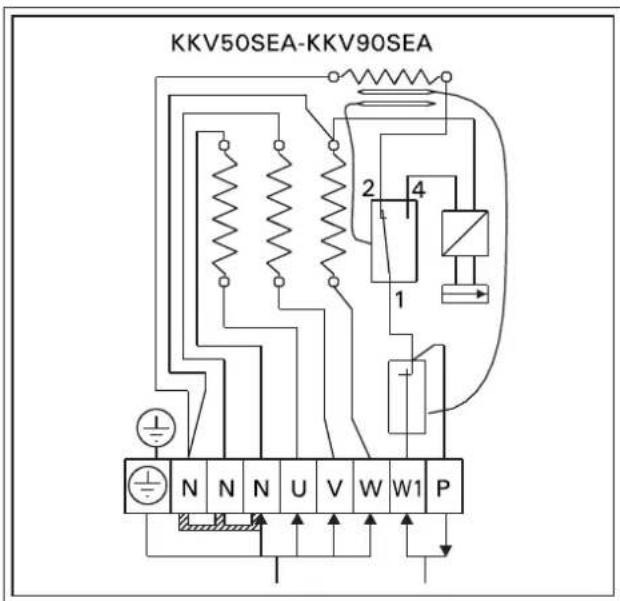

3.6. Elektromos csatlakozások 50
3.7. Az elektromos kályha szigetelési ellenállása....52

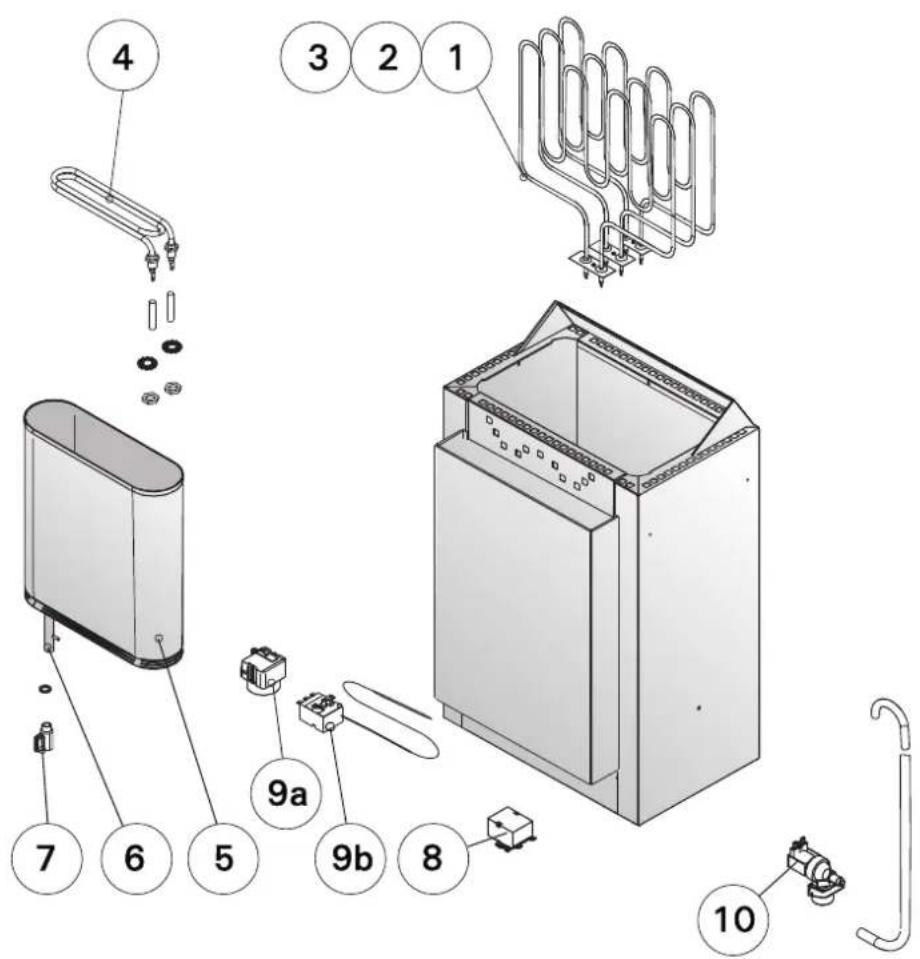

4. PÓTALKATRÉSZEK....54
EN
Az elektromos kályha rendeltetési célja:
A Kubic Combi kályha a családi szaunák fürdési hőmérsékletre történő felfűtésére szolgál. Tilos a kályhát bármilyen egyéb célra használni.
A családi szaunákban használt kályhák és vezérlőberendezések garanciaideje két (2) év. Az intézményekben működő szaunákban használt kályhák és vezérlőberendezések garanciaideje egy (1) év.
A kályha használata előtt figyelmesen olvassa el a használati utasítást.
FIGYELEM!
A szerelési és használati utasítások a szauna tulajdonosához vagy az üzemeltetéséért felelős személyhez, illetve a kályha elektromos szerelésével megbízott elektronikai szakemberhez szólnak.
A szerelés elvégzése után a szereléssel megbízott személynek át kell adnia ezeket az utasításokat a szauna tulajdonosának, illetve az üzemeltetéséért felelős személynek.
Gratulálunk, hogy készülékünket választotta!
1. HASZNÁLATI UTASÍTÁS
1.1. A szaunakövek felhalmozása
Az elektromos kályhához 4-8 cm átmérőjű szaunaköveket kell használni. A szaunaköveknek speciálisan a kályhához használható, szilárd kötömbökböl kell állniuk. A kályhában nem szabad ugyanilyen méretű könnyű, porózus kerámiakövet vagy lágy fazékkövet használni, mert az nagyon megnövelheti az ellenállás-hőmérsékletét, aminek következtében az ellenállás meghibásodhat.
A kövek felhalmozása előtt a köport le kell mosni. A köveket a körekeszben kell felhalmozni a rostély fölé és a fűtőelemek (ellenállások) közé úgy, hogy a kövek egymásra támaszkodjanak. A kövek súlya ne nehezedjen a fűtőelemekre.
Annak érdekében, hogy a levegő átáramolhasson a kályhán, nem szabad túl szorosan egymásra rakni a köveket. (Lásd az 1. ábrát.) A kövek lazán illeszkedjenek és ne ékelődjenek be a fűtőelemek közé. Nagyon kicsi köveket nem szabad behelyezni a kályhába.
A köveknek teljesen el kell fedniük a fütőelemeket, de nem szabad magasra halmozni őket az elemek fölött.
A kövek a használat során szétporladnak, ezért legalább évente egyszer, illetve a szauna gyakori használata esetén többször, át kell rendezni azokat. Ezzel egyidejűleg kődarabkákat el kell távolítani a kályha aljáról és a szétmálló kövek helyett újakat kell behelyezni.
A garancia nem vonatkozik az üzem által nem javasolt kövek használatából eredő hibákra.
A garancia nem érvényes az olyan hibákra, melyeknek okozói a kályha szellőzését elzáró szétmállott vagy túl kicsi kövek.
A kályha kövei közé vagy a kályha közelébe nem szabad olyan tárgyakat, illetve eszközöket helyezni, melyek
megváltoztathatják a kályhába beáramló levegő mennyiségét vagy irányát, és így az ellenállás-hőmérséklet túl magasra megnövelésével a falfelületek meggyulladását okozhatják!
1.2. A szauna felfűtése, normál szauna
A kályha bekapcsolása előtt mindig gondoskodjon arról, hogy a kályhán vagy a kályha közvetlen közelében ne legyenek tárgyak elhelyezve. Lásd az 1.8 ábrát. Figyelmeztetés
Ámikor a kályhát először bekapcsolja, a kályha és a kövek szagot bocsátanak ki. A szag eltávolításához hatékonyan kell szellőztetni a szaunafülkét.
A kályha rendeltetési célja, hogy a kívánt fürdési hőmérsékletre növelje a szaunafülke és a szaunakövek hőmérsékletét. Ha a kályha teljesítménye megfelel a szaunafülke műszaki adatainak, a megfelelően szigetelt szauna kb. egy óra alatt fűthető fel a kívánt hőmérsékletre. Lásd: 2.1. ábra „A szaunafülke szigetelése és falazatának anyaga” A szaunafülke megfelelő hőmérséklete +65 és +80 °C között van.
A szaunakövek általában ugyanannyi idő alatt érik el a megfelelő fürdési hőmérsékletet, mint a szaunafülke. Ha a kályha teljesítménye túl nagy, a levegő a szaunában túl gyorsan felhevül, míg a kövek hőmérséklete nem éri el a megfelelő értéket. Ennek következtében a kövekre locsolt víz ellfolyik. Másrészt, ha a kályha teljesítménye a szaunafülke műszaki adataihoz képest túl alacsony, a fülke lassan melegszik fel, és a szaunát használó személy esetleg úgy próbálja meg emelni a szauna hőmérsékletét, hogy vizet locsol a kövekre. A víz azonban csak gyorsan lehűti a köveket, és mivel a szauna nem melegszik fel eléggé egy bizonyos idő múlva, a kályha már nem tud elegendő hőt biztosítani.
A szaunafürdő élvezetessé tételéhez a kályha kapacitását gondosan kell kiválasztani a szaunafülke méreteinek megfelelően. Lásd a 2.3. ábrát. „A kályha teljesítménye”.
1.2.1. Víz locsolása a felfűtött kövekre
A szauna felfütésekor a szaunafülkében lévő levegő szárazzá válik. Ezért vizet kell locsolni a felfütött kövekre, hogy el lehessen érni a megfelelő szintű páratartalmat a szaunában.
A szaunafülkében lévő levegő páratartalmát a kövekre locsolt víz mennyiségével lehet szabályozni. Ha a páratartalom megfelelő szintű, a szaunázó személy bőre verejtékezik, a légzés pedig könnyűvé válik. Amikor egy kis merítőkanálnyi vizet locsol a kövekre, a szaunázónak éreznie kell a légnedvesség hatását a börén. A túl magas hőmérséklet és páratartalom egyaránt kellemetlen érzést kelt.
Ha hosszabb ideig a szaunában tartózkodik, a testhőmérséklete megemelkedik, ami veszélyes lehet.
A merítőkanál maximális térfogata 0,2 liter. Egyszerre nem szabad 0,2 liter víznél többet a kövekre locsolni, mert ha nagy mennyiségű vizet locsol a kövekre, annak csak egy része gőzölög el, míg a többi része felforrósodva ráloccsanhat a szaunázókra.
Soha ne locsoljon vizet a kövekre, ha személyek tartózkodnak a kályha közelében, mert a forró gőz égési sérüléseket okozhat.

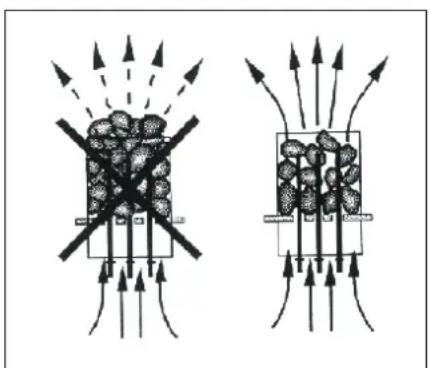

- ábra A szaunakövek felhalmozása
1.2.2. Szaunavíz
A felfütött kövekre locsolt víznek meg kell felelnie a tiszta háztartási vízre vonatkozó követelményeknek. A víz minőségét lényegesen befolyásoló tényezők a következők:
- humuszos tartalom (színezék, ízanyag, kicsapódó anyagok); javasolt mennyiség: kevesebb mint 12 mg/liter
- vastartalom (színezék, illatanyag, ízanyag, kicsapódó anyagok); javasolt mennyiség: kevesebb mint 0,2 mg/liter
- keménység - a legfontosabb anyagok a mangán (Mn) és a kálcium (Ca); javasolt mennyiség: mangántartalom 0,05 mg/liter, kálcium 100 mg/ liternél kevesebb.
A mész tartalmú víz fehér, ragadós réteget képez a köveken és a kályha fém felületein. A kövek elmeszesedése károsítja a fűtési tulajdonságokat.
A vas tartalmú víz rozsdás réteget képez a kályha és a fűtőelemek felületén, valamint korróziót okoz.
Humuszos, klóros víz és tengervíz használata tilos.
A szaunavízhez csak speciális illatanyagokat szabad használni. Kövesse a csomagoláson szereplő utasításokat.
1.3. Gőzölővel felszerelt szauna felfűtése
A Combi kályha segítségével a szaunát felfűtheti a szokásos módon vagy a hozzá tartozó párologtató használatával.
A párologtató egy 5 literes víztartállyal van ellátva, így kb. 2 órán keresztül folyamatosan használható. A tartályt akkor kell feltölteni, amikor a kályha hideg.
Az ideális páratartalom biztosításához a szauna hőmérsékletének egész alacsonynak kell lennie, ideális esetben 40°C körül, a párologtatót pedig kb. 1 órán keresztül kell működtetni a szauna felfűtéséhez.
1.3.1. A víztartály feltöltése, ha a gözölő hideg
Töltse fel a tartályt tiszta háztartási vízzel. A tartály maximális térfogata kb. 5,5 liter (2. ábra).
1.3.2. A víztartály feltöltése, ha a gözölő forró
Amíg a gőzölő forró, nem ajánlatos vízzel feltölteni a tartályt vagy az abban lévő vízhez hozzáönteni, mert a forró gőz és a forró gőzölő égési sérüléseket okozhatnak. Ha mégis fel kell töltenie a víztartályt, miközben az még forró, nagyon óvatosan végezze el a következő műveleteket:
- Kapcsolja ki a gözölöt.
- Óvatosan öntsön a víztartály rácsára hideg vizet.
A víz becsorog a tartályba és lehűti a benne lévő forró vizet.
- Eressze le a hideg vizet a tartályból egy kannába vagy vödörbe, majd öntse ki a lefolyóba.
- Töltse fel a víztartályt az 1.3.1. szakaszban leírt utasításoknak megfelelően.
1.3.3. A víztartály leeresztése
A gőzölő zavartalan működésének biztosításához a víztartályt használat után mindig ki kell üríteni. Az eljárás segítségével eltávolíthatja a tartály alján az elgőzölgés következtében lecsapódó szennyeződéseket.
Mivel a tartályban lévő víz a használat után nagyon forró, csak akkor szabad leereszteni, ha gőzölő kikapcsolása után a víz néhány órát már hűlt. (2. ábra).
Lásd még az 1.3.2 szakasz 1., 2. és 3. pontját.

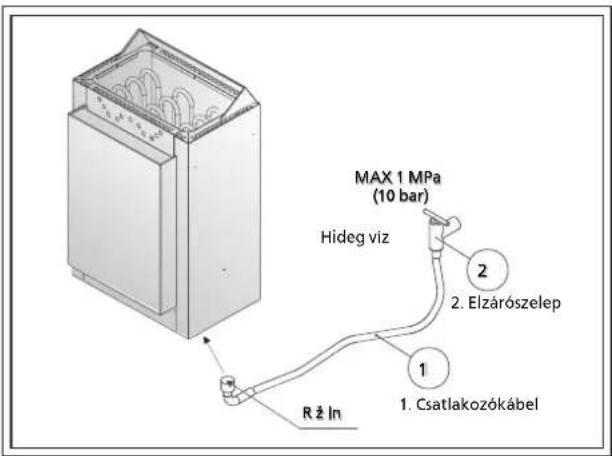

1.3.4. Automatikus vízfeltöltő rendszerrel ellátott kombikályhák (KKV50SEA-KKV90SEA)
Az automatikus vízfeltöltő rendszerrel ellátott kombikályhák automatikusan feltöltik a tartályt, ha a párologtató kapcsolója (2) BE állásban van. Zárja el a tartály leeresztő szelepét, majd nyissa ki a feltöltési zárószelepet. Lásd a 2. és a 7. képet.
A szaunafürdő végén zárja el a zárószelepet. Lásd még az 1.3.3. ábrát.
1.4. Aromák használata
A gözölőben aromatasakokat használhat. Az aromatasakokat a gözölő rácsának tetejére kell helyezni.
Aromák használata esetén ügyeljen arra, hogy a gözölőből elpárolgó forró göz égési sérüléseket okozhat. A forró gözölőbe ne öntsön vizet és illatanyagokat.
Ne öntsön illatanyagokat a víztartályba.
1.5. A szaunafülke kiszárítása
A gőzölő használata után a szaunafülkét mindig hagyni kell alaposan kiszáradni. A száradási folyamat meggyorsítása érdekében bekapcsolva hagyhatja a kályhát, miközben a szaunaszellőztetést maximális teljesítményen működteti.
Ha a szaunafülkét a kályha segítségével szeretné kiszárítani, ne felejtse el azt a megadott idő után kikapcsolni.
1.6. A gözölő tisztítása


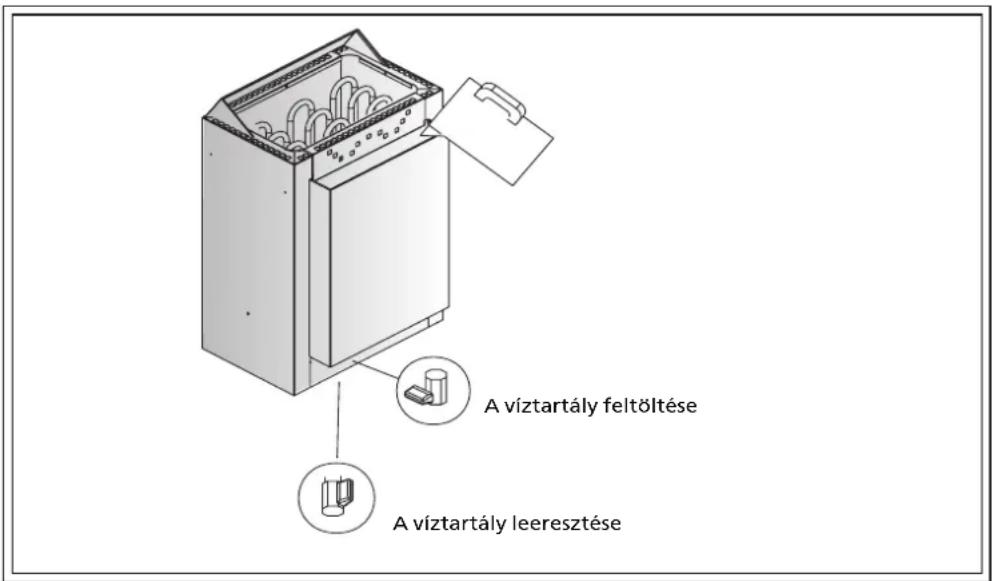

A víztartály feltöltése A víztartály leeresztése- ábra A víztartály feltöltése és leeresztése
HU
A vízben lévő szennyeződések, pl. mész, összegyűlnek a gőzölő víztartályának falán. A mészlerakódás eltávolítása érdekében javasoljuk, hogy használjon háztartási gépekhez (pl. kávéfőzökhöz és vízforralókhoz) alkalmazható mészkő-eltávolító anyagokat. Ezeket a szereket a gyártó utasításainak megfelelően kell használni. A gőzölő külső felületét tisztítsa meg nedves kendővel. A külső felület tisztítása közben ügyeljen arra, hogy a gőzölő kapcsológombja KI állásban legyen.
1.7. A szaunafürdőre vonatkozó utasítások
- Először mossa le magát, pl. zuhanyozzon le.
- Addig tartózkodjon a szaunában, ameddig azt kellemesnek érzi.
- A szaunákban alkalmazott szokásoknak egfelelően nem szabad a többi szaunázót hangos beszéddel zavarni.
- Ne kényszerítse a többi szaunázót a fülke elhagyására azzal, hogy túl sok vizet locsol a kövekre.
- Felejtse el az összes gondját és relaxáljon.
- A szükséges mértékben hűtse le a börét.
- Ha jó egészségnek örvend, úszhat egyet, ha uszoda vagy medence van a szauna közelében.
- Alaposan mosakodjon meg szaunázás után. Igyon friss vizet vagy üdítőitalt, hogy folyadékháztartása visszaálljon a normális szintre.
- Pihenjen egy kicsit, és hagyja, hogy felöltözés előtt pulzusa visszatérjen a normális ütemhez.
1.7.1. A szaunafülke hőmérséklete és páratartalma A kereskedelemben kaphatóak szaunában történő használatra alkalmas hőmérők és légnedvességmérők. Mivel a gőz emberekre gyakorolt hatása különböző lehet, nem lehet megadni a pontos, általánosan alkalmazható szaunázási hőmérsékletet vagy páratartalom-százalékot. A legjobb útmutató a szaunázó kényelemérzete.
A szaunafülkében biztosítani kell a megfelelő szellőzést, hogy a levegő oxigénben gazdag és könnyen belélegezhető legyen. Lásd: 2.4. ábra „A szaunafülke szellőztetése”.
A szaunafürdő felfrissülést okoz és jóttesz az egészségnek. A szaunázás megtisztítja és felmelegíti a testet, nyugtatja az izmokat, oldja és csökkenti a szorongást. Mivel a szauna csendes hely, lehetőséget biztosít az elmélyült gondolkodásra.
1.8. Figyelmeztetés
- A tengeri levegő és a nedves éghajlat korrodálhatja a kályha fémfelületeit.
- Ne akasszon fel ruhákat száradni a szaunában, mert az tűzveszélyt okozhat. A túl magas páratartalom szintén károsíthatja az elektromos berendezést.
- A felforrósodott kályhától tartózkodjon távol. A kövek és a kályha külső felülete égési sérüléseket okozhatnak.
- Ne öntsön túl sok vizet a kövekre. Az elgőzölgő víz hőmérséklete a forrásban lévő vízével azonos.
- Ne engedje egyedül szaunázni a fiatal, mozgássérült vagy beteg embereket.
- Kérjen tanácsot orvosától a szaunára vonatkozó egészségügyi korlátozásokkal kapcsolatban.
- A szülők tartsák távol gyermekeiket a forró kályhától.
- A kis gyermekek szaunába történő bevitelével kapcsolatban kérjen tanácsot a gyermekgondozási klinikán :
- kor,
- a szauna hömérséklete,
- a meleg szaunában eltöltött idő.
- A szaunában történő mozgás közben legyen nagyon óvatos, mert az emelvény és a padlók csúszósak lehetnek.
- Alkohol, erős gyógyszerek vagy narkotikumok hatása alatt ne menjen be a forró szaunába.
1.9. Hibaelhárítás
Ha a gőzölő nem működik, ellenőrizze a következőket:
- A tartályban lévő víz szintje megfelelő? (lásd az 1.3. szakaszt)
- A túlmelegedés-védő beakadt?
(Visszaállítás gomb a gözölő alján) - A szaunában túl magas a páratartalom?
- A gözölő termosztátja a maximális értékre van állítva?
Ha a kályha nem működik, ellenőrizze a következőket:
- az áramellátás be van kapcsolva
- a termosztát nagyobb értéket mutat, mint a szauna hőmérséklete
- a kályha biztosítékai jó állapotban vannak.
2. A SZAUNAFÜLKE
2.1. A szaunafülke szigetelése és falazatának anyaga
Az elektromosan füthető szaunában valamennyi tömör falfelületet, melyek nagy hőmennyiséget tárolnak (pl. tégla, üvegtégla, vakolat stb.) megfelelően szigetelni kell, hogy a kályha teljesítménye a lehető legalacsonyabb szinten maradjon.
A fal és a mennyezet szerkezete akkor van hatékony hőszigeteléssel ellátva, ha:
- a házba gondosan beépített szigetelőanyag vastagsága 100 mm (legalább 50 mm)
- a nedvesség elleni védelmet pl. szorosan szigetelt élü, alumínium bevonatú lap biztosítja A papírt úgy kell beszerelni, hogy a fényes oldala nézzen a szauna belseje felé.
- 10 mm-es szellőzörésnek kell lennie a párazáró lap és a deszkafal között (ajánlás).
- a szauna belsejét 12-16 mm vastag panellappal kell burkolni
- néhány milliméteres légrést kell hagyni a falburkolat tetején a mennyezeti panel szélénél
A kályha optimális teljesítményének eléréséhez engedje lejjebb a szauna mennyezetét (általános magasság: 2100-2300 mm, minimális magasság: 1900 mm). Ennek eredményeként a szauna térfogata csökken, és kisebb kályhateljesítmény is elegendő lehet. A mennyezetet a mennyezeti gerendák megfelelő magasságban történő rögzítésével lehet lejjebb engedni. A gerendák közötti hézagokat a fent leírtak szerint kell szigetelni (legalább 100 mm-es szigeteléssel) és felületkezelni.
Mivel a hő felfelé száll, a pad és a mennyezet között 1100-1200 maximális távolság ajánlott.
FIGYELEMI A tűzoltó hatóságtól kérdezze meg, hogy a tűzbiztos fal melyik részét lehet szigetelni.
FIGYELEM! A falak vagy a mennyezet hővédelemmel való ellátása miatt, ha pl. ásványlemezt szerel fel közvetlenül a falra vagy a mennyezetre, veszélyesen megnőhet a fal és a mennyezet anyagának hőmérséklete.
2.1.1. A szauna falának elszíneződése
A szaunában lévő fa anyagok, pl. panelek, idővel megfeketednek. Az elszíneződés folyamatát a napfény és a kályhából kiáramló hő felgyorsítja. Ha a falfelületeket panelvédő szerekkel kezeli, a kályha feletti fal felülete viszonylag gyorsan elszíneződik a használt védőanyagtól függően. Az elszíneződés azért következik be, mert a védőanyagok kevésbé állnak ellen a hőnek, mint a kezeletlen fa. Ezt a tényt gyakorlati kísérletek igazolják. A mikronit tartalmú ásványaggregátum, amely a kövekről morzsolódik le a kályhába, megfeketítheti a fal felületét a kályha környékén.
Ha a szaunakövek elhelyezésénél követi a gyártó
jóváhagyott útmutatásait, a kö nem fog annyira felmelegedni, hogy veszélyeztesse a szaunafülkében lévő gyúlékony anyagokat. A szauna falfelületeinek és mennyezetének maximálisan megengedhető hőmérséklete +140 fok.
A CE jelzéssel ellátott szaunakályhák megfelelnek a szauna telepítésére vonatkozó összes rendelkezésnek. A rendelkezések betartását megfelelő hatósági ellenőrzéssel felügyelik.
2.2. A szaunafülke padlója
A nagy hőmérsékletingadozásnak köszönhetően a szaunakövek a használat során szétporladnak.
A kövekre locsolt víz és az általa lemosott kis kődarabok a szaunafülke padlójára hullanak. A forró kődarabkák károsíthatják a kályha alá és köré elhelyezett műanyag padlóburkolatot.
A csempepadlóhoz használt világos színű fugaanyag magába szívja a szennyeződést a kövekből és a vízből (pl. vastartalom).
Az esztétikai sérülés elkerülése érdekében (amely a fenti okok miatt következhet be) használjon sötét színű fugaanyagot és köből készült padlóburkolatot a kályha alatt és körül.
Ellenőrizze, hogy a szauna padlójára fröccskölő víz lefolyik-e a padlóösszefolyóban.
2.3. A kályha teljesítménye
Ha a falakat és a mennyezetet panelekkel burkolja, a panelek mögötti szigetelésnek meg kell akadályoznia a hő beáramlását a fal anyagába. A kályha teljesítményét a szauna köbtérfogata szerint kell megállapítani. Lásd az 1. táblázatot.
Ha a szauna láthatóan szigetelés nélküli falfelületekkel rendelkezik, mint amilyenek például a téglával, üvegtéglával, betonnal vagy csempével burkolt falak, a falfelület minden egyes négyzetmétere 1,2 m³-rel megnöveli a szauna köbtérfogatát. A kályha teljesítményét ilyen esetben a táblázatban szereplő értékek alapján kell kiválasztani.
Mivel a gerendafalak lassabban melegszenek fel, a gerendából épült szauna köbtérfogata a 1,5-szeresére nő, és a kályha teljesítményét ezen adat alapján kell kiválasztani.
2.4. A szaunafülke szellőztetése
A szauna megfelelő szellőztetése különösen fontos. A szaunafülkében lévő levegőt óránként hatszor kell cserélni. A friss levegő csövét közvetlenül a szabadból kell bevezetni. A legújabb kutatások eredményei azt mutatják, hogy a csövet legalább 50 cm-rel a kályha fölé kell helyezni. A cső átmérője körülbelül 5-10 cm kell legyen.
A távozó levegőt a szauna alsó részéből közvetlenül a szellőztetőkürtőbe, vagy elszívócső használata esetén a padlószinttől kezdve a szauna felső részében lévő szellőzőbe kell vezetni. A távozó levegőt egy légtelenítő csapon keresztül a vizesblokkba is ki lehet vezetni a szauna ajtaja alatti 5 cm-es nyíláson. A szaunafülkéből távozó levegőt a lehető legmesszebb kell elvezetni a kályhától, de a padló szintjéhez közel. A légtelenítő csap átmérője kétszerese legyen a bevezetett levegőcső átmérőjének.
A fent említett rendszerhez mechanikus szellőztetés is szükséges.
Ha a kályhát készen vásárolt szaunafülkébe szereli be, a szellőzés kialakításánál kövesse a szauna gyártójának utasításait.

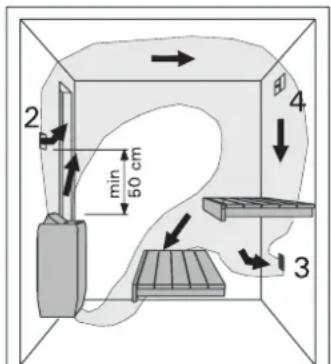

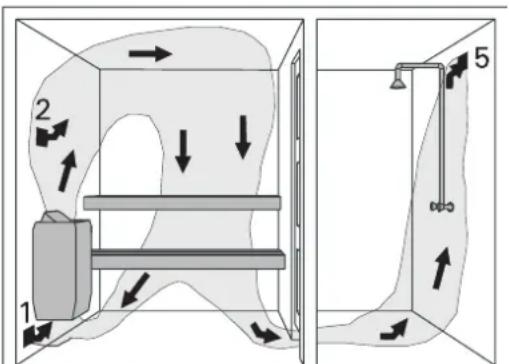

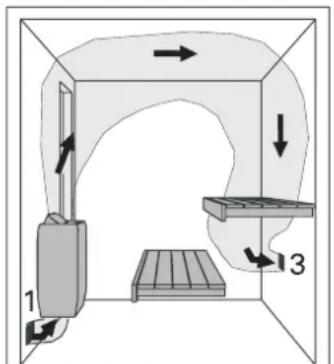

A képsorozat példákat mutat be a szaunafülke szellőzőrendszereire vonatkozóan. Lásd a 3. ábrát.
2.5. A szaunafülke egészségügyi követelményei
A szaunafülke megfelelő higiéniai állapota kellemes élménnyé teszi a szaunázást.
A szaunában ülőkendők használata javasolt, hogy az izzadtság ne folyjon le a padokra. A törülközőket minden egyes használat után ki kell mosni. A vendégeknek külön törülközőket kell adni.
A tisztítás során ajánlatos felporszívózni vagy felseperni a szaunafülke padlóját. A padlót nedves törlőkendővel fel is lehet törölni.
A szaunafülkét legalább félévente alaposan le kell mosni. Súrolókefével és szaunatisztítóval dőrzsölje át a falakat, a padokat és a padlót.
Nedves kendóvel törölje le a port és a szennyeződést a kályháról.
- Levegőellátó csap.
- Tetszőlegesen vásárolható levegőellátó csap mechanikus elszívószellőztetés használatakor. A nyílás a kályha fölött 50 cm-re található.
- Légtelenítő csap.
- Esetleg szárító szelep, melyet felfütés és szaunázás közben el kell zárni. A szaunát úgy is ki lehet szárítani, hogy az ajtót szaunázás után nyitva hagyja.
- Ha csak a vizesblokkban van légtelenítő csap, a szaunafülke ajtaja alatt egy legalább 5 cm-es nyílást kell hagyni. Mechanikus szellőztetés javasolt.
3. ábra A szaunafülke szellőztetése
3. SZERELÉSI UTASÍTÁS
3.1. Szerelés előtt
A kályha beszerelése előtt tanulmányozza a szerelési utasítást, valamint ellenőrizze a következőket:
- A kályha teljesítménye és típusa megfelel a szaunafülke műszaki adatainak?
Tartsa be az 1. táblázatban szereplő köbtérfogatadatokat.
- Rendelkezésre áll elegendő mennyiségű, kiváló minőségű szaunakő?
- A tápfeszültség megfelel a kályha paramétereinek?
- A kályha elhelyezésekor be kell tartani a 4. ábrán és az 1. táblán szereplő, biztonságos távolságokra vonatkozó minimális követelményeket.
Nagyon fontos ellenőrizni, hogy a szerelés az itt látható értékeknek megfelelően történik-e. Az adatok figyelmen kívül hagyása tűzveszélyhez vezethet.
- Szaunánként csak egy elektromos kályha szerelhető be.
- A kályhát úgy kell beszerelni, hogy szerelés után a figyelmeztető szövegeket könnyedén el lehessen olvasni.
- A KKV-SE kályhákat nem szabad mélyedésbe szerelni.
3.2. Kályha rögzítése a falra (KKV50SE/A-KKV90SE/A)
- Erősítse a fali szerelőállványt a falra az állványhoz mellékelt csavarok segítségével. Tartsa be az 1. táblázatban és a 4. ábrán szereplő minimális biztonsági távolság adatait. A fali állvány rögzítését az 5. ábra mutatja. FIGYELEM! A panel mögé támasztékot, pl. falemezt, kell felszerelni úgy, hogy a rögzítőcsavarokat a panelnél vastagabb fa anyagba is be lehessen csavarozni. Ha a panel mögött nincs falemez, a lemezt a panelre is lehet rögzíteni.
- Emelje rá a kályhát a fali állványra úgy, hogy a rögzítőrudak vége beleilleszkedjen a kályha alján lévő lyukakba.
- Erősítse a kályha felső részét a fali állványhoz a rögzítőbilincs segítségével.
3.3. Biztonsági korlát

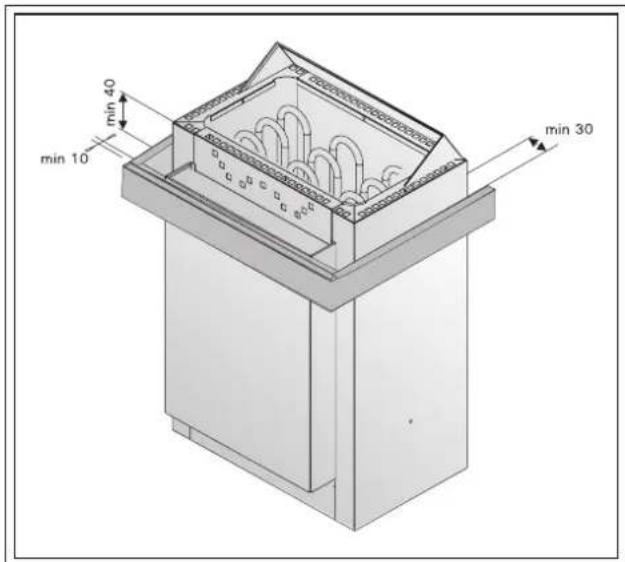

Ha biztonsági korlátot szerel a kályha köré, meg kell tartania a 6. ábrán és az 1. táblázatban szereplő biztonságos távolságot.
3.4. A CS10.5 vezérlőegység és az érzékelők beszerelése
Szerelje fel a vezérlőegységet a szaunafülkén kívül egy száraz helyre, kb. 170 cm magasságban. A vezérlőegységhez részletes utasítás van mellékelve az egység falra történő szerelésére vonatkozóan.
3.5. Automatikus feltöltés (KKV50SEA-KKV90SEA)
Csatlakoztassa a kályhát a hidegvíz-vezetékhez egy flexibilis cső segítségével. Ellenőrizze, hogy a csatlakozó fel van-e szerelve elzárószeleppel. Lásd a 7. képet. A szaunát és/vagy a vizes helyiségeket padlóösszefolyóval kell ellátni a cső sérülése vagy szivárgása esetére.
Figyelem! A vízfeltöltési szakaszhoz elektromos csatlakozást kell létrehozni: Csatlakoztassa a W1 és a P csatlakozót a vezérlőegységben lévő CS10.5 jelű alátéthez. Figyelem! A vezérlőegység P csatlakozójából kijövő vezetéket ne csatlakoztassa a kályha P csatlakozójához. (Lásd a 11. ábrát.)
3.6. Elektromos csatlakozások
A kályhát csak arra jogosult elektronikai szakember csatlakoztathatja az elektromos hálózatba az érvényes rendelkezéseknek megfelelően.
A kályha félig tartósan csatlakozik a szauna falán lévő csatlakozódobozhoz. Lásd a 8. ábrát. Csatlakozókábelként H07RN-F vagy annak megfelelő típusú, gumiborítású kábelt kell használni.
FIGYELEMI A termikus elridegedés miatt tilos PVC-szigetelt vezetéket használnia kályhacsatlakozókábeleként. A csatlakozódoboznak fröccskölésallónak kell lennie, és padlótól legfeljebb 50 cm magasságba kell felszerelni.
Ha a csatlakozó- és a szerelőkábelek a szauna padlójától több mint 100 cm magasságban vannak vagy a szauna falába vannak beszerelve, terhelés közben legalább 170 °C-os hőmérsékletet kell kibírniuk (pl. SSJ). A szauna padlójától több mint 100 cm magasságba szerelt elektromos berendezést jóvá kell hagyatni 125 °C -os hőmérsékleten (jelölés: T125) való használathoz.
- táblázat A Kubic Combi kályha szerelési adatai
| KályhaModell és méretek | TeljesítménykW | Szaunafülke | Minimális távolság | Csatlakozókábel | Biztosíték | ||||||
| Köbtérfogat | Magasság | A | B | A mennyezetig | A padlóig | 400V3N~ | |||||
| Szélesség400 mmMélység335 mmMagasság640 mmTömeg16 kgKövekmennyiségemax. 25 kg | min m^3 | max m^3 | minmmLásd a következőszakaszt: 2.3. | mm | mm | mm | mm | mm^2 | A | ||
| *) | **) | ||||||||||
| KKV50SEKKV50SEA | 5,0 | 3 | 6 | 1900 | 35 | 20 | 1100 | 150 | 5 x 1,5 + 2 x 1,5 | 3 x 10 | |
| KKV60SEKKV60SEA | 6,0 | 5 | 8 | 1900 | 50 | 60 | 1100 | 150 | 5 x 1,5 + 2 x 1,5 | 3 x 10 | |
| KKV80SEKKV80SEA | 8,0 | 7 | 12 | 1900 | 100 | 90 | 1100 | 150 | 5 x 2,5 + 2 x 2,5 | 3 x 16 | |
| KKV90SEKKV90SEA | 9,0 | 8 | 14 | 1900 | 120 | 100 | 1100 | 150 | 5 x 2,5 + 2 x 2,5 | 3 x 16 | |
*) az oldalától a falig vagy a felső padig
**) a tetejétől a felső padig vagy korlátig
4. ábra A kályhától mért biztonsági távolságok
| KKV50SE | 35 | 20 |
| KKV60SE | 50 | 60 |
| KKV80SE | 100 | 90 |
| KKV90SE | 120 | 100 |
9a. ábra A KKV50SE-KKV90SE kályha elektro mos csatlakozásai
9b. ábra A KKV50SEA-KKV90SEA kályha elektromos csatlakozásai + automatikus feltöltés
| Kályha típusa | Aramellátás(kW) | Kályha teljesítménye(kW) | Párologtató(kW) | Biztosítékok | Kábelek 400V 3N/230V 1N~ | ||
| ^A mm ^2 | ^B mm ^2 | ^A+B mm ^2 | |||||
| KV90SE KV90SEA | 93×32 | 3×16A5×2,52 | x2,57×2,5 | ||||
| KV80SE KV80SEA | 83×2,6 | 723×16A5×2, | 52×2,57×2,5 | ||||
| KV60SE KV60SEA | 63×22 | 3×10A5×1,52 | x1,57×1,5 | ||||
| KV50SE KV50SEA | 53×1,5 | 23× | 10A5×1,52× | 1,57×1,5 | |||
| T9C T9CA | 92×3,5 | +223×16A5× | 2,52×2,57× | 2,5 | |||
| T7C T7CA | 73+2+2 | 23× | 16A5×2,52 | x2,57×2,5 | |||
- táblázat
3.7. Az elektromos kályha szigetelési ellenállása
Az elektromos szerelvények végső ellenőrzése közben „szivárgás” észlelhető a kályha szigetelési ellenállásának mérésekor. Ennek az az oka, hogy a fűtési ellenállások szigetelőanyaga elnyeli a levegőben lévő nedvességet
(tározó). A kályha néhány percig történő üzemeltetése után a nedvesség eltávozik az ellenállásokról.
Ne csatlakoztassa a kályha tápvezetékét hibás áramkapcsolóhozl
4. PÓTALKATRÉSZEK
