Qubic HBQ454 - Ogrzewanie HARVIA - Bezpłatna instrukcja obsługi

Typ produktu	Elektryczny piec saunowy
Marka	Harvia
Model	Qubic HBQ454
Zastosowanie	Ogrzewanie kabiny sauny
Dostępna moc	Modele BQ45, BQ60, BQ80, BQ90 (w zależności od wersji)
Zasilanie elektryczne	230 V lub 400 V trójfazowe (w zależności od konfiguracji)
Podłączenie elektryczne	Przewód gumowany H07RN-F, szczelna puszka przyłączeniowa
Pojemność kamieni	Średnica 5-10 cm, kamienie narożne łupane (perydotyt, oliwin, doleryt)
Wbudowany timer	Tak, przełącznik czasowy do 8 h wstępnego programowania
Regulowany termostat	Tak, regulacja temperatury do ok. 80 °C
Polewanie wodą	Chochla max 2 dl, woda domowa z dozwolonymi esencjami
Konserwacja kamieni	Coroczna wymiana, usuwanie odłamków, unikanie zagęszczenia
Czyszczenie kabiny	Mycie co 6 miesięcy środkiem do sauny
Zabezpieczenie przed przegrzaniem	Urządzenie wyłączające termiczne, ręczny reset
Odległości bezpieczeństwa	Patrz tabela 2 i rysunek 6 (min. boczna 35-120 mm w zależności od modelu)
Mocowanie ścienne	Dołączony wspornik, konieczne wzmocnienie za boazerią
Gwarancja	2 lata użytku domowego, 1 rok użytku zbiorowego
Materiały	Stal nierdzewna, grzałki
Szacunkowa waga	Około 15-25 kg w zależności od modelu
Przybliżone wymiary	Wysokość 600-800 mm, szerokość 400-500 mm, głębokość 400-500 mm
Części zamienne dostępne	Grzałki, kamienie, przełącznik, termostat, czujnik
Naprawialność	Zalecana interwencja wykwalifikowanego fachowca

Często zadawane pytania - Qubic HBQ454 HARVIA

Dlaczego piec nie grzeje?

Sprawdź bezpieczniki, zasilanie i czy wszystkie grzałki się włączają. Upewnij się, że termostat jest prawidłowo ustawiony.

Dlaczego sauna nagrzewa się wolno?

Może to być spowodowane zagęszczonymi lub nieodpowiednimi kamieniami, niewystarczającą mocą pieca lub słabą wentylacją. Sprawdź również ustawienie termostatu.

Dlaczego kamienie stygną zbyt szybko?

Kamienie mogą być zbyt ciasno ułożone lub nieodpowiedniego typu. Używaj kamieni narożnych o średnicy 5-10 cm i pozostaw odstępy dla cyrkulacji powietrza.

Jak ustawić temperaturę w saunie?

Użyj termostatu (rysunek 3). Zacznij od pozycji maksymalnej, a następnie stopniowo reguluj. Niewielkie przesunięcie znacznie zmienia temperaturę.

Jak korzystać z wbudowanego timera?

Ustaw przełącznik czasowy na sekcję B (0-8 h) w celu opóźnionego uruchomienia. Przykład: ustaw na 2 h, aby piec zaczął grzać za 2 h i był gotowy za 3 h.

Jakiego typu kamieni używać?

Używaj kamieni narożnych łupanych, takich jak perydotyt, oliwin lub doleryt oliwinowy. Unikaj kamieni ceramicznych lub steatytowych, które uszkadzają grzałki.

Jak konserwować kamienie w piecu?

Wymieniaj kamienie przynajmniej raz w roku. Usuń połamane kawałki i dodaj nowe kamienie. Nadmierne zagęszczenie zmniejsza wydajność.

Co zrobić, gdy zadziała zabezpieczenie przed przegrzaniem?

Pozwól piecowi ostygnąć, a następnie naciśnij przycisk resetowania w puszce przyłączeniowej (rysunek 9). Tylko wykwalifikowany elektryk powinien to zrobić.

Jakie odległości bezpieczeństwa zachować?

Przestrzegaj minimalnych odległości podanych w tabeli 2 i na rysunku 6. Przykład: dla modelu BQ45 odległość boczna min. 35 mm, przednia min. 20 mm.

Dlaczego podczas pierwszego nagrzewania pojawia się dziwny zapach?

To normalne. Pozostałości produkcyjne wypalają się. Zapewnij dobrą wentylację sauny podczas pierwszych użyć.

INSTRUKCJA OBSŁUGI Qubic HBQ454 HARVIA

Niniejsza instrukcja instalacji i eksploataci jest przyznaczona dla wlascieli sauny lub osob odpowiedzialnych za saune, jak rowniez dla elektrykow odpowiedzialnych za podlącenie elektryczne pieca. Po zakończenu instalacji osoba odpowiedzialna powinna przybekazć niniejsza instrukcje wlascielowy sauny lub osobie odpowiedzialnej za jej eksploatacje. Przed Rozpoczeciem eksploataci piça nalezy dokadnie zapoznac sie z niniejsza instrukcja.

Piec sluzy do ogrzewania kabiny sauny do odpowiednej temperatury kapieli. Pieców nie wolno uzywać do zadnych innych celów.

Gratulujemy Państwu dobrego wyboru!

Gwarancja:

• Okres gwarancji na piece i urzadzenia sterujace stosowane w saunach przyznaczonych do uzytku w domach jednorodzinnychwynosi dwa (2) lata.
• Okres gwarancji na piece i urzadzenia sterujuce stosowane w saunach przyznaczonych do uzytku w mieszkaniach znajdujacych sie w domach wielorodzinnychwynosi jeder (1) rok.
  Gwarancja nie obejmuye usterek winiklych z nie przyestrzegania instrukcji montazu, uzytkowania lub prac konserwacyjnych.
  Gwarancja nie obejmuje uszkodzen powstazych na skutek uzycia innych kamieni niz zalecane przyez producenta pieca.

SPISTRESCI

1. EKSPLOATACJA PIECA 46

1.1.Ukladanie kamieni uzywanych w saunie 46

1.1.1.Konserwacja 46

1.2.Nagrzewanie sauny 47

1.3.Eksploatacja pieca 47

1.3.1.Wlaczanie pieca 47

1.3.2. Ustawianie czasu (wyłacznik czasowy) 47

1.3.3.Wyłacznie pieca 48

1.3.4.Ustawianie temperature 48

1.4.Polewanie woda rozgrzanych kamieni 48

1.5.Wskazowki korzystania z sauny 49

1.6.Ostrzeżenia 49

1.6.1.Opis symboli 49

1.7.Wyszukiwanie usterek 49

2.KABINA SAUNY 51

2.1. Konstruktja kabiny sauny 51
2.1.1. Ciemnienie sian sauny 51
2.2.Wentylacja kabiny sauny 52
2.3.Moc pieca 52
2.4.Higiena kabiny 52

1. INSTRUKCJA INSTALACJI 53

3.1.Czynnosci wstepne 53
3.2.Mocowanie pieca na scianie 54
3.3.Podlaczenie elektryczne 55
3.3.1. Rezystancja izolagini pieca elektrycznego 55
3.4.Instalowanie modlu sterujacego ic czujnikow (BQ-E) ... 56
3.4.1. Odpowiednie urzadzenia kontrolne 56
3.5. Resetowanie wyłacznika termicznego 56

4.CZESCI ZAMIERNE 81

CS

1.1. Uładanie kamieni uzywanych w saunie

Odpowiednie ulozenie kamieni ma duzy wptyw na funkcionowanie pieca (rys. 1).

Wazne informace o kamieniach sauny:

• Kamieiie powinny miec srednice 5-10 cm.
  Uzywaj kamieni o nieregularnych ksztaltach przyeznaczonych do pieców. Perydotypt, diabazolwinowy i oliwin to odpowiednie materiały.
• Nie uzywaj lekkich, porowatych „kamieni" ceramicznych ani miękkich steatyów. Podgrzane nie absorbuju wystarczȩco ciepla. Moze to spowodowej uszkodzenia grzałek.
  Zmyj pyt z kamieni przyd wtozeniem ich do pieca.

Podczas umieszczania kamieni:

• Nie wrzucaj kamieni do pieca.
• Nie blokuj kamieni pomiedzy grzafkami.
• Kamieni nie nalezy ukladac zbyt ciasno, nalezy pozostawic ruined snc na przypewy powietrza przyez piec.
• Uładaj kamienie tak, aby podtrzymywały są wazemnie, a ich cięzar nie przenosität są grzȩkan.
• Nie uładaj wysokiej sterty kamieni na piecu.
• Przemioty lub urzadzenia, któ moglyby zmienić przypopław powietrza przyez piec, nie powinny być umieszczane w sąjescu na kamieniach lub w povlizu pieca.

Z powodu duzych wahan'temperature kamienie czasem sie rozpadaja. Poprawiaj ulozenie kamieni przynajmniej raz w roku, lub czosciej, jesti sauna jest stale uzywana. Rownoczesnie usun wzystkie fragmenty kamieni ze spodu pieca i zastap rozpadajace sie kamienie nowymi. Dzieki temu zachowane dostana optimalne parametry pieca, a ryzyko przyegrzania zniknie.

1.1.1. Udrzba

1.2. Nagrzewanie sauny

Nowy piec, wączony po raz pierwszy, wraz z kamieniami wydziela charakterystyczny zapach. Aby go usunarć, trzeba dobrze przywietrzać pomieszczenie sauny.

Jesli moc wyjsciowa pieca jest dopasowana do kabiny, nagrzanie prawidlowo izolowanej sauny do wymaganej temperature trwa okolo godziny (2.3.). Kamienie uzywane w saunie osiagaja wymagana temperature kapieli jegnoczesnie z calym pomieszczeniem sauny. Wlasciwa temperatura w pomieszczeniu saunywynosi 65 - 80^

1.3. Eksploatacja pieca

Przed wączeniem pieca zawsze trzeba sprawdzić,czy na piecu lub w了我的战略布局 nie znajduja sieźadne przyȩdmioty.1.6.

Modele pieców BQ45, BQ60, BQ80 i BQ90 są wyposazone w zegar i termostat. Zegar sluzy do ustawiania czasu dzialania pieca, a termostat - odpowiednej temperatury.1.3.1.-1.3.4.
- Obsługa pieców BQ45E, BQ60E, BQ80E i BQ90E mözgliwa jest tylko za posrefnictwem SPECIALNCH sterowników. Przed Rozpoczeciem eksploataciNJ alezy dokladnie zapoznać sie z instrukcja obslugu sterownikai pieca.

1.2.Vyhrivani sauny

Pri prvnim zapnuti topneho tlesa vydava topne tleso i kameny pach. Saunu je proto nutné dūkladné vyvětrat.

Ucelem topneho telesa je zvysit teplotu sauny a topnych kamenu na pozadovanou provozni teplotu. Pri vykonu topneho telesa odpovidajicho velikosti sauny netrva vyhratr radne tepelniz izolovanene sauny na pozadovanou teplotu dele nez hodinu (2.3.). Topne kameny se obvykle ohrivajna pozadovanou provozni teplotu priblizne ve stejnou dobu jakoauna.Vhodna teploty v saune je +65^ az +80^

1.3.Provoz kamen

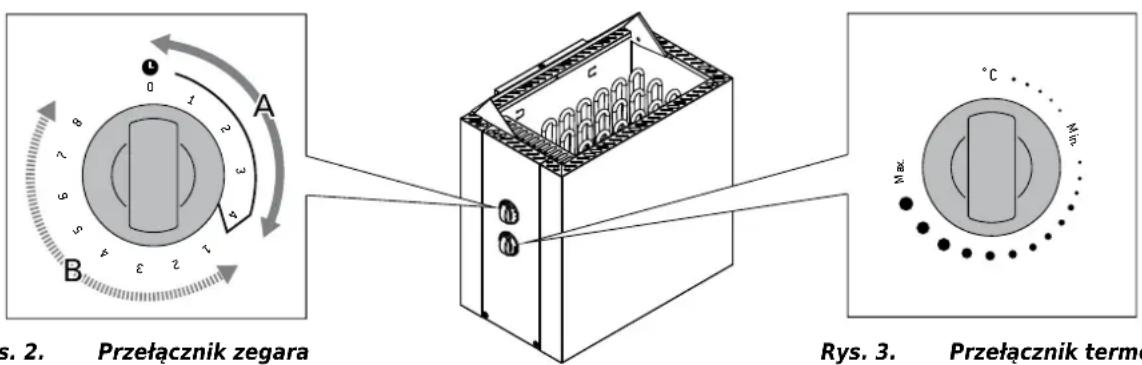

Rys.2. Przelacznik zegara Obrazek 2.Vypinačcasovace
Rys.3. Przelacznik termostatu Obrazek 3.Vypinač termostatu

1.3.1. Włacznie pieca

Ustaw przyȩcznik zagara na „wȩczony” (A na rysunku 2, 0-4 godziny). Piec rozpoczyna grzanie.

1.3.2. Ustawianie czasu (wyęcznik czasowy)

Ustaw przyȩćznik zagara na „ustawianie czasu" (B na rysunku 2, 0-8 godzin). Piec Rozpocznie grzanie, gdy przyȩćznik przesunie sie na obszar „wȩćzony". Piec bedzie wȩćzony o cztery godziny.

Przyklad: Chcesz wyjsć na trzy godzinny spacer, a poźniaj wzią kapiel w saunie. Ustaw pokretto zegara w poz. "ustawianie czasu" (na 2).

Zegar Rozpoczyna odliczanie, a po 2 godzinach - grzanie. Poniewazogrzanie kabiny zajmuje okofo godziny, sauna bedzie przygotowana po trzech godzinach, to jest wtedy, gdy wrocisz ze spaceru.

1.3.3. Wyłuczanie pieca

Piec wyłacza sie, gdy zegar ustawi przyȩzznik ponownie na zero. Możesz wyłaczycie piec samodzielnia, ustawiajac Pokrto w pozycji zero.

Wylucz piec po kapieli. Czasami zaleca sie pozostawienie na chwie wączonego pieca, by osuszyc drewniane częsci sauny.

UWAGA! Zawsze sprawdzaj,czypiec sie wyłaczy po tym, jak zegar ustawil przy.§cznik na zero.

1.3.4. Ustawianie temperature

Termostat (rys. 3) sluzy do utrzmywania pozadanej temperatury w kabinie sauny. Dobierz najbardziej odpowiadajace Ci ustawienie eksperymentalnie.

Rozpocznj od ustawenia maksymalneo. Ješli podczas kapieli temperatura zbyt wrośnie, przykreć lekko Pokrétlo w lewo. Uwaga! Nawet najmiejsze odchylenie od pozycji maksymalnej znaczo zmieni temperatur w saunie.

1.4. Polewanie woda rozgrzanych kamieni

Rozgrzane powietrze w saunie staje sieSuche. Dlategonagrzane kamienie w saunie trzeba polewac woda,abyzwiekszyc wilgotnosc powietrza do pozadanego poziomu. Cieplo i para roznie dzialaja na poszczejolne osoby -eksperimentujac,znajdziesz odpowiednie dla siebieustawientia.

UWAGA! Pobjemnosc czerpakawynosi 0,2 litra. Ilosc wody Jednorazowo wylewanej na kamienie Nie powinna byc wieksza od 0,21, poniewa z przy polaniu kamieni wieksza iloscia wody tylko jej czesc wyparuje, a reszta w postaci wrzatku moze Rozprysnac sie na osoby korzystajace z sauny. Nie wolno polewa c kamieni woda, gdy w povlizu pieca znajduja sie innate osoby, poniewa z Rozgrzana para woda moze spowodawac oparzenia.

UWAGA! Woda, ktora polewa sie kamienie, powinna speltniac wymagania okreslone dla czystej wody gospodarczej (tabela 1). Dla zapachu moza dodawac do wody specjalne aromaty przyznaczone do saun. Aromaty nalezy stosowac zgodnie z instrukcja podan na ich opakowaniu.

Tabela 1. Wymagania dotyczne jakosci wody
Tabulka 1. Požadavky na kvalitu vody

Własciwość wody Vlastnost vody	Efekt Učinek	Zalecenie Doporučení
Nagromadzenie osadów organicznych Nečistoty	Kolor, smak, wytracanie osadów Zbarvení, chuř, usazeniny	< 12 mg/l
Nagromadzenie zwiaginić zelaza Železitá voda	Kolor, nieprzyjemny zapach, smak, wytracanie osadów Zbarvení, zámach, chuř, usazeniny	< 0,2 mg/l
Twardość: majgroźniejszymi substancjami są mangan (Mn) oraz wapno, czyli zwiaginić wapnia (Ca) Tvrdost:nejdūležitějśimi složkami jsou mangan (Mn) a vapenec, resp. vaplínek (Ca)	Wytracanie osadów Usazeniny	Mn: < 0,05 mg/l Ca: < 100 mg/l
Woda chlorowana Chlorovaná voda	Zagrożenie zdrowia Škodí zdraví	Zakazana Nesmí se používat
Woda morska Mořská voda	Szybka korozja Rychlá koroze	Zakazana Nesmí se používat

PL

1.5. Wskazówki korzystania z sauny

Zaczynamy od umycia sie.
- W saunie przybewamy tak dlugo, jak dlugo czujemy sie tam przyjemnie i komfortowo.
- W saunie rozluzniamy sie i zapominamy o wzystkich trudnosciach i klopotach.
Zgodnie z przyjetymi zwyczajami w saunie nie przeszkadzamy innym gośnā rozmowa itp.
- Nie polewamy kamieni nadmierna iloscia wody, gdyz要去 byc nieprzyjemne dla innych odob korzystajacych z sauny i jest uwazane za niegrzeczne.
- Ochladzamy skóre w miare potrzeby. Będac dobrego zdrowia moźemy popływać, o ile w povlizu sauny jest basen lub innie mistrsce do kapieli.
- Po wyjsciu z sauny dokladnie splukujemy cate ciafo.
- Przed ubraniem sie przyczchwie odpoczwyamy, aby teta powrocilo nam do normy. Napij sie napojubezalkoholowego, by przywróci rownawy plynyow w organizmie.

1.6. Ostrzeżenia

• Przebywanie w Rozgrzanej saunie przydzszy czas powoduje wzrost temperatury ciała, coMZE BYC Niebezmieczne dla zdrowia.
• Nie polewac kamieni nadmierna iloscia wody. Powstajaca para wodna ma temperature wrzenia!
• Nie pozwalaj daneciom zblżac są do pieca.
  Dzieci, osob niepełnosprawnych i chorychNie wolno pozostawiać w saunie bez opieki.
  Zaleca sie zasięgniecie porady lekarskiej odnosnie ewentualnych ograniczenia w korzystaniu z sauny spowodowych stanem zdrowia.
• W kwestii korzystania z sauny przyze maize daneci nalezy poradzić sie lekarza pediatry.
  W saunie nalezy poruszac sie bardzo ostroznie, gdyz podest i podloga moga byc sliskie.
• Nie wolno wchodzic do sauny po alkoholu, narkotykach lub zazyciu silnie dziajacych leków.
• Nigdy nie spij w goracej saunie.
• Słone, morskie powietrze i wilgotny klimat要去 powodowej korozje metalowych czemu pieca.
• Nie naleź wieszac ubran do wyschniecia w saunie, gdyż要去 grozić pozarem. Nadmierna wilgotnosć要去 sąze spowodstawuszkodzenia podzespolów elektrycznych.

1.6.1. Opis symboli

Zapoznaj sie z instrukcja

Niedotyczy

1.7. Wyszukiwanie usterek

UWAGA! Wszelkiego rodzaju sprawdzen lub napraw要去 dokonywać wykwalifikowy elektryk.

Piec Nie grzeje.

• Sprawdz,czybezpieczniki pieca sāsprawne.
• Sprawdz,czykabelzasilajcyjestpodlaczony(3.3.).
• Ustaw przyȩcznik zagara na „wȩczony" (1.3.1.).
• Włucz wyźiste ustawienie termostatu (13.4.).

CS

• Sprawdz,czyzadzialbezmieczniktermiczny.Zegardziala,alepiecnie grzeje. ( 3.5.)

Kabina ogrzewa sie powoli. Woda wylana na kamienie sauny bardzo szybko ochładza je.

• Sprawdz,czybezpieczniki pieca sa sprawne.
• Sprawdz,czy wszystkie grzalki swieca,gdy piec jest wączony.
• Włac wyźsze ustawienie termostatu (13.4.).
• Sprawdz,czy moc pieca jest wystarczajaca (2.3.).
• Sprawdz kamienie sauny (1.1). Zbyt cisano ulozone kamienie,zmiana ich ulozenia lub nieodpwiedni ich typ moga utrudniać przypopywgowietrza przyez piec i obnizać jejogo wydajnosć.
• Sprawdz,czy wentylacja kabiny sauny jest własciwa (2.2).

Kabina sauny ogrzewa sie szybko, ale temperatura kamieni jest niewystarczajca. Woda wylana na kamienie scieka.

• Sprawdz,czy moc pieca nie jest zbyt wysoka (2.3.).
• Sprawdz,czy wentylacja kabiny sauny jest własciwa (2.2.).

Kabina sauny ogrzewa sie hierouwnomiernie.

• Sprawdzic,czypieczostawamontowany na odpowiednejwysokoSci.Piec najlepiejogrzewaaune, jesti jest zamontowany na wysokoosci 100 mm nad podlozem.Maksymalna wysokoosc montazuwynosi 200~mm ( 3.2.)

Drewno lub inny material blisko pieca szybkociemnieje.

• Sprawdź,czy wymogi co do odlegosci zostaly zachowane (3.1.).
• Sprawdz kamienie sauny (1.1.). Zbyt ciasno ulozone kamienie,zmiana ich ulozenia lub nieodpwiedni typ moga utrudniać przyphywgowietrza i powodować przyegrzanie materiały w povlizu pieca.
  Zobacz teź podrozdziaf 2.1.1.

Piec wydziela zapach.

Zob.podrozdzia1.2.
Gorocy piec moze wzmacniac zapachy zgowietra, przy czym nie sa one wydzielane przye zaun e lub piec. Przyklady: farba, klej, olej, innododatki.

Piec generuje hahas.

• 3: Zegar jest urzadzeniem mechanicznym i podczas normalnej przyty slychać Charakterystyczne tykanie. Jesli zegar tyka nadal po wyłaczenia pieca, daneź sprawdzić stan seinen gość elektrycznych.
• Niekiedy Rozlega sie huk powodowy są czȩść przy泄漏 pekanie kamieni od goręca.
• Podczas nagrzewania sie pieca maya usyyszec odglosy spowodowane rozszerzaniem sie loro elementów pod wplywem temperatury.

CS

Zkontrolujte, zda neni vadna ochra prehratci. Casova funguje, ale kamna netopi. (3.5.)

Sauna se vytapi pomalu. Kdyz na kameny nalijete vodu, rychle se ochladi.

2.1. Konstrukcja kabiny sauny 2.1. Usporadani saunovací mistrosti

Rys. 4.
Obrázek 4.

A. Wełna izolacyjna (50-100 mm). Kabina sauny musi byc starannie izolowana, by moc pieca byla stale umiarkowanie niska.
B. Zabezpieczenie od wilgoci, np. papier alumiowy. Polyskliwa strona do wnetrza sauny. Łaczenia zabezpieczyc taśma alumiowa.
C. Szczelina went. (ok. 10 mm) miedzy warstwa zabezpieczajaca panelem (zalecana).
D. Lekka pfyta pilsi niowa (12-16 mm). Przed montazem paneli sprawdzić stan instalacji elektr. i wzmocnienia wymagane do zainstalowania pieca i thaw.
E. Szczelina wentylacyjna (ok. 3 mm) między sciana a sufitem.
F. Wysokość sauny to zwykle 2100-2300 mm. Jej wysokośćminimalna zaleź od pieca (zob. tabela 2). Odlegóść pomiedź lawa górn a sufitem nie powinna przyzekraczać 1200 mm.
G. Stosowac ceramicznePokrycia podtogowe i ciemnespoiny.DelikatnePokrycia podtogowe moga ulec zaplamieniu i/lub uszkodzeniu przyczasteczki kamienisauny badz zanieczyszczona wode.

UWAGA! Dowiedziec sie, ktore czosci sciany ogniewe最大化 przystonic. Nie zaślaniać uzywnych przyzwodów dymnych.

UWAGA! LekkiePokrywy instalowane na scianie lub suficie, moga stanowic zagrozenia ppoz.

2.1.1. Ciemnienie sian sauny

Jest zjawiskiem naturalnym, ze drewniane powierzchnie sauny z czasem ciemnieja. Zjawisko to przyspieszaja:

• swiatlo stoneczne
• cieplo z pieca
• preparaty ochronne (maja one niska odpornosc na wysokie temperature)
• zanieczyszczenia odrywajace sie od kamieni iunosza- ce wgowietzu.

UPOZORNENI! Izolaci protipożarni przypeźky konzultujte s bezpećnostnim technikem. Odtah od kamen nesmi byt zaizolovany!

2.2. Wentylacja kabiny sauny

Wymiana powietrza powinna zachodzic 6 razy na godzine. Rys. 5 ilustruje rozne sposoby wentylowania kabiny sauny.

2.2.Vetrání sauny

A. Lokalacja wlotu powietrza. Wlot powietrza, w przypadku zainstalowania Mechanicznej wentylacji wylotowej, powinien znajdowość nad piecem. Wlot powietrza instalacji grawitacyjnych ma znajdowość poniȩje pieca lub obok niedo. Srednica nawiewu musiDynosi 50-100 mm.BQ-E: Nie umieszczaco wlotu powietrza tak, by strumien powietrza chłodzich czujnik temperatury (zob. wskazowyki dot. czujnika temperatury w opisie instalacji Jednostki sterujucej)!
B. Wylot powietrza. Powinien znajdowac sie blisko podlogi, moziwie jak najdalej od pieca. Srednica wylotu powinna byc dwukrotnie wieksza od srednicy wlotu powietrza.
C. Dodatk. went. suszaça (zamknieta podczas grzania i kapieli). Možna tež suszyc saune przy bez pozostawienie otwartych drzwi po zakończeniu kapieli.
D. Gdy wylot powietrza znajduje sie w laziance, szczelina pod drzwiami sauny musiwynosi >100 mm. Stosowanie ukladu mechanicznego jest obwiagzkowe.

2.3.Moc pieca

Jesli sciany i sufitPokryte sa phtami, a za phtami znajduje sie odpowiednia izolacja, moc wyjsciowa pieca jest określana w zaleznosci od kubatury sauny. Przy scianach nieizolowanych (cepla, bloki szklane, szklo, beton, ptytki itp) moc ta musi byc wieksza.Do kubatury sauny dodać 1,2 m na kaźdy metr kwadratowy nieizolowanej sciany. Np. kabin o kub. 10 m² drzwiami ze szkla wymaga pieca o mocy potrzebnej dla kabin y kub. ok. 12 m. Jesli kabinama sciany z bali, nalezy pomnozyc jej kubature przy 1,5. Wybrać prawidłowam moc pieca z tabeli 2.

2.4. Higiena kabiny

Ręczniki ułozone naławach zabeźpieczaja je przyded potem splywajacym podczas kapieli.

Lawy, sciany i podlge sauny nalezy starannie oczyszczac przyznajmnej raz na szesc miesicy. Czysci ostra szczotka i srodkiem do saun.

Kurz i brud z pieca usuwac wilgotna scierka. Kamien uswac 10% roztworem kwasu cytrynowego, po czym splukač.

A. Umisteni privodu vzduchu. Ma-li sauna mechanicyk odtah vzduchu, umistete privod vzduchu nad kamna. Vetrali se jen pruvanem, privod umistete vedle kamen nebo pod ne. Vetraci potrubi musi mit prumer alespn 50-100 mm. BQ-E: Privod vzduchu nesmi byt umisteny tak, aby privadeny vzduch ochlazoval teplotniCIDlo (viz pouky pro montaiz teplotniho cidla v navodu k instalaci ridici jegnotky)!
B. Odtah vzduchu. Vystupni vetrak umistete tsesne nad podlahu co nejdale od kamen. Prumer odvetravacho potrubi musi byt dvojnasobkem prumru privodnio potrubi.
C. Volitelny vysouseci vetrak (beshem vytapeni a saunovani je uzavreny). Saunu Ize vysouset i tak, ze po saunovani nechame otevrene dvee od sauny.
D. Je-li odtah vzduchu ve sprse, mezera pode dveymi sauny musi byt nejmene 100 mm. Odtah musi byt vybaveny mechanickym vetrakem.

2.3.Vykon topného t'élesa

Przed zinstalowaniem pieca nalezy zapoznać sie z instrukcja montazu oraz sprawdzić,czy:

Typ i moc pieca sa prawidlowo dobrane do wielkosci pomieszczenia sauny (nalezy kierowac sie wartosciami kubatur pomieszczeni podanymi w Tabeli 2).
- Parametry zasilania sā takie, jakich wymaga piec.
- Usytuowanie pieca speltnia minimalne wymagania dotyczace zachowania bezpiecznych odlegosci podanych na rysunku w tabeli 2 i na rys.6.
3.5. Resetowanie wyłacznika termiczneo

Spelnienie powyszych wymagan instalacyjnych jest absolutnie konieczne, gdy odstepstwa w tym względzie moga stworzyc powazne zagrozenia pozarowe. W jedernym pomieszczeniu sauny przy installowac tylko jedem piec.

3.1. Pred montází

Tabela 2. Szczegóthy instalacji pieców

Piec Topné těleso Model i wymiary Model a rozměry	Ciezar Hmot-nost	Moc Vý-kon	Pomieszczenie sauny Mistnost sauny			Podlączenia elektryczne Zapojení vodičů
			Pojemnosć Objem		Wysokość Výška	400 V 3N~Przewód zasilajcy Napajeci kabel	Zabezpieczenersia Pojistka	230 V 3~Przewód zasilajcy Napajeci kabel	Zabezpieczenersia Pojistka	230 V 1N~Przewód zasilajcy Napajeci kabel	Zabezpieczenersia Pojistka
Szerokość/SiRNA·BQ 495 mm ·BQ-E 470 mm Glebokość/Hloubka 275 mm Wysokość/Vyväsa 440 mm Kamienie/Mnożstv top- nych kamenu max. 20 kg	kg	kW	2.3. min. m³	max. m³	min. mm	Patrz rys. 8. Dane dotycz są tymko przewodu sączacego! Viz obr. 8. Hodnoty platí pouze pro prívodní kabel.
						mm²	A	mm²	A	mm²	A
BQ45/BQ45E	9	4,5	3	6	1900	5 x 1,5	3 x 10	4 x 2,5	3 x 16	3 x 2,5	1 x 20
BQ60/BQ60E	9,5	6,0	5	8	1900	5 x 1,5	3 x 10	4 x 2,5	3 x 16	3 x 4,0	1 x 35
BQ80/BQ80E	10	8,0	7	12	1900	5 x 2,5	3 x 16	4 x 6	3 x 25	3 x 6	1 x 35
BQ90/BQ90E	10,5	9,0	8	14	1900	5 x 2,5	3 x 16	4 x 6	3 x 25	3 x 10	1 x 40

100 BQ-E min. 20 100-200 (rekomendacja/doporużen#: 100)		Piec do sauny można zamontowania we sąȩce o minimalnej wysokość 1900 mm. Ohřivač lze namontovat do vyklenku o minimálne vyšce 1900 mm.
		A BQ min. 150 max. 500	A BQ min. 500 A BQ-E max. 500
	A min. Od bocznej sciany obudowy do sciany pomieszczenia. Od boku ke stini nebo horní lavici.	B min. C min. Od przodu do goźngo podestu. Od eelní stiny k horní lavici nebo mǎ¼i.
BQ45/BQ45E35	2035
BQ60/BQ60E50	3050
BQ80/BQ80E100	3080
BQ90/BQ90E120	40100

3.2. Mocowanie pieca na scianie

Patrz rys. 7.

1. Przymocować wspornik do sciany przykrećajc go wkre-tami dostarczonymi razem ze wspornikiem. UWAGA! Wmiejscu, gdzie zawieszony bedzie piec, pod ptya scienna powinny znajdowac sie wzmocnienia, np. deska lub deski - tak, zeby wkrety moza byto wkrecić w lite drewno, wytrzymalsze niz sama ptyta scienna. Jesli pod pflytami nie ma wzmocnien, deski moza przymocować z wierzchu.
2. Prawy lub lewy montaż piecaMZmienic, instalujac go odpowiednio do uchwytow sciennych. Upewnij sie czy kolnierz zostal wasciwie zamocOWany.
3. PowiesićPICnawsporniku zahaczajc dolna krawedz obudowy o haczykznajdujace sie w dolnej czeci wspornika i dociskajcdo wspornika gorna czescpieca.Przykrecic wkret mocujacy krawedzipeca do wspornika.

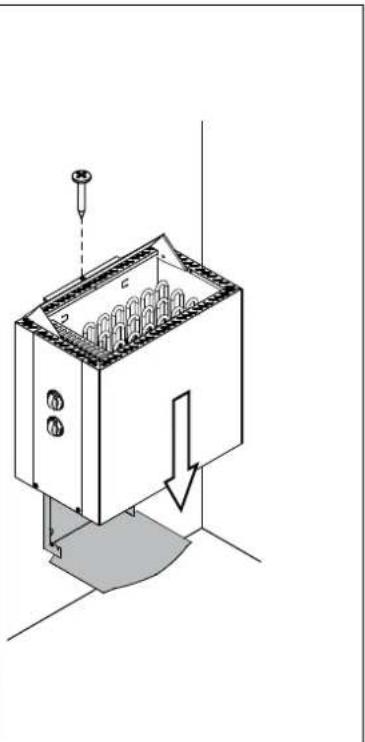

Rys. 7. Mocowanie pieca na scianie (wymiary w milimetrach)
Obrazek 7. Pripevneni topidla na stene (vsechny rozmery jsou uvedené v milimetrech)

3.3. Podłaczenia elektryczne

Piec nalezy podlączyc do instalacji elektrycznej zgodnie z obrowiazujacymi przyepisami. Podlącenie要去 wykonac tylko wykalifikowy elektryk.

• Piec jest polstale podłuczony do skrzynki przyȩczeniowej (rysunek 8: A) instalowanej na scianie sauny. Skrzynka przyȩczeniowa musi byc bryzgoszczelna i zainstalowanie nie wyjej nied 500 mm nad podłoga.
• Nalezy uzyc kabla przytaczeniowego (rysunek 8: B) w izolacci gumowej, typu H07RN-F lub odpowiednika. UWAGA! Ze wzgledu na zjawisko kruchosci termicznej do podlaczania pieca nie wolno stosowac kabla w izolacci z PCW.
• Jesli kabel przyłączeniowy i kable instalacyjne majora biec wyzejni 1000 mm nad podłoga sauny lub wewnatrix jej scian, danezy zastosowac kable zdolne pod obciązieniem wytrzymać temperatur minimum 170^ (np. kable typu SSJ). Urzadzenia elektryczne instalowane wyzejni 1000 mm nad podłoga sauny musza byc atestowane do pracy w temperaturze otoczenia +125^ (oznaczenia T125).
• Oprocz zączy zasilania,piec 3 jest wyposzaźny w zȩcie dodatkowe (P), któ umozliwia regulacja ogrzewania elektrycznych (rys.10). Piec pobiera energia, kiedy jest wączony. Kabel sterujacy ogrzewaniem elektrycznym jest doprowadzany bezposrednio do skrzynki przyłączy i stad do listwy zaciskowej pieca wzdruż kabla gumowych tej samej grubosci, co kabel przyłączeniowy. Jeśli otwor na drugi kabel nie jest uzywany,NSEZY zamknac i dokrecić element ograniczajcy naprzejenia.
• Podczas zamykania skrzynki przyłączowej naleź sprawdzić,czy jej górna krawędź znejduje sie we wąsciwym połoieniu. Jesli górna krawędź jest umieszczona niewȩsciwie, do skrzynki sąze przyxDostawac sie woda. Patrz rys. 8.

A. Skrzynka przyłączeniowa
B. Kabel przyłączeniowy
A. Rozbočovač
B. Napajeci kabel

3.3.1. Rezystancja izolacji pieca elektrycznego

Podczas końcowego sprawdzenia instalacji elektrycznej pomiar odpornosci izolacji na przechicie要去 wykazć „uplywnosć" izolacji pieca. Zjawisko to jest spowodowyne absorpcja wilgoci z powietrza przyez material iyolacji pieców (podczas przechowywania i transportu). Po kilka-krotnym uruchomieniu pieca wilgoć odparuje z materiały izolacji rezystorów i rezystancja izolacji wróci do normy.

Nie nalezy podłacza zasilania pieca poprzej odłacznik reagujczy na prad zwarcowy!

3.4.Instalowanie modu sterujucego ic czujnikow (BQ-E)

Do modu sterujacego doczona jest osobna instrukcja dokladnie opisujaca sposob montazu na scianie. Czujnik temperatury nalezy zainstalować na scianie w pomieszczeniu sauny, nad pieciem. Czujnik powinien byc usytuowany w osi symetrii pieca, w odlegosci 100 mm od sufitu sauny. Patrz rys.6.

Nie umieszczac wlotu powietrza tak, by strumien powietrza chłodzil czujnik temperatury. Patrz rys. 5.

3.4.1. Odpowiednie urzadzenia kontrlne

Zapoznaj sie z naszymi majnowszymi urzadzeniami kontrolnymi na naszych stronach internetowych www.harvia.com

3.5. Resetowanie wyłacznika termicznego

Jesli temperatura w kabinie sauny niebezpiecznie wzrasta, bezpiecznik termiczny odcina zasilanie pieca. Bezpiecznik termiczny要去 zaostacz rzesetowany, kiedy piesc ostygnie.

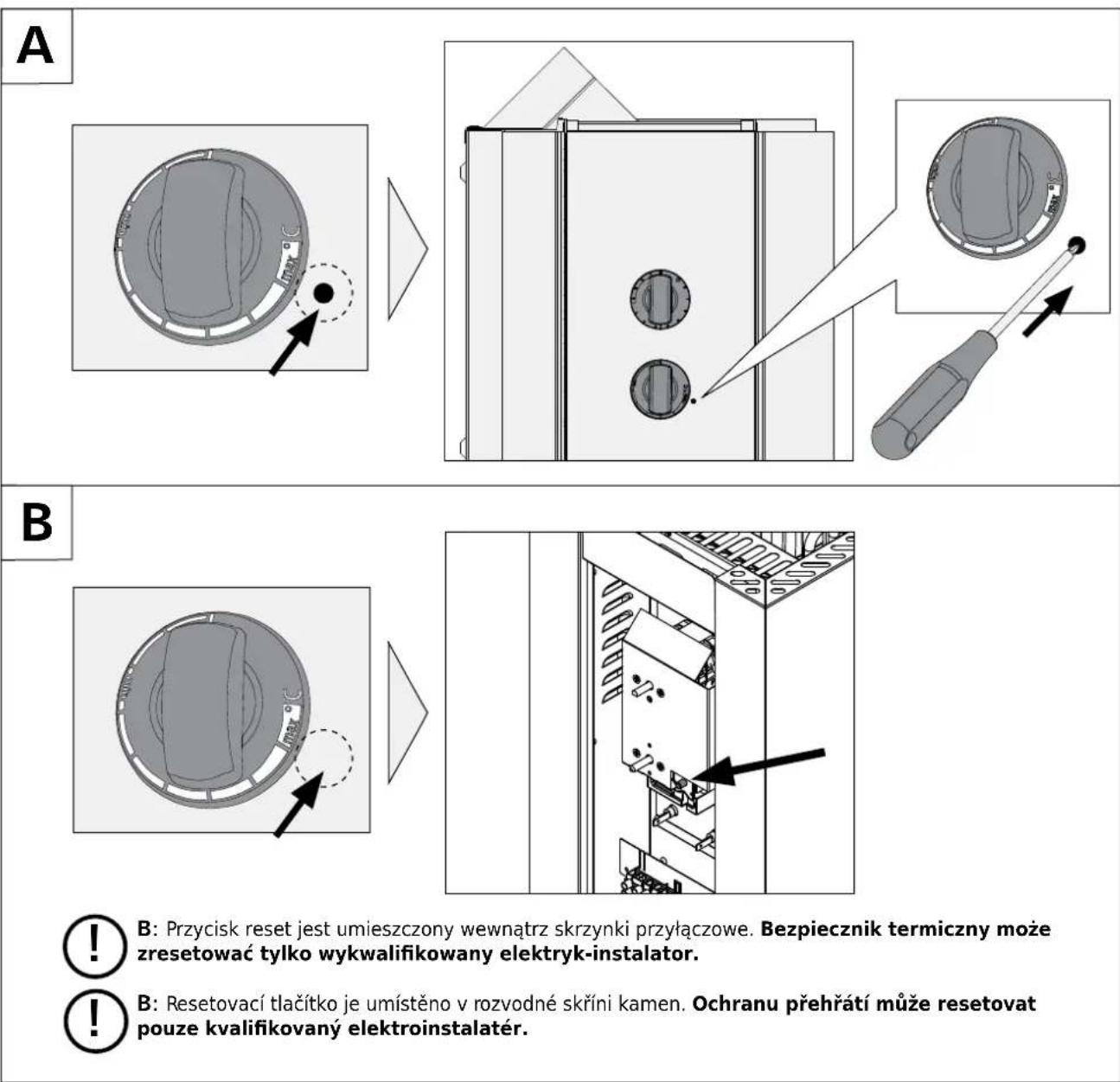

Rys. 9. Przycisk resetowania wyłacznika termicznego Obrázek 9. Resetovaci tlacitko ochrany prehrátí

PL

Przed naciśćem unto przycisku trzeba znaleźć przyczyne usterki.

Czy kamienie nie Rozkruszy sie aniNie zbily?
Czy piec nie byl wączony przydźyszcy czas, a sauna w tym czasie nie byta uzywana?
Czy czujnik termostatu jest na mistręscu i nie jest uszkodzony?
Czy piecNie zostaf uderzony lub nie ulegt wstrzasow?

BQ

Rys.9.

! Bezpiecznik termiczny urzadzenia要去ed montazem nalezy umiescić urzadzenia wcieplym pleasecu. Bezpiecznik termiczny można zrestartowac, gdy temperatura urzadzenia osiagnie ok. 18^ / 64^. Bezpiecznik termiczny nalezy zrestartowac przyckiem urzadzenia.

BQ-E

Szegőowé instrukcje znajduja sie w instrukcji instalaci sterownikia.

CS

Než budete ochranu resetovat, je nutné nalezt príčinu, proč sepnula.
