HASZNÁLATI ÚTMUTATÓ UATYA90BBAY1 DAIKIN
45.7.1 Sekvence fázi
46.1.4 A c.pCO gezérlo funkciói 320
47 Gyorsutasitasok 321
47.1 Fofunkciok 321
47.2 Egység bekapcsolása és kikapcsolása 321
47.2.1 Egység bekapcsolása és kikapcsolása kijelzöról 321
47.2.2 Egység bekapcsolasa es kikapcsolasa kulso jovhagyassal 321
47.2.3 Egység bekapcsolasa es kikapcsolasa BMS-röl 321
47.3 Alapétek modosítás 322
47.3.1 Alapertek modositasa kijelzorol 322
47.3.2 Alapérték modosítása BMS-ról 322
47.4 Nyelv módosítás 322
47.5 Datum es ido modositasa 323
47.6 Idosavok beallitasa 323
48.1 Grafikus egyezmények 324
48.1.1 Ikonok és szimbóolumok 324
49 Feluletek 326
49.1Feluletek rajza 326
49.1.1 A felületek menüje 327
49.2 Menuk kozotti navigalas 328
49.2.1 Info 328
49.2.2 Keres 328
49.2.3 Osszefoglalo 329
49.2.4 Bejelentkezés 330
50 Szoftver funkciok 331
50.1 Bevezetés 331
50.2 Alapertek kezelése 332
50.2.1 Dinamikus ertek 332

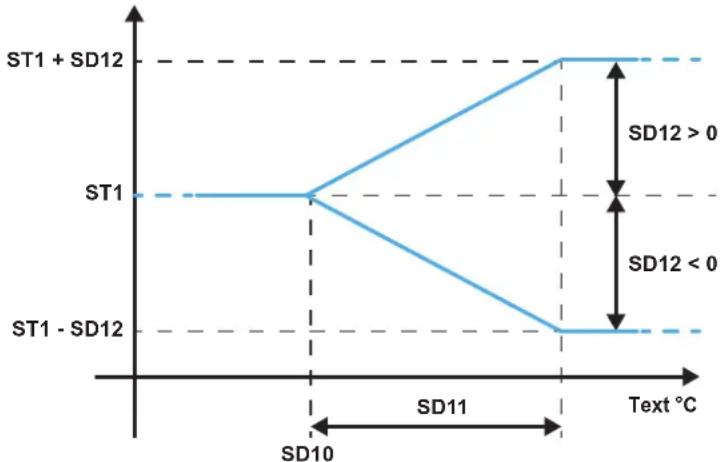

50.2.2 Dinamikus alapertek kulso levego szondarol hutes alatt 333

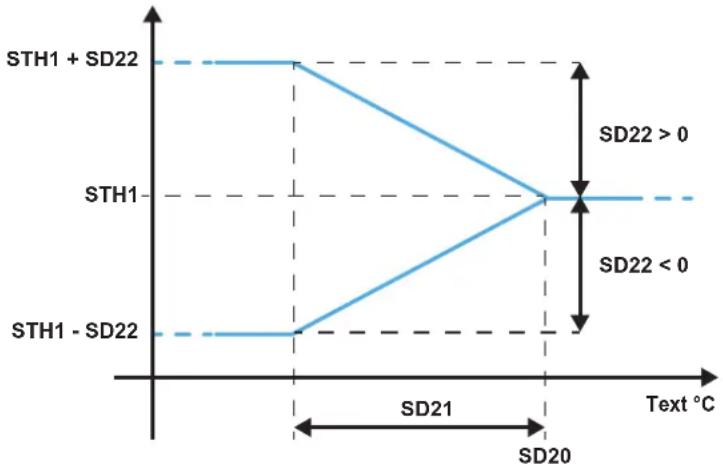

50.2.3 Dinamikus alapertek kulso levego szondarol hutes alatt 334

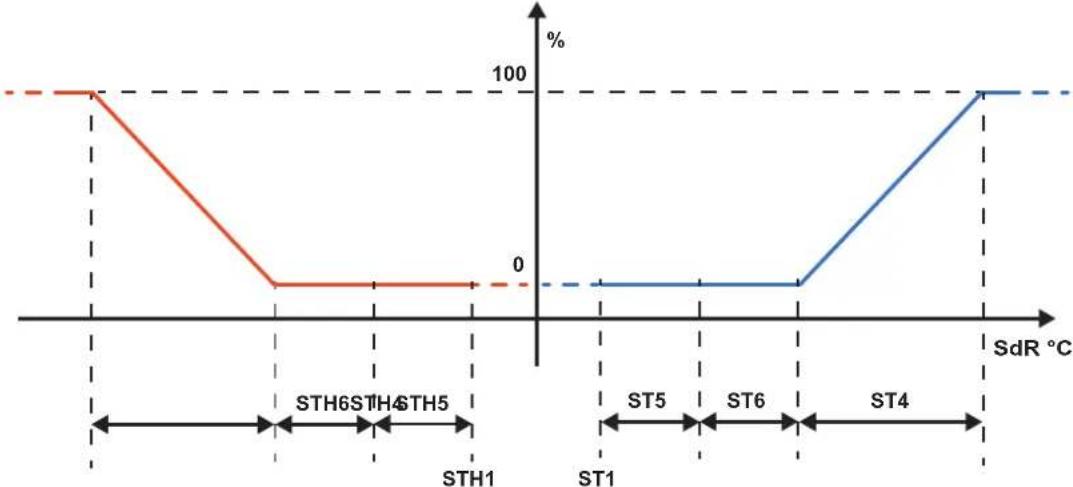

50.3 Homsersklet ellenorzs 335

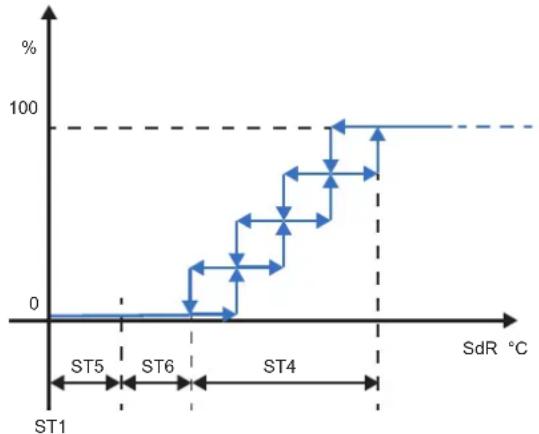

50.3.1 Homserseklet-szabalyozas hutskor 336
50.3.2 Homsereklet-szabalyozas futeskor 338
50.3.3 Futés tittasa a külso levego homérseklet alapjan. 340
50.4 Homsersklet verzrlés 341
50.4.1 Relativ paratartalom vezérles arányos szabályozással 342
50.5 Levego parasitas 343
50.5.1 A beepitett parasito kiegeszito fungcioji 343
50.6 Levego paramenteites 343
50.7 Elektromos tapellatas vezérlefse 344
50.7.1 Faszisok sorrendje 344
50.7.2 Minimális maximális feszültseg 344
50.7.3 Gyors ujrainditas 344
50.8 Zsalu kezelése 345
50.8.1 ZsalukEllenorzese 346
50.8.2 Zsalu kezelése 346
50.8.3 Az egység inditasa 346
50.8.4 Mosas 346
50.8.5 Visszavezetes 347
50.9 Segedfutes 348
50.9.1 Kezelt berendezések 349
50.9.2 Utofutes 349
50.9.3 Aktivalas idosavokkal 350
50.1 Bevezetés
50.2 Riasztások tablázata
351
351
46.1 Általános informáciok
A kézikönyv hasznalatára vonatkozo néhány informácio.
A kézikönycélja, hogyBiztositsa a vezérlo hasznalatára es a fedolapont ismertetett egységekben alkalmazott szoftverre vonatkozo informaciokat.
A kézikonyv nem tartalmaz az egységek telepitésère és az elso inditashoz szükséges ellenörzesekre és vizsgalatokra vonatkozo informaciókat.
Elore is koszönjuk mindazoknak, akik hibákat, mulasztásokat, további magyarázatot igényló részeket vagy muveleteket szeretnének bejenteni, amelyek nem kerültek leirásra.
46.1.4 A c.pCO vezérló funkciói
A c.pCO sorozat mikroprocesszoros elektronikai vezerlojenek szoftveret Close Rooftop egység kezelésére tervezték. Megfelelo konfigurációval lehtoseget biztosít a specialis funkciokkal rendelkezö egységek széles korenek kezelésére.
A Rooftop egység kezelése az egységeket alkoto alkatrészek biztonsagos muködésénék vezerlését jelenti az elöirt muködési fázisok alatt.
A c.pCO mikroprocesszoros elektronikus gezérlo családba különbožo méretu modulok tartoznak, amelyek a szoftver rugalmassaga réven lehtové teszik az alkalmazásuk optimalizálásat, minded alkalmazáshoz felhasznála azokat, amelyek a szükséges bemenetekkel és kimenetekkel rendelkeznek.
A c.pCO kártya különboző modulokhoz csatlakozik, nagy sebességu és meg kivaló megbizhatóságu bus-on keresztül kommunikal a modulokkal.
A verzérlo felhasznaloi interfésze egy 4,3" színes érirtoképernyos kijelzó.
47.1 Fó funkciók
Az alábbiakban bemutatjuk azokat a jelzéseket, amelyek szükségesek az egység fö funkcioinak Ellenörzésébe való beavatkozáshoz.
47.2 Egység bekapcsolása és kikapcsolása
47.2.1 Egység bekapcsolása és kikapcsolása kijelzöról
A fokeperyon hasznalja az "On/Off" ikont az egyseg inditasanak es leallitatasanak képernyojehez valo lépeshez.
A felület felsö részén az egység állapota lathato, kozépen egy "On/Off" ikon lathato.
Azikon megerintesevel az egység allapota „üzemelés alatt"-rol „kikapcsolt"-ra valt és fordütva.
47.2.2 Egység bekapcsolása és kikapcsolása külso jováhagyással
Annak érdekében, hogy a készüléket külso jováhagyásra bekapcsolhassa és kikapcsolhassa, Ellenörizze, hogy a funkció aktiv-e.
Az egység bekapcsolásához zárja a külso jováhagyást. A leallitáshoz meg kell nytni.
A külso jováhagyást a sorkapcson levő "1" és "56" terminálhoz kell csatlakoztatni.
Annak érdekében, hogy a keszüléket külso jováhagyásra bekapcsolhassa és kikapcsolhassa, Ellenőrizze, hogy a funkció aktiv-e.
Az egység bekapcsolásához zárja a külso jováhagyást. A leallitáshoz meg kell nyitni.
A külso jováhagyást a sorkapson lévo "1" és "2" terminálhoz kell csatlakoztatni.
A külso jovahagyásnak tiszta kapcsolatnak kell lennie.
47.2.3 Egység bekapcsolása és kikapcsolása BMS-röl
Az egység BMS-rol bekapcsolásához és kikapcsolásához Ellenőrizze, hogy a funkció aktív-e.
Lásd a megfelelo BMS kezelés dokumentumot.
47.3.1 Alapérték modosítása kijelzöröl
A fō menüben nyomja meg az „alapérték" opciot a képernyǒk megnyitásahoz, ahol rendelkezésre állnak az alapérték kezeléshez szükséges funkciók.
Az "alaperték" almenüben valassza ki a funkciot, ahonnan az alapertéket szeretné modositani.
Görgesse a paramétereket addig, amat megjelenik az alapérték paramétr.
Válassza ki az alapérték paramétrt a modosító billentyüzet aktivalásához.
Állitsa be az Új érteket, és erősítse mag a zöld pipa szimbóllumnal.
A mukodes modositasat igenylo egysegekben rendelkezeresr all a "ST7" hutshez es a "STH7" futshez tartozo alapertek.
Elenghedetetlen, hogy a "ST7" hutsi alapertek nagyobb legyen, mint a "STH7" futsi alapertek.
Amennyiben hiba foytán olyan értek kerültek beállitásra, amelyek nem felelnek meg ennek a feltételnek, a vezérlo aktivalja a „AL183" riasztást.
Az "AL183" riasztásCsak jelzésre szolgal.
47.3.2 Alapérték modosítása BMS-ról
Az alapertek BMS-rol tortenó módosításához Ellenörizze, hogy a funkció aktiv-e.
Lásd a megfelelo BMS kezelés dokumentumot.
47.4 Nyelv módosítás
A fö menüben nyomja meg a „Nyelvek" opciot a rendelkezsres alló nyelveket megjelenító képernyǒk megnyitásaHOZ.
Ha az adott nyelv nem ally rendelkezesre a képernyon, a nyilakkal rá lehet keresni.
A nyelv kivalasztással aktivalódk a kivalasztott nyelv
47.5 Dátum és idő modosítása
Görgesse le a fó menüt a „Konfiguráciok" csoportig, és valassza ki.
A „Konfiguración" opcioban valassza ki a „Datum és idő" opciot a beallitások modosításahoz tartozó képernyő megnyitásához
A jobb also oldalon talalhatofeliratos ikon kivasztasaval megnyilik a modositias képernyoje.
Az egyes zold szinu ertekek kivalasztasaval aktivalodik a virtualis képernyo, amelyen keresztul beallithatok az uj ertekek. A beallitas utan az erteket a pipa szimbolummal meg kell erositeni.
Az ertekek modositasa utan a beallitast a jobb also reszen talalhato mentes ikonnak kell elmenteni.
A bal oldali nyillal visszaléphet a korabbi felületre az elvégzett modositások nélkül.
47.6 Idosavok beallitasa
Az idósav beallitáshoz jelszóval történó hozzáférés szükséges.
Görgesse le a fō menüt a „Paramétrerek“ csoportig, és valassza ki.
Görgesse le a „Paramétrerek“ menüt az „ES Energy saving“ csoportig.
Az „ES Energy saving" kiválasztásával megnyílik a paraméterek csoportja az idősáv beálításához. A paraméterek beálítási logikához lásd a megfelelo fejezetet.
Az alkalmazás fejlesztési szakaszában különös figyelmet forditottak a felhasznalói felület intuitiv hasznalatára.
48.1 Grafikus egyezmények
Az "erintoképernyo" segitségével navigálhat a felülen.
Nehány intuţiv ikont gombként hasznalható az egyes menuk kozöttigegyszeru navigálashoz.
Más egyszerú szimbólumok jelzik az aktív szerveket és funkciókat.
A gombokként használt ikonok és a különféle interfész felületeken talalhato szimbólumok az alábbiakban lathatók.
48.1.1 Ikonok és szimbólumok
Az "erintoképernyon" az ikonok fizikai gombkent hasznalhatok a menuk kozotti es a képernyon beluli mozgáshoz. A rendelkezesre allo ikonok az alábbiak:
"Home" ezzel az ikonnal visszaléphet a fó képernyöre. A nyil gombokkal lehet mozogni a meglévo hurokban;
"Info" ez az ikon lehetové teszi a felületek megnyitását, amelyek tartalmazzák a szoftverre és az egységreő bozo információkat. A nyil gombokkal lehet mozogni a meglevő hurokban;
"On/Off" ez az ikon lehetové teszi az egység inditáshoz és leallitáshoz szükséges felületek megnyitásáttalónález interfészen keresztül;
"Hideg/Meleg" ez az ikon lehetové teszi a felületek megnyitásat a hútô/fútó üzemmod valtáshoz felhasznalói zhen keresztül;
"Menu" A fó felülen az ikon lenyomásával a "Menu" felütre lehet lépni. Bármilyen más felültról az ikon felümásával visszaléphet egy szintet;
[1] "Kérés" ez az ikon megnyitja a rendszer egyes kéréseit megjelenító felületeket. A nyil gombokkal leheti, 30, 1 a meglévo hurokban;
[1] "Zsalu" ez az ikon megnyitja a zsalu mukodési allapotat megjelenito felületeket. A nyil gombokkal leheti, 1971 a meglévo hurokban;
"Összefoglaló" ez az ikon megnyitja az egység kör fó képernyǒjét megjeleníð felületeket; A kör alkatrészeit. Intve megnyithatok a vonatkožó információk és paramétrerek.
Azikon megerintese megnyitja a riasztasok menut. Ha az ikon szine piros, legalabb egy riasztas aktiv; haszinu, nincs aktiv riasztas.
Azikon erintesevel engedelyezheto vagy tilthato fankci, amire az engedelyezes es tiltas vonatkozik.
on érintésével balra lehet lépni a felület hurkon belül.
on érintésével jobbra lehet lépnia felület hurkon belül.
ez az ikon a "login" képernyǒn jelenik meg "jelszó" megadása után.Ezzel az ikonnal megerósithetó a bevitt
ez az ikon a "bejelentkezes" képernyón jelenik meg a megfelelo hitelesitó adatok megadása után.Ezzel az a korábbi menu "hurok" -ra lehet visszalépní az aktiv hitelesitó adatok megartásával.
Nehany szimbólum lehtöve teszi az egység funkcioinak és allapotuknak egyszerü megérését. A szimbólumok az alábbiak:
Lez az szimbólum az összes egységen megtalalható, a ventilaciós funkciot jerzi. A szürke szín azt jerzi, hagy ázlás nem aktív, a színes szimbólum azt jerzi, hogy a ventilálás aktív.
Iez a szimbólum a hútesi funkciót jelzi. A szürke szín azt jelzi, hogy a hútes nem aktív, a színes szimbólum azt. Hagy a ventilálás aktív.
ez a szimbolum a parasitasi fungciot jerzi. A szurke szin azt jerzi, hogy a parasitasn nem aktiv, a szinesi um azt jerzi, hogy a ventilalas aktiv.
ez a szimbólum a páramentesítő funkciós jelzi. A szürke szín azt jelzi, hogy a páramentesítés nem aktív, a szimbólum azt jelzi, hogy a ventilálás aktív.
[1] ez a szimbólum a védett paraméterekkel történő "bejelentkezés" után az aktiv hozzaférest jelzi. Egyes leterekhez való hozzaféreshez jelszo megadására van szükség annak a profilnak megfeleloen, amelyhez a martozik.
ez a szimbóolum az USB kulccsal való csatlakoztatást jalzi. Ez a szimbóolum adatok továbbításakor jelenik
meg.
ez a szimbólum azt jalzi, hogy az egység futes alatt üzemel. A szimbólum mind a fó, mind a kiegésztók, knál kozós. Ha a szimbólum narancssárga, az azt jalenti, hogy a fó forrás muködik. Ha a szimbólum sárga, elenti, hogy a segédforrás muködik. Ha a szimbólumok szürke szinüek, az azt jalenti, hogy a források nem mek.
szimbólum azimutheljzi, hogy a teljes levegőcsere aktív.
szimbóolum azimuthelzi, hogy a teljes levego keringetés aktív.
A felhasznaloi interfesz segitssegével megtekinthetok az egység muködéséhz tartozó parametekre vonatkozó informaciok és beallitások. A kézikönyv ismerteti az egyes fungciok beallitásához tartozó adott informaciokat és parameteket.
49.1 Felületek rajza
A felhasznaloi interfesz segitssegivel megtekinthetok az egyseg mukodesehez tartozo parametekre vonatkozof informaciok es beallitasok. A kezikonyv ismerteti az egyes funkciok beallitasahoz tartozo adott informaciokat es parameteket.
Az ikonok leirásanak megfeleloen a fó felületrol kozvetlenul megjelenithetok a legfontosabb informácik és funkciók. A paraméterek és beallitások nagy része megjelenik a fó menüben és az egyes almenükben talalhato felületeken.
A felhasznalói interfész felületei kozötti egyszeru navigálashoz az alábbiakban ismertetjuk a felületek agrajzát.
- Setpoint
*Unit
49.1.1 A felületek menüje
A fó felületrol a "Menü" ikon megnyomásával megnyilik a fó menü.
A fō menüben a nyīl ikonokkal lehet navigálni az alacsonyabb szintú menük görgetéséhez.
Az alacsonyabb szintu menuk megnyitasa hitelesito adatokkal lehetséges. Egyes menukhöz vedelem nélkül lehet hozzáférní, mas menukhöz azzal a profilall kell "bejelentkezni", amelyhez hitelesito adatokkal rendelkezik.
Az egyes menukhoz valo hozzaferes a szines leiras megerintesevel tortenik, amely tartalmazza a leirast.
A feluleteken talalhato parameterek es ertekel jelenteset leiro szvegek megkonnyitik a megertest es hasznalatot.

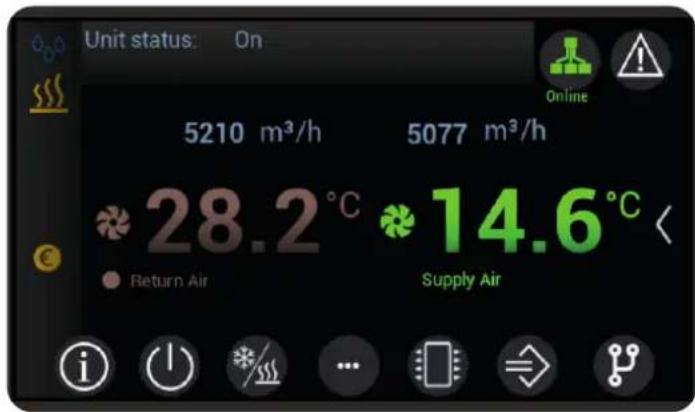

49.2 Menük kozotti navigálás
Afeluletek agrajzának hasznalata leegyszerusiti a menuk kozotti navigaciót.
Egyes javaslatok megkonnyitik a gombként használt ikonok használatát a felületek kozötti navigációhoz.
Referenciaként a kiinduló pont a fofelulet.
Az ikonok gombként történö hasznalatahoz és ertelmezesehz lásd a "Grafikus egyezmények" fejezetet.
A fofeluleten az "On/Off" ikonon kivul megtalalhatok az "Info", Keres" es Osszefoglalo" ikonok, amelyek lehetoveteszik az informaciOs "hurok" kozvetlen megnyitasat, rendelkezesre all a "Menu", amely lehetovet teszi a feluletek agrajzan talalhato fo menu megnyitasat.
A "nyil" ikonokkal az azonos szinten levofeluletek kozott lehet goretni, a "Menu"ikon megnyomásával visszaléphet a felsöbb szintu menüre.
A paramétrerek felületein a modosíthato paramétrerek fehér színnel, a csak megjelenithető paramétrerek kék színnel jelennek meg.
A fehér paraméterek megnyomása aktivalja a módosító képernyőt. A "pipa" szimbólum megerösítia beálitott adatot, az "x" törli, és helyreallitja az utolsó beálitott adatot.
Az engedélyezéshez tartozó paraméterek aktivalása/tiltása a fehér kör athelyezésével történik. Oldalt talalható az allapot megerösítese.
A tanulmanyozas megkonnyitese erdekében tobb eszlett parameter es ertek tobb felulet hurokban talalhato, csoportositásuk a funkciok egységesiséhez törtent.
49.2.1 Info
A fó felület "Info" ikonjával az egységhez tartozó informaciókat tartalmazó felület hurok nyitható meg.
49.2.2 Keres
A fó felület "Kérés" ikonjával az egységben aktiv funkciók kérés állapotát tartalmazó felület hurok nyitható meg.
Az egyes kérések felülein az adott alapétekel jelennek meg.

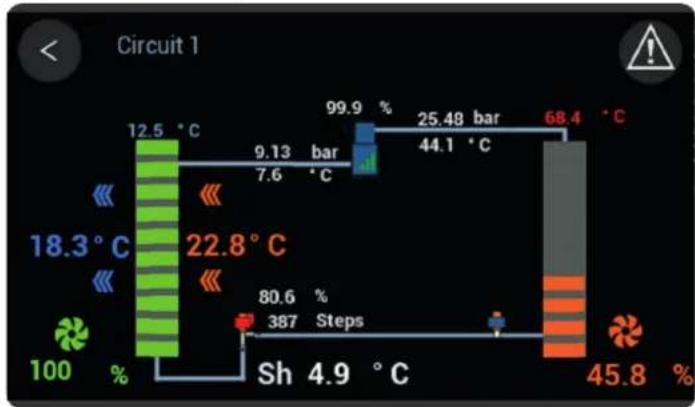

49.2.3 Osszefoglalo
Az "Osszefoglalo" ikonnal a megfelelo menu nyitható meg.
Az osszefoglalo lehtovet eszi a mukodesi allapot es a f parameterek altalanos allapotanak megeleniteset.
A felületek az egyes egységek jellemzöinek megfeleloen eltéröek.
A felületeken található "Info" ikonokkal az adott komponens paramétrei és információn jelenithetők meg.

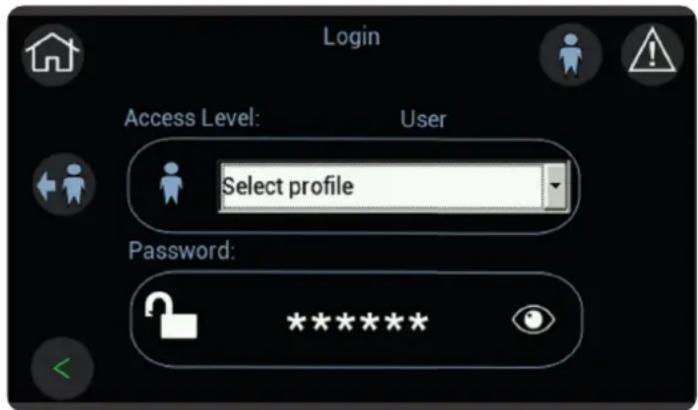

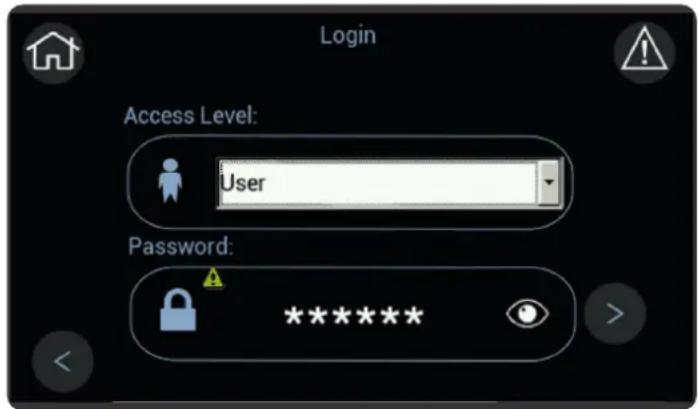

49.2.4 Bejelentkezés
A védett(CCuk megjelenitéséhz és a megfelelo parameterek modositásahoz elengedhetetlen a hozárendelt profillal történö "bejentkezs".
A "bejelentkezeshez" végézze el az alábbiakat:
- valassza ki a sajat hitelesfto adatainak megfelelo jelszóvédmi szintet;
- a "jelszó" mezőre kattintva adja meg a saját jelszóvédelmi szintjéhez tartozó értéket, majd erösítse meg a pipa szimbólummal;
- Erösítse meg a jelszó t a jobb also részben talalhato nyil ikonnal.
A felhasznalói "jelszo" "100"
A szolgaltatas "jelszava" a "4321"
Ha a beallitott "jelszó" megfelelo, a zar felold, es megjelenik a sajat jelszóvédelmi szinttel valo hozzaférest jelzó szimbólum.
A fō menüben valo visszalépeshez használá ba also részen levó zöld nyil ikont.
A bal oldali nyillal jelzett ember ikon a jelszóvédelmi szintból valo kilépást jerzi.
Amig a hozzaféres aktiv, a szimbólum a jobb felső részen jelenik meg a felületeken, kiveve a fő felületet. A "bejentkezésbő" való kilépés automatikus a kijelő bizonyos ideig tartó inaktivàsa után.
50.1 Bevezetés
Az egysége kezeléséhez, a vezérlobe egy megfelelo szoftver lett betölte.
A szoftver egy sor funkcioból áll, amelyek azokhoz a körülményekhez tartoznak, amelyben az egységek mücködnek.
Az kovetkez fejezetek ismertetik a szoftver altal vezereft funkciokat, amelyek az osszes egysegben megegyeznek, valamint a specialis verziokhoz és modelkhez tartozó funkciokat.
Az itt ismertetett egyes funkciok csak specialis verzió es méret eseten állnak rendelkezésre, vagy a kivalasztott tartozékok alapján.
A kulönféle funkciok leirásaban az egységek muködésében valo hozzaértes és a megfelelo hidraulikus vagy hütő áramkök ismerete természetes. Valamennyi leirás, beallitás és parameter a megfelelo dokumentácioban elóirt megfeleloen telepitét eigységekre vonatkozik.
50.2 Alaperték kezelése
A beallitasi alapertek fokent az "ST1" es "STH1" parameterektol fuggnek.
Az alabbikaban ismertetjuk a beallthato minimum es maximum alapertek megfelelo parameteit.
| Paramétr Min Max | UM Leírás | |||
| ST1 ST2 ST3°C | Mechanikai hütés - hómér | séklet alapérték | ||
| STH1 STH2 ST3°C | Mechanikai fûtés / segédfûtés teli üzemódban - hómér séklet alapérték | |||
Rendelkezésre allnak kiegsztő funkciok amelyek lehetővteszik az alapéterek osfzet értékenek modosításat (novelés vagy csökkentés).
Az alapérték barmilyen automatikus modositása az adott határétekeken belül történik
Az "SD2" paramétrrel meghatározhátó, hogy melyik funkcióval aktív az alapérték modosítása. A gyárilag engedélyezett funkció az egyedüli rendelkezésre allyó.
50.2.1 Dinamikus ertek
A dinamikus alapérték a gyártó által engedélyezett funkció.
Az alábbiakban ismertetjuk a dinamikus alapérték kezeléséhez tartozó referencia paramétereket.
| Paramétr Min Max | UM Leírás | |||
| ST1 ST2 ST3 °C Mechanikai hütés - hómér séklet alapérték | ||||
| STH1 STH2 STH3 °C | Mechanikai fütés / segédfütés teli üzemódban - hómér séklet alapérték | |||
| SD2 0 2 - Az e gység állapotai, amiben aktív | ||||
| SD10 | 0.0 | 55.0 | °C | Mechanikai hütés - külso levegő hómér séklet - kompenzáció aktivalás kuszöbertéke |
| SD20 | 0.0 | 55.0 | °C | Mechanikai fütés - külso levegő hómér séklet - kompenzáció aktivalás kuszöbertéke |
50.2.2 Dinamikus alapertek külso levego szondarol hutes alatt
Az "ST1" paramétr értékben beallitott alapérték a külso levego hòmér séklethez képest "kompenzált".
Az adott paramétereket a tablázat ismerteti
A paramétr értékek tajékoztató jellegüek. Specialis esetekben elteró ertékek beallitására is lehetöseg van.
| Paramétr Értek UM Leirás | |||
| ST1 27.0 °C Mechanikai hütés - hõmérseklet alapérték | |||
| SD2 1 - Az egy ség állap otai, amiben aktív | |||
| SD10 25.0 °C | Mechanikai hütés - külso levego hõmérseklet - kompenzáció aktivalás küszöbertéke | ||
Az alabbiakban grafikus megjelenitest ismertetunk.
csavarkulcsot hasznalja. 82 Alapertek modositasa a hutott levego homersklet modositasakor
Ahol "Text"a kulso levego homerseklet erteke.
Ezzel a funkcióval az alapérték, amellyel a vezérlo a hútött levego hòmér sékletet kezeli az alábbi:
- ha a külso levego homséklet kisebb az "SD10" parameterben beallitott ertéknél, a beallitasi alaperték az "ST1" parameterben beallitott erték lesz;
- ha a külso levego homséklete nagyobb az "SD10" paramétrberben beallitott értéknél, az "SD11" paramétrberben beallitott érték növeléskor a beallitási alapértéket az "ST1" és "SD12" paraméterekben beallitott értékek összege adja,
- ha a külso levego homérisklete az "SD10" paramétr es az "SD10" és "SD11" paramétrerek értékeinek összege között van, a beállításai alapérték arányosan modosul az "ST1" paramétrben beállitott érték és az "ST1" és "SD12" paramétrerekben beállitott értékek összege között.
Az "SD12" parameter positiv es negativ ertekeket is magaban foglalhat. Negativ ertekek eseten az "SD12" parametert ki kell vonni az "ST1" parameter ertekebol.
50.2.3 Dinamikus alapertek kullo levego szondarol hutes alatt
Az "STH1" parameter ertekben beallitott alapertek a kulso levego homsékrethez képest "kompenzalt".
Az adott paramétereket a tablázat ismerteti.
A paramétr értékek tajekoztató jellegüek. Specialis esetekben elteró ertékek beallitására is lehetoség van.
| Paramétr Értek UM Leirás | |||
| STH1 40 °C Mechanikai fûtés / ségédfûtés teli üzemódban - hòmér séklet alapérték | |||
| SD20 15.0 °C | Mechanikai fûtés - külso levego hòmér séklet - kompenzácio aktivalás küszöbertéke | ||
| SD21 10.0 °C | Mechanikai fûtés - külso levego hòmér séklet - aktivalás elterés | ||
| SD22 5.0 °C | Mechanikai fûtés - külso levego hòmér séklet - alapérték maximális novekedese / csökkenexe | ||
Az alabbiakban grafikus megjelenitest ismertetunk.
csavarkulcsot hasznalja. 83 Alapertek modositasa a futott levego homsereklet modositaskor
Ahol "Text"a kulso levego homerseklet erteke.
Ezzel a funkcióval az alapérték, amellyel a vezérlo a fútött levego hòmérskletet kezeli az alábbi:
- ha a külso levego homséklet nagyobb az "SD20" paraméterben beallitott ertéknél, a beallitasi alapertek az "STH1" paraméterben beallitott ertek lesz;
- ha a külso levego homséklete kisebb az "SD20" paramétrber ben beallitott értéknél, az "SD21" paramétrber beallitott érték csökkentesekor a beallitasi alapértéket az "STH1" és "SD22" paramétrekben beallitott értékek összege adja;
- ha a külso levego homerseklete az "SD20" parameter es az "SD20" es "SD21" parameterek ertekeinek külonbsége kozott van, a beallitasi alapertek arányosan modosul az "STH1" parameterben beallitott ertek es az "STH1" es "SD22" parameterekken beallitott ertekek összege kozott.
Az "SD22" paramètre positif es negativ ertekeket is magaban foglalhat. Negativ ertekek eseten az "SD22" parametert ki kell vonniz az "STH1" parametre ertekebol.
50.3 Hómér séklet Ellenőrzés
A hútó es fútó berendezések vezérlese a referencia szondán mert hòmér séklet erték alapán torténik.
Az arányos sav a legkondiczonaló beallitasi mezőjét jeleniti meg és független értékeket vehet fel fütéskor és hütéskor. A holt zona azonositja az eszközok tiltasi tartományat az alapétek korul (hasznalata reagál a szabályozási rezgések elkerülésénék szükségesséGRE).
Az alabbi abra a futo- es hutoberendezesek viselkedeset szemelteti.
csavarkulcsot hasznalja. 84 A homsereklet-szabalyozo eszkozk grafikus abrazolasa
| Paramétr Min Max | UM Leirás | |||
| ST1 ST2 ST3 °C Mechanik hütés - hörmséklet alapérték | ||||
| ST4 0.0 25.0 °C Mechanik hütés - arányos gezérlés - aktivalási eltérés | ||||
| ST5 0.0 25.0 °C Mechanik hütés - arányos gezérlés - semleges aktivalási zóna | ||||
| ST6 0.0 25.0 °C Mechanik hütés - arányos gezérlés - ofszet | ||||
| ST9 0 7 - | Hömér séklet érzékelő | |||
| ST11 | 0 2 - | Hömér séklet vezérlés típusa | ||
| PID70 | 0 | 10000 | - | Mechanikai hütés - Kp |
| PID71 | 0 | 10000 | - | Mechanikai hütés - Ki |
| PID72 | 0 | 10000 | - | Mechanikai hütés - Kd |
| PID76 | 0.0 25.0 °C Mechanikai hütés - holtsáv | |||
| PID78 | 0 | 2 | - | Mechanikai hütés - holtsáv pozício |
| STH1 | 10.0 35.0 °C | Mechanikai fütés / segédfūtés teli üzemmodban - hörmséklet alapérték | ||
| STH4 | 0.0 25.0 °C Mechanikai fütés - arányos - aktivalási eltérés | |||
| STH5 | 0.0 | 25.0 | °C | Mechanikai fütés - arányos - semleges aktivalási zóna |
| STH6 | 0.0 25.0 °C Mechanikai fütés - arányos - ofszet | |||
Az "ST9" paraméterben a hütéshez beallitott és az "STH9" paraméterben a fütéshez beallitott érték szerint a vezerlö szonda:
- 0 = eloremeno levego homsereklet szonda;
- 1 = visszatérö levegő hómér séklet szonda;
Az "ST11" parameterben a hütéshez beallitott és az "STH11" parameterben a fütéshez beallitott érték szerint a homérseklet szabályozás típusa:
-0=aranyos;
-1 = "Kaszkád";
-2=PID.
50.3.1 Homséklet-szabályozás hütéskor
Az egység homérséklet-szabályozása az "ST9" paramétrtol fugg, amely meghatározza az alapéτéken beallitott homérséklet referenciaszondáját ("ST1" paramétr), és fugg a szabályozás tipusát meghatározó "ST11" paramétrtol.
Arányos gezérlemssel a vezerlo aktivalja a rendelkezesre alló forrásokat, amikor a referencia szonda által leolvasott érték no az alapéterknel beallitott értékhez képest.
A "Kaszkád" vezerléssel a vezerló aktivalja a forrásokat, és az előremenő levegő hórmárskletét szabályozza.
A PID gezérlemssel a kezrl o keres novekedesvel aktivalja a rendelkezesre allorforasokat. A vezerlo kiszamitja a kerest azaltal, hovy ellenorzi a referencia szonda altal leolvasott erteket a beallitott pont ertekhez es annak idobeli valtozasahoz képest, a PID-ben beallitott parameterek felhasznalásával.
Arányos hómér séklet vezérles
Ha az "ST11" paraméter érteke "0", az arányos gezérlés aktivalódk.
Az arányos hómér séklet gezérólés paramétrite a tablázat ismerteti.
A paramétr értékek tajekoztató jellegüek. Specialis esetakben elterö ertékek beallitására is lehetoseg van.
| Paramétr Értek UM Leirás | |
| ST1 24.0 °C Hämér sékket alapérték | |
| ST4 2.0 | °C Arányos vezérés - hütés - aktivalái elterés |
| ST5 0.1 | °C Arányos vezérés - hütés - semleges aktivalái zónica |
| ST6 0.1 | °C Arányos vezérés - hütés - ofszet |
Az alabbiakban grafikus megjelenitest ismertetunk.
csavarkulcsot hasznalja. 85 A hutesi igeny grafikus abrazolasa
A tablazatban ismertetett parameteken kivul a grafikon ertekei az alabbiakra vonatkoznak:
- SdR = referencia szonda;
- % = kérés százalekos értéke.
"Kaszkád" hórmár séklet vezérólés
Ha az "ST11" paramétr értéke "1", a "Kaszkád" verzérólés aktivalódk.
Ez a funkció kielégiti a rendszer kérését azáltal, hogy az eloremenő levego hörmsékletét a komfortétekeken belültartja.
Ez a viszzatero levego homserseklet ertekel megeleloen beallitott alapertekbol kapott virtualis alapertek szamitasakor tortenik.
Az alapertek módosítasa dinamikusan történik az eloremeno levego hómérseklet módosítasakor.
A kaszkád hómér séklet vezerlés paramétereit a tablázat ismerteti.
A parameter értékek tajekoztató jelleguek. Specialis esetekben elterö ertékek beallitására is lehetoseg van.
Parameter Ertek UM Leiras
| ST42 24.0 °C Kaszkád gezérlés - egység alapértéke |
| ST43 0.5 °C Mechanikai hútés - kaszkád gezérlés - üzemód MODosítás ofszet |
| ST44 4.0 °C Mechanikai hútés - kaszkád gezérlés - üzemi elterés |
| ST45 15.0 °C Mechanikai hútés - kaszkád gezérlés - elöremenő alapérték minimum |

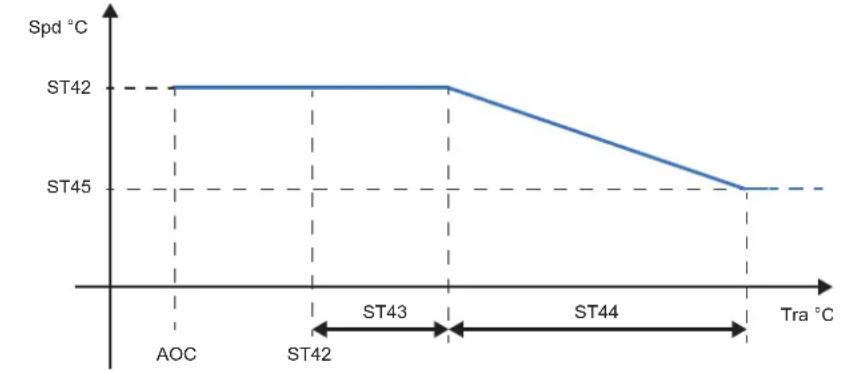

Az alabbiakban a kiigazitás grafikus ábrázolása lathato.
csavarkulcsot hasznalja. 86 Eloremeno alapertek modositas "Kaszkad beallitassal huteskor
A tablazatban ismertetett parameteken kivul a grafikon ertekei az alabbiakra vonatkoznak:
- Spd = elóremeno levego alapérték;
- Tra = visszatéro levego hómér séklet;
- AOC = automatikus üzemmod valtás.
50.3.2 Homsersklet-szabalyozas futeskor
Az egység homérséklet-szabályozása fütéskor az "STH9" paramétertöl fugg, amely meghatározza az alapértéken beallitott homérséklet referencingiaszondáját ("STH1" paramétr), és fugg a szabályozás tipusát meghatározó "STH11" paramétertól.
Arányos vezerléssel a vezerló aktivaljá a rendelkezesre alló forrásokat, amikor a referencia szonda által leolvasott érték csökken az alapertéknél beallitott értékhez képest.
A "Kaszkád" vezerléssel a vezerló aktivalja a forrásokat, és az előremenő levegő hórmárskletét szabályozza.
A PID verzérlemssel a verzérlo a keres novekedesivel aktivalja a rendelkezesre allorraskat. A verzrlo kiszamitja a karest azaltal, hogy ellenorzi a reference szonda altal leolvasott erteket a beallitott pont ertekhez es annak idobeli valtozasahoz képest, a PID-ben beallitott parameterek felhasznalásával.
Arányos hómerséklet vezérles
Ha az "STH11" paraméter érteke "0", az arányos gezérólés aktivalódk.
A megfelelo parameterek a tablazatban talalhatok.
A paramétr értékek tajekoztató jellegüek. Specialis esetekben elteró ertékek beallitására is lehetoseg van.
Paraméter Értek UM Leirás
STH1 20.0 °C Mechanikai futes / segedfutes teli uzemmodban - homsereklet alapertek
STH4 2.0 °C Mechanikal futes - arányos - aktivalási elterés
STH5 0.0 °C Mechanikaj futes - arányos - semleges aktivalási zona
STH6 0.0°C Mechanikaj futes - arányos - ofszet

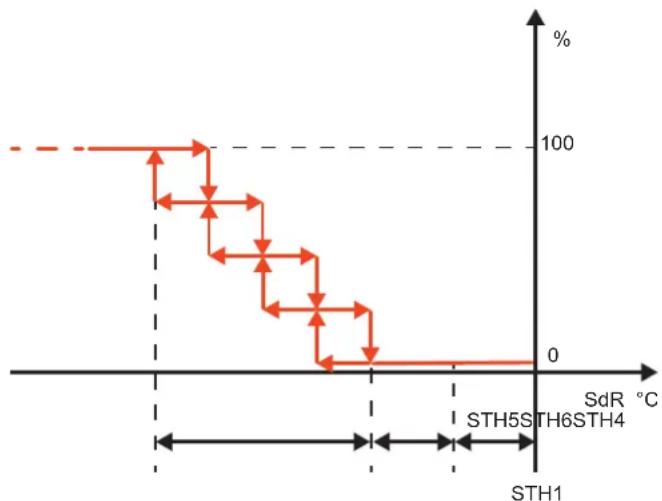

Az alabbiakban grafikus megjelenitest ismertetunk.
csavarkulcsot hasznalja. 87 A fokozatos futesi igeny grafikus megjelenitese
A tablazatban ismertetett parameteken kivul a grafikon ertekei az alabbiakra vonatkoznak:
- SdR = referencia szonda;
- % = keres szazalekos erteke.
Kaszkád homér séklet vezérles
Ha az "ST11" paramétr értéke "1", a "Kaszkád" verzérólés aktivalódk.
Ez a funkció kielégiti a rendszer kérését azáltal, hogy az eloremenő levego hörmsékletét a komfortétekeken belültartja.
Ez a visszatero levego homserseklet ertekel megeleloen beallitott alapertekbol kapott virtualis alapertek szamitasakor tortenik.
Az alapertek módosítasa dinamikusan történik az eloremeno levego hómérseklet módosítasakor.
A kaszkád hómér séklet vezerlés paramétereit a tablázat ismerteti.
A paramétr értékek tajékoztato jellegüek. Specialis esetakben elterö ertékek beallitására is lehetöség van.
Paraméter Értek UM Leirás
ST42 24.0 °C Kaszkád Vezérólé -egység alaperteke
STH46 0.5 °C Mechanikai futes - kaszkád vezerlés - üzemód modosítás ofszet
STH47 4.0 °C Mechanikai futes - kaszkád vezerlés - üzemi elterés
STH49 30.0 °C Mechanikai fûtes - kaszkád vezérles - előremenő alapérték maximum

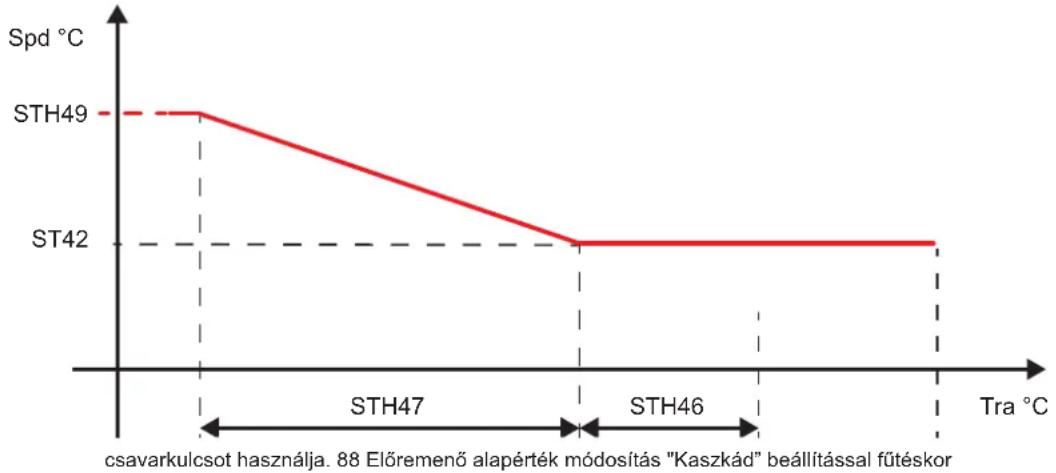

Az alabbiakban a kiigazitās grafikus abrazolása lathato.
A tablazatban ismertetett paramétereken kívül a grafikon érékei az alábbiakra vonatkoznak:
- Spd = elóremeno levego alapérték;
- Tra = visszatéro levego hómér séklet;
- AOC = automatikus üzemmod valtás.
Ha a visszatéro levego hómér séklet kisebb az "ST42" - "STH46" paramétrekben beallitott érékek kūlönbségénél, az eloremeno levego alapértékét fokozatosan noveli az "ST42" paramétr éréke az "STH49" paramétr érékre az "STH47" paramétrben beallitott elterésben.
50.3.3 Futés tiltasa a külso levego homséklet alapjan.
A kulso levego homerseklet ertk hasznalata az egyseg futoforrasainak tiltasahoz tortenik. A tiltas magas es alacsony homerseklen tortenik.
A megfelelo parameterek a tablazatban talalhatok.
A paramétr értékek tajékoztató jellegüek. Specialis esetekben elterö ertékek beallitására is lehetoség van.
| Paramétr Értek UM Leirás | |||
| STH14 -20.0 °C | Mechanikus fūtés - tiltás küszöberték alacsony külso levegő hörmséklet esetén | ||
| STH15 30.0 °C | Mechanikus fūtés | - tiltás küszöberték magas külso levegő hörmséklet esetén | |
| STH123 -30.0 °C | Segédfūtés - tiltás küszöberték alacsony külso levegő hörmséklet esetén | ||
| STH124 50.0 °C | Segédfūtés - tiltás küszöberték magas külso levegő hörmséklet esetén | ||
A hütokörrel elert futes az alábbiak miatt kerül tītasra:
- alacsony külso levego homérséklet, ha az "STH14" parameterben beallitott értek ala csokken; az ubóli aktivalas akkor megy vegbe, amikor a homérséklet 1^ -kal no az "STH14" parameterben beallitott értekhez képest;
- magas külso levego homérséklet, ha az "STH15" parameterben beallitott értek fole novekszik; az úbólí aktivalás akkor megy vegbe, amikor a homérséklet 1^ -kal csökken az "STH15" parameterben beallitott értekhez képest.
A segedfutes az alabbiak miatt kerul tiltasra:
- alacsony külso levego homérséklet, ha az "STH123" paramétrben beallitott ala csokken.Az ubóli aktivalas akkor megy vegbe, amikor a homérséklet az 1^ -kal meghaladja az "STH123" paramétrben beallitott ertéket;
- magas külso levego hämér séklet, ha az "STH124" paramétrben beallitott érték fole novekszik; az üjboli aktivalás akkor megy vegbe, amikor a hämér séklet 1°C-kalCsokken az "STH124" paramétrben beallitott értékhez képest.
50.4 Hörmséklet gezérólés
A paratartalom gezérleséhez szükséges berendezesek kezelése a referencia szondán mert homerseklet érték alapjan történik. A mert érték összehasonlitasra kerül az adott értékkel (alaperték), és az elterés alapján aktivalasra kerülnek a legalkalmasabb berendezesek.
Az arányos sav meghatározza a legkondicnóló szabályzó mezőjét, és ugyanazokat az ertekeket tartalmazza a parasítas és a paratalanítas eseten is.
A holt zona azonositja az eszkocz k tiltasi tartomanyat az alapertek korul (hasznalata reagal a szabalyozasi rezgesek elkerulésenek szükségessegere).

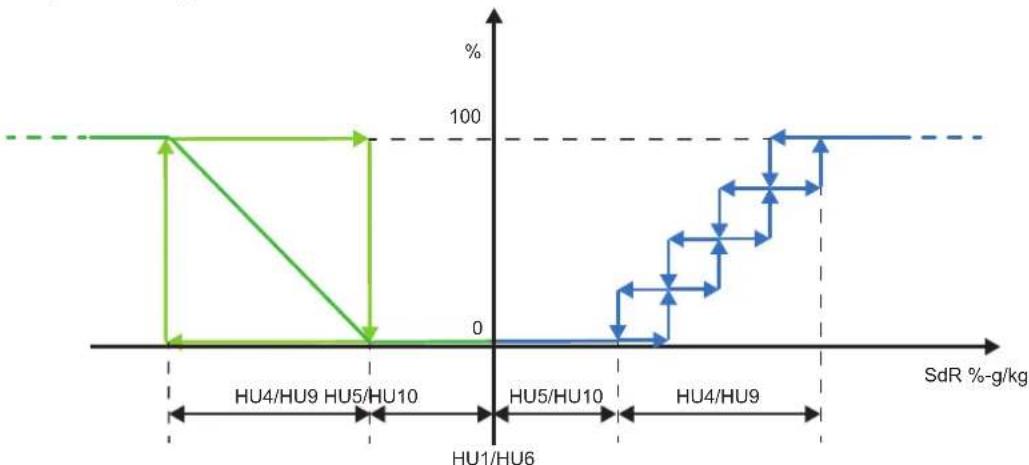

Az alabbi abra a parasito es paratlanito berendezesek viselkedesét szemléteti.
csavarkulcsot hasznalja. 89 A paratartalom vezerleshez szuksseges eszkozk grafikus abrazolasa
A megfelelo parameterek a tablazatban talalhatok.
| Paramétr Min Max | UM Leírás | |||
| HU1 HU2 HU3 | % Relativ | páratartalom alapérték | ||
| HU4 0.0 25.0 | % Relativ | páratartalom szabályozás eltérés | ||
| HU5 0.0 10.0 | % Relativ | páratartalom semleges szabályozászióna | ||
| HU6 HU7 HU8 | g/kg Abszolut páratartalom alapérték | |||
| HU9 0.0 10.0 | g/kg Abszolut páratartalom szabályozás eltérés | |||
| HU10 | 0.0 10.0 | g/kg Abszolut páratartalom semleges szabályozászióna | ||
| HU11 | 0 | 1 | - | Páratartalom érték vezérères tipusa |
Az "HU11" parameterben beallitott ertek szerint a parasitasas referencia erteke:
- 0 = relativ;
-1=abszolut.
50.4.1 Relativ paratartalom gezérlés arányos szabályozással
A "HU11" paramétr "0" -ra allyitasa azt jalenti, hogy a paratartalmat a relativ ertekhez igazitjak.
A relativ paratartalom kezelése a "HU14" paramétr szerint történik, amely meghatározza, hogy a vezérésnek mely szondán kell garantálnia az alapétek fenntartásat, és a "HU12" paramétr szerint, amely meghatározza a szabályozás típusát.
A megfelelo parameterek a tablazatban talalhatok.
A parameter értékek tajekoztató jellegüek. Specialis esetakben elterö ertékek beallitására is lehetoseg van.
Parameter Ertek UM Leiras
HU4 5.0% Relativ paratartalom szabályozás alterés
HU5 0.5% Relativ paratartalom semleges szabályozási zona

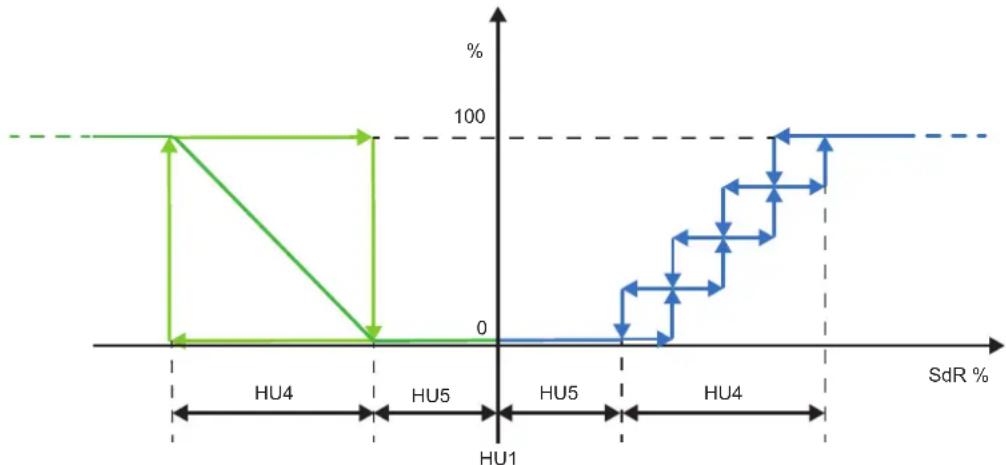

Az alabbiakban grafikus megjelenitest ismertetunk.
csavarkulcsot hasznalja. 90 Relativ paratatalom gezérles
50.5 Levego parasitas
A gezérlo képes kezelni a levego parasitasat az egységbe épitet parasitó segitségével.
A gezérlo gyarilag be van programozva a beepitett parasito kezelésével kapcsolatos összes parameterrel.
50.5.1 A beépītett parásító kiegészító funkciói
A pársító kezelése tartalmaz néhány kiegészíto funkciót, amelyeket az alábbiakban ismertetünk.
50.5.1.1 Viz manuális elvezétese
A kezi viz elvezetofunkciobiztositja a parasito henger teljes kiuriteset. Ez a funkciok aktivalhato a weboldalrol, miutan bejentkezett a szerviz jelszovedelmi szinttel. Ha a parasito gozt allit elo, a funkciok aktivalasakor azonnal leall a termelés.
50.5.1.2 Elmosas
Az elomosas funkció lehetrové teszi a vizvezetékek és a pársitó henger tiszitatasat. A palack 3-szor feltöltésre és uritésre kerül a csövekben és a hengerben talalható szennyezödések eltavolitása erdekében; célszerü aktivalni a funkciot, különösen a hidraulikus csatlakozások elvgzése után, vagy a henger csereje után. Ez a funkció aktivalható a weboldról, miután bejelentkezzett a szerviz jelszóvedelmi szinttel. Ha a pársitó gozt allit elő, a funkció aktivalásakor azonnal leall a termelés.
A pársito hengerben a viz stagnalásanak elkerulése érdekében, amely az algak vagy baktériumok (pl. Legionella) esetleges szaporodásat eredményezi, ha a henger tobb, mint 72 egymast kovetó orán at vizzel toltve marad, anelkül, hogy gozt allitana, akkor az inaktivitas miatti leeresztó funkció bekapcsol: a henger kiürul és uremarad, amig uy kérelem nem érkezik a goz eloallitasra. A funkció mindig aktiv, és az inaktivitas intervalluma rogzített.
50.6 Levego paramenteites
A levego paramentesités é a hétés fázisban van szükség, ahol ez természetes modon torténik.
Abban az esetben, ha egyidejüleg kérés érkezik a hütésre és a páramentesitésre, a vezérlö a két kérés közül a nagyobbik alapjan aktivalja a kompresszorokat.
Lehetséges, hogy a homérsékleti alapérték akkor érhető el, amikor a páratartalom alapértékét a rendszer mèg nem érte el. Ebben az esetben a vezérlo kényszeriti a hütest, a homérséklet értékét a beallitott alapérték ala csökkenti.
A kornyezeti levego homséklet értekének tulzott csokkenese elkerulse érdekében a vezérlo az egység futoberendezeseit hasznalja a levego utofutésere.
50.7 Elektromos tapellatas vezérlese
Az egységek felszerelhetok vedelemmel hibas fazissorrendu csatlakozas eseten, vagy az eloirt hatarokon kivuli feszultseg valtozások muködese soran.
A védelem relékkel történik, amelyek elektromos érintkezésükkel jelzik a riasztást a vezérlo digitális bemeneten (az érintett digitális bemenet a kapcsolási rajz mutatja).
Az egységbe telepithetö egy relé a fázisok sorrendjének megfelelo vezérleséhez, vagy egy relé a tápfeszültseg vezerléshez, vagy egy relé, amely mindkét funkciot kezeli.
50.7.1 Faszisok sorrendje
A fázis sorrend egységhez való helytelen csatlakoztatásanak kezelése megfelelo relével történik. A fázis sorrend helytelen csatlakoztatása esétén a relié elektrmos érintkezö nyit meg, amelynek következtében az "AL55" riasztás megjelenik a vezerlö kijelzöjén
A faszis sorrend helytelen csatlakoztatasa csak az egység telepitésekor vagy a tapvezetékre történ beavatkozasok eseten fordulhat eló.
A helyes csatlakoztatáshoz le kell választani az egységet az áramforrásról. A következő bekapsoláskor a riasztášeltünik.
50.7.2 Minimális maximális feszültseg
A gezérlo képes kezelni azokat a helyzeteket, amelyek elöfordulhatnak abban az esetben, ha az egység tápfeszültsegénék valtozasa tulzottan eltér a vart értéktöl.
50.7.3 Gyors ujrainditás
A "Gyors ujrainditás" funkció aktivalása "ultracap" jelenlétével, amely a gezérlo elektromos tapellatásat tartja fenn, lehetöve teszi az egység kompresszorainak ujrainditása késleeltetésénék maximális csökkentését.
Ez azert lehetséges, mert a vezérlo elkezdi szamolni a minimális "OFF" idôt, amikor végbemegy a "black out" kikapcsolása.
A verzérlo digitális bemenet segütségevel érzékeli a fó elektramos tapellatas problémait és riasztásként kezeli azokat.
A kompresszorok épsegenek védelme érdekében a vezerlö két egymast kovetö inditas kozotti késleltetessel kezeli az orankénti maximalis inditasok szamát.
A "black out" utani gyors ujrainditas a homerseklet szabalyozasi igenytol fugg. Legalabb egy kompresszor "off-off" aktivalasan tul hutsre vagy paramentesitesre van szukseg.
A "Gyors ujrainditás" funkció azonban nem befolyásolja a kompresszorok állapotát azáltal, hogy denen esetben krolatozza a gyorsinditások számát egy ás égy nap alatt.
50.8 Zsalu kezelése
A környezeti levego cserén kivül a vezerlö képes kezelni a rendszer kenyelmének és gazdaságosságának javitásával kapcsolatos egyeb funkciókat is.
A kezelheto funkciok az egységben levzaluk szamahoz kapcsolodnak:
-2zsalusegységcsaklegcseréhez;
- 3 zsaluval rendelkez ō egység, ha van szabad hútes/szabad fútes;
- 4 lengéscsillapítoval ellátott egységek, ha hovisszanyero rendszert helyeznek el a szabad hútes / szabad fútes mellett.
A lengéscsillapitok beallitasa linearisan vagy arányosan tortenhet.
Egység 2 zsaluval
A 2 zsalval rendelkez o egysegkben rendelkezesre all egy egység a kulso megujito levegohoz, egy egység a keringet o levegohoz.
Rendszerint mukodésuk kiegésziti egymast: a kulso légsappantyu nyitasi száraléka megegyezik a recirkulácios levego bezárásanak száralékalval.
Egység 3 zsaluval
A 3 zsalval rendelkez oegysegekben rendelkezesre all egy egyseg a kulso megujito levegohoz, egy a kiloko levegohoz es egy a keringet to levegohoz.
Normál esetben a külso légzsalu nyitása megegyezik a kilökolevegö nyilásával, mig a visszavezett levegö nyilásá
kiegészít i a masik kettőt: a külso légzsalu nyitási százaleka megegyezik a kilokési százalekkal és a recirkulációs
levegő zárási százalekával.
Egység 4 zsaluval
A 4 zsaluval ellatott egysegekben a 3 zsaluval ellatott egysegekben levo zsalukon kivul egy negyedik is rendelkezesre all. A negyedik zsalu egy masik, kulso levegohoz tartozo zsalu.
A negyedik zsalu lehtové teszi a külso levego áthaladásat a helyreallitón a visszanyeres alatt, és szabad hütés kozben zárva van.
A valóságban, ha arekuperator méretezése nim a légaram 100% -ára törtent, akkor az egységben van egy ötödk csappantyú is. Ez egy további kiüritó csappantyú, amelyet a szabad hütési muvelet során használnak a helyreallitó hócserélo kiktatására.
A megfelelo parameterek a tablazatban talalhatok.
| Paramétr Min Max | UM Leírás | |||
| DA43 0.0 | 50.0 | °C | Külso levegő - nyitás csökkentés külso levegő hörmséklete miatt - nyári hörmséklet kuszöberték | |
| DA44 -20.0 | 16.0 | °C | Külso levegő - nyitás csökkentés külso levegő hörmséklete miatt - teli kuszöberték | |
| DA45 0 | 100 | % | Külso levegő - nyitás csökkentés külso levegő hörmséklete miatt - min nyitás | |
| DA52 | 0 | 3 | - | Külso levegő - üzembe helyezés - konfigurácio |
| DA54 | 0 | 999 | perc | Külso levegő - üzembe helyezés - mosás idöartama |
50.8.1 Zsaluk Ellenörzese
A gezérlo két moddal rendelkezik a zsaluk Ellenörzesehez: "standard" és "adaptiv".
Amikor a redonyoknek rögzifett helyzetuk megörzsésere van szükséguk, peldául a cserelt levego megfelelo áramlasahoz, fennallhatnak oyan rendszer allapotok, amelyeknel a zsalu nem garantálja az adott levego százalekot.
50.8.1.1 "Standard" verzérles
A "szokásos" vezerlés megköveteli, hogy a zsaluk megtartsák helyzetüket a cserét levego tényleges százalekatól függetlenül.
50.8.1.2 "Adaptiv" verzérles
Az "adaptiv" verzérés a szükséges csere levego százalekának megfeleloen korrigálja a zsaluk nyitásat. Ahhoz, hogy a verzérés aktív legyen, a keverék levego szondájanak jelenlétère van szükség.
A szabályozó kiszámítja a keverék levego elméleti ertékét a visszatéro levego, a külso levego hòmér sékleti ertékei és a zsaluk relatínyitasi százaleka alapján.
A gezérlo összehasonlitja a keverék levego szamitott ertékét a mert ertékkel, és PID segitségével addig korrigálja a zsaluk jelét, amíg a különbség nullázásra kerül.
50.8.2 Zsalu kezelése
A gezérlo képes a zsaluk beallitására lineáris vagy arányos módon.
A "lineáris" irányítás lehetővé teszi a zsalu kinyításat a szükséges nyitási százalékal megegyező dölészöggel.
Az "arányos" irányítás lehetővé teszi a redönyök szárána, hogy nyilást hozzanak létre a levego áthaladásához a rendelkezesre alló maximumhoz képest, a szükséges nyitasi százalekkal megegyezöen.
Az összes csappantyúval ellátott egységet alapértelmezés szerint „arányos" típusú kezeléssel allitják be.
50.8.3 Az egység inditása
Az egység inditásakor rendelkezésre állhatnak oyan kezelések, amelyek specialis zsalu beallitast igenyelnek.
Ha az egység inditásakor sem "mosás", sem "visszavezetés" nem all rendelkezesre fuggetlenul a jelenlévo zsaluk szamátol, a vezerlo a nyitásukat a levegócseré beallitott százalekra allitja.
50.8.4 Mosás
A mosás a környezeti levego cseréje az összes elszívott levego kiszorításával és az összes külso levegőt környezetbe juttatasával érhető el.
Ha a mosás az egység indításakor szükséges, a „DA52" paramétr „1" értekre kell allitani.
Amig a mosás folyamatban van, a vezerló a kilö kevego és a külso kevego zsalujat maximál beallitott nyitáson tartja, és a visszevezető kevego zsalujat a zarashoz megfelelo pozióban a „DA54" parameterben beallitott ideig. A „0" értekre allitott „DA53" parameter értek meghatarozza, hogy a mosás a homérséklet-szabályzo beavatkózasa nélkül történik. Az „1" értekre allitott „DA53" parameter értek a homérséklet-szabályzo mosá alatt aktiv lesz. Ha a mosás aktiv homérséklet-szabályzóval történik, a zsalu pozíojat a kompresszorok mücködeseböl származó feltetelek határozák meg.
Ha a mosás folyamatban van a fó felülen villog a gomb, amely lehetóve teszi a manuális megszakitást a „DA54" parameterben elóir idöartamhoz képest.
50.8.5 Visszavetzés
A levego teljes visszavezetse a rendszer inditasakor vagy a mosas utan lehetové teszi a beallitott homerseklet es paratartalom alapertekeinek gyors eleresét.
Ha az egység indításakorCsak a levego visszavezetése szükséges, a "DA52" paramétr értéke "2"
A "DA52" paraméter ,3" értekre allitásával a visszavezet est mosás elozi meg.
Amig a visszavezetés folyamatban van, a gezérlo a kilokolevego és a külso levego zsalujat zárva tartja, és a visszevezető levego zsalujat nyitva tartja a "DA55" parameterben beallitott ideig.
A,0' ertek réllott "DA53" paraméter érték meghatározza, hogy a mosás a homérseklet-szabályzo beavatkozasá nélkül történik. Az,1" érték allitott "DA53" paraméter érték a homérseklet-szabályzo mosá alatt aktiv lesz.
Ha a visszavezetés folyamatban van a fof feluleted villog a gomb, amely lehetové teszi a manuális megszakitást a ,DA55" parameterben elóirt idotartamhoz képest.
50.9 Segedfutés
A hütokör által elert fûtesen tuli a vezrlo máh hoforrásokat is képes kezelni, amelyek lehetnek elektramos ellenállasok, meleg vizes tekercsek, a kazanhoz vagy az égöhoz esetleges jóváhyással.
A gezérloben levó logika a gyárilag beallitott logika az egység konfiguraciónjá vanatkozoan.
A futes enegdelysezese es a mukodesi logikak egyedileg beallithatok.
Az adott paramétereket a tablazat ismerteti.
| Paramétr Min Max | UM Leirás | |
| STH57 0 1 - Segédfutés | - nyári funkció - hórmerséklet gezérólés típusa | |
| STH58 10.0 35.0 °C Segédfutés | - nyári funkció - Alapéték | |
| STH59 0.0 25.0 °C Segédfutés | - nyári funkció - arányos - hórmerséklet ofszet | |
| STH60 0.0 25.0 °C Segédfutés | - nyári funkció - arányos - aktivalái eltérés | |
| STH61 0 100 % Segédfutés | - nyári funkció - arányos - szükséges minimum | |
| STH62 0 100 % Segédfutés | - nyári funkció - arányos - szükséges maximum | |
| STH91 0 1 - Segédfutés | - teli funkció - hórmerséklet gezérólés típusa | |
| STH93 0.0 25.0 °C Segédfutés | - teli funkció - arányos - hórmerséklet ofszet | |
| STH94 0.0 25.0 °C Segédfutés | - teli funkció - arányos - aktivalái eltérés | |
| STH95 0 100 % Segédfutés | - teli funkció - arányos - szükséges minimum | |
| STH96 0 100 % Segédfutés | - teli funkció - arányos - szükséges maximum |
50.9.1 Kezelt berendezések
A gezérlo a telepitett berendzeseket kezeli, amelyek az alábbiak:
-
elektromos ellenálasok egy vagy két teljesitményfokozatra osztva;
-
meleg vizes tekercs, analog jellel a szelep nyitásanak szabályozására és digitális jováhagyással szivattyú vezerlésére, amely akkor aktivalódk, amint a szelep nyitni kezd. Ezzel a kezeléssel a fagyalló funkcióBiztosított;
- anlog jel es digitalis jovahagyas altal vezerelt kazan, amely aktivalodik, amint az analog kerelem rendelkezesre ally. Ezzel a kezelessel egy digitalis bemenet all rendelkezesre, amely avezerlo felé jalenti a kazan esetleges riasztasait, es rendelkezesre all fagyallo funkcio;
- anlog jel es digitalis jovahagyas ald vezerelt eg, amely aktivalodik, amint az analog kerelem rendelkezesre all. Ezzel a kezelessel egy digitalis bemenet all rendelkezresre, amely a vezerlo feljenti az eg esetleges riasztasait.
Az "STH55" paraméter segitségével a segédfutés engedélyezheto az alábbiakhoz:
- nyári üzemCsak utófutésként a páramentesitésizakaszban;
- a csak teli uzem, mint egyeten forrás, ha a hútőkör nem biztosítja a ciklus inverzióját, vagy a hútőkörrel vegzett futes kiegészítéseként;
- nyári és teli üzemben egyarant.
Fagyallo funkció
A fagyallo funkció, amely a meleg vizes tekercs kezelésével és a kazánnal van ellatva, üzemelö egységgel aktivalódk fútesi igény hiányaban, ha a külso levego hòmér séklete alacsonyabb, mint az "STH136" parameterben megadott érték,
Meleg vizes tekercs eseten, amikor a fagyallo funkció be van kapcsolva, a gezérlo nyitja a szelepet, amely az "STH137" parameterben beallitott ertéken vezerli és aktivalja a keringteto szivattyut.
Kazán esétén, amikor a fagyalló funkció be van kapcsolva, a gezérlo elkūldi a kazánnak az "STH137" paramétrben beallitott kérést és az aktivalasi jováhagyást.
50.9.2 Utofutes
Ha az "STH55" parameter erteke 1", a segedfutes cask nyari üzembre van konfiguralva, utofuteskent a paratlitanas soran. A szabalyozas lehet aranyos vagy PID, az "STH57" parameterben megadott erteknek megfeleloen. Az "STH56" parameter erteke azonositja az "STH58" parameterben beallitott alapertekkel eloforduló szabalyozas reference szondajat.
50.9.3 Aktivalas idosavokkal
Az egység automatikusan kezelhető az idosávok segitségével. A kezelés lehetöve teszi a leallitast, az alapéterek valtoztatasat és a muködes modositasat.
Az adott paramétereket a tablazat ismerteti.
| Paramétr Min Max | UM Leirás | |||
| ES1 0 144 h 1 | idösáv - kezdő | |||
| ES2 0 144 h 1 | idösáv - végsső | |||
| ES3 0 144 h 2 | idösáv - kezdő | |||
| ES4 0 144 h 2 | idösáv - végsső | |||
| ES5 0 144 h 3 | idösáv - kezdő | |||
| ES6 0 144 h 3 | idösáv - végsső | |||
| ES7 0 15 - Alapérték módosítás - hétő | ||||
| ES8 0 15 - Alapérték módosítás - kedd | ||||
| ES9 0 15 - Alapérték módosítás - szerda | ||||
| ES10 0 15 - Alapérték módosítás - csütörtő | ||||
| ES11 0 15 - Alapérték módosítás - Péntek | ||||
| ES12 0 15 - Alapérték módosítás - szombat | ||||
| ES13 0 15 - Alapérték módosítás - vasárnap | ||||
| ES14 -25.0 25 0 °C Alapérték módosítás - mechanikus hütés - ofszet | ||||
| ES16 -25.0 25 0 °C Alapérték módosítás - mechanikus fütés - ofszet | ||||
| ES18 0 15 - Egység kikapcsolása - hétő | ||||
| ES19 0 15 - Egység kikapcsolása - kedd | ||||
| ES20 0 15 - Egység kikapcsolása - szerda | ||||
| ES21 0 15 - Egység kikapcsolása - csütörtő | ||||
| ES22 0 15 - Egység kikapcsolása - Péntek | ||||
| ES23 0 15 - Egység kikapcsolása - szombat | ||||
| ES24 0 15 - Egység kikapcsolása - vasárnap | ||||
| ES26 0 144 h 4. idösáv - kezdő | ||||
| ES27 0 144 h 4. idösáv - végsső | ||||
| ES31 0 15 - Fütés MOD aktivalása - hétő | ||||
| ES32 0 15 - Fütés MOD aktivalása - kedd | ||||
| ES33 0 15 - Fütés MOD aktivalása - szerda | ||||
| ES34 0 15 - Fütés MOD aktivalása - csütörtő | ||||
| ES35 0 15 - Fütés MOD aktivalása - péntek | ||||
| ES36 0 15 - Fütés MOD aktivalása - szombat | ||||
| ES37 0 15 - Fütés MOD aktivalása - vasárnap | ||||
Legfeljebb 4 idosavot lehet beallitani a kezdó és a végsvap parameteinek párajial.
Ahétmindennapjáralehetoség vanabeallitottsavok kombinációjänak kombinalasára azalapérték megvaltoztatásahoz, azegység kikapcsolásahoz és a muvelet típusanak megvaltoztatásahoz.
Az alapertek vart tartományon belüli valtozása egy "ofszet" alkalmazásával történik az aktiv üzemi ertékhez viszonyitva.
Az aktiv üzemi erteket a parameter altoal beallitott ertek és az esetleges kullo kompenzaciok adjak.
Az „ofszet" ertek lehet positiv vagy negativ. Az elso esetben hozzáadódk, a masodiknál kivonásra kerul a muködési alapértékból.
Be lehet allitani egy "ofszet" erteket a hutshez e s a futshez valo mukodteteshez.
Segedfutés kezelésekor a huts idosavjainak aktivalasaval fennmarad az "STH58" parameterben beallitott alapertek, mig a futsnel az "ofszet" ertekevel modosul.
50.1 Bevezétés
A gezérlo ugy van beprogramozva, hogyBiztonságosan kezelje az egységet alkoto alkatreszeket, es mukodésenek a körulmenyek fuggvényiben tortenó modositasa a szolgaltatas folytonossaganak fenntartasa celjabol tortenjen.
Ennek a kezelésnek a részeként, a veszelyes körülmenyek kozeledesekor a vészöl beavatkozik az egység teljes vagy részleges mukodésenek korlátozásával.
Azikon megerintese megnyitja a riasztasok menut. Ha azikon szine piros, legalabbb egy riasztas aktiv; ha szurke szinu, nincs aktiv riasztas.
A kovetkez fepezit a riasztasi menuben megjeleno kulonfelle allapotok kódait mutatja be a megfelelo leirassal.
Abban az esetben, ha a rendszer észleli a jelek jelenlétét az üzemelö egységgel és annak leallitásával együtt, haladéktalanul tajekoztatnia kell az ügyfélszolgálatot, megadva az üzenet kódjátés leirását, és kövesse azutasításokat.
Ne kezdemenyezzen beavatkozásokat az ügyfélszolgállatt valo kapcsolatfelvetel elott.
50.2 Riasztások tablázata
Az alabbiakban ismertetjuk a riasztas kódkat a megfelelo leírasokkal.
| Kód Leirás Kód Leirás | |||
| AL1 Belső memória hiba riasztás AL29 | Visszatérő levegő alacsony hómér séklet riasztás | ||
| AL5 | Levegő áramlás riasztás diferenciál nyomás átalakítónál | AL30 | Előremenő levegő magas hómér séklet riasztás |
| AL6 | 1. kör - Riasztás nyomáskapcsolón észlott magas nyomás miatt | AL31 | Előremenő levegő alacsony hómér séklet riasztás |
| AL7 | 2. kör - Riasztás nyomáskapcsolón észlott magas nyomás miatt | AL32 | Aktív előremenő levegő magas hómér séklet korlátozás |
| AL10 | 1. kör - Riasztás, magas nyomás jelátalakítónál | AL33 1. kör - külso ventilálás - hóvédelem riasztás | |
| AL11 | 2. kör - Riasztás, magas nyomás jelátalakítónál | AL34 2. kör - külso ventilálás - hóvédelem riasztás | |
| AL12 | Visszatérő levegő magas páratartalom riasztás | AL35 Előremenő ventilató - hóvédelem riasztás | |
| AL13 | Visszatérő levegő alacsony páratartalom riasztás | AL36 Visszatérő ventilató - hóvédelem riasztás | |
| AL14 | Szennyezett szürők riasztás | AL51 | 1. kör - 1. kompresszor - inverter blokkolva |
| AL17 BMS - kommunikácios hiba riasztás AL52 c.pCOe 1 - kommunikácios hiba riasztás | |||
| AL18 1. kör - 1. kompresszor - hóvédelem riasztás AL53 | |||
| AL19 1. kör - 2. kompresszor - hóvédelem riasztás AL54 | |||
| AL20 2. kör - 1. kompresszor - hóvédelem riasztás AL55 | |||
| AL21 2. kör - 2. kompresszor - hóvédelem riasztás AL57 | |||
| AL26 | Aktív visszatérő levegő magas hómér séklet korlátozás | AL58 | 1. kör - 1. kompresszor - magas elvezető hómér séklet riasztás |
| 2. kör - 1. kompresszor - magas elvezető hómér séklet riasztás | |||
| AL27 Külőlevegő alacsony hómér séklet riasztás AL59 | |||
| AL28 Visszatérő levegő magas hómér séklet riasztás AL60 | |||
| AL61 | Szonda hiba riasztás - 1. kör - 1. kompresszor - elvezető hórmérséklet | AL136 | 1. kör - Riasztás nyomáskapcsolón észlatt alacsony nyomás miatt |
| AL62 | Szonda hiba riasztás - 2. kör - 1. kompresszor - elvezető hórmérséklet | AL137 | 2. kör - Riasztás nyomáskapcsolón észlatt alacsony nyomás miatt |
| AL63 | Szonda hiba riasztás - 1. kör - 2. kompresszor - elvezető hórmérséklet | AL154 Szivárgás érzékelő riasztás | |
| AL64 | Szonda hiba riasztás - 2. kör - 2. kompresszor - elvezető hórmérséklet | AL159 Túz / füst riasztás | |
| AL65 | Szonda hiba riasztás - visszatérő levegő hórmérséklet | AL160 Diver szelepl 1 - kommunikációs hiba riasztás | |
| AL70 | Szonda hiba riasztás - Előremenő levegő hórmérséklet | AL161 Diver szelepl 2 - kommunikációs hiba riasztás | |
| AL72 | Jelatalakíró hiba riasztás - visszatérő levegő diferenciál nyomás | AL162 CPY pársító - általános riasztás | |
| AL73 | Jelatalakíró hiba riasztás - visszatérő csatorna statikus nyomás / folyosó diferenciál nyomás | AL163 CPY pársító - általános jelzés | |
| AL74 | Szonda hiba riasztás - CO2 levegő minőség | AL164 | CPY pársító - kommunikációs hiba riasztás |
| AL75 Szonda hiba riasztás - VOC levegő minőség AL166 Inverter 1 - kommunikációs hiba riasztás | |||
| AL78 | Szonda hiba riasztás - visszatérő levegő relativ páratartalom | AL170 1. kör - alacsony felmelegedés riasztás | |
| AL79 | Szonda hiba riasztás - külő levegő relativ páratartalom | AL171 2. kör - alacsony felmelegedés riasztás | |
| AL80 | Szonda hiba riasztás - külő levegő hórmérséklet | AL183 Hütési alapérték kisebb a fütési alapértéknél | |
| AL91 | Szonda hiba riasztás - keverék levegő hórmérséklet | AL184 | 1. kör - leolvasztás befejezve maximális idő miatt |
| AL94 | Jelatalakíró hiba riasztás - 1. kör - kondenzációs nyomás | AL185 | 2. kör - leolvasztás befejezve maximális idő miatt |
| AL95 | Jelatalakíró hiba riasztás - 2. kör - kondenzációs nyomás | AL191 | Gyors úraindítás maximális száma elévre 1 ora alatt |
| AL98 | Jelatalakíró hiba riasztás - 1. kör - párolgásinyomás | AL192 | Gyors úraindítás maximális száma elévre 24 ora alatt |
| AL99 | Jelatalakíró hiba riasztás - 2. kör - párolgásinyomás | AL201 Min / max feszültsg | |
| AL102 | Szonda hiba riasztás - 1. kör - elszívásihörmérséklet | AL203 1. kör - alacsony párolgásinyomás | |
| AL103 | Szonda hiba riasztás - 2. kör - elszívásihörmérséklet | AL204 2. kör - alacsony párolgásinyomás | |
| AL106 | Jelatalakíró hiba riasztás - előremenő levegő diferenciál nyomás | AL209 Külso riasztás | |
| AL107 | Jelatalakíró hiba riasztás - előremenő csatornastatisikus nyomás / folyosó diferenciál nyomás | AL210 EEPROM hiba riasztás | |
| AL114 | 1. kör - alacsony nyomás eltérés | AL212 | Belső memória hozzaféresi hiba riasztás |
| AL115 | 2. kör - alacsony nyomás eltérés | AL247 | 1. kör - 1. kompresszor - burkológörbén kívül |
| AL127 | 1. kör - 1. kompresszor - karbantartás riasztás | AL250 | 1. Ellenállás - hóvedelem riasztás |
| AL128 | 1. kör - 2. kompresszor - karbantartás riasztás | AL251 | 2. Ellenállás - hóvedelem riasztás |
| AL131 2. kör - 1. kompresszor - karbantartás riasztás AL258 Kazán - altalános riasztás | |||
| AL132 | 2. kör - 2. kompresszor - karbantartás riasztás | AL259 | Égő - altalános riasztás |
| AL135 Elöremenő ventilatór - karbantartás riasztás -- | |||
