HASZNÁLATI ÚTMUTATÓ RCSQ-02E Royal Catering

Kérjük, vegye figyelembe, hogy ez a használati útmutató gépi fordítással készült. Arra törekszünk, hogy a fordítások a lehető legpontosabbak legyenek, azonban egyetlen gépi fordítás sem tökéletes, és nem is célja, hogy helyettesítse az emberi fordítást. A hivatalos használati útmutató az angol nyelvű változat. A fordításban keletkezett eltérések vagy különbségek nem kötelező érvényűek, és nincs jogi hatásuk a megfelelőség vagy a végrehajtás szempontjából. Ha bármilyen kérdés merül fel a használati útmutatóban szereplő információk pontosságával kapcsolatban, kérjük, hivatkozzon ezen tartalmak angol nyelvű változatára, amely a hivatalos változat.

Műszaki adatok

Paraméter leírása	Paraméter értéke
Precíziós mérleg	Paradicsomprés
Modell	RCSQ-01E	RCSQ-02E
Névleges feszültség [V~] / frekvencia [Hz]	230 / 50
Névleges teljesítmény [W]	450	450
Bemeneti méret [mm]	44	44
A tárcsa forgási sebessége [rpm]	80	80
Méretek [cm]	50 x 22,5 x 35	52 x 26 x 34
Súly [kg]	8,7	10

1. Általános leírás

A felhasználói kézikönyv célja, hogy segítse a készülék biztonságos és problémamentes használatát. A terméket szigorú műszaki irányelvek szerint, a legkorszerűbb technológiák és alkatrészek felhasználásával tervezik és gyártják. Ezenkívül a legszigorúbb minőségi előírásoknak megfelelően készül.

NE HASZNÁLJA A KÉSZÜLÉKET, HA NEM OLVASTA ÉS ÉRTETTE MEG ALAPOSAN EZT A HASZNÁLATI ÚTMUTATÓT.

A készülék élettartamának meghosszabbítása és a problémamentes működés biztosítása érdekében használja a készüléket a jelen használati útmutatónak megfelelően, és rendszeresen végezze el a karbantartási feladatokat. A jelen felhasználói kézikönyvben szereplő műszaki adatok és specifikációk naprakészek. A gyártó fenntartja a jogot a minőség javításával kapcsolatos változtatásokra. A készüléket úgy tervezték, hogy a technológiai fejlődés és a zajcsökkentési lehetőségek figyelembevételével a lehető legkisebbre csökkentse a zajkibocsátás kockázatát.

Legenda

A termék megfelel a vonatkozó biztonsági előírásoknak.

Használat előtt olvassa el a használati utasítást.

A terméket újra kell hasznosítani.

FIGYELMEZTETÉS! vagy VIGYÁZAT! vagy EMLÉKEZTETÉS! Az adott helyzetre alkalmazható. (általános figyelmeztető jel)

FIGYELEM! Elektromos áramütésre figyelmeztetés!

FIGYELEM! Kézzel való összenyomódás veszélye!

Csak beltérben használható.

NE FELEDJE! A jelen kézikönyvben található rajzok csak illusztrációs célokat szolgálnak, és egyes részletek eltérhetnek a tényleges terméktől.

2. Használati biztonság

FIGYELEM!

Olvasson el minden biztonsági figyelmeztetést és útmutatót! A figyelmeztetések és utasítások figyelmen kívül hagyása áramütést, tüzet és/vagy súlyos sérülést vagy akár halált is okozhat.

A figyelmeztetésekben és utasításokban az "eszköz" vagy "termék" kifejezések a következőkre utalnak: Paradicsomprés

2.1. Elektromosságra vonatkozó biztonsági szabályok

a) A dugónak illeszkednie kell a csatlakozóaljzathoz. A villásdugót semmilyen módon ne módosítsa. Az eredeti dugók és a megfelelő aljzatok használata csökkenti az áramütés veszélyét.
b) Kerülje a földelt elemek, például csövek, fűtőtestek, kazánok és hűtőszekrények érintését. Megnövekedett az áramütés veszélye, ha a földelt készüléket eső éri, nedves felülettel közvetlenül érintkezik, vagy nedves környezetben működik. A készülékbe kerülő víz növeli a készülék károsodásának és az áramütés veszélyét.
c) Ne érintse meg a készüléket vizes vagy nedves kézzel!
d) A kábelt csak a rendeltetésszerű használatra használja. Soha ne használja a készülék hordozására vagy a dugó kihúzására a konnektorból. Tartsa a kábelt távol hőforrásoktól, olajtól, éles szélektől vagy mozgó alkatrészektől. A sérült vagy összegabalyodott kábelek növelik az áramütés veszélyét.
e) Ha a készülék nedves környezetben történő használata nem kerülhető el, akkor egy hibásáramú készüléket (RCD) kell alkalmazni. A megszakító kapcsoló használata csökkenti az áramütés veszélyét.
f) Ne használja a készüléket, ha a tápkábel sérült vagy a kopás nyilvánvaló jeleit mutatja. A sérült tápkábelt szakképzett villanyszerelőnek vagy a gyártó szervizközpontjának kell kicserélnie.
g) Az áramütés elkerülése érdekében ne merítse a kábelt, a dugót vagy a készüléket vízbe vagy más folyadékba. Ne használja a készüléket nedves felületen.
h) FIGYELEM! ÉLETVESZÉLY! Tisztítás közben soha ne merítse a készüléket vízbe vagy más folyadékba.
i) Ne használja nagyon párás környezetben vagy víztartályok közvetlen közelében.
j) Védje meg a készüléket a nedvesedéstől. Vigyázat, áramütés veszélye áll fent!

2.2. Munkahelyre vonatkozó biztonsági szabályok

a) Győződjön meg arról, hogy a munkahely tiszta és jól megvilágított. A rendetlen vagy rosszul megvilágított munkahely balesetekhez vezethet. Próbáljon előre gondolkodni, figyelje meg, mi történik, és használja a józan eszét, amikor a készülékkel dolgozik.

b) Ne használja a készüléket robbanásveszélyes környezetben, például gyúlékony folyadékok, gázok vagy por jelenlétében.
c) Ha kétségei vannak a készülék helyes működésével kapcsolatban, forduljon a gyártó ügyfélszolgálatához.
d) A készüléket csak a gyártó szervizpontja javíthatja. Ne próbálkozzon önállóan semmilyen javítással!
e) Tüz esetén por- vagy szén-dioxid (CO2 ) tűzoltó készülékkel oltsa el a tüzet (olyan készülékkel, amelyet feszültség alatt álló elektromos berendezésekre szántak).
f) Gyermekeknek vagy illetéktelen személyeknek tilos a munkahelyre belépni.
g) Kérjük, hogy ezt a kézikönyvet a későbbi használathoz tartsa kéznél. Ha ezt a készüléket harmadik félnek adják át, a kézikönyvet is át kell adni vele együtt.
h) A csomagolóelemeket és az apró szerelési alkatrészeket gyermekek számára nem hozzáférhető helyen tartsa. i) Tartsa a készüléket gyermekektől és állatoktól távol.

Ne feledje! A készülék használatakor védje a gyermekeket és a közelben tartózkodókat.

2.3. Személyekre vonatkozó biztonsági szabályok

a) Ne használja a készüléket fáradtan, betegen, illetve alkohol, kábítószerek vagy gyógyszerek hatása alatt, amelyek jelentősen ronthatják a készülék kezelési képességét.
b) A készüléket nem úgy tervezték, hogy korlátozott szellemi és érzékszervi funkciókkal rendelkező személyek (beleértve a gyermekeket is), illetve a megfelelő tapasztalattal és/vagy ismeretekkel nem rendelkező személyek kezeljék, kivéve, ha a biztonságukért felelős személy felügyeli őket, vagy ha a készülék kezelésére vonatkozó utasítást kaptak.
c) A készülékkel végzett munka során használja a józan eszét, és maradjon éber. A készülék használata közbeni átmeneti koncentrációvesztés súlyos sérülésekhez vezethet.
d) A készülék véletlen bekapcsolásának megakadályozása érdekében győződjön meg arról, hogy a kapcsoló OFF állásban van, mielőtt csatlakoztatja a tápforráshoz.
e) Ne viseljen bő ruházatot vagy ékszereket. Tartsa távol a hajat, ruhát és kesztyűt a mozgó alkatrészektől. A laza ruházat, ékszerek vagy hosszú haj beakadhat a mozgó alkatrészekbe.
f) A készülék nem játék. A gyermekeket felügyelni kell, hogy ne játsszanak a készülékkel. ne játsszanak a készülékkel.
g) Ne tegye a kezét vagy más tárgyakat a készülék belsejébe, amíg az használatban van!

2.4. Biztonságos eszközhasználat

a) Ne használja a készüléket, ha a ON/OFF kapcsoló nem működik megfelelően (nem kapcsolja be és ki a készüléket). Azok a készülékek, amelyek nem kapcsolhatók be és ki az ON/OFF kapcsolóval, veszélyesek, nem szabad működtetni őket, és meg kell javíttatni.
b) A beállítás, tisztítás és karbantartás megkezdése előtt válassza le a készüléket az áramforrásról. Egy ilyen megelőző intézkedés csökkenti a véletlen aktiválás kockázatát.
c) Amikor nem használja, tárolja biztonságos helyen, gyermekektől és a készüléket nem ismerő személyektől, akik nem olvasták el a használati útmutatót, távol. A készülék veszélyt jelenthet a tapasztalatlan felhasználók kezében.
d) Tartsa a készüléket tökéletes műszaki állapotban. Minden használat előtt ellenőrizze az általános sérüléseket, és különösen a megrepedt alkatrészeket vagy elemeket, valamint minden olyan egyéb körülményt, amely hatással lehet a készülék biztonságos működésére. Ha sérülést észlel, használat előtt adja át a készüléket javításra.
e) Tartsa a készüléket gyermekek elől elzárva.
f) A készülék javítását vagy karbantartását csak szakképzett személyek végezhetik, kizárólag eredeti pótalkatrészek felhasználásával. Ez biztosítja a biztonságos használatot.
g) A készülék működési épsegének biztosítása érdekében ne távolítsa el a gyárilag felszerelt védőburkolatokat, és ne lazítsa meg a csavarokat.
h) Kerülje az olyan helyzeteket, amikor a készülék használat közben a túlzott terhelés miatt leáll. Ez a meghajtóelemek túlmelegedéséhez és a készülék károsodásához vezethet.

i) Ne érintse meg a csuklós részeket vagy tartozékokat, kivéve, ha a készüléket leválasztották az áramforrásról.
j) A munka során ne mozgassa, állítsa vagy forgassa a készüléket.
k) Ne hagyja felügyelet nélkül a készüléket használat közben.
I) Rendszeresen tisztítsa meg a készüléket, hogy megakadályozza a makacs szennyeződések felhalmozódását.
m) A készülék nem játék. A tisztítást és karbantartást gyermekek felnőtt személy felügyelete nélkül nem végezhetik.
n) Ne működtesse a készüléket üres állapotban.
o) Tilos beavatkozni a készülék szerkezetébe annak paramétereinek vagy felépítésének megváltoztatása érdekében.
p) Tartsa a készüléket tűz- és hőforrásoktól távol.
q) Ne terhelje túl a berendezést!
r) Soha ne nyomja át az élelmiszereket kézzel vagy ujjakkal az etetőcsatornán. Mindig használja a tolót.
s) A készülék beindítása előtt győződjön meg arról, hogy minden mozgó alkatrész szilárdan rögzítve van a talapzatában.
t) Tartsa tisztán a készülék minden olyan részét és tartozékát, amely érintkezik az élelmiszerekkel. Minden használat előtt alaposan tisztítsa meg a készülék minden részét.
u) Ne használjon oldószert, benzolt vagy alkoholt a gép tisztításához.

FIGYELEM! A készülék biztonságos kialakítása és védőfunkciói, valamint a kezelőt védő kiegészítő elemek használata ellenére a készülék használata során még mindig fennáll a baleset vagy sérülés kockázata. Maradjon éber és használja a józan eszét a készülék használatakor.

3. Használati iránymutatások

A termék a paradicsompépből a lé levének elválasztására szolgál.

A felhasználó felel a készülék nem rendeltetésszerű használatából eredő károkért.

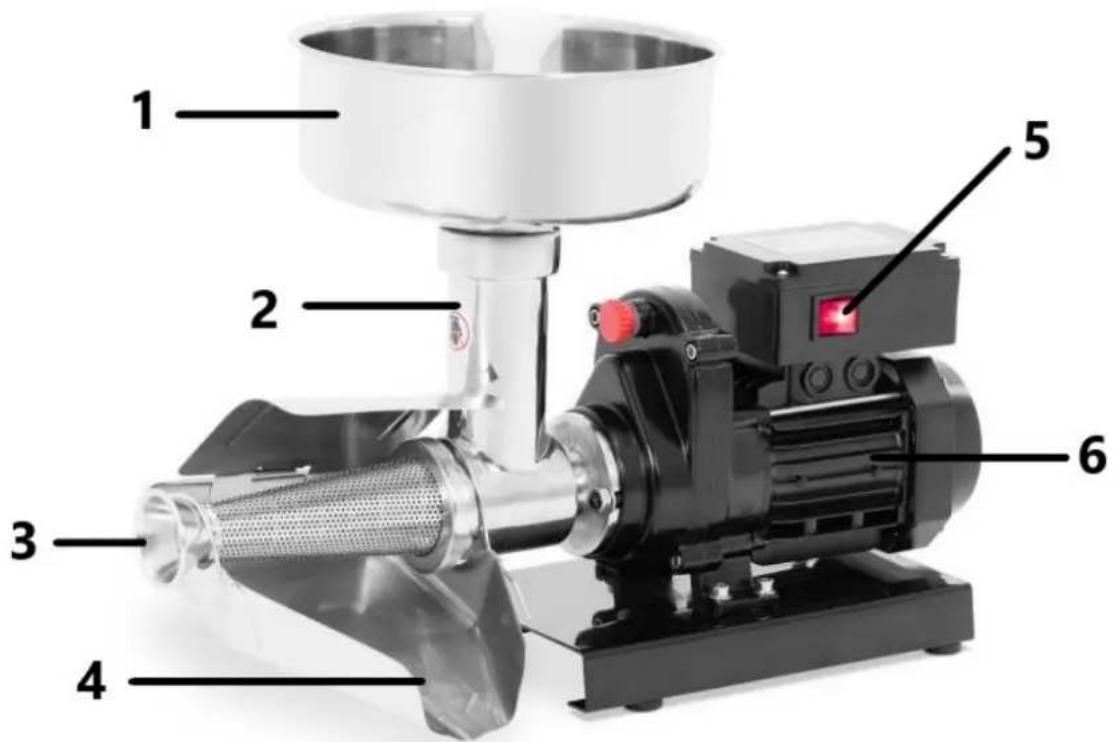

3.1. Eszköz leírása

RCSQ-01E

1 - Paradicsom tartály
2 - Bemeneti cső
3 - Paradicsompép kivezetés
4 - Gyümölclé kivezető csúszda
5 - Főkapcsoló

6 - Motor

3.2. Felkészülés a használatra

KÉSZÜLÉK HELYE

A környezet hőmérséklete nem lehet magasabb 40 °C-nál, a relatív páratartalom pedig nem haladhatja meg a 85%-ot. Gondoskodjon a megfelelő szellőzésről abban a helyiségben, ahol a készüléket használják. A készülék mindkét oldala és a fal vagy más tárgyak között legalább 10 cm távolságnak kell lennie. A készüléket mindig egyenletes, stabil, tiszta, tűzálló és száraz felületen, gyermekek és korlátozott szellemi és érzékszervi képességekkel rendelkező személyek számára elérhetetlen helyen kell használni. Helyezze el a készüléket úgy, hogy mindig hozzáférjen a hálózati csatlakozóhoz. A készülékhez csatlakoztatott tápkábelnek megfelelően földeltnek kell lennie, és meg kell felelnie a termék címkéjén található műszaki adatoknak.

A gépet az első használat előtt alaposan meg kell tisztítani. Fordítson különös figyelmet az élelmiszerekkel közvetlenül érintkező részek tisztítására.

3.3. Eszközhasználat

Kérjük, vegye figyelembe! a maximális működési idő (megszakítás nélkül) 15 perc. A további használat előtt hagyja a készüléket 5 percig húlni.

Fontos biztonsági utasítások:

1. Kikapcsolás a kihúzás előtt: A tápkábel kihúzása előtt mindig győződjön meg arról, hogy a készülék ki van kapcsolva. Ha véletlenül kihúzza a készüléket bekapcsolt állapotban, várjon legalább 10 másodpercet, mielőtt újra bekapcsolja a készüléket, hogy megelőzze az esetleges károkat.
2. Nem felügyelt egység: Soha ne hagyja felügyelet nélkül a készüléket, amíg az áramforráshoz van csatlakoztatva. A biztonság érdekében a következő helyzetekben mindig húzza ki a tápkábelt a konnektorból:

• Ha a készüléket nem használják.
- Mielőtt a készüléket máshová helyezné át.
- Az alkatrészek eltávolítása vagy beszerelése előtt.
• A készülék tisztításakor.

Az alábbi irányelvek betartásával hozzájárulhat a biztonságához és meghosszabbíthatja a készülék élettartamát.

3.4. Tisztítás és karbantartás

a) Minden tisztítás, beállítás vagy a tartozékok cseréje előtt, illetve ha a készüléket nem használják, húzza ki a hálózati csatlakozót, és hagyja a készüléket teljesen kihülni. Várja meg, amíg a forgó elemek leállnak.
b) A felület tisztításához csak nem korrozív tisztítószereket használjon.
c) A készülék mosásához csak enyhe, élelmiszeripari tisztítószereket használjon.
d) A készülék tisztítása után, mielőtt újra használná, minden alkatrészt teljesen meg kell szárítani.
e) A készüléket száraz, hűvös, nedvességtől és közvetlen napfénytől védett helyen tárolja.
f) Ne permetezze a készüléket vízsugárral, és ne merítse vízbe.
g) Ne engedje, hogy víz jusson a készülék belsejébe a készülékházban lévő szellőzőnyílásokon keresztül.
h) A tisztításhoz nedves, puha rongyot kell használni.
i) Használat után a gépet alaposan meg kell tisztítani, hogy megakadályozza a baktériumok kialakulását.
j) Javasoljuk, hogy a fogaskerekeket, a tömítést és a henger belsejét minden tisztítás után enyhén nedvesítse meg étolajjal.

A HASZNÁLT ESZKÖZÖK ÁRTALMATLANÍTÁSA:

Ne dobja ezt a készüléket a kommunális hulladékrendszerekbe. Adja át egy elektromos és elektromos készülék újrahasznosító és gyűjtőhelyen. Ellenőrizze a terméken, a használati utasításon és a csomagoláson található szimbólumot. A készülék gyártásához használt műanyagok a jelölésüknek megfelelően újrahasznosíthatók. Azzal, hogy az újrahasznosítást választja, jelentősen hozzájárul környezetünk védelméhez.

A helyi újrahasznosító létesítményre vonatkozó információkért forduljon a helyi hatóságokhoz.

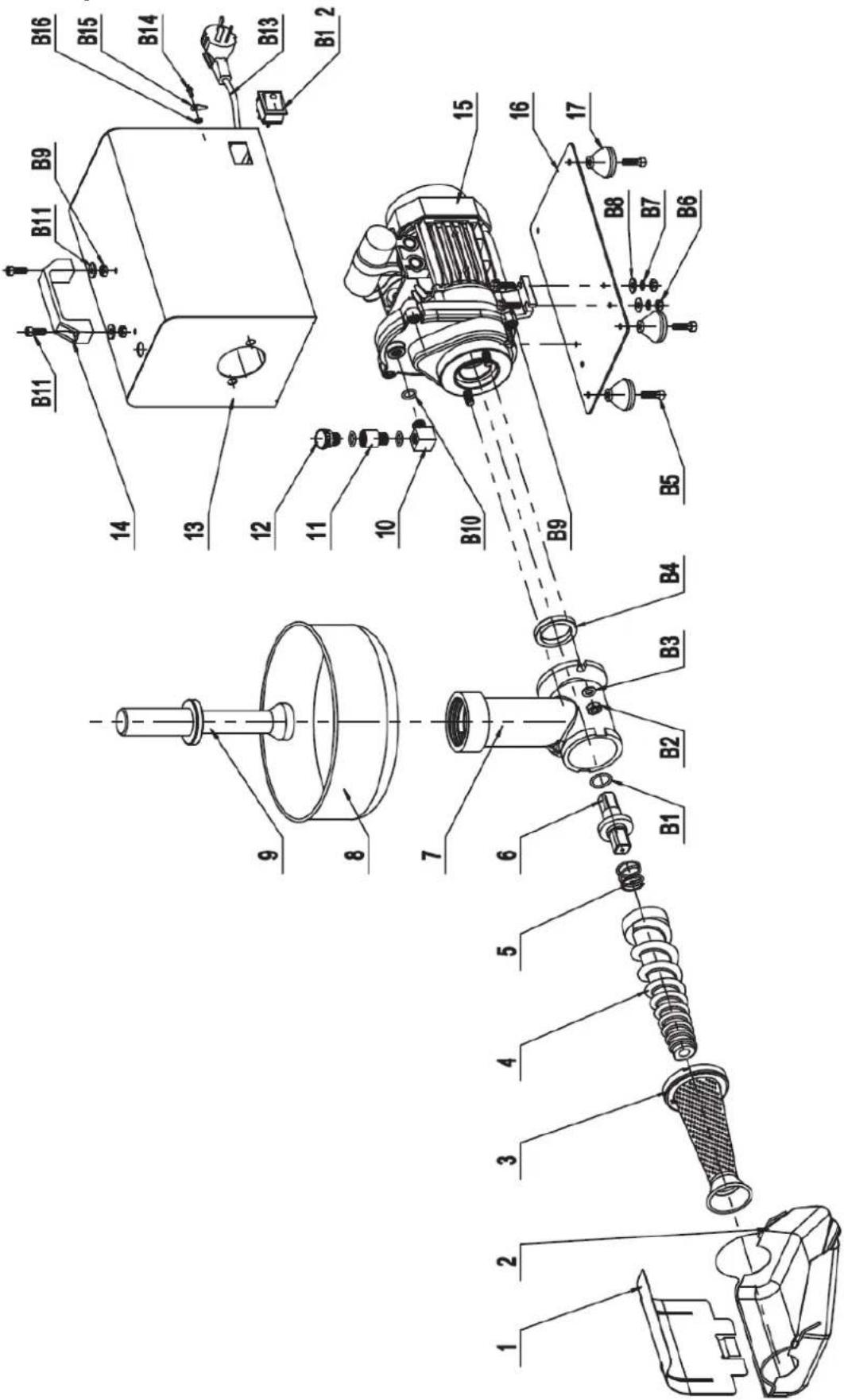

Szerelési rajz

Az alkatrészek listája

Szám	A készülék leírása	Mennyiség	Szám Szám	A készülék leírása	Mennyiség
1	Trough Brace	1	B1	O-gyűrű	1
2	Vályú	1	B2	M8-as hatlapú anya	2
3	Szűrő	1	B3	Lapos alátét 8	2
4	Csavaros adagoló	1	B4	Olajtömítés	1
5	Hajtás rugó	1	B5	Hatszögletű csavar	4
6	Hajtótengely	1	B6	M6-os hatlapú anya	4
7	Szórópisztoly teste	1	B7	Standard rugós alátét	4
8	Tölcsér	1	B8	Lapos alátét 6	6
9	Pestle	1	B9	Hatszögletű csavar karimával	4
10	Összekötőelem	1	B10	O gyűrű	3
11	Conector2	1	B11	Hatszögletű csavar	6
12	Olajfurat csavar	1	B12	Kapcsoló	1
13	Motorburkolat	1	B13	Power Line	1
14	Négyzet alakú fogantyú	1	B14	M14x10 hatszögletű csavar	1
15	Sebességváltó szerelvény	1	B15	Kártya	1
16	Alsó panel	1	B16	M4-es hatlapú anya	1
17	Gumi lábak	4
