Merk	Royal Catering
Model	RCSQ-02E
Producttype	Sapcentrifuge / Tomatenpers
Nominale spanning	230 V ~
Frequentie	50 Hz
Nominaal vermogen	450 W
Invoergrootte	44 mm
Rotatiesnelheid schijf	80 omw/min
Afmetingen (L × B × H)	52 × 26 × 34 cm
Gewicht	10 kg
Hoofdmateriaal	Roestvrij staal en kunststof
Beoogd gebruik	Scheiding van sap en pulp van tomaten
Maximale bedrijfsduur (continu)	15 minuten
Noodzakelijke rusttijd	5 minuten
Inbegrepen accessoires	Reservoir, trechter, duwer, zeef, voerschroef, enz.
Onderhoud en reiniging	Reinig met een vochtige doek; niet onderdompelen; gebruik milde voedselveilige reinigingsmiddelen
Veiligheid	Aan/uit-schakelaar; lees de handleiding; niet onbeheerd achterlaten
Reserveonderdelen en repareerbaarheid	Reparatie alleen door de klantenservice; onderdelen vermeld in de montagetekening
Algemene informatie	Gebruik binnenshuis; omgevingstemperatuur max 40 °C; luchtvochtigheid < 85%

Veelgestelde vragen - RCSQ-02E Royal Catering

Hoe gebruik ik de sapcentrifuge RCSQ-02E?

Plaats het apparaat op een vlakke en stabiele ondergrond. Zorg ervoor dat de schakelaar op OFF staat. Sluit het apparaat aan. Plaats de tomaten in het reservoir of de trechter. Zet het apparaat aan met de schakelaar. Gebruik de duwer om de tomaten te geleiden. Het sap komt uit de tuit en de pulp uit de aparte uitgang. Houd u aan een maximale bedrijfsduur van 15 minuten, en laat het daarna 5 minuten afkoelen.

Welke voedingsmiddelen kan ik met deze sapcentrifuge verwerken?

Deze sapcentrifuge is speciaal ontworpen voor tomaten. Het scheidt het sap van de pulp. Gebruik met andere groenten of fruit wordt niet aanbevolen in de handleiding.

Hoe reinig ik het apparaat?

Koppel het apparaat los en laat het afkoelen. Demonteer de verwijderbare onderdelen (reservoir, zeef, schroef, enz.). Reinig ze met lauw water en een mild niet-schurend reinigingsmiddel. Gebruik een vochtige doek voor de behuizing. Dompel de motor nooit onder in water. Droog alle onderdelen voordat u ze weer monteert. Gebruik geen oplosmiddelen, benzeen of alcohol.

Wat te doen als het apparaat niet start?

Controleer of de stekker goed is aangesloten en de schakelaar op ON staat. Controleer de stroomonderbreker. Als het snoer beschadigd is, laat het dan vervangen door een elektricien. Als het probleem aanhoudt, neem dan contact op met de klantenservice. Probeer niet zelf te repareren.

Kan ik het apparaat continu laten werken?

Nee, de maximale ononderbroken bedrijfsduur is 15 minuten. Zet het apparaat daarna uit en laat het minstens 5 minuten afkoelen voordat u het opnieuw gebruikt.

Hoe monteer ik de onderdelen?

Raadpleeg de montagetekening in de handleiding. Over het algemeen monteert u de zeef en voerschroef in het lichaam, bevestigt u het reservoir of de trechter en plaatst u de duwer. Zorg ervoor dat alle onderdelen goed zijn vergrendeld voordat u het apparaat inschakelt.

Is het apparaat veilig?

Ja, het is ontworpen met veiligheidsvoorzieningen. Lees desondanks de handleiding zorgvuldig. Raak bewegende delen niet aan tijdens gebruik. Gebruik altijd de duwer. Houd kinderen uit de buurt. Koppel los na gebruik.

Hoe berg ik het apparaat op?

Na reiniging en droging bewaart u het apparaat op een droge, koele plaats, uit de buurt van vocht en direct zonlicht. Reinig regelmatig om ophoping van vuil te voorkomen.

Waar vind ik reserveonderdelen?

Reserveonderdelen zijn verkrijgbaar bij de fabrikant of de klantenservice. Gebruik alleen originele onderdelen. Een lijst met reserveonderdelen met referentienummers is opgenomen in de handleiding.

Hoe recycle ik het apparaat aan het einde van zijn levensduur?

Gooi het apparaat niet bij het huishoudelijk afval. Lever het in bij een inzamelpunt voor afgedankte elektrische en elektronische apparatuur. Recycling draagt bij aan de bescherming van het milieu.

GEBRUIKSAANWIJZING RCSQ-02E Royal Catering

Deze gebruikershandleiding is voor uw gemak vertaald met behulp van automatische vertaling. Er is redelijk wat inspanning geleverd voor het zo nauwkeurig verstrekken van een accurate vertaling; alleen is geen enkele geautomatiseerde vertaling perfect en het is ook niet de bedoeling dat zij menselijke vertalers gaan vervangen. De officiële gebruikershandleiding is de Engelse versie. Discrepanies of verschillen in de vertaling zijn niet bindend en hebben geen rechtsgevolgen voor naleving of handhaving. Bij vragen over de juistheid van de informatie in de gebruikershandleiding wordt verwezen naar de Engelse versie van die inhoud, die de officiële versie is.

Technische gegevens

Beschrijving parameter	Waarde parameter
Productnaam	Tomatenpers
Model	RCSQ-01E	RCSQ-02E
Nominale spanning [V~] / frequentie [Hz]	230 / 50
Nominaal vermogen [W]	450	450
Inlaatgrootte [mm]	44	44
Rotatiesnelheid schijf [rpm]	80	80
Afmetingen [cm]	50 x 22,5 x 35	52 x 26 x 34
Gewicht [kg]	8,7	10

1. Algemene beschrijving

De gebruikershandleiding is bedoeld als hulpmiddel bij een veilig en probleemloos gebruik van het apparaat. Het product is ontworpen en vervaardigd volgens strikte technische richtlijnen, met gebruikmaking van de modernste technologieën en componenten. Bovendien wordt het geproduceerd volgens de strengste kwaliteitsnormen.

GEBRUIK HET APPARAAT ALLEEN ALS U DEZE GEBRUIKERSHANDLEIDING GRONDIG HEBT GELEZEN EN BEGREPEN.

Om de levensduur van het apparaat te verlengen en een probleemloze werking te garanderen, dient u het te gebruiken in overeenstemming met deze gebruikershandleiding en regelmatig onderhoudswerkzaamheden uit te voeren. De technische gegevens en specificaties in deze handleiding zijn actueel. De fabrikant behoudt zich het recht om wijzigingen aan te brengen in verband met kwaliteitsverbetering. Het toestel is ontworpen om de risico's van geluidsemissie tot een minimum te beperken, rekening houdend met de technologische vooruitgang en de mogelijkheden tot geluidsreductie.

Legenda

Het product voldoet aan de relevante veiligheidsnormen.

Lees de instructies voor gebruik.

Het product moet worden gerecycled.

WAARSCHUWING ! of VOORZICHTIG! of HERINNERING! Van toepassing op de gegeven situatie.

(algemeen waarschuwingssignaal)

ATTENTIE! Elektrische schok waarschuwing!

ATTENTIE! Pas op voor handverplettering!

Alleen binnenshuis gebruiken.

LET OP! De tekeningen in deze handleiding dienen uitsluitend ter illustratie en kunnen in sommige details afwijken van het werkelijke product.

2. Gebruiksveiligheid

ATTENTIE!

Lees alle veiligheidswaarschuwingen en alle instructies nauwkeurig. Het niet opvolgen van de waarschuwingen en instructies kan leiden tot elektrische schokken, brand en/of ernstig of zelfs dodelijk letsel.

De termen "apparaat" of "product" worden in de waarschuwingen en instructies gebruikt om te verwijzen naar:

Tomatenpers

2.1. Elektrische veiligheid

a) De stekker moet in het stopcontact passen. Verander op geen enkele manier iets aan de stekker. Het gebruik van originele stekkers en passende stopcontacten vermindert het risico van elektrische schokken.
b) Vermijd het aanraken van geaarde elementen zoals leidingen, kachels, boilers en koelkasten. Er bestaat een verhoogd risico op een elektrische schok als het geaarde apparaat wordt blootgesteld aan regen, in direct contact komt met een nat oppervlak of in een vochtige omgeving wordt gebruikt. Als er water in het apparaat komt, neemt het risico van schade aan het apparaat en van een elektrische schok toe.
c) Raak het apparaat niet aan met natte of vochtige handen.
d) Gebruik de kabel alleen voor het beoogde doel. Gebruik het nooit om het apparaat te dragen of om de stekker uit het stopcontact te trekken. Houd de kabel uit de buurt van warmtebronnen, olie, scherpe randen of bewegende delen. Beschadigde of kabels die door elkaar geraakt zijn verhogen het risico op elektrische schokken.
e) Indien het gebruik van het apparaat in een vochtige omgeving niet kan worden vermeden, moet een aardlekschakelaar (RCD) worden toegepast. Het gebruik van een RCD vermindert het risico van elektrische schokken.
f) Gebruik het apparaat niet als het netsnoer beschadigd is of duidelijke tekenen van slijtage aanwezig zijn. Een beschadigd netsnoer moet worden vervangen door een gekwalificeerde elektricien of het servicecentrum van de fabrikant.
g) Dompel het snoer, de stekker of het apparaat niet onder in water of andere vloeistoffen om een elektrische schok te voorkomen. Gebruik het apparaat niet op natte oppervlakken.
h) ATTENTIE! LEVENSGEVAARLIJK! Dompel het apparaat tijdens het schoonmaken nooit onder in water of andere vloeistoffen.

i) Niet gebruiken in zeer vochtige omgevingen of in de directe omgeving van watertanks.
j) Voorkom dat het apparaat nat wordt. Gevaar voor elektrische schokken!

2.2. Veiligheid op de werkplek

a) Zorg ervoor dat de werkplek schoon en goed verlicht is. Een rommelige of slecht verlichte werkplek kan leiden tot ongelukken. Probeer vooruit te denken, observeer wat er gebeurt en gebruik gezond verstand wanneer u met het apparaat werkt.
b) Gebruik het apparaat niet in een potentieel explosieve omgeving, bijvoorbeeld in aanwezigheid van ontvlambare vloeistoffen, gassen of stof.
c) Als u twijfelt over de juiste werking van het apparaat, neem dan contact op met de ondersteuningsdienst van de fabrikant.
d) Alleen het servicepunt van de fabrikant mag het apparaat repareren. Voer geen reparaties zelf uit!
e) Gebruik in geval van brand een poeder- of kooldioxide (CO2) brandblusser (eentje bedoeld voor gebruik op onder spanning staande elektrische apparaten) om de brand te blussen.
f) Kinderen of onbevoegden mogen de werkplek niet betreden.
g) Bewaar deze handleiding voor toekomstig gebruik. Als dit apparaat aan een derde wordt doorgegeven, moet de handleiding worden meegegeven.
h) Bewaar verpakkingselementen en kleine montageonderdelen op een plaats die niet toegankelijk is voor kinderen. i) Houd het apparaat uit de buurt van kinderen en dieren.

Herinner! Bescherm kinderen en andere omstanders bij het gebruik van het apparaat.

2.3. Persoonlijke veiligheid

a) Gebruik het apparaat niet als u moe of ziek bent of onder invloed van alcohol, verdovende middelen of medicijnen die het vermogen om het apparaat te bedienen aanzienlijk kunnen beperken.
b) Het apparaat is niet ontworpen om te worden gehanteerd door personen (inclusief kinderen) met beperkte mentale en sensorische functies of personen zonder relevante ervaring en/of kennis, tenzij zij onder toezicht staan van een persoon die verantwoordelijk is voor hun veiligheid of instructies hebben gekregen over de bediening van het apparaat. apparaat.
c) Gebruik bij het werken met het apparaat uw gezond verstand en blijf alert. Tijdelijk concentratieverlies tijdens het gebruik van het apparaat kan leiden tot ernstig letsel.
d) Om te voorkomen dat het apparaat per ongeluk wordt ingeschakeld, moet u ervoor zorgen dat de schakelaar in de stand OFF staat voordat u het apparaat op een stroombron aansluit.
e) Draag geen losse kleding of sieraden. Houd haar, kleding en handschoenen uit de buurt van bewegende delen. Losse kleding, juwelen of lang haar kunnen in bewegende delen verstrikt raken.
f) Het apparaat is geen speelgoed. Er moet toezicht worden gehouden op kinderen om ervoor te zorgen dat ze niet met het apparaat spelen. speel niet met het apparaat.
g) Steek uw handen of andere voorwerpen niet in het apparaat terwijl het in gebruik is!

2.4. Veilig gebruik van het apparaat

a) Gebruik het apparaat niet als de AAN/UIT-schakelaar niet goed functioneert (schakelt het apparaat niet in en uit). Apparaten die niet met de AAN/UIT-schakelaar kunnen worden in- en uitgeschakeld, zijn gevaarlijk, mogen niet worden gebruikt en moeten worden gerepareerd.
b) Ontkoppel het apparaat van stroom voordat u begint met afstellen, schoonmaken en onderhoud. Een dergelijke preventieve maatregel vermindert het risico van onbedoelde activering.
c) Bewaar het apparaat wanneer het niet in gebruik is op een veilige plaats, uit de buurt van kinderen en mensen die het apparaat niet kennen en de gebruiksaanwijzing niet hebben gelezen. Het apparaat kan een gevaar vormen in de handen van onervaren gebruikers.
d) Houd het apparaat in perfecte technische staat. Controleer vóór elk gebruik op algemene schade en controleer vooral op gebarsten onderdelen of elementen en op andere omstandigheden die de veilige

werking van het apparaat kunnen beïnvloeden. Indien schade wordt geconstateerd, dient het apparaat voor gebruik ter reparatie te worden aangeboden.

e) Houd het apparaat buiten het bereik van kinderen.
f) Reparatie of onderhoud van het apparaat moet worden uitgevoerd door gekwalificeerd personeel, uitsluitend met gebruikmaking van originele reserveonderdelen. Dit garandeert een veilig gebruik.
g) Om de operationele integriteit van het apparaat te waarborgen, mogen in de fabriek gemonteerde afschermingen niet worden verwijderd en mogen geen schroeven worden losgedraaid.
h) Vermijd situaties waarin het apparaat tijdens het gebruik stopt met werken als gevolg van overmatige belasting. Dit kan leiden tot oververhitting van de aandrijfelementen en schade aan het apparaat.
i) Raak gelede onderdelen of accessoires niet aan, tenzij het apparaat van de stroombron is losgekoppeld.
j) Verplaats, verstel of draai het apparaat niet tijdens het werk.
k) Laat dit apparaat niet onbeheerd achter als het in gebruik is.
I) Maak het apparaat regelmatig schoon om te voorkomen dat hardnekkig vuil zich ophoopt.
m) Het apparaat is geen speelgoed. Reiniging en onderhoud mogen niet door kinderen worden uitgevoerd zonder toezicht van een volwassen persoon.
n) Laat het apparaat niet draaien als het leeg is.
o) Het is verboden aan de structuur van het apparaat te zitten om de parameters of de constructie ervan te wijzigen.
p) Houd het apparaat uit de buurt van vuur- en warmtebronnen.
q) Overbelast het apparaat niet.
r) Duw voedselproducten nooit met de hand of vingers door het invoerkanaal. Gebruik altijd de stamper.
s) Voordat u het apparaat start, moet u ervoor zorgen dat alle bewegende delen stevig in hun basis zijn bevestigd.
t) Houd alle onderdelen van het apparaat en accessoires die in contact komen met voedsel schoon. Maak vóór elk gebruik alle onderdelen van het apparaat grondig schoon.
u) Gebruik geen oplosmiddelen, benzeen of alcohol om de machine schoon te maken.

ATTENTIE! Ondanks het veilige ontwerp van het apparaat en de beschermende functies ervan, en ondanks het gebruik van extra elementen ter bescherming van de bediener, bestaat er toch een klein risico op een ongeval of letsel bij het gebruik van het apparaat. Blijf alert en gebruik uw gezond verstand wanneer u het apparaat gebruikt.

3. Gebruik richtlijnen

Het product is bedoeld voor het scheiden van sap van tomatenpulp.

De gebruiker is aansprakelijk voor alle schade die voortvloeit uit onbedoeld gebruik van het apparaat.

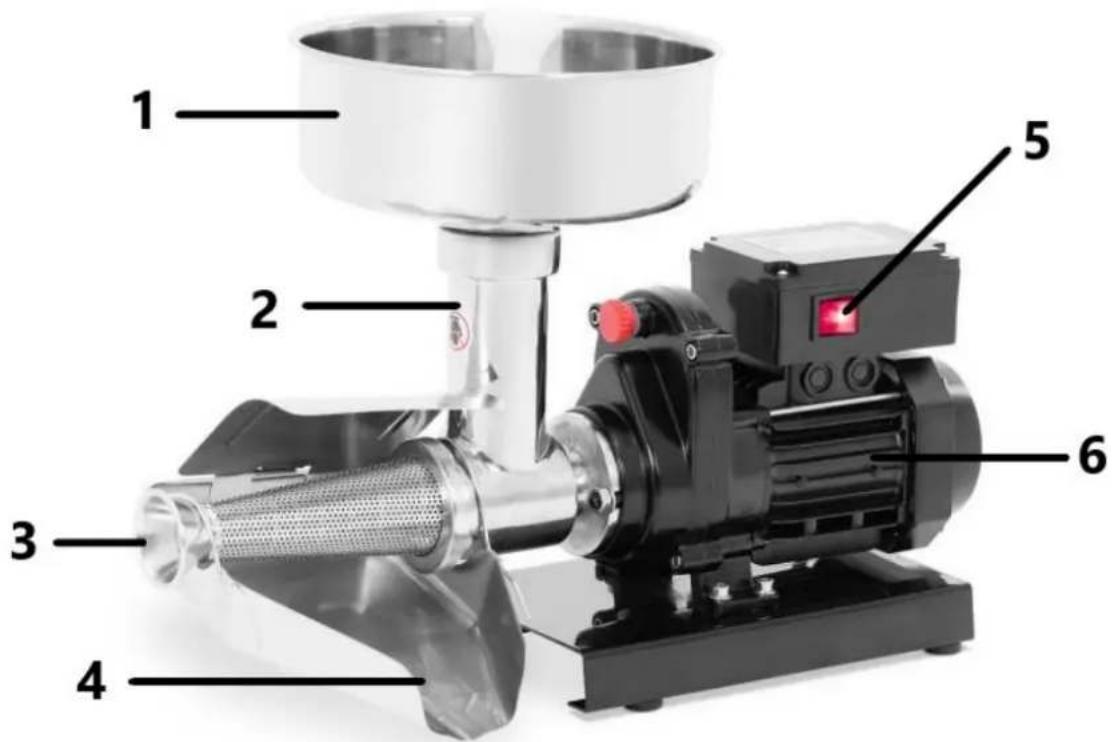

3.1. Beschrijving van het apparaat

RCSQ-01E

1 - Tomatentank
2 - Inlaat pijp
3 - Uitlaat voor tomatenpulp
4 - Sapuitlaatopening
5 - Hoofdschakelaar

6 - Motor

3.2. Klaarmaken voor gebruik

De omgevingstemperatuur mag niet hoger zijn dan 40°C en de relatieve vochtigheid moet lager zijn dan 85%. Zorg voor een goede ventilatie in de ruimte waarin het apparaat wordt gebruikt. Er moet minstens 10 cm afstand zijn tussen elke kant van het apparaat en de muur of andere voorwerpen. Het apparaat moet altijd worden gebruikt op een vlakke, stabiele, schone, brandvrije en droge ondergrond en buiten het bereik van kinderen en personen met beperkte mentale en sensorische functies. Plaats het apparaat zo dat u altijd bij de stekker kunt. Het op het apparaat aangesloten netsnoer moet correct geaard zijn en overeenkomen met de technische gegevens op het productetiket.

Voor het eerste gebruik moet de machine grondig worden gereinigd. Besteed bijzondere aandacht aan het reinigen van de onderdelen die in direct contact komen met voedsel.

3.3. Gebruik van het apparaat

Houd er rekening mee dat! de maximale bedrijfstijd (zonder onderbreking) bedraagt 15 minuten. Laat het apparaat 5 minuten afkoelen voordat u het verder gebruikt.

Belangrijke veiligheidsinstructies:

1. Uitschakelen voordat u de stekker uit het stopcontact haalt: Zorg er altijd voor dat het apparaat is uitgeschakeld voordat u de stekker uit het stopcontact haalt. Als u per ongeluk de stekker uit het stopcontact haalt terwijl deze nog aan staat, wacht dan minstens 10 seconden voordat u de stroom weer aansluit, om mogelijke schade te voorkomen.

2. Onbeheerd apparaat: Laat het apparaat nooit onbeheerd achter terwijl het op de stroombron is aangesloten. Om de veiligheid te garanderen, dient u in de volgende situaties altijd de stekker uit het stopcontact te halen:

3. Als het apparaat niet in gebruik is.

4. Voordat u het apparaat naar een andere locatie verplaatst.
   • Voordat u onderdelen verwijdert of installeert.
   • Bij het reinigen van het apparaat.

Door deze richtlijnen te volgen, draagt u bij aan uw veiligheid en verlengt u de levensduur van het apparaat.

3.4. Reiniging en onderhoud

a) Haal de stekker uit het stopcontact en laat het apparaat volledig afkoelen voor elke reiniging, afstelling of vervanging van accessoires, of als het apparaat niet wordt gebruikt. Wacht tot de draaiende elementen stoppen.
b) Gebruik alleen niet-corrosieve reinigingsmiddelen om het oppervlak te reinigen.
c) Gebruik alleen milde, voedselveilige schoonmaakmiddelen om het apparaat te wassen.
d) Na het reinigen van het apparaat moeten alle onderdelen volledig worden gedroogd alvorens het opnieuw te gebruiken.
e) Bewaar het toestel op een droge, koele plaats, vrij van vocht en directe blootstelling aan zonlicht.
f) Spuit het apparaat niet af met een waterstraal en dompel het niet onder in water.
g) Zorg dat er geen water in het apparaat komt via openingen in de behuizing van het apparaat.
h) Gebruik voor reinigen een zachte, vochtige doek.
i) Na gebruik moet de machine grondig worden gereinigd om bacterievorming te voorkomen.
j) Wij raden aan om de tandwielen, pakking en cilinderinterieur na elke reiniging licht te bevochtigen met bakolie.

VERWIJDERING VAN GEBRUIKTE APPARATEN:

Gooi dit apparaat niet in gemeentelijke afvalsystemen. Lever het in bij een recycling- en verzamelpunt voor elektrische apparaten. Controleer het symbool op het product, de gebruiksaanwijzing en de verpakking. De kunststoffen die voor de bouw van het apparaat zijn gebruikt, kunnen overeenkomstig hun markering worden gerecycleerd. Door te kiezen voor recycling levert u een belangrijke bijdrage aan de bescherming van het milieu.

Neem contact op met plaatselijke autoriteiten voor informatie over plaatselijke recycling.

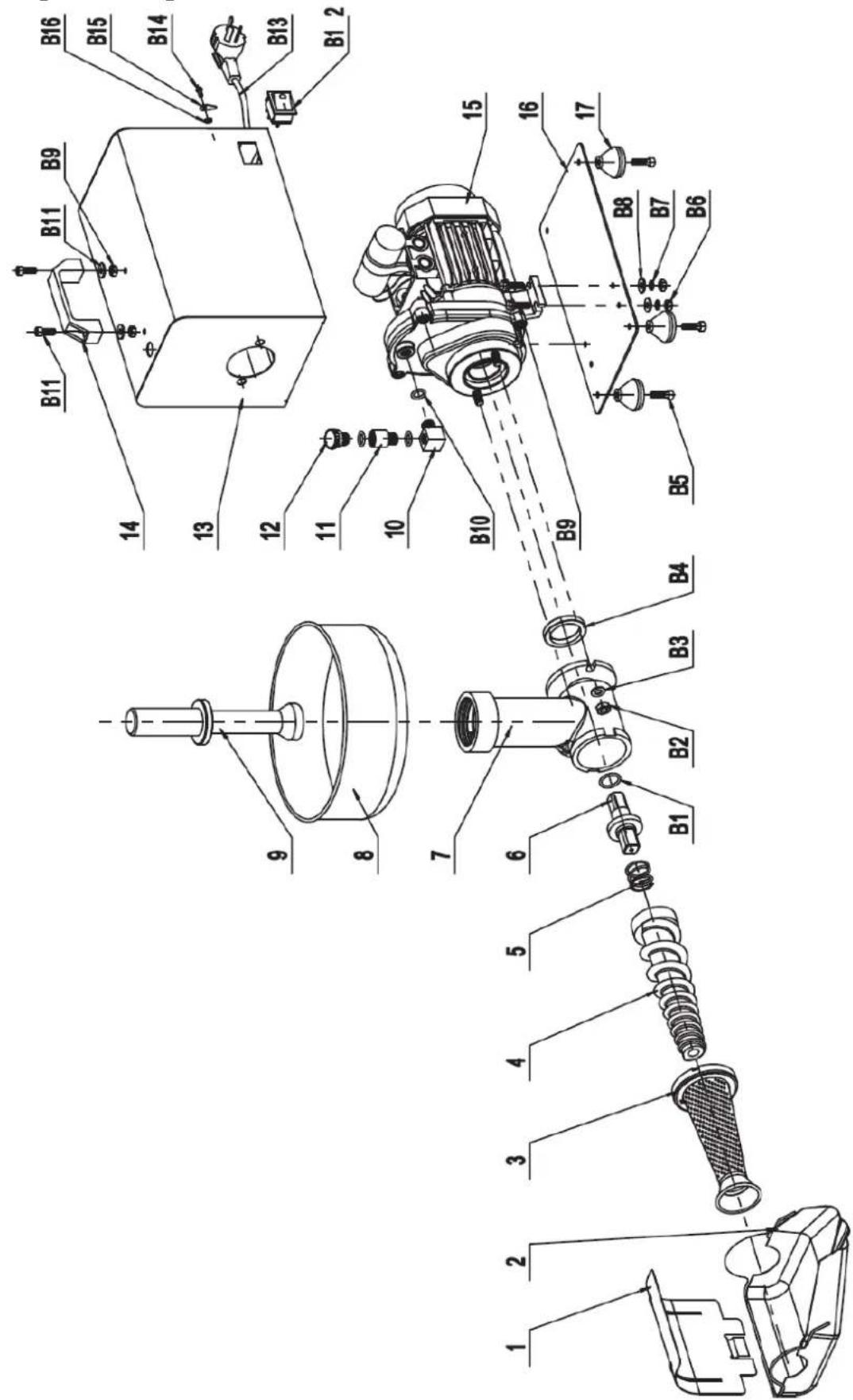

montage tekening

Lijst met onderdelen

Nummer	Beschrijving	aantal	Nummer	Beschrijving	aantal
1	Via beugel	1	B1	O-ring	1
2	Door	1	B2	Zeskantmoer M8	2
3	Filter	1	B3	Platte sluitring 8	2
4	Schroeftoevoer	1	B4	Oliekeerring	1
5	Aandrijfveer	1	B5	Zeshoekige schroef	4
6	Aandrijfas	1	B6	Zeskantmoer M6	4
7	Krop	1	B7	Standaard veerring	4
8	Tragt	1	B8	Platte sluitring 6	6
9	Stamper	1	B9	Zeskantbout met flens	4
10	Forbindelsesstik	1	B10	O Bel	3
11	Connector2	1	B11	Zeshoekige schroef	6
12	Oliegatbout	1	B12	Schakelaar	1
13	Motorkap	1	B13	Hoogspanningslijn	1
14	Vierkant handvat	1	B14	Zeskantschroef M14x10	1
15	Versnellingsbak montage	1	B15	Kaart	1
16	Onderste paneel	1	B16	Zeskantmoer M4	1
17	Rubberen voeten	4
