Termék típusa	Gáz teraszfűtő
Márka	Uniprodo
Modell	UNI_GPH_04
Hőteljesítmény	11 kW
Gáz típusa	Bután, propán vagy keverék
Tápnyomás	50 mbar
Készülékkategória	I_3B/P(50)
Célországok	Németország, Ausztria, Svájc
Tömeg	21,3 kg
Gyújtás	Piezoelektromos (AAA 1,5 V elem mellékelve)
Mozgathatóság	Beépített görgők
Fő anyag	Porbevonatos acél
Biztonsági védelem	Védőrács, hőelem (biztonsági leállítás), felborulás elleni védelem
Használat	Csak kültéren
Ajánlott terület	Nagy kültéri terek (teraszok, piacok)
Reflektor	Igen, a jobb hőeloszlás érdekében
Rögzítés a talajhoz	Rögzítőelemek mellékelve (3 db)
Biztonsági távolság	100 cm magasságban és 100 cm oldalirányban (éghető anyagok esetén)
Karbantartás	Az égő rendszeres tisztítása, éves tömítettségi teszt
Javíthatóság	Csak feljogosított szervizközpont által
Csomagolás tartalma	Alkatrészek, szerszámkészlet, elem, használati útmutató

Gyakran ismételt kérdések - UNI_GPH_04 Uniprodo

Hogyan gyújtsa be a UNI_GPH_04 fűtőtestet?

Nyissa ki a gázpalack szelepét. Nyomja meg és fordítsa a vezérlőgombot PILOT állásba. Tartsa lenyomva 60 másodpercig, majd nyomja meg többször a gyújtógombot, amíg a pilótaláng be nem gyullad. Engedje el a gombot, és fordítsa a kívánt hőfokállásba.

Milyen típusú gázt használjon ehhez a fűtőtesthez?

Csak propánt, butánt vagy ezek keverékét használja. A tápnyomásnak 50 mbar-nak kell lennie. Soha ne használjon szabályozatlan gázt.

Használhatom ezt a fűtőtestet beltéren?

Nem, ez a fűtőtest csak kültéri használatra készült, jól szellőző helyen. Beltéri használata szén-monoxid-mérgezés és tűzveszély kockázatával jár.

Hogyan végezzen tömítettségi tesztet?

Készítsen szappanos oldatot (fél víz, fél folyékony mosószer). Nyissa ki a gázellátást, és vigye fel az oldatot minden csatlakozásra (tömlő, szabályozó, szelepek). Ha buborékok képződnek, szivárgás van. Húzza meg a csatlakozásokat vagy cserélje ki a hibás alkatrészeket. Soha ne használjon nyílt lángot.

Mit tegyen, ha a pilótaláng nem gyullad be?

Ellenőrizze, hogy a gázcsap nyitva van-e, a palack nem üres-e, a nyílás nincs-e elzáródva, vagy nincs-e levegő a vezetékekben. Tisztítsa meg a pilótaláng körüli területet, és győződjön meg arról, hogy a csatlakozások szorosak. Ha a probléma továbbra is fennáll, forduljon szakemberhez.

Hogyan tisztítsa a fűtőtestet?

Használjon puha, nedves ruhát a felületek tisztításához. Ne használjon gyúlékony vagy maró hatású tisztítószereket. Rendszeresen távolítsa el a törmeléket az égőből a biztonságos működés érdekében. Takarja le az égőt, ha nem használja.

Kicserélhetem a gáztömlőt magam?

Ajánlott a tömlőt minősített gázszerelővel kicseréltetni. Ha saját maga cseréli, csak a helyi előírásoknak megfelelő tömlőt használjon, és a csere után végezzen tömítettségi tesztet.

Hogyan tárolja a készüléket télen?

Zárja el a gázpalack szelepét, vegye le a szabályozót és a tömlőt. Ellenőrizze a szelep tömítettségét. Tárolja a palackot szellőző helyen, gyermekektől elzárva, soha ne pincében. Takarja le a fűtőtestet a védelem érdekében.

Milyen fontos biztonsági óvintézkedések vannak?

Tartson legalább 100 cm távolságot éghető anyagoktól. Soha ne hagyja a készüléket felügyelet nélkül. Győződjön meg arról, hogy a tömlő nem érintkezik forró felületekkel. Évente végezzen tömítettségi tesztet. Ne használja gyúlékony folyadékok közelében.

A készülék összeszerelve érkezik?

Nem, a fűtőtest készletként érkezik, és összeszerelést igényel. Kövesse a kézikönyv részletes összeszerelési útmutatóját. Alapvető szerszámok (csavarhúzó, kulcs) és egy AAA elem mellékelve.

HASZNÁLATI ÚTMUTATÓ UNI_GPH_04 Uniprodo

Ezt a felhasználói kézikönyvet gépi fordítással fordították le. Minden erőfeszítést megtettünk a fordítás pontosságának biztosítása érdekében, de kérjük, vegye figyelembe, hogy az automatizált fordítások nem tökéletesek, és nem az emberi fordítók helyettesítésére szolgálnak. A felhasználói kézikönyv hivatalos változata angol nyelvű. A lefordított változat és az eredeti angol nyelvű változat közötti eltérések nem jogilag kötelező érvényűek. Ha bármilyen kérdése van a fordítás pontosságával kapcsolatban, kérjük, olvassa el az angol nyelvű változatot, amely a hivatalos hivatkozási alap.

Műszaki adatok

Paraméter leírása Paraméter értéke
Precíziós mérleg Gáz teraszfűtés
Modell	UNI_GPH_01	UNI_GPH_03	UNI_GPH_04
Hőbevitel [KW] 11
Rendeltetési ország DE, AT, CH
Készülék kategória	I3B/P(50)
Gázfajta Bután, propán vagy ezek keverékei
Gázellátási nyomás [mbar] 50
PIN-kód	0063BU7882
Súly [kg]	15,2	20,4	21,3

1. Általános leírás

A felhasználói kézikönyv célja, hogy segítse a készülék biztonságos és problémamentes használatát. A terméket szigorú műszaki irányelvek szerint, a legkorszerűbb technológiák és alkatrészek felhasználásával tervezik és gyártják. Ezenkívül a legszigorúbb minőségi előírásoknak megfelelően készül.

NE HASZNÁLJA A KÉSZÜLÉKET, HA NEM OLVASTA ÉS ÉRTETTE MEG ALAPOSAN EZT A HASZNÁLATI ÚTMUTATÓT.

A készülék élettartamának meghosszabbítása és a problémamentes működés biztosítása érdekében használja a készüléket a jelen használati útmutatónak megfelelően, és rendszeresen végezze el a karbantartási feladatokat. A jelen felhasználói kézikönyvben szereplő műszaki adatok és specifikációk naprakészek. A gyártó fenntartja a jogot a minőség javításával kapcsolatos változtatásokra. A készüléket úgy tervezték, hogy a technológiai fejlődés és a zajcsökkentési lehetőségek figyelembevételével a lehető legkisebbre csökkentse a zajkibocsátás kockázatát.

Legenda

A termék megfelel a vonatkozó biztonsági előírásoknak.

Használat előtt olvassa el a használati utasítást.

FIGYELMEZTETÉS! vagy VIGYÁZAT! vagy EMLÉKEZTETÉS! Az adott helyzetre alkalmazható.

(általános figyelmeztető jel)

VIGYÁZAT: Mérgező anyagok, mérgezésveszély!

Ne nyúlj hozzá!

FIGYELEM! Forró felület, égési sérülések veszélye!

NE FELEDJE! A jelen kézikönyvben található rajzok csak illusztrációs célokat szolgálnak, és egyes részletek eltérhetnek a tényleges terméktől.

2. Használati biztonság

FIGYELEM!

Olvasson el minden biztonsági figyelmeztetést és útmutatót! A figyelmeztetések és utasítások be nem tartása súlyos sérülést vagy akár halált is okozhat.

A figyelmeztetésekben és utasításokban az "eszköz" vagy "termék" kifejezések a következőkre utalnak:

Gáz teraszfűtés

2.1. Munkahelyre vonatkozó biztonsági szabályok

a) Győződjön meg arról, hogy a munkahely tiszta és jól megvilágított. A rendetlen vagy rosszul megvilágított munkahely balesetekhez vezethet. Próbáljon előre gondolkodni, figyelje meg, mi történik, és használja a józan eszét, amikor a készülékkel dolgozik.
b) Ne használja a készüléket robbanásveszélyes környezetben, például gyúlékony folyadékok, gázok vagy por jelenlétében. A készülék szikrákat generál, amelyek meggyújthatják a port vagy a füstöt.
c) Ha sérülést vagy szabálytalan működést észlel, azonnal kapcsolja ki a készüléket, és haladéktalanul jelentse a felügyelőnek.
d) Ha nem biztos abban, hogy a termék megfelelően működik-e, vagy ha sérülést talál, forduljon a gyártó szervizközpontjához.
e) A termék javítását kizárólag a gyártó szervizközpontja végezheti el. Ne próbálja meg saját maga elvégezni a javításokat!
f) A készüléket jól szellőző helyiségben használja.
g) Rendszeresen ellenőrizze a biztonsági címkék állapotát. Ha a címkék olvashatatlanok, ki kell cserélni öket.
h) Kérjük, hogy ezt a kézikönyvet a későbbi használathoz tartsa kéznél. Ha ezt a készüléket harmadik félnek adják át, a kézikönyvet is át kell adni vele együtt.
i) A csomagolóelemeket és az apró szerelési alkatrészeket gyermekek számára nem hozzáférhető helyen tartsa.
j) Tartsa távol a készüléket gyermekektől és háziállatoktól!
k) Ha ezt a készüléket egy másik berendezéssel együtt használják, a többi használati utasítást is be kell tartani.

Ne feledje! Vigyázzon a gyermekekre és más járókelőkre a készülék működtetése közben.

2.2. Személyekre vonatkozó biztonsági szabályok

a) Ne használja a készüléket fáradtan, betegen, illetve alkohol, kábítószerek vagy gyógyszerek hatása alatt, amelyek jelentősen ronthatiák a készülék kezelési képességét.
b) A készüléket csak olyan fizikailag alkalmas személyek kezelhetik, akik képesek a készülék kezelésére megfelelően képzettek, ismerik ezt a kézikönyvet, és a munkavédelem keretein belül képzettek.
c) A készülékkel végzett munka során használja a józan eszét, és maradjon éber. A készülék használata közbeni átmeneti koncentrációvesztés súlyos sérülésekhez vezethet.
d) A készülék nem játék. A gyermekeket felügyelni kell, hogy ne játszanak a készülékkel.
e) Használat közben ne tegye a kezét vagy más tárgyakat a készülék belsejébe!

2.3. Biztonságos eszközhasználat

a) Ne használja a készüléket, ha a "ON/OFF" kapcsoló nem működik megfelelően (nem kapcsolja be és ki a készüléket). Azok a készülékek, amelyek nem kapcsolhatók be és ki az ON/OFF kapcsolóval, veszélyesek nem szabad működtetni őket, és meg kell javíttatni.
b) A beállítás, tisztítás és karbantartás megkezdése előtt válassza le a készüléket az áramforrásról. Egy ilven megelőző intézkedés csökkenti a véletlen aktiválás kockázatát.
c) Amikor nem használja, tárolja biztonságos helyen, gyermekektől és a készüléket nem ismerő személyektől, akik nem olvasták el a használati útmutatót, távol. A készülék veszélyt jelenthet a tapasztalatlan felhasználók kezében.
d) Tartsa a készüléket tökéletes műszaki állapotban. Minden használat előtt ellenőrizze az általános sérüléseket, különösen a mozgó alkatrészeket, hogy nincsenek-e megrepedt részek vagy elemek, valamint minden olyan egyéb körülményt, amely hatással lehet a készülék biztonságos működésére. Ha sérülést észlel, használat előtt adja át a készüléket javításra.
e) Tartsa a készüléket gvermekek elől elzárya.
f) A készülék javítását vagy karbantartását csak szakképzett személyek végezhetik, kizárólag eredeti pótalkatrészek felhasználásával. Ez biztosítia a biztonságos használatot.
g) A készülék működési épsegének biztosítása érdekében ne távolítsa el a gyárilag felszerelt védőburkolatokat, és ne lazítsa meg a csavarokat.
h) A készülék raktár és a rendeltetési hely közötti szállításakor és kezelésénél tartsa be a kézi szállításra vonatkozó munkavédelmi alapelveket, amelyek abban az országban érvényesek, ahol a készüléket használni fogják.
i) A munka során ne mozgassa, állítsa vagy forgassa a készüléket.
j) Ne hagyja felügyelet nélkül a készüléket használat közben.
k) Rendszeresen tisztítsa meg a készüléket, hogy megakadályozza a makacs szennyeződések felhalmozódását.
I) Minden használat előtt győződjön meg arról, hogy a fúvóka helyesen van-e felszerelve a készülékbe, és hogy a tömlő megfelelően van-e csatlakoztatva és nem sérült-e.
m) Ne lépie túl az ajánlott tápfeszültségi nyomást, mert ez károsíthatia a készüléket.

n) A készülék nem játék. A tisztítást és karbantartást gyermekek felnőtt személy felügyelete nélkül nem végezhetik.
o) Tilos beavatkozni a készülék szerkezetébe annak paramétereinek vagy felépítésének megváltoztatása érdekében.
p) Tartsa a készüléket tűz- és hőforrásoktól távol.
q) Ne lépje túl a maximálisan megengedett üzemi nyomást!
r) Ne takarja le a szellőzőnyílásokat!
s) MEGJEGYZÉS: Működés közben a készülék egyes elemei nagyon forróvá válnak - leforrázási veszély!
t) A készülék gázellátásának megengedett legnagyobb nyomását nem szabad túllépni! Csak nyomásszabályozóval és megfelelő fúvókákkal ellátott gázellátást használjon.

FIGYELEM! A készülék biztonságos kialakítása és védőfunkciói, valamint a kezelőt védő kiegészítő elemek használata ellenére a készülék használata során még mindig fennáll a baleset vagy sérülés csekély kockázata. Maradjon éber és használja a józan eszét a készülék használatakor.

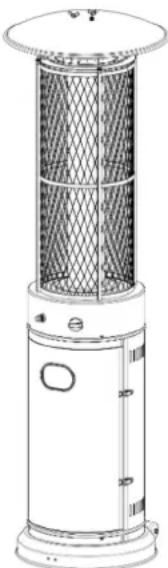

3. Használati iránymutatások

A terméket professzionális használatra tervezték nagyméretű kültéri terekben, hatékony fütést biztosítva hideg időjárás esetén. Kényelmes környezetet biztosít a vendégek számára olyan területeken, mint az éttermi teraszok vagy a piaci standok. A termék a beépített görgők segítségével a kívánt helyre mozgatható, így praktikus megoldás a meleg fenntartására kültéri környezetben.

A felhasználó felel a készülék nem rendeltetésszerű használatából eredő károkért.

3.1. Felkészülés a használatra

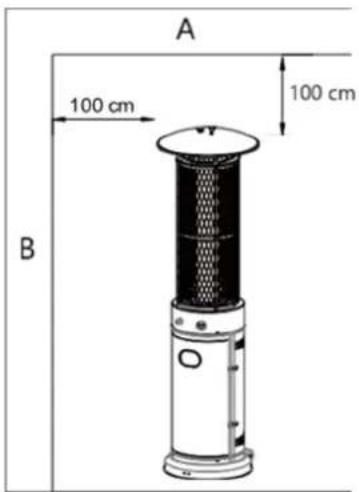

KÉSZÜLÉK HELYE

A- Mennyezet
B- Fal

a) A termék elsősorban csak kültéri használatra készült. Mindig gondoskodjon a megfelelő friss levegő szellőztetéséről.
b) Mindig tartson megfelelő távolságot a nem védett éghető anyagoktól.

azaz a teteje legalább 100 cm, az oldala pedig legalább 100 cm.

c) A terméket vízszintes, szilárd talajon kell elhelyezni.
d) Soha ne üzemeltesse a terméket robbanásveszélyes környezetben, például olyan területeken, ahol benzint vagy más gyúlékony folyadékokat vagy gözöket tárolnak.
e) A termék erős széltől való védelme érdekében a talapzatot csavarokkal rögzítse biztonságosan a talajhoz.

GÁZIGÉNY

a) Csak propánt, butánt vagy e gázok keverékét használja.
b) Az alkalmazott nyomásszabályozónak és tömlőszerelvénynek meg kell felelnie a helyi szabványos előírásoknak.
c) A telepítésnek meg kell felelnie a helyi előírásoknak, vagy ilyen előírások hiányában a cseppfolyósított propángázok tárolására és kezelésére vonatkozó szabványoknak.
d) A horpadt, rozsdás vagy sérült tartály veszélyt jelenthet, ezért a tartály szállítójának ellenőriznie kell. Soha ne használjon olyan tartályt, amelynek szelepcsatlakozása sérült.
e) A tartályt úgy kell elhelyezni, hogy lehetővé tegye a gözelvonást a működtető palackból.
f) Soha ne csatlakoztasson szabályozatlan tartályt a fütőberendezéshez.

SZIVÁRGÁSVIZSGÁLAT

A fütőberendezés gázcsatlakozásait szállítás előtt a gyárban szivárgásvizsgálatnak vetik alá. A teljes gázzárósági ellenőrzést azonban a telepítés helyszínén kell elvégezni a szállítás során esetlegesen előforduló helytelen kezelés vagy a túlzott nyomásnak való kitettség miatt.

a) Készítsen szappanoldatot folyékony mosószer és víz egyenlő arányú keverésével. Vigye fel az oldatot szórófejes flakon, ecset vagy rongy segítségével. Gázszivárgás esetén a csatlakozási pontokon szappanbuborékok képződnek.
b) Végezze el a szivárgásvizsgálatot egy teli gázpalackkal.
c) Győződjön meg róla, hogy a biztonsági szabályozószelep OFF állásban van.
d) Kapcsolja be a gázellátást.
e) Szivárgás esetén azonnal zárja el a gázellátást. Húzza meg a szivárgó szerelvényeket, kapcsolja be a gázellátást, és ellenőrizze újra a szivárgást.
f) Soha ne végezzen szivárgásvizsgálatot dohányzás közben.

Az első használat előtt szerelje szét a készüléket és minden alkatrészét, és tisztítsa meg.

3.2. Felszerelés

SZÜKSÉGES SZERSZÁMOK

a) Közepes pengéjű Phillips csavarhúzó
b) Szappanos szórófejes flakon a szivárgásvizsgálathoz

UNI_GPH_03 & UNI_GPH_04

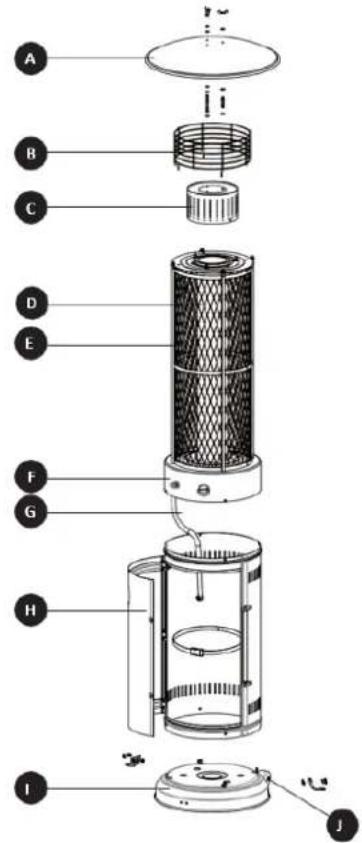

ALKATRÉSZ-ÁBRÁZOLÁS

Alkatrész száma A készülék leírása Mennyiség
A	Visszaverődés-csökkentő	1
B	Felső védőháló	1
C	Háló
D	Rombikus	védőháló
E	Fűtőtest	1
F	Vezérlődoboz	1
G	Gázcső	1
H	Hengerház
I	Berendezés	alapja
J	Kerék

A HARDVER TARTALMA

Szám A készülék leírása Mennyiség

AA	Szárnyas	anya
BB	alátét	6
CC	Stud
DD M5 * 10 csavar 11
EE	Földi	rögzítő
FF Csavar M6 * 10 6
GG	M6-os	anya
HH	Philips	csavarhúzó
II	Laposkulcs
JJ AAA elem (1,5 V) 1

ÖSSZESZERELÉSI ELJÁRÁSOK

1. A termék erős széltől való védelme érdekében a talapzatot csavarokkal rögzítse biztonságosan a talajhoz. Fordítsa meg az alapot, és rögzítse a földi horgonyt az alaphoz az M6 * 10-es csavar és a Φ6-os alátét segítségével az ábrán látható módon. Rögzítse a földi horgonyt az M6-os anyával. Ismételje meg a folyamatot a maradék két földi horgonnyal, majd állítsa vissza az alapot függőleges helyzetbe.

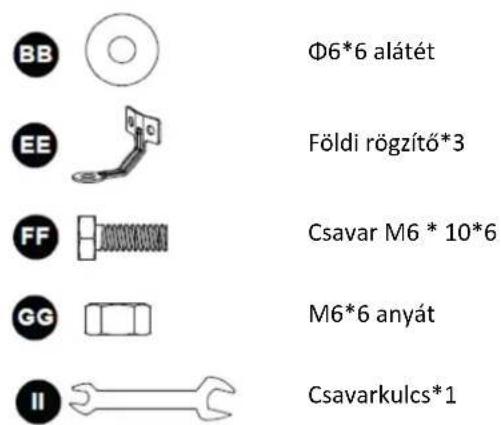

Használt hardver

6*6 alátét

Földi rögzító*3

Csavar M6 * 10*6

M6*6 anyát

Csavarkulcs*1

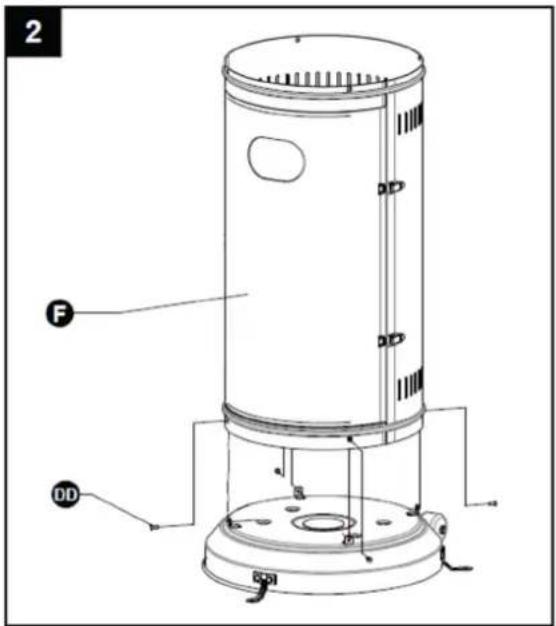

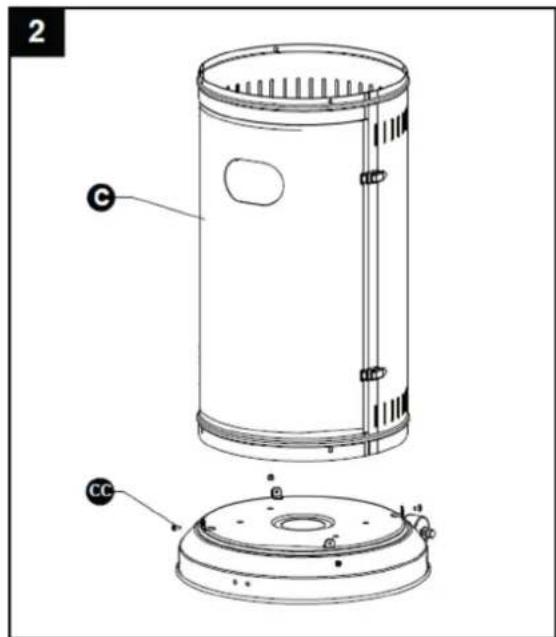

1. Szerelje össze a hengerházakat.

Rögzítse a hengerházat az alaphoz 4 db M5 * 10-es csavarral.

Használt hardver

M5*10*4 csavar

Philips csavarhúzó*1

1. Szerelje össze a fütötestet.

Rögzítse a fűtőtestet a hengerházhoz 4 db M5 * 10-es csavarral.

Használt hardver

M5*10*4 csavar

Philips csavarhúzó*1

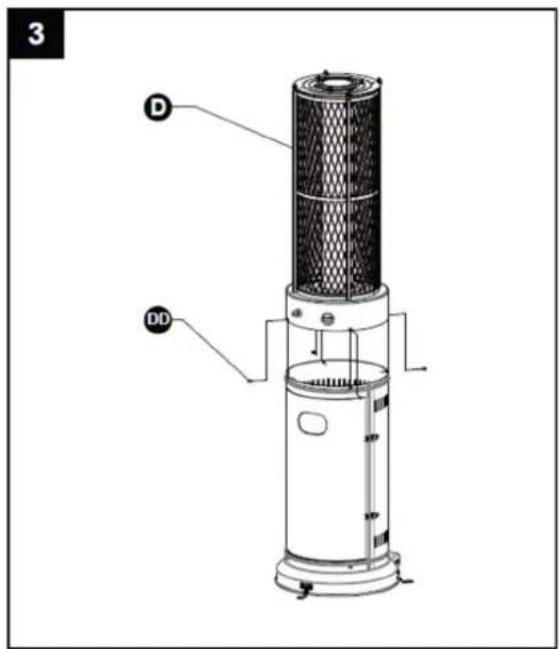

1. Állítsa össze a hálót.

Rögzítse a hálót a fűtőtesthez 3 db M5 * 10-es csavarral.

Használt hardver

M5*10*3 csavar

Philips csavarhúzó*1

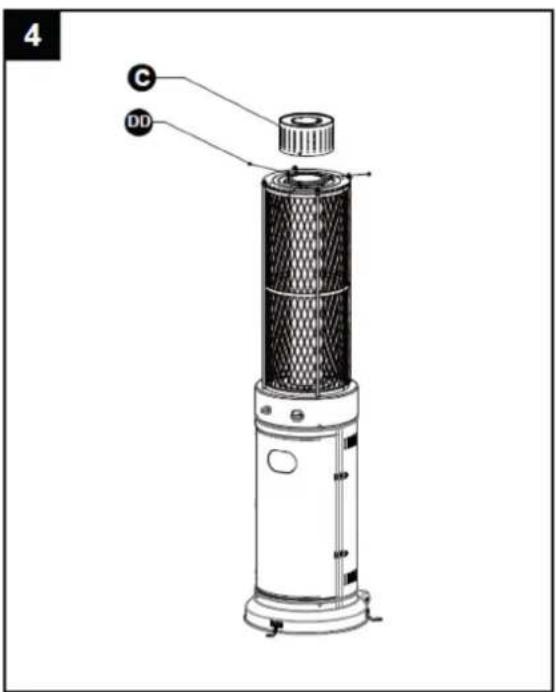

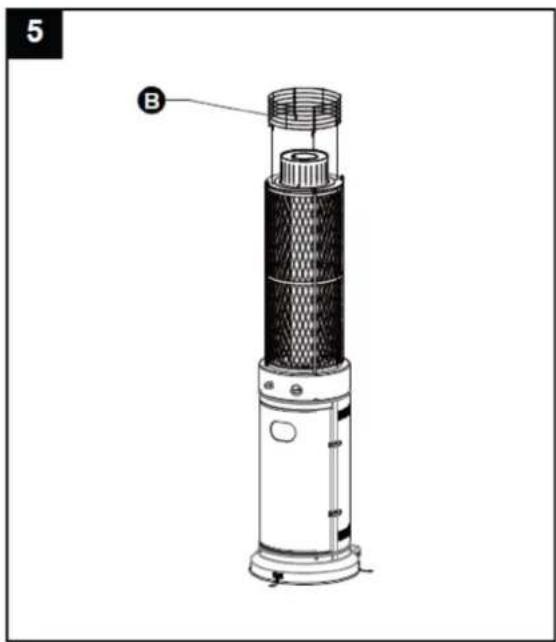

1. Szerelje össze a felső védőhálót közvetlenül a fűtőtestre.

VIGYÁZAT! Ne akasszon ruhát vagy más gyúlékony anyagot a termékre, illetve ne helyezzen a re/közelébe. HOT! NE ÉRINTSE MEG!

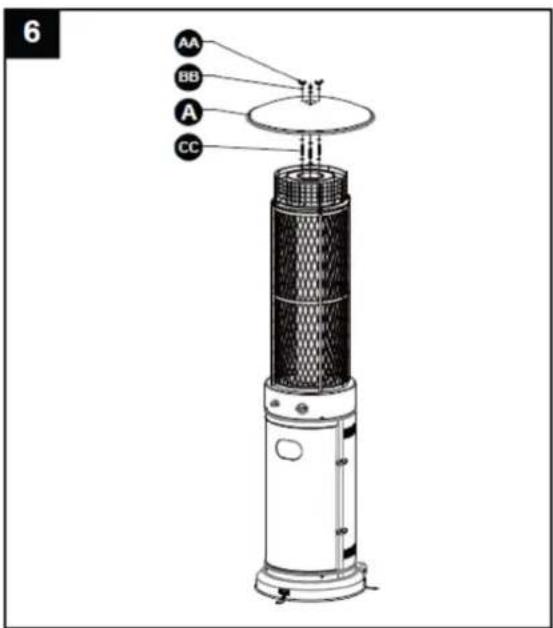

1. Szerelje össze a fényvisszaverőt.

a) Csavarozzon 3db szegecset a háló tetejére, 3db Φ6-os alátétet használva az aljához és 3db Φ6-os alátétet a tetejéhez.
b) Helyezze a fényvisszaverőt a csapra, és rögzítse őket 3db szárnyas anyával és 3db alátéttel.

Használt hardver

Szárnyas anya*3

alátét Φ6*9

Stud*3

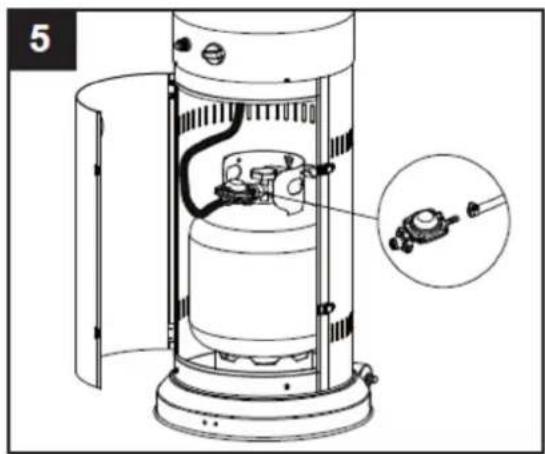

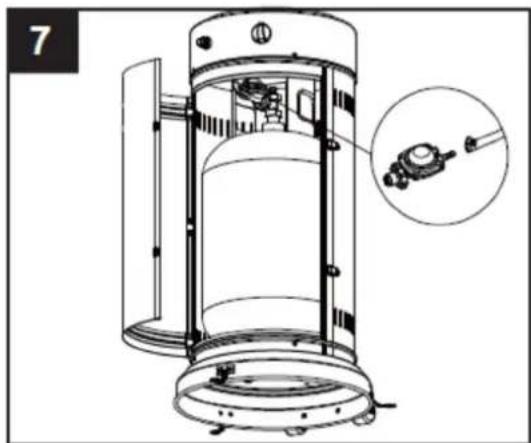

1. Csatlakoztassa a gáztömlőt és a szabályozót, majd csatlakoztassa a szabályozót a gázpalackhoz.

VIGYÁZAT: Győződjön meg róla, hogy a tömlő nem érintkezik magas hőmérsékletű kkel, mivel ez olvadáshoz és szivárgáshoz vezethet, ami esetleg tüzet okozhat.

Miután a palackot elhelyezte a fütőberendezés belsejében, rögzítse biztonságosan egy hevederrel vagy blokkszíjjal.

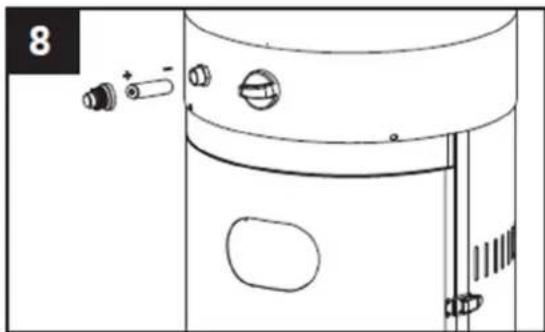

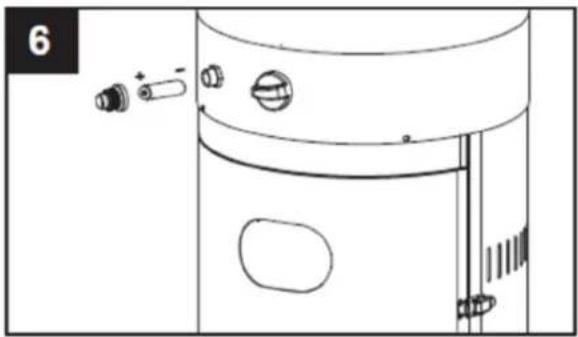

1. Csavarja ki a kapcsológombot, töltsön be egy kis elemet, és húzza meg a kapcsológombot.

Használt hardver

JJ

AAA elem (1,5 V) *1

1. Szivárgásellenőrzés.

Ezt az eljárást az első használatbavétel előtt, évente, valamint minden alkalommal, amikor gázelemeket cserélnek vagy szervizelnek, el kell végezni. A vizsgálat során ne dohányozzon, és távolítson el minden gyújtóforrást. Az ellenőrizendő területeket lásd az alábbi ábrán. Állítsa az összes égőszabályozót kikapcsolt állásba, és nyissa ki a gázellátó szelepet. Vigyen fel egy egyenlő arányú folyékony szappan és víz oldatot az összes illesztésre és csatlakozásra, beleértve a szabályozót, a tömlót, az elosztókat és a szelepeket.

Ha buborékok jelennek meg, az gázszivárgást jelez. Húzza meg a meglazult kötéseket, vagy cserélje ki a hibás alkatrészeket. Ellenőriztesse a terméket tanúsított gázszerelővel.

Ha a szivárgás továbbra is fennáll, azonnal zárja el a gázellátást, húzza ki, és vizsgáltassa meg a terméket hitelesített gázszerelővel vagy kereskedővel. Ne működtesse a terméket, amíg a szivárgás teljesen meg nem szűnik.

VIGYÁZAT:

- A szivárgásvizsgálatot évente és minden alkalommal el kell végezni, amikor egy palackot csatlakoztatnak, vagy ha a gázrendszer egy részét kicserélik.

- Soha ne használjon nyílt lángot a gázszivárgás ellenőrzésére. Ügyeljen arra, hogy a szivárgás ellenőrzése közben ne legyenek szikrák vagy nyílt lángok a területen. A szikrák vagy nyílt lángok tüzet vagy robbanást, anyagi kárt, súlyos testi sértést vagy halált okoznak.

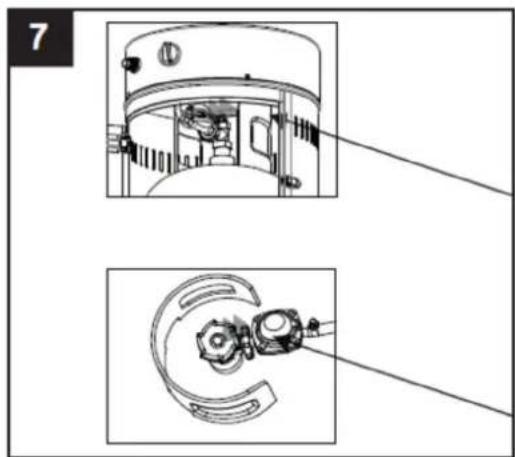

Tömlő / szabályozó csatlakozó

Szabályozó / palack csatlakoztatása

UNI_GPH_01

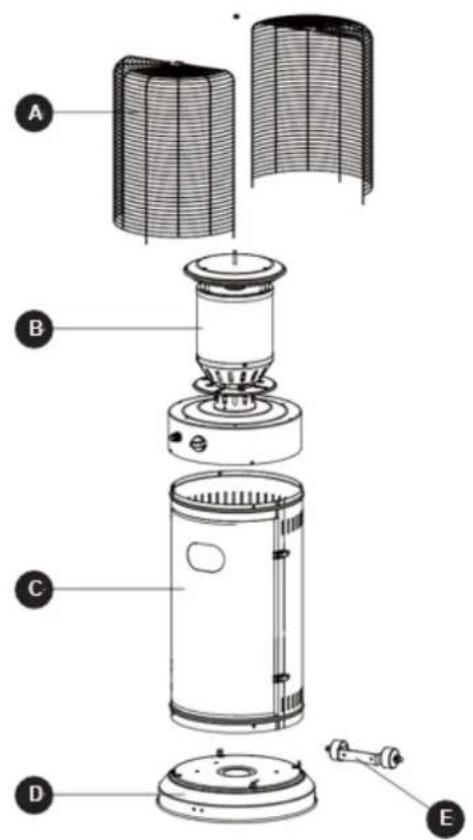

ALKATRÉSZ-ÁBRÁZOLÁS

Alkatrész száma A készülék leírása Mennyiség
A	Lángszűrő védőburkolat	1
B	Égő szerelvény 1
C	Hengerház
D	Berendezés	alapja
E	Kerék

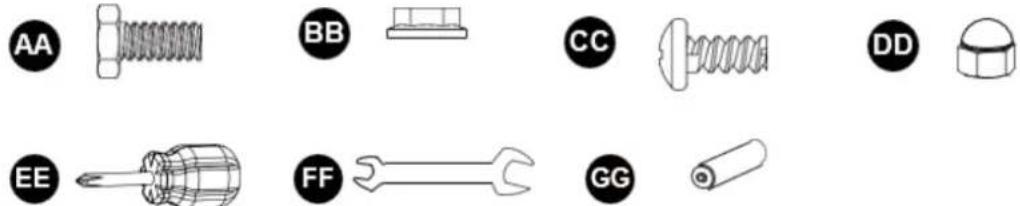

A HARDVER TARTALMA

Szám A készülék leírása Mennyiség
AA Csavar M8 * 16 2
BB	M8	karimás
CC M5 * 8-as csavar 8
DD	M6	kupola
EE	Philips	csavarhúzó
FF	Laposkulcs
GG AAA elem (1,5 V) 1

anya

anya

ÖSSZESZERELÉSI ELJÁRÁSOK

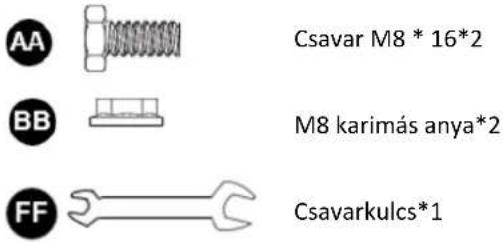

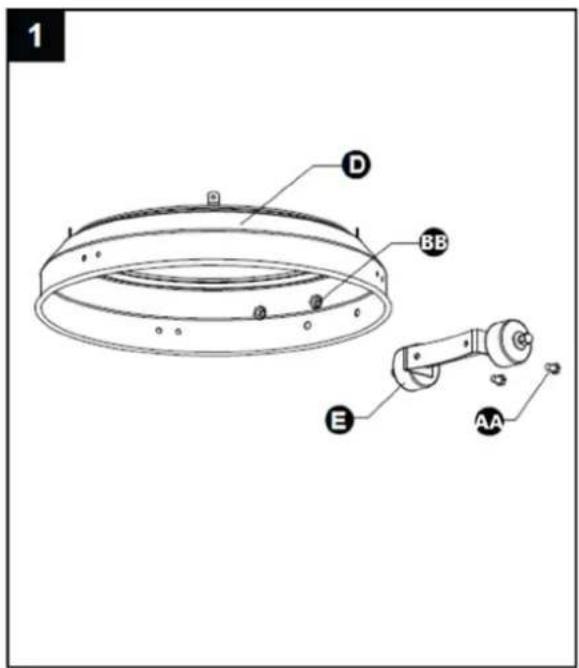

1. Használjon 2db M8 * 16-os csavart és M8-as peremanyát a kerékkel ellátott konzol és a talapzat összekapcsolásához.

Használt hardver

1. Használjon 4db M5 * 8-as csavart a hengerház alap és az állvány összekapcsolásához.

Használt hardver

M5*8*4 csavar

Philips csavarhúzó*1

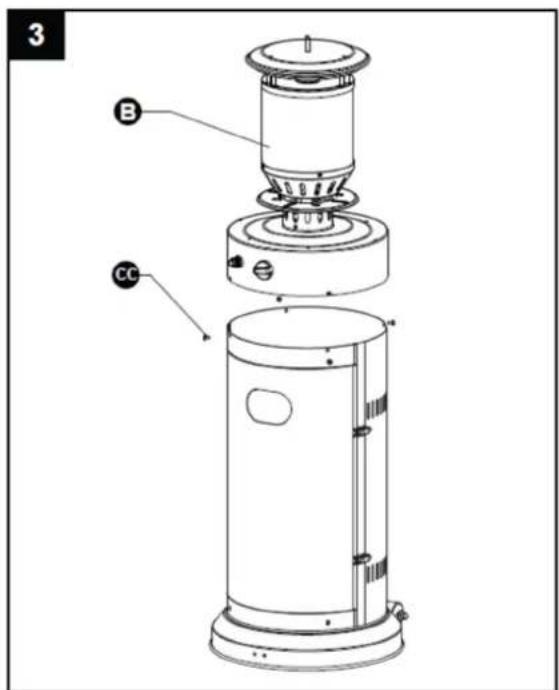

1. Használjon 4db M5 * 8-as csavart az égőfej és a hengerház testének összekapcsolásához.

Használt hardver

CC

M5*8*4 csavar

EE

Philips csavarhúzó*1

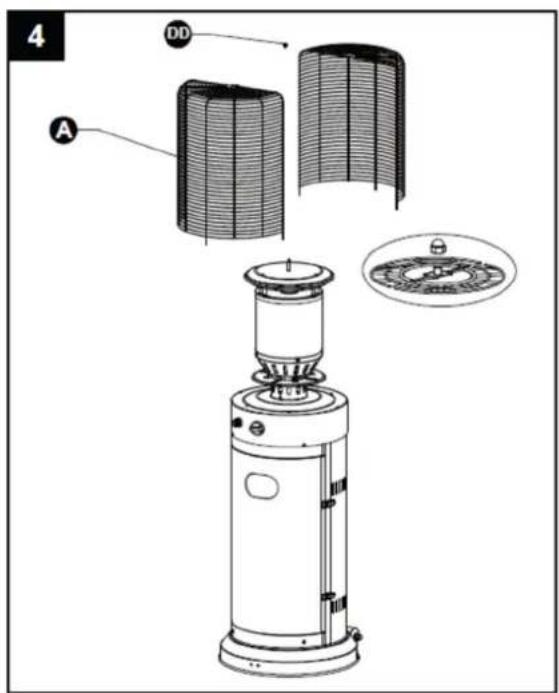

1. Az M6-os kupola anya segítségével csatlakoztassa a két fél védőburkolatot az égőfejhez.

VIGYÁZAT! Ne akasszon ruhát vagy más gyúlékony anyagot a termékre, illetve ne helyezzen a re/közelébe. HOT! NE ÉRINTSE MEG!

Használt hardver

DD

M6 kupola anya*1

1. Csak propán megfelelő tömlőcsatlakozás.

VIGYÁZAT: Győződjön meg róla, hogy a tömlő nem érintkezik magas hőmérsékletű

felületekkel, mivel ez olvadáshoz és szivárgáshoz vezethet, ami esetleg tüzet okozhat.

Miután a palackot elhelyezte a fütőberendezés belsejében, rögzítse biztonságosan egy hevederrel vagy blokkszíjjal.

A fütőberendezést egy stabil és erős asztalra kell rögzíteni, amely a padlótól legalább 40 cm magasan van.

1. Csavarja ki a kapcsológombot, töltsön be egy kis elemet, és húzza meg a kapcsológombot.

Használt hardver

AAA elem (1,5 V) *1

1. Szivárgásellenőrzés.

Ezt az eljárást az első használatbavétel előtt, évente, valamint minden alkalommal, amikor gázelemeket cserélnek vagy szervizelnek, el kell végezni. A vizsgálat során ne dohányozzon, és távolítson el minden gyújtóforrást. Az ellenőrizendő területeket lásd az alábbi ábrán. Állítsa az összes égőszabályozót kikapcsolt állásba, és nyissa ki a gázellátó szelepet. Vigyen fel egy egyenlő arányú folyékony szappan és víz oldatot az összes illesztésre és csatlakozásra, beleértve a szabályozót, a tömlót, az elosztókat és a szelepeket.

Ha buborékok jelennek meg, az gázszivárgást jelez. Húzza meg a meglazult kötéseket, vagy cserélje ki a hibás alkatrészeket. Ellenőriztesse a terméket tanúsított gázszerelővel.

Ha a szivárgás továbbra is fennáll, azonnal zárja el a gázellátást, húzza ki, és vizsgáltassa meg a terméket hitelesített gázszerelővel vagy kereskedővel. Ne működtesse a terméket, amíg a szivárgás teljesen meg nem szűnik.

VIGYÁZAT:

- A szivárgásvizsgálatot évente és minden egyes alkalommal el kell végezni, amikor egy palackot csatlakoztatnak, vagy ha a gázrendszer egy részét kicserélik.

- Soha ne használjon nyílt lángot a gázszivárgás ellenőrzésére. Ügyeljen arra, hogy a szivárgás ellenőrzése közben ne legyenek szikrák vagy nyílt lángok a területen. A szikrák vagy nyílt lángok tüzet vagy robbanást, anyagi kárt, súlyos testi sértést vagy halált okoznak.

Tömlő / szabályozó csatlakozó

Szabályozó / palack csatlakoztatása

3.3. Tevékenység

KAPCSOLJA BE A TERMÉKET

a) Kapcsolja be teljesen a gázpalack szelepét.

b) Nyomja meg és fordítsa a változtatható vezérlógombot a PILOT állásba (az óramutató járásával ellentétes irányban 90°).

c) Nyomja le a változtatható vezérlógombot, és tartsa lenyomva 60 másodpercig. A változtatható vezérlógomb lenyomva tartása közben többször nyomja meg a gyújtógombot, amíg a gyújtólang fel nem gyullad. A gyújtólang meggyulladása után engedje el a változtatható szabályozógombot.

FIGYELEM!

• Ha új tartályt csatlakoztatott, akkor legalább egy percet várjon, amíg a gázvezetékben lévő levegő kiürül a vezérlőnyíláson keresztül.
• A gyújtólang begyújtásakor győződjön meg arról, hogy a gyújtógomb megnyomásakor a változtatható vezérlógombot folyamatosan lenyomva tartja. A változtatható vezérlógombot a gyújtólang meggyújtása után lehet elengedni.
  • Ha a gyújtóláng nem gyullad ki vagy kialszik, ismételje meg a fenti c) lépést.

d) Miután a gyújtóláng meggyulladt, fordítsa a változtatható szabályozógombot a maximális állásba, és hagyja ott legalább 5 percig, mielőtt a gombot a kívánt hőmérsékleti állásba fordítja.

VIGYÁZAT: Működés előtt ellenőrizze és győződjön meg róla, hogy az üvegen nem talál törést.

KAPCSOLJA KI A TERMÉKET

a) Fordítsa a változtatható vezérlőgombot PILOT állásba.
b) Nyomja meg és fordítsa a változtatható vezérlőgombot OFF állásba.

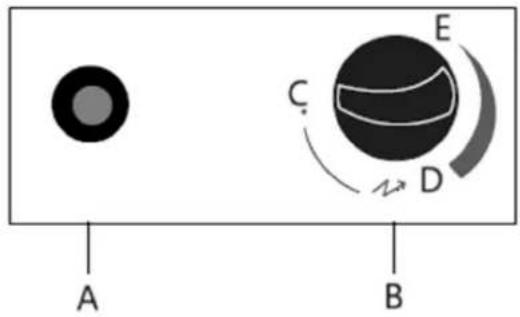

A- Gyújtó

B- PILOT: Változó vezérlögomb

C- OFF: A fűtés leáll

D- HIGH: Maximális hőmérsékleti pozíció

E- LOW: Minimális hőmérséklet pozíció

c) Zárja el teljesen a gázpalack szelepét.

3.4. Tárolás

a) Használat után vagy bármilyen zavarás esetén mindig zárja el a gázpalack szelepét.
b) A gázellátás elzárása után távolítsa el a nyomásszabályozót és a tömlőt.
c) Ellenőrizze a gázszelep tömítettségét, és ellenőrizze, hogy nincs-e rajta sérülés. Ha sérülés gyanúja merül fel, cseréltesse ki a szelepet a gázszolgáltatóval.
d) Soha ne tároljon folyékony gázpalackokat földalatti területeken vagy megfelelő szellőzés nélküli helyeken.

3.5. Tisztítás és karbantartás

a) A porszórt felületeket puha, nedves ruhával tisztítsa meg. Kerülje éghető vagy maró hatású tisztítószerek használatát a terméken.
b) Rendszeresen távolítsa el a törmeléket az égőből, hogy az tiszta és biztonságos maradjon a működéshez.
c) Amikor a termék nincs használatban, a további védelem érdekében fedje le az égőegységet egy opcionális védőburkolattal.

AZ ELEMEK ÉS AKKUMULÁTOROK BIZTONSÁGOS ELTÁVOLÍTÁSA

A készülékekben 1,5 V-os AAA elemeket helyeztek el.

Vegye ki a használt elemeket a készülékből ugyanolyan eljárással, mint ahogyan azokat beszerelte.

Az akkumulátorokat a megfelelő szervezetnél vagy vállalatnál hasznosíthatja újra.

HASZNÁLT ESZKÖZÖK ÁRTALMATLANÍTÁSA

Ne dobja ezt a készüléket a kommunális hulladékrendszerekbe. Adja át egy elektromos és elektromos készülék újrahasznosító és gyűjtőhelyen. Ellenőrizze a terméken, a használati utasításon és a csomagoláson található szimbólumot. A készülék gyártásához használt műanyagok a jelölésüknek megfelelően újrahasznosíthatók. Azzal, hogy az újrahasznosítást választja, jelentősen hozzájárul környezetünk védelméhez.

A helyi újrahasznosító létesítményre vonatkozó információkért forduljon a helyi hatóságokhoz.

3.6. Hibaelhárítás

Probléma	Lehetséges	ok
A gyújtás nem gyullad be	a) A gázszelep lehet, hogy KI van kapcsolva	a) Kapcsolja be a gázszelepet
	b) Üres az üzemanyagtartály	b) LPG-tartály feltöltése
	c) Nyitás blokkolva	c) Tisztítsa meg vagy cserélje ki a nyílást
	d) Levegő az ellátórendszerben	d) Tisztítsa ki a levegőt a vezetékekből
	e) Laza csatlakozások	e) Ellenőrizze az összes szerelvényt
A pilóta nem marad bekapcsolva	a) Törmelék a pilóta körül	a) Tiszta piszkos terület
	b) Laza csatlakozások	b) Csatlakozások meghúzása
	c) Termoelem hiba	c) Termoelem cseréje
	d) Gázszivárgás a vezetékben	d) Ellenőrizze a csatlakozásokat
	e) Üzemanyagnyomás hiánya	e) A tartály majdnem üres. LPG-tartály feltöltése
Az égő nem gyullad be	a) A nyomás alacsony	a) A tartály majdnem üres. LPG-tartály feltöltése
	b) Nyitás blokkolva	b) Távolítsa el és tisztítsa meg
	c) A vezérlés nem ON	c) Kapcsolja a szelepet ON állásba
	d) Termoelem hiba	d) Termoelem cseréje
	e) A gyújtólámpa szerelvény meghajlott	e) Helyezze el a pilótát megfelelően
	f) Nem a megfelelő helyen	f) Helyezze el megfelelően és próbálja meg újra
