BRUKSANVISNING UNI_GPH_04 Uniprodo

3. Brug retningslinjer

Denna användarmanual har översatts med maskinöversättning. Vi har ansträngt oss för att säkerställa att översättningen är korrekt, men observera att automatiska översättningar inte är perfekta och inte är avsedda att ersätta mänskliga översättare. Den officiella versionen av användarmanualen är på engelska. Eventuella skillnader mellan den översatta versionen och den engelska originalversionen är inte juridiskt bindande. Om du har några frågor om översättningens riktighet, se den engelska versionen, som är den officiella referensen.

Tekniska data

Parameterbeskrivning Parametervärde
Produktnamn Gas uteplats värmare
Modell	UNI_GPH_01	UNI_GPH_03	UNI_GPH_04
Värmetillförsel [KW] 11
Bestämmelseland DE, AT, CH
Apparatkategori	I_3B/P(50)
Typ av gas Butan, propan eller deras blandningar
Gasförsörjningstryck [mbar] 50
PIN-kod	0063BU7882
Vikt [kg]	15,2	20,4	21,3

1. Allmän beskrivning

Bruksanvisningen är avsedd att underlätta en säker och problemfri användning av apparaten. Produkten är konstruerad och tillverkad i enlighet med strikta tekniska riktlinjer, med hjälp av modern teknik och komponenter. Dessutom har den tilverkats i enlighet med de mest noggranna kvalitetsstandarderna.

ANVÄND INTE APPARATEN OM DU INTE HAR LÄST IGENOM OCH FÖRSTÄTT DENNA BRUKSANVISNING.

För att öka apparatens livslängd och säkerställa en problemfri drift ska du använda den i enlighet med denna bruksanvisning och regelbundet utföra underhållsåtgärder. De tekniska data och specifikationer som anges i denna bruksanvisning är aktuella. Tillverkaren förbehåller sig rätten att göra ändringar i samband med kvalitetsförbättringar. Med beaktande av tekniska framsteg och möjligheten att begränsa buller har apparaten designats och byggts så att risken för bulleremission minskas till lägsta möjliga nivå.

Förklaring av symbolerna

Produkten uppfyller de relevanta säkerhetsstandarderna.

Läs instruktionerna före användning.

VARNING! eller FÖRSIKTIGHET! eller KOM IHÅG! Tillämpas på den givna situationen.

(allmän varningssymbol)

WARNING! Giftiga ämnen, risk för förgiftning!

Rör ej!

UPPMÄRKSAMHET! Het yta, risk för brännskador!

OBSERVERA! Illustrationerna i denna bruksanvisning är endast avsedda som referens och vissa detaljer kan skilja sig från den faktiska produkten.

2. Användningssäkerhet

OBS!

Läs alla säkerhetsvarningar och alla instruktioner. Om varningarna och anvisningarna inte följs kan det leda till allvarliga personskador eller till och med dödsfall.

Termerna "apparaten" eller "produkten" används i varningarna och instruktionerna för att hänvisa till:

Gas uteplats värmare

2.1. Säkerhet på arbetsplatsen

a) Se till att arbetsplatsen är ren och väl upplyst. En stökig eller dåligt upplyst arbetsplats kan leda till olyckor. Försök att tänka i förväg, var försiktig, uppmärksam på vad som händer och använd sunt förnuft när du arbetar med apparaten.

b) Använd inte apparaten i en potentiellt explosiv miljö, t.ex. i närheten av brandfarliga vätskor, gaser eller damm. Apparaten genererar gnistor som kan antända damm eller rök och gaser.

c) Om du upptäcker skador eller oregelbunden/felaktig funktion ska du omedelbart stänga av apparaten och rapportera detta till en överordnad utan dröjsmål.

d) Om du är osäker på om produkten fungerar korrekt eller om du upptäcker skador, vänligen kontakta tillverkarens servicecenter.

e) Endast tillverkarens servicecenter får utföra reparationer på produkten. Försök inte utföra reparationer på egen hand!

f) Använd apparaten i ett väl ventilerat utrymme.

g) Kontrollera regelbundet säkerhetsdekalernas skick. Om etiketterna är inte kan läsas måste de bytas ut.

h) Förvara denna bruksanvisning så att den finns tillgänglig för framtida bruk/information. Om apparaten överlåts till en tredje part måste bruksanvisningen överlåtas tillsammans med apparaten.

i) Förvara förpackningsdelar och små monteringsdelar på en plats som är oätkomlig för barn.

j) Håll apparaten borta från barn och djur.

k) Om denna apparat används tillsammans med annan utrustning ska även de övriga bruksanvisningarna följas.

Kom ihåg! Håll barn och andra åskådare säkra när du använder enheten.

2.2. Personlig säkerhet

a) Använd inte apparaten om du är trött, sjuk eller påverkad av alkohol, narkotika eller mediciner som kan försämra förmågan att använda apparaten avsevärt.
b) Apparaten får endast hanteras av personer som är fysiskt lämpade för att hantera den, som har genomgått lämplig utbildning, som är bekanta med denna bruksanvisning och som har utbildats inom ramen för arbetsskydd och -säkerhet.
c) Använd sunt förnuft och var uppmärksam när du arbetar med apparaten. Tillfällig brist på koncentration vid användning av apparaten kan leda till allvarliga personskador.
d) Apparaten är inte en leksak. Barn måste hållas under uppsikt för att säkerställa att de inte leker med apparaten.
e) Stoppa inte in händerna eller andra föremål i apparaten medan den används!

2.3. Säker användning av apparaten

a) Använd inte enheten om "ON/OFF"-omkopplaren inte fungerar korrekt (slår inte på och av enheten). Enheter som inte kan slås på och av med ON/OFF-knappen är farliga, bör inte användas och måste repareras.
b) Koppla bort apparaten från strömförsörjningen innan justering, rengöring och underhåll påbörjas. En sådan förebyggande åtgärd minskar risken för oavsiktlig aktivering.
c) Förvara apparaten på en säker plats när den inte används, så att den är utom räckhåll för barn och personer som inte är bekanta med apparaten och som inte har läst bruksanvisningen. Apparaten kan vara farlig för oerfarna användare.
d) Håll apparaten i perfekt tekniskt skick. Kontrollera före varje användning att inga allmänna skador föreligger, och kontrollera särskilt att rörliga komponenter inte har spruckna eller trasiga delar eller element, och att inga andra förhållanden föreligger som kan påverka en säker drift av apparaten. Om du upptäcker skador ska du lämna in apparaten för reparation innan användning.
e) Förvara apparaten utom räckhåll för barn.
f) Reparation eller underhåll av apparaten skall utföras av kvalificerade personer och endast med originalreservdelar. Detta säkerställer en säker användning.
g) För att säkerställa apparatens driftsäkerhet får fabriksmonterade skydd inte avlägsnas och skruvar inte lossas.
h) Vid transporten och hanteringen av apparaten mellan lagringsplatsen och destinationen, följ de arbetshälso- och säkerhetsprinciper för manuellt transportarbete som gäller i det land där apparaten kommer att användas.
i) Apparaten får inte flyttas, justeras eller roteras under arbetets gång.
j) Lämna inte apparaten utan uppsikt när den används.
k) Rengör apparaten regelbundet för att förhindra att tuffa smutsavlagringar fastnar.
I) Kontrollera före varje användning att munstycket är korrekt monterat i apparaten och att slangen är korrekt ansluten och oskadad.
m) Överskrid inte det rekommenderade tillförseltrycket eftersom detta kan skada apparaten.
n) Enheten är inte en leksak. Rengöring och underhåll får inte utföras av barn utan övervakning av en vuxen person.

o) Det är förbjudet att störa enhetens struktur för att ändra dess parametrar eller konstruktion.
p) Håll apparaten borta från eld- och värmekällor.
q) Överskrid inte det högsta tillåtna drifttrycket!
r) Täck inte över ventilationsöppningarna!
s) OBS: Under drift blir vissa delar av enheten mycket varma – skållningsrisk!
t) Det högsta tillåtna trycket för gastillförseln till apparaten får inte överskridas! Använd endast en gastillförsel med tryckregulator och lämpliga munstycken.

OBS! Trots den säkra konstruktionen av apparaten och dess skyddsfunktioner, och trots användningen av ytterligare element som skyddar användaren, finns det fortfarande en liten risk för olycka eller skada vid användning av apparaten. Var hela tiden uppmärksam och använd sunt förnuft när du använder apparaten.

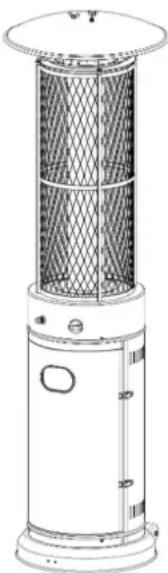

3. Riktlinjer för användning

Produkten är designad för professionell användning i stora utomhusutrymmen och ger effektiv uppvärmning under kallt väder. Det säkerställer en bekväm miljö för gäster i områden som restaurangterrasser eller marknadsständ. Produkten kan flyttas till önskad plats med hjälp av de inbyggda rullarna, vilket gör den till en praktisk lösning för att upprätthålla värmen utomhus.

Användaren är ansvarig för alla skador som uppstår till följd av icke avsedd användning av apparaten.

3.1. Förberedelser för användning

a) Produkten är i första hand endast för utomhusbruk. Se alltid till att det finns tillräcklig friskluftsventilation.
b) Håll alltid rätt avständ från icke-skyddade brännbara material.

dvs topp 100 cm och sidor 100 cm minimum.

c) Produkten måste placeras på jämn, fast mark.
d) Använd aldrig produkten i explosiva miljöer, såsom områden där bensin eller andra brandfarliga vätskor eller ångor förvaras.
e) För att skydda produkten från starka vindar, förankra basen säkert i marken med skruvar.

GASKRAV

a) Använd endast propan, butan eller en blandning av dessa gaser.
b) Tryckregulatorn och slangenheten som används måste följa lokala standardföreskrifter.
c) Installationen måste följa lokala bestämmelser, eller i avsaknad av sådana koder, följa standarder för lagring och hantering av flytande petroleumgaser.
d) En tank som är bucklig, rostig eller skadad kan utgöra en fara och bör inspekteras av din tankleverantör. Använd aldrig en tank med skadad ventilanslutning.
e) Tanken måste placeras så att ånga kan dras ut ur manövercylindern.
f) Anslut aldrig en oreglerad tank till värmaren.

LÄCKAGETEST

Gasanslutningar på värmaren testas för läckage på fabriken före leverans. En fullständig kontroll av gastätheten måste dock utföras på installationsplatsen på grund av potentiell felaktig hantering under transport eller exponering för för högt tryck.

a) Förbered en tvållösning genom att blanda lika delar flytande tvättmedel och vatten. Applicera lösningen med en sprayflaska, borste eller trasa. Om det finns en gasläcka bildas såpbubblor vid anslutningspunkterna.

b) Utför läckagetestet med en full gasflaska.
c) Se till att säkerhetsventilen är inställd på AV-läget.
d) Slå PÅ gastillförseln.
f) Gör aldrig ett läckagetest när du röker.

e) Vid läckage, stäng av gastillförseln omedelbart. Dra åt de läckande kopplingarna, slå på gastillförseln och kontrollera igen för läckor.

Ta isär apparaten och alla dess komponenter och rengör dem innan första användningen.

3.2. Montering

VERKTYG BEHÖVS

a) Medellång stjärnskruvmejsel
b) Sprayflaska med tvållösning för läckagetestning

UNI_GPH_03 & UNI_GPH_04

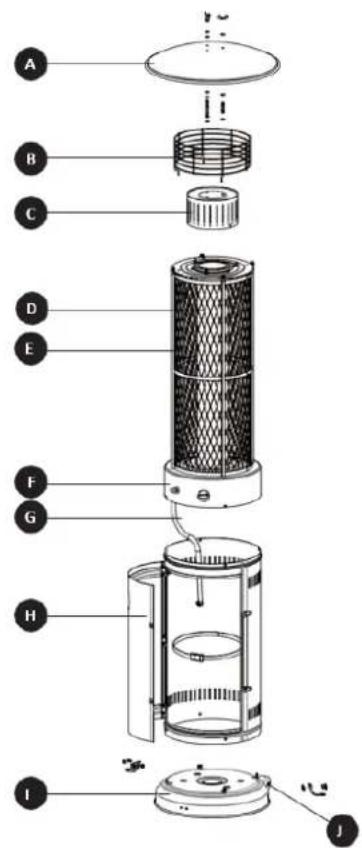

DELAR DIAGRAM

Nummer på del Beskrivning Antal
A	Reflektor
B	Övre	skyddsnät
C	Maska
D	Rombiskt	skyddsnät
E	Värmekropp
F	Kontrollbox
G	Gasslang
H	Cylinderhus
I	Bas
J	Hjul

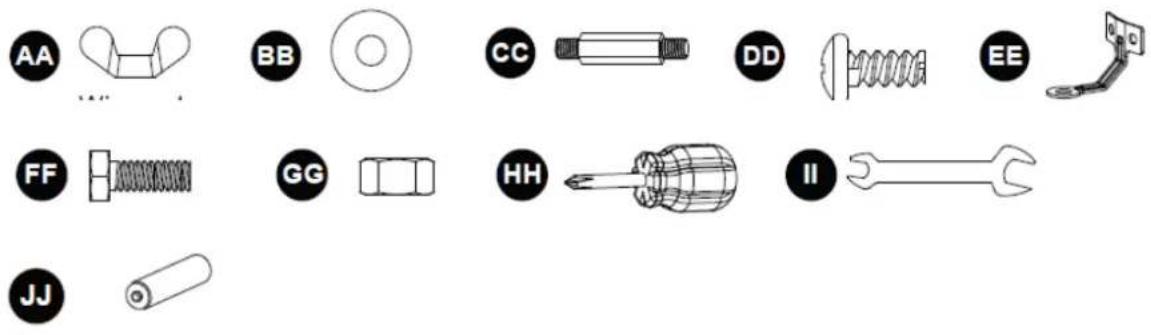

HÅRDVARUINNEHÅLL

1. För att skydda produkten från starka vindar, förankra basen säkert i marken med skruvar. Vänd på basen och fäst markankaret på basen med M6 * 10-bulten och brickan Φ6 som visas i diagrammet. Säkra markankaret med muttern M6. Upprepa processen för de återstående två markankarna och återställ sedan basen till sitt upprätt läge.

Hårdvara som används

BB EE FF

Bricka Φ6*6

Markfixare*3

Bult M6 * 10*6

Mutter M6*6

Skiftnyckel*1

1 FF EE GG BB

1. Montera cylinderhuset.

Fäst cylinderhuset vid basen med 4 st skruv M5 * 10.

Hårdvara som används

Fäst värmekroppen på cylinderhuset med 4 st skruv M5 * 10.

Hårdvara som används

Skruv M5 * 10*4

Fäst nätet på värmekroppen med 3 st skruv M5 * 10.

Hårdvara som används

Skruv M5 * 10*3

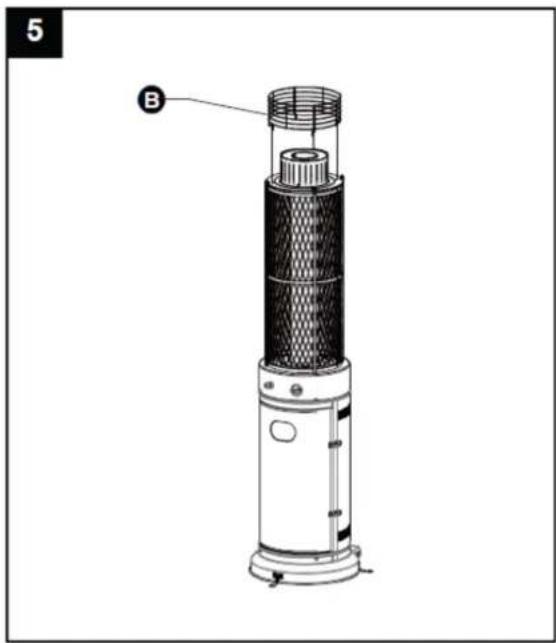

1. Montera det övre skyddsnätet direkt på värmekroppen.

OBS! Häng inte upp kläder eller något annat brandfarligt material från produkten eller placera /nära produkten. VARM! RÖR INTE!

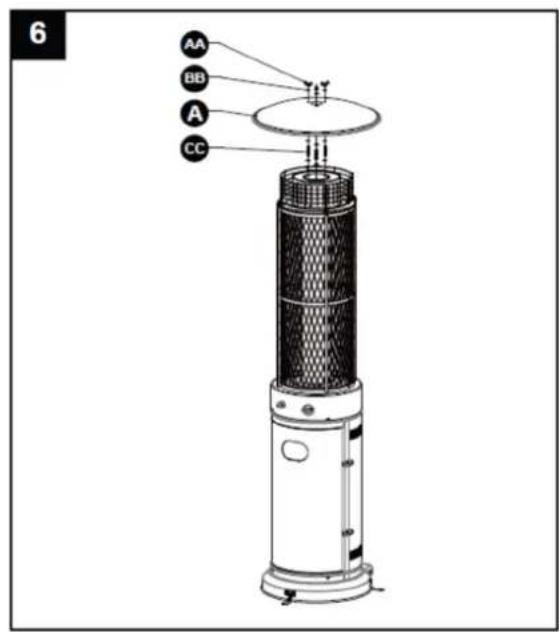

1. Sätt ihop reflektorn.

a) Skruva fast 3 st stift till toppen av nätet, använd 3 st bricka Φ6 till botten och 3 st bricka Φ6 till toppen.
b) Sätt reflektorn på regeln och fäst dem med 3 st vingmutter och 3 st bricka.

Hårdvara som används

Vingmutter*3

Bricka Φ6*9

Stud*3

1. Anslut gasslangen och regulatorn. Anslut sedan regulatorn till gasflaskan.

WARNING! Se till att slangen inte kommer i kontakt med ytor med hög temperatur, eftersom leda till att den smälter och läcker, vilket kan leda till brand.

När cylindern är placerad inuti värmaren, fäst den ordentligt med en rem eller blockbälte.

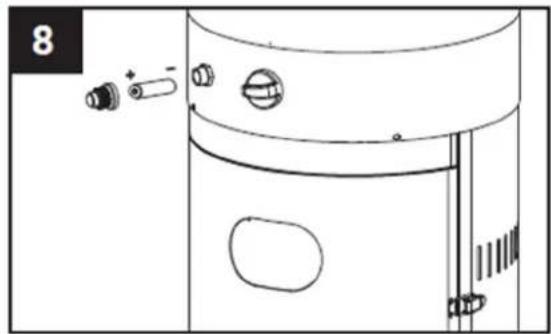

1. Skruva loss strömbrytarknappen, ladda ett litet batteri och dra åt strömbrytarknappen.

Hårdvara som används

AAA-batteri (1,5 V) *1

Denna procedur måste slutföras före den första användningen, årligen och varje gång gaskomponenter byts ut eller servas. Rök inte under detta test och ta bort alla antändningskällor. Se diagrammet nedan för områden att inspektera. Vrid alla brännarkontroller till avstängt läge och öppna gastillförselventilen. Applicera en lösning av lika delar flytande tvål och vatten på alla leder och anslutningar, inklusive regulator, slang, grenrör och ventiler.

Om det uppstår bubblor indikerar det en gasläcka. Dra åt eventuella lösa leder eller byt ut defekta delar. Låt en certifierad gasinstallatör inspektera produkten.

Om läckan kvarstår, stäng omedelbart av gastillförseln, koppla ur den och få produkten inspekterad av en certifierad gasinstallatör eller återförsäljare. Använd inte produkten förrän läckan är helt åtgärdad.

WARNING!

- Ett läckagetest ska utföras årligen och varje gång en cylinder kopplas in eller om en del av gassystemet byts ut.

- Använd aldrig öppen låga för att kontrollera om det finns gasläckor. Se till att inga gnistor eller öppna lågor finns i området medan du kontrollerar läckor. Gnistor eller öppna lågor kommer att resultera i brand eller explosion, skada på egendom, allvarliga kroppsskador eller dödsfall.

Nummer på del Beskrivning Antal
A	Flamskärmsskydd
B	Brännare	montering
C	Cylinderhus
D	Bas
E	Hjul

HÅRDVARUINNEHÅLL

Antal	Beskrivning
AA Bult M8 * 16	2
BB	M8	Flänsmutter
CC Skruv M5 * 8	8
DD	M6	Kupolmutter
EE	Philips	skruvmejsel
FF	Rycka	1
GG	AAA-batteri (1,5 V)	1
