Terméktípus	Infravörös festékszárító
Márka	MSW
Modell	IR-DRYER2000.2
Kategória	Fűtés (autófestés szárítás)
Tápellátás	230 V ~ 50 Hz, egyfázisú
Névleges teljesítmény	2200 W (2 x 1100 W)
Súly	15 kg
Méretek (kb.)	Magasság 180 cm, alap 80 x 60 cm
Hőmérséklet-tartomány	40 °C – 100 °C (állítható)
Időzítő	0 – 60 perc
Kibocsátó típusa	Infravörös (2 lámpa)
Rendeltetésszerű használat	Festékek és karosszériajavító anyagok szárítása
Mobilitás	Forgatható kerekek fékkel
Magasság- és szögállítás	Igen, kar és fogantyú segítségével
Védelem	Védőrács a lámpák előtt
Biztonság	16 A-es megszakító szükséges, 1,5 mm²-es kábel, ne használja teljes összeszerelés nélkül
Karbantartás	Nedves ruhával tisztítható (kihúzva), ne merítse vízbe, ne használjon maró hatású szereket
Pótalkatrészek	Cserélhető infravörös lámpák
Javíthatóság	Javítás kizárólag szakképzett szakember által
Garancia	Érvényes, feltéve, hogy nem történt külső beavatkozás

Gyakran ismételt kérdések - IR-DRYER2000.2 MSW

Mi az MSW IR-DRYER2000.2 tápellátási feszültsége?

Az eszköz egyfázisú 230 V ~ 50 Hz-en működik. Ellenőrizze, hogy a csatlakozóaljzata földelt-e, és a megszakító megfelelő (16 A).

Mekkora a teljesítménye és hány lámpával rendelkezik az IR-DRYER2000.2?

A névleges teljesítmény 2200 W (2 db 1100 W-os lámpa). A lámpák infravörös sugárzók.

Beállítható a hőmérséklet és az időtartam?

Igen, a hőmérséklet 40 °C és 100 °C között állítható (távolságtól függően), az időzítő pedig 0 és 60 perc között.

Használható a készülék másra is, mint festékszárítás?

A rendeltetésszerű használat a festékek és karosszériajavító anyagok szárítása. Bármilyen más használat nem megfelelő, és a gyártó felelősségét megszünteti.

Hogyan kell összeszerelni és telepíteni a készüléket?

A készüléket a kézikönyv szerint kell összeszerelni: rögzíteni a tartóoszlopot, az alsó keretet, a kerekeket és a sugárzókat. Síknak és stabilnak kell lennie, a csatlakozóaljzat elérhető. Soha ne használja, ha az összeszerelés nem teljes.

Hogyan kell tisztítani az IR-DRYER2000.2 festékszárítót?

Húzza ki a készüléket, majd tisztítsa nedves ruhával, maró hatású szerek nélkül. Soha ne merítse vízbe. Használat előtt hagyja teljesen megszáradni.

A készülék rendelkezik kerekekkel és fékkel?

Igen, forgatható első kerekekkel és hátsó kerekekkel rendelkezik fékkel a könnyű mozgatás és rögzítés érdekében.

Cserélhetők az infravörös lámpák?

Igen, a lámpák cserélhetők. Eljárás: szerelje le a házat, távolítsa el a védőrácsot, az oldalsó burkolatokat és a lemezeket, majd cserélje ki a hibás lámpát egy új, azonos jellemzőkkel rendelkezőre.

Milyen biztonsági óvintézkedéseket kell betartani?

Ne nézzen a működő reflektorba, ne érintse meg a forró felületeket, tartsa a távolságot 30-50 cm, használjon 16 A-es megszakítót, ne nyissa ki a házat, és ne bízza a javítást nem szakemberre.

Mit tegyen meghibásodás esetén?

Vegye fel a kapcsolatot a viszonteladóval a számlaszámával, a sorozatszámmal (az adattáblán) és a probléma pontos leírásával. Ne próbálja megjavítani, mert az megszünteti a garanciát.

HASZNÁLATI ÚTMUTATÓ IR-DRYER2000.2 MSW

Olvassa el figyelmesen a használati útmutatót.
Az elektromos eszközöket nem lehet a háztartási hulladékkal együtt kidobni.
CE A termék megfelel a biztonsági előirásoknak.
Figyelem! Forró felület - égési kockázat.
Figyelem! A kéz véletlenül összezúzódhat.
Figyelem! Viseljen védőkesztyűt.
Figyelem! Tüz - vagy robbanás veszély.
Figyelem! Balesetveszély.

MEGJEGYZÉSI A használati útmutatóban található képek csak illusztrációk, ezért eltérhetnek az adott gép tényleges kinézetétől.

Az eredeti használati útmutató német nyelven készült. A további nyelven készített leirások német nyelvről fordítottak.

HASZNÁLATI ÚTMUTATÓ BIZTONSÁGI

UTASITASOK

Általános biztonsági utasítások elektromos készülékek használatakor: A tüz vagy elektromos áraműrés miatt okoz sérülések esélynek minimalizálása érdekében kérjük, hogy a készülék használatakor cartsa be az alapvető biztonsági övintezkedéseket. Kérjük, olvassa el figyelmesen az ütmutatót, és győződjen meg róla, hogy nem maradt kérdése a termék hasznalátna vonatkozóan. A hasznaláti ütmutatót kértjük mindig tartsa a készülék közélében, hogy az esetlegesen felmerulő kérdésenek késöbb is utána tudjon nézni. Mindig földelt hálózati csatlakozást használjon a megfelelő hálózati feszültseggel (lásd a használati ütmutatóban, vagy a termék címkéjén). Ha kételyei akadnak a kapcsolatra vonatkozóan, hagyja, hogy egy képzt szakember ellenőrizze azt. Soha ne használjon egy megbíbásodott kábelt! Ne nyissa ki a készüléket vizes vagy esős környezetben, valamint ne is nyúljon ahhoz nedves vagy vizes kézzel. Továbbá óvja a közvetlen napénytól a készüléket. Csak biztonságos helyeken használja a készüléket, ahol senki sem léphet rá a kábelre, illetve senki se tudjon felbukni/megsérüli miatta. Továbbá gondoskodjon a megfelelő levegőáramlasról, amely biztosítja a készülék hűtesét, illetve elkerűli a hőfelhalmozódást. Tisztitás előtt huzza ki a konnektorból a készüléket, majd nedves ronggyal végezze el a tiszítást. Kerülje a tiszítoszerek hasznalátat, és győződjden meg arról, hogy nem került-e, illetve nem maradt-e folyadék a gépben. A készülék belseje nem tartalmaz a felhasználó által karbantartást igénylő részeket. Hagyja, hogy a karbantartást, a beálltást, illetve a javítás képzt személyzet végezze el. Harmadik fél beavatkozása esetén a jótallási igény elveszti érvényességet!

BIZTONSÁGI UTASÍTÁSOK

1. Használat előtt figyelmesen olvassa el a használati útmutató! A helytelen használat okozta serülések elkerülése érdekében vegye figyelembe a biztonsági előirásokat!
2. Örizze meg a használati útmutatót a késöbbi felhasználáshoz. Az eszközt harmadik félnek csak a használati útmutatóval együtc szabad átadni.
3. Kérjük, hogy a készuléket kizárólag rendeltetésszerüen és bent használja.
4. Helytelen használat vagy helytelen kezelés esetén semmilyen felelősséget nem vállalunk át az esetlegesen okozott károkért.
5. Az első használat előtt ellenőrizze, hogy az áram és a hálózati feszültség megfelelnek-e a termék cimkéjén szereplő adatoknak.
6. A készülék nem alkalmas arra, hogy olyan személyek, beleértve gyermekek használják, akik korlatozott fizikai, szellemi, vagy érzékszervi képességekkel rendelkeznek, illetve nem rendelkeznek tapasztalatal és/vagy keveset tudnak a készülék használtatárol. Kivételt jelent, ha ezeket a személyeket figyeli aző biztonságukért felelős személy, illetve megkapták a szükséges használati utasításokat.

1. ÁRAMÚTÉS VESZÉLYE! Soha ne próbálja saját maga megjavítani a készüléket. Ehelyett hiba esetén képzett szakemberekre bízza a javítást.
2. Remszeresen ellenőrizze a hálózati csatlakozút, illetve a tápkábelt. A tápkábel sérülése esetén, kizárólag a gyártó, illetve az ügyfélszolgálat, vagy hasunló személyek által cserélhető ki a kábel a sérülések elkerülése érdekében.
3. A tápkábel károsodását megakadályozhatja, ha nem megakadva, illetve éles szélekhez ütközve tartja azt, valamiut távol tarja forró felületekről, illetve nyílt lángtól.
4. VIGYÁZAT ÉLETVESZÉLY! Ne merítse vagy tartsa vízbe, illetve más folyadékba a készüléket a készülék tisztítása, illetve üzemeltetése közben.
5. Semmilyen körülmények között se nvissa fel a termék házát.
6. Ne nézzen a bekapcsolt sugárzóba.
7. A készülék nagyon magas hőmérsékletekre melegszik fel. A munka befejezése után a készülék egy ideig meleg marad. Ne érintse meg a forró alkatrészeket.

TECHNIKAI ADATOK

Termékény	INFLAVÓROS FESTÉKSZÁHÍTÓ
Model1	DR-DRYF.R2000_2	DR-DRYF.R2000_1	DR-DRYF.R2000_1	DR-DRYF.R2000_2	DR-DRYF.R1000
Névleges tápleszúltiség [V]Frekvencia [Hz]	230~50
Névleges teljeszúltiség [W]	3 x 1100	3 x 1100	2 x 1100	2 x 1100	1100
Teljeszúltiség [per]	0-99	0-99	0-99	0-80	0-80
Hümeirsádet tartormány [°C]	40-100*	40-100	40-100*	40-100*	40-100*
Hümeirsádet bállítás	JA*	JA	JA*	JA*	JA*
Sóly [kg]	47	48	29	15	14

* A hömérséklet az infravörös sugárzó és a feldolgozandó felület egymástól lévő távolságától függ.

ALKALMAZÁSI TERÜLET

Az infravörös sugárzót mindenféle, a karosszéria javításánál használt anyag szárítására tervezték.

A nem megfelelő használatból eredő károkért a használó a felelős.

ELSŐ HASZNÁLAT ELŐTT

Az áru átvételekor ellenőrizze annak csomagolósát hibákra és nyissa ki azt, ha nem talál hibát. Ha a csomagolás megésérült, 3 napon belül lépjen kapcsolatba a szállitmányozó céggel, illetve a termék forgalmazójával. Minél alaposabban dokumentálja a sérüléseket. Ne állitsa fejre a csomagot! Ha tovább szállítja a csomagot, akkor tartsa az tart függöllegesen és stabilan.

CSOMAGOLÁS MEGSEMMISÍTÉSE

Kérjük, hogy tartsa meg a csomagolóanyagokat (papír, műanyag tartók, hungarocell), annak érdekében, hogy a készüléket szervíz esetén a lehető legjobban védve vissza tudja küldeni!

A KÉSZÜLÉK FELÉPÍTÉSE

A KÉSZÜLÉK ELHELYEZÉSE

Az egységet száraz és stabil felületre kell függölegesen állítani, hogy az működés közben ne mozduljon el. A készüléket egy sík és egyenletes felületre kell helyezni, amely a készülék súlyát a tartalmával együrt elbíjra. A készüléket ígyi kell felüallítani, hogy hármikor huzzá lehessen férsi az áramellátásbanz. Figyeljen arra, hogy a tápegység megfeleljen az adantáblán szereplő előirásknakn! Az első használat előtt a termék minden elemér le kell szerelzi és alaposan meg kell tiszütlanú.

HOGYAN MÜKÖDIK A KÉSZÜLÉK? ALAPSZABÁLYOK

1. Bira
2. Lámpahúra tartó kar
3. Hajtás
4. Kapcsuló
5. Emelőkar
   G. Állvány
6. Alsó keret
7. Kerekek

KEZELÓPANEL LEÍRÁSA IR-DRYER3000.2

IR-DRYER3000.1

1. Idő kijelző
   2 Idő beállítás - "+"
2. Idő beállítás - "-"
3. Lámpák kiválasztása
4. Inditás

5. Leállítás

6. Idő kjelző
   2 Hömérseklet kijelző

7. Üzemmód választása: pulzáló
8. Üzemmód választása: állandó
9. Idő beállítás - "+" és "-"
10. Hömérseklet beállitás - "+" és "-"
11. Indítás
12. Leállitás
13. A sugárzó kiválasztása: Sugárzó 1
14. A sugárzó kiválasztása: Sugárzó 2
15. A sugárzó kiválasztása: Sugárzó 3

IR-DRYER2000.1

1. Feszültségmérő
   2 Idô kijelzö
2. Idő beállítás - "+"
   4 Idō beállitása - "-" 5
3. Sugárzó kivallasztása
4. Funkció kiválasztás: KORRÓZIÓ VÉDELEM - ALAPOZÓ (RUST PROOF PRIMER)
5. Funkció kiválasztás: ALAPOZÓ (ALAPOZÓRÉTEG) (PRIMER)
6. Funkció kiválaszás: ELSÖ BEVONAT - RÉTEGELT (PRIMARY FILLER)
7. Funkció kiválasztás: A FEDÓRÉTEG MEGKEMÉNYÍTÉSE (TOP COAT)
8. Funkciú kivalasztás: TÓLTÓ BEVONAT (VÉGSÓ LÉPÉS) (SECONDARY FILLER)
9. Funkció kiválasztás: FÉNYESSÉG
10. Inditás
11. Leallitás

MÜKÖDÉSI ALAPELVEK

1. Az eszközt a leírásnak megfelelően kell összeszerelni és ennek megfelelően elhelyezni.
2. Ezután csatlakoztassa a készüléket az áramkörhöz és kapcsolja be.
3. Ezután a gombok segitségével állítsa be az eszköz kívánt működési idejét.
4. Az IR-DRYER3000.1 és IR-DRYER2000.1 készülékek hömérsékletszabályzókkal vannak felszerelve. Az IR-DRYER3000.1 esetén a hömérsékletet a gombokkal lehet beállítani, az IR-DRYER2000.1 esetén a pedig a funkciógombokkal.
5. Ezután válassza ki a használni kivánt sugárzót.
6. Ha az eszköz helyesen be van állítva, akkor a Start gomb megnyomásával elindíthatja ezt. A stop gomb leállitja a folyamatot. A munka befejezése utan a készüléket ki kell kapcsolni és le kell választani az áramkörröl.

A búra helyzetének beállításához húzza meg a készülék keretén található kart. A búra dölésének beállításához, az eszköz mindkét oldalán található kart ki kell oldani. Állítsa be a kívánt dölés szöget. és húzza meg a karokat ismét.

1. Sugárzo
2. Állvány
3. Alsó keret
4. Kerekek

KEZELÖPANEL LEÍRÁSA

ON/OFF - Be/Ki kapcsolō

TIMER - idö beällitása

MÜKÖDÉSI ALAPELVEK

1. Az eszközt a leirásnak megfelelően kell összeszerelni és ennek megfelelően elhelyezni.
2. Ezután csatlakoztassa a készüléket az áramkörhöz és kapcsolja be.
3. Ezután a gombok segitségével állítsa be az eszköz kívánt műkodési idejét.
4. A munka befejezése után a készüléket ki kell kapcsolni és le kell választani az áramkörröl.

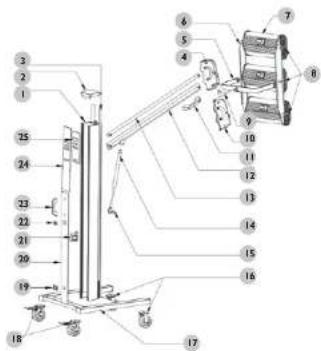

A KÉSZÜLÉK ÖSSZESZERELÉSE

Az eszközt az alábbi sablonnak megfelelően kell összeszerelni.

SZÁM LEÍRÁS		SZÁM LEÍRÁS
1 Függőleges állvány		13 Felső csatlakozókar
2 Felső takaró		14 Hajtás
3 Műanyag szalag		15 Meghajtás tartója
4 Bal csatlakozó		16 Első kerekek
5 Keret		17 Keret
6 Szorító léc		18 Fékkel ellátott hátsó kerekek
7 Búra		19 Perem
8 Műanyag kar a dölésszög beallításahoz		20 Takaró
9 Csatlakozó darab		21 Vezérőlő transzformátor
10 Jobb csatlakozó darab		22 Kapcsolo
11 Fogantyú		23 Fogantyú
12 Alsó csatlakozó kar		24 Takaró
		25 Kezelőfelület

A LÁMPÁK CSERÉJE

1. Vegye le a burát

2 Távolitsa el a védôrácso

3. Távolítsa el a takarót a búra mindkét oldaláról.

5. Ezután húzza ki a lámpát és telepitsen egy hasonló paraméterekkel rendelkező ujjat.

4. Távolítsa el a takarót a búra mindkét oldaláról.

6. Ezután szerelje össze újra a burát és az eszközt - a szétszereléshez hasonlóan.

SZÁLLÍTÁS ÉS TÁROLÁS

Szállítás során a gépet meg kell óvni a rázkódástól, illetve feldőléstől, továbbá nem szabad fejre állítani sem. Tárolja száraz levegőjű, korrozív gázok nélküli jól szellőző környezetben.

TISZTÍTÁS ÉS KARBANTARTÁS

- Tisztítás előtt vagy az eszköz nem használatakor, a készüléket az áramforrásról le kell csatlakoztatni.

• Tisztításhoz kizárólag olyan tisztítószereket használjon, amelyek nem maró hatásúak.
• Minden egyes cisztítás után hagyja, hogy az egyes részek jól megszáradjanak, mielőtt ismét használja azokat.
  • A készüléket száraz, hűvös, illetve nedvességtől és közvetlen napsütéstől védett helyen tárolja.
• Tilos a gépet vizsugárral lelocsolni.

KÉSZÜLÉK RENDSZERES VIZSGÁLATA

Rendszeresen ellenőrizze, hogy van-e valamilyen sérülés a gép elemein. Ha így van, akkor a gépet nem lehet tovább használni. A javítások elvégzéséhez forduljon a termék eladójához.

Mit kell tenni probléma esetén?

Forduljon az értékesítőhöz és készitse elő az alábbiakat:

• Számla száma és sorozatszám (a sorozatszámot az adattáblázatban találja)
• Ha szükséges, készitsen egy fotót a hibás részról.
• Az ügyfélszolgálat munkacársa jobban meg tudja mondani, hogy mi a pontos probléma, ha Ön ezt a lehető legpontosabban leirja. Minél részletesebb a leírása, annál előbb tudnak segíteni Önnek!

FIGYELEM: Soha ne nyissa fel a készüléket az ügyfélszolgálattal való konzultáció nélkül. Ez befolyásolhatja a jótállási igényet!

LABELS TRANSLATIONS

PL

A lampak helyzetende megváltartisahoz húzza meg a kart.

FIGYELEM!

MOZGO ALKATRESZEK

Ne tartas a kezet a mozyó alostrészek közelébe

* Az egység hasznalatakor tartson biztonságos távolágot a hőformástól általában 30-50 pond métert

"A készulék hasznalata utan álltsa a lampákat a legmagasabo helyzetbe.

FIGYELEM!

FORRO FELULET!

Ne erintse meg. A ház a munka közben rendevül forro.

FIGYFLEMI

1. Mog koll gyüzödni arról, hogy az áram típusa és a hilózati faszátség megfödjen az adattablan megadott ortóelencek

2. Az eszköz minden vedő clemzet el kell pávolitari.

3. A lampának lolapcsolt állapotban is védve kell lennie az utésektől és rezgésektől.

FIGYELEMI

1. Ne terhelje 60 kg-nál jabban.

2. Modosítások és javítások képzetlen személyek altal szigorúan tlos.

3. A lampik helyzetének megváltoztacásíhoz húzza meg a kart.

4. A kar hidraulikus támogatásai rendöckczik.

FIGYELEM! NE HASZNALJA A KESZULEKET, HA MINCSEN TELJESEN OSSZESZERELVE.

FIGYELEM A telezetmennövekedés a következő renvezőkól füzz

1. A dipkabelnek idagosan 1.5 mm2 kell lennie.

2 16A-tuliram-mogszakitb szülirozycs

1. 16A-csatlakozó szükséges.

2. Az aramerösségnek és a freivercis feszürsegének meg kell egyeznie az adzablan megadott adatokial.

3. Csatlakoztassa ennek megfelelben a köbelekes.

Bemeneti feszültség, egyfazsú AC 230V-50Hz
