HASZNÁLATI ÚTMUTATÓ S-LS-99 Stamos

Paraméterértéke:	Paraméterértéke:
Termék neve	LABORATÓRIUMI TÁPEGYSÉG
Modell	S-LS-97	S-LS-98	S-LS-99
Tápfeszültség [V ~] /Frekvencia [Hz]	230/50
Névleges teljesítmény [W]	150	90	300
FeszültségszabályozásitartományDC [V]	0-30 0-30	0-30
Áramerősségbeállítási tartománya [A]	0-5 0-3 0-10
Munkastabilizációsegyüttható	CV ≤0,3%,CC ≤ 0,3%
Munkastabilizációsegyüttható terhelés alatt(FS – teljes tartomány)	CV ≤0,5%,CC ≤ 0,3%
Lüktetés	CV ≤0,3% mV r.m.s.CC ≤ 0,3% mA r.m.s.
Felbontás	±0,3%FS± 1digital
Védelem	OCP, OVP, OTP
Környezeti hőmérséklet [°C]/ Relatív páratartalom [%]felhasználás során	-10÷40 / < 80
Környezeti hőmérséklet [°C]/ Relatív páratartalom [%]tárolás során	20÷80 / < 70
Védelmi osztály IP	IP20
Méretek (Szélesség xMélység x Magasság) [mm]	290x130x150
Súly [kg]	2

1. Általános leírás

A használati utasítás célja a biztonságos és megbízható használat elősegítése. A termék szigorúan a műszaki előírásoknak megfelelően, a legújabb műszaki megoldások és alkatrészek felhasználásával, a legmagasabb minőségi előírások betartásával lett tervezve és legyártva.

A MUNKA MEGKEZDÉSE ELŐTT ALAPOSAN, ÉRTŐ OLVASÁSSAL TANULMÁNYOZZA A JELEN HASZNÁLATI UTASÍTÁST.

A készülék hosszú és megbízható működésének érdekében ügyelni kell a készülék megfelelő használatára és karbantartására az ebben a használati utasításban leírtaknak megfelelően. A használati utasításban szereplő műszaki adatok és specifikációk aktuálisak. A gyártó fenntartja magának a jogot a termék minőségének javítására, módosítására. A legújabb műszaki megoldások és a zajcsökkentési technológiák figyelembe vételével a készülék úgy lett megtervezve és megépítve, hogy a zajkibocsátásból eredő esetleges kockázat a lehető legalacsonyabb legyen.

Szimbólummagyarázat

	A termék megfelel a vonatkozó biztonsági szabványok követelményeinek.
	Használat előtt olvassa el a használati utasítást.
	Újrahasznosítható termék.
	VIGYÁZAT! vagy FIGYELEM! vagy EMLÉKEZZ! adott szituációnak megfelelően (általános figyelmeztető szimbólum).
	VIGYÁZAT! Vigyázat, áramütés veszélye áll fent!
	Csak beltéri használatra.

VIGYÁZAT! A használati utasítás illusztrációi szemléltető jellegűek és bizonyos részletekben eltérhetnek a tényleges terméktől.

A használati utasítás eredeti változata a német verzió. A többi nyelvi verzió az eredeti német fordítása.

2. Biztonságos üzemeltetés

VIGYÁZAT! Olvassa el az összes biztonsági figyelmeztetést és a teljes használati utasítást. A figyelmeztetések és utasítások figyelmen kívül hagyása áramütést, tüzet, súlyos sérülést vagy halálos balesetet okozhat.

A figyelmeztetésekben és a használati utasításban szereplő „készülék” vagy „termék” kifejezés a -re vonatkozik.

2.1. Elektromosságra vonatkozó biztonsági szabályok

a) A készülék villásdugójának illenie kell a konnektorba. A villásdugót semmilyen módon sem szabad módosítani. Az eredeti villásdugók és a megfelelő aljzatok csökkentik az áramütés kockázatát.

b) Kerülje a földelt elemekkel, például csövekkel, radiátorokkal, tűzhelyekkel és hűtőszekrényekkel való érintkezést. Fokozott fennáll az áramütés veszélye, ha teste földelve van, és közvetlen esőnek, nedves felületnek kitett berendezésekkel érintkezik vagy nedves környezetben dolgozik. A készülékbe jutó víz növeli a sérülés és az áramütés kockázatát.

c) Ne érintse meg a készüléket vizes vagy nedves kézzel.

d) Ne használja a kábelt rendeltetésétől eltérően. Soha ne használja a készülék felemelésére vagy a konnektorból való kihúzásra. A kábelt tartsa távol hőtől, olajtól, éles szegélyektől vagy mozgó alkatrészektől. A sérült vagy összegabalyodott vezetékek növelik az áramütés kockázatát.

e) Ha elkerülhetetlen a készülék nedves környezetben történő használata, akkor maradékáram kapcsolót (RCD-t) kell használni. Az RCD használata csökkenti az áramütés veszélyét.

f) Tilos a készülék használata, ha a tápkábel megsérült, vagy kopási jelek észlelhetők. A sérült tápkábelt szakképzett villanyszerelővel vagy a gyártó szervizével kell kicserélni

g) Az áramütés elkerülése érdekében ne merítse a kábelt, villásdugót vagy a készüléket vízbe vagy más folyadékba. Tilos a készüléket nedves felületen használni.
h) VIGYÁZAT – ÉLETVESZÉLY! A készülék tisztítása vagy használata közben soha ne merítse vízbe vagy más folyadékba.
i) Ne használja a készüléket nagyon magas páratartalmú helyiségekben / víztartályok közvetlen közelében!

2.2. Munkahelyre vonatkozó biztonsági szabályok

a) Ügyeljen a munkahelyen a rendre és a jó megvilágításra. A rendetlenség vagy a rossz megvilágítás balesetekhez vezethet. Legyen előrelátó, ügyeljen a cselekedeteire és használja a józan eszét a berendezés használata során.
b) Ne használja a készüléket robbanásveszélyes környezetben, például gyúlékony folyadékok, gázok vagy por jelenlétében.
c) Sérülés megállapításakor vagy rendellenesség esetén azonnal ki kell kapcsolni a készüléket, és jelenteni azt egy illetékes személynek.
d) Ha bizonytalan abban, hogy a készülék megfelelően működik-e, lépjen kapcsolatba a gyártó szervizével.
e) A készüléket csak a gyártó szervize javíthatja. Tilos önálló javításokat végezni a terméken!
f) Tüz esetén csak száraz por vagy szén-dioxid (CO2) tüzoltót szabad használni a készülék oltására mindaddig, amíg az feszültség alatt van.
g) Gyermekek vagy illetéktelen személyek nem tartózkodhatnak a munkahelyen. (A figyelmetlenség a készülék irányításának elvesztésével járhat.)
h) A biztonsági információs matricák állapotát rendszeresen ellenőrizni kell. Amennyiben a matricák olvashatatlanok, újakra kell őket cserélni.
i) A használati utasítást meg kell őrizni, később is szükség lehet rá. Ha a készüléket átadja egy következő tulajdonosnak, a használati utasítást is mindenképpen a termékkel együtt át kell adni.
j) A csomagolás részeit és az apró alkatrészeket gyermekektől elzárva kell tartani.
k) Tartsa távol a készüléket gyermekektől és háziállatoktól.
I) Ha ezt az készüléket más készülékkel együttesen használja, vegye figyelembe a többi készülék használati utasítást is.

Ne feledje! Ügyeljen a gyerekekre és más személyekre a gép üzemeltetése során.

2.3. Személyekre vonatkozó biztonsági szabályok

a) Tilos a készüléket fáradtan, betegen vagy alkohol, kábítószer vagy olyan gyógyszer hatása alatt használni, amely jelentősen korlátozza a koncentrációs képességet.
b) A készüléket nem használhatják csökkent szellemi, érzékszervi és mentális funkciókkal rendelkező személyek (beleértve a gyerekeket), valamint nem használhatják megfelelő tapasztalattal és/vagy ismeretekkel nem rendelkező személyek, kivéve ha egy a biztonságukért felelős személy felügyeli munkájukat, vagy elmagyarázta, hogy hogyan kell kezelni a készüléket.
c) A készüléket csak olyan testileg és szellemileg alkalmas, szakképzett személyek kezelhetik, akik elolvasták a jelen használati utasítást, és részt vettek munkavédelmi képzésben.
d) Legyen óvatos, használja a józan eszét a készülék használata során. Munka közben egy pillanatnyi figyelmetlenség súlyos balesetet okozhat.
e) A készülék nem játék. Nem szabad megengedni, hogy gyermekek játszanak a készülékkel.

2.4. A készülék biztonságos használata

a) Ne terhelje túl a készüléket. Használjon az adott alkalmazásnak megfelelő eszközöket. A helyesen kiválasztott készülék jobban és biztonságosabban tudja elvégezni a rendeltetésének megfelelő munkát.
b) Ne használja a készüléket, ha a BE/KI kapcsoló nem működik megfelelően (nem kapcsol be és ki). A kapcsolóval nem vezérelhető készülékek veszélyesek, nem alkalmasak a használatra és meg kell őket javítani.
c) A beállítások módosítása, a tisztítás vagy a karbantartás előtt ki kell húzni a készüléket az áramforrásból. Ez a óvintézkedés csökkenti a véletlen bekapcsolás kockázatát.
d) Az épp használaton kívüli készüléket tartsa távol gyermekektől és olyan személyektől, akik nem ismerik a készüléket vagy a használati utasítást. A készülék veszélyes lehet a tapasztalatlan felhasználók kezében.
e) Tartsa a készüléket jó műszaki állapotban. Minden munka előtt ellenőrizze, hogy nincsenek-e sérülések a burkolaton vagy a mozgó alkatrészeken (repedések az alkatrészeken és alegységeken, vagy bármilyen más körülmény, amely befolyásolhatja a készülék biztonságos működését). Sérülés esetén a készüléket használat előtt javítsa meg.
f) A készülékek javítását és karbantartását csak szakképzett személyek végezhetik, kizárólag eredeti cserealkatrészek használatával. Ez biztosítja a biztonságos használatot.
g) A készülék működési integritásának biztosítása érdekében tilos eltávolítani a gyári burkolatot vagy a csavarokat.
h) Tilos a készüléket működés közben mozgatni, áthelyezni vagy forgatni.

i) Ne hagyja felügyelet nélkül a készüléket, amíg be van kapcsolva.
j) Rendszeresen tisztítsa meg a készüléket, hogy megakadályozza a szennyeződések felhalmozódást.
k) A készülék nem játék. Gyermekek nem végezhetik felnőtt felügyelete nélkül a tisztítási vagy a karbantartási munkálatokat.
I) Tilos módosítani a készülék felépítését paramétereinek vagy kialakításának megváltoztatása érdekében.
m) Tartsa távol a készülékeket tűztől és más hőforrásoktól.
n) A készülék szellőzőnyílásait nem szabad lezárni!
o) Tilos a tápegységet hosszabb ideig teljes terhelés mellett használni, ez károsíthatja a készüléket.
p) A tápegység kimeneti feszültsége nem haladhatja meg a táplált eszköz bemeneti feszültségét. A túl magas feszültség károsíthatja a tápellátást biztosító készüléket.
q) Az UPS üzemmód megváltoztatása előtt először válassza le a külső terhelés csatlakoztatott kábeleit.
r) Ha a gép induktív terhelés mellett működik, például mágnestekercsekkel, egyenáramú motorokkal, léptetőmotorokkal stb., ügyeljen arra, hogy lassan változtassa a feszültséget/áramot. SOHA ne kapcsolja be vagy ki a tápfeszültséget, ha induktív terhelés van csatlakoztatva hozzá.
s) Ne kapcsolja be vagy ki a terheléshez csatlakoztatott tápegységet.
t) Ne zárja rövidre a feszültségre csatlakoztatott kábeleket.
u) Ügyeljen arra, hogy a bemeneti feszültség megegyezzen a bemeneti feszültségválasztó beállításával, ellenkező esetben az áramellátó helytelen működését vagy akár károsodását is okozhatja.

VIGYÁZAT! Annak ellenére, hogy a készülék minél biztonságosabbra lett tervezve, fel lett szerelve megfelelő biztonsági eszközökkel, valamint a felhasználó biztonságát óvó plusz elemek használatának ellenére is fennáll a baleset vagy sérülés veszélye a készülékkel való munka során. A termék használata során járjon el óvatosan és a józan ész szabályai szerint.

3. Üzemeltetés szabályai

A készüléket külső vevők meghatározott feszültségű és intenzitású egyenárammal való ellátására tervezték.

A felhasználó felelős a nem rendeltetésszerű használatból eredő bármilyen károkért.

3.1. A készülék leírása

STAMOS | Hallang - Laboratory Power Supply ① ② V ⑥ A ⑦ W DC 5V-2A USB ⑩ ON OFF V-COARSE ③ C. V V-FINE ④ ⑤ A-COARSE ⑧ C. C A-FINE ⑪ GND ⑬ ⑬ ⑭ ⑮ ⑯

Importer: expundo Pública sp. 24.0. sp. k. ul. 90wv Mulelin-tertowacryta 7, 66-002 Zielona Góra | Poland, EU Product Name: Laboratory Power Supply Model: Output: Input: 230V~/50K: Power: Production Year: Serial Number: CE 16 17 22V 18 19

1. Fogantyú
2. A feszültség értékének kijelzője
3. Jelzőlámpa – működésjelző a kimeneti feszültség stabilizációs üzemmódjában
4. Durva feszültségbeállító gomb
5. Precíz feszültségbeállító gomb
6. Áramerősség értékének kijelzője
7. Kimeneti teljesítmény értékének kijelzője
8. Jelzőlámpa – működésjelző a kimeneti áramerősség stabilizációs üzemmódjában
9. Durva áramerősség-beállító gomb
10. USB 5VDC 2A kimenet
11. Precíz áramerősség-beállító gomb
12. Tápellátás be-/kikapcsoló
13. Negatív polaritású kimeneti bilincs
14. Földelés kimeneti bilincse
15. Pozitív polaritású kimeneti bilincs

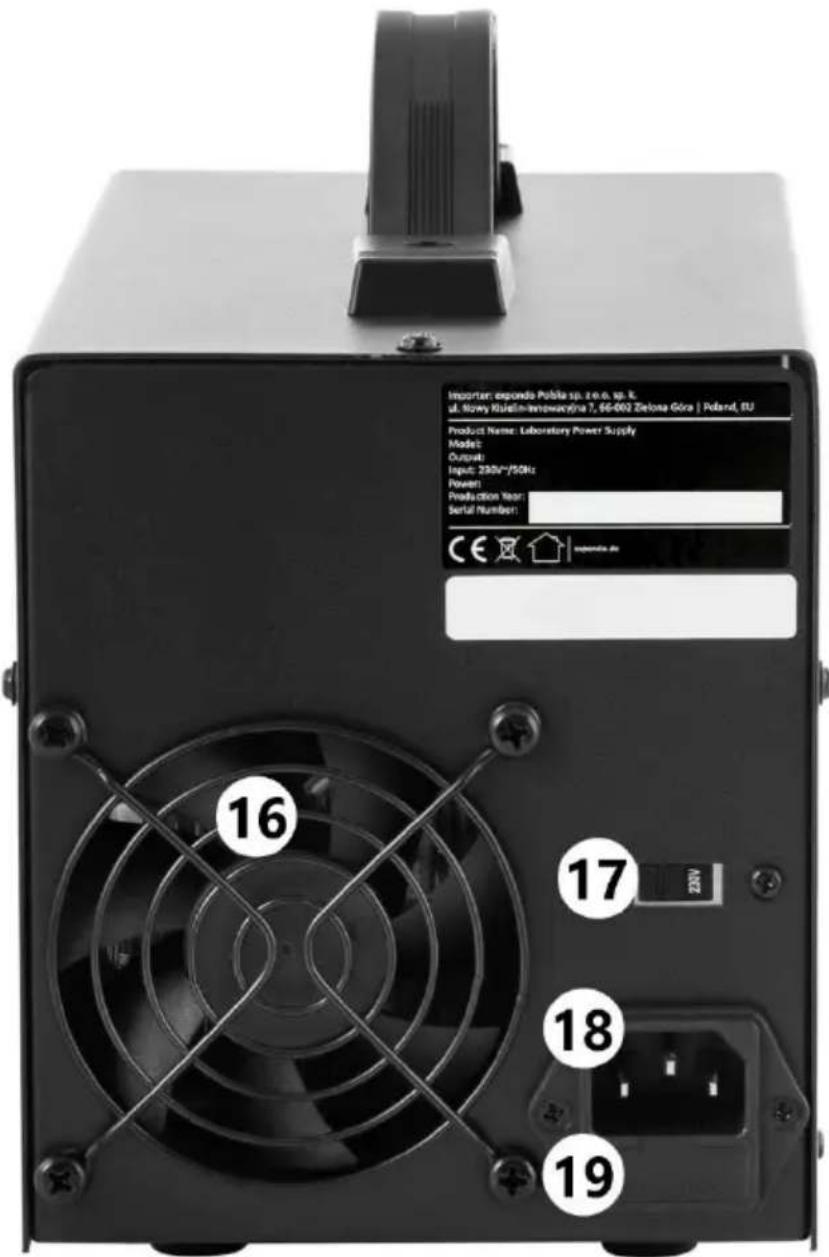

16. Ventilátor
17. Bemenetifeszültség-kapcsoló 110/230V
18. Tápkábel aljzata
19. Biztosítékfoglalat

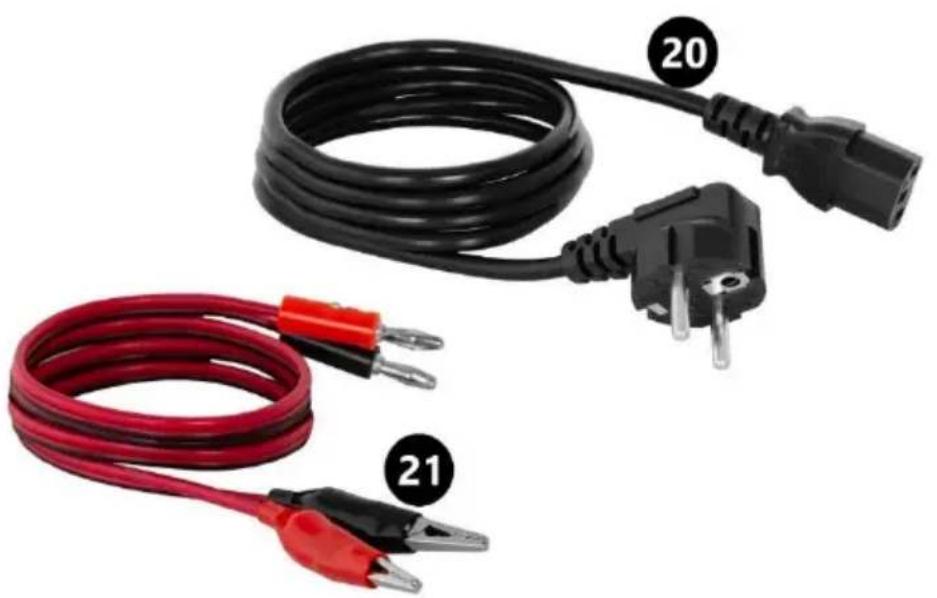

20. Tápkábel
21. Csatlakozókábelek

3.2. Beüzemelés előtt

A KÉSZÜLÉK ELHELYEZÉSE

A készülék környezetének hőmérséklete nem haladhatja meg a 40°C-ot, és páratartalma nem haladhatja meg a 85%-ot. A készüléket úgy kell elhelyezni, hogy a jó légáramlás biztosítva legyen. A készülék mindegyik falától legalább 10 cm

távolságot kell tartani. Tartsa távol a készüléket bármilyen forró felülettől. A készüléket mindig egyenes, stabil, tiszta, tűzálló és száraz felületen kell használni, gyermekek és csökkent szellemi, érzékszervi vagy mentális funkciókkal rendelkező személyek számára elérhetetlen helyen. A készüléket úgy kell elhelyezni, hogy a tápkábel villásdugója bármikor elérhető legyen. Ellenőrizni kell, hogy a készülék tápellátása megfelel-e az adattáblán megadott adatoknak!

3.3. A készülék használata

1. Dugja be a tápkábel csatlakozóját (20) a készülék hátulján található aljzatba (18). Ha az áramforrás feszültsége 99-121V tartományban van, állítsa a kapcsolót (17) 110V állásba, ha a feszültség 198-242V tartományba esik, állítsa a kapcsolót (17) 230V állásba.
2. Kapcsolja be a készüléket a bekapcsológomb (13) megnyomásával. A készülék kijelzője bekapcsol.

3. Ismerkedjen meg a külső terhelésű tápegységhez csatlakoztatott tápegység paramétereivel.

4. Állítsa be a kimeneti paramétereket a kiválasztott üzemmódtól függően a) Állandó feszültségérték (CV mód, ang. Constant Voltage)

5. Forgassa el a durva (9) és a precíz (11) árambeállító gombokat az óramutató járásával megegyező irányba a maximális értékig. A (4) és (5) vezérlőgombokkal állítsa be a kimeneti feszültség kívánt értékét.

6. Csatlakoztassa a külső terhelést, különös figyelmet fordítva a vezetékek megfelelő kimeneti bilincsekhez való csatlakoztatására (figyelve a polaritásra).
7. Ebben az üzemmódban a készülék állandó, beállított feszültségértéket ad ki, míg az áramérték a csatlakoztatott terheléstől függően változik. A C.V (3) jelzőfény világít, amikor ez az üzemmód aktív.

b) Állandó áramerősség (CC mód, ang. Constant Current)

A (4) és (5) gombokkal állítsa be a feszültség kívánt értékét. Állítsa az áramerősséget a minimális értékre úgy, hogy a (9) és (11) gombokat teljesen az óramutató járásával ellentétes irányba forgatja.

- Csatlakoztassa a külső terhelést, különös figyelmet fordítva a vezetékek megfelelő kimeneti bilincsekhez való csatlakoztatására (figyelve a polaritásra).

- Állítsa be a kívánt áramerősséget a (9) és (11) gombok óramutató járásával megegyező irányba történő elforgatásával.

- Ebben az üzemmódban a készülék állandó áramerősség-értéket ad ki, míg a feszültség értéke a csatlakoztatott terhelés függvényében változik. A C.C (8) jelzőfény világít, amikor ez az üzemmód aktív.

1. Túlmelegedés elleni védelem

A védelem aktiválása esetén válassza le a készüléket az áramellátásról, hűtse le és szüntesse meg a kioldás okát. A készülék újraindítható.

1. Használat után kapcsolja ki a készüléket a (13) gombbal, válassza le a külső terhelést, és húzza ki a készülék villásdugóját az áramforrásból.

FIGYELEM: Tilos a készüléket bekapcsolni kimeneti bilincsekre csatlakoztatott vevőkészülékkel.

3.4. Tisztítás és karbantartás

a) Minden tisztítás előtt, és akkor is, ha a készülék nincs használatban húzza ki a hálózati csatlakozót.
b) A felület tisztítására csak maró anyagoktól mentes tisztítószereket szabad használni.
c) Minden tisztítás után az összes alkatrészt alaposan meg kell szárítani a készülék újbóli használata előtt.
d) A készüléket hűvös és száraz helyen, nedvességtől és közvetlen napfénytől védve kell tárolni.
e) Tilos a készüléket vízsugárral fröcskölni, vagy vízbe meríteni.
f) Ügyeljen arra, hogy víz ne kerülhessen a készülék burkolatán lévő szellőzőnyílásokba.
g) A szellőzőnyílásokat kefével és sürített levegővel kell tisztítani.
h) A készüléket rendszeresen ellenőrizni kell, hogy nincsenek-e raja sérülések és megfelelően működik-e.
i) A tűzvédelem érdekében csak a megadott típusú és osztályú biztosítékra cserélheti ki a régieket.

A biztosíték cseréje

VIGYÁZAT! A biztosítékot szakembernek kell kicserélnie!

1. Húzza ki a készüléket az áramforrásból.
2. Húzza ki a tápkábelt, és vegye ki a biztosítéktartót.
3. Cserélje ki a biztosítékot egy ugyanolyan paraméterekkel rendelkező, új termékre.
4. Helyezze vissza a biztosítéktartót.

VIGYÁZAT! A biztosítéktartó károsodásának elkerülése érdekében ne alkalmazzon túlzott erőt a biztosítéktartó eltávolításakor és beszerelésekor.

A HASZNÁLT KÉSZÜLÉKEK UTILIZÁLÁSA

Az élettartamának végén nem szabad ezt a készüléket a háztartási hulladékkal együtt kidobni. Hanem egy az elektromos és elektronikus készülékek újrahasznosításával foglalkozó gyűjtőhelyen kell leadni. Ezt a terméken, a használati útmutatóban vagy a csomagoláson található szimbólum is jelzi. A készülékben használt anyagok a jelölésüknek megfelelően újrahasznosíthatóak. Az újrafelhasználással, anyagok újrahasznosításával vagy a használt eszközök más módon történő használatával jelentős mértékben hozzájárul környezetünk védelméhez.

A helyi hatóságoknál lehet tájékozódni a használt eszközök helyi hulladékkezelő gyűjtőhelyról.
