HASZNÁLATI ÚTMUTATÓ Uni-Mig 270 AS-Pro SYN Güde

Az eredeti használati útmutató fordítása

UNI-MIG 270 AS-PRO SYN INVERTER Güde

UNI-MIG 270 AS-PRO-SYN

MAGYAR Kérjük alaposan olvassa el a tájékoztatót mielőtt a gépet használja.

HU A 2019/1784 számú környezetbarát tervezési rendeletben előírt összes műszaki dokumentumot itt találja

HU A készülék üzembe helyezése

Betrieb

EN Operation FR Fonctionnement IT Esercizio ES Operação

SK Rozsah dodávky PL Zakres dostawy HU Szállítási terjedelem

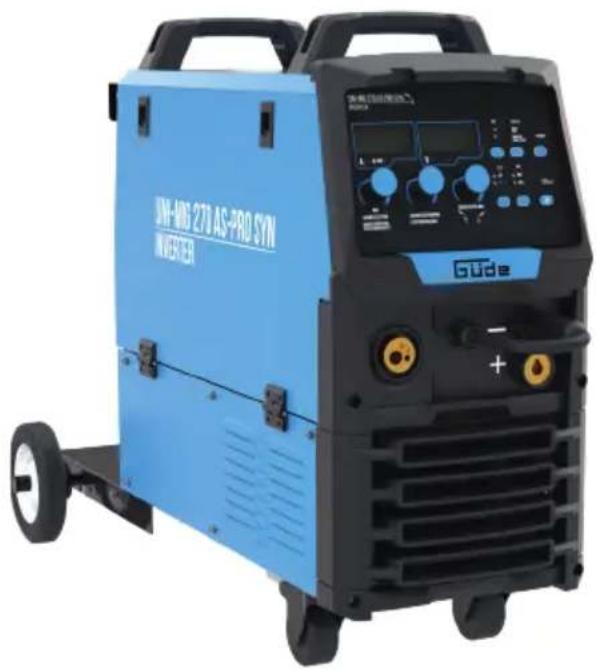

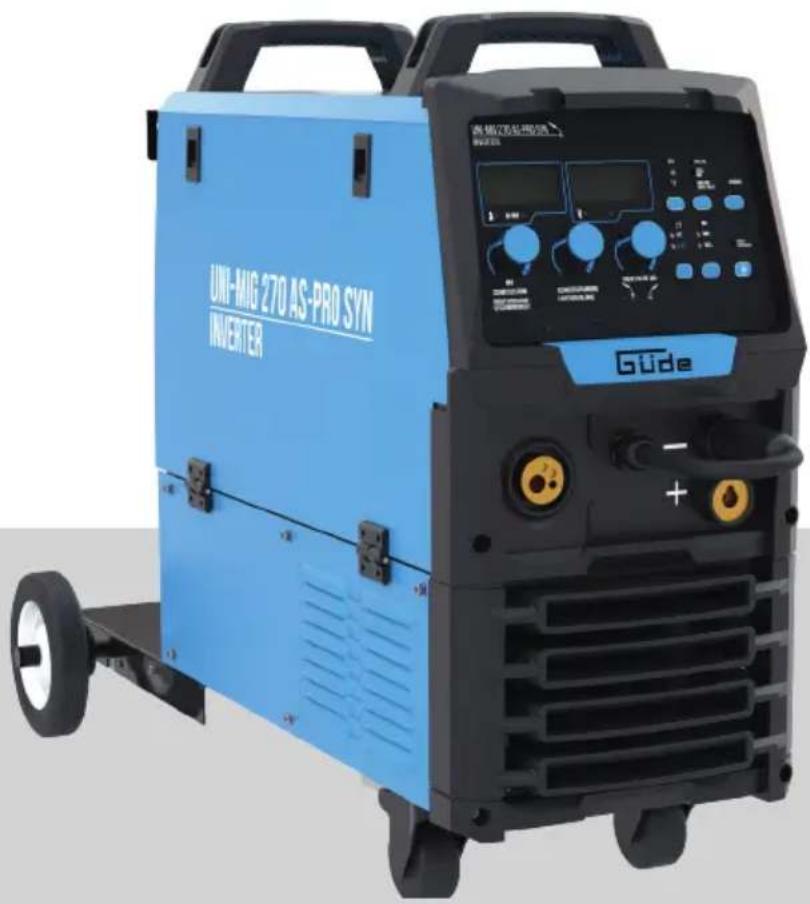

Hegesztőgép Uni Mig 270 AS-Pro Syn
Megrend.szám 20127
Védelmi fokozat IP 21S
Szigetelési osztály H
Névleges bemenő feszültség (Váltóáram) U_1	400 V
Hálózati frekvencia 50/60 Hz
Biztosíték, lomha 16 A
Üresjárati feszültség U_0	63 V
Teljesítményfelvétel nyugalmi állapotban 20 W
A hegesztő áramforrás hatásfoka 89 %
Bekapcsolási időtartam X * 60 %
max. Hegesztőáram (400 V) 270 A
Szabályozott szakasz Hegesztőáram 30-270 A
Max. .ramszüks.glet (400 V) 6,4 kW
Anyagvastagág 1,0-12 mm
Huzalvastagság	0,8 -1,0 mm (1,2 mm )
Méret (ho x szé x ma)	800 x 450 x 650mm
Tömeg	42 kg
Ez a készülék a következő újrahasznosítható anyagokból készült
Acéllemez, Vörösréz, Alumínium, ABS, PE

Csak azután használja a szivattyút, miután figyelmesen elolvasta és megértette a kezelési útmutatót.

Tartsa be a biztonsági utasításokat. Viselkedjen figyelmesen harmadik személlyel szemben. Az esetben, ha a gép bekapcsolásával és kezelésével kapcsolatban kételyei támadnak, forduljon a szervizszolgálathoz.

Rendeltetés szerinti használat

Védőatmoszférás hegesztőgép vasfémek termikus hegesztéséhez a szélek megolvasztásával és adalékanyag adagolásával. Felhívjuk figyelmét, hogy a készüléket kizárólag háztartási használatra tervezték.

A készüléket kizárólag az alábbiakban leírtaknak megfelelően szabad használni. Ebben az utasításban foglalt általánosan érvényes előírások mellőzése következtében beállt károkért a gyártó nem felelős Figyelmeztetjük, hogy a berendezés nem vállalkozói, kisipararos vagy ipari felhasználásra készült. Amennyiben a berendezés vállalkozói, kisiparos vagy ipari, esetleg más hasonló jellegű felhasználására kerül sor, a rá nyújtott jótállás érvényét veszíti.

Biztonsági utasítások

VIGYÁZZ! Áramütés veszélye! Áramütés zélye áll fenn!

Kizárólag hiba áram elleni védőkapcsolóval sználható (RCD előírás szerint max. aáram 30mA).

A hegesztógép védettsége IP21, és az üzem, illetve a tárolás során tilos eső és nedvesség hatásának kitenni.

Ellenőrizze a feszültséget: A tipuscimkén feltüntetett adatoknak azonosaknak kell lenniük az áramkör feszültségével.

Az elektromos vezeték csatlakozó dugóját csak az érvényben lévő szabályokat kielégítő, megfelelő alakú, feszültségű és frekvenciájú csatlakozóba dugja be.

Maximum 5 m hosszúságú hosszabbító zsinórt használjon és ennek keresztmetszete ne legyen kisebb 1.5 mm2-nél. Nem tanácsos ettől eltérő hosszúságú vagy keresztmetszetű hosszabbító zsinórt, adaptert vagy multi csatlakozót használni.

A berendezés üzembehelyezése előtt ellenőrizze, nincs-e megrongálva az elektromos kábel és/vagy a dugvilla.

A hibás kábel vagy csatlakozódugó áramütést okozhatnak.

Soha ne a tápvezetéknél fogva próbálja kihúzni a

csatlakozódugót a konnektorból.

Ne tegye ki se magát, sem más személyeket elektromos ív vagy forró fémek hatásának. A szétfreccsenő hegesztési gyöngyök súlyos égési sérüléseket okozhatnak.

A munkavégzéshez minden esetben viseljen megfelelő hegesztőpajzsot, védööltözetet és munkakesztyűt.

A hegesztési gázok tartós belélegzése egészségre ártalmas lehet. Megfelelő levegőáramoltató berendezéssel felszerelt, vagy jól szellőző helységben dolgozzon. Kerülje a gázok közvetlen belélegzését

A tömlőköteg fúvóka, illetve a feldolgozott anyaggal való érintkezés égési sérüléseket okozhat. Minden esetben speciális munkakesztyűt viseljen.

A tömlőköteg fúvókát és a feldolgozott anyagot a hegesztést követően hagyja kihülni.

A géppel folytatott tartós munka halláskárosodást okozhat. Minden esetben viseljen fülvédőt.

A hegesztőgépet kizárólag egyenes aljzaton használja, megfelelő módon rögzített gázpalackkal.

Ügyeljen arra, hogy a hegesztési füst el legyen szívva, illetve hogy a munkavégzés helye jól szellőzzön.

Az izzó salak és a szikrák tüzet, robbanást okozhatnak. Soha ne használja a készüléket tüzveszélyes közegben.

A munkavégzés helyszínéről el kell távolítani, illetve a repkedő szikrák elől megfelelően óvni kell az ott található fát, fűrészport, festékeket, lakkokat, oldószereket, hígítószereket, benzint, kerozint, földgázt, acetilént, propánt és minden más, hasonló tűzveszélyes anyagot.

Az esetleges tűzoltáshoz helyezzen készenlétbe megfelelő oltóanyagot.

Zárt edényeket és csöveket soha ne hegesszen és ne vágjon.

Az edényeket és csöveket akkor se hegessze, ha nyitottak, amennyiben olyan anyagokat tartalmaznak vagy tartalmaztak, amelyek hő vagy nedvesség hatására felrobbanhatnak, vagy más veszélyes reakciót eredményezhetnek.

Soha ne használja a hegesztógépet befagyott csövek felolvasztására. A gázpalackot feltétlenül biztosítsa a felborulással szemben. A hegesztógép soha nem emelhető fel egyszerre a gázpalackkal. A gázpalackok szállítására különleges előírások vonatkoznak.

A gázpalackok kezelése

Biztosítsa, hogy a gázpalackok kizárólag megfelelően szellőző helyiségben kerüljenek tárolásra, ill. felhasználásra. A tömítetlen gázpalack csökkentheti az oxigén arányát a belélegzett levegőben, és így fulladásveszélyt jelent. A használatba vétel előtt ellenőrizze le, hogy a gázpalack a kivitelezni kívánt munka típusának megfelelő gázt tartalmaz.

A gázpalackokat minden esetben biztonságosan rögzíteni kell függőleges állapotban a fali tartóhoz, vagy a speciális gázpalack tartó kocsihoz.

A védőgázas palackot, illetve a hozzá rögzített, gázt tartalmazó szabályozószervet tilos mozgatni. A gázpa-lack szelepét szállítás közben el kell takarni.

Használat után zárja el a gázpalack szelepét.

Ívhegesztő berendezés felállításával és üzemeltetésével kapcsolatos tudnivalók az esetleges zavarkibocsátás elkerülése érdekében:

Gyártóként azt javasoljuk, hogy az alábbiakban felsorolt értékeléseket és intézkedéseket villamossági szakember hajtsa végre.

Általános tudnivalók

A felhasználó felelősséget vállal azért, hogy az ívhegesztő berendezés vagy a vágókészülék felállítását és üzemeltetését a gyártói utasításoknak megfelelően végzi. Elektromágneses interferencia észlelése esetén az ívhegesztő berendezés / vágóeszköz felhasználójának felelőssége, hogy megoldást találjon a gyártó által biztosított műszaki támogatás igénybevételével. Bizonyos esetekben ez az intézkedés egyszerűen a hegesztő áramkör földelését jelenti (lásd a megjegyzést). Más esetekben magában foglalhatja a hegesztési/vágási áramforrás és a munkadarab teljes elektromágneses leárnyékolását, a bemeneti szűrőket is ideértve. Az elektromágneses hatásokat minden esetben csökkenteni kell olyan mértékben, hogy már ne legyenek zavaróak.

Megjegyzés

A hegesztési áramkör földelésének gyakorlatát a helyi biztonsági előírások szabják meg.

A földelésnek az elektromágneses összeférhetőség javítása érdekében eszközölt módosítása növelheti a balesetek vagy a berendezéskárosodás kockázatát

A terület értékelése

Az ívhegesztő berendezés és/vagy a vágókészülék felállítása (üzembe helyezése) előtt a felhasználónak fel kell mérnie a környezet esetleges elektromágneses zavarait.

A müvelet során az alábbiakra kell figyelmet fordítani:

a) az ívhegesztő berendezés és/vagy a vágókészülék feletti, alatti és mellette lévő egyéb elektromos vezetékek, vezérlővezetékek, jel- és távközlési vezetékek;
b) audio és televíziós rádióadók és -vevők;
c) számítógépek és egyéb vezérlőberendezések;
d) biztonsági berendezések, pl. ipari berendezések védelmére;
e) a közelben tartózkodók egészsége, pl. szívritmus-szabályozók és hallókészülékek használata esetén;
f) kalibráló- és mérőberendezések;
g) a környezetben található egyéb berendezések zavartűrése. A felhasználónak meg kell győződnie a környezetben használt
egyéb berendezések alkalmasságáról. Ez további védelmi intézkedéseket tehet szükségessé;
h) az elvégzendő hegesztés, vágás vagy egyéb tevékenység napszakja.

A figyelembe veendő környezet nagyságát az épület típusa és az épületben végzett egyéb tevékenységek határozzák meg. A terület túlnyúlhat az ingatlan határán

A hegesztöberendezés/vágókészülék értékelése

A terület értékelésén kívül az ívhegesztő berendezések / vágókészülékek értékelése is elvégezhető az interferencia eseteinek felmérése és kezelése érdekében. A zavarkibocsátás értékelésének tartalmaznia kell a CISPR 11:2009 szabvány 10. szakaszában meghatározott helyszíni méréseket. Helyszíni mérések a minimumintézkedések hatékonyságának megerősítése céljából is végezhetők.

Minimumintézkedésekkel kapcsolatos tudnivalók:

Nyilvános ellátórendszer

A hegesztőberendezéseket/vágókészülékeket a gyártó javaslatai alapján kell csatlakoztatni a nyilvános ellátórendszerre. Károsító hatás jelentkezése esetén további óvintézkedésekre lehet szükség, pl. a hálózati csatlakozó szűrőjének telepítésére. Meg kell fontolni a tartósan rögzített hegesztőberendezések/vágókészülékek tápvezetékének fémcsovel vagy hasonló tárgygyal történő árnyékolását. Az árnyékolás elektromos csatlakoztatását a teljes hossz mentén biztosítani kell. Az árnyékolást úgy kell csatlakoztatni a hegesztési áramforráshoz / a vágókészülék áramforrásához, hogy jó elektromos érintkezés jöjjön létre a burkolat és a hegesztési áramforrás / a vágókészülék áramforrása között.

Az ívhegesztő berendezések / vágókészülékek karbantartása

A gyártó javaslatai alapján rendszeresen el kell végezni az ívhegesztő berendezések / vágókészülékek karbantartását. A hegesztőberendezés/vágókészülék üzemeltetése során az összes bejárati és szervizajtót, valamint fedelet zárva kell tartani, és biztonságosan rögzíteni kell. A gyártói utasításokban megadott módosítások és beállítások kivételével a hegesztőberendezéseket / vágókészülékeket semmilyen módon nem szabad módosítani. Különösen az ívgyújtó és stabilizáló berendezések szikraközeit kell beállítani és karbantartani a gyártó javaslatainak megfelelően.

Hegesztőkábelek

A hegesztőkábeleknek a lehető legrövidebbeknek kell lenniük, szorosan egymás mellett kell elhelyezkedniük, és a talajon vagy annak közelében

kell futniuk.

Potenciálkiegyenlítés

Meg kell fontolni a hegesztőberendezés/vágókészülék valamennyi fém alkatrészének elektromos csatlakoztatását. A munkadarabhoz csatlakoztatott fém alkatrészek azonban növelhetik annak kockázatát, hogy a hegesztést végző személyt a fém alkatrészek és az elektródák egyidejű megérintését követően áramütés éri. A hegesztést végző személy számára a csatlakoztatott összes fém alkatrész elleni védelem céljából elektromos szigetelést kell biztosítani.

A munkadarab földelése

Ha a munkadarab az elektromos rendszer biztonságára visszavezethető okból, illetve mérete és elhelyezkedése miatt (pl. hajó külső fala vagy acélszerkezetek esetében) nincs földelve, a munkadarab

földelési csatlakoztatása bizonyos esetekben – de nem mindig – csökkentheti a zavarkibocsátást. Kerülni kell, hogy

a munkadarab földelése növelje a felhasználót fenyegető balesetveszély kockázatát, vagy más elektromos berendezéseket tönkretegyen. Szükség esetén a munkadarab földelési csatlakoztatását a munkadarabhoz való közvetlen csatlakoztatással kell megoldani. Azokban az országokban, ahol a közvetlen csatla-

koztatás tilos, a csatlakoztatást megfelelő, a nemzeti előírásoknak megfelelően kiválasztott kondenzátorokkal kell megvalósítani.

Árnyékolás

A környezetben található egyéb vezetékek és berendezések szelektív árnyékolása csökkentheti a sugárzást. Speciális alkalmazásoknál a komplett hegesztőberendezés/vágókészülék árnyékolását érdemes fontolóra venni.

„A” osztály (IEC 60974-10):

Ha az eszközt olyan lakókörnyezetben kíván- ja használni, ahol az áramellátást nyilvános, alacsonyfeszültségű hálózat biztosítja, a használa- thoz elektromágneses szűrő alkalmazása válhat szükségessé, amely az elektromágneses zavarokat oly mértékben csökkenti

Ipari területeken vagy egyéb területeken, ahol az áramellátást nem nyilvános, alacsonyfeszültségű hálózat biztosítja, az eszköz alkalmazható.

Az 'A' osztályú eszközök nem használhatók olyan lakókörnyezetben, ahol az áramellátást nyilvános, alacsonyfeszültségű hálózat biztosítja, mivel ott kedvezőtlen áramellátási viszonyok esetén zavarokat okozhatnak.

Felhasználóként biztosítania kell, hogy szükség esetén az áramszolgáltatóval folytatott konzultációkat követően, a gép üzemeltetéséhez használni kívánt csatkakozópont megfeleljen a fenti követelményeknek.

A felhasználó felelős a hegesztésből eredő zavarokért.

Szimbólumok

Figyelem!

Használat előtt olvassa el a használati utasítást!!

Munka közben viseljen megfelelő személyi védőeszközöket!

Hegesztéshez használjon hegesztőpajzsot!

Minden esetben viseljen speciális hegesztőkesztyűt

Viseljen biztonsági munkacipőt átvágs elleni védelemmel, érdes talppal és acél orral!

Használjon védőkötényt

A készüléken végzett bármilyen munka elött mindig ki kell húzni a csatlakozó dugaszt a konektorból.

Biztosítsa lánccal a nyomótartályt

Vigyázz! Magas feszültség!

Robbanásveszély

Vigyázz - forró felület!

Vigyázat, mérgező gözök!Ne használja zárt területeken.

Védje nedvesség ellen A gépet nem szabad esőnek kitenni.

Tilos szívstimulátort használó személyek számára!

Személyektől való távolság Ügyeljen arra, hogy senki ne tartózkodjon a veszélyes területen

Háromfázisú transzformátor

MIG (fém-inert-gáz hegesztés) MAG (fém-aktív-gáz hegesztés) FLUX (Töltött huzal hegesztés)

WIG (inert védögázas volfrámelektródás hegesztés)

MMA (elektródás hegesztés)

Hegesztésre fokozott elektromos veszély esetén is alkalmas.

3 fázisú váltakozó áram 50/60 Hz névleges frekvenciával

Hibás és/vagy tönkrement villany, vagy elektromosgépeket át kell adni az illetékes hulladékgyűjtő telepre.

Védje nedvesség ellen

A csomagolást felállított helyzetben tartsa

szakképesítés.

Minimális korhatár: A géppel kizárólag 16 éven felüli személyek dolgozhatnak. Kivételt képez a fiatallkorúak foglalkoztatása szakképzés alatt az oktató felügyelete mellet szakképzettség elsajátítása érdekében.

Képzés: A gép használatához elegendő szakember felvilágosítása resp. a használati utasítással való megismerkedés. Speciális képzés nem szükséges.

Viselkedés kényszerhelyzetben

Igyekezzen a balesetnek megfelelően elsősegélyt nyújtani, s minél hamarabb biztosítson be orvosi segítséget. A sebesültet nyugtassa meg, s védje további balesettől. Az esetleges balesetek miatt a munkahelyen, a DIN 13164 norma követelménye szerint, mindig legyen kéznél, elsősegély nyújtáshoz, kézi patika. Amit, szükség esetén, a kézi patikából kivesz, azonnal pótolja vissza.

Ha segítségre van szüksége, tüntesse fel az alábbi adatokat:

1. A baleset színhelye
2. A baleset típusa
3. A sebesültek száma
4. A sebesülések típusa

Karbantartás

A készüléken végzett bármilyen munka előtt mindig ki kell húzni a csatlakozó dugaszt a konektorból.

A szivattyút minden használat előtt vizuálisan ellenőrizze, elsősorban azt, hogy a hálózati kábel és csatlakozó dugasz ne legyen hibás.

A készüléket nem szabad használni, ha meg van rongálva, vagy a biztonsági berendezések hibásak.

Az esetben, ha a berendezés hibás, a javítást kizárólag szakszerviz végezheti.

Csak eredeti tartozékokat és eredeti pótalkatrészeket alkalmazzon!

Ne tisztítsa a gépet és annak tartozékait oldósze- rekkel, gyúlékony vagy mérgező anyagokkal, csak egy megnedvesített rongyot használjon, miután

Követelmények a gép kezelőjére

A gép kezelője használat előtt figyelmesen olvassa el a használati utasítást.

Szakképesítés: A gép használatához, szakemberrel való felvilágosításon kívül nem szükséges speciális

ellenőrizte hogy a gép áramtalanítva van.

A szellőző nyílásból, illetve a mozgó alkatrészekről minden használat után puha kefével vagy ecsettel távolítsa el a lerakódott port. Rendszeresen kenje olajjal a mozgó fém alkatrészeket (pl. a kerekeket és az oldalsó fedelet). Kizárólag rendszeresen karbantartott és kezelt gép lehet megbízható segédeszköz. Elégtelen karbantartás és kezelés előre nem látható balesetekhez és sérülésekhez vezethet. Szükség esetén nézze meg a pótalkatrész listát a www.guede.com honlapon

Ártalmatlanítás

A hulladékelemeket és az elektromos és elektronikus berendezések hulladékát nem szabad a háztartási hulladékkal együtt ártalmatlanítani. A hulladékelemeket és a hulladék elektromos és elektronikus berendezéseket külön kell gyűjteni és ártalmatlanítani. A használt elemeket, akkumulátorokat és lámpákat a megsemmisítés előtt távolítsa el a készülékekből. Érdeklődjön a helyi hatóságoknál vagy a kiskereskedőjénél az újrahasznosító központokról és gyűjtőpontokról. A helyi előírásoktól függően a kiskereskedők kötelesek lehetnek a használt elemeket és elektromos és elektronikus berendezések hulladékát ingyenesen visszavenni. Segítsen csökkenteni a nyersanyagok iránti keresletet azáltal, hogy újrahasznosítja és újrahasznosítja használt element és elektromos és elektronikus berendezéseinek hulladékát. A használt akkumulátorok (különösen a lítium-ion akkumulátorok) és a hulladék elektromos és elektronikus berendezések értékes, újrahasznosítható anyagokat tartalmaznak, amelyek káros hatással lehetnek a környezetre és az Ön egész-ségére, ha nem környezetbarát módon ártalmatlanítják őket. Töröljön minden személyes adatot a régi készülékről, mielőtt kidobja azt.

Jótállás

Jótállás időtartalma 12 hónap ipari használat esetén, fogyasztó esetén 24 hónap, jótállás a készülék megvétele napján kezdődik.

A jótállás kizárólag az anyagi, vagy gyártási hibákból eredő elégtelenségekre vonatkozik. Reklamáció esetén fel kell mutatni az eredeti, a vásárláskor kapott, s a vásárlás dátumával ellátott iratot.

A jótállás nem vonatkozik a géppel való szaktalan használat következtében bekövetkező hibákra, pl. a gép túlterhelése, erőszakos használata, vagy idegen tárgyakkal való megrongálódása. A használati utasítás mellőzése következményeire, szerelési és szokásos, normális elhasználódásra sem vonatkozik a jótállás.

Szervíz

Vannak kérdései? Reklamáció? Szüksége van pótalkatrészekre, vagy használati utasításra? Honlapunkon a www.guede.com címen szervíz terén gyorsan, bürökráciát kizárva segítségére leszünk. Kérem, segítsen, hogy segíthessünk. Hogy gépét reklamáció esetén identifikálhassuk, szükségünk van a gyártási számra, a szortiment tételszámára és a gyártási évre. Ezek az adatok fel vannak tüntetve a tipus cimkén. Hogy mindig kéznél legyenek, kérem, jegyezze fel az lábbiakban.

Gyártási szám:

Megrendelési szám

Gyártási év:

Hiba elháritása

Üzemzavarok Okok Intézkedések
Bár az elötoló csigája mozog, a huzal nem tolódik előre.	Beszennyeződött áramfúvóka Tisztítsa ki
	A tekercstartó tengelykapcsoló túl erősre van állítva.	Engedjen rajta
	Sérült tömlőköteg Ellenőrizz le a huzalvezeték köpenyt
	A huzal elötoló csiga túlságosan kis nyomásra van beállítva	Növelje a nyomást
Szaggatott huzalutánpótlás Sérült áramfúvóka Cserélje ki
	Besült áramfúvóka Cserélje ki
	Beszennyeződött hajtókerék horony Tisztítsa ki
	Horony az elkopott hajtókeréken Cserélje ki
Kialudt elektromos ív Hibás érintkezés a földelő csipesz és a munkadarab között		Húzza meg és ellenőrizze a csipeszTávolítsa el a festéket és a rozsdát
		Rövidzár az áramfúvóka és a gázbekötő cső között
		Tülságosan laza áramfúvóka Erősen húzza meg az áramfúvókát
Pórusos varrat Nem megfelelő tömlőköteg távolság vagy dőlésszög		A tömlőköteg és a munkadarab közötti távolságnak legalább 5-10 mm-nekkell lennie. A dőlésszög nem lehet kevesebb 60-nál.
		Nincs gáz, túlságosan kevés gáz vagynem megfelelő gáz
Hosszabb üzem után a hegesztőgép hitelen kikapcsol	A hegesztőgép a túlságosan hosszan tartó használat következtében túlforrósodott, és bekapcsolt a hőkioldó	Hagyja kihülni a hegesztőgépet
