HASZNÁLATI ÚTMUTATÓ 163-55 SOLO

HU Az eredeti használati útmutató fordítása.... 149

Rendeltetésszerű használat....149

Jelek a készüléken....150

Termékáttekintés....151

Biztonsági utasítások.... 153

Használat....154

Karbantartás és ápolás....160

Hibaelhárítás....166

Tárolás....167

Elsősegély.... 167

Köszönjük, hogy az solo by AL-KO sövényvágót választotta. Örülünk, hogy felkínálhattuk Önnek az solo by AL-KO sövényvágóját. A termék hosszú fejlesztőprogram és sokéves ismeretek, tapasztalatok eredménye.

A 163-55 valamint a 163-70 csúcsmodern technika és ergonomikus formaterv kombinációja; alacsony súlyú, kompakt kivitelű, professzionális szerszámok, melyek széles körű alkalmazhatóságukkal tünnek ki.

Figyelmesen olvassa el a részletes információkat tartalmazó prospektusok különböző pontjait, amelyek jól mutatják a szerszámok kiváló teljesítőképességét. Ügyeljen rá, hogy megértse a prospektusok tartalmát és kövesse az adott javaslatokat, utasításokat. Ezáltal biztonságosan használhatja a szerszámot és a lehető legjobb munkaeredményt lesz képes megvalósítani az solo by AL-KO sövényvágójával.

FIGYELMEZTETÉS!

A sérülések VESZÉLYÉNEK megelőzésére a készülék használója a sövényvágó használata előtt gondosan olvassa át a kezelési útmutatót. A gyártó fenntartja a jogot, hogy előzetes bejelentés nélkül megváltoztassa a műszaki adatokat.

A müszaki adatok eltérhetnek egymástól a különböző országokban. A sövényvágó más személynek átadásakor feltétlenül mellékelje a kezelési útmutatót is.

RENDELTETÉSSZERÜ HASZNÁLAT

A sövényvágó kizárólag bokrok, sövények vágására, visszametszésére tervezett; más célra használni tilos. Ne használja a sövényvágót rendeltetésétől eltérő célra.

JELEK A KÉSZÜLÉKEN

Jelek

Az útmutató elolvasása előtt tanulmányozza a következő jelek jelentését:

	FIGYELMEZTETÉS/VESZÉLY Olajkeverék
	Az üzemeltetési útmutató elolvasása, me-gértése, betartása		Kézi motorindítás
	Tilos Vész-ki
	Dohányozni tilos! Elsősegély
	Tilos a nyílt láng használata! Újrahasznosítá
	Viseljen védőkesztyűt! BE / INDÍTÁS
	A munkaterületen nem tartózkodhat személy és állat!		KI / ÁLLJ
	Viseljen védőszemüveget és hallásvédőt! C

TERMÉKÁTTEKINTÉS

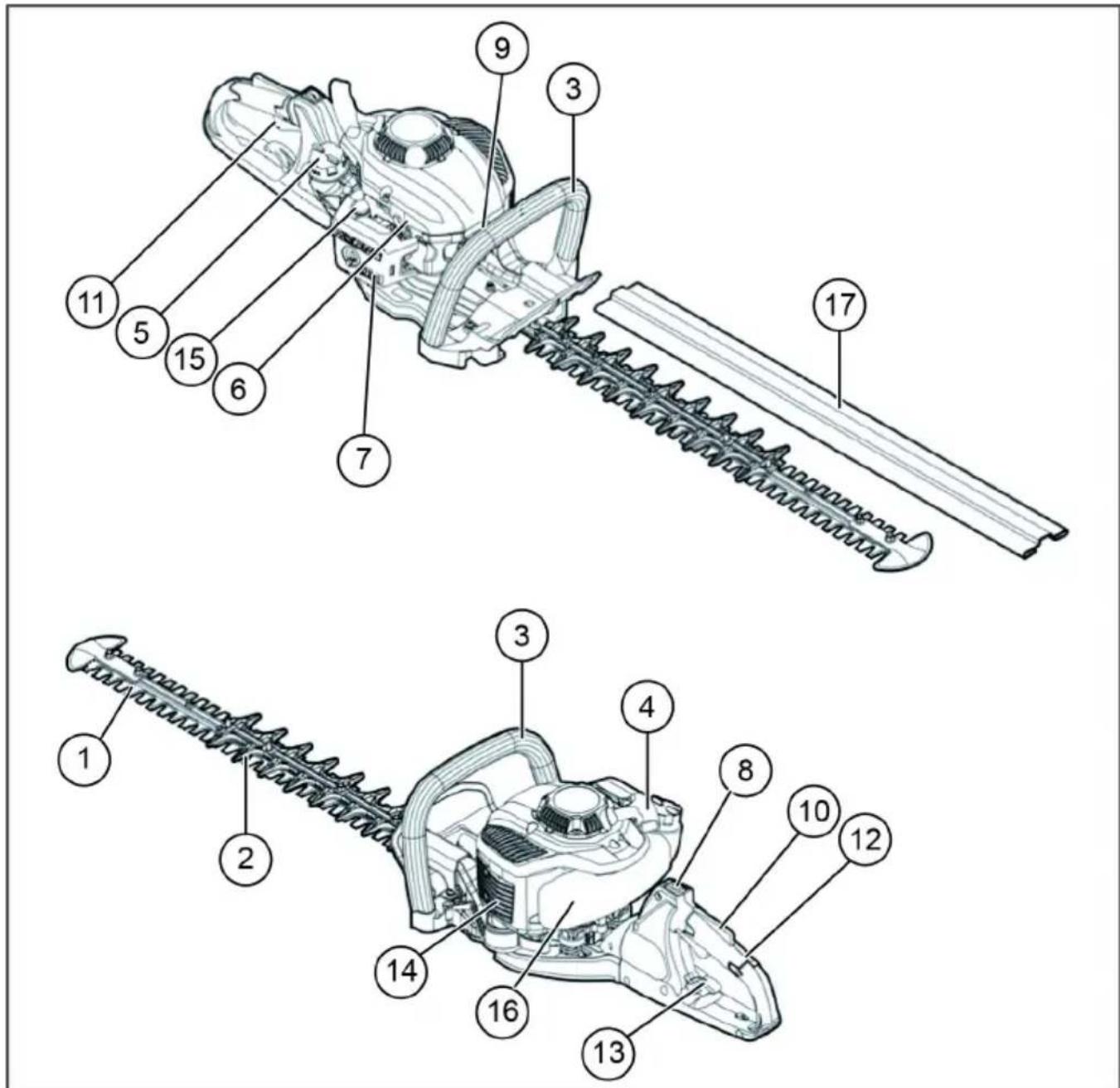

	SZERKEZETRÉSZEK NEVE		SZERKEZETRÉSZEK NEVE		SZERKEZETRÉSZEK NEVE
1.	Vágókés 7. Porlasztó (nem ábrázolja) 13. Hátsó markolat kioldókar
2.	Üzemen kívüli vezetőlap 8.	BE/KI-kapcsoló (BE/KI) 14. Hangtompító
3.	Első markolat 9. Gyújtógyertya 15. Primer
4.	Húzózsinór indító 10. Kioldókar 16. Üzemanyagtartály
5.	Üzemanyagtartály tető 11. Gázkar 17. Vágólap védő
6.	Fojtókar 12. Hátsó markolat

MÜSZAKI ADATOK

Modell		163-55Cikksz.: 127325	163-70Cikksz.: 127326.
Méretek (h x sz x ma) [mm] 1140 x 500 x 240 1220 x 500 x 240
Súly [kg] 5,2 5,4
Térfogat (üzemanyagtartály) [l] 0,4 0,4
Lökettérfogat [cm3] 22,2 22,2
Maximális motorteljesítmény [kW] 0,68 0,68
Vágáshossz [mm] 550 700
Üresjárati fordulatszám [min -1] 3100 ± 400 3100 ± 400
Tengelykapcsoló befogó fordulatszám [min -1] 4500 4500
Gyújtógyertya		CDK CMR6A;TORCH CMR6A;NGK CMR6A;NHSP LD AL6RC	CDK CMR6A;TORCH CMR6A;NGK CMR6A;NHSP LD AL6RC
Karburátortípus		Walbro WYC35	Walbro WYC35
Karburátortípus LpA [dB(A)]EN ISO 10517		95 K = 3	94,2 K = 3
Zajszint LWA [dB(A)]EN ISO 10517		107 K = 3	104,3 K = 3
Rezgések	első markolat[m/s2]	2,12 2,12
	hátsó marko-lat [m/s2]	2,91 2,91

BIZTONSÁGI UTASÍTÁSOK

Általános biztonsági szabályok

A SZERSZÁM SÚLYOS SÉRÜLÉSEKET OKOZHAT! Gondosan olvassa el az összes útmutatót, hogy az előírásoknak megfelelően kezelje, készítse elő, gondozza, tartsa karban, indítsa el és állítsa meg a szerszámot. Ismerje meg a szerszám kezelését és előírásszerű használatát. (1)

Javasoljuk, hogy csak olyan személynek adja kölcsön a sövényvágót, aki tapasztalattal rendelkezik a szerszám használatában.

Az átadáshoz minden esetben mellékelje az üzemeltetési útmutatót is.

Aki először használja, kérje el a kereskedőtől az útmutatót, hogy megismerkedjen a sövényvágó kezelésével.

Gyermeket és 18 év alatti személyek nem kezelhetik a sövényvágót. 16 éven felüli személyek csak gyakorlási célra használhatják a szerszámot, azonban kizárólag szakképzett személy felügyelete alatt.

A legnagyobb óvatossággal és figyelemmel használja a sövényvágót.

Csak megfelelő pszichés állapotban szabad a sövényvágót használni. Minden munkát nyugodtan, megfelelő körültekintéssel végezzen. A készüléket kezelő személy felelős harmadik személyekkel szemben.
Ne használja a sövényvágót, ha alkohol és/vagy gyógyszer hatása alatt áll, vagy ha kimerültnek, betegnek érzi magát. (2)
Csak megfelelő fény- és látási viszonyok mellett használja a készüléket. A hideg évszakokban ügyeljen a csúszós, nedves területekre, pl. a jeges vagy hóval takart felületekre (csúszásveszély). Gondoskodjon minden esetben arról, hogy megfelelő, stabil pozícióban legyen.
Soha ne végezzen munkát instabil vagy lejtős állófelületen.
Soha ne használja a sövényvágót létrán állva.
Soha ne másszon fel a fára, hogy onnan használja a sövényvágót.
Munkavégzés közben ne mozogjon háttal a botlás és a kontrollvesztés megelőzésére.
Mindig állítsa le a motort mielőtt tisztítja, karbantartja a szerszámot vagy alkatrészt cserél rajta.
Ne üzemeltesse a vágószerszámot, ha sérült vagy erősen kopott.

Egyéni védőfelszerelés

Viseljen a célnak megfelelő, alkalmas ruházatot, azaz megfelelően testhez simuló legyen, hogy ne akadályozza mozgását. Tilos ékszert vagy túl bő ruházatot viselni, amely pl. beleakadhat a sövénybe, a bozótba vagy megakaszthatja a szerszámot.

A szem a kéz és a láb sérülésének megelőzésére, de éppúgy a kezelő hallásának védelmére is, a sövényvágóval végzett munka közben viselje a következő védőfelszereléseket/védőruházatot.

A sövényvágóval végzett munka közben viseljen védőszemüveget vagy olyan szemvédőt, amely megfelelően védi a szemét. (3)

Viseljen megfelelő hallásvédőt a hallássérülés megelőzésére (fülvédő, füldugó stb.). (3)

Feltétlenül javasoljuk munkavédelmi kezeslábas viselését. (4)

A vastag bör anyagú speciális kesztyű az előírt felszerelés része, amelyet a sövényvágóval végzett munka közben kötelező viselni.(4)

A sövényvágóval végzett munka közben viseljen mindig csúszásmentes talpú, erős lábbelit. Az ilyen fajta lábbeli véd a sérülésektől és biztonságos tartást ad. (4)

A kezelésre vonatkozó biztonsági útmutatások

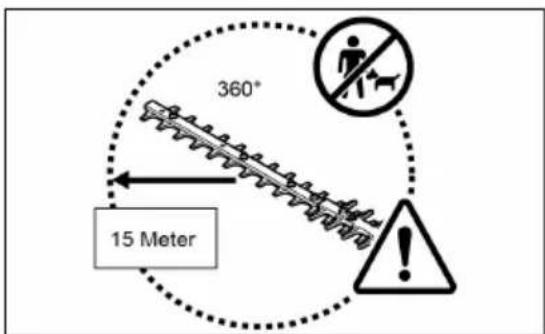

Biztosítsa, hogy 15 m munkatávolságon belül (5) nem tartózkodik gyermek és más személy sem a munkaterületen, ügyeljen továbbá az ott tartózkodó állatokra.

■ Minden egyes használat előtt vizsgálja meg a sövényvágó működési biztonságát.

Ellenőrizze, hogy előírás szerint működik-e a gázkar. Biztosítsa, hogy egyenletesen és könnyen legyen mozgatható a gázkar. Ellenőrizze a gázkar zár előírásszerű működését. Biztosítsa, hogy tiszta és száraz legyen mindegyik markolat, és ellenőrizze a be-/kikapcsoló előírásszerű működését. A markolatokat tartsa olajtól és zsírtól mentesen.

Csak az üzemeltetési útmutatónak megfelelően indítsa el a sövényvágót.

360° 15 Meter

(5)

FIGYELMEZTETÉS!

Előírástól eltérően semmiképp ne indítsa be a motort (6) !

A sövényvágót kizárólag az előírt célra használja.

Csak akkor indítsa be a sövényvágó motorját, ha teljesen összeszerelt állapotban van a készülék. A sövényvágó csak akkor üzemeltethető, ha az ehhez szükséges valamennyi előírt tartozékot felszerelték rá.

A sövényvágó indítása előtt biztosítsa, hogy a vezetőlap ne érjen semmilyen tárgyhoz, pl. ághoz, köhöz.

Azonnal állítsa le a motort, ha probléma jelentkezne vele.

A sövényvágó használata közben kezével tartsa stabilan az első és a hátsó markolatot. Ügyeljen arra, hogy tiszták és nedvességtől, olajtól, kenőanyagtól mentesek legyenek a markolatok.

Gondoskodjon minden esetben arról, hogy biztonságos egyensúlyi pozícióban legyen.

A szerszámot csak kültérben szabad használni.

Folyamatosan figyeljen a munkakörnyezetre és álljon készenlétben minden lehetséges veszélyhelyzetre, amely a motor zaja miatt adódhat.

Úgy használja a sövényvágót, hogy ne lélegezze be a keletkező kipufogógázt. Ne üzemeltesse a motort zárt helyiségben (fulladásveszély, gázmérgezés). A szénmonoxid szagtalan gáz. Biztosítsa a megfelelő szellőzést.

- Állítsa le a motort, ha szünetet tart vagy ha felügyelet nélkül hagyja a sövényvágót. Hagyja a sövényvágót biztonságos helyen, ahol nem veszélyeztethet személyeket, nincs éghető anyag és kizárt a szerszám sérülése.

Ne tegye száraz füre vagy más éghető anyagra a forró sövényvágót.

Az égésveszély megelőzésére tartsa a motort és a hangtompítót tisztán nyesedéktől, levelektől és túl sok kenőanyagtól.

Ne üzemeltessen sérült kipufogó-hangtompítóval.

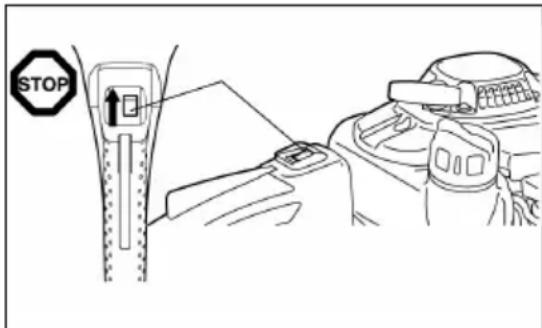

■ Szállítás előtt állítsa le a motort. (7)

A következő tevékenységek előtt állítsa le a motort: - akadály megszüntetése - ellenőrzések karbantartás és a szerszámon vég- zett más munkák végzése.

Járművel szállítás közben helyezze biztonságos pozícióba a sövényvágót, hogy ne folyjon ki belőle az üzemanyag.

A sövényvágó szállítása előtt ürítse ki az üzemanyagtartályt az üzemanyag kifolyásának megakadályozására.

■ Szállítás vagy tárolás előtt helyezze fel a védőt a vágólapra.

A sövényvágó használata előtt ellenőrizze a munkaterület dróttól, kötéltől, üvegtől és más idegen testektől való mentességét, hogy ne érjenek hozzá a vágóla-phoz.

- Áramütés: Feltétlenül figyeljen minden fajta áramvezetékre vagy villanypásztorra. Vágás előtt elenőrizze át a teljes munkaterületet, hogy ne legyen rajta elektromos vezeték, elektromos kábel.

A motor indítása és üzemeltetése közben semmiképp ne érjen a vágólaphoz.

Működés közben a szerszámhoz mellékelt összes védőszerkezetnek, pl. tetőknek, előírásszerűen szerszámra szerelt állapotban kell lennie.

STOP

(7)

→ Szünet

→ Szállítás

⇒ Üzemanyag töltés

→ Karbantartás

A munkaterületröl távolítsa el a homokot, követ, szeget, drótot stb., mert az idegen test megrongálhatja a vágókéseket.
A sövény vágása előtt ágvágóval távolítsa el a 8 mm-nél vastagabb ágakat.
A vágás megkezdése előtt győződjön meg róla, hogy a vágókés elérte-e teljes munkasebességét.
A gázkar elengedése után még rövid idő eltelik, amíg megállnak a vágókések.
Ne üzemeltesse a sövényvágót magas üresjárati fordulatszámon. A túl magasra beállított üresjárati fordulatszámon nem tudja szabályozni a gázkarral a vágókések sebességét.

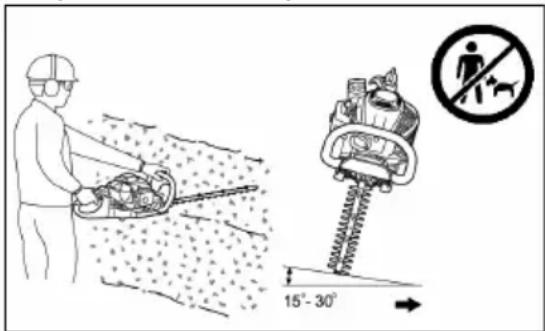

Vágáskor úgy tartsa a sövényvágót, hogy a vezetőlap 15°-30°-os szöget zárjon be a vágóvonallal.
Drótkerítés melletti sövény vágása közben különleges figyelemmel dolgozzon.
Ügyeljen rá, hogy a vágólap ne érjen kemény tárgyhoz, pl. drótkerítéshez, köhöz vagy talajhoz, ellenkező esetben megrepedhet, eltörhet vagy letörhet a vágókés.

Ha köhöz vagy egyéb kemény tárgyhoz ér a vágólap, azonnal kapcsolja ki a motort és ellenőrizze a vezetőlap esetleges sérülését. A munka folytatása előtt cserélje ki a sérült vágókést.
Rendszeres időközökben tartson szünetet. solo by AL-KO azt javasolja, hogy 50 perc vágás után 10-20 perc szünetet tartsanak.
Próbálja a sövényvágót a lehető legkisebb zaj- és károsanyag kibocsátással használni. Ellenőrizze mindenekelőtt a porlasztó helyes beállítását, és tartsa be az üzemanyag és olaj előírt keverési arányát.
Ne próbálja eltávolítani a beszorult anyagot a mozgó vágókések közül. Kapcsolja ki a szerszámot, tegye le és csak utána távolítsa el a beszorult anyagot.

Üzemanyag töltés

Üzemanyag töltés előtt állítsa le a motort (7), tartson megfelelő távolságot nyílt lángtól (8) és ne dohányozzon.

Soha ne tankolja a szerszámot járó vagy forró motor- ral.

Kerülje a börkontaktust köolajtermékekkel. Ne lélegezze be az üzemanyag gözét. Tankolás közben viseljen védőkesztyűt. Rendszeresen cserélje és tisztítsa a védőruhát.

A talajszennyeződés megelőzésére (környezetvédelem) biztosítsa, hogy ne jusson üzemanyag vagy olaj a talajba. Azonnal törölje le a sövényvágóra került üzemanyagot. Mielőtt ártalmatlanítja, jól szellőző helyen szárítsa meg a textilt, amellyel letörölte az üzemanyagot. Ellenkező esetben váratlan öngyulladás is keletkezhet.

Ügyeljen rá, hogy ruházatára ne kerüljön üzemanyag. Ha mégis megtörténik, azonnal cserélje le (veszély!).

Rendszeresen ellenőrizze az üzemanyagtartály tetejének előírásszerű pozícióját.

Az üzemanyagtartály tetőt előírás szerinti erővel csavarja rá. A motor indítása előtt legalább 3 m távolságra (8) legyen az üzemanyagtöltés helyétől. (9)

- Tilos zárt helyiségben üzemanyagot feltölteni, mert felgyülhet az üzemanyag göze a padlózaton és durranás vagy robbanás keletkezhet.

Üzemanyagot kizárólag engedélyezett tartályban szabad szállítani és tárolni. Gondoskodjon róla, hogy ne férjen gyermek a tárolt üzemanyaghoz.

Gondosan tisztítsa meg az üzemanyagtartály teteje körüli részt, hogy ne kerüljön szennyeződés a tartályba.

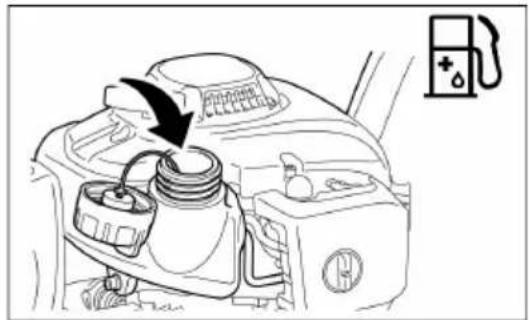

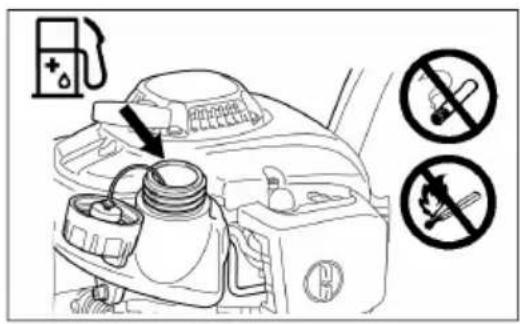

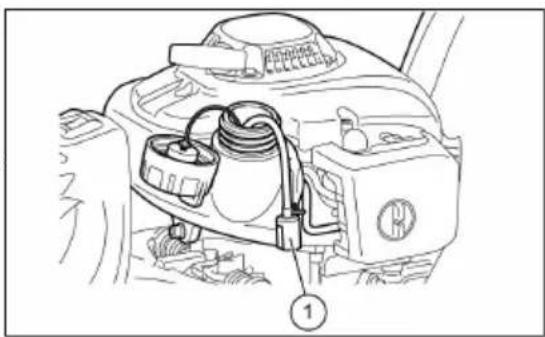

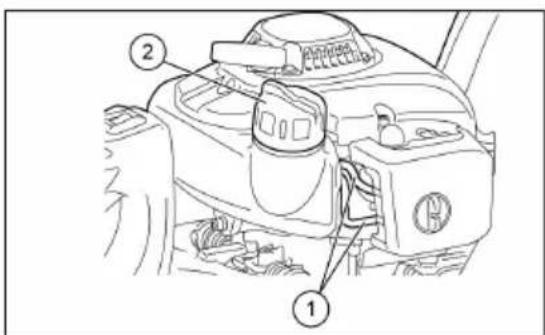

Csavarja le a tetőt, majd töltsön üzemanyagot a tartályba. Az üzemanyag szürésére használjon megfelelő szűrőbetétes tölcsért.

Az üzemanyagtartály tetőt kézzel szorosra csavarja vissza.

Tankolás után tisztítsa meg a tetőt és a tartály körüli területet.

Feltétlenül törölje fel a kifolyt üzemanyagot (tüzveszély!).

STOP

(7)

Üzemanyag-olaj keverék

A sövényvágót nagy teljesítményű, kétütemű motor hajtja. A motort üzemanyag és kétütemű olaj keveréke működteti. A motor ROZ 91 oktánszámú normál benzinre méretezett. Ha nem áll rendelkezésre ilyen üzemanyag, használhat magasabb oktánszámút is. Nem rongálódik meg tőle a motor, azonban romolhat működési viselkedése. Hasonló problémák jelentkeznek ólmozott üzemanyag használata esetén is. A motor optimális működésének elérése, a használó egészsége és a környezet védelme érdekében kizárólag ólommentes üzemanyagot szabad használni!

A motort olyan kétütemű olajjal kenik, amelyet az üze-manyaghoz is kevernek. Az solo by AL-KO motorja kétü-temű, 40:1 keverési arányú kétütemű olaj használatára mé-retezett. Az alacsony keverési aránnyal biztosítható, hogy minimális károsanyag kibocsátás mellett is tartós élettart-amú és megbízható működésű lesz a motor. A 40:1 arányú keverést (solo by AL-KOkétütemű olaj) feltétlenül be kell tartani, ellenkező esetben nem garantálható a sövényvágó megbízható működése.

A helyes keverési arány:

karburátor üzemanyag:

■ előírt kétütemű olaj = 40 : 1 vagy
más gyártó kétütemű olaja = 25 : 1

STOP

A keverék elkészítésére engedélyezett edényben először keverje a helyileg érvényes vagy azoknál is szigorúbb rendelkezések betartásával a teljes mennyiségű olajhoz a szükséges üzemanyag keverék felét. Majd adja hozzá a többi üzemanyagot.
Gondosan keverje össze a keveréket, mielőtt a sövényvágó tartályába tölti.
Ne adjon hozzá az előírtnál több motorolajat a biztonságos működés garantálására. Ellenkező esetben több égésmaradvány keletkezik, szennyezi a környezetet, eltömíti a kipufogógáz csövét és a hangtompítót. Ezen kívül nő az üzemanyag fogyasztás és csökken a teljesítmény.

Köolajtermékek kezelése

Az üzemanyagok kezelésekor a legnagyobb óvatossággal kell eljárni. Az üzemanyagok oldószerekhez hasonló összetevőket tartalmazhatnak. Kizárólag megfelelően szellőző, kültéri helyen töltsön üzemanyagot a szerszámba. Ne lélegezze be az üzemanyag gőzét, és kerülje a bőrkontaktust üzemanyaggal és az olajjal.

Kiszárad a bör, ha hosszabb időn át, többször is ilyen anyagok kerülnek rá, aminek következményei különböző bőrbetegségek lehetnek. Ezen kívül allergiás reakciók is felléphet- nek.

Ha olaj, üzemanyag stb. kerül a szembe, szemirritáció jelentkezhet.

Ha olaj, üzemanyag, stb. került a szembe, tiszta vízzel azonnal mossa ki. Ha nem múlik el a szem ir- ritációja, haladéktalanul forduljon orvoshoz!

A hátsó markolat szögének beállítása

A hátsó markolat max. 90°-kal fordítható balra, ill. jobbra és rögzíthető.

Így változtassa a szöget:

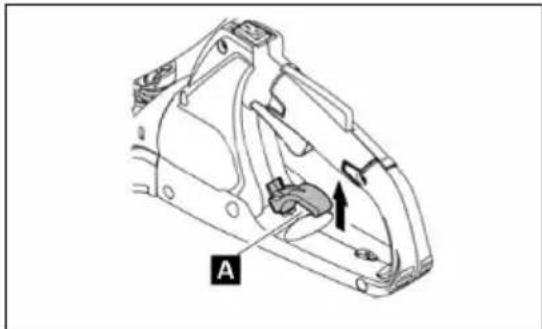

1 Húzza meg a kioldókart (19A)a fogantyú reteszének nyitására.
2 Fordítsa a markolatot a kívánt szögbe 0° és 90° között.
3 Biztosítsa, hogy a kioldókar (19A) visszatérjen eredeti pozíciójába és bekattanjon a fogantyúzár.

Ne használja a gázkart, ha ki van oldva a fogantyúzár. Ne oldja ki a fogantyúzárt vágómunka közben.

A szerszám indítása

■ Legalább 3 m-re távolodjon el az üzemanyag töltés helyétől.

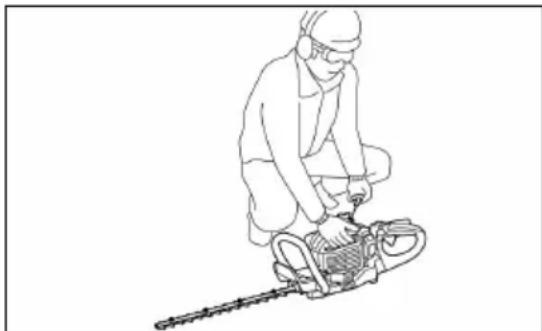

Tiszta aljzatra tegye le a sövényvágót.
Ügyeljen rá, hogy a vágólap ne érjen a talajhoz és más tárgyhoz.

Ha hideg a motor vagy ha 5 percnél hosszabb ideje ki van kapcsolva vagy üzemanyag töltés után van.

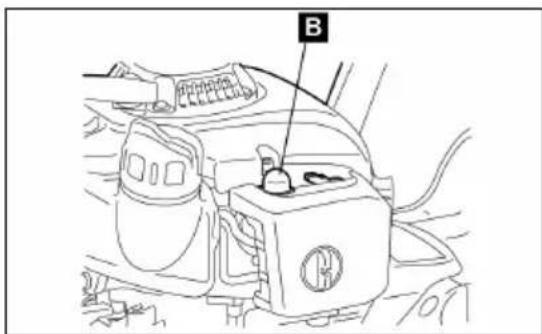

2 Többször (7-10-szer), óvatosan nyomja meg az indítószivattyút (15B), hogy üzemanyag kerüljön az indítószivattyúba.

B

(15)

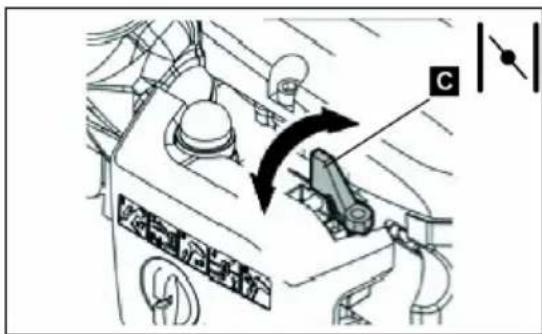

3 Tegye a fojtókart (16C) pozícióba

4 Erősen tartsa lefelé a szerszámot, hogy a motor húzózsinórral indításakor ne veszítse el felette a kontrollt. Ha nem így jár el, leeshet a készülék vagy hozzáérhet a vágólaphoz, aminek következtében súlyos sérülés, anyagi kár keletkezhet és/vagy megrongálódhat a szerszám.
5 Lassan, 10-15 cm-re húzza az indítófogantyút egészen addig, amíg ellenállást nem érez.
6 Húzza erősen az indítófogantyún. Közben ellenállást érez, és a motor elindul.
7 Kb. 1 percig alacsony fordulatszámon járassa a motort, mielőtt teljes gázt ad.

Állítsa le a szerszámot

1 Teljesen engedje el a gázkart.
2 Állítsa a be/kikapcsoló gombot "O"-ra (KI). A motor lelassul és megáll.

STOP

(7)

KARBANTARTÁS ÉS ÁPOLÁS

Karbantartási utasítások

Legyen tekintettel környezetére és szomszédjaira. Próbálja a sövényvágót a lehető legkisebb zaj- és károsanyag kibocsátással használni. Mindenekelőtt ellenőrizze a porlasztó helyes beállítását.
Rendszeresen tisztítsa meg a sövényvágót és ellenő-rizze az összes csavar és anya szorosságát.
Ne tartsa karban és a tüzveszély miatt ne tárolja a sövényvágót nyílt láng, szikra stb. közelében!

• Állítsa le a motort és húzza le a gyertyacsatlakozót a gyújtógyertyáról, mielőtt megtisztítja/kicse-réli/élezi a vágólapot vagy egyéb karbantartó munkát végez.
  Jól szellőző helyen tartsa a sövényvágót. A tárolóhely megfelelő magasságú vagy zárható legyen, hogy gyermek ne érje el a sövényvágót.
  Csak megfelelő szakértelem birtokában javítsa a szerszámot.
  ■ Ne egyengesse és ne hegessze a vágószerszámot.
  Kikapcsolt motor mellett rendszeresen ellenőrizze a vágólap épségét.
  Ügyeljen rá, hogy mindig megfelelően meg legyenek élezve a vágószerszámok.
  A kések élesek, ezért kezelésük és élezésük során mindig viseljen védőkesztyűt.

FIGYELEM!

Tartsa be az illetékes szakmai szövetségek és hatóságok által előírt, valamint a biztosítótársaságok által ajánlott balesetvédelmi előírásokat!

Tilos olyan műszaki átalakítást végezni a sövényvágón, amely veszélyeztetheti biztonságát!

A kezelő kizárólag az üzemeltetési útmutatóban leírt karbantartó és javító munkát végezheti. Minden egyéb munkát engedélyezett karbantartó személyzetnek kell végrehajtania.

Kizárólag eredeti pótalkatrészeket és eredeti tartozékokat szabad csak használni, amelyek az solo by AL-KO engedélyezett szervizközponttól szerezhetők be.

Nem engedélyezett tartozékrészek és szerszámok használata fokozott baleset- és sérülésveszélyt okoz. A nem engedélyezett pótalkatrészek és/vagy tartozékrészek használata következtében bekövetkezett személyi sérülésekért és/vagy dologi károkért az solo by AL-KO nem vállal felelősséget.

Kések élezése

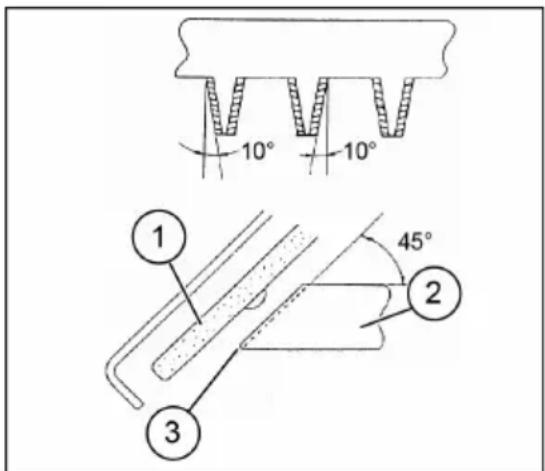

Ha tompák a kések és nem vágnak megfelelően, az ábrán jelölt helyeken végezze el élezésüket (20-3). Ne élezzen a felső és alsó élek érintkező felületein (csúszó-felületein).

(20-1) Síkköszörű

(20-2) Élkeresztmetszet

Kapcsolja ki a motort, húzza le a gyújtógyertya csatlakozóját és gondoskodjon róla, hogy köszörülés előtt biztosítva legyenek a vágólap és a kések.

Viseljen védőkesztyűt, védőszemüveget stb.

Ne köszörüljön le túl sok anyagot, mert eltávolítja az edzett rétegeket és a kés a használat közben nagyon gyorsan elveszíti az élességét.

10° 10° 45° 1 2 3

(20)

A felső és alsó kések közötti távolság beigazítása

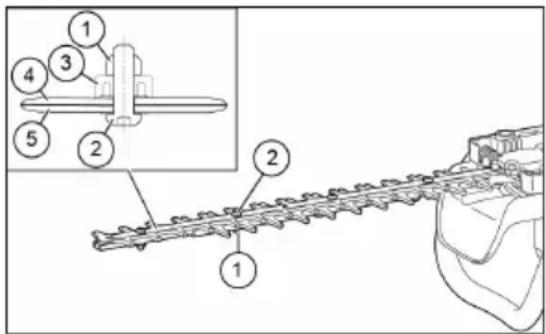

A felső/alsó élek kopnak. Ha nem sikerül tiszta vágófelületet készíteni annak ellenére, hogy élesek a kések, az alábbiak szerint igazítsa be a kések közötti távolságot:

1 Csavarozza ki a csavarokat, hogy le tudja venni a szerszámról a vágólapot.

2 Csillag- vagy franciakulccsal csavarja le az összes anyát (21-1).

3 Torx kulccsal óvatosan húzza addig a tartócsavart, amíg (21-2) ellenállást nem érez, majd negyed elforgatással lazítsa meg a tartócsavart.

4 Tartsa szorosan a tartócsavart (21-2) és húzza szorosra az anyát (21-1).
5 Kevés olajat vigyen a kések érintkező felületeire.
6 Indítsa be a motort és 1 percig járassa, közben felváltva adjon rá gázt, majd vegye le.
7 Mérje a vágáshoz a gázkar elengedése utántól a megállásig szükséges időt. Ha két másodpercnél tovább tart, állítsa le a motort és ismételje meg a 2-7. lépést.
8 Állítsa le a motort és érintse meg a kések felületét. Ha érintéskor nem forrók a kések, megfelelő a beállítás. Ha érintéskor túl forrók, lazítsa meg kicsit a tartócsavart (2) és ismételje meg a 6-8. lépést.
9 A csavarok segítségével rögzítse vissza a vágólapot a szerszámra.

Állítsa le a motort és figyeljen rá, hogy a vágókések teljesen megálljanak, mielőtt beállítást végezne.

A késekben, a csavar közelében (21-2) nyílások találhatók. Tisztítsa meg a nyílásokat, ha porral tömödtek.

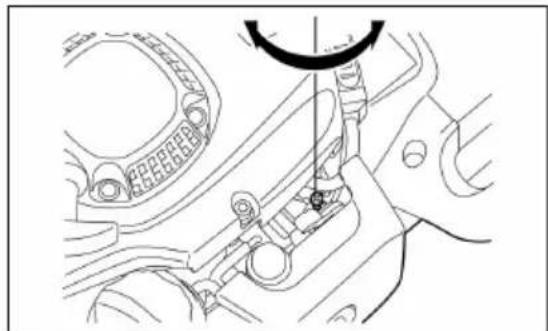

Ellenőrizze és állítsa be az üresmeneti fordulatszámot.

Ha üresmenetben van a motor, nem működhetnek a vágókések.

Az üresmeneti fordulatszámot 3100 min-1-re (ford./perc) kell állítani.
Az üresmeneti csavar segítségével állítsa be az üresmeneti fordulatszámot (ha a motor üresben jár, nem működhetnek a vágókések).

– Ha üresmenetben mozognak a kések, forgassa az üresmeneti csavart az óramutató járásával ellentétes irányba az üresmeneti fordulatszám csökkentésére.
– Ha a motor üresmenetben megáll, forgassa az üresmeneti csavart az óramutató járásával ellen-tétes irányba az üresmeneti fordulatszám növelésére.

Ha a vágólapok üresmenetben az üresmeneti fordulatszám beállítása után is mozognak, forduljon engedélyezett szervizközponthoz.

• A tengelykapcsolónak legkorábban 4000 min-1-en (ford./perc) kell kapcsolnia.
  – Ellenőrizze a be-/kikapcsoló, a fogantyú kioldókar és a gázkar előírásszerű működését.

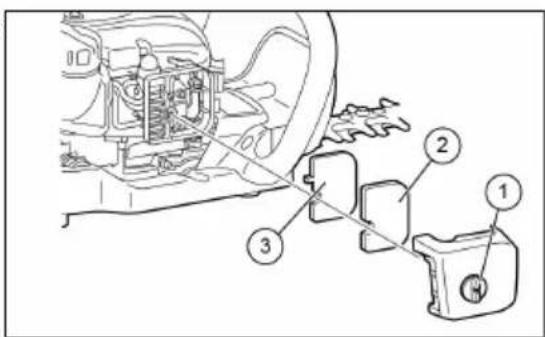

A légszűrő tisztítása

VESZÉLY!

Nyílt láng használata szigorúan tilos!

Naponta, ill. legkésőbb 15 üzemóránként ellenőrizze és tisztítsa meg a légszűrőt.

Teljesen fordítsa el a fojtókart, és portól, szennyeződéstől mentesen tartsa a porlasztót.
Lazítsa ki a tartócsavart (23-1).
Vegye ki a légszűrőt úgy, hogy tetejét hátoldaláról előrehúzza.
Ha a betét (szivacs) (23-2) olajjal szennyezett, erővel nyomja ki a betétet.
Erős szennyeződés esetén:

• Vegye ki a betétet (szivacsot) (23-2), merítse meleg vízbe vagy híg, semleges oldószeres vízbe, majd teljesen szárítsa meg.
  – Tisztítsa a betétet (filcet) (23-3) benzinnel, majd gondosan szárítsa meg.

Teljesen legyen szárazak a betétek, mielőtt visszateszi a légszűrőbe. A betétek nem megfelelő száradása esetén nehezen indul a motor.
Törlőkendővel törölje le a légszűrő környékén lévő olajat.
Közvetlenül tisztítás után tegye vissza a légszűrő tetejét és rögzítse tartócsavarral (23-1).

Fontos pontok a légszűrőbetétek használata közben

Naponta többször is tisztítsa meg a betéteket, ha túl sok por tapad rájuk.
Ha folytatja az olajtól szennyeződött betétek használatát, kifolyhat az olaj a légszűrőből és olajszennyeződés léphet fel.

A gyújtógyertya ellenőrzése

Legkésőbb 50 üzemóránként ellenőrizze és tisztítsa meg a gyújtógyertyát.

A gyújtógyertya ki- és becsavarozására csak a szál-lítmányhoz mellékelt univerzális csavarkulcsot használja.

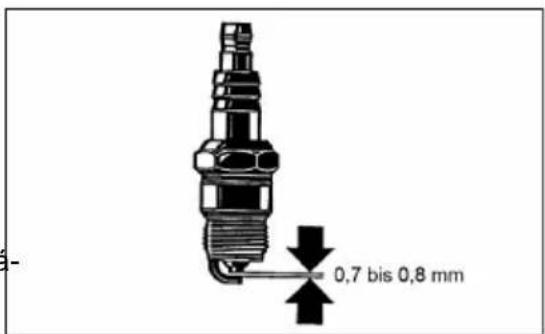

A gyújtógyertya elektródái közötti távolság legalább 0,7-0,8 mm legyen. Ha túl kicsi vagy túl nagy a távolság, korrigálja. Ha szén rakódott a gyújtógyertyára vagy szénnel szennyeződött, gondosan tisztítsa meg vagy cserélje ki. Kizárólag azonos típusú gyújtógyertyát szabad használni.

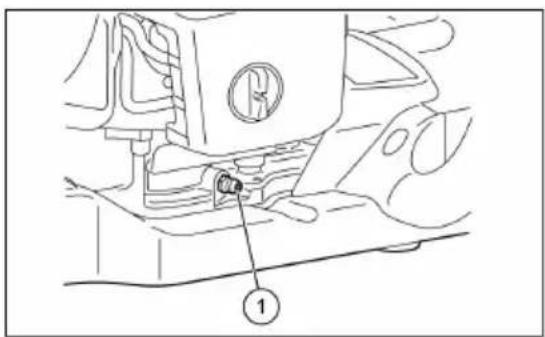

50 üzemóránként nyomjon kenőzsírt a zsírzógombba (26-1).

Feltétlenül tartsa be az előírt kenési időközöket és kenőzsír mennyiségeket,
■ mert a hiányzó kenés a szerszám meghibásodását okozhatja.

Az üzemanyag szűrő tisztítása

(szívófej az üzemanyagtartályban)

FIGYELMEZTETÉS! Nyílt láng használata szigorúan tilos!

Havonta, ill. legkésőbb 50 üzemóránként ellenőrizze és tisztítsa meg az üzemanyag szűrőt.

A porlasztóhoz szükséges üzemanyag a finomszűrön (27-1) keresztül jut a szívófejbe.
Rendszeresen végezze el a finomszűrő optikai el- lenőrzését.
A finomszűrő ellenőrzésére (27-1) nyissa ki a tartálytetőt és drótkampóval húzza ki a szívófejet a tartály nyílásán keresztül. Cserélje ki új finomszűrőre, ha (27-1) megkeményedett, elszennyeződött vagy eltömődött (27-1).
■ Legalább 3 havonta cserélje ki a (27-1) finomszűrőt, hogy biztosított legyen a megfelelő üzemanyag bejuttatás a porlasztóba. Ha túl kevés üzemanyagot szállít, nehezebben indítható a motor és nem éri el a maximális fordulatszámot.

Az üzemanyag-vezeték cseréje

FIGYELMEZTETÉS! Nyílt láng használata szigorúan tilos!

Naponta, ill. legkésőbb 10 üzemóránként ellenőrizze és (28-1) tisztítsa meg az üzemanyag-vezetéket.

200 üzemóra után vagy (28-1) az üzemeltetés idejétől függetlenül, legkésőbb évente egyszer cserélje ki az üzemanyag-vezetéket. Ha nem végzi el a cserét, tűz keletkezhet a kifolyt üzemanyagtól.
Ha kifolyt üzemanyagot észlel, azonnal cserélje ki az üzemanyag-vezetéket (28-1).

Cserélje ki a tartálytetőt, ha (28-2) repedést vagy sé-rülést lát rajta.
A tartálytető idővel kopik. 2-3 évente cserélje ki a tartálytetőt.

Ha olyan karbantartást vagy beállítást kell végezni, amely nem szerepel az üzemeltetési útmutatóban, forduljon engedélyezett solo by AL-KO szervizközponthoz.

Napi ellenőrzések és karbantartó munkák

Rendszeresen végezze el a következő karbantartó munkákat, hogy biztosítsa a szerszám hosszú élettartamát és sérüléseinek megelőzősét.

Használat előtt:

Ellenőrizze a csavarok feszességét és az alkatrészek meglétét. Különösen arra ügyeljen, hogy a vágókések csavarjai az előírásnak megfelelő szorossággal legyenek meghúzva.
Ellenőrizze, hogy nincsenek-e eltömődve a hűtőlevegő járatai és a hengerlamellák. Szükség esetén tisztítsa meg.
Tisztítsa meg az üzemanyagtartályt és ellenőrizze, hogy nincs-e rajta szivárgás és a tartályban idegen test.

Használat után:

Tisztítsa meg a sövényvágó külsejét és ellenőrizze épségét.
Tisztítsa meg a légszűrőt. Ha poros környezetben dolgozik, naponta többször is tisztítsa meg a szűrőt.
Ellenőrizze a vágókések épségét és gondoskodjon előírásszerű felszerelésükről.

Karbantartási terv

	– Gázkar Előírásszerű működés ellenőrzéseMinden tankolás után
	– BE/KI kapcsoló Előírásszerű működés ellenőrzése
Minden használat előtt	– Motor Sérülések és a stabil pozíció optikai el-lenőrzése
	– Csavarok és anyák Általános állapot- és biztonsági vizsgálat
	– Légszűrő Tisztítás
	– Hűtőlégcsatorna Tisztítás
	– Vágószerszám Sérülések és élesség ellenőrzése
	– Üresjárati fordulatszám	felülvizsgálata (vágószerszám nem mozo-ghat)
	– Üzemanyagtartály	Ellenőrzés és tisztítás
50 óránként	– Hajtóműház	Kenés
	– Gyújtógyertya	felülvizsgálata, szükség esetén cseréje
Évente	– Üzemanyag-vezeték	Cserélje ki
2 évente	– Tartálytető	Cserélje ki
Tartós elrakás előtt	– Üzemanyagtartály	kiürítés és tisztítás
	– Karburátor	A motor járatása addig, amíg ki nem fogy az üzemanyag
	– Szívófej	Cserélje ki

HIBAELHÁRÍTÁS

Probléma Rendszer Megfigyelés Ok
A motor nem vagy csak nehezen indul	Gyújtórendszer	Gyújtószikra van Üzemanyag ellátási vagy kompresszorhiba, mechani-kai meghibásodás
		Gyújtószikra nincs BE/KI-kapcsoló meg van nyomva, hiba vagy rövidzár-lat a vezetékben, gyújtógy-ertya vagy gyújtógyertya-cs-atlakozó meghibásodása, gyújtómodul meghibásodása
	Üzemanyag adagoló Üzemanyagtartály tele van Fojtó nincs	pozícióban, porlasztó meghibáso-dása, szívófej (üzemanyag szűrő) szennyezett, üze-manyag-vezeték elhajlott vagy elszakadt
	Tömítés	A motor belsejében Hengerláb tömítés meghibá-sodása, forgattyústengely tömítések sérültek, henger vagy dugattyúgyűrűk meghi-básodása
		Kívül a motoron Gyújtógyertya tömítés nincs rendben
	Mechanikai hiba	Indító nem kapcsol be Eltört indítórugók, eltört alka-trészek a motoron belül
Melegindítási prob-lémák		Tartály tele, gyújtószikra van Porlasztó szennyezett
Motor elindul, majd azonnal leáll	Üzemanyag adagoló Tartály tele	Üresmeneti fordulatszám nincs helyesen beállítva, szívófej vagy porlasztó szen-nyezett
		Probléma az üzemanyagtar-tály szellőzőnyilásával, elsz-akadt az üzemanyagadagoló vezeték, kábel vagy BE/Ki-kapcsoló meghibásodott

Probléma Rendszer Megfigyelés Ok
Nem elegendő teljesít-mény	Lehet, hogy egyszerre több rendszer is érintett	Motor üresmenetben Légszűrő	szennyezett, por-lasztó szennyezett, hang-tompító eltömődött, kieres-ztő csatorna a hengerbeneltömődött

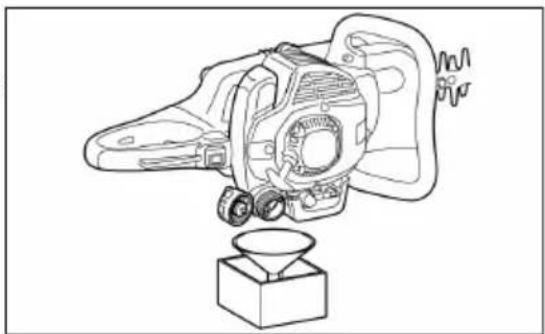

TÁROLÁS

Ha hosszabb időre kívánja eltenni a szerszámot, az alábbiakban elmagyarázottak szerint engedje le az üzemanyagot és a porlasztót: Teljesen ürítse ki az üzemanyagtartályt.
Csavarozza ki a gyújtógyertyát és csepegtessen néhány csepp olajat a gyújtógyertya nyílásába. Majd las-san húzza meg az indítózsinórt, hogy a henger old-alát mindenütt olajfilm terítse be, és csavarja vissza a gyújtógyertyát.

Távolítsa el a port és a szennyeződést a vágókésekről, a szerszám külsejéről, olajos ronggyal törölje le a késeket, a szerszámot, és lehetőleg száraz helyre tegye el.

ELSŐSEGÉLY

Baleset esetére biztosítsa, hogy legyen a munkaterület közelében a DIN 13164 előírásai szerint feltöltött elsősegély láda.

Az elsősegély ládából kivett anyagokat haladéktalanul pótolja.

A következő adatokat adja meg, ha elsősegélyre van szüksége:

– Baleset helye
- Mi történt
– Sérült személyek száma
– Sérülések súlyossága - az Ön neve

A nyilatkozattal tanúsítjuk, hogy a jelen termék általunk forgalmazott kivitele megfelel a harmonizált EU irányelvek, EU biztonsági szabványok és termékspecifikus szabványok rendelkezéseinek.

Termék Gyártó Meghatalmazott

benzines sövényvágó	AL-KO Geräte GmbH	Andreas Hedrich
	Ichenhauser Str. 14	Ichenhauser Str. 14
Sorozatszám	89359 Kötz	89359 Kötz
G2442445	DEUTSCHLAND	DEUTSCHLAND

Típus EU irányelvek Harmonizált szabványok

163-55	2006/42/EG	EN ISO 10517
163-70	2000/14/EG	EN ISO 14982
	2014/30/EU	EN ISO 22867
		EN ISO 22868

Hangteljesítmény szint Megfelelőségi értékelés Kötz, 2016-08-26

mért / garantált	2000/14/EG
163-55	V. sz. függelék	Moggyay Hargotá
104,3 dB(A) / 107 dB(A)
163-70		ügyvezető igazgató
104,3 dB(A) / 107 dB(A)

OVERSÆTTELSE AF DEN ORIGINALE BRUGSANVISNING

Indholdsfortegnelse
