| Termék típusa | Olajradiátor |
| Márka | Ardes |
| Modell | Curvy 9 Retrò AR4R09VIN |
| Névleges teljesítmény | 2000 W (2,0 kW) |
| Tápellátás | 220-240 V ~ 50/60 Hz |
| Elemszám | 9 |
| Állítható termosztát | Igen, mechanikus |
| Funkcióválasztó | Igen, több pozíció |
| Támogató kerekek | Igen, 4 kerék mellékelve |
| Szállítási fogantyú | Igen |
| Működést jelző lámpa | Igen |
| Kábeltekercselő eszköz | Igen |
| Túlmelegedés elleni védelem | Igen |
| Ajánlott használat | Jól szigetelt helyiségekben vagy alkalmi használatra |
| Karbantartás | Nedves ruhával való tisztítás, ne merítse vízbe |
| Garancia | 24 hónap |
Gyakran ismételt kérdések - Curvy 9 Retrò AR4R09VIN ARDES
Felhasználói kérdések a következőről Curvy 9 Retrò AR4R09VIN ARDES
0 kérdés erről a készülékről. Válaszolj azokra, amiket ismersz, vagy tedd fel a sajátod.
Tegyél fel egy új kérdést erről a készülékről
Töltse le az útmutatót a következőhöz Fűtés PDF formátumban ingyenesen! Találja meg kézikönyvét Curvy 9 Retrò AR4R09VIN - ARDES és vegye vissza elektronikus eszközét a kezébe. Ezen az oldalon közzé van téve az eszköze használatához szükséges összes dokumentum. Curvy 9 Retrò AR4R09VIN márka ARDES.
HASZNÁLATI ÚTMUTATÓ Curvy 9 Retrò AR4R09VIN ARDES
HU A termék kizárólag jól szigetelt helyiségek fűtésére v alkalmankénti használatra alkalmas!

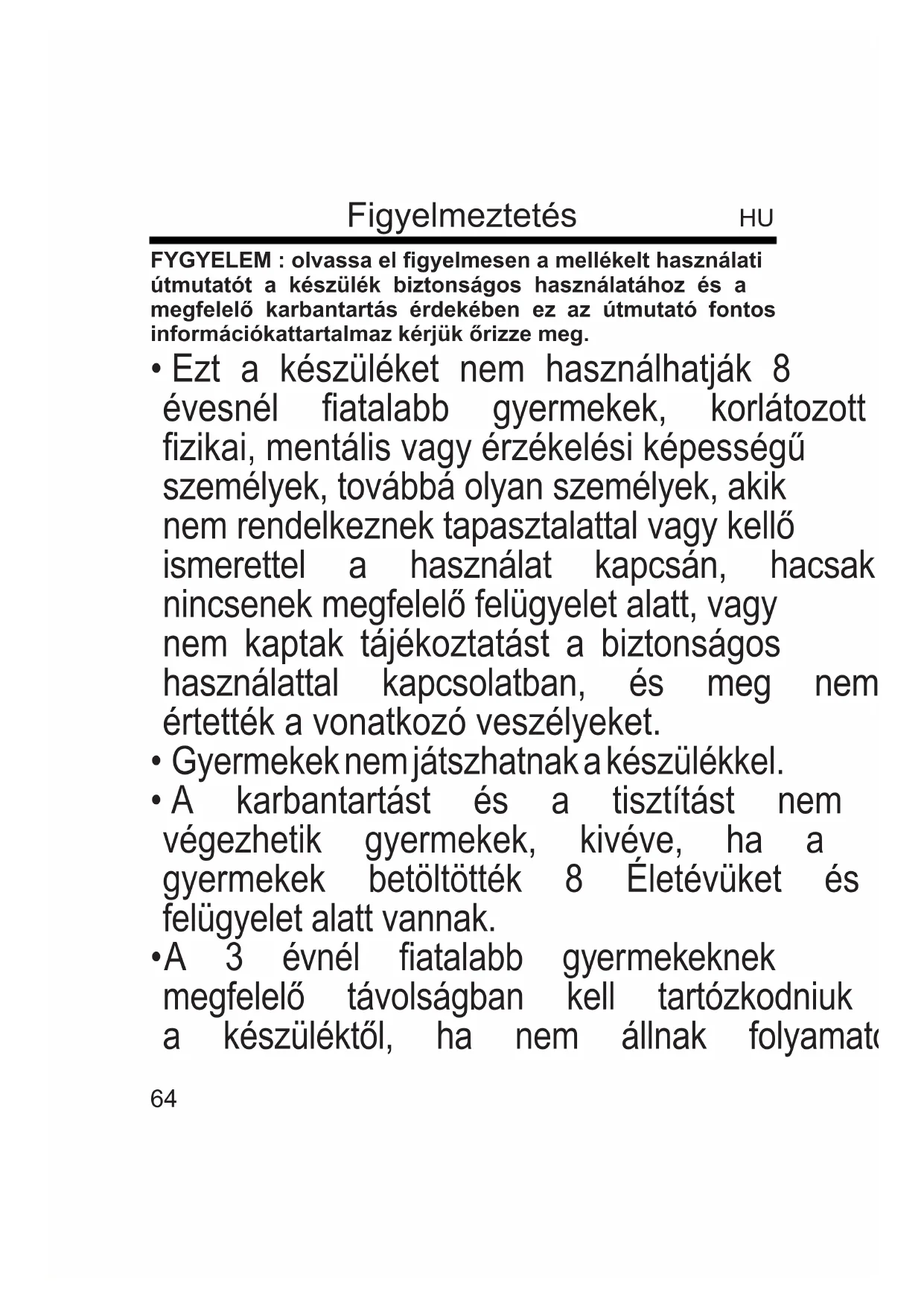

FYGYELEM : olvassa el figyelmesen a mellékelt használati útmutatót a készülék biztonságos használatához és a megfelelő karbantartás érdekében ez az útmutató fontos információkattartalmaz kérjük őrizze meg.
- Ezt a készüléket nem használhatják 8 évesnél fiatalabb gyermekek, korlátozott fizikai, mentális vagy érzékelési képességű személyek, továbbá olyan személyek, akik nem rendelkeznek tapasztalattal vagy kellő ismerettel a használat kapcsán, hacsak nincsenek megfelelő felügyelet alatt, vagy nem kaptak tájékoztatást a biztonságos használattal kapcsolatban, és meg nem értették a vonatkozó veszélyeket.
- Gyermekek nem játszhatnak a készülékkel.
- A karbantartást és a tisztítást nem végezhetik gyermekek, kivéve, ha a gyermekek betöltötték 8 Életévüket és felügyelet alatt vannak.
• A 3 évnél fiatalabb gyermekeknek megfelelő távolságban kell tartózkodniuk a készüléktől, ha nem állnak folyamat
felügyelet alatt.
• A 3 és 8 év közötti gyermekek csak a készülék be/kikapcsolása engedélyezett, amennyiben az normal üzemi helyzetben lett telepítve, illetve ha a gyermekek felügyelet alatt állnak vagy oktatásban részesültek a készülék biztonságos használatával kapcsolatban és megértették az azzal járó kockázatokat.
• A 3 és 8 év közötti gyermekek nem illeszthetik a villásdugót a fali csatlakozóaljba, nem végezhetnek beállítást, illetve nem tisztíthatják meg a készüléket, nem végezhetik el a felhasználóra váró karbantartást.
- FIGYELEM: A termék valamely része meleg lehet és égési sérülést okozhat. Különös figyelmet kell fordítani gyermekek illetve cselekvésképtelen felnőttek esetében.
- Ha a hálózati csatlakozó megsérült annak cseréje, csak szakember általa megfelelő
szervizben lehetséges.
LETAKARNI TILOS
- FIGYELEM: A túlmelegedés megelőzése érdekében ne takarja le a készüléket.
- Ne helyezze a készüléket közvetlenül alatta egy fali aljzatba.
- Ne használja a készüléket mosogató, zuhanyzó, kád vagy medenceközelében!
- Ne használja ezt a fűtőberendezést, leejtették.
- Ne használja, ha a fűtőberendezésen látható sérülés jelei vannak.
- A fütőtestet vízszintes és stabil felüle használja.
- FIGYELMEZTETÉS: Ne használja ezt a fűtőberendezést kis helyiségekben, ha azokban olyan személyek tartózkodnak, akik nem képesek önállóan elhagyni a helyiséget, kivéve, ha számukra állandó
felügyeletet biztosítanak.
- FIGYELMEZTETÉS: A tűzveszély csökkentése érdekében ne használja ezt a terméket textíliák, függönyök vagy más éghető anyagok közelében.
- Ne csatlakoztassa a készüléket a tápegységhez, és ne használja, amíg nincs teljesen összeszerelve (lásd a szerelési útmutatót).
- Ez a melegítő töltött pontos mennyis speciális olaj. Javításokat igénylő megnyitását az olaj tartály csak akkor kell a gyártó vagy szolgáltató képviselője, aki kapcsolatba kell lépni, ha a szivárgó olaj.
- Amikor selejtezési a melegítő, kövesse a vonatkozó előírásokat a rendelkezésére az olaj.
A vásárláskor kapott számlát, a jótállást és a használati útmutatót őrizze meg esetleges későbbi felhasználásra.
A csomagolás eltávolítása után győződjön meg arról, hogy a készüléken nem található sérülés.
Látható sérülés esetén,ne használja azt, minden esetben forduljon szakemberhez.
A csomagolás egyes részeit ne hagyja kisgyermek számára elérhet helyen.
A készülék nem gyerekjáték, elektromos berendezés, ezért fontos biztonsági előírások betartása.
A csatlakoztatás előtt győződjön meg arról, hogy a hálózati feszültség megegyezik-e a készülék adattábláján található adatokkal.
Ha a hálózati csatlakozó nem megfelelő, ezt csak hozzáértő, ké szakember által lehet kicserélni. Ne használjonolyan adaptert vagy hosszabbító kábelt, amely nem felel meg a biztonsági előírásoknak vagy nem rendelkezik a készülék áramellátáshoz szükséges kapacitással.
A készülék esetleges meghibásodása esetén, elsőként húzza ki a dugót a csatlakozó aljzatból. Ne próbálja megjavítani a készüléket, mind esetben forduljon a gyártó által megjelölt szervizhez.
Ha a megfelelő és rendeltetészerű használat ellenére a készülék meghibásodna soha ne próbálja megjavítani, minden esetben forduljon a gyártó által megjelölt szervizhez, ahol megfelelő szakembereket talál a hiba mielőbbi szakszeru kijavítására.
Az elektromos készülékekre vonatkozóan vannak bizonyos általános szabályok, melyek betartása minden esetben kötelező:
- Soha ne érintse a készüléket vízes vagy nedves kézzel!
- Ne tegye ki a készüléket szélsőséges időjárásnak! (erős napsüt eső).
- Ne tegye ki a berendezést erős ütésnek vagy más durva fiz behatásoknak!
Amennyiben meghibásodást tapasztal, ne próbálja megjavítani akészüléket, minden esetben forduljon szakemberhez a gyártó általmegjelölt szervizben.
Ha a készüléket már soha többet nem használja, húzza ki a azelektromos hálózatból, majd vágja le a csatlakozó kábelt.
Húzza ki a kábelt a teljes hosszában a túlmelegedés elkerülése érdekében.
Biztonsági okokból soha ne nyissa fel a készüléket.
A készülék háztartási használatra készült, minden egyéb felhasználásaveszélyes és tilos!
Ne helyezzen semmilyen tárgyat a készüléken található szellőzörácsokba. Helyezze a készüléket egyenes felületre.
Ne használja ezt a fütőberendezést programozókkal, időkapcsolókkal, külön távirányító rendszerekkel vagy más egyéb készülékkel amely esetleg automatikusan bekapcsolhatja a hősugárzót, mivel ha a készülék éppen letakart állapotban van, vagy nem megfelelő pozícióban, helyen áll ez tűzveszélyes lehet.
Ne használja a készüléket gyúlékony anyagokat tartalmazó helységben. (benzin, festék...stb)
Ügyeljen arra, hogy a hálózati kábel ne legyen a forró részek közelében.
FIGYELEM: NE HASZNÁLJA A KÉSZÜLÉKET FÜGGÖNY VAGY EGYÉB MÁS GYÚLÉKONY ANYAG MELLETT.
FIGYELEM: A TÜLMELEGEDÉS MEGELÖZÉSÉNEK ÉRDEKÉBENE TAKARJA LE A KÉSZÜLÉKET!
Műszaki adatok
HU
1 - Fogantyú
2 - Mûködésjelző lámpa
3 - Szabályozható termosztát
4 - Funkció gomb
5 - Kábeltartó dob
A műszaki adatok a készüléken vannak feltüntetve.
Használati utmutató
HU

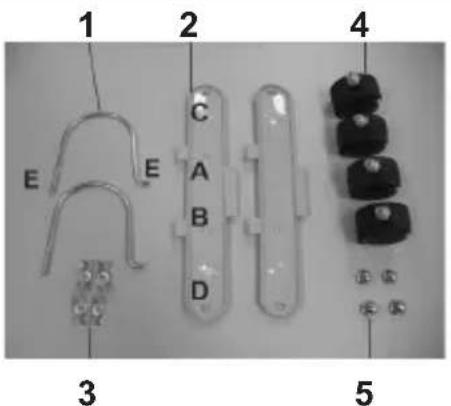

TARTOZÉK CSOMAG
1 - 2 tartó konzol
2 - 2 talp
3 - 4 szárnyas anyacsavar
4 - 4 kerék
5 - 4 rögzítô csavar
Helyezze be a csavaralátéteket a fém támasztók "C" és "D" lukaiba és rögzítse őket a csavarokkal.
Fordítsa a készüléket fejjel lefelé, csavarja ki a füles csavarokat konzolokból (1.rajz) és helyezze be a konzolokat az első és m elem közé (2.rajz).
Helyezze a konzól végét a fém támasztó "A" és "B" lukaiba (3.rajz) és rögzítse azt a füles csavarokkal (4.rajz).
Szerelje fel a másik konzolt ugyanilyen módon, a radiátor utolsó és utolsó előtti eleme közé helyezve azt.
1234
Mielött csatlakoztatná a készüléket az elektromos hálózathoz, győződjön meg arról, hogy a kapcsoló (4) OFF kikapcsolt állásban van ("0").
Járjon el az alábbiak szerint a készülék bekapcsolásához:
- Csatlakoztassa a dugót az elektromos hálózathoz
- Válassza ki a kapcsológombbal (4) a használni kívánt funkciót.
- Allítsa be a höfokszabályzót (3) úgy, hogy a gombot az óra járásának megfelelően elforgatja.
Amikro elérte a megfelelő szobahömérsékletet, fordítsa el a fogan (3) lassan, az óramutató járásval ellentétes irányba, amíg a készülék ki nem kapcsol.
Ebben a helyzetben a készülék automatikusan újraindul a amikor a hőmérséklet a helységben leesik a beállított szint alá.
A működésjelző lámpa (2) jelzi a készülék működését, ha a hőfokszabályzó be van állítva a lámpa kikapcsol.
Ha a készüléket visszahelyezi a csomagolásba, elötte győződjön meg arról, hogy az megfelelően kihült.
Karbantartás
HU
Ez a készülék nem igényel semmilyen különleges karbantartást.
Húzza ki a dugót az elektromos hálózatból és hagyja lehűlni r megkezdi a karbantartást.
A tisztításhoz használjon puha enyhén nedves rongyot.
Ne használjon maró hatású kémiai anyagokat.
Ne használjon folyadékot vagy túl nedves rongyot, mert ez károsíthatja a készüléket.
SOHA NE MERÍTSE VÍZBE A KÉSZÜLÉKET!
CSOMAGOLÁS
A környezet védelme érdekében a csomagolóanyagokat a szelektív gyűjtésnek megfelelően kell ártalmatlanítani.
Ellenőrizze a helyi előírásokat.
ÁRTALMATLANÍTÁS
FELHASZNÁLÓKNAK SZÓLÓ UTASÍTÁSOK
"A 2012/19/EU irányelv az elektromos és elektronikus berendezések hulladékairól és azok ártalmatlanításáról"
A készüléken vagy annak csomagolásán feltüntetett, keresztben áthúzott kuka szimbólum azt jelzi, hogy a termék hasznos élettartama végén a többi hulladéktól elkülönítve kell összegyűjteni.
Felhasználó tehát, a készülék hasznos élettartama végén, köteles azt az elekotrmos és elektronikus készülékek szelektív gyűjtésére szakosodott gyűjtőhelyeken leadni.
További részletekért kérjük, vegye fel a kapcsolatot a megfelelő helyi hatóságokkal.
A megfelelő szelektív hulladékgyűjtés a készülék későbbi újrahasznosítása, a környezetbarát kezelés és ártalmatlanítás érdekében, hozzájárul a környezetre és az egészségre gyakorolt káros hatások megelőzéséhez, és elősegíti a készüléket alkotó anyagok újbóli alkalmazását és/vagy újrahasznosítását.
A készüléknek a felhasználó általi illegális ártalmatlanítása a hatályos törvényi rendelkezések által előírt büntetések alkalmazását vonja maga után.
Határidôk és feltételek
A fenti garancia a vásárlástól számított 24 hónapig érvényes.
Csak gondosan kitöltött garancialevelet fogadunk el. A garanciához mellékelni kell a blokkot, a vásárlás dátumával.
A garancia tartalmazza a készüléket felépítô, gyári hibás alkatrész cseréjét és javítását.
A készüléket az egyik szervízközpontunkba kell bevinni ezzel a garancialevéllel és a törvényes igazolással.
A garancia lejárata után a készüléket fizetés ellnében javítjuk.
A gyártó nem vállal felelősséget semmilyen személyekben, állatokban vagy tárgyakban keletkezett kárért, amely nem rendeltetésszerű használatból vagy az útmutatóban leírt utasítások figyelmen kívül hagyásából ered.
Korlátok
Nem élhetnek a garancialevélben megfogalmazott jogaikkal és nem vonhatnak minket felelősségre az alábbi esetekben:
- a készüléket arra nem jogosult személy használta és elrontotta
- nem rendeltetésszerüen használták, tárolták vagy szállították
A garancia nem érvényes semmilyen külalaki sérülésre, vagy olya kárra, amely nem akadályozza a normális működést.
Ha a gondos anyagválogatás és gyártás ellenére hibát talál a készülékben, vagy információra, illetve tanácsra van szüksége, lépjen kapcsolatba a helyi értékesítővel.
Az elektromos egyedi helyiségfűtő berendezések termékinformációs követelményei
| Modellazonosító(k): AR | 4R07S / AR4R07VIN | |||||
| Jellemző Jel | Érték | Mérték-egység | Jellemző Mérték-egység | |||
| Hőteljesítmény A hőbevitel típusa (csak a hőtárolós elektromos egyedi helyiségfűtő berendezések esetében – egyet jelöljön meg) | ||||||
| Névleges hőteljesítmény | P_nom | 1,5 kW Kézi töltésszabályozás beépített termosztáttal | N.A. | |||
| Minimális hőteljesítmény (indikatív) | P_min | 0,6 kW Kézi töltésszabályozás beltéri és/vagy kültéri hőmérséklet-visszacsatolással | N.A. | |||
| Maximális folyamatos hőteljesítmény | P_max,c | 1,5 kW Elektronikus töltésszabályozás beltéri és/vagy külső hőmérséklet-visszacsatolással | N.A. | |||
| Kiegészítő villamosenergia-fogyasztás | Ventilátorral segített hőleadás N.A. | |||||
| A névleges hőteljesítményen | eI_max | N.A. kW | A teljesítmény, illetve a beltéri hőmérséklet szabályozásának típusa (egyet jelöljön meg) | |||
| A minimális hőteljesítményen | eI_min | N.A. kW Egyetlen állás, beltéri hőmérséket-szabályozás nélkül | Nem | |||
| Készenléti üzemmódban | eI_SB | N.A. kW Két vagy több kézi szabályozású állás, beltéri hőmérséklet-szabályozás nélkül | Nem | |||
| Mechanikus termosztátos beltéri hőmérsékletszabályozás | Igen | |||||
| Elektronikus beltéri hőmérséklet-szabályozás | Nem | |||||
| Elektronikus beltéri hőmérséklet-szabályozás és napszak szerinti szabályozás | Nem | |||||
| Elektronikus beltéri hőmérséklet-szabályozás és heti szabályozás | Nem | |||||
| Más szabályozási lehetőségek (többet is megjelölhet) | ||||||
| Beltéri hőmérséklet-szabályozás jelenlét-érzékeléssel | Nem | |||||
| Beltéri hőmérséklet-szabályozás nyitottablak-érzékeléssel | Nem | |||||
| Távszabályozási lehetőség Nem | ||||||
| Adaptív bekapcsolásszabályozás Nem | ||||||
| Működési idő korlátozása Nem | ||||||
| Feketegömb-érzékelővel ellátva Nem | ||||||
| Kapcsolatfelvételi adatok | POLY POOL S.p.A. - via Sottocorna 21/B, 24020 Parre (BG) - Italy | |||||
Az elektromos egyedi helyiségfűtő berendezések termékinformációs követelményei
| Modellazonosító(k): AR | 4R09S / AR4R09VIN | |||||
| Jellemző Jel | Érték | Mérték-egység | Jellemző Mérték-egység | |||
| Hőteljesítmény A hőbevitel típusa (csak a hőtárolós elektromos egyedi helyiségfűtő berendezések esetében – egyet jelöljön meg) | ||||||
| Névleges hőteljesítmény | P_nom | 2,0 kW Kézi töltésszabályozás beépített termosztáttal | N.A. | |||
| Minimális hőteljesítmény (indikatív) | P_min | 0,8 kW Kézi töltésszabályozás beltéri és/vagy kültéri hőmérséklet-visszacsatolással | N.A. | |||
| Maximális folyamatos hőteljesítmény | P_max,c | 2,0 kW Elektronikus töltésszabályozás beltéri és/vagy külső hőmérséklet-visszacsatolással | N.A. | |||
| Kiegészítő villamosenergia-fogyasztás | Ventilátorral segített hőleadás N.A. | |||||
| A névleges hőteljesítményen | eI_max | N.A. kW | A teljesítmény, illetve a beltéri hőmérséklet szabályozásának típusa (egyet jelöljön meg) | |||
| A minimális hőteljesítményen | eI_min | N.A. kW Egyetlen állás, beltéri hőmérséket-szabályozás nélkül | Nem | |||
| Készenléti üzemmódban | eI_SB | N.A. kW Két vagy több kézi szabályozású állás, beltéri hőmérséklet-szabályozás nélkül | Nem | |||
| Mechanikus termosztátos beltéri hőmérsékletszabályozás | Igen | |||||
| Elektronikus beltéri hőmérséklet-szabályozás | Nem | |||||
| Elektronikus beltéri hőmérséklet-szabályozás és napszak szerinti szabályozás | Nem | |||||
| Elektronikus beltéri hőmérséklet-szabályozás és heti szabályozás | Nem | |||||
| Más szabályozási lehetőségek (többet is megjelölhet) | ||||||
| Beltéri hőmérséklet-szabályozás jelenlét-érzékeléssel | Nem | |||||
| Beltéri hőmérséklet-szabályozás nyitottablak-érzékeléssel | Nem | |||||
| Távszabályozási lehetőség Nem | ||||||
| Adaptív bekapcsolásszabályozás Nem | ||||||
| Működési idő korlátozása Nem | ||||||
| Feketegömb-érzékelővel ellátva Nem | ||||||
| Kapcsolatfelvételi adatok | POLY POOL S.p.A. - via Sottocorna 21/B, 24020 Parre (BG) - Italy | |||||
Az elektromos egyedi helyiségfűtő berendezések termékinformációs követelményei
| Modellazonosító(k): AR | 4R11S | ||||
| Jellemző Jel | Érték | Mérték-egység | Jellemző Mérték-egység | ||
| Hőteljesítmény A hőbevitel típusa (csak a hőtárolós elektromos egyedi helyiségfűtő berendezések esetében – egyet jelöljön meg) | |||||
| Névleges hőteljesítmény | P_nom | 2,5 kW Kézi töltésszabályozás beépített termosztáttal | N.A. | ||
| Minimális hőteljesítmény (indikatív) | P_min | 1,0 kW Kézi töltésszabályozás beltéri és/vagy kültéri hőmérséklet-visszacsatolással | N.A. | ||
| Maximális folyamatos hőteljesítmény | P_max,c | 2,5 kW Elektronikus töltésszabályozás beltéri és/vagy külső hőmérséklet-visszacsatolással | N.A. | ||
| Kiegészítő villamosenergia-fogyasztás | Ventilátorral segített hőleadás N.A. | ||||
| A névleges hőteljesítményen | eI_max | N.A. kW | A teljesítmény, illetve a beltéri hőmérséklet szabályozásának típusa (egyet jelöljön meg) | ||
| A minimális hőteljesítményen | eI_min | N.A. kW Egyetlen állás, beltéri hőmérséket-szabályozás nélkül | Nem | ||
| Készenléti üzemmódban | eI_SB | N.A. kW Két vagy több kézi szabályozású állás, beltéri hőmérséklet-szabályozás nélkül | Nem | ||
| Mechanikus termosztátos beltéri hőmérsékletszabályozás | Igen | ||||
| Elektronikus beltéri hőmérséklet-szabályozás | Nem | ||||
| Elektronikus beltéri hőmérséklet-szabályozás és napszak szerinti szabályozás | Nem | ||||
| Elektronikus beltéri hőmérséklet-szabályozás és heti szabályozás | Nem | ||||
| Más szabályozási lehetőségek (többet is megjelölhet) | |||||
| Beltéri hőmérséklet-szabályozás jelenlét-érzékeléssel | Nem | ||||
| Beltéri hőmérséklet-szabályozás nyitottablak-érzékeléssel | Nem | ||||
| Távszabályozási lehetőség Nem | |||||
| Adaptív bekapcsolásszabályozás Nem | |||||
| Működési idő korlátozása Nem | |||||
| Feketegömb-érzékelővel ellátva Nem | |||||
| Kapcsolatfelvételi adatok | POLY POOL S.p.A. - via Sottocorna 21/B, 24020 Parre (BG) - Italy | ||||
Záruka se nevztahuje.
