Curvy 9 Retrò AR4R09VIN - Vytápění ARDES - Bezplatný návod k obsluze

Typ produktu	Olejový radiátor
Značka	Ardes
Model	Curvy 9 Retrò AR4R09VIN
Jmenovitý výkon	2000 W (2,0 kW)
Napájení	220-240 V ~ 50/60 Hz
Počet článků	9
Nastavitelný termostat	Ano, mechanický
Volič funkcí	Ano, více poloh
Kolečka	Ano, 4 kolečka v ceně
Rukojeť pro přenášení	Ano
Kontrolka provozu	Ano
Navíječ kabelu	Ano
Ochrana proti přehřátí	Ano
Doporučené použití	Dobře izolované místnosti nebo příležitostné použití
Údržba	Čištění vlhkým hadříkem, neponořovat
Záruka	24 měsíců

Často kladené otázky - Curvy 9 Retrò AR4R09VIN ARDES

Jak namontovat kolečka na radiátor?

Vložte kolečka do otvorů kovových držáků a upevněte je dodanými maticemi. Otočte zařízení, umístěte třmeny mezi články podle návodu a utáhněte křídlové matice.

Jaký je výkon radiátoru Curvy 9 Retrò?

Jmenovitý výkon je 2000 W (2,0 kW), minimální výkon je 800 W.

Mohu tento radiátor používat v koupelně?

Ne, nepoužívejte v bezprostřední blízkosti vany, sprchy nebo bazénu. Je určen pro domácí použití v suchých místnostech.

Může být radiátor používán dětmi?

Děti do 3 let musí být udržovány v bezpečné vzdálenosti. Děti ve věku 3 až 8 let smějí zařízení zapínat/vypínat pouze pod dohledem. Děti starší 8 let mohou zařízení používat, pokud jsou pod dozorem.

Jak nastavit teplotu?

Otáčejte knoflíkem termostatu (3) ve směru hodinových ručiček pro zvýšení teploty a proti směru pro snížení. Zařízení se automaticky vypne, když je dosaženo nastavené teploty.

Co dělat, je-li napájecí kabel poškozen?

Kabel smí vyměnit pouze autorizované servisní středisko výrobce, aby nedošlo k riziku.

Jak čistit radiátor?

Odpojte zařízení a nechte vychladnout. Čistěte mírně vlhkým hadříkem. Nepoužívejte abrazivní prostředky ani rozpouštědla a nikdy neponořujte zařízení do vody.

Proč kontrolka někdy zhasíná?

Kontrolka zhasne, když termostat dosáhne nastavené teploty. Znovu se rozsvítí, když teplota klesne a topení se znovu zapne.

Mohu s tímto radiátorem použít prodlužovací kabel?

Nedoporučuje se používat neschválené prodlužovací kabely. Pokud je to nezbytné, použijte prodlužovací kabel vhodný pro výkon (2000 W) a odpovídající bezpečnostním normám.

Jak uložit radiátor v létě?

Nechte zařízení vychladnout, očistěte jej a uložte do původního obalu na suchém místě chráněném před prachem.

NÁVOD K OBSLUZE Curvy 9 Retrò AR4R09VIN ARDES

CZ Tento výrobek je vhodný pouze pro dobňe izolované prostory nebo občasné používání.

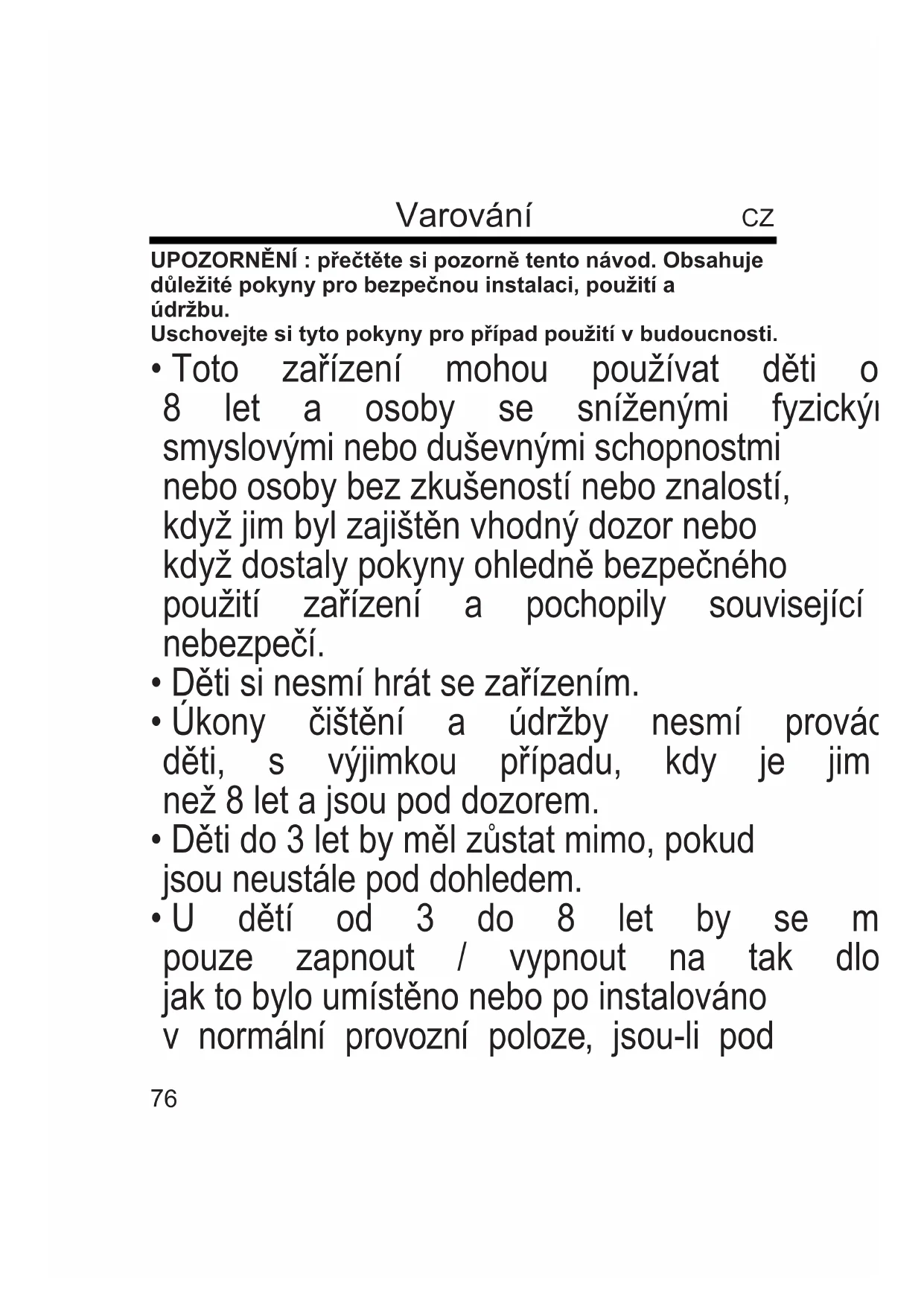

UPOZORNĚNÍ : přečtěte si pozorně tento návod. Obsahuje důležité pokyny pro bezpečnou instalaci, použití a údržbu.

Uschovejte si tyto pokyny pro případ použití v budoucnosti.

- Toto zařízení mohou používat děti o 8 let a osoby se sníženými fyzickýi smyslovými nebo duševnými schopnostmi nebo osoby bez zkušeností nebo znalostí, když jim byl zajištěn vhodný dozor nebo když dostaly pokyny ohledně bezpečného použití zařízení a pochopily související nebezpečí.

• Děti si nesmí hrát se zařízením.
• Úkony čištění a údržby nesmí provác děti, s výjimkou případu, kdy je jim než 8 let a jsou pod dozorem.
• Děti do 3 let by měl zůstat mimo, pokud jsou neustále pod dohledem.
  • U dětí od 3 do 8 let by se m pouze zapnout / vypnout na tak dlo jak to bylo umístěno nebo po instalováno v normální provozní poloze, jsou-li pod

dohledem nebo pokud se dostali pokyny týkající se bezpečného používání výrobku, a chápou nebezpečí.

- Děti od 3 do 8 let by neměli čistit spotřebič nebo provádět běžnou údržbu.

- POZOR — Některé části tohoto výrobku se mohou velmi zahřát a způsobit popáleniny. Je třeba věnovat zvláštní pozornost tam, kde jsou děti a zranitelné osoby.

• Výměnu poškozeného napájecího kabelu smí z bezpečnostních důvodů provádět pouze autorizované servisní středisko.

NEZAKRÝVEJTE

- UPOZORNĚNÍ: nezakrývejte spotřebič ani neblokujte větrací otvory, abyste zabránili přehřátí.

- Nestavte spotřebič přímo pod elektrickou zásuvku.

- Nepoužívejte spotřebič v blízkosti dřezu

vany, sprchy a bazénu.

• Nepoužívejte tento ohřívač, pokud vám upadl.
• Òhřívač nepoužívejte, pokud jsou na něm viditelné známky poškození.
• Ohřívač používejte na vodorovném a stabilním povrchu.
• VAROVÁNÍ: Nepoužívejte tento ohřívač v malých místnostech, pokud jsou obývány osobami, které nejsou schopny samy opustit místnost, pokud není zajištěn stálý dohled.
  • VAROVÁNÍ: Abyste snížili riziko požáru nepoužívejte tento výrobek v blízkosti textilií, záclon nebo jiných hořlavých materiálů.
• Nepřipojujte produkt a nepoužívat jej, pokud není kompletně smontovaný (viz montážní návod).
  • Tento ohřívač je naplněn přesným množstvím speciálního oleje. Opravy vyžadující si otevření nádoby s olejem

může provádět pouze výrobce nebo jeho servisní technik, pokud olej vytéká.

- Při likvidaci spotřebiče dodržujte předpisy o likvidaci olejů.

Odložte si záruční list, doklad o koupi a tento návod k obsluze pro případ potřeby v budoucnosti.

Po vybalení zkontrolujte, zda není spotřebič poškozen. V případě viditelného poškození jej nepoužívejte a kontaktujte kvalifikovaného technika.

Nenechávejte části obalu v dosahu dětí. Tento spotřebič není hračka: je to elektrické zařízení a musí se s ním manipulovat opatrně.

Před připojením spotřebiče se ujistěte, zda napětí v elektrické zásuvce odpovídá napětí na výrobním štítku.

Pokud nejsou zásuvka a zástrčka kompatibilní, zásuvku musí vyměnit kvalifikovaný technik za vhodný typ. Nepoužívejte adaptéry nebo prodlužovací kabely, které nevyhovují platným bezpečnostním standardům, nebo které přesahují kapacitní limity proudu.

Pokud spotřebič nepoužíváte, odpojte jej od elektrické zásuvky.

Při odpojování spotřebiče netahejte za přívodní kabel ale za zástrčku.

Použití jakýchkoliv elektrických spotřebičů vyžaduje dodržování určitých základních pravidel, zejména:

- Nikdy se nedotýkejte spotřebiče mokrýma nebo vlhkýma rukama.

- Nepoužívejte spotřebič, pokud máte bosé nohy.

- Nenechávejte spotřebič vystavený povětrnostním vlivům (déšť, slunce).

- Manipulujte se spotřebičem jemně.

V případě poruchy spotřebiče jej odpojte od elektrické zásuvky.

Nepokoušejte se jej opravovat, odneste jej do servisního střediska schváleného výrobcem.

Pokud se rozhodnete zlikvidovat spotřebič, učiňte jej nepoužitelným přeříznutím přívodního kabelu samozřejmě po odpojení od elektricke zásuvky.

Přívodní kabel roztáhněte na plnou délku, abyste zabránili přehřátí.

Z bezpečnostních důvodů spotřebič neotevírejte.

Spotřebič byl navržen a vyroben k použití v domácnosti. Jakékoliv jiné použití je nevhodné a nebezpečné.

Nevkládejte předměty přes bezpečnostní mřížku vstupu vzduchu.

Nepoužívejte ohřívač blízkosti hořlavých látek (oleje, barvy, apod.)

Neumist'ujte kabely do blízkosti zdrojů tepla.

UPOZORNĚNÍ: NEPOUŽÍVEJTE SPOTŘEBIČ V BLÍZKOSTI ZÁCLON ANI JINÝCH HOŘLAVÝCH MATERIÁLŮ. UPOZORNĚNÍ: NEZAKRÝVEJTE SPOTŘEBIČ ANI NEBLOKUJTE VĚTRACÍ OTVORY, ABYSTE ZABRÁNILI PŘEHRÁTÍ.

Technické informace

CZ

1 - Madlo
2 - Kontrolka signalizace provozu
3 - Nastavitelný termostat.
4 - Přepínače funkcí
5 - Místo pro navíjení přívodního kabelu

Technické parametry naleznete na spotřebiči.

Pokyny k použití

CZ

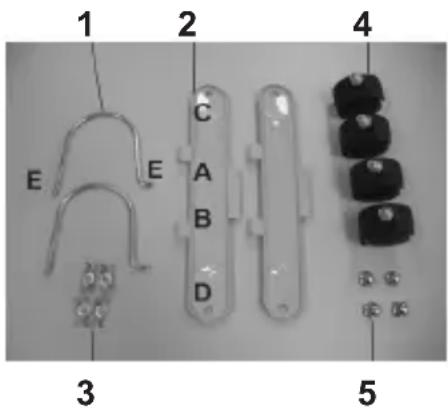

Sada příslušenství

1 - 2 držáky
2 - 2 podložky
3 - 4 křídlové matice
4 - 4 kolečka
5 - 4 matice

1 2 3 4 E E C A B D 5

MONTÁŽ KOLEČEK

Vložte podložky do otvorů "C" a "D" v kovových držácích a zajistěte je maticemi.

Otočte přístroj vzhůru nohama, odšroubujte křídlové matice z držá (obr. 1) a vložte držák mezi první a druhý díl (obr. 2). Vlo: držáku do otvorů "A" a "B" v kovovém držáku (obr. 3) a upevněte pomocí křídlových matic (obr. 4).

Namontujte druhou konzolu tak, jak je popsáno výše, a umístěte ji mezi poslední a druhý poslední prvek radiátora.

1234

Před připojením nebo odpojením spotřebiče se ujistěte, zda jsou všechny přepínače v pozici OFF.

K zapnutí spotřebiče postupujte následovně:

- Připojte zástrčku k elektrické zásuvce.

- Zvolte požadovanou funkci (4) přepínače funkcí

- Nastavte termostat (3) otočením ve směru hodinových ručiček.

Po dosažení požadované teploty v místnosti pomalu otáčejte volič teploty (3) proti směru hodinových ručiček, dokud se spotřebič nevypne.

Nyní se ohřívač automaticky zapne při poklesu nastavené teploty místnosti.

Kontrolka zobrazuje (2), že spotřebič je v provozu a zhasne,, když se aktivuje termostat.

Před zabalením spotřebiče se ujistěte, zda vychladl.

Údržba

CZ

Spotřebič nevyžaduje žádnou speciální údržbu.

Odpojte zástrčku od elektrické zásuvky a před čištěním je neché vychladnout.

K čištění spotřebiče použijte suchý nebo jemně navlhčený hadřík.

Nikdy nepoužívejte drsné nebo chemické prostředky.

Nepoužívejte velké množství tekutiny, nebo hadry, abyste zabránili vniknutí vody do spotřebiče a jeho poškození.

NIKDY NEPONORUJTE SPOTREBIĆ DO VODY.

INFORMACE PRO UŽIVATELE cz

BALENÍ

V zájmu ochrany životního prostředí musí být obalový materiál ř zlikvidován v souladu se separovaným sběrem.

Zkontrolujte místní předpisy.

INFORMACE PRO UŽIVATELE

"Implementace směrnice 2012/19/EU o odpadních elektrických a elektronických zařízeních (OEEZ)"

Tento symbol na produktech anebo v průvodních dokumentech znamená, že použité elektrické a elektronické výrobky nesmí být přidány do běžného komunálního odpadu.

Ke správné likvidaci, obnově a recyklaci doručte tyto výrobky na určená sběrná místa, kde budou přijata zdarma. Alternativně v některých zemích můžete vrátit své výrobky místnímu prodejci při koupi ekvivalentního nového produktu.

Správnou likvidací tohoto produktu pomůžete zachovat cenné přírodní zdroje a napomáháte prevenci potenciálních negativních dopadů na životní prostředí a lidské zdraví, což by mohly být důsledky nesprávné likvidace odpadů. Další podrobnosti si vyžáde, místního úřadu nebo nejbližšího sběrného místa.

Při nesprávné likvidaci tohoto druhu odpadu být v souladu s národními předpisy uděleny pokuty. Pro podnikové uživatele v zemích Evropské unie

Chcete-li likvidovat elektrická a elektronická zařízení, vyžádejte si potřebné informace od svého prodejce nebo dodavatele.

Informace k likvidaci v ostatních zemích mimo Evropskou unii.

Tento symbol je platný jen v Evropské unii.

Chcete-li tento výrobek zlikvidovat, vyžádejte potřebné informace o správném způsobu likvidace od místních úřadů nebo od svého prodejce

si

ZÁRUČNÍ PODMÍNKY

CZ

Záruka na tento spotřebič představuje 24 měsíců od data zakoupení. Nár záruku je možné uplatnit pouze po předložení originálu dokladu o zakoup výrobku (paragon, faktura) s typovým označením výrobku, datem prodeje a čitelným razítkem prodejce. Záruka zahrnuje výměnu nebo opravu částí spotřebiče, které se poškodí z důvodu poruch ve výrobě spotřebiče. Po uplynutí záruční doby bude spotřebič opraven za poplatek. Výrobce neodpovídá za poškození neb úrazy osob, zvířat z důvodu nesprávného použití spotřebiče a nedodržení pokynů v návodu k použití. Výrobek je určen výhradně jako domácí spotřebič pro použití v domácnosti. Smluvní záruka je 6 měsíců, pokud je kupující podnikatel - fyzická osoba a spotřebič kupuje pro podnikatelskou činnost nebo komerční využití (§ 429 Obchodního zákoníku). Záruka se snižuje dle § 619 odst. 2 občanského zákoníku na 6 měsíců pro: žárovky, baterie, křemíkové a halogenové trubice.

Záruka se nevztahuje

- jakékoliv mechanické poškození výrobku nebo jeho části

- na vady způsobené nevhodným zacházením nebo umístěním.

- je-li zařízení obsluhováno v rozporu s návodem, případně zásahem neoprávněné osoby.

- nesprávně používán, skladován nebo prénášen.

- na záruku 24 měsíců se nevztahují opravy, například: výměna žárovky, trubice, čištění a odvápňování kávovarů, žehliček, zvlhčovačů, atd. Zde bude účtováno servisem za smluvní cenu.

- pokud nebude při kontrole přístroje zjištěna žádná závada nebo nebudou splněny záruční podmínky, uhradí režijní náklady spojené s kontrolou nebo opravol výrobku kupující.

- zákazník ztrácí záruku při používání výrobků k profesionální či jiné výdě činnosti v provozovnách.

- závada byla způsobena vnějšími a živelními podmínkami (např. poruchami elektrické síti nebo bytové instalaci)

- záruka se netýká poškození vnějšího vzhledu nebo jiných, které nebrání standardní obsluze.

Pokud zboží při uplatňování vady ze strany spotřebitele bude zasíláno poštou nebo přepravní službou musí být zabaleno v obalu vhodném pro přepravu tak, aby se zabránilo poškození výrobku.

Zodpovědný zástupce za servis pro ČR na značky:

Tel./fax [phone] - náhradní díly

Mobil: 721018073, 731521116, 608719174

Pracovní doba 8 - 16,30

www: certes.info, e-mail: [e-mail]

Distributor

PRIVEST s.r.o.

Na Zlatnici 301/2

Praha 4, PSČ 147 00

www: www.privest.cz

Email: [e-mail]

Telefon: [phone]

Záruční list

Tento oddíl vyplňte prosím hůlkovým písmem a přiložte k výrobku.

Odesílatel:

Příjmení/jméno: ____

Stat/PSC/obec/ulice:

Telefonní číslo:

Číslo/označení (zbožní) položky:

Datum/misto prodeje: ....

Popis závady: ....

Dátum/podpis: ....

Zašlete prosím neopravený výrobek za cenu poštovného zpět.

Sdělte mi, kolik budou činit náklady. Opravte výrobek za úhradu.

Požadavky na informace týkající se elektrických lokálních topidel

Identifikační značka (značky) modelu:		AR4R07S / AR4R07VIN
Údaj	Značka	Hodnota	Jednotka		Údaj	Jednotka
Tepelný výkon Pouze u akumulačních elektrických lokálních topidel: typ příjmu tepla (vyberte jeden)
Jmenovitý tepelný výkon	P_nom	1,5 kW			Ruční řízení akumulace tepla s integrovaným termostatem	Netýká se
Minimální tepelný výkon (orientační)	P_min	0,6 kW			Ruční řízení akumulace tepla se zpětnou vazbou informující o teplotě v místnosti a/nebo venkovní teplotě	Netýká se
Maximální trvalý tepelný výkon	P_max,c	1,5 kW			Elektronické řízení akumulace tepla se zpětnou vazbou informující o teplotě v místnosti a/nebo venkovní teplotě	Netýká se
Spotřeba pomocné elektrické energie					Výdej tepla s ventilátorem	Netýká se
Při jmenovitém tepelném výkonu	el_max	netýká se	kW		Typ výdeje tepla/regulace teploty v místnosti (vyberte jeden)
Při minimálním tepelném výkonu	el_min	netýká se	kW		Jeden stupeň tepelného výkonu, bez regulace teploty v místnosti	Ne
V pohotovostním režimu	el_SB	netýká se	kW		Dva nebo více ručních stupňů, bez regulace teploty v místnosti	Ne
					S mechanickým termostatem pro regulaci teploty v místnosti	Ano
					S elektronickou regulací teploty v místnosti	Ne
					S elektronickou regulací teploty v místnosti a denním programem	Ne
					S elektronickou regulací teploty v místnosti a týdenním programem	Ne
					Další možnosti regulace (lze vybrat více možností)
					Regulace teploty v místnosti s detekcí přítomnosti osob	Ne
					Regulace teploty v místnosti s detekcí otevřeného okna	Ne
					S dálkovým ovládáním	Ne
					S adaptivně řízeným spouštěním	Ne
					S omezením doby činnosti	Ne
					S černým kulovým čidlem	Ne
Kontaktní údaje	POLY POOL S.p.A. - via Sottocorna 21/B, 24020 Parre (BG) - Italy

Požadavky na informace týkající se elektrických lokálních topidel

Identifikační značka (značky) modelu:		AR4R09S / AR4R09VIN
Údaj	Značka	Hodnota	Jednotka		Údaj	Jednotka
Tepelný výkon Pouze u akumulačních elektrických lokálních topidel: typ příjmu tepla (vyberte jeden)
Jmenovitý tepelný výkon	P_nom	2,0 kW			Ruční řízení akumulace tepla s integrovaným termostatem	Netýká se
Minimální tepelný výkon (orientační)	P_min	0,8 kW			Ruční řízení akumulace tepla se zpětnou vazbou informující o teplotě v místnosti a/nebo venkovní teplotě	Netýká se
Maximální trvalý tepelný výkon	P_max,c	2,0 kW			Elektronické řízení akumulace tepla se zpětnou vazbou informující o teplotě v místnosti a/nebo venkovní teplotě	Netýká se
Spotřeba pomocné elektrické energie					Výdej tepla s ventilátorem	Netýká se
Při jmenovitém tepelném výkonu	el_max	netýká se	kW		Typ výdeje tepla/regulace teploty v místnosti (vyberte jeden)
Při minimálním tepelném výkonu	el_min	netýká se	kW		Jeden stupeň tepelného výkonu, bez regulace teploty v místnosti	Ne
V pohotovostním režimu	el_SB	netýká se	kW		Dva nebo více ručních stupňů, bez regulace teploty v místnosti	Ne
					S mechanickým termostatem pro regulaci teploty v místnosti	Ano
					S elektronickou regulací teploty v místnosti	Ne
					S elektronickou regulací teploty v místnosti a denním programem	Ne
					S elektronickou regulací teploty v místnosti a týdenním programem	Ne
					Další možnosti regulace (lze vybrat více možností)
					Regulace teploty v místnosti s detekcí přítomnosti osob	Ne
					Regulace teploty v místnosti s detekcí otevřeného okna	Ne
					S dálkovým ovládáním	Ne
					S adaptivně řízeným spouštěním	Ne
					S omezením doby činnosti	Ne
					S černým kulovým čidlem	Ne
Kontaktní údaje	POLY POOL S.p.A. - via Sottocorna 21/B, 24020 Parre (BG) - Italy

Požadavky na informace týkající se elektrických lokálních topidel

Identifikační značka (značky) modelu:		AR4R11S
Údaj	Značka	Hodnota	Jednotka		Údaj	Jednotka
Tepelný výkon Pouze u akumulačních elektrických lokálních topidel: typ příjmu tepla (vyberte jeden)
Jmenovitý tepelný výkon	P_nom	2,5 kW			Ruční řízení akumulace tepla s integrovaným termostatem	Netýká se
Minimální tepelný výkon (orientační)	P_min	1,0 kW			Ruční řízení akumulace tepla se zpětnou vazbou informující o teplotě v místnosti a/nebo venkovní teplotě	Netýká se
Maximální trvalý tepelný výkon	P_max,c	2,5 kW			Elektronické řízení akumulace tepla se zpětnou vazbou informující o teplotě v místnosti a/nebo venkovní teplotě	Netýká se
Spotřeba pomocné elektrické energie					Výdej tepla s ventilátorem	Netýká se
Při jmenovitém tepelném výkonu	eI_max	netýká se	kW		Typ výdeje tepla/regulace teploty v místnosti (vyberte jeden)
Při minimálním tepelném výkonu	eI_min	netýká se	kW		Jeden stupeň tepelného výkonu, bez regulace teploty v místnosti	Ne
V pohotovostním režimu	eI_SB	netýká se	kW		Dva nebo více ručních stupňů, bez regulace teploty v místnosti	Ne
					S mechanickým termostatem pro regulaci teploty v místnosti	Ano
					S elektronickou regulací teploty v místnosti	Ne
					S elektronickou regulací teploty v místnosti a denním programem	Ne
					S elektronickou regulací teploty v místnosti a týdenním programem	Ne
					Další možnosti regulace (lze vybrat více možností)
					Regulace teploty v místnosti s detekcí přítomnosti osob	Ne
					Regulace teploty v místnosti s detekcí otevřeného okna	Ne
					S dálkovým ovládáním	Ne
					S adaptivně řízeným spouštěním	Ne
					S omezením doby činnosti	Ne
					S černým kulovým čidlem	Ne
Kontaktní údaje	POLY POOL S.p.A. - via Sottocorna 21/B, 24020 Parre (BG) - Italy

UPOZORNENIE : Prečítajte si dőkladne tento návod na obsluhu.

Pred pripojením spotrebiča sa uistite, či napätie v elektrickej zás zodpovedá napätiu na výrobnom štítku.

Nepoužívajte ohrievač v blízkosti horľavých látok (oleje, farby, atd').

Neumiestňujte káble do blízkosti zdrojov tepla.

UPOZORNENIE: NEPOUŽÍVAJTE SPOTREBIČ V BLÍZKOSTI ZÁCLON ANI INÝCH HORLAVÝCH MATERIÁLOV.

UPOZORNENIE: NEZAKRÝVAJTE SPOTREBIČ ANI NEBLOKUJTE VETRACIE OTVORY, ABY STE ZABRÁNILI PREHRIATIU.

Technické parametre nájdete na spotrebiči.

Pokyny na Použitie

SK

Sada príslušenstva

Vložte podložky do otvorov „C“ a „D“ v kovových držiakoch a utiahnite ich maticami.

- Nastavte termostat (3) otočením v smere hodinových ručičiek.

Pred zabalením spotrebiča sa uistite, či vychladol.

Údržba

SK

Záruka sa nevzt'ahuje na

Tento oddiel vyplňte prosím paličkovým písmom a priložte k výrobku.

Odosielatel:

Priezvisko/meno:

Štát/PSČ/obec/ulica:

Telefónne číslo:
