Produkttyp	Ölradiator
Marke	Ardes
Modell	Curvy 9 Retrò AR4R09VIN
Nennleistung	2000 W (2,0 kW)
Stromversorgung	220-240 V ~ 50/60 Hz
Anzahl der Elemente	9
Verstellbarer Thermostat	Ja, mechanisch
Funktionswahlschalter	Ja, mehrere Positionen
Stützrollen	Ja, 4 Rollen enthalten
Tragegriff	Ja
Betriebsanzeigeleuchte	Ja
Kabelaufwicklung	Ja
Überhitzungsschutz	Ja
Empfohlene Verwendung	Gut isolierte Räume oder gelegentliche Nutzung
Wartung	Reinigung mit einem feuchten Tuch, nicht eintauchen
Garantie	24 Monate

Häufig gestellte Fragen - Curvy 9 Retrò AR4R09VIN ARDES

Wie montiert man die Rollen am Heizkörper?

Setzen Sie die Rollen in die Öffnungen der Metallhalterungen ein und befestigen Sie sie mit den mitgelieferten Muttern. Drehen Sie das Gerät um, platzieren Sie die Bügel zwischen den Elementen wie in der Anleitung angegeben, und ziehen Sie die Flügelmuttern fest.

Welche Leistung hat der Heizkörper Curvy 9 Retrò?

Die Nennleistung beträgt 2000 W (2,0 kW), mit einer minimalen Leistung von 800 W.

Kann ich diesen Heizkörper im Badezimmer verwenden?

Nein, nicht in unmittelbarer Nähe von Badewanne, Dusche oder Swimmingpool verwenden. Er ist für den Hausgebrauch in trockenen Räumen konzipiert.

Kann der Heizkörper von Kindern verwendet werden?

Kinder unter 3 Jahren müssen ferngehalten werden. Kinder von 3 bis 8 Jahren dürfen das Gerät nur unter Aufsicht ein-/ausschalten. Kinder über 8 Jahren dürfen es unter Aufsicht verwenden.

Wie stelle ich die Temperatur ein?

Drehen Sie den Thermostatknopf (3) im Uhrzeigersinn, um die Temperatur zu erhöhen, und gegen den Uhrzeigersinn, um sie zu verringern. Das Gerät schaltet sich automatisch aus, wenn die eingestellte Temperatur erreicht ist.

Was tun, wenn das Netzkabel beschädigt ist?

Das Kabel darf nur von einem vom Hersteller autorisierten Kundendienst ausgetauscht werden, um Gefahren zu vermeiden.

Wie reinigt man den Heizkörper?

Ziehen Sie den Netzstecker und lassen Sie das Gerät abkühlen. Reinigen Sie es mit einem leicht feuchten Tuch. Verwenden Sie keine scheuernden oder lösungsmittelhaltigen Produkte und tauchen Sie das Gerät niemals in Wasser.

Warum erlischt die Betriebsanzeige manchmal?

Die Anzeige erlischt, wenn der Thermostat die eingestellte Temperatur erreicht hat. Sie leuchtet wieder auf, wenn die Temperatur sinkt und die Heizung wieder einschaltet.

Kann ich ein Verlängerungskabel mit diesem Heizkörper verwenden?

Es wird davon abgeraten, nicht konforme Verlängerungskabel zu verwenden. Falls nötig, verwenden Sie ein für die Leistung (2000 W) und Sicherheitsstandards geeignetes Verlängerungskabel.

Wie lagere ich den Heizkörper im Sommer?

Lassen Sie das Gerät abkühlen, reinigen Sie es und lagern Sie es in der Originalverpackung an einem trockenen und staubfreien Ort.

BEDIENUNGSANLEITUNG Curvy 9 Retrò AR4R09VIN ARDES

DE Dieses Produkt ist nur für gut isolierte Räume oder für den gelegentlichen Gebrauch geeignet.

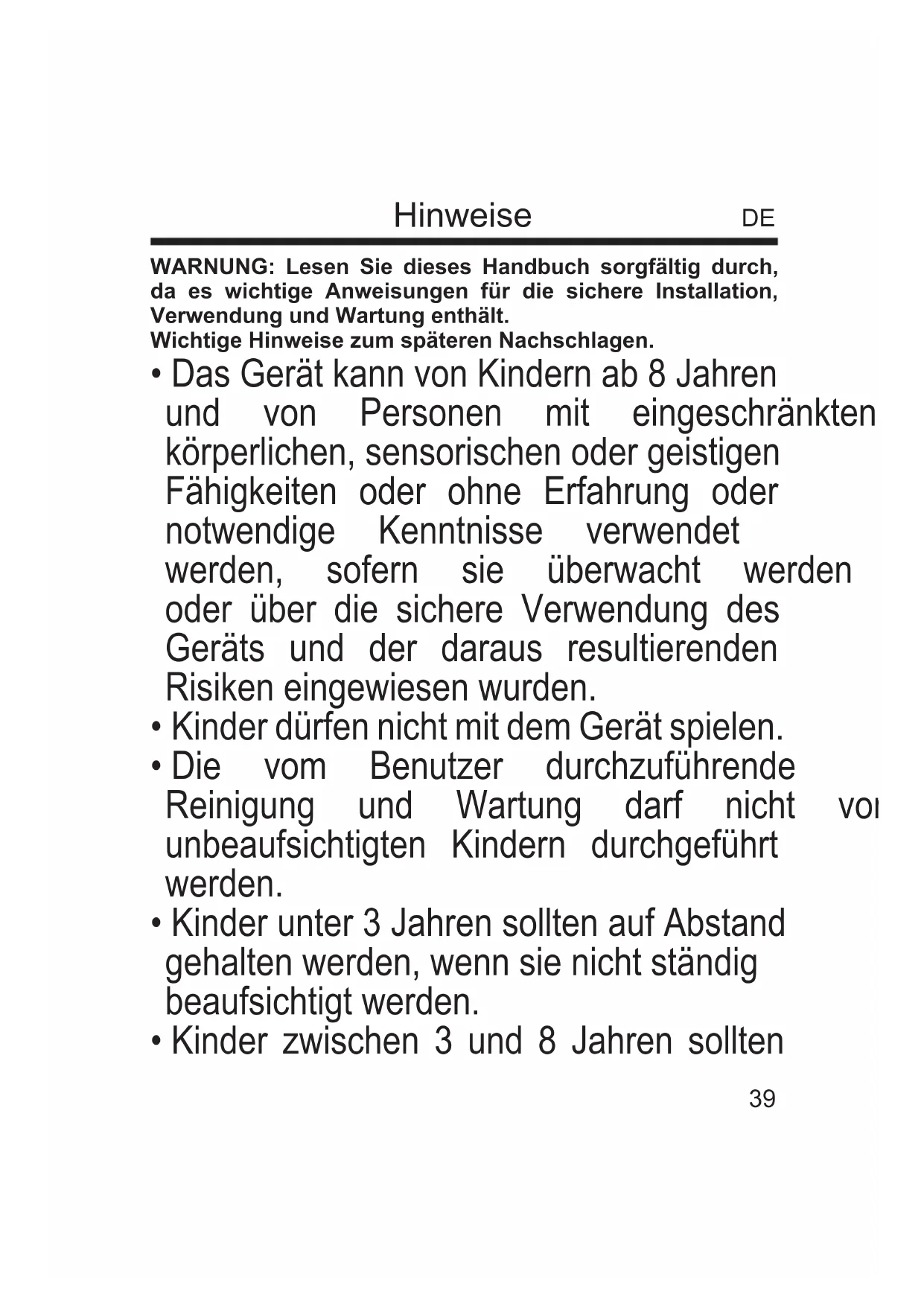

WARNUNG: Lesen Sie dieses Handbuch sorgfältig durch, da es wichtige Anweisungen für die sichere Installation, Verwendung und Wartung enthält.

Wichtige Hinweise zum späteren Nachschlagen.

- Das Gerät kann von Kindern ab 8 Jahren und von Personen mit eingeschränkten körperlichen, sensorischen oder geistigen Fähigkeiten oder ohne Erfahrung oder notwendige Kenntnisse verwendet werden, sofern sie überwacht werden oder über die sichere Verwendung des Geräts und der daraus resultierenden Risiken eingewiesen wurden.

• Kinder dürfen nicht mit dem Gerät spielen.
  • Die vom Benutzer durchzuführende Reinigung und Wartung darf nicht vor unbeaufsichtigten Kindern durchgeführt werden.
• Kinder unter 3 Jahren sollten auf Abstand gehalten werden, wenn sie nicht ständig beaufsichtigt werden.
• Kinder zwischen 3 und 8 Jahren sollten

das Gerät nur dann ein- und ausschalten dürfen, wenn es in seiner normalen Betriebsposition aufgestellt oder installiert ist und wenn sie beaufsichtigt oder in den sicheren Gebrauch des Geräts eingewiesen werden und dessen Gefahren verstehen.

• Kinder zwischen 3 und 8 Jahren dürfen den Stecker nicht einstecken, das Gerät nicht einstellen oder reinigen, noch di Wartungsarbeiten durch den Benutzer durchführen.
• ACHTUNG — Einige Teile dieses Produkts können sehr heiß werden und Verbrennungen verursachen. Besondere Vorsicht ist geboten, wenn Kinder und schutzbedürftige Personen anwesend sind.
• Falls das Versorgungskabel beschädigt ist, dann darf dieses nur durch einen, vom Hersteller genehmigten, Kundendienst ausgetauscht werden, um jegliches Risiko vorzubeugen.

NICHT ABDECKEN

• ACHTUNG: Um eine Überhitzung zu vermeiden, darf das Gerät nicht abgedeckt werden.
• Stellen Sie das Gerät nicht direkt unter einer Steckdose auf.
• Verwenden Sie das Gerät nicht in unmittelbarer Nähe einer Badewanne, einer Dusche oder eines Schwimmbeckens.
• Verwenden Sie das Gerät nicht, wenn es heruntergefallen ist.
• Verwenden Sie das Gerät nicht, wen es sichtbare Anzeichen von Schäden aufweist.
• Verwenden Sie dieses Gerät auf einer horizontalen und stabilen Oberfläche.
• ACHTUNG: Nicht in kleinen Räumen verwenden, wenn der Raum von Personen bewohnt wird, die nicht in der Lage sind, den Raum selbständig zu verlassen,

sei denn, sie werden ständig beaufsichtigt.

• WARNUNG: Um die Brandgefahr zu verringern, verwenden Sie dieses Produkt nicht in der Nähe von Textilien, Vorhängen oder anderen brennbaren Materialien.
• Das Gerät nicht an die Stromversorgung anschließen und verwenden Sie es nicht sei denn, es ist komplett montiert (siehe Montageanleitung).
• Dieses Gerät ist mit einer bestimmten Menge Spezialöl gefüllt. Alle Reparaturen, die ein Öffnen des Öltanks vorsehen, dürfen allein vom Hersteller oder seinen Technikern ausgeführt werden, die bei einem Auslaufen von Öl zu benachrichtigen sind.
• Bei einer Verschrottung des Gerätes ist es notwendig, die Bestimmungen zur Entsorgung des Öls einzuhalten.

Garantiebescheinigung, fiskalische Quittung und Bedienungsanleitung für jede spätere Konsultation bitte aufbewahren.

Nach Entfernen der Verpackung vergewissere man sich der Integrität des Gerätes und sollte man bei dieser Überprüfung sichtbare

Beschädigungen festestellen, das Gerät nicht benutzen und sich direkt an qualifiziertes Fachpersonal wenden.

Keinerlei Verpackungsteile für Kinder zugänglich zurücklassen, das Gerät auch nicht als ein Spielzeug verwenden: es ist ein Elektrogerät u solches zu behandeln.

Bevor man das Gerät an die Netzspannung anschließt, stelle man sicher daß die an der Steckdose liegende Spannung auch derjenigen des Typenschildes des Gerätes entspricht.

Sollten Stecker und Steckdose nicht kompatibel sein, so lasse man Steckdose durch eine passende Steckdose ersetzen.

Diese Arbeit ist von einem qualifizierten Fachmann durchzuführen.

Keine Adapter oder Verlängerungsschnuren verwenden die nicht den Forderungen der gegenwärtig geltenden Sicherheitsnormen genügen oder die die Stromgrenzwerte überschreiten.

Gerät vom Stromversorgungsnetz trennen wenn es nicht in Betrieb ist.

Am Netzkabel oder am Gerät selbst nicht ziehen um Stecker aus der Steckdose herauszuziehen.

Der Gebrauch irgendeines Elektrogerätes erfordert immer die Beachtung einiger grundlegenden Regeln und zwar insbesondere:

- Man darf niemals das Gerät mit nassen oder feuchten Händen berühren.

- Das Gerät nicht den Witterungseinflüssen ausgesetzt lassen (Reger Sonnenstrahlung).

- Gerät nicht Schlag-oder Stoßbeanspruchungen aussetzen.

Es ist zu empfehlen, das Netzkabel für seine ganze Länge abzuwickeln um somit eventuelle Überhitzungen zu vermeiden.

Aus Sicherheitsgründen darf das Gerät nicht geöffnet werden.

Sollte das Netzkabel beschädigt sein, so darf es nur in vom Hersteller dazu ermächtigten Service-Cent ern bzw. Service-Werkstätten ausgetauscht werden.

Das Gerät ist entwickelt und gebaut worden um im Haushalt betrieben zu werden: jeder anders lautende Gebrauch ist als unpassend und daher als gefährlich zu betrachten.

Aus Sicherheitsgründen darf das Gerät nicht geöffnet werden.

Sollte das Netzkabel beschädigt sein, so darf es nur in vom Hersteller dazu ermächtigten Service-Cent ern bzw. Service-Werkstätten ausgetauscht werden.

Das Gerät ist entwickelt und gebaut worden um im Haushalt betrieben zu werden: jeder anders lautende Gebrauch ist als unpassend und daher als gefährlich zu betrachten.

Führen Sie keine Gegenstände durch das Schutzgitter und die Belüftungsöffnungen ein.

Das Gerät ist entwickelt und gebaut worden um im Haushalt betrieben zu werden: jeder anders lautende Gebrauch ist als unpassend und daher als gefährlich zu betrachten.

Führen Sie keine Gegenstände durch das Schutzgitter und die Belüftungsöffnungen ein.

Während des Gebrauches ist das Gerät auf einer ebenen Fläche zu halten. Benutzen Sie das Gerät nie bei Anwesenheit von feuerge Flüssigkeiten (z.B.: Benzin, Lacke, u. s.w.).

Halten Sie das Kabel von Wärmequellen fern.

ACHTUNG: VERWENDEN SIE DAS PRODUKT NICHT IN DER NÄHE VON GARDINEN ODER ANDEREN BRENNBAREN MATERIALIEN.

ACHTUNG: DECKEN SIE DAS GERÄT, UM EINE ÜBERHITZUNG ZU VERMEIDEN, NICHT AB UND VERSCHLIESSEN SIE DIE BELÜFTUNGSÖFFNUNGEN NICHT.

Technische informationen

DE

1 - Griff
2 - Leuchtanzeige des Betriebs
3 - Regelthermostat.
4 - Funktionswahlschalter.
5 - Kabelaufwickler

Technischen Daten auf dem Gerät geleigt.

Gebrauchsanweisung

DE

ZUBEHÖR KIT

Setzen Sie die Auflagerollen in die Löcher "C" und "D" in die Metallstützen ein und befestigen Sie sie mit den Muttern.

Drehen Sie das Gerät mit der Oberseite nach unten, schrauben Sie die Flügelmuttern aus der Halterung (Abb. 1) und stecken Sie die Halterung zwischen das erste und das zweite Element (Abb. 2). Setzen Sie das Ende der Halterung in die Löcher "A" und "B" in den Metallträger ein (Abb. 3) und befestigen Sie es mit Flügelmuttern (Abb. 4).

Montieren Sie die andere Halterung wie oben beschrieben und positionieren Sie sie zwischen dem letzten und dem zweitletzten Element des Heizkörpers.

1234

Prüfen Sie vor dem Anschließen oder Trennen des Gerätes, dass sich Funktionswahlschalter (4) in der deaktivierten Position befindet ("0").

Zum Anschalten des Gerätes den Stecker mit dem Wandstecker verbinden, den Funktionsschalter (4) in die gewünschte Position geben und den Temperaturschalter (3) im Uhrzeigersinn auf die maximale Position drehen.

Sobald die für den Raum gewünschte Temperatur erreicht ist, d Drehknopf (3) langsam gegen den Uhrzeigersinn drehen, damit sich das Gerät nicht ausschaltet.

Jetzt wird das Gerät automatisch aktiviert, sobald die Raumtemperatur unter den eingestellten Grenzwert sinkt.

Die Leuchtanzeige (2) zeigt an, dass das Gerät in Betrieb ist und verlischt, wenn das Regelthermostat ausgelöst wird.

Prüfen Sie, bevor Sie das Gerät wieder in die Verpackung legen, dass es sich ausreichend abgekühlt hat.

Wartung

DE

Dieses Gerät bedarf keinerlei besonderen Wartung.

Vor dem Reinigen des Gerätes hat man immer das Netzkabel aus der Steckdose herauszuziehen und Gerät völlig abkühlen lassen.

Zum Reinigen des Gerätes einen weichen und leicht feuchten Lappen benutzen.

Keine Schmirgelprodukte oder chemische Lösemittel benutzen.

Verwenden Sie keine nassen Stoffe, Flüssigkeiten oder sehr nass Tücher, da eventuell eindringendes Wasser das Gerät irreparabel be schädigen kann.

NIEMALS DAS GERÄT IN WASSER TAUCHEN.

VERPACKUNG

Um die Umwelt zu schonen, muss das Verpackungsmaterial ordnungsgemäß in einer getrennten Sammlung entsorgt werden. Prüfen Sie die örtlichen Vorschriften.

ENTSORGUNG INFORMATION FÜR DEN BENUTZER

"Umsetzung der Richtlinie 2012/19/EU über Elektro- und Elektronik-Altgeräte (WEEE)" zur Verringerung der Verwendung gefährlicher Stoffe in Elektro- und Elektronikgeräten sowie zur Abfallentsorgung.

Das Symbol der durchgestrichenen Mülltonne auf dem Gerät oder seiner Verpackung weist darauf hin, dass das Produkt am Ende seiner Lebensdauer getrennt von anderen Abfällen entsorgt werden muss. Benutzer muss daher die ausgemusterten Geräte zu geeigneten getrennten Sammelstellen für Elektro- und Elektronikabfälle bringen. Für weitere Einzelheiten wenden Sie sich bitte an die zuständige lokale Behörde. Eine geeignete getrennte Sammlung der Geräte für das spätere Recycling, die Verarbeitung oder umweltfreundliche Entsorgung trägt dazu bei, Schäden an der Umwelt und der menschlichen Gesundheit zu vermeiden, und fördert die Wiederverwendung oder das Recycling der Materialien, aus de Geräte bestehen. Eine widerrechtliche Entsorgung des Produkts durch den Benutzer hat die Anwendung von Verwaltungsstrafen gemäß den geltenden Gesetzen zur Folge.

Der

die

und/ en die

Garantiebedingungen:

Die Garantie dauert 24 Monate vom Einkaufsdatum.

Dieser Garantieschein hat nur Gültigkeit, wenn er ordnungsgemäß ausgefüllt und zusammen mit dem Kassenzettel vorgelegt wird.

Die Garantie umfaßt den Ersatz oder die Reparatur aller Komponenten des Gerätes im Falle von Herstellungsfehlern.

Das Gerät wird ausschließlich nur von einem unserer autorisierter Kundendienststellen zurückgenommen.

Außerdem garantieren wir für fachgerechte Dienstleistung (gegen Bezahlung) auch außerhalb der Garantiezeit.

Die Herstellungsfirma lehnt jede Verantwortung hinsichtlich Schäden an Personen, Tieren oder Gegenständen ab, die durch unsachgemäße Benutzung des Geräts oder Nichtbefolgen der beiliegenden Bedienungsanleitung entstehen.

Einschränkungen:

Der Garantieanspruch bzw. unsere Verantwortlichkeit erlischt, wenn das Gerät:

- von nicht autorisierten Personen demontiert wurde;

- in unsachgemäßer oder unnormaler Weise zum Einsatz kam, aufbewahrt oder transportiert wurde.

Weiterhin sind von der Garantie alle äußeren Abnutzungserscheinungen am Gerät, die die Funktion des Gerätes nicht beeinträchtigen, ausgeschlossen.

Sollten, trotz der Sorgfalt bei der Auswahl der Materialien und trotz der Bemühungen bei der Realisierung des Produktes, das Sie erst gerade erworben haben, Defekte gefunden werden oder sollten Sie irgendwelche Informationen benötigen, so empfehlen wir Ihnen, sich an den fi Gebiet zuständigen Fachhändler zu wenden.

Erforderliche Angaben zu elektrischen Einzelraumheizgeräten

Modellkennung(en): AR4R07S / AR4R07VIN
Angabe Symbol	Wert Einheit Angabe				Einheit
Wärmeleistung			Nur bei elektrischen speicher-einzelraumheizgeräten: art der regelung der wärmezufuhr (bitte eine möglichkeit auswählen)
Nennwärmeleistung P	nom	1,5 kW		Manuelle regelung der wärmezufuhr mit integriertem thermostat	N.A.
Mindestwärmeleistung (Richtwert)	Pmin	0,6 kW		Manuelle regelung der wärmezufuhr mit rückmeldung der raum- und/oder außentemperatur	N.A.
Maximale kontinuierliche Wärmeleistung	Pmax,c	1,5 kW		Elektronische regelung der wärmezufuhr mit rückmeldung der raum- und/oder außentemperatur	N.A.
Hilfsstromverbrauch				Wärmeabgabe mit gebläseunterstützung	N.A.
Bei Nennwärmeleistung	elmax	N.A. kW		Art der wärmeleistung/raumtemperaturkontrolle (bitte eine möglichkeit auswählen)
Bei Mindestwärmeleistung	elmin	N.A. kW		Einstufige wärmeleistung, keine raumtemperaturkontrolle	Nein
Im Bereitschaftszustand	elSB	N.A. kW		Zwei oder mehr manuell einstellbare stufen, keine raumtemperaturkontrolle	Nein
				Raumtemperaturkontrolle mit mechanischem thermostat	Ja
				Mit elektronischer raumtemperaturkontrolle	Nein
				Elektronische raumtemperaturkontrolle und tageszeitregelung	Nein
				Elektronische raumtemperaturkontrolle und wochentagsregelung	Nein
				Sonstige regelungsoptionen (mehrfachnennungen möglich)
				Raumtemperaturkontrolle mit präsenzerkennung	Nein
				Raumtemperaturkontrolle mit erkennung offener fenster	Nein
				Mit fernbedienungsoption Nein
				Mit adaptiver regelung des heizbeginns	Nein
				Mit betriebszeitbegrenzung Nein
				Mit schwarzkugelsensor Nein
Kontaktangaben POLY	POOL S.p.A. - via Sottocorna 21/B, 24020 Parre (BG) - Italy

Erforderliche Angaben zu elektrischen Einzelraumheizgeräten

Modellkennung(en): AR4R09S / AR4R09VIN
Angabe Symbol	Wert Einheit Angabe				Einheit
Wärmeleistung			Nur bei elektrischen speicher-einzelraumheizgeräten: art der regelung der wärmezufuhr (bitte eine möglichkeit auswählen)
Nennwärmeleistung P	nom	2,0 kW		Manuelle regelung der wärmezufuhr mit integriertem thermostat	N.A.
Mindestwärmeleistung (Richtwert)	Pmin	0,8 kW		Manuelle regelung der wärmezufuhr mit rückmeldung der raum- und/oder außentemperatur	N.A.
Maximale kontinuierliche Wärmeleistung	Pmax,c	2,0 kW		Elektronische regelung der wärmezufuhr mit rückmeldung der raum- und/oder außentemperatur	N.A.
Hilfsstromverbrauch				Wärmeabgabe mit gebläseunterstützung	N.A.
Bei Nennwärmeleistung	elmax	N.A. kW		Art der wärmeleistung/raumtemperaturkontrolle (bitte eine möglichkeit auswählen)
Bei Mindestwärmeleistung	elmin	N.A. kW		Einstufige wärmeleistung, keine raumtemperaturkontrolle	Nein
Im Bereitschaftszustand	elSB	N.A. kW		Zwei oder mehr manuell einstellbare stufen, keine raumtemperaturkontrolle	Nein
				Raumtemperaturkontrolle mit mechanischem thermostat	Ja
				Mit elektronischer raumtemperaturkontrolle	Nein
				Elektronische raumtemperaturkontrolle und tageszeitregelung	Nein
				Elektronische raumtemperaturkontrolle und wochentagsregelung	Nein
				Sonstige regelungsoptionen (mehrfachnennungen möglich)
				Raumtemperaturkontrolle mit präsenzerkennung	Nein
				Raumtemperaturkontrolle mit erkennung offener fenster	Nein
				Mit fernbedienungsoption Nein
				Mit adaptiver regelung des heizbeginns	Nein
				Mit betriebszeitbegrenzung Nein
				Mit schwarzkugelsensor Nein
Kontaktangaben POLY	POOL S.p.A. - via Sottocorna 21/B, 24020 Parre (BG) - Italy

Erforderliche Angaben zu elektrischen Einzelraumheizgeräten

Modellkennung(en): AR4R11S
Angabe Symbol	Wert Einheit Angabe				Einheit
Wärmeleistung			Nur bei elektrischen speicher-einzelraumheizgeräten: art der regelung der wärmezufuhr (bitte eine möglichkeit auswählen)
Nennwärmeleistung P	nom	2,5 kW		Manuelle regelung der wärmezufuhr mit integriertem thermostat	N.A.
Mindestwärmeleistung (Richtwert)	Pmin	1,0 kW		Manuelle regelung der wärmezufuhr mit rückmeldung der raum- und/oder außentemperatur	N.A.
Maximale kontinuierliche Wärmeleistung	Pmax,c	2,5 kW		Elektronische regelung der wärmezufuhr mit rückmeldung der raum- und/oder außentemperatur	N.A.
Hilfsstromverbrauch				Wärmeabgabe mit gebläseunterstützung	N.A.
Bei Nennwärmeleistung	elmax	N.A. kW		Art der wärmeleistung/raumtemperaturkontrolle (bitte eine möglichkeit auswählen)
Bei Mindestwärmeleistung	elmin	N.A. kW		Einstufige wärmeleistung, keine raumtemperaturkontrolle	Nein
Im Bereitschaftszustand	elSB	N.A. kW		Zwei oder mehr manuell einstellbare stufen, keine raumtemperaturkontrolle	Nein
				Raumtemperaturkontrolle mit mechanischem thermostat	Ja
				Mit elektronischer raumtemperaturkontrolle	Nein
				Elektronische raumtemperaturkontrolle und tageszeitregelung	Nein
				Elektronische raumtemperaturkontrolle und wochentagsregelung	Nein
				Sonstige regelungsoptionen (mehrfachnennungen möglich)
				Raumtemperaturkontrolle mit präsenzerkennung	Nein
				Raumtemperaturkontrolle mit erkennung offener fenster	Nein
				Mit fernbedienungsoption Nein
				Mit adaptiver regelung des heizbeginns	Nein
				Mit betriebszeitbegrenzung Nein
				Mit schwarzkugelsensor Nein
Kontaktangaben POLY	POOL S.p.A. - via Sottocorna 21/B, 24020 Parre (BG) - Italy
