| Termék típusa | Vezeték nélküli sarokcsiszoló |
| Márka | PowerPlus |
| Modell | POWXB20030 |
| Üresjárati fordulatszám | 10 000 min⁻¹ |
| Tárcsa átmérő | 115 mm |
| Tárcsa furatátmérő | 22 mm |
| Névleges feszültség | 20 V |
| Akkumulátor típusa | Lítium-ion 20 V, 4000 mAh |
| Töltő | 20 V, 2 A, csak beltéri használatra |
| Tömeg (akkumulátorral) | Kb. 1,8 kg |
| Méretek (H × Sz × M) | Kb. 30 × 10 × 12 cm |
| Rendeltetésszerű használat | Fémek és kövek csiszolása, vágása, csiszolása és polírozása |
| Hangnyomásszint (LpA) | 89 dB(A) |
| Hangteljesítményszint (LwA) | 100 dB(A) |
| Rezgés (teljes érték) | ≤ 1,8 m/s², K bizonytalanság = 1,5 m/s² |
| Biztonsági funkciók | Orsózár, védőburkolat, újraindításgátló kapcsoló, kiegészítő fogantyú |
| Akkumulátor töltöttségjelzője | Igen, 3 LED (100%, 60%, alacsony) |
| Karbantartás | A szellőzőnyílásokat puha ruhával tisztítsa, ne használjon oldószereket |
| Csomagolás tartalma | Sarokcsiszoló, 2 akkumulátor, töltő, kiegészítő fogantyú, szorítókulcs, védőburkolatok (vágó és csiszoló), tárcsák (vágó, csiszoló, gyémánt), tárolózsák, használati útmutató |
| Garancia | 36 hónap (akkumulátorok, töltő és kopó alkatrészek nélkül) |
Gyakran ismételt kérdések - POWXB20030 PowerPlus
Felhasználói kérdések a következőről POWXB20030 PowerPlus
0 kérdés erről a készülékről. Válaszolj azokra, amiket ismersz, vagy tedd fel a sajátod.
Tegyél fel egy új kérdést erről a készülékről
Töltse le az útmutatót a következőhöz Vezeték nélküli sarokcsiszoló PDF formátumban ingyenesen! Találja meg kézikönyvét POWXB20030 - PowerPlus és vegye vissza elektronikus eszközét a kezébe. Ezen az oldalon közzé van téve az eszköze használatához szükséges összes dokumentum. POWXB20030 márka PowerPlus.
HASZNÁLATI ÚTMUTATÓ POWXB20030 PowerPlus
5.1 Munkakörnyezet....4
5.2 Elektromos biztonság....4
5.3 Személyi biztonság....5
5.4 Az elektromos működtetésű szerszámok helyes használata....5
5.5 Szerviz....6
6 KIEGÉSZÍTŐ BIZTONSÁGI ELŐÍRÁSOK SAROKCSISZOLÓK HASZNÁLATÁHOZ....6
7 KIEGÉSZÍTŐ BIZTONSÁGI UTASÍTÁSOK VISSZAÜTÉS ELKERÜLÉSE ÉRDEKÉBEN....7
8 KIEGÉSZÍTŐ BIZTONSÁGI UTASÍTÁSOK AKKUMULÁTOROKHOZ ÉS TÖLTŐKHÖZ......7
8.1 Akkumulátorok....7
8.2 Töltök....8
9 AZ AKKUMULÁTOR TÖLTÉSE, BEHELYEZÉSE VAGY ELTÁVOLÍTÁSA 8
9.1 Töltő kijelzései (1. ábra) 8
9.2 Akkumulátor behelyezése / eltávolítása (2. ábra) 8
9.3 Akkumulátor kapacitás jelző (3. ábra) 9
10 ÖSSZESZERELÉS....9
10.1 A kiegészítő fogantyú felszerelése (4. ábra) 9
10.2 A védőlemez felszerelése....9
10.3 A csiszolótárcsa cseréje (7.-8. ábra)....9
11 MÜKÖDÉS....10
11.1 Be- és kikapcsolás (9. ábra)....10
11.1.1 Bekapcsolás....10
11.1.2 Kikapcsolás 10
POWERPLUS® HIGH QUALITY TOOLS
POWXB20030 HU
12 MÜKÖDTETÉS....11
12.1 Csiszolás....11
13 TISZTÍTÁS ÉS KARBANTARTÁS 11
13.1 Tisztítás....11
14 MÜSZAKI ADATOK....11
15 ZAJ 12
16 JÓTÁLLÁS....12
17 KÖRNYEZETVÉDELEM 13
18 MEGFELELŐSÉGI NYILATKOZAT 13

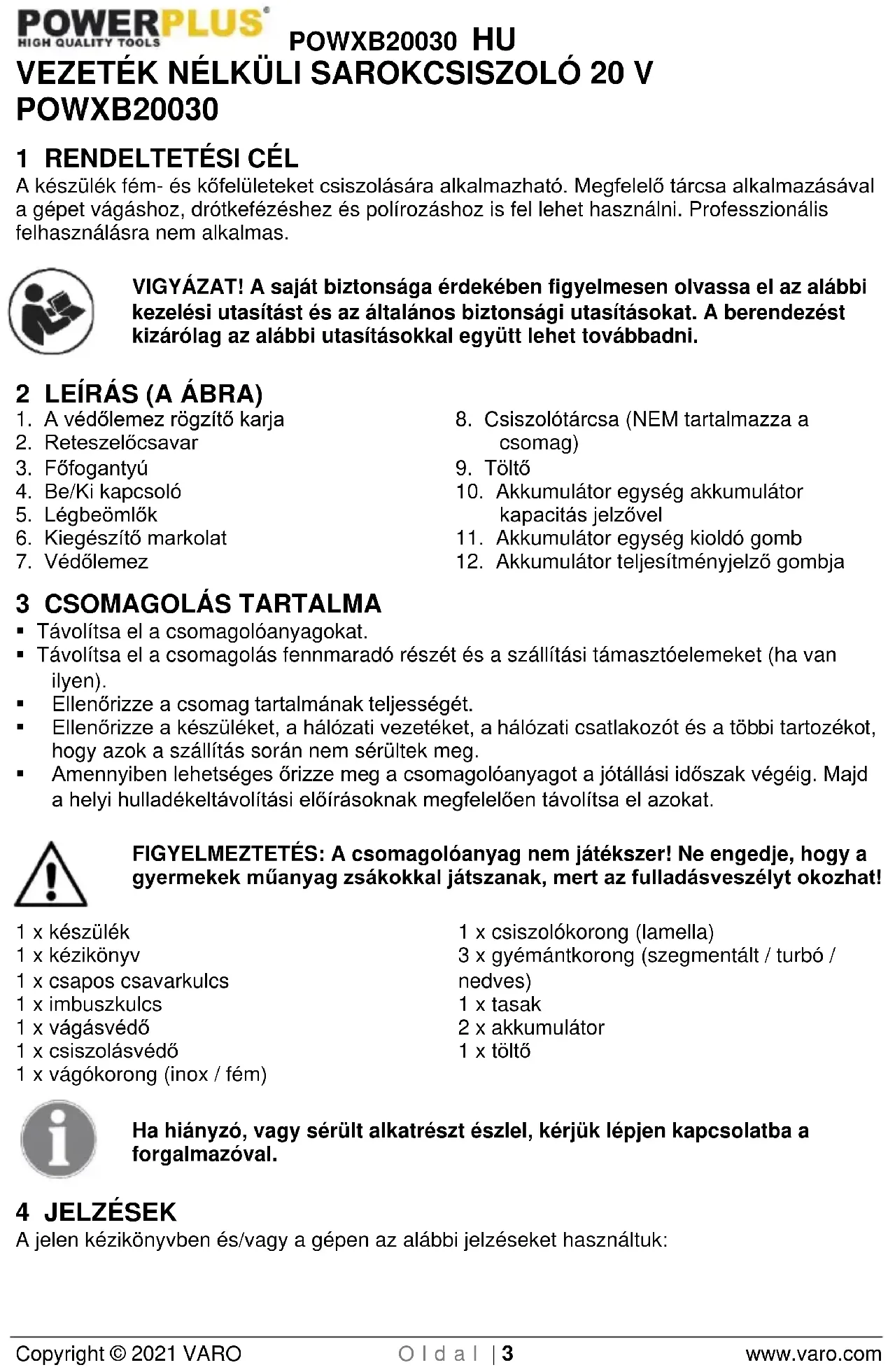

VEZETÉK NÉLKÜLI SAROKCSISZOLÓ 20 V POWXB20030
1 RENDELTETÉSI CÉL
A készülék fém- és köfelületeket csiszolására alkalmazható. Megfelelő tárcsa alkalmazásával a gépet vágáshoz, drótkefézéshez és polírozáshoz is fel lehet használni. Professzionális felhasználásra nem alkalmas.
VIGYÁZAT! A saját biztonsága érdekében figyelmesen olvassa el az alábbi kezelési utasítást és az általános biztonsági utasításokat. A berendezést kizárólag az alábbi utasításokkal együtt lehet továbbadni.
2 LEÍRÁS (A ÁBRA)
- A védőlemez rögzítő karja
- Reteszelőcsavar
- Főfogantyú
- Be/Ki kapcsoló
- Légbeömlök
- Kiegészítő markolat
-
Védőlemez
-
Csiszolótárcsa (NEM tartalmazza a csomag)
- Töltő
- Akkumulátor egység akkumulátor kapacitás jelzővel
- Akkumulátor egység kioldó gomb
- Akkumulátor teljesítményjelző gombja
3 CSOMAGOLÁS TARTALMA
- Távolítsa el a csomagolóanyagokat.
- Távolítsa el a csomagolás fennmaradó részét és a szállítási támasztóelemeket (ha van ilyen).
■ Ellenőrizze a csomag tartalmának teljességét.
Ellenőrizze a készüléket, a hálózati vezetéket, a hálózati csatlakozót és a többi tartozékot, hogy azok a szállítás során nem sérültek meg. - Amennyiben lehetséges őrizze meg a csomagolóanyagot a jótállási időszak végéig. Majd a helyi hulladékeltávolítási előírásoknak megfelelően távolítsa el azokat.
FIGYELMEZTETÉS: A csomagolóanyag nem játékszer! Ne engedje, hogy a gyermekek műanyag zsákokkal játszanak, mert az fulladásveszélyt okozhat!
1 x készülék
1 x kézikönyv
1 x csapos csavarkulcs
1 x imbuszkulcs
1 x vágásvédő
1 x csiszolásvédő
1 x vágókorong (inox / fém)
1 x csiszolókorong (lamella)
3 x gyémántkorong (szegmentált / turbó / nedves)
1 x tasak
2 x akkumulátor
1 x töltö
Ha hiányzó, vagy sérült alkatrészt észlel, kérjük lépjen kapcsolatba a forgalmazóval.
4 JELZÉSEK
A jelen kézikönyvben és/vagy a gépen az alábbi jelzéseket használtuk:
 | Személyi sérülésre vagy a készülék sérülésének veszélyére szóló felhívás. |  | Az európai irányelv(ek) szükséges követelményei szerint. |
 | Használat előtt olvassa el a kezelési utasítást! |  | II. Érintésvédelmi osztályú gép – Dupla szigetelés – Nincs szükség földelt dugó alkalmazására (csak a töltőhöz). |
 | Viseljen fülvédőt! |  | Környezeti hőmérséklet max. 40 °C (csak az elemhez). |
 | Viseljen szemvédőt! |  | Az akkumulátort és a töltőt csak beltéri helyiségben használja. |
 | Porképződéskor viseljen maszkot! |  | Az akkumulátort és a töltőt ne tegye ki víz hatásának. |
 | Viseljen kesztyűt! |  | Az akkumulátort vagy a töltőt tilos elégetni. |
5 ÁLTALÁNOS BIZTONSÁGI SZABÁLYOK
Olvasson el minden biztonsági figyelmeztetést és minden utasítást. A figyelmeztetések és utasítások betartásának elmulasztása áramütést, tüzet és/vagy súlyos sérülést okozhat. Örizze meg a figyelmeztetések és utasítások leírását jövőbeni hivatkozás céljából. A figyelmeztetésekben előforduló berendezés (power tool) kifejezés a hálózatról működtetett (vezetékes) berendezésre, vagy az elemes (vezetékmentes) berendezésre utal.
5.1 Munkakörnyezet
- A munkaterületét tartsa tisztán és rendben. A rendetlenség és a megvilágítatlan munkaterületek balesetekhez vezethetnek.
- Ne működtesse az eszközt robbanásveszélyes környezetben, ahol éghető folyadékok, gázok és por található. Az elektromos működtetésű szerszámok szikrázhatnak, ezek pedig meggyújthatják a port vagy gözőket.
- Az elektromos működtetésű szerszám használata közben ne tartózkodjanak a közelében gyerekek és más személyek. Ha megzavarják, elvesztheti a felügyeletet az eszköz felett.
5.2 Elektromos biztonság
- Mindig ellenőrizze, hogy a tápellátás megfelel-e az adattáblán feltüntetett feszültségnek.
- A csatlakozódugónak illeszkednie kell a tápaljzatba. A hálózati csatlakozódugó semmiképpen nem alakítható át. Ne használja az adapter-csatlakozót más földelt eszközökkel együtt. Az eredeti csatlakozódugók és megfelelő tápaljzatok révén csökkenthető az elektromos áramütés veszélye.
- Kerülje az érintkezést földelt felületekkel, például csővezetékekkel, fűtőkészülékekkel, tűzhelyekkel és hűtőkkel. Az áramütés kockázata nő, ha a teste földelt.
POWXB20030 HU
- Az eszközt tartsa távol az esötöl vagy a nedvességtöl. Ha víz szivárog az elektromos készülékbe, az növeli az elektromos áramütés kockázatát.
- Ne a kábelt használja az eszköz szállításához vagy felakasztásához, és a csatlakozót ne a kábel meghúzásával távolítsa el a tápaljzatból. A tápkábelt tartsa távol hőtől, olajtól, éles élektől vagy az eszköz mozgó alkatrészeitől. A sérült vagy összegubancolódott tápkábelek növelik az áramütés kockázatát.
- Ha kültéren használja az elektromos működtetésű szerszámot, akkor csak kültéri használatra jóváhagyott hosszabbító kábeleket használjon. A kültéri használatra alkalmas hosszabbító kábel használata csökkenti az elektromos áramütés kockázatát.
- Ha elkerülhetetlen a készülék nedves helyen történő alkalmazása, akkor használjon áramvédőkapcsolóval (RCD) védett tápellátást. Az RCD lecsökkenti az áramütés kockázatát.
5.3 Személyi biztonság
- Legyen körültekintő, figyeljen munkájára, és legyen tudatos az elektromos működtetésű szerszám használatakor. Ne használja az elektromos működtetésű szerszámot, ha fáradt, vagy ha alkohol, drog vagy gyógyszer hatása alatt áll. Az eszköz használatakor már egy pár másodperces figyelmetlenség is súlyos sérülést okozhat.
- Viseljen személyi védőeszközöket, és mindig viseljen védőszemüveget és védőkesztyűt. A személyi védőeszközök használata - például a védőmaszké, a csúszásmentes biztonsági cipőké, a védősisakoké vagy a fülvédőké - az elektromos működtetésű szerszám típusától és használati módjától függően csökkenti a sérülés kockázatát.
- Kerülje el a készülék véletlenszerű elindulását. A hálózati csatlakozó tápaljzathoz csatlakoztatása előtt ellenőrizze, hogy a kapcsoló “OFF (0)” (KI) helyzetben áll-e. Balesetet okozhat, ha a készülék szállítása közben a kapcsolóra helyezi a kezét, vagy olyan módon csatlakoztatja a tápellátáshoz, hogy a kapcsoló eközben az „ON” (BE) helyzetben áll.
- A készülék bekapcsolása előtt távolítson el minden állítókulcsot vagy csavarkulcsot. A készülék forgó részén található eszköz vagy csavarkulcs sérüléseket okozhat.
- Ne becsülje túl képességeit. Ellenőrizze, hogy lábtartása biztonságos-e, és mindig tartsa meg az egyensúlyát. Ekkor jobban ellenőrzése alatt tarthatja az eszközt a váratlan helyzetekben.
- Viseljen megfelelő ruházatot. Ne viseljen laza ruházatot vagy ékszereket. A haját, a ruháját és a kesztyűjét tartsa távol a mozgó részektől. A laza ruházatot, ékszereket vagy hosszú hajat becsíphetik a mozgó részek.
- Ha a készülékre porelszívó és port megkötő eszközök szerelhetők, ellenőrizze, hogy megfelelően csatlakoztatta-e és használja-e őket. Ezeknek az eszközöknek a használata csökkenti a por káros hatását.
5.4 Az elektromos működtetésű szerszámok helyes használata
- Ne terhelje túl a készüléket. A munkájához a megfelelő szerszámot használja. A megfelelő szerszámmal a jelzett teljesítménytartományon belül nagyobb hatékonysággal és sokkal biztonságosabban dolgozhat.
- Ne használja a meghibásodott kapcsolójú szerszámokat. Minden olyan elektromos működtetésű szerszám, amely nem kapcsolható be és ki a kapcsolójával, veszélyes és javításra szorul.
- Bármely beállítás végrehajtása, a tartozékok cseréje vagy a szerszám eltevése előtt húzza ki a csatlakozót a tápaljzatból. Ezek az elővigyázatossági intézkedések megakadályozzák a véletlenszerű indítást.
- A használaton kívüli elektromos működtetésű szerszámokat is tartsa olyan helyen, ahol gyerekek nem férhetnek hozzájuk. Ne engedélyezze a készülék működtetését olyan személyeknek, akik nem ismerik a készüléket, vagy nem olvasták el a használati utasítást. Az elektromos működtetésű szerszámok veszélyesek lehetnek, ha kezdő felhasználók használják.
POWXB20030 HU
Gondoskodjon a készülék helyes karbantartásáról. Ellenőrizze, hogy a mozgó részek megfelelően működnek-e és nem ragadnak-e be, illetve hogy az alkatrészek nem károsodtak-e vagy rongálódtak-e meg a működést befolyásoló mértékben. Használat előtt minden sérült alkatrészt ki kell javítani. Számos balesetet okoznak a rosszul karbantartott elektromos működtetésű szerszámok.
- Tartsa élesen és tisztán a vágószerszámokat. A helyesen karbantartott, éles vágószerszámok kevésbé akadnak el és könnyebben irányíthatók.
- Az elektromos működtetésű szerszámokat, tartozékokat, betéteket az utasításoknak és az adott típusú eszköznek megfelelően használja, figyelembe véve a munkafeltételeket és a végrehajtandó tevékenységet. Az elektromos működtetésű szerszámok rendeltetéstől eltérő használata veszélyes helyzetekhez vezethet.
5.5 Szerviz
- A javításokhoz kizárólag eredeti pótalkatrészek használhatók, és a javítási műveleteket csak minősített, szakképzett személyzet végezheti. Ez biztosítja eszköze biztonságosságát.
6 KIEGÉSZÍTŐ BIZTONSÁGI ELŐÍRÁSOK SAROKCSISZOLÓK HASZNÁLATÁHOZ
Ellenőrizze, hogy a csiszolótárcsán jelzett maximális sebesség megfelel a készülék maximális sebességével. A készülék sebessége nem haladhatja meg a csiszolótárcsán jelzett értéket.
Ellenőrizze, hogy a csiszolótárcsa méretei megfelelnek a készülék adottságainak.
Ellenőrizze, hogy a csiszolótárcsa megfelelően van felszerelve és rögzítve. Ne alkalmazzon szükítőgyűrűt vagy csatlakozóelemet a csiszolótárcsa megfelelő rögzítéséhez.
- A csiszolótárcsákat a gyártó által meghatározott utasításoknak megfelelően kezelje és tárolja.
- Ne használja a készüléket olyan munkadarabok csiszolására, melyeknek a maximális vastagsága meghaladja a csiszolótárcsa maximális csiszolási mélységét.
■ Ne használia a csiszolótárcsát soriázásra.
- Amikor a csiszolótárcsát a tengely menetére akarja felszerelni, ellenőrizze, hogy a tengely menete megfelelő-e. Ellenőrizze, hogy a tengely megfelelően van védve és nem érinti a csiszolási felületet.
- Használat előtt vizsgálja meg a csiszolótárcsát, hogy az sérült-e. Ne használjon repedt, szakadt vagy hármilven módon sérült csiszolótárcsát.
- Használat előtt hagyia a gépet 30 másodpercig üresiáratban működni.
- Azonnal kapcsolja ki a gépet, ha rendellenes rázkódás vagy bármilyen más géphiba jelentkezik. Óvatosan vizsgálja meg a gépet és csiszolótárcsát mielőtt újra bekapcsolja a gépet.
- Győződjön meg róla, hogy a kipattanó szikrák nem jelentenek veszélyt más személyek számára és nem kerülnek fokozottan gyúlékony anyagokkal kapcsolatba.
Ellenőrizze, hogy a munkadarab megfelelően meg van-e támasztva, vagy be van-e fogva. Tartsa a kezét a vágandó felülettől távol.
- Mindig viseljen védőszemüveget és hallásvédőt. Ha úgy kívánja, vagy szükséges, akkor viseljen egyéb védőfelszerelést is, például egy kötényt vagy védősisakot.
- Győződjön meg róla, hogy a tárcsák és hegyek a gyártó utasításainak megfelelően kerültek felszerelésre.
- Ellenőrizze a betétek alkalmazását, ha ezt az összekötött csiszolótermékhez mellékelik, és amikor ez szükséges.
■ Ha van a készülékhez védőelem, akkor tilos a készüléket e nélkül használni.
- Azoknál a készülékeknél, melyek menetes kerékagyas tárcsával működnek, győződjön meg róla, hogy a tárcsa menete elég hosszú ahhoz, hogy összeilljen a tengellyel.
Ellenőrizze, hogy a szellőzőnyílások tiszták, amikor poros körülmények között dolgozik.
7 KIEGÉSZÍTŐ BIZTONSÁGI UTASÍTÁSOK VISSZAÜTÉS ELKERÜLÉSE ÉRDEKÉBEN
Ha a csiszolótárcsa beszorul vagy becsípődik a munkadarabnál, akkor a tárcsa elakadt része belevájódhat az anyag felületébe, amelynek következtében a tárcsa felemelkedhet vagy visszaüthet. A tárcsa a becsípődési pontnál fellépő mozgás irányától függően a kezelő irányába vagy tőle ellentétesen egyaránt elmozdulhat. A csiszolótárcsák ilyen körülmények között még el is törhetnek. A visszaütés a készülék helytelen felhasználásának és/vagy a nem megfelelő működtetési eljárásoknak vagy körülményeknek az eredménye, amely az alábbiakban megadott óvintézkedésekkel elkerülhető.
- Tartsa erősen a készüléket, és helyezkedjen testével és karjával úgy, hogy ellennyomást tudjon kifejteni a visszaütés erejére. Használja mindig a kiegészítő fogantyút, ha van ilyen mellékelve, hogy a készülék elindításakor maximálisan vissza tudja tartani a visszaütést vagy a forgatónyomaték ellenhatását. A kezelő a megfelelő óvintézkedések betartásával uralni tudja a forgatónyomaték ellenhatása következtében fellépő helyzetet.
- Tilos a kezet a forgó alkatrészek közelébe helyezni, mert visszaütés esetén ez a kezén keresztül történhet
- Ne álljon olyan helyzetbe, amely a készülék visszaütés esetén történő elmozdulásának irányában van. Az elakadáskor fellépő visszaütés a tárcsa mozgásával ellentétes irányba taszítia az készüléket.
- Különösen figyeljen oda, amikor sarkokban, éles széleknél stb. dolgozik a készülékkel. Kerülje az alkatrész visszapattanását vagy becsípődését. A sarkok, éles szélek vagy a visszapattanás hajlamos beszorítani a forgó alkatrészt, ami a készülék feletti kontroll elvesztését, vagy visszaütést eredményezhet.
- Tilos a készülékhez fafaragáshoz használt láncfűrészlapot vagy fogazott fűrészlapot csatlakoztatni. Az ilyen fűrészlapok visszaütést vagy a készülék feletti kontroll elvesztését eredményezhetik.
8 KIEGÉSZÍTŐ BIZTONSÁGI UTASÍTÁSOK AKKUMULÁTOROKHOZ ÉS TÖLTŐKHÖZ
8.1 Akkumulátorok
- Tilos bármi okból kifolvólag kinvitni.
- Tilos olyan helven tárolni, ahol a hömérséklet meghaladhatia a 40 °C-ot.
■ Csak 4 °C és 40 °C közötti hömérsékleten töltse - Az akkumulátorokat hűvös, száraz helyen tárolja (5 °C-20 °C között). Ne tárolja az akkumulátorokat lemerült állapotban.
Előnyösebb, ha a lemerült Li-ion akkukat rendszeresen feltölti (évente legalább 4 alkalommal). A Li-ion akku hosszú távú tárolásához a 40%-os teljesítmény ideális. - Az akkumulátorok ártalmatlanítása során kövesse „A környezetvédelem” című fejezetben foglaltakat.
- Ne tegye ki rövidzárlat hatásának. Ha közvetlenül a pozitív (+) és a negatív (-) kimenetek között érintkezés jön létre, vagy fém tárgyhoz történő véletlenszerű érintkezés során, az akkumulátor rövidzárlatos lesz és intenzív áram halad rajta keresztül. Ennek során hő keletkezik, amelynek hatására repedés vagy tűz keletkezhet.
- Ne hütse. Ha az akkumulátorok 100 °C fölé melegszenek, akkor a hegesztés és az elválasztó szigetelés és egyéb polimer elemek megsérülhetnek, amely az elektrolit kiszivárgását és/vagy belső rövidzárlat kialakulását okozhatják. Ennek során hő keletkezik, amelynek hatására repedés vagy tűz keletkezhet. Sőt tilos az akkumulátort elégetni, mert robbanás és/vagy intenzív tűz alakulhat ki.
- Extrém körülmények között előfordul, hogy az akkumulátor ereszt. Amikor folyadékot észlel az akkumulátoron, akkor kövesse az alábbi lépéseket:
POWXB20030 HU
-Óvatosan törölje le a folyadékot egy ruhával. Kerülje a börrel való érintkezést.
-Börrel való érintkezés és szembe jutás esetén kövesse az alábbi utasításokat:
√ Azonnal öblítse le vízzel. Semlegesítse enyhe savval, például citromlével vagy ecettel.
√ Szembe jutás esetén legalább 10 percen keresztül öblögesse bő, tiszta vízzel. Forduljon orvoshoz.
Tüzveszély! Kerülje el, hogy a leválasztott akkumulátor érintkezői rövidzárlatosak legyenek. Tilos az akkumulátort elégetni.
8.2 Töltök
- Tilos újra nem tölthető akkumulátorok feltöltését megkísérelni.
- A sérült vezetékeket azonnal cserélje ki.
- Tilos víz hatásának kitenni.
- Tilos a töltöt felnyitni.
- Ne tesztelje a töltőt.
- A töltő csak beltéri használatra alkalmas.
9 AZ AKKUMULÁTOR TÖLTÉSE, BEHELYEZÉSE VAGY ELTÁVOLÍTÁSA
9.1 Töltő kijelzései (1. ábra)
Csatlakoztassa a töltöt a konnektorhoz:
■ Folyamatos zöld: kész a feltöltésre.
- Szilárd piros: töltés folyamatban.
■ Folyamatos zöld: feltöltött.
Megjegyzés: ha az akkumulátor nem illeszkedik megfelelően, húzza ki, és ellenőrizze, hogy az akkumulátor egység a megfelelő modell ehhez a töltőhöz, ahogy az a műszaki leírásban szerepel. Ne töltsön más típusú akkumulátort, vagy olyan akkumulátort, amely nem illeszkedik biztonságosan a töltőhöz.
- Gyakran ellenőrizze a töltöt és az akkumulátort, miközben az csatlakoztatott a konnektorhoz.
- A töltés befejezése után húzza ki a töltöt a konnektorból, és húzza ki belőle az akkumulátort.
- Használat előtt tegye lehetővé, hogy az akkumulátor egység lehüljön.
- Tárolja a töltöt és az akkumulátort zárt helyen, a gyermekek elől elzárva.
MEGJEGYZÉS: Ha az akkumulátor forró a szerszám folyamatos üzemeltetése miatt, a töltést megelőzően hagyja lehűlni szobahőmérsékletre. Ezzel megnöveli az akkumulátor élettartamát.
9.2 Akkumulátor behelyezése / eltávolítása (2. ábra)
FIGYELEM: Mielött bármilyen beállítást végezne a szerszámon, kapcsolja azt ki, vagy távolítsa el belőle az akkumulátort.
- Az egyik kezével fogja meg a szerszámot, a másik kezével pedig az akkumulátor egységet (10).
POWXB20030 HU
- A beszereléshez: nyomja és csúsztassa akkumulátort az akkumulátor nyílásba, és ellenőrizze, hogy az akkumulátor hátoldalán a kioldó retesz a helyére pattant, és az akkumulátor biztonságosan rögzítette az üzemeltetés megkezdése előtt.
- Az eltávolításhoz: Nyomja meg az akkumulátor kioldó reteszt, és ezzel egy időben húzza ki az akkumulátort.
9.3 Akkumulátor kapacitás jelző (3. ábra)
Az akkumulátor egységen vannak akkumulátor kapacitás kijelzők, ezért bármikor ellenőrizheti az akkumulátor töltöttségi állapotát, ha benyomja a gombot (12). Kérjük, a készülék használata előtt nyomja meg a kapcsoló ravaszt, hogy ellenőrizze, az akkumulátor elégségesen feltöltött a készülék megfelelő működéséhez.
A 3 LED mutathatja az akkumulátor töltöttségi állapotát:
3 LED világít: Az akkumulátor teljesen feltöltött.
2 LED világít: Az akkumulátor 60%-ig feltöltött.
1 LED világít: Az akkumulátor majdnem lemerült.
10 ÖSSZESZERELÉS
10.1 A kiegészítő fogantyú felszerelése (4. ábra)
Figyelmeztetés: Az összeszerelés és a beállítás előtt mindig kapcsolja ki a sarokcsiszolót, és húzza ki az akkumulátort a sarokcsiszoló házból.
A kiegészítő fogantyút (6) kettő különböző módon lehet a sarokcsiszolóra felszerelni: balról és jobbról.
10.2 A védőlemez felszerelése
■ Helyezze a védőlemezt (7) a motorház első részére.
A működtetésnek megfelelően állítsa be a védőlemez helyzetét.
Rögzítse a védőlemezt a rögzítőcsavarral az imbuszkulcs vagy csavarhúzó segítségével.
■ Ellenőrizze, hogy a védőlemez megfelelően rögzítve van-e.
Megjegyzés: A védőlemezt úgy kell elhelyezni, hogy megvédje a felhasználót, ha a csiszolótárcsa a használat során összetörne.
10.3 A csiszolótárcsa cseréje (7.-8. ábra)
Figyelem! – a használt tárcsa nagyon forró lehet!
Figyelmeztetés: az összeszerelés és a beállítás előtt mindig húzza ki az akkumulátort a sarokcsiszoló házból.
- Nyomja meg és tartsa benyomva az orsó reteszelőgombját (2) az orsó biztosításához.
- Kattanásig fordítsa el a kimeneti tengelyt.
- Távolítsa el a külső peremet és az alátétet a mellékelt csapos csavarkulcs segítségével.
- Helyezze fel az új tárcsát (8) az orsóra, és tegye vissza a külső peremet és az alátétet. Oldja ki az orsózárat.
Fontos! Csak akkor nyomja le a tengelyzárat, amikor a motor és a csiszolótengely már leálltak!
A tárcsa cseréje közben a tengelyzárat lenyomva kell tartani!
POWXB20030 HU
Kapcsolja be a sarokcsiszolót a BE/KI kapcsolóval (4), és hagyja 30 másodpercig működni, hogy ellenőrizze a megfelelő működését, és hogy nem érzékelhetők-e rendellenes rezgések. Erős rezgések esetén azonnal állítsa le a sarokcsiszolót, és vizsgálja meg a rezgések okát. Ha a csiszolótárcsa és a vágókorong vastagsága legfeljebb kb. 3 mm, csavarja fel a külső karimát a lapos oldalával a csiszolótárcsára vagy a vágókorongra.
11 MÜKÖDÉS
11.1 Be- és kikapcsolás (9. ábra)
A BE/KI kapcsoló használata előtt, ellenőrizze, hogy a csiszolótárcsa megfelelően van felszerelve és problémamentesen forog, valamint a külső perem jól meg van szorítva.
- Csatlakoztassa az akkumulátort a sarokcsiszolóra.
11.1.1 Bekapcsolás
Kapcsolja be a sarokcsiszolót a BE/KI kapcsoló gomb (4) hátsó felének megnyomásával, amint azt a 8. ábrán látható 1. számmal jelölt nyíl mutatja, majd nyomja meg a kapcsoló gombot előre "BE" állásba, amint azt a 8. ábrán látható 1. számmal jelölt nyíl mutatja.
11.1.2 Kikapcsolás
Nyomja meg a BE/KI kapcsoló gombot (4), amely ezáltal automatikusan visszatér „Kl” állásba, és a készülék kikapcsol. Addig ne engedje el a sarokcsiszolót, amíg teljesen le nem állt.
A tárcsa a készülék kikapcsolása után még tovább forog.
Megjegyzés: Ennek a sarokcsiszolónak a kapcsolója kikapcsolt védelmi funkcióval rendelkezik, amely megelőzi a személyi sérüléseket és az anyagi károkat, ha a kikapcsolást követő ismételt bekapcsoláskor a készülék hirtelen újraindul.
12 MÜKÖDTETÉS
12.1 Csiszolás
Tartsa a fő (3) és a kiegészítő fogantyút (6) erősen és kapcsolja be a készüléket. Kerülje a szellőzőnyílások kézzel történő eltakarását, mivel ez a csiszoló túlmelegedését okozhatja. Hagyja, hogy a tárcsa elérje teljes sebességét. Vigye a csiszolót a kezelendő felületre. Akkor éri el a maximális csiszolási hatást, amikor a csiszolót 15-30°-os szögben tartja a csiszolandó
felülethez képest. Finoman mozgassa a csiszolót a felületen. Hagyjon időt a csiszolónak a megmunkáláshoz. Nagyon ritkán van arra szükség, hogy a tárcsát erősen kellene a megmunkálandó felületre nyomni. Szikrák jelentkezhetnek a motorházban használat során. Ez normális és nem jelenti azt, hogy a csiszoló elromlott. Használat után kapcsolja ki a csiszolót.
13 TISZTÍTÁS ÉS KARBANTARTÁS
13.1 Tisztítás
- Tartsa a gép szellőzőnyílásait tisztán, hogy megelőzze a motor túlmelegedését.
- Rendszeresen puha ruhával tisztítsa a gép burkolatát, lehetőleg minden használat után.
- Tartsa a szellőzőnyílásokat portól és piszoktól mentesen.
- Ha a piszok nem jön le, használjon szappanos vízzel megnedvesített puha ruhát.
Ne használjon oldószereket, mint például alkoholt, ammóniás vizet, stb. Ezek az oldószerek károsíthatják a műanyag alkatrészeket.
14 MÜSZAKI ADATOK
| Típus szám | POWXB20030 |
| Forgási sebesség | 10000 ford./perc |
| Tárcsa átmérője | 115 mm |
| Névleges feszültség | 20 V |
| Tengelyreteszelés | lgen |
| Akkumulátor csatlakoztatás | Becsúsztatás |
| Tárcsa furat | 22 mm |
| Puha markolat | lgen |
| Biztonsági terelőlemez | lgen |
| Akkumulátor teljesítménye | 20 V-4000 mAh |
| Töltő névleges kimeneti teljesítménye | 20 V-2 A |
15 ZAJ
A zajkibocsátási értékeket a vonatkozó szabvány szerint mérték. (K=3)
| Hangnyomásszint LpA | 89 dB(A) |
| Hangteljesítményszint LwA | 100 dB(A) |
FIGYELEM! Viseljen hallásvédelmi felszerelést, amikor a gép túllépi a 85 dB(A) hangnyomásszintet.
aw (Rezgésszint)
Max. 1,8 m/s ^4
K = 1,5 ~m / s^2
16 JÓTÁLLÁS
- Az alábbi termékre 36 hónapos jótállási időszak érvényes, mely azon a napon lép életbe, amikor az első felhasználó megvásárolja a terméket.
- Ez a jótállás fedez minden anyagi vagy gyártási hibát, de nem tartalmazza: az akkumulátorokat, a töltőket, az elhasználódás következtében meghibásodott alkatrészeket, például a csapágyakat, keféket, vezetékeket, csatlakozókat, vagy más egyéb tartozékokat, mint például a fúrókat, fúrófejeket, fűrészlapokat stb.; a nem megfelelő felhasználásból, balesetből vagy a módosításból eredő sérüléseket és meghibásodásokat; sem pedig a szállítási díjat.
- A nem rendeltetésszerű használatból eredő károsodásokra és meghibásodásokra szintén nem vonatkozik a jótállás.
- A készülék nem rendeltetésszerű használatából eredő sérülésekért sem vállalunk felelősséget.
- A javításokat csak a Powerplus szerszámgépek javításához engedéllyel rendelkező ügyfélszolgálati központ végezheti el.
- Ha további információra van szüksége, hívja a 00 32 3 292 92 90 telefonszámot.
- A szállítási költségeket mindig az ügyfél viseli, kivéve, ha arról írásban másképp nem állapodnak meg.
- Ugyanakkor, ha a készülék sérülése a karbantartás elmulasztásának vagy túlterhelésnek a következménye, akkor a jótállásra nem lehet kárigényt benyújtani.
- Határozottan kizárja a jótállást az, ha a sérülés folyadék beszivárgásának, túl sok por bejutásának, szándékos rongálásnak (szándékos vagy túlzott gondatlanság), nem megfelelő használatnak (a készülék rendeltetésétől eltérő célra történő használat), illetéktelen használatnak (pl. a használati utasításban foglaltaknak figyelmen kívül hagyása), szakértelem nélküli összeszerelésnek, villámcsapásnak, hibás hálózati feszültségnek a következménye. Ez a lista nem korlátozó.
- A reklamáció elfogadása semmi esetben sem jelenti a jótállási időszak meghosszabbítását, sem pedig egy új jótállási időszak kezdetét a készülék cseréje esetén.
- Azok az eszközök és alkatrészek, melyek a jótállás keretében kerülnek kicserélésre, a Varo NV tulajdonát képezik.
- Fenntartjuk a reklamáció visszautasításának jogát, amikor a vásárlást nem tudja igazolni, vagy amikor világos, hogy a termék karbantartását nem megfelelően végezte. (tiszta szellőzőnyílások, rendszeresen ellenőrzött szénkefék,...)
- A vásárlási szelvényt a vásárlás időpontjának bizonyításához meg kell őrizni.
- A szerszámot szétszerelés nélkül és elfogadhatóan tiszta állapotban kell visszaküldeni a forgalmazóhoz, az eredeti formakövető dobozban (ha tartozik ilyen az egységhez) és a vásárlási szelvénnyel együtt.
- Az optimális működés biztosítása érdekében a készüléket havonta legalább egyszer fel kell tölteni.
17 KÖRNYEZETVÉDELEM
Ha a gép elhasználódott, ne dobja a háztartási szemétbe, hanem gondoskodjon környezetbarát elhelyezéséről!
Az elhasználódott elektromos termékeket ne dobja a háztartási hulladékok közé.
Kérjük, hogy gondoskodjon azok újrahasznosításáról, amennyiben erre lehetősége van. Az újrahasznosítási lehetőségekről érdeklődjön a helyi köztisztasági szerveknél!
18 MEGFELELŐSÉGI NYILATKOZAT
varo
VARO-Vic. Van Rompuy N.V. - Joseph Van Instraat 9 - BE2500 Lier - BELGIUM, kijelenti, hogy
A termék típusa: Vezeték nélküli sarokcsiszoló 20 V
Márkanév: POWERplus
Cikkszám: POWXB20031
megfelel a harmonizált európai szabványok alkalmazásán alapuló, idevonatkozó európai irányelvek alapvető követelményeinek és egyéb vonatkozó rendelkezéseinek. A készülék bármilyen illetéktelen módosítása érvényteleníti a jelen nyilatkozatot.
Európai irányelvek (ideértve, adott esetben, azok módosításait az aláírás időpontjáig):
2011/65/EU
2006/42/EC
2014/30/EU
Harmonizált európai szabványok (ideértve, adott esetben, azok módosításait az aláírás időpontjáig):
EN60745-1 : 2009
EN60745-2-3 : 2011
EN55014-1:2017
EN55014-2:2015
A müszaki dokumentáció birtokosa: Philippe Vankerkhove, VARO - Vic. Van Rompuy N.V.
Az alulírott a társaság vezérigazgatója nevében jár el,
Szabályozási Ügyek - Megfelelőségi Menedzser
