| Typ produktu | Bezdrátová úhlová bruska |
| Značka | PowerPlus |
| Model | POWXB20030 |
| Otáčky naprázdno | 10 000 min⁻¹ |
| Průměr kotouče | 115 mm |
| Průměr upínacího otvoru | 22 mm |
| Jmenovité napětí | 20 V |
| Typ baterie | Lithium-ion 20 V, 4 000 mAh |
| Nabíječka | 20 V, 2 A, pouze pro vnitřní použití |
| Hmotnost (s baterií) | Přibližně 1,8 kg |
| Rozměry (D × Š × V) | Přibližně 30 × 10 × 12 cm |
| Určení | Broušení, řezání, broušení a leštění kovů a kamene |
| Hladina akustického tlaku (LpA) | 89 dB(A) |
| Hladina akustického výkonu (LwA) | 100 dB(A) |
| Vibrace (celková hodnota) | ≤ 1,8 m/s², nejistota K = 1,5 m/s² |
| Bezpečnostní funkce | Blokování vřetena, ochranný kryt, vypínač proti opětovnému spuštění, přídavná rukojeť |
| Indikátor nabití baterie | Ano, 3 LED (100 %, 60 %, slabá) |
| Údržba | Čistěte větrací štěrbiny měkkým hadříkem, nepoužívejte rozpouštědla |
| Obsah balení | Bruska, 2 baterie, nabíječka, přídavná rukojeť, klíč na upínání, ochranné kryty (řezání a broušení), kotouče (řezací, brusný, diamantový), úložný vak, manuál |
| Záruka | 36 měsíců (mimo baterie, nabíječku a opotřebitelné díly) |
Často kladené otázky - POWXB20030 PowerPlus
Dotazy uživatelů ohledně POWXB20030 PowerPlus
0 otázka o tomto zařízení. Odpovězte na ty, které znáte, nebo položte vlastní.
Položte novou otázku o tomto zařízení
Stáhněte si návod pro váš Bezdrátová úhlová bruska ve formátu PDF zdarma! Najděte svůj návod POWXB20030 - PowerPlus a vezměte svůj elektronický přístroj zpět do rukou. Na této stránce jsou zveřejněny všechny dokumenty potřebné k používání vašeho zařízení. POWXB20030 značky PowerPlus.
NÁVOD K OBSLUZE POWXB20030 PowerPlus
5.3 Osobna sigurnost
5.1 Pracovní oblast....4
5.2 Elektrická bezpečnost 4
5.3 Osobní bezpečnost....5
5.4 Používání elektrických strojů a péče o ně....5
5.5 Servis....6
6 ZVLÁŠTNÍ BEZPEČNOSTNÍ POKYNY K PRÁCI S ÚHLOVOU BRUSKOU....6
7 DALŠÍ BEZPEČNOSTNÍ POKYNY OHLEDNĚ ZPĚTNÉHO RÁZU 6
8 DOPLŇKOVÉ BEZPEČNOSTNÍ POKYNY PRO AKUMULÁTORY A NABÍJEČKY ......7
8.1 Akumulátory....7
8.2 Nabiječky....7
9 NABÍJENÍ A VKLÁDÁNÍ NEBO VYJÍMÁNÍ AKUMULÁTORU.....8
9.1 Signalizace nabiječky (obrázek 1) 8
9.2 Vyjímání/vkládání akumulátoru (obrázek 2)....8
9.3 Kontrolky signalizace nabití akumulátoru (obrázek 3)....8
10 MONTÁŽ......8
10.1 Nasazení pomocné rukojeti (obrázek 4)......8
10.3 Výměna brusného kotouče (obrázky 7–8)....9
11 POUŽÍVÁNÍ 9
11.1 Zapínání a vypínání (obrázek 9)....9
11.1.1 Zapínání....9
11.1.2 Vypínání....9
POWERPLUS® HIGH QUALITY TOOLS
POWXB20030 CS
12 PROVOZNÍ REŽIMY 10
12.1 Broušení....10
13 ČIŠTĚNÍ A ÚDRŽBA....10
13.1 Čištění 10
14 TECHNICKÉ ÚDAJE....10
15 HLUČNOST....11
16 ZÁRUKA....11
17 OCHRANA ŽIVOTNÍHO PROSTŘEDÍ......11
18 PROHLÁŠENÍ O SHODĚ....12

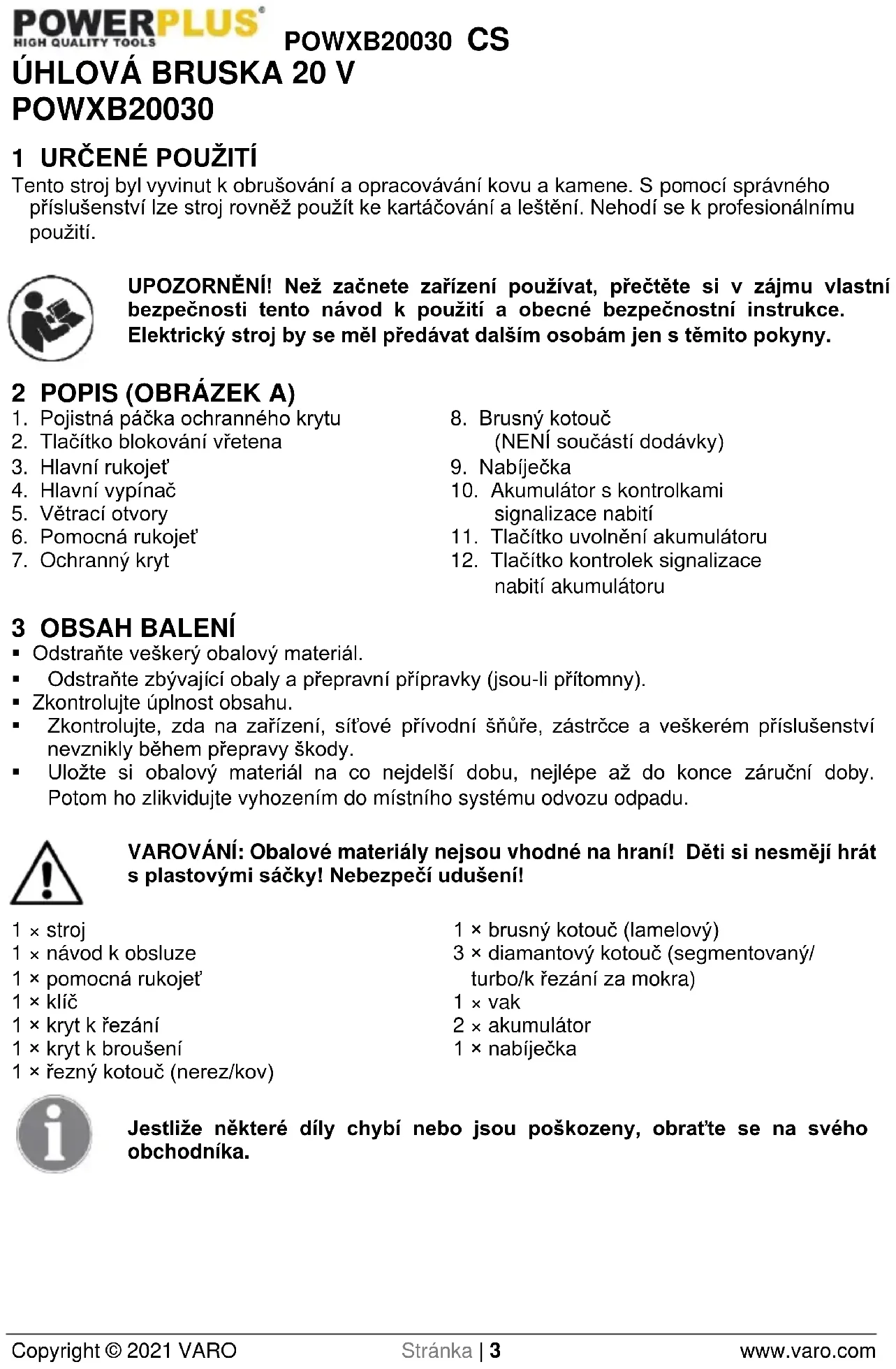

ÚHLOVÁ BRUSKA 20 V POWXB20030
1 URČENÉ POUŽITÍ
Tento stroj byl vyvinut k obrušování a opracovávání kovu a kamene. S pomocí správného příslušenství lze stroj rovněž použít ke kartáčování a leštění. Nehodí se k profesionálnímu použití.
UPOZORNĚNÍ! Než začnete zařízení používat, přečtěte si v zájmu vlastní bezpečnosti tento návod k použití a obecné bezpečnostní instrukce. Elektrický stroj by se měl předávat dalším osobám jen s těmito pokyny.
2 POPIS (OBRÁZEK A)
- Pojistná páčka ochranného krytu
- Tlačítko blokování vřetena
- Hlavní rukojet'
- Hlavní vypínač
- Větrací otvory
- Pomocná rukojeť
-
Ochranný kryt
-
Brusný kotouč (NENÍ součástí dodávky)
- Nabíječka
- Akumulátor s kontrolkami signalizace nabití
- Tlačítko uvolnění akumulátoru
- Tlačítko kontrolek signalizace nabití akumulátoru
3 OBSAH BALENÍ
- Odstraňte veškerý obalový materiál.
- Odstraňte zbývající obaly a přepravní přípravky (jsou-li přítomny).
■ Zkontrolujte úplnost obsahu. - Zkontrolujte, zda na zařízení, síťové přívodní šňůře, zástrčce a veškerém příslušenství nevznikly během přepravy škody.
- Uložte si obalový materiál na co nejdelší dobu, nejlépe až do konce záruční doby. Potom ho zlikvidujte vyhozením do místního systému odvozu odpadu.
VAROVÁNÍ: Obalové materiály nejsou vhodné na hraní! Děti si nesmějí hrát s plastovými sáčky! Nebezpečí udušení!
1 × stroj
1 × návod k obsluze
1 × pomocná rukojeť
1 × klíč
1 × kryt k řezání
1 × kryt k broušení
1 × řezný kotouč (nerez/kov)
1 × brusný kotouč (lamelový)
3 × diamantový kotouč (segmentovaný/turbo/k řezání za mokra)
1 × vak
2 × akumulátor
1 × nabíječka
Jestliže některé díly chybí nebo jsou poškozeny, obrat'te se na svého obchodníka.
4 SYMBOLY
V tomto návodu a na stroji jsou používány následující symboly:
 | Označuje riziko úrazu nebo poškození stroje. |  | V souladu se základními požadavky Evropských směrnic. |
 | Před použitím si přečtěte návod. |  | Stroj třídy II – dvojitá izolace – není třeba uzemněná zástrčka (pouze pro nabíječku). |
 | Používejte pomůcky k ochraně sluchu. |  | Teplota okolí max. 40 °C (pouze pro akumulátor). |
 | Noste ochranné brýle. |  | Nabíječku s akumulátorem používejte pouze ve vnitřních prostorách. |
 | V prašném prostředí používejte respirátor/masku. |  | Nevystavujte nabíječku a akumulátor vodě. |
 | Noste ochranné rukavice. |  | Akumulátor nebo nabíječku nespalujte. |
5 OBECNÁ BEZPEČNOSTNÍ UPOZORNĚNÍ PRO ELEKTRICKÉ STROJE
Přečtěte si všechna bezpečnostní upozornění a všechny pokyny. Nedodržení upozornění a pokynů může vést k zásahu elektrickým proudem, požáru nebo vážnému úrazu. Uschovejte si všechna upozornění a instrukce, abyste do nich mohli později nahlédnout. Termín „elektrický stroj“ v upozorněních znamená elektrický stroj připojený (kabelem) k síti nebo elektrický stroj provozovaný (bez kabelu) na akumulátor.
5.1 Pracovní oblast
- Udržujte pracoviště čisté a dobre osvětlené. Tmavá a nepřehledná pracoviště zvyšují riziko nehody.
- Neprovozujte elektrické stroje v prostředí s nebezpečím výbuchu, například v přítomnosti hořlavých kapalin, plynů nebo prachu. Elektrické stroje produkují jiskry, které mohou prach nebo výpary zapálit.
- Při práci s elektrickým strojem udržujte děti a okolostojící osoby opodál. Mohou odvést vaši pozornost a ztratíte kontrolu nad strojem.
5.2 Elektrická bezpečnost
- Vždy kontrolujte, zda napájení odpovídá napětí uvedenému na typovém štítku.
- Zástrčky elektrického stroje musejí odpovídat zásuvkám. Zástrčku nikdy nijak neupravujte. S uzemněnými elektrickými stroji nepoužívejte redukce. Riziko úrazu elektrickým proudem je menší u neupravovaných zástrček a kompatibilních zásuvek.
POWXB20030 CS
- Vyhýbejte se tělesnému kontaktu s uzemněnými povrchy, například na trubkách, radiátorech, sporácích a ledničkách. Nebezpečí zasažení elektrickým proudem je větší, když je vaše tělo uzemněné.
- Nevystavujte elektrické stroje dešti nebo vlhkosti. Voda, která se dostane do elektrického stroje, zvyšuje riziko zasažení elektrickým proudem.
- S kabelem zacházejte opatrně. Nikdy stroj nenoste nebo netahejte na kabelu a nevytahujete zástrčku ze zásuvky tahem za kabel. Kabel chraňte před teplem, olejem, ostrými hranami a pohybujícími se díly. Poškozené nebo zapletené kabely zvyšují riziko úrazu elektrickým proudem.
- Pokud s elektrickým strojem pracujete venku, používejte prodlužovací kabel vhodný k použití ve venkovním prostředí. Použití kabelu vhodného k vnějšímu použití zmenšuje riziko úrazu elektrickým proudem.
- Je-li práce s elektrickým strojem na vlhkém místě nevyhnutelná, použijte proudový chránič (RCD). Použití proudového chrániče zmenšuje riziko zasažení elektrickým proudem.
5.3 Osobní bezpečnost
- Při práci s elektrickým strojem bud’te pozorní, sledujte, co děláte, a říd’te se zdravým rozumem. Nepracujte s elektrickým strojem, když jste unavení nebo pod vlivem drog, alkoholu nebo léků. Chvilková nepozornost při zacházení s elektrickým strojem může vést k vážnému zranění.
- Používejte ochranné pomůcky. Vždy si chraňte zrak. Kdykoliv to okolnosti vyžadují, použijte osobní ochranné bezpečnostní pomůcky, například respirátor, protiskluzovou bezpečnostní obuv, ochrannou přilbu nebo ochranu sluchu, omezíte tak možnost zranění.
- Zabraňte náhodnému spuštění. Před zasunutím zástrčky do zásuvky zkontrolujte, že je vypínač v poloze vypnuto. Nošení strojů s prstem na vypínači a připojování strojů k síti s vypínačem v poloze zapnuto zvyšuje riziko nehody.
- Před spuštěním stroje odstraňte veškeré stavěcí klíny a klíče. Klín nebo klíč ponechaný v otáčivé části elektrického stroje může způsobit úraz.
- Nesnažte se dosáhnout příliš daleko. Vždy si udržujte pevný postoj a rovnováhu. To vám umožní mít stroj lépe pod kontrolou v neočekávaných situacích.
- Vhodně se oblékejte. Nenoste volné oblečení ani bižuterii. Udržujte své vlasy, oblečení a rukavice mimo dosah pohybujících se dílů. Volné oblečení, bižuterie nebo dlouhé vlasy se mohou zachvtit v pohybujících se dílech.
- Jsou-li k dispozici mechanismy umožňující odvádění a sběr prachu, zabezpečte jejich připojení a řádné používání. Použití těchto mechanismů snižuje rizika vyvolávaná působením prachu.
5.4 Používání elektrických strojů a péče o ně
- Neočekávejte od elektrického stroje něco, co nemůže splnit. Používejte elektrický stroj vhodný pro váš účel. Elektrický stroj vykoná svůj úkol lépe a bezpečněji při použití rychlostí na kterou byl zkonstruován.
- Nepoužívejte elektrický stroj, pokud ho nelze vypínačem zapnout i vypnout. Každý elektrický stroj, který nelze ovládat vypínačem, je nebezpečný a je třeba ho opravit.
- Před prováděním jakýchkoliv změn, výměnou příslušenství nebo uskladňováním elektrických strojů odpojte zástrčku od zdroje energie. Tato preventivní bezpečnostní opatření snižují riziko náhodného zapnutí elektrického stroje.
- Nepoužívané elektrické stroje ukládejte mimo dosah dětí a nedovolte s nimi pracovat osobám, které nejsou obeznámeny se strojem ani s těmito pokyny. Elektrické stroje jsou v rukou neškolených uživatelů nebezpečné.
- Provádějte údržbu elektrických strojů. Kontrolujte, zda nejsou pohyblivé díly nesprávně seřízené nebo zadřené, zda nejsou prasklé a zda na nich není patrné nic, co by se mohlo dotknout provozu elektrického stroje. Při poškození nechte elektrický stroj před použitím opravit. Mnoho nehod způsobují právě nedostatečně udržované elektrické stroje.
POWXB20030 CS
- Rezné nástroje udržujte ostré a čisté. Je méně pravděpodobné, že by se řádně udržované rezné nástroje s ostrými břity někde zadrhly, a proto se ostré nástroje snáze ovládají.
- Používejte elektrický stroj, příslušenství, nástrojové bity atd. v souladu s těmito pokyny a způsobem předepsaným pro konkrétní typ elektrického stroje; přitom berte v úvahu pracovní podmínky a práci, kterou je třeba vykonat. Použití elektrického stroje způsobem jiným, než pro který je určen, může vytvořit potenciálně nebezpečnou situaci.
5.5 Servis
- Servisní práce na elektrickém stroji přenechejte kvalifikovanému technikovi, který používá výhradně originální náhradní díly. Tak zajistíte, že stroj bude i nadále bezpečný.
6 ZVLÁŠTNÍ BEZPEČNOSTNÍ POKYNY K PRÁCI S ÚHLOVOU BRUSKOU
- Zkontrolujte, zda maximální rychlost uvedená na brusném kotouči odpovídá maximální rychlosti stroje. Rychlost přístroje nesmí překročit hodnotu uvedenou na brusném kotouči.
- Zkontrolujte, zda rozměry brusného kotouče souhlasí s technickými údaji přístroje.
- Ujistěte se, že byl brusný kotouč správně nasazen a upevněn. K dosažení pevného nasazení kotouče nepoužívejte redukční kroužky ani adaptéry.
Zacházejte s brusnými kotouči podle pokynů dodavatele a v souladu s nimi je také skladujte.
- Stroj nepoužívejte k broušení obrobků, jejichž maximální tlouštka je větší než maximální brusná hloubka brusného kotouče.
- Brusný kotouč nepoužívejte k odjehlování.
- Jestliže je třeba brusný kotouč nasadit na závit hřídele, zkontrolujte, zda hřídel má dostatečný závit. Zkontrolujte, zda je hřídel dostatečně chráněna a nedotýká se broušeného povrchu.
- Před použitím zkontrolujte, jestli brusný kotouč není poškozený. Nepoužívejte brusné kotouče, které už mají praskliny, trhliny nebo jsou poškozeny jakýmkoli jiným způsobem.
- Před použitím nechte přístroj běžet v nezatíženém stavu po dobu 30 sekund. Pokud dochází k nezvyklým vibracím nebo se vyskytne jiná závada, okamžitě přístroj vypněte. Dříve než pak stroj znovu zapojíte, pečlivě ho přezkoušeite včetně brusného kotouče.
- Ujistěte se, že odletující jiskry nikoho neohrozí a nedostanou se do styku s vysoce hořlavými látkami.
- Postarejte se, aby obrobky byly dostatečně podepřeny nebo upnuty. Nepřibližuite se rukama k řezné ploše.
- Vždy používejte bezpečnostní ochranné brýle a chrániče sluchu. Pokud je to nutné nebo žádoucí, používejte i jiné ochranné prostředky, jako například ochrannou zástěru nebo přilbu.
- Ujiistěte se, že montáž kotoučů a nastavovací body souhlasí s pokyny výrobce.
- Ujistěte se, že kotouče jsou upevněny pomocí těsnicích vložek, jsou-li dodány s přiloženým brusným výrobkem a jsou-li vyžadovány.
■ Je-li s přístrojem současné dodán chránič, nikdy nepoužíveite přístroj bez něi.
- U přístrojů vybavených kotoučem s vnitřním závitem se přesvědčte, že závit je dostatečně hluboký, aby se do něi vešla celá délka hřídele.
■ Ujistěte se, že ventilační otvory jsou čisté při práci v prašném prostředí.
7 DALŠÍ BEZPEČNOSTNÍ POKYNY OHLEDNĚ ZPĚTNÉHO RÁZU
Pokud se brusný kotouč zadrhne nebo je obrobkem skřípnut, hrana kotouče vstupující do obrobku se o obrobek může zaseknout a způsobit odmrštění nebo vyskočení kotouče. Kotouč může vyskočit směrem k obsluze, nebo od ní, podle směru pohybu kotouče v místě zaseknutí. Za takových podmínek může dojít i k prasknutí brusného kotouče. Zpětný ráz je důsledkem nesprávného použití stroje, nesprávných provozních postupů nebo podmínek a je mu možné předejít dodržením níže uvedených opatření.
- Pevně držte madlo stroje a udržujte takovou pozici těla a paže, abyste sílu zpětného rázu dokázali ustát. Pokud je jím stroj vybaven, vždy používejte pomocné madlo, abyste měli
POWXB20030 CS
nad strojem maximální kontrolu při zpětném rázu nebo spuštění stroje. Pokud jsou dodržena vhodná opatření, může obsluha ovládat reakce na točivý moment nebo zpětný ráz.
- Nikdy nedávejte ruku do blízkosti otáčejícího se nástroje. Může dojít ke zpětnému rázu směrem na vaši ruku.
- Nemějte tělo v místech, kam by se stroj při zpětném rázu pohnul. Zpětný ráz pohne strojem ve směru opačném k pohybu kotouče v místě zaseknutí.
- Při práci na rozích, ostrých hranách a podobně dbejte zvýšené opatnosti. Zabraňte odskakování a zaseknutí nástroje. Na rozích, ostrých hranách nebo při odskočení hrozí nebezpečí zaseknutí nástroje a ztráty kontroly nebo vzniku zpětného rázu.
- Nepoužívejte řetězový nebo klasický pilový kotouč. Při použití těchto kotoučů dochází často ke zpětnému rázu a ztrátě kontroly.
8 DOPLŇKOVÉ BEZPEČNOSTNÍ POKYNY PRO AKUMULÁTORY A NABÍJEČKY
8.1 Akumulátory
- Za žádných okolností se je nepokoušejte otevřít.
■ Neskladujte je na místech, kde by teplota mohla překročit 40 °C. - Nabíjejte je pouze, pokud je okolní teplota mezi 4 °C a 40 °C.
- Akumulátory ukládejte na chladném suchém místě (5 °C–20 °C). Akumulátory nikdy neskladujte vybité.
- Lithium-ionotové akumulátory je lepší pravidelně vybíjet a nabíjet (alespoň čtyříkrát do roka). Ideální nabití k dlouhodobému uskladnění lithium-ionotového akumulátoru je 40 % kapacity.
- Pokud akumulátory likvidujete, řidte se instrukcemi v části „Ochrana životního prostředí“.
- Dávejte pozor, aby nedošlo ke zkratu. Pokud dojde k propojení kladného (+) a záporného (-) pólu prostřednictvím kovových předmětů, akumulátor se zkratuje a intenzívní průtok proudu vyvine teplo, které může způsobit prasknutí pouzdra nebo požár.
- Nevystavujte je vysokým teplotám. Pokud se akumulátory zahřejí na teplotu nad 100 °C, může dojít k poškození těsnění, separátorů a dalších polymerních komponent, což může vést k vytékání elektrolytu nebo vnitřnímu zkratu, a to vede k uvolňování tepla a prasknutí nebo k požáru. Nevhazujte akumulátory do ohně, může dojít k výbuchu nebo intenzívnímu hoření.
- V extrémních podmínkách může dojít k vytékání akumulátoru. Pokud si všimnete kapaliny na akumulátoru, postupujite následujícím způsobem:
– Kapalinu pečlivě otrete hadříkem. Dejte pozor, aby nedošlo ke kontaktu s pokožkou.
– Pokud dojde ke kontaktu s pokožkou nebo se tekutina dostane do očí, postupujte následujícím způsobem:
√ Okamžitě postiženou část opláchněte vodou. Neutralizujte mírně kyselým roztokem, například citronovou šťávou nebo octem.
√ Pokud se tekutina dostane do očí, vyplachujte je velkým množstvím tekoucí vody alespoň po dobu 10 minut a vyhledejte lékaře. Poradťe se s lékařem.
Riziko požáru! Zabraňte zkratování kontaktů na vyjmutém akumulátoru. Akumulátor nelikvidujte spálením.
8.2 Nabiječky
- Nikdy se nesnažte nabíjet baterie, které nejsou k nabíjení určeny.
■ Poškozené kabely nechte ihned nahradit novými.
■ Nevystavujte působení vody.
■ Nabíječku neotvírejte.
■ Nabíječku nepodrobuite testům.
■ Nabíječka je určena pouze k použití uvnitř budov.
9 NABÍJENÍ A VKLÁDÁNÍ NEBO VYJÍMÁNÍ AKUMULÁTORU
9.1 Signalizace nabíječky (obrázek 1)
Připojte nabíječku k napájecí zásuvce:
- Stálý zelený svit: připraveno k nabíjení.
- Nepřetržitě červená: nabíjí se.
■ Stálý zelený svit: nabito.
Poznámka: pokud není akumulátor správně nasazen, odpojte ho a ověřte, jestli je podle specifikací typ akumulátoru kompatibilní s nabíječkou. Nenabíjejte žádný jiný akumulátor, ani akumulátor, který nelze bezpečně vložit do nabíječky.
- Když je akumulátor připojen, často nabíječku i akumulátor kontrolujte.
- Po dokončení nabíjení odpojte nabíječku ze zásuvky, a potom odpojte akumulátor.
- Před používáním nechte akumulátor úplně vychladnout.
- Nabíječku a akumulátor uchovávejte ve vnitřním prostředí, mimo dosah dětí.
POZNÁMKA: Pokud je akumulátor po nepřetržitém používání stroje horký, před nabíjením ho nechte vychladnout na pokojovou teplotu. Tak se prodlouží životnost vašich akumulátorů.
9.2 Vyjímání/vkládání akumulátoru (obrázek 2)
VÝSTRAHA: Před prováděním jakéhokoliv seřizování zkontrolujte, jestli je přístroj vypnutý, nebo vyjměte akumulátor.
- Držte stroj jednou rukou a akumulátor (10) druhou rukou.
- Postup vkládání: stlačte a zasuňte akumulátor do jeho držáku, přitom dbejte na to, aby uvolňovací západka na zadní straně akumulátoru zapadla na své místo a před zahájením provozu zkontrolujte, zda je akumulátor zajištěný.
- Postup vyjímání: stiskněte uvolňovací západku a současně akumulátor vytáhněte.
9.3 Kontrolky signalizace nabití akumulátoru (obrázek 3)
Na akumulátoru jsou kontrolky jeho nabití, stav nabití můžete zkontrolovat stisknutím tlačítka (12). Před používáním stroje tlačítko stiskněte, abyste zkontrolovali, jestli je akumulátor dostatečně nabit k zajištění řádné funkce.
Stav nabití akumulátoru mohou ukazovat 3 LED kontrolky:
Svítí 3 LED kontrolky: akumulátor je plně nabitý.
Svítí 2 LED kontrolky: akumulátor je nabitý na 60 %.
Svítí 1 LED kontrolka: Akumulátor je téměř vybitý.
10 MONTÁŽ
10.1 Nasazení pomocné rukojeti (obrázek 4)
Výstraha: před montáží a seřizováním úhlovou brusku vždy vypněte a vytáhněte akumulátor z jejího tělesa.
Pomocnou rukojeť (6) lze připevnit k úhlové brusce ve dvou různých polohách: nalevo a napravo.
■ Umístěte ochranný kryt (7) na přední kryt převodu.
■ Nastavte polohu krytu podle požadavků činnosti.
- Zajistěte ochranný kryt dotažením jisticího šroubu šestihranným klíčem nebo šroubovákem.
■ Zkontrolujte, jestli kryt správně a pevně drží.
Poznámka: ochranný kryt musí být umístěn tak, aby uživatele chránil v případě roztríštění kotouče během používání.
10.3 Výměna brusného kotouče (obrázky 7–8)
Bud'te opatrní – kotouč může být po použití velmi horký!
Výstraha: před montáží a seřizováním vždy vytáhněte akumulátor z tělesa brusky.
- Stiskněte a držte zajišťovací knoflík hřídele (2) a hřídel tak zajistěte.
- Otáčejte výstupním vřetenem tak dlouho, dokud se nezajistí.
Sejměte vnější přírubu a opěrnou přírubu pomocí dodaného klíče se dvěma otvory. - Nasadte požadovaný kotouč (8) na vřeteno a vraťte vnější přírubu a opěrnou přírubu na místo. Uvolněte aretaci vřetene.
Důležité! Zajištění hřídele stiskněte pouze, když je motor i hřídel kotouče zcela v klidu!
Zajištění hřídele musíte během výměny kotouče držet stisknuté!
Zapněte brusku pomocí hlavního vypínače (4) a ponechejte ji běžet po dobu 30 sekund, abyste mohli zkontrolovat, že funguje správně a nedochází k abnormálním vibracím.
Pokud dochází k silným vibracím, brusku ihned zastavte a zjistěte příčinu.
V případě brusného a řezného kotouče o tloušťce přibližně 3 mm přišroubujte vnější přírubu s plochou stranou otočenou směrem k brusnému nebo řeznému kotouči.
11 POUŽÍVÁNÍ
11.1 Zapínání a vypínání (obrázek 9)
Před zapnutím stroje hlavním vypínačem zkontrolujte, že je brusný kotouč rádně nasazen a hladce se otáčí a že je vnější příruba dobře dotažena.
- Připojte akumulátor k tělesu úhlové brusky.
11.1.1 Zapínání
Úhlovou brusku zapněte stisknutím zadní části hlavního vypínače (4) ve směru šipky 1 na obr. 9 a zatlačením tlačítka ve směru šipky 2 na obr. 9 a jeho zajištěním v poloze „ON” (zapnuto).
11.1.2 Vypínání
Stiskněte zadní část hlavního vypínače (4), ten se automaticky vrátí do polohy „OFF“ a stroj se vypne. Neodkládejte brusku, dokud se úplně nezastaví.
Kotouč se po vypnutí zařízení ještě dále otáčí.
Poznámka: vypínač této úhlové brusky má funkci ochrany při vypnutí, která brání ve zranění osob a škodách na majetku v případě vypnutí napájení kvůli náhlému spuštění po obnovení napájení.
12 PROVOZNÍ REŽIMY
12.1 Broušení
Pevně držte rukojet' (3) a pomocnou rukojet' (6) a zařízení zapněte. Dejte pozor, abyste nezablokovali rukou ventilační štěrbiny, tak se totiž bruska může přehřát. Nechte kotouč roztočit se plnou rychlostí. Přiložte brusku k obrobku. Maximální účinnosti dosáhnete, držíte-li brusku pod úhlem 15–30° vzhledem k obrobku. Pohybujte bruskou pomalu a lehce po obrobku. Dejte brusce čas, aby odvedla svou práci.
Málokdy je třeba tisknout kotouč silou proti opracovávanému povrchu. Během použití mohou v oblasti motoru vznikat jiskry. To je běžné a není to projevem závady brusky. Po použití brusku vypněte.
13 ČIŠTĚNÍ A ÚDRŽBA
13.1 Čištění
- Abyste předešli přehřátí motoru, udržujte větrací otvory stroje čisté.
- Pravidelně čistěte těleso stroje měkkou tkaninou, nejlépe po každém použití.
- Udržujte větrací otvory bez prachu a nečistot.
- Jestliže nečistota nepovoluje, použijte měkký hadr navlhčený ve vodě s přídavkem mýdla.
Nikdy nepoužívejte rozpouštědla, například benzín, alkohol, čpavková voda atd. Tato rozpouštědla mohou poškodit plastové díly.
14 TECHNICKÉ ÚDAJE
| Modelové č. | POWXB20030 |
| Otáčky | 10 000 min-1 |
| Průměr kotouče | 115 mm |
| Jmenovité napájení | 20 V |
| Zajištění hřídele | Ano |
| Připojení akumulátoru | Nasunovací |
| Otvor kotouče | 22 mm |
| Měkká rukojeť | Ano |
| Bezpečnostní kryt | Ano |
| Parametry akumulátoru | 20 V; 4000 mAh |
| Jmenovitý výstup nabíječky | 20 V; 2 A |
15 HLUČNOST
Hodnoty emisí hluku se měří podle příslušné normy. (K=3)
Úroveň akustického tlaku LpA 89 dB(A)
Úroveň akustického výkonu LwA 100 dB(A)
POZOR! Hladina akustického tlaku může přesáhnout 85 dB(A), v takovém případě použijte ochranu sluchu.
aw (Vibrace)
Max. 1,8 m/s²
K = 1,5 ~m / s^2
16 ZÁRUKA
- Na tento výrobek se vztahuje záruční doba 36 měsíců, platná od data jeho zakoupení prvním uživatelem.
- Tato záruka kryje veškeré materiálové nebo výrobní vady kromě: akumulátorů, nabíječek, vadných dílů podléhajících běžnému opotřebení (například ložiska, kartáčky, kabely a zástrčky nebo příslušenství, například vrtáky, vrtací bity, pilové kotouče atd.); poškození nebo vad vyplývajících ze špatného zacházení, nehod nebo provedených změn; přepravních nákladů.
- Na poškození nebo závady vyplývající z nevhodného používání se záruka také nevztahuje.
- Také odmítáme veškerou odpovědnost za jakékoliv poranění vyplývající z nevhodného použití stroje.
- Opravy může provádět pouze servisní středisko autorizované pro stroje Powerplus.
■ Více informací můžete získat na čísle 00 32 3 292 92 90.
Náklady na dopravu vždy nese zákazník, pokud není písemně dohodnuto jinak. - Stejně tak nelze vznášet nárok na záruku v případě, že škoda na zařízení vznikla následkem nedbalé údržby nebo přetížení.
- Zcela vyloučeny ze záruky jsou škody vzniklé následkem zaplavení tekutinou, přílišného zaprášení, úmyslného poškození (at’ jde o záměr či hrubou nedbalost), nepatřičného používání (používání k účelům, k nimž zařízení není vhodné), diletantského používání (např. nedodržováním pokynů v návodu), nekvalifikovaného sestavení, zásahu bleskem a chybného síťového napětí. Tento seznam není vyčerpávající.
- Uznání záručního nároku nemůže nikdy vést k prodloužení záruční lhůty ani začátku nové záruční lhůty v případě, že bylo zařízení vyměněno.
- Zařízení nebo dílv vyměněné v rámci záruky se proto stávají vlastnictvím Varo NV.
- Vyhrazujeme si právo odmítnout jakýkoliv nárok v případech, kdy nelze ověřit nákup nebo kdy je zřejmé, že výrobek nebyl správně udržován (pravidelné čištění větracích otvorů, pravidelné servisování uhlíkových kartáčků atd.).
- Uschoveite si doklad o zakoupení, protože se jím prokazuje datum nákupu.
■ Abv byl zajištěn optimální provoz, je stroj třeba nabít alespoň 1 × za měsíc.
17 OCHRANA ŽIVOTNÍHO PROSTŘEDÍ
Bude-li vaše zařízení po delší době používání třeba vyměnit za nové, nelikvidujte použité zařízení spolu s běžným domovním odpadem, ale provedte to způsobem ekologicky bezpečným.
Elektrický odpad se nesmí likvidovat jako součást domovního odpadu. Pokud je to možné, provádějte recyklaci. Zeptejte se na místním úřadu nebo u prodejce, kde a jak recyklovat.
18 PROHLÁŠENÍ O SHODĚ
varo
VARO-Vic. Van Rompuy N.V. - Joseph Van Instraat 9 - BE2500 Lier - BELGIUM, prohlašuje, že
Výrobek: ÚHLOVÁ BRUSKA 20 V
Značka: POWERplus
Model: POWXB20031
je ve shodě se základními požadavky a ostatními relevantními ustanoveními příslušných evropských směrnic založených na aplikaci evropských harmonizovaných norem. Jakákoliv neschválená úprava přístroje vede ke ztrátě platnosti tohoto prohlášení.
Evropské směrnice (včetně, nastanou-li, jejich změn a doplňků až do data podpisu):
2011/65/EU
2006/42/ES
2014/30/EU
Evropské harmonizované normy (včetně, nastanou-li, jejich změn a doplňků až do data podpisu):
EN60745-1:2009
EN60745-2-3: 2011
EN55014-1:2017
EN55014-2: 2015
Držitel technické dokumentace: Philippe Vankerkhove, VARO - Vic. Van Rompuy N.V.
Níže podepsaný jedná jménem vedení společnosti:
Regulativní postupy – Manažer pro dohled nad řádným jednáním
-
- 2021, Lier – Belgie
1 ZAMÝŠL'ANÉ POUŽITIE....3
5.2 Elektrická bezpečnost'......4
5.3 Osobná bezpečnost' 5
5.4 Používanie elektrického náradia a starostlivost' oň.... 5
5.5 Servis....6
6 ŠPECIFICKÉ BEZPEČNOSTNÉ POKYNY PRE UHLOVÉ BRÚSKY......6
7 ĎALŠIE BEZPEČNOSTNÉ UPOZORNENIA TÝKAJÚCE SA SPÄTNÉHO RÁZU....6
8 DOPLNKOVÉ BEZPEČNOSTNÉ POKYNY PRE BATÉRIE A NABÍJAČKY ......7
8.1 Batérie 7
8.2 Nabijačky 7
9 NABÍJANIE, VKLADANIE A VYBERANIE AKUMULÁTORA......8
5.2 Elektrická bezpečnost'
5.3 Osobná bezpečnost'
- Používajte bezpečnostné pomôcky. Vždy noste chránič očí. Používaním bezpečnostných pomôcok, ako je protiprachová maska, neklzavá bezpečnostná obuv, tvrdá prilba alebo chrániče uší za každých podmienok sa znižuje riziko osobných úrazov.
- Zabráňte náhodnému uvedeniu do činnosti. Pred pripojením do siete sa uistite, že vypínač je vo vypnutej polohe. Prenášanie elektrického náradia s prstom na vypínači alebo pripojovanie elektrického náradia so zapnutým vypínačom zvyšuje riziko úrazov.
5.4 Používanie elektrického náradia a starostlivost' oň
- Nepoužívané elektrické náradie uchovávajte mimo dosahu detí a nedovol'te, aby osoby neoboznámené s elektrickým náradím alebo s týmito pokynmi, používali toto elektrické náradie. Elektrické náradie je nebezpečné v rukách nepoučených používatel'ov.
- Zabezpečte, aby iskry neohrozovali l'udí a aby sa nedostali do kontaktu s vysoko horľavými materiálmi.
–Zabráňte kontaktu s pokožkou.
- Svieti zelená kontrolka: pripravené na nabíjanie.
- Svieti červená kontrolka: nabíja sa.
■ Svieti zelená kontrolka: nabíjanie je dokončené.
Poistku vretena musíte pri výmene kotúča držat' stlačenú!
| Hladina akustického tlaku LpA | 89 dB(A) |
| Hladina akustického výkonu LwA | 100 dB(A) |
aw (Vibrácie)
Max. 1,8 m/s²
K = 1,5 ~m / s^2
16 ZÁRUKA
výrobok: UHLOVÁ BRÚSKA 20 V
