| Tipo de produto | Rebarbadora angular sem fio |
| Marca | PowerPlus |
| Modelo | POWXB20030 |
| Velocidade de rotação em vazio | 10 000 min⁻¹ |
| Diâmetro do disco | 115 mm |
| Furo do disco | 22 mm |
| Tensão nominal | 20 V |
| Tipo de bateria | Lítio-íon 20 V, 4 000 mAh |
| Carregador | 20 V, 2 A, apenas para uso interno |
| Peso (com bateria) | Aproximadamente 1,8 kg |
| Dimensões (C × L × A) | Aproximadamente 30 × 10 × 12 cm |
| Utilização prevista | Esmerilhamento, corte, lixamento e polimento de metais e pedras |
| Nível de pressão acústica (LpA) | 89 dB(A) |
| Nível de potência acústica (LwA) | 100 dB(A) |
| Vibrações (valor total) | ≤ 1,8 m/s², incerteza K = 1,5 m/s² |
| Funções de segurança | Travamento do eixo, tampa de proteção, interruptor antirreligamento, punho adicional |
| Indicador de carga da bateria | Sim, 3 LEDs (100 %, 60 %, baixo) |
| Manutenção | Limpar as aberturas de ventilação com um pano macio, não utilizar solventes |
| Conteúdo da embalagem | Rebarbadora, 2 baterias, carregador, punho adicional, chave de aperto, tampas de proteção (corte e esmerilhamento), discos (corte, lixamento, diamante), bolsa de armazenamento, manual |
| Garantia | 36 meses (exceto baterias, carregador e peças de desgaste) |
Perguntas frequentes - POWXB20030 PowerPlus
Perguntas dos utilizadores sobre POWXB20030 PowerPlus
0 pergunta sobre este aparelho. Responda às que conhece ou faça a sua.
Faça uma nova pergunta sobre este aparelho
Baixe as instruções para o seu Esmerilhadeira elétrica sem fio em formato PDF gratuitamente! Encontre o seu manual POWXB20030 - PowerPlus e retome o controlo do seu dispositivo eletrónico. Nesta página estão publicados todos os documentos necessários para a utilização do seu dispositivo. POWXB20030 da marca PowerPlus.
MANUAL DE UTILIZADOR POWXB20030 PowerPlus
9 CARICAMENTO, INSERIMENTO O RIMOZIONE DELLA BATTERIA....8
9 CARICAMENTO, INSERIMENTO O RIMOZIONE DELLA BATTERIA
1 UTILIZAÇÃO PREVISTA....3
2 DESCRIÇÃO (FIG. A) 3
3 LISTA DE CONTEÚDO DA EMBALAGEM....3
4 SÍMBOLOS....3
5 PROCEDIMENTOS GERAIS DE SEGURANÇA......4
5.1 Área de trabalho ....4
5.2 Segurança elétrica....4
5.3 Segurança pessoal....5
5.4 Manuseamento e emprego de ferramentas elétricas com precaução....5
5.5 Assistência técnica 6
6 INSTRUÇÕES DE SEGURANÇA POR REBARBADORA ANGULAR....6
7 INSTRUÇÕES DE SEGURANÇA ADICIONAIS RELATIVAMENTE AO RICOCHETE ...... 7
8 INSTRUÇÕES DE SEGURANÇA ADICIONAIS PARA BATERIAS E CARREGADORES ......7
8.1 Baterias....7
8.2 Carregadores....8
9 CARREGAMENTO, INSERÇÃO OU REMOÇÃO DO ACUMULADOR....8
9.1 Indicações de carga (Fig. 1)....8
9.2 Remoção / inserção do acumulador (Fig. 2)....8
9.3 Indicador da capacidade da bateria (Fig. 3)....9
10 MONTAGEM....9
10.1 Encaixar o punho auxiliar (Fig. 4)....9
10.2 Montar a cobertura de proteção 9
10.3 Substituir o disco abrasivo (Fig. 7-8)....9
11 OPERAÇÃO....10
11.1 Ligar / Desligar (Fig. 9)....10
11.1.1 Ligar o equipamento....10
11.1.2 Desligar o equipamento....10
POWERPLUS® HIGH QUALITY TOOLS
POWXB20030 PT
12 MODOS DE FUNCIONAMENTO .... 10
12.1 Desbastar....10
13 LIMPEZA E MANUTENÇÃO....11
13.1 Limpeza....11
14 DADOS TÉCNICOS....11
15 RUÍDO 11
16 GARANTIA....12
17 MEIO AMBIENTE....12
18 DECLARAÇÃO DE CONFORMIDADE 13

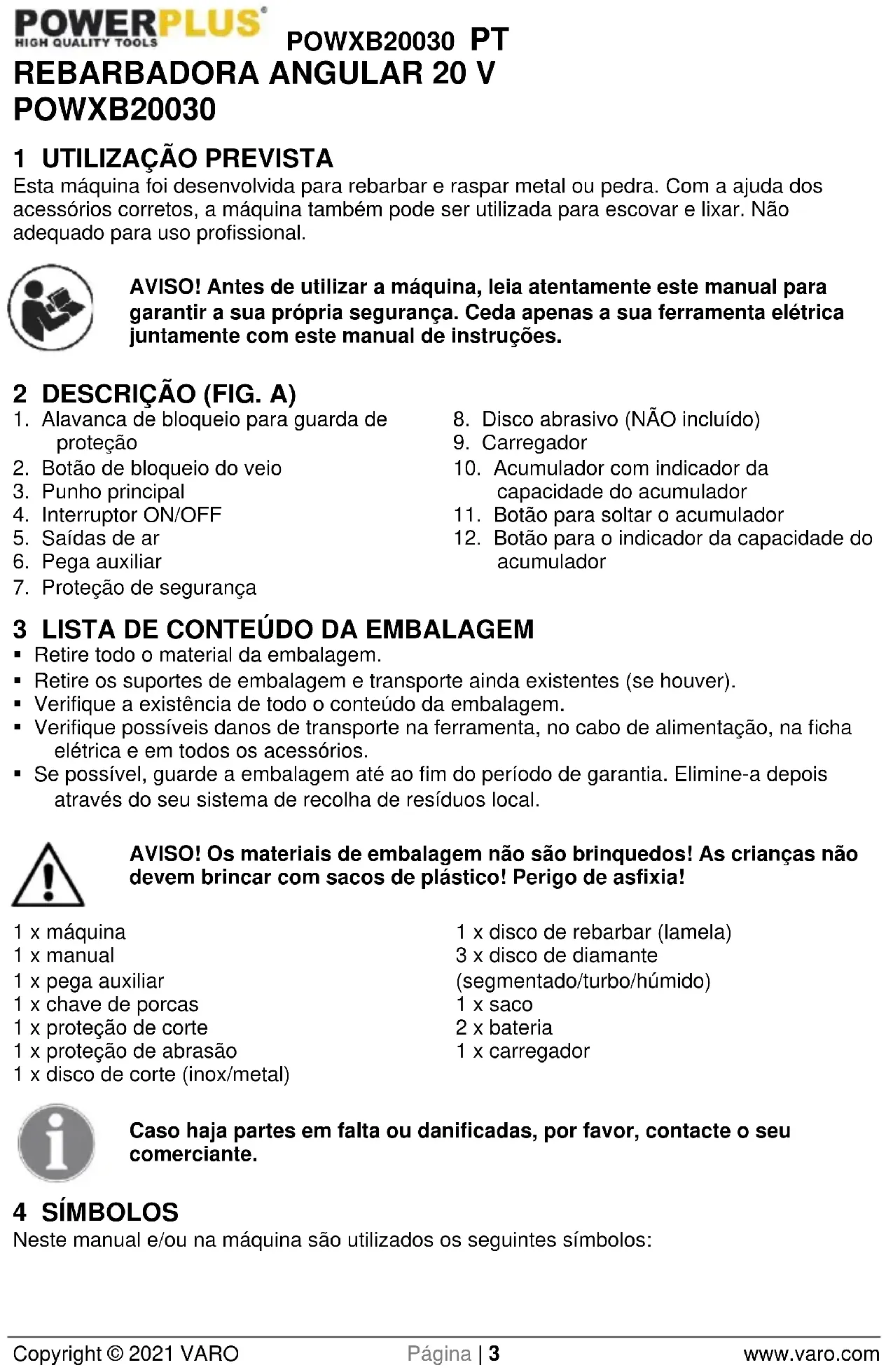

REBARBADORA ANGULAR 20 V POWXB20030
1 UTILIZAÇÃO PREVISTA
Esta máquina foi desenvolvida para rebarbar e raspar metal ou pedra. Com a ajuda dos acessórios corretos, a máquina também pode ser utilizada para escovar e lixar. Não adequado para uso profissional.
AVISO! Antes de utilizar a máquina, leia atentamente este manual para garantir a sua própria segurança. Ceda apenas a sua ferramenta elétrica juntamente com este manual de instruções.
2 DESCRIÇÃO (FIG. A)
-
Alavanca de bloqueio para guarda de proteção
-
Botão de bloqueio do veio
-
Punho principal
-
Interruptor ON/OFF
-
Saídas de ar
-
Pega auxiliar
-
Proteção de segurança
-
Disco abrasivo (NÃO incluído)
-
Carregador
-
Acumulador com indicador da capacidade do acumulador
-
Botão para soltar o acumulador
-
Botão para o indicador da capacidade do acumulador
3 LISTA DE CONTEÚDO DA EMBALAGEM
- Retire todo o material da embalagem.
- Retire os suportes de embalagem e transporte ainda existentes (se houver).
- Verifique a existência de todo o conteúdo da embalagem.
- Verifique possíveis danos de transporte na ferramenta, no cabo de alimentação, na ficha elétrica e em todos os acessórios.
- Se possível, guarde a embalagem até ao fim do período de garantia. Elimine-a depois através do seu sistema de recolha de resíduos local.
AVISO! Os materiais de embalagem não são brinquedos! As crianças não devem brincar com sacos de plástico! Perigo de asfixia!
1 x máquina
1 x manual
1 x pega auxiliar
1 x chave de porcas
1 x proteção de corte
1 x proteção de abrasão
Caso haja partes em falta ou danificadas, por favor, contacte o seu comerciante.
4 SÍMBOLOS
Neste manual e/ou na máquina são utilizados os seguintes símbolos:
 | Atenção: risco de ferimentos ou eventuais danos na ferramenta. |  | Em conformidade os requerimentos essenciais aplicáveis da(s) diretiva(s) europeia(s). |
 | Atenção: risco de ferimentos ou eventuais danos na ferramenta. |  | Máquina classe II – Isolamento duplo – Não necessita de tomada com terra (apenas para carregador). |
 | Use proteção auditiva. |  | Temperatura ambiente máx. 40 °C (apenas para bateria). |
 | Use proteção ocular. |  | Use bateria e carregador apenas em salas fechadas. |
 | Use uma mascara contra o pó quando houver formação de pó. |  | Não exponha o carregador e o conjunto da bateria a água. |
 | Use luvas de proteção. |  | Não queime o conjunto da bateria ou carregador. |
5 PROCEDIMENTOS GERAIS DE SEGURANÇA
Leia todos os avisos de segurança e todas as instruções. O não-cumprimento dos avisos e instruções podem provocar choque elétrico, incêndio e /ou ferimentos graves. Guarde todos os avisos e instruções para referencia futura. O conceito utilizado a seguir de „Ferramenta elétrica” refere-se a ferramentas elétricas com cabo de alimentação ou alimentação por bateria (sem cabo elétrico).
5.1 Área de trabalho
- Mantenha a sua área de trabalho limpa e arrumada. A desordem e áreas de trabalho com pouca iluminação podem desencadear acidentes.
- Não trabalhe com o aparelho em ambientes com risco de explosão, onde se encontrem líquidos, gases ou poeiras inflamáveis. As ferramentas elétricas produzem faíscas, as quais podem inflamar as poeiras ou vapores.
- Mantenha as crianças e outras pessoas afastadas durante a utilização da ferramenta elétrica. Em caso de distração, pode perder o controlo sobre o aparelho.
5.2 Segurança elétrica
- Certifique-se sempre que a tensão de alimentação corresponde à voltagem especificada na placa de características.
- A ficha de ligação do aparelho tem que encaixar corretamente na tomada. A ficha não pode de forma alguma ser modificada. Não utilize nenhum adaptador juntamente com aparelhos ligados à terra. As fichas intactas e tomadas adequadas diminuem o risco de choque elétrico.
POWXB20030 PT
- Evite o contacto físico com superfícies ligadas à terra, tais como tubagens, aparelhos de aquecimento, fogões e frigoríficos. Existe um risco agravado de choque elétrico, se tiver contacto físico com terra.
- Mantenha o aparelho afastado de chuva ou humidade. A entrada de água num aparelho elétrico aumenta o risco de choque elétrico.
- Não utilize o cabo elétrico para segurar ou pendurar o aparelho ou para puxar a ficha da tomada. Mantenha o cabo elétrico afastado do calor, óleo, arestas afiadas ou de peças de aparelhos em movimento. Os cabos elétricos danificados ou dobrados aumentam o risco de choque elétrico.
- Se trabalhar com uma ferramenta elétrica ao ar livre, utilize apenas extensões que sejam também indicadas para uso no exterior. A utilização de uma extensão apropriada para uso no exterior diminui o risco de choque elétrico.
- Caso não seja possível evitar operar a ferramenta elétrica num local húmido, use um dispositivo contra corrente residual (RCD). O uso de um RCD reduz o risco de choque elétrico.
5.3 Segurança pessoal
- Esteja atento. Esteja concentrado e seja sensato ao trabalhar com uma ferramenta elétrica. Não utilize o aparelho se estiver cansado ou sob a influência de estupefacientes, álcool ou medicamentos. Um momento de distração durante a utilização do aparelho pode provocar ferimentos graves.
- Use equipamento de proteção individual e use sempre óculos de proteção. O uso de equipamento de proteção individual, assim como máscaras anti-poeiras, calçado de segurança anti-derrapante, capacete de segurança ou proteção auricular, conforme o tipo e aplicação da ferramenta elétrica, diminui o risco de ferimentos.
- Evite uma entrada em funcionamento acidental. Certifique-se de que o interruptor se encontra na posição „OFF (0)” (desligado), antes de inserir a ficha na tomada. Se tiver o dedo no interruptor ao segurar o aparelho ou ligar o aparelho à corrente elétrica com o interruptor ativado, podem resultar acidentes.
- Retire ferramentas de ajuste ou chaves de parafusos, antes de ligar o aparelho. Uma ferramenta ou chave que se encontre numa peça giratória do aparelho pode provocar ferimentos.
- Não se sobrevalorize. Tenha atenção a uma postura correta e mantenha sempre o equilíbrio. Desta forma, poderá controlar melhor o aparelho em situações inesperadas.
- Use vestuário apropriado. Não use roupas largas nem jóias. Mantenha o cabelo, roupa e luvas a trabalhar afastados de peças em movimento. As roupas soltas, jóias ou cabelos compridos soltos podem ser apanhados pelas pecas em movimento.
- Se puderem ser montados dispositivos de aspiração e absorção de poeiras, certifique-se de que os mesmos estão ligados e são utilizados corretamente. A utilização destes dispositivos diminui os riscos associados a poeiras.
5.4 Manuseamento e emprego de ferramentas elétricas com precaução
- Não sobrecarregue o aparelho. Utilize a ferramenta elétrica indicada para o seu trabalho. Com a ferramenta elétrica adequada, trabalha melhor e de forma mais segura nas áreas a trabalhar indicadas.
- Não utilize uma ferramenta elétrica com o interruptor danificado. Uma ferramenta elétrica que não possa ser mais ligada ou desligada é perigosa e tem de ser reparada.
- Retire a ficha da tomada antes de proceder a ajustes no aparelho, substituir acessórios ou arrumar o aparelho. Esta medida de precaução impede o arranque acidental do aparelho.
- Guarde as ferramentas elétricas não utilizadas fora do alcance das crianças. Não permita que outras pessoas façam uso do aparelho, se não estiverem familiarizadas com o mesmo ou não tiverem lido estas instruções. As ferramentas elétricas são perigosas, se forem utilizadas por pessoas inexperientes.
POWXB20030 PT
- Faça a manutenção do aparelho com cuidado. Inspecione se as peças móveis do aparelho funcionam corretamente e não bloqueiam, se as peças estão partidas ou danificadas de forma a comprometer o funcionamento do aparelho. Mande reparar as peças danificadas antes da utilização do aparelho. Muitos acidentes têm a sua origem na manutenção incorreta das ferramentas elétricas.
- Mantenha as ferramentas de corte afiadas e limpas. As ferramentas de corte com extremidades de corte afiadas, com uma manutenção correta, bloqueiam menos e são mais fáceis de manusear.
- Utilize a ferramenta elétrica, acessórios, ferramentas normalizadas, etc. de acordo com estas instruções para este tipo especial de aparelho. Tenha também em atenção as condições a trabalhar e a tarefa a executar. O emprego das ferramentas elétricas para aplicações diferentes das estipuladas pode desencadear situações de perigo.
5.5 Assistência técnica
- Mande reparar o seu aparelho apenas por técnicos qualificados e apenas com peças de substituição originais. Desta forma, é assegurado que a segurança do aparelho se mantém.
6 INSTRUÇÕES DE SEGURANÇA POR REBARBADORA ANGULAR
- Verifique se o número máximo de rotações indicado no disco abrasivo corresponde ao número máximo de rotações da máquina. O número de rotações da máquina não pode ser superior ao valor indicado no disco abrasivo.
- Certifique-se de que as dimensões do disco abrasivo correspondem às especificações da máquina.
- Assegure-se de que o disco abrasivo está corretamente montado e fixo. Não utilize anilhas de ajuste ou adaptadores para ajustar o disco abrasivo.
- Utilize e conserve os discos abrasivos de acordo com as instruções do fabricante.
- Não utilize a rebarbadora para cortar peças de trabalho com espessuras superiores à profundidade de corte do disco abrasivo.
- Não utilize os discos abrasivos para trabalhos de rebarbar.
- Se utilizar discos abrasivos que sejam fixos na rosca do veio, certifique-se de que a rosca é suficientemente grande. Verifique se o veio está suficientemente protegido e se não entra em contacto com a superfície a afiar.
- Antes de começar a utilizar o aparelho, inspecione o disco abrasivo quanto a eventuais danos. Não utilize discos partidos ou que apresentem fissuras ou quaisquer outros danos.
- Antes de utilizar a máquina, deixe-a funcionar em vazio durante 30 segundos. Desligue a máquina imediatamente se começar a vibrar muito ou se apresentar qualquer outra deficiência. Verifique a rebarbadora e o disco abrasivo cuidadosamente antes de voltar a ligar a máquina.
- Assegure-se de que as faíscas que sejam eventualmente libertadas não possam constituir perigo para as pessoas e que não possam entrar em contacto com substâncias facilmente inflamáveis.
- Faça com que a superfície de trabalho esteja suficientemente segura ou apertada. Mantenha as mãos afastadas de superfícies de trabalho muito guentes.
- Use sempre óculos de proteção e protetores auriculares. Caso seja necessário, use também outro tipo de equipamento de proteção como, por exemplo, um avental ou um capacete.
- Certifique-se de que os discos e as pontas são montados de acordo com as instruções do fabricante.
- Certifique-se de que os mata-borrões são utilizados, quando fornecidos, com o produto abrasivo aderente.
- Se for fornecida uma proteção com a ferramenta nunca utilize a ferramenta sem essa proteção.
POWXB20030 PT
- Em ferramentas em que é preciso instalar um disco com um orifício roscado, certifique-se de que a rosca do disco é suficientemente longa para aceitar o comprimento do vejo.
- Certifique-se de que as aberturas de ventilação são mantidas desimpedidas quando estiver a trabalhar em condições de muito pó.
7 INSTRUÇÕES DE SEGURANÇA ADICIONAIS RELATIVAMENTE AO RICOCHETE
Se um disco abrasivo ficar preso ou entalado na peça a ser trabalhada, o canto do disco que entra no ponto de entalamento pode gravar-se na superfície do material e ser a causa, por que o disco sai deste e faz ricochete. O disco pode saltar ou contra o operador ou para o lado contrário, o que depende da direção do movimento do disco na altura de ficar preso. Os discos abrasivos também podem quebrar nestas condições. O ricochete resulta do uso inadequado e/ou de procedimentos ou condições operacionais incorreta da ferramenta elétrica e pode ser evitado tomando as apropriadas precauções conforme descrito em seguida.
- Segurar bem a ferramenta elétrica e posicionar o seu corpo e o seu braço de modo que permite resistir as forças de ricochete. Se existente, utilizar sempre a pega auxiliar para obter o máximo controlo sobre ricochetes ou reações de binário durante a colocação em funcionamento. O operador pode controlar as reações de binário ou forças de ricochete se tomou as precauções apropriadas.
- Nunca posicionar a sua mão perto dos acessórios a girar. O acessório pode fazer ricochete sobre a sua mão.
- Não posicionar o seu corpo numa área onde a ferramenta elétrica possa mover-se o caso de ricochete. O ricochete ejeta a ferramenta na direção inversa do movimento do disco no ponto de entalamento.
- Tomar especial atenção ao trabalhar em cantos, arrestas afiadas, etc. Evitar o movimento vertical e o entalamento do acessório. Nos cantos, nas arrestas afiadas ou nos movimentos verticais há a tendência que o acessório a girar fique preso e cause a perda de controlo ou o ricochete.
- Não montar uma lâmina de corte em madeira de uma motosserra ou de uma lâmina de serra dentada. Tais lâminas causam frequentemente ricochete e perda de controlo.
8 INSTRUÇÕES DE SEGURANÇA ADICIONAIS PARA BATERIAS E CARREGADORES
8.1 Baterias
- Nunca tente abrir por algum motivo.
- Não guarde em locais onde a temperatura possa exceder 40 °C.
- Carregue apenas a temperaturas ambiente entre 4 °C e 40 °C.
- Armazene as suas baterias num local fresco e seco (5 °C-20 °C). Nunca armazene baterias descarregadas.
- É recomendável descarregar e carregar novamente as baterias de iões de lítio regularmente (pelo menos, 4 vezes por ano). A carga ideal para o armazenamento a longo prazo da sua bateria de iões de lítio é de 40% da capacidade.
- Ao descartar as baterias, siga as instruções fornecidas na secção "Proteger o ambiente".
- Não provoque curto-circuitos. Caso seja efetuada uma ligação entre o terminal positivo (+) e o negativo (-) direta ou acidentalmente pelo contacto de objetos metálicos, a bateriais sofre um curto-circuito seguindo-se uma corrente intensa que irá gerar calor que pode provocar rutura ou incêndio da caixa.
- Não aquecer. Se as baterias forem aquecidas acima de 100 °C, a vedação, os separadores de isolamento e outros componentes de polímero podem ficar danificados resultando em fuga de eletrólito e/ou curto-circuito interno que gera calor provocando
POWXB20030 PT
rutura ou incêndio. Mais ainda, não descarte as baterias no fogo pois pode ocorrer uma explosão e/ou queimaduras graves.
- Em condições extremas pode ocorrer fuga da bateria. Se observar líquido na bateria, proceda como se segue:
- Limpe cuidadosamente o líquido usando um pano. Evite o contacto com a pele.
- Caso entre em contacto com os olhos, siga as instruções que se seguem:
√ Lave imediatamente com água. Neutralize com um ácido suave como limão ou vinagre.
√ Em caso de contacto com os olhos, lave abundantemente com água limpa por pelo menos 10 minutos. Consulte um médico.
Perigo de incêndio! Evite o curto-circuito de contactos de uma bateria removida. Não queime a bateria.
8.2 Carregadores
- Nunca tente carregar baterias não recarregáveis.
- Substitua imediatamente cabos com defeito.
- Não exponha à água.
- Não abra o carregador.
- Não teste o carregador.
- O carregador destina-se unicamente a uso no interior.
9 CARREGAMENTO, INSERÇÃO OU REMOÇÃO DO ACUMULADOR
9.1 Indicações de carga (Fig. 1)
Ligue o carregador à tomada elétrica:
- Verde contínuo: pronto a ser carregado.
■ Vermelho contínuo: a carregar.
■ Verde contínuo: carregado.
Aviso: caso o acumulador não encaixe corretamente, desconecte-o e certifique-se que o acumulador é o modelo correto para este carregador, tal como indicado na tabela de especificações. Não carregue qualquer outro acumulador ou qualquer outro acumulador que não encaixe de forma segura no carregador.
- Controle frequentemente o carregador e o acumulador enquanto os mesmos estão ligados.
- Quando terminado, remova o carregador da fonte elétrica e desconecte-o do acumulador.
- Deixe o acumulador arrefecer completamente antes de o utilizar.
- Guarde o carregador e o acumulador em espaços interiores, fora do alcance das crianças.
AVISO: caso a bateria esteja quente depois do uso contínuo da ferramenta, permita que a mesma arrefeça para uma temperatura ambiente antes de a carregar. Tal irá prolongar a vida das suas baterias.
9.2 Remoção / inserção do acumulador (Fig. 2)
ADVERTÊNCIA: certifique-se que a ferramenta está desligada ou remova o acumulador antes de efetuar qualquer ajuste.
- Segure a ferramenta com uma mão e o acumulador (10) com a outra.
- Para instalar: puxe e deslize o conjunto de bateria para a porta da bateria, certifique-se que a trava na parte traseira da bateria encaixe no lugar e que a bateria esteja segura antes de iniciar o funcionamento.
- Para remover: pressione a trava da bateria e puxe, ao mesmo tempo, a bateria para fora.
9.3 Indicador da capacidade da bateria (Fig. 3)
Existem indicadores da capacidade da bateria no acumulador e pode verificar o estado de capacidade da bateria se apertar o botão (12). Antes de utilizar a máquina, pressione por favor o interruptor de acionamento para verificar se o acumulador está suficientemente carregado para um funcionamento adequado.
Esses 3 LED's podem indicar o estado do nível de capacidade da bateria:
Os 3 LED's estão acesos: o acumulador está completamente carregado.
Os 2 LED's estão acesos: o acumulador está carregado a 60%.
10.1 Encaixar o punho auxiliar (Fig. 4)
Aviso: Antes da montagem e ajustamento desligue sempre a rebarbadora e retire o acumulador do corpo da rebarbadora angular.
O punho auxiliar (6) pode ser instalado na rebarbadora em 2 posições distintas: esquerda e direita.
10.2 Montar a cobertura de proteção
- Colocar a cobertura de proteção (7) à frente da caixa de transmissão.
- Ajustar a posição da cobertura de proteção aos requerimentos operacionais.
Bloquear a cobertura de proteção apertando o parafuso de fixação por meio de uma chave Allen ou de uma chave de fendas. - Verificar se a cobertura de proteção foi fixa de forma firme e correta.
Nota: a proteção de segurança deve ser posicionada para proteger o utilizador se o disco se partir durante a utilização.
10.3 Substituir o disco abrasivo (Fig. 7-8)
Atenção – um disco que tenha sido usado pode estar muito quente!
Aviso: Antes da montagem e ajustamento retire sempre o acumulador do corpo da rebarbadora.
- Descomprima e segure o botão de bloqueio do eixo (2) para prender o eixo.
POWXB20030 PT
- Rode o veio de saída até ele se encaixar.
- Use a chave de pinos fornecida para remover a flange exterior e a flange de apoio.
- Encaixe o disco desejado (8) no eixo e substitua a flange exterior e a flange de apoio. Solte o bloqueio do eixo.
Importante! Apenas prima o bloqueio do eixo quando o motor e eixo do disco abrasivo estiverem imobilizados.
Deve manter o bloqueio do eixo premido enquanto substitui o disco!
Ligue a rebarbadora utilizando o interruptor de ON/OFF (ligar/desligar) (4), e deixe rodar o disco durante 30 segundos para confirmar que a ferramenta está a funcionar corretamente e que não existem vibrações anormais. Desligue imediatamente a rebarbadora se sentir uma vibração intensa e tente perceber a origem dessa situação.
Para discos de lixamento e corte com uma grossura até aproximadamente 3 mm, aparafuse na flange exterior com o lado plano virado para o disco de lixamento ou de corte.
11 OPERAÇÃO
11.1 Ligar / Desligar (Fig. 9)
Antes de acionar o interruptor ON/OFF, verifique se o disco abrasivo está corretamente instalado e funciona com suavidade e se a flange exterior está corretamente apertada.
- Ligue o conjunto da bateria no corpo da rebarbadora angular.
11.1.1 Ligar o equipamento
Ligue a rebarbadora angular premindo a posição traseira do botão interruptor ON/OFF (4) como é mostrado na seta 1, na Fig. 9 e empurre o botão do interruptor para a frente como mostra a seta 2 na Fig. 9 e bloqueie o botão na posição "ON".
11.1.2 Desligar o equipamento
Prima a posição traseira do botão interruptor ON/OFF (4), o botão volta automaticamente para a posição "OFF" e a ferramenta desliga-se. Não largue a rebarbadora até o disco para de rodar.
O disco continua a rodar após desligar a ferramenta.
Nota: o interruptor desta rebarbadora tem uma função de proteção de ligar/desligar que evita ferimentos e danos depois de desligar a ferramenta devido a um arranque súbito quando a ferramenta se volta a ligar.
12 MODOS DE FUNCIONAMENTO
12.1 Desbastar
POWXB20030 PT
Segure o punho (3) e o punho auxiliar (6) firmemente e ligue. Evite bloquear as ranhuras de ventilação com a sua mão pois poderá provocar sobreaquecimento da rebarbadora. Permita que o disco atinja a velocidade máxima. Aplique a rebarbadora à peça de trabalho. Para atingir um efeito máximo a rebarbadora deve ser operada a um ângulo de 15-30º em relação à peça de trabalho. Mova a rebarbadora cuidadosamente ao longo
da peça de trabalho. Dê tempo à rebarbadora para trabalhar. Raramente é necessário premir com força o disco contra a superfície de trabalho. Podem ocorrer faíscas no compartimento do motor durante a utilização. Isto é normal e não representa qualquer defeito da rebarbadora. Desligue a rebarbadora após a utilização.
13 LIMPEZA E MANUTENÇÃO
13.1 Limpeza
Mantenha as ranhuras de ventilação da máquina limpas, de modo a evitar o sobreaquecimento do motor.
Limpe regularmente a carcaça da máquina com um pano macio, de preferência após cada utilização.
Mantenha as ranhuras de ventilação livres de poeira e sujidade.
Se a sujidade não puder ser eliminada, use um pano macio humedecido com água e sabão.
Nunca utilize solvente tais como o petróleo, álcool, água amoniacal, etc. Estes solventes poderão danificar as peças de plástico.
14 DADOS TÉCNICOS
| Modelo no | POWXB20030 |
| Velocidade de rotação | 10 000 rpm |
| Diâmetro do disco | 115 mm |
| Tensão nominal | 20 V |
| Bloqueio do veio | Sim |
| Ligação do acumulador | Inserção de deslize |
| Diâmetro do disco | 22 mm |
| Softgrip | Sim |
| Proteção de segurança | Sim |
| Capacidade da bateria | 20 V-4000 mAh |
| Corrente de saída nominal do carregador | 20 V-2 A |
15 RUÍDO
Valores de emissão sonora, medidos em conformidade com a norma relevante. (K=3)
| Nível de pressão acústica LpA | 89 dB(A) |
| Nível de potência acústica LwA | 100 dB(A) |
ATENÇÃO! Use proteção de ouvidos quando a pressão sonora for superior a 85 dB(A).
aw (Vibração)
Máx. 1,8 m/s²
K = 1,5 ~m / s^2
16 GARANTIA
- Este produto tem uma garantia de um período de 36 meses efetivos, a partir da data de aquisição pelo primeiro utilizador. - Esta garantia cobre todas as falhas do material ou produção, mas não inclui: baterias, carregadores, peças com defeito por desgaste de utilização normal, como suportes, escovas, cabos e tomadas ou acessórios como brocas, lâminas de serra, etc., danos ou defeitos que sejam resultado de utilização indevida, acidentes ou alterações, nem os custos de transporte.
- Danos e/ou defeitos resultantes de utilização inadequada também não estão cobertos pelas condições de garantia.
- Renunciamos também qualquer responsabilidade por quaisquer ferimentos corporais resultantes de utilização inadequada da ferramenta.
- As reparações apenas devem ser levadas a cabo por um centro de serviço ao cliente autorizado para ferramentas Powerplus.
- A qualquer momento pode obter mais informação através do número 00 32 3 292 92 90.
- Quaisquer custos de transporte devem sempre ser imputados ao cliente, exceto se acordado de outra forma por escrito.
- Ao mesmo tempo, não pode ser entregue qualquer reivindicação de garantia, se o dano do aparelho resulta de uma manutenção negligente ou de uma sobrecarga.
- Uma exclusão definitiva da garantia resulta de danos causados por permeação de líquidos, penetração excessiva de poeira, danificação intencional (deliberadamente ou devido à grave falta de cuidados), uso não apropriado (utilização para fins não adequados para este aparelho), utilização não qualificada (p.ex. não respeitando as instruções dadas neste manual), montagem incorreta, queda de raio, voltagem de rede incorreta. Esta lista não é restritiva.
- Nunca a aceitação de reivindicações de garantia pode levar à prolongamento da garantia ou ao início de um novo período de garantia em caso da substituição do aparelho.
- Por isso, aparelhos ou componentes substituídos sob garantia ficam na posse de Varo NV.
- Nós reservamos o direito de rejeitar qualquer reivindicação onde a aquisição não possa ser verificada ou quando é visível que o produto não foi utilizado corretamente. (Limpeza das ranhuras de ventilação, escovas de carvão utilizadas com regularidade....)
- Deverá guardar o seu talão de compra como prova de aquisição do produto.
- A sua ferramenta desmontada deverá ser devolvida ao representante num estado de limpeza aceitável, na sua caixa de transporte original (aplicável às unidades acompanhadas da prova de compra).
- A sua ferramenta deve ser carregada, no mínimo, uma vez por mês para garantir um ótimo funcionamento desta ferramenta.
17 MEIO AMBIENTE
Se a sua máquina necessitar de ser substituída após uma utilização prolongada, não a coloque no lixo doméstico. Elimine-a de uma forma ecologicamente segura.
O lixo produzido pelas máquinas elétricas não pode ser eliminado com o lixo doméstico normal. Faça a reciclagem onde existam instalações adequadas.
Consulte as autoridades locais ou o seu revendedor para conselhos sobre a recolha e a eliminação.
VARO-Vic. Van Rompuy N.V. – Joseph Van Instraat 9 – BE2500 Lier – Bélgica, declara que,
Designação do aparelho: Rebarbadora angular 20 V
Marca: POWERplus
Modelo n°.: POWXB20031
se encontra em conformidade com os requisitos essenciais e outras provisões relevantes das Diretivas Comunitárias aplicáveis, com base na aplicação das normas Europeias harmonizadas. Qualquer alteração não autorizada do equipamento anula esta declaração.
Diretivas Europeias (incluindo, se aplicável, as respetivas emendas até à data de assinatura):
2011/65/EU
2006/42/EC
2014/30/EU
Normas Europeias harmonizadas (incluindo, se aplicável, as respetivas emendas até à data de assinatura):
EN60745-1 : 2009
EN60745-2-3 : 2011
EN55014-1:2017
EN55014-2:2015
Detentor da Documentação Técnica: Philippe Vankerkhove, VARO – Vic. Van Rompuy N.V.
O signatário atua em nome da administração da empresa,
Assuntos Regulamentares – Gestor de Conformidade
