POWXB20030 - Trådløs vinkelsliper PowerPlus - Gratis bruksanvisning og manual

Produkttype	Trådløs vinkelsliper
Merke	PowerPlus
Modell	POWXB20030
Tomgangshastighet	10 000 min⁻¹
Skivediameter	115 mm
Skiveboring	22 mm
Nominell spenning	20 V
Batteritype	Litium-ion 20 V, 4 000 mAh
Lader	20 V, 2 A, kun for innendørs bruk
Vekt (med batteri)	Omtrent 1,8 kg
Mål (L × B × H)	Omtrent 30 × 10 × 12 cm
Tiltenkt bruk	Sliping, kapping, sliping og polering av metall og stein
Lydtrykknivå (LpA)	89 dB(A)
Lydeffektnivå (LwA)	100 dB(A)
Vibrasjoner (total verdi)	≤ 1,8 m/s², usikkerhet K = 1,5 m/s²
Sikkerhetsfunksjoner	Spindellås, beskyttelsesdeksel, omstartssperre, ekstra håndtak
Batteriladingsindikator	Ja, 3 LED (100%, 60%, lav)
Vedlikehold	Rengjør ventilasjonssporene med en myk klut, ikke bruk løsemidler
Pakningens innhold	Sliper, 2 batterier, lader, ekstra håndtak, nøkkel, beskyttelsesdeksler (kapping og sliping), skiver (kapping, sliping, diamant), oppbevaringsveske, håndbok
Garanti	36 måneder (unntatt batterier, lader og slitedeler)

Ofte stilte spørsmål - POWXB20030 PowerPlus

Hvordan lader jeg batteriet til vinkelsliperen POWXB20030?

Koble laderen til et stikkontakt. Fast grønn LED indikerer at laderen er klar. Sett inn batteriet: LED-en blir rød under lading og blir grønn igjen når ladingen er fullført. Lad kun ved en romtemperatur mellom 4 °C og 40 °C. La batteriet avkjøles før bruk.

Hvor lang tid tar det å lade batteriet?

Med den medfølgende laderen (20 V, 2 A) lades et batteri på 4 000 mAh på omtrent 2 timer.

Hvordan bytter jeg slipeskiven?

Sørg for at batteriet er fjernet. Trykk på spindellåsknappen (2) for å låse akselen. Bruk den medfølgende nøkkelen til å skru av den ytre flensen. Bytt skiven (8) i samsvar med rotasjonsretningen, skru deretter tilbake flensen og slipp låsen. La slipemaskinen gå på tomgang i 30 sekunder for å kontrollere.

Hvilke typer skiver kan jeg bruke med denne slipemaskinen?

Slipeskiver, kappeskiver, slipe- og polerskiver, med en diameter på 115 mm og en boring på 22 mm. Bruk aldri skiver med maksimal hastighet lavere enn 10 000 o/min. Lamellskiver og diamantskiver er kompatible (eksempler følger med).

Slipemaskinen avgir mye gnister, er det normalt?

Ja, gnister i motorkammeret er normalt under bruk. Det betyr ikke at verktøyet er defekt. Sørg for at ventilasjonssporene ikke er tilstoppet for å unngå overoppheting.

Hvordan bruker jeg omstartssperren?

Hvis verktøyet mister strømmen (f.eks. frakobling av batteriet) mens bryteren er i 'på'-posisjon, vil det ikke starte spontant når strømmen gjenopprettes. Du må skyve bryteren til 'av'-posisjon før du kan slå den på igjen. Dette forhindrer ulykker.

Hvilket personlig verneutstyr bør jeg bruke?

Bruk alltid vernebriller og hørselvern (over 85 dB). Ved støv, bruk støvmaske. Bruk vernehansker og tettsittende klær. Unngå smykker og langt hår.

Hvordan rengjør jeg slipemaskinen etter bruk?

Bruk en myk, tørr klut til å rengjøre huset. For vanskelig smuss, fukt kluten lett med såpevann. Bruk aldri løsemidler (bensin, sprit, etc.) da de kan skade plastdelene. Hold ventilasjonssporene rene.

Hva gjør jeg hvis slipemaskinen vibrerer unormalt?

Stopp verktøyet umiddelbart og fjern batteriet. Kontroller at skiven er riktig montert og ikke er skadet. Inspiser flensen og akselen. Hvis vibrasjonen vedvarer, kontakt autorisert kundeservice.

Hvordan oppbevarer jeg batteriet over lengre tid?

Utdlade batteriet til omtrent 40 % kapasitet og oppbevar det på et kjølig (5-20 °C) og tørt sted. Lad det minst en gang i måneden for å opprettholde ytelsen. La aldri et batteri være helt utladet under lagring.

BRUKSANVISNING POWXB20030 PowerPlus

1 TILTENKT BRUK 3
2 BESKRIVELSE (FIG. A) 3
3 PAKKENS INNHOLD....3
4 SYMBOLFORKLARING .... 3
5 GENERELLE SIKKERHETSADVARSLER 4
5.1 Arbeidsplassen....4
5.2 Elektrisk sikkerhet....4
5.3 Personsikkerhet....5
5.4 Vær nøyaktig og omhyggelig når du omgås elektroverktøy....5
5.5 Service....5

6 SPESIELLE SIKKERHETSFORSKRIFTER FOR VINKELSLIPER5

7 EKSTRA SIKKERHETSINSTRUKSJONER FOR Å UNNGÅ REKYL....6

8 EKSTRA SIKKERHETSREGLER FOR BATTERIER OG LADERE 7

8.1 Batterier....7

8.2 Ladere....7

9 LADING OG INNSETTING ELLER FJERNING AV BATTERIET ..7

9.1 Laderindikasjoner (Fig. 1)....7

9.2 Fjerning/innsetting av batteri (Fig. 2)....8

9.3 Batterikapasitetsindikator (Fig. 3) 8

10 MONTERING....8

10.1 Feste hjelpehåndtaket (Fig. 4)....8

10.2 Montere vernet....8

10.3 Skifte slipeskiven (Fig. 7-8)....8

11 BRUK....9

11.1 Slå på/av (Fig. 9)....9

11.1.1 Slå på....9

11.1.2 Slå av 9

12 ARBEID....10

12.1 Sliping 10

POWERPLUS® HIGH QUALITY TOOLS

POWXB20030 NO

13 RENGJ∅RING OG VEDLIKEHOLD 10
13.1 Rengjøring....10
14 TEKNISKE DATA....10
15 ST∅Y....10
16 GARANTI....11
17 MILJ∅....11
18 SAMSVARSERKLÆRING....12

VINKELSLIPER 20 V POWXB20030

1 TILTENKT BRUK

Denne maskinen er beregnet for kutting og grovsliping av metall og stein. Med riktig tilbehør kan maskinen også brukes til sliping og polering.. Egner seg ikke til profesjonelt bruk.

ADVARSEL! Av sikkerhetshensyn bør du lese denne brukermanalen og generelle sikkerhetsinstrukser nøye før maskinen tas i bruk. Hvis maskinen leveres videre til en tredjeperson må også bruksanvisningen følge med.

2 BESKRIVELSE (FIG. A)

1. Låsespak for beskyttelsesvern
2. Låseknapp, spindel
3. Hovedhåndtak
4. På/Av-bryter
5. Lufteventiler
6. Hjelpehåndtak
7. Beskyttelsesvern
8. Slipeskive (IKKE inkludert)
9. Lader
10. Batteripakke med batterikapasitetsindikator
11. Batteripakkens utløserknapp
12. Knapp for batterikapasitetsindikator

3 PAKKENS INNHOLD

■ Fjern alle pakkematerialer.
- Fjern all gjenværende innpakning og alle transportinnlegg (hvis aktuelt).
- Sjekk at pakkens innhold er fullstendig.
- Sjekk apparatet, strømledningen, støpslet og alt tilbehør for transportskader.
- Ta vare på pakkematerialene så lenge som mulig, helst til slutten av garantiperioden. Deretter må du kaste det i ditt lokale avfallssystem.

ADVARSEL: Emballasjen er ikke leketøy! Barn må ikke leke med plastposer! Kvelningsfare!

1 x maskin
1 x håndbok
1 x hjelpehåndtak
1 x spennøkkel
1 x kappvern
1 x slipevern
1 x kappskive (inox/metall)
1 x slipeskive (lamell)
3 x diamantskiver (segmentert/turbo/våt)
1 x pose
2 x batteri
1 x lader

Hvis du oppdager manglende eller skadede deler, må du ta kontakt med forhandleren.

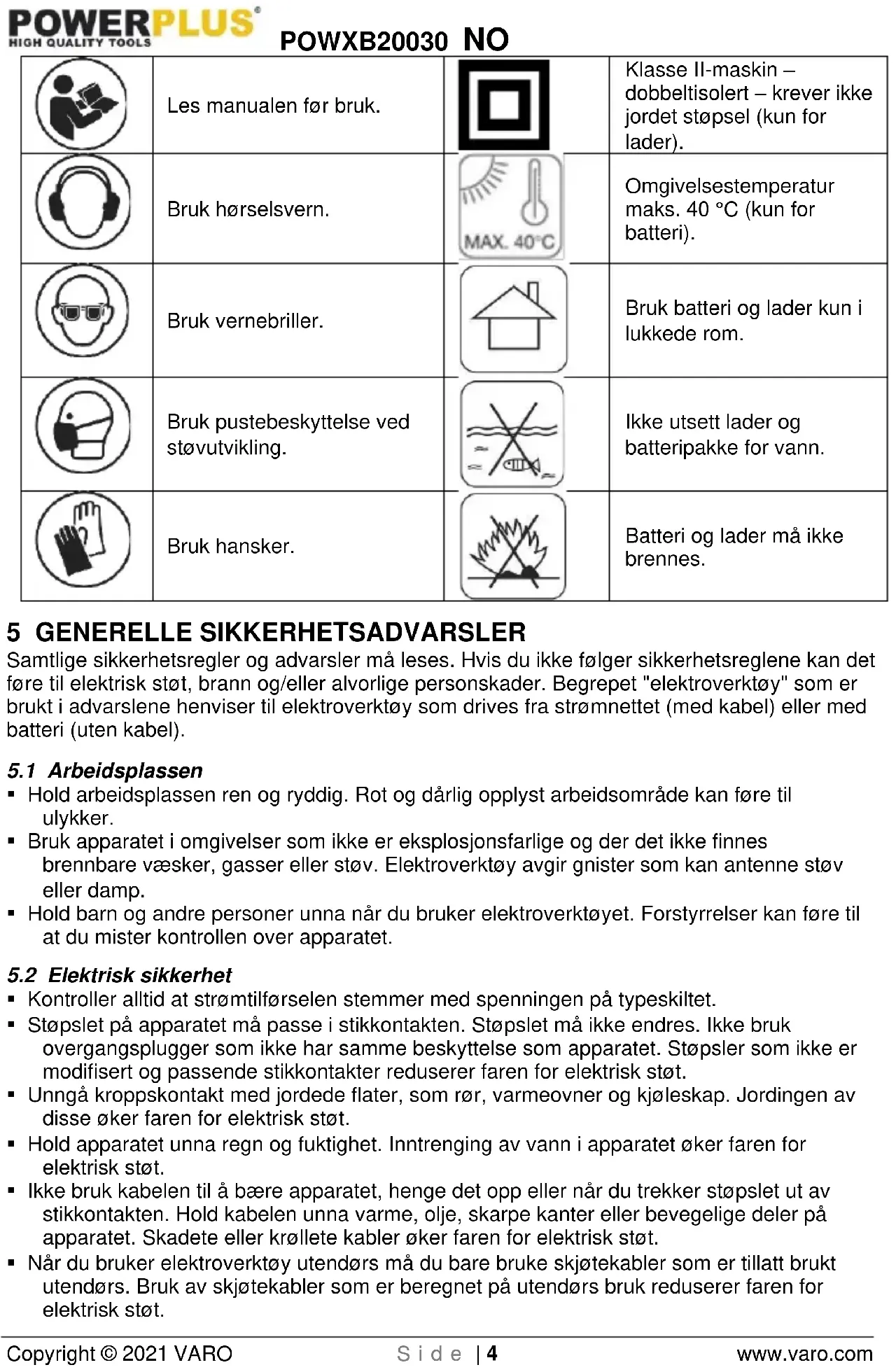

4 SYMBOLFORKLARING

Følgende symboler brukes i denne bruksanvisningen eller på maskinen:

Indikerer risiko for personskader eller skader på verktøyet.

I samsvar med vesentlige krav i EU-direktivet(ene).

	Les manualen før bruk.			Klasse II-maskin – dobbeltisolert – krever ikke jordet støpsel (kun for lader).
	Bruk hørselsvern.			Omgivelsestemperatur maks. 40 °C (kun for batteri).
	Bruk vernebriller.			Bruk batteri og lader kun i lukkede rom.
	Bruk pustebeskyttelse ved støvutvikling.			Ikke utsett lader og batteripakke for vann.
	Bruk hansker.			Batteri og lader må ikke brennes.

5 GENERELLE SIKKERHETSADVARSLER

Samtlige sikkerhetsregler og advarsler må leses. Hvis du ikke følger sikkerhetsreglene kan det føre til elektrisk støt, brann og/eller alvorlige personskader. Begrepet "elektroverktøy" som er brukt i advarslene henviser til elektroverktøy som drives fra strømnettet (med kabel) eller med batteri (uten kabel).

5.1 Arbeidsplassen

• Hold arbeidsplassen ren og ryddig. Rot og dårlig opplyst arbeidsområde kan føre til ulykker.
• Bruk apparatet i omgivelser som ikke er eksplosjonsfarlige og der det ikke finnes brennbare væsker, gasser eller støv. Elektroverktøy avgir gnister som kan antenne støv eller damp.
• Hold barn og andre personer unna når du bruker elektroverktøyet. Forstyrrelser kan føre til at du mister kontrollen over apparatet.

5.2 Elektrisk sikkerhet

• Kontroller alltid at strømtilførselen stemmer med spenningen på typeskiltet.
• Støpslet på apparatet må passe i stikkontakten. Støpslet må ikke endres. Ikke bruk overgangsplugger som ikke har samme beskyttelse som apparatet. Støpsler som ikke er modifisert og passende stikkontakter reduserer faren for elektrisk støt.
• Unngå kroppskontakt med jordede flater, som rør, varmeovner og kjøleskap. Jordingen av disse øker faren for elektrisk støt.
• Hold apparatet unna regn og fuktighet. Inntrenging av vann i apparatet øker faren for elektrisk støt.
• Ikke bruk kabelen til å bære apparatet, henge det opp eller når du trekker støpslet ut av stikkontakten. Hold kabelen unna varme, olje, skarpe kanter eller bevegelige deler på apparatet. Skadete eller krøllete kabler øker faren for elektrisk støt.
• Når du bruker elektroverktøy utendørs må du bare bruke skjøtekabler som er tillatt brukt utendørs. Bruk av skjøtekabler som er beregnet på utendørs bruk reduserer faren for elektrisk støt.

POWXB20030 NO

- Hvis du må bruke elektroverktøy på områder med mye fuktighet, må du bruke et overspenningsvern. Hvis du bruker et overspenningsvern, vil du redusere faren for støt.

5.3 Personsikkerhet

• Elektroverktøy må brukes med sunn fornuft. Ikke bruk apparatet hvis du er trøtt eller er påvirket av narkotika, alkohol eller medikamenter. Et øyeblikks uoppmerksomhet når du bruker apparatet kan føre til personskader.
• Bruk personlig verneutstyr og bruk alltid vernebriller. Bruk av personlig verneutstyr som støvmaske, sklisikre vernesko, hjelm eller hørselsvern, når forholdene krever det, reduserer faren for personskader.
• Unngå utilsiktet oppstart. Forsikre deg om at bryteren er slått AV før du plugger inn støpslet. Hvis du bærer elektroverktøy med fingeren på bryteren, eller hvis du plugger inn et verktøy med bryteren PÅ, inviterer du til ulykker.
• Fjern justeringsverktøy eller skrunøkler før du slår på apparatet. Et verktøy eller nøkkel som blir sittende i elektroverktøyets bevegelige deler kan føre til personskade.
• Ikke strekk deg for langt. Pass på at du står støtt og at du alltid er i balanse. På denne måten kan du være i stand til å kontrollere verktøyet også i uventede situasjoner.
• Bruk egnede klær. Ikke bruk vide klær eller smykker. Hold hår, klær og hansker unna bevegelige deler. Løse klær, smykker eller langt hår kan henge seg opp i bevegelige deler.
• Når det kan monteres støvavsug- og oppsamlingsinnretninger, må du forsikre deg om at disse er riktig tilkoblet og at de brukes riktig. Bruk av slike innretninger kan redusere støvrelaterte farer.

5.4 Vær nøyaktig og omhyggelig når du omgås elektroverktøy

• Ikke overbelast apparatet. Bruk riktig elektroverktøy i forhold til arbeidet som skal utføres. Korrekt elektroverktøy vil gjøre jobben bedre og sikrere når det arbeider innenfor den belastningen det er beregnet til.
• Ikke bruk elektroverktøyet hvis bryteren ikke kan slå det på og av. Hvis det ikke lenger er mulig å kontrollere elektroverktøyet med bryteren, er det farlig å bruke og må repareres.
• Trekk støpslet ut av stikkontakten før du gjør justeringer, skifter tilbehør eller setter bort verktøyet. Disse forholdsreglene forhindrer at apparatet startes utilsiktet.
• Oppbevar elektroverktøy som ikke skal brukes utenfor barns rekkevidde. Ikke la personer du ikke stoler på eller som ikke har lest denne bruksanvisningen bruke apparatet. Elektroverktøy er farlige når de brukes av uerfarne personer.
• Elektroverktøy må vedlikeholdes. Kontroller at bevegelige deler fungerer som de skal og ikke klemmer, om deler er brukket eller skadet og alle andre forhold som kan ha innvirkning på verktøyets funksjon. Reparer skadete deler før du bruker verktøyet. Mange ulykker skyldes dårlig vedlikeholdte elektroverktøy.
• Hold kutteverktøy skarpe og rene. Omhyggelig vedlikeholdte kutteverktøy med skarpe kuttekanter klemmer mindre og er lettere å bruke.
• Bruk elektroverktøy, tilbehør, innsatser osv. i samsvar med denne bruksanvisningen og i samsvar med spesielle anvisninger som gjelder for respektive verktøyet. Ta hensyn til arbeidsforholdene og arbeidet som skal utføres. Bruk av elektroverktøy til annet enn tiltenkt formål kan føre til farlige situasjoner.

5.5 Service

- La bare kvalifiserte fagfolk reparere elektroverktøyet, og bruk bare originale reservedeler. På denne måten kan du være sikker på at verktøyet er sikkert å bruke.

6 SPESIELLE SIKKERHETSFORSKRIFTER FOR VINKELSLIPER

- Kontroller om det maksimale turtallet, som er angitt på kappskiven, stemmer overens med maskinens maksimale turtall. Maskinens turtall må ikke overstige kappskivens maksimale turtall.

POWXB20030 NO

• Pass på at kappskivens dimensjoner stemmer overens med maskinens spesifikasjoner.
• Pass på at kappskiven er montert korrekt og at den er festet skikkelig. Bruk aldri noen form for foringer eller adaptere for å få en kappskive til å passe.
• Kappskivene må behandles og oppbevares ifølge leverandørens egne forskrifter.
• Ikke bruk maskinen til å kappe arbeidsstykker som er tykkere enn kappeskivens maksimale slippedybde.
• Ikke bruk kappskiver til vanlige slipeoppgaver.
• Se til at det er tilstrekkelig med gjenger på spindelen når du bruker kappskiver som festes ved å skrus inn på spindelgjengene. Pass på at spindelen er tilstrekkelig beskyttet og ikke kan komme i kontakt med slipeflaten.
• Kontroller kappskivene for eventuelle skader før bruk. Ikke bruk kappskiver som er sprukket, opprevet eller skadet på annen måte.
• La maskinen gå i 30 sekunder uten belastning før den tas i bruk. Slå av maskinen øyeblikkelig hvis den begynner å vibrere unaturlig mye eller hvis det viser seg at den er defekt på en annen måte. Kontroller maskinen og kappskiven grundig før du starter maskinen på nytt.
• Pass på at det eventuelle gnistregnet ikke kan være til fare for mennesker i nærheten og at gnistregnet ikke spruter i retning av lett antennelige stoffer.
• Pass på at arbeidsstykket er tilstrekkelig godt støttet opp eller klemt fast. Hold hendene borte fra den flaten som skal slipes.
• Bruk alltid vernebriller og hørselsvern. Bruk gjerne annet verneutstyr også, som for eksempel verneforkle eller hjelm, og alltid når det er et krav.
• Pass på at monterte kappskiver og hoder er festet i samsvar med produsentens instruksjoner.
• Pass på at festeskiver brukes når slike festeskiver følger med slipeproduktene og når det ellers kreves.
• Hvis verktøyet leveres med vernehette, må verktøyet aldri brukes uten denne vernehetten.
• For verktøy som bruker kappskiver som festes med gjenger, må du passe på at gjengene i skiven er så lange at hele spindelen skrus inn.
• Pass på at ventilasjonsåpningene ikke blokkeres när verktøyet brukes på steder med mye støv.

7 EKSTRA SIKKERHETSINSTRUKSJONER FOR Å UNNGÅ REKYL

Hvis en slipeskive blir hengende fast eller fastklemt av arbeidsstykket, vil kanten på den delen av skiven som treffer punktet der den setter seg fast, grave seg inn i materialet slik at skiven klatrer ut eller slås tilbake. Skiven kan bykse mot eller fra operatøren, avhengig av rotasjonsretningen til skiven når rekylen inntreffer. Slipeskiver kan også brekke under slike omstendigheter. Rekyl er et resultat av feil bruk av verktøyet og/eller feil arbeidsprosedyrer eller arbeidsforhold, og kan unngås hvis du følger disse instruksjonene:

- Alltid ha et fast grep på elektroverktøyet og påse at du posisjonerer deg på en slik måte at kroppen og armen din har nok kraft eller motstand til å stå imot rekylen. Bruk alltid støttehåndtaket, hvis dette er montert, slik at du er sikret maksimal kontroll på rekylen og effekten av dreiemomentet ved oppstart. Operatøren kan kontrollere dreiemomentet hvis sikkerhetsinstruksjonene blir fulgt.

- Aldri plassere hånden i nærheten av roterende tilbehør. Rekylen fra tilbehøret kan føre til at det treffer hånden din.

- Ikke posisjonere kroppen i det området en eventuell rekyl vil inntreffe. Rekylen vil føre til at verktøyet beveger seg i motsatt retning av skivens rotasjonsretning når den setter seg fast.

- Vær spesielt oppmerksom på dette når du arbeider med hjørner, skarpe kanter osv. Unngå at tilbehøret bykser eller setter seg fast. Hjørner, skarpe kanter eller byks gjør at det roterende tilbehøret lettere kan sette seg fast, og at du kan miste kontrollen over verktøyet slik at du heller ikke klarer å motkjempe eller kontrollere rekylen.

POWXB20030 NO

- Du må aldri montere et motorsagblad eller et tagget sagblad. Slike blader vil ofte skape rekyl og øker risikoen for at du kan miste kontrollen over verktøyet.

8 EKSTRA SIKKERHETSREGLER FOR BATTERIER OG LADERE

8.1 Batterier

■ Forsøk aldri å åpne dem, uansett grunn.
- Må ikke oppbevares på steder der temperaturen kan overskride 40 °C.
- Må kun lades ved omgivelsestemperaturer på 4 °C til 40 °C.
- Oppbevar batteriene dine på et kjølig, tørt sted (5 °C - 20 °C). Ikke lagre batterier i utladet tilstand.

- Li-ion batterier bør utlades og lades jevnlig (minst 4 ganger pr. år). Ved lagring over lang tid bør litium-jonbatteriet være ladet til 40 % av kapasiteten.

- Unngå å kortslutte batterier. Hvis det skapes en kobling mellom den positive (+) og den negative (-) polen, direkte eller via utilsiktet kontakt med metall, vil batteriet kortslutte og det vil strømme en intens strøm som skaper varme og som kan føre til batterisprengning eller brann.

- Må ikke opphetes. Hvis batterier varmes opp til over 100 °C, kan pakninger, isolasjon og andre komponenter skades, noe som kan føre til elektrolyttlekkasje og/eller intern kortslutning. Dette kan igjen føre til batterisprengning eller brann. Batterier på ikke kastes i ild, da dette kan føre til eksplosion og/eller intens ildutvikling.

- Under ekstreme forhold kan batterier lekke. Hvis du oppdager væske på batterier, må du gjøre som følger:

- Tørk forsiktig av væsken med en klut. Unngå hudkontakt.

√ Skyll øyeblikkelig med vann. Nøytraliser med en mild syre som f. eks sitronsaft eller eddik

Hvis du får batterisyre i øynene, må øynene skylles i minst 10 minutter med rent vann. Oppsøk lege.

Brannfare! Unngå å kortslutte polene på et løst batteri. Batterier må ikke brennes.

8.2 Ladere

■ Forsøk aldri å lade opp vanlige engangsbatterier.
■ Defekte ledninger må repareres øveblikkelig.
■ Laderen må ikke utsettes for vann.
■ Laderen må ikke åpnes.
■ Ikke stikk objekter i laderen.
■ Laderen er kun beregnet på innendørs bruk.

9 LADING OG INNSETTING ELLER FJERNING AV BATTERIET

9.1 Laderindikasjoner (Fig. 1)

Koble laderen til stikkontakten:

spesifikasjonsoversikten. Lad ikke andre batteripakker eller en batteripakke som ikke passer ordentlig i laderen.

1. Overvåk laderen og batteripakken regelmessig mens de er tilkoblet.
2. Trekk ut kontakten til laderen og koble den fra batteripakken når den er ferdig.
3. La batteripakken kjøle seg helt ned før du bruker den.
4. Oppbevar laderen og batteripakken innendørs, utenfor barns rekkevidde.

MERK: Hvis batteriet er varmt etter kontinuerlig bruk i verktøyet, må du la det kjøle seg ned til romtemperatur før lading. Dette vil forlenge batterienes levetid.

9.2 Fjerning/innsetting av batteri (Fig. 2)

Før du foretar justeringer må du forsikre deg om at verktøyet er slått av eller fjerne batteripakken.

• Hold verktøyet med en hånd og batteripakken (10) med den andre.
• Installere: trykk og skyv batteripakken inn i batteriporten. Sørg for at utløseren på baksiden av batteriet klikker på plass og batteriet er festet før du begynner å bruke det.
• Fjerning: Trykk på batteriutløseren og trekk ut batteripakken samtidig.

9.3 Batterikapasitetsindikator (Fig. 3)

Det er batterikapasitetsindikatorer på batteripakken. Du kan kontrollere kapasiteten på batteriet hvis du trykker på knappen (12). Før du bruker maskinen, må du trykke på bryteren for å kontrollere om batteriet er fullt nok for ordentlig bruk.

10.1 Feste hjelpehåndtaket (Fig. 4)

Advarsel: Før montering og justering må du alltid slå av slipemaskinen og trekke ut batteripakken fra vinkelsliperhuset.

Hjelpehåndtaket (6) kan festes på maskinen i to forskjellige posisjoner: venstre og høyre.

10.2 Montere vernet

■ Monter det beskyttende vernet (7) på girhuset foran.
- Juster plasseringen til vernet ut fra arbeidet du skal utføre.
- Lås beskyttelsesvernet på plass ved å stramme til låseskruene med en sekskantnøkkel eller skrutrekker.
- Kontroller at vernet er godt festet og plassert riktig.

Merk: beskyttelsesvernet må være plassert slik at det beskytter brukeren hvis skiven sprekker under bruk.

10.3 Skifte slipeskiven (Fig. 7-8)

POWXB20030 NO

Forsiktig - en slipeskive som har vært i bruk kan være svært varm!

Advarsel: før montering og justering må du alltid trekke ut batteripakken fra sliperhuset.

• Trykk og hold spindellåsen (2) for å holde spindelen.
• Drei utløpsspindelen til den låses.
  ■ Drei skaftet til det låser.

- Ta av den ytre flensen og den indre flensen med bruk av den medfølgende hakenøkkelen.

- Sett ønsket slipeskive (8) på spindelen og sett på plass ytre og indre flenser. Slipp spindellåsen.

OBS: Spindellåsen må kun trykkes när motoren og spindelen står stille!

Spindellåsen må holdes inne mens skive skiftes!

Slå på sliperen med bruk av PÅ/AV-bryteren (4), og la den gå i 30 sekunder for å kontrollere at den fungerer ordentlig og at det ikke er noen unormale vibrasjoner. Stopp sliperen straks hvis det oppstår tung vibrasjon, og undersøk årsaken.

For slipeskiver og kuttehjul med en tykkelse på opptil ca. 3 mm skrur du på den ytre flensen med den flate siden vendt mot slipeskiven eller kuttehjulet.

11 BRUK

Slå på vinkelsliperen ved å trykke ned den bakre posisjonen på PÅ/AV-bryteren (4) som pil 1 viser på Fig. 9 og å skyve bryteren forover som pil 2 viser på Fig. 9 og låse den i "ON"-posisjon (PÅ).

11.1.2 Slå av

Trykk ned den bakre posisjonen på PÅ/AV-bryteren (4). Den returnerer automatisk til "OFF"-posisjonen (AV) og verktøyet slår seg av. Slipp ikke sliperen før den har stoppet.

Slipeskiven fortsetter å rotere en stund etter at maskinen er slått av.

Merk: bryteren på denne vinkelsliperen har en beskyttelsesfunksjoner som slår av sliperen og unngår personskader og skader på eiendom på grunn av at den plutselig startes opp igjen etter at du har slått den av.

12 ARBEID

12.1 Sliping

Hold godt fast i håndtaket (3) og hjelpehåndtaket (6) og slå maskinen på. Unngå å blokkere ventilasjonsåpningene med hånden, da dette kan føre til at motoren overopphetes. La spiveskiven nå full hastighet. Legg spiveskiven an mot arbeidsstykket. Du oppnår maksimal effekt ved å holde spiveskiven i 15-30 grader i forhold til arbeidsstykket. Beveg vinkelsliperen rolig over

arbeidsstykket. La slipeskiven få tid til å arbeide. Det er sjelden nødvendig å trykke slipeskiven hardt mot flaten du sliper. Det kan komme gnister fra motoren under bruken. Dette er normalt og betyr ikke at det er en defekt på vinkelsliperen. Slå av vinkelsliperen etter bruk.

13 RENGJ∅RING OG VEDLIKEHOLD

13.1 Rengjøring

• Hold ventilasjonssporene på maskinen rene for å unngå at motoren overopphetes.
• Rengjør maskinhuset regelmessig jevnlig med en myk klut, helst etter hver gangs bruk.
• Sørg for at ventilasjonssporene er frie for støv og skitt.
• Gjenstridig skitt fjernes med en myk klut som er fuktet med såpevann.

Støyemisjonsverdier målt i samsvar med relevant standard. (K=3)

Lydtrykknivå LpA

89 dB(A)

Lydeffektnivå LwA

100 dB(A)

VIKTIG! Bruk hørselsvern när lydtrykket er over 85 dB(A).

aw (Vibrasjon)

Maks. 1,8 m/s ^4

K = 1,5 ~m / s^2

16 GARANTI

- Dette produktet garanteres for en periode på 36 måneder fra datoen produktet ble kjøpt av første bruker.

- Denne garantien dekker alle material- eller produksjonsfeil, med unntak av: batterier, ladere, defekte deler som følge av vanlig slitasje, f.eks. lagre, børster, kabler og plugger eller tilbehør som bor, borebits, sagblader osv. eller skader eller feil som skyldes feil bruk, uhell eller endringer. Garantien dekker heller ikke kostnader ved forsendelse.

- Skader og/eller defekter som skyldes ukorrekt bruk dekkes heller ikke av garantien.

- Vi fraskriver oss også alt ansvar for personskader som skyldes ukorrekt bruk av verktøvet.

- Reparasioner må utføres ved et autorisert kundeservicesenter for Powerplus-verktøy.

- Du kan alltid få flere opplysninger ved å ringe 00 32 3 292 92 90.

- Alle transportkostnader skal alltid betales av kunden, med mindre noe annet er skriftlig avtalt

- Garantien dekker ikke skader som skyldes manglende vedlikehold eller overbelastning.

- Garantien dekker bestemt ikke skader som skyldes inntrenging av væsker, inntrenging av mye støv, overlagt skade (med hensikt eller ved grov uaktsomhet), feilaktig bruk (brukt til et formål produktet ikke er egnet for), ikke-kompetent bruk (for eksempel ved at anvisningene i håndboken ignoreres), feilaktig montering, lynnedslag eller feil nettspenning. Denne listen er ikke begrensende.

- Garantikrav som aksepteres vil aldri føre til en forlengelse av garantiperioden. Heller ikke vil en ny garantiperiode starte dersom produktet erstattes.

- Vi forbeholder oss retten til å avvise ethvert krav der kjøpet ikke kan verifiseres, eller när det er åpenbart at produktet ikke har blitt korrekt vedlikeholdt (rene ventilasjonsåpninger, kullbørster skiftet regelmessig, osv).

- Du må ta vare på kvitteringen som bevis på datoen for kiøpet.

- Verktøyet må returneres til din forhandler (uten demontering) i en akseptabel, ren tilstand (i originalemballasjen), sammen med kvittering på kjøpet.

- Verktøvet må lades opp minst én gang per måned for å sikre optimal funksion.

17 MILJ∅

Hvis det skulle være nødvendig å skifte ut maskinen etter lang tids bruk, må den ikke kastes i husholdningsavfallet. Kast den på en miljømessig forsvarlig måte. Avfall produsert av elektriske maskiner bør ikke bli behandlet som normalt husholdningsavfall. Sørg for å resirkulere der hvor spesialanlegg eksisterer. Be lokale myndigheter eller forhandler om råd angående tømming og resirkulering.

18 SAMSVARSERKLÆRING

varo

VARO-Vic. Van Rompuy N.V. – Joseph Van Instraat 9 – BE2500 Lier – Belgia, erklærer at,

Produkt: VINKELSLIPER 20 V

Merke: POWERplus

Modell: POWXB20031

oppfyller de vesentlige kravene og andre relevante bestemmelser i gjeldende EU-direktiver, basert på bruken av europeiske, harmoniserte standarder. Enhver uautorisert endring av apparatet vil annullere denne erklæringen.

Eu-Direktiver (med eventuelle endringer inntil dato for underskrift):

2011/65/EU

2006/42/EC

2014/30/EU

Europeiske harmoniserte standarder (med eventuelle endringer inntil dato for underskrift):

EN60745-1:2009

EN60745-2-3 : 2011

EN55014-1 : 2017

EN55014-2 : 2015

Oppbevarer av teknisk dokumentasjon: Philippe Vankerkhove, VARO – Vic. Van Rompuy N.V.

Undertegnede handler på vegne av selskapets CEO,

Apparatbeskrivelse: Vinkelsliber 20 V

9.2 Borttagning/montering av batteri (Fig. 2)....8

10.2 Montering av skyddskåpan....8

10.3 Byte av slip-/kapskiva (Fig. 7-8)....9

11 ANVÄNDNING 9

9.2 Borttagning/montering av batteri (Fig. 2)
