HASZNÁLATI ÚTMUTATÓ SFL 10x30 ZEISS

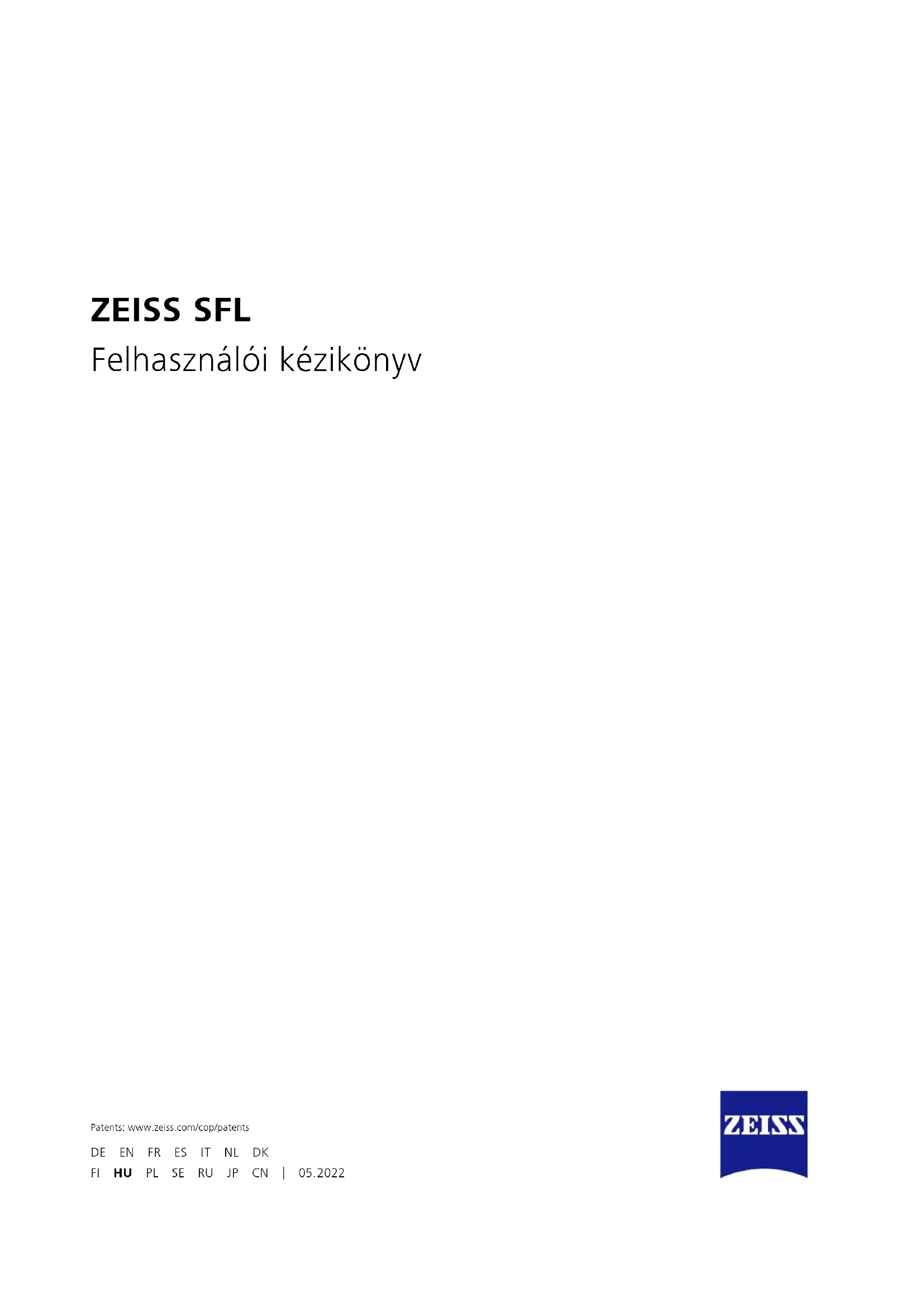

Felhasználói kézikönyv
-
ábra 2. ábra

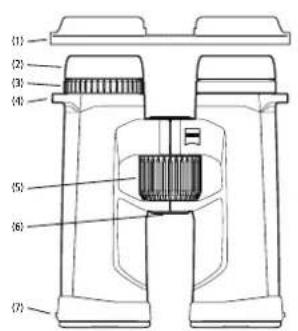

ALKATRÉSZEK MEGNEVEZÉSE -
Szemlencsevédő fedél
- Szemkagylók
- Dioptriakiegyenlítés
- Tartószíjhurok
- Fókuszáló kerék
- 1/4"-es állványadapter tartója
- Objektivvedő fedél
Gratulálunk az új ZEISS SFL® távcsöhöz. Élvezze a természethű képek impozáns élményét, amely rendkívüli fényerővel és a részletek kifinomult megjelenítésével tűnik ki.
A ZEISS márka termékei kiváló optikai teljesítményükkel, gondos kidolgozásukkal és hosszú élettartamukkal tűnnek ki. Kövesse az alábbi használati tudnivalókat, biztosítva a termék optimális használatát, hogy az hosszú évekig hű kisérője maradhasson.
Vegye figyelembe a biztonsági utasitásokat, melyek itt érhetők el;
Termék Rendelési szám Szállítási terjedelem
| 8 x 40 52 40 23 Távcső | Szemlencsevédő fedélObjektívvédő fedélTartószíjHorótáska tartószijjalOptikatisztító kendőRövid útmutatóBiztonsági utasítások |
| 10 x 40 52 40 24 |
SZEMTÁVOLSÁGHOZ VALÓ IGAZÍTÁS (PUPILLATÁVOLSÁG)
Hajtsa a távcső két felét a középtengely mentén egymás felé, amíg a két szemlencse távolsága az Ön szemtávolságának megfelelő nem lesz. Így a szeme számára optimális képet éri el. Az optimális szemtávolságot akkor éri el, ha a távcsövön át a két szemmel való megfigyelés során egy kör alakú kép jön létre (2. ábra).
KÉPÉLESSÉG BEÁLLÍTÁSA
A távcső rendelkezik egy fókuszáló kerékkel, valamint egy kerékkel a dioptria kiegyenlítéséhez. A beállításhoz csukja be a jobb szemét, és a fókuszáló kerék segítségével állítsa be élesre a képet a távcső bal oldali felén (3. ábra).
Ezt követően csukja be a bal szemét, és állítsa utan – ha szükséges – a dioptriaikiegyenlítés segítségével a távcső jobb oldali felének képélességét (4. ábra). A dioptriaikiegyenlítés beállítása egy „+“ és „-” jellel ellátott skálát tartalmaz, és referenciapontként rendelkezik egy indexponttal is. Jegyezze meg a személyes beállítását, így minden távcsönél gyorsan beállíthatja saját dioptriaikiegyenlítését.
A különböző távolságokban való élesre állításhoz már csak a fókuszáló kereket kell használnia (5. ábra).
Fontos: A két kép élesre állításához mindig ugyanazt a tárgyat használja!
A SZEMKAGYLÓK BEÁLLÍTÁSA, MEGFIGYELÉS SZEMÜVEGGEL ÉS SZEM-ÜVEG NÉLKÜL
Szemüveg nélküli megfigyeléskor a készüléket kicsavart szemkagylókkal használja. Ehhez az óramutató járásával ellentétes irányba tekerje ki felfelé a szemkagylókat (6. ábra), igény szerint a legfelső állásig (6. ábra - A ábrázolás).
A szemkagylókat négy pozícióban rögzítheti, az alsóban és a felsőben, valamint két köztes pozícióban. Ennek a beállítási lehetőségnek koszonhetően változtatható a szem távolsága a kilépő pupillához képest, és így minden felhasználó számára egyedileg beállítható.
Szemüveggel való megfigyeléskor tekerje a szemkagylókat (az óramutató járásával megegyező irányba) a legalsó állásig (6. ábra - B ábrázolás).
Fontos: Ha a szemkagylókat kitekert állapotban tovább tekeri az óramutató járásával ellentétesen, akkor azok kilazulhatnak. Ez szándékosan van így, lásd „A szemkagylók tisztítása és cseréje”.
A SZEMKAGYLÓK TISZTÍTÁSA ÉS CSERÉJE
Cseréhez vagy tisztításhoz a szemkagylók teljesen letekerhetők a távcsöröl. A 6. ábrán bemutatottak szerint tekerje ki a szemkagylókat a legfelső rögzített állásukig, majd azonos irányba még kijebb a meneten, amíg a szemkagylók teljesen letekerednek.
A szemkagylók tisztítását vagy cseréjét követően az óramutató járásával megegyező irányba tekerja be őket teljesen a szemlencsére (läsd még: „A szemkagylók beállítása, Megfigyelés szeműveg nélkül és szeműveggel”). Kicsit erősebben az óramutató járásával megegyező irányba enyhén elforgata a szemkagylók menete beakad a legalacsonyabb beállításba. Ezt követően a rögzített állások révén a megszokott módon állíthatja be a szem és a szemlencse közötti kívánt távolságot.
A TARTÓSZÍJ ÉS A VÉDŐFEDELEK FELHELYEZÉSE
A csomagolás tartalmazza a tartószijat, a szemlencsevédő fedelet és az objektivvédő fedeleket. A 7. ábrán látható módon a szemlencsevédő fedél rögzítése a távcsövön a tartószíjhurkon keresztül a tartószíjjal történik.
A szíj hosszát a szíj megleszítésével vagy kiengedésével állíthatja be a kívánt mértékre (8. ábra). Szükség szerint a szemlencsevédő fedél másik oldalán ugyanebben a sorrendben járjon el. Saját megítélése szerint a szemlencsevédő fedelet felhelyezheti akár csak az egyik oldaira is.
Az objektívvédő fedelek közül a bal oldalit „L“, a jobb oldalit pedig „R“ betű jelöli, és a bal, illetve a jobb távcsőfélre kell öket felhelyezni (9. ábra).
A SZEMLENCSE- ÉS OBJEKTÍVVÉDŐ FEDÉL HASZNÁLATA
A szemlencsevédő fedelet a szemkagylókra kell helyezni (9. ábra). Ennek során megtarthatja a kívánt pupillatávolságot a kilépésnél. A távcső használata előtt hajtsa le a fedelet (10. ábra).
A felhelyezett objektivwédő fedelek tartósan a távcsövön maradhatnak, és használat előtt csak le kell hajtani öket (10. ábra).
ÁLLVÁNYADAPTEREK FELHELYEZÉSE
A ZEISS SFL-sorozat távcsöveit az 1/4"-es ZEISS állványadapterrel vagy a ZEISS Binofix univerzális állványtartóval együtt rögzítheti bármelyik kereskedelmi forgalomban kapható fotóállványon.
A ZEISS állványok és állványadapterek, valamint további tartozékok rendelési számait a „Tartozékok a ZEISS SFL termékekhez” című fejezetben találja.
ÁPOLÁS ÉS KARBANTARTÁS
A távcső ZEISS LotuTec® bevonattal van ellátva. A lencsefelület hatékony védörétege a különösen sima felületnek és az ezáltal elért lepergető hatásnak köszönhetően érezhetően csökkentű a lencse szennyeződését. A szennyeződések kevésbé tapadnak meg, és ha mégis, akkor gyorsan, könnyen és foltmentesen eltávolithatók. A LotuTec® bevonat nagyon ellenállóképes és kopásálló.
A lencséken lévő durva szennyeződéseket (pl. homok) ne törölje le, hanem inkább fúvassa le a lencséről, vagy távolítsa el a lencsékről egy finom szálú szórecset segítségével. Az ujlenyomatok egy bizonyos idő elteltével káros hatással lehetnek a lencse felületére. A lencsefelületek legegyszerűbben rálehelve, majd egy tiszta, optikai célokra alkalmas törlökendővel utántörölve tisztíthatók. Az optikai eszközökön különösképpen a trópusokon fellépő gombásodás ellen a külső lencsefelületek száraz és állandóan jól szellőző helyen történő tárolása a legjobb megoldás. A ZEISS SFL távcső nem igényel egyéb különleges ápolást.
A ház és a gumirozás szennyeződési töbonyire meleg vízzel, pamutkendővel és enyhe dörzsöléssel eltávolíthatók.
TARTOZÉKOK A ZEISS SFL TERMÉKHEZ ^1
A tartozék nem tartozik a szállítási terjedelembe.
ÜGYFÉLSZOLGÁLAT, PÓTALKATRÉSZEK ÉS GARANCIA
A szervizzel vagy pótalkatrészekkel kapcsolatos kérdések esetén, vagy ha a garanciális feltételeket szeretné letölteni, látogasson el a weboldalunkra:
További kérdések esetén forduljon hozzánk az alábbi elérhetőségeken:
ZEISS Customer Service
Carl Zeiss Sports Optics GmbH Gloelstr. 3-5, 35576 Wetzlar, Németország
Telefon: +49 800 934 77 33
E-mail: consumerproducts@zeiss.com
ZEISS Customer Service USA
Carl Zeiss SBE, LLC
Consumer Products
| 8x40 10x40 | |||
| Nagyítás 8 10 | |||
| Az objektív hasznos átmérője mm 40 40 | |||
| Kilépő pupilla átmérője mm 5 4 | |||
| Szürkületi érték 17,9 20 | |||
| Látómező | m/1.000 m(ft/1000 yds) | 140(420) | 115(345) |
| Szubjektív látószög | ° 60 62 | ||
| Közelállítási határ m (ft) 1,5 (4,9) 1,5 (4,9) | |||
| Dioptriaállítási tartomány dpt ±4±4 | |||
| Pupillatávolság a kilépésnél mm 18 18 | |||
| Pupillatávolság | mm 52-74 | 52-74 | |
| Prizmarendszer | Schmidt-Pechan | Schmidt-Pechan | |
| Edzés | T* | T* | |
| Nitrogéntöltés | |||
| Vízhatlanság | mbar | 400 | 400 |
| Üzemi hömérséklet | °C(°F) | -20/+55(-4/+131) | -20/+55(-4/+131) |
| Hossz | mm (in) | 144 (5,7) | 144 (5,7) |
| Szélesség 65 mm-espupillatávolságnál | mm (in) | 114 (4,5) | 114 (4,5) |
| Tömeg | g (oz) | 640 (22,6) | 640 (22,6) |
A müszaki továbbfejlesztés érdekében a kivitel és a szállitási terjedelem módosításának joga fenntartva.
