HASZNÁLATI ÚTMUTATÓ TS 57-1400 KE Güde

EU- Megfelelőségi nyilatkozat

Üzembe helyezés SLO Uvedba v pogon

šku zuba píly. A vágási mélységet a munkadarab vastagságának megfelelően kell megválasztani. A fűrészlapból a munkadarab alatt kevesebb mind egy teljes fogmagas- ságnyinak kell kilátszania.

Üzembe helyezés SLO Uvedba v pogon

Üzembe helyezés SLO Uvedba v pogon

Azokat a tartozékokat, amelyek gyárilag nincsenek a készülékhez mellékelve, külön lehet megrendelni. SLO Oprema – ni vsebovana v obsegu dobave, priporočeno dopolnilo iz programa opreme.

Üzembe helyezés SLO Uvedba v pogon

Üzembe helyezés SLO Uvedba v pogon

Üzembe helyezés SLO Uvedba v pogon

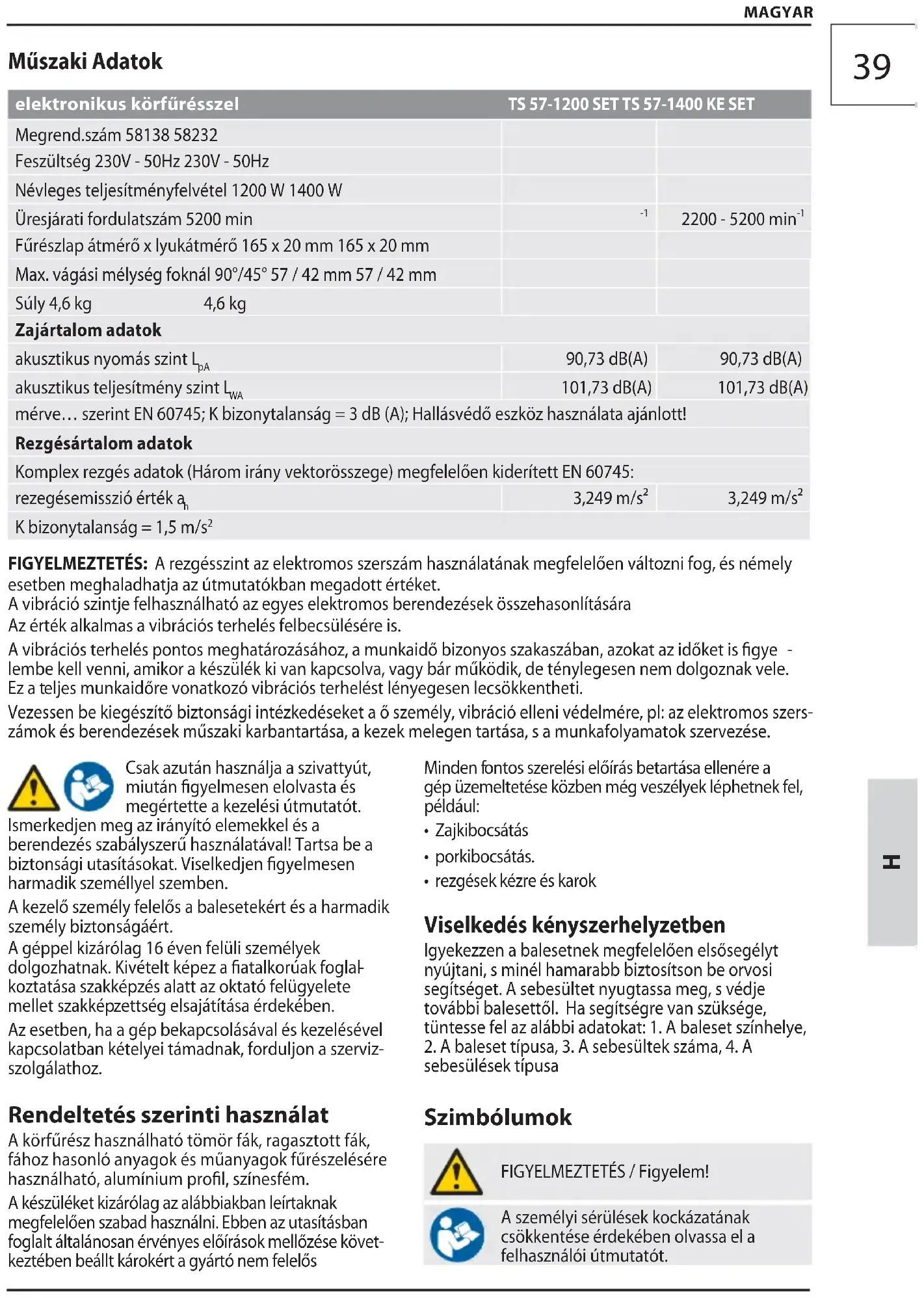

MAGYAR Műszaki Adatok elektronikus körfűrésszel TS 57-1200 SET TS 57-1400 KE SET Megrend.szám 58138 58232 Feszültség 230V - 50Hz 230V - 50Hz Névleges teljesítményfelvétel 1200 W 1400 W Üresjárati fordulatszám 5200 min

Fűrészlap átmérő x lyukátmérő 165 x 20 mm 165 x 20 mm Max. vágási mélység foknál 90°/45° 57 / 42 mm 57 / 42 mm Súly 4,6 kg 4,6 kg Zajártalom adatok akusztikus nyomás szint L

90,73 dB(A) 90,73 dB(A) akusztikus teljesítmény szint L

101,73 dB(A) 101,73 dB(A) mérve… szerint EN 60745; K bizonytalanság = 3 dB (A); Hallásvédő eszköz használata ajánlott! Rezgésártalom adatok Komplex rezgés adatok (Három irány vektorösszege) megfelelően kiderített EN 60745: rezegésemisszió érték a

FIGYELMEZTETÉS: A rezgésszint az elektromos szerszám használatának megfelelően változni fog, és némely esetben meghaladhatja az útmutatókban megadott értéket. A vibráció szintje felhasználható az egyes elektromos berendezések összehasonlítására Az érték alkalmas a vibrációs terhelés felbecsülésére is. A vibrációs terhelés pontos meghatározásához, a munkaidő bizonyos szakaszában, azokat azidőket is gye

lembe kell venni, amikor a készülékki van kapcsolva, vagy bár működik, deténylegesen nem dolgoznak vele. Ez a t eljesmunkaidőre vonatkozó vibrációs terheléstlényegesen lecsökkentheti. Vezessen be kiegészítő biztonsági intézkedéseketa ő személy, vibráció elleni védelmére, pl: az elektromos szers- zámok ésberendezések műszaki karbantartása, a kezek melegen tartása, s a munkafolyamatok szervezése. Csak azután használja a szivattyút, miután gyelmesen elolvasta és megértette a kezelési útmutatót. Ismerkedjen meg az irányító elemekkel és a berendezés szabályszerű használatával! Tartsa be a biztonsági utasításokat. Viselkedjen gyelmesen harmadik személlyel szemben. A kezelő személy felelős a balesetekért és a harmadik személy biztonságáért. A géppel kizárólag 16 éven felüliszemélyek dolgozhatnak. Kivételt képez a atalkorúakfoglal

koztatása szakképzés alatt az oktató felügyelete melletszakkép zettség elsajátítása érdekében. Az esetben, ha a gép bekapcsolásával és kezelésével kapcsolatban kételyei támadnak, forduljon a szerviz- szolgálathoz. Rendeltetés szerinti használat A körfűrész használható tömör fák, ragasztott fák, fához hasonló anyagok és műanyagok fűrészelésére használható, alumínium prol, színesfém. A készüléket kizárólag az alábbiakban leírtaknak megfelelően szabad használni. Ebben az utasításban foglalt általánosan érvényes előírások mellőzése követ- keztében beállt károkért a gyártó nem felelős Minden f ontos szerelési előírás betartása ellenére a gép üzemeltetése közben még veszélyek léphetnek fel, például:

• rezgések kézre és karok Viselkedés kényszerhelyzetben Igyekezzen a balesetnek megfelelően elsősegélyt nyújtani,s minél hamarabb biztosítson be orvosi segítséget. Asebesültet nyugtassa meg, s védje további balesettől. Ha segítségre van szüksége, tüntesse fel az alábbiadatokat: 1. A baleset színhelye,

2. A baleset típusa, 3. A sebesültek száma, 4. A

sebesülések típusa Szimbólumok FIGYELMEZTETÉS / Figyelem! A személyi sérülések kockázatának csökkentése érdekében olvassa el a felhasználói útmutatót.D

Viseljen védő szemüveget Hallásvédő eszköz használata ajánlott! Hordjon e célra alkalmas porvédőmaszkot. Hordjon védőkesztyűt! Mindennemű tisztítási, karbantartási munka előtt mindig húzza ki a villásdugót a fali dugaljból.

II. védelmi osztályú elektromos szerszám.

CE jelzet Hibás és/vagy tönkrement villany, vagy elektromosgépeket át kell adni az illetékes hulladékgyűjtő telepre. Tömör fa (kemény, puha), forgács- és kemény farostlemezek, laminált fa, bútor- lapok, furnérozott és bevont lapok Műanyagok, szálerősítésű műanyagok (GfK), papír és szövet, akrilüveg Gipsz- és cementkötésű rostlemezek Alumínium lemezek és prolok 15 mm-ig Figyelmeztetés Olvassa el az összes biztonsá- gi utasítást és rendelkezést. Az alábbi utasítások hibás betartása áramütés, tűz és/vagy súlyos baleset- veszélyt jelent. A jövőbeni újraolvasáshoz őrizzen meg minden biztonsági utasítást és rendelkezést. Kézi körfűrészekre vonatkozó biztonsági útmutatások Fűrészelési mód

VESZÉLY: Sohase tegye be a kezét a fűrészelési területre és sohase érjen hozzá a fűrészlaphoz. Fogja meg a másik kezével a pót- fogantyút vagy a motorházat. Ha mindkét kezével tartja a körfűrészt, akkor az nem tudja megsérteni a kezét. b) Sohase nyúljon be a munkadarab alá. A védőburkolat a munkadarab alatt nem nyújt védel- met a fűrészlappal szemben.

A vágási mélységet a munkadarab vasta- gságának megfelelően kell megválasztani. A fűrészlapból a munk adarab alatt kevesebb mind egy teljes fogmagasságnyinak kell kilátszania. d) Sohase a kezével vagy a lábán vagy a lábával próbálja meg a fűrészelésre kerülő munkadarabot lefogni. A megmunkálásra kerülő munkadarabot mindig egy stabil alapra rögzítse. Nagyon fontos, hogy a munkadarabot biztonságosan rögzítse, hogy csökkentse a fűrészlap beékelődésekor felmerülő veszélyeket, mindenekelőtt annak veszélyét, hogy a munkadarab vagy a készülék nekivágódjon valame- lyik testrésznek.

A készüléket a szigetelt markolatfelületeket fogva tartsa, ha olyan munkálatokat végez, melyeknél a vágószerszám rejtett elektromos vezetékekbe vagy saját vezetékébe ütközhet. A vágószerszám feszültségvezető vezetékkel való érintkezésekor a készülék fém részei is feszültség alá kerülhetnek, és elektromos áramütés következhet be. f) Hosszirányú vágásokhoz használjon mindig egy ütközőt vagy egy egyenes vezetőlécet. Ez megnöveli a vágás pontosságát és csökkenti a fűrészlap beakadásának lehetőségét. g) Mindig csak a helyes méretű és a készülék

nek megfelelő rögzítő (például csillagalakú vagy k örkeresztmetszetű) nyilással ellátott fűrészlapokat használjon. Azok a fűrészlapok, ame- lyek nem illenek hozzá a fűrész rögzítő alkatrészeihez, nem futnak körkörösen és ahhoz vezetnek, hogy a kezelő elveszti a készülék feletti uralmát. h) Sohase használjon megrongálódott vagy hibás fűrészlap-alátéttárcsákat vagy -csavarokat. A fűrészlap-alátéttárcsák és -csavarok kifejezetten az Ön fűrészéhez kerültek kifejlesztésre és hozzájárulnak annak optimális teljesítményéhez és biztonságához. Egy visszarugás okai és megelőzésének módja: - egy visszarúgás a beakadó, beékelődő, vagy hibás helyzetbe állított fűrészlap következtében fellépő hirtelen reakció, amely ahhoz vezet, hogy a fűrész, amely felett a kezelő elvesztette az uralmát, akaratla

nul kiemelkedik a munkadarabból és a kezelő személy felé muta tó irányba mozdul; - ha a fűrészlap az összezáródó fűrészelési résbe beakad vagy beékelődik és leblokkol, és a motor ereje az egész készüléket a kezelő személy irányába rántja vissza; - ha a fűrészlapot megfordítva vagy hibás irányba állítva teszik be a vágásba, a fűrészlap hátsó élén elhelyezkedő fűrészfogak beakadhatnak a munka

darab felületébe, melynek következtében a fűrészlap kilép a v ágásból és a fűrész hátrafelé, a kezelő személy felé mutató irányba ugrik. Egy visszarugás mindig a fűrész hibás vagy helytelen használatának kövtkezménye. Ezt az alábbiakban leírásra kerülő megfelelő óvatossági intézkedésekkel meg lehet gátolni.D

MAGYAR DEH a) Tartsa a fűrészt mindkét kezével szorosan fogva és hozza a karjait olyan helyzetbe, ame- lyben a visszaütő erőket jobban fel tudja venni. A fűrészlaphoz viszonyítva mindig oldalt álljon, sohase hozza a fűrészlapot a testével egy síkba. Egy visszarúgás esetén a körfűrész hátrafelé is tehet egy ugrást, de megfelelő intézkedések meghozatala esetén a kezelő személy a visszaütő erőket fel tudja fogni. b) Ha a fűrészlap beszorul, vagy a fűrészelési folyamat valami más okbók megszakad, engedje el a be-/kikapcsolót és tartsa nyugodtan a fűrészt a munkadarabban, amíg a fűrészlap teljesen le nem áll. Sohase próbálja meg kivenni a fűrészt a munkadarabból, vagy hátrafelé húzni, amíg a fűrészlap még mozgásban van és amíg még egy visszarugás léphet fel. Keresse meg a fűrészlap bes- zorulásának okát és megfelelő intézkedéssel hárítsa el a hibát

c) Ha a munkadarabban álló fűrészlapot újra el akarja indítani, először hozza a fűrészlapot a fűrészelési rés közepére, és ellenőrizze, nincs-e beakadva egy vagy több fog a munkadarabba. Ha a fűrészlap be van szorulva, akkor az újraindításkor kiugorhat a munkadarabból, vagy egy visszarugást is okozhat. d) Nagyobb lapok megmunkálásánál támass

za ezt megfelelően alá, nehogy egy beszorult fűrészlap következtében visszarugás lépjen fel. A nagyobb méretű lapok saját súlyuk alatt lelóghat- nak, illetve meggörbülhetnek. A lapokat mindkét oldalukon, mind a fűrészelési rés közelében, mind a szélükön alá kell támasztani. e) Sohase használjon életlen vagy megrongá- lódott fűrészlapokat. Az életlen vagy hibásan beállított f ogú fűrészlapok egy túl keskeny vágási résben megnövekedett súrlódáshoz, a fűrészlap bera- gadásához és visszarugásokhoz vezetnek. f) A fűrészelés előtt húzza meg szorosra a vágási mélység és vágási szög beállító elemeket. Ha a fűrészelés során megváltoznak a beállítások, a fűrészlap beékelődhet és a fűrész visszarúghat. g) Különösen óvatosan kell dolgozni, ha egy nem átlátható területen, például egy fal egyik oldalán hajt végre „süllyesztő vágást“. Az anyagba besüllyedő fűrészlap a fűrészelés közben kívülről nem látható akadályokban megakadhat és ez egy visszarúgáshoz vezethet. Az alsó védősapka funkciója a) Ellenőrizze minden használat előtt, hogy a védőburkolat tökéletesen zár-e. Ne használja a fűrészt, ha a védőburkolat nem mozog szabadon és nem zár azonnal. Sohase akassza be vagy kösse meg nyitott helyzetben az alsó védőburkolatot. Ha a fűrész véletlenül leesik a padlóra, a védőburkolat meggörbülhet. Gondoskodjon arról, hogy a védőburkolat szabadon mozogjon és semmilyen vágási szögnél és vágási mélységnél sem érintse meg sem a fűrészlapot, sem a berendezés egyéb alkatrészeit. b) Ellenőrizze használat előtt a védőburkolat és a rugó állapotát és működését. Ha a védőburkolat és annak mozgató rugója nem működik tökélete

sen, akkor végeztesse el a megfelelő karbantartási munkák at. Megrongálódott alkatrészek, ragasztós lerakódások, vagy forgácsok lelassítják az alsó védőburkolat működését. c) A nem merőleges irányban végrehajtott “süllyesztő vágás” előtt biztosítsa be a fűrész vezetőlapját oldalirányú eltolódás ellen. 0 d) Sohase tegye le a fűrészt a munkapadra vagy a padlóra, ha a védőburkolat nem borítja be telje

sen a fűrészlapot. Egy védetlen, utánfutó fűrészlap a vágási ir ánnyal ellenkező irányba mozog és mindenbe belevág, ami az útjába kerül. Ügyeljen ekkor a fűrész utánfutási idejére. További biztonsági és munkavég- zési utasítások Használjon védőfelszerelést! Ha a gépen dolgozik, mindig hordjon védőszemüveget! Javasoljuk a védőruházat, úgymint porvédő maszk, védőcipő, erős és csúszásbiztos lábbeli és hallásvédő használa- tát. A munkavégzéskor keletkező por az egészségre ártalmas lehet. Ilyen esetben ajánlatos a megfelelő elszívó berendezés és a védőmaszk használata. A munkaterületen lerakódott port alaposan el kell takarítani. A csatlakozókábelt tartsa mindig a gép hatósugarán kívül. A kábelt mindig hátrafele vezesse, el a géptől! Nem szabad olyan anyagokat megmunkálni, ame

lyek egészségre veszélyesek (pl. azbesztet). Falban, f ödémben, aljzatban történő fúrásnál foko- zottan ügyelni kell az elektromos-, víz- és gázveze- tékekre. A h asznált szerszám megakadása esetén haladék- talanul kapcsolja ki a berendezést! Ne kapcsolja be a be rendezést mindaddig, amíg a szerszám szorul; ellenkező esetben a nyomatéknak köszönhetően a gép visszaüthet. Derítse ki és szüntesse meg az alkalmazott szerszám beszorulásának okát, eközben ügyeljen a biztonsági rendelkezések betartására. Ennek következők lehetnek az okai:

• a szerszám elakad a megmunkálandó munkadar- abban

a megmunkálandó anyag átszakadt

• az elektromos szerszám túlterhelése Ne nyúljon a járó gépbe. A munka közben keletkezett forgácsokat, szilkánkokat, törmeléket, stb. csak a kés- zülék teljes leállása után szabad a munkaterületről

távolítani. FIGYELMEZTETÉS! Égési sérülések veszélye A betétszerszám az alkalmazás során felforrósodhat.

• a készülék lerakásakor A megfelelő előtolási sebesség megválasztásával ke- rülje el a fűrészlap túlhevülését, valamint műanyagok vág ásakor az anyag megolvadását.D

MAGYAR Hálózati Csatlakoztatás Kizárólag hiba áram elleni védőkapcsolóval használható (RCD előírás szerint max. hibaáram 30mA). A készüléket csak egyfázisú váltóáramra és a teljesítménytáblán megadott hálózati feszültségre csatlakoztassa. A csatlakoztatás védőérintkező nélküli dugaszolóaljzatokra is lehetséges, mivel a készülék felépítése II. védettségi osztályú. A készü- léket csak kikapcsolt állapotban szabad ismét áram

á helyezni. Karbantartás Mindennemű tisztítási, karbantartási munka előtt mindig húzza ki a villásdugót a fali dugaljból. Javításokat és azokat a munkákat, melyeket a has- ználati utasítás nem tartalmaz, kizárólag autorizált szakemberek v égezhetik! Csak eredeti tartozékokat és eredeti pótalkatrészeket alkalmazzon! Tartsa mindig tisztán a gépet, különösen pedig a szellőző nyílásokat. Soha ne tisztítsa a gépházat vízsugárral! A műanyag részeket ne tisztítsa oldószerekkel, tűzveszélyes vagy mérgező hatású folyadékokkal. Tis

ztításhoz csak benedvesített ruhadarabot használjon. Vigy ázat! A készülék tápkábelének megsérülése esetén a kapcsolódó veszélyek elkerülése érdekében cseréltesse azt ki a gyártó márkaszervizével vagy más, megfelelő szakvégzettséggel rendelkező személlyel. Kizárólag rendszeresen karbantartott és kezelt gép lehet megbízható segédeszköz. Elégtelen karbant

artás és kezelés előre nem látható balesetekhez és sérülésekhez v ezethet. Szükség esetén nézze meg a pótalkatrész listát a www.guede.com honlapon

Az azonosság megitélésének a módja

Garantált akusztikus teljesítményszint

Műszaki dokumentáció összeállításra felhatalmazva
