HASZNÁLATI ÚTMUTATÓ GLSP 1005 Gardenline

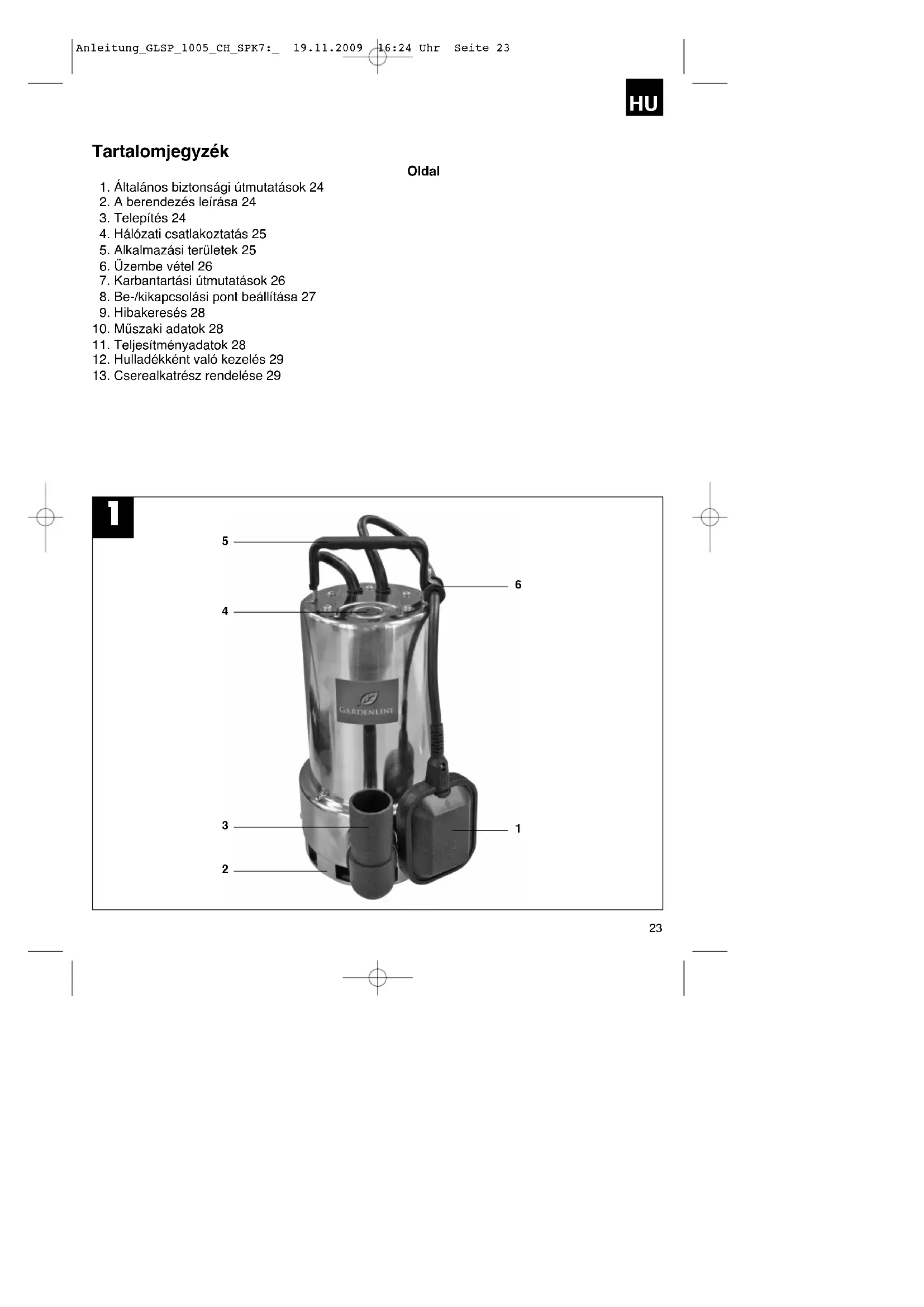

Tartalomjegyzék Oldal

11. Általános biztonsági útmutatások 24

12. A berendezés leírása 24

14. Hálózati csatlakoztatás 25

15. Alkalmazási területek 25

17. Karbantartási útmutatások 26

18. Be-/kikapcsolási pont beállítása 27

10. Műszaki adatok 28

11. Teljesítményadatok 28

12. Hulladékként való kezelés 29

13. Cserealkatrész rendelése 29

Anleitung_GLSP_1005_CH_SPK7:_ 19.11.2009 16:24 Uhr Seite 23Mielőtt ezt a szennyvízszivattyút üzembe helyezné, olvassa el a biztonsági utasításokat és a használati útmutatót figyelmesen végig. Falls Sie das Gerät an andere Personen übergeben sollten, händigen Sie die Bedienungsanleitung bitte mit aus. Őrizze meg jól a használati útmutatót! Csomagolás: A szállítás alatti sérülések elkerülése végett a berendezés csomagolásban található. A csomagolások nyersanyagok, melyek újrahasznosítással visszajuttathatók a nyersanyag körforgásba.

1. Biztonsági útmutatások

Vigyázat! Állóvizeknél, kerti és fürdőtavaknál és környezetükben a szivattyú használata kizárólag 30 mA-es hibaárammérővel szerelt hibaáram-biztonsági kapcsolóval ( VDE 0100 alapján 702-es és 738-as alkatrész) engedélyezett. A szivattyú nem alkalmazható olyan úszó, pancsoló stb. medencékben, melyekben üzemeltetés közben személyek vagy állatok tartózkodhatnak. Ember vagy állat benntartózkodása közben a szivattyú üzemeltetése nem engedélyezett. Kérdezze meg az villamossági szakembert! 앬 Ez a készülék nem lett olyan személyek (gyerekeket is beleértve) általi használatra meghatározva, akik csak egy korlátozott testi, érzéki vagy szellemi képeséggel rendelkeznek vagy nem rendelkeznek elegendő tapasztalattal és/vagy tudással, kivéve, ha egy a biztonságukért felelős személy által felügyelve vannak, vagy ha utasításokat kaptak tőle, hogy hogyan kell a készüléket használni. Gyerekeket felül kellene ügyelni, azért hogy biztosítva legyen, hogy nem játszanak a készülékkel. 앬 Az elektromos csatlakozás érintésvédelemmel ellátott dugaszoló aljzattal, 230 V ~ 50 Hz hálózati feszültséggel történik. A biztosíték legalább 6 Amperes kell legyen. 앬 Mielőtt üzembe helyezné az új szennyvízszivattyúját, ellenőriztesse azt szakemberrel, hogy a földelés, nullvezeték, vagy hibaáramkapcsolás megfelelnek-e az elektromos művek biztonsági előírásainak, illetve kifogástalanul működnek. 앬 Az elektromos dugós csatlakozókat óvni kell a nedvességtől. 앬 Elmerülés veszélye esetén a dugós csatlakozókat elöntésbiztos helyre kell átrakni. 앬 Maró hatású folyadékok, valamint koptató hatású (csiszoló hatású) anyagok szivattyúzása minden esetben kerülendő 앬 A szennyvízszivattyút óvni kell a fagytól. 앬 A szennyvízszivattyút óvni kell az üresen (szárazon) futástól. 앬 Erre alkalmas intézkedésekkel zárja el gyermekek elől. 앬 A kenőolaj/kenőanyag kifutásával a víz szennyeződhet.

2. A berendezés leírása

3. Univerzális csatlakozó

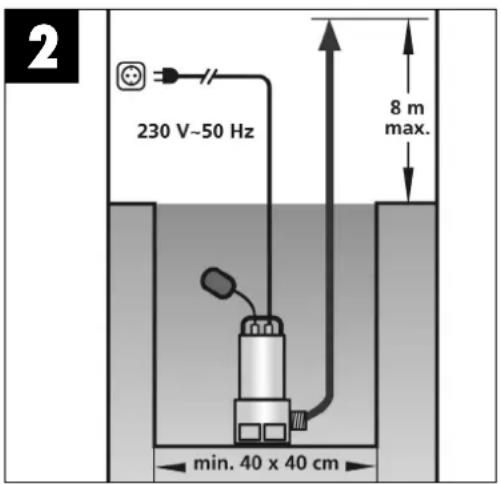

3. Telepítés (lásd kép 2)

A szennyvízszivattyú telepítése a következőképp történhet: 앬 Helyhez kötve rögzített csővezetékkel, vagy 앬 Helyhez kötve flexibilis tömlővezetékkel

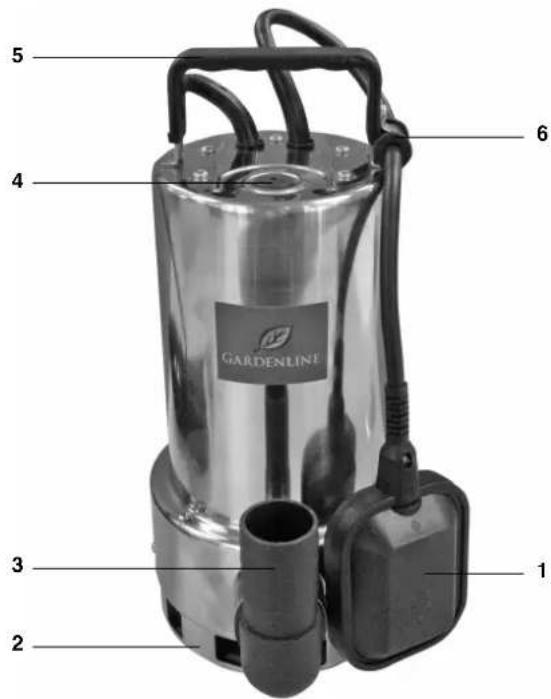

Anleitung_GLSP_1005_CH_SPK7:_ 19.11.2009 16:24 Uhr Seite 24A telepítés során ügyelni kell rá, hogy a szivattyú ne lógjon a levegőben a nyomásvezetéken vagy tápkábelen. A szivattyút az erre a célra kialakított fogantyúval kell (lásd 1. kép, 5. poz.) felakasztani, ill. az akna talajára fektetni. A szivattyú zavarmentes működésének biztosításához, az akna talaja mindig mentes kell legyen az iszaptól és egyéb szennyeződésektől. Alacsony víztükör esetén az aknában található iszap hamar beszárad ami akadályozhatja a szivattyú működését. Ezért fontos, hogy a szennyvízszivattyút rendszeresen ellenőrizze (indítási próbák végrehajtása) Az úszókapcsoló úgy van beállítva, hogy lehetővé tegye az azonnali üzembe helyezést. Utasítás! A szivattyú akna mérete legalább 40 x 40 x 50 cm kell legyen, hogy az úszókapcsoló szabadon mozoghasson.

4. Hálózati csatlakoztatás

Az Ön által megvásárolt szennyvízszivattyú gyárilag rendelkezik egy érintésvédelmi kapcsolóval. A szivattyú használata 230 V ~ 50 Hz-es érintésvédelemmel ellátott dugaszoló aljzattal való használatra lett tervezve. Ne felejtse el a dugós csatlakozó aljzatot megfelelően biztosítani (legalább 6 A), jól hozzáférhető és kifogástalan állapotban tartani. Helyezze a szivattyú dugóját a dugaszoló aljzatba, így a szivattyú üzemkész állapotba kerül. Figyelem! Amennyiben a hálózati vezeték vagy a dugó külső behatás következtében megsérülne, a kábelt tilos megjavítani! A kábelt újra kell cserélni. Figyelem! Ezt a munkát csak villamossági szakember, vagy az ISC GmbH ügyfélszolgálata végezheti el, a veszélyek elkerülése végett.

5. Alkalmazási területek

Ez a szivattyú elsősorban pincékben alkalmazható. Egy aknába építve ez a szivattyú megelőzi az elárasztásokat. Alkalmazása azonban ajánlott mindenütt, ahol vizet kell átszállítani, pl.: a háztartásban, a mezőgazdaságban, a kertben és sok helyen másutt. A szivattyú nem használható úszómedence üzemeltetésére! A szennyvízszivattyú víz szállítására maximum 35° C hőmérsékletig alkalmas. Ezt a szivattyút nem szabad egyéb folyadékok, különösen motor üzemanyagok, tisztítószerek és egyéb vegyi termékek szivattyúzásához használni!.

Anleitung_GLSP_1005_CH_SPK7:_ 19.11.2009 16:24 Uhr Seite 256. Beüzemelés Miután pontosan elolvasta a telepítési és üzemeltetési utasításokat, a következő pontok betartása mellett üzembe veheti a készüléket: 앬 Ellenőrizze, hogy a szivattyú az akna talaján fekszik-e. 앬 Ellenőrizze, hogy a nyomásvezeték rendeltetésszerűen van-e telepítve. 앬 Ne felejtse el hogy az elektromos csatlakozás 230 V ~ 50 Hz -en működik. 앬 Ellenőrizze, hogy az elektromos érintésvédelemmel ellátott dugaszoló aljzat megfelelő állapotban van-e. 앬 Ne felejtse el, hogy soha nem kerülhet nedvesség, vagy víz a hálózati csatlakozóba. 앬 Kerülje el a szivattyú szárazon való üzemelését. Utasítás! A szivattyú tetején található egy légtelenítő nyílás (lásd 1. kép 4). Üzem során ebből a nyílásból víz is kiszökhet!

7. Karbantartási útmutatások!

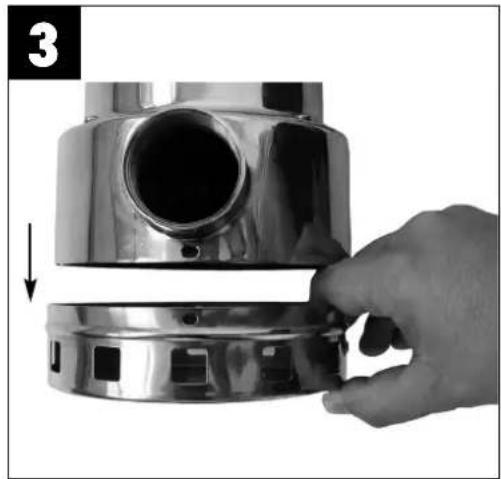

A szennyvízszivattyú nem igényel karbantartást, és olyan minőségi bizonyítvánnyal rendelkezik, miszerint szigorú felülvizsgálatnak vetették alá. A hosszú élettartam és zavartalan üzemeltetés érdekében rendszeres ellenőrzést és ápolást javaslunk. Figyelem! 앬 Minden karbantartási munka előtt húzza ki a hálózati dugót. 앬 Hordozható alkalmazás esetén a szivattyút minden használat után meg kell tisztítani tiszta vízzel. 앬 Helyhez kötött telepítés esetén ajánlott az úszókapcsoló funkcióját 3 havonta ellenőrizni. 앬 A készülékházban lerakódott apró szöszöket és szálas részecskéket vízsugárral távolítsa el. 앬 Az akna fenekét 3 havonta szabadítsa meg az iszaptól és tisztítsa meg az akna falait. 앬 Az úszókapcsolót tisztítsa meg a lerakódásoktól tiszta vízzel. A szivattyúkerék tisztítása (lásd kép 3) A készülékházban való erős lerakódások esetén a szivattyú alsó részét a következő módon kell szétszerelni:

1. Távolítsa el a szívókosár oldalsó rögzítő

2. Válassza le a szívókosarat a

3. A szivattyúkereket tiszta vízzel tisztítsa

meg. Figyelem! A szivattyút ne rakja a szivattyúkerékre vagy támassza alá azzal.

4. Az összeszerelés fordított sorrendben

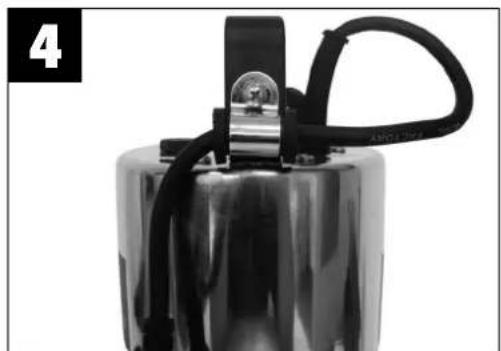

Anleitung_GLSP_1005_CH_SPK7:_ 19.11.2009 16:24 Uhr Seite 268. Be-/kikapcsolási pontok beállítása (lásd kép 4+5) Az úszókapcsoló BE - ill. KI-kapcsolási pontját a kábel kábeltartóban történő eltolásával lehet beállítani. Üzembe helyezés előtt kérjük, ellenőrizze a következő pontokat 앬 Az úszókapcsolót úgy kell elhelyezni, hogy a kapcsolási pont magasság “BE” és a kapcsolási pont magasság “KI” könnyen és kevés erőkifejtéssel elérhető legyen. Ellenőrizze ezt úgy, hogy egy hordót megtölt vízzel, belerakja a szivattyút és az úszókapcsolót kézzel óvatosan megemeli majd ismét lesüllyeszti. Ennek során láthatja, hogy a szivattyú mikor kapcsol be és ki. 앬 Ügyeljen rá, hogy a távolság az úszókapcsoló feje és a kábeltartó között ne legyen túl kevés. Túl kicsi távolság esetén nem garantálható a zavarmentes működés. 앬 Az úszókapcsoló beállításánál figyeljen arra, hogy ne érintse meg a padlót a szivattyú kikapcsolása előtt. Figyelem! Szárazon való üzemeltetés veszélye.

Anleitung_GLSP_1005_CH_SPK7:_ 19.11.2009 16:24 Uhr Seite 2710. Műszaki adatok Hálózati csatlakoztatás 230V ~50 Hz Felvételi teljesítmény 1000 Watt Szállítási kapacitás: max. 20 000 l/h Szállítási magasság: max. 8 m Merülési mélység max 5 m Vízhőmérséklet: max. 35°C Tömlőcsatlakozó 1 1/2” IG Idegentest max.: Ř 20 mm Kapcsolási pont magasság: BE kb. 50 cm Kapcsolási pont magasság: KI kb. 5 cm Tömeg kb. 7,15 kg

11. Teljesítményadatok

Szállítási magasság Szállítási mennyiség 1m max.: 19.100 l/h 2m max.: 18.200 l/h 3m max.: 16.800 l/h 4m max.: 14.800 l/h 5m max.: 12.600 l/h 6m max.: 10.400 l/h 7 m max.: 7.170 l/h

Hiba Kiváltó ok Elhárítás Motor nem indul el - Nincs hálózati feszültség - Az úszókapcsoló nem kapcsol be - Ellenőrizze a csatlakozást - Állítsa az úszókapcsolót magasabb állásba A szivattyú nem szállít - Beszívó szita eltömődött - Nyomástömlő megtört - Tisztítsa meg vízsugárral - Egyenesítse ki a tömlőt A szivattyú nem kapcsol ki - Az úszókapcsoló nem süllyed le - Fektesse a szivattyút megfelelően az akna fenekére Elégtelen szállítási mennyiség - Túl nagy a szívási magasság - Szivattyú teljesítménye csökkent erősen szennyeződött és csiszoló hatású vízelegy miatt - Ellenőrizze a szívási magasságot - Tisztítsa ki a szivatyút és csaerélje ki a kopóalkatrészeket A szivattyú rövid idő után leáll - A motorvédelem bekapcsol a túlságosan szennyezett víz miatt - A víz hőmérséklete túl magas és a motorvédelem bekapcsol - Húzza ki a dugót és tisztítsa meg a szivattyút és az aknát - Ügyeljen a max. 35 C vízhőmérsékletre!

12. Hulladékként való kezelés

Figyelem! A szennyvízszivattyú és tartozékai különböző anyagokból állnak, mint pl.: fém és műanyag. A hibás alkatrészeket veszélyes hulladékként kezelje. A megfelelő ártalmatlanítás érdekében kérdezze meg kereskedőjét vagy a helyi önkormányzatot!

13. Cserealkatrész rendelése

Cserealkatrész rendelése esetén az alábbi adatokat adja meg: 앬 A berendezés típusa 앬 A berendezés cikkszáma 앬 A berendezés azonosítószáma 앬 A szükséges cserealkatrész száma Aktuális árakat és információkat a www.isc- gmbh.info címen találhat. Anleitung_GLSP_1005_CH_SPK7:_ 19.11.2009 16:24 Uhr Seite 29Kazalo Stran

Az termékek dokumentációjának és kisérô okmányainak az utánnyomása és sokszorosítása, kivonatosan is csak az ISC GmbH kifejezett beleegyezésével engedélyezett.
