BEDIENUNGSANLEITUNG GLSP 1005 Gardenline

Art.-Nr.: 15233 EH-Nr.: 41.706.91 I.-Nr.: 01019 GLSP 1005 1AT Originalbetriebsanleitung h Schmutzwasserpumpe Mode d’emploi d’origine Pompe eaux usées Istruzioni per l’uso originali Pompa per acque reflue @ Eredeti használati utasítás Szennyvízszivattyú X Originalna navodila za uporabo Črpalka za odplake Anleitung_GLSP_1005_CH_SPK7:_ 19.11.2009 16:24 Uhr Seite 12 Inhaltsverzeichnis

11. Allgemeine Sicherheitshinweise S. 3

12. Gerätebeschreibung S. 13

13. Installation S. 13

14. Netzanschluss S. 141

15. Einsatzbereiche S. 14

16. Inbetriebnahme S. 15

17. Wartungshinweise S. 15

18. Einstellung des Ein-/ Ausschaltpunktes S. 16

19. Fehlersuche S. 17

10. Technische Daten S. 17

11. Leistungsdaten S. 17

12. Entsorgung S. 18

13. Ersatzteilbestellung S. 18

Anleitung_GLSP_1005_CH_SPK7:_ 19.11.2009 16:24 Uhr Seite 2Bevor Sie diese Schmutzwasserpumpe in Betrieb nehmen, lesen Sie die nachstehenden Sicherheitsvorschriften und die Bedienungs- anleitung aufmerksam durch. Falls Sie das Gerät an andere Personen übergeben sollten, händigen Sie die Bedienungsanleitung bitte mit aus. Bewahren Sie die Bedienungsanleitung immer gut auf! Verpackung: Ihr Gerät befindet sich zum Schutz vor Transportschäden in einer Verpackung. Verpackungen sind Rohstoffe und somit wiederverwendungsfähig oder können dem Rohstoffkreislauf zurückgeführt werden.

1. Sicherheitshinweise

Vorsicht! An stehenden Gewässern, Garten- und Schwimmteichen und in deren Umgebung ist die Benutzung der Pumpe nur mit Fehlerstrom-Schutzschalter mit einem auslösenden Bemessungsfehlerstrom bis 30 mA (nach VDE 0100 Teil 702 und 738) zulässig. Die Pumpe ist nicht zum Einsatz in Schwimmbecken, Planschbecken jeder Art und sonstigen Gewässern geeignet, in wel- chen sich während des Betriebs Personen oder Tiere aufhalten können. Ein Betrieb der Pumpe während des Aufent- halts von Mensch oder Tier im Gefahrenbe- reich ist nicht zulässig. Fragen Sie Ihren Elektrofachmann! ● Dieses Gerät ist nicht dafür bestimmt, durch Personen (einschließlich Kinder) mit einge- schränkten physischen, sensorischen oder geistigen Fähigkeiten oder mangels Erfah- rung und/oder mangels Wissen benutzt zu werden, es sei denn, sie werden durch eine für ihre Sicherheit zuständige Person beauf- sichtigt oder erhielten von ihr Anweisungen, wie das Gerät zu benutzen ist. Kinder soll- ten beaufsichtigt werden, um sicherzustel- len, dass sie nicht mit dem Gerät spielen. ● Der elektrische Anschluss erfolgt an einer Schutzkontaktsteckdose, mit einer Netz- spannung von 230 V ~ 50 Hz. Sicherung mindestens 6 Ampere. ● Bevor Sie Ihre neue Schmutzwasserpumpe in Betrieb nehmen, lassen Sie fachmännisch prüfen, ob die Erdung, Nullung, oder Fehler- stromschutzschaltung den Sicherheitsvor- schriften der Energie-Versorgungsunterneh- men entsprechen und einwandfrei funktionieren. ● Die elektrischen Steckverbindungen sind vor Nässe zu schützen. ● Bei Überschwemmungsgefahr die Steckver- bindungen im überflutungssicheren Bereich anbringen. ● Die Förderung von aggressiven Flüssigkei- ten, sowie die Förderung von abrasiven (schmirgelnden) Stoffen ist auf jeden Fall zu vermeiden. ● Die Schmutzwasserpumpe ist vor Frost zu schützen. ● Die Schmutzwasserpumpe ist vor Trocken- lauf zu schützen. ● Der Zugriff von Kindern ist durch geeignete Maßnahmen zu verhindern. ● Durch Auslaufen von Schmieröl/Schmier- mittel kann das Wasser verunreinigt werden.

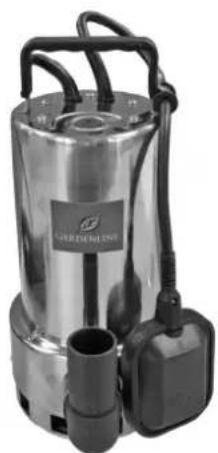

2. Gerätebeschreibung

3. Universalanschluss

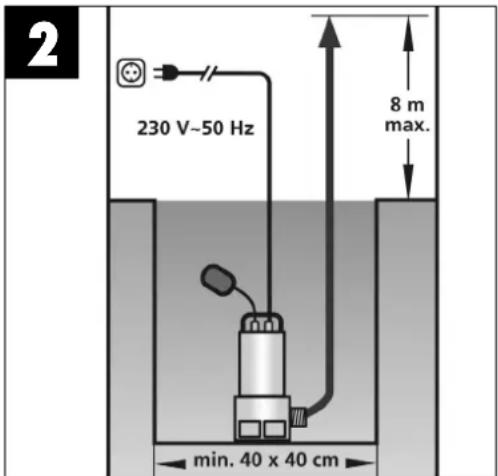

3. Installation (siehe Bild 2)

Die Installation der Schmutzwasserpumpe erfolgt entweder: ● Stationär mit fester Rohrleitung oder ● Stationär mit flexibler Schlauchleitung

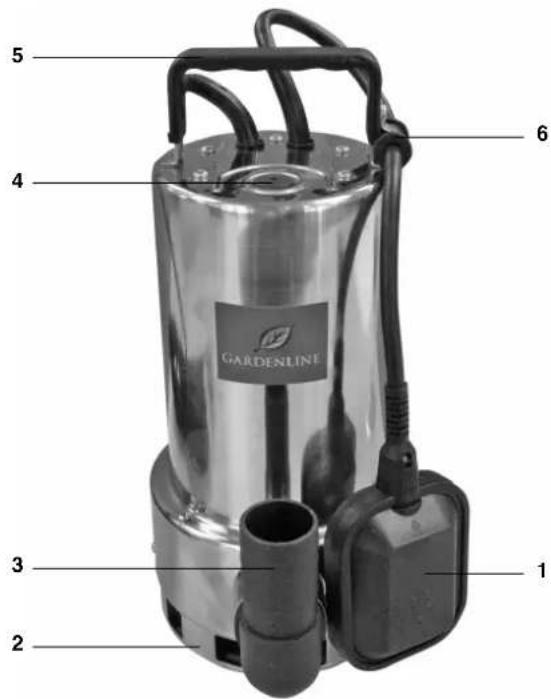

Anleitung_GLSP_1005_CH_SPK7:_ 19.11.2009 16:24 Uhr Seite 3Bei der Installation ist zu beachten, dass die Pumpe niemals freihängend an die Druck- leitung oder am Stromkabel montiert werden darf. Die Pumpe muss an dem dafür vorgese- henen Tragegriff (siehe Bild 1, Pos. 5) aufge- hängt werden, bzw. auf dem Schachtboden aufliegen. Um eine einwandfreie Funktion der Pumpe zu gewährleisten, muss der Schacht- boden immer frei von Schlamm oder sonstigen Verunreinigungen sein. Bei zu geringem Wasserspiegel kann der im Schacht befindliche Schlamm schnell ein- trocknen und die Pumpe am Anlaufen hindern. Deshalb ist es notwendig, die Schmutzwasser- pumpe regelmäßig zu prüfen (Anlaufversuche durchführen). Der Schwimmschalter ist so eingestellt, dass eine sofortige Inbetriebnahme möglich ist. Hinweis! Der Pumpenschacht sollte mindestens die Abmessungen von 40 x 40 x 50 cm haben, damit sich der Schwimmschalter frei bewegen kann.

Die von Ihnen erworbene Schmutzwasserpum- pe ist bereits mit einem Schutzkontaktstecker versehen. Die Pumpe ist bestimmt für den An- schluss an eine Schutzkontaktsteckdose mit 230 V ~ 50 Hz. Vergewissern Sie sich, dass die Steckdose ausreichend abgesichert ist (mind. 6 A), gut erreichbar und einwandfrei in Ordnung ist. Führen Sie den Pumpenstecker in die Steckdose ein und die Pumpe ist somit betriebsbereit. Achtung! Sollte die Netzleitung oder der Stecker auf- grund äußeren Einwirkungen beschädigt wer- den, so darf das Kabel nicht repariert werden! Das Kabel muss gegen ein neues ausge- tauscht werden. Achtung! Diese Arbeit ist nur von einem Fachmann des Elektrohandwerks oder vom Kunden- dienst ISC GmbH durchzuführen, um Gefährdungen zu vermeiden.

Diese Pumpe wird bevorzugt in Kellern ver- wendet. Eingebaut in einen Schacht gibt diese Pumpe Sicherheit vor Überschwemmungen. Sie finden aber auch überall dort Anwendung, wo Wasser umgefördert werden muss, z.B. im Haushalt, in der Landwirtschaft, im Gartenbau und vielen Anwendungen mehr. Die Pumpe darf nicht für den Betrieb von Schwimmbecken verwendet werden! Die Schmutzwasserpumpe ist für die Förde- rung von Wasser mit einer maximalen Tempe- ratur von 35° C bestimmt. Diese Pumpe darf nicht für andere Flüssigkeiten, insbesondere nicht für Motorenkraftstoffe, Reinigungsmittel und sonstige chemische Produkte verwendet werden! AT/

Anleitung_GLSP_1005_CH_SPK7:_ 19.11.2009 16:24 Uhr Seite 45 AT/

Nachdem Sie diese Installations- und Betriebs- anweisung genau gelesen haben, können Sie unter Beachtung folgender Punkte Ihre neue Pumpe in Betrieb nehmen: ● Prüfen Sie, dass die Pumpe auf dem Schachtboden liegt. ● Prüfen Sie, dass die Druckleitung ordnungs- gemäß angebracht wurde. ● Vergewissern Sie sich, dass der elektrische Anschluss 230 V ~ 50 Hz beträgt. ● Überprüfen Sie den ordnungsgemäßen Zustand der elektrischen Schutzkontakt- steckdose. ● Vergewissern Sie sich, dass niemals Feuch- tigkeit oder Wasser an den Netzanschluss kommt. ● Vermeiden Sie, dass die Pumpe trocken läuft. Hinweis! Auf der Oberseite der Pumpe befindet sich eine Entlüftungsöffnung (siehe Bild 1, Pos. 4). Aus dieser Öffnung kann während des Betriebs Wasser austreten!

7. Wartungshinweise!

Die Schmutzwasserpumpe ist ein wartungs- freies und bewährtes Qualitätserzeugnis, das strengen Endkontrollen unterworfen wird. Für eine lange Lebensdauer und ununterbro- chenen Betrieb empfehlen wir jedoch eine regelmäßige Kontrolle und Pflege. Achtung! ● Vor jeder Wartungsarbeit den Netzstecker ziehen. ● Bei transportabler Verwendung sollte die Pumpe nach jedem Gebrauch mit klarem Wasser gereinigt werden. ● Bei stationärer Installation empfiehlt sich alle 3 Monate die Funktion des Schwimm- schalters zu überprüfen. ● Fusseln und faserige Partikel, die sich im Pumpengehäuse eventuell festgesetzt haben, mit einem Wasserstrahl entfernen. ● Alle 3 Monate Schachtboden von Schlamm befreien und auch die Schachtwände reinigen. ● Den Schwimmschalter von Ablagerungen mit klarem Wasser reinigen. Reinigung des Pumpenrades (siehe Bild 3) Bei zu starker Ablagerung im Pumpengehäuse muss der untere Teil der Pumpe wie folgt zerlegt werden:

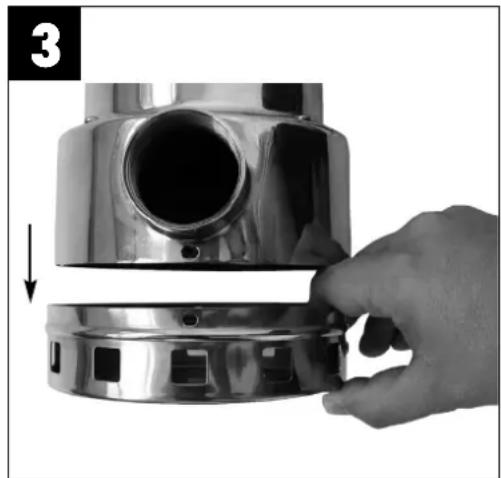

1. Entfernen Sie die seitlichen Befestigungs-

schrauben des Ansaugkorbes.

2. Lösen Sie den Ansaugkorb vom Pumpen-

3. Das Pumpenrad mit klarem Wasser

reinigen. Achtung! Die Pumpe nicht auf dem Pumpenrad abstellen oder abstützen!

4. Der Zusammenbau erfolgt in umgekehrter

Anleitung_GLSP_1005_CH_SPK7:_ 19.11.2009 16:24 Uhr Seite 56 AT/

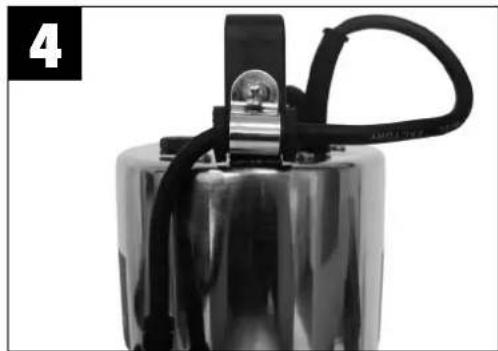

8. Einstellung des Ein- /Aus-

schaltpunktes (siehe Bild 4+5) Der EIN - bzw. AUS - Schaltpunkt des Schwimmschalters kann durch Verschieben des Kabels in der Kabelhalterung eingestellt werden. Bitte prüfen Sie vor Inbetriebnahme folgende Punkte: ● Der Schwimmschalter muss so angebracht sein, dass die Schaltpunkthöhe “EIN” und die Schaltpunkthöhe “AUS” leicht und mit wenig Kraftaufwand erreicht werden kann. Prüfen Sie dies, in dem Sie die Pumpe in ein Gefäß, gefüllt mit Wasser, stellen und den Schwimmschalter mit der Hand vorsichtig hochheben und anschließend wieder senken. Dabei können Sie sehen ob die Pumpe sich ein-, bzw. ausschaltet. ● Achten Sie auch darauf , dass der Abstand zwischen dem Schwimmschalterkopf und der Kabelhalterung nicht zu gering ist. Bei zu geringem Abstand wird die einwandfreie Funktion nicht gewährleistet. ● Achten Sie bei der Einstellung des Schwimmschalters darauf, dass dieser nicht vor dem Ausschalten der Pumpe den Boden berührt. Achtung! Gefahr des Trockenlaufes.

Anleitung_GLSP_1005_CH_SPK7:_ 19.11.2009 16:24 Uhr Seite 67 AT/

10. Technische Daten

Netzanschluss 230V ~50 Hz Aufnahmeleistung 1000 Watt Fördermenge max. 20.000 l/h Förderhöhe max. 8 m Eintauchtiefe max. 5 m Wassertemperatur max. 35°C Schlauchanschluss 1 1/2” IG Fremdkörper max.: Ø 20 mm Schaltpunkthöhe: EIN ca. 50 cm Schaltpunkthöhe: AUS ca. 5 cm Gewicht ca. 7,15 kg

Störungen Pumpe läuft nicht an Pumpe fördert nicht Pumpe schaltet nicht aus Fördermenge ungenügend Pumpe schaltet nach kurzer Laufzeit ab Ursachen – Netzspannung fehlt – Schwimmschalter schaltet nicht – Einlaufsieb verstopft – Druckschlauch geknickt – Schwimmschalter kann nicht absinken – Einlaufsieb verstopft – Pumpenleistung verringert, durch stark verschmutzte und schmirgelnde Wasserbeimengungen – Motorschutz schaltet die Pumpe wegen zu starker Wasserverschmutzung ab – Wassertemperatur zu hoch, Motorschutz schaltet ab Abhilfe – Netzspannung überprüfen – Schwimmschalter in höhere Stellung bringen – Einlaufsieb mit Wasser- strahl reinigen – Knickstelle beheben – Pumpe auf dem Schacht- boden richtig auflegen – Einlaufsieb reinigen – Pumpe reinigen und Verschleißteile ersetzen – Netzstecker ziehen und Pumpe sowie Schacht reinigen. – Auf maximale Wasser- Temperatur von 35° C achten!

Förderhöhe Fördermenge 1m max.: 19.100 l/h 2m max.: 18.200 l/h 3m max.: 16.800 l/h 4m max.: 14.800 l/h 5m max.: 12.600 l/h 6m max.: 10.400 l/h 7 m max.: 7.170 l/h Anleitung_GLSP_1005_CH_SPK7:_ 19.11.2009 16:24 Uhr Seite 7AT/

Achtung! Die Schmutzwasserpumpe und das Zubehör bestehen aus verschiedenem Material, wie z.B. Metall und Kunststoffe. Führen Sie defekte Bauteile der Sondermüll- entsorgung zu. Fragen Sie im Fachgeschäft oder in der Gemeindeverwaltung nach!

13. Ersatzteilbestellung:

Bei der Ersatzteilbestellung sollten folgende Angaben gemacht werden: ● Typ des Gerätes ● Artikelnummer des Gerätes ● Identnummer des Gerätes ● Ersatzeilnummer des erforderlichen Ersatzteiles Aktuelle Preise und Infos finden Sie unter www.isc-gmbh.info

Anleitung_GLSP_1005_CH_SPK7:_ 19.11.2009 16:24 Uhr Seite 8FR

Anleitung_GLSP_1005_CH_SPK7:_ 19.11.2009 16:24 Uhr Seite 9FR

Anleitung_GLSP_1005_CH_SPK7:_ 19.11.2009 16:24 Uhr Seite 11FR

Anleitung_GLSP_1005_CH_SPK7:_ 19.11.2009 16:24 Uhr Seite 12FR

Anleitung_GLSP_1005_CH_SPK7:_ 19.11.2009 16:24 Uhr Seite 13FR

Anleitung_GLSP_1005_CH_SPK7:_ 19.11.2009 16:24 Uhr Seite 16IT

Anleitung_GLSP_1005_CH_SPK7:_ 19.11.2009 16:24 Uhr Seite 18IT

Anleitung_GLSP_1005_CH_SPK7:_ 19.11.2009 16:24 Uhr Seite 19IT

Anleitung_GLSP_1005_CH_SPK7:_ 19.11.2009 16:24 Uhr Seite 20IT

Anleitung_GLSP_1005_CH_SPK7:_ 19.11.2009 16:24 Uhr Seite 2829

Anleitung_GLSP_1005_CH_SPK7:_ 19.11.2009 16:24 Uhr Seite 33SLO

Anleitung_GLSP_1005_CH_SPK7:_ 19.11.2009 16:24 Uhr Seite 35SLO

GARANTIEKARTE Die Garantiezeit beträgt 3 Jahre und beginnt am Tag des Kaufs bzw. am Tag der Übergabe der Ware. Für die Geltendmachung von Garantieansprüchen sind die Vorlage des Kassabons sowie die Ausfüllung der Garantiekarte dringend erforderlich. Bitte bewahren Sie den Kassabon und die Garantiekarte daher auf! Der Hersteller garantiert die kostenfreie Behebung von Mängeln, die auf Material- oder Fabrikationsfehler zurückzuführen sind, nach Wahl des Herstellers durch Reparatur, Umtausch oder Geldrückgabe. Die Garantie erstreckt sich nicht auf Schäden, die durch einen Unfall, durch ein unvorhergesehenes Ereignis (z. B. Blitz, Wasser, Feuer etc.), unsachgemäße Benützung oder Transport, Missachtung der Sicherheits- und Wartungsvorschriften oder durch sonstige unsachgemäße Bearbeitung oder Veränderung verursacht wurden. Die Garantiezeit für Verschleiß- und Verbrauchsteile bei normalem und ordnungsgemäßen Gebrauch (z.B.: Leuchtmittel, Akkus, Reifen etc.) beträgt 6 Monate. Spuren des täglichen Gebrauches (Kratzer, Dellen etc.) stellen keinen Garantiefall dar. Die gesetzliche Gewährleistungspflicht des Übergebers wird durch diese Garantie nicht eingeschränkt. Die Garantiezeit kann nur verlängert werden, wenn dies eine gesetzliche Norm vorsieht. In den Ländern, in denen eine (zwingende) Garantie und/oder eine Ersatzteillagerhaltung und/oder eine Schadenersatzregelung gesetzlich vorgeschrieben sind, gelten die gesetzlich vorgeschriebenen Mindestbedingungen. Das Serviceunternehmen und der Verkäufer übernehmen bei Reparaturannahme keine Haftung für eventuell auf dem Produkt vom Übergeber gespeicherte Daten oder Einstellungen. Nach Ablauf der Garantiezeit haben Sie ebenfalls die Möglichkeit, das defekte Gerät zwecks Reparatur an die Servicestelle zu senden. Nach Ablauf der Garantiezeit anfallende Reparaturen sind kostenpflichtig. Sollten die Reparatur oder der Kostenvoranschlag für Sie nicht kostenfrei sein, werden Sie jedenfalls vorher verständigt. Serviceadresse(n): Hans Einhell Österreich GmbH Brunner Straße 81 A, A-1230 Wien Hotline: [phone] Hersteller-/Importeurbezeichnung: Einhell Germany AG, Wiesenweg 22, D-94405 Landau, Deutschland E-Mail: [e-mail] Produktbezeichnung: Schmutzwasserpumpe GLSP 1005 Produkt-/Herstellerkennzeichnungsnummer: 41.706.91 Artikelnummer: 15233 Aktionszeitraum: 04/2010 Firma und Sitz des Verkäufers: HOFER KG, Hofer-Straße 2, 4642 Sattledt Fehlerbeschreibung: ………………………………..…………………………..……………………. …………………………………………………………………………………. Name des Käufers: ……………………………… PLZ/Ort: ……………………….…… Straße:………………………………………… Tel.Nr./email: ……………………………… Unterschrift: ………………….……………… Anleitung_GLSP_1005_CH_SPK7:_ 19.11.2009 16:24 Uhr Seite 4445
