Terméktípus	Benzines láncfűrész
Márka	Gardol
Modell	GMS-E-40EV
Motor lökettérfogat	41 cm³
Maximális motorteljesítmény	1,4 kW
Vágási hossz	37,5 cm
Vezetősin hossza	40 cm (16")
Láncosztás	3/8" (9,525 mm)
Láncvastagság	1,27 mm (0,05")
Üresjárati fordulatszám	3100 ± 300 ford/perc
Maximális láncsebesség	21 m/s
Üzemanyagtartály űrtartalma	260 cm³
Olajtartály űrtartalma	210 cm³
Nettó tömeg (lánc és vezetősin nélkül)	4,5 kg
Hangnyomásszint (L_PA)	99 dB(A)
Garantált hangteljesítményszint (L_WA)	114 dB(A)
Rezgés (első fogantyú)	max. 7 m/s²
Rezgés (hátsó fogantyú)	max. 6,5 m/s²
Gyertya típusa	L8RTF
Lánc típusa	Oregon 91P057X
Vezetősin típusa	Oregon 160SDEA041
Rezgéscsillapító funkció	Igen
Láncfék	Igen (elülső kézvédő kar)
Rendeltetésszerű használat	Csak fa vágása, nem professzionális használatra
Légiszűrő karbantartása	Minden 20 üzemóránként
Üzemanyag keverék	Ólommentes benzin + 2 ütemű olaj (40:1)
Garancia	60 hónap (feltételeket lásd a használati utasításban)

Gyakran ismételt kérdések - GMS-E-40EV Gardol

Milyen üzemanyagot használjak a Gardol GMS-E-40EV láncfűrészhez?

Használjon ólommentes benzin és speciális 2 ütemű olaj keverékét 40:1 arányban. Soha ne használjon tiszta benzint, mert az károsítja a motort és érvényteleníti a garanciát.

Hogyan indítsam be a hideg motort?

Állítsa a kapcsolót 'I' állásba, nyomja meg 10-szer az üzemanyag-szivattyút (Primer), húzza ki a szívószivattyút (szíváskart), majd húzza meg 3-szor a indítófogantyút. Nyomja be a szívókart és húzza többször, amíg a motor beindul. Hagyja melegedni 10 másodpercig.

Hogyan állítsam be a lánc feszességét?

Tartsa felfelé a vezetősin hegyét, lazítsa meg a sin rögzítőgombját, majd forgassa el a láncfeszítő gombot az óramutató járásával megegyező irányba a feszítéshez. A láncnak a sinhez kell simulnia, de kézzel mozgathatónak kell lennie. Húzza meg a rögzítőgombot.

Mire való a láncfék?

A láncfék (elülső kézvédő kar) csökkenti a sérülés kockázatát visszacsapódás esetén. Aktiváláskor azonnal leállítja a láncot. Rendszeresen tesztelje minden használat előtt.

Hogyan tisztítsam a légszűrőt?

Távolítsa el a felső burkolatot, vegye ki a légszűrőt, mossa ki szappanos vízben, öblítse le és szárítsa meg. Helyezze vissza. Tisztítsa minden 20 üzemóránként.

Milyen olajat használjak a lánchoz és a vezetősinhez?

Használjon kereskedelmi forgalomban kapható láncolajat. Az olajtartályt (210 cm³) minden alkalommal töltse fel, amikor az üzemanyagtartályt tölti. A láncfűrész automatikus kenőrendszerrel van felszerelve.

Hogyan élezzem a láncot?

Használjon megfelelő kerek reszelőt. Reszelje meg minden fogat kifelé irányuló mozdulattal, ügyelve a szögre és mélységre. 3-4 élezés után ellenőrizze a mélységhatárolók magasságát. Ha nem tapasztalt, bízza a élezést szakemberre.

Mit tegyek, ha a motor nem indul?

Ellenőrizze az indítási eljárást, várjon 30 percet, ha a motor elárasztott, tisztítsa meg a gyertyát (elektródatávolság 0,6 mm), szükség esetén cserélje ki az üzemanyagszűrőt. Ha a probléma továbbra is fennáll, nézze meg a hibakeresési tervet a használati utasításban.

Hogyan tároljam a láncfűrészt 30 napnál hosszabb ideig?

Ürítse ki az üzemanyagtartályt, járassa a motort a leállásig, hogy kiürítse a karburátort, tisztítsa meg a készüléket, helyezze fel a láncvédőt, és tárolja száraz helyen, minden éghető forrástól távol.

Milyen biztonsági óvintézkedéseket kell betartani?

Mindig viseljen védőkesztyűt, biztonsági szemüveget és zajvédő fülhallgatót. Soha ne használja a láncfűrészt kézvédő és láncfék nélkül. Tartsa a készüléket szorosan mindkét kezével. Csak fát vágjon, ne fémtárgyakat. Kövesse a kézikönyv összes biztonsági utasítását.

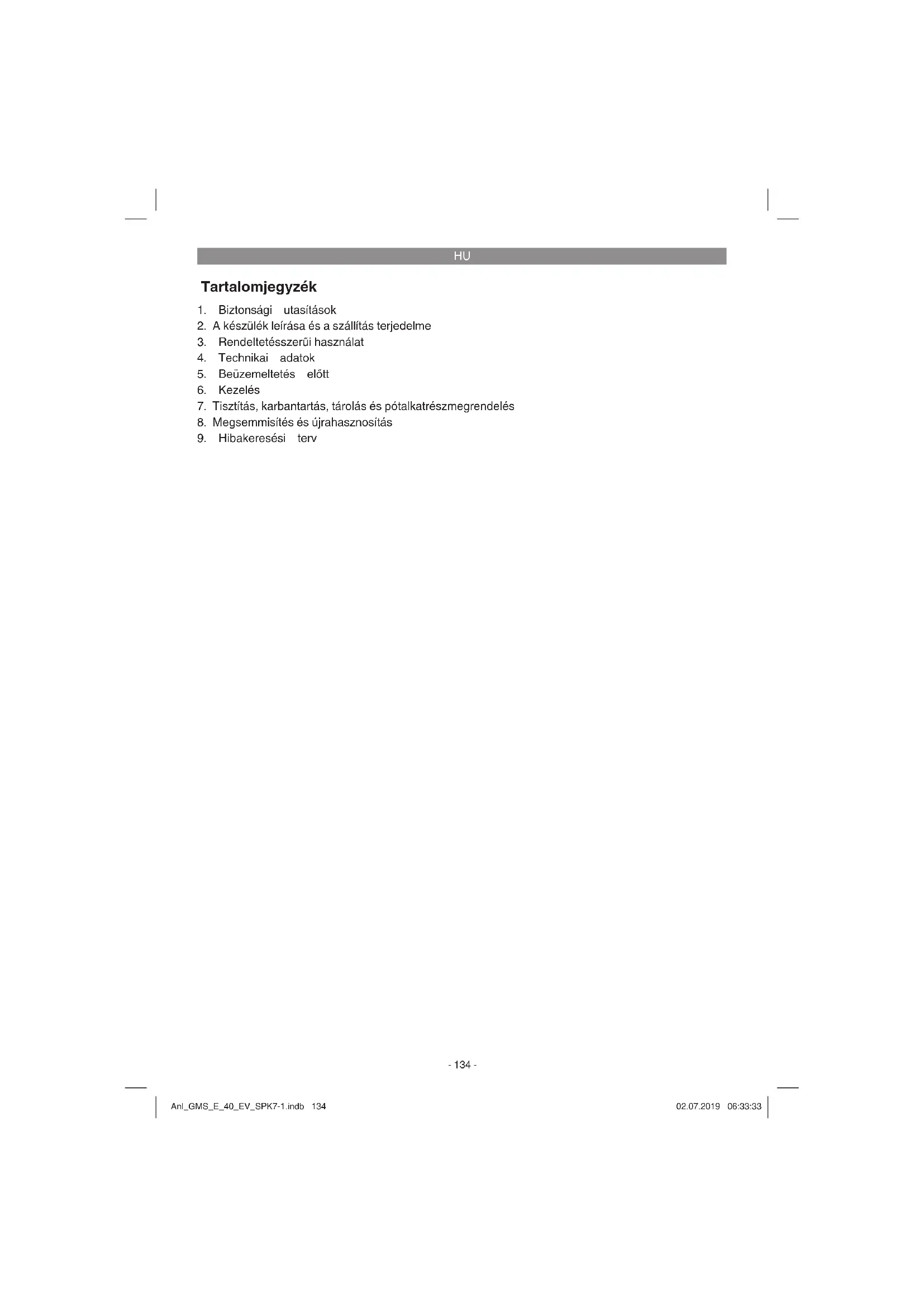

HASZNÁLATI ÚTMUTATÓ GMS-E-40EV Gardol

HU Eredeti használati utasítás Benzinmotoros láncfűrész

1. Biztonsági utasítások
2. A készülék leírása és a szállítás terjedelme
3. Rendeltetésszerűi használat
4. Technikai adatok
5. Beüzemeltetés elött
6. Kezelés
7. Tisztítás, karbantartás, tárolás és pótalkatrészmegrendelés
8. Megsemmisítés és újrahasznosítás
9. Hibakeresési terv

HU

Veszély!

A készülékek használatánál, a sérülések és a károk megakadályozásának az érdekébe be kell tartani egy pár biztonsági intézkedést. Ezért ezt a használati utasítást / biztonsági utasításokat gondosan átolvasni. Örizze ezeket jól meg, azért hogy mindenkor a rendelkezésére álljanak az információk. Ha más személyeknek adná át a készüléket, akkor kérjük kézbesítse ki vele együtt ezt a használati utasítást / biztonsági utasításokat is. Nem vállalunk felelőséget olyan balesetekért vagy károkért, amelyek ennek az utasításnak és a biztonsági utasításoknak a fi gyelmen kívül ha- gyásából keletkeznek.

1. Biztonsági utasítások

A megfelelő biztonsági utasítások a mellékelt füzetecskében találhatóak! Veszély!

Olvason minden biztonsági utalást és utasítást el. A biztonsági utalások és utasítások betartásán belüli mulasztások következménye áramcsapás, tüz és/vagy nehéz sérülések lehetnek. Órizze meg a biztonsági utalásokat és utasításokat a jövőre nézve.

2. A készülék leírása és a szállítás terjedelme

2.1 A készülék leírása (ábrák 1-21)

1. Motoregység
2. Vezetősín
3. Fürészlánc
4. Láncvédő
5. Gyújtógyertyakulcs
6. Elülső kézvédő (láncfék kar)
7. Elülsö fogantyú
8. Hátulsó fogantyú
9. Indító fogantyú
10. Be-/ki- kapcsoló
11. Gázszabályozó kar
12. Gázszabályozó karzár
13. Hidegindító-kar
14. Légszüröburkolat
15. Légszürő
16. Gyújtógyertya
17. Körmös ütköző
18. Láncfogó
19. Lánckerék
20. Sinrögzítő kerék

21. Üzemanyag tartálysapka

22. Olajtartály kupak

23. Keveröpalack
24. Csavarhajtó
25. Üzemanyagszivattyú (Primer)

3 A CSEKÉLY VISSZACSAPÓDÁSÚ FÜRÉSZLÁNC segít Önnek a speciálissan kifejlesztett biztonsági berendezésekkel felfogni a visszacsapódást vagy annak az erejét.
6 A LÁNCFÉKEZŐ ELEMELÓKAR /

KÉZVÉDŐ védi a kezelő személy bal kezét, ha a fútó fűrésznél lecsúszna az elülső fogantyúról.

A LÁNCFÉK egy biztonsági funkció a vis- szacsapódások okából történő sérülések csökkentésére, azáltal hogy a futó fűrészlánc millimásodperceken belül le lessz állítva. Ez a láncfékező emelőkar által lesz aktiválva.
10 A STOPKAPCSOLÓ leállítja azonnal a motort, ha ki lesz kapcsolva. A stopkapcsolót a motor (ujboli) indításához a BE-re kell állítani.
12 A BIZTONSÁGI KIOLDÓ megakadályozza a motor véletlen gyorsítását. A gázszabályozó kart csak akkor lehet lenyomni, ha be van nyomva a biztonsági kioldó.
18 A LÁNCFOGÓ csökkenti a sérülések veszélyét, arra az esetre ha a futó motornál elszakadna vagy kicsúszna a lánc. A láncfogónak fel kellene fognia a maga köré csapkodó láncot.

Utalás! Ismerkedjen meg a fűrésszel és annak részeivel.

2.2 A szállítás terjedelme

Kérjük a leírott szállítási terjedelem alapján leellenőrizni a cikk teljességét. Hiányzó részek esetén forduljon a cikk vásárlása után legkésőbb 5 munkanapon belül egy érvényes vásárlási igazolás felmutatása mellett a szervízközponthoz vagy a eladóhelyhez, ahol vette a készüléket. Kérjük vegye ehhez fi gyelembe az utasítás végén a szervíz-információkban található szavatossági táblázatot.

• Nyissa ki a csomagolást és vegye ki óvatosan a készüléket a csomagolásból.
• Távolítsa el a csomagolási anyagot valamint a csomagolási- / és szállítási biztosítékot (ha létezik).
• Ellenőrizze le, hogy teljes a szállítás terjedelme.
• Ellenőrizze le a készüléket és a tartozékrészeket szállítási károkra.

HU

- Ha lehetséges, akkor örizze meg a csomagolást a garanciaidő lejáratának a végéig.

Veszély!

A készülék és a csomagolási anyag nem gyerekjáték! Nem szabad a gyerekeknek a műanyagtasakokkal, foliákkal és aprórészekkel játszaniuk! Fennáll a lenyelés és a megfulladás veszélye!

• Eredeti használati utasítás
- Biztonságiutasítások

3. Rendeltetésszerűi használat

Rendeltetése szerint a lánc csak fa fűrészelésére szolgál. Fa kivágását csak megfelelő kiképzéssel szabad elvégezni. A gyártó nem szavatol olyan károkért amelyek a rendeltetésnek nem megfelelő használat vagy a rossz kezelés által keletkeznek.

A készüléket csak rendeltetése szerint szabad használni. Ezt túlhaladó bármilyen használat, nem számít rendeltetésszerűnek. Ebből adódó bármilyen kárért vagy bármilyen fajta sérülésért a használó ill. a kezelő felelős és nem a gyártó.

Kérjük vegye fi gyelembe, hogy a készülékeink rendeltetésük szerint nem az ipari, kézműipari vagy gyári használatra lettek konstruálva. Nem vállalunk szavatosságot, ha a készülék ipari, kézműipari vagy gyári üzemek területén valamint egyenértékű tevékenységek területén van használva.

Vigyázat! Fennmaradt rizikók

Akkor is ha előírás szerint kezeli a készüléket, mégis maradnak fennmaradó rizikók. A készüléknek az építésmódjával és a kivitelézésével kapcsolatban, a következő veszélyek léphetnek fel:

1. Vágási sérülések a fűrészlánc nem védett illetve forgó részeivel való érintkezésnél.
2. Vágási sérülések visszacsapódásnál vagy a vezetősín más akaratlan mozdulatánál.
3. Sérülések a fürész lánc részeinek az elhajítása által.
4. Sérülések a vágási jav részeinek az elhajítása által.
5. A hallás rongálódása, amennyiben nincs hor- dva az előírott zajcsökkentő fülvédő
6. Légzési problémák a káros gázok által és börsérülések a benzinnel való kapcsolat által.

4. Technikai adatok

Motor lökettérfogat 41 cm ^3
Maximális motorteljesítmény 1,4 kW
Vágóhossz 37,5 cm
Kardhossz 16" (40 cm)
Láncosztás .....(3/8"), 9,525 mm
Láncerösség .....(0,05"), 1,27 mm
Üresjárati fordulatszám ......3100 ± 300 perc ^1
Maximális fordulatszám
a vágógarnitúrával .....11000 perc ^1
Láncsebesség max.: 21 m/s
Tartálytartalom 260 cm³
Olajtartálytartalom 210 cm³
Antivibrálásfunkció ......igen
Lánckerék fogazat 6 fog x 9,525 mm
Nettó súly, lánc és a vezetősín nélkül .....4,5 kg
Hangnyomásszint L PA 99 dB(A)
Bizonytalanság K PA 3 dB(A)
Hangteljesítményszint L WA mérve
(ISO 22868) 110 dB(A)
Bizonytalanság K w A 3 dB(A)
Hangteljesítményszint L WA garantálva
(ISO 2000/14/EC) 114 dB(A)
Vibrálás a tw (elülső fogantyú) ......max. 7 m/s ^2
Bizonytalanság K hw 1,5 m/s ^2
Vibrálás a tw (hátulsó fogantyú) .....max. 6,5 m/s ^2
Bizonytalanság K_hw 1,5 m/s²
Gyújtógyertya ....L8RTF
Elektrodatávolság. 0,6 mm
Típus lánc .....Oregon 91P057X
Típus kard .....Oregon 160SDEA041

Csökkentse le a zajkibocsátást és a vibrálást egy minimumra!

Csak kifogástalan készülékeket használni.
- A készüléket rendszeresen karbantartani és megtisztítani.
- Illessze a munkamódját a készülékhez.
• Ne terhelje túl a készüléket.
- Hagyja adott esetben leellenőrizni a készüléket.
- Kapcsolja ki a készüléket, ha nem használja.
• Hordjonkesztyüket.

HU

5. Beüzemeltetés előtt

Veszély! Csak akkor indítsa be a motort, ha a fűrész készen fel van szerelve.

Vigyázat! A lánccal való bánásmódnál hordjon mindig védőkesztyüket.

5.1 A vezetősín felszerelése

Ahhoz hogy a sín és a lánc olajjal legyen ellátva, CSAK AZ ORIGINÁLIS SÍNT HASZNÁLNI. Az olajozónyilásnak (2-es ábra / poz. A) szennyeződés és lerakódásmentesnek kell lennie.

1. Biztosítsa; hogy a láncfékező kar a KIOLDVA pozícióra vissza van húzva (Ábra 3A).
2. Távolítsa el a sinrögzítő kereket (20). Vegye le a burkolatot (ábra 3B).
3. Addig AZ ÓRAMUTATÓ JÁRÁSÁVAL ELLENKEZŐ IRÁNYBA csavarni a láncke-reket (19), amig a HOROG (E) (kiálló hegy) a tolószakasza végén a kuplunghenger és a fogaskerék irányába nincs (ábrák 3B/3C).
4. Fektese a vezetősín hornyolt végét a síncapszeg (F) fölé. Igazítsa úgy ki a sínt, hogy a vezetősín lyukába (G) illjen a BEIGA-ZÍTÓ CSAP (ábrák 3C/3D).

5.2 A FÜRÉSZLÁNCFELSZERELÉSE:

1. Terítse ki a láncot egy hurok formába, amelynél a vágószélek (A) AZ ÓRAMUTATÓ FORGÁSI IRÁNYÁBA a hurok köré ki vannak irányítva (Ábra 4A).
2. Tolja a láncot a fogaskerék (B) köré a kuplung (C) mögé. Vegye fi gyellembe, hogy a láncszemeknek a fogak között kell befektetve lenniük (Ábra 4B).
3. Vezese be a meghajtó láncszemeket a rovát-kába (D) és a sín vége köré (Ábra 4B).

Utalás! A fürész lánc lelóghat valamennyire a sín alulsó részen. De ez normális.

1. Húzza a vezetősínt addig előre, amig szorosan rá nem fekszik a lánc. Biztosítsa, hogy minden meghajtóláncszem benne legyen a sín horonyában.

2. Tegye fel a kuplungburkolatot (5-ös ábra) és csavarja a rögzítéséhez az óra járási irányába a sinrögzítő kereket (20). Ennél nem szabad lecsúsznia a láncnak a vezetősínról. Húzza meg kézszorosra a sinrögzítő kereket és kövesse a láncfeszesség beállításához a LÁNC-FESZESSÉG BEÁLLÍTÁSA fejezetben leírott utasításokat.

5.3 A láncfeszesség beállítása

Rendkívüleg fontos a fűrészlánc helyes feszessége és le kell ellenőrizni az indítás előtt és minden fűrészelési munka ideje alatt. Ha vesz magának időt a fűrészlánc helyes beállítására, akkor jobb vágásokat tud elvégezni és meghosszabbodik a lánc élettartalma is. Vigyázat: A fűrészláncon történő bánásmódnál vagy a lánc beigazításánál mindig nagy szilárdságú kesztyüket hordani.

1. A vezetősín hegyét felfelé tartani és a lánc feszességének a növeléséhez AZ ÓRAMUTATÓ FORGÁSI IRÁNYÁBA csavarni a láncfeszítő kereket (19) (5-ös ábra). Ha AZ ÓRAMUTATÓ JÁRÁSÁVAL ELLENKEZŐ IRÁNYBA csavarja a láncfeszítő kereket, akkor meglazul a lánc feszessége. Ellenőrizze le, hogy a lánc teljesen a vezetősín köré van e fektetve (6-os ábra).
2. A beigazítás után, a sin hegye még mindig fent van, húzza feszesen meg a sinrögzítő kereket (20). A lánc akkor van helyesen megfeszítve, ha feszesen felfekszik és kézzel teljesen körül lehet húzni.

Utasítás: Ha a láncot csak nehezen lehet a vezetősín körül forgatni vagy ha blokkolna, akkor túl feszesre meg van feszítve. Végezze el a következő, kis beállításokat:

1. Eressze meg egy ½ fordulattal a sinrögzítő kereket (20). A láncfeszítő keréknek (19) AZ ÓRAMUTATÓ JÁRÁSÁVAL ELLENKEZŐ IRÁNYÁBA levő lassú elfordítása álatal meglazítani a lánc feszültségét. Húzza a láncot a sinen előre és hátra. Ezt addig csinálni, amig a láncot surlódás nélkül mozgatni nem lehet, de mégis szüken fel nem fekszik. Növelje meg a feszességet, azáltal hogy a láncfeszítő kereket AZ ÓRAMUTATÓ FORGÁSI IRÁNYÁBA csavarja.
2. Ha rendesen meg van feszítve a fürészlánc, akkor tartsa a sin hegyét felfelé, és húzza feszesen meg a sinrögzítő kereket (20).

Utalás!Egy új fűrészlánc kitágul, úgy hogy cca. 5 vágás után utánna kell állítani. Ez új láncoknál normális, és a jövendőbeli beállítások interválluma lecsökken.

Utalás! Ha a fűrészlánc TÚL LAZA vagy TÚL FESZES, akkor a hajtókerék, vezetősín, lánc és a forgattyús tengelycsapágy gyorsabban elhasználódik. A 6-os ábra informál a helyes feszességgről A (hideg állapotban) és a feszességgről B (meleg állapotban). A C ábra egy túl laza láncot mutat.

HU

5.4 Üzemanyag és olaj

Üzemanyag

Használjon az optimális eredmények érdekében normális, ólommentes üzemanyagot, speciális 1:40 2-taktus-motorolajjal. Tartsa magát a keverési részletekre a fejezetben

ÜZEMANYAGKEVERÉS

Keverje össze. , egy megfelelő tartályban az üzemanyagot egy 2-taktusú-olajjal Az üzemanyag és az olaj helyes keverési viszonyát a keverési táblázatból kivenni. Rázza fel a tartályt, azért hogy mindent gondosan összekeverjen.

Utalás! Ne használjon ehhez a fürészhez sohasem nem felhigitott üzemanyagot. Ezáltal megsérül a motor és a gyártó szavatossága érvényét veszítené erre a termékre. Ne használjon sohasem olyan üzemanyag keveréket, amelyik 90 naptól hoszabb ideig tárolva lett.

Utalás! Ha egy 2-taktusú-olajat használna, a speciáli olajtól eltérően, akkor egy léghútött 2-taktusú-motoroknak való szuperolajat kell egy 1:100 keverékviszonyban használni. Ne használjon 2-taktusú-olajtermékeket egy 1:100 keverékviszonyban. Nemkielégítő olajozás károsítja a motrot és Ön elveszíti ebben az esetben a motorra szóló szavatosságot.

AJÁNLOTT ÜZEMANYAGOK

Egyes normális benzínfajtákat hozzáadásokkal mint alkohol- vagy éthervegyületekkel vannak összevegyítve, azért hogy megfeleljenek a tiszta kipufogógázok normáinak. A motor minden benzínfajtával kielégítően fut a sajátmeghajtás érdekében, még az oxigén dúsított benzínekkel is. Legjobb ha egy ólommentes normálbenzint használ.

A lánc és a vezetősín olajozása

Mindig amikor feltölti a üzemanyagtartályt benzínnel, akkor a láncolaj tartályát is utánna kell tölteni. Ehhez egy szokványos láncolajnak a használatát ajánljuk.

Motorolaj és benzin
I Fűrészlánc

keverék 1:40
I Csak olaj

A MOTOR BEÍNDÍTÁSA ELÓTTI VIZSGÁLATOK

Figyelem: Ne indítsa vagy használja sohasem a fűrészt, ha a sín és a lánc nincs rendesen feltéve.

1. Töltse fel a megfelelő üzemanyagkeverékkel az üze manyagtartályt (21) (Ábra 4).
2. Töltse fel az olajtartályt (22) láncolajjal (4-as ábra).

A lánc és az olajtartály feltöltése után kézzel feszesre húzni a tartályfedelet. Ne használjon ehhez szerszámot.

6. Kezelés

Használat előtt leellenőrizni a készüléket esetleges károkra és ne használja, ha meg van rongálódva. A készüléket csak aktivált láncfékkel szabad beindítani. A láncfék aktiválva van, ha a fékkar (6) előre van nyomva.

A működési mód magyarázata, lásd a - a láncfék leellenőrzése - statikus ellenőrzést.

6.1 Láncfék

A láncfűrész egy láncfékkel van felszerelve, amely lecsökkenti a visszacsapódási okból adódó sérülés veszélyét. A fék aktiválva lesz, ha nyomás lesz gyakorolva a kézvédőre (6). Például ha egy visszacsapódásnál, ráút a kezelő személy keze a kézvédőre (6). A fék aktiválásánál hirtelen megáll a lánc (3).

Figyelmeztetés: Habár a láncféknek az a célja, hogy a visszacsapódás általi sérülési veszélyt lecsökkentse; mégsem tud megfelelő védelmet nyújtani, ha gondtalanul dolgozik a fűrésszel. Ellenőrizze rendszeresen le, hogy szabályszerüen működik e a láncfék. Az első vágás előtt, többszörös vágás után, karbantartási munkálatok után és ha erős ütéseknek lett kitéve vagy ha le

HU

lett ejtve a láncfűrész, kipróbálni a láncféket.

6.1.1 A láncfék leellenőrzése (ábra 5A/5B/6)

Statikus ellenőrzés (leállított motornál)

Deaktiválva a láncfék (szabadon eltolható a lánc (3))

1. Húzza ehhez az elülső fogantyú (7) irányába az elülső kézvédőt (6). Az elülső kézvédőnek (6) hallhatóan be kell reteszelnie. (ábra 5A)
2. A láncnak (3) a vezetösínen (2) eltolhatónak kell lennie.

Aktiválva a láncfék (blokkolva a lánc (3))

1. Nyomja a vezetősín (2) irányába az elülső kézvédőt (6). Az elülső kézvédőnek (6) hallhatóan be kell reteszelnie. (ábra 5B)
2. A láncnak (3) a vezetösínen (2) nem szabad eltolhatónak lennie.

Utasítás: Az elülső kézvédőnek (6) mind a két pozícióban be kellen reteszelnie. Ha egy erős ellenállást érezne, vagy ha az elülső kézvédő (6) nem reteszelné be, akkor ne használja a fűrészt. Vigye megjavítattni a feljogosított vevőszolgálathoz.

Dinamikus ellenőrzés (indítva lesz a motor)

1. Állítsa a fűrészt egy kemény, egyenes felületre.
2. A bal kezével az elülső fogantyút (7) fogni.
3. Az indítási utasítások szerint beiindítani a láncfűrészt. (lásd a 6.2 ill. 6.3-öt)
4. Deaktiválja a láncféket (húzza ehhez az elülső fogantyú (7) irányába az elülső kézvédőt (6)). (ábra 5A)
5. Fogja meg a jobb kezével a hátulsó fogantyút (8).
6. Egy rövid bemelegedési fázis után andjon teljes gázt. Nyomja a bal kezének a kézfejével a vezetősín (2) irányába az elülső kézvédöt (6). Ezáltal aktiválva lesz a láncfék. (6-os ábra)

Veszély: A láncféket lassan és óvatosan aktiválni. A fűrészt mind a két kézzel feszesen tartani és ügyeljen egy jó fogásra. A fűrésznek nem szabad tárgyakat megérintenie.

1. A láncnak (3) hirtelen meg kell állnia. Engedje azonnal el a gázkart (11), ha nyugottan áll a lánc (3).

Veszély: Ha nem áll meg a lánc (3), akkor kapcsolja ki a motort és vigye el a fűrészt a feljogosított vevőszolgálathoz.

6.1.2 A kuplung leellenőrzése

Ellenőrizze rendszeresen le a kuplung működését. Az első vágás előtt, többszörös vágás után, karbantartási munkálatok után és ha erős ütéseknek lett kitéve vagy ha le lett ejtve, leellenőrizni a kuplungot.

1. Az indítási utasítások szerint beiindítani a láncfűrészt. (lásd a 6.2 ill. 6.3-öt)
2. Üzemeltesse röviden a gázszabályozó kart (11) és engedje ismét el, azért hogy biztosítsa, hogy ki lett engedve a fojtószelep arretálása és a motor üresmenetben fut.
3. A láncnak (3) üresmenetben meg kell állnia.

A kuplung úgy van méretezve, hogy az üresjárati fordulatszámnak az 1,25 szereséré levő megemelkedésnél, láncmozdulatot nem szabad észlelni.

Veszély: Ha nem áll meg a lánc (3), akkor kapcsolja ki a motort és vigye el a fűrészt a feljogosított vevőszolgálathoz.

Veszély: Mindig mielött indítaná a motort, aktiválja a láncféket (6).

6.2 Indítás hideg motornál (7A-7D)

Töltse fel a tartályt megfelelő mennyiségű benzin/olaj-keverékkel. (lásd az 5.3-as pontot)

1. A készüléket egy kemény, sík felületre állítani.
2. A be-/ki-kapcsolót (10) az „l”-re kapcsolni. (ábra 7A)
3. 10x megnyomni az üzemanyagszivattyút (primer) (6-os ábra/poz. 25).
4. Kihúzni a hidegindító-kart (13). (ábra 7B)

Utasítás: A hidegindító-kar (13) üzemeltetése által a fojtószelep is egy kicsit meg lesz nyítva és arretálva ebben a helyzetben. Ennek a következménye az üresmeneti fordulatszám megnövelése, gyorsabban indít a fűrész.

1. Jó feszesen tartani a készüléket és az indító fogantyút (9) az első ellenállásig kihúzni. Most 3x gyorsan meghúzni az indító fogantyút (9). (ábra 7C/7D)
2. benyomni a hidegindító-kart (13).
3. Jó feszesen tartani a készüléket és az indítófogantyút (9) az első ellenállásig kihúzni. Most többször gyorsan meghúzni az indító

HU

fogantyút (9), amig nem indít a motor. (ábra 7D)

Utasítás: Ne hagyja az indító fogatyút (9) visszacsapódni. Ez sérülésekhez vezethet. Ha beindult a motor, akkor hagyni a készüléket cca. 10 másodpercig bemelegedni.

Figyelmeztetés: Az enyhén megnyitott fojtószelep miatt elkezd a beindított motornál dolgozni a vágószerszám. Üzemeltesse röviden a gázszabályozó kart (11). Kioldódik a fojtószelep arretálása és visszatér a motor az üresmenetbe. (ábra 7C)

1. Ha az indító fogantyún levő 8 húzás után sem indítana a motor, akkor ismételje meg az 1-től – 7-ig levő lépéseket.

Figyelembe venni: Ha több kisérlet után sem ugrik be a motor, akkor olvassa el a „Hibaelhárítás a motoron” fejezetet.

Figyelembe venni: Az indító fogantyú zsinójrát mindig egyenesen húzni ki. Ha szögben lesz kihúzva, akkor súrlódás keletkezik a fűzőkarikán. Ez a súrlódás által át lesz dörzsölve a zsinór és gyorsabban elkopódik. Amikor a zsinór ismét behúzódik, akkor fogja mindig az indítófogantyút. Ne hagyja sohasem az indítófogantyút a kihúzott állapotból visszacsapódni.

6.3 Indítás meleg motornál (7A-7D)

(A készülék 15-20 perctől kevesebb ideig ált nyugodtan)

1. A készüléket egy kemény, sík felületre állítani.
2. A be-/ki-kapcsolót (10) az „l”-re kapcsolni. (ábra 7A)
3. Jó feszesen tartani a készüléket és az indítófogantyút (9) az első ellenállásig kihúzni. Most többször gyorsan meghúzni az indító fogantyút (9), amig nem indít a motor. A készüléknek 1-2 húzas után indítania kellene. Ha a gép 6 húzás után még mindig nem indítana, akkor ismételje meg a 6.2 alatti 1-töl – 7-ig levő lépéseket. (ábra 7D)

6.4 A MOTOR LEÁLLÍTÁSA

1. Engedje el a gázszabályozó kart, és várja meg mig a motor le áll.

2. Tolja a STOP-kapcsolót lefelé, azért hogy lestoppolja a motort.

Utalás! Vész esetbeni motor leállításhoz, aktiválja a láncféket és tolja a be-/kikapcsolót a „Stop (0)”-ra.

6.5 ÁLLTALÁNOS UTASÍTÁSOK A VÁGÁSHOZ

Veszély! Egy fának a kiképzés nélküli döntése nem engedélyezett!

KIVÁGÁS

• Kivágni az annyit jelent mint egy fának a lefűrészelése. A kis fák, amelyeknek az átmérőjük 15-18 cm azok normális egy vágással lesznek lefűrészelve. Nagyobb fáknál rovatkákat kell bevágni. A rovatkák határozzák meg az irányt, hogy merre fog dölni a fa.
  A vágás előtt egy visszavonulási utat (A) kell tervezni és szabaddá tenni. A visszavonulási útnak hátrafelé és diagonálissan a várt dőlési irány hátuljához vezetnie mint ahogyan a 8-es ábrán ábrázolva van.
• Egy fának a hegyoldalon történő kivágásnál a láncfűrészet kezelő személynek a hegyoldal emelkedő részen kell tartózkodnia, mivel a fa a kivágás után több mint valószínű hogy a hegyoldalon lefelé fog gördülni vagy csúszni.
  A dölési irányai (B) a rovatka vágás által lesznek meghatározva. A vágás előtt vegye figyelemebe a nagyobb ágaknak a felállítását és persze a fának a dölését, azért hogy fel tudja becsülni a fának az esési útját. (Ábra 8)
• Ne vágjon olyankor fát ki, ha egy erős vagy váltakozó szél fúj, vagy ha fennáll a tula-jdonok megsértésének a veszélye. A fák kivágásában szakembert konzultálni. Ne vágjon ki egy fát ha ez vezetékre tudna esni, és értesítse a vezetékre illetékes hivatalt mielőtt kivágná a fát.

ÁLLTALÁNOS IRÁNYVONALAK A FÁK KIVÁGÁSÁRA (Ábra 9)

Normálisan a kivágás 2 fő lépésből áll: Berovatkázás (C) és kivágási vágás (D).

• Kezdjen a felülső rovatkavágással (C) szembe a fa dölési oldalával (E). Ügyeljen arra, hogy ne vágja az alulsó vágást túl mélyre a fatörzsbe. A rovatkának (C) olyan mélynek kellene lennie, hogy a horgonypont (F) elegendő szélességben és erősségben legyen létrehozva. A rovatkának elég szélesnek kell lennie, ahhoz hogy addig amig csak lehet kontrollálni tudja a fa dölését.
• Ne lépjen sohasem egy fa elé, amely be van rovatkázva. A ledöntő vágást (D) a fának a másik felén elvégezni, cca. 3,5 cm a rovatka széle fölött (C) elvégezni. Ne fűrészelje sohasem teljesen át a fatörzset. Hagyon mindig egy horgonypontot. A horgonypont tartja a fát. Ha a törzs teljessen át lessz fűrészelve, akkor

HU

már nem tudja tovább kontrollálni a dőlési irányt. Dugjon egy éket vagy egy döntőkart a vágásba, még mielött a fa elveszítené a stabilitását és elkezdene mozogni. A vezetősín akkor nem tud beakadni a ledöntő vágásba, ha rosszul becsülné fel a döntés irányát. Tag- adja meg a nézőknek a fa dőlési területére való belépést, mielött ledöntené.

- A végső vágás elvégzése előtt ellenőrizze le hogy vannak e nézők, állatok vagy akadályok a döntés területén.

LEDÖNTŐ VÁGÁS:

• Akadályozza meg a vezetősínnek vagy a láncnak (B) a vágásba való beszoruását egy favagy plasztikékekkel (A). Az ékek a döntést is kontrollálják (Ábra 10).
• Ha a vágásra szánt fának az átmérője nagyobb a sín hosszúságától, akkor végezzen el 2 vágást, az ábrá nak megfelelően (Ábra 11).
• Ha a döntö vágás a horgonypont felé közele-dik, akkor a fa elkezd dölni. Mikor a fa elkezd dölni, akkor húzza ki a fűrészt a vágásból, állítsa le a motort, fektesse le a láncfűrészt és hagyja el a térséget a visszavonulási (Ábra. 8).

AZ ÁGAKNAK AZ ELTÁVOLÍTÁSA

• Az ágakat el kell távolítani a ledöntött fáról. A támasztó ágakat (A) csak akkor el távolítani, ha a törzs hosztolva le van vágva (Ábra 12). Feszültség alatt álló ágakat alulról kell felfelé levágni, azért hogy ne szoruljon be a láncfűrész.
• Ne vágjon sohasem faágakat le, amig még a fatörzsön áll.

A HOSSZÚSÁG FELVAGDALÁSA

Vágjon egy döntött fát a hosszúság szerint fel. Ügyeljen egy jó állásra és álljon a törzs felett, ha egy hegyoldalon fürészel. A törzsnek, amennyiben lehetséges, alá kell támasztva lennie, azért hogy a levágásra szánt vége ne feküdjön a földön. Ha a törzsnek mind a két vége alá van támasztva és Önnek a közepén muszáj vágnia, akkor csináljon egy fél vágást felülről a törzsön keresztül és akkor a vágást alulról felfelé. Ez megakadályozza a sínnek a törzsbe való beszorulását. Ügyeljen arra, hogy a felvagdalásnál a fürész ne vágjon a talajba mivel ezáltal a lánc nagyon gyorsan tompa lesz. A felvagdalásnál mindig a lejtő felülső oldalán állni.

1. A törzs az egész hosszában alá van támasztva: felül ről vágni és ügyeljen arra, hogy ne vágjon a földbe (ábra 13A).

2. A törzs az egyik végén alá van támasztva: vágja elősször a törzs átmérőjének 1/3 alulról felfelé át, azért hogy elkerülje a letördelést. Azután felülröl az első vágás felé vágni, azért hogy elkerülje a beszorulást (ábra 13B).

3. A törzs mind a két végén alá van támasztva: vágja elősször a törzs átmérőjének 1/3 felülról alundra át, azért hogy elkerülje a letördelést. Azután alulról az első vágás felé vágni, azért hogy elkerülje a beszorulást (ábra 13C).

- A fatörzseknek a hosszába történő levágásához a legjobb metódus egy fürészbaknak a segítségéül vétele. Ha ez nem lehetséges, akkor a fatörzset az ág-fatörzsekkel vagy alátámasztó bakok által megemelni és alátámasztani. Biztosítsa, hogy a vágásra szánt fatörzs biztosan alá van tá-masztva.

A HOSSZÚSÁG FELVAGDALÁSA A FÜRÉSZBAKÓN (Ábra 14)

A saját biztonságának az érdekében és a fűrészelési munkálatok megkönnyebítéséért szükséges a helyes pozíció egy vertikális hosszúsági felvagdaláshoz.

A. Tartsa mind a két kézzel feszesen a fürészt és vezesse a vágásnál a testének a jobb oldalán el.
B. Tartsa a bal kezét annyira egyenesen, amen- nyire csak lehet.
C. A testi súlyát mind a két lábra megosztani. Utalás! A fürészelési munkák ideje alatt ügyljen mindig arra, hogy a fürészlánc és a vezetősín elegendően olajozva legyen.

HU

7. Tisztítás, karbantartás, tárolás és pótalkatrészmegrendelés

Minden tisztítási és karbantartási munka elött lehúzni a gyújtógyertyadugót.

7.1 Tisztítás

• Tartsa a védőberendezéseket, szellőztető nyíllásokat és a gépházat annyira por és piszokmentesen, amennyire csak lehet. Dörzsölje le a készüléket egy tiszta posztóval le vagy pedig fúja ki sürített levegővel, alacsony nyomás alatt.
  Mi azt ajánljuk, hogy a készüléket direkt minden használat után kitisztítani.
• Tisztítsa meg a készüléket rendszeresen egy nedves posztóval és egy kevés kenőszappannal. Ne használjon tisztító és oldó szereket; ezek megtámadhatják a készülék műanyagrészeit. Úgyeljen arra, hogy ne jusson víz a készülék belsejébe.

7.2 Karbantartás

Figyelmeztetés! A láncfűrészen történő bármilyen fajta karbantartási munkálatokat, az utasításban felsorolt pontoktól eltekintve, csak egy feljogosítött vevőszolgálatnak szabad elvégeznie.

7.2.1 LÉGSZÜRÓ

Utalás! Ne használja a készüléket sohasem légszürő nélkül - por vagy piszok lesz a motorba beszívva és megsérítheti. Tartsa a légszüröt mindig tisztán. A légszüröt minden 20 üzemóra után meg kell tisztítani ill. ki kell cserélni.

A légszűrő tisztítása (ábra 15A/15B)

1. Távolítsa el a felülső burkolatot (14), azáltal hogy eltávolítsa a burkolat rögzítőcsavarját (A). Most le lehet venni a burkolatot (ábra 15A).
2. Emelje ki a légszüröt (15) (ábra 15B).
3. Tisztítsa meg a légszűrőt. Mossa meg a légszűrőt egy tiszta, meleg szappanlúgban. Hagyja a levegőn teljesen megszáradni.

Utalás!Ajánlatos, hogy mindig legyen rezervában egy pót szűrő.

1. Tegy be a légszüröt. Tegye fel a motor/ légszürő (14) burkolatát. Ügyeljen arra, hogy a burkolat pontossan illően legyen feltéve. Húzza meg a burkolat rögzítőcsavarjait.

7.2.2 ÜZEMANYAG-SZÜRÖ (ábra 15C)

Utalás! Ne üzemeltese a fűrészt sohasem üzemanyag szűrő nélkül. 100 üzemóra után meg kell tisztítani az üzemanyag szűrőt vagy megrongálódás esetén ki kell cserélni. Úritse teljesen ki az üzemanyagtankot, mielőtt kicserélné a szűrőt.

1. Vegye le az üzemanyagtartály sapkáját.

2. Hajlítson megfelelőre egy puha drótot.

3. Dugja az üzemanyagtartály nyíllásába és akassza be a üzemanyagtömlöt. Húzza az üzemanyagtömlöt óvatossan a nyílláshoz, amig meg nem tudja fogni az ujjaival.

Utalás! Ne húzza ki teljessen a tömlöt a tartályból.

1. Emelje ki a szüröt a tartályból.
2. Húzza egy fordítási mozdulattal le a szűrőt és tisztít-sa meg, ha megrongálódott, akkor semmisítse meg a szűrőt.
3. Tegyen be egy új szűrőt. Dugja a szűrő egyik végét a tartálynyíllásba. Bizonyosodjon meg arról, hogy a szűrő az alulsó tartálysarokban ül. Ha szükséges akkor tolja egy hosszú csavarhúzóval a szűrőt annak helyes helyére, de ennél ne rongálja meg.
4. Töltse fell a tartályt friss üzemanyaggal/olajjal. Lásd a fejezetet ÜZEMANYAG ÉS OLAJ. Tegye fel a tartály sapkáját.

7.2.3 Gyújtógyertya (ábra 15A/15B)

Utalás! Ahhoz, hogy a fűrészmotor teljesítmény-képes maradjon a gyújtógyertyának tisztának és az elektródatávolságnak helyesnek kell lennie. A gyújtógyertyát minden 20 üzemóra után meg kell tisztítani ill. ki kell cserélni.

1. Állítsa a be-/kikapcsolót a „Stop (0)”-ra.
2. Távolítsa el a felülső burkolatot (14), azáltal hogy eltávolítsa a burkolat rögzitőcsavarját (A). Most le lehet venni a burkolatot (ábra 15A).
3. Távolítsa el a légszüröt (15) (ábra 15B)
4. Húzza le a gyújtókábelt (C) a gyújtógyertyáról, azáltal, hogy húzza és egyidejűlegesen fordítja is (ábra 15B).
5. Távolítsa el a gyújtógyertyát egy gyertyapipakulccsal.
6. Tisztítsa meg a gyújtógyertyát egy rézdrótkefével vagy pedig tegyen egy újat bele.

7.2.4 Porlasztóbeállítás

A porlasztó gyárilag az optimális teljesítményre lett előlegesen beállítva. Ha további beállításokra lenne szükség, akkor vigye a fűrészt a feljogosított vevőszolgálathoz.

HU

7.2.5 Vezetősín

• Minden 10 üzemóra után zsírral bekenni a vezetősín csillagát. Ez szükséges ahhoz, hogy a láncfűrész el tudja érni az optimális teljesítményt. (ábra 16) Tisztítsa meg az olajozó lyukat, tegye oda a zsírprést (nincs a szállítás terjedelmében) és pumpálja addig a zsírt a csapágyba, amig a külső oldalon ki nem lesz nyomva.
• Tisztítsa meg rendszeresen a horonyt, amelyben a lánc fut, és az olajbefolyó furatot egy a kereskedelemben kapható tisztító szerszámmal. (ábra 17A) Ez fontos ahhoz, hogy garantálva legyen a vezetősín és a lánc optimális kenése az üzem ideje alatt.
• Egy lapos reszelővel való óvatos reszelés által eltávolítani a vezetősínen (2) levő sorjákat és éles széleket. (ábra 17B)
• Minden 8 munkaóra után megfordítani a vezetősínt (2), azért hogy ez a felső és az alulsó oldalán egyenletsen kopjon el.

OLAJÁTENGEDÉSEK

A sínen levő olajátengedéseket meg kellene tisz-titani, azért hogy az üzem ideje alatt garantálva legyen a sínek és láncok szabályszerű olajozása.

Vigyázat! Könnyen le lehet ellenőrizni az olajátengedések állapotát. Ha tiszták az olajátengedések, akkor a lánc egy pár másodpercel a fűrész beindítása után automatikusan olajat szór ki. A fűrész egy automatikus olajozó szisztémával rendelkezik.

Automatikus lánckenés.

A láncfűrész egy fogaskeres meghajtású automatikus olajszisztémával van felszerelve. Ez automatikus ellátja a sínt és a láncot a helyes olajmennyiséggel. Mihelyt gyorsít a motor, azonnal az olaj is gyorsabban folyik a sínlaphoz.

A lánckenés gyárilag optimálisan be lett állítva. Ha további beállításokra lenne szükség, akkor vigye a fűrészt a feljogosított vevőszolgálathoz.

A lánckenéshez a láncfűrész alulsó oldalán egy beállító csavar (A) található (21-es ábra). Bal-racsavarás növeli a lánckenést, jobbracsavarás csökkenti a lánckenést.

A lánckenés leellenőrzéséhez a láncfűrészt a lánccal egy papír fölé tartani és egy pár másodpercig teljes gázt adni. A papíron le lehet ellenőrizni az egyes beállított olajmennyiséget.

A lánc olajozása

Győződjön mindig meg arról, hogy helyesen működik az automatikus olajszisztéma. Ügyeljen egy mindig telt olajtartályra.

A fürészelési munkálatok ideje alatt a sínnek és a láncnak mindig elegendően olajozva kell lennie, azért hogy lecsökkentse a vezetősínnel levő súrlódást.

A sínnek és az láncnak sohasem szabad olaj nélkül lennie. Ha szárazon, vagy túl kevés olajjal üzemelteti a fűrészt, akkor lecsökken a vágási teljesítmény, megrövidül a fűrészlánc élettartama, gyorsan eltompul a lánc és a túlhevülés miatt nagyon erősen elkopódik a sín. A túl kevés olajat a füstképződésen és a sínen fellépő színváltozáson lehet felismerni.

7.2.6 A lánc karbantartása

A LÁNCNAK AZ ÉLESÍTÉSE:

Utalás! Egy éles lánc jól formált forgácsot hoz létre. Ha a lánc fürészport hoz létre, akkor meg kell élesíteni.

A lánc élesítéséhez speciális szerszámokra van szükség, amelyek garantálják, hogy a kések helyes szögben és helyes mélységben vannak élesítve. A láncfűrészek tapasztalatlan használójí számára ajánljuk hogy a fűrészláncot a megfelelő helyi vevőszolgáltatás szakembere által élesitsék. Ha feltételezi, hogy saját maga meg tudja élesíteni a fűrészláncot, akkor vásárolja meg a speciális szerszámot egy professzionális vevőszolgáltatásnál.

A LÁNC MEGt'LESÍTÉSE (18-os ábra)

A láncot védökesztyükkel és egy kerek reszelővel élesíteni.

A hegyet csak kifelé irányuló mozdulatokkal élesíteni (ábra 19) és vegye fi gyelembe az értékeket a 18. ábrának megfelelően.

Az élesítés után a vágó láncszemeknek mindegyiknek egyforma szélesnek és hosszúnak kell lennie.

A vágók 3-4 élesítése után le kell ellenőrizni a mélységkorlátozók magasságát és adott esetben egy lapos reszellővel alacsonyabbra kell fektetni öket, majd utánna az elülső sarkot legömbölyíteni (20-os ábra).

Az elülső éleket kerekre reszelni.

HU

7.3 Tárolás és szállítás

A láncfürész szállítása és tárolása előtt felrakni a láncvédőt (4).

Utalás! Ne raktározza el a láncfűrészt sohasem 30 napnál hosszabb ideig, anélkül hogy a következő lépéseket elvégezte volna.

A LÁNCFÜRÉSZ TÁROLÁSA

Ha a láncfűrészt 30 napnál továbbra tárolja, akkor erre elő kell készíteni. Máskülönben elpárolog a porlasztóban levő, maradék üzemanyag és egy gumifajta üledéket hagy hátra. Ez meg tudná nehezíteni az indítást és a következményei drága javítások lehetnek

1. Vegye lassan le az üzemanyag tartály sapkát, azért hogy leengedje az esetleg fennálló nyomást. Ürítse ki óvatosan a tartályt.
2. Indítsa be a motort és hagyja addig üres menetben futni, amig le nem áll a fűrész, azért hogy kiürítse a porlasztóból az üzemanyagot.
3. Hagyja a motort lehülni (körülbelül 5 perc).
4. Tisztítsa meg alaposan a gépet.

Utalás! A fürészt egy száraz helyen és messze távol a lehetséges gyújtóforrásoktól, mint például kályha, gázzal működő melegvízbojler, gázszárító stb. tárolni.

A tárolás utáni beüzemeltetést az „5. Beüzemeltetés előtt“ fejezetben leírottak szerint kell elvégezni.

Szállítás

• Üzemeltesse a láncféket.
- Biztosítsa a láncfűrészt elcsuszás ellen azért, hogy elkerülje az üzemanyagvesztést, károkat vagy sérüléseket.

7.4 A pótalkatrész megrendelése:

Pótalkatrész megrendésénél a következő adatokat kellene megadni:

A készülék típusát
• A készülék cikk-számát
• A készülék ident- számát
- A szükséges pótalkatrész pótalkatrész számát

Aktuális árak és inforációk a www.isc-gmbh.info alatt találhatóak.

8. Megsemmisítés és újrahasznosítás

A szállítási károk megakadályozásához a készülék egy csomagolásban található. Ez a csomagolás nyersanyag és ezáltal ismét felhasználható vagy pedig visszavezethető a nyersanyagi körforgáshoz. A készülék és annak a tartozékai különböző anyagokból állnak, mint például fémböl és műanyagokból. Defektes készülékek nem tartoznak a házi hulladékok közé. Szakszerű megsemmisítéshez le kellene adni a készüléket egy megfelelő gyűjtőhelyen. Ha nem ismer gyűjtőhelyeket, akkor érdeklődjön ütánna a köz-ségi önkormányzatnál.

9. Hibakeresési terv

Problém Lehetséges okok Korrektúra
Nem indít a motor, vagy indít, de nem fut tovább.	-Helytelenindításifolyamat.- A sikertelen indítási próbák által túl sok az üzemanyag az égőkamrában.-Rosszulbeállítottporlasztókeverék.- Kormos gyújtógyertya- Eldugult üzemanyag szűrő.	-Vegyefi gyelembe ennek az utasításnak az utasításait.- Várjon cca. 30 percet amig el nem párolgot az üzemanyag az égőkamrában, mielött elvégezne egy további indítási folyamatot.- Hagyja a porlasztót egy felhatalma-zott vevőszolgálat által beállítani.- Megtisztítani/beállítani a gyújtógy-ertyát vagy kicserélni.- Kicserélni az üzemanyag -szűrőt.
A motor indít , de nem dolgozik teljes teljesítménnyel.	- Rossz a karállás a hideginditón.-Szennyeződött a légszűrő-Rosszulbeállítottporlasztókeverék.	- Tegye a kart az ÜZEM-re.- Eltávolítani a szűrőt, megtisztítani és ismét berakni.- Hagyja a porlasztót egy felhatalma-zott vevőszolgálat által beállítani.
Akadozik a motor. -	Rosszul beállított porlasztókeverék. -	Hagyja a porlasztót egy felhatalma-zott vevőszolgálat által beállítani.
Nincsteljesítmény megterhelés alatt	- Rosszul beállított gyújtógyertya.	- Megtisztítani/beállítani a gyújtógy-ertyát vagy kicserélni.
Amotor ugrásszerűen fut.	- Rosszul beállított porlasztókeverék.	- Hagyja a porlasztót egy felhatalma-zott vevőszolgálat által beállítani.
Túlságosan sok a füst.	- Rossz üzemanyagkeverék.	- Használja a helyes üzemanyag-keveréket (40:1 viszony).
Nincs teljesítmény a megterhelés alatt	-Tompaalánc- Laza a lánc	- Láncot megélesíteni vagy egy új láncot befektetni.- Megfeszíteni a láncot
Kialszik a motor	- Üres a benzíntank- Rosszul van elhelyezve az üzemanyagszűrő a tankban.	-Benzíntankotfeltölteni- Komplett feltölteni a benzíntankot vagy az üzemanyagszűrőt másképp elhelyezni a benzíntankban.
Nemelegendő lán-ckenés (kard és lánc forró lesz)	- Láncolajtartály üres- Olajáteresztések áthelyezve	- Láncolajtartályt feltölteni- Megtisztítani az olajozólyukat a kardban (2-es ábra/poz. A)Megtisztítani a kard horonyát

A termékek dokumentációjának és a kisérőpapírjainak az utánnyomtatása vagy egyébb sokszorosítása, kivonatosan is csak az iSC GmbH kihangsúlyozott beleegyezésével engedélyezett.

Technikai változtatások jogát fenntartva

HU

Szervíz-információk

A garanciaokmányokban megnevezett minden országban kompetens szervíz-partnereket tartunk fenn, akik kontaktusi lehetőségét kéjrük vegye ki a garanciaokmányból. Ezek minden szervíz-ügyben mint javítás, pótalkatrész- és gyorsan kopó rész-ellátás vagy a fogyóeszközök megrendelhetőségével kapcsolatban a rendelkezésére állnak.

Figyelembe kell venni, hogy ennél a terméknél a következő részek már használat szerinti vagy természetes kopásnak vannak alávetve ill. a következő részekre van mint fogyóeszközökre szükség.

Kategória Példa
Gyorsan kopó részek*	Kard, gyújtógyertya, légszűrő, benzínszűrő
Fogyóeszköz/ fogyórészek* Fürészlánc
Hiányzó részek

* nincs okvetlenül a szállítás terjedelmében!

Hiányok vagy hibák esetén kérjük a hibaesetet a www.isc-gmbh.info alatt bejelenteni. Kérjük ügyeljen egy pontos hibaleírásra és felelje meg mindenesetre a következő kérdéseket:

• Működött már egyszer a készülék, vagy elejétől kezdve már defekt volt?
• Feltünt Önnek a defekt fellépése előtt valami a készüléken (tünet a defekt előtt)?
• Az Ön véleménye szerint mi a készülék hibás működése (főtünet)? Írja le ezt a hibás működést.

HU

Garanciaokmány

Tisztelt Vevő,

termékeink szigorú minőségi ellenőrzés alá vannak vetve. Ha ez a készülék mégis egyszer nem működne kifogástalanul, akkor azt nagyon sajnáljuk és kérjük Önt forduljon, az ebben a garanciakártyában megadott cím alatt található szervízszolgáltatásunkhoz, vagy az eladóhelyhez, amelyiknél a készüléket vette. A garanciaigény érvényesítésével kapcsolatban a következő érvényes:

1. Ezek a garanciafeltételek csak kizárólagosan a fogyasztóknak szólnak, ez annyit jelent hogy természetes személyeknek, akik nem szánják ezt a terméket sem üzemserű sem egyébb önálló tevékenységeik körén belül használni. Ezek a garanciafeltételek szabályozzák a kiegészítő garanciateljesítményeket, amelyeket a lent megnevezett gyártó a vásárlóknak az új készülékeire igér a törvényileg előírt garanciaszolgálathoz kiegészítően. A jogi szavatossági igényei, nincsennek ez a garnacia által érintve. A garanciateljesítményünk az Ön számára díjmentes.

2. A garanciateljesítmény csak kizárólagosan az Ön által, a lent megnevezet gyártótol megvásárolt új készüléken felmerülő olyan hibákra terjed ki, amelyek bebizonyíthatóan egy anyaghibán vagy egy gyári hibán alapszanak és korlátolva van választásunk szerint, vagy ezeknek a hibáknak az elháritására vagy a készülék kicserélésére.

Kérjük vegye figyelembe, hogy a készülékeink rendeltetésük szerint nem az ipari, kézműipari vagy szakmai használatra lettek konstruálva. Ezért a garanciaszerződés nem jön létre, ha a készülék a garancia ideje alatt kisipari, kézműipari vagy ipari üzemek területén lett használva vagy ha, egyenértékű igénybevételnek lett kitéve.

1. A szavatosságunk alol ki vannak véve:

- olyan károk a készüléken, amelyek az összeszerelési utasítás figyelmen kívül hagyása vagy amelyek a nem szakszerű felszerelés, a használati utasítás figyelmen kívül hagyása (mint például egy rossz hálózati feszültségre vagy áramfajtára való rákapcsolás), vagy a karbantartási és biztonsági határozatok figyelmen kívül hagyása vagy a készüléknek egy nem normális környezeti feltételeknek történő kitétele vagy egy hiányos ápolás és karbantartás által keletkeztek.

- károk a készüléken, amelyek egy rossz bánásmód vagy nem szakszerű használatok (mint például a készülék túlterhelése vagy nem engedélyezett betétszerszámok vagy tartozékok használata), idegen testeknek a készülékbe levő behatolása (mint például homok, kövek és por, szállítási károk), erőszak kifejtése vagy idegenkezűség (mint például leesés általi károk) által jöttek létre.

- károk a készüléken vagy a készülék részein, amelyek a használatnak megfelelő, szokásos vagy egyébb természetes elkopásra vezethetőek vissza.

1. A garancia időtartama 60 hónap és a készülék vásárlasi napjával kezdődik. Garanciaigényeket a garancia idő lejárata előtt kell, két héten belül, a defekt felismerése után érvényesíteni. Ki van zárrva a garanciaigények érvényesítése a garanciaidő letelte után. A készülék javítása vagy kicserélése nem hosszabbítja meg a szavatosság idejét, se nem indul ez a teljesítmény által egy új garanciaidő a készülékre vagy az esetleg beépített pótalkatrészekre. Ez egy helyszíni szervíz esetében is érvényes.

2. A garanciajogának az érvénysítéséhez kérjük jelentse be a defektes készüléket a következő cím alatt: www.isc-gmbh.info. Kérjük tartsa készenlétben az új készülék ön általi vásárlásának a bizonylatát vagy más igazolásait. Olyan készülékeket, amelyek megfelelő igazolás vagy típustábla nélkül kerülnek beküldésre, azok hiányzó hozzárendelési lehetőség miatt ki vannak zárva a garnciateljesítmény alol. Ha a készülék defektjére kiterjed a garnciateljesítményünk, akkor azonnal visszakap egy megjavított vagy egy új készüléket.

Ennek a használati utasításnak a szervíz-információja szerint utalunk ennek a garanciának a gyorsan kopó részekkel, használati részekkel és hiányzó részekkel kapcsolatban fennálló fenntartásáira.

SI

Vsebina
