INSTRUKCJA OBSŁUGI GMS-E-40EV Gardol

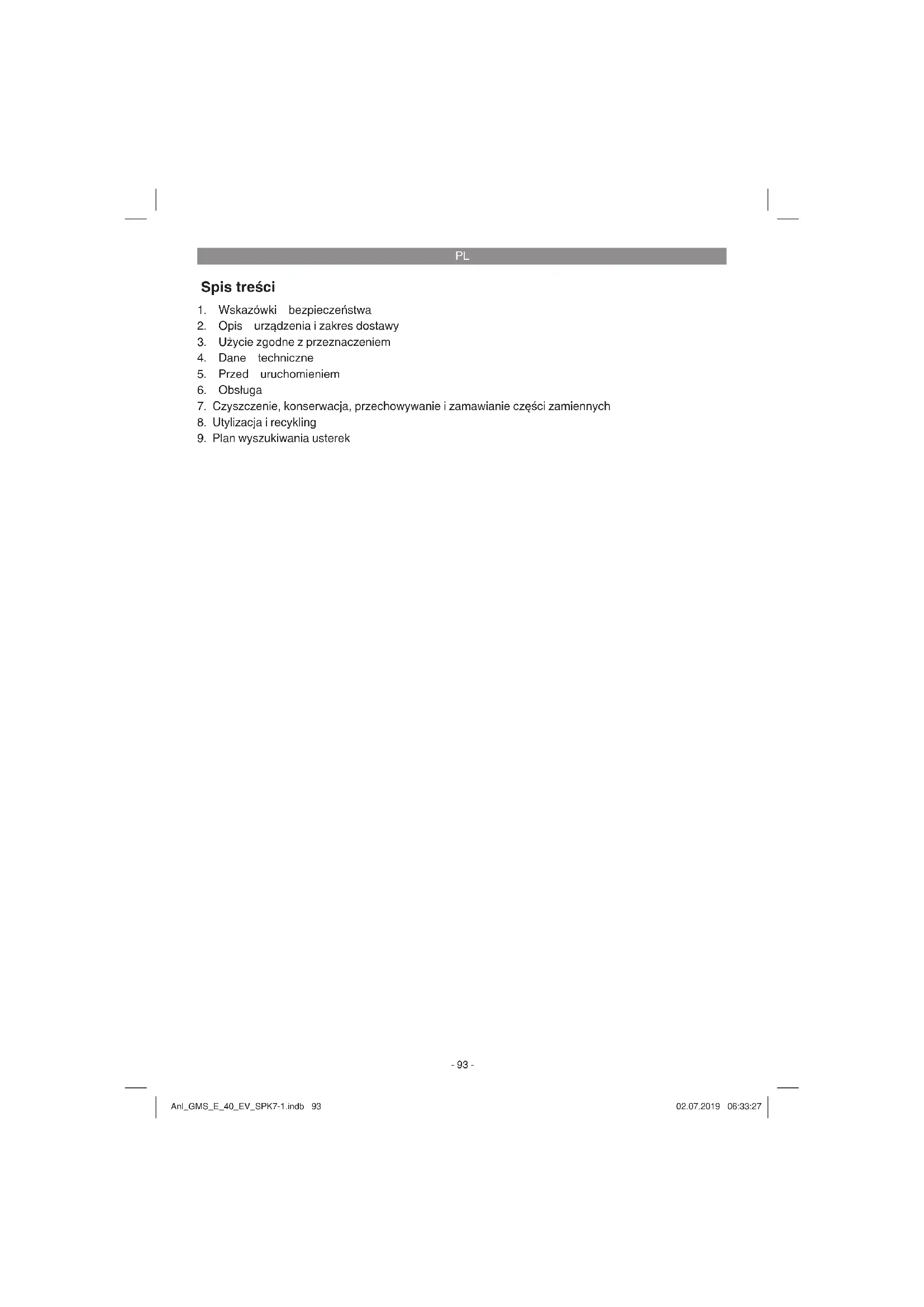

1. Wskazówki bezpieczeństwa

2. Opis urządzenia i zakres dostawy

3. Użycie zgodne z przeznaczeniem

5. Przed uruchomieniem

7. Czyszczenie, konserwacja, przechowywanie i zamawianie części zamiennych

8. Utylizacja i recykling

9. Plan wyszukiwania usterek

Niebezpieczeństwo! Podczas użytkowania urządzenia należy przestrzegać wskazówek bezpieczeństwa w celu uniknięcia zranień i uszkodzeń. Z tego względu proszę dokładnie zapoznać się z instrukcją obsługi/ wskazówkami bezpieczeństwa. Proszę zachować instrukcję i wskazówki, aby można było w każdym momencie do nich wrócić. W razie przekazania urządzenia innej osobie, proszę wręczyć jej również instrukcję obsługi/ wskazówki bezpieczeństwa. Nie odpowiadamy za wypadki i uszkodzenia zaistniałe w wyniku nieprzestrzegania niniejszej instrukcji i wska- zówek bezpieczeństwa.

1. Wskazówki bezpieczeństwa

Właściwe wskazówki bezpieczeństwa znajdują się w załączonym zeszycie! Niebezpieczeństwo! Przeczytać wszystkie wskazówki bezpieczeństwa i instrukcję. Nieprzestrzeganie instrukcji i wskazówek bezpieczeństwa może wywołać porażenia prądem, niebezpieczeństwo pożaru lub ciężkie zranienia. Proszę zachować na przyszłość wskazówki bezpieczeństwa i instrukcję.

2. Opis urządzenia i zakres dostawy

2.1 Opis urządzenia (rys. 1-21)

1. Jednostka napędowa

5. Klucz do świec zapłonowych

6. Przednia osłona dłoni (dźwignia hamulca

10. Włącznik/ Wyłącznik

13. Dźwignia przepustnicy

14. Pokrywa fi ltra powietrza

16. Świeca zapłonowa

17. Oporowy zderzak zębaty (ostroga)

18. Chwytak łańcucha

20. Pokrętło mocowania szyny

21. Korek zbiornika paliwa

22. Korek zbiornika oleju

Funkcje zabezpieczające (rys. 1a/1b)

3 ŁAŃCUCH O NIEWIELKIEJ SILE ODBICIA

poza pomocą specjalnie zaprojektowanych zabezpieczeń pozwala zmniejszy ć siły odbi- cia i lepiej je zamortyzować.

6 DŹWIGNIA HAMULCA ŁAŃCUCHA

/ OSŁONA RĄK chroni lewą rękę obsługującego urządzenie przed ześlizgnięciem się z przedniego uchwytu po- dczas pracy urządzenia. HAMULEC ŁAŃCUCHA pełni funkcję zabez- pieczenia przed obrażeniami na skutek odbić, gdyż zatrzymuje pracujący łańcuch piły w ciągu kilku milisekund. Jest on uruchamiany przez DŹWIGNIĘ HAMULCA ŁAŃCUCHA. 10 WŁĄCZNIK/WYŁĄCZNIK wyłącza natychmi- ast silnik po jego wyłączeniu. Przycisk Stop musi być w pozycji ON, aby można było (po- nownie) uruchomić silnik. 12 BLOKADA DŹWIGNI GAZU zapobiega przy- padkowemu przyspieszeniu silnika. Dźwignia gazu może zostać wciśnięta tylko wtedy, gdy blokada dźwigni gazu jest wciśnięta. 18 CHWYTAK ŁAŃCUCHA zmniejsza ryzyko obrażeń w razie zerwania lub ześlizgnięcia się łańcucha przy uruchomionym silniku. Chwytak łańcucha przechwytuje poruszający się w niekontrolowany sposób łańcuch. Wskazówka! Należy zapoznać się z piłą i jej częściami.

Prosimy sprawdzić na podstawie podanego zakresu dostawy czy produkt jest kompletny. Jeżeli stwierdzono brak części, prosimy zwrócić się w ciągu 5 dni roboczych od zakupu produktu do naszego centrum serwisowego lub punktu zakupu urządzenia przedstawiając dowód zaku- pu. Prosimy wziąć pod uwagę umieszczoną w informacjach serwisowych na ko ńcu tej instrukcji tabelę świadczeń gwarancyjnych.

Otworzyć opakowanie i ostrożnie wyciągnąć urządzenie.

Zdjąć opakowanie oraz zabezpieczenia do transportu (jeśli jest).

Sprawdzić, czy dostawa jest kompletna.

Sprawdzić, czy urządzenie i wyposażenie dodatkowe nie zostały uszkodzone w trans- Anl_GMS_E_40_EV_SPK7-1.indb 94Anl_GMS_E_40_EV_SPK7-1.indb 94 02.07.2019 06:33:2702.07.2019 06:33:27PL

W razie możliwości zachować opakowanie, aż do upływu czasu gwarancji. Niebezpieczeństwo! Urządzenie i opakowanie nie są zabawkami! Dzieci nie mogą bawić się częściami z twor- zywa sztucznego, folią i małymi elementami! Niebezpieczeństwo połknięcia i uduszenia się!

Instrukcją oryginalną

Wskazówki bezpieczeństwa

3. Użycie zgodne z przeznaczeniem

Urządzenie przeznaczone jest wyłącznie do cięcia drewna. Ścinka drzew może być przep- rowadzana wyłącznie przez osoby posiadające odpowiednie kwalifi kacje. Producent nie ponosi odpowiedzialności za szkody wynikające z zas- tosowania niezgodnego z przeznaczeniem lub nieprawidłową obsługę. Urządzenie używać tylko zgodnie z jego przezna- czeniem. Każde użycie, odbiegające od opisan- ego w niniejszej instrukcji jest niezgodne z przez- naczeniem urządzenia. Za powstałe w wyniku niewłaściwego użytkowania szkody lub zranienia odpowiedzialność ponosi użytkownik/ właściciel, a nie producent. Proszę pamiętać o tym, że nasze urządzenie nie jest przeznaczone do zastosowania zawodowe- go, rzemieślniczego lub przemysłowego. Umowa gwarancyjna nie obowiązuje, gdy urządzenie było stosowane w zakładach rzemieślniczych, przemys łowych lub do podobnych działalności. Ostrożnie! Ryzyka resztkowe Nawet jeśli opisywane urządzenie obsługiwane jest prawidłowo, zawsze występują ryzyka reszt- kowe. W związku z typem konstrukcji i wykona- niem urządzenia mogą wystąpić następujące zagrożenia:

1. Rany cięte w przypadku dotknięcia

nieosłoniętego bądź poruszającego się łańcucha.

2. Rany cięte w przypadku odbicia lub innego

niezamierzonego ruchu szyny prowadzącej.

3. Obrażenia przez wyrzucone z urządzenia

4. Obrażenia przez odrzucone z urządzenia

części ciętego materiału.

5. Uszkodzenia słuchu, w razie niestosowania

zalecanych ochronników słuchu.

6. Problemy z oddychaniem na skutek wdycha-

nia szkodliwych gazów oraz obrażenia skóry na skutek kontaktu z benzyną.

Pojemność skokowa silnika ...................... 41 cm

Maksymalna moc silnika ........................ 1,4 kW Długość cięcia ........................................37,5 cm Długość szyny prowadzącej .............. 16“ (40 cm) Podziałka łańcucha ...................(3/8“), 9,525 mm Grubość łańcucha .................... (0,05“), 1,27 mm Prędkość obrotowa biegu jałowego ................................3100 ± 300 obr/min Maksymalna liczba obrotów z zamontowanymi narzędziami ....11 000 obr/min Prędkość łańcucha maks. .........................21 m/s Pojemność zbiornika paliwa .................... 260 cm

Pojemność zbiornika oleju ..................... 210 cm

Funkcja antywibracyjna ...................................tak Uzębienie koła łańcuchowego .....................6 zębów x 9,525 mm Waga netto bez łańcucha i szyny prowadzącej ...................................4,5 kg Poziom ciśnienia akustycznego L

(ISO 22868) mierzony przy uchu osoby obsługującej urządzenie ...................... 99 dB(A) Odchylenie K

....................................... 3 dB(A) Zmierzony poziom mocy akustycznej L

...................................... 3 dB(A) Gwarantowany poziom mocy akustycznej L

(ISO 2000/14/WE) ..... 114 dB(A) Wibracje a

Wibracje ahv (tylny uchwyt) (ISO 22867) ................................. maks. 6,5 m/s

Ograniczać powstawanie hałasu i wibracji do minimum!

U żywać wyłącznie urządzeń bez uszkodzeń.

Regularnie czyścić urządzenie.

Dopasować własny sposób pracy do urządzenia.

Nie przeciążać urządzenia.

W razie potrzeby kontrolować urządzenie.

Nie włączać urządzenia, jeśli nie będzie używane.

Nosić rękawice ochronne.

5. Przed uruchomieniem

Niebezpieczeństwo: Włączyć silnik dopiero po zakończeniu montażu piły. Ostrożnie! W czasie wszelkich prac związanych z łańcuchem należy zawsze nosić rękawice ochronne.

5.1 Zakładanie szyny prowadzącej

Aby zarówno szyna jak i łańcuch były smarowa- ne olejem, UŻYWAĆ TYLKO ORYGINALNEJ SZYNY. Otwór smarowy (rys. 2 / poz. A) musi być wolny od zabrudzeń i osadów.

1. Upewnić się, że dźwignia hamulca łańcucha

jest ustawiona w pozycji ZWOLNIENIA (rys. 3A).

2. Odkręcić pokrętło mocowania szyny (20).

Zdjąć pokrywę (rys. 3B).

3. Przekręcić pokrętłem regulacji łańcucha (19)

W KIERUNKU PRZECIWNYM DO RUCHU

WSKAZÓWEK ZEGARA, aż TRZPIEŃ (E) (wystająca końcówka) znajdzie się na końcu odcinka przesuwu w kierunku walca sprzęgła i koła zębatego (rys. 3B/3C).

4. Położyć karbowany koniec szyny

prowadzącej na bolcach szyny (F). Ustawić szynę tak, aby TRZPIEŃ pasował do otworu (G) w szynie prowadzącej (rys. 3C/3D)

5.2 Zakładanie łańcucha

1. Rozłożyć łańcuch w formie pętli, przy czym

ostrza (A) powinny być ustawione wokół pętli W KIERUNKU WSKAZÓWEK ZEGARA (rys. 4A).

2. Przełożyć łańcuch wokół koła zębatego (B)

za sprzęgłem (C). Należy zwrócić uwagę na to, aby ogniwa ła ńcucha zostały włożone pomiędzy zęby (rys. 4B).

3. Umieścić ogniwa napędowe w rowku (D) i

wokół końca szyny (rys. 4 B). Wskazówka: W dolnej części szyny łańcuch może lekko zwisać. Jest to normalne zjawisko.

4. Pociągnąć szynę prowadzącą do przodu, aż

łańcuch będzie ściśle przylegał. Upewnić się, że wszystkie ogniwa napędowe znajdują się w rowku szyny.

5. Założyć pokrywę sprzęgła (rys. 5) i

zamocować ją dokręcając pokrętł o moco- wania szyny (20) w kierunku zgodnym z ruchem wskazówek zegara. Uważać, aby łańcuch nie zsunął się z szyny prowadzącej. Ręcznie dokręcić pokrętło mocowania szyny, a następnie wyregulować naciąg łańcucha zgodnie z rozdziałem REGULACJA NACIĄGU ŁAŃCUCHA.

5.3 Regulacja naciągu łańcucha

Poprawny naciąg łańcucha jest bardzo ważny i musi zostać sprawdzony przed każdym uruchomieniem piły oraz podczas wszelkich prac z użyciem piły. Jeśli poświeci się czas na prawidłowe wyregulowanie łańcucha, będzie można uzyskać lepsze wyniki cięcia i wydłuż

okres użytkowania łańcucha. Ostrożnie! W cza- sie wszelkich prac związanych z łańcuchem i po- dczas jego regulacji należy zawsze nosić mocne rękawice ochronne.

1. Trzymać koniec szyny prowadzącej ku górze

i przekręcić pokrętło regulacji łańcucha (19)

W KIERUNKU ZGODNYM Z RUCHEM WS-

KAZÓWEK ZEGARA, aby zwiększyć naciąg łańcucha (rys. 5). Przekręcając pokrętło regu- lacji łańcucha W KIERUNKU PRZECIWNYM DO RUCHU WSKAZÓWEK obniża się naciąg łańcucha. Sprawdzić, czy łańcuch ściśle przy- lega do szyny prowadzącej (rys. 6).

2. Po wyregulowaniu, gdy koniec szyny jest

nadal skierowany ku górze, przykręcić mocno pokrętło mocowania szyny (20). Łańcuch jest naprężony prawidłowo, jeśli przylega ściśle do szyny i da się przeciągnąć na całej długości ręką. Wskazówka: Jeżeli łańcuch można poruszać wokół szyny prowadzącej tylko z trudnością lub gdy łańcuch się blokuje, naciąg łańcucha jest za wysoki. Wykonać następujące drobne ustawienia:

1. Odkręcić pokrętło mocowania szyny (20)

o pół obrotu. Obniżyć naciąg przekręcając powoli pokr ętło regulacji łańcucha (19) W

w szynie tam i z powrotem. Powtarzać te czynności, aż łańcuch będzie mógł się poruszać bez oporu i jednocześnie będzie ściśle przylegał. Aby zwiększyć naciąg przekręcić pokrętło regulacji łańcucha W

2. Gdy łańcuch będzie prawidłowo naciągnięty,

dokręcić mocno pokrętło mocowania szyny (20) przytrzymując jednocześnie koniec szy- ny ku górze. Wskazówka: Nowy łańcuch wydłuża się, dlatego należy go ponownie wyregulować po wykonaniu ok. 5 cięć. Jest to normalne zjawisko w przypadku nowych ł ańcuchów i kolejne regulacje konieczne są z czasem coraz rzadziej. Wskazówka: Jeśli łańcuch jest ZA SŁABO lub ZA MOCNO naciągnięty, wówczas następuje szybsze zużycie koła napędowego, szyny prowadzącej, łańcucha i łożyska wału korbowego. Na rys. 6 pokazano prawidłowy naciąg A (zimny stan) i naciąg B (rozgrzany stan). Na rys. C po- kazano łańcuch o zbyt niskim naciągu.

Paliwo Dla uzyskania optymalnych wyników pracy należy używać zwykłej bezołowiowej benzyny wymieszanej ze specjalnym olejem do silników 2-suwowych. Mieszanka paliwa Wymieszać paliwo z olejem do silników 2-su- wowych w odpowiednim pojemniku. Potrząsnąć pojemnikiem w celu dokładnego wymieszania składników. Wskazówka: Dla tej piły nigdy nie stosować czystej benzyny. Spowodowałoby to uszkodze- nie silnika i utratę gwarancji na urządzenie. Nie

żywać mieszanki paliwa składowanej przez dłużej niż 90 dni. Wskazówka: Należy używać oleju do chłodzonych powietrzem silników 2-suwowych, wymieszanego w proporcji 1:40. Nie wolno stosować produktów olejowych do silników 2-su- wowych o proporcji mieszania 1:100. Niedosta- teczna ilość oleju powoduje uszkodzenie silnika i utratę gwarancji na silnik. Zalecane paliwa Stosowana powszechnie benzyna zawiera do- mieszki związków alkoholi lub eterów, co ma na celu spełnienie norm odnośnie czystości spalin. Silnik pracuje w sposób zadowalający ze wszys- tkimi rodzajami benzyny do napędu własnego, również z benzynami zawierającymi tlen. Zaleca się używać zwykłej benzyny bezołowiowej. Oliwienie łańcucha i szyny prowadzącej Za każdym razem, gdy napełnia się zbiornik paliwa, należy również napełnić zbiornik oleju do smarowania łańcucha. Zalecane jest stosowanie dostępnego w sprzedaży oleju do smarowania łańcucha. Olej silnikowy i benzyna Łańcuch Mieszanka 1:40 Tylko olej Kontrola przed uruchomieniem silnika Niebezpieczeństwo: Nigdy nie uruchamiać lub nie obsługiwać piły, jeśli szyna lub łańcuch nie są zamontowane prawidłowo.

1. Napełnić zbiornik paliwa (21) odpowiednią

mieszanką paliwa (rys. 4).

2. Napełnić zbiornik oleju (22) olejem do smaro-

wania łańcucha (rys. 4). Po napełnieniu zbiornika łańcucha i zbiornika z olejem należy ręcznie przykręcić pokrywę zbiorni- ka. Nie używać przy tym żadnych narzędzi.

Przed użyciem urządzenia należy sprawdzić, czy nie zostało ono uszkodzone. Nie uruchamiać urządzenia, jeżeli stwierdzono szkody. Urządzenie wolno uruchamiać jedynie jeśli hamu- lec łańcucha jest aktywowany. Hamulec łańcucha jest aktywowany, jeżeli dźwignia hamulca (6) wciśnięta jest do przodu. Objaśnienie sposobu działania patrz: Kontro- la hamulca łańcucha - Kontrola statyczna. Anl_GMS_E_40_EV_SPK7-1.indb 97Anl_GMS_E_40_EV_SPK7-1.indb 97 02.07.2019 06:33:2802.07.2019 06:33:28PL

6.1 Hamulec łańcucha

Piła łańcuchowa wyposażona jest w ha- mulec łańcucha, który służy ograniczeniu niebezpieczeństwa obrażeń na skutek ewentu- alnego odbicia. Hamulec się uruchamia, jeżeli na osłonę dłoni (6) wywierany jest nacisk. Np. w przypadku odbicia, gdy dłoń osoby pracującej z piłą uderza o osłonę dłoni (6). Uruchomienie hamulca powoduje gwałtowne zatrzymanie łańcucha (3). Ostrzeżenie: Hamulec łańcucha ma wprawd- zie za zadanie zmniejszenie ryzyka obrażeń na skutek odbicia, jednak nie może on zapewnić odpowiedniej ochrony w razie nieostrożnej pracy. Regularnie sprawdzać, czy hamulec łańcucha funkcjonuje prawidłowo. Sprawdzać hamulec łań cucha przed pierwszym cięciem, po kilku cięciach oraz każdorazowo po pracach konser- wacyjnych, a także jeżeli piła łańcuchowa została silnie uderzona lub upadła.

6.1.1 Kontrola hamulca łańcucha (rys.

5A/5B/6) Kontrola statyczna (przy wyłączonym silniku) Dezaktywowany hamulec łańcucha (łańcuchem (3) można swobodnie poruszać)

1. Pociągnąć przednią osłonę dłoni (6) w kierun-

ku przedniego uchwytu (7). Musi być słychać, jak przednia osłona dłoni (6) się zatrzaśnie. (Rys. 5A)

2. Musi być możliwe swobodnie poruszać

łańcuchem (3) w szynie prowadzącej (2). Aktywowany hamulec łańcucha (łańcuch (3) zablokowany)

przednią osłonę dłoni (6) w kierun- ku szyny prowadzącej (2). Musi być słychać, jak przednia osłona dłoni (6) się zatrzaśnie. (Rys. 5B)

2. Poruszanie łańcuchem (3) w szynie

prowadzącej (2) powinno być niemożliwe. Wskazówka: Przednia osłona dłoni (6) powinna zablokować się w obydwu położeniach. Jeżeli wyczuwalny jest silny opór lub przednia osłona dłoni (6) się nie zatrzaśnie, zabrania się dalszego używania piły. Oddać urządzenie do naprawy do autoryzowanego serwisu. Kontrola dynamiczna (z uruchomieniem sil- nika)

1. Położyć piłę na twardej, płaskiej powierzchni.

2. Lewą ręką trzymać za przedni uchwyt (7).

ć piłę łańcuchową zgodnie z instrukcją rozruchu. (patrz rozdz. 6.2 lub 6.3)

4. Dezaktywować hamulec łańcucha,

pociągając w tym celu przednią osłonę dłoni (6) w kierunku przedniego uchwytu (7). (Rys. 5A)

5. Chwycić prawą za ręką tylny uchwyt (8).

6. Po krótkiej fazie rozgrzewania urządzenia

dać pełen gaz. Grzbietem dłoni lewej ręki przycisnąć przednią osłonę dłoni (6) w kie- runku szyny prowadzącej (2). W ten sposób aktywowany jest hamulec łańcucha. (Rys. 6) Niebezpieczeństwo: Uruchomić hamulec łańcucha powoli i z rozwagą. Piłę należy trzymać oburącz, zwracając uwagę na silny chwyt. Piła nie może dotykać żadnych przedmiotów.

7. Łańcuch (3) musi się gwałtownie zatrzymać.

Jak tylko łańcuch (3) się zatrzyma z powro- tem zwolnić dźwignię gazu (11). Niebezpieczeństwo: Jeśli łańcuch (3) się nie zatrzymał, wyłączyć silnik i zlecić naprawę piły autoryzowanemu serwisowi.

6.1.2 Kontrola sprzęgła

Należy w regularnych odstępach czasu przeprowadzać kontrolę działania sprzęgła. Skontrolować działanie sprzęgła przed pierwszym cięciem, po kilku cięciach oraz każdorazowo po pracach konserwacyjnych, a także jeżeli pił

łańcuchowa została silnie uderzona lub upadła.

1. Uruchomić piłę łańcuchową zgodnie z

instrukcją rozruchu. (Patrz rozdz. 6.2 lub 6.3)

2. Krótko nacisnąć dźwignię gazu (11) i z pow-

rotem puścić, aby w ten sposób się upewnić, że blokada przepustnicy została zwolniona i silnik pracuje na biegu jałowym.

3. Gdy urządzenie pracuje na biegu jałowym,

łańcuch (3) musi się zatrzymać. Sprzęgło zostało skonstruowane w taki sposób, aby przy podwyższeniu liczby obrotów biegu jałowego o 1,25 raza łańcuch nie powinien się poruszać. Niebezpieczeństwo: Jeśli łańcuch (3) się nie zatrzymał, wyłączyć silnik i zlecić naprawę piły autoryzowanemu serwisowi. Anl_GMS_E_40_EV_SPK7-1.indb 98Anl_GMS_E_40_EV_SPK7-1.indb 98 02.07.2019 06:33:2802.07.2019 06:33:28PL

Niebezpieczeństwo: Przed uruchomieniem silni- ka aktywować hamulec łańcucha (6).

6.2 Uruchamianie urządzenia z

nierozgrzanym silnikiem (7A-7D) Napełnić zbiornik paliwa odpowiednią ilością mieszanki benzyny i oleju. (Patrz punkt 5.3)

1. Postawić urządzenie na twardej, równej po-

2. Ustawić włącznik/wyłącznik w pozycji „I“ (10).

3. 10 razy nacisnąć pompę paliwa (primer) (rys.

4. Wyciągnąć dźwignię przepustnicy (13) (rys.

7B). Wskazówka: Przez aktywowanie dźwigni przepustnicy I I (13) przepustnica lekko się otwiera i blokuje w tym położeniu. Powoduje to podwyższenie liczby obrotów biegu jałowego i pozwala na szybsze uruchomienie piły.

5. Trzymając mocno urządzenie wyciągnąć linkę

z uchwytem rozrusznika (9) do pierwszego oporu. Następnie 3 razy szybko pociągnąć za uchwyt rozrusznika (9). (Rys. 7C/7D)

6. Wcisnąć z powrotem dźwignię przepustnicy

7. Trzymając mocno urządzenie wyciągnąć linkę

z uchwytem rozrusznika (9) do pierwszego oporu. Następnie kilka razy szybko pociągnąć za uchwyt rozrusznika (9), aż silnik zacznie pracować. (Rys. 7D) Wskazówka: Nie puszczać z dłoni uchwytu rozrusznika (9), ponieważ mógłby cofnąć się w niekontrolowany sposób. Może to prowadzić do uszkodzeń. Jeżeli silnik załączył, odczekać ok. 10 sekund aż urz ądzenie się rozgrzeje. Ostrzeżenie: Ponieważ przepustnica jest lekko otwarta, gdy silnik pracuje narzędzie tnące zaczy- na się poruszać. Krótko nacisnąć dźwignię gazu (11). Blokada przepustnicy się zwalnia i silnik powraca do biegu jałowego. (Rys. 7C)

8. Jeśli silnik nie uruchomi się po 8

pociągnięciach, powtórzyć kroki 1-7. Ważne: Jeśli silnik nie zaskoczy również po kilku próbach, przeczytać akapit „Usuwanie usterek”. Ważne: Linkę z uchwytem rozrusznika wyciągać zawsze na wprost. Jeśli linka jest wyciągana pod kątem, dochodzi do tarcia na oczku. Na skutek tarcia linka przeciera się i szybciej się zużywa. Zawsze podczas cofania się linki trzymać w dłoni uchwyt rozrusznika. Po wyciągnięciu nie puszczać z dłoni uchwytu rozrusznika, ponieważ mógłby się zbyt gwałtownie cofnąć.

6.3 Uruchamianie urządzenia z rozgrzanym

silnikiem (7A-7D) (Urządzenie było wyłączone przez nie dłużej niż 15-20 min.)

1. Postawić urządzenie na twardej, równej po-

2. Ustawić włącznik/wyłącznik w pozycji „I“ (10).

3. Trzymając mocno urządzenie wyciągnąć linkę

z uchwytem rozrusznika (9) do pierwszego oporu. Następnie kilka razy szybko pociągnąć za uchwyt rozrusznika (9), aż silnik zacznie pracować. Urządzenie powinno się załączyć po 1-2 pociągnięciach. Jeśli urządzenie nie załączy się po 6 pociągnięciach, powtórzyć kroki 1-7 z rozdz. 6.2. (Rys. 7D)

6.4 Zatrzymanie silnika

1. Puścić dźwignię gazu i odczekać, aż

silnik zacznie pracować na biegu jałowym.

2. Ustawić włącznik/ wyłącznik na pozycji „Stop

(0)”, aby zatrzymać silnik. Wskazówka: W celu awaryjnego zatrzymania silnika, uruchomić hamulec łańcucha i ustawić włącznik/wyłącznik w pozycji „Stop (0)”.

6.5 Ogólne instrukcje odnośnie cięcia

Niebezpieczeństwo: Zabrania się ścinania drzew przez osoby nieposiadające odpowiednich kwalifi kacji. Ścinka

Ścinka polega na ścięciu całego drzewa. Niewielkie drzewa o średnicy 15-18 cm zazwyczaj ścina się jednym cięciem. W przy- padku dużych drzew należy stosować rzazy podcinające. Rzazy podcinające określają kierunek obalania drzewa.

Przed ścięciem drzewa należy zaplanować i opróżnić ścieżkę oddalania się z obszaru zagrożenia (A). Ścieżka oddalania się z obs- zaru zagrożenia powinna przebiegać do tyłu i na ukos do tyłu w stosunku oczekiwanego kierunku upadania drzewa, tak jak pokazano na rys. 8.

Podczas ścinki drzewa na zboczu osoba obsługująca piłę powinna przebywać po stronie zbocza powyżej drzewa, ponieważ po ścięciu drzewo najprawdopodobniej stoczy się lub ześlizgnie po zboczu.

przez rzaz podcinający. Przed cięciem należy oszacować kierunek upadku drzewa z uwzględnieniem naturalnego pochylenia drzewa i rozmieszczenia większych gałęzi (rys. 8).

Nie ścinać drzew przy silnym lub zmiennym wietrze lub gdy istnieje niebezpieczeństwo wyrządzenia szkód materialnych. Należy zasięgnąć porady u specjalisty od ścinki drzew. Nie ścinać żadnego drzewa, które mogłoby trafić na linię przewodów. W razie wątpliwości przed ścięciem drzewa należy zawiadomić urząd, któremu podlega dana linia przewodów. Ogólne zasady odnośnie ścinki drzew (rys. 9) Zazwyczaj ścinanie drzew wykonuje się przez 2 podstawowe cięcia: Rzazy podcinające (C) i rzaz ścinający (D).

Najpierw wykonać położony wyżej rzaz podcinający (C) po stronie upadku drzewa (E). Zwrócić przy tym uwagę, aby dolne nacięcie w pniu nie było zbyt głębokie. Rzaz podcinający (C) powinien być na tyle głęboki, aby powstała zawiasa (F) o odpowiedniej szerokości i grubości. Rzaz podcinający powinien być na tyle szeroki, aby umożliwiał jak zachowanie jak najdłużej kontroli na ścinaniem drzewa.

Nigdy nie stawać przed drzewem, w którym wykonano rzaz/y. Wykonać rzaz ścinający (D) z drugiej strony drzewa, ok. 3-5 cm powyżej krawędzi rzazu podcinającego (C). Nigdy nie przecinać całkowicie pnia drze- wa! Zawsze należy pozostawić zawiasę. Zawiasa (F) przytrzymuje drzewo. Jeżeli pień zostanie całkowicie przecięty, nie ma możliwości kontrolowania kierunku upadku drzewa. Zanim drzewo utraci stabilność lub zacznie się poruszać, włożyć w nacięcie klin lub dźwignię-obracak. Dzięki temu, jeżeli niepoprawnie oszacowano kierunek upadku drzewa, szyna prowadząca nie będzie mogła się zaklinować w rzazie ścinającym. Przez obaleniem drzewa zawsze zabronić osobom trzecim dostępu do obszaru upadku drzewa.

Przed wykonaniem ostatecznego cięcia należy się upewnić, czy w obszarze upad- ku drzewa nie znajdują się żadne osoby, zwierzęta lub przeszkody. Rzaz ścinający

Zapobiec zaklinowaniu się w rzazie szyny lub łańcucha (B) przy pomocy klinów drew- nianych lub z tworzyw sztucznych (A). Kliny służą również kontrolowaniu obalania drzewa (rys. 10).

Jeżeli średnica pnia ścinanego drzewa jest większa niż długość szyny, wówczas należy wykonać dwa cięcia tak jak pokazano na rys.

Gdy rzaz ścinający zbliża się do zawiasy, drzewo zaczyna się obalać. Jak tylko drzewo zacznie się obalać, wyjąć piłę z nacięcia, wyłączyć silnik piły, odłożyć piłę i opuścić obszar zagrożenia przewidzianą do tego celu ścieżką (rys. 8). Usuwanie gałęzi

Ze ściętego drzewa usuwa się gałęzie. Usunąć gałęzie podpierające (A) dopiero po przycięciu pnia na długości (rys. 12). Gałęzie, na które wywierany jest nacisk, należy odciąć w kierunku z dołu do góry, aby uniknąć zakli- nowania się piły łańcuchowej.

Nigdy nie odcinać gałęzi stojąc na pniu! Docinanie na długość

Przyciąć ścięty pień drzewa na odpowiednią długość. Zwrócić uwagę na stabilną postawę i, jeśli przeprowadza się cięcie na zboczu, stać zawsze na zboczu powyżej pnia. W miarę możliwości pień powinien być tak pod- party, aby odcinany koniec nie leżał na ziemi. Jeśli oba końce pnia są podparte i konieczne jest wykonanie cięcia po środku, należy zrobić połowę nacięcia od góry przez pień, a następnie wykonać cięcie z dołu do góry. Za- pobiega to zaklinowaniu się szyny i łańcucha w pniu. Uważać na to, aby podczas docinania łań cuch nie ciął w ziemi, ponieważ powo- duje to bardzo szybkie stępienie łańcucha. Podczas docinania stać zawsze na zboczu powyżej pnia.

1. Pień podparty na całej długości: Należy

ciąć z góry i uważać, aby nie ciąć w ziemi (rys. 13 A).

2. Pień podparty na jednym końcu: Aby

uniknąć rozłupania należy najpierw naciąć pień od dołu do góry do głębokości 1/3 średnicy pnia. Następnie, aby uniknąć zakli- nowania się urządzenia, należy ciąć od góry w kierunku pierwszego nacięcia (rys. 13B).

3. Pień podparty na obu końcach: Aby

uniknąć rozłupania należy najpierw naciąć pień od dołu do góry na g łębokość 1/3 Anl_GMS_E_40_EV_SPK7-1.indb 100Anl_GMS_E_40_EV_SPK7-1.indb 100 02.07.2019 06:33:2802.07.2019 06:33:28PL

średnicy pnia. Następnie, aby uniknąć zakli- nowania się urządzenia, należy ciąć od dołu w kierunku pierwszego nacięcia (rys. 13C).

Pień można najwygodniej przyciąć na długość przy użyciu kozła do cięcia drzewa. Jeśli ma takiej możliwości, należy ponieść i podeprzeć pień za pomocą gałęzi lub klocków. Upewnić się, czy przeznaczony do przecinania pień jest bezpiecznie podparty. Docinanie na długość na koźle (rys. 14) Dla Państwa bezpieczeństwa i ułatwienia cięcia konieczne jest zachowanie poprawnej postawy przy wykonywaniu pionowego cięcia na długość. A. Trzymać piłę mocno obiema rękami i podczas cięcia prowadzić ją po prawej stronie ciała. B. Lewe ramię powinno być maksymalnie wy- prostowane. C. Ciężar ciała powinien być równomiernie rozło żony na obu stopach. Ostrożnie! Zwrócić uwagę na to, aby w cza- sie wykonywania cięcia łańcuch tnący i szyna prowadząca były zawsze odpowiednio naoliwi- one.

7. Czyszczenie, konserwacja,

przechowywanie i zamawianie części zamiennych Przed wszystkimi pracami związanymi z czysz- czeniem i konserwacją wyjąć końcówkę świecy zapłonowej.

Urządzenia zabezpieczające, szczeliny wentylacyjne i obudowa silnika powinny być w miarę możliwości zawsze wolne od pyłu i zanieczyszczeń. Urządzenie wytrzeć czystą ściereczką lub przedmuchać sprężonym po- wietrzem o niskim ciśnieniu.

Zaleca się czyszczenie urządzenia bezpośrednio po każdorazowym użyciu.

Urządzenie czyścić regularnie wilgotną ściereczką z niewielką ilością szarego mydła. Nie używać żadnych środków czyszczących ani rozpuszczalników; mogą one uszkodzić części urządzenia wykonane z tworzywa sztucznego. Należy uważać, aby do wnętrza urządzenia nie dostała się woda.

Ostrzeżenie: Wszystkie czynności konserwacji piły łańcuchowej, za wyjątkiem tych wymienio- nych w instrukcji, muszą być przeprowadzane w autoryzowanym serwisie.

7.2.1 Filtr powietrza

Wskazówka: Nigdy nie uruchamiać piły bez fi ltra powietrza. Pył i zanieczyszczenia mogą zostać wciągnięte do silnika i spowodowa ć jego uszkod- zenia. Utrzymywać fi ltr powietrza w czystości! Filtr powietrza musi być co 20 godzin roboczych czys- zczony lub wymieniany na nowy. Czyszczenie fi ltra powietrza (rys. 15A/15B)

1. Aby zdjąć górną pokrywę fi ltra powietrza

(14) odkręcić śrubę mocującą (A) pokrywy. Następnie pokrywę można zdjąć (rys. 15A).

2. Wyjąć fi ltr powietrza (15) (rys. 15B).

3. Oczyścić fi ltr powietrza. Umyć fi ltr powie-

trza w ciepłym, czystym ługu mydlanym. Pozostawić fi ltr na powietrzu do całkowitego wysuszenia. Wskazówka: Zaleca się posiadanie zapasowego fi ltra.

4. Włożyć fi ltr powietrza. Nasadzić pokrywę fi ltra

powietrza (14). Zwrócić uwagę na poprawne położenie pokrywy. Dokręcić śrubę mocującą pokrywy.

7.2.2 Filtr paliwa (rys. 15C)

Wskazówka: Nigdy nie uruchamiać piły bez fi ltra paliwa. Filtr paliwa musi być co 100 godzinach roboczych czyszczony, a w przypadku uszkodze- nia wymieniony. Opróżnić zbiornik paliwa przed wymianą fi ltra.

1. Odkręcić korek zbiornika paliwa.

2. Odpowiednio wygiąć miękki drut.

3. Włożyć go w otwór zbiornika paliwa i chwycić

nim wąż paliwa. Ostrożnie przeciągnąć wąż paliwa w kierunku otworu, aż będzie go można chwycić palcami. Wskazówka: Nie wyciągać węża całkowicie ze zbiornika.

4. Wyjąć fi ltr ze zbiornika paliwa.

ltr odkręcając go, następnie wyczyścić fi ltr. Jeśli fi ltr jest uszkodzony należy go oddać do utylizacji.

6. Założyć nowy lub wyczyszczony fi ltr. Włożyć

koniec fi ltra w otwór zbiornika. Upewnić się, że fi ltr znajduje się w dolnym rogu zbiorni- Anl_GMS_E_40_EV_SPK7-1.indb 101Anl_GMS_E_40_EV_SPK7-1.indb 101 02.07.2019 06:33:2802.07.2019 06:33:28PL

ka. W razie potrzeby za pomocą długiego śrubokręta przesunąć fi ltr na właściwe miej- sce.

7. Napełnić zbiornik świeżą mieszanką pali-

wa. Patrz również punkt „PALIWO I OLEJ“. Założyć z powrotem korek zbiornika.

7.2.3 Świeca zapłonowa (rys. 15A/15B)

Wskazówka: Dla zachowania mocy silnika piły konieczne jest, aby świeca zapłonowa była zawsze czysta i odstęp elektrod był prawidłowy. Świeca zapłonowa musi być co 20 godzin robo- czych czyszczona lub wymieniana na nową.

1. Ustawić włącznik/wyłącznik w pozycji “Stop

2. Aby zdjąć pokrywę fi ltra powietrza (14)

odkręcić śrubę mocującą (A) pokrywy. Nastę pnie pokrywę można zdjąć (rys. 15A).

3. Wyjąć fi ltr powietrza (15) (rys. 15B).

4. Zdjąć przewód zapłonowy (C) pociągając i

jednoczesne przekręcając świecę zapłonową (rys. 15B).

5. Wykręcić świecę zapłonową kluczem do

6. Wyczyścić świecę zapłonową za pomocą

miedzianej szczotki lub założyć nową świecę.

7.2.4 Regulacja gaźnika

Gaźnik został fabrycznie wyregulowany na optymalną moc. Jeśli konieczna jest dodatkowa regulacja, należy oddać piłę do autoryzowanego serwisu. Wskazówka: Zabrania się samodzielnego podej- mowania regulacji gaźnika!

7.2.5 Szyna prowadząca

Smarować gwiazdę szyny prowadzącej co 10 godzin pracy. Jest to konieczne, aby zapewnić optymalną pracę piły łańcuchowej. (Rys. 16) Oczyścić otwór smarowy, przyłożyć praskę smarową (nie wchodzi w skład urządzenia) i wtłaczać w łożysko smar tak długo, aż zacznie wypływać na zewnątrz.

W regularnych odstępach czasu przy pomocy odpowiedniego narzędzia czyszczącego (do nabycia w sklepach specjalistycznych) czyścić otwór podawania oleju oraz rowek, w którym przesuwa się łańcuch. (rys. 17A) Jest to konieczne, aby zapewnić optymalne sma- rowanie szyny prowadzącej oraz łańcucha podczas pracy.

P łaskim pilnikiem ostrożnie usunąć zadziory i ostre krawędzie na szynie prowadzącej (2). (Rys. 17B)

Obracać szynę prowadzącą (2) co 8 godzin roboczych, aby w ten sposób zapewnić rów- nomierne zużycie górnej i dolnej strony szyny. Kanaliki olejowe Kanaliki olejowe na szynie powinny być czyszczo- ne w celu zapewnienia prawidłowego naoliwienia szyny i łańcucha podczas pracy z urządzeniem. Wskazówka: Stan kanalików olejowych można łatwo sprawdzić. Jeśli kanaliki są czyste, kilka sekund po uruchomieniu piły łańcuch automaty- cznie rozpyla olej. Piła wyposażona jest w auto- matyczny system oliwienia. Automatyczne smarowanie łańcucha Piła łańcuchowa wyposażona jest w automatycz- ny system oliwienia z napędem zębatym. System automatycznie dostarcza odpowiednią ilość oleju do szyny i łańcucha. Jak tylko silnik przyspiesza bieg, olej wpływa szybciej do płyty szyny. Smarowanie łańcucha zostało ustawione fabry- cznie. Jeśli konieczna jest dodatkowa regulacja, należy odda ć piłę do autoryzowanego serwisu. Na spodniej stronie piły łańcuchowej znajduje się śruba regulująca (A) smarowanie łańcucha (rys. 21). Przekręcenie śruby w lewo zwiększa sma- rowanie łańcucha. Przekręcenie śruby w prawo zmniejsza smarowanie łańcucha. W celu kontroli systemu smarowania łańcucha należy przytrzymać łańcuch nad kartką papieru i przez kilka sekund dać pełen gaz. Na papierze może być skontrolowana ustawiona ilość oleju. Regularnie sprawdzać, czy smarowanie łańcucha funkcjonuje prawidłowo. Sprawdzać smarowanie łańcucha przed pierwszym cięciem, po kilku cięciach oraz każdorazowo po pracach konser- wacyjnych. Oliwienie łańcucha Zawsze należ y się upewnić, że automatyczny system oliwienia funkcjonuje prawidłowo. Zwrócić uwagę na to, aby zbiornik oleju był zawsze napełniony. W czasie pracy z piłą szyna i łańcuch muszą być zawsze dobrze naoliwione w celu zmniejszenia tarcia szyny prowadzącej. Szyna i łańcuch muszą być zawsze naoliwione. Eksploatacja piły bez oleju lub z niedostateczną ilością oleju zmniejsza wydajność cięcia, skraca okres użytkowania piły łańcuchowej, powoduje przyspieszone tępienie łańcucha oraz przyspies- Anl_GMS_E_40_EV_SPK7-1.indb 102Anl_GMS_E_40_EV_SPK7-1.indb 102 02.07.2019 06:33:2802.07.2019 06:33:28PL

zone zużycie szyny na skutek przegrzania. Niedo- stateczna ilość oleju objawia się powstawaniem dymu i przebarwieniami szyny.

7.2.6 Konserwacja łańcucha

Ostrzenie łańcucha Wskazówka: Podczas pracy z naostrzonym łańcuchem powstają wióry o regularnym kształcie. Jeżeli podczas pracy powstaje mączka drzewna, wówczas konieczne jest naostrzenie łańcucha. Do naostrzenia łańcucha konieczne są spec- jalistyczne narzędzia, które gwarantują na- ostrzenie noży pod odpowiednim kątem i na odpowiedniej głębokości. Zaleca się, aby osoby niedoświadczone w obsłudze piły łańcuchowej oddawały piłę do naostrzenia odpowiedniemu autoryzowanemu serwisowi. Jeśli chcą Państwo ostrzyć łańcuch we własnym zakresie, należy nabyć odpowiednie specjalistyczne narzędzia w autoryzowanym serwisie. Ostrzenie łańcucha (rys. 18) Łańcuch ostrzyć w rękawicach ochronnych przy użyciu okrągłego pilnika. Końce ostrzyć zawsze ruchem skierowanym na zewnątrz (rys. 19), przestrzegając wartości poda- nych na rys. 18. Po naostrzeniu wszystkie ogniwa tnące powinny mieć tą samą długość i szerokość. Po każdych 3-4 naostrzeniach ogniw tnących należy sprawdzić wysokość ograniczników głębokości i w razie potrzeby skrócić je płaskim pilnikiem, a następnie zaokrąglić przedni narożnik (rys. 20). Zaokrąglić pilnikiem przednie krawędzie.

7.3 Składowanie i transport

Przed transportowaniem lub składowaniem piły łańcuchowej zamontować os łonę łańcucha (4). Wskazówka: Nie przechowywać piły łańcuchowej dłużej niż 30 dni bez wykonania następujących czynności. Przechowywanie piły łańcuchowej Jeśli piła łańcuchowa ma być przechowywana przez dłużej niż 30 dni, należy ją do tego celu odpowiednio przygotować. W przeciwnym razie ulatniają się znajdujące się w gaźniku pozostałości paliwa, pozostawiając gumowy osad. To może utrudnić uruchomienie urządzenia i być przyczyną kosztownych napraw.

1. Powoli odkręcić korek zbiornika paliwa,

aby spuści ć powstałe ciśnienie. Ostrożnie opróżnić zbiornik paliwa.

2. W celu usunięcia paliwa z gaźnika należy

włączyć silnik i pozwolić mu pracować, aż piła się wyłączy.

3. Zostawić silnik do schłodzenia (ok. 5 minut).

4. Dokładnie oczyścić urządzenie.

Wskazówka: Przechowywać piłę w suchym miejscu, z dala od możliwych źródeł zapłonu, np. pieca, gazowego bojlera na ciepłą wodę, suszarki gazowej itp. Pierwsze uruchomienie po zakończeniu składowania należy wykonać postępując według wskazówek w rozdziale „5. Przed uruchomie- niem“. Transport

W łączyć hamulec łańcucha.

Zabezpieczyć piłę łańcuchową przed przesunięciem lub przemieszczeniem się, aby zapobiec wyciekowi paliwa, uszkodzeni- om lub obrażeniom.

7.4 Zamawianie części zamiennych:

Zamawiając części zamienne należy podać następujące informacje:

Numer artykułu urządzenia

Numer identyfikacyjny urządzenia

Numer wymaganej części zamiennej Aktualne ceny i informacje można znaleźć na stronie internetowej: www.isc-gmbh.info

8. Utylizacja i recykling

Urządzenie umieszczone jest w opakowaniu zapobiegającym uszkodzeniom w czasie trans- portu. Opakowanie jest surowcem i nadaje się do powtórnego użytku lub do recyklingu. Urządzenie oraz jego osprzęt składają się z rożnych rodzajów materiałów, jak np. metal i tworzywa sztuczne. Nie wyrzucać uszkodzonych urządzeń do śmietnika! W celu odpowiedniej utylizacji należy oddać urządzenie do specjalistycznego punktu zbiórki odpadów. Informacji o specjalistycznych punktach zbiórki odpadów udziela administracja komunal- na. Anl_GMS_E_40_EV_SPK7-1.indb 103Anl_GMS_E_40_EV_SPK7-1.indb 103 02.07.2019 06:33:2802.07.2019 06:33:28PL

9. Plan wyszukiwania usterek

Problem Możliwe przyczyny Usuwanie Silnik nie uruchamia się lub gaśnie po uruchomieniu. - Nieprawidłowy przebieg rozruchu. - Na skutek nieudanych prób rozru- chu w komorze spalania jest zbyt duża ilość paliwa. - Nieprawidłowe ustawienie gaźnika. - Okopcona świeca zapłonowa. - Zapchany fi ltr paliwa. - Prosimy stosować się do wska- zówek zawartych w tej instrukcji. - Przed przystąpieniem do kolejnej próby uruchomienia urządzenia odczekać ok. 30 minut aż paliwo w komorze spalania wyparuje. - Zlecić wyregulowanie gaźnika w autoryzowanym serwisie. - Wyczyścić świecę zapłonową / wyregulować odstęp elektrod lub wymienić. - Wymienić fi ltr paliwa na nowy. Silnik uruchamia się, ale nie pracuje z pełną mocą. - Nieprawidłowa pozycja dźwigni przepustnicy. - Zabrudzony fi ltr powietrza - Nieprawidłowo wyregulowany skład mieszanki w gaźniku. - Ustawić dźwignię w odpowiednim położeniu. - Wyjąć fi ltr, oczyścić i z powrotem założyć. - Zlecić wyregulowanie gaźnika w autoryzowanym serwisie. Silnik dławi się - Źle wyregulowany skład mieszanki w gaźniku. - Wyregulować gaźnik w autoryzowa- nym serwisie. Brak mocy przy obciążeniu - Nieprawidłowe ustawienie świecy zapłonu. - Wyczyścić/ wyregulować lub wymienić świecę zapłonu. Silnik pracuje nierówno - Źle wyregulowany skład mieszanki w gaźniku. - Wyregulować gaźnik w autoryzowa- nym serwisie. Silnik nadmiernie kopci. - Nieprawidłowa mieszanka paliwa. - Użyć właściwej mieszanki paliwa (stosunek 40:1). Brak mocy przy obciążeniu - Tępy łańcuch - Łańcuch poluzowany - Łańcuch poluzowany - Naciągnąć łańcuch Silnik przestaje pracować - Zbiornik benzyny pusty - Filtr paliwa w zbiorniku ustawiony nieprawidłowo - Napełnić całkowicie zbiornik - Paliwa lub ustawić inaczej fi ltr pali- wa w zbiorniku Niewystarczające smarowanie łańcucha (Nagrzewanie się miecza i łańcucha) - Brak oleju w zbiorniku oleju do smarowania łańcucha - Zapchany otwór podawania oleju - Napełnić zbiornik oleju do smaro- wania ła ńcucha - Oczyścić otwór podawania oleju / rowek szyny prowadzącej Przedruk lub innego rodzaju powielanie dokumentacji wyrobów oraz dokumentów towarzyszących, nawet we fragmentach dopuszczalne jest tylko za wyraźną zgodą fi rmy iSC GmbH. Zmiany techniczne zastrzeżone Anl_GMS_E_40_EV_SPK7-1.indb 104Anl_GMS_E_40_EV_SPK7-1.indb 104 02.07.2019 06:33:2902.07.2019 06:33:29PL

Informacje serwisowe Posiadamy partnerów serwisowych we wszystkich krajach wymienionych w tym certyfi kacie gwarancji. Odpowiednie dane kontaktowe znajdą Państwo w tym certyfi kacie gwarancji. Nasi partnerzy są do Państwa dyspozycji we wszystkich kwestiach serwisowych takich jak naprawa, zamawianie części zami- ennych i zużywalnych oraz materiałów eksploatacyjnych. Należy wziąć pod uwagę, że następujące części tego produktu podlegają normalnemu podczas eksploatacji lub naturalnemu zużyciu bądź że następujące części konieczne są jako materiały eksploatacyjne. Kategoria Przykład Części zużywające się* Miecz, świeca zapłonowa, fi ltr powietrza, fi ltr paliwa Materiał eksploatacyjny/części eksploatacyjne* Łańcuch Brakujące części

• nie zawsze wchodzą w zakres dostawy! W przypadku stwierdzenia wad lub błędów prosimy o odpowiednie zgłoszenie na stronie internetowej www.isc-gmbh.info. Prosimy zamieścić dokładny opis błędu oraz odpowiedzieć na poniższe pytania:

Czy urządzenie na początku działało czy też było uszkodzone od samego początku?

Czy przed wystąpieniem usterki zwrócili Państwo uwagę na coś szczególnego (oznaki przed usterką)?

Pod jakim względem urządzenie działa Państwa zdaniem nieprawidłowo (główny objaw)? Prosimy o podanie opisu. Anl_GMS_E_40_EV_SPK7-1.indb 105Anl_GMS_E_40_EV_SPK7-1.indb 105 02.07.2019 06:33:2902.07.2019 06:33:29PL

Certyfi kat gwarancji Szanowny kliencie, szanowna klientko! Nasze produkty podlegają surowej kontroli jakości. Jeżeli mimo to stwierdzą Państwo usterki w funk- cjonowaniu urządzenia, przepraszamy za spowodowane niedogodności i prosimy o zwrócenie się do naszego biura serwisowego pod wskazanym na karcie gwarancyjnej adresem lub do punktu zakupu urządzenia. Dla spełnienia roszczeń gwarancyjnych obowiązują następujące postanowienia:

1. Warunki gwarancji odnoszą się jedynie do konsumentów, tzn. osób fi zycznych, które nie używają

tego produktu do działalności przemysłowej, rzemieślniczej lub innej działalności gospodarczej. Poniższe warunki gwarancji obejmują świadczenia w ramach dodatkowej gwarancji, które producent urządzenia oferuje nabywcom nowych urządzeń dodatkowo do przysługującej zgodnie z przepisami prawa rękojmi. Poprzez udzielenie tej gwarancji przyznane Państwu ustawowo uprawnienia z tytułu rękojmi nie ulegają zmianie. Nasze świadczenia gwarancyjne udzielane są Państwu bezpłatnie.

2. Świadczenie gwarancyjne obejmuje wy

łącznie wady nowego urządzenia tego producen- ta wynikające z błędów w produkcji urządzenia lub w materiale i ogranicza się do usunięcia powyższych wad bądź wymiany urządzenia, według decyzji producenta. Prosimy pamiętać o tym, że zgodnie z przeznaczeniem nasze produkty nie zostały skonstruowane do prac w ramach działalności o charakterze gospodarczym, rzemieślniczym bądź profesjonal- nym. Tym samym, w przypadku użytku urządzenia podczas okresu gwarancyjnego w zakładach rzemieślniczych, przemysłowych i innej działalności gospodarczej lub eksploatacji pod podobnym obciążeniem postanowienia umowy gwarancyjnej tracą moc.

3. Gwarancji nie podlegają:

- szkody wynikające z niestosowania się do instrukcji montażu lub nieprawidłowej instalacji, nieprzestrzegania instrukcji obsługi (np. podłączenie do nieprawidłowego napięcia sieciowe- go lub nieprawidłowego rodzaju prądu), nieprzestrzegania zaleceń odnośnie konserwacji i bezpieczeństwa, oddział ywania anormalnych warunków otoczenia (np. uszkodzenia na skutek upadku urządzenia), jak i szkody powstałe na skutek niedostatecznej konserwacji i pielęgnacji urządzenia. - szkody wynikające z niedozwolonego lub nieprawidłowego stosowania urządzenia (np. przeciążenia urządzenia lub stosowanie innych niż zalecane narzędzi i akcesoriów), nieprzestrze- gania zaleceń odnośnie konserwacji i bezpieczeństwa, szkody powstałe na skutek ciał obcych w urządzeniu (np. piasek, kamienie, pył lub kurz oraz szkody podczas transportu), stosowania siły przy obsłudze urządzenia lub oddziaływania zewnętrznego (np. uszkodzenia na skutek upadku urządzenia). - uszkodzenia urządzenia lub jego części, które powstały na skutek normalnego prawidłowego lub innego naturalnego zużycia.

4. Okres gwarancji wynosi 60 miesiące licząc od dnia kupna urządzenia. Roszczenia gwarancyjne

winny być zgłaszane przed upływem dwóch tygodni od momentu stwierdzenia usterki. Po upływie okresu objętego gwarancją wyklucza się możliwość spełnienia roszczeń gwarancyjnych. Naprawa

ądź wymiana urządzenia nie powodują przedłużenia okresu gwarancyjnego ani rozpoczęcia biegu nowego okresu gwarancyjnego na zamienione urządzenie ani na zastosowane części zamienne. Obowiązuje to również w przypadku interwencji serwisowej na miejscu.

5. W celu przedstawienia roszczeń gwarancyjnych należy zgłosić uszkodzone urządzenie na

następującej stronie: www.isc-gmbh.info. Proszę mieć przygotowany rachunek lub inny dokument zakupu nowego urządzenia. Urządzenia, które przysłane zostały bez dowodu zakupu lub tabli- czki znamionowej, nie są objęte świadczeniami gwarancyjnymi, ponieważ nie ma możliwości ich przyporządkowania. Jeżeli wada objęta jest świadczeniem gwarancyjnym, otrzymają Państwo niezwłocznie naprawione lub nowe urządzenie. W przypadku części zużywających się, materiałów eksploatacyjnych oraz brakujących części zwracamy uwagę na ograniczenia tej gwarancji zgodnie z informacjami serwisowymi zamieszczonymi w tej instruk- cji obsługi. Anl_GMS_E_40_EV_SPK7-1.indb 106Anl_GMS_E_40_EV_SPK7-1.indb 106 02.07.2019 06:33:2902.07.2019 06:33:29CZ

oberte kryt (obr. 3B).

4. Dôkladne vyčistite stroj.
