| Terméktípus | Vezeték nélküli ütvefúró |
| Márka | PowerPlus |
| Modell | POWDP15200 |
| Tápellátás | 20 V egyenáram (Li-ion akku, nem tartozék) |
| Tokmány | 13 mm-es kulcs nélküli |
| Üresjárati fordulatszám | 0-450 / 0-1800 ford/perc (2 mechanikus sebességfokozat) |
| Ütési frekvencia | 0-7200 / 0-28800 ütés/perc |
| Maximális nyomaték | 50 Nm |
| Nyomatékbeállítások | 23+1+1 (csavarozás + fúrás + ütvefúrás) |
| Működési módok | Csavarozás, fúrás, ütvefúrás |
| Forgásirány | Balra / jobbra (kapcsoló) |
| Elektromos fék | Igen |
| LED munkalámpa | Igen |
| Fogantyú | Puha Soft Grip TPR bevonat |
| Kompatibilis akkumulátor | 20 V Li-ion PowerPlus (nem tartozék) |
| Kompatibilis töltő | PowerPlus töltő (nem tartozék) |
| Hangnyomásszint | LpA 76 dB(A) |
| Hangteljesítményszint | LwA 87 dB(A) |
| Rezgés | Max. 6,7 m/s² |
| Garancia | 36 hónap |
| Rendeltetés | Csavarozás és fúrás fában, fémben, műanyagban, falazatban |
| Tanúsítványok | CE, EN 62841, EN 55014 szabványok |
| Karbantartás | Tisztítsa meg a szellőzőnyílásokat, ne használjon oldószereket |
Gyakran ismételt kérdések - POWDP15200 PowerPlus
Felhasználói kérdések a következőről POWDP15200 PowerPlus
0 kérdés erről a készülékről. Válaszolj azokra, amiket ismersz, vagy tedd fel a sajátod.
Tegyél fel egy új kérdést erről a készülékről
Töltse le az útmutatót a következőhöz Fúró PDF formátumban ingyenesen! Találja meg kézikönyvét POWDP15200 - PowerPlus és vegye vissza elektronikus eszközét a kezébe. Ezen az oldalon közzé van téve az eszköze használatához szükséges összes dokumentum. POWDP15200 márka PowerPlus.
HASZNÁLATI ÚTMUTATÓ POWDP15200 PowerPlus
HU MAGYAR AZ EREDETI KEZELÉSI UTASÍTÁS FORDÍTÁSA
7.1 Akumulátory....7
7.2 Nabiječky....7
8 VLASTNOSTI....7
8.1 Lithium-ionotové akumulátory (5)....7
9.1 Nabíjanie akumulátorovej batérie
5.1 Munkakörnyezet....4
5.2 Elektromos biztonság....4
5.3 Személyi biztonság....4
5.4 Az elektromos működtetésű szerszámok helyes használata....5
5.5 Az akkus készülék használata és gondozása....5
5.6 Szerviz....6
6 KIEGÉSZÍTŐ BIZTONSÁGI UTASÍTÁSOK FÚRÓGÉPEK RÉSZÉRE......6
7 KIEGÉSZÍTŐ BIZTONSÁGI UTASÍTÁSOK AKKUMULÁTOROKHOZ ÉS TÖLTŐKHÖZ......7
7.1 Akkumulátorok....7
7.2 Töltök....7
8 JELLEMZÖK 7
8.1 Li-ion akkumulátor (5) 7
8.2 Kulcs nélküli tokmány (1)....8
8.3 Forgónyomaték beállító gyűrű (2)....8
8.4 Elöre/hátra kiválasztó (jobb/bal forgási irány kiválasztó) (6) 8
8.5 Váltakozó sebesség....8
8.6 Sebesség kiválasztó (3)....8
8.7 LED lámpa (7)....8
8.8 Puha TPR (termoplasztikus gumi) markolat....8
9 MÜKÖDTETÉS....8
9.1 Az akkumulátor feltöltése....8
9.1.1 Töltési kijelzés (1. ábra)....9
9.2 Akkumulátor kapacitás jelző (1a. ábra) 9
9.3 Az akkumulátor behelyezése és eltávolítása (2. ábra)....9
POWERPLUS HIGH QUALITY TOOLS
POWDP15200 HU
9.4 A hegy vagy a fúró behelyezése és eltávolítása (3. ábra) 10
9.5 Kapcsoló (4)....10
9.5.1 Kapcsoló retesz (4. ábra)....10
9.5.2 Forgási irány (5. ábra)....10
9.5.2.1 Órajárással egyirányú forgás:....10
9.5.2.2 Órajárással ellentétes irányú forgás:....10
9.5.3 Változtatható sebesség....10
9.6 A forgatónyomaték beállítása.... 10
9.7 Üzemmód választó 11
9.8 Sebességszabályozás (6. ábra).... 11
9.9 LED lámpa (7. ábra) 11
10 FÚRÁS....11
10.1 Fúrás 11
10.2 Fa fúrása 12
10.3 Fém fúrása 12
10.4 Csavar becsavarása 12
10.5 Ütvefúrás beállítás.... 12
11 TISZTÍTÁS ÉS KARBANTARTÁS ...... 13
11.1 Tisztítás.... 13
11.2 Karbantartás 13
12 MÜSZAKI ADATOK....13
13 ZAJ....13
14 JÓTÁLLÁS....14
15 KÖRNYEZETVÉDELEM 14
16 MEGFELELŐSÉGI NYILATKOZAT 15

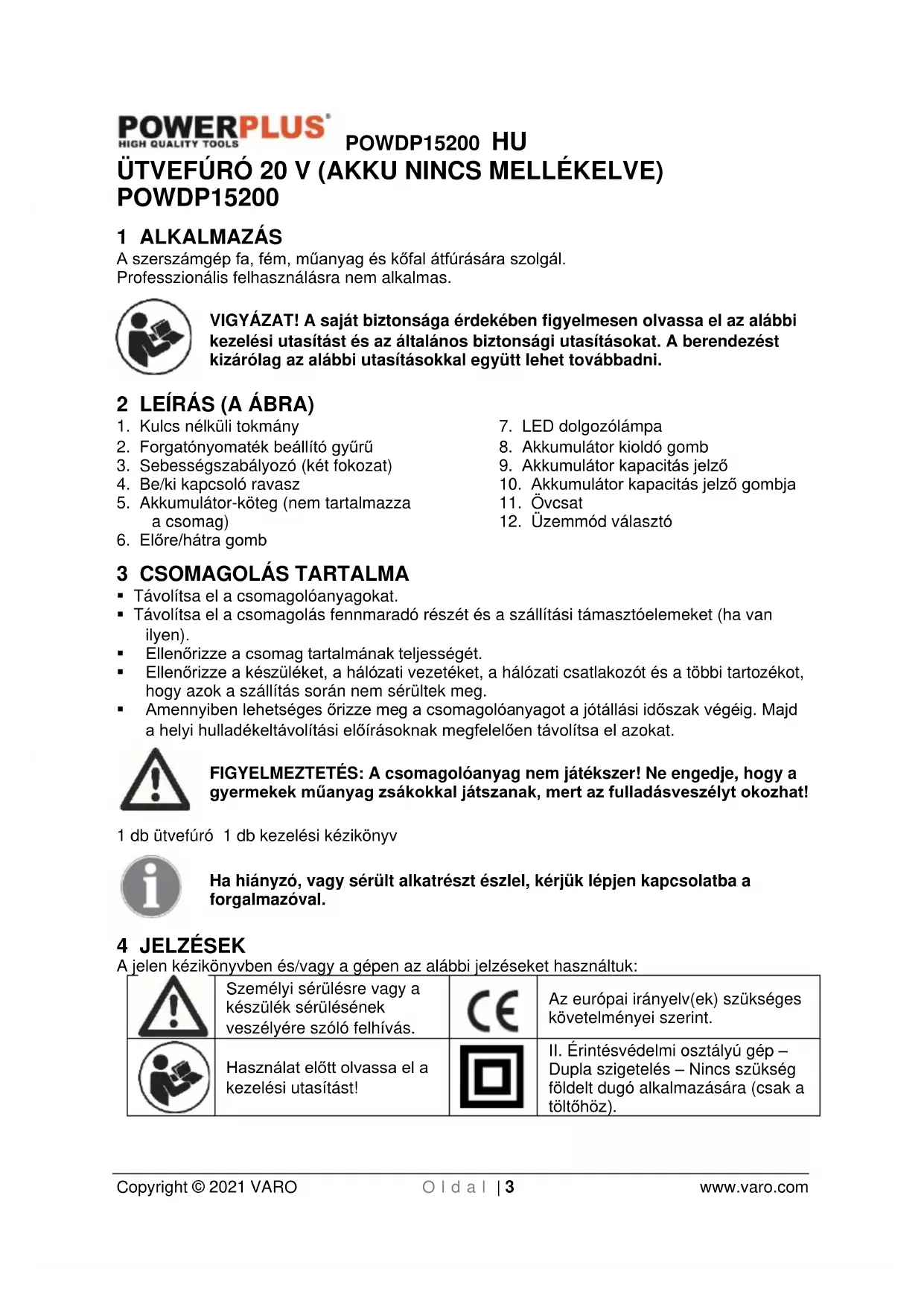

ÜTVEFÚRÓ 20 V (AKKU NINCS MELLÉKELVE) POWDP15200
1 ALKALMAZÁS
A szerszámgép fa, fém, műanyag és köfal átfúrására szolgál.
Professzionális felhasználásra nem alkalmas.
VIGYÁZAT! A saját biztonsága érdekében figyelmesen olvassa el az alábbi kezelési utasítást és az általános biztonsági utasításokat. A berendezést kizárólag az alábbi utasításokkal együtt lehet továbbadni.
2 LEÍRÁS (A ÁBRA)
- Kulcs nélküli tokmány
- Forgatónyomaték beállító gyűrű
- Sebességszabályozó (két fokozat)
- Be/ki kapcsoló ravasz
-
Akkumulátor-köteg (nem tartalmazza a csomag)
-
Előre/hátra gomb
-
LED dolgozólámpa
- Akkumulátor kioldó gomb
- Akkumulátor kapacitás jelző
- Akkumulátor kapacitás jelző gombja
- Övcsat
- Üzemmód választó
3 CSOMAGOLÁS TARTALMA
- Távolítsa el a csomagolóanyagokat.
- Távolítsa el a csomagolás fennmaradó részét és a szállítási támasztóelemeket (ha van ilyen).
■ Ellenőrizze a csomag tartalmának teljességét.
Ellenőrizze a készüléket, a hálózati vezetéket, a hálózati csatlakozót és a többi tartozékot, hogy azok a szállítás során nem sérültek meg. - Amennyiben lehetséges őrizze meg a csomagolóanyagot a jótállási időszak végéig. Majd a helyi hulladékeltávolítási előírásoknak megfelelően távolítsa el azokat.
FIGYELMEZTETÉS: A csomagolóanyag nem játékszer! Ne engedje, hogy a gyermekek műanyag zsákokkal játszanak, mert az fulladásveszélyt okozhat!
1 db ütvefúró 1 db kezelési kézikönyv
Ha hiányzó, vagy sérült alkatrészt észlel, kérjük lépjen kapcsolatba a forgalmazóval.
4 JELZÉSEK
A jelen kézikönyvben és/vagy a gépen az alábbi jelzéseket használtuk:
 | Személyi sérülésre vagy a készülék sérülésének veszélyére szóló felhívás. |  | Az európai irányelv(ek) szükséges követelményei szerint. |
 | Használat előtt olvassa el a kezelési utasítást! |  | II. Érintésvédelmi osztályú gép – Dupla szigetelés – Nincs szükség földelt dugó alkalmazására (csak a töltőhöz). |
 | Környezeti hömérséklet max. 40 °C (csak az elemhez). |  | Az akkumulátort és a töltőt ne tegye ki víz hatásának. |
 | Az akkumulátort és a töltőt csak beltéri helyiségben használja. |  | Az akkumulátort vagy a töltőt tilos elégetni. |
5 ÁLTALÁNOS BIZTONSÁGI SZABÁLYOK
Olvasson el minden biztonsági figyelmeztetést és minden utasítást. A figyelmeztetések és utasítások betartásának elmulasztása áramütést, tüzet és/vagy súlyos sérülést okozhat. Örizze meg a figyelmeztetések és utasítások leírását jövőbeni hivatkozás céljából. A figyelmeztetésekben előforduló berendezés (power tool) kifejezés a hálózatról működtetett (vezetékes) berendezésre, vagy az elemes (vezetékmentes) berendezésre utal.
5.1 Munkakörnyezet
- A munkaterületét tartsa tisztán és rendben. A rendetlenség és a megvilágítatlan munkaterületek balesetekhez vezethetnek.
- Ne működtesse az eszközt robbanásveszélyes környezetben, ahol éghető folyadékok, gázok és por található. Az elektromos működtetésű szerszámok szikrázhatnak, ezek pedig meggyújthatják a port vagy gözöket.
- Az elektromos működtetésű szerszám használata közben ne tartózkodjanak a közelében gyerekek és más személyek. Ha megzavarják, elvesztheti a felügyeletet az eszköz felett.
5.2 Elektromos biztonság
- Mindig ellenőrizze, hogy a tápellátás megfelel-e az adattáblán feltüntetett feszültségnek.
- A csatlakozódugónak illeszkednie kell a tápaljzatba. A hálózati csatlakozódugó semmiképpen nem alakítható át. Ne használja az adapter-csatlakozót más földelt eszközökkel együtt. Az eredeti csatlakozódugók és megfelelő tápaljzatok révén csökkenthető az elektromos áramütés veszélye.
- Kerülje az érintkezést földelt felületekkel, például csővezetékekkel, fűtőkészülékekkel, tűzhelyekkel és hűtőkkel. Az áramütés kockázata nő, ha a teste földelt.
- Az eszközt tartsa távol az esötöl vagy a nedvességtöl. Ha víz szivárog az elektromos készülékbe, az növeli az elektromos áramütés kockázatát.
- Ne a kábelt használja az eszköz szállításához vagy felakasztásához, és a csatlakozót ne a kábel meghúzásával távolítsa el a tápaljzatból. A tápkábelt tartsa távol hőtől, olajtól, éles élektől vagy az eszköz mozgó alkatrészeitől. A sérült vagy összegubancolódott tápkábelek növelik az áramütés kockázatát.
- Ha kültéren használja az elektromos működtetésű szerszámot, akkor csak kültéri használatra jóváhagyott hosszabbító kábeleket használjon. A kültéri használatra alkalmas hosszabbító kábel használata csökkenti az elektromos áramütés kockázatát.
- Ha elkerülhetetlen a készülék nedves helyen történő alkalmazása, akkor használjon áram-védőkapcsolóval (RCD) védett tápellátást. Az RCD lecsökkenti az áramütés kockázatát.
5.3 Személyi biztonság
- Legyen körültekintő, figyeljen munkájára, és legyen tudatos az elektromos működtetésű szerszám használatakor. Ne használja az elektromos működtetésű szerszámot, ha fáradt, vagy ha alkohol, drog vagy gyógyszer hatása alatt áll. Az eszköz használatakor már egy pár másodperces figyelmetlenség is súlyos sérülést okozhat.
- Viseljen személyi védőeszközöket, és mindig viseljen védőszemüveget és védőkesztyűt. A személyi védőeszközök használata - például a védőmaszké, a csúszásmentes biztonsági cipőké, a védősisakoké vagy a fülvédőké - az elektromos működtetésű szerszám típusától és használati módjától függően csökkenti a sérülés kockázatát.
POWDP15200 HU
- Kerülje el a készülék véletlenszerű elindulását. A hálózati csatlakozó tápaljzathoz csatlakoztatása előtt ellenőrizze, hogy a kapcsoló “OFF (0)” (KI) helyzetben áll-e. Balesetet okozhat, ha a készülék szállítása közben a kapcsolóra helyezi a kezét, vagy olyan módon csatlakoztatja a tápellátáshoz, hogy a kapcsoló eközben az „ON” (BE) helyzetben áll.
- A készülék bekapcsolása előtt távolítson el minden állítókulcsot vagy csavarkulcsot. A készülék forgó részén található eszköz vagy csavarkulcs sérüléseket okozhat.
- Ne becsülje túl képességeit. Ellenőrizze, hogy lábtartása biztonságos-e, és mindig tartsa meg az egyensúlyát. Ekkor jobban ellenőrzése alatt tarthatja az eszközt a váratlan helyzetekben.
- Viseljen megfelelő ruházatot. Ne viseljen laza ruházatot vagy ékszereket. A haját, a ruháját és a kesztyűjét tartsa távol a mozgó részektől. A laza ruházatot, ékszereket vagy hosszú hajat becsíphetik a mozgó részek.
- Ha a készülékre porelszívó és port megkötő eszközök szerelhetők, ellenőrizze, hogy megfelelően csatlakoztatta-e és használja-e őket. Ezeknek az eszközöknek a használata csökkenti a por káros hatását.
5.4 Az elektromos működtetésű szerszámok helyes használata
- Ne terhelje túl a készüléket. A munkájához a megfelelő szerszámot használja. A megfelelő szerszámmal a jelzett teljesítménytartományon belül nagyobb hatékonysággal és sokkal biztonságosabban dolgozhat.
- Ne használja a meghibásodott kapcsolójú szerszámokat. Minden olyan elektromos működtetésű szerszám, amely nem kapcsolható be és ki a kapcsolójával, veszélyes és javításra szorul.
- Bármely beállítás végrehajtása, a tartozékok cseréje vagy a szerszám eltevése előtt húzza ki a csatlakozót a tápaljzatból. Ezek az elővigyázatossági intézkedések megakadályozzák a véletlenszerű indítást.
- A használaton kívüli elektromos működtetésű szerszámokat is tartsa olyan helyen, ahol gyerekek nem férhetnek hozzájuk. Ne engedélyezze a készülék működtetését olyan személyeknek, akik nem ismerik a készüléket, vagy nem olvasták el a használati utasítást. Az elektromos működtetésű szerszámok veszélyesek lehetnek, ha kezdő felhasználók használják.
Gondoskodjon a készülék helyes karbantartásáról. Ellenőrizze, hogy a mozgó részek megfelelően működnek-e és nem ragadnak-e be, illetve hogy az alkatrészek nem károsodtak-e vagy rongálódtak-e meg a működést befolyásoló mértékben. Használat előtt minden sérült alkatrészt ki kell javítani. Számos balesetet okoznak a rosszul karbantartott elektromos működtetésű szerszámok. - Tartsa élesen és tisztán a vágószerszámokat. A helyesen karbantartott, éles vágószerszámok kevésbé akadnak el és könnyebben irányíthatók.
- Az elektromos működtetésű szerszámokat, tartozékokat, betéteket az utasításoknak és az adott típusú eszköznek megfelelően használja, figyelembe véve a munkafeltételeket és a végrehajtandó tevékenységet. Az elektromos működtetésű szerszámok rendeltetéstől eltérő használata veszélyes helyzetekhez vezethet.
5.5 Az akkus készülék használata és gondozása
Csak a gyártó által megadott töltővel töltse. Ha egy töltő megfelel az egyik típusú akkumulátorhoz, egy másik típusú akkumulátorral történő használat során tűzveszélyt okozhat.
- A készülékhez csak a kifejezetten azokhoz megadott akkumulátort használja. Bármely más akkumulátor használata sérülést vagy tüzet okozhat.
- Amikor az akkumulátor nincs használatban, akkor tartsa fémtárgyaktól, például gémkapcsoktól, érméktől, kulcsoktól, szögektől, csavaroktól vagy más apró tárgyaktól távol, mivel ezek összeköttetést létesíthetnek a pólusok között. Az akkumulátor pólusai között létrejött rövidzárlat égést vagy tüzet okozhat.
POWDP15200 HU
- Durva kezelési körülmények között folyadék szabadulhat ki az akkumulátorból; kerülje az érintkezést. Az ezzel történő véletlenszerű érintkezés esetén azonnal öblítse le vízzel. Ha folyadék szemmel érintkezik, akkor forduljon orvoshoz. Az akkumulátorból távozó folyadék irritációt és égést okozhat.
- Ne használjon sérült vagy módosított akkumulátort. A sérült vagy módosított akkumulátorok kiszámíthatatlanok, és tűzet, robbanást vagy sérülést okozhatnak.
- Tilos az akkumulátort tűz vagy szélsőséges hömérséklet hatásának kitenni. A tűznek való kitettség vagy a 130 °C feletti hömérséklet robbanást okozhat.
- Tartsa be az összes töltési utasítást, és ne töltse az akkumulátort vagy a készüléket az útmutatóban megadott hőmérsékleti tartományon kívül. A nem megfelelő feltöltés vagy a megadott tartományon kívüli hőmérséklet károsíthatja az akkumulátort, és fokozottabb tűzveszélyt idézhet elő.
5.6 Szerviz
- A javításokhoz kizárólag eredeti pótalkatrészek használhatók, és a javítási műveleteket csak minősített, szakképzett személyzet végezheti. Ez biztosítja eszköze biztonságosságát.
6 KIEGÉSZÍTŐ BIZTONSÁGI UTASÍTÁSOK FÚRÓGÉPEK RÉSZÉRE
- Tartsa az elektromos szerszámot a szigetelt fogantyú felületinél fogva, ha olyan munkát végez, ahol a vágószerszám rejtett vezetékekkel érintkezhet. Feszültség alatt levő "élő" vezetékkel való érintkezéskor az elektromos szerszám fém alkatrészei is feszültség alá kerülhetnek, és a kezelő áramütést szenvedhet.
- Hagyja a fúrót kihülni, mielőtt megérinti, kicseréli vagy beállítja azt. Használat közben a fúró drámaian felmelegszik, és égési sérülést okozhat.
- Tartsa karban a címkéket és névtáblákat a szerszámon. Ezek fontos biztonsági információkat tartalmaznak. Ha olvashatatlanná válnak vagy hiányoznak, a pótlásuk érdekében fordulion Harbor Freight Tools vállalathoz.
- Kerülje a szerszám véletlenszerű beindítását. Készüljön fel a munka megkezdésére a szerszám bekapcsolása előtt.
- Ne tegye le a szerszámot addig, amíg az teljesen meg nem áll. A mozgó alkatrészek belekaphatnak a munkafelületbe, és a szerszámot kicsavarhatia a kezéből.
- Elektromos kéziszerszám használatakor mindkét kézzel fogja erősen a berendezést, hogy ellen tartson az indítási nyomatéknak.
- Ne hagyja a gépet felügyelet nélkül, ha az akkumulátor csatlakoztatott. Kapcsolja ki a gépet, és vegye ki az akkumulátort, mielőtt magára hagyja.
- Az akkumulátor töltő felforrósodik használat közben. Elektromos hiba miatt vagy meleg környezetben történő használat esetén, ha nem kap megfelelő szellőzést, az akkumulátor töltő hőmérséklete veszélyes szintet érhet el, ami tűzveszélyes. Ne tegye a töltőt gyúlékony felületre. Ne takarja el a töltő szellőző nyílásait. Semmiképpen se helyezze a töltőt szőnyegekre vagy takarókra; ezek nem csak gyúlékonyak, de el is takarják a töltő alsó részén levő szellőzőnyílásokat. Helyezze a töltőt stabil, szilárd, nem gyúlékony felületre (például stabil fém munkapadra vagy a beton padlóra) legalább 1 láb (30 cm) távolságra minden gyúlékony tárgytól, például tapétától vagy falaktól. Tartson a tűzoltó készüléket és füstérzékelőt a közelben. Gyakran ellenőrizze a töltőt és az akkumulátort a töltés során.
- Ez a termék nem játék. Tartsa távol a gyermekektől.
- A jelen használati utasításban található figyelmeztetések, óvintézkedések és utasítások nem terjednek ki minden előforduló lehetséges körülményre és helyzetre. A felhasználónak meg kell értenie, hogy a józanész és az óvatosság olyan tényezők, amelyeket nem lehet beépíteni a termékbe, hanem azt magának a felhasználónak kell biztosítania.
7 KIEGÉSZÍTŐ BIZTONSÁGI UTASÍTÁSOK AKKUMULÁTOROKHOZ ÉS TÖLTŐKHÖZ
Csak az ehhez a készülékhez tartozó akkumulátorokat és töltőket használja.
7.1 Akkumulátorok
- Tilos bármi okból kifolyólag kinyitni.
- Tilos olyan helyen tárolni, ahol a hömérséklet meghaladhatja a 40 °C-ot.
Csak 4 °C és 40 °C közötti hömérsékleten töltse.
- Az akkumulátorokat hűvös, száraz helyen tárolja (5 °C-20 °C között). Ne tárolja az akkumulátorokat lemerült állapotban.
- Előnyösebb, ha a lemerült Li-ion akkukat rendszeresen feltölti (évente legalább 4 alkalommal). A Li-ion akku hosszú távú tárolásához a 40%-os teljesítmény ideális.
- Az akkumulátorok ártalmatlanítása során kövesse „A környezetvédelem” című fejezetben foglaltakat.
- Ne tegye ki rövidzárlat hatásának. Ha közvetlenül a pozitív (+) és a negatív (-) kimenetek között érintkezés jön létre, vagy fém tárgyhoz történő véletlenszerű érintkezés során, az akkumulátor rövidzárlatos lesz és intenzív áram halad rajta keresztül. Ennek során hő keletkezik, amelynek hatására repedés vagy tűz keletkezhet.
- Ne hütse. Ha az akkumulátorok 100 °C fölé melegszenek, akkor a hegesztés és az elválasztó szigetelés és egyéb polimer elemek megsérülhetnek, amely az elektrolit kiszivárgását és/vagy belső rövidzárlat kialakulását okozhatják. Ennek során hő keletkezik, amelynek hatására repedés vagy tűz keletkezhet. Sőt tilos az akkumulátort elégetni, mert robbanás és/vagy intenzív tűz alakulhat ki.
- Extrém körülmények között előfordul, hogy az akkumulátor ereszt. Amikor folyadékot észlel az akkumulátoron, akkor kövesse az alábbi lépéseket:
-Óvatosan törölje le a folyadékot egy ruhával. Kerülje a börrel való érintkezést.
-Börrel való érintkezés és szembe jutás esetén kövesse az alábbi utasításokat:
√ Azonnal öblítse le vízzel. Semlegesítse enyhe savval, például citromlével vagy ecettel.
√ Szembe jutás esetén legalább 10 percen keresztül öblögesse bő, tiszta vízzel. Forduljon orvoshoz.
Tüzveszély! Kerülje el, hogy a leválasztott akkumulátor érintkezői rövidzárlatosak legyenek. Tilos az akkumulátort elégetni.
7.2 Töltók
- Tilos újra nem tölthető akkumulátorok feltöltését megkísérelni.
- A sérült vezetékeket azonnal cserélje ki.
- Tilos víz hatásának kitenni.
- Tilos a töltöt felnyitni.
- Ne tesztelje a töltöt.
■ A töltő csak beltéri használatra alkalmas.
8 JELLEMZÖK
8.1 Li-ion akkumulátor (5)
A Li-ion akkumulátorok előnye:
- Li-ion akkumulátoroknak nagyobb a teljesítmény/súly arányuk (nagyobb teljesítmény, kisebb súly és tömörebb akkumulátorok).
- Nincs memóriaeffektus (teljesítmény veszteség többszörös feltöltési/lemerülési ciklus) mint néhány más típusú akkumulátornál (Ni-Cd, Ni-MeH,...).
- Korlátozott önkisülés (id. még a Tárolás című fejezetet).
8.2 Kulcs nélküli tokmány (1)
A fúróhoz kulcs nélküli tokmány tartozik, mely megengedi, hogy kézzel megszorítsa, vagy kilazítsa a fúróhegyet a tokmányban.
8.3 Forgónyomaték beállító gyűrű (2)
A fúró forgónyomaték beállító gyűrűvel rendelkezik. Ennek segítségével kiválaszthatja a megfelelő forgónyomatékot, az elvégzendő feladattól függően (fúró / különböző típusú csavarok, különböző anyagba). A megfelelő beállítás függ az anyag típusától és a használt csavar méretétől.
8.4 Előre/hátra kiválasztó (jobb/bal forgási irány kiválasztó) (6)
A fúró egy előre/hátra menet kiválasztására alkalmas gombbal rendelkezik, mely a kapcsológomb fölött található.
FIGYELEM: A sebességváltó sérülésének megelőzéséhez, mindig hagyja, hogy a tokmány teljesen leálljon, mielőtt megváltoztatja a forgási irányt, vagy sebességet (HI-LO) akar változtatni. A leállításhoz engedje el a kapcsolót.
8.5 Váltakozó sebesség
A vezeték nélküli fúrón a sebességet egy kapcsolóval lehet változtatni. A forgási sebesség és a forgatónyomaték az alkalmazott nyomás erősségének megfelelően növekszik, illetve csökken. A fúrónak elektromos fékkel rendelkezik, amikor a gomb ki van engedve a tokmány leáll.
8.6 Sebesség kiválasztó (3)
A vezeték nélküli fúró két sebességfokozattal rendelkezik, melyet LO (1) vagy HI (2) sebességű fúráshoz vagy csavarozáshoz terveztek. Csúsztassa el a fúró tetején lévő kapcsolót a LO (1) vagy HI (2) sebesség kiválasztásához.
8.7 LED lámpa (7)
A vezeték nélküli fúró elöl LED lámpával van ellátva az akkumulátor fölött.
8.8 Puha TPG (termoplasztikus gumi) markolat
A vezeték nélküli fúró puha TPR markolattal és védelmet nyújtó alkatrészekkel van ellátva. TPR rugalmas, lökésgátló és környezetbarát (újra feldolgozható)
9 MÜKÖDTETÉS
9.1 Az akkumulátor feltöltése
A készülékhez mellékelt akkumulátor-köteget majdnem lemerült állapotban adjuk, hogy megelőzzük az esetleges problémákat.
Megjegyzés: Az akkumulátor az első feltöltés alkalmával nem éri el teljesen feltöltött állapotát. A teljes feltöltés néhány töltési ciklus után következik be. Az akkumulátort csak beltéren lehet feltölteni.
Normális használat során egy órás töltési idő szükséges az akkumulátor teljes feltöltéséhez. Az akkumulátor a töltés során kissé felmelegszik. Ez normális és nem jelent rendellenességet. Tilos a töltöt olyan helyre tenni, ahol az extrém hő vagy hideg hatásának van kitéve. A legjobb szokásos szobahömér sékleten tárolni. Amikor az akkumulátor teljesen fel van töltve, húzza ki a töltöt a hálózati csatlakozóból és távolítsa el az akkumulátort a töltőböl.
POWDP15200 HU
Megjegyzés:
- Töltés előtt hagyja, hogy az akkumulátor teljesen lehüljön.
- Töltés előtt vizsgálja meg az akkumulátort. Ha az akkumulátor repedt vagy ereszt, akkor tilos feltölteni.
9.1.1 Töltési kijelzés (1. ábra)
Csatlakoztassa a töltöt a konnektorhoz.
- Folyamatos zöld: kész a feltöltésre.
- Villogó piros: töltés folyamatban.
■ Folyamatos zöld: feltöltött. - Folyamatos zöld és piros: az akkumulátor vagy a töltő hibás.
Megjegyzés: Ha az akkumulátor nem illeszkedik megfelelően, akkor húzza ki a töltöt az áramforrásból és ellenőrizze a műszaki adatokat, hogy az akkumulátor típusa megfelel-e a töltő típusának. Ne töltsön a töltőbe biztonságosan nem illeszkedő akkumulátort, vagy bármely más akkumulátort, amely nem megfelelően illeszkedik a töltőbe.
- Gyakran ellenőrizze a töltöt és az akkumulátort, miközben az csatlakoztatott a konnektorhoz
- A töltés befejezése után húzza ki a töltőt a konnektorból, és húzza ki belőle az akkumulátort.
- Használat előtt tegye lehetővé, hogy az akkumulátor egység lehüljön.
- Tárolja a töltöt és az akkumulátort zárt helyen, a gyermekek elől elzárva.
MEGJEGYZÉS: Ha az akkumulátor a folyamatos használat következtében felmelegszik, akkor használat előtt hagyja, hogy lehüljön szobahőmérsékletre. Ezáltal meghosszabbítja az akkumulátor élettartamát.
MEGJEGYZÉS: Távolítsa el az akkumulátort a töltőből. Ehhez nyomja meg az akkumulátor-kioldó gombot és ezzel egy időben vegye ki az akkumulátort.
9.2 Akkumulátor kapacitás jelző (1a. ábra)
Az akkumulátor egységen vannak akkumulátor kapacitás kijelzők, ezért bármikor ellenőrizheti az akkumulátor töltöttségi állapotát, ha megnyomja a gombot (12). Kérjük, a készülék használata előtt nyomja meg a kapcsoló ravaszt, hogy ellenőrizze, az akkumulátor elégségesen feltöltött a készülék megfelelő működéséhez.
A 3 LED mutathatja az akkumulátor töltöttségi állapotát:
3 LED világít: Az akkumulátor teljesen feltöltött
2 LED világít: Az akkumulátor 60%-ig feltöltött
1 LED világít: Az akkumulátor majdnem lemerült
9.3 Az akkumulátor behelyezése és eltávolítása (2. ábra)
FIGYELMEZTETÉS: Beállítások elvégzése előtt ellenőrizze, hogy a fúró ki van-e kapcsolva és a forgásirány beállító gomb középső állásban van-e.
- Az akkumulátor eltávolításhoz: nyomja meg az akkumulátor kioldó reteszt, és ezzel egy időben húzza ki az akkumulátort.
- Az akkumulátor behelyezésekor nyomja az akkumulátort a készülék érintkezőire.
9.4 A hegy vagy a fúró behelyezése és eltávolítása (3. ábra)
A hegy vagy a fúró kilazulásának megakadályozása érdekében a fúró kulcs nélküli tokmánnyal rendelkezik, és lehetővé teszi, hogy kézzel meghúzza vagy kioldja a fúrófejet a befogópofákban.
- Forgassa A gyűrűt órajárással ellentétes irányba a másik kezével addig, hogy a fúró nyílása elég nagy legyen az eszköz behelyezéséhez.
- Helyezze be a fúrót vagy a csavarhúzó hegyet a tokmányba.
- Forgassa az „A” gyűrűt órajárással ellentétes irányba addig, hogy az eszköz szorosan be legyen fogva.
Az eszköz eltávolítása ellentétes irányban történik.
9.5 Kapcsoló (4)
A fúrót a kapcsoló megnyomásával és elengedésével a fúrót be lehet kapcsolni és le lehet állítani.
9.5.1 Kapcsoló retesz (4. ábra)
A kapcsolót kikapcsolt állapotban le lehet reteszelni.
Ez segít a véletlenszerű elindítás lehetőségének lecsökkentéséhez, amikor a készülék nincs használatban. A kapcsoló reteszeléséhez, állítsa a forgatás irány kiválasztót középső állásba.
9.5.2 Forgási irány (5. ábra)
A forgási irányt a forgási irány kiválasztóval lehet irányítani, mely a kapcsoló fölött helyezkedik el.
9.5.2.1 Órajárással egyirányú forgás:
Jobbra: az előre irányú forgás beállításához oldja ki a be/ki kapcsoló gombot, és nyomja az előre/hátra kart a készülék bal oldalának irányába.
9.5.2.2 Órajárással ellentétes irányú forgás:
Balra: Az ellentétes irányú forgáshoz nyomja meg a kart a készülék jobb oldala felé.
9.5.3 Változtatható sebesség
A készülék sebesség-változtatható kapcsolóval rendelkezik, mely magasabb sebesség és forgatónyomaték beállításában segít, és nagyobb kapcsolónyomást eredményez.
A sebességet a kapcsoló megnyomásának erősségével lehet szabályozni.
9.6 A forgatónyomaték beállítása
A forgatónyomatékot az erre alkalmas gyűrű elforgatásával lehet beállítani. A forgatónyomaték nagyobb, amikor a beállító gyűrű gyorsabb helyzetbe van állítva. A forgatónyomaték kevesebb, amikor a beállító gyűrű alacsony helyzetbe van állítva. Az „1” jelzi a legalacsonyabb és a „23” pedig a legnagyobb forgatónyomatékot.
A forgatónyomatékot a különböző csavaroknak és anyagoknak megfelelően lehet beállítani. Ha a csavarhúzó hosszú és az anyag kemény, akkor választhatja a nagyobb forgatónyomatékot.
Megjegyzés:
A forgatónyomaték beállító funkció csak a csavarhúzó üzemmóddal együtt működik.
9.7 Üzemmód választó
- Forgassa el az üzemmód választót, és állítsa a mutatót az ütvefúrás állásba, amivel kiválasztja az ütvefúrás működési módot.
- Forgassa el az üzemmód választót, és állítsa a mutatót a fúrás állásba, amivel kiválasztja a normál fúrás működési módot.
- Forgassa el az üzemmód választót, és állítsa a mutatót csavarhúzó állásba, ümivel kiválasztja a csavarhúzó működési módot.
9.8 Sebességszabályozás (6. ábra)
MEGJEGYZÉS: A kétsebességes gombon az „1” jelzi az alacsony sebességi fokozatot, a „2” pedig a gyors sebességi helyzetet.
A fúró kétsebességes és 1 (alacsony) vagy 2 (gyors) sebességgel lehet vele fúrni. A sebességszabályozó a fúró tetején található, amelynek segítségével alacsony vagy gyors sebességet lehet beállítani. Amikor előre nyomja a gombot és az alacsony sebességet választja, akkor a sebesség csökken, de nagyobb teljesítményt és forgatónyomatékot biztosít. Amikor gyors sebességi fokozatban használja a fúrót, akkor a sebesség növekszik, de kisebb a teljesítménye és a forgatónyomatéka. Nagyteljesítményű és nagy forgatónyomatékú alkalmazáshoz használjon alacsony sebességet, és a gyors fúrási alkalmazásokhoz pedig gyors sebességet.
Fontos: TILOS a fúró működése közben a sebességszabályozót alkalmazni. Mindig várja meg, hogy a készülék először teljesen leálljon.
9.9 LED lámpa (7. ábra)
A LED dolgozólámpa a motor működése előtt világít, amikor enyhén megnyomja a kapcsolót. A lámpa megvilágítja a munkavégzési területet, hogy azt jól lehessen látni, és működés közben is világít.
FIGYELMEZTETÉS: Tilos közvetlenül a fénysugárba nézni. Tilos a fénysugarat személyekre vagy a munkadarabon kívül más tárgyra irányítani.
Ne irányítsa szándékosan a fénysugarat más személyekre és gondoskodjon arról, hogy az 0,25 másodpercnél hosszabb ideig ne világítson senki szemébe.
10 FÚRÁS
10.1 Fúrás
Mielött a szerszámot fúrásra használná, az üzemmód választót fúrás állásba kell kapcsolni „
3”. Amikor sima, kemény felületet fúr, akkor használjon pontozót a kívánt hely megjelölésére. Ez megakadályozza, hogy a fúróhegy elcsússzon, amikor elkezdi a lyukat fúrni. Tartsa a készüléket erősen, és helyezze a fúró hegyét a munkadarabra. Alkalmazzon elegendő nyomást, hogy a hegy megfelelően működjön. Ne eröltesse meg és ne alkalmazzon oldalirányú nyomást a lyuk megnagyobbításához.
POWDP15200 HU
10.2 Fa fúrása
A fában történő fúrásnál a maximális teljesítmény eléréséhez használjon nagy sebességhez alkalmas acél hegyet. Forgassa a fúrón a forgatónyomaték beállító gyűrűt a kívánt beállításra. Kezdje meg a fúrást nagyon alacsony sebességgel, hogy megelőzze a hegy lecsúszását a kiindulópontról. Növelje a sebességet, ahogy a fúró halad az anyagba. Amikor az anyagon keresztül fúrja a lyukat, helyezzen egy darab fát a munkadarab mögé, hogy megelőzze az egyenetlen és szálkás szél kialakulását a lyuk hátsó oldalán.
10.3 Fém fúrása
A legoptimálisabb eredmény elérése érdekében, használjon nagy sebességre alkalmas acél hegyet fém és acél fúrásához. Forgassa a forgatónyomaték beállító gyűrűt a kívánt beállításra. Kezdje meg a fúrást alacsony sebességen, hogy megelőzze a hegy elcsúszását a kezdőpontról. Olyan sebességet és nyomást alkalmazzon, mely a hegy túlmelegedése nélkül lehetséges.
Ha túl nagy nyomást alkalmaz, akkor:
- A fúró túlmelegszik
- A csapágyak kopnak
– A hegy meghajolhat, vagy eltörhet
– Excentrikus vagy szabálytalan formájú lyuk alakulhat ki.
Amikor fémbe fúr nagy lyukat, akkor javasoljuk, hogy először egy kicsi heggyel fúrjon, majd nagy heggyel fejezze be. Kenje meg a hegyet olajjal, hogy ezáltal javítsa a fúrási eredményt és növelje a hegy élettartamát.
10.4 Csavar becsavarása
- A maximális teljesítmény elérése érdekében használjon jó minőségű csavarhúzó fejeket a csavarok becsavarozáshoz, és fordítsa az üzemmód választót csavarhúzó működési
módba"
- Rögzítse a beállított forgatónyomatékot alacsony szinten úgy, hogy azért elegendő biztonsági tartaléka maradjon. Használjon nagyon kis forgatónyomaték beállítást, amikor kis csavart hajt be puha anyagokba. Ezután korrigálja a beállítást a megadott szükséges meghúzási erőnek megfelelően.
Megjegyzés: A szükséges meghúzási nyomaték függ a becsavarni kívánt elemtöl. Csavarok esetében vegye figyelembe a csavar méretét, hosszúságát és az anyag típusát.
10.5 Ütvefúrás beállítás
- A maximális teljesítmény elérése érdekében használjon jó minőségű falfúró szárakat az ütvefúráshoz, és fordítsa az üzemmód választót ütvefúrás működési módba“ T ”. Ezt a beállítás csak köbe / betonba történő fúrásnál használható. Az ütvefúrás üzemmód anyagba történő fúrás/forgácsolás esetén működik jól.
- A szerszám hegyét erősen rá KELL nyomni az anyagra az ütvefúrás funkció működéséhez.
MEGJEGYZÉS: Falazó anyagokba történő fúrás esetén kizárólag falfúró szárakat használjon.
11 TISZTÍTÁS ÉS KARBANTARTÁS
11.1 Tisztítás
- Tartsa a gép szellőzőnyílásait tisztán, hogy megelőzze a motor túlmelegedését.
- Rendszeresen puha ruhával tisztítsa a gép burkolatát, lehetőleg minden használat után
- Tartsa a szellőzőnyílásokat portól és piszoktól mentesen.
- Ha a piszok nem jön le, használjon szappanos vízzel megnedvesített puha ruhát.
- Ne használjon olyan oldószereket, mint például alkohol, ammóniás víz, stb. Ezek az oldószerek károsíthatják a műanyag alkatrészeket.
11.2 Karbantartás
- A készüléket úgy tervezték, hogy az minimális karbantartás mellett is hosszú élettartama legyen. A folyamatos kielégítő működtetés függ a készülék megfelelő használatától és a rendszeres tisztítástól.
12 MÜSZAKI ADATOK
| Tokmány | 13 mm kulcs nélkül |
| Áramellátás | 20 Volt DC |
| Sebességfokozat | 2- Sebesség |
| Forgási | 0-450 / 0-1800 min-1 |
| Ütési arány | 0-7200/0-28800 bpm |
| Forgatónyomaték beállítás | 23+1+1 helyzet |
| Forgatónyomaték | 50 Nm (MAX.) |
13 ZAJ
A zajkibocsátási értékeket a vonatkozó szabvány szerint mérték. (K=5)
Hangnyomásszint LpA 76 dB(A)
Hangteljesítményszint LwA 87 dB(A)
FIGYELEM! Viseljen hallásvédelmi felszerelést, amikor a gép túllépi a 85 dB(A) hangnyomásszintet.
aw (Rezgésszint)
Max. 6,7 m/s ^4
K = 1,5 ~m / s^2
14 JÓTÁLLÁS
- Az alábbi termékre 36 hónapos jótállási időszak érvényes, mely azon a napon lép életbe, amikor az első felhasználó megvásárolja a terméket.
- Ez a jótállás fedez minden anyagi vagy gyártási hibát, de nem tartalmazza: az akkumulátorokat, a töltőket, az elhasználódás következtében meghibásodott alkatrészeket, például a csapágyakat, keféket, vezetékeket, csatlakozókat, vagy más egyéb tartozékokat, mint például a fúrókat, fúrófejeket, fűrészlapokat stb.; a nem megfelelő felhasználásból, balesetből vagy a módosításból eredő sérüléseket és meghibásodásokat; sem pedig a szállítási díjat.
- A nem rendeltetésszerű használatból eredő károsodásokra és meghibásodásokra szintén nem vonatkozik a jótállás.
- A készülék nem rendeltetésszerű használatából eredő sérülésekért sem vállalunk felelősséget.
- A javításokat csak a Powerplus szerszámgépek javításához engedéllyel rendelkező ügyfélszolgálati központ végezheti el.
- Ha további információra van szüksége, hívja a 00 32 3 292 92 90 telefonszámot.
- A szállítási költségeket mindig az ügyfél viseli, kivéve, ha arról írásban másképp nem állapodnak meg.
- Ugyanakkor, ha a készülék sérülése a karbantartás elmulasztásának vagy túlterhelésnek a következménye, akkor a jótállásra nem lehet kárigényt benyújtani.
- Határozottan kizárja a jótállást az, ha a sérülés folyadék beszivárgásának, túl sok por bejutásának, szándékos rongálásnak (szándékos vagy túlzott gondatlanság), nem megfelelő használatnak (a készülék rendeltetésétől eltérő célra történő használat), illetéktelen használatnak (pl. a használati utasításban foglaltaknak figyelmen kívül hagyása), szakértelem nélküli összeszerelésnek, villámcsapásnak, hibás hálózati feszültségnek a következménye. Ez a lista nem korlátozó.
- A reklamáció elfogadása semmi esetben sem jelenti a jótállási időszak meghosszabbítását, sem pedig egy új jótállási időszak kezdetét a készülék cseréje esetén.
- Azok az eszközök és alkatrészek, melyek a jótállás keretében kerülnek kicserélésre, a Varo NV tulaidonát képezik.
- Fenntartjuk a reklamáció visszautasításának jogát, amikor a vásárlást nem tudja igazolni, vagy amikor világos, hogy a termék karbantartását nem megfelelően végezte. (tiszta szellőzőnyilások, rendszeresen ellenőrzött szénkefék...)
A vásárlási szelvényt a vásárlás időpontiának bizonyításához meg kell őrizni.
- A szerszámot szétszerelés nélkül és elfogadhatóan tiszta állapotban kell visszaküldeni a forgalmazóhoz, az eredeti formakövető dobozban (ha tartozik ilyen az egységhez) és a vásárlási szelvénnyel együtt.
- Az optimális működés biztosítása érdekében a készüléket havonta legalább egyszer fel kell tölteni.
15 KÖRNYEZETVÉDELEM
Ha a gép elhasználódott, ne dobja a háztartási szemétbe, hanem gondoskodjon annak környezetbarát elhelyezéséről!
Az elhasználódott elektromos termékek hulladékait ne dobja a háztartási szemétbe. Kérjük, hogy gondoskodjon azok újrahasznosításáról, amennyiben erre lehetősége van. Az újrahasznosítási lehetőségeket illetően érdeklődjön a helyi köztisztasági szerveknél vagy a forgalmazónál!
VARO – Vic. Van Rompuy N.V. - Joseph Van Instraat 9 - BE2500 Lier - BELGIUM, kijelenti, hogy
A termék típusa: Ütvefúró 20V
Márkanév: PowerPlus
Cikkszám: POWDP15200
megfelel a harmonizált európai szabványok alkalmazásán alapuló, idevonatkozó európai irányelvek alapvető követelményeinek és egyéb vonatkozó rendelkezéseinek. A készülék bármilyen illetéktelen módosítása érvényteleníti a jelen nyilatkozatot.
Európai irányelvek (ideértve, adott esetben, azok módosításait az aláírás időpontjáig):
2011/65/EU
2006/42/EC
2014/30/EU
Harmonizált európai szabványok (ideértve, adott esetben, azok módosításait az aláírás időpontjáig):
EN62841-1:2015
EN62841-2-1:2018
EN55014-1:2017
EN55014-2:2015
A müszaki dokumentáció birtokosa: Philippe Vankerkhove, VARO - Vic. Van Rompuy N.V.
Az alulírott a társaság vezérigazgatója nevében jár el,
Mertens Ludo
Ludo Mertens
Szabályozási Ügyek - Megfelelőségi Menedzser
