HASZNÁLATI ÚTMUTATÓ GEME43 Gardol

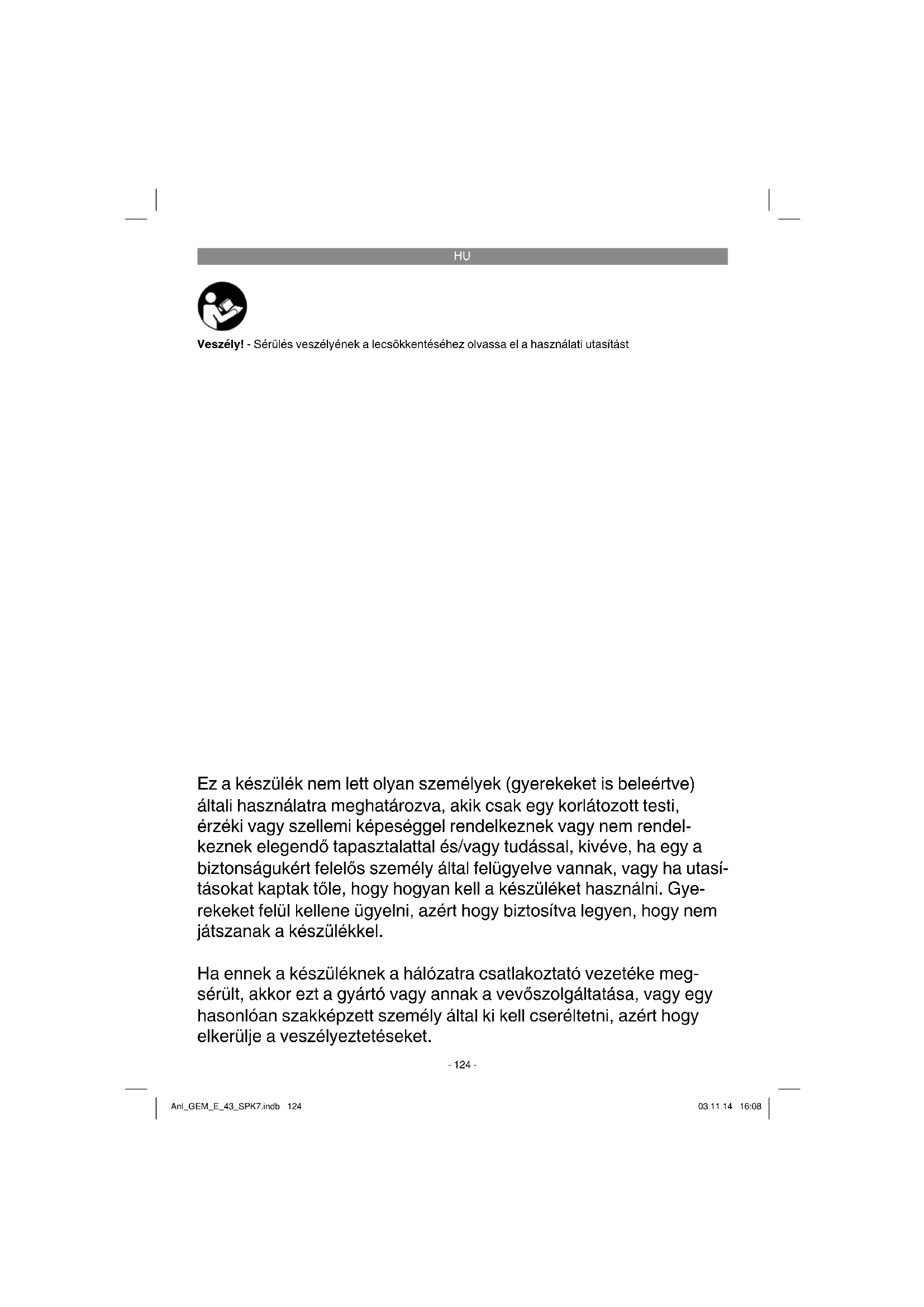

Veszély! - Sérülés veszélyének a lecsökkentéséhez olvassa el a használati utasítást Ez a készülék nem lett olyan személyek (gyerekeket is beleértve) általi használatra meghatározva, akik csak egy korlátozott testi, érzéki vagy szellemi képeséggel rendelkeznek vagy nem rendel- keznek elegendő tapasztalattal és/vagy tudással, kivéve, ha egy a biztonságukért felelős személy által felügyelve vannak, vagy ha utasí- tásokat kaptak tőle, hogy hogyan kell a készüléket használni. Gye- rekeket felül kellene ügyelni, azért hogy biztosítva legyen, hogy nem játszanak a készülékkel. Ha ennek a készüléknek a hálózatra csatlakoztató vezetéke meg- sérült, akkor ezt a gyártó vagy annak a vevőszolgáltatása, vagy egy hasonlóan szakképzett személy által ki kell cseréltetni, azért hogy elkerülje a veszélyeztetéseket. Anl_GEM_E_43_SPK7.indb 124Anl_GEM_E_43_SPK7.indb 124 03.11.14 16:0803.11.14 16:08HU

Veszély! A készülékek használatánál, a sérülések és a károk megakadályozásának az érdekébe be kell tartani egy pár biztonsági intézkedést. Ezért ezt a használati utasítást / biztonsági utasításokat gondosan átolvasni. Őrizze ezeket jól meg, azért hogy mindenkor a rendelkezésére álljanak az információk. Ha más személyeknek adná át a készüléket, akkor kérjük kézbesítse ki vele együtt ezt a használati utasítást / biztonsági utasításokat is. Nem vállalunk felelőséget olyan balesetekért vagy károkért, amelyek ennek az utasításnak és a biztonsági utasításoknak a fi gyelmen kívül ha- gyásából keletkeznek.

1. Biztonsági utasítások

A megfelelő biztonsági utasítások a mellékelt fü- zetecskében találhatóak! Veszély! Olvason minden biztonsági utalást és utasí- tást el. A biztonsági utalások és utasítások betartásán belüli mulasztások következménye áramcsapás, tűz és/vagy nehéz sérülések lehet- nek. Őrizze meg a biztonsági utalásokat és utasításokat a jövőre nézve. A készüléken található jelzőtábla magyaráza- ta (13-es kép) 1 = Az üzembe helyezés előtt elolvasni a hasz- nálati utasítást 2 = Távolságot tartani! 3 = Vigyázat! - Éles vágókések - a gondozási munkák előtt vagy a csatlakozási vezeték megsérülésénél kihúzni a hálózati csatlako- zót! 4 = Figyelem, tartsa a csatlakozási kábelt a vá- gószerszámoktól távol!

2. A készülék leírása és a szállítás

2.1 A készülék leírása (1/2-es kép)

4. Kidobáló csapóajtó

6. Vágásmagasság elállítás

7. Kábel húzásmentesítő

8. Anya a felülső és az alulsó gyorsszorító funk-

9. Hálózati kábel hálózati csatlkaozóval

11. Bekapcsolás elleni zár

12. Kapcsoló taszterek

13. Kábelrögzítő kapcsok

14. Fűfelfogó kosár, alulsó gépházrész

15. Fűfelfogó kosár, felülső gépházrész

16. Fűfelfogó kosár, elülső gépházrész

17. Töltésállás jelzés

18. Kulcs a késcseréhez

19. Árnyékoló anyag adapter

21. Rögzítőcsavarok a felülső tolófülhöz

2.2 A szállítás terjedelme és kicsomagolás

Kérjük a leírott szállítási terjedelem alapján leellenőrizni a cikk teljességét. Hiányzó részek esetén forduljon a cikk vásárlása után legkésőbb 5 munkanapon belül egy érvényes vásárlási igazolás felmutatása mellett a szervízközponthoz vagy a eladóhelyhez, ahol vette a készüléket. Kérjük vegye ehhez fi gyelembe az utasítás végén a szervíz-információkban található szavatossági táblázatot.

Nyissa ki a csomagolást és vegye ki óvatosan a készüléket a csomagolásból.

Távolítsa el a csomagolási anyagot valamint a csomagolási- / és szállítási biztosítékot (ha létezik).

Ellenőrizze le, hogy teljes a szállítás terjedel- me.

Ellenőrizze le a készüléket és a tartozékrés- zeket szállítási károkra.

Ha lehetséges, akkor őrizze meg a csomago- lást a garanciaidő lejáratának a végéig. Veszély! A készülék és a csomagolási anyag nem gyerekjáték! Nem szabad a gyerekeknek a műanyagtasakokkal, foliákkal és aprórészek- kel játszaniuk! Fennáll a lenyelés és a meg- fulladás veszélye! A szállítás terjedelme

Elektromos-fűnyírógép

Árnyékoló anyag adapter

Kábelrögzítő kapcsok (3x)

Eredeti üzemeltetési útmutató

Biztonsági utasítások Anl_GEM_E_43_SPK7.indb 125Anl_GEM_E_43_SPK7.indb 125 03.11.14 16:0803.11.14 16:08HU

3. Rendeltetésszerűi használat

A fűnyírógép, házi- és hobbykerti privát használa- tra alkalmas. Olyan kerti fűnyírógépeket tekintünk házi- és hobbykertinek, amelyeknek az évi használata rendszeresen nem haladja meg az 50 órát és elsősorban a fű- és pázsitfelületek ápolására van- nak használva, nem pedig a nyilvános parkosított területekre, parkokra, sporthelyekre valamint a mező- és az erdőgazdaságban. Figyelem! A kezelö testi veszélyeztetése miatt nem szabad a fűnyírógépet bokrok, sövények és bozótok trimmelésére, valamint a tetői be- ültetéseken vagy a balkoni virágládákban levő kúszónövények és fűvek vágására és aprítására valamint a járdák tisztítására (leszívás) úgymint rotációs szárzúzóként az ágak és a sövényda- rabok eldarabolásánál. Továbbá nem szabad a fűnyírógépet motorkapaként használni és nem szabad használni a talajemelkedés elegyengeté- séhez, mint például vakondtúrás. Biztonsági okokból nem szabad a fűnyírógépet más munkaszerszámok és bármilyen fajta egyé- bb szerszámkészletek meghajtó aggregátuma ként használni, kivéve ha ezek a gyártó által kife- jezetten engedélyezve vannak. A készüléket csak rendeltetése szerint szabad használni. Ezt túlhaladó bármilyen használat, nem számít rendeltetésszerűnek. Ebből adódó bármilyen kárért vagy bármilyen fajta sérülésért a használó ill. a kezelő felelős és nem a gyártó. Kérjük vegye fi gyelembe, hogy a készülékeink rendeltetésük szerint nem az ipari, kézműipari vagy gyári használatra lettek konstruálva. Nem vállalunk szavatosságot, ha a készülék ipari, kézműipari vagy gyári üzemek területén valamint egyenértékű tevékenységek területén van hasz- nálva.

Névleges feszültség: .......................230 V ~ 50Hz Teljesítményfelvétel: ................................. 1800 W Motorfordulatszám: .............................3000 perc

• Vágásszélesség: p. 43
• cm Vágásmagasság elállítás: p. 25
• -75 mm; 6-fokozatban Fűfelfogó kosár ürtartalom: p. 63
• Liter Hangnyomásszint L: ,8 dB(A) Bizonytalanság K p. 74

: .................................. 3 dB(A) Mért hangteljesítményszint L

: ................................. 3 dB(A) Garantált hangtelyesítményszint L

: ..... 96 dB(A) Vibráció a nyélen a

Érintésvédelmi osztály: ................................. II/

Súly: ............................................................. 21 kg Veszély! Zaj és vibrálás A zaj és a vibrálási értékek az EN ISO 3744:1995, EN ISO 11201:1995 és az EN ISO 20643:2005 normáknak megfelelően lettek mérve. Csökkentse le a zajkibocsátást és a vibrálást egy minimumra!

Csak kifogástalan készülékeket használni.

A készüléket rendszeresen karbantartani és megtisztítani.

Illessze a munkamódját a készülékhez.

Ne terhelje túl a készüléket.

Hagyja adott esetben leellenőrizni a készü- léket.

Kapcsolja ki a készüléket, ha nem használja.

Hordjon kesztyűket. Vigyázat! Fennmaradt rizikók Akkor is ha előírás szerint kezeli az elektro- mos szerszámot, mégis maradnak fennma- radó rizikók. Ennek az elektromos szerszám- nak az építésmódjával és kivitelézésével kapcsolatban a következő veszélyek léphet- nek fel:

1. Tüdőkárok, ha nem visel megfelelő

2. Hallás károsodás, ha nem visel megfelelő

zajcsökkentő fülvédőt. Anl_GEM_E_43_SPK7.indb 126Anl_GEM_E_43_SPK7.indb 126 03.11.14 16:0803.11.14 16:08HU

Figyelmeztetés! Ez a készülék az üzem ideje alatt elektromos teret hoz létre. Ez a tér bizonyos körülmények közt be- folyásolhatja az aktív és a passzív orvosi implan- tátumokat. A komoly és halálos sérülések ves- zélyének a lecsökkentéséhez, azt ajánljuk, hogy orvosi implantátumokkal rendelkező személyek a készülék kezelése előtt konzultálják az orvosukat vagy az orvosi implantátum gyártóját.

5. Beüzemeltetés előtt

Győződjön meg a rákapcsolás előtt arról, hogy a típustáblán megadott adatok megegyeznek a hálózati adatokkal. Figyelmeztetés! Húzza mindig ki a hálózati csatlakozót, mielőtt beállításokat végezne el a készüléken. A fűnyírógép leszállításkor szét van szerelve. A tolófülnek és a felfogó kosárnak már a fűnyírógép használata előtt fel kell szerelve lennie. Kövesse lépésről lépésre a használati utasítást és igazód- jon a képek szerint, azért hogy egyszerű legyen az összeszerelés. A tolófül felszerelése (képek 3-tól - 7-ig) Legelőször vegye a rugót (2-es kép/poz. 23) és a nyélbefogadót (2-es kép/poz. 22) és dugja be őket az arra előrelátott tengelybe (3-as kép). Vegyen egy tolófültartót (2-es kép/poz. 2) és rög- zítse azt a 4-es képen mutatottak szerint oda. A felülső tolófült (1-es kép/poz. 1) fel kell tolni a toló- fül tartóra (2-es kép/poz 2) és oda kell erősíteni a 6-os képen mutatottak szerint. Azután a kábeltar- tókkal (2-es kép/poz. 13) odarősíteni a tolófülön a motorvezetéket (7-es kép/poz. A). Most 80-tól – 103,5 cm-ig, 3 fokozatban választhatja ki a nyél- magasságot (5-ös kép/poz. A). Figyelem! A nyélelállítás csak a jelzet téren belül engedé- lyezett.

Nyomja a felülső tolófült a gyorsszorító funk- cióval (5-ös kép/poz. B) a kívánt állásban feszesre. Figyelem! Mind a két oldalon ugyanazt a nyélmagasságot kell beállítani.

Igazítsa ki a tolófülön a kábelrögzítőkapcsok által a kábelt (7-es kép/poz A) A felfogókosár felszerelése (képek 8a-tól – 8c-ig) Elősször a 8a képen mutatottak szerint össze- dugni az alulsó gépházfelet (2-es kép/poz. 14) és az elülső gépházfelet (2-es kép/poz. 16). Azután rádugni a felülső gépházfelet (2-es kép/ poz. 15) a már összeszerelt felekre (8b-s kép). A felfogó kosár beakasztásához le kell kapcsolni a motort és a vágókésnek nem szabad forognia. A kidobáló csapóajtót (8c-s kép/poz. 4) az egyik kézzel megemelni. A másik kézzel a fogantyúnál tartani a felfogókosarat és felülről beakasztani (8c-s kép). Felfogó berendezés töltésállás kijelző A felfogó berendezés egy töltésállás kijelzővel (2- es kép/poz. 17) rendelkezik. Ez a fűnyírógép üze- me alatt létrehozott légáram által nyillik ki. Ha a fűnyírás ideje alatt becsapódik a csapóajtó, akkor tele van a felfogó berendezés és ki kellene üríteni. A töltésállás kijelző kifogástalan működéséhez a csapóajtó alatti lyukaknak mindig tisztáknak és áteresztőknek kell lenniük. Az árnyékoló anyag adapterének használata (9-es kép) Az árnyékoló anyag szórásánál a zárt fűnyírógép gépházában fel lesz aprítva a vágásjav és ismét szétosztva a pázsiton. Elesik a fűfelvétel és a fű megsemmisítése. Figyelem: Az árnyékoló anyag szétszórása csak relatív rövid fűnél lehetséges. Figyelem! Az árnyékoló anyag adapternek a betételét csak kikapcsolt készüléknél és lehúzott hálózati csatla- kozó melett szabad elvégezni. Az árnyékoló anyag funkciónak a használatához akassza ki a felfogókosarat és tolja az árnyékoló anyag adaptert (9-es kép/poz. 19) a kidobáló nyí- lásba és zárja be a kidobáló csapóajtót. A vágási magasság elállítása Figyelem! A vágási magasságot csak kikapcsolt készülék és kihúzott hálózati kábel mellett szabad elvégezni. Mielőtt elkezdené nyírni a fűvet, ellenőrizze le, hogy nem-e tompa a vágószerszám és hogy a rögzítő berendezéseik nem e sérültek. Cserélje ki a tompa és / vagy sérült vágószerszámokat, azért hogy ne hozzon egy kiegyensúlyozatlanságot létre. Ennél a vizsgálatnál leállítani a motort és kihúzni a hálózati dugót. Anl_GEM_E_43_SPK7.indb 127Anl_GEM_E_43_SPK7.indb 127 03.11.14 16:0803.11.14 16:08HU

A vágási magasság elállítását a következő kép- pen kell elvégezni (10-es kép):

1. Kifelé nyomni a kart (A).

2 A kívánt vágási magasságra állítani a kart (B).

3. Elengedni a kart (A) és leellenőrizni biztos

ülését az arretálásban. A vágási magasság leolvasása A vágási magasság 25-től -75 mm-ig 6 fokozat- ban állítható be és le lehet olvasni a skálán (10-es kép/C). Villanybekötés A fűnyírógépet minden 230 Volt-ú váltako- zóáramos dugaszoló aljzatra rá lehet kapcsolni. De csak egy földelt konnektor engedélyezett, amelynek a lebiztosítására egy 16 A-es vezetéki- védőkapcsolót kell előre látni. Azonkívül egy max. 30 mA –es hibaáramvédőberendezést (RCD) muszáj előkapcsolni! Készülék csatlakozó vezeték Csak olyan készülék csatlakozó vezetékeket használjon, amelyek nem károsultak. A készülék csatlakozó vezetéknek nem szabad akármilyen hosszúnak lennie (max. 50m), mivel különben le lesz csökkentve a villanymotor teljesítménye. A készülék csatlakozó vezeték átmérőjének le- galább 3 x 1,5mm-nek kell lennie. A fűnyírógép készülék csatlakozó vezetékein különösen sűrűn lépnek fel szigetelési károk. Ennek az okai, többek között:

a vezetéken történő áthajtás általi vágási he- lyek.

zúzódási helyek, ha a készülék csatlakozó vezetéke ajtók és ablakok alatt van elvezetve.

repedések az izoláció öregedése által.

töréshelyek a készülék csatlakozó vezetéké- nek a szakszerűtlen felerősítése vagy vezeté- se által. A készülék csatlakozó vezetékeknek legalább H05RN-F típusúaknak és 3-eresnek kell lenniük. Elő van írva a típusmegnevezés rányomtatása a készülék csatlakozó vezetékre. Csak megjelölt készülék csatlakozó vezetékeket vásároljon! A készülék csatlakozó vezetékeken levő dugónak és a csatlakoztatási dobozoknak gumiból kell lenniük és fröccsenővízvédettnek. A készülék csatlakozó vezetéknek nem szabad akármilyen hosszúnak lennie. Hosszabb készülék csatlako- zó vezetékeknél nagyobb vezetékátmérőre van szükség. Rendszeresen le kell ellenőrizni a kés- zülék csatlakoztató vezetékeit és az összekötő vezetékeket károkra. Ügyeljen arra, hogy a veze- tékek a vizsgálatnál le legyenek kapcsolva. Teker- je teljesen le a készülék csatlakoztató vezetékét. A készülék csatlakoztató vezeték bevezetéseit is leellenőrizni megtörésekre a dugókon és a csatla- koztatási dobozokon.

Győződjön meg rákapcsolás előtt arról, hogy a típustáblán megadott adatok megegyeznek a há- lózati adatokkal. Csatlakoztasa össze a hálózati csatlakozót (1-es kép/poz. 9) egy hosszabbító kábellel. A hosszabbító kábelnek a 11-es képen mutatottak szerint a kábel húzásmenetesítővel biztosítva kell lennie. Figyelem! Ahhoz hogy elkerülje az akaratlan bekapcsolást, a fűnyírógép egy bekapcsolás elleni zárral van felszerelve (11-es kép/poz. 11), amelyet le kell nyomni, mielőtt a kapcsolótasztereket (11-es kép/poz. 12) aktiválni lehetne. Ha elengedi a kapcsolótasztereket, akkor ki lesz kapcsolva a fűnyírógép. Végezze el egy párszor ezt az el- járást, azért hogy biztos legyen benne, hogy a készülék helyesen működik. Mielőtt javításokat vagy karbantartási munkálatokat végezne el a készüléken, meg kell bizonyosodnia arról, hogy a kés nem forog és hogy a készülék le van választ- va a hálózatról. Figyelem! Ha kiüríti a felfogó berendezést és még fut a gép, akkor ne nyissa ki sohasem a kidobó csapóajtót. Forgó kés sérülésekhez vezethet. A kidobáló csapóajtót ill. a fűfelfogó kosarat vagy az árnyékoló anyag adaptert mindig gondosan felerősíteni. Mielőtt eltávolítaná előtte kikapcsolni a motort. Állandóan be kell tartani a késgépház és a kezelő között a vezetőnyelek által megadott biztonsági távolságot. Különös óvatosság ajánlatos a cser- jéknéli valamint lejtőknéli fűvágásnál és mene- tirány változtatásnál. Ügyeljen egy biztos állásra, hordjon nem csúszós, tapadós talpú lábbelit és hosszú nadrágot. A lejtőhöz mindig keresztbe vágni a fűvet. 15 fokú dőlésen felüli lejtőknél biztonsági okokból nem szabad a fűnyírógéppel vágni a fűvet. Anl_GEM_E_43_SPK7.indb 128Anl_GEM_E_43_SPK7.indb 128 03.11.14 16:0803.11.14 16:08HU

Legyen különösen óvatos a hátrafelé való mozgásnál és a fűnyírógép húzásánál. Megbotlás veszélye! Utasítások a helyes fűnyráshoz A fűnyírásnál egy átfedő munkamódszer ajánla- tos. Csak éles, kifogástalan késekkel vágni, azért hogy ne rojtosodjon ki a fűszár és ne sárguljon meg a pázsit. Egy tiszta vágáskép elérése érdekében a fűnyírógépet lehetőleg egyenes pályákon vezetni. Ennél ezeknek a pályáknak lehetőleg mindig egy pár centiméterre fedniük kell egymást, azért hogy ne maradjonak csíkok állva. Hogy milyen sűrűn kell nyírni a füvet, az alapjában véve a fű növési sebbeségétől függ. A fő növési időszakban (május-június) kétszer hetente, külön- ben egyszer hetente. A vágási magasságnak 4 – 6 cm között kell lennie és a növésnek 4 – 5 cm között a következő vágásig. Ha egyszer hosszab- bra nőtt volna, akkor utánna ne tegye azt a hibát, hogy azonnal visszavágja a normális magasság- ra. Ez káros a fűre. Ne vágja akkor sohasem a fű magasságnak több mint a felét vissza. Tartsa a fűnyírógépház alsó oldalát mindig tisz- tán és távolítsa okvetlenül el a fűlerakodásokat. Lerakódások megnehezítik az indítási folyamatot, befolyások a vágási minőséget és a fűkidobálást. Lejtőknél a vágási pályát a lejtőhöz keresztbe kell fektetni. A fűnyírógépnek a lecsúszását ferdeállí- tással felfelé lehet megakadályozni. A meglevő fűhosszúság szerint választani ki a vágási magasságot. Végezzen több átmenetet el, úgyhogy egyszerre max. 4 cm fűvet vágjon le. Mielőtt bármilyen ellenőrzést végezne el a ké- sen, leállítani a motort. Gondoljon arra, hogy a kés a motor kikapcsolása után még egy pár másodpercig utánforog. Ne próbálja meg soha- sem megállítani a kést. Ellenőrizze rendszeresen le, hogy a kés helyesen van e felerősítve, hogy jó állapotban van és jól meg van köszörülve. Ellenkező esetben, megköszörülni vagy kicse- rélni. Ha a mozgásban levő kés rácsapódik egy tárgyra, akkor kapcsolja ki a fűnyírógépet és várja meg amig a kés teljesen le nem állt. Ellenőrizze azután le a kés és a késtartó állapotát. Ha ezek meg lennének sérülve akkor ki kell őket cserélni. Fektesse a használt készülék csatlakoztatási ve- zetéket keresztkötésbe a használt dugaszoló al- jzat elé a földre. A dugaszoló aljzattól illetve a ká- beltol indulva nyírni a füvet és ügyelni arra, hogy a készülék csatlakoztatási vezetéke mindig a lenyírt füvön legyen, azért hogy ne tudja a fűnyírógép elgázolni a készülék csatlakoztatási vezetékét. A felfogó kosarat azonnal ki kell üríteni miután a fűnyírás közben fűmaradékok maradnak fekve. Fi- gyelem! A felfogó kosár levétele előtt kikapcsolni a motort és megvárni a vágószerszám nyugalmi állapotát. A felfogó kosár levételéhez az egyik kézzel megemelni a kidobó csapóajtót, a másik kézzel a felfogó kosarat a hordozó fogantyúnál fogva kivenni. A biztonsági előírásnak megfelelően a fel- fogó kosár kiakasztása után becsapódik a kidobó csapóajtó és bezárja a hátulsó kidobó nyíllást. Ha ennél fűmaradékok maradnak lógva a nyíllásban, akkor a motor könnyebb indításához célszerű, a fűnyírógépet körülbelül 1 m-re hátrahúzni. Ne távolítsa kézzel vagy lábbal el a fűnyírógépházban és a dolgozószerszámon levő vágási javmaradékokat, hanem használjon megfelelő segédeszközöket, mint például keféket vagy kézi seprűket. A jó összegyűjtés garantálásához a használat után belülről meg kell tisztítani a felfogó kosarat és főleg a hálót. A felfogó kosarat csak kikapcsolt motornál és nyugalmi állapotban levő vágószerszámoknál beakasztani. Az egyik kézzel megemelni a kidobó csapóajtót és a másik kézzel a fogantyúnál fogva tartani a felfogó kosarat és felülről beakasztani.

7. A hálózati csatlakozásvezeték

kicserélése Veszély! Ha ennek a készüléknek a hálózatra csatla- koztató vezetéke megsérült, akkor ezt a gyártó vagy annak a vevőszolgáltatása, vagy egy hason- lóan szakképzett személy által ki kell cseréltetni, azért hogy elkerülje a veszélyeztetéseket. Anl_GEM_E_43_SPK7.indb 129Anl_GEM_E_43_SPK7.indb 129 03.11.14 16:0803.11.14 16:08HU

8. Tisztítás, karbantartás és

pótalkatrészmegrendelés Veszély! Tisztítási munkák előtt húzza ki a hálózati csatla- kozót.

Tartsa a védőberendezéseket, szellőztető réseket és a gépházat annyira por- és piszok- mentesen, amennyire csak lehet. Dörzsölje le a készüléket egy tiszta posztóval vagy pedig fújja ki alacsony nyomás alatt sűrített levegővel.

Dörzsölje le a készüléket egy tiszta posztóval vagy pedig fújja ki alacsony nyomás alatt sűrített levegővel. A fűnyírógépet nem szabad folyó vízzel, különössen nem magas nyomás alatt levővel tisztítani.

Ajánljuk, hogy minden használat után azonnal kitisztítsa a készüléket.

A készüléket rendszeresen egy nedves posztóval és egy kevés kenőszappannal megtisztítani. Ne használjon tisztító vagy oldó szereket; ezek megtámadhatják a készülék műanyagrészeit. Ügyeljen arra, hogy ne kerül- jön víz a készülék belsejébe. A víz elektromos készülékbe való behatolása megnöveli az áramcsapás veszélyét.

Ha lehetséges, akkor a fűnyírógépet egy ke- fével vagy egy ronggyal tisztítani meg.

Az elkopott vagy sérült késeket, késhordókat és csapszegeket készletenként kell egy fel- jogosított szakember által kicseréltetni, azért hogy megtartsa a kiegyensúlyozottságot.

A fűnyírógépet nem szabad folyó vízzel, különössen nem magas nyomás alatt levővel tisztítani. Gondoskodjon arról, hogy minden rögzítőegység (csavarok, anyák stb.) mindig feszesen meg legyenek húzva, úgy hogy biz- tosan tudjon dolgozni a fűnyírógéppel.

Ellenőrizze sűrűbben le a fűfelfogóberendezést elkopás jeleire.

Elkopott vagy károsult részeket kicserélni.

Tárolja a fűnyírógépet egy száraz teremben.

Egy hosszú élettartam érdekébe minden csavarrészt valamint kereket és tengelyt meg kellene tisztítani és utánna megolajozni.

A fűnyírógép rendszeres ápolása nem csak egy hosszú tartósságot és teljesítményképes- séget biztosít, hanem a pázsitjának a gondos és egyszerű fűnyírásához is hozzájárul. Ha lehetséges, akkor a fűnyírógépet egy ke- fével vagy egy ronggyal tisztítani meg. Ne használjon oldószereket vagy vízet a piszok eltávolítására.

A kopásnak legjobban kitett alkatrész a kés. Ellenőrizze rendszeresen le a kés állapotát valamint a felerősítését. Ha elkopott a kés, akkor azonnal ki kell cserélni vagy meg kell köszörülni. Ha a fűnyírógép túlságos vibrálá- sa lép fel, akkor ez annyit jelent, hogy a kés nincs helyesen kiegyensúlyozva vagy hogy ütések által deformálódott. Ebben az esetben meg kell javítani vagy ki kell cserélni.

A készülék belsejében nem található további karbantartandó rész.

8.3 A kés kicserélése

Biztonsági okokból azt ajáljuk, hogy a kés kicse- rélését egy autorizált szakember által végeztesse el. Figyelem! Hordjon munka - kesztyűket! Csak originális késeket használni, mert különben bizo- nyos körülmények között nincsennek garantálva a funkciók és a biztonság. A kés kicseréléséhez a következő képpen járjon el:

1. Eressze meg a rögzítőcsavarokat (lásd a 12a-

2. Vegye le a kést és cserélje ki egy újért.

3. Az új kés beszerelésénél kérjük ügyeljen a

kés beszerelési irányára. A kések szélszárny- ainak a motorházba befelé kell nyúlniuk (lásd a 12a-es képet). A befogadó kupoláknak meg kell egyezniük a késben található stancolato- knak (lásd a 12b-es képet).

4. Ezután húzza az univerzális kulccsal ismét

feszesre a rögzítőcsavart. A szorítási nyoma- téknak cca. 25 Nm-nek kellene lennie. A szezon végén végezzen el a fűnyírógépen egy általános kontrollt és távolítsa el az összegyült maradékokat. Minden szezonstart előtt okvetlenül leellenőrizni a kés állapotát. Javítások esetén forduljon a vevőszolgáltatási helyünkhöz. Csak originális pótalkatrészeket használni Anl_GEM_E_43_SPK7.indb 130Anl_GEM_E_43_SPK7.indb 130 03.11.14 16:0803.11.14 16:08HU

8.4 A pótalkatrész megrendelése:

Pótalkatrész megrendésénél a következő adato- kat kellene megadni:

A készülék cikk-számát

A készülék ident- számát

A szükséges pótalkatrész pótalkatrész számát Aktuális árak és inforációk a www.isc-gmbh.info alatt találhatóak. Pótkés cikk- szám: 34.054.50

újrahasznosítás A szállítási károk megakadályozásához a készü- lék egy csomagolásban található. Ez a csoma- golás nyersanyag és ezáltal ismét felhasználható vagy pedig visszavezethető a nyersanyagi körforgáshoz. A készülék és annak a tartozé- kai különböző anyagokból állnak, mint például fémből és műanyagokból. Defektes készülékek nem tartoznak a házi hulladékok közé. Szakszerű megsemmisítéshez le kellene adni a készüléket egy megfelelő gyűjtőhelyen. Ha nem ismer gyűjtőhelyeket, akkor érdeklődjön ütánna a köz- ségi önkormányzatnál.

10. Tárolás és szállítás

Tárolás A készüléket és a készülék tartozékait egy sötét, száraz és fagymentes valamint gyerekek számára nem hozzáférhető helyen tárolni. Az optimális tárolási hőmérséklet 5 °C és 30 °C között van. Az elektromos készüléket az eredeti csomagolásban őrizni meg. Szállítás

Mielőtt szállítaná a készüléket, kapcsolja azt ki és válassza le az áramellátásról.

Ha léteznek, akkor szerelje fel a szállítási védőberendezéseket.

Védje a készüléket károk és erős rezgések elöl, amelyek különösen a gépjárművekben történő szállításnál lépnek fel.

Biztosítsa a készüléket elcsúszás és eldőlés ellen. Anl_GEM_E_43_SPK7.indb 131Anl_GEM_E_43_SPK7.indb 131 03.11.14 16:0803.11.14 16:08HU

11. Hibakeresési terv

Hiba Lehetséges okok Elhárításuk Nem indul a motor a) Defektes a kondenzátor b) Nincs áram a dugóban c) Defektes a kábel d) Defektes a kapcsoló dugó kom- bináció e) Kioldódott a csatlakozás a motoron vagy a kondenzátoron f) Magas fűben áll a készülék g) El van dugulva fűnyírógépház a) Leellenőriztetni a vevőszolgáltatási műhely által b) leellenőrizni a vezetéket és a biz- tosítékot c) leellenőrizni a kábelt d) Leellenőriztetni a vevőszolgáltatási műhely által e) Leellenőriztetni a vevőszolgáltatási műhely által f) Alacsony fűben vagy a már lenyírt felüleleten indítani; esetleg megvál- toztatni a vágási magsságot g) Megtisztítani a gépházat, azért hogy a kés szabadon fusson Alábbhagy a motor- teljesítmény a) Túl magas vagy túl nyirkos a fű b) Eldugulva a fűnyírógépház c) Túl erőssen el vannak kopva a kések a) Korrigálni a vágásmagasságot b) Megtisztítani a gépházat c) Kicserélni a kést Nem tiszta a vágás a) Elkopva a kés b) Rossz a vágásmagasság a) Kicserélni a kést vagy utánnakös- zörülni b) Korrigálni a vágásmagasságot Figyelem! A motor védelmének érdekében, az egy hőkapcsolóval van felszerelve, mely egy túl- terhelés esetén lekapcsol és egy rövid lehülési idő után autómatikusan bekapcsol! Anl_GEM_E_43_SPK7.indb 132Anl_GEM_E_43_SPK7.indb 132 03.11.14 16:0803.11.14 16:08HU

Csak az EU-országoknak Ne dobja az elektromos szerszámokat a háztartási hulladék közé! Az elektromos és elektronikus-öregkészülékek 2012/19/EG európai irányvonala és anemzeti jogba való átvétele szerint az elhasznált elektromos szerszámokat szétválasztva kell összegyüjteni és vissza kell vezetni egy környezetvédelemnek megfelelő újrafelhasználáshoz. Recycling-alternatívák a visszaküldési felszólításhoz: Az elektromos készülék tulajdonosa, a tulajdon feladása esetében köteles a visszaküldés helyett alter- nativ a szakszerű értékesítéssel kapcsolatban összedolgozni. Az öreg készüléket ehhez egy visszavevő helynek is át lehet hagyni, amely elvégzi a nemzeti körforgásipari- és hulladéktörvények értelmében levő megsemmisítést. Ez nem érrinti az öreg készülékek mellékelt elektromos alkotórészek nélküli tarto- zékait és segítőeszközeit A termékek dokumentációjának és a kisérőpapírjainak az utánnyomtatása vagy egyébb sokszorosítása, kivonatosan is csak az iSC GmbH kihangsúlyozott beleegyezésével engedélyezett. Technikai változtatások jogát fenntartva Anl_GEM_E_43_SPK7.indb 133Anl_GEM_E_43_SPK7.indb 133 03.11.14 16:0803.11.14 16:08HU

Szervíz-információk A garanciaokmányokban megnevezett minden országban kompetens szervíz-partnereket tartunk fenn, akik kontaktusi lehetőségét kérjük vegye ki a garanciaokmányból. Ezek minden szervíz-ügyben mint javítás, pótalkatrész- és gyorsan kopó rész-ellátás vagy a fogyóeszközök megrendelhetőségével kapc- solatban a rendelkezésére állnak. Figyelembe kell venni, hogy ennél a terméknél a következő részek már használat szerinti vagy termés- zetes kopásnak vannak alávetve ill. a következő részekre van mint fogyóeszközökre szükség. Kategória Példa Gyorsan kopó részek* Ékszíj, szénkefék Fogyóeszköz/ fogyórészek* Kés Hiányzó részek

• nincs okvetlenül a szállítás terjedelmében! Hiányok vagy hibák esetén kérjük a hibaesetet a www.isc-gmbh.info alatt bejelenteni. Kérjük ügyeljen egy pontos hibaleírásra és felelje meg mindenesetre a következő kérdéseket:

Működött már egyszer a készülék, vagy elejétől kezdve már defekt volt?

Feltünt Önnek a defekt fellépése előtt valami a készüléken (tünet a defekt előtt)?

Az Ön véleménye szerint mi a készülék hibás működése (főtünet)? Írja le ezt a hibás működést. Anl_GEM_E_43_SPK7.indb 134Anl_GEM_E_43_SPK7.indb 134 03.11.14 16:0803.11.14 16:08HU

Garanciaokmány Tisztelt Vevő, termékeink szigorú minőségi ellenőrzés alá vannak vetve. Ha ez a készülék mégis egyszer nem működne kifogástalanul, akkor azt nagyon sajnáljuk és kérjük Önt forduljon, az ebben a garanciakártyá- ban megadott cím alatt található szervízszolgáltatásunkhoz, vagy az eladóhelyhez, amelyiknél a készü- léket vette. A garanciaigény érvényesítésével kapcsolatban a következő érvényes:

1. Ezek a garanciafeltételek rendezik a kiegészítő garanciateljesítményeket. A jogi szavatossági igény-

ei, nincsennek ez a garnacia által érintve. A garanciateljesítményünk az Ön számára díjmentes.

2. A garanciateljesítmény csak kizárólagosan olyan hibákra terjed ki a készüléken, amelyek bebizo-

nyíthatóan egy anyag- vagy egy gyári hibán alapszanak és korlátolva van választásunk szerint, vagy ezeknek a hibáknak az elhárítására vagy a készülék kicserélésére. Kérjük vegye fi gyelembe, hogy a készülékeink rendeltetésük szerint nem az ipari, kézműipari vagy szakmai használatra lettek konstruálva. Ezért a garanciaszerződés nem jön létre, ha a készülék a garancia ideje alatt kisipari, kézműipari vagy ipari üzemek területén lett használva vagy ha, egyenértékű igénybevételnek lett kitéve.

3. A szavatosságunk alol ki vannak véve:

- olyan károk a készüléken, amelyek az összeszerelési utasítás fi gyelmen kívül hagyása vagy ame- lyek a nem szakszerű felszerelés, a használati utasítás fi gyelmen kívül hagyása (mint például egy rossz hálózati feszültségre vagy áramfajtára való rákapcsolás), vagy a karbantartási és biztonsági határozatok fi gyelmen kívül hagyása vagy a készüléknek egy nem normális környezeti feltételeknek történő kitétele vagy egy hiányos ápolás és karbantartás által keletkeztek. - károk a készüléken, amelyek egy rossz bánásmód vagy nem szakszerű használatok (mint például a készülék túlterhelése vagy nem engedélyezett betétszerszámok vagy tartozékok használata), idegen testeknek a készülékbe levő behatolása (mint például homok, kövek és por, szállítási károk), erőszak kifejtése vagy idegenkezűség (mint például leesés általi károk) által jöttek létre. - károk a készüléken vagy a készülék részein, amelyek a használatnak megfelelő, szokásos vagy egyébb természetes elkopásra vezethetőek vissza.

4. A garancia időtartama 60 hónap és a készülék vásárlasi napjával kezdődik. Garanciaigényeket a

garancia idő lejárata előtt kell, két héten belül, a defekt felismerése után érvényesíteni. Ki van zárva a garanciaigények érvényesítése a garanciaidő letelte után. A készülék javítása vagy kicserélése nem hosszabbítja meg a szavatosság idejét, se nem indul ez a teljesítmény által egy új garanciaidő a készülékre vagy az esetleg beépített pótalkatrészekre. Ez egy helyszíni szervíz esetében is érvé- nyes.

5. A garanciajogának az érvénysítéséhez kérjük jelentse be a defektes készüléket a következő cím

alatt: www.isc-gmbh.info. Ha a defekt a garnciateljesítményünk keretén belül van, akkor azonnal vis- szakap egy megjavított vagy egy új készüléket. Ennek a használati utasításnak a szervíz-információja szerint utalunk ennek a garanciának a gyorsan kopó részekkel, használati részekkel és hiányzó részekkel kapcsolatban fennálló fenntartásáira. Anl_GEM_E_43_SPK7.indb 135Anl_GEM_E_43_SPK7.indb 135 03.11.14 16:0803.11.14 16:08SI
