Termék típusa	Nagynyomású tisztító
Márka és modell	Vonroc PW502AC
Tápellátás	220-240 V ~ 50/60 Hz
Felvett teljesítmény	1800 W
Névleges nyomás	100 bar
Maximális megengedett nyomás	140 bar
Névleges vízhozam	6 l/min
Maximális vízhozam	7 l/min
Maximális vízbemeneti nyomás	12 bar
Maximális vízhőmérséklet	50 °C
Tömeg	8,78 kg
Védelmi osztály	II (kettős szigetelés)
IP védettségi fokozat	IPX5
Hangnyomásszint (Lpa)	74,6 dB(A) K=3dB(A)
Hangteljesítményszint (Lwa)	88,3 dB(A) K=3dB(A)
Rezgés	2,089 m/s²
Fő funkciók	Állítható szórófej, turbo szórófej, terasztisztító, tisztítószer-tartály
Biztonság	Rögzítőkapcsoló, termikus lekapcsolás, fagyvédelem
Karbantartás és tisztítás	Tisztítható bemeneti vízszűrő, fúvóka tisztító tű
Alkatrészek és javíthatóság	Kizárólag eredeti Vonroc alkatrészeket használjon

Gyakran ismételt kérdések - PW502AC Vonroc

Hogyan indítsam el a Vonroc PW502AC nagynyomású tisztítót?

Győződjön meg arról, hogy a kapcsoló KI/0 állásban van. Csatlakoztassa a vízellátó tömlőt, nyissa meg a vízcsapot. Dugja be a készüléket a hálózatba. Oldja ki a ravaszt, és nyomja meg az indításhoz.

Használhatom a készüléket hosszabbító kábellel?

Igen, használjon kültéri használatra alkalmas hosszabbítót, legalább 1,5 mm² keresztmetszettel és IPX5 védettséggel. Teljesen tekerje le a kábelt, és tartsa szárazon a csatlakozásokat.

Hogyan használjam a tisztítószer-tartályt?

Állítsa a fúvókát a legalacsonyabb nyomásra ('tisztítószer' állás). Vegye le a tartály fedelét, töltse meg folyékony tisztítószerrel (nem vízzel). A keveredés automatikusan történik. A tisztítószer leállításához kapcsoljon vissza magas nyomásra.

Mi a megengedett maximális vízhőmérséklet?

A víz hőmérséklete nem haladhatja meg a 50 °C-ot. Csak hideg vagy langyos vizet használjon.

Mit tegyek, ha a nyomás nem megfelelő?

Ellenőrizze, hogy a bemeneti vízszűrő nincs-e eltömődve, és szükség esetén tisztítsa meg. Győződjön meg arról, hogy a vízellátó tömlő nincs megtörve, és a vízcsap teljesen nyitva van. Ellenőrizze továbbá, hogy nincs-e légbeszivárgás a csatlakozásoknál.

Hogyan tisztítsam meg a szórófej fúvókáját?

Használja a mellékelt tisztító tűt a fúvóka nyílásának tisztításához. Óvatosan helyezze be a tűt a lyukba a szennyeződések eltávolításához.

Használhatom a készüléket télen?

Nem, tárolja a készüléket fagymentes helyen (+5°C feletti hőmérsékleten). Tárolás előtt teljesen ürítse ki a tisztítót és a tartozékokat a fagyás elkerülése érdekében.

Mit tegyek, ha a motor hirtelen leáll?

A termikus kapcsoló leoldott a túlmelegedés miatt. Hagyja a készüléket 2-3 percig hűlni, mielőtt újraindítja. Ellenőrizze, hogy a hálózati feszültség megfelelő-e, és a hosszabbító nem túl hosszú.

Milyen tartozékok járnak a PW502AC-hez?

A készülék tartozékai: állítható szórófej, turbo szórófej, terasztisztító, tisztítószer-tartály, szórófej-hosszabbító, tisztító tű és nagynyomású tömlő.

Hogyan biztosítsam a biztonságot használat közben?

Soha ne irányítsa a vízsugarat emberek vagy állatok felé. Viseljen hallásvédőt. Használat után mindig használja a ravasz biztonsági reteszét. Minden karbantartás előtt húzza ki a készüléket.

HASZNÁLATI ÚTMUTATÓ PW502AC Vonroc

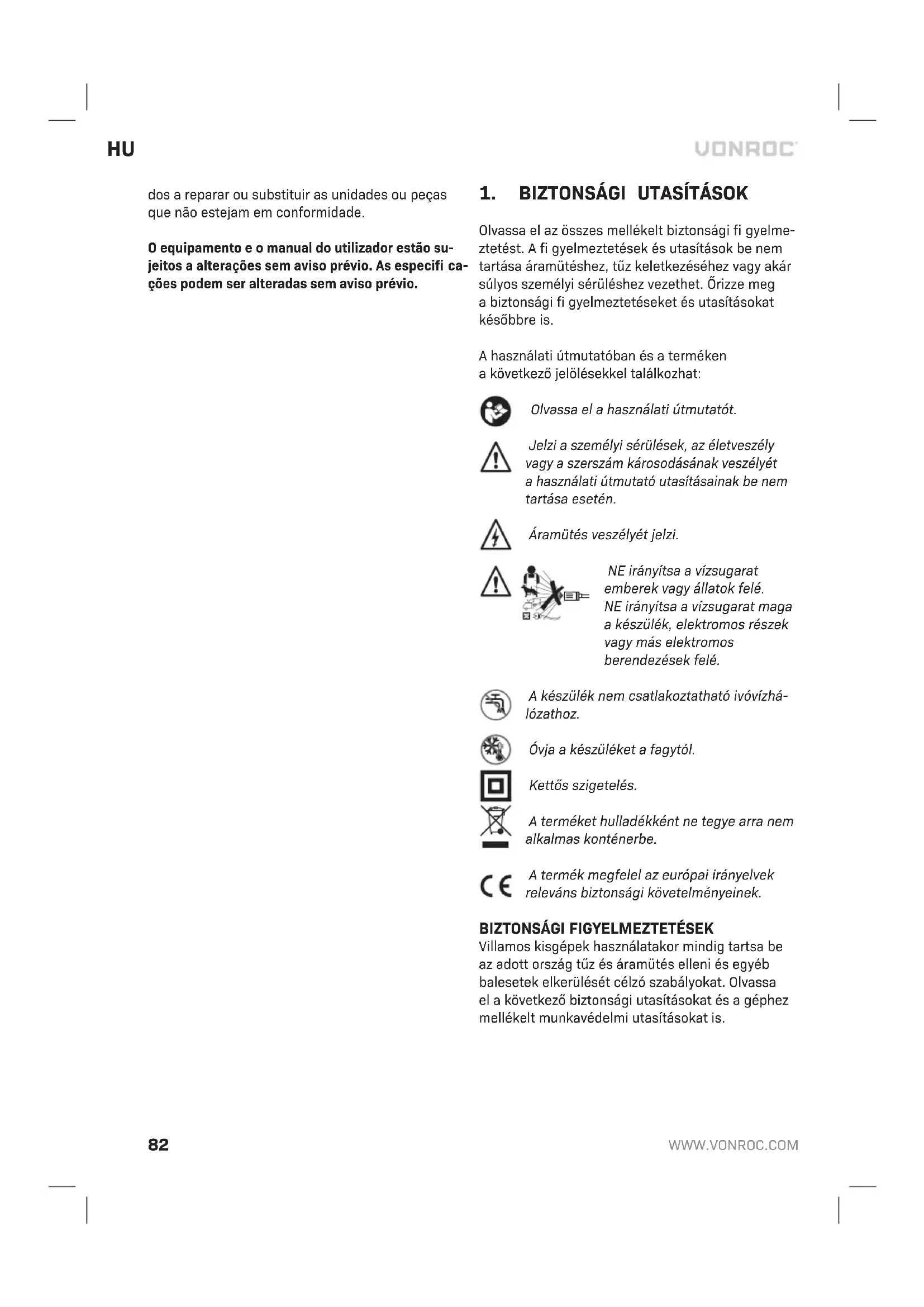

HU Eredeti utasítások 82

VIGYÁZAT: A készülék használata előtt olvassa el az utasításokat.

Olvassa el az összes mellékelt biztonsági fi gyelmeztetést. A fi gyelmeztetések és utasítások be nem tartása áramütéshez, tűz keletkezéséhez vagy akár súlyos személyi sérüléshez vezethet. Órizze meg a biztonsági fi gyelmeztetéseket és utasításokat későbbre is.

A használati útmutatóban és a terméken a következő jelölésekkel találkozhat:

Olvassa el a használati útmutatót.

Jelzi a személyi sérülések, az életveszély vagy a szerszám károsodásának veszélyét a használati útmutató utasításainak be nem tartása esetén.

Áramütés veszélyét jelzi.

NE irányítsa a vízsugarat emberek vagy állatok felé. NE irányítsa a vízsugarat maga a készülék, elektromos részek vagy más elektromos berendezések felé.

A készülék nem csatlakoztatható ivóvízhálózathoz.

Óvja a készüléket a fagytól.

Kettős szigetelés.

A terméket hulladékként ne tegye arra nem alkalmas konténerbe.

A termék megfelel az európai irányelvek releváns biztonsági követelményeinek.

BIZTONSÁGI FIGYELMEZTETÉSEK

Villamos kisgépek használatakor mindig tartsa be az adott ország tűz és áramütés elleni és egyéb balesetek elkerülését célzó szabályokat. Olvassa el a következő biztonsági utasításokat és a géphez mellékelt munkavédelmi utasításokat is.

FIGYELMEZTETÉS! Olvasson el minden biztonsági fi gyelmeztetést és utasítást.

A fi gyelmeztetések és utasítások be nem tartása áramütést, tüzet és/vagy súlyos sérülést okozhat.

Elektromos biztonság

• Mindig ellenőrizze, hogy a hálózati feszültség megegyezik-e a típustáblán szereplő értékkel.
• A régi kábelek vagy csatlakozók cseréjekor:
• A régi kábeleket vagy csatlakozókat azonnal dobja ki, amint újakra cserélik őket. Veszélyes lehet egy meglazult kábel dugóját a fali aljzathoz csatlakoztatni.
• Hosszabbító kábelek használatakor:
• Csak olyan jóváhagyott hosszabbító kábelt használjon, amely megfelel a készülék teljesítményének. A magok átmérőjének legalább 1,5 mm²-nek kell lennie. Ha a hosszabbító kábel egy tekercsen van, tekerje ki a kábelt teljes egészében.
• Minden elektromos csatlakozásnak, pl. hosszabbítókábelnek kültéri használatra jóváhagyott vízálló típusúnak kell lennie, és ennek megfelelően meg kell jelölni.

Azonnal kapcsolja le a gépet a következő esetekben:

• A hálózati csatlakozódugó, a kábel megszakadása, a kábel sérülése.
• Hibás kapcsoló.
• Füst vagy pörkölödött szigetelés szaga.

SPECIFIKUS BIZTONSÁGI SZABÁLYOK

A HASZNÁLATI és KARBANTARTÁSI kézikönyv a tisztítóberendezés lényeges részét képezi, és biztonságos helyen kell tárolni későbbi használathoz. Ha eladja a tisztítógépet, a kézikönyvet is át kell adnia az új tulajdonosnak.

• A tisztítógép elindítása előtt győződjön meg arról, hogy megfelelően kap vizet. A tisztítógép víz nélküli használata károsíthatja a tömítéseket.
• Ne húzza ki a csatlakozót az elektromos kábelnél fogva.
• Ha túl messze van a tisztítani kívánt tárgytól, ne vigye közelebb a tisztítógépet a nagynyomású tömlő meghúzásával; használja a mellékelt fogantyút.
• A TSS eszközzel nem rendelkező változatokban ne működtesse a tisztítógépet 1-2 percnél

tovább zárt pisztoly mellett, mert ez károsíthatja a tömítéseket.

• Télen óvja a tisztítógépet a fagytól.
• Működés közben ne takarja el a szellőzörácsokat.
• A használt hosszabbító kábelek keresztmetszetének arányosnak kell lennie a hosszukkal, azaz minél hosszabb a hosszabbító kábel, annál nagyobb legyen a keresztmetszete; „IPX5” védelmi szintű kábeleket kell használni.
• Helyezze el a tisztítógépet LEHETŐ LEGKÖZELE-BB a vízforráshoz.
• A csomagolás könnyen újrahasznosítható, és a telepítés helye szerinti ország hatályos szabályozásának megfelelően kell ártalmatlanítani.
• A tisztítógépet csak a gyártó által engedélyezett tartozékokkal és cserealkatrészekkel használja. Az eredeti tartozékok és pótalkatrészek használata biztosítja a biztonságos, problémamentes működést.
• A tisztítógépet biztonságos, stabil felületen kell használni.
• Kerülje a kioldó akaratlan kilövését. Ne vigye a lándzsát/ravaszt a kezével a ravasz fölött. Mindig használja a ravaszreteszelő mechanizmust.
• Győződjön meg arról, hogy a ravasz biztonsági reteszelését használja, amikor abbahagyta a nagynyomású mosó használatát, hogy elkerülje a véletlen működést.
• A készülék használata előtt olvasson el minden utasítást.
• Gyermekek nem használhatják a gépeket. Felügyeljék a gyermekeket, hogy ne játszhas- sanak a géppel. Ez a gép nem alkalmas fi zikai, érzékszervi vagy szellemi fogyatékkal élők, illetve kellő tapasztalattal vagy ismeretekkel nem rendelkező személyek (beleértve a gyer- mekeket) általi használatra.
• Az elektromos bekötést képzett személynek kell elvégeznie, és meg kell felelnie az IEC 60364-1 szabványnak. Ennek a gépnek az elektromos tápellátása tartalmazzon egy hibaáram-kapcsolót, amely megszakítja a tápellátást, ha a szivárgási áram a föld felé meghaladja a 30 mA-t.
• A gépet 0 fok feletti hömérsékleten való használatra tervezték. (Csak H05VV-F tápkábellel rendelkező gépnél).
• Baleset (pl. mosószerrel való érintkezés: öblítés bőséges tiszta vízzel) vagy meghibásodás ese-

tén követendő működési mód a nem biztonságos helyzetek elkerülése érdekében.

• Ezt a gépet a gyártó által szállított vagy ajánlott tisztítószerrel való használatra tervezték. Más tisztítószerek vagy vegyszerek használata hátrányosan befolyásolhatja a gép biztonságát.
• Javasoljuk a kezelőnek, hogy viseljen fülvédőt.
• Ne használja a gépet személyek hatósugarában, hacsak nem viselnek védőruhát.
• Ne irányítsa a fúvókát saját maga vagy mások ellen ruházat vagy lábbeli tisztítása céljából.
• Robbanásveszély – Ne permetezzen gyúlékony folyadékot.
• A nagynyomású tömlők, szerelvények és csatlakozók fontosak a gép biztonsága szempontjából. Csak a gyártó által javasolt tömlőt, szerelvényeket és csatlakozókat használjon.
• A gép biztonsága érdekében csak a gyártó eredeti vagy a gyártó által jóváhagyott pótalkatrészeket használjon.
• A visszafolyásgátlókon átfolyt víz nem iható.
• Tisztítás vagy karbantartás közben, illetve amikor a gépet más funkcióra cseréli, a gépet le kell választani az áramforrásról a csatlakozódu-gó kihúzásával.
• Tartson legalább 30 cm távolságot, amikor a sugárral festett felületeket tisztít, hogy elkerülje a festés károsodását.
• Ne használja a gépet, ha a tápkábel vagy a gép fontos részei megsérültek, pl. biztonsági berendezések, nagynyomású tömlők, ravaszpisztoly.
• Hosszabbító kábel használata esetén a dugó- nak és az aljzatnak vízhatlan szerkezetűnek kell lennie.
• A nem megfelelő hosszabbító kábelek veszélye- sek lehetnek. Ha hosszabbítót használ, annak alkalmasnak kell lennie kültéri használatra, és a csatlakozást szárazon és a talajtól távol kell tartani. Javasoljuk, hogy ezt egy kábeltekercs segítségével érje el, amely az aljzatot legalább 60 mm-rel a talaj felett tartja.
• A hőkioldó véletlen visszaállításából eredő veszélyek elkerülése érdekében a készüléket nem szabad külső kapcsolóeszközön, például időzítőn keresztül táplálni, vagy olyan áramkörhöz csatlakoztatni, amelyet a hálózat rendszeresen be- és kikapcsol.
• A gép biztonsága érdekében csak a gyártótól származó vagy a gyártó által jóváhagyott eredeti alkatrészeket (beleértve a fúvókát) használjon.

Ne használja a gépet, mielőtt kicserélte őket, ha sérültek.

• Ügyeljen a permetezőegységen fellépő visszarágás veszélyére a pisztolyravasz kinyitásakor, és erősen fogja meg a pisztolyt kézzel.
• A sérülésveszély csökkentése érdekében gondos felügyelet szükséges, ha a gépet gyermekek közelében használja. A nagynyomású tisztítót nem használhatják gyermekek vagy nem képzett személyek.
• Ismerje meg a gép leállításának és a nyomás gyors csökkentésének módját. Alaposan ismerje meg a kezelőszerveket.
• Legyen éber, és fi gyelje, mit csinál.
• Ne használja a gépet, ha fáradt, vagy alkohol vagy kábítószer hatása alatt áll.
• Tartsa távol a munkaterületet minden személytöl.
• Ne nyúljon túl, és ne álljon instabil támasztékra. Mindig két lábbal, egyensúlyban álljon a talajon.
• Kövesse a kézikönyvben megadott karbantartási utasításokat.
• A gépet földelni kell. Ha nem megfelelően működik vagy meghibásodik, a földelés a legkisebb ellenállású áramot biztosítja az áramütés kockázatának csökkentése érdekében. A dugót egy megfelelő aljzatba kell bedugni, amely megfelelően telepítve és földelve van az összes helyi előírásnak és előírásnak megfelelően. A gép névleges feszültségének (V/Hz) meg kell egyeznie a helyi tápfeszültséggel.
• Ha kétségei vannak a konnektor megfelelő földelésével kapcsolatban, forduljon szakképzett villanyszerelőhöz vagy szervizszakemberhez. Ne módosítsa a géphez mellékelt csatlakozót. Ha nem illeszkedik a konnektorba, szereltessen be egy megfelelő aljzatot szakképzett villanyszerelővel. Ne használjon semmilyen típusú adaptert ehhez a géphez.
• Csak kültéri használatra szánt hosszabbítót használjon, és az aljzatnak vízhatlan szerkezetűnek kell lennie. Ezeket a hosszabbító kábeleket a „Kültéri gépekhez használható; Használaton kívül tárolja bent” jelöléssel lehet azonosítani. Csak olyan hosszabbítót használjon, amelynek elektromos teljesítménye nem kisebb, mint a gép teljesítménye. Ne használjon sérült hosszabbítót. Használat előtt vizsgálja meg a hosszabbítót, és cserélje ki, ha sérült. A nem megfelelő hosszabbító kábelek veszélyesek lehetnek. Ne éljen vissza a hossza-

bbító kábellel, és ne rángasson egyetlen kábelt sem a leválasztáshoz. A kábelt tartsa távol hőforrásoktól és hegyes élektől. Mindig húzza ki a hosszabbító kábelt az aljzatból, mielőtt a gépet leválasztja a hosszabbítóról.

• Az áramütés kockázatának csökkentése érdekében ne indítsa be és ne járassa a gépet esőben vagy viharban. Minden csatlakozást tartson szárazon és a talajtól távol. Ne érintse meg a csatlakozódugót nedves kézzel. Szigorúan tilos vizet engedni a gépbe.
• Amikor a gép működik, gondoskodjon állandó vízellátásról. Vízkeringés nélkül a gép tömitőgyűrűi károsodnak.
• A szórófejet a gép beindítása után egy-két per-cen belül be kell kapcsolni. Ellenkező esetben a gépen belül keringő víz hőmérséklete hamaro-san kritikus pontra emelkedik, ami károsíthatja a gép belsejében lévő tömítőgyűrűket.
• Ne indítsa be és ne járassa a gépet túl hideg helyen, hogy elkerülje a gép fagyását.
• Ezt a gépet csak tisztítóvíz használatára tervezték, ne használjon maró hatású vegyszereket.
• Használja a gyártó által szállított vagy javasolt tisztítószert.
• A nagynyomású fúvókák veszélyesek lehetnek, ha helytelenül használják őket. A fúvókát nem szabad személyekre, állatokra, feszültség alatt álló elektromos berendezésekre vagy magára a gépre irányítani. A nagynyomású mosókat nem szabad gumiabroncs falára irányítani, mert megsérülhet.
• Ne irányítsa a fúvókát saját maga vagy mások ellen ruházat vagy lábbeli tisztításához.
• A felhasználói karbantartás elvégzése előtt válassza le az elektromos hálózatról.
• Ha a tápkábel megsérült veszélyhelyzetek elkerülése érdekében ki kell cseréltetni a gyár-tóval, megbízott szervizzel vagy más, hasonlóan képzett személlyel.
• Ne használja a gépet, ha a tápkábel vagy a fontos részek, pl. biztonsági berendezések, nagynyomású tömlők, kioldópisztoly sérültek.
• Ügyeljen a vízsugár által okozott visszarúgásra, amikor a gépet bekapcsolja.
• Amikor a gép mozog és telepít, a gépnek síkban kell lennie. A gép mozgatásakor húzza meg a fogantyút a mozgatáshoz.
• Csatlakoztassa vízellátáshoz. A gépek nem alkalmasak hordozható vízhálózathoz való csa-

tlakoztatásra. Csatlakoztassa a gépet a vízellátáshoz. (Lehet víztartály is).

- Ne használja a csövet, ha sérült. Ha a gépet a hordozható vízhálózathoz szeretné csatlakoztatni, visszafolyásgátlót kell szerelnie a vízvezetékbe, hogy megakadályozza a piszkos víz visszaáramlását az ivóvízrendszerbe. A visszafolyásgátlónak meg kell felelnie az EN 60335-2-79 AA MELLÉKLET előírásainak.

2. A GÉP ADATAI

Rendeltetés

A PW502AC nagynyomású tisztítógép gyors és hatékony járművek, gépek, csónakok, épületek stb. tisztítására. Csak olyan területeken tisztítsa a járműmotorokat, ahol megfelelő olajcsapdák vannak felszerelve.

MÜSZAKI ADATOK

Modellazonosító PW502AC
Feszültség 220-240 V~ 50/60Hz
Bemeneti teljesítmény 1800 W
Max. nyomású vízellátás 12 bar
Max. vízhőmérséklet 50 °C
Névleges, áramlási sebesség 6 l/perc
Max. áramlási sebesség 7 l/perc
Névleges nyomás 100 bar
Max. nyomás 140 bar
Súly	8,78 kg
IP-osztály	IPX5
Védelmi osztály	II
Lpa (hangnyomás)	74,6 dB(A) K=3 dB(A)
Lwa (hangteljesítmény)	88,3 dB(A) K=3 dB(A)
Max. Lwa (hangteljesítmény)	90 dB(A)
Rezgés	2,089 m/s ^2

LEÍRÁS

A szövegbeli számok a 2-5 oldal képeire utalnak.

1. Nagynyomású tisztítógép
2. Főkapcsoló
3. Vízbeömlő szűrő
4. Tömlőtartó
5. Vízkivezetés

6. Pisztolytartó

7. Fogantyú

8. Kábeltartó
9. Szórópisztoly
10. Állítható szórólándzsa
11. Turbó rúd
12. Lándzsahosszabbító
13. Tisztító tú
14. Tisztítószer-tartály
15. Terasztisztító
16. Nagynyomású tömlő

3. ÖSSZESZERELÉS

Szerelés előtt mindig kapcsolja ki a gépet, és húzza ki a hálózati csatlakozódugót.

A fogantyú és a tömlőtartó összeszerelése (A, B1 ábra)

1. A fogantyút (7) és a tömlőtartót (4) a B1 ábra szerint szerelje össze.
2. Húzza meg a csavarokat.

A pisztolytartó és a kábeltartó összeszerelése (A, B2 ábra)

A pisztolytartót (6) és a kábelartót (8) a B2 ábra szerint szerelje össze.

4. MÜKÖDTETÉS

A gép indításkor elektromos zavarokat okozhat.

A nagynyomású mosó motorja NEM fog járni. Csak akkor működik, ha megnyomja a ravaszt.

Tisztítószert csak tiszta vízzel szabad használni; szüretlen víz vagy korrozív vegyszerek használata károsíthatja a tisztító gépet.

Ha a motor leáll és nem indul újra, várjon 2-3 percet az újraindítás előtt. TERMIKUS KIVÁGÁS KEZELÉSE.

Bekapcsolás (A, C ábra)

1. Fordítsa a kapcsolót (2) „OFF/0” állásba.

2. Győződjön meg arról, hogy megfelelő vízellátással rendelkezik a nagynyomású mosó táplálásához.

3. Csatlakoztassa a lándzsát (10/11) a C1 ábra szerint.

4. Csatlakoztassa a nagynyomású tömlőt (16) a mosóhoz a C2 ábra szerint, majd csatlakoztassa a szórópisztolyt (9) a magasnyomású tömlőhöz (16) a C3 ábra alapján.
5. Ellenőrizze, hogy a gézszűrő (3) nincs-e eltömődve, és szerelje fel a gépre a C4 ábra szerint.
6. Csatlakoztassa a vízellátó tömlőt.
7. Ellenőrizze, hogy a tömlő nincs-e megtörve.
8. Indítsa el a vizet, és ellenőrizze a szivárgást.
9. Nyomja meg a ravaszt, hogy a levegő távozhasson a szivattyún és a tömlőkön keresztül, zárja le a ravaszt a C5 ábrán látható módon.
10. Csatlakoztassa a gépet, és kapcsolja be a kapcsolót (2).
11. Oldja ki a ravaszt a C5 ábra szerint, és használja a nagynyomású mosót.

Terasztisztító (A ábra)

A terasztisztító (15) ideális a különböző anyagokból készült padló- és falfelületek tisztítására, mint például fa, műanyag, beton, csempe és természetes kö.

1. Csatlakoztassa a terasztisztító lándzsát a terasztisztítóhoz (15) az A ábra szerint.
2. Csatlakoztassa a lándzsa hosszabbítóját (12) a terasztisztítóhoz (15).
3. Csatlakoztassa a készletet a szórópisztolyhoz (9).

Leállítás (A, C ábra)

Soha ne válassza le a nagynyomású tömlőt (16) a gépről, amíg a rendszer még nyomás alatt van.

Kapcsolja ki az egység motorját, MIELÖTT az egység vízellátását kikapcsolja. A motor súlyos károsodását okozhatja, ha az egységet víz nélkül üzemelteti.

1. Kapcsolja ki a motort (nyomja a kapcsolót (2) kikapcsolt helyzetbe).
2. Húzza ki az egységet az áramforrásból.
3. Zárja el a vízellátást.
4. Nyomja meg a pisztoly ravaszát (9) a rendszer nyomásmentesítéséhez.

5. Válassza le a kerti tömlőt a nagynyomású mosó- ról.

6. Kapcsolja be a pisztoly biztonsági reteszét a C5 ábra szerint.

7. Törölje le a készülék minden felületét egy nedves, tiszta ruhával.

Vízellátás

Ezt a készüléket csak hidegvíz-forrással szabad használni!

• Győződjön meg arról, hogy megfelelő vízellátással rendelkezik a nagynyomású mosó táplálásához. Ellenőrizze, hogy minden csatlakozás szoros-e, és nincs-e szivárgás a tömlőben.
• Az ellátó csapnak teljesen nyitva kell lennie (még ne kapcsolja be a nagynyomású mosót).
• Most nyomja meg a ravaszt (először nyissa ki a kioldó reteszét), hogy a víz áthaladjon az egységen és távozzon a levegő.
• Kapcsolja be a nagynyomású mosót, miután az összes levegőt kifújta, és a víz elérte a lándzsa végét.

A lándzsa forgatása (D ábra)

1. Oldja ki a lándzsaforgató funkciót a D ábra szerint, majd forgassa a lándzsát a kívánt állásba.
2. Zárolja a lándzsaforgató funkciót a D ábra szerint.

A fúvóka beállítása (A, E ábra)

- A víz a fúvókából lineárisan vagy legyező alakban permetezhető ki. Először kapcsolja be a nyomást, majd állítsa be a fúvókát.

Az üzemi nyomás beállítása (A, F ábra)

Az üzemi nyomás a fúvóka végén lévő hüvely elfordításával állítható.

• Forgassa el a hüvelyt az óramutató járásával megegyező irányba az üzemi nyomás növeléséhez.
• Forgassa el a hüvelyt az óramutató járásával ellentétes irányba, hogy csökkentse az üzemi nyomást.

Mosószerek használata (A, F ábra)

A beépített mosószer-adagoló segítségével sokféle folyékony mosószert felvihet a munkafelületre. A mosószer alkalmazása csak alacsony nyomáson történik.

- Csatlakoztassa az állítható fúvókát (10) a pisztolyhoz (9).

• Állítsa a fúvókát (10) alacsony nyomásra „s”
• Vegye le a tisztítószer-tartály kupakját (14), és csak folyékony mosószert töltsön be. Ne töltsön vizet a tartályba. A nagynyomású mosó automatikusan összekeveri a vizet és a mosószert. A tisztítószer munkafelületre való felhordása után lehetőség van a mosószer lepermetezésére a nagynyomású beállítással „ Nagynyomású üzemmódban a nagynyomású mosó nem adagol mosószert.

5. KARBANTARTÁS

Tisztítás és karbantartás előtt mindig kapcsolja ki a gépet, és húzza ki a hálózati csatlakozódugót.

A gép burkolatát rendszeresen, lehetőleg minden használat után törölje át puha ronggyal. Ügyeljen arra, hogy a szellőzőnyílások portól és piszoktól mentesek legyenek. Makacs szennyeződésekhez használjon szappanos vízzel átitatott ruhát. Ne használjon oldószert, benzint, alkoholt, ammóniát stb. Az ilyen vegyszerek kárt tesznek a szintetikus alkatrészekben.

Vízbeömlő szűrő (A ábra)

A vízbeömlő szűrőt (3) rendszeresen ellenőrizni kell, hogy elkerülje a szivattyú eltömődését és a vízellátás korlátozását.

Tisztítófúvóka (A, G ábra)

Ha a fúvóka eltömödött, az meghibásodást okozhat. A fúvókát úgy lehet megtisztítani, hogy a tisztítócsapot (13) a hegybe helyezi, hogy eltávolítsa a szennyeződéseket.

Tárolás és fagyvédelem

A nagynyomású tisztító gépet és a nem teljesen kiürített tartozékokat tönkre teheti a fagy. Teljesen ürítse ki a nagynyomású tisztító gépet és a tartozékokat, és védje őket a fagytól.

A nagynyomású tisztító gépet jól szellőző száraz helyen tárolja, ahol a hőmérséklet nem megy +5 °C alá.

HIBÁS MÜKÖDÉS

A gép nem megfelelő működésének számos, az alábbiakban felsorolt oka lehet, amelyekhez a megfelelő megoldást is megadjuk:

1. Bekapcsolt állapotban a gép nem indul el.

- A csatlakozódugó nincs megfelelően csatlakoztatva, vagy az elektromos aljzat hibás.

Ellenőrizze a dugót, az aljzatot és a biztosíA tékot.

- A hálózati feszültség alacsonyabb, mint az indítás minimális követelménye.

Ellenőrizze, hogy a hálózati feszültség megfelelő-e.

- A szivattyú eltömödött.

- Olvassa el a tárolás utáni utasításokat. Kapcsolja ki a készüléket, és hagyja lehülni a motort.

- A hővédelem kioldott.

- Hagyja nyitva a lándzsát, miközben víz folyik rajta.

Ellenőrizze, hogy minden tápcsatlakozás szoros-e.
- A szívó-/leadó szelepek eltömödtek vagy elhasználódtak.
Ellenőrizze, hogy a vízbevezető tömlő nem szivárog-e.
- A leeresztő szelep elakadt.
- Tisztítsa vagy fújja meg a szelepeket.
A lándzsa fúvókája nem megfelelő vagy elhasználódott.
- Lazítsa ki és húzza meg újra a szabályozó csavart, ellenőrizze és/vagy cserélje ki.

Javítást és szervizelést csak képzett technikus vagy szerviz végezhet.

KÖRNYEZETVÉDELEM

A hibás vagy már feleslegessé vált elektromos, elektronikus készülékeket az ezzel foglalkozó begyűjtő helyeken kell leadni.

2. Ingadozó nyomás

• Szivattyú levegőt szív.
  Ellenőrizze, hogy a tömlók és csatlakozál légmentesek-e.
• A szelepek szennyezettek, elhasználódtak vagy beragadtak. A szivattyútömítések kopottak.
• Tisztítsa meg és cserélje ki, vagy forduljon m a kereskedőhöz.

Csak EU országokban

zéléktromos szerszámot ne dobjon a háztartási hulladékba. Az elektromos és elektronikai hulladékokra vonatkozó, 2012/19/EU európai irányelv és annak a nemzeti törvénykezésbe történő átültetése értelomében az elhasználódott elektromos készülékeket külön kell gyűjteni és környezetbarát módon kell kiselejtezni.

3. Víz szivárog a szivattyúból

- A tömítések elhasználódtak.

Ellenőrizze és cserélje ki, vagy forduljon a kereskedőhöz.

4. A motor hirtelen leáll

- A hővédő kapcsoló túlmelegedés miatt kioldott.

Ellenőrizze, hogy a hálózati feszültség r gfelel-e az előírásoknak. A túl vékony és túl hosszú hosszabbító kábel feszültségcsökkenést és a motor túlmelegedését okozhatja. Hagyja kihűlni. Használjon nagy teherbírású hosszabbító kábeleket.

5. A szivattyú nem éri el a szükséges nyomást.

• A vízbeömlő, szűrő eltömődött.
• Tisztítsa meg a vízbeömlő szűrót.
• Szivattyúval szívjon ki levegőt a csatlakozásokból vagy tömlőkből.

JÓTÁLLÁS

A VONROC termékei a legmagasabb minőségi normák szerint készülnek, és az eredeti vásárlás napjától számított, törvényileg előírt időtartamig garantáljuk, hogy anyag- és gyártási hibáktól mentesen fognak eműködni. Ha a termékben ezen időszak alatt bármilyen hiba jelentkezik anyag- és/vagy gyártási hiba miatt, kérjük, forduljon közvetlenül az Ön VONROC kapcsolattartójához.

A szavatosság nem érvényes a következő körülmények egyikére sem:

• Nem hivatalos szervizközpontok javítást vagy módosítást végeztek (vagy megkíséreltek javítást vagy módosítást végezni) a gépen;

• Normál elhasználódás és kopás;

• A szerszámot szabálytalanul vagy nem rendeltetésszerűen használták, vagy a karban-tartása nem volt megfelelő;

• Nem eredeti pótalkatrészeket használtak.

A garancia a vállalat által (akár kifejezetten, akár hallgatólagosan) biztosított kizárólagos garancia. Nem biztosítunk más garanciákat (sem kifejezett, sem beleértett garanciákat, ideértve az értékesíthetőségre és az adott célra való alkalmasságra vonatkozó hallgatólagos garanciákat is), amelyek a jelen garancia hatókörén túlmutatnak. A VONROC semmilyen esetben sem felelős semmilyen járulékos vagy következményes kárért. A forgalmazók jogorvoslati teendői az előírásoknak nem megfelelő egységek vagy alkatrészek javítására és cseréjére korlátozódik.

A termék és a használati útmutató változtatásának jogát fenntartjuk. A műszaki adatok előzetes bejelentés nélkül változhatnak.

1. BEZPEČNOSTNÍ POKYNY
