Termék típusa	Robot fűnyíró
Márka	LandXcape
Modell	LX791
Névleges feszültség	20 V
Akkumulátor típusa	Lítium-ion
Akkumulátor modell	LA0001
Töltési idő	Körülbelül 1,3 óra
Töltő modell	LA8001 / LA8002
Fordulatszám (üresjárat)	2800 ford/perc
Vágási átmérő	18 cm
Vágási magasság	30 - 60 mm (4 pozíció)
Maximális vágási felület	900 m²
Súly	8,4 kg
Védelmi osztály	III
Hangnyomásszint	64,2 dB(A)
Hangteljesítményszint	65 dB(A)
Esőérzékelő	Igen
Automatikus visszatérés a bázisra	Igen
Időprogramozás	Igen
Biztonsági PIN kód	Igen (4 számjegy)
Pengék automatikus leállítása emelés esetén	Igen
Fő funkciók	Automatikus nyírás, esőérzékelés, visszatérés a bázisra, programozás, határolókábel követés
Karbantartás	A ház és az alja rendszeres tisztítása, a pengék cseréje kb. 2 havonta, a töltőérintkezők tisztítása
Biztonság	STOP gomb, PIN kód, pengék leállítása emeléskor, védelmek
Elérhető alkatrészek	Csere pengék, csavarok, akkumulátor, töltő, határolókábel, csatlakozók
Tartozékok	Töltőállomás, határolókábel (180 m), karók (250), Allen-kulcs, csere pengekészlet (9), csatlakozók (2), távolságmérő

Gyakran ismételt kérdések - LX791 LANDXCAPE

Hogyan indítsuk el az LX791 fűnyírót először?

Győződjön meg arról, hogy a határolókábel fel van szerelve. Nyomja meg az ON/OFF gombot a fűnyíró bekapcsolásához. Írja be az alapértelmezett 0000 PIN kódot úgy, hogy négyszer megnyomja az OK gombot, amikor a 0 szám villog. Nyomja meg a START, majd az OK gombot a nyírás elindításához.

Mi az alapértelmezett PIN kód, és hogyan lehet megváltoztatni?

Az alapértelmezett PIN kód 0000. A megváltoztatásához tartsa lenyomva a START és HOME gombokat egyszerre 5 másodpercig, amíg a 'P in' fel nem jelenik. A START vagy HOME gombbal válasszon ki egy számjegyet, és nyomja meg az OK gombot a megerősítéshez. Ezután írja be újra az új kódot a megerősítéshez.

Hogyan állítsuk be a vágási magasságot?

Használja a burkolaton található vágási magasság beállító gombot. Forgassa el a 4 elérhető pozíció egyikének kiválasztásához, amelyek 30 és 60 mm közötti vágási magasságnak felelnek meg.

Hogyan szereljük fel a határolókábelt?

Használja a mellékelt karókat és távolságmérőt a kábel rögzítéséhez legalább 26 cm távolságra a pázsit szélétől. Kerülje a derékszögeket, és tartson legalább 1 m távolságot a szomszédok kábeleitől. Csatlakoztassa a kábel végeit a töltőállomás kapcsaihoz a mellékelt csatlakozók segítségével.

Mit tegyünk, ha "-81-" hibaüzenet jelenik meg?

A "-81-" üzenet azt jelzi, hogy a fűnyíró a működési területén kívül van. Ha a kerítésen kívül van, kapcsolja ki, helyezze vissza a kábel által meghatározott területre, majd kapcsolja be újra. Ha a területen belül van, ellenőrizze, hogy a töltőállomás LED-je zöld-e. Ha nem, cserélje fel a határolókábel végeit, vagy ellenőrizze, hogy nincs-e elvágva.

Hogyan tisztítsuk meg az LX791 fűnyírót?

Mindig kapcsolja ki a fűnyírót az ON/OFF gombbal a tisztítás előtt. Soha ne használjon nagynyomású vizet. Tisztítsa meg a házat nedves ruhával és puha kefével. Az aljához fordítsa meg a fűnyírót, és távolítsa el a fűmaradványokat. A töltőérintkezőket száraz ruhával kell tisztítani.

Mikor kell kicserélni a pengéket?

A pengéket kb. 2 havonta kell cserélni napi használat mellett, vagy amint kicsorbulnak vagy eltompulnak. Mindig teljes új pengekészletet és új csavarokat használjon a vágótárcsa egyensúlyának biztosítása érdekében. Viseljen védőkesztyűt a csere során.

Hogyan tároljuk a fűnyírót télen?

Tél előtt alaposan tisztítsa meg a fűnyírót, töltse fel teljesen az akkumulátort, majd vegye ki és tárolja külön hűvös, száraz helyen. Kapcsolja ki a fűnyírót, és tárolja időjárásálló helyen. A határolókábel a helyén maradhat, de védje a végeit.

A fűnyíró nem töltődik, mit tegyek?

Ellenőrizze, hogy a töltő be van-e dugva, és az állomás LED-je zöld. Tisztítsa meg az állomás érintkezőcsapjait és a fűnyíró töltősávjait száraz ruhával. Ha az akkumulátor hőmérséklete meghaladja a 55°C-ot, várja meg, amíg lehűl. Sikertelenség esetén helyezze manuálisan a fűnyírót az állomásra (lásd kézi töltés, 8.3. szakasz).

Mekkora maximális területet tud nyírni az LX791?

Az ajánlott maximális vágási terület 900 m². Ez a felület a terep összetettségétől, a fű típusától és a programozástól függően változhat. Szükség esetén állítsa be a napi munkaidőt.

HASZNÁLATI ÚTMUTATÓ LX791 LANDXCAPE

Eredeti használati utasítás HU

Instructiuni originale RO

1. Biztonsági óvintézkedések

1.1 Általános & kiegészítő biztonsági óvintézkedések

FIGYELEM: Olvasson el minden biztonsági figyelmeztetést és valamennyi utasítást. A figyelmeztetések és utasítások

figyelmen kívül hatása áramütést, tüzet és/vagy súlyos sérülést eredményezhet.

A készülék biztonságos működtetése érdekében figyelmesen olvassa el az utasításokat.

Örizzen meg minden figyelmeztetést és utasítást, a jövőben szüksége lehet ezekre.

- Ez a keszulek nincs arra előiranyozva, hogy azt olyan szemelyek (beleertve a gyerekeket) hasznaljak, akiknek a fizikai, erzekelesi, vagy ertelmi kepessegeik korlatozottak, vagy nincsenek meg a megfelelő tapasztalataik, illetve tudasuk, kiveve ha az ilyen szemelyekre a biztonsagukert felelős mas szemely felugyel, vagy utasitasokat ad arra, hogyan kell hasznalni a keszuleket.

• Gyerekeket nem szabad a keszulekkel felugyelet nelkul hagyni, nehogy a keszulekkel jatsszanak.
• A készülék kizárólag a vele együtt szállított táppal használható.

FONTOS

HASZNÁLAT ELÖTT FIGYELMESEN OLVASSA EL ÖRIZZE MEG, KÉSÓBB SZÜKSÉGE LEHET RÁ

A biztonságos működtetés gyakorlata Tájékozódás

a) Figyelmesen olvassa el az utasításokat. Győződjön meg arról, hogy megértette az utasításokat, és hogy megbarátkozott a vezérlésekkel és a gép megfeleő használatával;
b) Soha ne hagyja, hogy a fünyírót olyan gyermekek vagy felnőttek használják, akik nem ismerik ezeket az utasításokat. A helyi szabályozások korlátozhatják a működtető életkorát;
c) A más személyek által elszenvedett balesetekért, illetve a más tulajdonában keletkezett károkárt a kezelő vagy a felhasznaló felel.

Előkészületek

a) Bizonyosodjon meg a behatároló huzal előírásszerű telepítéséről.
b) Idönként vizsgálja meg a gép számára kijelölt munkavégzési övezetet, és távolísa el a köveket, ágakat, huzalmaradványokat, csontokat és idegen tárgyakat.
c) Időnként vizuálisan ellenőrizze a kések, a késrögzítő csavarok és a fűnyíró részegység állapotát, kopás vagy károsodás jeleit keresve. A kopott vagy sérült késeket és csavarokat az egyensúly megőrzése végett mindig párban cserélje.
d) Többkéses készülékek esetében figyeljen arra, hogy az egyik kést elforgatva a többi kés is forogni kezdhet.
e) FIGYELEM! A fünyíró robotot nem szabad védők nélkül működtetni.

Előkészületek

1. Általánosságok

a) Soha ne működtesse a fűnyírót, ha a védője megsérült, illetve a biztonsági eszközök, például terelők és/vagy fűtartályok nélkül.
b) A kezeit és a lábait sohase tegye a forgó alkatrészek közelébe vagy azok alá. Maradjon távol az ürítőnyílástól;
c) Sohase emelje fel es sohase vigye a kerti kisgépet műkodő motorral;
d) A gépen található leállító eszközt használja;
- a beékelődések elhárítása előtt,;

- mielőtt a kerti kisgépet ellenőrizné, megtisztítaná vagy azon valamilyen munkát végezne.

e) Tilos a robotizált fünyírógép eredeti konstrukciójának a módosítása. Minden módosítás az ön saját kockázatára történik.
f) A robotizált fűnyírót az utasításoknak megfelelően indítsa el. Ha a Power gomb be van kapcsolva, tartsa távol a kezeit és a lábait a forgó késektől. A kezeit és a lábait soha ne tegye a fűnyírógép alá.
g) Soha ne emelje fel és ne hordozza a robotizált fünyírógépet a Power gomb megnyomása után.
h) A robotizált fünyírógép munkavégzési viselkedését nem ismerő személyeknek ne engedélyezze a gép használatát.
i) Semmit se helyezzen a robotizált fünyírógépre vagy töltőbázisára.
j) Tiltsa meg a robotizált fünyírogép használatát, ha a késtárcsa vagy a készülékház károsodott. A gépet sérült tárcsákkal, csavarokkal, anyákkal vagy kábelekkel sem szabad használni.
k) Ha nem szándékszik használni a robotizált gépet, ne feledje mindig kikapcsolni. Ezt a robotizált fünyírógépet csak akkor lehet használni, ha aktiválták az áramellátási kapcsolóját és bevitték a helyes PIN-kódot.
I) Tartsa távol a kezeit és a lábait a forgó késektől. A kezeit és a lábait soha ne helyezze a működésben levő robotizált fűnyíró készülékházának a közelébe vagy a készülékház alá.
m) El kell kerülni a gép és perifériáinak rossz időben való használatát, főleg akkor, amikor fennáll a villámlás veszélye.
n) Azok teljes leállása előtt soha ne érintse meg a sérüléseket okozható, mozgó alkatrészeket.
o) A nyilvános helyeken használt gépek esetében a figyelmeztető jelzés(eke)t a gépezet munkaterülete körül kell elhelyezni. Ezeknek az alábbi szöveg lényegét kell tartalmazniuk:

Figyelem! Automata fünyíró! Ne menjen a gép közelébe! Gondoskodjon a gyermekek felügyeletéről!

2. Kiegészítő figyelmeztetés automatikusan működő gép esetén

a) Ne hagyja felügyelet nélkül a működő gépet, ha a gép közelében háziállatok, gyerekek vagy személyek találhatók.

Karbantartás és tárolás

FIGYELEM! Ha a fünyírogépet fel akarja fordítani, előzőleg mindig kapcsolja ki az Áramellátás gombot.

Az áramellátási gomb megnyomásával az áramellátást mindig ki kell kapcsolni, ha a készilékház alatt tisztítást végez vagy késcserét hajt végre.

a) Gondoskodjon arrol, hogy valamennyi anya, csapszeg és csavar biztonságosan rögzítve legyen, hogy garantálhassa a kerti kisgép biztonságos munkavégzési állapotát;
b) Hetente ellenőrizze a robotizált fűnyírogépet, és a munkavégzés biztonsága érdekében cserélje ki az elhasználódott vagy megrongálódott alkatrészeket.
c) Elsősorban a kések és a késtárcsák hibátlan állapotát ellenőrizze. Minden kést és csavart egyszerre cseréljen ki, hogy megmaradjon a forgó részegységek egyensúlya.
d) Gondoskodjon arról, hogy a cserekések a megfelelő típusúak legyenek;
e) Gondoskodjon arról, hogy az akkumulátorok újratöltése a gyártó által ajánlott töltővel történjen. Az akkuk helytelen használata áramütést, túlmelegedést vagy korrozív elektrolit folyadék szivárgást eredményezhet;
f) Ha az elektrolit a testrészeire került, bő vízzel vagy semlegesítő szerrel mossa le magáról, ha pedig a szemébe került, forduljon orvoshoz;

g) A gép szervizelését a gyártó utasításai szerint kell végrehajtani.

Jótanács

A gépet és/vagy annak perifériát olyan tápfeszültségi hálózatra csatlakoztassa, amelyet olyan maradékáram működtetésű megszakító kapcsoló (RCD) véd, amelynek a küszöbárama nem haladja meg a 30 mA-t.

Reziduális veszélyek

A sérülések elkerülése végett, az élek cseréjekor viseljen speciális védőkesztyüt.

Szállítás

A robotizált fünyírogép nagy távolságokra való szállítására az eredeti csomagolást kell használni.

A gépet csak akkor költöztetheti biztonságosan a munkavégzés területén belül vagy azon kívülre, ha az alábbiakat teszi:

a) Nyomja meg a STOP gombot, hogy leállítsa a fúnyírógépet.
A fünyírógép legelső beindításakor válassza ki a 4 számból álló PIN-kódot.
b) Ha a fünyírogépet kézzel akarja költöztetni, előzőleg mindig kapcsolja ki.
c) A fünyírógépet a gép alatt front fogantyú megragadásával hordozza. Miközben hordozza, tartsa távol a testrészeitől a gép késtárcsáját.

A gép akkucsomagjára vonatkozó biztonsági figyelmeztetések a) Az akkumulátort ne szedje szét, ne nyissa fel és ne vágja meg.

b) Ne zárja rövidre az akkumulátort. Az akkumulátorokat ne tárolja olyan dobozban vagy fiókban, ahol rövidre zárhatják egymást, vagy valamilyen vezető anyag a rövidzárlatukat okozhatja. Az akkumulátorokat használaton kívül tartsa a fémtárgyaktól, például gemkapcsoktól, pénzérméktől, kulcsoktól, szögektől, csavaroktól vagy más kis fémtárgyaktól távol, mert ezek összekapcsolhatják a pólusokat. Az akkumulátor pólusainak rövidzárlata égés- és tűzveszélyes.
c) Ne tegye ki hönek vagy tüznek az akkumulátort. Ne tárolja közvetlen napfényben.
d) Az akkumulátort ne tegye ki ütésnek.
e) Ha az akkumulátor szivárog, vigyázzon, hogy a folyadék ne kerüljön a bórre vagy szembe. Amennyiben a bórre vagy szembe kerül, az érintett területet mossa le bó vízzel, és forduljon orvoshoz.
f) Az akkumulátor vagy egy cella lenyelése esetén azonnal forduljon orvoshoz.
g) Vigyázzon, hogy az akkumulátor tiszta és száraz maradjon.
h) Az akkumulátor szobahömérsékleten (20 °C ± 5 °C) használva nyújtja a legjobb teljesítményt.
D Az akkumulátorok ártalmatlanításakor a különböző elektrokémiai rendszereket különítse el egymástól.
j) Csak a Landxcape ^TM által javasolt töltővel töltse fel. Kizárólag a készülékhez való használatra mellékelt töltöt használja. Ha egy adott akkumulátorhoz megfelelő töltöt másik akkumulátorral használ, az tűzveszélyes lehet.
k) Ne használjon a készülékkel való használatra tervezettől eltérő akkumulátort.
D Az akkumulátor gyermekektől távol tartandó.
m) Órizze meg a termékhez mellékelt utasításokat, a későbbiekben szüksége lehet ezekre.
n) Ártalmatlanításnál megfelelően járjon el.

1.2 A Landxcape™ -re vonatkozó információk

FIGYELEM – Helytelen használat esetén a robotizált fünyírógép veszélyessé válhat.

Alaposan olvassa át a Felhasználói kézikönyvet és értse meg a tartalmát mielőtt a robotizált fűnyírogépet használatba venné.

FIGYELEM - Munka közben tartson biztonságos tavolságot a kerti kisgéptől.

FIGYELEM – Mielött a gépen dolgozna vagy felemelné azt, működtesse a kiiktató felszerelést.

FIGYELEM –Ne üljön a gépre.

Ne dojba tüzbe

Ne tegye ki esőnek vagy víznek.

Az elemeket ne dobja ki, a lemerült elemeket vigye a helyi gyűjtő- vagy újrahasznosító pontokra.

A gépet ne mossa magasnyomású mosóval!

III. Érintésvédelmi osztályú készülék

A leselejtezett elektromos készülékek nem dobhatók a háztartási szemét közé. Ha a közelben van elektromos hulladékok gyűjtő központ, vigye oda a gépet. Az újrahasznosítási lehetőségekről tájékozódjon a helyi hatóságoknál vagy a kereskedőnél.

2. Alkatrészlista

1. STOP GOMB
2. VÁGÁSI MAGASSÁGOT ÁLLÍTÓ FORGÓGOMB
3. BE/KI KAPCSOLÓGOMB
4. START GOMB
5. HOME GOMB
6. KIJELZÓ
7. TÖLTÓCSÍK
8. ESŐÉRZÉKELŐ
9. ELÜLSÖ KERÉK
10. KÉSFORGATÓ TÁRCSA
11. VÁGÓÉL
12. AKKUMULÁTOR
13. USB CSATLAKOZÓ PORT
14. HÁTSÓ MEGHAJTÓ KERÉK
15. FOGANTYÚ
16. CSATLAKOZTATÓ CSAPOK
17. TÖLTÓBÁZIS
18. HÁLÓZATI ADAPTER
19. HUZALRÖGZÍTŐ SZEGEK
20. BEHATÁROLÓ HUZAL
21. TÖLTÓBÁZIST RÖGZÍTŐ CSAPOK
22. HOSSZMÉRŐ ESZKÖZ
23. HEX. KULCS
24. CSATLAKOZÓ

Nem minden készülék tartalmazza valamennyi, a fentiekben felsorolt alkatrészt.

3. Műszaki és zajszint adatok 3.1 Műszaki adatok

Típus LX790 LX791 LX792 LX793 LX794 LX795 (790-799 - a készülék jelölése, azaz a robotizált fünyírógépé)

	LX790 LX792 LX791 LX793 LX794 LX795
Névleges feszültség 20V --- Max.*
Üresjárati sebesség 2800/min
Vágási felület 600m	^2	900m ^2	700m ^2
Vágási átmérő 16cm		18cm 18cm
Vágásmagasság 30-60mm
Vágásmagasság beállítások	4
Akkumulátor típusa Litium-ion
Akkumulátor típusjelzése	LA0001	LA0002 LA0001
Töltési idő Kb. 1.3hrs		2hrs 1.3hrs
Töltő típusjelzése LA8001 / LA8002
Töltő besorolása	Bemenet: 100-240V~50/60Hz, 38W,Kimenet: 20V --- , 1.5A
A készülék súlya	8.4kg
Védelmi osztály	III

*Terhelés nélküli feszültség. Az akkumulátor kezdő feszültsége maximum 20 volt. A névleges feszültség 18 volt.

Tartozékok

	IX790 LX792	IX791 LX793	IX794 LX795
Csavar	9	9	9
Töltőbázis	1	1	1
Töltőbázist rögzítő szeg	7	7	7
Elkerítő huzal	150m	180m	150m
Kábelrögzítő szeg	210	250	210
Hex. Kulcs	1	1	1
Az elkerítő huzal távolságát mérő eszköz	2	2	2
Kés	9	9	9
Csatlakozó	2	2	2
Akkumulátor (LA0001/ LA0002)	1	1	1
Akkumulátortöltő (LA8001 / LA8002)	1	1	1

Mi azt ajánljuk, hogy a fent felsorolt eredeti tartozékokat a készüléket forgalmazó boltból vásárolja meg. További részleteket a tartozék csomagolásán talál. Kérjen segítséget és tanácsot a bolti eladóktól.

3.2 Zajszint és müszaki adatok

A-súlyozású hangnyomásszint
A-súlyozású hangerő
Ha a hangnyomásszint meghaladja a 80 dB (A)-t, viseljen hallásvédőt.

A gép működése közben egy bizonyos fokú zaj hallható, és ez nem kerülhető el. A zajos utcai munkálatokat azonban el kell kerülni és bizonyos időpontok között korlátozni kell. Még akkor is tartsa be a csendórákat, ha azok a munkavégzési órákat a minimálisra csökkentik. Az egészségük megóvása érdekében, a kezelőnek és a közelben dolgozóknak megfelelő hallásvédő eszközöket kell viselniük.

Rendeltetés

A termék háztartási használatú fünyírásra alkalmas. Ezt a gépet gyakori fünyírásra tervezték és így az ön pázsítja egészségesebben és jobban fog kinézni. A pázsitos felület méretétől függően ezt a Landxcape™ robotot korlátlan gyakoriságú és időpontú müködésre lehet programozni. Ez a gép nem való ásásra, sepregetésre vagy hóeltakaritásra.

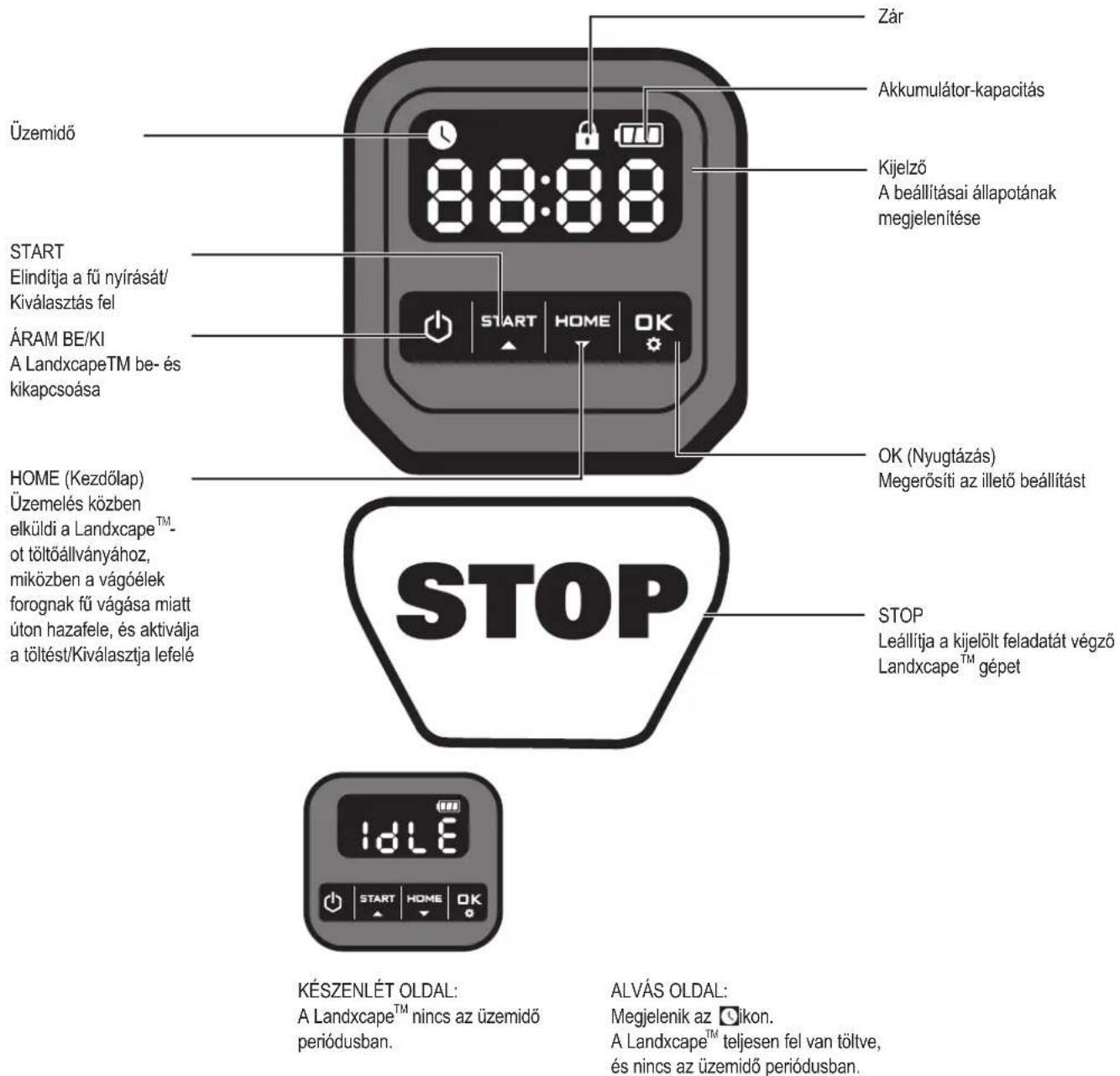

4. A vezérlópult

Elindítás

1) A behatéroló huzal telepítése/lefektetése után elkezdheti a Landxcape ^TM gép használatát (kérjük, hogy a behatároló huzal telepítésekor hivatkozzon a Telepítési útmutatóra).
2) Nyomja a gombot a Landxcape™ bekapcsoláság. Az első használatkor adja meg az alapértelmezett PIN kódot: 0000 úgy, hogy négyszer megnyomja a gombot, amikor a 0 szám villog. (A PIN kód módosítható; kérjük, olvassa el a telepítési útmutató "Beállítások" szakaszát.) MEGJEGYZÉS: A Landxcape™ kikapcsol, ha nem kap semmilyen utasítást a bekapcsolás után 30 másodperccel. Ha egymás után háromszor rossz PIN kódot ad meg, a Landxcape™ riasztója "di-di" hangjelzéssel aktiválók, és a fűnyíró kikapcsol.
3) A fúnyírás elindítása érdekében nyomja meg a START, majd az OK ombot.
4) Nyomja meg a gombot és akkor a gombot, hogy küldje el a Landxcape ^TM -ot töltőállványához, miközben a vágóélek forognak fű vágása miatt úton hazafele.
A Landxcape™ gép mindig folyamatosan dolgozik és a munkát egészen az akku alacsony feltöltöttségi szintjéig folytatja. Ha az akku lemerülőben van, a gép visszatér a töltőbázisához. Az előzetesen megszabott fúnyírási program szerint az újratöltés befejezése után a Landxcape™ gép automatikusan folytatja a fű nyírását vagy a töltőbázisán marad.
MEGJEGYZÉS: Amikor a Landxcape™ bekapcsol, a kijelzőn minden fény kigyullad, majd kialszik. Ellenőrizze, nem hibásodott-e meg valamelyik lámpa. Ajánlatos kézzel beárnyékolni a kijelzőt, amikor a kültéri fény túl erőssé válik.

5. A Landxcape™ ismertetése

Gratulálni szeretnénk ehhez az új szerzeményéhez, vagyis a Landxcape™ robotizált fünyírogéphez, amellyel ön is belépett az automatizált fünyírás gondtalan világába. A következőkben szeretnénk segíteni önnek, hogy jobban megismerje a Landxcape™ gép "gondolkodásmódját".

5.1 Honnan tudja a Landxcape™, hogy mit kell nyírnia?

A Landxcape™ váletlenszerűen választja meg a haladási irányát, de biztos lehet abban, hogy az egész pázsit egyenletesen lesz megnyíra, és nem maradnak kellemetlen fünyírási nyomok (Lásd A. ábra).

5.2 Honnan tudja a Landxcape™, hogy merre kell mennie?

Landxcape™ fünyírógépe egyedül is képes dönteni. A Landxcape™ tudja, hogy mikor kell visszatérnie a töltőbázisához, hogy feltöltse az akkuját, érzékeli az esőt, kikapcsol, ha egy működési problémát észlel, megáll, visszatolat és elkanyarodik, ha egy útjába kerülő akadályba ütközik. A balesetek megelőzése végett a Landxcape™ automatikusan leállítja a késforgató tárcsát is, ha azt érzékeli, hogy felemelték a földről.

A. A töltőbázis megtalálása

Ha a Landxcape™ akkuja feltöltésre szorul, a gép megszakítja a fünyírást és az óramutatók járásával ellentétes irányban követni kezdi a behatároló huzalt, és visszatér a töltőbázisához. A Landxcape™ gép előprogramozásában a behatároló huzal közelében növő fű heti egyszeri lenyírása is benne van. Alapértelmezett esetben a Landxcape™ bekapcsolás után a határdrót közelében fogja nyími a füvet minden hétfőn.

B. Esőérzékelők

A Landxcape™ gépet olyan esőérzékelővel is ellátták, amely az esőcseppek érzékelésekor a fűnyírás leállítását és a behatároló huzal mentén a töltőbázishoz való visszatérést parancsolja a Landxcape™ gépnek. (Lásd B. ábra). A késleltetési időtartam befejezése után a Landxcape™ gép újra nekifog a fű nyírásának. Az alapértelmezett késleltetési időtartam 180 perc. Ha az esőérzékelők nedvesek, a Landxcape™ visszatér a töltőbázisra. Amikor az esőszenzorok szárazak, a Landxcape™ elkezdi a késleltetési idő visszaszámlálást. Amennyiben kilépne az eső miatti késleltetés beállításból, szárítsa meg az érzékelő övezetét, majd végezze egy teljes áramellátási ciklust a fökapcsoló megnyomásával. Miután végrehajtja ezt a teljes áramellátási ciklust, és emiatt ezután ismét működésbe helyezheti a gépet.

C. A behatároló huzal érzékelése

A Landxcape™ mindig betartja a behatároló huzal által jelzett terület határait, és a határvonal közelségét frontálisan elhelyezett érzékelővel észleli (Lásd a C ábrát).

D. Start és stop fúnyírás közben (Lásd D, E1, E2 ábra)

Nyomja meg az ON/OFF gombot, és gépelje be a PIN-kódot. Majd nyomja meg a ^TM az go ^TM bot. Ha a Landxcape ^TM gépnek a fünyírás leállítását szeretné parancsolni, akkor egész egyszerűen nyomja meg a készülékház tetején található STOP gombot. Ha a Landxcape ^TM gép valami rendellenességet észlel, a kijelzőn egy hibaüzenet jelenik meg. A hibaüzenetekre vonatkozó további információkat a Hibaüzenetek fejezetnél talál). Ha a Landxcape ^TM gép 20 percen át semmilyen parancsot nem kap a felhasználótól, a gép magától kikapcsol.

Röviden:

• Nyomja meg a , m az gom
- Ettől a pillanattól kezdve a Landxcape ^TM elkezdi a fű lenyírását!

5.3 Beállítás

Kérjük, először állítsa be a vágás utáni kívánt gyepmagasságot, majd kézi úton beállíthatja a programot.

MEGJEGYZÉS: A program kézi beállításakor a Landxcape™ belép a készenléti oldalra, ha nem kap a felhasználótól semmilyen utasítást 30 másodpercen belül.

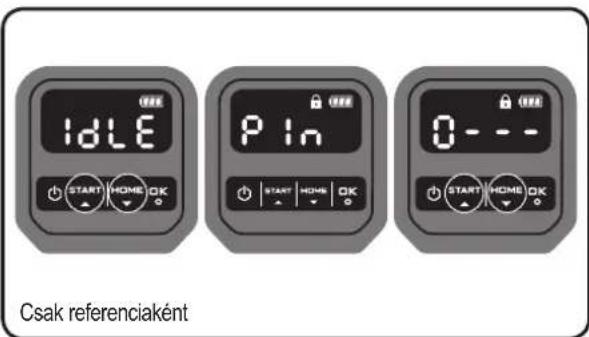

[1] Változtassa meg a PIN-kódot

A PIN-kód módosításához tartsa egyszerre lenyomva a START és a HOME gombokat 5 másodpercig. Az ikon villogni kezd, és felvillan a P In! "gördülő felirat. Azután az első szám kezd villogni, használja a START" egy a Gombot a kívánt szám kiválasztásához, majd nyomja meg a OK gombot a megerősítéshez. A következő szám kezd villogni. Ugyanezzel a fenti módszerrel sorra válassza ki a többi számot is. Például, az új PIN-kód 0326-ra van beállítva. Azután felvillan a P In? "gördülő felirat, és ismét az első szám kezd villogni. Használja ugyanezt a módszert az új PIN-kód (a jelen példában 0326) bevitelére. Majd a P górdülő 0326 felirat fog villogni a kijelzőn. Ön sikeresen megváltoztatta a PIN-kódját.

(2) Az év, dátum és óra beállítása

Az év, dátum és óra beállításai kötelező beállítási pontok. Ha nem állítja be ezeket, az befolyásolja a következő beállítási lépésben a munkaütemezési időt. Ezeket a tételeket az alábbi sorrendben kell beállítani: év, dátum, idő. Az év beállításához tartsa lenyomva a START gombot 3 másodpercig, amíg az ikon és egy szám villog a kijelzőn, például 28 aszkálja a START vagy HIGG mbokat a kívánt évszám kiválasztásához. Majd nyomja meg a OK gombot a megerősítéshez, hogy befejezze az évszám beállítását.

Csak referenciaként

Eközben az ikon ismét villogni kezd, és megjelenik egy szám, amely a dátumot jelzi, például a 09.29, ami azt jelenti: szeptember 29. Amikor a 09 villog, használja a gogbot a megfelelő szám kiválasztásához, majd nyomja meg a gombot a megerősítéshez. Azután a 29 kezd villogni. A fenti módszerrel válassza ki a megfelelő számot, majd nyomja meg a gombot a megerősítéshez, hogy befejezze a dátum beállítását.

Csak referenciaként

Eközben az ikon ismét villogni kezd, és a kijelzőn megjelenik egy szám, amely az időt jelzi (óra:perc), például 1408. Amikor a villog, használja a vagy gombot a megfelelő szám kiválasztásához, majd nyomja meg a gombot a megerősítéshez. Azután a kezd villogni, használja a fenti módszert a megfelelő szám kiválasztásához, majd nyomja meg a gombot a megerősítéshez. Ezzel most kész az idő beállítása, és a Landxcape™ belép a készenlét oldalra.

Csak referenciaként

Készenlét oldal

(3) A munkaterület beállítása

Tartsa lenyomva 3 másodpercig a OK gombot. Amikor az ikon killog, nyomja meg a OK gombot. A kijelzön villogni kezd egy szám, például az R SO, ami a lenyírandó füves térség területe négyzetméterben kifejezve. A működési idő automatikusan be lesz állítva a kertje méretének megfelelően. Használja a START vagy HOMB bokat a füves terület beállításához, azután nyomja meg a OK gombot a megerősítéshez. Azután a Landxcape™ belép a készenléti oldalra. MEGJEGYZÉS: Ha a megjelenített szám kisebb, mint 200, akkor a területet 50m² lépésekben állítjuk be a START HOMB hyomásakor.Ha a megjelenített szám eléri a 200 vagy annál nagyobb értéket, akkor a területet a START / HOMB hyomásakor 100m² lépésekben / lépésekben állítjuk be.

Csak referenciaként

[4] Az alapértelmezett indítási idő módosítása

Az alapértelmezett inditási idő, azaz 9:00 bármilyen értékre módosítható, ha egyszerre lenyomja a START és STOPbokat, amíg egy csendülő hangot nem hall.

Például, tartsa lenyomva egyszerre a START és Sgombokat 14:05-nél, és a Landxcape™ fünyírója 14:05-kor kezd el füvet nyími.

Csak referenciaként

5.4 Mennyire hatékonyan fog füvet nyírni az ön Landxcape™-je?

A fünyírás időtartama minden egyes füves terület esetén eltér egymástól és alábbi tényezőktől függ. Fokozatosan állítson a Landxcape™ gép számára megszabott fünyírási időtartamon, és addig állítgasson ezen ameddig megtalálja a legmegfelelőbb beállítást.

Landxcape™ fünyírója különböző méretű területek pázsitját képes lenyírni, de fünyírási kapacitása az alábbi tényezöktől függ:

• A pázsitot alkotó fű fajtáitól és azok növekedési sebességétől
  • A vágóélek élességétől
• Nedvességtől
  • Hőmérséklettöl
• A pázsitos területen található akadályok számától.

A legtöbb fünyirógéptől eltérően a Landxcape™ gép oldalsó akkutöltési rendszert használ, ezért a közelében található fű legnagyobb részét is lenyirja. Söt, a töltőbázis alján létrehozott nyilások nem akadályozzák a töltőbázis alá került fűszálak növekedését, így idővel a töltőbázis elegáns megjelenésűvé válik.

A Landxcape™ gép fünyírási magassága 3 és 6 cm között állítható. A Landxcape™ első bekapcsolása előtt kézi fünyíróval vágja vissza a füvet legfeljebb 9 cm magasságúra. Majd állítsa be a Landxcape™ készüléke vágási magasságát maximális értékre (6 cm) az első fünyíráshoz. (Lásd F. ábra)

Landxcape™ gépe száraz időben nyír a legjobban. Nem szereti a nedves füvet, mert az rárakódhat a késforgató tárcsára és a motor burkolatára, és munkavégzés közben a gép kerekei megcsúszhatnak a nedves füvön.

A Landscape™ nem kedveli a villámlásokkal kísért viharokat. Ilyen viharok esetén óvja a Landscape™ gépet, szüntesse meg a töltőbázis és a behatároló huzal áramellátását, és tiltsa le a Landscape™ akkujának

újratöltését.

Landxcape™ gépe imádja a fünyírást, de ehhez a fünyíró késeket megfelelő állapotban kell tartani. A Landxcape™ sokmindent egyedül végrehajt, de néha az ön segítségére is szüksége van, hogy ne okozzon károkat saját magában.

• Soha ne hagyja, hogy a Landxcape ^TM kavicsos területre tévedjen.
• Intézkedjen, illetve távolítsa el azokat az akadályokat, amelyekre a Landxcape™ véletlenül felkapaszkodhat, mert olyankor a késforgató tárcsa is megsérülhet.
• Minden törmeléket vagy idegen tárgyat távolítson el a pázsitjáról.

6. A behatároló huzalra vonatkozó alapfogalmak

6.1 A behatároló huzal lecövekelése

Használja a mellékelt hosszmérő eszközt a pázsit szélétől való távolság helyes megállapítására (több mint 26 cm). Ez egy ajánlott távolság! A huzal megfelelő telepítése érdekében, használja a mellékelt hosszmérő eszközt.

Ha szomszédja is Landxcape™ gépet használ, akkor legalább 1 méternek kell lennie a területhatároló huzal és a szomszédok között.

A területhatároló huzalnak pontosan kell kijelölnie a fünyírásra kiszemelt területet. Landscape™ gépe megzavarodik, ha a fünyírásra kijelölt területen a behatároló huzal kanyarokat vagy hurkokat képez (Lásd G. ábra). Ha a fünyírásra kijelölt terület körülhatárolásakor még marad huzalja, a többletet vágja le és egy különálló helyen tárolja. Azonban a kurtítással vigyázni kell, mert a töltőbázisnál elegendő hossznak kell maradnia a csatlakotatás és a földbe temetés után is.

6.2 A behatároló huzal földbe temetése

Amennyiben a behatároló huzal földbe temetését tervezi, mi azt ajánljuk, hogy a behatároló huzalt először a pázsitba kövekelje, és csak majd azután végezze el az esetleg szükséges állítgatásokat. A behatároló huzal telepítésének befejezése után, azt javasoljuk, hogy adjon parancsot Landxcape™ gépének a területhatároló huzal követésére. Ezt a parancsot a HOME és az oxbok megnyomásával lehet aktiválni. Ily módon a Landxcape™ hozzászokik az új környezethez.

Miközben figyelemmel követi azt a módot, ahogy a Landxcape™ megkeresi a töltőbázist, ön még állíthat a behatároló huzal útvonalán, hogy Landxcape™ robotizált fünyírógépe akadálymentesen megtalálhassa a töltőbázisát. A huzal földbe temetése előtti módon, mindig sikeresen vissza fog térni a töltőbázisához.

6.3 A behatároló huzal összekapcsolása

Használjon csatlakozót, ha a behatároló huzalokat meg kell hosszabbítani és össze kell kapcsolni. Ez a csatlakozó vízálló és megbízható elektromos összeköttetést biztosít a huzalvégek között. A két huzalvéget illessze a csatlakozó három furatának két furatába. Bizonyosodjon meg arról, hogy a huzalvégek teljesen bementek a csatlakozóba. Ha helyesen járt el, ezek a huzalvégek feltűnnek a csatlakozó másik végén található átlátszó övezetben. (Lásd H ábra) Használjon egy fogót a csatlakozó tetején található gomb teljes lenyomásához. (Lásd I, J ábra)

FIGYELEM! A csatlakoztatáshoz mi nem javasoljuk a behatároló huzal szokványos szigetelőszalagos összekapcsolását vagy csavarral ellátott kapocstestbe való befogását, mert a talajban levő nedvesség korrodálhatja a vezetéket és az áramkör megszakadhat egy idő után.

7. Szoftverfrissítés

Landxcape™ gépének szoftverét azonnal frissíteni lehet, ha új verziók jelennek meg. A legfrissebb gépvezérlő szoftvert www.landxcape-robotics.com weboldalunkról lehet letölteni.

USB-s pendrive révén történő frissítés. Lásd alább a letöltési és telepítési utasításokat:

(1) Keresse meg a legfrissebb veziót a: www.landxcape-robotics.com honlapon. A fájlt egy üres, FAT32-es szabványban formázott USB flash meghajtóra mentse el. Az összes addig létező fájlt törölje a flash-meghajtóról, és ellenőrizze a formátumát. Amennyiben a meghajtót nem FAT32 szabványban formázták, formázza újra azt. MEGJ.: A friss szoftver tömörített fájlként töltödik le. A telepítési folyamat csak akkor folytatható, ha először kicsomagolja a tömörített fájlt.
(2) Helyezze a Landxcape ^TM gépet egy biztonságos és vízszintes felületre. Nyomja meg a 📍 gombot a Landxcape ^TM fűnyírója kikapcsolásához.
(3) Illessze be az USB meghajtót (flash meghajtó) a gép portjába. (lásd a K1 ábrát)
(4) Kapcsolja be a Landxcape™ fünyírót. A frissítés automatikusan elkezdődik. Várjon, amíg megjelenik a kijelzőn az "USB" (Lásd K2. ábra), majd távolítsa el az USB meghajtót (pendrájvot), és csukja be szorosan a védőborítót. Amikor a kijelzőn megjelenik a "0---", a frissítés kész, és a Landxcape™ belép a PIN kód oldalra.

A dobozban található kézikönyv adatai a tömegtermelésben használt alapértelmezett szoftverre vonatkoznak. Előfordulhat, hogy az új szofververzió egyes új funkcióit ez a kézikönyv még nem tartalmazza. Amennyiben az új szoftver olyan új beállításokat is felkínál, amelyek nincsenek a könyvben, kérjük, látogassa meg a www.landxcape-robotics.com honlapot és töltse le a legfrissebb kiadású kézikönyvet.

8. Karbantartás

Landxcape™ gépét időnként ellenőrizni kell. A Landxcape™ gép keményen dolgozik és ezért egy idő után alapos tisztításra és egyes kopott alkatrészek cseréjére szolgál. Soha ne használja meghibásodott On/Off (Be-/Kikapcsolás) gombbal a Landxcape™.

Bármilyen szervizelési vagy karbantartási beavatkozás előtt kapcsolja ki a gépet.

A következőkben segíteni akarunk önnek Landxcape™ gépe megfelelő karbantartásában.

8.1 A kések élének megőrzése

FIGYELEM: Tisztítás, beállítás vagy késcsere előtt mindig kapcsolja ki (OFF) Landxcape™ gépét, és mindig viseljen védőkesztyúket.

FIGYELEM: Az új kések beillesztésekor ügyeljen arra, hogy az ÖSSZES kést kicserélje. Az új kések beillesztésékor azokat új csavarokkal rögzítse. Ez egy nagyon fontos követelmény az él megfelelő rögzítése és az éllforgató tárcsa egyensúlya szempontjából. Ha a csavarok nem újak, súlyos sérülések történhetnek.

Ez a Landxcape™ gép a többi fünyírógéptől eltérő módon nyírja a füvet. Fünyíró kései mindkét oldalon borotvaélesek, és a maximális fünyírási kapacitás érdekében mindkét irányba elfordulnak (Lásd L. ábra). Az ön Landxcape™ gépében található késeknek 2 vágóélük

van. Mindkét vágóél használata érdekében a késes forgótárcsa találomszerűen fog előre vagy visszafelé forogni. Az előbbi funkcióknak köszönhetően csökkent a vágóélek cseréjének gyakorisága. Ha a gép napi fűnyírásra van programozva, az egyes kések éle 2 hónapig fog tartani. Folyamatosan ellenőrizze a kések állapotát, és ha azok csorbák vagy sérültek, cserélje ki őket. Ha a kések tompává és kopottá váltak, azokat a Landxcape™ gépéhez mellékelt cserekésekre kell cserélni. Cserekéseket azonban legközelebbi Landxcape™ forgalmazójánál is talál.

A. A kések cseréje

Bizonyos idő után, általában minden szezonban, a Landxcape™ gép késeit ki kell cserélni. Ezért mi azt ajánljuk, hogy az összes kést egyidőben cserélje ki. Ehhez felhasználhatja a Landxcape™ géphez mellékelt cserekészlet egyikét, és a mellékelt késrögzítő csavarokat. A Landxcape™ gép káéseinek cseréje előtt kapcsolja ki a gép áramellátását, és húzzon védőkesztyűket. Ezután kövesse az alábbi lépéseket:

1. Finoman fordítsa fel a Landxcape ™ gépet.
2. Távolítsa el az akkucsomag fedelét és vegye ki az akkucsomagot.
3. Csavarozza ki a késrögzítő csavarokat egy csavarhúzóval. (Lásd M ábra)
4. Rögzítse jól az új késeket az új csavarokkal.
5. Helyezze vissza az akkucsomagot és az akkurekesz fedelét.
   Fontos: A kés késtárcsára való csavarozása után bizonyosodjon meg, hogy a kés akadálymentesen tud forogni.

8.2 A robotizált gép tisztán tartása

FIGYELEM: Tisztítás előtt mindig kapcsolja ki (OFF) a Landxcape™ gépet. A késforgató tárcsa tisztítása előtt védőkesztyűket és ne használjon csapvizet.

A. Készülékház tisztítása

Landxcape™ gép boldogabb lesz és többet fog élni, ha rendszeresen megtisztítják. Mivel Landxcape™ gépe elektromos, a tisztítását óvatosan kell végezni. Ezért NE használjon tömlót, magasnyomású mosókat vagy folyóvizet Landxcape™ gépe tisztításához. A

legmegfelelőbb a vízzel töltött sprayező műanyag flakon. A készülékház tisztításához egy puha kefét vagy egy rongyot is használhat, de ne használjon oldószereket vagy tisztítószereket (Lásd N ábra). Végezetül pedig, ügyeljen arra, hogy minden gépre rakódott fűszál és hulladék el legyen távolítva.

B. A robotizált fünyirógép aljának tisztítása

Emlékeztetjük, hogy most is fontos a Landxcape™ gép áramellátásának a megszakítása (OFF) az ON/Off gomb segítségével, és a védőkesztyűk viselete. Ezen előfeltételek nélkül ne érintse meg a késforgató tárcsát. Ahhoz hogy hozzáférjen az aljához, először fordítsa fel a Landxcape™ gépet. Ily módon láthatóvá válnak a következők: a késtárcsa, az alváz, az elülső kerék és a meghajtó kerekek. Egy puha kefével vagy egy puha ronggyal alaposan tisztítson meg minden alkotóelemet.

FIGYELEM: A Landxcape™ gép alját SOHA ne tisztítsa vízsugárral, mert bizonyos alkotóelemek megkárosodhatnak.

(Lásd O1, O2 ábra)

Forgassa meg a késtárcsát, hogy meggyőződjön annak akadálymentes forgásáról. Ellenőrizze, hogy a kések akadálytalanul forognak-e a rögzítő csavarok tengelye körül. Ha léteznek, távolítsa el az akadályokat.

FONTOS: Távolítson el minden beakadt hulladékot, nehogy a késtárcsa megsérüljön tölük. A legkisebb repedés is csökkenti Landxcape™ gépének fünyírási teljesítményét.

C. A csatlakoztató csapok és a töltőcsíkok tisztítása

Tisztítsa meg a töltőbázison található csatlakoztató csapokat és a Landxcape™ gépen található töltőcsíkokat. Rendszeresen távolítsa el a csatlakoztató csapokra és a töltőcsíkokra rakódott fűszálakat és mocskot, hogy mindig sikerüljön feltölteni a Landxcape™ gép akkuját.

8.3 Az akkucsomag élettartama

A Landxcape™ gép "lelke" a 20 voltos lítium-ion akkucsomag. Az akkumulátor megfelelő tárolásához kérjük, győződjön meg róla, hogy az teljesen fel van töltve, és tartsa hűvös, száraz helyen.

MEGJ.: A Landxcape™ gép ajánlott üzemeltetési hömérséklet-tartománya 0-55°C között található.

A Landxcape™ gép akkumulátorának élettartama különféle tényezőktől függ, és ezek a következők:

- Milyen évszakokra esik a fünyírási szezon az ön régiójában,

• A Landxcape ™napi üzemóráinak számától

- Az akkumulátor tárolás közbeni gondozásáról.

A Landxcape™ gépet behatároló huzal nélkül, manuálisan is fel lehet tölteni.

1. Csatlakoztassa a töltőbázist egy megfelelő áramforráshoz. Felgyullad a töltőbázis zöld fényű lámpája.

2. Miután kikapcsolta, a Landxcape ™ gépet helyezze kézzel a töltőbázisába. (Lásd P. ábra)

3. A töltőbázis LED-je zöld fénnyel villog, ezek után elkezdődik az akku feltöltése.

8.4 Téli tárolás

Landxcape™ gépe többet és hibamentesebben “él”, ha télen “hibernálhat”. Habár nagyon robusztus, mi mégis azt ajánljuk, hogy télen Landxcape™ gépét kerti barakkjában vagy garázsában tárolja.

Mielött Landxcape™ gépét téli hibernálásra viszi, azt ajánljuk, hogy végezze el a következőket:

• Alaposan tisztítsa meg a gépet
- Töltse fel teljesen az akkumulátort, és távolítsa el a Landxcape készülékből.
- Szüntesse meg a gép áramellátását

Az akkumulátor élettartamának maximalizálásához töltse fel teljesen az akkumulátort, és távolítsa el a Landxcape™ készülékből, mielőtt eltenné télire.

FIGYELEM: Óvja a víztől a Landxcape™ gép alját. SOHA ne fordítsa fel és ne tárolja úgy a Landxcape™ gépet, ha víz bele.

A behatároló huzalt a talajon lehet hagyni, de a huzal végeit oltalmazni kell és egy zsírral teli dobozba érdemes dugni. Ha a töltöbázist télen is kint hagyja, hagyja csatlakoztatva a területhatároló huzalt.

MEGJEGYZÉS: Amint megszünteti a Landxcape™ gép téli hibernálását és ismét munkába állítja, győződjön meg a töltőcsíkok és a csatlakoztató csapok tiszta mivoltáról. Ha szükséges, tisztjtsa meg öket egy finom szemcséjű csiszolóvászonnal.

8.5 Akkucsere

FIGYELEM: Mindennemű beállítás, csere vagy javítás előtt nyomja meg az ON/OFF gombot, és állítsa az Off (Kikapcsolva) pozícióba. Beállítás vagy késcsere előtt mindig kapcsolja ki (OFF) Landxcape™ gépét, és mindig viseljen védőkesztyúket.

Ha akkucserére van szükség, kövesse az alábbi lépéseket:

1. Finoman fordítsa fel a Landxcape ™ gépet.
2. Csavarozza ki az akkurekesz fedelét rögzítő csavart. Távolítsa el a az akku fedelét. (Lásd Q1. ábra)
3. Óvatosan emelje ki a régi akkut. Nyomja meg a retesz nyelvét és oldja a csatlakozókat. (Lásd Q2. ábra)
   MEGJEGYZÉS: Ne ráncigálja a kábeleket. Fogja meg a csatlakozókat és úgy oldja a kapcsot.
4. Csatlakoztasson egy eredeti új akkut a csatlakozók bereteszelt pozícióba való illesztésével. (Lásd Q3, Q4 ábra)
5. Illessze be az akkut az ábrán látható módon (Lásd Q5 ábra) Helyezze vissza a fedelet és húzza meg jól a rögzítő csavarokat.

9. Funkciókat jelző üzenetek

Kijelző Üzenet Teendő
-F:-	Eső miatti késleltetés aktiválva. Nincs semmi teendő.

10. Hibäüzenetek

Tünet Ok Teendő
-81-	A LandxcapeTM a munkavégzés övezetén kívül rekedt.	1. Ha a LandxcapeTM gép kikerült a munkavégzés övezetéből: kapcsolja ki a gépet és vigye vissza a neki kijelölt területre. Kapcsolja be a gépet. Nyomja meg a### majd az ###mbot.2. Ha a LandxcapeTM gép a munkavégzés övezetén belül található, ellenőrizze, hogy a töltőbázis LED-je zöld fényel világít-e. Ha nem, ellenőrizze, hogy a töltőbázis megfelelően csatlakozik-e a töltőhöz, és hogy a töltő megfelelő áramforráshoz van-e csatlakoztatva. Ha mindent rendben talál, akkor a területhatároló huzal végei hibásan vannak összekötve, és a végeket fel kell cserélnie.3. A töltő piros jelzőfénye bekapcsol, erősítse meg, hogy a határdrót jól van csatlakoztatva a töltőaljzat rögzítőelemeihez. Ha a probléma továbbra is fennáll, ellenőrizze, hogy a határdrót nem lett-e elvágva.
-82-	Kerékhajtó motor elakadva	1. Kapcsolja ki a gépet és vigye egy akadálymentes övezetbe.2. Kapcsolja be a gépet. Nyomja meg a###ajd az ###bot.3. Ha a hibaüzenet nem tünt el a kijelzőről, kapcsolja ki és fordítsa fel a LandxcapeTM gépet, majd vizsgálja meg a kerekeit, nehogy valami akadályozza a forgásukat.4. Minden akadályt távolítson el és fordítsa a kerekeire a gépet. Ezt követően, kapcsolja be. Nyomja meg a###ajd az ###bot.
-83-	Késtárcsa elakadva	1. Kapcsolja ki a gépet.2. Fordítsa fel a LandxcapeTM gépet és vizsgálja meg a késtárcsát, nehogy valami akadályozza a forgását.3. Távolítsa el az esetleges akadályokat.4. Fordítsa a kerekeire a LandxcapeTM gépet, és vigye olyan helyre ahol alacsony fű van. Esetleg állítson a fűnyírási magasságon;5. Kapcsolja be a gépet. Nyomja meg a###ajd az ###bot.
-84-	A LandxcapeTM gép megakadt.	1. Kapcsolja ki a gépet.2. Vigye a LandxcapeTM gépet egy akadálymentes pázsitos területre.3. Kapcsolja be a gépet. Nyomja meg a###ajd az ###bot.4. Ha a hibaüzenet nem tünt el a kijelzőről, kapcsolja ki és fordítsa fel a LandxcapeTM gépet, majd vizsgálja meg. Vizsgálja meg, hogy valami nem akadályozza-e a kerekek forgását.5. Minden akadályt távolítson el és fordítsa a kerekeire a gépet. Ezt követően, kapcsolja be. Nyomja meg a###ajd az ###bot.
-85-	A LandxcapeTM gépet felemelték.	1. Kapcsolja ki a gépet.2. Vigye a LandxcapeTM gépet egy akadálymentes pázsitos területre, majd kapcsolja be.Nyomja meg aSTARTajd azgQKbot.3. Ha a hibaüzenet nem tünt el a kijelzőről, kapcsolja ki és fordítsa fel, kapcsolja ki a LandxcapeTM fünyírót, majd fordítsa fejjel lefelé, és ellenőrizze, nincs-e ott valami, ami megakadályozza a kerekek forgását.4. Minden akadályt távolítson el és fordítsa a kerekeire a gépet. Ezt követően, kapcsolja be.Nyomja meg aSTART, majd azGQKmbot.
-86-	A LandxcapeTM gépet felfordították.	Fordítsa vissza a kerekeire a LandxcapeTM gépet. Nyomja meg a ,STARTajd azgQKbot.
-87-	Akkumulátor hiba	1. Ellenőrizze az akkumulátor hőmérsékletét. Ha a hőmérséklet túl magas, várja meg, amíg az akkumulátor lehül. Nyomja meg azSTARTajd .QK2. Cserélje ki újra az akkumulátort. Indítsa újra a LandxcapeTM fünyírót. Nyomja meg azSTARTmajdQK3. Ha a hiba ismételten előfordul, próbáljon változtatni a munkaütemezésen.
-88-	Túl sokáig tart, hogy a LandxcapeTM visszatérjen a töltőaljzatra.	Kézi úton dokkolja a LandxcapeTM fünyírót a töltőaljzatra a töltéshez. Miután a LandxcapeTM teljesen fel lett töltve, Nyomja meg azSTARTajd .QK
-89-	Ismeretlen hiba.	Indítsa újra a LandxcapeTM fünyírót. Nyomja meg azSTARTajd .HQK hibaüzenet továbbra is a kijelzőn marad, segítségért vegye fel a kapcsolatot a szakszerviz munkatársával.

MEGJEGYZÉS

• A gép bekapcsolása előtt mindig ellenőrizze, hogy az a saját területén belül van vagy sem. Ha nincs így, akkor a kijelzőn a “- ∈ : -” üzenet fog nmegjelenni. Ez az üzenet jelenik meg akkor is, ha olyankor kapcsolják be, amikor a gép pontosan a behatároló huzal felett található.
• Ha valamilyen okból (kerti ünnepség, játszó gyerekek) Landxcape ^TM gépét a töltőbázisán szeretné pihentetni: nyomja meg a NEMR az OK gombokat. Landxcape ^TM gépe visszatér a töltőbázisára és újabb parancsig ott is marad. A Landxcape ^TM kikapcsolásához nyomja meg a CMBot .
• Amennyiben egy rendellenesség a pázsit ugyanazon a részén ismétlődik, lehet hogy a behatároló huzallal van valami baj. Ilyenkor lapozzon a huzaltelepítési utasításokhoz, és ellenőrizze a huzal telepítését és a gép konfigurálását.
• Ha pázsitja két különálló övezetre van választva és azokat egy 1 m-nél keskenyebb folyosó köti össze, csak az egyiken lesz töltőbázis. Ha a Landxcape™ gép akkuja lemerült, vigye kézben a töltőbázishoz. Ezt követően elindul az akkutöltési folyamat.
• Amennyiben Landxcape ^TM gépe egyszer rendellenesen működik, próbálja újraindítani. Ha a problémát nem sikerült megoldani, vegye ki, majd helyezze vissza az akkut. Ha a probléma nem sikerült megoldani, kérjük, lépjen kapcsolatba egy Landxcape ^TM szerviz képviselővel.
• Soha ne mossa a gépet magasnyomású mosóval. Ez az akku vagy a gép károsodását okozhatja.

11. Hibakeresés

Ha Landxcape™ gépe rendellenesen működik, nézze át ezt a Hibakeresési útmutatót. Ha a rendellenesség továbbra is fennáll, lépjen kapcsolatba a gép forgalmazójával.

Tünet Ok Teendő
A töltőbázison található LED nem gyullad fel.	Nincs áramellátás.	Ellenőrizze a tábkábel csatlakoztatását a töltőhöz és a töltő csatlakoztatását egy megfelelő áramforráshoz.
Czerwona dioda stacji ładowania włączy się.	Przewód graniczny nie jest podłączony.	Upewnić się, że przewód graniczny został prawidłowo podłączony do stacji ładowania. Upewnić się, że przewód graniczny nie jest przerwany, zwłaszcza na końcach drutu.
A LandxcapeTM gép bekapcsol, de a késtárcsa nem forog.	A LandxcapeTM keresi a töltőbázisát (Kivéve, ha a megnyomja a 📄gombot 📄bgy visszaküldje a töltőaljzatra).	Ez természetes, mivel a LandxcapeTM gép akkuját idönként fel kell tölteni. A késtárcsa soha nem forog, amikor a gép automatikusan keresi a töltőbázisát.
A LandxcapeTM gép vibrál.	Lehet, hogy a kések megsérültek. Ellenőrizze a késtárcsa állapotát.	Ellenőrizze a késeket, és ha sérültek, cserélje ki őket. Távolítsa el a hulladékokat és az idegen tárgyakat a késekről és a késtárcsáról.
A fü egyenetlenül van lenyírva.	A LandxcapeTM gép napi munkaórái nem elegendőek.	Adjon még órákat a fünyírás időtartamához.
	Túl nagy a lenyírandó pázsitfelület.	Próbálja csökkenteni a lenyírandó terület méretét, vagy adjon még órákat a fünyírás időtartamához.
	Tompák a kések.	Cserélje ki az összes kést és az összes csavart, hogy megmaradjon a késtárcsa egyensúlya.
	A füszálak hosszához képest, a fünyírás magassága túl alacsonyra van állítva.	Emeljen a fünyírási magasságon, majd fokozatosan csökkentse.
	Fü vagy egyéb tárgyak tekeredtek a késtárcsára.	Ellenőrizze a késtárcsát és távolítsa el a rárakódott füvet vagy egyéb tárgyakat.
	Fő rakódott a késtárcsára vagy a motorvédő burkolatra.	Gondoskodjon a késtárcsa akadálymentes forgásáról. Azonban előfordulhat, hogy a teljes késtárcsát le kell szerelnie a hulladékok eltávolításáért.
LandxcapeTM gépe a munkavégzés övezetén belül tartózkodik és a behatároló huzalt is csatlakoztatták. Ennek ellenére a kijelzőn mégis a “- E 1 -” üzenet látható.	A behatároló huzal végei fordítva vannak befogva a kapcsokba.	Cserélje fel a behatároló huzal végeit.
	A hatádrót megtört.	Csatlakozók segítségével javítsa meg a sérült hatádrótot.
Az újratöltési időtartam jócskán meghaladja a megadott időtartamot.	Gyenge érintkezés a töltőcsíkra rakódott huladékok miatt.	Tisztítsa meg egy ronggyal a töltőbázison található érintkező csapokat és a LandxcapeTM gépen található töltőcsíkot.
	A magas hőmérséklet miatt aktiválódott a töltésvédő program.	Helyezze árnyékos helyre a töltőbázist vagy várja meg a hőmérséklet csökkenését.
A gép akkuja nem töltődik.	Nincs áramellátás.	Ellenőrizze a tábkábel csatlakoztatását a töltőhöz és a töltő csatlakoztatását egy megfelelő áramforráshoz.
	Kézi töltés közben a töltő hibásan működik. Lásd kézi töltés, 8.3. szakasz.
A LandxcapeTM gép üzemideje egyre csökken két akkutöltés között.	Valami beakadt a késtárcsába.	Szerelje le a késtárcsát és tisztítsa meg. A fü túl magas és túl vastag.
	A LandxcapeTM gép nagyon remeg.	Ellenőrizze a késtárcsát és a késeket. Távolítsa el a késekre és a késtárcsára rakódott hulladékokat és idegen tárgyakat.
	Gyenge vagy túl régi az akku. Cserélje ki az akkut.
A LandxcapeTM gép nem a megszabott időpontban kezd dolgozni.	Az óra rosszul van beállítva. Állítsa be az órán a pontos időt, lásd 5.3. szakasz.
	Helytelenek a LandxcapeTM gép beprogramozott fünyírási időpontjai.	Módosítsa a fünyírógép előzőleg beállított start és stop időpontjait.
	A LandxcapeTM gépet manuálisan csatlakoztatták a töltőbázishoz.	Nyomja meg a , majd az mbokat.
	Az akkumulátor nem töltődik, mivel a hőmérséklete 55°C fölé emelkedett a nagy hőségben.	Várja meg, amíg az akkumulátor lehül.
A LandxcapeTM gép nem tud helyesen csatlakozni a töltőbázisához	Környezeti behatások. Indítsa újra a Landxcape	TM gépet.
	Gyenge érintkezés a töltőcsíkra rakódott hulladékok miatt.	Tisztítsa meg egy ronggyal a töltőbázison található érintkező csapokat és a LandxcapeTM gépen található töltőcsíkot.
A töltőbázison található zöld fényű LED már az akkutöltés befejezése előtt felgyullad.	A töltőbázis túlmelegedett, kijelzőn ez jelenik meg.	Helyezze árnyékos helyre a töltőbázist vagy várja meg a hőmérséklet csökkenését.
A LandxcapeTM gép átlépi a behatároló huzal által kijelölt terület határát. A LandxcapeTM gép nem nyírja le a bahatároló huzalon belülre eső pázsitot. A LandxcapeTM gép tolatni vagy forogni kezd a behatároló huzal közelében.	Egy szomszédos LandxcapeTM vagy egyéb márkás robotizált fűnyírógéphez tartozó behatároló huzalt túl közel fektettek le.	Gondoskodjon arról, hogy az ön LandxcapeTM gépéhez tartozó behatároló huzal legkevesebb 1 m-re legyen lefektetve a szomszéd behatároló huzalától.
	A lefektetett behatároló huzal által bezárt sarkok szögei kisebbek a derékszögnél.	Ellenőrizze a behatároló huzal lefektetését és ügyeljen a sarkok kialakítására.
	Nedves körülmények között a behatároló huzal elektromos jele testet kaphat a huzal összecsomózási vagy javítási helyein.	Ellenőrizze a bahatároló huzalok összecsomózását. A teljesen vízmentes csatlakozás érdekében szigetelje le az összekapcsolt végeket.
	A behatároló huzal elektromos jele testet kap a huzal sérült szigetelése miatt.	A behatároló huzal szigetelését csatlakozók segítségével állítsa helyre.
	A kijelölt fűnyírási övezet mérete meghaladja a LandxcapeTM gép engedélyezett fűnyírási kapacitását.	Csökkentse a lenyírandó területet, vagy használjon olyan LandxcapeTM készüléket, amely nagyobb maximális terület lenyírását engedi.
A LandxcapeTM gép kerekei csúsznak/ farolnak vagy károsítják a pázsitot.	A LandxcapeTM gép alá különféle akadályok, pl.: gallyak és ágak kerültek.	Távolítsa el az idegen tárgyakat a LandxcapeTM gép aljáról.
	A fű túl nedves. Várjon amíg a pázsit megszárad.
A LandxcapeTM gép kifut a behatároló huzal által megszabott területről mivel túl nagy sebességgel gurult le egy meredek dombocskáról.	A behatároló huzalt 17%-nál (10°) meredekebb emelkedőn fektették le.	Költöztesse távolabb a behatároló huzalt a 17%-nál (10°) meredekebb emelkedőktől. Ezzel kapcsolatos részleteket az Üzembe helyezési kézikönyvben talál.
	Szoftverfrissítési hiba történt.	Próbálja meg újra a "Szoftverfrissítés" szakaszban leírtak szerint.

Környezetvédelem

A leselejtezett elektromos készülékek nem dobhatók ki a háztartási hulladékkal. Ha van a közelben elektromos hulladék gyűjtő udvar, vigye oda a készüléket. Az újrahasznosítási lehetőségekről tájékozódjon a helyi hatóságoknál vagy a kereskedőnél.

Megfelelőségi nyilatkozat

A gyártó,

Positec Germany GmbH

Grüner Weg 10, 50825 Cologne, Germany

Kijelenti, hogy a termék,

Leírás Robotizált fünyírógép

Típus LX790 LX791 LX792 LX793 LX794 LX795 (790-799 - a készülék jelölése, azaz a robotizált fünyírogépé) (A sorozatszám éve, cikkszáma és hónapja a lap hátoldalán vannak feltiüntetve. A teljes sorozatszám olvashatóan van feltiüntetve a fünyírogép csomagolásán) LA8001 / LA8002 akkutöltővel és LA3000 töltóbázissal

Rendeltetés Fúnyírás

Megfelel a következő irányelveknek,

2006/42/EC, 2014/30/EU, 2014/35/EU, 2011/65/EU, 2000/14/EC módosítva 2005/88/EC, 2014/53/EU

2000/14/EC módosítva 2005/88/EC

- Megfelelőség-felmérési eljárás az V. függelék értelmében

- Mért hangerő-szint 64.2 dB (A)

- Garantált hangerő-szint 65 dB (A)

Tanúsítási szervezet

Név: Intertek Testing & Certification Ltd. (tanúsítási szervezet 0359)

Tanúsítvány száma: 181000479SHA-V1

Az alábbi normáknak,

EN 60335-1:2012+A11+A13:2017, EN 50636-2-107:2015+A1:2018, EN 60335-2-29:2004+A2:2010,

EN 62233:2008, EN ISO 3744:2005, EN 55014-1:2017, EN 55014-2:2015, EN 61000-3-2:2014.

EN 61000-3-3:2013, EN 61558-1:2005+A1:2009, EN 61558-2-16:2009+A1:2013, EN 303 447 V1.1.1

A müszaki dokumentáció összeállítására jogosult személy,

Név Marcel Filz

Cím Positec Germany GmbH, Grüner Weg 10, 50825 Cologne, Germany

2019/04/22

Allen Ding

Helyettes fömérnök, Tesztelés és minősítés

Positec Technology (China) Co., Ltd
