HASZNÁLATI ÚTMUTATÓ LX790i LANDXCAPE
HU Az ábra csak tájékoztató jellegű
RO Imaginea servește doar ca referință
CZ Obrázek je pouze informativní
SK Obrázok je iba informatívny
PT A imagem é apenas para referência
HR Slika je samo ilustrativne naravi
SL Slika je samo za referenco
DK Billedet er kun til reference
FIN Kuva on vain viitteeksi
NOR Bildet er kun til referanse
SV Bilen är endast för referens
A felhasználók az elektronikus utasításokat a https://landxcape-robotics.com.
1. Biztonsági óvintézkedések
1.1 Általános & kiegészítő biztonsági óvintézkedések
FIGYELEM: Olvasson el minden biztonsági figyelmeztetést és valamennyi utasítást. A
figyelmeztetések és utasítások figyelmen kívül hatása áramütést, tüzet és/vagy súlyos sérülést eredményezhet.
A készülék biztonságos működtetése érdekében figyelmesen olvassa el az utasításokat.
Örizzen meg minden figyelmeztetést és utasítást, a jövőben szüksége lehet ezekre.
- Ez a keszulek nincs arra előiranyozva, hogy azt olyan szemelyek (beleertve a gyerekeket) hasznaljak, akiknek a fizikai, erzekelesi, vagy ertelmi kepessegeik korlatozottak, vagy nincsenek meg a megfelelő tapasztalataik, illetve tudasuk, kiveve ha az ilyen szemelyekre a biztonsagukert felelős mas szemely felugyel, vagy utasitasokat ad arra, hogyan kell hasznalni a keszuleket.
- Gyerekeket nem szabad a keszulekkel felugyelet nelkul hagyni, nehogy a keszulekkel jatsszanak.
- A készülék akkumulátorát csak képzett személyzet cserélheti.
FIGYELMEZTETÉS: Az akkumulátor töltéséhez csak a készülékhez kapott cserélhető tápegységet használja.
FONTOS HASZNÁLAT ELÓTT FIGYELMESEN OLVASSA EL ŐRIZZE MEG, KÉSŐBB SZÜKSÉGE LEHET RÁ
A biztonságos működtetés gyakorlata Tájékozódás
a) Figyelmesen olvassa el az utasításokat. Győződjön meg arról, hogy megértette az utasításokat, és hogy megbarátkozott a vezérlésekkel és a gép megfeleő használatával;
b) Soha ne hagyja, hogy a fünyírót olyan gyermekek vagy felnőttek használják, akik nem ismerik ezeket az utasításokat. A helyi szabályozások korlátozhatják a működtető életkorát;
c) A más személyek által elszenvedett balesetekért, illetve a más tulajdonában keletkezett károkárt a
kezelő vagy a felhasznaló felel.
Előkészületek
a) Bizonyosodjon meg a behatároló huzal előírásszerű telepítéséről.
b) Idönként vizsgálja meg a gép számára kijelölt munkavégzési övezetet, és távolísa el a köveket, ágakat, huzalmaradványokat, csontokat és idegen tárgyakat.
c) Idönként vizuálisan ellenőrizze a kések, a késrögzítő csavarok és a fünyíró részegység állapotát, kopás vagy károsodás jeleit keresve. A kopott vagy sérült késeket és csavarokat az egyensúly megőrzése végett mindig párban cserélje.
d) Többkéses készülékek esetében figyeljen arra, hogy az egyik kést elforgatva a többi kés is forogni kezdhet.
e) FIGYELEM! A fünyíró robotot nem szabad védők nélkül működtetni.
Előkészületek
1. Általánosságok
a) Soha ne működtesse a fűnyírót, ha a védője megsérült, illetve a biztonsági eszközök, például terelők és/vagy fűtartályok nélkül.
b) A kezeit és a lábait sohase tegye a forgó alkatrészek közelébe vagy azok alá. Maradjon távol az ürítőnyílástól;
c) Sohase emelje fel es sohase vigye a kerti kisgépet műkodő motorral;
d) A gépen található leállító eszközt használja;
- a beékelődések elhárítása előtt;
- mielött a kerti kisgépet ellenőrizné, megtisztítaná vagy azon valamilyen munkát végezne.
- Idegen tárgy becsapódása után vizsgálja meg a gépet a sérülések szempontjából;
- Ha a gép rendellenesen vibrálni kezd, és az újraindítás előtt ellenőrizze a sérülést.
e) Tilos a robotizált fünyírógép eredeti konstrukciójának a módosítása. Minden módosítás az ön saját kockázatára történik.
f) A robotizált fűnyírót az utasításoknak megfelelően indítsa el. Ha a Power gomb be van kapcsolva, tartsa távol a kezeit és a lábait a forgó késektől. A kezeit és a lábait soha ne tegye a fűnyírógép alá.
g) Soha ne emelje fel és ne hordozza a robotizált fünyírógépet a Power gomb megnyomása után.
h) A robotizált fünyírógép munkavégzési
viselkedését nem ismerő személyeknek ne engedélyezze a gép használatát.
i) Semmit se helyezzen a robotizált fünyírógépre vagy töltőbázisára.
j) Tiltsa meg a robotizált fünyírógép használatát, ha a késtárcsa vagy a készülékház károsodott. A gépet sérült tárcsákkal, csavarokkal, anyákkal vagy kábelekkel sem szabad használni.
k) Ha nem szándékszik használni a robotizált gépet, ne feledje mindig kikapcsolni. Ezt a robotizált fünyírógépet csak akkor lehet használni, ha aktiválták az áramellátási kapcsolóját és bevitték a helyes PIN-kódot.
I) Tartsa távol a kezeit és a lábait a forgó késektől. A kezeit és a lábait soha ne helyezze a működésben levő robotizált fűnyíró készülékházának a közelébe vagy a készülékház alá.
m) El kell kerülni a gép és perifériainak rossz időben való használatát, főleg akkor, amikor fennáll a villámlás veszélye.
n) Azok teljes leállása előtt soha ne érintse meg a sérüléseket okozható, mozgó alkatrészeket.
o) A nyilvános helyeken használt gépek esetében a figyelmeztető jelzés(eke)t a gépezet munkaterülete körül kell elhelyezni. Ezeknek az alábbi szöveg lényegét kell tartalmazniuk:
Figyelem! Automata fünyíró! Ne menjen a gép közelébe! Gondoskodjon a gyermekek lügyeletéről!
p) A sérülésveszély elkerülése érdekében, kérjük, állítsa le a fünyírót, és vigye át a gépet egy másik gyepre, amit lenyírni szeretne. Sose húzza vagy cipelje a fünyírót működés közben, amikor átvált egy másik lenyírandó gyepre.
2. Kiegészítő figyelmeztetés automatikusan működő gép esetén
a) Ne hagyja felügyelet nélkül a működő gépet, ha a gép közelében háziállatok, gyerekek vagy személyek találhatók.
Karbantartás és tárolás
FIGYELEM! Ha a fünyírógépet fel akarja fordítani, előzőleg mindig kapcsolja ki az Áramellátás gombot.
Az áramellátási gomb megnyomásával az áramellátást mindig ki kell kapcsolni, ha a készülékház alatt tisztítást végez vagy késcserét hajt végre.
a) Gondoskodjon arrol, hogy valamennyi anya, csapszeg és csavar biztonságosan rögzítve legyen, hogy garantálhassa a kerti kisgép biztonságos munkavégzési állapotát;
b) Hetente ellenőrizze a robotizált fűnyírogépet, és a munkavégzés biztonsága érdekében cserélje ki az elhasználódott vagy megrongálódott alkatrészeket.
c) Elsősorban a kések és a késtárcsák hibátlan állapotát ellenőrizze. Minden kést és csavart egyszerre cseréljen ki, hogy megmaradjon a forgó részegységek egyensúlya.
d) Gondoskodjon arról, hogy a cserekések a megfelelő típusúak legyenek;
e) Gondoskodjon arról, hogy az akkumulátorok újratöltése a gyártó által ajánlott töltővel történjen. Az akkuk helytelen használata áramütést, túlmelegedést vagy korrozív elektrolit folyadék szivárgást eredményezhet;
f) Ha az elektrolit a testrészeire került, bő vízzel vagy semlegesítő szerrel mossa le magáról, ha pedig a szemébe került, forduljon orvoshoz;
g) A gép szervizelését a gyártó utasításai szerint kell végrehajtani.
Jótanács
A gépet és/vagy annak perifériáit olyan tápfeszültségi hálózatra csatlakoztassa, amelyet olyan maradékáram működtetésű megszakító kapcsoló (RCD) véd, amelynek a küszöbárama nem haladja meg a 30 mA-t.
Reziduális veszélyek
A sérülések elkerülése végett, az élek cseréjekor viseljen speciális védőkesztyűt.
Szállítás
A robotizált fünyírógép nagy távolságokra való szállítására az eredeti csomagolást kell használni. A gépet csak akkor költöztetheti biztonságosan a munkavégzés területén belül vagy azon kívülre, ha az alábbiakat teszi:
a) Nyomja meg a STOP gombot, hogy leállítsa a fünyírógépet.
A fünyírógép legelső beindításakor válassza ki a 4 számból álló PIN-kódot.
b) Ha a fünyírogépet kézzel akarja költöztetni, előzőleg mindig kapcsolja ki.
c) A fünyírógépet a gép alatt front fogantyú megragadásával hordozza. Miközben hordozza,
tartsa távol a testrészeitől a gép késtárcsáját.
A rádiósugárzásnak való kitettséggel kapcsolatos követelmények
A rádiósugárzásnak való kitettséggel kapcsolatos követelmények betartásához kérjük, tartson legalább 200 mm vagy annál nagyobb távolságot ezen eszköz és a személyek között a fűnyíró működése közben.
A követelmények betartásának biztosításához az e távolságon belüli működtetés nem javasolt. Az ezen transzmitterhez használt antenna nem lehet semmilyen más antennával vagy transzmitterrel közös helyen.
Ez egy III. védelmi osztályú készülék, és csak a készüléken lévő jelölésnek megfelelő biztonsági extra alacsony feszültségen szabad működtetni.
A gép akkucsomagjára vonatkozó biztonsági figyelmeztetések
a) Az akkumulátort ne szedje szét, ne nyissa fel és ne vágja meg.
b) Ne zárja rövidre az akkumulátort. Az akkumulátorokat ne tárolja olyan dobozban vagy fiókban, ahol rövidre zárhatják egymást, vagy valamilyen vezető anyag a rövidzárlatukat okozhatja. Az akkumulátorokat használaton kívül tartsa a fémtárgyaktól, például gemkapcsoktól, pénzérméktől, kulcsoktól, szögektől, csavaroktól vagy más kis fémtárgyaktól távol, mert ezek összekapcsolhatják a pólusokat. Az akkumulátor pólusainak rövidzárlata égés- és tűzveszélyes.
c) Ne tegye ki hőnek vagy tűznek az akkumulátort. Ne tárolja közvetlen napfényben.
d) Az akkumulátort ne tegye ki ütésnek.
e) Ha az akkumulátor szivárog, vigyázzon, hogy a folyadék ne kerüljön a bőrre vagy szembe. Amennyiben a bőrre vagy szembe kerül, az érintett területet mossa le bő vízzel, és forduljon orvoshoz.
f) Vigyázzon, hogy az akkumulátor tiszta és száraz maradjon.
g) Csak a Landxcape™ által javasolt töltővel töltse fel. Kizárólag a készülékhez való használatra mellékelt töltőt használja.
h) Ne használjon a készülékkel való használatra tervezettől eltérő akkumulátort.
i) Az akkumulátor gyermekektől távol tartandó.
j) Órizze meg a termékhez mellékelt utasításokat, a későbbiekben szüksége lehet ezekre.
k) Ártalmatlanításnál megfelelően járjon el.
I) Ne keverje a különböző gyártású, kapacitású, méretű vagy típusú elemeket az eszközbe.
m) Tartsa távol az akkumulátort mikrohullámoktól és nagy nyomástól.
n) Figyelmeztetés! Ne használjon nem újratölthető elemeket.
A vezeték nélküli termékre vonatkozó felhasználói kézikönyv előírásai
a) A készülék működtetése a következő két feltételhez van kötve:
(1) Ez a készülék nem okozhat káros interferenciát, és
(2) a készüléknek el kell viselnie minden külső interferenciát, beleértve azt is, amely nem szándékolt működést okozhat.
b) Vigyázat! A készülék megfelelőségért felelős fél által kifejezetten nem jóváhagyott módosításai és változtatásai érvényteleníthetik a felhasználónak a készülék használatára vonatkozó jogát.
c) MEGJEGYZÉS: A berendezés rádiófrekvenciás energiát állít elő, használ és sugároz, ami, ha a készüléket nem az utasításoknak megfelelően használják, zavarhatja a rádiós kommunikációt. Nem garantálható ugyanakkor, hogy egy adott alkalmazás során nem lép fel interferencia. Amennyiben ez a készülék zavaró interferenciát okoz a rádió- vagy televízióműsorok vételében, amit a készülék ki- és bekapcsolásával lehet megállapítani, arra kérjük a készülék használóját, hogy próbálja meg kiküszöbölni az interferenciát a következő megoldások egyikével:
- Változtassa meg a vevőantenna irányát vagy helyét.
- Növelje a távolságot a berendezés és a vevőkészülék között.
- Csatlakoztassa a készüléket egy olyan konnekktorba, amelyik másik áramkörön van, mint amelyikre a vevőkészülék csatlakoztatva van.
- Forduljon segítségért a márkakereskedőhöz vagy egy tapasztalt rádió-/TV-szerelőhöz.
FIGYELEM – Helytelen használat esetén a robotizált fünyírógép veszélyessé válhat.
Alaposan olvassa át a Felhasználói kézikönyvet és értse meg a tartalmát mielőtt a robotizált fünyírógépet használatba venné.
FIGYELEM - Munka közben tartson biztonságos tavolságot a kerti kisgéptől.
FIGYELEM – Mielőtt a gépen dolgozna vagy felemelné azt, működtesse a kiiktató felszerelést.
FIGYELEM –Ne üljön a gépre.
Ne dojba tüzbe
Ha nem megfelelően kezelik, az akkumulátor beléphet a vízkörbe, ami károsíthatja az ökoszisztémát. Ne dobja a használt elemeket nem rendezett hulladékként.
Lítium-ion akkumulátor. A terméken található szimbólum arra utal, hogy minden akkumulátorcsomagot külön kell gyűjteni. Ezeket aztán újrahasznosítják vagy szétszerelik, hogy csökkentsék a környezetre gyakorolt hatását. Az akkumulátorcsomag veszélyes lehet a környezetre és az emberi egészségre nézve, mivel veszélyes anyagokat tartalmaz.
A gépet ne mossa magasnyomású mosóval!
III. Érintésvédelmi osztályú készülék
A leselejtezett elektromos készülékek nem dobhatók a háztartási szemét közé. Ha a közelben van elektromos hulladékok gyűjtő központ, vigye oda a gépet. Az újrahasznosítási lehetőségekről tájékozódjon a helyi hatóságoknál vagy a kereskedőnél.
Olvassa el a kezelési kézikönyvet
Kivehető tápegység
2. Alkatrészlista
-
STOP GOMB
-
VÁGÁSI MAGASSÁGOT ÁLLÍTÓ FORGÓGOMB
-
BE/KI KAPCSOLÓGOMB
-
START GOMB
-
HOME GOMB
-
KIJELZÓ
-
TÖLTÖCSÍK
-
ESŐÉRZÉKELŐ*
-
ELÜLSÖ KERÉK
-
KÉSFORGATÓ TÁRCSA
-
VÁGÓÉL
-
AKKUMULÁTOR(LÁSD Q1. ÁBRA)**
-
USB CSATLAKOZÓ PORT(LÁSD K1. ÁBRA)**
14 .HÁTSÓ MEGHAJTÓ KERÉK
- FOGANTYÚ
16 CSATLAKOZTATÓ CSAPOK
17 TÖLTÓBÁZIS
18 HÁLÓZATI ADAPTER
19 HUZALRÖGZÍTÓ SZEGEK
20 BEHATÁROLÓ HUZAL
21 TÖLTÖBÁZIST RÖGZÍTŐ CSAPOK
22 HOSSZMÉRŐ ESZKÖZ
23 HEK KULCS
24 CSATLAKOZÓ*
25 ULTRASZONIKUS SZENZOR*
*Nem minden készülék tartalmazza valamennyi, a fentiekben felsorolt alkatrészt. A különböző modellek esetében elérhető opciók tekintetében olvassa el a Müszaki adatokat és a Megfelelőségi nyilatkozatot.
** Az alkatrészek elhelyezkedése különbözik a modellektöl.
Rendeltetés
A termék háztartási használatú fünyírásra alkalmas. Ezt a gépet gyakori fünyírásra tervezték és így az ön pázsitja egészségesebben és jobban fog kinézni. A pázsitos felület méretétől függően ezt a Landxcape™ robotot korlátlan gyakoriságú és időpontú működésre lehet programozni. Ez a gép nem való ásásra, sepregetésre vagy hóeltakarításra.

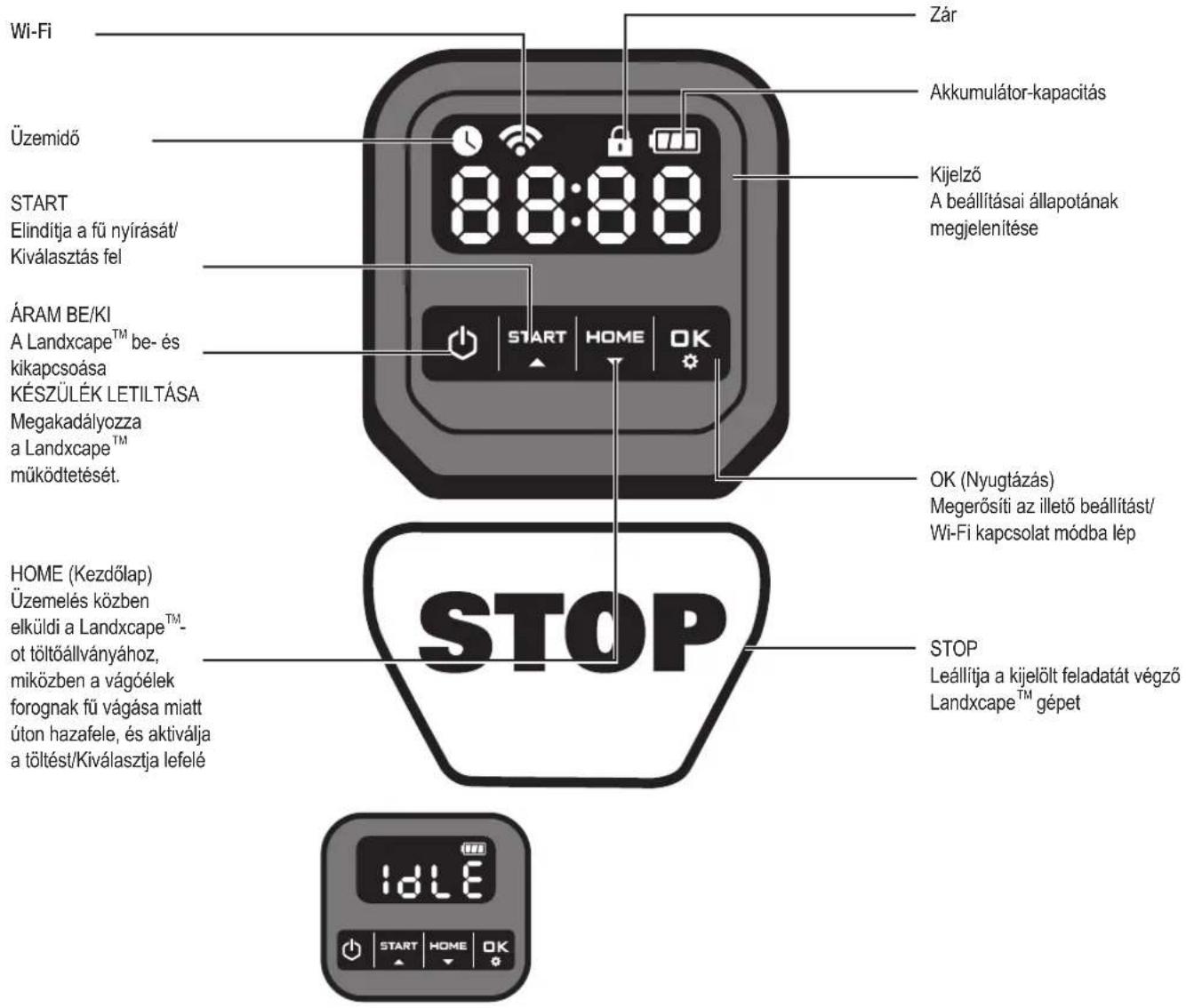

3. A vezérlópult
Üzemidő
START
Elindítja a fű nyírását/
Kiválasztás fel
ÁRAM BE/KI
A Landxcape™ be- és
kikapcsoása
KÉSZÜLÉK LETILTÁSA
Megakadályozza
a Landxcape™
működtetését.
HOME (Kezdőlap)
Üzemelés közben
elküldi a Landxcape™-
ot töltőállványához,
miközben a vágóélek
forognak fű vágása miatt
úton hazafele, és aktiválja
a töltést/Kiválasztja lefelé
Zár
Akkumulátor-kapacitás
Kijelző
A beállításai állapotának
megjelenítése
OK (Nyugtázás)
Megerősíti az illető beállítást/
Wi-Fi kapcsolat módba lép
STOP
Leállítja a kijelölt feladatát végző
Landxcape™ gépet
IDLE
KÉSZENLÉT OLDAL:
A Landxcape™ nincs az üzemidő periódusban.

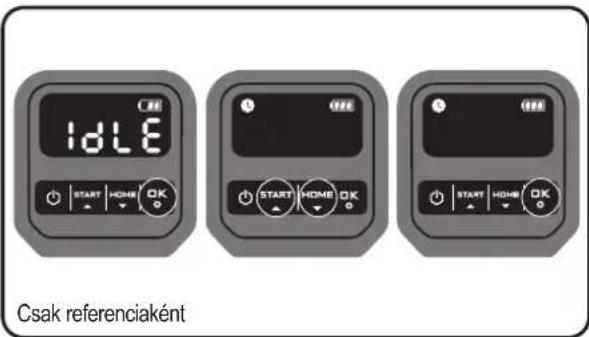

Elindítás
1) A behatéroló huzal telepítése/lefektetése után elkezdheti a Landxcape ^TM gép használatát (kérjük, hogy a behatároló huzal telepítésekor hivatkozzon a Telepítési útmutatóra).
2) Nyomja a 📄bot a Landxcape ™ bekapcsoláság. Az első használatkor adja meg az alapértelmezett PIN kódot: 0000 úgy, hogy négyszer megnyomja a 📄gombot, amikor a 0 szám villog. (A PIN kód módosítható; kérjük, olvassa el a "4.3 Beállítások")
MEGJEGYZÉS:A Landxcape™ kikapcsol, ha nem kap semmilyen utasítást a bekapcsolás után 30 másodperccel. Ha egymás után háromszor rossz PIN kódot ad meg, a Landxcape™ riasztója "di-di" hangjelzéssel aktiválók, és a fűnyíró kikapcsol.
3) A fünyírás elindítása érdekében nyomja meg a START ajd az go OK t.
4) Nyomja meg a bot és akkor a golf, hogy küldje el a Landxcape TM-ot töltőállványához, miközben a vágóélek forognak fű vágása miatt úton hazafele.
A Landscape™ gép mindig folyamatosan dolgozik és a munkát egészen az akku alacsony feltöltöttségi szintjéig folytatja. Ha az akku lemerülőben van, a gép visszatér a töltőbázisához. Az előzetesen megszabott fünyírási program szerint az újratöltés befejezése után a Landscape™ gép automatikusan folytatja a fű nyírását vagy a töltőbázisán marad.
MEGJEGYZÉS: Amikor a Landxcape™ bekapcsol, a kijelzőn minden fény kigyullad, majd kialszik. Ellenőrizze, nem hibásodott-e meg valamelyik lámpa. Ajánlatos kézzel beárnyékolni a kijelzőt, amikor a kültéri fény túl erőssé válik.
4. A Landxcape™ ismertetése
Gratulálni szeretnénk ehhez az új szerzeményéhez, vagyis a Landxcape™ robotizált fűnyírogéphez, amellyel ön is belépett az automatizált fűnyírás gondtalan világába. A következőkben szeretnénk segíteni önnek, hogy jobban megismerje a Landxcape™ gép "gondolkodásmódját".

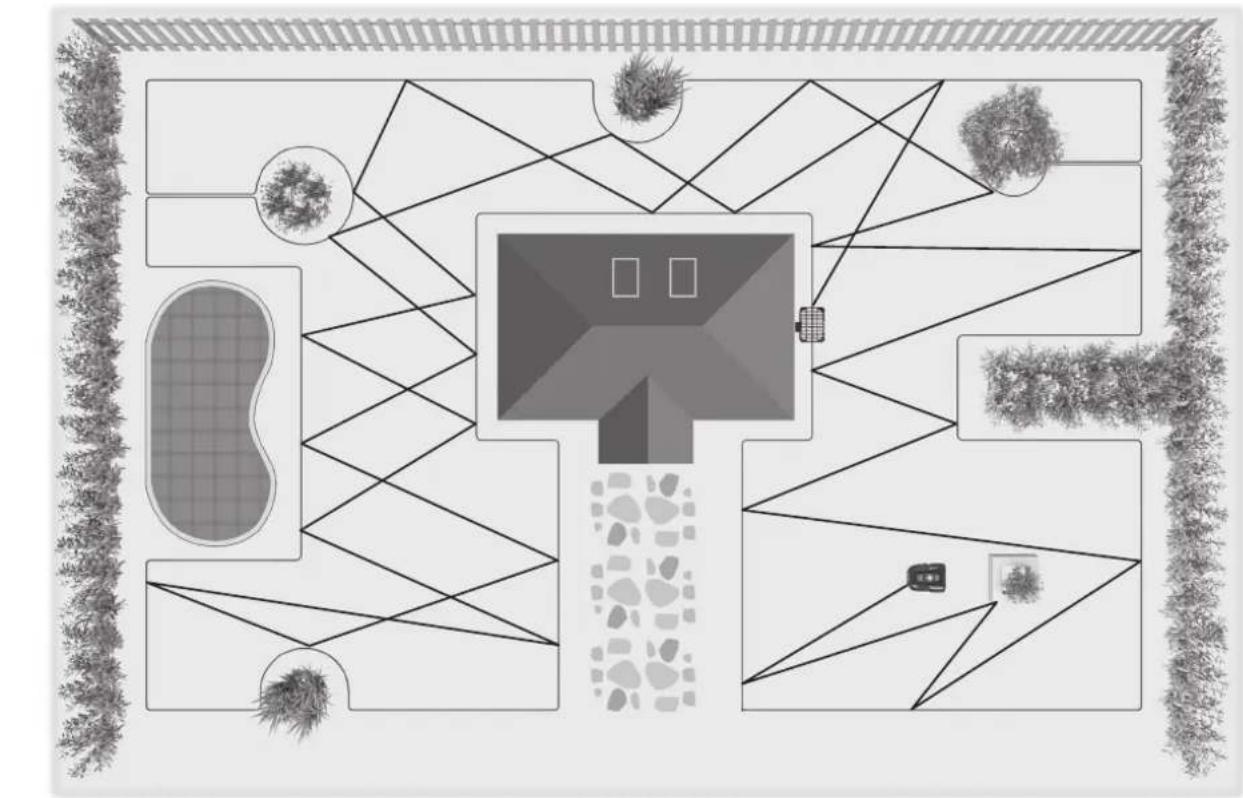

4.1 Honnan tudja a Landxcape™, hogy mit kell nyírnia?
A Landscape™ váletlenszerűen választja meg a haladási irányát, de biztos lehet abban, hogy az egész pázsit egyenletesen lesz megnyírva, és nem maradnak kellemetlen fűnyírási nyomok (Lásd A. ábra).
4.2 Honnan tudja a Landxcape™, hogy merre kell mennie?
Landxcape™ fünyirógépe egyedül is képes dönteni. A Landxcape™ tudja, hogy mikor kell visszatérnie a töltőbázisához, hogy feltöltse az akkuját, érzékeli az esőt, kikapcsol, ha egy működési problémát észlel, megáll, visszatolat és elkanyarodik, ha egy útjába kerülő akadályba ütközik. A balesetek megelőzése végett a Landxcape™ automatikusan leállítja a késforgató tárcsát is, ha azt érzékeli, hogy felemelték a földről.
A. A töltőbázis megtalálása
Ha a Landxcape™ akkuja feltöltésre szorul, a gép megszakítja a fünyírást és az óramutatók járásával ellentétes irányban követni kezdi a behatároló huzalt, és visszatér a töltőbázisához. A Landxcape™ gép előprogramozásában a behatároló huzal közelében növő fű heti egyszeri lenyírása is benne van. Alapértelmezett esetben a Landxcape™ bekapcsolás után a hatádrót közelében fogja nyírni a füvet minden hétfőn.
Ha nem akarja engedélyezni a peremvágást, inaktiválja azt okosotelefonon keresztül.
B. Esőérzékelők
A Landscape™ gépet olyan esőérzékelővel is ellátták, amely az esőcseppek érzékelésekor a fűnyírás leállítását és a behatároló huzal mentén a töltőbázishoz való visszatérést parancsolja a Landscape™ gépnek. (Lásd B. ábra).
A késleltetési időtartam befejezése után a Landxcape™ gép újra nekifog a fű nyirásának. Az alapértelmezett késleltetési időtartam 180 perc. A késleltetés időbeállítás módosítható a Landxcape™ appon keresztül.
Ha az esőérzékelők nedvesek, a Landxcape™ visszatér a töltőbázisra. Amikor az esőszenzorok szárazak, a Landxcape™ elkezdi a késleltetési idő visszaszámlálást. Amennyíben kilépne az eső miatti késleltetés beállításból, szárítsa meg az érzékelő övezetét, majd végezze egy teljes áramellátási ciklust a főkapcsoló megnyomásával. Miután végrehajtja ezt a teljes áramellátási ciklust, és emiatt ezután ismét működésbe helyezheti a gépet.
C. A behatároló huzal érzékelése
A Landscape™ mindig betartja a behatároló huzal által jelzett terület határait, és a határvonal közelségét frontálisan elhelyezett érzékelővel észleli (Lásd a C ábrát).
D. Start és stop fúnyírás közben (Lásd D, E1, E2 ábra)
Nyomja meg az ON/OFF gombot, és gépelje be a PIN-kódot. Majd nyomja meg a ^TM az gojít. Ha a Landxcape gépnek a fünyírás leállítását szeretné parancsolni, akkor egész egyszerűen nyomja meg a készülékház tetején található STOP gombot.
Ha a Landxcape™ gép valami rendellenességet észlel, a kijelzőn egy hibaüzenet jelenik meg. A hibaüzenetekre vonatkozó további információkat a Hibaüzenetek fejezetnél talál). Ha a Landxcape™ gép 20 percen át semmilyen parancsot nem kap a felhasználótól, a gép magától kikapcsol.
Röviden:
- Nyomja meg a , m ^v /HT az gomb fik
- Ettöl a pillanattól kezdve a Landxcape ^TM elkezdi a fü lenyírását!
4.3 Beállítás
Kérjük, először állítsa be a vágás utáni kívánt gyepmagasságot(töltő kézikönyv). Majd kézi úton beállíthatja a programot.
MEGJEGYZÉS: A program kézi beállításakor a Landxcape™ belép a készenléti oldalra, ha nem kap a felhasználótól semmilyen utasítást 30 másodpercen belül.

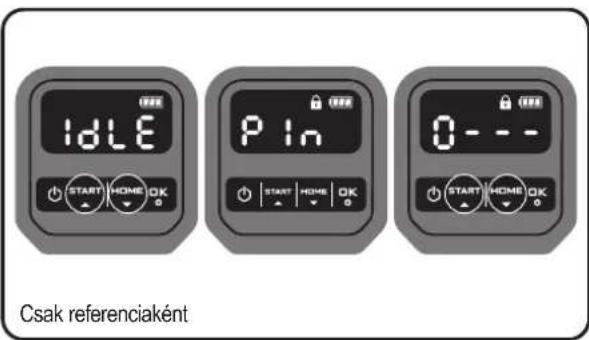

(1) Változtassa meg a PIN-kódot
A PIN-kód módosításához tartsa egyszerre lenyomva a a goópkat 5 másodpercig. A vilog és az “ ” gordül-Eztán ár az első szám villog, használja a egy az gehért a régi PIN-kód beirásához, majd nyomja meg a mbot a megerősítéshez. A következő szám villog. Ugyanazt a módszert használja a többi szám kitöltéséhez. Ezután a “P in!” gördül, az első szám villog, majd az egy az global válassza ki a kívánt számot, majd nyomja meg az mbot a megerősítéshez. A következő szám kezd villogni. Ugyanezzel a fenti módszerrel sorra válassza ki a többi számot is. Például, az új PIN-kód 0326-ra van beállítva. Azután felvillan a “P gordűó felirat, és ismét az első szám kezd villogni. Használja ugyanezt a módszert az új PIN-kód (a jelen példában) bevétele. Majd a “P gordűó felirat fog villogni a kijelzőn. Ön sikeresen megváltoztatta a PIN-kódját.
P In
0 ---
START HOME OK
START HOME OK
START HOME OK
Csak referenciaként
(2) Az év, dátum és óra beállítása
Az év, dátum és óra beállításai kötelező beállítási pontok. Ha nem állítja be ezeket, az befolyásolja a következő beállítási lépésben a munkaütemezési időt. Ezeket a tételeket az alábbi sorrendben kell beállitani: év, dátum, idő. Az év beállításához tartsa lenyomva a mbot 3 másodpercig, amíg az ikon és egy szám villog a kijelzön, például Használja a vagy gombokat a kívánt évszám kiválasztásához. Majd nyomja meg a mbot a megerősítéshez, hogy befejezze az évszám beállítását.
Csak referenciaként
Eközben az 1. lon ismét villogni kezd, és megjelenik egy szám, amely a dátumot jelzi, például a 0929, ami azt jelenti: szeptember 29. Amikor a 09 villog, használja a 3. gy gombot a megfelelő szám kiválasztásához, majd nyomja meg a gmbot a megerősítéshez. Azután a kezd villogni. A fenti módszerrel válassza ki a megfelelő számot, majd nyomja meg a gmbot a megerősítéshez, hogy befejezze a dátum beállítását.
START HOME OK
Csak referenciaként
Eközben sz ikon ismét villogni kezd, és a kijelzön megjelenik egy szám, amely az időt jelzi (óra:perc), például. Ankor a villog, használja a vagy mmbot a megfelelő szám kiválasztásához, majd nyomja meg a mmbot a megerősítéshez. Azután a kezd villogni, használja a fenti módszert a megfelelő szám kiválasztásához, majd nyomja meg a mmbot a megerősítéshez. Ezzel most kész az idő beállítása, és a Landxcape™ belép a készenlét oldalra.
START HOME OK
Csak referenciaként
START HOME OK
Készenlét oldal
[3] Alapértelmezett munkarend
A Landxcape™ alapértelmezett munkaideje az alábbi táblázatban található:
Menetrend
| Terület (m2) | Vasámap | Hétfő Kedd | Szerda | Csütörtök | Péntek | Szombat |
| 50 / | / munka | / / munka | / | | | | |
| 100 | / | / | munka | / | / | munka | / |
| 150 | / | munka | / | munka | / | munka | / |
| 200 | / | munka | munka | munka | munka | munka | / |
| 300 | / | munka | munka | munka | munka | munka | / |
| 400 | / | munka | munka | munka | munka | munka | / |
| 500 | / | munka | munka | munka | munka | munka | / |
| 600 | / | munka | munka | munka | munka | munka | / |
| 700 | / | munka | munka | munka | munka | munka | / |
| 800 | / | munka | munka | munka | munka | munka | / |
| 900 | / | munka | munka | munka | munka | munka | / |
| 1000 | / | munka | munka | munka | munka | munka | / |
(4) A munkaterület beállítása
Tartsa lenyomva 3 másodpercig a gombot. Amikor az ikon villog, nyomja meg a gombot. A kijelzön villogni kezd egy szám, például az ami a lenyírandó füves térség területe négyzetméterben kifejezve. A működési idő automatikusan be lesz állítva a kertje méretének megfelelően. . Használja a vagy mbokat a füves terület beállításához, azután nyomja meg a gombot a megerősítéshez. Azután a Landxcape ^TM belép a készenléti oldalra.
Csak referenciaként
(5) Az alapértelmezett indítási idő módosítása
Az alapértelmezett 9:00 órás kezdési időpont bármikor megváltoztatható. Először nyomja meg egyszerre a START gombot, amíg az órajel villogni nem kezd. Ezután nyomja meg a START y go HOMP it az órajel beállításához, majd nyomja meg a OK gombot a megerősítéshez. Most a percjel villog. Nyomja meg a START vagy HOME gombot az percjel beállításához, majd nyomja meg a OK gombot a megerősítéshez. A kezdési idő beállítása befejeződött. Állítsa be például az időt 14:08-re, és a Landxcape™ 14:08-től kezdi meg a fűnyírást.
Csak referenciaként
4.4 Mennyire hatékonyan fog füvet nyírni az ön Landxcape™-je?
A fünyírás időtartama minden egyes füves terület esetén eltér egymástól és alábbi tényezőktől függ. Fokozatosan állítson a Landxcape™ gép számára megszabott fünyírási időtartamon, és addig állítgasson ezen ameddig megtalálja a legmegfelelőbb beállítást.
Landxcape™ fünyíroja különböző méretű területek pázsitját képes lenyírni, de fünyírási kapacitása az alábbi tényezöktől függ:
• A pázsítot alkotó fű fajtáitól és azok növekedési sebességétől
• A vágóélek élességétől
- Nedvességtől
• Hömérséklettöl
• A pázsitos területen található akadályok számától.
A legtöbb fünyírógéptől eltérően a Landxcape™ gép oldalsó akkutöltési rendszert használ, ezért a közelében található fü legnagyobb részét is lenyíra. Söt, a töltőbázis alján létrehozott nyilások nem akadályozzák a töltőbázis alá került füszálak növekedését, így idővel a töltőbázis elegáns megjelenésűvé válik.
A Landxcape™ vágásmagassága állítható (az adott vágásmagasságot lásd a Müszaki adatok és Megfelelőségi nyilatkozat dokumentumokban). A Landxcape™ első bekapcsolása előtt kézi fünyíróval vágja vissza a füvet legfeljebb 9 cm magasságúra. Majd állítsa be a Landxcape™ készüléke vágási magasságát maximális értékre az első fünyíráshoz. (Lásd F. ábra) Landxcape™ gépe száraz időben nyír a legjobban. Mindaddig, amíg a gyep erős, a Landxcape™ esős napokban is működhet. Rendszeresen ellenőrizze és tisztítsa meg a fünyírót.
A Landxcape ^™ nem kedveli a villámlásokkal kisért viharokat. Ilyen viharok esetén óvja a Landxcape ^™ gépet, szüntesse meg a töltőbázis és a behatároló huzal áramellátását, és tiltsa le a Landxcape ^™ akkujának újratöltését.
Landxcape ^™ gépe imádja a fűnyírást, de ehhez a fűnyíró késeket megfelelő állapotban kell tartani. A Landxcape ^™ sokmindent egyedül végrehajt, de néha az ön segítségére is szüksége van, hogy ne okozzon károkat saját magában.
- Soha ne hagyja, hogy a Landxcape ^TM kavicsos területre tévedjen.
- Intézkedjen, illetve távolítsa el azokat az akadályokat, amelyekre a Landxcape™ véletlenül felkapaszkodhat, mert olyankor a késforgató tárcsa is megsérülhet.
- Minden törmeléket vagy idegen tárgyat távolítson el a pázsitjáról.
5. App
Landxcape™ készüléke képes az okostelefonon keresztüli csatlakozásra. A Landxcape™ okostelefonos alkalmazás segítségével módosíthatja a Landxcape™ általános beállításait, illetve megtekintheti a készülék állapotát és hibaüzeneteit.
Az App-nek a Landxcape™ géphez való csatlakoztatása előtt végrehajtandó lépések listája
1. Iépés: Ellenőrizze az okostelefonját
- Győződjön meg, hogy a Wi-Fi, amelyhez okostelefonját csatlakoztatták, 5 GHz helyett csak 2,4 GHz-es.
Példáu:
TP-LINK_5G_34A0
- Ellenőrizze, hogy az alkalmazás legújabb verziója található az okostelefonon.
2. lépés : Ellenőrizze a Landxcape™ gépét
- Győződjön meg, hogy Landxcape™ gépe ugyanabban a routeres környezetben található, mint az ön okostelefonja.
- Győződjon meg, hogy Landxcape™ gépén a legfrissebb verziójú firmware fut.
- Győződjön meg, hogy Landxcape™ gépe és okostelefonja a lehető legközelebb áll egymáshoz a csatlakoztatás során (maximum 3 m-re).
- Győződjön meg, hogy Landxcape™ gépe és routere a lehető legközelebb áll egymástól a csatlakoztatás során (maximum 3 m-re).

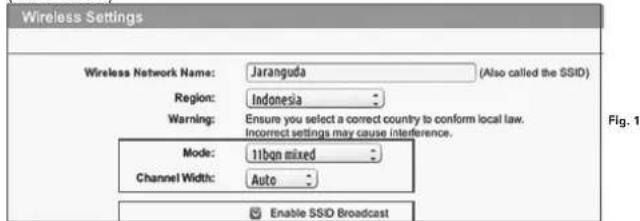

3. lépés: Ellenőrizze a routert
- Győződjön meg, hogy routere 2,4 GHz-es vagy 2,4 GHz és 5 GHz-es kombinációjú, de ön mindig csak a 2,4 GHz-es frekvenciasávot aktiválja.
- Gyözödjön meg, hogy routere wireless beállításának 802.11-es üzemmódja b/g/n kombinációjú. (Lásd 1ábra)
- Győződjön meg, hogy routere wireless beállításának csatornája/sávszélessége Auto vagy 20M, vagy 20M és 40M kombinációja. (Lásd 1 ábra)
- Amikor a gépet az App-hez csatlakoztatja, győződjön meg, hogy routerén
kiválasztották az Enable the SSID Broadcast function (Az SSID-adás funkció engedélyezése) opciót. A sikeres csatlakoztatás után bezárhatja ezt az opciót. (Lásd 1 ábra)
5. Győződjön meg, hogy a DHCP funkció aktiv. (Lásd 2 ábra)
- Amennyiben "Fritz!box" routere van, győződjön meg arról, hogy a beállításoknál aktiválták az "Allow communication between devices in same network" (Az egyazon hálózatú készülékek közötti kommunikáció engedélyezése) opciót.

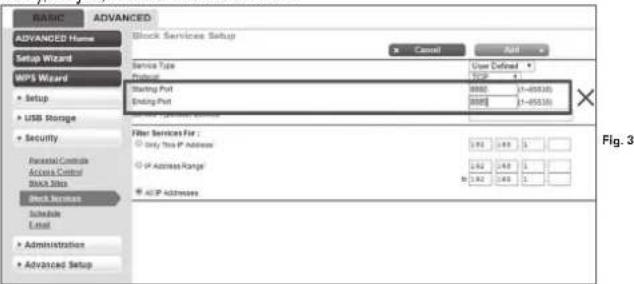

- Győződjön meg, hogy a 8883 TCP port nyitva áll. Amennyiben zárolt (Lásd 3 ábra), kérjük, módosítsa a beállítást.
ADVANCED Home
Setup Wizard
MP5 Wizard
► Setup
► USB Storage
► Security
Reversal Controls
Access Control
Stack Bits
Block Services
Schedule
Level
► Administrations
► Advanced Setup
Block Services Setup
Cancel Add
Service Type User Defined
Frontier Start Port 31-450(10)
Ending Port 31-450(10)
Filter Services For :
● Only Info IP Address 1.92 2.68 3.0
○ IP Address Range 1.92 2.68 3.0
● ACP Addresses 1.92 2.68 3.0
Fig. 3
Az okostelefon és a Landxcape™ csatlakoztatása:
- lépés: A Landxcape™ App letötléséhez olvassa be az alábbi QR-kódot, vagy töltse le az alkalmazást a Playstore-ból (Google-Android) AppleStore-ból (Apple iOS) vagy a weboldalunkról. www.landxcape-robotics.com.
- lépés: Nyomja 3 másodpercig a 📄nt, a iko 📊lilogni fog. Válassza ki az ikont a START vagy HOME gombokkal , majd erősítse meg a OK gombbal.
Csak referenciaként
- lépés: Lépjen be a Landxcape™ alkalmazásba, majd kövesse az utasításokat a Wi-Fi csatlakoztatásához.
*A sorozatszám a Landxcape™ hátoldalán található, az ábrán látható helyen. (Lásd G. ábra)
MEGJEGYZÉS :
- Ha megváltoznak a Wi-Fi adatai, a Landxcape ^TM készüléket újra be kell állítani a 3. lépésnek megfelelően.
- Ha a Landxcape ^TM olyan helyen van, ahol gyenge a Wi-Fi jel, vagy nincs Wi-Fi jel, előfordulhat, hogy a mobilalkalmazás által küldött utasítások nem kerülnek végrehajtásra azonnal. A Landxcape ^TM megkapja az utasításokat, amikor olyan helyre ér, ahol jó a Wi-Fi jel.
- A stabil kapcsolatot biztosító erős Wi-Fi jel érdekében javasoljuk, hogy telepítsen Wi-Fi erősítőt, hogy lefedje azokat a területeket, ahol gyenge vagy nincs Wi-Fi jel.
6. A behatároló huzalra vonatkozó alapfogalmak
6.1 A behatároló huzal lecövekelése
Használja a mellékelt hosszmérő eszközt a pázsit szélétől való távolság helyes megállapítására (több mint 26 cm). Ez egy ajánlott távolság! A huzal megfelelő telepítése érdekében, használja a mellékelt hosszmérő eszközt.
Ha szomszédja is Landxcape™ gépet használ, akkor legalább 1 méternek kell lennie a területhatároló huzal és a szomszédok között.
A területhatároló huzalnak pontosan kell kijelölnie a fúnyírásra
kiszemelt területet. Landscape™ gépe megzavarodik, ha a fünyírásra kijelölt területen a behatároló huzal kanyarokat vagy hurkokat képez (Lásd H. ábra). Ha a fünyírásra kijelölt terület körülhatárolásakor még marad huzalja, a többletet vágja le és egy különálló helyen tárolja. Azonban a kurtítással vigyázni kell, mert a töltőbázisnál elegendő hossznak kell maradnia a csatlakotatás és a földbe temetés után is.
6.2 A behatároló huzal földbe temetése
Amennyiben a behatároló huzal földbe temetését tervezi, mi azt ajánljuk, hogy a behatároló huzalt először a pázsitba kövekelje, és csak majd azután végezze el az esetleg szükséges állítgatásokat. A behatároló huzal telepítésének befejezése után, azt javasoljuk, hogy adjon parancsot Landxcape™ gépének a területhatároló huzal követésére. Ezt a parancsot a az gojik megnyomásával lehet aktiválni. Ily módon a Landxcape™ hozzászokik az új kömyezethez. Miközben figyelemmel követi azt a módot, ahogy a Landxcape™ megkeresi a töltőbázist, ön még állíthat a behatároló huzal útvonalán, hogy Landxcape™ robotizált fűnyírógépe akadálymentesen megtalálhassa a töltőbázisát. A huzal földbe temetése előtti módon, mindig sikeresen vissza fog térni a töltőbázisához.
6.3 A behatároló huzal összekapcsolása
Használjon csatlakozót, ha a behatároló huzalokat meg kell hosszabbítani és össze kell kapcsolni(csak bizonyos modellek esetében, lásd a Műszaki adatok és Megfelelőségi nyilatkozat dokumentumokat). Ez a csatlakozó vízálló és megbízható elektromos összeköttetést biztosít a huzalvégek között. A két huzalvéget illessze a csatlakozó három furatának két furatába.
Bizonyosodjon meg arról, hogy a huzalvégek teljesen bementek a csatlakozóba. Ha helyesen járt el, ezek a huzalvégek feltünnek a csatlakozó másik végén található átlátszó övezetben. (Lásd I ábra) Használjon egy fogót a csatlakozó tetején található gomb teljes lenyomásához. (Lásd J1, J2 ábra)
FIGYELEM! A csatlakoztatáshoz mi nem javasoljuk a behatároló huzal szokványos szigetelőszalagos összekapcsolását vagy csavarral ellátott kapocstestbe való befogását, mert a talajban levő nedvesség korrodálhatja a vezetéket és az áramkör megszakadhat egy idő után.
7. Szoftverfrissítés
Landxcape™ gépének szoftverét azonnal frissíteni lehet, ha új verziók jelennek meg. A legfrissebb gépvezérlő szoftvert www.landxcape-robotics.com weboldalunkról lehet letölteni.
1.módszer: USB-s pendrive révén történő frissítés. Lásd alább a letöltési és telepítési utasításokat:
(1) Keresse meg a legfrissebb veziót a: www.landxcape-robotics.com honlapon. A fájlt egy üres, FAT32-es szabványban formázott USB flash meghajtóra mentse el. Az összes addig létező fájlt törölje a flash-meghajtóról, és ellenőrizze a formátumát. Amennyiben a meghajtót nem FAT32 szabványban formázták, formázza újra azt.
MEGL.: A friss szoftver tömörített fájlként töltödik le. A telepítési folyamat csak akkor folytatható, ha először kicsomagolja a tömörített fájlt.
(2) Helyezze a Landxcape ^TM gépet egy biztonságos és vízszintes felületre. Nyomja meg a 📋mbot a Landxcape ^TM fűnyírója kikapcsolásához.
(3) Illessze be az USB meghajtót (flash meghajtó) a gép portjába. (lásd a K1 ábrát)
(4) Kapcsolja be a Landxcape ^TM fünyírót. A frissítés automatikusan elkezdődik. Várjon, amíg megjelenik a kijelzőn az "Gásd K2. ábra), majd távolítsa el az USB meghajtót (pendrájvot), és csukja be szorosan a védőborítót. Amikor a kijelzőn megjelenik a "a frissítés kész, és a Landxcape ^TM belép a PIN kód oldalra.
- módszer: Frissítse mobiltelefonon keresztül (csak bizonyos modellek esetében, lásd a Műszaki adatok és Megfelelőségi nyilatkozat dokumentumokat).
Ha a Landxcape™ okostelefonhoz csatlakozik a Landxcape™ appon keresztül, ellenőrizheti a szoftververziót.
A dobozban található kézikönyv adatai a tömegtermelésben használt alapértelmezett szoftverre vonatkoznak. Előfordulhat, hogy az új szofververzió egyes új funkciót ez a kézikönyv még nem tartalmazza. Amennyiben az új szoftver olyan új beállításokat is felkínál, amelyek nincsenek a könyvben, kérjük, látogassa meg a www.landxcape-robotics.com honlapot és töltse le a legfrissebb kiadású kézikönyvet.
8. Karbantartás
Landxcape™ gépét időnként ellenőrizni kell. A Landxcape™ gép keményen dolgozik és ezért egy idő után alapos tisztításra és egyes kopott alkatrészek cseréjére szolgál. Soha ne használja meghibásodott On/Off (Be-/Kikapcsolás) gombbal a Landxcape™.
Bármilyen szervizelési vagy karbantartási beavatkozás előtt kapcsolja ki a gépet.
A következőkben segíteni akarunk önnek Landxcape™ gépe megfelelő karbantartásában.
8.1 A kések élének megőrzése
FIGYELEM: Tisztítás, beállítás vagy késcsere előtt mindig kapcsolja ki (OFF) Landxcape™ gépét, és mindig viseljen sztyúket.
FIGYELEM: Az új kések beillesztésekor ügyeljen arra, hogy az ÖSSZES kést kicserélje. Az új kések beillesztésékor azokat új ikal rögzítse. Ez egy nagyon fontos követelmény az él megfelelő e és az éllforgató tárcsa egyensúlya szempontjából. Ha a csavarok k, súlyos sériülések történhetnek.
Ez a Landxcape™ gép a többi fünyírógéptől eltérő módon nyírja a füvet. Fünyíró kései mindkét oldalon borotvaélesek, és a maximális fünyírási kapacitás érdekében mindkét irányba elfordulnak (Lásd L. ábra). Az ön Landxcape™ gépében található késeknek 2 vágóélük van. Mindkét vágóél használata érdekében a késes forgótárcsa találomszerűen fog előre vagy visszafelé forogni. Az előbbi funkcióknak köszönhetően csökkent a vágóélek cseréjének gyakorisága. Ha a gép napi fünyírásra van programozva, az egyes kések éle 2 hónapig fog tartani. Folyamatosan ellenőrizze a kések állapotát, és ha azok csorbák vagy sérültek, cserélje ki őket. Ha a kések tompává és kopottá váltak, azokat a Landxcape™ gépéhez mellékelt cserekésekre kell cserélni. Cserekéseket azonban legközelebbi Landxcape™ forgalmazójánál is talál.
A. A kések cseréje
Bizonyos idő után, általában minden szezonban, a Landxcape™ gép késeit ki kell cserélni. Ezért mi azt ajánljuk, hogy az össsszes kést egyidőben cserélje ki. Ehhez felhasználhatja a Landxcape™ géphez mellékelt cserekészlet egyikét, és a mellékelt késrögzítő csavarokat.
A Landxcape™ gép káéseinek cseréje előtt kapcsolja ki a gép áramellátását, és húzzon védőkesztyűket. Ezután kövesse az alábbi lépéseket:
- Finoman fordítsa fel a Landxcape ™ gépet.
- Távolítsa el az akkucsomag fedelét és vegye ki az akkucsomagot.
- Csavarozza ki a késrögzítő csavarokat egy csavarhúzóval. (Lásd M ábra)
- Rögzítse jól az új késeket az új csavarokkal.
- Helyezze vissza az akkucsomagot és az akkurekesz fedelét.
Fontos: A kés késtárcsára való csavarozása után bizonyosodjon meg, hogy a kés akadálymentesen tud forogni.
8.2 A robotizált gép tisztán tartása
FIGYELEM: Tisztítás előtt mindig kapcsolja ki (OFF) a Landxcape™ gépet. A késforgató tárcsa tisztítása előtt húzzon sztyűket és ne használjon csapvizet.
A. Készülékház tisztítása
Landxcape™ gép boldogabb lesz és többet fog élni, ha rendszeresen megtisztítják. Mivel Landxcape™ gépe elektromos, a tisztítását óvatosan kell végezni. Ezért NE használjon tömlöt, magasnyomású mosókat vagy folyóvizet Landxcape™ gépe tisztításához. A legmegfelelőbb a vízzel töltött sprayező műanyag flakon. A készülékház tisztításához egy puha kefét vagy egy rongyot is használhat, de ne használjon oldószereket vagy tisztítószereket (Lásd N ábra). Végezetül pedig, ügyeljen arra, hogy minden gépre rakódott fűszál és hulladék el legyen távolítva.
B. A robotizált fümyírógép aljának tisztítása
Emlékeztetjük, hogy most is fontos a Landxcape™ gép áramellátásának a megszakítása (OFF) az ON/Off gomb segítségével, és a védőkesztyűk viselete. Ezen előfeltételek nélkül ne érintse meg a késforgató tárcsát. Ahhoz hogy hozzáférjen az aljához, először fordítsa fel a Landxcape™ gépet. Ily módon láthatóvá válnak a következők: a késtárcsa, az alváz, az elülső
kerék és a meghajtó kerekek. Egy puha kefével vagy egy puha ronggyal alaposan tisztítson meg minden alkotóelemet.
FIGYELEM: A Landxcape™ gép alját SOHA ne tisztítsa vízsugárral, mert bizonyos alkotóelemek megkárosodhatnak. (Lásd O1, O2 ábra)
Forgassa meg a késtárcsát, hogy meggyőződjön annak akadálymentes forgásáról. Ellenőrizze, hogy a kések akadálytalanul forognak-e a rögzítő csavarok tengelye körül. Ha léteznek, távolítsa el az akadályokat.
FONTOS: Távolítson el minden beakadt hulladékot, nehogy a késtárcsa megsérüljön tölük. A legkisebb repedés is csökkenti Landxcape™ gépének fünyírási teljesítményét.
C. A csatlakoztató csapok és a töltöcsíkok tisztítása
Tisztítsa meg a töltőbázison található csatlakoztató csapokat és a Landxcape™ gépen található töltőcsíkokat. Rendszeresen távolítsa el a csatlakoztató csapokra és a töltőcsíkokra rakódott füszálakat és mocskot, hogy mindig sikerüljön feltölteni a Landxcape™ gép akkuját.
8.3 Az akkucsomag élettartama
A Landxcape™ gép "lelke" a 20 voltos lítium-ion akkucsomag. Az akkumulátor megfelelő tárolásához kérjük, győződjön meg róla, hogy az teljesen fel van töltve, és tartsa hűvös, száraz helyen.
MEGJ.: A Landxcape ^TM gép ajánlott üzemeltetési hömérséklet-tartománya 0-55°C között található.
A Landxcape™ gép akkumulátorának élettartama különféle tényezöktöl függ, és ezek a következők:
- Milyen évszakokra esik a fünyírási szezon az ön régiójában,
• A Landxcape ™ napi üzemóráinak számától
- Az akkumulátor tárolás közbeni gondozásáról.
A Landxcape™ gépet behatároló huzal nélkül, manuálisan is fel lehet tölteni.
- Csatlakoztassa a töltőbázist egy megfelelő áramforráshoz. Felgyullad a töltőbázis zöld fényű lámpája.
- Miután kikapcsolta, a Landxcape ™ gépet helyezze kézzel a töltőbázisába. (Lásd P. ábra)
- A töltőbázis LED-je zöld fénnyel villog, ezek után elkezdódik az akku feltöltése.
8.4 Téli tárolás
Landxcape™ gépe többet és hibamentesebben "él", ha télen "hibernálhat".
Habár nagyon robusztus, mi mégis azt ajánljuk, hogy télen Landxcape™ gépét kerti barakkjában vagy garázsában tárolja.
Mielőtt Landxcape™ gépét téli hibernálásra viszi, azt ajánljuk, hogy végezze el a következőket:
- Alaposan tisztítsa meg a gépet
- Töltse fel teljesen az akkumulátort, és távolítsa el a Landxcape készülékből.
- Szüntesse meg a gép áramellátását
Az akkumulátor élettartamának maximalizálásához töltse fel teljesen az akkumulátort, és távolítsa el a Landscape™ készülékből, mielőtt eltenné télire.
FIGYELEM: Óvja a víztől a Landxcape™ gép alját. SOHA ne fordítsa fel és ne tárolja úgy a Landxcape™ gépet, ha víz hatolt
A behatároló huzalt a talajon lehet hagyni, de a huzal végeit oltalmazni kell és egy zsírral teli dobozba érdemes dugni. Ha a töltőbázist télen is kint hagyja, hagyja csatlakoztatva a területhatároló huzalt.
MEGJEGYZÉS: Amint megszünteti a Landxcape™ gép téli hibernálását és ismét munkába állítja, győződjön meg a töltőcsíkok és a csatlakoztató csapok tiszta mivoltáról. Ha szükséges, tisztjtsa meg őket egy finom szemcséjű csiszolóvászonnal.
8.5 Akkucsere
FIGYELEM: Mindennemű beállítás, csere vagy javítás előtt nyomja meg az ON/OFF gombot, és állítsa az Off (Kikapcsolva) pozícióba. Beállítás vagy késcsere előtt mindig kapcsolja ki (OFF) Landxcape™ gépét, és mindig viseljen védőkesztyúket.
Ha akkucserére van szükség, kövesse az alábbi lépéseket:
- Finoman fordítsa fel a Landxcape ™ gépet.
- Csavarozza ki az akkurekesz fedelét rögzítő csavart. Távolítsa el a az akku fedelét. (Lásd Q1. ábra)
- Óvatosan emelje ki a régi akkut. Nyomja meg a retesz nyelvét és oldja a csatlakozókat. (Lásd Q2. ábra)
MEGJEGYZÉS: Ne ráncigálja a kábeleket. Fogja meg a csatlakozókat és úgy oldja a kapcsot.
- Csatlakoztasson egy eredeti új akkut a csatlakozók bereteszelt pozícióba való illesztésével. (Lásd Q3, Q4 ábra)
- Illessze be az akkut az ábrán látható módon (Lásd Q5 ábra) Helyezze vissza a fedelet és húzza meg jól a rögzítő csavarokat.
9. Funkciókat jelző üzenetek
| Kijelző Üzenet Teendő | |
| -F! - | Eső miatti késleltetés aktiválva. Nincs semmi teendő. | |
10. Hibäüzenetek
| Tünet Ok Teendő | | |
| -81- | A LandxcapeTMamunkavégzés övezetén kívülrekedt. | 1. Ha a LandxcapeTMgép kikerült a munkavégzés övezetéből: kapcsolja ki a gépet és vigye vissza a neki kijelölt területre. Kapcsolja be a gépet. Nyomja meg aSTART, majd azOKgombot.2. Ha a LandxcapeTMgép a munkavégzés övezetén belül található, ellenőrizze, hogy a töltőbázis LED-je zöld fennyel világít-e. Ha nem, ellenőrizze, hogy a töltőbázis megfelelően csatlakozik-e a töltőhöz, és hogy a töltő megfelelő áramforráshoz van-e csatlakoztatva. Ha mindent rendben talál, akkor a területhatároló huzal végei hibásan vannak összekötve, és a végeket fel kell cserélnie.3. A töltő piros jelzőfénye bekapcsol, erősítse meg, hogy a határdrót jól van csatlakoztatva a töltőaljzat rögzítőelemeihez. Ha a probléma továbbra is fennáll, ellenőrizze, hogy a határdrót nem lett-e elvágva. |
| -82- | Kerékhajtó motor elakadva | 1. Kapcsolja ki a gépet és vigye egy akadálymentes övezetbe.2. Kapcsolja be a gépet. Nyomja meg aSTARTajd azGQKbot.3. Ha a hibaüzenet nem tűnt el a kijelzőről, kapcsolja ki és fordítsa fel a LandxcapeTMgépet, majd vizsgálja meg a kerekeit, nehogy valami akadályozza a forgásukat.4. Minden akadályt távolítson el és fordítsa a kerekeire a gépet. Ezt követően, kapcsolja be. Nyomja meg aSTARTajd azgoQKbot. |
| -83- | Késtárcsa elakadva | 1. Kapcsolja ki a gépet.2. Fordítsa fel a LandxcapeTMgépet és vizsgálja meg a késtárcsát, nehogy valami akadályozza a forgását.3. Távolítsa el az esetleges akadályokat.4. Fordítsa a kerekeire a LandxcapeTMgépet, és vigye olyan helyre ahol alacsony fű van. Esetleg állítson a fűnyírási magasságon;5. Kapcsolja be a gépet. Nyomja meg aSTARTajd azgQKbot. |
| -84- | A LandxcapeTMgépmegakadt. | 1. Kapcsolja ki a gépet.2. Vigye a LandxcapeTMgépet egy akadálymentes pázsitos területre.3. Kapcsolja be a gépet. Nyomja meg aSTARTajd azgQKbot.4. Ha a hibaüzenet nem tűnt el a kijelzőről, kapcsolja ki és fordítsa fel a LandxcapeTMgépet, majd vizsgálja meg. Vizsgálja meg, hogy valami nem akadályozza-e a kerekek forgását.5. Minden akadályt távolítson el és fordítsa a kerekeire a gépet. Ezt követően, kapcsolja be. Nyomja meg aSTARTajd azgoQKbot. |
| -85- | A LandxcapeTM gépet felemelték. | 1. Kapcsolja ki a gépet.2. Vigye a LandxcapeTM gépet egy akadálymentes pázsitos területre, majd kapcsolja be.Nyomja meg aSTARTajd az go###ot.3. Ha a hibaüzenet nem tűnt el a kijelzőről, kapcsolja ki és fordítsa fel, kapcsolja ki a LandxcapeTM fűnyírót, majd fordítsa fejjel lefelé, és ellenőrizze, nincs-e ott valami, ami megakadályozza a kerekek forgását.4. Minden akadályt távolítson el és fordítsa a kerekeire a gépet. Ezt követően, kapcsolja be.Nyomja meg aSTARTajd az go###ot. |
| -86- | A LandxcapeTM gépet felfordították. | Fordítsa vissza a kerekeire a LandxcapeTM gépet. Nyomja meg a ,STARTajd az go###ot. |
| -87- | Akkumulátor hiba | 1. Ellenőrizze az akkumulátor hőmérsékletét. Ha a hőmérséklet túl magas, várja meg, amíg az akkumulátor lehül. Nyomja meg azSTARTajd .OK2. Cserélje ki újra az akkumulátort. Indítsa újra a LandxcapeTM fűnyírót. Nyomja meg azSTARTmajd OK3. Ha a hiba ismételten előfordul, próbáljon változtatni a munkaütemezésen. |
| -88- | Túl sokáig tart, hogy a LandxcapeTM visszatérjen a töltőaljzatra. | Kézi úton dokkolja a LandxcapeTM fűnyírót a töltőaljzatra a töltéshez. Miután a LandxcapeTM teljesen fel lett töltve, Nyomja meg azSTARTajd .OK |
| -89- | Ez ugy fordulhat elő, hogy a routere tapellatas nelkul maradt vagy On megvaltoztatta a wifi routeret vagy a halozati szolgaltatojat. | Kerjuk, csatlakoztassa ujra a LandxcapeTM ot arra a wifi-halozatra, amellyel eredetileg parositva lett.Ha ez nem lehetseges, lepjen kapcsolatba a Vevőszolgaltattal. |
| -8E- | Ismeretlen hiba. | Indítsa újra a LandxcapeTM fűnyírót. Nyomja meg azSTARTajd .HOKhibaüzenet továbbra is a kijelzőn marad, segítségért vegye fel a kapcsolatot a szakszerviz munkatársával. |
MEGJEGYZÉS
- A gép bekapcsolása előtt mindig ellenőrizze, hogy az a saját területén belül van vagy sem. Ha nincs így, akkor a kijelzőn a “- ∈ : -” üzenet fog nmegjelenni. Ez az üzenet jelenik meg akkor is, ha olyankor kapcsolják be, amikor a gép pontosan a behatároló huzal felett található.
- Ha valamilyen okból (kerti ünnepség, játszó gyerekek) Landxcape ^TM gépét a töltőbázisán szeretné pihentetni: nyomja meg a és az gombokat. Landxcape ^TM gépe visszatér a töltőbázisára és újabb parancsig ott is marad. A Landxcape ^TM kikapcsolásához nyomja meg a .
- Amennyiben egy rendellenesség a pázsit ugyanazon a részén ismétlődik, lehet hogy a behatároló huzallal van valami baj. Ilyenkor lapozzon a huzaltelepítési utasításokhoz, és ellenőrizze a huzal telepítését és a gép konfigurálását.
- Ha pázsitja két különálló övezetre van választva és azokat egy 1 m-nél keskenyebb folyosó köti össze, csak az egyiken lesz töltőbázis. Ha a Landxcape™ gép akkuja lemerült, vigye kézben a töltőbázishoz. Ezt követően elindul az akkutöltési folyamat.
- Amennyiben Landxcape ^TM gépe egyszer rendellenesen működik, próbálja újraindítani. Ha a problémát nem sikerült megoldani, vegye ki, majd helyezze vissza az akkut. Ha a probléma nem sikerült megoldani, kérjük, lépjen kapcsolatba egy Landxcape ^TM szerviz képviselővel.
- Soha ne mossa a gépet magasnyomású mosóval. Ez az akku vagy a gép károsodását okozhatja.
11. Hibakeresés
Ha Landxcape™ gépe rendellenesen működik, nézze át ezt a Hibakeresési útmutatót. Ha a rendellenesség továbbra is fennáll, lépjen kapcsolatba a gép forgalmazójával.
| Tünet Ok Teendő | | |
| A töltőbázison található LED nem gyullad fel. | Nincs áramellátás. | Ellenőrizze a tábkábel csatlakoztatását a töltőhöz és a töltő csatlakoztatását egy megfelelő áramforráshoz. |
| Czerwona dioda stacji ładowania włączy się. | Przewód graniczny nie jest podłączony. | Upewnić się, że przewód graniczny został prawidłowo podłączony do stacji ładowania. Upewnić się, że przewód graniczny nie jest przerwany, zwłaszcza na końcach drutu. |
| A LandxcapeTM gép bekapcsol, de a késtárcsa nem forog. | A LandxcapeTM keresi a töltőbázisát (Kivéve, ha a megnyomja a [IMAGE], h [IMAGE] visszaküldje a töltőaljzatra). | Ez természetes, mivel a LandxapeTM gép akkuját időnként fel kell tölteni. A késtárcsa soha nem forog, amikor a gép automatikusan keresi a töltőbázisát. |
| A LandxcapeTM gép vibrál. | Lehet, hogy a kések megsérültek. Ellenőrizze a késtárcsa állapotát. | Ellenőrizze a késeket, és ha sérültek, cserélje ki őket. Távolítsa el a hulladékokat és az idegen tárgyakat a késekről és a késtárcsáról. |
| A fű egyenetlenül van lenyírva. | A LandxcapeTM gép napi munkaórái nem elegendőek. | Adjon még órákat a fűnyírás időtartamához. |
| Túl nagy a lenyírandó pázsitfelület. | Próbálja csökkenteni a lenyírandó terület méretét, vagy adjon még órákat a fűnyírás időtartamához. |
| Tompák a kések. | Cserélje ki az összes kést és az összes csavart, hogy megmaradjon a késtárcsa egyensúlya. |
| A fűszálak hosszához képest, a fűnyírás magassága túl alacsonyra van állítva. | Emeljen a fűnyírási magasságon, majd fokozatosan csökkentse. |
| Fű vagy egyéb tárgyak tekeredtek a késtárcsára. | Ellenőrizze a késtárcsát és távolítsa el a rárakódott füvet vagy egyéb tárgyakat. |
| Fő rakódott a késtárcsára vagy a motorvédő burkolatra. | Gondoskodjon a késtárcsa akadálymentes forgásáról. Azonban előfordulhat, hogy a teljes késtárcsát le kell szerelnie a hulladékok eltávolításáért. |
| LandxcapeTM gépe a munkavégzés övezetén belül tartózkodik és a behatároló huzalt is csatlakoztatták. Ennek ellenére a kijelzön mégis a “-” gzet net látható. | A behatároló huzal végei fordítva vannak befogva a kapcsokba. | Cserélje fel a behatároló huzal végeit. |
| A hatádrót megtört. | Csatlakozók segítségével javítsa meg a sérült hatádrótot. |
| Az újratöltési időtartam jócskán meghaladja a megadott időtartamot. | Gyenge érintkezés a töltőcsíkra rakódott huladékok miatt. | Tisztítsa meg egy ronggyal a töltőbázison található érintkező csapokat és a LandxcapeTM gépen található töltőcsíkot. |
| A magas hőmérséklet miatt aktiválódott a töltésvédő program. | Helyezze árnyékos helyre a töltőbázist vagy várja meg a hőmérséklet csökkenését. |
| A gép akkuja nem töltödik. | Nincs áramellátás. | Ellenőrizze a tábkábel csatlakoztatását a töltőhöz és a töltő csatlakoztatását egy megfelelő áramforráshoz. |
| Kézi töltés közben a töltő hibásan működik. Lásd kézi töltés, 8.3. szakasz. |
| A LandxcapeTM gép üzemideje egyre csökken két akkutöltés között. | Valami beakadt a késtárcsába. | Szerelje le a késtárcsát és tisztítsa meg. A fű túl magas és túl vastag. |
| A LandxcapeTM gép nagyon remeg. | Ellenőrizze a késtárcsát és a késeket. Távolítsa el a késekre és a késtárcsára rakódott hulladékokat és idegen tárgyakat. |
| Gyenge vagy túl régi az akku. Cserélje ki az akku. |
| A LandxcapeTM gép nem a megszabott időpontban kezd dolgozni. | Az óra rosszul van beállítva. Állítsa be az órán a pontos időt, lásd 4.3. szakasz. |
| Helytelenek a LandxcapeTM gép beprogramozott fűnyírási időpontjai. | Módosítsa a fűnyírógép előzőleg beállított start és stop időpontjait. |
| A LandxcapeTM gépet manuálisan csatlakoztatták a töltőbázishoz. | Nyomja meg a majd az goépokat. |
| Az akkumulátor nem töltödik, mivel a hőmérséklete 55°C fölé emelkedett a nagy hőségben. | Várja meg, amíg az akkumulátor lehül. |
| A LandxcapeTM gép nem tud helyesen csatlakozni a töltőbázisához | Környezeti behatások. Indítsa újra a Landxcape | TM gépet. |
| Gyenge érintkezés a töltőcsíkra rakódott hulladékok miatt. | Tisztítsa meg egy ronggyal a töltőbázison található érintkező csapokat és a LandxcapeTM gépen található töltőcsíkot. |
| A töltőbázison található zöld fényű LED már az akkutöltés befejezése előtt felgyullad. | A töltőbázis túlmelegedett, kijelzön ez jelenik meg. | Helyezze árnyékos helyre a töltőbázist vagy várja meg a hőmérséklet csökkenését. |
| A LandxcapeTM gép átlépi a behatároló huzal által kijelölt terület határát. | A lefektetett behatároló huzal által bezárt sarkok szögei kisebbek a derékszögnél. | Ellenőrizze a behatároló huzal lefektetését és ügyeljen a sarkok kialakítására. |
| A LandxcapeTM gép nem nyírja le a bahatároló huzalon belülre eső pázsitot. | A kijelölt fünyírási övezet mérete meghaladja a LandxcapeTM gép engedélyezett fünyírási kapacitását. | Csökkentse a lenyírandó területet, vagy használjon olyan LandxcapeTM készüléket, amely nagyobb maximális terület lenyírását engedi. |
| A LandxcapeTM gép tolatni vagy forogni kezd a behatároló huzal közelében. | Egy szomszédos LandxcapeTM vagy egyéb márkás robotizált fünyírógéphez tartozó behatároló huzalt túl közel fektettek le. | Gondoskodjon arról, hogy az ön LandxcapeTM gépéhez tartozó behatároló huzal legkevesebb 1 m-re legyen lefektetve a szomszéd behatároló huzalától. |
| Nedves körülmények között a behatároló huzal elektromos jele testet kaphat a huzal összecsomózási vagy javítási helyein. | Ellenőrizze a bahatároló huzalok összecsomózását. A teljesen vízmentes csatlakozás érdekében szigetelje le az összekapcsolt végeket. |
| A behatároló huzal elektromos jele testet kap a huzal sérült szigetelése miatt. | A behatároló huzal szigetelését csatlakozók segítségével állítsa helyre. |
| Az ultraszonikus szenzor sérült. | Ellenőrizze, hogy nem került-e szennyeződés az ultraszonikus szenzorra, és tisztítsa meg. Ha a szenzor nem szennyezett, ellenőrizze, hogy a LandxcapeTM korlát és a szomszédos korlát között legalább 1 m távolság legyen. Ha a problémát nem sikerül elhárítani, forduljon segítségért a LandxcapeTMSzervizképviselethez. |
| A LandxcapeTM gép kerekei csúsznak/ farolnak vagy károsítják a pázsitot. | A LandxcapeTM gép alá különféle akadályok, pl.: gallyak és ágak kerültek. | Távolítsa el az idegen tárgyakat a LandxcapeTM gép aljáról. |
| A fű túl nedves. Várjon amíg a pázsit megszárad. | |
| A LandxcapeTM gép kifut a behatároló huzal által megszabott területről mivel túl nagy sebességgel gurult le egy meredek dombocskáról. | A behatároló huzalt 17%-nál (10°) meredekebb emelkedőn fektették le. | Költöztesse távolabb a behatároló huzalt a 17%-nál (10°) meredekebb emelkedőtkől. Ezzel kapcsolatos részleteket az Üzembe helyezési kézikönyvben talál. |
| Erro | Szoftverfrissítési hiba történt. | Próbálja meg újra a "Szoftverfrissítés" szakaszban leírtak szerint. |
| A LandxcapeTM körkörösen működik; jobbra vagy balra fordul abban az esetben is, ha nincs előtte akadály. | Az ultraszonikus szenzor sérült. | Ellenőrizze, hogy nem került-e szennyeződés az ultraszonikus szenzorra, és tisztítsa meg. Ha a szenzor nem szennyezett, ellenőrizze, hogy a LandxcapeTM korlát és a szomszédos korlát között legalább 1 m távolság legyén. Ha a problémát nem sikerül elhárítani, forduljon segítségért a LandxcapeTMSzervizképviselethez. |
| Az ultraszonikus szenzor és az alaplap közötti kábel sérült. |
| Túl közel van egy másik LandxcapeTM vagy más robotikus fünyíró korlátja. |
| Szennyeződés került az ultraszonikus szenzorra, meg kell tisztítani. |
| A fünyíró billentyűzete nem működik. | A billentyűzet sérült. Indítsa újra a Landxcape | TM készüléket. Ha a probléma továbbra is fennáll, nyomja meg 10 másodpercig a ki-bekapcsoló gombot, majd indítsa újra a LandxcapeTM készüléket. Ha a problémát nem sikerül elhárítani, forduljon segítségért a LandxcapeTMSzervizképviselethez. |
| Gyenge kapcsolat a vezérlőpanel és az alaplap közötti kábelen, vagy a kábel sérült. |
| A billentyűzetet alaphelyzetbe kell állítani. |
| A fünyíró nem kerüli ki az akadályokat. | Az ultraszonikus szenzor sérült. | Ellenőrizze, hogy nem került-e szennyeződés az ultraszonikus szenzorra, és tisztítsa meg. Ha a szenzor nem szennyezett, ellenőrizze, hogy a LandxcapeTM korlát és a szomszédos korlát között legalább 1 m távolság legyen. Ha a problémát nem sikerül elhárítani, forduljon segítségért a LandxcapeTMSzervizképviselethez. |
| Az ultraszonikus szenzor és az alaplap közötti kábel sérült. |
| Túl közel van egy másik LandxcapeTM vagy más robotikus fünyíró korlája. |
| Szennyeződés került az ultraszonikus szenzorra, meg kell tisztítani. |
| Az ultraszonikus szenzor meghibásodása kis valószínűség esetén, például gyerekek lába, bokrok, ferde fák vagy kövek esetén következik be. | Ez normális jelenség, nincs tennivalója. |
| Az akadály 19 cm-nél alacsonyabb. | Ez normális jelenség. Az ultraszonikus szenzor nem érzékeli a 19 cm-nél alacsonyabb akadályokat. |
Környezetvédelem
A leselejtezett elektromos készülékek nem dobhatók ki a háztartási hulladékkal. Ha van a közelben elektromos hulladék gyűjtő udvar, vigye oda a készüléket. Az újrahasznosítási lehetőségekről tájékozódjon a helyi hatóságoknál vagy a kereskedőnél.
Akkus kéziszerszámokra vonatkozó figyelmeztetések:
Részletek a használt akkumulátorok biztonságos ártalmatlanításával kapcsolatban
A készülék élettartamának végén távolítsa el az akkumulátor csomagot a készülékből, mielőtt az kárba menne. Ne dobják el az akkumulátorokat vagy tegyék őket a szokásos szemetesbe. Ne is dobja el az akkumulátort a géppel együtt. Vegye ki a használt akkumulátor csomagot a készülékből, és a lehető legközelebbi vagy megfelelő, erre a célra kijelölt újrahasznosító központba helyezze el. Kétség esetén forduljon a helyi környezetvédelmi hatósághoz. Az akkumulátorok nem megfelelő ártalmatlanítása esetén bekerülhetnek a vízkörforgásba, ami veszélyes lehet az ökoszisztémára. Ne dobja el a hulladék akkumulátorokat osztatlan háztartási hulladékként.
k) Vykonávajte riadnu likvidáciu batérie.
