Termék típusa	Professzionális nagynyomású tisztító
Márka	Kärcher
Modell	HD 17154 S Classic
Üzemi nyomás (normál fúvókával)	15 MPa (150 bar)
Max. túlnyomás	21 MPa (210 bar)
Vízhozam	28,33 l/perc
Max. betáplálási hőmérséklet	60 °C
Elektromos csatlakozás	400 V / 3 fázis / 50 Hz / 9,0 kW
Védelem	IPX5
Fő biztosíték	16 A (késleltetett, C karakterisztika)
Tipikus üzemi tömeg	73 kg
Méretek (H × Sz × M)	720 × 637 × 1080 mm
Motorolaj típusa	15W40 (mennyiség: 1,2 l)
Akusztikus nyomásszint LpA	76 dB(A)
Akusztikus teljesítményszint LWA	93 dB(A)
Kéz-kar rezgés	3,0 m/s² (bizonytalanság K=0,8 m/s²)
Biztonsági berendezések	Nyomáskapcsoló, recirkulációs szelep, motor hővédelem, biztonsági retesz
Vízellátó csatlakozás	Max. nyomás 1 MPa, max. hőmérséklet 60 °C, min. áramlás 31,6 l/perc
Max. szívási magasság	0,5 m
Mellékelt tartozékok	Nagynyomású fúvóka, EASY!Lock szórólándzsa, nagynyomású pisztoly, EASY!Lock nagynyomású tömlő, lándzsa tartó, tartozék rekesz
Tisztítószer kompatibilitás	Habosító lándzsa (opcionális) adagoló beállítással
Tárolás és szállítás	Szállítókormány, lándzsa tartók, kábel és tömlő kampók, fagyvédelem ajánlott

Gyakran ismételt kérdések - HD 17154 S Classic Kärcher

Hogyan indítsam el a HD 17154 S Classic nagynyomású tisztítót?

Győződjön meg arról, hogy a készülék megfelelően csatlakozik a vízhez és az áramellátáshoz. Nyissa meg a vízellátást, majd kapcsolja a főkapcsolót « 1 » állásba. Oldja ki a pisztolyt a biztonsági retesz hátrahúzásával, és húzza meg a ravaszt. A motor automatikusan elindul a nyomáskapcsoló segítségével.

Hogyan használjak tisztítószert ezzel a készülékkel?

Használjon habosító lándzsát (opcionális tartozék). Töltse meg a tisztítószer-tartályt, helyezze be a kívánt fojtót (1=gyenge, 2=közepes, 3=erős) a szívótömlőbe, majd szerelje fel a lándzsát a pisztolyra. Permetezze a tisztítószert a száraz felületre, hagyja hatni, majd öblítse le a nagynyomású sugárral.

Milyen víztípusokat használhatok?

Használjon tiszta vagy újrahasznosított vizet, amely megfelel a határértékeknek: pH 6,5-9,5, vezetőképesség ≤ 2000 µS/cm, klorid < 300 mg/l, összes keménység < 28 °dH, vas < 0,5 mg/l, stb. Ne használjon szennyezett vizet a szivattyú károsodásának elkerülése érdekében.

Hogyan légtelenítsem a készüléket használat előtt?

Csavarja le a nagynyomású fúvókát a lándzsáról. Hagyja a készüléket addig folyni, amíg már nincsenek buborékok a vízben. Ha szükséges, ismételje meg a be/ki ciklust. Légtelenítés után tegye vissza a fúvókát.

Hogyan karbantartsam rendszeresen a tisztítót?

Minden használat előtt ellenőrizze a kábel és a nagynyomású tömlő állapotát. Hetente tisztítsa meg a finom szűrőt, és ellenőrizze az olajszintet (az olajszintnek az olajszintablak közepén kell lennie). 500 üzemóránként vagy évente legalább egyszer cseréltesse az olajat és végeztesse el a karbantartást a szervizzel.

Mit tegyek, ha a készülék nem indul el?

Ellenőrizze a hálózati kábelt, a feszültséget és a biztosítékot. Ha a készülék túlmelegedett, kapcsolja a kapcsolót 0 állásba, hagyja 15 percig hűlni, majd próbálja újra. Ha a probléma továbbra is fennáll, vegye fel a kapcsolatot az ügyfélszolgálattal.

Hogyan tároljam a készüléket használat után?

Tárolja beltéren, fagymentes helyen. Ürítse ki a vizet a készülékből és a tömlőkből. Tekerje fel a kábelt és a tömlőt a kampókra. Helyezze a lándzsát és a pisztolyt a tartókra. Fagyvédelem érdekében szivattyúzzon glikol alapú fagyállót a készülékbe.

Melyek a fontos biztonsági berendezések?

A nyomáskapcsoló leállítja a szivattyút, amikor a ravaszt elengedik. A recirkulációs szelep védi a szivattyút az áramlás csökkenése esetén. A hővédelem lekapcsolja a készüléket túlmelegedés esetén. A biztonsági retesz rögzíti a pisztolyt a véletlen kioldás elkerülése érdekében.

Hogyan oldjam meg a nyomásveszteséget?

Ellenőrizze a fúvóka méretét (meg kell felelnie az előírásoknak), tisztítsa meg vagy cserélje ki. Légtelenítse a készüléket. Tisztítsa meg a finom szűrőt. Győződjön meg arról, hogy a vízellátás áramlása elegendő (min. 31,6 l/perc). Szükség esetén forduljon a szervizhez.

Használhatok hosszabbítókábelt?

Igen, de használjon megfelelő keresztmetszetű kábelt: 2,5 mm² 10 m hosszig, 4 mm² 30 m-ig. Tekerje le teljesen a kábelt, és tartsa be a helyi előírásokat. A készüléket földelt csatlakozóaljzatba kell dugni.

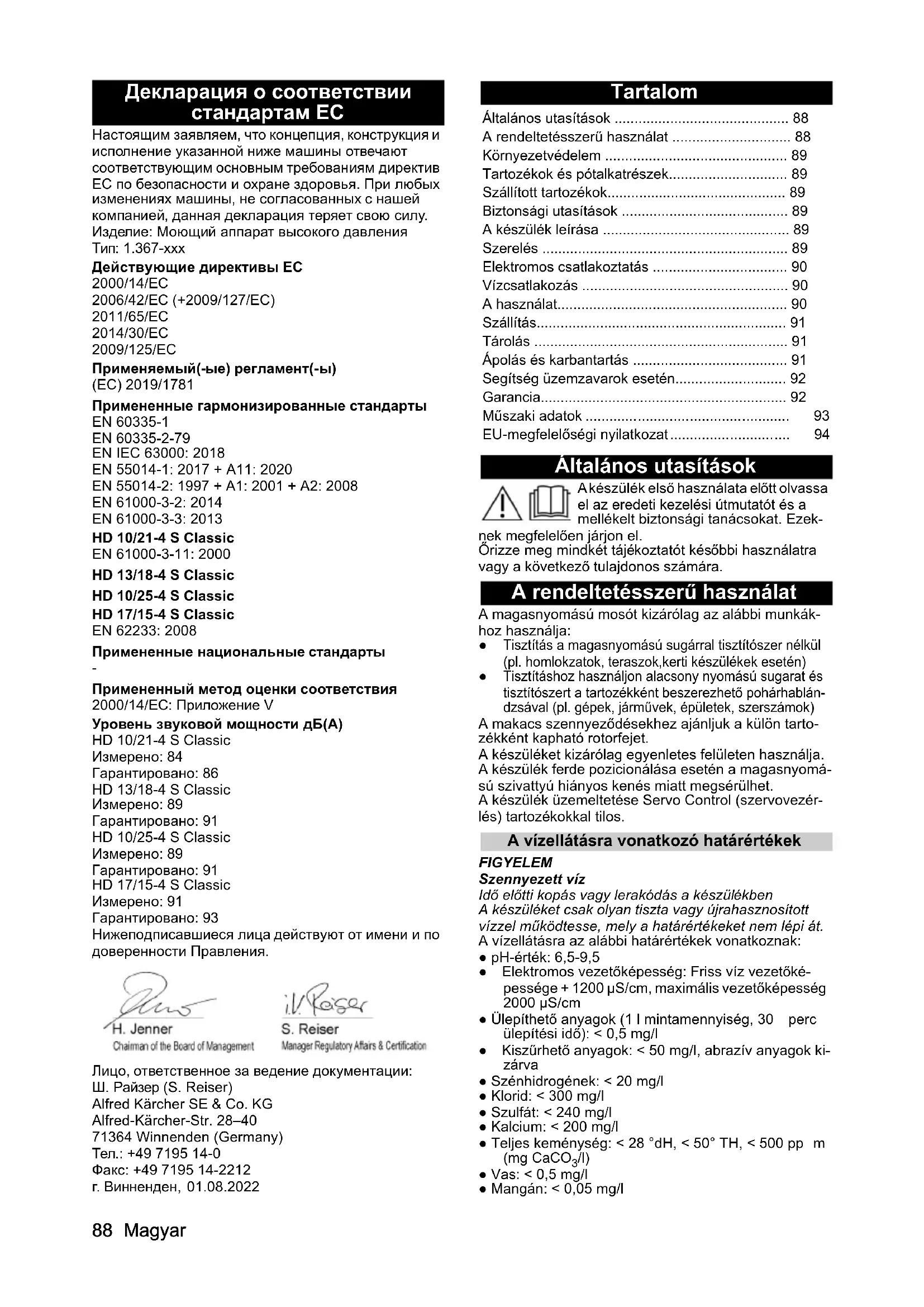

HASZNÁLATI ÚTMUTATÓ HD 17154 S Classic Kärcher

Tél. : [phone]

Általános utasítások 88

A rendeltetésszerű használat 88

Környezetvédelem 89

Tartozékok és pótalkatrészek.... 89

Szállított tartozékok.... 89

Biztonsági utasítások 89

A készülék leírása 89

Szerelés 89

Elektromos csatlakoztatás 90

Vízcsatlakozás 90

A használat....90

Szállítás....91

Tárolás 91

Ápolás és karbantartás 91

Segítség üzemzavarok esetén.... 92

Garancia....92

Müszaki adatok 93

EU-megfelelöségi nyilatkozat 94

Általános utasítások

Akészülék első használata előtt olvassa el az eredeti kezelési útmutatót és a mellékelt biztonsági tanácsokat. Ezek-

nek megfelelően járjon el.

Örizze meg mindkét tájékoztatót későbbi használatra vagy a következő tulajdonos számára.

A rendeltetésszerű használat

A magasnyomású mosót kizárólag az alábbi munkákhoz használja:

• Tisztítás a magasnyomású sugárral tisztítószer nélkül (pl. homlokzatok, teraszok, kerti készülékek esetén)
• Tisztításhoz használjon alacsony nyomású sugarat és tisztítószert a tartozékként beszerezhető pohárhablándzsával (pl. gépek, járművek, épületek, szerszámok)

A makacs szennyeződésekhez ajánljuk a külön tartozékként kapható rotorfejet.

A készüléket kizárólag egyenletes felületen használja.

A készülék ferde pozicionálása esetén a magasnyomású szivattyú hiányos kenés miatt megsérülhet.

A készülék üzemeltetése Servo Control (szervovezér- lés) tartozékokkal tilos.

A vízellátásra vonatkozó határértékek

FIGYELEM

Szennyezett víz

Idő előtti kopás vagy lerakódás a készülékben

A készüléket csak olyan tiszta vagy újrahasznosított vízzel működtesse, mely a határértékeket nem lépi át.

A vízellátásra az alábbi határértékek vonatkoznak:

• pH-érték: 6,5-9,5
- Elektromos vezetőképesség: Friss víz vezetőképessége + 1200 μS/cm, maximális vezetőképesség 2000 μS/cm
- Ülepíthető anyagok (1 l mintamennyiség, 30 perc ülepítési idő): < 0,5 mg/l
- Kiszürhető anyagok: < 50 mg/l, abrazív anyagok kizárva
- Szénhidrogének: < 20 mg/l
- Klorid: < 300 mg/l
- Szulfát: < 240 mg/l
• Kalcium: < 200 mg/l
- Teljes keménység: < 28 °dH, < 50° TH, < 500 pp m (mg CaCO₃/l)
• Vas: < 0,5 mg/l
- Mangán: < 0,05 mg/l

• Réz: < 2 mg/l
• Aktív klór: < 0,3 mg/l
• Kellemetlen szagoktól mentes

Környezetvédelem

A csomagolóanyag újrahasznosítható. Kérjük, környezetbarát módon semmisítse meg a csomagolást.

Az elektromos és elektronikus készülékek értékes, újrahasznosítható anyagokat, és gyakran olyan alkotóelemeket, például elemeket, akkumulátorokat vagy olajat is tartalmaznak, melyek nem megfelelő kezelé- se vagy helytelen megsemmisítése potenciális veszélyt jelenthet az emberek egészségre és a környezetre. Ezek az alkotóelemek azonban a készülék rendeltetésszerű üzemeléséhez szükségesek. Az ezzel a szimbólummal jelölt készülékeket nem szabad a háztartási hulladékkal együtt megsemmisíteni.

Összetevőkre vonatkozó utasítások (REACH)

Az összetevőkre vonatkozó aktuális információkat itt találja: www.kaercher.com/REACH

Tartozékok és pótalkatrészek

Csak eredeti tartozékot és eredeti pótalkatrészt alkalmazzon; ezek garantálják a készülék biztonságos és zavarmentes üzemelését.

A tartozékokra és pótalkatrészekre vonatkozóan információkat itt talál: www.kaercher.com.

Szállított tartozékok

Kicsomagolásnál ellenőrizze, hogy megvan-e minden tartozék. Hiányzó tartozékok vagy szállítási sérülések esetén kérjük, értesítse a kereskedőt.

Biztonsági utasítások

• A készülék első üzembe helyezése előtt feltétlenül olvassa el a 5.951-949.0 biztonsági tanácsokat.
• Tartsa be a folyadéksugarakra vonatkozó nemzeti előírásokat.
• Tartsa be a balesetvédelemre vonatkozó nemzeti előírásokat. A folyadéksugarakat rendszeresen el-lenőrizni kell. A vizsgálat eredményét írásban dokumentálni kell.
• A készüléken és tartozékain ne végezzen módosításokat.

Szimbólumok a készüléken

A készüléket nem szabad közvetlenül a nyilvános ivóvíz hálózatra csatlakoztatni.

A magasnyomású sugarat ne irányítsa személyekre, állatokra, aktív elektromos felszerelésre vagy magára a készülékre. A készülék védje a fagytól.

Biztonsági berendezések

⚠VIGYÁZAT

Hiányzó vagy módosított biztonsági berendezések

A biztonsági berendezések az Ön védelmét szolgálják. A biztonsági berendezéseket ne módosítsa és ne mellőzze használatukat.

A biztonsági berendezések gyárilag vannak beállítva és leplombálva. A beállításokat csak az ügyfélszolgálat végezheti.

Nyomáskapcsoló

A magasnyomású pisztolyon található kihúzókar elenge-désével a nyomáskapcsoló lekapcsolja a magasnyomású szivattyút és a magasnyomású sugár leáll.

Ha a kihúzókart meghúzzuk, a szivattyú ismét bekapcsol.

Túlfolyószelep

Ha a vízmennyiséget a nyomás- vagy mennyiségszabályozóval csökkentjük, a túlfolyószelep kinyílik és a víz egy része visszafolyik a szivattyú szívóoldalára.

Motorvédő kapcsoló

Túl nagy áramfelvétel esetén a motorvédő kapcsoló ki- kapcsolja a készüléket.

A készülék leírása

A készülék áttekintése

Ábra A

① Olajleeresztő csavar
2 Olajszintjelző
③ Légtelenítő csavar
4 Típustábla
5 Készülékkapcsoló
⑥Tömlöhorgok, kábelhorgok
⑦ Tolókengyel
⑧ Hollandi anya
⑨ Magasnyomású fúvóka
⑩EASY!Lock Classic szórócső
⑪EASY!LOCK Classic magasnyomású pisztoly
⑫Biztonsági retesz
⑬Ravasz
⑭EASY!Lock Classic magasnyomású tömlő
15 Szórócső tartó
⑯Tartozékfiók
⑰Nyomás-/mennyiségszabályozás
⑱EASY!Lock magasnyomású csatlakozó
⑲Finomszürő
20Vízcsatlakozás

Színjelölés

• A tisztítási folyamat kezelőelemei sárgák.
• A karbantartás és a szerviz kezelőelemei világosszürkék.

Szerelés

A tolókengyel rögzítése

1. Helyezze a tolókengyelt a csökeretre. Ábra B

① Tolókengyel
2 Csökeretek

1. A két csatlakozási pontot rögzítse csavarokkal, korongokkal és anyákkal. Ábra C

① M8x45-es csavarok
② 8-as korong
③ Tolókengyel
④ M8-as anya, önrögzítő
⑤ Csökeret

Az olajlégtelenítő telepítése

1. Csavarja ki és ártalmatlanítsa a dugót. Ábra D

① Dugó

② Légtelenítő csavar

1. Csavarja be és rögzítse a légtelenítőcsavart.

FIGYELEM

Rongálódásveszély

Ha üzemeltetés előtt a dugót nem helyettesíti a légtelenítőcsavarral, a magasnyomású szivattyú megsérülhet. A dugó cseréje a légtelenítőcsavarral kötelező.

Olajszint ellenőrzése

1. Állítsa fel a készüléket vízszintesen.
2. Az olajszintnek az olajszintjelző közepén kell lennie.
3. Ha szükséges, csavarja ki a légtelenítőcsavart és adagoljon olajt (lásd a „Műszaki adatok” fejezetet)

Tartozékok felszerelése

Megjegyzés

Az EASY!Lock-rendszerben az alkotóelemeket gyorsmenettel, egy fordulattal gyorsan és biztonságosan lehet összekapcsolni.

1. Helyezze a magasnyomású fúvókát szórócsőre.
2. Szerelje fel a hollandianyát és kézzel húzza meg (EASY!Lock).
3. A szórócsövet kösse össze a magasnyomású pisztollyal és kézzel húzza meg (EASY!Lock).
4. A magasnyomású tömlőt kösse össze a magasnyomású pisztollyal és a készülék magasnyomású csatlakozójával és kézzel húzza meg (EASY!Lock).

Elektromos csatlakoztatás

⚠ VESZÉLY

Sérülésveszély áramütés miatt

A készüléket egy dugó segítségével csatlakoztassa a hálózathoz. Az elektromos hálózatról nem leválasztható csatlakozó felszerelése tilos. A dugó a hálózatról történő leválasztáshoz szükséges.

Csak váltóáramra csatlakoztassa a készüléket! Használjon megfelelő keresztmetszetű hosszabbítókábelt (lásd „Műszaki adatok” fejezetet).

Tekerje le teljesen a hosszabbítókábelt a kábeldobról.

1. Tekerje le a hálózati kábelt és fektesse a földre.
2. Csatlakoztassa a hálózati dugaszcsatlakozót az al- jzathoz.

Vízcsatlakozás

Csatlakoztatás vízvezetékhez

⚠️FIGYELMEZTETÉS

Szennyezett víz visszaáramlása az ivóvízhálózatba.

Egészségügyi veszély

Tartsa be a helyi vízművek előírásait.

Az érvényes előírások szerint a készüléket soha nem lehet rendszerleválasztó nélkül üzemeltetni az ivóvízhálózaton. Használja a KÄRCHER rendszerleválasztóját vagy az EN 12729 szerinti BA típusú egyéb rendszerleválasztót. A rendszerleválasztón keresztüláramló víz nem ihatónak minősül. A rendszerleválasztót mindig a vizellátásra csatlakoztassa, soha ne közvetlenül a készülék vízcsatlakozására.

1. Ellenőrizze a vízellátás hozzáfolyási nyomását, hozzáfolyási hőmérsékletét és a hozzáfolyási mennyiséget (lásd a . fejezetet Műszaki adatok).

2. A rendszer elválasztót és a készülék vízcsatlakozását kösse össze egy vízbeviteli tömlő segítségével (a vízbeviteli tömlőre vonatkozó követelményeket lásd a . fejezetben Müszaki adatok).

3. Nyissa meg a vízbefolyást.

Szivattyúzza ki a vizet a tartályból.

1. A szűrővel rendelkező szívótömlőt csavarja a vízcsatlakozásra (a szűrő rendelési számát a(z) Müszaki adatokfejezet tartalmazza).
2. Légtelenítse a készüléket (lásd a fejezetet A készülék légtelenítésefejezetben).

A készülék légtelenítése

1. Csavarja le a magasnyomású fúvókát a szórócsőról.
2. Járassa a készüléket, míg a víz buborékmentesen folyik ki.
3. Légtelenítési problémák esetén járassa a készüléket 10 másodpercig, aztán kapcsolja ki. Ismételje meg többször az eljárást.
4. Kapcsolja ki a készüléket.
5. Csavarja a magasnyomású fúvókát szórócsőre.

A használat

⚠ VESZÉLY

Magasnyomású vízsugár

Sérülésveszély

Soha ne rögzítse a ravaszt működtető helyzetben.

A készüléken végzett minden munka előtt tolja előre a magasnyomású pisztoly biztosító reteszét előre.

A magasnyomású pisztolyt és a szórócsövet két kézzel tartsa.

⚠️FIGYELMEZTETÉS

Hibás készülék és tartozékok, hibás bejövő vezetékek és csatlakozók

Sérülésveszély

A készüléket csak kifogástalan állapotban szabad üzemeltetni.

Magasnyomáson történő üzemeltetés

Megjegyzés

A készüléken található egy nyomáskapcsoló. A motor csak akkor indul be, ha a magasnyomású pisztoly nyitva van.

1. A készülék kapcsolót állítsa „1” állásba.
2. Biztosítsa ki a kézi magasnyomású pisztolyt, ehhez tolja hátra a biztonsági reteszt.
3. Engedje el a magasnyomású pisztoly ravaszát.
4. Fordítsa el (szintek nélkül) a nyomás-/mennyiség-szabályozót és állítsa be a munkanyomást és a víz-mennyiséget (+/-)

Üzemeltetés tisztítószerrel

⚠️FIGYELMEZTETÉS

A tisztítószerek helytelen használata

Egészségügyi veszély

Tartsa be a tisztítószeren található biztonsági tanácso- kat.

FIGYELEM

Nem megfelelő tisztítószer

A készülék és a tisztítandó tárgyak károsodása Csak a KÄRCHER által engedélyezett tisztítószert használjon.

Tartsa be a tisztítószerhez mellékelt adagolási javaslatokat és útmutatásokat.

A környezet védelme érdekében takarékosan használja a tisztítószereket.

Megjegyzés

A KÄRCHER-tisztítószerek biztosítják a zökkenőmentes munkavégzést. Kérjen tanácsot vagy rendelje meg katalógusunkat vagy a tisztítószerekkel kapcsolatos tájékoztató füzeteinket.

Megjegyzés

A tisztítószerrel történő használathoz szükség van egy tartályos habosító szórószárra (opció).

1. Csavarja le a tartályt.

Ábra E

① Tartály

② Habosítófej

③ Magasnyomású pisztoly

4 Szívótömlő

⑤ Szükítő készlet

A tisztítószer adagolt mennyisége: 3=magas, 2=közepes, 1=alacsony

1. A kívánt szükítőt dugja bele a szívótömlőbe.

2. A tisztítószert töltse a tartályba.

3. A tartályt csavarja a habosítófejre.

4. Válassza le a szórócsövet a magasnyomású mosópisztolyról.

5. A pohárhablándzsát helyezze és kézzel rögzítse a magasnyomású pisztolyhoz.

6. Helyezze üzembe a magasnyomású mosót.

Ajánlott tisztítási módszer

1. A tisztítószert takarékosan szórja a száraz felületre és hagyja hatni (ne száradjon meg).
2. A feloldott szennyeződést mossa le a magasnyomású sugárral.

Tisztítószeres használat után

A tartályos habosító szórószárat használat után el kell öblíteni, hogy elkerülje a tisztítószer lerakódását.

1. Csavarja le a tartályt.
2. A tisztítószer maradékát öntse vissza az eredeti csomagolásba.
3. A tartályt töltse meg tiszta vízzel.
4. A tartályt csavarja a pohárhablándzsához.
5. A pohárhablándzsát üzemeltesse kb. 1 percig, hogy kimossa a tisztítószer maradékot.
6. Ürítse ki a tartályt.

A működés megszakítása

1. Zárja el a magasnyomású pisztolyt. A készülék kikapcsol.

2. Tolja előre a biztosító reteszt. A magasnyomású pisztoly biztosítva van.

A működés folytatása

1. Tolja hátra a biztonsági reteszt. A magasnyomású pisztoly ki van biztosítva.

2. Nyissa meg a magasnyomású pisztolyt. A készülék bekapcsol.

Az üzemeltetés befejezése

1. Zárja el a vízadagolást.
2. Nyissa meg a magasnyomású pisztolyt.
3. A készülék kapcsolóját állítsa "I/ON" állásba és működtesse a készüléket 5-10 mp-ig.
4. Zárja el a magasnyomású pisztolyt.
5. A készülékkapcsolót állítsa „0/OFF” állásba.
6. A hálózati dugaszcsatlakozót száraz kézzel húzza ki a dugaszolóaljzatból.

7. Távolítsa el a vízbefolyást.

8. Nyissa meg a magasnyomású pisztolyt, míg a készülék el nem éri a nyomásmentes állapotot.

9. Tolja előre a biztosító reteszt. A magasnyomású pisztoly biztosítva van.

Szállítás

⚠VIGYÁZAT

A súly figyelmen kívül hagyása

Sérülés és károsodás veszélye

Szállítás és tárolás közben vegye figyelembe a készülék súlyát.

• A készülék szállítása járműveken: A készüléket a mindenkor hatályos irányelvek szerint biztosítsa csúszás és felborulás ellen.
• A készülék szállítása hosszabb útvonalon: Tdja vagy húzza a készülék tolókengyelét.

Tárolás

⚠VIGYÁZAT

A súly figyelmen kívül hagyása

Sérülés és károsodás veszélye

Szállítás és tárolás közben vegye figyelembe a készülék súlyát.

A készüléket csak belső helyiségben tárolja.

A készülék tárolása

1. A szórócsöves magasnyomású pisztolyt helyezze a két szórócsőtartóra.
2. Tekerje fel a hálózati kábelt és akassza a kábelhorrogra.
3. Tekerje fel a magasnyomású tömlőt és akassza fel a tömlőhorgot.

Fagyvédelem

FIGYELEM

Fagy

A készülék tönkremehet a megfagyó víztől

A vizet teljesen ürítse le a készülékböl.

A készüléket fagymentes helyen tárolja.

Ha a fagymentes tárolás nem lehetséges:

1. Engedje le a vizet.

2. A készülékbe szivattyúzzon a kereskedelemben kapható fagyálló szert.

Megjegyzés

Használjon a gépjárművekhez használt, glikolalapú fagyálló szert. A fagyálló gyártójának használati előírásait tartsa be.

1. A készüléket legfeljebb 1 percen át járassa, míg a szivattyú és a vezetékek ki nem ürülnek.

Ápolás és karbantartás

⚠ VESZÉLY

Nem szándékosan beinduló készülék

Sérülésveszély, áramütés veszélye

Minden munkavégzés előtt kapcsolja ki a készüléket és húzza ki a hálózati dugaszból.

Megjegyzés

A fáradt olajat csak az erre kijelölt gyűjtőhelyeken szabad ártalmatlanítani. A keletkező fáradt olajat, kérjük, ott adja le. A környezet fáradt olajjal történő szennyezését a törvény bünteti.

Biztonsági felülvizsgálat / Karbantartási szerződés

Kereskedőjével megállapodhatnak egy rendszeres biztonsági felülvizsgálatban vagy köthetnek egy karbantartási szerződést. Javasoljuk, hogy kérjen tanácsot.

Karbantartási időközök

Minden beüzemelés előtt

- Vizsgálja meg a hálózati kábel esetleges sérüléseit. A sérült kábelt haladéktalanul cseréltesse ki a felhatalmazással rendelkező ügyfélszolgálattal vagy villamos szakemberrel.

- Ellenőrizze a magasnyomású tömlő esetleges károsodásait.

A sérült magasnyomású tömlőt haladéktalanul cse-rélje ki.

- Ellenőrizze a készülék tömítettségét.

Percenként 3 csepp víz engedélyezett. Komolyabb tömítetlenség esetén keresse fel ügyfélszolgálatunkat.

Hetente

- Ellenőrizze az olajszintet. Tejszerű olaj esetén (víztartalmú olaj) azonnal forduljon az ügyfélszolgálathoz.

- Tisztítsa meg a finomszűrőt.

Ábra F

① Szüröház

② Finomszürő

③ csatlakozócsonkok

④Hollandi anya

a Tekerje le a hollandianyát.

b Húzza ki a csatlakozócsonkot.

c Távolítsa el a finomszüröt a szűrőburkolatból.

d Öblítse a finomszűrőt tiszta vízzel vagy fújja ki sű- rített levegővel.

e Telepítse a finomszűrőt a szűrőburkolatba.

f Csatlakoztassa a csatlakozócsonkot.

g Csavarozza fel a hollandi anyát, majd kézzel húzza meg.

Minden 500 üzemóra után, de legalább évente

- A készülék karbantartását az ügyfélszolgálattal végeztesse el.

- Cserélje le az olajat a magasnyomású szivattyúban. Ábra G

① Légtelenítő csavar

② Olajszintjelző

③ Olajleeresztő csavar

a Csavarja ki az olajleeresztő csavart.

b Eressze le az olajat egy felfogótartályba.

c Csavarja be és rögzítse az olajleeresztő csavart.

d Csavarja ki a légtelenítőcsavart.

e Az új olajmennyiséget adagolja lassan, így biztosítva a légbuborékok távozását. Az olajmennyiséget és típust a „Müszaki adatok” fejezet tartalmazza.

f Telepítse vissza a légtelenítőcsavart.

Segítség üzemzavarok esetén

⚠ VESZÉLY

Nem szándékosan beinduló készülék, áramvezető alkatrészek érintése

Sérülésveszély, áramütés veszélye

A készüléken végzett munkák előtt kapcsolja ki a ké- szüléket.

Húzza ki a hálózati dugaszt.

Az elektromos alkatrészeken végzendő minden ellenőrzést és munkálatot szakszemélyzettel végeztessen el.

A jelen fejezetben nem található üzemzavarok esetén keresse fel a felhatalmazott ügyfélszolgálatot.

A készülék nem indul

1. Ellenőrizze a hálózati kábel esetleges sérüléseit.

2. Ellenőrizze a hálózati feszültséget.

3. Ha a készülék túlmelegedett: a A készülékkapcsolót állítsa „0/OFF” állásba. b Legalább 15 percen át hagyja a készüléket lehülni. c A készülékkapcsolót állítsa „I/ON” állásba.

4. Elektromos meghibásodás esetén keresse fel az ügyfélszolgálatot.

A készülék nem kerül nyomás alá

1. Bizonyosodjon meg a magasnyomású fúvóka megfelelő méretéröl (lásd a „Műszaki adatok” című fejezetet).

2. Tisztítsa meg vagy cserélje ki a fúvókát.

3. Légtelenítse a készüléket (lásd a „Vízcsatlakozás/Készülék légtelenítése” című fejezetet).

4. Tisztítsa meg a finomszűrőt és szükség esetén cse-rélje ki (lásd az „Ápolás és karbantartás/Hetente” című fejezetet).

5. Ellenőrizze az adagolt vízmennyiséget (a szükséges mennyiséget a „Műszaki adatok” című fejezet tartalmazza).

6. Szükség esetén keresse fel az ügyfélszolgálatot.

Túl alacsony a vízmennyiség

1. Hosszú magasnyomású tömlő vagy kiskeresztmet-szetű magasnyomású tömlő használata esetén csatlakoztasson egy nagyobb magasnyomású fúvó-kát a szórócsőhöz.

A szivattyú tömítetlen.

Percenként legfeljebb 3 csepp víz engedélyezett.

- Ennél komolyabb tömítetlenség esetén a készüléket vizsgáltassa át az ügyfélszolgálattal.

A szivattyú kopog

1. Ellenőrizze az adagolt vízmennyiséget (a szükséges mennyiséget a „Műszaki adatok” című fejezet tartalmazza).

2. Légtelenítse a készüléket (lásd a „Vízcsatlakozás/Készülék légtelenítése” című fejezetet).

3. Tisztítsa meg a finomszűrőt és szükség esetén cserélje ki (lásd az „Ápolás és karbantartás/Hetente” című fejezetet).

4. Szükség esetén keresse fel az ügyfélszolgálatot.

A tisztítószer-hozzákeverés túl alacsony

1. Bizonyosodjon meg arról, hogy a pohárhablándzsa megegyezik a készülék szállítási kapacitásával.

2. Töltse fel a pohárhablándzsát.

3. Helyezzen nagyobb szükítőt a szívótömlőre.

4. Bizonyosodjon meg arról, hogy a szívótömlő és a pohárhablándzsa nem tartalmaz tisztítószer lerakódásokat. A lerakódásokat langyos vízzel távolítsa el.

5. Szükség esetén keresse fel az ügyfélszolgálatot.

A habmennyiség túl alacsony

1. Bizonyosodjon meg arról, hogy a pohárhablándzsa megegyezik a készülék szállítási kapacitásával.

2. Bizonyosodjon meg arról, hogy a szívótömlő és a pohárhablándzsa nem tartalmaz tisztítószer lerakódásokat. A lerakódásokat langyos vízzel távolítsa el.

3. Szükség esetén keresse fel az ügyfélszolgálatot.

Garancia

Minden országban az illetékes értékesítő társaságunk által megadott garanciális feltételek vannak érvényben. A készüléknél felmerülő esetleges zavarokat a garanciaidön belül díjmentesen orvosoljuk, amennyiben anyag-, illetve gyártási hibáról van szó. Garanciális esetben kérjük, a számlával együtt forduljon kereskedőjéhez vagy a legközelebbi, arra jogosult ügyfélszolgálati irodához.

(A címet lásd a hátoldalon)

Műszaki adatok

					HD 10/21-4 S HD 10/25-4 S HD 13/18-4 S HD 17/15-4 S
Országvariáns
O	r	s	z	á	g	E	U	E
Elektromos csatlakozás
Feszültség				V	400
F	á	z	i	s	~		3	3
Frekvencia Hz 50 50 50 50
Maximális megengedett hálózati impedancia Ω				-	0.0452+j0.0283	0.0452+j0.0283	0.0452+j0.0283
Csatlakozási teljesítmény				kW	8,0	8,8	8,8	9,0
Védettség					IPX5 IPX5 IPX5	IPX5
Hálózatvédelem (lassú, Char. C)				A 16 16 16 16
Hosszabbító kábel 10 m				mm2	2,5	2,5	2,5	2,5
Hosszabbító kábel 30 m				mm2	4	4	4	4
Vízcsatlakozás
Hozzáfolyási nyomás (max.)				MPa	1	1	1	1
Hozzáfolyási hőmérséklet (max.)				°C	60	60	60	60
Hozzáfolyási mennyiség (min.)				l/min	20	20	25	31,6
Szívómagasság (max.)				m	0,5	0,5	0,5	0,5
Vízbeviteli tömlő minimum hossz				m	7,5	7,5	7,5	7,5
Vízbeviteli tömlő minimum átmérő				in	1	1	1	1
Szívószűrő rendelési szám					4.730-012.0	4.730-012.0	4.730-012.0	4.730-012.0
A készülék teljesítményre vonatkozó adatai
A sztenderd fúvókaméret					050 045 075 105
Víz üzemi nyomása normál fúvókával				MPa	21	25	18	15
Működési túlnyomás (max.)				MPa	27	31	24	21
Szállítási mennyiség, víz				l/min	16,7	16,7	21,67	28,33
A magasnyomású pisztoly visszalökőereje				N	57	63	69	85
Méretek és súlyok
Jellemző üzemi súly				kg	60	67	67	73
Hosszúság				mm	720 720 720 720
Szélesség				mm	637 637 637 637
Magasság				mm	1080	1080	1080	1080
Olajmennyiség				l	0,65	0,65	0,65	1,2
Olajfajta				típus	15W40	15W40	15W40	15W40
Az EN 60335-2-79 szerint meghatározott értékek
Kéz-kar-vibrációs érték				m/s2	2,8	3,7	2,9	3,0
Bizonytalansági paraméter K				m/s2	0,8	0,9	0,8	0,8
Zajszint LpA				dB(A)	69	74	74	76
Bizonytalansági paraméter KpA				d	B(	A	)	3
L zajteljesítményszintWA + K bizonytalansági paraméterWA				dB(A)	86	91	91	93

A kivétel oka az (EU) 2019/1781 rendelet I. mellékleté-
nek 2. szakaszának 12. pontja szerint: j)
A müszaki változtatások jogát fenntartjuk.

400

EU-megfelelőségi nyilatkozat

Ezúton kijelentjük, hogy az alább megjelölt gép tervezése és felépítése alapján, valamint az általunk forgalomba hozott kivitelben megfelel a vonatkozó EU-irányelvek alapvető biztonsági és egészségügyi követelményeinek. A gépen végzett, de velünk nem egyeztetett módosítás esetén jelen nyilatkozat érvényét veszti.

Termék: Magasnyomású mosó

Típus: 1.367-xxx

Vonatkozó EU-irányelvek

2000/14/EK

2006/42/EK (+2009/127/EK)

2011/65/EU irányelv

2014/30/EU irányelv

2009/125/EK

Alkalmazott rendelet(ek)

(EU) 2019/1781

Alkalmazott harmonizált szabványok

EN 60335-1

EN 60335-2-79

EN IEC 63000: 2018

EN 55014-1: 2017 + A11: 2020

EN 55014-2: 1997 + A1: 2001 + A2: 2008

EN 61000-3-2: 2014

EN 61000-3-3: 2013

HD 10/21-4 S Classic

EN 61000-3-11: 2000

HD 13/18-4 S Classic

HD 10/25-4 S Classic

HD 17/15-4 S Classic

EN 62233: 2008

Alkalmazott nemzeti szabványok

Alkalmazott megfelelőségértékelési eljárások

Zajteljesítményszint dB(A)

HD 10/21-4 S Classic

Mért: 84

Szavatolt: 86

HD 13/18-4 S Classic

Mért: 89

Szavatolt: 91

HD 10/25-4 S Classic

Mért: 89

Szavatolt: 91

HD 17/15-4 S Classic

Mért: 91

Szavatolt: 93

Az aláírók a cégvezetőség megbízásából és teljes körü meghatalmazásával járnak el.

H. Jenner

Dokumentációs meghatalmazott:

S. Reiser

Alfred Kärcher SE & Co. KG

Alfred-Kärcher-Str. 28 - 40

71364 Winnenden (Németország)

Tel.: [phone]

Fax: [phone]
