Termék típusa	Járógépes padlómosó
Márka	Kärcher
Modell	BD 5050 C Bp
Névleges feszültség	24 V
Akkumulátor kapacitás	80 Ah (5 óra)
Teljes felvett teljesítmény	1100 W
Kefék forgási sebessége	180 ford./perc
Kefe átmérő	510 mm
Munkaszélesség	500 mm
Tiszta víz tartály	50 L
Szennyvíz tartály	50 L
Üres tömeg	87 kg
Üzemi tömeg (max)	138 kg
Elméleti tisztítható felület	2000 m²/óra
Maximális lejtés	2 %
Maximális vízhőmérséklet	50 °C
Hangnyomásszint (LpA)	66 dB(A)
Védettségi fokozat	IPX3
Tisztító programok	Leállás, Normál, Intenzív, Szívás
Vízáramlás beállítása	Igen, forgó gombbal
Akkumulátor típusa	Lítium-ion (80 Ah)
Töltő	Külső, töltési idő 8 óra (normál) / 2 óra (gyors)
Kijelző	Igen, hibakódok kijelzésével
Tartozékok	Piros kefe (normál), szívórúd 850 mm

Gyakran ismételt kérdések - BD 5050 C Bp Kärcher

Hogyan kell tölteni a Kärcher BD 5050 C Bp padlómosó akkumulátorát?

Az akkumulátor töltéséhez csatlakoztassa le az akkumulátor csatlakozóját a készülék oldaláról, és csatlakoztassa a megfelelő töltőhöz (6.654-479.0 vagy 6.654-480.0 hivatkozási szám). Csatlakoztassa a töltőt a hálózati aljzathoz. A töltési idő körülbelül 8 óra (normál) vagy 2 óra (gyors). Töltés közben ne használja a készüléket. Fontos: Tartsa be a töltő biztonsági utasításait.

Mit jelent a kijelzőn megjelenő ERR B hibakód?

Az ERR B hibakód azt jelzi, hogy egy idegen tárgy blokkolja a kefét. A probléma megoldásához állítsa a programválasztót OFF állásba, engedje fel a biztonsági kapcsolót, távolítsa el az idegen tárgyat, várjon 3 másodpercet, majd indítsa újra. Ha a hiba továbbra is fennáll, vegye fel a kapcsolatot a vevőszolgálattal.

Mekkora a tiszta víz és a szennyvíz tartályok űrtartalma?

A tiszta víz tartály űrtartalma 50 liter, a szennyvíz tartály űrtartalma szintén 50 liter. Ez lehetővé teszi a hatékony tisztítást hosszú időn keresztül, anélkül, hogy gyakran kellene üríteni vagy feltölteni.

Hogyan állítható be a vízáramlás a Kärcher BD 5050 C Bp készüléken?

Forgassa el a vízmennyiség szabályozó gombot a kezelőpulton. Kezdjen alacsony áramlással, és fokozatosan növelje, amíg el nem éri a kívánt eredményt. A túl magas áramlás vízmaradványokat hagyhat maga után.

Hogyan kell kicserélni a keféket?

Nyomja le a készüléket a kormánynál, hogy felemelje a tisztítófejet. Nyomja le a kefecsere pedált, majd húzza hátra a készüléket a kefe eléréséhez. Helyezze az új kefét a padlóra, majd vigye fölé a készüléket, és engedje le a fejet a rögzítéshez.

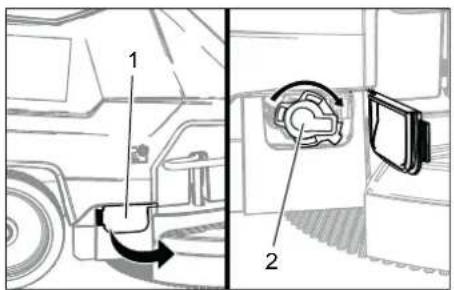

Hogyan kell tisztítani a szűrőt?

Nyissa ki a szűrő fedelét, forgassa el a fedelet az óramutató járásával megegyező irányba, és vegye le. Vegye ki a szűrőt, tisztítsa meg tiszta vízzel, majd tegye vissza. Zárja vissza a fedelet az óramutató járásával ellentétes irányba forgatva. A teljesítmény fenntartása érdekében ezt a műveletet rendszeresen végezze el.

Mekkora a maximális lejtés, amelyen a készülék használható?

A megengedett maximális lejtés a munkaterületen 2%. A készüléket nem szabad ennél nagyobb lejtésű felületen használni. Figyelem: Ne használja ferde felületeken a felborulás veszélyének elkerülése érdekében.

Használhatok olyan tisztítószereket, amelyeket a Kärcher nem ajánl?

Nem. Csak a Kärcher által ajánlott tisztítószereket használja (a lista a használati útmutatóban). A nem megfelelő tisztítószerek használata károsíthatja a készüléket, és biztonsági kockázatot jelenthet. Kerülje az oldószereket, a sósavat vagy a fluorhidrogénsavat, valamint az erősen habzó termékeket.

Hogyan szállítható biztonságosan a padlómosó?

Szállításhoz emelje fel a szállítókeret pedálját. Tolja a készüléket a kormánynál fogva. Csak a maximális érték (2%) alatti lejtőkön használja. Ha járműben szállítja, rögzítse a készüléket az elcsúszás és felborulás ellen az érvényes előírások szerint.

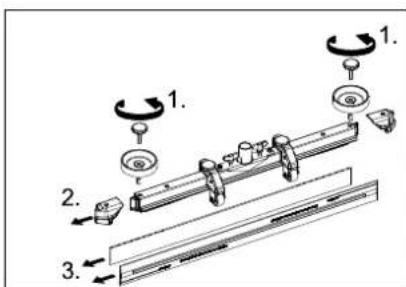

Hogyan kell karbantartani a szívóéleket?

A szívóéleket rendszeresen ellenőrizni kell. Ha a kopásjelzőig elkoptak, meg kell fordítani vagy ki kell cserélni. Ehhez vegye le a szívórudat, csavarja ki a recés gombokat, vegye ki a műanyag részeket, cserélje ki a éleket, majd szerelje vissza az egészet. Tisztítsa meg nedves ruhával.

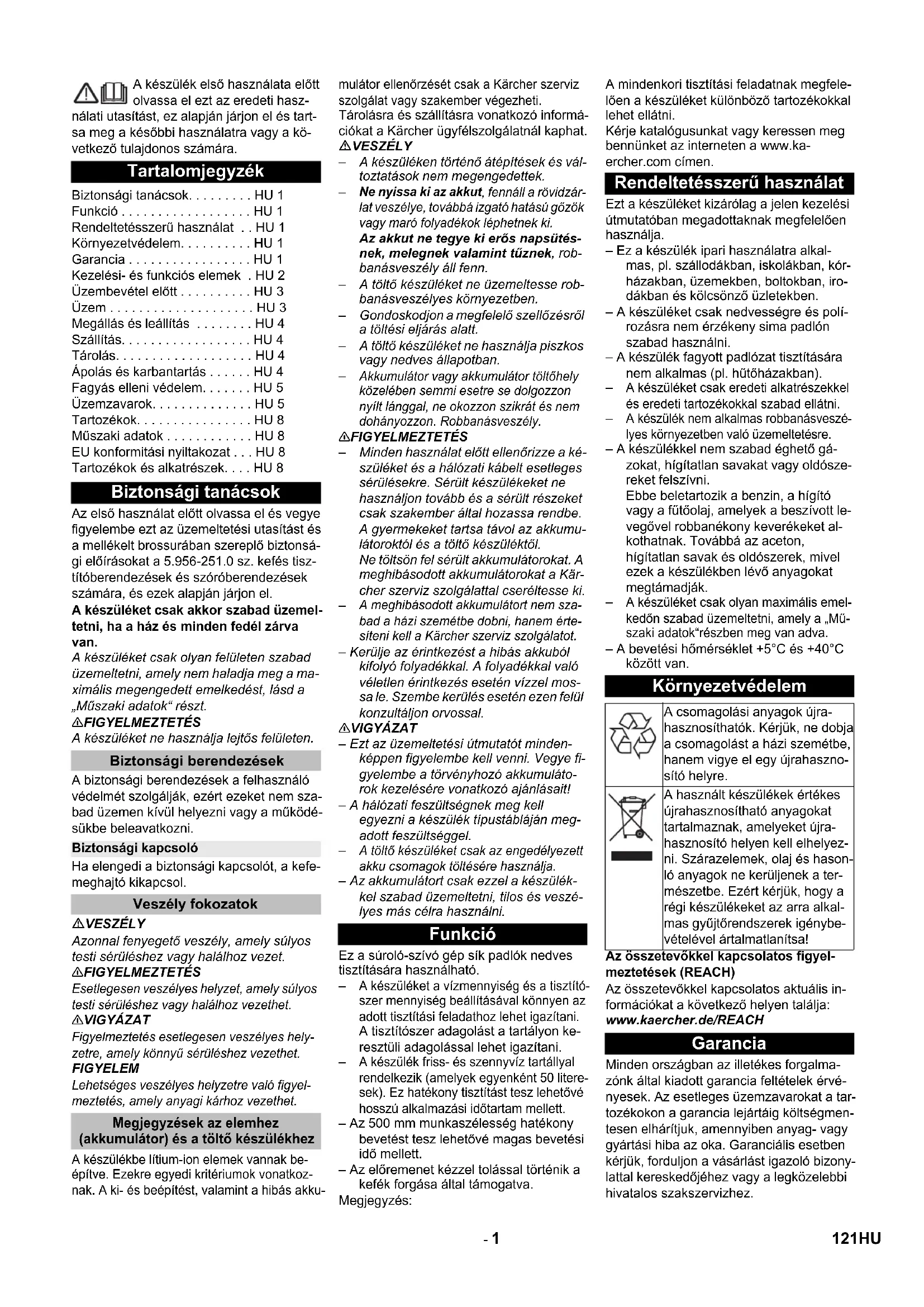

HASZNÁLATI ÚTMUTATÓ BD 5050 C Bp Kärcher

A készülék első használata előtt olvassa el ezt az eredeti használati utasítást, ez alapján járjon el és tartsa meg a későbbi használatra vagy a következő tulajdonos számára.

Tartalomjegyzék

Biztonsági tanácsok. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Funkció . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Rendeltetésszerű használat . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Környezetvédelem. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Garancia . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Kezelési- és funkciós elemek. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Üzembevétel előtt . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Üzem. . . . . . . . . . . . . . . . . . . . . . Megállás és leállítás. . . . . . . . . . . . . . . . Szállítás. . . . . . . . . . . . Tárolás. . . . . . . . . Ápolás és karbantartás. . . . . Fagyás elleni védelem. . . . Üzemzavarok. . . . Tartozékok. . . Műszaki adatok. EU konformitási nyiltakozat. . . Tartozékok és alkatrészek. . . HU 8

Biztonsági tanácsok

Az első használat előtt olvassa el és vegye figyelembe ezt az üzemeltetési utasítást és a mellékelt brossurában szereplő biztonsági előírásokat a 5.956-251.0 sz. kefés tisz-títóberendezések és szóróberendezések számára, és ezek alapján járjon el. A készüléket csak akkor szabad üzemel-tetni, ha a ház és minden fedél zárva van.

A készüléket csak olyan felületen szabad üzemeltetni, amely nem haladja meg a maximális megengedett emelkedést, lásd a „Műszaki adatok“ részt.

⚠ FIGYELMEZTETÉS

A készüléket ne használja lejtős felületen.

Biztonsági berendezések

A biztonsági berendezések a felhasználó védelmét szolgálják, ezért ezeket nem szabad üzemen kívül helyezni vagy a működésükbe beleavatkozni.

Biztonsági kapcsoló

Ha elengedi a biztonsági kapcsolót, a kefe-meghajtó kikapcsol.

Veszély fokozatok

⚠ VESZÉLY

Azonnal fenyegető veszély, amely súlyos testi sérüléshez vagy halálhoz vezet. ⚠️FIGYELMEZTETÉS

Esetlegesen veszélyes helyzet, amely súlyos testi sérüléshez vagy halálhoz vezethet. ⚠VIGYÁZAT

Figyelmeztetés esetlegesen veszélyes helyzetre, amely könnyű sérüléshez vezethet. FIGYELEM

Lehetséges veszélyes helyzetre való figyel- meztetés, amely anyagi kárhoz vezethet.

Megjegyzések az elemhez (akkumulátor) és a töltő készülékhez

A készülékbe lítium-ion elemek vannak beépítve. Ezekre egyedi kritériumok vonatkoznak. A ki- és beépítést, valamint a hibás akkumulátor ellenőrzését csak a Kärcher szerviz szolgálat vagy szakember végezheti. Tárolásra és szállításra vonatkozó információkat a Kärcher ügyfélszolgálatnál kaphat. △VESZÉLY

• A készüléken történő átépítések és változtatások nem megengedettek.
• Ne nyissa ki az akkut, fennáll a rövidzárlat veszélye, továbbá izgató hatású gőzök vagy maró folyadékok léphetnek ki.
  Az akkut ne tegye ki erős napsütésnek, melegnek valamint tüznek, robbanásveszély áll fenn.
• A töltő készüléket ne üzemeltesse robbanásveszélyes környezetben.
  – Gondoskodjon a megfelelő szellőzésről a töltési eljárás alatt.
• A töltő készüléket ne használja piszkos vagy nedves állapotban.
• Akkumulátor vagy akkumulátor töltőhely közelében semmi esetre se dolgozzon nyílt lánggal, ne okozzon szikrát és nem dohányozzon. Robbanásveszély.

⚠ FIGYELMEZTETÉS

• Minden használat előtt ellenőrizze a készüléket és a hálózati kábelt esetleges sérülésekre. Sérült készülékeket ne használjon tovább és a sérült részeket csak szakember által hozassa rendbe. A gyermekeket tartsa távol az akkumulátoroktól és a töltő készüléktől. Ne töltsön fel sérült akkumulátorokat. A meghibásodott akkumulátorokat a Kärcher szerviz szolgálattal cseréltesse ki.
• A meghibásodott akkumulátort nem szabad a házi szemétbe dobni, hanem értesíteni kell a Kärcher szerviz szolgálatot.
• Kerülje az érintkezést a hibás akkuból kifolyó folyadékkal. A folyadékkal való véletlen érintkezés esetén vízzel mos-sa le. Szembe kerülés esetén ezen felül konzultáljon orvossal.

⚠VIGYÁZAT

– Ezt az üzemeltetési útmutatót minden-képpen figyelembe kell venni. Vegye figyelembe a törvényhozó akkumulátorok kezelésére vonatkozó ajánlásait!

– A hálózati feszültségnek meg kell egyezni a készülék típustábláján megadott feszültséggel.

- A töltő készüléket csak az engedélyezett akku csomagok töltésére használja.

– Az akkumulátort csak ezzel a készülékkel szabad üzemeltetni, tilos és veszélyes más célra használni.

Funkció

Ez a súroló-szívó gép sík padlók nedves tisztítására használható.

• A készüléket a vízmennyiség és a tisztítószer mennyiség beállításával könnyen az adott tisztítási feladathoz lehet igazítani. A tisztítószer adagolást a tartályon keresztüli adagolással lehet igazítani.
• A készülék friss- és szennyvíz tartállyal rendelkezik (amelyek egyenként 50 literesek). Ez hatékony tisztítást tesz lehetővé hosszú alkalmazási időtartam mellett.
  – Az 500 mm munkaszélesség hatékony bevetést tesz lehetővé magas bevetési idő mellett.
  – Az elöremenet kézzel tolással történik a kefék forgása által támogatva.
  Megjegyzés:

A mindenkori tisztítási feladatnak megfelelően a készüléket különböző tartozékokkal lehet ellátni.

Kérje katalógusunkat vagy keressen meg bennünket az interneten a www.ka-ercher.com címen.

Rendeltetésszerű használat

Ezt a készüléket kizárólag a jelen kezelési útmutatóban megadottaknak megfelelően használja.

– Ez a készülék ipari használatra alkalmas, pl. szállodákban, iskolákban, kórházakban, üzemekben, boltokban, irodákban és kölcsönző üzletekben.

– A készüléket csak nedvességre és polírozásra nem érzékeny sima padlón szabad használni.

– A készülék fagyott padlózat tisztítására nem alkalmas (pl. hütőházakban).

- A készüléket csak eredeti alkatrészekkel és eredeti tartozékokkal szabad ellátni.

- A készülék nem alkalmas robbanásveszélyes környezetben való üzemeltetésre.

– A készülékkel nem szabad éghető gázokat, hígítatlan savakat vagy oldósze-reket felszívni.

Ebbe beletartozik a benzin, a hígító vagy a fütőolaj, amelyek a beszívott levegővel robbanékony keverékeket alkothatnak. Továbbá az aceton, hígítatlan savak és oldószerek, mivel ezek a készülékben lévő anyagokat megtámadják.

- A készüléket csak olyan maximális emelkedön szabad üzemeltetni, amely a „Műszaki adatok“ részben meg van adva.

– A bevetési hömérséklet +5°C és +40°C között van.

Környezetvédelem

	A csomagolási anyagok újra-hasznosíthatók. Kérjük, ne dobja a csomagolást a házi szemétbe, hanem vigye el egy újrahasznosító helyre.
	A használt készülékek értékes újrahasznosítható anyagokat tartalmaznak, amelyeket újra-hasznosító helyen kell elhelyezni. Szárazelemek, olaj és hasonló anyagok ne kerüljenek a természetbe. Ezért kérjük, hogy a régi készülékeket az arra alkalmas gyűjtőrendszerek igénybe-vételével ártalmatlanítsa!

Az összetevőkkel kapcsolatos figyel- meztetések (REACH)

Az összetevőkkel kapcsolatos aktuális információkat a következő helyen találja: www.kaercher.de/REACH

Garancia

Minden országban az illetékes forgalma-zónk által kiadott garancia feltételek érvényesek. Az esetleges üzemzavarokat a tartozékokon a garancia lejártáig költségmentesen elhárítjuk, amennyiben anyag- vagy gyártási hiba az oka. Garanciális esetben kérjük, forduljon a vásárlást igazoló bizonylattal kereskedőjéhez vagy a legközelebbi hivatalos szakszervizhez.

1 Szálszűrő
2 Biztonsági kapcsoló
3 Akkumulátor *
4 Szennyvízleeresztő tömlő adagolóbe- rendezéssel
5 Tartósín a Homebase számára
6 Úszó
7 Friss víz tartály
8 Friss víz tartály teteje
9 Tisztítófej
10 Kefekorong
11 Tisztavíz tartály betöltő nyilása
12 Kefecsere kengyele
13 Szennyvíz tartály
14 Szállítófutómű pedálja
15 A friss víz mennyiségének kijelzője
16 Forgó markolat a szívópofa elfordításá- hoz
17 Szívófej magasság-beállítása

18 Szárnyas anyák a szívópofa rögzítéséhez
19 Szívófej *
20 Szívócső
21 Vízmennyiség szabályozó gomb
22 Akkumulátor csatlakozó
23 Kar a szívófej leeresztéséhez
24 Kezelöpult
25 Tolókengyel
26 Tartótálca a „Homebase Box“ tisztító készlethez
27 Szennyvíztartály fedele
* nem része a szállítási tételnek

Szín megjelölés

– A tisztítási folyamat kezelő elemei sárgák.
– A karbantartás és szerviz kezelő elemei világos szürkék.

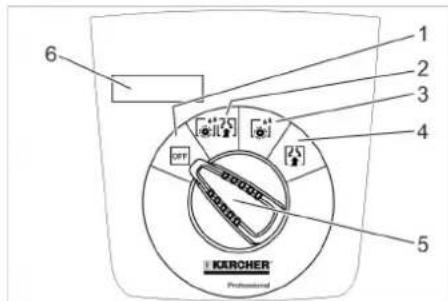

Kezelöpult

1 2 3 4 5 6 KURCHER Professional

1 OFF

A készülék ki van kapcsolva.

2 Normál üzemmód

Padló nedves tisztítása és a szennyvíz felszívása.

3 Intenzív üzemmód

Padlót nedvesen tisztítása és a tisztító- szert hagyja hatni.

4 Szívó üzemmód

Szennyeződés felszívása.

5 Programválasztó kapcsoló

6 Display

Szimbólumok a készüléken

	Akkumulátor csatlakozó
	Rögzítési pont
	Mop tartó **
	Friss víz tartály töltési szintje 25%
	Kefecsere kengyele
	Kar a szívófej leeresztéséhez

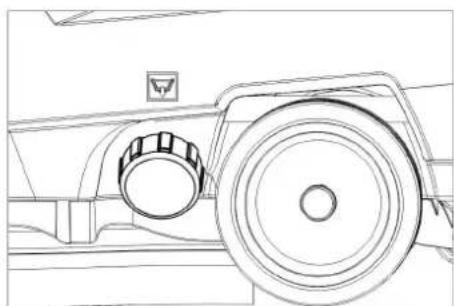

	Friss víz tartály leeresztő nyílása
	Szennyvíz leeresztő tömlő
	Szállító futómű1: Szállítás0: Üzemeltetés

** opcionális

Üzembevétel előtt

Lerakás

→ A paletta középső deszkájának csavar- jait kicsavarni.
→ A készüléket a tolókengyelnél fogva nyomja lefelé és húzza ki a középső deszkát.

→ Távolítsa el az ékeket a kerekek elől és mellöl.
→ A készüléket a tolókengyelnél nyomja lefelé és tolja előre a paletta széléig.
→ A készüléket emelje le a palettáról és állítsa a padlóra.

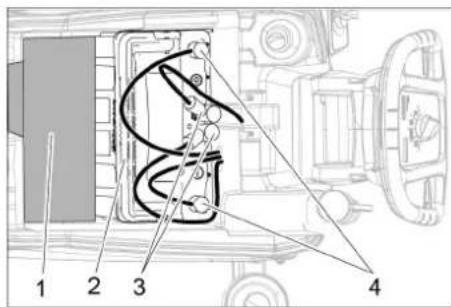

Akkumulátor ellenőrzése

→ Ellenőrizze, hogy a kerek dugók és az akkumulátor pólusainak csavaros csatlakozásai szorosak-e.
→ Ha szükséges, húzza meg nyomatékkulcsal az akkumulátor pólusának kábeleit: M8 csavarok: 18 Nm M10 csavarok: 23 Nm

Akkumulátor töltése

Megjegyzés:

A készülék mélykisülés elleni védelemmel rendelkezik, azaz ha a kapacitás eléri a még engedélyezett legkisebb mértéket, akkor a kefemotor és a turbinák kikapcsolnak.

→ Vezesse a készüléket egyenesen a töltőallomáshoz, közben kerülje az emelkedőket.

⚠ VESZÉLY

Áramütés veszélye. A hálózati feszültséget és a biztosítékot a készülék típus tábláján figyelembe kell venni.

Töltési folyamat

A töltési idő az akkumulátor állapotától és a töltőgéptől függ.

Ha az akkumulátor lemerült, a töltési idő körülbelül:

Töltőkészülék	Töltési idő, kb. [h]
6.654-479.0 8
6.654-480.0 2

A készüléket a töltési eljárás alatt nem lehet használni.

FIGYELEM

Rongálódásveszély. A készüléket levett tartály mellett nem szabad vízzel tisztítani.

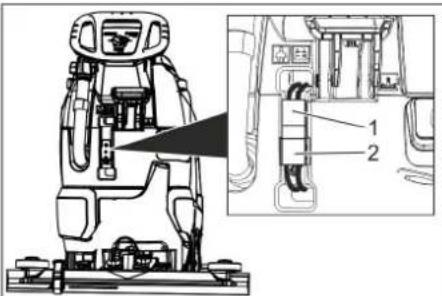

1 Akkumulátor csatlakozó, készülék oldal

2 Akkumulátor csatlakozó, akkumulátor oldal

→ A készülék oldali akkumulátor csatlakozót húzza le.

FIGYELEM

Rongálódásveszély!

• A töltőkészüléket ne kösse össze a ké- szülék oldali akkumulátor csatlakozóval.
• Csak a beépített akkumulátor típusának megfelelő töltőkészüléket használjon:

Elem típus Töltő készülék
6.654-454.0 6.654-479.0
	6.654-480.0

Megjegyzés: Olvassa el a töltő készülék gyártójának üzemeltetési útmutatóját és fordítson különös figyelmet a biztonsági tanácsokra!

→ Kösse össze a töltőkészüléket az akku- mulátor oldali akkumulátor csatlakozó- val.
→ A töltökészülék hálózati csatlakozóját dugja a dugaljba.
→ A töltökészülék használati útmutatója alapján végezze el a töltési eljárást.
→ Húzza ki a töltőkészülék hálózati csatlakozóját.
→ Válassza le az akkumulátor csatlakozóját a töltőgépről.
→ Kösse össze az akkumulátor csatlakozóját a készüléken lévő akkumulátor csatlakozóval.

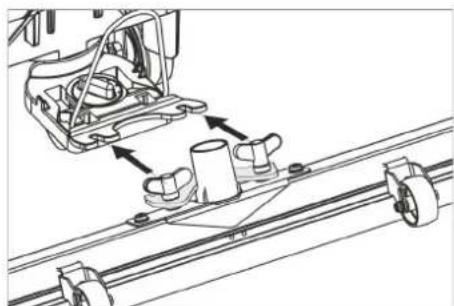

Szívófej felszerelése

→ A szívófejet úgy helyezze be a szívófej felfüggesztésbe, hogy a formalemez a felfüggesztés fölött legyen.
→ Húzza meg a szárnyas anyát.

→ A szívócső felhelyezése.

Üzem

⚠ VESZÉLY

Sérülésveszély!

Veszély esetén el kell engedni a biztonsági kapcsolót/vezetőkart.

Üzemanyagok betöltése

Friss viz

→ A friss víz tartály zárát kinyitni.
→ Töltse be a friss vizet (maximum 50 °C) a beöntöcső alsó pereméig.
→ A friss víz tartály zárát bezárni.

Tisztítószer

⚠ FIGYELMEZTETÉS

Rongálódásveszély. Csak ajánlott tisztítószereket használjon. Más tisztítószerek magasabb kockázatot jelentenek az üzemeltetőnek az üzembiztonságot és a balesetveszélyt illetően.

Csak olyan tisztítószereket használjon, amelyek oldószer-, só- és fluorsav-mente-sek.

Vegye figyelembe a tisztítószerekre vonat- kozó biztonsági előírásokat.

Megjegyzés:

Ne használjon erősen habzó tisztítószereket.

Javasolt tisztítószerek:

Alkalmazás tisztítószer
Minden vízálló padlózat kar-bantartó tisztítása	RM 746RM 780
Fényes felületek (pl. gránit) karbantartó tisztítása	RM 755 es
Ipari padlózatok karbantartó és alap tisztítása	RM 69 ASF
Finom köburkolatok karban-tartó és alap tisztítása	RM 753
Szaniter területek csempéze-tének karbantartó tisztítására	RM 751
Szaniter területek csempé-zetének tisztítására és fer-tőtlenítésére	RM 732
Minden alkáli ellenálló padló-zat (pl. PVC) felületi tisztítása	RM 752
Linóleum padlók felületi tisz-títása	RM 754

→ Töltse be a tisztítószert a tiszta víz tartályba.

Megjegyzés:

Üres friss víz tartály esetén a tisztítófej folyadékellátás nélkül tovább dolgozik.

Vízmennyiség beállítása

→ Állítsa be a vizmennyiséget a padlózat szennyeződésének megfelelően a szabályozó gombbal.

Megjegyzés:

Az első tisztítási kísérleteket kevés víz-mennyiséggel végezze. A víz mennyiségét lépésről lépésre növelje, amíg a kívánt tisztítási eredményt el nem éri.

Szívófej beállítása

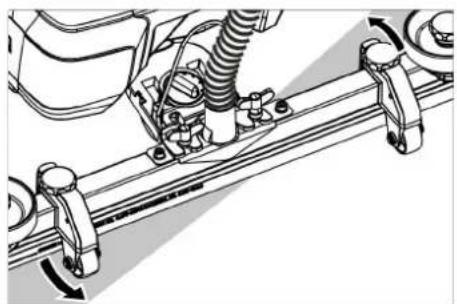

Ferde fekvés

A felszívási eredmény javításához csempézett padlózaton a szívófejet 5°-os dőlésszögben el lehet fordítani.

→ Szárnyas csavarokat kioldani.
→ Fordítsa el a szívófejet.

→ A szárnyas anyákat meghúzni.

Dölésszög

Elégtelen felszívási eredménynél az egyenes szívófej dölésszögét meg lehet változtatni.
→ A forgó markolatot a szívópofa elfordításához elfordítani.

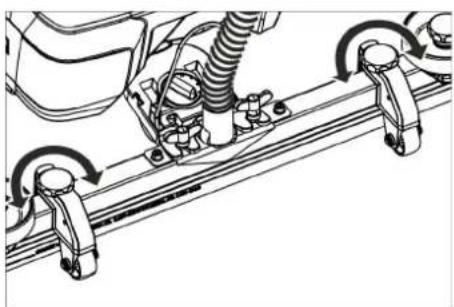

Magasság

A magasság állításával befolyásolható a szívóajkak hajlása a padlóval érintkezéskor.

→ A magasság állítás forgó markolatát próbaképpen beállítani, amíg el nem éri a legjobb leszívási eredményt.

Tisztítás

FIGYELEM

Padlózat rongálódásveszélye. A készüléket ne üzemeltesse egy helyben.

→ Forgassa el lefelé a szállító futómű pedálját.
→ A programválasztó gombot a kívánt tisztítóprogram jelöléshez kell elforgatni.

Szívófej leengedése

→ Húzza ki a kapcsolókart és nyomja lefelé; a szívópofa lesüllyed.

Megjegyzés:

– Csempézett padlózatok tisztításánál az egyenes szívófejet úgy állítsa be, hogy a fugára ne merőlegesen takarítson.
– A leszívási eredmény javításához a szívófej ferde fekvését és dőlésszögét be lehet állítani (lásd „Szívófej beállítása“).
- Ha a szennyvíztartály tele van, az úszó elzárja a szívonyílást, és a szívó turbina nagyobb fordulatszámmal forog. Ebben az esetben ki kell kapcsolni a szívást és a szennyvíztartály kiürítéshez kell hajtani.

Megállás és leállítás

→ Engedje el a biztonsági kapcsolót.
→ A programválasztó kapcsolót szívás helyzetbe állítani.
→ Kicsit menjen előre és szívja fel a maradék vizmennyiséget.
→ Emelje fel a szívófejet.
→ Adott esetben töltse fel az akkumulátort.

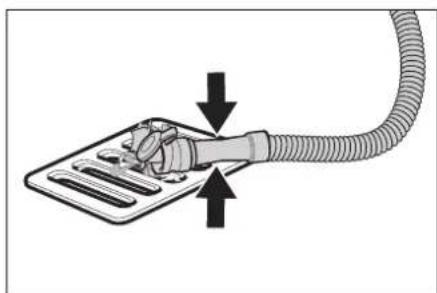

Szennyvíz leeresztése

⚠ FIGYELMEZTETÉS

Vegye figyelembe a szennyvíz kezelésével kapcsolatos helyi előírásokat.

→ Vegye ki a leeresztő csövet a tartóból és egy erre alkalmas gyűjtőberendezés fölött engedje le.

→ Az adagolóberendezést nyomja vagy hajlítsa össze.
→ Az adagolóberendezés fedőjét nyissa ki.
→ A szennyvizet eressze le - szabályozza a nyomás vagy meghajlítás segítségével a vízmennyiséget.
→ Mossa ki a szennyvíz tartályt tiszta vízzel.

Friss víz leeresztése

→ A friss víz tartály fedelét lecsavarni.

Szállítás

⚠ VESZÉLY

Sérülésveszély! A készüléket a be- és lerakodásnál csak maximális dőlésszögű felületen (lásd „Műszaki adatok“) szabad üzemeltetni. Lassan haladjon.

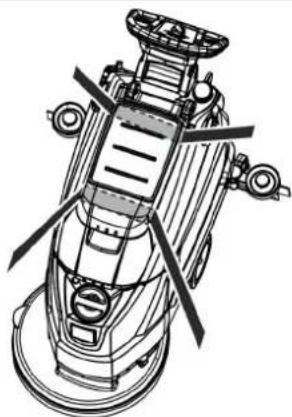

⚠VIGYÁZAT

Sérülés- és rongálódásveszély! Szállítás esetén vegye figyelembe a készülék súlyát.

→ Emelje fel a szállító futómű pedálját.
→ A készüléket a tolókengyelnél tolni.

→ Járművel történő szállítás esetén a készüléket az adott irányelveknek megfelelően kell csúszás és borulás ellen biztosítani.

Tárolás

⚠VIGYÁZAT

Sérülés- és rongálódásveszély! Tárolás esetén vegye figyelembe a készülék súlyát. Ezt a készüléket csak beltéri helyiségben szabad tárolni.

Ápolás és karbantartás

⚠ VESZÉLY

Sérülésveszély! A készüléken történő bármilyen munka előtt állítsa a programválasztó gombot „OFF“ -ra, és húzza ki a töltőkészülék hálózati csatlakozóját.

→ Szennyvíz és maradék friss víz leeresztése és eltávolítása.

Karbantartási terv

Minden üzem után

FIGYELEM

Rongálódásveszély. A készüléket ne locsolja le vízzel és ne használjon agresszív tisztítószert.

→ Szennyvíz leeresztése.
→ Mossa ki a szennyvíz tartályt tiszta vízzel.
→ A készüléket kívülröl nedves, enyhe mosólúgba áztatott ronggyal tisztítsa.
→ Ellenőrizze a szálszűrót, szükség esetén tisztítsa.

→ Tisztítsa meg a gumiéleket és a lehúzó- gumikat, ellenőrizze kopásukat és szükség esetén cserélje ki öket.

→ Ellenőrizze a kefe kopását, szükség esetén cserélje ki (lásd „Karbantartási munkák“).

→ Szükség esetén akkumulátort feltölteni.

Havonta

→ Ellenörizze, nem oxidálódtak-e az akkumulátorok pólusai.

→ Ellenőrizze, hogy az akkumulátorkábelek nem lazultak-e meg,
→ Tisztítsa meg a tömítéseket a szennyvíz tartály és a fedél között és ellenőrizze vízzáróságukat, szükség esetén cserélie ki őket.
→ Tisztítsa ki a szűrőt.
→ Hosszabb állásidő esetén a készüléket csak teljesen feltöltöttt akkumulátorral állítsa le. Legalább havonta egyszer töltse fel teljesen az akkumulátort.

Évente

→ A szervizzel végeztesse el az előírt inspekciót.

Karbantartási munkák

Tisztítsa ki a szűrőt

→ Nyissa ki a fedelet.
→ A fedelet fordítsa el az óramutató járá-sával megegyezően, majd vegye le.
→ Vegye ki és tisztítsa meg az alatta lévő szűrőt.
→ Illessze a helyére a szüröt.
→ Helyezze fel a fedelet és az óramutató járásával ellentétesen reteszelje
→ Zárja be a burkolatot.

Gumiélek cseréje vagy megfordítása

1 2 CHANGE LIP

1 Kopásjel
2 Szívóajak

A szívóéleket ki kell cserélni vagy meg kell fordítani, ha a kopásjelig elhasználódtak.

→ Vegye le a szívófejet.
→ Csavarja ki a csillagfogantyúkat.

→ Húzza le a műanyag alkatrészeket.
→ Húzza le a gumiéleket.

→ Az új vagy megfordított szívóélet betolni.
→ Tolja fel a műanyag alkatrészeket.
→ Csavarja be, majd húzza meg a csillagfoganytúkat.

Kefetárcsa cseréje

→ A készüléket a tolókengyelnél fogva nyomja lefelé, hogy a tisztítófej felemelkedjen.
→ A kefecsere pedált az ellenálláson túl lefelé nyomni.

→ A készüléket húzza hátra, hogy a kefekorong elérhető legyen.
→ Helyezze az új kefekorongot a gép elé a padlóra.
→ A készülékkel, megemelt tisztítófejjel, az új kefekorong fölé hajtani és a tisztítófejet leereszteni. A kefe bepattan a meghajtóba.

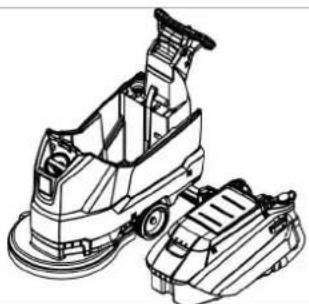

Szennyvíztartály levétele

→ Szennyvíz leeresztése.

→ A szennyvíztartályt felemelni és oldalra állítani.

Akkumulátorok

⚠ VESZÉLY

Robbanásveszély. Ne helyezzen semmilyen szerszámot vagy hasonló tárgyat az akkumulátorra, azaz az végpólusokra és cellák összekötésére.

Javasolt akkumulátorok

	Megrendelési szám
80 Ah 6.654-454.0

Helyezze be és kösse be az akkumulátort

→ Szennyvíz leeresztése.
→ A szennyvíztartályt felemelni és oldalra állítani.
→ Húzza le az akkumulátor csatlakozóját.

1 2 3 4

1 T á v t a r t ó

2 Akkumulátor
3 Kerek dugó
4 Akkumulátor pólus

→ Helyezze az akkumulátort a készülékbe a fent látható módon.
→ Helyezzen távtartót az akkumulátor és a készülék közé a képen látható oldalra.

⚠VIGYÁZAT

Az akkumulátor eltávolításakor és behelyezésekor a gép instabillá válhat, ügyeljen a gép stabilitására.

→ Csatlakoztassa a tartozék csatlakozókábelt az akkumulátor (+) és (-) pólusaira.
→ Illessze mindkét kerek dugót az akku- mulátorra.

FIGYELEM

A polaritás felcserélése esetén (plusz-mínusz pólus) a vezérlőelektronika tönkre-megy.

Figyeljen a helyes pólusokra.

→ A szennyvíztartályt a készülékre helyezni.

Megjegyzés:

A készülék üzembe helyezése előtt töltse fel az akkumulátorokat.

Ehhez lásd az „Akkumulátor feltöltése“ részt.

Akkumulátorok kiszerelése

→ Állítsa a programválasztó kapcsolót „OFF“-ra.
→ Húzza le az akkumulátor csatlakozóját.
→ A szennyvíztartályt felemelni és oldalra állítani.
→ Húzza ki az akkumulátor mindkét kerek dugóját.
→ A kábelt kösse le az akkumulátor negatív pólusáról.
→ Kösse le a kábelt az akkumulátor pozi- tív pólusáról.
→ A tartóékeket vagy a szivacs részeket levenni.

⚠VIGYÁZAT

Az akkumulátorok be- és kiépítése esetén a gép állása instabillá válhat, ügyeljen a biztos állásra.

→ Vegye ki az akkumulátorokat.
→ A használt akkumulátort az érvényes előírásoknak megfelelően távolítsa el.

Karbantartási szerződés

A készülék megbízható üzemeltetésére az illetékes Kärcher-kereskedővel karbantar-tási szerződést köthet.

Fagyás elleni védelem

Fagyveszély esetén:

→ Üritse ki a friss- és a szennyvíz tartályt.
→ A készüléket fagytól védett helyiségben állítsa le.

Üzemzavarok

⚠ VESZÉLY

Sérülésveszély! A készüléken történő bármilyen munka előtt állítsa a programválasztó gombot „OFF“ -ra, és húzza ki a töltőkészülék hálózati csatlakozóját.
→ Szennyvíz és maradék friss víz leeresztése és eltávolítása.

Üzemzavarok kijelzéssel a display-en

Képernyő-kijelző Elhárítás
ERR B	Ellenőrizze, hogy idegen test nem gátolja a kefét, adott esetben távolítsa el az idegen testet.Állítsa a programválasztó kapcsolót „OFF“-ra, engedje el a biztonsági kapcsolót, várjon 3 másodpercet, majd ismét kapcsolja be.
ERR T	Állítsa a programválasztó kapcsolót „OFF“-ra, engedje el a biztonsági kapcsolót, várjon 3 másodpercet, majd ismét kapcsolja be.Ismétlődés esetén hívja a szervizt.
LOW BAT Akkumulátort feltölteni.Ha a hiba továbbra is megjelenik, ellenőrizze, hogy az akkumulátor két kerek dugójának csatlakozása megfelelő-e.Ismétlődés esetén hívja a szervizt.
ERR TEMP Hagyja lehülni a készüléket.
HANDS OFF	Engedje el a biztonsági kapcsolót és várjon, amíg a kijelzőn az üzemórák vagy az akkumulátor állapota megjelenik. Ezután működtesse ismét a biztonsági kapcsolót.
ERR REL	Állítsa a programválasztó kapcsolót „OFF“-ra, engedje el a biztonsági kapcsolót, várjon 3 másodpercet, majd ismét kapcsolja be.Ismétlődés esetén hívja a szervizt.
ERR PWM Állítsa a programválasztó kapcsolót „OFF“-ra, engedje el a biztonsági kapcsolót, várjon 3 másodpercet, majd ismét kapcsolja be.Ismétlődés esetén hívja a szervizt.

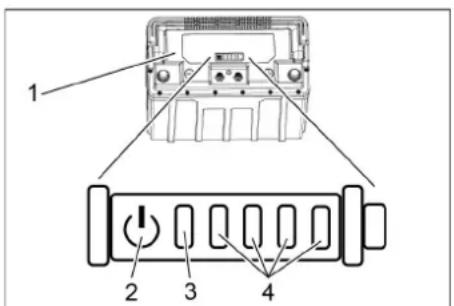

Akkumulátorállapot jelző

1 2 3 4

1 Akkumulátor

2 G o m b

3 Státusz LED

4 L E D j e l z ő

→ A gombot tartsa lenyomva 5 másodpercig.

Egy LED sem világít:

Töltse fel az akkumulátort.

Az állapotjelző LED zöld színnel világít:

Az 5 LED együttesen az akkumulátor töltöttségi szintjét jelzi.

Az állapotjelző LED piros színnel világít:

A LED jelzők hibát jeleznek.

Az alábbi táblázatban felsorolt hibákat a felhasználó is orvosolhatja. Amennyiben a fenti felsorolásból hiányzó hibát észlel kérjük, forduljon a KÄRCHER ügyfélszolgálatához.

					Ok Elhárítás
piros	-	-	-	-	Az akkumulátor túl forró,	Hagyja az akkumulátort lehúlni.
piros	-	-	-	zöld	Az akkumulátor-kezelő rendszer túl forró.	Hagyja az akkumulátort lehúlni.
piros	-	-	zöld	-	Az akkumulátor túl hideg a töltés-hez.	A készüléket helyezze egy melegebb helyre és várja meg az akkumulátor felmelegedését.
piros	-	-	zöld	zöld	Túlzott áramfogyasztás töltéskor.	Húzza ki a töltő csatlakozóaljzatát. Várjon 10 másodpercet. Csatlakoztassa ismét a csatlako-zóaljzatot. Ha a hiba ismét felmerül, cserélje ki a töltőt.
					A készülék áramfogyasztása túl-zott.	Kapcsolja ki a készüléket. Ha a hiba a bekap-csolás után ismét jelentkezik, keresse a hibát a készülékben.
piros	-	zöld	-	zöld	Rövidzárlat	Ellenőrizze az összes akkumulátorcsatlakozást.
piros	-	zöld	zöld	-	Lemerüléskor a cellafeszültség túl alacsony.	Akkumulátort feltölteni.
piros	-	zöld	zöld	zöld	Töltéskor a cellafeszültség túl nagy.	Az akkumulátor 20%-os maradékkapacitásra merült. Utólag töltse fel az akkumulátort.
piros	zöld	-	-	zöld	Az akkumulátorfeszültség túl ala-csony.	Akkumulátort feltölteni.
piros	zöld	-	zöld	-	Töltéskor hiba történt.	Húzza ki a töltő csatlakozóaljzatát. Várjon 10 másodpercet. Csatlakoztassa ismét a csatlako-zóaljzatot. Ha a hiba ismét felmerül, cserélje ki a töltőt.
piros	zöld	-	zöld	zöld
piros	zöld	zöld	-	-	Az akkumulátor túl hideg a teljesítmény leadáshoz.	A készüléket helyezze egy melegebb helyre és várja meg az akkumulátor felmelegedését.
piros	zöld	zöld	zöld	-	A teljesítmény leadáskor hiba tör-tént.	Kapcsolja ki a készüléket. Ha a hiba tovább je-lentkezik kérjük, forduljon az ügyfélszolgálat-hoz.

Üzemzavarok kijelzés nélkül a display-en

Üzemzavar Elhárítás
A készüléket nem lehet beindítani	A programválasztó kapcsolót a kívánt programra állítani.
	Működtesse a biztonsági kapcsolót.
	Dugja be az akkumulátor csatlakozó dugóját.
	Ellenőrizze az akkumulátort, szükség esetén töltse fel.
	Ellenőrizze, hogy az akkumulátor pólusok csatlakoztatva vannak-e.
Nem elegendő vízmen-nyiség	Ellenőrizze a friss víz állást, szükség esetén töltse utána a tartályt.
	A vízmennyiséget a vízmennyiség szabályozó gombon beállítani.
	Tisztítsa ki a szűrőt.
Nem elegendő szívótel-jesítmény	Tisztítsa meg a tömitéseket a szennyvíz tartály és a fedél között és ellenőrizze vízzáróságukat, szükség esetén cserélje ki őket.
	A szennyvíztartály megtelt, készüléket leállítani és a szennyvíztartályt kiúriteni
	Tisztítsa ki a szálszűrőt.
	Tisztítsa meg a gumíleket a szívófejen, szükség esetén cserélje ki.
	Ellenőrizze, hogy a fedél a szennyvíz leeresztő csövön be legyen zárva.
	Ellenőrizze a szívófej beállítását.
	Ellenőrizze, hogy a szívócső nincs-e eldugulva, szükség esetén tisztítsa.
	Ellenőrizze a szívócső vizzáróságát, szükség esetén cserélje ki.
Nem megfelelő tisztítási eredmény	Ellenőrizze a kefe kopását, szükség esetén cserélje ki.
	Növelje a viz mennyiségét.
	Ellenőrizze, hogy a kefe típusa és a tisztítószer megfelelő-e.
A szívóurbina nem járegyenletesen	Tisztítsa meg az úszót.
A kefe nem forog	Ellenőrizze, hogy idegen test nem gátolja a kefét, adott esetben távolítsa el az idegen testet.
	Ha a túláram kapcsoló az elektronikában kioldott, a programválasztó kapcsolót fordítsa „OFF“ -ra, ezután ismét állítsa be a kívánt programot.
Rezgések tisztítás esetén	Esetlegesen puhább kefét használni.
Olyan üzemzavar esetén, amelyet ennek a táblázatnak a segítségével nem tud elhárítani, hívja a szervizt.

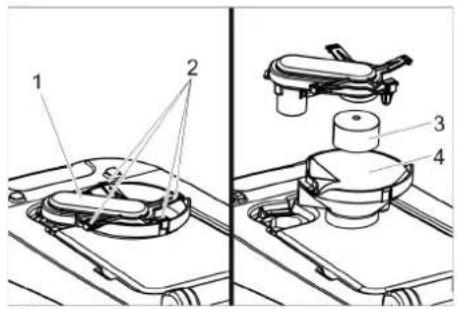

Úszó tisztítása

→ Nyissa ki a szennyvíz tartály fedelét.

→ Az úszóházat felfelé húzza ki.
→ Az akasztókampót meglazítani.
→ Tisztítsa meg az úszót és az alsó részt.
→ Szerelje össze az úszóházat és tegye be a készülékbe.

Tartozékok

Megnevezés Alkatrész	szám	Leírás
Kefehenger, piros (közepes, standard)	4.905-026.0	Minden általános tisztítási feladathoz használható.
Kefekorong, natúr (puha)	4.905-027.0	Természetes szálból tisztításhoz és polírozáshoz.
Kefekorong, fekete (kemény)	4.905-029.0	Erős szennyeződéshez és alaptisztításhoz. Csak nem érzékeny burkolatokhoz.
Pad-Hajtótányér	4.762-534.0	Párnákkal való tisztításhoz. Gyorscsatlakozóval és centerlock-kal.
Párna, piros (közepesen puha) 6.369-079.0 Minden padló	tisztításához.
Párna, zöld (közepesen kemény)	6.369-078.0	Nagyon erősen szennyezett padlózatok tisztításához és alaptisztításhoz.
Párna, fekete (kemény)	6.369-077.0	Makacs szennyeződéshez és alaptisztításhoz.
Párna, bézs (enyhe szemcsézet)	6.369-468.0	Kemény és rugalmas burkolatok polírozásához, valamint felfrissítéséhez.
Párna, bézs (természetes szörrel) 6.371-146.0
Szívópofa, 850 mm, egyenes 4.777-401.0
Szívópofa, 850 mm, hajlított 4.777-411.0
Set Homebase Box 4.035-406.0

Müszaki adatok

Teljesítmény
Névleges feszültség	V	24
Akkumulátor kapacitás	Ah(5h)	80
Közepes teljesítmény fel-vétel	W	1100
Szívóurbina névleges teljesítménye	W	500
Kefemeghajtás névleges teljesítménye	W	600
Szívás
Szívóteljesítmény, lég-mennyiség (max.)	l/s	24
Szívóteljesítmény, nyo-máshiány (max.)	kPa(mbar)	120
Védelmi fokozat		IPX 3
Tisztító kefék
Kefe fordulatszáma	1/min	180
Kefe átmérő	mm	510
Méret és súly
Elméleti területi teljesítmény	m2/h	2000
Munkaterület max. emel-kedése	%	2
Friss-/szennyvíz tartály térfogata	I	50/50
max. víz hömérséklet	°C	50
max. víznyomás	bar	0,06
Önsúly (szállítási súly)	kg	87
Összsúly (üzemkész)	kg	138
Akkumulátortartó mérete	mm	350 x350
Az EN 60335-2-72 szerint megállapított értékek
Teljes rezgési érték	m/s2	<2,5
Bizonytalanság K	m/s2	0,2
Hangnyomás szint L_pA	dB(A)	66
Bizonytalanság K_pA	dB(A)	2
Hangnyomás szint L_WA +bizonytalanság K_wA	dB(A)	81

EU konformitási nyiltakozat

Ezennel tanúsítjuk, hogy az alábbiakban megnevezett gép tervezése és építési módja alapján az általunk forgalomba hozott kivitelben megfelel az EU irányelvek vonatkozó, alapvető biztonsági és egész-ségügyi követelményeinek. A gép jóváhagyásunk nélkül történő módosítása esetén ez a nyilatkozat elveszti érvényességet. A készülék megfelel az EU-ban és Magyarországon (HU) harmonizált szabványoknak.

Termék: Padiótisztító-gép

Típus: 1.127-xxx

1.515-xxx

Vonatkozó európai közösségi irányelvek:

2006/42/EG (+2009/127/EG)

2014/30/EU

2011/65/EU

Alkalmazott harmonizált szabványok:

EN 60335-1

EN 60335-2-72

EN 55012: 2007 + A1: 2009

EN 61000-6-2: 2005

EN 62233: 2008

EN IEC 63000: 2018

Alkalmazott összehangolt normák:

Az aláírók az igazgatóság megbízásából és teljes körű meghatalmazásával járnak el.

A dokumentáció összeállításáért felelös: S. Reiser

Alfred Kärcher SE & Co. KG

Tartozékok és alkatrészek

Kizárólag eredeti tartozékokat és eredeti pótalkatrészeket alkalmazzon, mivel ezek szavatolják a készülék biztonságos és zavarmentes üzemét.

A tartozékokkal és pótalkatrészekkel kapcsolatos információkat a www.kaercher.com oldalon olvashatja.

Indikátor stavu nabitia batérie

1 2 3 4
